Federal Signal Corporation Electraray 225 User manual

Limited Warranty: This product’s limited warranty can be
found at www.fedsig.com/SSG-Warranty
SAFETY MESSAGES TO INSTALLERS AND USERS :
Product should be installed by a licensed electrician and
follow all safety instructions. Failure to do so may result
in property damage, serious injury, or death.
• To avoid electrical shock hazards, do not connect
wires when power is applied.
• To be an effective warning device, this product
produces bright light that could be hazardous to
eyesight. Do not stare directly at the light. Rapid
ashing could induce photosensitive epilepsy.
Failure to follow all safety precautions and instructions
may result in property damage, serious injury, or death to
you or others.
OVERVIEW — The 120 Vac Model 225 is UL Listed and has
been investigated by UL and meets Type 4X (watertight
and corrosion resistant) enclosure requirements. It also
meets IP 66 (dust-tight and protection against heavy
seas) enclosure requirements. The enclosure is also
IP69K compliant. Hardware and installation details are
left to the user.
The Model 225 can be mounted on a at surface or on
a 1/2" NPT pipe as shown in Figure 1. Optional wall
brackets are available for mounting the light on walls or in
corners. (See “Table 1 Replacement Part” on page 2.)
The conduit run from the device to the splice box shall not
be longer than 10" (25.4 cm).

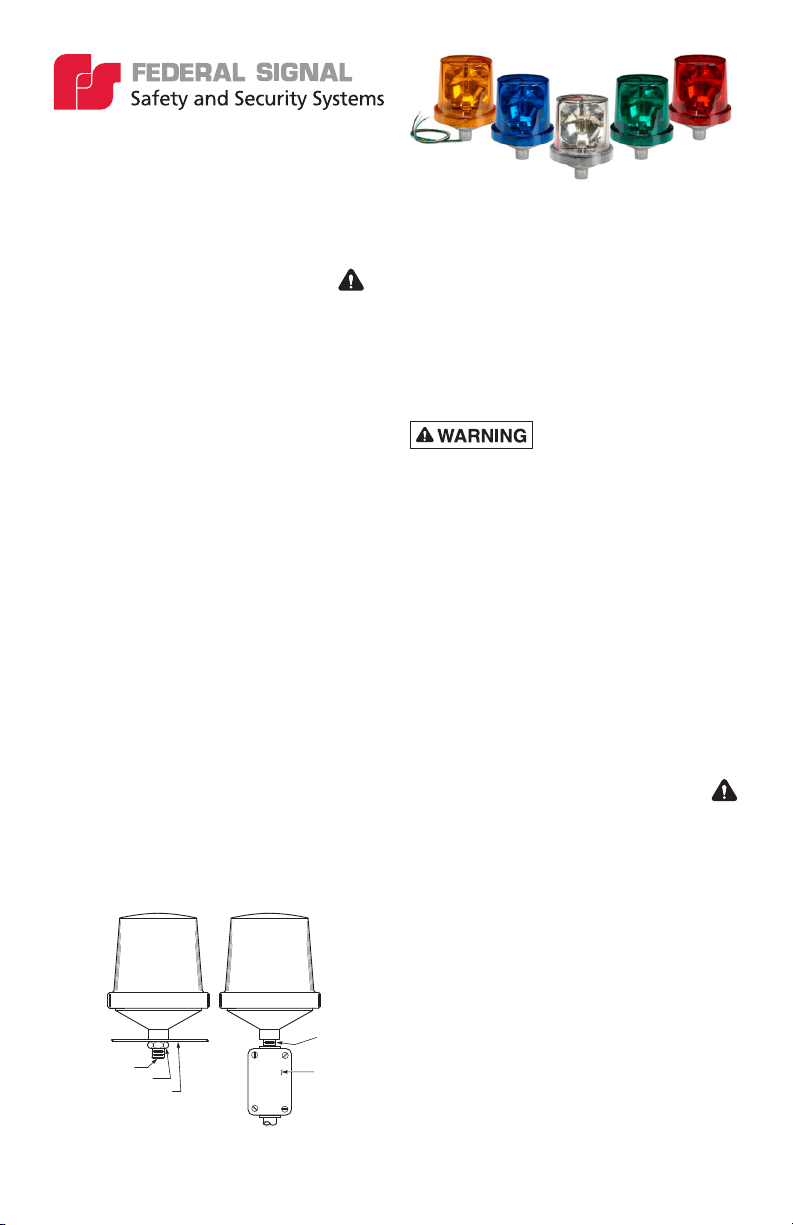

Figure 1 Options for mounting the light
290A7786
SURFACE MOUNTING
1/2 in CLOSE NIPPLE
1/2 in LOCKNUT
MOUNTING SURFACE
PIPE MOUNTING
1/2 in CONDULET
1/2 in NIPPLE
Model 225
Electraray®Rotating LED Warning Light
NOTE: To prevent the connection from loosening, tighten
the xture to a MINIMUM torque of 5 ft-lb (6.8 Nm) after
threading it onto the pipe.
Unpacking the Device — After unpacking the device,
examine it for damage and verify the parts. If a part is
missing or damaged do not attempt to install and contact
Federal Signal Customer Support.
Wiring the Device
SHOCK HAZARD: To avoid electrical shock hazards, do
not connect or disconnect wires while power is applied.
The Model 225 light is provided with three leads: one
black, one white, and one green/yellow.
To wire the light:
1. Connect the black lead to the phase (line) side of
the 120 Vac power source.
2. Connect the white lead to the common (neutral)
side of the 120Vac power source.
3. If required by local codes, connect the green/yellow
lead to earth ground.
Maintenance
SAFETY MESSAGES TO MAINTENANCE PERSONNEL
Listed below are some important safety instructions and
precautions you should follow:
• Any maintenance to the light system must be
performed by a trained electrician who is thoroughly
familiar with all applicable national and local codes
in the country of use.
• Any maintenance to the light system must be done
with power turned off.
• After performing any maintenance, test the light
system to ensure that it is operating properly.
Failure to follow all safety precautions and instructions
may result in property damage, serious injury, or death to
you or others.
256A690 Rev L2 0822

2Federal Signal signaling.fedsig.com
Lubricating the Motor Gear Reducer
The Motor Gear Reducer Assembly is a sealed unit.
Therefore, no lubrication is required.
Replacing the Lamp
Figure 2 Cross section of light
Parabolic
Mirror
7.25 in
(18.42 cm)
5.5 in
(14.0 cm)
Dome
LED
Retaining
Screw
To replace the lamp:
1. Disconnect power from the electrical circuit.
2. Remove the retaining screw located at the bottom
of the dome.
3. Grasp the top of the dome and push down while
turning the dome counterclockwise approximately
3/4" (19 mm). A strap wrench may be used to
remove the dome if necessary.
4. Gently lift the dome away. Ensure that the gasket
between the dome and base is not lost.
5. Replace the lamp with Part Number K14702196A.
6. Before replacing dome, ensure that the gasket is
properly seated.
7. Place the dome over the base, aligning the recesses
inside the dome lip with the four pins on the base.
8. Push down on the dome and turn clockwise until it
locks in place (approximately 3/4" [19 mm]).
9. Insert and tighten the retaining screw into the
bottom of the dome.
10. Apply power and test the light for proper operation.
NOTE: The LED lamp is a suitable replacement for older
incandescent models.
Cleaning the Fixture
The xture should be cleaned periodically to maintain
maximum light output. Use only mild, non-abrasive
cleaning agents. The dome should be regularly inspected
for scratches and chips, and if damaged, it should be
replaced.
Maintenance and Service
Technical Assistance: Contact our Technical Support
Team at [phone] or [email protected].
Repair Service: A return authorization is required. Contact
your Authorized Distributor or Federal Signal Customer
Support. Defective products under warranty will be
repaired or replaced at Federal Signal’s discretion.
Product Returns: Returns require authorization from
Federal Signal. Contact your Authorized Distributor for
more information on our return policy or to request a
return.
Replacement Parts
Contact the factory for spare parts availability and part
numbers. Typical spare parts are listed below. Due to
certication, certain component parts are not available
for eld replacement. Units with this type of damage must
be either replaced entirely or returned to Federal Signal
for service.
Table 1 Replacement Part
Description Part Number
Dome Assembly, Amber K8444D219C-03
Dome Assembly, Blue K8444D219C-01
Dome Assembly, Clear K8444D219C-04
Dome Assembly, Green K8444D219C-02
Dome Assembly, Red K8444D219C
LED Lamp K14702196A
Table 2 Optional accessories
Description Part Number
Light Mounting Kit, Type 4X/IP66 LSWB
Mounting Bracket, Wall LWMB2
Mounting Bracket, Corner LCMB2

3
Federal Signal signaling.fedsig.com
2645 Federal Signal Drive, University Park, Illinois 60484
Additional translations available at signaling.fedsig.com
Traducciones adicionales disponibles en signaling.fedsig.com
Customer Support 1-800-344-4634+1-708-534-4756, [email protected]
Technical Support 1-800-755-7621+1-708-587-3587, signalsuppor[email protected]
signaling.fedsig.com

4Federal Signal signaling.fedsig.com
2645 Federal Signal Drive, University Park, Illinois 60484
Additional translations available at signaling.fedsig.com
Traducciones adicionales disponibles en signaling.fedsig.com
Customer Support 1-800-344-4634+1-708-534-4756, [email protected]
Technical Support 1-800-755-7621+1-708-587-3587, signalsuppor[email protected]
signaling.fedsig.com

Garantía limitada: la garantía limitada de este producto se
puede encontrar en www.fedsig.com/SSG-Warranty
Mensajes de seguridad para instaladores y usuarios
El producto debe ser instalado por un electricista
autorizado y se deben seguir todas las instrucciones de
seguridad. De lo contrario, puede ocasionar daños a la
propiedad, lesiones graves o la muerte.
• Para evitar peligros de descarga eléctrica, no
conecte los cables mientras se aplica corriente.
• Para ser un dispositivo de advertencia efectivo,
este producto produce una luz brillante que podría
ser peligrosa para la vista. No mire directamente a
la luz. El parpadeo rápido podría inducir epilepsia
fotosensible.
El incumplimiento de estas recomendaciones e
instrucciones de seguridad podría llegar a ocasionar
desperfectos, graves lesiones, o incluso su muerte o la de
otras personas.
Descripción: El modelo 225 aparece en el registro UL
(Underwriter Laboratories) y cumple con los requisitos de
cajas TIPO 4X (herméticas y resistentes a la corrosión).
También cumple con los requisitos de cajas IP66 (a
prueba de polvo y mar agitado). La carcasa también
cumple con IP69K. La tornillería y los detalles de la
instalación se dejan a juicio del usuario.
El modelo 225 puede montarse sobre una supercie plana
o en una 1/2 en tubo NPT, como se muestra en la gura 1.
Soportes de pared opcionales están disponibles para el
montaje de la luz en paredes o en las esquinas (ver “Tabla
1 Piezas de repuesto” on page 7). El recorrido del
conducto desde el dispositivo hasta la caja de empalme
no debe superar las 25,4cm (10pulgadas).

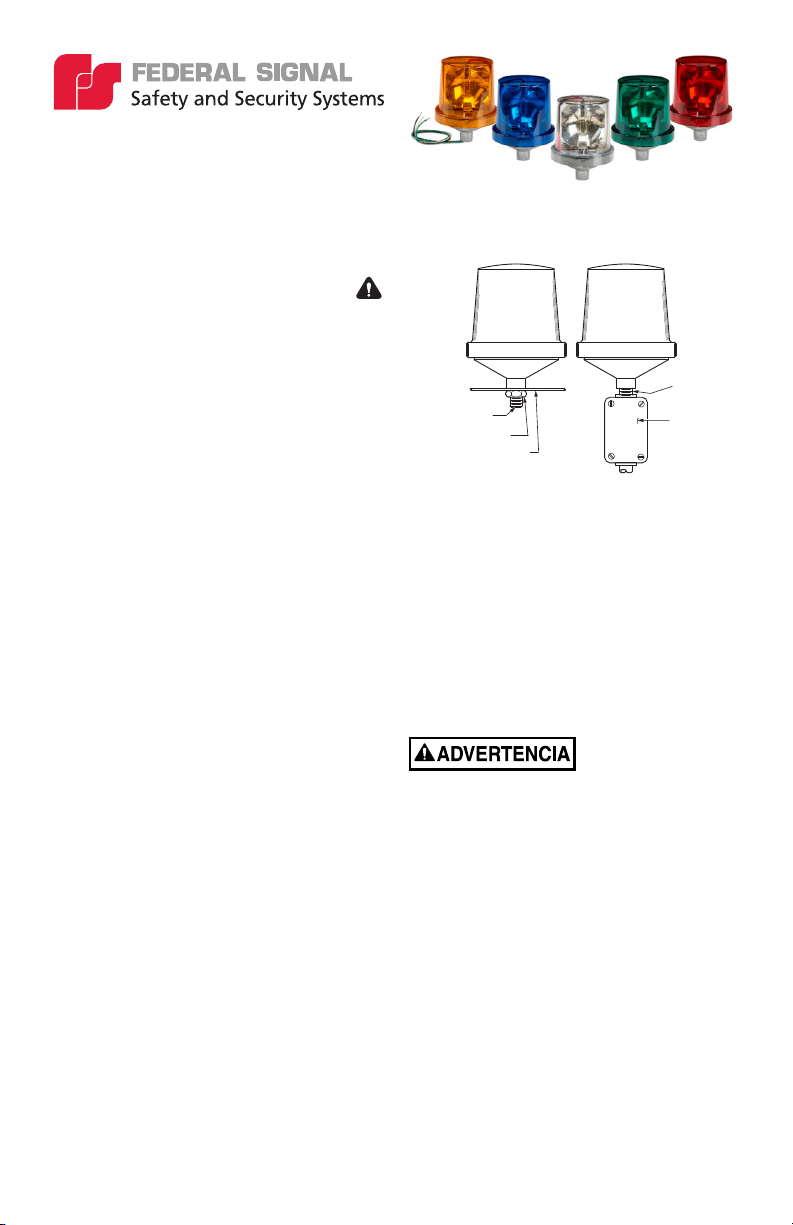

Figura 1 Opciones para el montaje de la luz
290A7790
MONTAJE SUPERFICIE
TETÓN DE CIERRE 1/2
in
TUERCA DE
SEGURIDAD 1/2 in
SUPERFICIE DE MONTAJE
MONTAJE TUBERÍAS
CONDULET
TETÓN 1/2 in
NOTA: Para evitar que la conexión se aoje, apriete la
luminaria a un par MÍNIMO de 6,8 Nm (5 libras/pie.)
después de enroscarla en el tubo.
Desembalaje del dispositivo: después de desembalar
el dispositivo, examínelo en busca de daños y verique
las piezas. Si falta una pieza o está dañada, no intente
instalarla y comuníquese con el Servicio de atención al
cliente de Federal Signal.
Cableado de la luz
RIESGO DE DESCARGA ELÉCTRICA: Para evitar riesgos
de descarga eléctrica, no conecte o desconecte los
cables mientras se recibe corriente.
El modelo 225XST cuentan con tres cables: uno negro,
uno blanco y uno verde/amarillo.
Para cablear la luz:
1. Conecte el cable negro al lado de fase (linea) de la
fuente de alimentación de CA.
2. Conecte el cable blanco al lado de fase común
(neutro) de la fuente de alimentación de CA.
3. Conecte el cable verde/amarillo a tierra.
Modelo 225
Luz de advertencia LED giratoria de Electraray®
256A690 Rev L2 0822

6Federal Signal signaling.fedsig.com
Mantenimiento
MENSAJE DE SEGURIDAD PARA EL PERSONAL DE
MANTENIMIENTO : A continuación se enumeran
algunas instrucciones y precauciones de seguridad
importantes que debe seguir:
• Cualquier mantenimiento del sistema de luz
debe hacerlo un electricista capacitado que está
completamente familiarizado con todos los códigos
nacionales y locales aplicables en el país de uso.
• Cualquier mantenimiento del sistema de luz debe
hacerse con la alimentación desconectada
• Después de realizar cualquier tipo de mantenimiento,
pruebe el sistema de luz para asegurarse de que
funciona correctamente.
Si no se siguen todas las precauciones e instrucciones
de seguridad se pueden ocasionar daños a la propiedad,
lesiones graves o la muerte.
Lubricating the Motor Gear Reducer
El dispositivo reductor del engranaje del motor es una
unidad sellada y por lo tanto no necesita lubricación.
Reemplazo de la lámpara
Figura 2 Sección transversal de la luz
Espejo
parabólico
18,42 cm
(7,25 pulg.)
14,0 cm
(5,5 pulg.)
Domo
LED
Tornillo
de retención
Para cambiar la lámpara:
1. Desconecte la fuente de alimentación del circuito
eléctrico.
2. Retire el tornillo de retención situado en la parte
inferior del domo.
3. Sujete la parte superior del domo y empújelo hacia
abajo mientras gira el domo hacia la izquierda
aproximadamente 19mm (3/4 de pulgada). Se
puede usar una llave de correa para quitar el domo
si es necesario.
4. Levante el domo con cuidado hasta retirarlo.
Asegúrese de que no se pierda la junta entre el
domo y la base.
5. Sustituya la lámpara por otra de Federal Signal,
Pieza Nº K14702196A.
6. Antes de reemplazar el domo, asegúrese de que la
junta esté adecuadamente asentada.
7. Coloque el domo sobre la base, alineando los
recesos dentro del borde del domo con los cuatro
pasadores en la base.
8. Empuje el domo hacia abajo y gire en sentido
horario hasta que se trabe en su lugar
(aproximadamente 3/4 pulgadas / 19mm)
9. Coloque nuevamente el de retención en la parte
inferior del domo.
10. Conecte la alimentación a la luz y comprobar que
funciona correctamente.
NOTA: La lámpara LED es un reemplazo adecuado para
los modelos incandescentes más antiguos.
Limpieza del artefacto
El artefacto debe limpiarse periódicamente para mantener
una salida de luz máxima. Use solo agentes de limpieza
suaves, no abrasivos. El domo debe inspeccionarse
periódicamente para detectar rayones e impactos y, si
está dañada, debe cambiarse.
Mantenimiento y servicio
Asistencia técnica: póngase en contacto con nuestro
equipo de Soporte Técnico al
[phone] o escriba a
[email protected].
Servicio de reparación: se requiere una autorización de
devolución. Comuníquese con su distribuidor autorizado
o con el servicio de Atención al Cliente de Federal Signal.
Los productos defectuosos bajo garantía se repararán o
reemplazarán a criterio de Federal Signal.
Devoluciones de productos: las devoluciones requieren
autorización de Federal Signal. Póngase en contacto con
su distribuidor autorizado para obtener más información
sobre nuestra política de devoluciones o para solicitar
una devolución.

7
Federal Signal signaling.fedsig.com
Accesorios y repuestos
Las piezas de repuesto típicas se enumeran en la Tabla 2.
Debido a la certicación, ciertas piezas de componentes
no están disponibles para su reemplazo en el campo.
Las balizas que presenten este tipo de daño deben ser
totalmente reemplazadas o devueltas a Federal Signal
con nes de servicio. Para pedir accesorios y piezas de
repuesto, comuníquese con el Servicio de Asistencia al
Cliente de Federal Signal llamando al 708-534-4756 o al
877-289-3246.
Tabla 1 Piezas de repuesto
Descripción Nº de pieza
Domo ámbar K8444D219C-03
Domo azul K8444D219C-01
Domo transparente K8444D219C-04
Domo Verde K8444D219C-02
Domo rojo K8444D219C
Lámpara LED K14702196A
Tabla 2 Accesorios opcionales
Descripción Nº de pieza
Kit de montaje para la luz tipo 4X/IP66 LSWB
Soporte de montaje pared LWMB2
Soporte de montaje esquina LCMB2

8Federal Signal signaling.fedsig.com
2645 Federal Signal Drive, University Park, Illinois 60484
Additional translations available at signaling.fedsig.com
Traducciones adicionales disponibles en signaling.fedsig.com
Atención al cliente 1-800-344-4634+1-708-534-4756, [email protected]
Soporte técnico 1-800-755-7621+1-708-587-3587, [email protected]
signaling.fedsig.com

Garantie limitée: la garantie limitée de ce produit
peut être consultée sur le site www.fedsig.com/
SSG-Warranty.
MESSAGES DE SÉCURITÉ AUX INSTALLATEURS ET
AUX UTILISATEURS : Le produit doit être installé
par un électricien agréé et dans le respect de toutes
les instructions de sécurité. Le non-respect de ces
instructions peut entraîner des dommages matériels ou
des blessures graves, voire mortelles.
• An d’éviter les risques de chocs électriques, ne
branchez pas de ls si le dispositif est sous tension.
• Pour remplir sa fonction de dispositif d’alerte
efcacement, cet article produit une lumière intense
pouvant affecter la vue. Ne xez pas directement la
lumière. Un clignotement rapide pourrait induire une
épilepsie photosensible.
• Ne modiez jamais cet appareil de quelque façon
que ce soit. La sécurité dans les zones dangereuses
peut être compromise si d’autres ouvertures
sont ajoutées ou si d’autres modications sont
apportées.
• RISQUE D’EXPLOSION : Ne débranchez pas
l’équipement à moins que l’alimentation n’ait été
coupée ou que la zone ne soit connue comme
étant non dangereuse. Pour réduire le risque
d’inammation dû à une décharge électrostatique,
évitez tout contact avec l’appareil lorsqu’une
atmosphère explosive est présente. Nettoyez
uniquement avec un chiffon humide. N’utilisez pas
de nettoyants chimiques.
Le non respect de toutes les précautions et instructions
de sécurité peut être la cause de dégâts, de blessures
graves, ou de mort pour vous ou d’autres personnes.
APERÇU — Le Modèle 225 120 V CA est homologue UL
et a été examine par le laboratoires des assureurs (UL). Il
satisfait aux exigences des boîtiers de type 4X (étanche à
l’eau et résistant à la corrosion). Il satisfait aux exigences
des boîtiers IP 66 (étanche aux poussières et protection
contre les fortes mers). Les détails de montage de
matériel et de l’installation sont sous la responsabilité de
l’installateur.
Le modèle 225 se monte sur une surface à plat ou sur un
tuyau de 1/2po, tel qu’indiqué dans la gure 1. Supports
muraux en option sont disponibles pour le montage de la
lumière sur les murs ou dans les coins. (Voir tableau 1. La
longueur de la conduite entre le dispositif et la boîte de
branchement ne doit pas dépasser 25,4 cm (10po).
Figure 1 Options pour le montage de la lumière
MONTAGE SUR TUYAU
TÉTON DE
FERMETURE DE 1/2
po
ÉCROU DE FREINAGE
DE 1/2 po
TÉTON DE 1/2 PO
MONTAGE DE SURFACE
SURFACE
290A7739
CONDULET DE
1/2 po
Pour respecter le Type 4X (utilisation intérieure ou
extérieure) et aux exigences de boîtiers IP66, la lumière
doit être montée en position dôme vers le haut.
REMARQUE : pour empêcher le raccordement de se
desserrer, visser l’accessoire sur le tuyau avec un couple
MINIMAL de 6,8 Nm (5 ft-lb).
Déballage de l’appareil: après avoir déballé l’appareil,
examinez-le pour voir s’il est endommagé et vériez les
pièces. Si une pièce estmanquante ou endommagée,
n’essayez pas de l’installer et contactez l’assistance
clientèle de Federal Signal.
Câblage de la lumière
RISQUE DE DÉCHARGE ÉLECTRIQUE : Pour éviter les
décharges électriques, ne pas brancher ou débrancher les
ls lorsque l’appareil est sous tension.
Le modèle 225 dispose de trois ls : un noir, un blanc, et
un vert/jaune.
Modèle 225
Voyant d’avertissement DEL rotatif Electraray®
256A690 Rev L2 0822

10 Federal Signal signaling.fedsig.com
Pour câbler la lumière :
1. Connecter le l noir au côté phase (ligne) de la
source de courantCA.
2. Connecter le l blanc au côté commun (neutre) de
la source de courant CA.
3. En cas d’exigence des codes locaux, connecter le l
vert/jaune à la prise de terre.
Entretien
MESSAGES DE SÉCURITÉ DESTINÉS AU PERSONNEL
D’ENTRETIEN : Sont énumérées ci-dessous quelques
consignes et mesures de sécurité importantes à suivre :
• Un électricien formé DOIT effectuer tout entretien
de ce dispositif lumineux conformément aux codes
national et locaux en vigueur dans le pays où il est
utilisé.
• Le dispositif lumineux doit être mis hors tension
avant d’effectuer tout entretien.
• Après avoir effectué un entretien, essayer le
dispositif lumineux pour être sûr qu’il fonctionne
correctement.
Le non-respect de toutes les précautions et instructions
de sécurité peut provoquer des dommages à la propriété,
des blessures graves voire la mort.
Lubrication du moteur-réducteur
L’ensemble moteur-réducteur est étanche. Aucune
lubrication n’est donc nécessaire.
Remplacement de la lampe
Figure 3 Coupe transversale de la lumière
Miroir
parabolique
18,42 cm
(7,25 po)
14,0 cm
(5,5 po)
Dôme
DEL
Vis de
retenue
Pour remplacer la lampe:
1. Déconnectez l’alimentation du circuit électrique.
2. Desserrer la vis de retenue située à la base du
dôme.
3. Saisissez le haut du dôme et appuyez vers le bas
tout en tournant le dôme dans le sens anti-horaire
sur environ 19 mm (3/4 po). Une clé à sangle peut
être utilisée pour retirer le dôme si nécessaire.
4. Soulevez doucement et retirez le dôme. Assurez-
vous que le joint entre le dôme et la base n’est pas
perdu.
5. Remplacez la lampe par une lampe de Federal
Signal, Réf. N° K149123.
6. Avant de replacer le dôme, assurez-vous que le joint
d’étanchéité statique est bien installé.
7. Placez le dôme sur la base en alignant les rainures
intérieures de la lèvre du dôme avec les quatre
bornes sur la base.
8. Poussez vers le bas sur le dôme et tournez dans le
sens des aiguilles d’une montre jusqu’à ce que le
tout se verrouille en place (environ 1,9 cm / 3/4 po)
9. Insérer et serrer la vis de retenue à la base du
dôme.
10. Connectez l’alimentation et le lumière pour vérier
son bon fonctionnement.
REMARQUE : La lampe LED est un remplacement
approprié pour les anciens modèles à incandescence.
Nettoyage de l’appareil
Pour conserver une émission lumineuse maximale, il faut
nettoyer l’appareil périodiquement. Seuls les produits
de nettoyage doux et non abrasifs sont autorisés. Il faut
inspecter régulièrement le dôme de verre à la recherche
d’éraures et d’éclats. S’il est abîmé, il faut le remplacer.
Maintenance et entretien
Assistance technique : Contactez notre équipe
d’assistance technique au [phone] ou à l’adresse
[email protected].
Service de réparation : Une autorisation de retour
est nécessaire. Contactez votre distributeur agréé ou
l’assistance clientèle de Federal Signal. Les produits
défectueux sous garantie seront réparés ou remplacés à
la discrétion de Federal Signal.
Retours de produits : Les retours requièrent l’autorisation
de Federal Signal. Contactez votre distributeur agréé pour
obtenir plus d’informations concernant notre politique de
retour ou pour demander le retour d’un produit.

11
Federal Signal signaling.fedsig.com
Accessoires et pièces de rechange
RISQUES D’EXPLOSION — Il se peut qu’un appareil dont
les composants ont été remplacés ne convienne plus à
l’utilisation de classe I, division 2.
Pour des raisons de certication, les pièces de certains
composants ne peuvent pas être remplacées sur place.
Dans ce cas, l’appareil au complet doit être remplacé
ou renvoyé à Federal Signal pour y être réparé. Pour
commander des accessoires et pièces de rechange,
communiquer avec Federal Signal au
708-534-4756 ou 877-289-3246.
Tableau 1 Pièces de rechange
Description Nº de pièce
Ensemble dôme ambre K8444D219C-03
Ensemble dôme bleu K8444D219C-01
Ensemble dôme incolore K8444D219C-04
Ensemble dôme vert K8444D219C-02
Ensemble dôme rouge K8444D219C
Lampe DEL K1402196A
Tableau 2 Accessoires en option
Description Nº de pièce
Kit de montage de la lumière type
4X/IP66
LSWB
Support de xation mur LWMB2
Support de xation coin LCMB2

12 Federal Signal signaling.fedsig.com
2645 Federal Signal Drive, University Park, Illinois 60484
Additional translations available at signaling.fedsig.com
Traducciones adicionales disponibles en signaling.fedsig.com
Assistance clientèle [phone] et [phone], [email protected]
Assistance technique [phone] et [phone], signalsuppor[email protected]
signaling.fedsig.com
