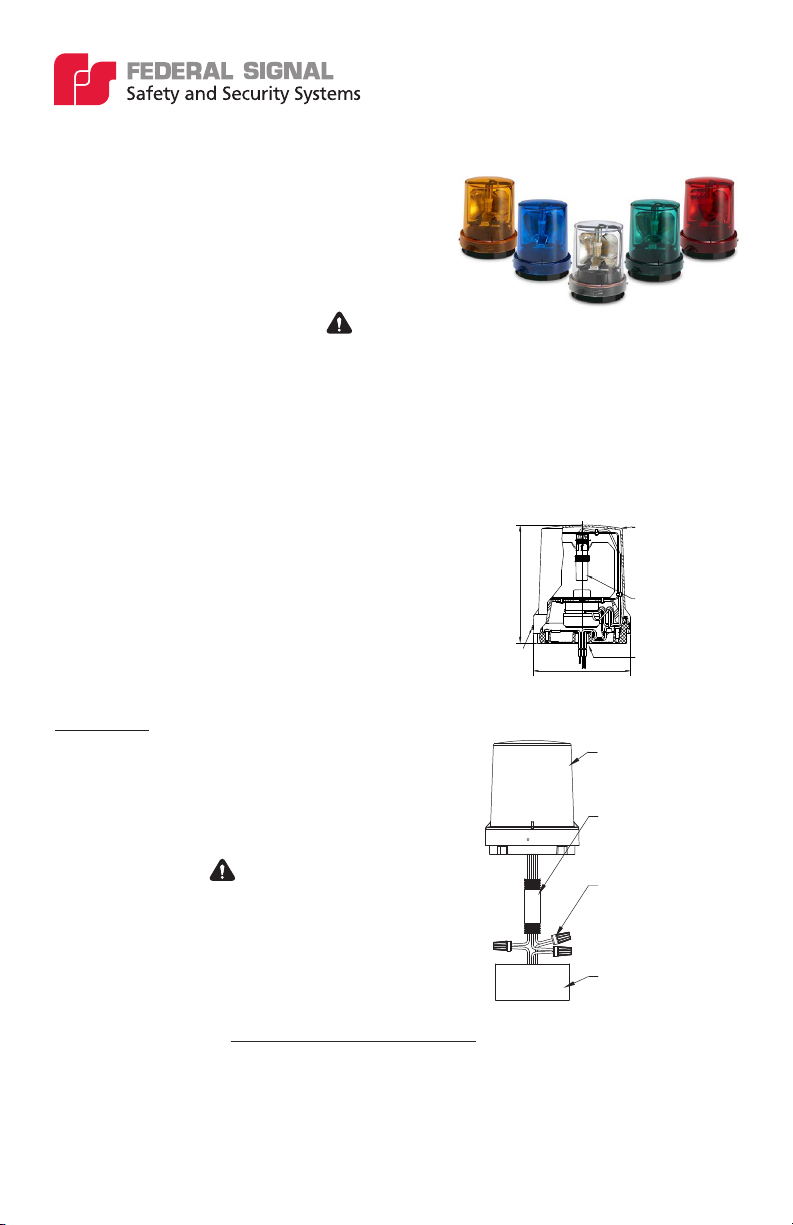

Federal Signal Corporation Vitalite 121SLED User manual

Model 121SLED and 121SLED-N
Vitalite®LED Rotating Light
Limited Warranty: This product’s limited warranty
can be found at www.fedsig.com/SSG-Warranty.
Safety Messages to Installers and Users : Products should be installed to code by a licensed electrician
and follow all safety instructions. Failure to do so may result in property damage, serious injury, or death.
• Read and understand instructions before installing or operating equipment.
• To avoid electrical shock hazards, do not connect wires when power is applied.
• To be an effective warning device, this product produces bright light that could be hazardous to eyesight.
The possibility exists that rapid ashing lights could induce photosensitive epilepsy. Do not stare directly at
the light.
Overview: Models 121SLED and 121SLED-N rotating LED warning lights are designed for mounting on a at
(horizontal or vertical) surface or on a 1/2” NPT threaded pipe. Units are available in 120VAC 50/60 Hz.
Certifications and Ratings:
• UL and cUL Listed
• Type 4X, IP66 enclosure. Indoor/Outdoor Use
• IP69K Compliant
• Model 121SLED-N is NSF Certied (dome-up) for
Splash Zones and Non-food Zones to
NSF/ANSI 2: Food Equipment
• Electrical ratings: 120VAC 50/60Hz, 0.075A
• Certied operating temperature:
-40°F to 150°F (-40°C to 66°C)
Installation:
Unpacking the Device: After unpacking the device, examine it
for damage and verify parts. Unit comes with: (1) 121SLED or
121SLED-N assembled unit with ying leads, (1) panel mount
gasket, and (3) # 8-32 panel mounting tapping screws. If a part
is missing or damaged do not install. Contact Federal Signal
Customer Support at
[phone] or [email protected].
Electrical Connections : To avoid electrical shock, do not
connect wires when circuits are energized. Use 18AWG eld
wiring or larger.
• 120VAC 50/60Hz Models – Connect the line (L or L1)
power source lead to the black wire and connect the neutral
(N or L2) power source lead to the white wire. Connect
ground to the green/yellow wire if required.
Mounting the device: Units come standard to mount on a
at (horizontal or vertical) surface or a 1/2" NPT pipe. Model
121SLED-N (NSF Certied) must be mounted in a dome up position to resist water and debris accumulation
and maintain the NSF Certication. Wall or corner mounting accessories are sold separately.
• Pipe Mounting – On a 1/2" NPT Pipe, feed wires through pipe and turn clockwise to tighten.
Recommended tightening torque is 5-ft-lbs (6.8 N-m).
• Surface/Panel Mounting – Using provided gasket as template, mark three mounting holes and center
hole for wiring. Drill or punch 3/16" (4.8mm) diameter holes for mounting and a 1" (25.4mm) for wiring. Set
base on gasket, feed wires through center, and attach to the mounting surface using provided #8 tapping
screws from the underside.
5.12"/ 130 mm
6.26"/ 159 mm
1/2" NPT
Pipe Mount
LED Lamp
Elliptical Dome
(12" Curvature
Radius)
Screw
in base
Installation and Maintenance Instructions
Junction box
(not supplied)
1/2" conduit
(not supplied)
121SLED
Wiring
Black to Line
(L or L1)
White to Neutral
(N or L2)
Green/yellow to Earth
(Ground)
Wire nuts not supplied.
Wiring

• Wall/Corner Mounting – Wall (Models LSWB,
LWMB2) and corner (Model LCMB2) brackets are
sold separately and intended for use with model
121SLED only. Mounting bracket accessories are not
NSF Certied and incompatible for use with Model
121SLED-N.
Note: LWMB2 and LCMB2 are Type 3R rated. If
installing in combination with a 4X device, the unit is
Type 3R rated. When Type 4X is required, pair with
Model LSWB.
Testing/Operating: After installation, test the system to
verify each signal operates and establish a program for periodic testing of the device. Provide copy of these
instructions to all operating personnel.
Maintenance and Service
Ordering Replacement Parts and Accessories: Consult product datasheet online for an updated list
of replacement parts. If your product requires a part that is not available for purchase, your unit must be
repaired or replaced.
Replacing the LED Lamp:
1. SHOCK HAZARD! – Disconnect power. Allow the lamp to cool.
2. Remove the set screw located at the bottom of the dome.
3. Grasp the top of the dome and push it down while turning dome counterclockwise.
4. Remove dome and ensure the gasket between the dome and base is secured.
5. Grasp lamp near the base and gently push toward socket while turning counterclockwise.
6. Insert the new lamp while gently pushing it toward the socket and turning clockwise.
7. Before replacing dome, ensure the gasket is properly seated on the housing base.
8. Place dome over base and aligning recesses inside dome lip with four pins on the base.
Push down on the dome and turn clockwise until it locks in place (approximately ¾").
9. Replace set screw on the bottom of the dome.
10. Test the light for proper operation.
Technical Assistance: Contact our technical support team at [phone] or signalsupport@fedsig.
com.
Repair Service: A return authorization is required. Contact your Authorized Distributor or Federal Signal
Customer Support at [phone] or [email protected]. Defective products under warranty will be
repaired or replaced at Federal Signal’s discretion. Lamp failures excluded.
Product Returns: A return authorization is required from Federal Signal prior to returning the product.
Contact your Authorized Distributor for more information or to request a product return.
25500629A Rev. A1 0420
2645 Federal Signal Drive
University Park, Illinois 60484
Additional translations available at www.fedsig.com
Traducciones adicionales disponibles en www.fedsig.com
Customer Support 1-800-344-4634
[phone], [email protected]
Technical Support 1-800-755-7621
[phone], [email protected]
LCMB2 LWMB2LSWB

Español

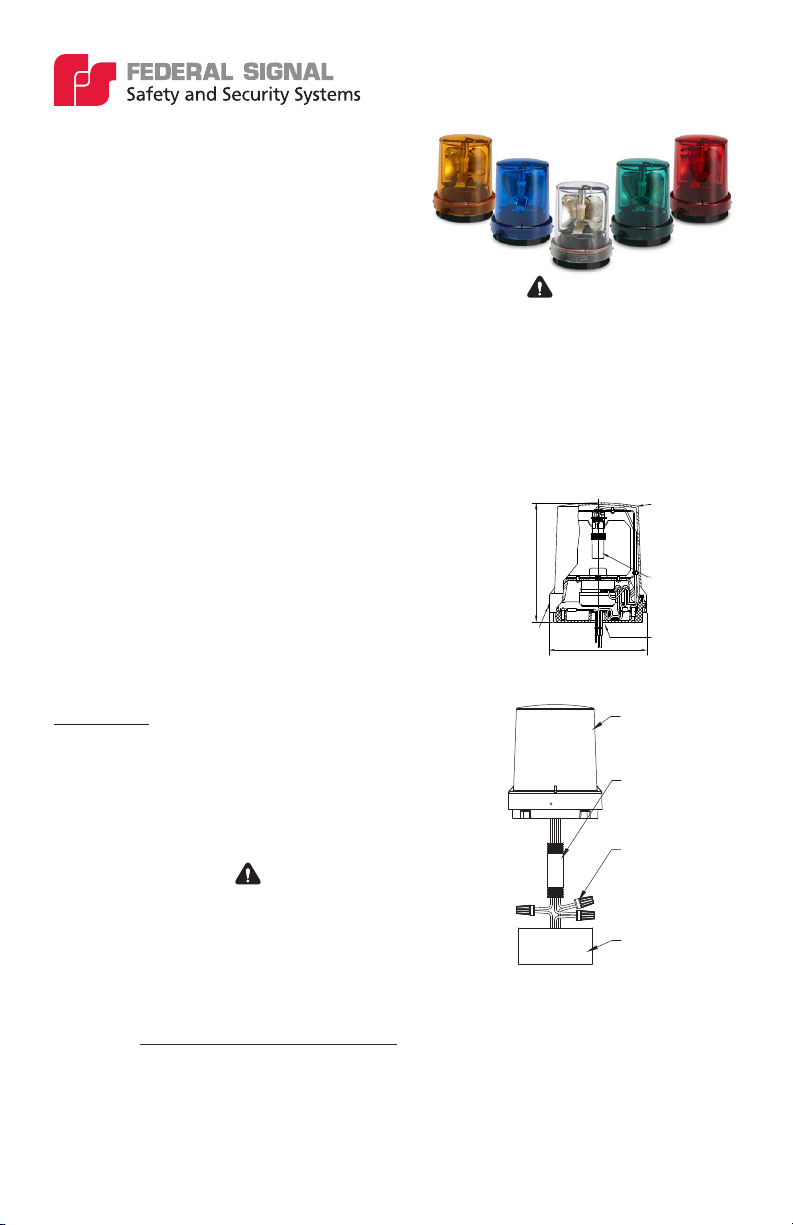

Modelo 121SLED y 121SLED-N
Luz giratoria LED Vitalite
®
Instrucciones de instalación y mantenimiento
Garantía limitada: la garantía limitada de este producto
se puede encontrar en www.fedsig.com/SSG-Warranty.
Mensajes de seguridad para instaladores y usuarios : los productos deben instalarse según el código
por un electricista autorizado y se deben seguir todas las instrucciones de seguridad. De lo contrario, puede
ocasionar daños a la propiedad, lesiones graves o la muerte.
• Lea y comprenda las instrucciones antes de instalar u operar el equipo.
• Para evitar peligros de descarga eléctrica, no conecte los cables mientras se aplica corriente.
• Para ser un dispositivo de advertencia efectivo, este producto produce una luz brillante que podría ser
peligrosa para la vista. Existe la posibilidad de que las luces intermitentes rápidas induzcan epilepsia
fotosensible. No mire directamente a la luz.
Descripción: las luces de advertencia LED giratorias (modelos 121SLED y 121SLED) están diseñadas para
montarse en una supercie plana (horizontal o vertical) o en un tubo roscado NPT de 1/2”. Las unidades están
disponibles en 120 VCA 50/60 Hz.
Certificaciones y clasificaciones:
• Certicaciones UL y cUL
• Gabinete tipo 4X, IP66. Uso en interiores o exteriores
• Cumple con IP69K
• El modelo 121SLED-N está certicado por la NSF (cúpula
hacia arriba) para zonas de salpicadura y zonas no
alimentarias según NSF/ANSI 2: equipos para alimentos.
• Clasicaciones eléctricas: 120 VCA 50/60 Hz, 0,075 A
• Temperatura de funcionamiento certicada: –40 °F a 150 °F
(–40 °C a 66 °C)
Instalación:
Desembalaje del dispositivo: después de desembalar el
dispositivo, examínelo para detectar daños y verique las piezas.
La unidad viene con: (1) unidad ensamblada 121SLED o 121SLED
con cables de conexión, (1) junta de montaje en panel y (3)
tornillos autorroscantes n.º 8-32 para montaje en panel. Si detecta
que falta una pieza o está dañada, no instale el producto. Póngase
en contacto con el Servicio de Atención al Cliente de Federal
Signal al [phone] o escriba a [email protected].
Conexiones eléctricas : para evitar descargas eléctricas, no
conecte los cables cuando los circuitos estén energizados. Utilice
un cable de campo de 18 AWG o mayor.
• Modelos de 120 VCA 50/60 Hz: conecte el cable de la fuente
de alimentación de línea (L o L1) al cable negro y conecte el
cable de la fuente de alimentación neutral (N o L2) al cable
blanco. Realice la conexión a tierra al cable verde/amarillo si
es necesario.
Montaje del dispositivo: la unidad viene estándar para montarse sobre una supercie plana (horizontal o
vertical) o sobre un tubo NPT de 1/2”. El modelo 121SLED-N (con certicación NSF) se debe montar con
la cúpula hacia arriba para resistir la acumulación de agua y residuos y mantener la certicación NSF. Los
accesorios de montaje en pared o esquina se venden por separado.
• Montaje en tubo: en un tubo NPT de 1/2”, pase los cables por el tubo y gírelos en sentido de las agujas
del reloj para ajustarlos. La torsión recomendada es de 5 pies-lb (6,8 Nm).
• Montaje en superficie/panel: use la junta provista como plantilla y marque tres oricios de montaje y un
oricio central para el cableado. Taladre o perfore oricios de 3/16" (4,8 mm) de diámetro para el montaje
y un oricio de 1" (25,4 mm) para el cableado. Coloque la base en la junta, pase los cables por el centro y
fíjela a la supercie de montaje con los tornillos autorroscantes n.º 8 provistos desde la parte inferior.
5,12”/130 mm
6.26”/159 mm
Montaje de tubo
NPT de 1/2”
Lámpara LED
Cúpula elíptica
(radio de
curvatura
de 12”)
Atornillar
a la base
Caja de empalmes
(no provista)
Conducto de 1/2”
(no provisto)
121SLED
Cableado
Negro a línea (L o L1)
Blanco a neutro (N o L2)
Verde/amarillo a tierra
(masa)
Tuercas para cables
no provistas.
Cableado

25500629A Rev. A1 0420
2645 Federal Signal Drive
University Park, Illinois 60484
Additional translations available at www.fedsig.com
Traducciones adicionales disponibles en www.fedsig.com
Atención al Cliente 1-800-344-4634
[phone], [email protected]
Soporte técnico 1-800-755-7621
[phone], [email protected]

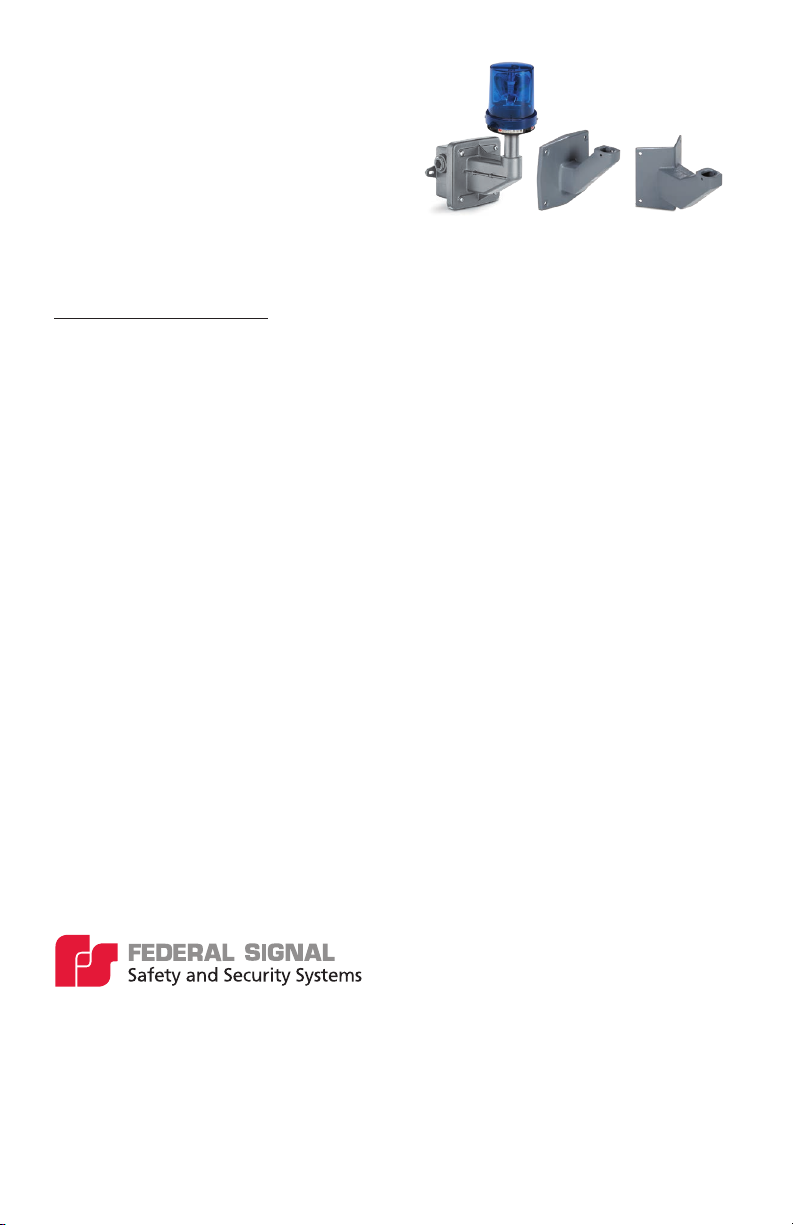

• Montaje en pared/esquinas: los soportes para
montaje en pared (modelos LSWB, LWMB2) y
en esquinas (modelo LCMB2) se venden por
separado y están diseñados para ser usados con el
modelo 121SLED únicamente. Los accesorios para el
soporte de montaje no tienen certicación NSF y son
incompatibles con el modelo 121SLED-N.
Nota: LWMB2 y LCMB2 tienen clasicación Tipo 3R.
Si se instala junto con un dispositivo 4X, la unidad
tiene clasicación Tipo 3R. Cuando se requiera el
Tipo 4X, combinar con el modelo LSWB.
Pruebas y funcionamiento: después de la instalación,
pruebe el sistema para vericar que cada señal funcione y establezca un programa para pruebas periódicas
del dispositivo. Entregue una copia de estas instrucciones a todo el personal de operación.
Mantenimiento y servicio
Pedido de piezas de repuesto y accesorios: consulte en línea la hoja de datos del producto para obtener
una lista actualizada de las piezas de repuesto. Si su producto requiere una pieza que no está disponible para
la compra, su unidad deberá ser reparada o reemplazada.
Cambio de la lámpara LED:
1. ¡PELIGRO DE DESCARGA ELÉCTRICA! Desconecte la corriente eléctrica. Deje que la lámpara se enfríe.
2. Retire el tornillo de jación ubicado en la parte inferior de la cúpula.
3. Sujete la parte superior de la cúpula y empújela hacia abajo mientras la gira en sentido antihorario.
4. Retire la cúpula y asegúrese de que la junta entre la cúpula y la base esté asegurada.
5. Sujete la lámpara cerca de la base y empuje suavemente hacia el portalámparas mientras la gira en
sentido antihorario.
6. Inserte la nueva lámpara mientras la empuja suavemente hacia el portalámparas y la gira en sentido de
las agujas del reloj.
7. Antes de volver a colocar la cúpula, asegúrese de que la junta esté correctamente asentada en la base de
la carcasa.
8. Coloque cúpula sobre base alineando las ranuras ubicadas dentro la pestaña de la cúpula con cuatro
clavijas en la base. Empuje la cúpula y gire en el sentido de las agujas del reloj hasta que se bloquee en
su lugar (aproximadamente ¾").
9. Vuelva a colocar el tornillo de jación en la parte inferior de la cúpula.
10. Pruebe el funcionamiento correcto de la luz.
Asistencia técnica: póngase en contacto con nuestro equipo de soporte técnico al [phone] o
escriba a [email protected].
Servicio de reparación: se requiere una autorización de devolución. Póngase en contacto con su distribuidor
autorizado o con el Servicio de Atención al Cliente de Federal Signal al [phone] o escriba a
[email protected]. Los productos defectuosos bajo garantía se repararán o reemplazarán a criterio de
Federal Signal. Las fallas de la lámpara están excluidas.
Devoluciones de productos: se requiere una autorización de devolución de Federal Signal antes de
devolver el producto. Póngase en contacto con su distribuidor autorizado para obtener más información o
para solicitar la devolución de un producto.
LCMB2 LWMB2LSWB

Français
Modèle 121SLED et 121SLED-N
Témoin LED giratoire Vitalite®
Consignes d’installation et d’entretien
Garantie limitée : la garantie limitée de ce produit peut
être consultée sur le site www.fedsig.com/SSG-Warranty.
Messages de sécurité à l’intention des installateurs et des utilisateurs : les produits doivent être
installés par un électricien agréé et dans le respect de toutes les instructions de sécurité. Le non-respect de
ces instructions peut entraîner des dommages matériels ou des blessures graves, voire mortelles.
• Lisez les instructions et assurez-vous de bien les avoir assimilées avant d’installer ou d’utiliser le matériel.
• An d’éviter les risques de chocs électriques, ne branchez pas de ls si le dispositif est sous tension.
• Pour remplir sa fonction de dispositif d’alerte efcacement, cet article produit une lumière intense pouvant
affecter la vue. Il est possible que les lumières clignotantes rapides induisent une épilepsie photosensible.
Ne xez pas directement la lumière.
Présentation : les modèles 121SLED et 121SLED-N de feux d’urgence DEL giratoires sont conçus pour un
montage sur une surface plate (horizontale ou verticale) ou sur un tuyau à letage NPT de 12,7 mm (1/2 po).
Les unités sont disponibles en 120 V CA, 50/60 Hz.
Certifications et valeurs :
• Homologué UL et cUL
• Coffret type 4X, IP66. Utilisation intérieure/extérieure
• Conforme à la norme IP69K
• Le modèle 121SLED-N est certié NSF (dôme vers le haut)
pour les zones d’éclaboussures et les zones non alimentaires
en vertu des exigences NSF/ANSI 2 : équipement alimentaire
• Valeurs électriques : 120 V CA, 50/60 Hz, 0,075 A
• Température de fonctionnement certiée : -40 °C à 66 °C
(-40 °F à 150 °F)
Installation :
Déballage de l’appareil : après avoir déballé l’appareil,
examinez-le pour voir s’il est endommagé et vériez les pièces.
L’emballage contient les éléments suivants : (1) unité 121SLED ou
121SLED-N assemblée avec ls volants, (1) joint pour montage
sur panneau, et (3) vis autotaraudeuses n° 8-32 pour montage sur
panneau. N’installez pas l’appareil si une pièce est manquante ou
endommagée. Contactez l’assistance clientèle de Federal Signal au
[phone] ou à l’adresse [email protected].
Branchements électriques : an d’éviter les risques de chocs
électriques, ne branchez pas de ls tant que les circuits sont sous
tension. Utilisez un câblage de terrain 18AWG ou plus.
• Modèles 120 VCA 50/60 Hz : connectez le l de ligne
(L ou L1) de la source d’alimentation au l noir et connectez
le l neutre (N ou L2) de la source d’alimentation au l blanc.
Connectez la terre au l vert/jaune si nécessaire.
Montage de l’appareil : les appareils sont conçus de série pour être montés sur une surface plane
(horizontale ou verticale) ou sur un tuyau à letage NPT de 12,7 mm (1/2 po). Le modèle 121SLED-N
(certié NSF) doit être monté avec le dôme vers le haut pour résister à l’accumulation d’eau et de débris et
conserver la certication NSF. Les accessoires de montage mural ou en coin sont vendus séparément.
• Montaje en tubo: sur un tuyau de 12,7 mm (1/2 po) NPT, faites passer les ls dans le tuyau et tournez dans
le sens des aiguilles d’une montre pour resserrer. Le couple de serrage recommandé est de 6,8 N-m (5 pi-lb).
• Montage en surface/sur panneau : en utilisant le joint fourni comme modèle, marquez trois trous de
montage et le trou central pour le câblage. Percez ou poinçonnez des trous de 4,8 mm (3/16 po) de diamètre
pour le montage et un trou de 25,4 mm (1 po) pour le câblage. Posez la base sur le joint, faites passer les ls
par le centre et xez à la surface de montage à l’aide des vis autotaraudeuses n° 8 fournies, par le dessous.
130 mm (5,12 po)
159 mm (6,26 po)
Montage sur
tuyau à filetage
NPT de
12,7 mm
(1/2 po)
Lampe DEL
Dôme elliptique
(rayon de
courbure de
304,8 mm
[12 po])
Vissez
la base
Boîte de jonction
(non fournie)
Conduit 12,7 mm
(1/2 po) (non fourni)
121SLED
Câblage
Noir à la ligne
(L ou L1)
Blanc à neutre
(N ou L2)
Vert/Jaune à la terre
(terre)
Les capuchons de
connexion ne sont
pas fournis.
Câblage

2645 Federal Signal Drive
University Park, Illinois 60484
Des traductions supplémentaires sont disponibles à l’adresse suivante : www.fedsig.com
Traducciones adicionales disponibles en www.fedsig.com
Assistance clientèle [phone]
[phone], [email protected]
Assistance technique [phone]
[phone], [email protected]
• Montage mural/en coin : les supports muraux
(modèles LSWB, LWMB2) et d’angle (modèle
LCMB2) sont vendus séparément et sont destinés à
être utilisés avec le modèle 121SLED uniquement.
Les accessoires des supports de montage ne sont
pas certiés NSF et sont incompatibles avec le
modèle 121SLED-N.
Remarque : LWMB2 et LCMB2 sont de type 3R.
En cas d’installation en association avec un appareil
4X, l’appareil est de type 3R. Lorsque le type 4X est
requis, il doit être couplé avec le modèle LSWB.
Tests/fonctionnement : après l’installation, testez le système pour vérier le fonctionnement de chaque
signal et établissez un programme de test périodique de l’appareil. Fournissez une copie de ces instructions
à tout le personnel de service.
Maintenance et entretien
Commande de pièces de rechange et d’accessoires : consultez la che technique du produit en ligne
pour obtenir une liste actualisée des pièces de rechange. Si votre produit nécessite une pièce qui n’est pas
disponible à l’achat, votre appareil doit être réparé ou remplacé.
Remplacement de la lampe LED :
1. RISQUES DE CHOCS ÉLECTRIQUES ! : coupez le courant. Laissez la lampe refroidir.
2. Retirez la vis de serrage située au bas du dôme.
3. Saisissez le haut du dôme et poussez-le vers le bas tout en le tournant dans le sens inverse des aiguilles
d’une montre.
4. Retirez le dôme et assurez-vous que le joint entre le dôme et la base est bien xé.
5. Saisissez la lampe près de la base et poussez-la doucement vers la douille tout en la tournant dans le
sens inverse des aiguilles d’une montre.
6. Insérez la nouvelle lampe en la poussant doucement vers la douille et en la tournant dans le sens des
aiguilles d’une montre.
7. Avant de remettre le dôme en place, assurez-vous que le joint est bien en place sur la base du logement.
8. Placez le dôme sur la base et alignez les renfoncements situés à l’intérieur de la lèvre du dôme avec les
quatre broches sur la base. Enfoncez le dôme, puis tournez-le dans le sens des aiguilles d’une montre
jusqu’à ce qu’il s’enclenche (environ 19 mm [3/4 po]).
9. Remettez la vis de serrage en place au bas du dôme.
10. Vériez que la lumière fonctionne correctement.
Assistance technique : contactez notre équipe d’assistance technique au [phone] ou à l’adresse
[email protected].
Service de réparation : une autorisation de retour est nécessaire. Contactez votre distributeur agréé ou
l’assistance clientèle de Federal Signal au [phone] ou à l’adresse [email protected]. Les
produits défectueux sous garantie seront réparés ou remplacés à la discrétion de Federal Signal. Les pannes
de lampes sont exclues.
Retours de produits : une autorisation de retour est nécessaire de la part de Federal Signal avant de renvoyer
le produit. Contactez votre distributeur agréé pour plus d’informations ou pour demander le retour d’un produit.
25500629A Rév. A1 0420
LCMB2 LWMB2LSWB
