OBID® classic-pro Montage ID CPR.M04.P/AB-U2
FEIG ELECTRONIC GmbH Seite 2 von 24 M70100-0de-ID-B.doc
D E U T S C H
deutsche Version ab Seite 3
english version from page 14
E N G L I S H

OBID® classic-pro Montage ID CPR.M04.P/AB-U2
FEIG ELECTRONIC GmbH Seite 3 von 24 M70100-0de-ID-B.doc
D E U T S C H
Hinweis
©Copyright 2007 by
FEIG ELECTRONIC GmbH
Lange Straße 4
D-35781 Weilburg-Waldhausen
Tel.: [phone]
http://www.feig.de
Alle früheren Ausgaben verlieren mit dieser Ausgabe ihre Gültigkeit.
Die Angaben in diesem Dokument können ohne vorherige Ankündigung geändert werden.
Weitergabe sowie Vervielfältigung dieses Dokuments, Verwertung und Mitteilung ihres Inhalts sind nicht
gestattet, soweit nicht ausdrücklich zugestanden. Zuwiderhandlung verpflichtet zu Schadenersatz. Alle
Rechte für den Fall der Patenterteilung oder Gebrauchsmuster-Eintragung vorbehalten.
Die Zusammenstellung der Informationen in diesem Dokument erfolgt nach bestem Wissen und Gewissen.
FEIG ELECTRONIC GmbH übernimmt keine Gewährleistung für die Richtigkeit und Vollständigkeit der An-
gaben in diesem Dokument. Insbesondere kann FEIG ELECTRONIC GmbH nicht für Folgeschäden auf
Grund fehlerhafter oder unvollständiger Angaben haftbar gemacht werden. Da sich Fehler, trotz aller Bemü-
hungen nie vollständig vermeiden lassen, sind wir für Hinweise jederzeit dankbar.
Die in diesem Dokument gemachten Installationsempfehlungen gehen von günstigsten Rahmenbedingun-
gen aus. FEIG ELECTRONIC GmbH übernimmt weder Gewähr für die einwandfreie Funktion in system-
fremden Umgebungen, noch für die Funktion eines Gesamtsystems, welches die in diesem Dokument be-
schriebenen Geräte enthält.
FEIG ELECTRONIC weist ausdrücklich darauf hin, dass die in diesem Dokument beschriebenen Geräte
nicht für den Einsatz mit oder in medizinischen Geräten oder für Geräte für lebenserhaltende Maßnahmen
konzipiert sind, bei denen ein Fehler eine Gefahr für menschliches Leben oder für die gesundheitliche Un-
versehrtheit zur Folge haben kann. Der Applikationsdesigner ist dafür verantwortlich geeignete Maßnahmen
zu ergreifen um Gefahren, Schäden oder Verletzungen zu vermeiden.
FEIG ELECTRONIC GmbH übernimmt keine Gewährleistung dafür, dass die in diesem Dokument enthal-
tenden Informationen frei von fremden Schutzrechten sind. FEIG ELECTRONIC GmbH erteilt mit diesem
Dokument keine Lizenzen auf eigene oder fremde Patente oder andere Schutzrechte.
OBID® und OBID i-scan®ist ein eingetragenes Warenzeichen der FEIG ELECTRONIC GmbH
my-d®ist ein eingetragenes Warenzeichen der Infineon Technologies AG
I-CODE®und mifare®ist ein eingetragenes Warenzeichen der Philips Electronics N.V.
Tag-it™ist ein Warenzeichen der Texas Instruments Incorporated

OBID® classic-pro Montage ID CPR.M04.P/AB-U2
FEIG ELECTRONIC GmbH Seite 4 von 24 M70100-0de-ID-B.doc
D E U T S C H
Inhalt
1 Sicherheits- und Warnhinweise - vor Inbetriebnahme unbedingt lesen 5
2 Leistungsmerkmale 6
3 Montage und Anschluss 7
3.1 USB und Spannungsversorgung: X7 ..........................................................................7
3.2 Anschluss der externen Antennen: X9 / X10..............................................................7
3.3 Anzeigeelemente: V2 / V3.............................................................................................8
3.4 Hardware Bootloader: J1 / X2.......................................................................................8
3.5 Montagehinweise ..........................................................................................................9
3.5.1 Metallische Umgebung....................................................................................................9
3.5.2 EMV-Beeinflussung über Zuleitungen.............................................................................9
3.5.3 EMV-Beeinflussung über magnetische Felder................................................................9
4 Funkzulassungen 10
4.1 Europa (CE)..................................................................................................................10
5 Technische Daten 11

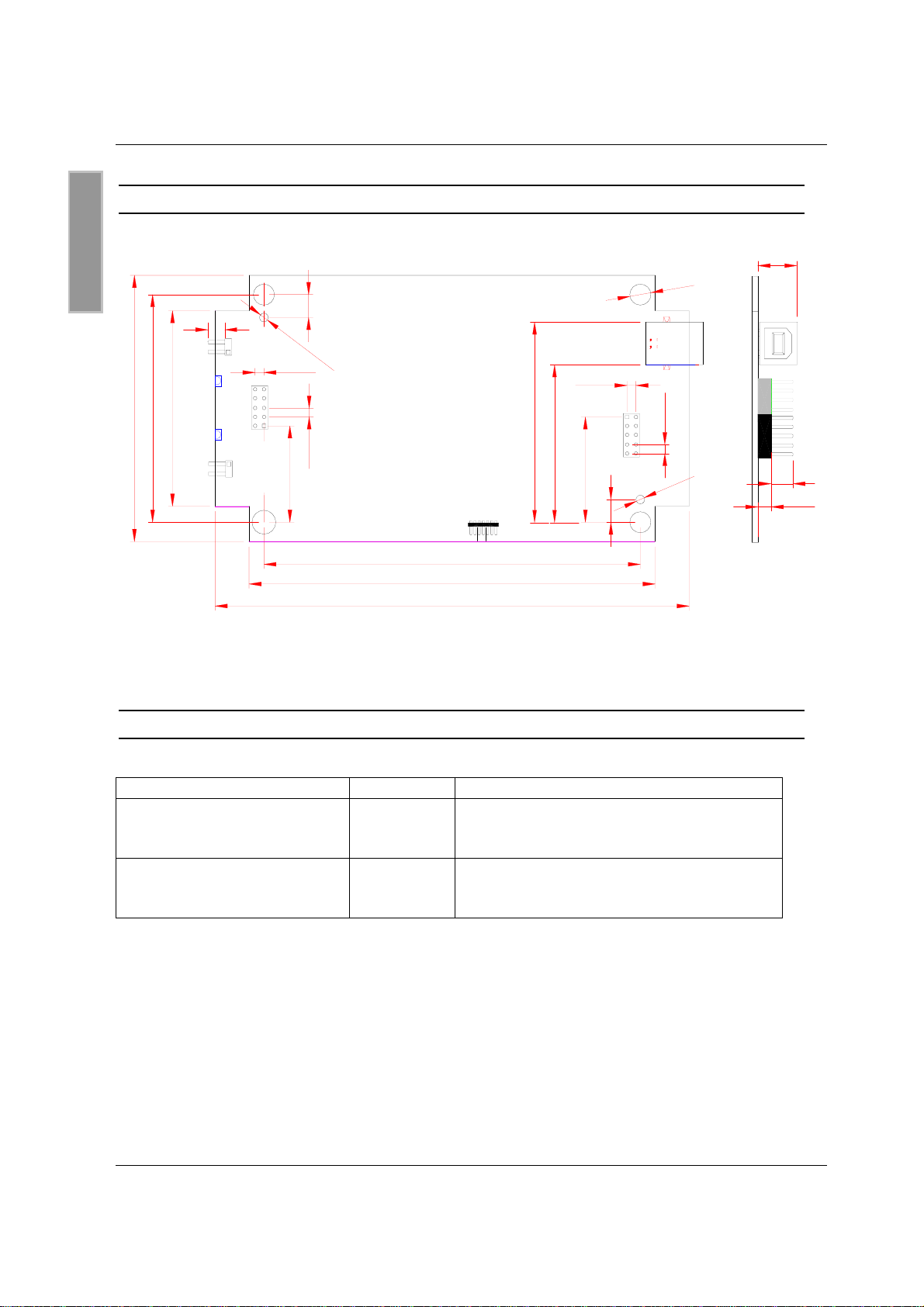

Abmessungen...........................................................................................................................12
5.2 Optionales Zubehör.....................................................................................................12

OBID® classic-pro Montage ID CPR.M04.P/AB-U2
FEIG ELECTRONIC GmbH Seite 5 von 24 M70100-0de-ID-B.doc
D E U T S C H
1 Sicherheits- und Warnhinweise - vor Inbetriebnahme unbedingt lesen
•Das Gerät darf nur für den vom Hersteller vorgesehenen Zweck verwendet werden.
•Die Bedienungsanleitung ist zugriffsfähig aufzubewahren und jedem Benutzer auszu-
händigen.
•Unzulässige Veränderungen und die Verwendung von Ersatzteilen und Zusatzeinrich-
tungen, die nicht vom Hersteller des Gerätes verkauft oder empfohlen werden, können
Brände, elektrische Schläge und Verletzungen verursachen. Solche Maßnahmen führen
daher zu einem Ausschluss der Haftung und der Hersteller übernimmt keine Gewährleis-
tung.
•Für das Gerät gelten die Gewährleistungsbestimmungen des Herstellers in der zum
Zeitpunkt des Kaufs gültigen Fassung. Für eine ungeeignete, falsche manuelle oder au-
tomatische Einstellung von Parametern für ein Gerät bzw. ungeeignete Verwendung ei-
nes Gerätes wird keine Haftung übernommen.
•Reparaturen dürfen nur vom Hersteller durchgeführt werden.
•Anschluss-, Inbetriebnahme-, Wartungs-, und sonstige Arbeiten am Gerät dürfen nur
von Elektrofachkräften mit einschlägiger Ausbildung erfolgen.
•Alle Arbeiten am Gerät und dessen Aufstellung müssen in Übereinstimmung mit den
nationalen elektrischen Bestimmungen und den örtlichen Vorschriften durchgeführt
werden.
•Beim Arbeiten an dem Gerät müssen die jeweils gültigen Sicherheitsvorschriften beach-
tet werden.
•Besonderer Hinweis für Träger von Herzschrittmachern:
Obwohl dieses Gerät die zulässigen Grenzwerte für elektromagnetische Felder nicht ü-
berschreitet, sollten Sie einen Mindestabstand von 25 cm zwischen dem Gerät und Ih-
rem Herzschrittmacher einhalten und sich nicht für längere Zeit in unmittelbarer Nähe
des Geräts bzw. der Antenne aufhalten.

OBID® classic-pro Montage ID CPR.M04.P/AB-U2
FEIG ELECTRONIC GmbH Seite 6 von 24 M70100-0de-ID-B.doc
D E U T S C H
2 Leistungsmerkmale
Das RFID Reader Modul ID CPR.M04.P/AB-U2 ist für das Lesen und Schreiben gängiger
13,56 MHz Transpondern nach ISO 14443 Typ A und ISO 14443 Typ B entwickelt worden.
Das Reader Modul ID CPR.M04.P/AB-U2 zeichnet sich besonders durch einen integrierten Anten-
nenmultiplexer aus, der es ermöglicht zwei externe Antennen alternierend zu betreiben. Eine spe-
zielle Schaltung im Antennenmultiplexer ermöglicht es zusammen mit dafür angepassten Anten-
nen zwei externe Antennen derart anzusteuern, dass eine gegenseitige Beeinflussung der Anten-
nen wirkungsvoll unterbunden wird. FEIG ELECTRONIC unterstützt Sie gerne beim Design in-
dividueller Antennen. Fragen Sie hierzu mit Ihrem Vertriebspartner.
Durch den internen Antennenmultiplexer ist das Reader Modul ID CPR.M04.P/AB-U2 besonders
für den Einsatz in Ticketdruckern, OCR-Scannern und Automaten geeignet, in denen an zwei un-
terschiedlichen Positionen eine Kommunikation mit einem Transponder möglich sein soll.
Durch die Verwendung des FEIG ISO Host-Protokolls ist die Anbindung des Reader Moduls
ID CPR.M04.P/AB-U2 an ein Host System, über seine USB Schnittstelle einfach realisierbar.

OBID® classic-pro Montage ID CPR.M04.P/AB-U2
FEIG ELECTRONIC GmbH Seite 7 von 24 M70100-0de-ID-B.doc
D E U T S C H
3 Montage und Anschluss

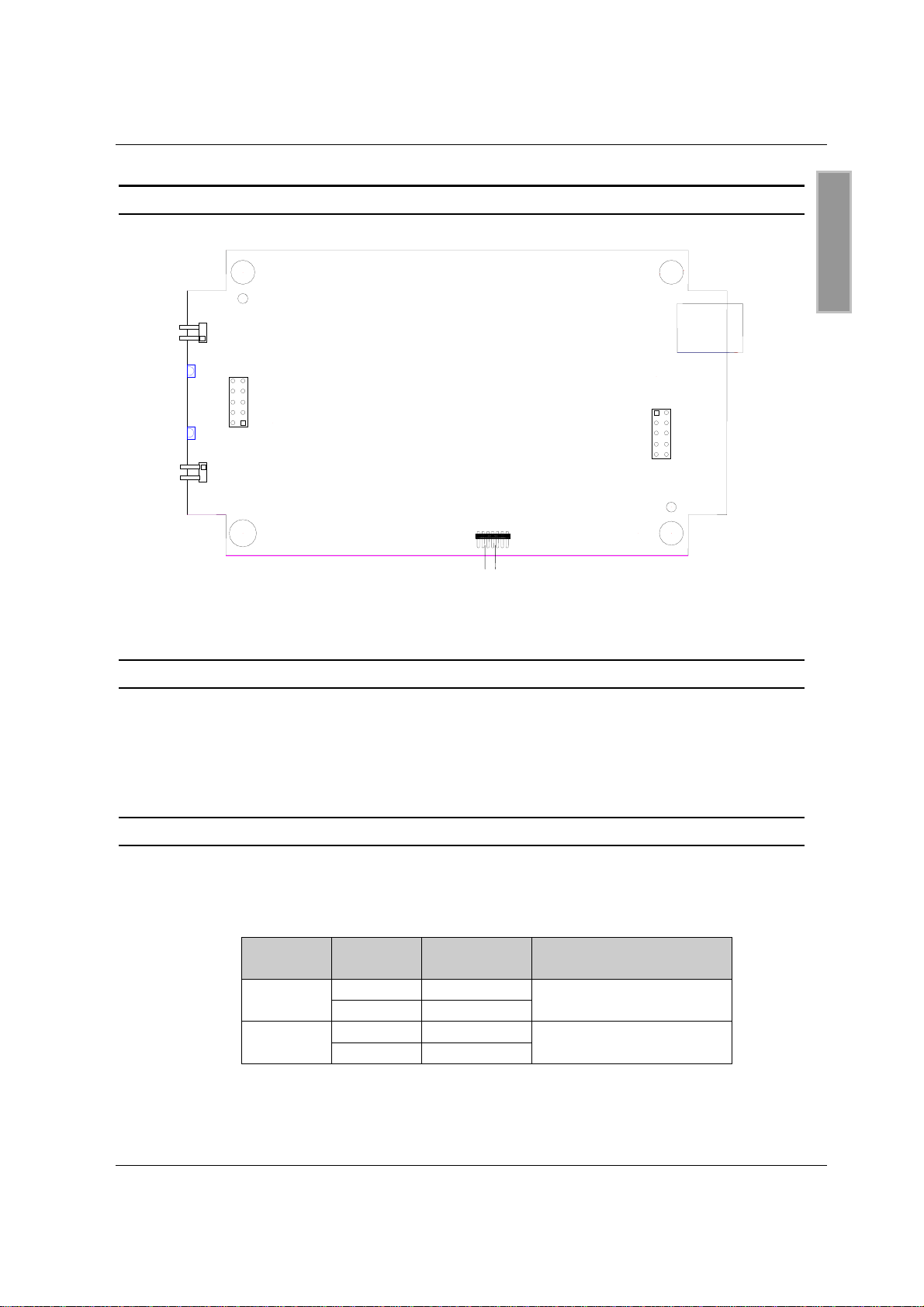

Bild 3-1: Position der Stecker und Bedienteile
3.1 USB und Spannungsversorgung: X7
Die Spannungsversorgung des ID CPR.M04.P/AB-U2 erfolgt über den USB-Port X7 mit einem
standard USB 2.0 kabel mit A-B Stecker. Verwenden Sie einen USB high power hub der mindes-
tens 500 mA Strom liefert.
3.2 Anschluss der externen Antennen: X9 / X10
Das Reader Modul ID CPR.M04-AB-U2 ist für den Anschluss von zwei externen 50 Ω-Antennen
konzipiert. Die Antennengüte sollte in einem Bereich von Q= 5 bis Q = 12 liegen.
Stecker Pin-Nr. Funktion Beschreibung
1GND
X9 2 Signal Antenne 1
1GND
X10 2 Signal Antenne 2
grü
n
bla
u
FE 596
X2
X3
J1
X7
X9
V2
V3 1
2
10 9
1
1
1
9
2
10
X10
M0 M2

OBID® classic-pro Montage ID CPR.M04.P/AB-U2
FEIG ELECTRONIC GmbH Seite 8 von 24 M70100-0de-ID-B.doc
D E U T S C H
3.3 Anzeigeelemente: V2 / V3
Das Reader Modul ID CPR.M04-AB-U2 besitzt eine grüne LED (V2) und eine blaue LED (V3).
Nach dem Einschalten oder nach einem Reset blinken die grüne und blaue LED für ca. 2 s
gleichzeitig.
Im Betrieb signalisieren die LEDs folgende Betriebszustände:
LED Farbe Standardeinstellung
V2 grün
•blinkt:
Reader Modul ist betriebsbereit hat aber derzeit
keine Kommunikation mit dem PC.
•leuchtet:
Reader Modul ist betriebsbereit und hat Kommuni-
kation mit dem PC
V3 blau •leuchtet:
Aktive Kommunikation mit einem Transponder
3.4 Hardware Bootloader: J1 / X2
Der Jumper J1 dient zur Aktivierung des Hardware Bootloaders, der einen Firmwareupdate über
die RS232-TTL Schnittstelle an X2 ermöglicht. Da das Reader Modul auch über einen Software
Bootloader verfügt, sollte die Option des Hardware Bootloaders nur im Notfall benutzt werden.
Näheres zum Programmieren des Reader Moduls kann in der entsprechenden Application Note
"Firmware Update" nachgelesen werden.
Jumper J1 Mode
M0 und M2 Aktivierung des Hardware-Bootloaders : Nach einem Reset startet die CPU des Reader Moduls seinen Hardware
Bootloader und kann über diesen neu programmiert werden..
Alle OFF Standardeinstellung
Stecker
X2 Beschreibung
1
2nicht verwenden
3RS232-TTL:TxD
4RS232-TTL:GND
5RS232-TTL:RxD
6
7
8
9
10
nicht verwenden

OBID® classic-pro Montage ID CPR.M04.P/AB-U2
FEIG ELECTRONIC GmbH Seite 9 von 24 M70100-0de-ID-B.doc
D E U T S C H
3.5 Montagehinweise
Folgende mögliche Beeinflussungen durch die Umgebung sollten beim Einbau eines RFID Rea-
ders generell beachtet werden.
3.5.1 Metallische Umgebung
Beim Einbau eines ID CPR.M04.P/AB-U2 in ein anderes Gerät ist darauf zu achten, dass sich
möglichst keine Metallflächen bzw. Metallteile in der direkten Umgebung der Antenne(n) befinden,
da diese die Antenne verstimmen und so das magnetische Feld reduzieren. Dies wirkt sich dann in
einer reduzierten Lesereichweite des Reader Moduls aus.
Der Abstand zwischen Antenne und Metallfläche sollte mindestens 3 cm betragen. Auch
andere Leiterplatten verhalten sich je nach Kupferauflage, wie Metallflächen.
Auch der Bereich zwischen Antenne und Transponder, sowie der Bereich auf der anderen Seite
des Transponders sollte frei von Metallteilen sein.
Da jede Veränderung der metallischen Umgebung zu einer Verstimmung der Antenne und dadurch
einer Beeinträchtigung der Funktion führt, sollten sich keine beweglichen Metallteile in der Nähe
der Antenne befinden.
3.5.2 EMV-Beeinflussung über Zuleitungen
Trotz der internen EMV-Filter können Störungen auf den Zuleitungen zu Beeinträchtigungen der
Kommunikation zwischen Reader Modul und Transponder führen.
Beim Einbau eines ID CPR.M04.P/AB-U2 in ein anderes Gerät sollte auf eine möglichst saubere,
störfreie Spannungsversorgung geachtet werden.
3.5.3 EMV-Beeinflussung über magnetische Felder
Elektromagnetische Wechselfelder in der Nähe der Antenne oder des Reader Moduls können ne-
gativen Einfluss auf die Funktion haben.
Quellen solcher magnetischen Störfelder können z.B. Spulen innerhalb eines primär oder sekun-
där getakteten Netzteils sein. Ggf. sind Abschirmmaßnahmen zur Unterdrückung solcher Stör-
quelle anzuwenden.

OBID® classic-pro Montage ID CPR.M04.P/AB-U2
FEIG ELECTRONIC GmbH Seite 10 von 24 M70100-0de-ID-B.doc
D E U T S C H
4 Funkzulassungen
4.1 Europa (CE)
Die Funkanlage entspricht, bei bestimmungsgemäßer Verwendung den grundlegenden Anforde-
rungen des Artikels 3 und den übrigen einschlägigen Bestimmungen der R&TTE Richtlinie
1999/5/EG vom März 99.
Equipment Classification gemäß ETSI EN 300 330 und and ETSI EN 301 489: Class 2

OBID® classic-pro Montage ID CPR.M04.P/AB-U2
FEIG ELECTRONIC GmbH Seite 11 von 24 M70100-0de-ID-B.doc
D E U T S C H
5 Technische Daten
Anschlussstecker •1 x USB - B connector - female
•2 x 2 pol. Stiftleiste (Rastermaß 2,54 mm)
externe Antenne
•1 x 10 pol Stiftleiste (Rastermaß 2,54 mm)
Firmwareupdate über Hardware Bootloader
Spannungsversorgung via USB high power hub
Stromaufnahme max. 500 mA
Temperaturbereich Betrieb
Lagerung -20°C bis +70°C
-40°C bis +85°C
Betriebsfrequenz 13.56 MHz
Sendeleistung 750 mW ±1 dB
Antenne Anschlussmöglichkeit für 2 x externe 50 ΩAntennen
(Q = 5 bis 12), umschaltbar über integrierten Multiplexer
Unterstützte Transponder
(Lesen und Schreiben)
•ISO 14443-3 und -4; Typ-A und Typ-B kompatibel
z. B. mifare®standard, mifare®ultralight, mifare®
DESFire, SmartMX, my-d® SLE44R35S, SLE55R..,
SLE66.., ST19WR.., etc.
•JewelTM
RF Datenrate 106, 212, 424, 848 kBit / s
Schnittstelle USB 2.0 High Speed
Kommunikationsprotokoll FEIG ISO Reader Protokoll
EEPROM (für Parameter) 1 kB (10.000 Schreibzyklen)
FLASH 64 kB (Software Update über Schnittstelle möglich)
Zulassung Funk EN 300 330
EMV EN 301 489
Sicherheit EN 60950

OBID® classic-pro Montage ID CPR.M04.P/AB-U2
FEIG ELECTRONIC GmbH Seite 12 von 24 M70100-0de-ID-B.doc
D E U T S C H
5.1 Abmessungen
5.2 Optionales Zubehör
Artikel Artikel-Nr. Beschreibung
ID ISC.ANT40/30-A Antenne 1967.000.00 50 ΩAntenne
Kabellänge ca. 50cm
Abmessungen ca. 40 x 30 mm
ID ISC.ANT100/100-A Antenne 1968.000.00 50 ΩAntenne
Kabellänge ca. 50cm
Abmessungen ca. 100 x 100 mm
65
107,5
grün
blau
FE 596
Ø6
6,5
6,5
Ø2,5
Ø2,5
116
135,4
55,8
76
27,5
2,54
2,54
2,54
2,54
30
3,8
6,1
X2
X3
J1 M0M2LH
X7
X9
4,8
V2
V3
11,1
1
2
10 9
1
1
1
9
2
10
X10
45
57,2

OBID® classic-pro Montage ID CPR.M04.P/AB-U2
FEIG ELECTRONIC GmbH Seite 13 von 24 M70100-0de-ID-B.doc
D E U T S C H

OBID® classic-pro Installation ID CPR.M04.P-AB-U2
FEIG ELECTRONIC GmbH Page 14 of 24 M70100-0de-ID-B.doc
E N G L I S H
Note
©Copyright 2007 by
FEIG ELECTRONIC GmbH
Lange Strasse 4
D-35781 Weilburg-Waldhausen
Tel.: [phone]
http://www.feig.de
With the edition of this document, all previous editions become void. Indications made in this manual may be
changed without previous notice.
Copying of this document, and giving it to others and the use or communication of the contents thereof are
forbidden without express authority. Offenders are liable to the payment of damages. All rights are reserved
in the event of the grant of a patent or the registration of a utility model or design.
Composition of the information in this document has been done to the best of our knowledge. FEIG
ELECTRONIC GmbH does not guarantee the correctness and completeness of the details given in this
manual and may not be held liable for damages ensuing from incorrect or incomplete information. Since,
despite all our efforts, errors may not be completely avoided, we are always grateful for your useful tips.
The instructions given in this manual are based on advantageous boundary conditions. FEIG ELECTRONIC
GmbH does not give any guarantee promise for perfect function in cross environments and does not give
any guaranty for the functionality of the complete system which incorporates the subject of this document.
FEIG ELECTRONIC call explicit attention that devices which are subject of this document are not designed
with components and testing methods for a level of reliability suitable for use in or in connection with surgical
implants or as critical components in any life support systems whose failure to perform can reasonably be
expected to cause significant injury to a human. To avoid damage, injury, or death, the user or application
designer must take reasonably prudent steps to protect against system failures.
FEIG ELECTRONIC GmbH assumes no responsibility for the use of any information contained in this docu-
ment and makes no representation that they free of patent infringement. FEIG ELECTRONIC GmbH does
not convey any license under its patent rights nor the rights of others.
OBID®and OBID i-scan®is a registered trademark of FEIG ELECTRONIC GmbH.
I-CODE®and mifare®is a registered trademark of Philips Electronics N.V.
my-d®is a registered trademark of Infineon Technologies AG
Tag-itTM is a registered trademark of Texas Instruments Incorporated

OBID® classic-pro Installation ID CPR.M04.P-AB-U2
FEIG ELECTRONIC GmbH Page 15 of 24 M70100-0de-ID-B.doc
E N G L I S H
Contents
1 Safety Instructions / Warning - Read before start-up ! 16
2 Introduction 17
3 Installation and Connection 18
3.1 USB and Power Supply: X7........................................................................................18
3.2 Connection of external Antennas: X9 / X10..............................................................18
3.3 Optical Indicators: V2 / V3..........................................................................................19
3.4 Hardware Bootloader: J1 / X2.....................................................................................19
3.5 Installation notes.........................................................................................................20
3.5.1 Metallic surroundings ....................................................................................................20
3.5.2 EMC effects on cables ..................................................................................................20
3.5.3 EMC effects from magnetic fields..................................................................................20
4 Approval 21
4.1 Europa (CE)..................................................................................................................21
5 Technical Data 22
5.1 Dimensions..................................................................................................................23
5.2 Optional Accessory.....................................................................................................23

OBID® classic-pro Installation ID CPR.M04.P-AB-U2
FEIG ELECTRONIC GmbH Page 16 of 24 M70100-0de-ID-B.doc
E N G L I S H
1 Safety Instructions / Warning - Read before start-up !
•The device may only be used for the intended purpose designed by for the manufacturer.
•The operation manual should be conveniently kept available at all times for each user.
•Unauthorized changes and the use of spare parts and additional devices which have not been
sold or recommended by the manufacturer may cause fire, electric shocks or injuries. Such
unauthorized measures shall exclude any liability by the manufacturer.
•The liability-prescriptions of the manufacturer in the issue valid at the time of purchase are valid
for the device. The manufacturer shall not be held legally responsible for inaccuracies, errors,
or omissions in the manual or automatically set parameters for a device or for an incorrect
application of a device.
•Repairs may only be executed by the manufacturer.
•Installation, operation, and maintenance procedures should only be carried out by qualified
personnel.
•Use of the device and its installation must be in accordance with national legal requirements
and local electrical codes .
•When working on devices the valid safety regulations must be observed.
•Special advice for carriers of cardiac pacemakers:
Although this device doesn't exceed the valid limits for electromagnetic fields you should keep
a minimum distance of 25 cm between the device and your cardiac pacemaker and not stay in
an immediate proximity of the device respective the antenna for some time.

OBID® classic-pro Installation ID CPR.M04.P-AB-U2
FEIG ELECTRONIC GmbH Page 17 of 24 M70100-0de-ID-B.doc
E N G L I S H
2 Introduction
The RFID reader module ID CPR.M04.P/AB-U2 is designed for reading and writing of common
13.56 MHz Transponders according ISO 14443 Type A and ISO 14443 Type B.
A distinguish character of the reader module ID CPR.M04.P/AB-U2 is the integrated antenna mul-
tiplexer for switching between two external antennas alternating. A special circuit on the multiplexer
in addition with special designed antennas makes it possible to use two proximate located anten-
nas without influencing each other. FEIG ELECTRONIC can support you in design of individual
antennas. Please ask your supplier about this service.
The internal antenna multiplexer is suitable for the integration into ticket printers, OCR scanner and
other automates if the application requires two different positions for Transponder communication.
The well known FEIG ISO Host-Protocol and the available OBID®SDKs allows an easy and fast
integration into individual applications.

OBID® classic-pro Installation ID CPR.M04.P-AB-U2
FEIG ELECTRONIC GmbH Page 18 of 24 M70100-0de-ID-B.doc
E N G L I S H
3 Installation and Connection
Fig 3-1: Connector positions
3.1 USB and Power Supply: X7
The connection with a PC and the power supply takes place through the USB connector X7 via a
standard USB 2.0 cable with A-B connectors. The USB-interface must support a current of 500 mA
(High Powered Interface)!
3.2 Connection of external Antennas: X9 / X10
The Reader module ID CPR.M04-AB-U2 is designed to connect two external 50 ΩAntennas. A
antenna quality in a range between Q= 5 to Q = 12 is recommended.
Connector Pin. Function Description
1GND
X9 2 Signal Antenna 1
1GND
X10 2 Signal Antenna 2
grü
n
bla
u
FE 596
X2
X3
J1
X7
X9
V2
V3 1
2
10 9
1
1
1
9
2
10
X10
M0 M2

OBID® classic-pro Installation ID CPR.M04.P-AB-U2
FEIG ELECTRONIC GmbH Page 19 of 24 M70100-0de-ID-B.doc
E N G L I S H
3.3 Optical Indicators: V2 / V3
The Reader Module ID CPR.M04-AB-U2 is equipped with a green LED (V2) and a blue LED (V3).
After powering on or after a reset both LEDs are flashing together for approx. 2 sec.
During operation the LED's indicating the following operating status:
LED Color Description
V2 green
•flashing:
Reader is ready for operation but has currently no
communication with the PC.
•permanent:
Reader is ready for operation and has communica-
tion with the PC.
V3 blue •permanent:
Active Communication with a Transponder.
3.4 Hardware Bootloader: J1 / X2
With Jumper J1 the hardware bootloader can be activated. The hardware bootloader uses the
RS232-TTL interface (X2). The usage of the hardware bootloader is only necessary, after a normal
updates via the USB interface fails.
Further details about the Firmware update are described in a separate manual.
Jumper J1 Mode
M0 und M2 Activates the hardware-bootloader : After a Reset the Reader starts the hardware bootloader for a firmware
update.
Alle OFF default
Connector
X2 Description
1
2do not use
3RS232-TTL:TxD
4RS232-TTL:GND
5RS232-TTL:RxD
6
7
8
9
10
do not use

OBID® classic-pro Installation ID CPR.M04.P-AB-U2
FEIG ELECTRONIC GmbH Page 20 of 24 M70100-0de-ID-B.doc
E N G L I S H
3.5 Installation notes
Be aware of the following possible environmental factors when installing an ID CPR.M04.P/AB-U2
into another device.
3.5.1 Metallic surroundings
When installing an ID CPR.M04.P/AB-U2 into another device, be sure that there are no metal sur-
faces or objects in the direct vicinity of the reader if possible. These can detune the antenna and
thus reduce the magnetic field of the integrated antenna. This will in turn result in reduced read
distances for the reader.
The distance between the reader and a metal surface should be at least 3 cm. Note that
even other circuit boards may act line metal objects depending on how much copper they
contain.
If a metallic surrounding cannot be avoided, stable function should at least be ensured by keeping
the distance as great as possible.
The area between the antenna and transponder as well as the area on the other side of the trans-
ponder should also be kept clear of metal parts.
Since any change in the metallic environment will result in detuning of the integrated antenna and
therefore to impaired function, no moving metal parts, such as metallic fans, should be allowed in
the vicinity of the reader.
3.5.2 EMC effects on cables
In spite of the internal EMC filters inside the reader, high levels of noise on the supply voltage can
result in impairment of the communication between the reader and transponder.
When installing an ID CPR.M04.P/AB-U2 into another device, be sure therefore that a clean,
noise-free power supply is used.
3.5.3 EMC effects from magnetic fields
Since in this type of RFID-Technology the communication between the reader and transponder
takes place by modulation of a magnetic field, alternating magnetic fields in the vicinity of the an-
tenna can have a negative impact on its function.
Sources of such magnetic interference fields include coils within a primary or secondary switching
power supply.
When determining the position of the reader and antenna within a device, check the device for any
possible sources of interference as described above. If necessary, use shielding to suppress such
interference.
