Fenix GR 300 Service manual

Návod k montáži a použití / Mounting and operating instructions
N183/R10 (18.07.17)
GR panel
Skleněný panel
Glass panel

2
Důležité bezpečnostní pokyny — VÝSTRAHA :
• Jestli-že je sklo poškozeno, topidlo se nesmí používat.
• V žádném případěpanel nezakrývejte. Nápis„NEZAKRÝVAT“ upozorňuje, že jakýkoliv
materiál, kterým je zakryt panel může způsobit požár.
• Věnujte pozornost výběru správného typu kotvících prvků(hmoždinek), zejména u sád-
rokartonových/sádrovláknitých a pórobetonových konstrukcí. V případěpotřeby kon-
zultujte kotvení s odbornou firmou nebo výrobcem – například www.fischer-cz.cz
• Toto topidlo není vybaveno zařízením pro kontrolu teploty místnosti. Nepoužívejte toto
topidlo v malých místnostech, jsou-li obsazeny osobami, které nejsou schopny opustit
tuto místnost vlastními silami, není-li zajištěn trvalý dozor.
• Tento spotřebičmohou používat děti ve věku 8 let a starší, a osoby se sníženými fyzic-
kými, smyslovými nebo mentálními schopnostmi nebo nedostatkem zkušeností a zna-
lostí, pokud jsou pod dozorem nebo byli poučeni o používání spotřebiče bezpečným
způsobem a rozumí případným nebezpečím.
• Děti si se spotřebičem nesmějí hrát. Čištění a údržbu vykonávanou uživatelem nesmí
vykonávat děti bez dozoru. Dětem mladším 3 let by měl být zamezen přístup ke spotře-
biči, pokud nejsou trvale pod dozorem.
• Děti ve věku od 3 do 8 let musí tento spotřebičzapínat/vypínat pouze za předpokladu,
že byl umístěn nebo nainstalován ve své zamýšlené normální provozní poloze, a pokud
jsou pod dozorem nebo byly poučeny o používání spotřebiče bezpečným způsobem a
rozumí případným nebezpečím. Děti ve věku od 3 do 8 let nesmějí zasouvat vidlici do
zásuvky, regulovat a čistit spotřebičnebo vykonávat údržbu prováděnou uživatelem.
Upozornění: Některé části tohoto výrobku se mohou stát velmi horkými a způsobit
popálení. Zvláštní pozornost musí být věnována přítomnosti dětí a hendike-
povaných lidí.

3
Montážní návod
Instalace, elektrické připojení a první uvedení do provozu smí provádět
pracovník s odpovídající kvalifikací (dle vyhl. 50/78 Sb.). Panely jsou určeny
k montáži na stěnu. Jiný způsob montáže musí být konzultován s výrobcem.
Odstupy
Odstup spodní hrany spotřebiče od podlahy nesmí být menší než 50 mm,
doporučeno 150 mm. Odstup na stranu, např. k nábytku, musí být minimál-
ně100 mm a směrem nahoru minimálně100 mm (viz. obr. 2).
V koupelnách musí být panel instalován ve shoděs ČSN 33 2000-7-701 a
smí být umístěn v souladu s obr. 1 v zónách 2 a 3.
Panel je zařízení třídy II a je chráněn proti stříkající vodě, krytí IP 44. Panel
nesmí být umístěn přímo pod zásuvkou elektrického proudu.
El. instalaci je nutné vybavit 2 pólovým vypínáním, u něhož se vzdálenost
rozpojených kontaktůrovná min. 3 mm.
Montáž
Panel je zabalen samostatněv kartonové krabici a k uchycení na stěnu
slouží upevňovací konzoly. Panel lze na stěnu instalovat na délku nebo šířku,
stropní montáž je zakázána (obr. 4). Otvory pro konzoly vyvrtejte dle
obr. 5 (instalace na délku panelu) nebo dle obr. 6 (instalace na šířku pane-
lu). Rozměry A jsou rozteče vrtaných otvorůa rozměry B, C a D jsou mini-
mální vzdálenosti otvorůod okolních předmětů.
Konzoly upevněte ke stěněvruty do hmoždinek (nejsou součástí výrobku),
tyto je nutno volit s ohledem na druh materiálu stěny a na vyšší hmotnost
panelu, (pro sádrokartón tl. min. 12,5mm například MOLLY/Rigips, HART-
MUT/Kanuf).
Panel zavěste na konzoly vždy za horní dva šrouby (dle způsobu zavěšení) a
ke konzole pevněutáhněte připravenými maticemi s podložkou. Upevňovací
matice jsou našroubovány na dvou šroubech panelu připraveny pro zavěšení
naležato.
K panelu jsou přibaleny kroměupevňovacích konzol také stavěcí opěrky,
kterými se po našroubování na spodní šrouby panelu vymezí odstupová
vzdálenost panelu od stěny a krytky upevňovacích konzol (obr.3).
Na obr. 3 je zobrazen boční pohled na panel po zavěšení na stěnu.
obr. 4
obr. 3
obr. 2

4
Elektrická instalace
Panel je vybaven dvoužilovým kabelem na 1/N 230 V / 50 Hz. Přívodní vodiče mohou být opatřeny vidlicí (exportní trhy), odstranění vidlice
a zkrácení přívodního vodiče není důvodem pro ztrátu záruky.
Barevné značení vodičů:
Fáze – hnědý,
Střední(pracovní) vodič– modrý.
Napájecí kabel je připojený do krabice na stěně, viz. obr. 3. Jestliže je napájecí přívod spotřebiče poškozen, musí být nahrazen výrobcem
nebo jeho servisním technikem nebo podobněkvalifikovanou osobou, aby se tak zabránilo vzniku nebezpečné situace.
Ovládání panelu
Doporučujeme zajistit ovládání panelu externím prostorovým termostatem s vypínačem.
Prostorový termostat udržuje nastavenou teplotu vzduchu v místnosti.
Panel je dále vybaven omezovacím termostatem, který zajišuje, že maximální teplota panelu nepřekročí 90 °C.
Demontáž panelu
Před uvolněním upevňovacích konzol odpojíme pomocí dvoupólového vypínače panel od sítě. S použitím nářadí uvolněte montážní šrouby a
panel nadzvedněte svisle nahoru tak, aby se konzoly uvolnily ze šroubů. Dále je nutné odpojit napájecí kabel z krabice na zdi.
Upozornění
Jakékoliv zásahy do panelu smí provádět pouze kvalifikovaná osoba.
Před zahájením takové práce musí být panel vypnut od zdroje proudu.
Jelikož se jedná o křehký materiál, je nutné dbát zvýšené opatrnosti při
přepravě, manipulaci a montáži.
Důležité bezpečnostní pokyny — VÝSTRAHA
V žádném případěpanel nezakrývejte. Nápis„NEZAKRÝVAT“ upozorňu-
je, že jakýkoliv materiál, kterým je zakryt panel může způsobit požár.
Před panel se nesmí stavět žádný nábytek ani věšet záclony (viz.
obr. 7) a musí být zaručena volná cirkulace vzduchu. Pravidelně, mini-
málněpokaždé před zahájením topné sezóny odstraňujte prach z
panelu. Nedotýkejte se panelu z vany nebo sprchy!
W A1
(mm) B1 (mm) C1 (mm) D1 (mm)
300 460 220 465 220
500 660 220 565 220
700 800 220 565 250
900 800 220 765 300
W A2
(mm) B2 (mm) C2 (mm) D2 (mm)
300 260 220 665 220
500 360 220 865 220
700 360 250 1035 220
900 560 300 1085 220

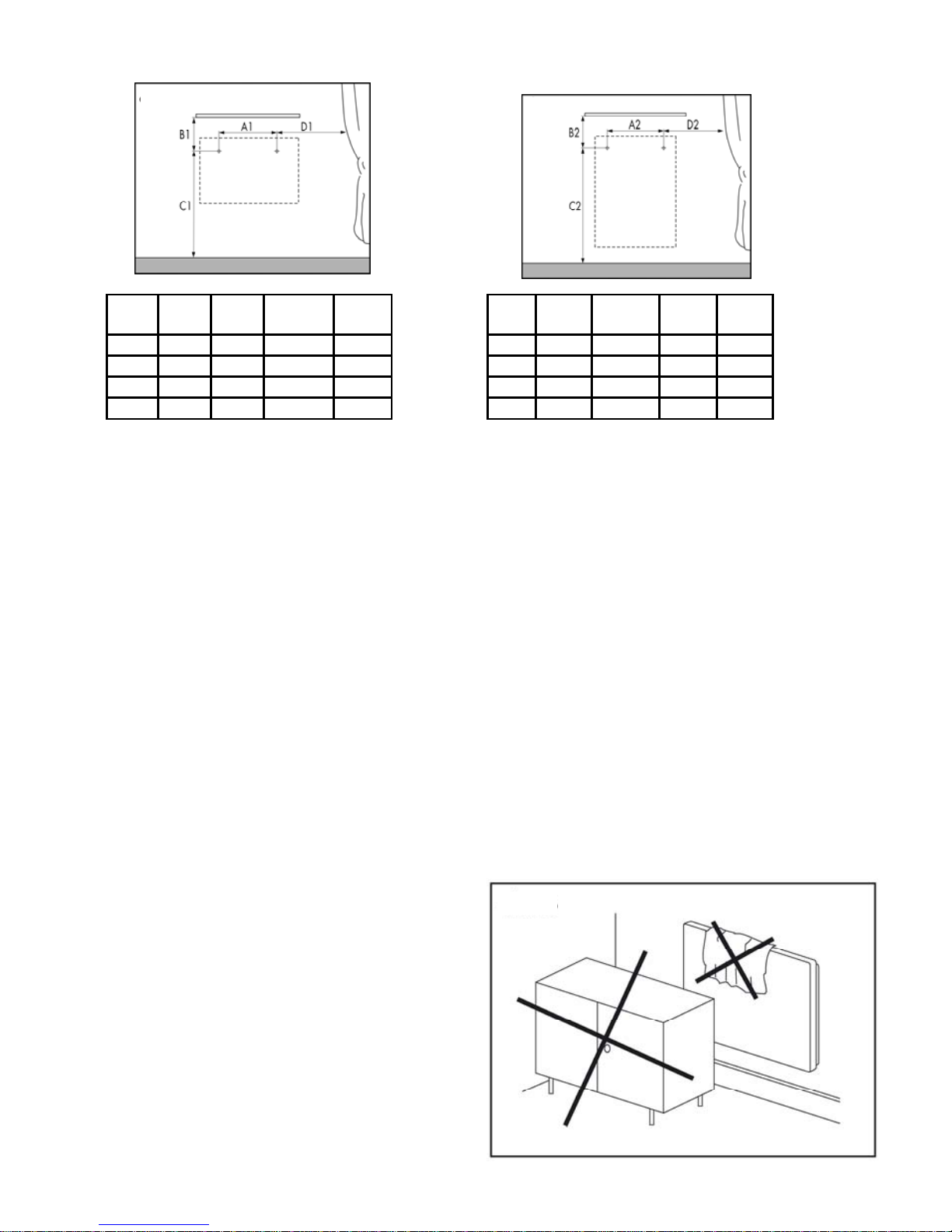

obr. 5 obr. 6
obr. 7

5
Pokyny pro čištění panelu:
Plochu skla čistěte vždy celoplošně, nikdy ne bodově. Čištění je nutné provádět za vlhka!
Doporučené jsou čistící přípravky na sklo obsahující alkoholy:
Clin - čističoken (s alkoholem) ve spreji od firmy "Henkel"
Vitro - průmyslový čističoken a zrcadel (2-butoxyethanol) od firmy "Amstutz produkte AG"
Veškeré výrobky obsahující kyselinu fluorovodíkovou nebo deriváty fluoru jsou zakázány, protože mohou zničit povlak
a povrch skla.
Vysoce kyselé a zásadité výrobky jsou zakázány, stejnějako abrazivní výrobky.
Po nanesení čistícího prostředku používáme měkký,čistý, netřepící se bavlněný hadřík. Při vlastním čištění nevyvíjet žádný velký tlak, kterým
by mohlo dojít k odření nebo k vytvoření map na povrchu skla. Sklo utírat tímto způsobem tak dlouho, dokud se čistící prostředek rovnoměr-
něneosuší. Čím rovnoměrnější je vlhký povrch, tím menší je nebezpečí vzniku map. Nikdy nevytírat dosucha velkým tlakem! Jestliže se
přesto na skle vyskytnou mapy, postup prosím opakujte.
Skleněný panel musí být chráněn před agresivními látkami typu vápna, sody, cementu apod., nesmí přijít do styku se všemi druhy barev a
laků.
Technické údaje
• Panel je možné montovat na podklady třídy hořlavosti C, D.
• Hloubka panelu včetnědržáku 70mm
TYP Rozměry (mm)
(DxŠxH)
Hmotnost
(kg)
Výkon
(W)
Proud
(A)
Napětí
(V) AC
Třída
ochrany
Krytí
GR 300 700x500x12 14 300 1,3
230 V II IP 44
GR 500 900x600x12 21 500 2,2
GR 700 1100x600x12 26 700 3
GR 900 1200x800x12 38 900 3,9

6
Záruční podmínky
Dodavatel poskytuje na výrobky záruku 24 měsícůod data prodeje. Záruka se nevztahuje na vady způsobené dopravou, nedbalou manipula-
cí a neodbornou montáží. Záruka se rovněž nevztahuje na neodborný zásah do panelu a na běžné opotřebení výrobku.
Potvrzení o prodeji:..................................................................................................................................
Datum prodeje:....................................................................Výrobní číslo:.............................................
Prodejce:.............................................................................
Fenix s.r.o.
Jaroslava Ježka 1338/18a, 790 01 Jeseník
tel.: [phone], fax: [phone]
e-mail: [email protected] , http://www.fenixgroup.eu
Fenix Trading s.r.o.
Slezská 2, 790 01 Jeseník
tel.: [phone], fax: [phone]
e-mail: [email protected] , http://www.fenixgroup.eu

7
Important safety instructions - WARNING
• If the glass is damaged, the heating device cannot be used.
• In no case do cover the panel. The notice „DO NOT COVER" warns that any material,
by which the panel is covered, can cause the fire. ¨
• Be careful to choose the right type of anchoring element (wall plug), particularly when
dealing with plasterboard/gypsum fibreboard and porous concrete structures. If ne-
cessary, consult a specialised firm or manufacturer about anchoring - for example
http://www.fischer.co.uk/Home.aspx
• This heater isn´t fitted with a room temperature control device. Do not use this heater
in small rooms if they are occupied by people who cannot leave the room by them-
selves unless permanent supervision is provided.
• This appliance can be used by children from the age of 8 and older, and persons with
lower physical, sensory or mental abilities or a lack of experience or knowledge provid-
ing they are under supervision or have been trained in the use of the appliance in a
safe manner and understand the possible danger. Children may not play with the
appliance. Cleaning and maintenance by the user must not be carried out by children
without supervision. Children under 3 years of age should be prevented from accessing
the appliance, unless they are constantly supervised.
• Children from 3 to 8 years of age may switch the appliance on/off only if it is placed or
installed in its intended standard operating position and if they are under supervision or
have been instructed in the safe use of the appliance and if they understand the possi-
ble danger. Children from 3 to 8 years of age mustn´t insert the plug into the socket,
control or clean the appliance or carry out maintenance that is to be done by the user.
WARNING – Some parts of this product may become very hot and cause burns. Special
attention must be paid to this fact in the presence of children and handicapped
persons.

8
Mounting instructions
Installation, electric connection and first commissioning can by performed by
worker with adequate qualification. Panels are intended for installation on a
wall. The manufacturer must be consulted before any other form of installa-
tion is attempted.
Distances
Distance of the lower edge of the appliance from the floor must not be
smaller than 50 mm, 150 mm recommended. Distance sidelong, e.g. to
furniture, must be minimum 100 mm (see picture 2). In Bathrooms, the
panel must be installed in conformity with IEC 364-7-701:1984 and may be
located in compliance with the picture 1 in the zones 2 and 3. The panel is
gadget of the class II and is protected against spraying water, protection IP
44. The panel must not be located directly under mains outlet. Electrical
installation is to be equipped with double pole switch, by which the distance
of open contacts is equal to min. 3 mm.
Mounting
The panel is wrapped separately in a cardboard cover and for mounting on
the wall serves mounting consoles. The panel can be installed on the wall
lengthwise or widthwise; mounting the panel on the ceiling is forbidden
(pic. 4). Drill the holes for the mounting brackets according to pic. 5
(lengthwise panel installation) or pic. 6 (widthwise installation). Dimensions
A are hole spacing's and dimensions B, C and D are minimum dimensions of
holes from surrounding objects.
Please, fix consoles on the wall by means of spins in wall plugs (they are not
part of the products), these are to be chosen with regard to kind of wall
material and higher weight of the panel (for drywall thickness. min. 12.5 mm
for example MOLLY / Rigips, Hartmut / Kanuf).
Please, hang the panel on the consoles always on upper two screws
(according to the hang) and tighten fast by means of prepared nuts with
washers. Mounting nuts are screwed on two screws of the panel, prepared
to hang them horizontally.
Besides mounting consoles, also adjusting supports are added to the panel,
by which after screwing on the lower screws of the panel, the distance of
the panel from the wall is defined and the mounting bracket cover (pic. 3).
On the picture 3, the side view on the panel after hang on the wall is dis-
played.

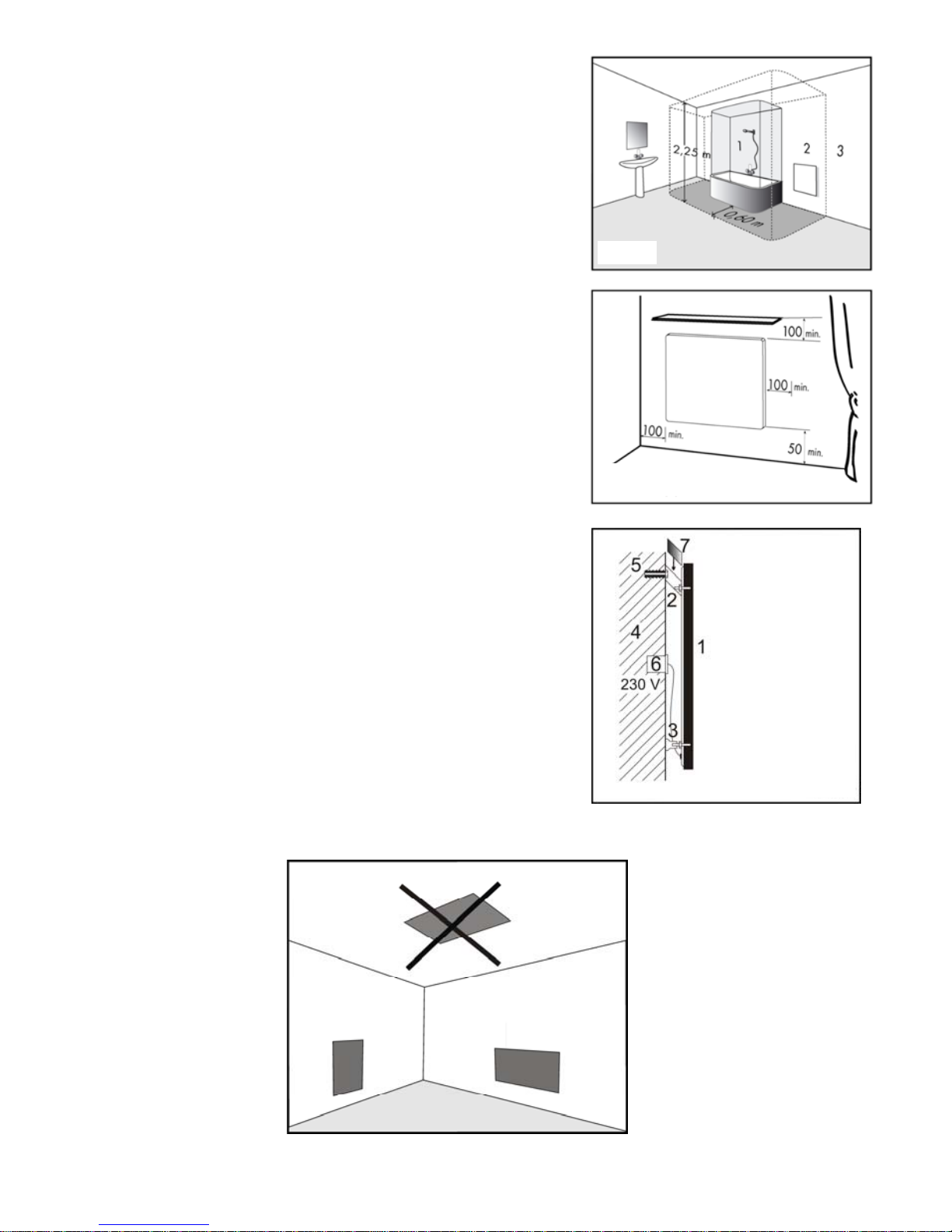

Pic.2
Pic.1
Dimensions are stated in mm
Pic.4
1. Glass panel
2. Consoles
3. Adjusting supports
4. Wall
5. Wall plugs with spins
6. Terminal box
7. Bracket cover
Pic.3

9
Electrical installation
The panel is equipped with two core cables for 1/N 230 V / 50 Hz. The cable can be fitted with a plug (export markets), removal of the plug
and shortening of the supply lead will not result in loss of warranty.
Coloured marking of conductors:
Phase - brown,
Neutral (work) conductor - blue.
Feeder cable is connected to the box on the wall, see picture 3. If the supply cord of the appliance is harmed, it must be replaced by produc-
er or its service engineer or by similar qualified person to prevent creation of a danger situation.
Panel control
We recommend ensuring the panel control by means of extern space thermostat with switch.
The space thermostat preserves a set temperature of the air in the room.
The panel is also equipped with brake thermostat, which ensures that maximum temperature does not exceed 90 °C.
Panel dismounting
Before loosening of mounting consoles, we disconnect the panel from the mains by means of double pole switch. With use of tools, please,
loosen mounting screws and lift the panel vertically upwards in such a way to loosen consoles out of screws. Next, it is necessary to discon-
nect the feeder cable from the box on the wall.
Notice
Any intervention in the panel can be performed only by a qualified person. Before beginning such a work, the panel must be disconnected
from the current source. Because it is a fragile material, it is necessary to take care during transfer, handling and mounting.
Pic.5 Pic.6
W A1
(mm) B1 (mm) C1 (mm) D1 (mm)
300 460 220 465 220
500 660 220 565 220
700 800 220 565 250
900 800 220 765 300
W A2
(mm) B2 (mm) C2 (mm) D2 (mm)
300 260 220 665 220
500 360 220 865 220
700 360 250 1035 220
900 560 300 1085 220

10
Pic.7
TYP Dimensions (mm)
(LxWxD)
Weight
(kg)
Power
(W)
Current
(A)
Voltage
(V) AC
Protection
class
Protection
GR 300 700x500x12 14 300 1,3
230 V II IP 44
GR 500 900x600x12 21 500 2,2
GR 700 1100x600x12 26 700 3
GR 900 1200x800x12 38 900 3,9
Important safety instructions - WARNING
In no case do cover the panel. The notice „DO NOT COVER" warns that any material,
by which the panel is covered, can cause the fire. It is not allowed to place any
furniture or to hang curtains before panel (see picture 7) and free air circulation must
be ensured. Regularly, at least before beginning of heating period, you should remove
dust from the panel. Do not touch the panel from the bath or shower!
Instructions for cleaning the panel:
Always clean the whole surface of the glass - never clean just small parts of it. Cleaning must be performed while the glass is wet! It is
recommended that the following glass cleaning agents which contain alcohol be used:
Clin – window cleaner spray (with alcohol), manufactured by Henkel
Vitro – an industrial window and mirror cleaner (2-butoxyethanol) made by Amstutz produkte AG
All products containing hydrofluoric acids or fluoride derivatives are prohibited as they may damage the coating and
surface of the glass.
Highly acidic or alkaline products are prohibited, and so are abrasive products.
After the application of cleaning agent, use a soft, clean, non-fraying cotton cloth. Do not apply any great pressure when carrying out the
cleaning itself, as this could cause scratches or smudges to appear on the surface of the glass. Wipe the glass in this way until the cleaning
agent dries up evenly. The more even the wet surface is, the lower the risk of smudging. Never use great pressure to wipe the glass dry! If
smudges appear on the glass anyway, please repeat the procedure.
The glass panel must be protected against aggressive substances such as lime, soda, cement, etc., and must not come into contact with any
kind of paint or varnish.
Technical data
• The panel may be mounted on the grounds of the flammability class C, D.
• Panel depth inclusive a holder is 70mm

11
Conditions of guarantee
The supplier provides for the products 24-month-guarantee since sale-by date. The guarantee does not refer to defects caused by transport,
careless handling and unauthorized mounting. The guarantee does not also refer to unauthorized intervention in panel and to ordinary wear
and tear of the product.
Certificate of sale:...................................................................................................................
Sell–by date:...........................................................Serial number:........................................
Seller:.......................................................................................................

12
Fenix s.r.o.
Jaroslava Ježka 1338/18a, 790 01 Jeseník
tel.: [phone], fax: [phone]
e-mail: [email protected] , http://www.fenixgroup.eu
Fenix Trading s.r.o.
Slezská 2, 790 01 Jeseník
tel.: [phone], fax: [phone]
e-mail: [email protected] , http://www.fenixgroup.eu
