Fenix GR 300 Service manual

Návod k montáži a použití / Mounting and operating instructions
N738/R00 (25.09.17)
GR +
Skleněný panel GR s bezdrátovým přijímačem Watts V26.
Glass panel with wireless receiver Watts V26.
Watts V26

2
obr.7
Upozornění

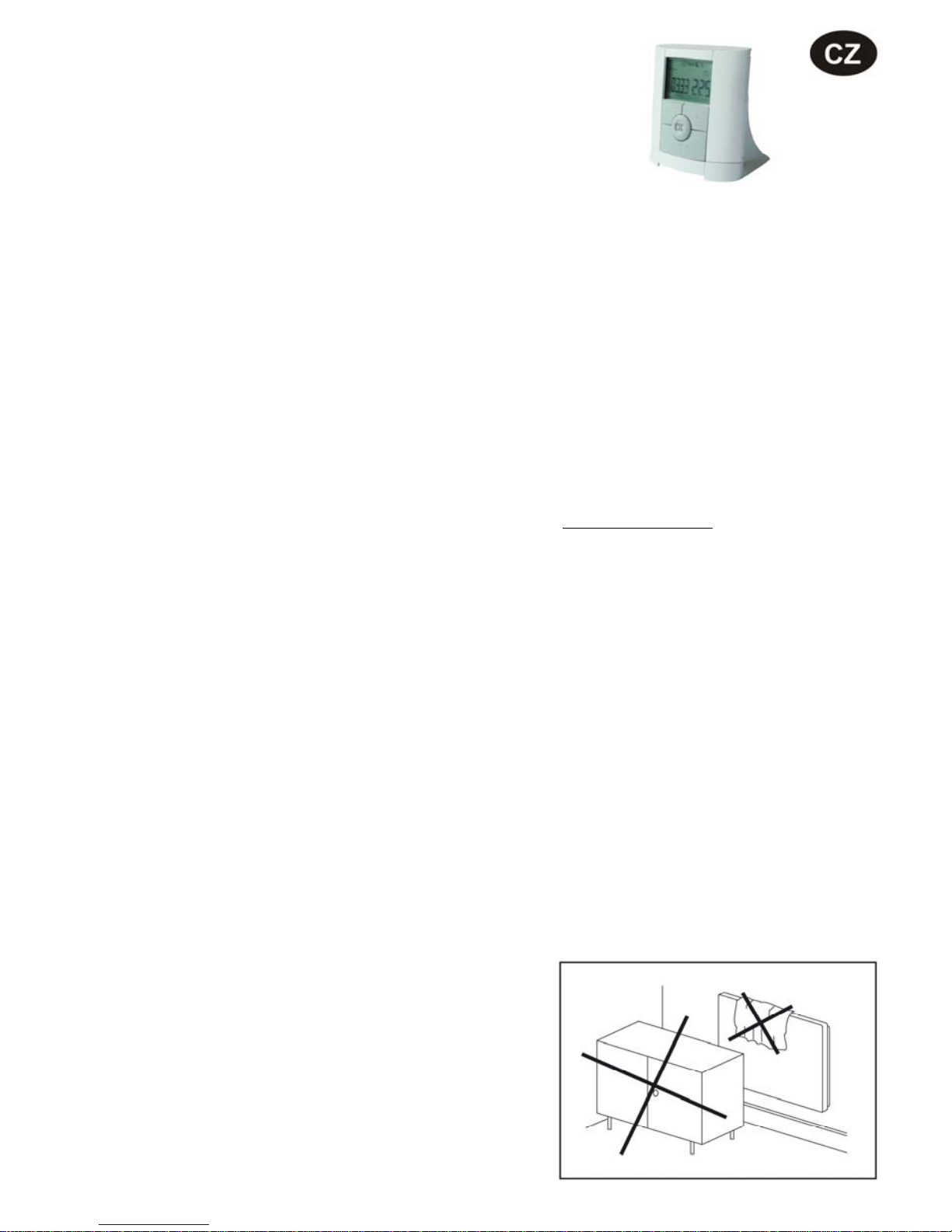

Nezbytné příslušenství: K panelu je nutné dokoupit termostat
Watts V22
• Jakékoliv zásahy do panelu smí provádět pouze kvalifikovaná osoba. Před zahájením tako-
vé práce musí být panel vypnut od zdroje proudu. Jelikož se jedná o křehký materiál, je
nutné dbát zvýšené opatrnosti při přepravě, manipulaci a montáži.
• V žádném případěpanel nezakrývejte. Nápis „NEZAKRÝVAT“ upozorňuje, že jakýkoliv
materiál, kterým je zakryt panel může způsobit požár. Před panel se nesmí stavět žádný
nábytek ani věšet záclony (viz. obr. 7) a musí být zaručena volná cirkulace vzduchu. Pravi-
delně, minimálněpokaždé před zahájením topné sezóny odstraňujte prach z panelu. Nedo-
týkejte se panelu z vany nebo sprchy!
• Jestli-že je sklo poškozeno, topidlo se nesmí používat.
• Věnujte pozornost výběru správného typu kotvících prvků(hmoždinek), zejména u sádro-
kartonových/sádrovláknitých a pórobetonových konstrukcí. V případěpotřeby konzultujte
kotvení s odbornou firmou nebo výrobcem – například www.fischer-cz.cz
• Toto topidlo není vybaveno zařízením pro kontrolu teploty místnosti. Nepoužívejte toto topi-
dlo v malých místnostech, jsou-li obsazeny osobami, které nejsou schopny opustit tuto
místnost vlastními silami, není-li zajištěn trvalý dozor.
• Tento spotřebičmohou používat děti ve věku 8 let a starší, a osoby se sníženými fyzický-
mi, smyslovými nebo mentálními schopnostmi nebo nedostatkem zkušeností a znalostí,
pokud jsou pod dozorem nebo byli poučeni o používání spotřebiče bezpečným způsobem a
rozumí případným nebezpečím. Děti si se spotřebičem nesmějí hrát. Čištění a údržbu vyko-
návanou uživatelem nesmí vykonávat děti bez dozoru. Dětem mladším 3 let by měl být
zamezen přístup ke spotřebiči, pokud nejsou trvale pod dozorem.
• Děti ve věku od 3 do 8 let musí tento spotřebičzapínat/vypínat pouze za předpokladu, že
byl umístěn nebo nainstalován ve své zamýšlené normální provozní poloze, a pokud jsou
pod dozorem nebo byly poučeny o používání spotřebiče bezpečným způsobem a rozumí
případným nebezpečím. Děti ve věku od 3 do 8 let nesmějí zasouvat vidlici do zásuvky,
regulovat a čistit spotřebičnebo vykonávat údržbu prováděnou uživatelem.
UPOZORNĚNÍ – Některé části tohoto výrobku se
mohou stát velmi horkými a způsobit popálení.
Zvláštní pozornost musí být věnována
přítomnosti dětí a hendikepovaných lidí.

3
Odstupy
Odstup spodní hrany spotřebiče od podlahy nesmí být menší než 50 mm.
Odstup na stranu, např. k nábytku, musí být minimálně100 mm a směrem
nahoru minimálně100 mm (viz. obr. 2).
V koupelnách musí být panel instalován ve shoděs ČSN 33 2000-7-701 a
smí být umístěn v souladu s obr. 1 v zónách 2 a 3.
Panel je zařízení třídy II a je chráněn proti stříkající vodě, krytí IP 44. Panel
nesmí být umístěn přímo pod zásuvkou elektrického proudu.
El. instalaci je nutné vybavit 2 pólovým vypínáním, u něhož se vzdálenost
rozpojených kontaktůrovná min. 3 mm.
Montáž
Panel je zabalen samostatněv kartonové krabici a k uchycení na stěnu
slouží upevňovací konzoly. Panel lze na stěnu instalovat na délku nebo šířku,
stropní montáž je zakázána (obr. 4). Otvory pro konzoly vyvrtejte dle obr. 5
(instalace na délku panelu) nebo dle obr.
6 (instalace na šířku panelu).
Rozměry A jsou rozteče vrtaných otvorůa rozměry B, C a D jsou minimální
vzdálenosti otvorůod okolních předmětů.
Konzoly upevněte ke stěněvruty do hmoždinek (nejsou součástí výrobku),
tyto je nutno volit s ohledem na druh materiálu stěny a na vyšší hmotnost
panelu (pro sádrokartón tl. min. 12,5mm například MOLLY/Rigips, HART-
MUT/Kanuf).
Panel zavěste na konzoly vždy za horní dva šrouby (dle způsobu zavěšení) a
ke konzole pevněutáhněte připravenými maticemi s podložkou. Upevňovací
matice jsou našroubovány na dvou šroubech panelu připraveny pro zavěšení
naležato.
K panelu jsou přibaleny kroměupevňovacích konzol také stavěcí opěrky,
kterými se po našroubování na spodní šrouby panelu vymezí odstupová
vzdálenost panelu od stěny a krytky upevňovacích konzol (obr.3).
Na obr. 3 je zobrazen boční pohled na panel po zavěšení na stěnu.
Panel musí být instalován tak, aby přijímačV26 byl vždy ve spodní části
panelu.
V26 je standardněmontován do pravého spodního rohu panelu z pohledo-
vé strany při horizontální poloze panelu.
Za přívodní vodiče a přijímačV26 je zakázáno panel přenášet. obr.4
obr.3
obr.1
obr.2

4
Elektrická instalace
Panel je vybaven dvoužilovým kabelem na 1/N 230 V / 50 Hz s vidlicí pro zapojení do zásuvky.
Jestliže je napájecí přívod spotřebiče poškozen, musí být nahrazen výrobcem nebo jeho servisním technikem nebo podobněkvalifikovanou
osobou, aby se tak zabránilo vzniku nebezpečné situace.
Ovládání panelu
Pomocí bezdrátového termostatu V 22 a přijímače V26, nastavení viz návody k výrobkům.
Panel je dále vybaven omezovacím termostatem, který zajišuje, že maximální teplota panelu nepřekročí 90°C.
Demontáž panelu
Před uvolněním upevňovacích konzol odpojíme pomocí dvoupólového vypínače panel od sítě. S použitím nářadí uvolněte montážní šrouby a
panel nadzvedněte svisle nahoru tak, aby se konzoly uvolnily ze šroubů. Dále je nutné odpojit napájecí kabel z krabice na zdi.
Technické údaje
• Hloubka panelu včetnědržáku 70mm
• Panel je možné montovat na podklady třídy hořlavosti C, D.
W A1
(mm) B1 (mm) C1 (mm) D1 (mm)
300 460 220 465 220
500 660 220 565 220
700 800 220 565 250
900 800 220 765 300
W A2
(mm) B2 (mm) C2 (mm) D2 (mm)
300 260 220 665 220
500 360 220 865 220
700 360 250 1035 220
900 560 300 1085 220
TYP Rozměry (mm)
(DxŠxH)
Hmotnost
(kg)
Výkon
(W)
Proud
(A)
Napětí
(V) AC
Třída
ochrany
Krytí
GR 300 700x500x12 14 300 1,3
230 V II
GR 500 900x600x12 21 500 2,2
GR 700 1100x600x12 26 700 3
GR 900 1200x800x12 38 900 3,9
IP 44
obr.5 obr.6

5
Pokyny pro čištění panelu
Plochu skla čistěte vždy celoplošně, nikdy ne bodově. Čištění je nutné provádět za vlhka!
Doporučené jsou čistící přípravky na sklo obsahující alkoholy:
Clin - čističoken (s alkoholem) ve spreji od firmy "Henkel"
Vitro - průmyslový čističoken a zrcadel (2-butoxyethanol) od firmy "Amstutz produkte AG"
Po nanesení čistícího prostředku používáme měkký,čistý, netřepící se bavlněný hadřík. Při vlastním čištění nevyvíjet žádný velký tlak, kterým
by mohlo dojít k odření nebo k vytvoření map na povrchu skla. Sklo utírat tímto způsobem tak dlouho, dokud se čistící prostředek rovnoměr-
něneosuší. Čím rovnoměrnější je vlhký povrch, tím menší je nebezpečí vzniku map. Nikdy nevytírat dosucha velkým tlakem! Jestliže se
přesto na skle vyskytnou mapy, postup prosím opakujte.
Veškeré výrobky obsahující kyselinu fluorovodíkovou nebo deriváty fluoru jsou zakázány, protože mohou zničit povlak a
povrch skla.
Vysoce kyselé a zásadité výrobky jsou zakázány, stejnějako abrazivní výrobky.
Skleněný panel musí být chráněn před agresivními látkami typu vápna, sody, cementu apod., nesmí přijít do styku se všemi druhy barev a
laků.
Záruční podmínky
Dodavatel poskytuje na výrobky záruku 24 měsícůod data prodeje. Záruka se nevztahuje na vady způsobené dopravou, nedbalou
manipulací a neodbornou montáží. Záruka se rovněž nevztahuje na neodborný zásah do panelu a na běžné opotřebení výrobku.
Potvrzení o prodeji:.................................................................................................................
Datum prodeje:...................................................Výrobní číslo:...............................................
Prodejce:.......................................................................................................

6
Pic.7
Important safety instructions - WARNING
Essential accessory: It is necessary to purchase a Watts V22
thermostat in order to use this panel.
• Any intervention in the panel can be performed only by a qualified person. Before beginning
such a work, the panel must be disconnected from the current source. Because it is a fragile
material, it is necessary to take care during transfer, handling and mounting.
• In no case do cover the panel. The notice „DO NOT COVER" warns that any material, by
which the panel is covered, can cause the fire. It is not allowed to place any furniture or to
hang curtains before panel (see picture 7) and free air circulation must be ensured. Regularly,
at least before beginning of heating period, you should remove dust from the panel. Do not
touch the panel from the bath or shower!
• If the glass is damaged, the heating device cannot be used.
• Be careful to choose the right type of anchoring element (wall plug), particularly when dealing
with plasterboard/gypsum fibreboard and porous concrete structures. If necessary, consult a
specialised firm or manufacturer about anchoring - for example http://www.fischer.co.uk/
Home.aspx
• This heater isn´t fitted with a room temperature control device. Do not use this heater in small
rooms if they are occupied by people who cannot be left in the room by themselves unless
permanent supervision is provided.
• This appliance can be used by children from the age of 8 and older, and persons with lower
physical, sensory or mental abilities or a lack of experience or knowledge providing they are
under supervision or have been trained in the use of the appliance in a safe manner and under-
stand the possible danger. Children may not play with the
appliance. Cleaning and maintenance by the user must not be carried out by children without
supervision. Children under 3 years of age should be prevented from accessing the appliance,
unless they are constantly supervised.
• Children from 3 to 8 years of age may switch the appliance on/off only if it is placed or in-
stalled in its intended standard operating position and if they are under supervision or have
been instructed in the safe use of the appliance and if they understand the possible danger.
Children from 3 to 8 years of age mustn´t insert the plug into the socket, control or clean the
appliance or carry out maintenance that is to be done by the user.
WARNING – Some parts of this product may be-
come very hot and cause burns. Special
attention must be paid to this fact in the
presence of children and handicapped
persons.

7
Distances
Distance of the lower edge of the appliance from the floor must not be
smaller than 50 mm. Distance sidelong, e.g. to furniture, must be minimum
100 mm (see picture 2). In Bathrooms, the panel must be installed in con-
formity with IEC 364-7-701:1984 and may be located in compliance with
the picture 1 in the zones 2 and 3. The panel is gadget of the class II and is
protected against spraying water, protection IP 44. The panel must not be
located directly under mains outlet.
Electrical installation is to be equipped with double pole switch, by which the
distance of open contacts is equal to min. 3 mm.
Mounting
The panel is wrapped separately in a cardboard cover and for mounting on
the wall serves mounting consoles. The panel can be installed on the wall
lengthwise or widthwise; mounting the panel on the ceiling is forbidden
(Picture 4). Drill the holes for the mounting brackets according to pict. 5
(lengthwise panel installation) or pict. 6 (widthwise installation). Dimensions
A are hole spacing's and dimensions B, C and D are minimum dimensions of
holes from surrounding objects.
Please, fix consoles on the wall by means of spins in wall plugs (they are not
part of the products), these are to be chosen with regard to kind of wall
material and higher weight of the panel (for drywall thickness. min. 12.5 mm
for example MOLLY / Rigips, Hartmut / Kanuf).
Please, hang the panel on the consoles always on upper two screws
(according to the hang) and tighten fast by means of prepared nuts with
washers. Mounting nuts are screwed on two screws of the panel, prepared
to hang them horizontally.
Besides mounting consoles, also adjusting supports are added to the panel,
by which after screwing on the lower screws of the panel, the distance of
the panel from the wall is defined and the mounting bracket cover (pic. 3).
On the picture 3, the side view on the panel after hang on the wall is dis-
played.
The panel has to be installed in such a way that the V26 receiver is
always in the bottom part of the panel.
The V26 receiver is standardly installed in the left bottom corner of the
panel from the side on view.
It is prohibited to carry the panel by the supply leads and the V26 unit.
Pic.4

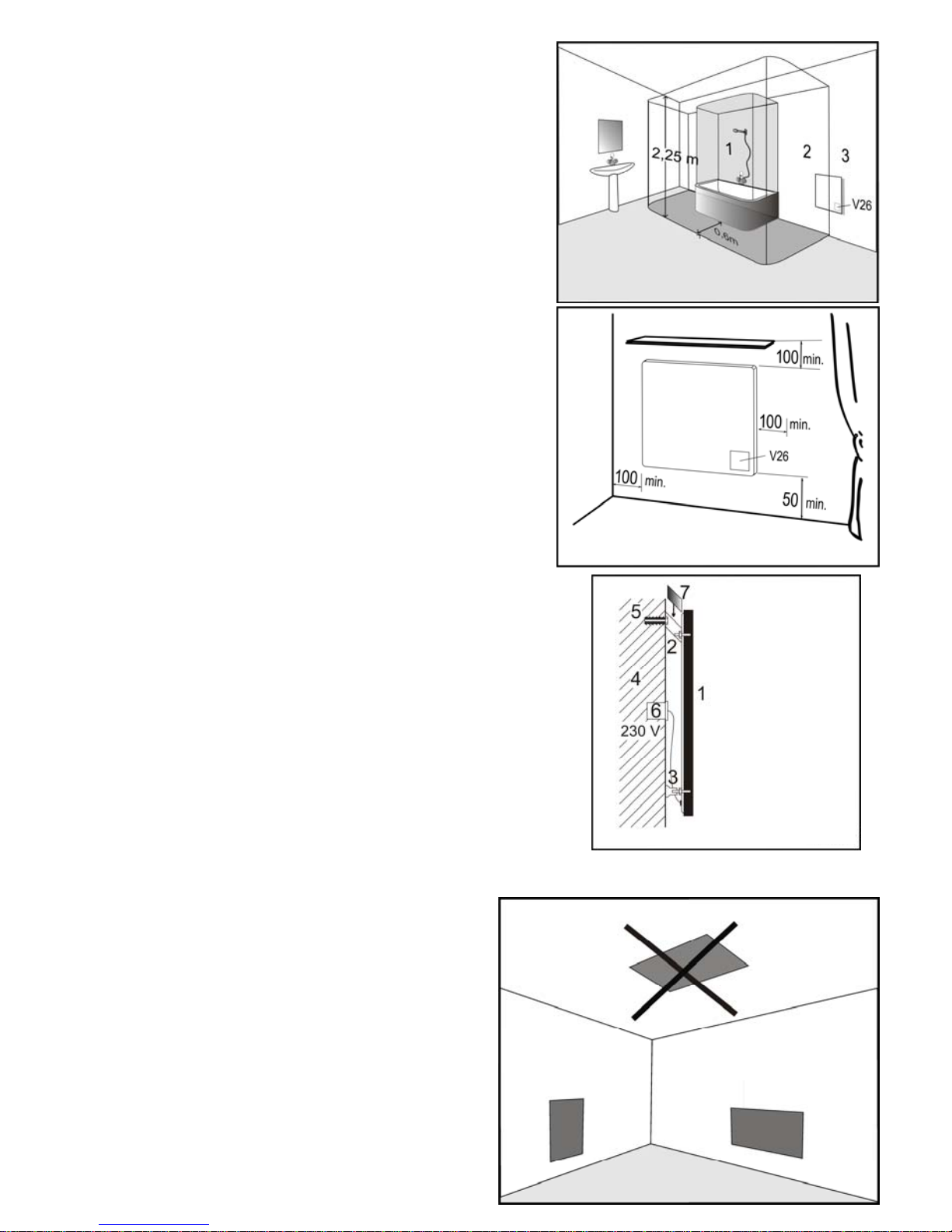

1. Glass panel
2. Consoles
3. Adjusting supports
4. Wall
5. Wall plugs with spins
6. Terminal box
7. Bracketcover
Pic.3
Dimensions are stated in mm Pic.2
Pic.1

8
Electrical installation
The panel is fitted with a two-conductor cable for 1/N 230 V / 50 Hz with a plug for connection into a socket.
If the supply cord of the appliance is harmed, it must be replaced by producer or its service engineer or by similar qualified person to prevent
creation of a danger situation.
Panel control
With the help of the V22 thermostat and V26 receiver, for setting see the instruction manuals for the products.
The panel is also equipped with brake thermostat, which ensures that maximum temperature does not exceed 90°C.
Panel dismounting
Before loosening of mounting consoles, we disconnect the panel from the mains by means of double pole switch. With use of tools, please,
loosen mounting screws and lift the panel vertically upwards in such a way to loosen consoles out of screws. Next, it is necessary to discon-
nect the feeder cable from the box on the wall.
W A1
(mm) B1 (mm) C1 (mm) D1 (mm)
300 460 220 465 220
500 660 220 565 220
700 800 220 565 250
900 800 220 765 300
W A2
(mm) B2 (mm) C2 (mm) D2 (mm)
300 260 220 665 220
500 360 220 865 220
700 360 250 1035 220
900 560 300 1085 220
Pic.5 Pic.6

9
• Panel depth inclusive a holder is 70mm
• The panel may be mounted on the grounds of the flammability class C, D.
Instructions for cleaning the panel
Always clean the whole surface of the glass - never clean just small parts of it. Cleaning must be performed while the glass is wet! It is
recommended that the following glass cleaning agents which contain alcohol be used:
Clin – window cleaner spray (with alcohol), manufactured by Henkel
Vitro – an industrial window and mirror cleaner (2-butoxyethanol) made by Amstutz produkte AG
After the application of cleaning agent, use a soft, clean, non-fraying cotton cloth. Do not apply any great pressure when carrying out the
cleaning itself, as this could cause scratches or smudges to appear on the surface of the glass. Wipe the glass in this way until the cleaning
agent dries up evenly. The more even the wet surface is, the lower the risk of smudging. Never use great pressure to wipe the glass dry! If
smudges appear on the glass anyway, please repeat the procedure.
All products containing hydrofluoric acids or fluoride derivatives are prohibited as they may damage the coating and
surface of the glass.
Highly acidic or alkaline products are prohibited, and so are abrasive products.
The glass panel must be protected against aggressive substances such as lime, soda, cement, etc., and must not come into contact with any
kind of paint or varnish.
TYP Dimensions (mm)
(LxWxD)
Weight
(kg)
Power
(W)
Current
(A)
Voltage
(V) AC
Protection
class
Protection
GR 300 700x500x12 14 300 1,3
230 V II
GR 500 900x600x12 21 500 2,2
GR 700 1100x600x12 26 700 3
GR 900 1200x800x12 38 900 3,9
IP 44
Technical data

10
Conditions of guarantee
The supplier provides for the products 24-month-guarantee since sale-by date. The guarantee does not refer to defects caused by transport,
careless handling and unauthorized mounting. The guarantee does not also refer to unauthorized intervention in panel and to ordinary wear
and tear of the product.
Certificate of sale:......................................................................................................................
Sell–by date:...................................................Serial number:...................................................
Seller:......................................................................................................

11

12
Fenix s.r.o.
Jaroslava Ježka 1338/18a, 790 01 Jeseník
tel.: [phone], fax: [phone]
e-mail: [email protected] , http://www.fenixgroup.eu
Fenix Trading s.r.o.
Slezská 2, 790 01 Jeseník
tel.: [phone], fax: [phone]
e-mail: [email protected] , http://www.fenixgroup.eu
