Fermax VEO DUOX User manual

Monitor Veo wi Duox con Memoria
Duox Wi Veo Monitor with Memory
Moniteur Veo wi Duox avec Mémoire
Duox Wi Veo Monitor mit Speicher
Monitor Veo wi Duox com Memória
MANUAL DE INSTALADOR
INSTALLER’S MANUAL
MANUEL D’INSTALLATION
INSTALLATIONSHANDBUCH
MANUAL DO INSTALADOR

¡ENHORABUENA POR DISPONER DE UN PRODUCTO DE CALIDAD!
Fermax electrónica desarrolla y fabrica equipos de prestigio que
cumplen los más altos estándares de diseño y tecnología. Esperamos
disfrute de sus funcionalidades.
Cod. 970166b V11_19
Publicación técnica de carácter informativo editada por FERMAX ELECTRÓNICA S.A.U.
FERMAX ELECTRÓNICA, en su política de mejora constante, se reserva el derecho a modicar el contenido de este
documento así como las características de los productos que en él se reeren en cualquier momento y sin previo aviso.
Cualquier modicación será reejada en posteriores ediciones de este documento.
Este producto está protegido con las siguientes patentes y modelos de utilidad:
PATENTES: US 9215410, US 9762852, BE1023440, AU2014203706.
MODELOS DE UTILIDAD: ES1187384U, ES1141495U, FR3038192, DE202016000632U1, CN205987229(U).
2 MONITOR VEO WIFI DUOX

ÍNDICE
INTRODUCCIÓN 4
INSTALACIÓN 5
-Instalación monitor 5
-Conexiones 6
DESCRIPCIÓN DE PRODUCTO 9
- Botones 9
- Leds 9
- Bucle inductivo 9
PROGRAMACIÓN 10
1. Acceder a menú de administrador y de usuario 10
2. Botones de navegación y pulsadores del monitor 12
3. Menu administrador 12
1. Programacion dirección monitor 12
2. Reset de parámetros 15
3. Acerca de 15
4. Menú usuario 15
1. Ajuste de volumen 16
2. Función no molestar 16
3. Visualizar imágenes 16
4. Función F2 17
5. Ajustes de parámetros de usuario 17
6. Conectividad WIFI. Emparejamiento 21
5. Ajustes de video y audio 21
FUNCIONAMIENTO 23
1. Emparejamiento. Desvío de llamada 24
2. Atender una llamada 27
3. Activación manual del monitor (Autoencendido) 28
4. Visualización de imágenes 30
CARACTERÍSTICAS TÉCNICAS 8
MONITOR VEO WIFI DUOX 3

Las funciones disponibles en el monitor VEO WIFI DUOX se resumen en la siguiente lista:
• NUEVA FUNCIONALIDAD: Desvío de llamadas a móviles o tabletas.
• Apertura de puerta.
• Llamada a Conserje.
• Regulación de volumen de llamada.
• Desconexión de llamada (No molestar).
• Selección de melodías.
• Timbre de puerta.
• Programación desde placa, monitor y timbre de puerta.
• Regulación del volumen del audio.
• Conguración de parámetros por menú en pantalla (OSD).
• Ajustes de brillo, contraste y color.
• Funciones auxiliares F1 y F2.
• Bucle inductivo (según modelo).
• Captura de imágenes (con memoria).
FUNCIONALIDADES
El monitor VEO WIFI DUOX permite acceder a nuevos servicios ofrecidos por Fermax a
través de su propia nube. Para acceder a dichos servicios, como es el caso de desvío de
llamada a móvil o tablet, es necesario que el monitor se encuentre emparejado. Dicho
emparejamiento incluye la conexión del monitor a una red inalámbrica doméstica, así
como la vinculación del monitor a una cuenta de usuario empleando una aplicación móvil
(disponible para Android y para iOs) y siempre a través del propio Cloud de Fermax.
INTRODUCCIÓN
El monitor VEO WIFI DUOX incorpora la tecnología DUOX de audio y
video, alimentación y datos a través de dos hilos no polarizados.
Las características fundamentales del sistema DUOX son las siguientes:
• Alimentación de los monitores por medio del bus de 18Vdc / 24 Vdc.
• Secreto de conversación.
• Bus no polarizado.
4 MONITOR VEO WIFI DUOX

INSTALACIÓN
INSTALACIÓN MONITOR
Montaje monitor
Conector
Para instalaciones no empotradas, el conector dispone
de dos canales para guiar los cables hasta la regleta
de conexión desde suelo o techo. Dos de los tabiques
marcados deben eliminarse mediante un alicate de corte
para permitir el acceso de los cables desde la cara
inferior o superior del conector.
Cableado en supercie
El monitor se cuelga en los dos ganchos superiores del
conector y queda retenido a él mediante dos engaces situados
en el área inferior.
1
3Para posicionar el monitor y reforzar la retención, el conector tiene
dos guías situadas a ambos lados de los engarces.
La figura siguiente muestra el
monitor durante el colgado en
el conector antes de abatirlo
para finalizar el montaje.
2
Situar el monitor frente al conector formando un ángulo entre 15 y
30 grados, colgándolo en los ganchos antes mencionados. Abatir el
monitor sobre conector ejerciendo fuerza hacia el muro en ambos
lados del extremo inferior hasta escuchar o notar que los engarces
inferiores han cerrado.
MONITOR VEO WIFI DUOX 5

CONEXIONES
Desmontaje monitor
El conector está diseñado para desmontar el
monitor sin necesidad de herramienta alguna.
Para ello, basta con tirar de las esquinas inferiores
en dirección perpendicular a la pared hasta
desbloquear los engarces y alcanzar un ángulo con
la pared de 10 grados mínimo. Entonces, descolgar
el monitor de los ganchos superiores del conector.
aa) Instalado en la pared
En el caso de que el monitor y el conector estén
unidos, sin estar éste último anclado a un muro, es
necesario utilizar un destornillador plano para hacer
palanca y separarlos como se indica.
b
b) Monitor y conector unidos
6 MONITOR VEO WIFI DUOX

Conectores Monitor:
Bin,Bin: Datos, audio y video entrada.
Bout,Bout: Datos, audio y video entrada (conexión en cascada).
T, -: Pulsador de llamada puerta vivienda (P1).
A+, -: Posibilidad conexión siguientes equipos:
• Prolongador de llamada ref. 2040.
• Activador de Luces y timbres ref. 2438.
F1: Función adicional. (Salida negativo “-” / envío de comando, ver capítulo Botones:
Función auxiliar F1).
JP1: Puente adaptador de línea integrado
• Derecha: Adaptación tipo A.
• Centro: Adaptación tipo C.
• Izquierda: Sin adaptación de línea: OFF, (por defecto).
CASCADA
DISTRIBUCIÓN
 

   
 

   



 

    


   
 
AMPLIACIONES:
- Prolongador de llamada: Ref. 2040
- Timbre de puerta: P1
 

   

Ref. 2040
P1
MONITOR VEO WIFI DUOX 7

AMPLIACIONES: Activador de luces y timbres Ref. 2438
 

   



 


 







Ref. 2438
Nota importante: Este monitor VEO WIFI es compatible con Monitores VEO y VEO XS
con versiones V2.x y V3.x.
Si se sustituye alguno de los monitores de las versiones indicadas, también se deberá
cambiar el conector del monitor. El conector del monitor actual tiene la referencia 9447.
CARACTERÍSTICAS TÉCNICAS
Alimentación (sin polaridad) 18 - 24 Vdc
Consumo
Consumo en reposo 1,3 W
Consumo máximo 5,6 W
Número de terminales por vivienda 3
Dirección de cada monitor: 6 dígitos 000001...999999
Temperatura de funcionamiento [-5º , +40ºC] / [23º, 104ºF]
Humedad [0% - 90%]
Pantalla OSD TFT 4.3”
Resolución
Hor.: 480 Line TV
Ver.: 272 Line TV
Dimensiones monitor 200 x 200 x 46mm - 8” x 8” x 1.8”
(Alto x Ancho x Profundo)
8 MONITOR VEO WIFI DUOX

DESCRIPCIÓN DE PRODUCTO

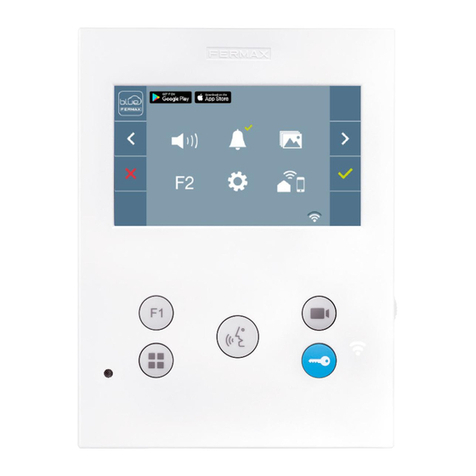

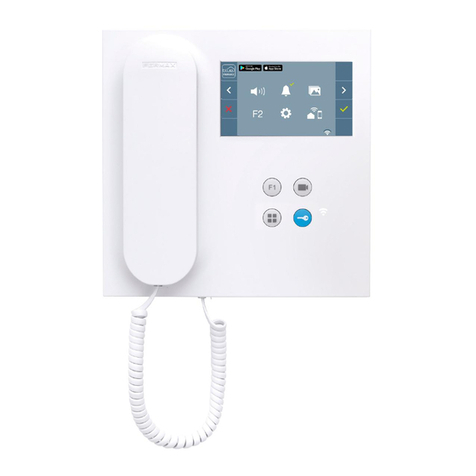

Monitor VEO WIFI
Botones
Leds
LEDS Led Rojo:
Intermitente rapido. Monitor sin programar.
Intermitente lento. Indica que la función no molestar está activada.
Encendido. Monitor en reposo.
Bluce Inductivo
Bucle inductivo. Viene identicado con esta etiqueta (según modelo). Existe
un modelo del monitor VEO con bucle inductivo en el brazo del monitor. Ver
97507 Brazo Teléfono bucle inductivo en www.fermax.com.
· Incluye un bucle que interactúa con los dispositivos de audición de personas
con discapacidad auditiva.
Nota: En dispositivos de audición con selección manual de modo, debe estar
congurado el Modo Digital.
Función Auxiliar F1
Función auxiliar (salida negativo “-” / envío de comando).
Envío de negativo: Salida de negativo por la borna F1 al pulsar el botón F1 y
también envía un comando F1 de activación para poder activar un dispositivo
auxiliar.
Botón Autoencendido.
Conexión con cámara del Bloque o de la Entrada General (función disponible
según tipo de instalación, ver capítulo Funcionamiento: Autoencendido).
BOTONES
Botón Menú. Para acceder a:
- Menú de Programación, se accede cuando el monitor no está programado.
Desde este menú, se puede realizar la programación del monitor según
necesidades de la instalación.
- Menú de Usuario, (una vez programado el monitor). Desde este menú, se
puede acceder a los ajustes de usuario para su personalización.
Botón de abrepuertas / llamada a conserje.
• Estando en comunicación con la Placa de Calle (audio solo o video sólo o
audio+video), al pulsar este botón se activa el abrepuertas.
• Con el brazo colgado (monitor en reposo), al pulsar este botón se realiza
una llamada al conserje (si existe conserjería y el monitor está en modo
día o mixto).
MONITOR VEO WIFI DUOX 9

PROGRAMACIÓN:
1. PROGRAMACIÓN: ACCEDER A MENÚ DE ADMINISTRADOR Y DE USUARIO
Pantalla: Menú ADMINISTRADOR Pantalla: Menú USUARIO
Los iconos de No Molestar (Pantalla: Menú Usuario) y Captura de Imagen (Pantalla Menú
Usuario. Opción Parámetros de usuario) cambiarán dependiendo de si están activados/
desactivados. Si están activados se mostrará un tick verde en la parte superior
derecha del icono, mientras que si están desactivados se mostrará una cruz roja .
Led Conectividad (wi).
Ver capítulo Funcionamiento: Emparejamiento. Desvío de llamada.
En el monitor:
- Intermitente rápido. El led blanco WIFI del monitor comenzará a parpadear cuando la
aplicación y el monitor comienzan a sincronizarse entre sí.
- Encendido. El led blanco WIFI del monitor permanece encendido cuando la nueva
vivienda vinculada se muestra como disponible y conectada.
- Intermitente lento. Si se acepta una llamada en la aplicación, el monitor permanecerá
bloqueado y mostrará el estado de parpadeo del led WIFI una vez por segundo.
En la pantalla del monitor:
ERROR
Mensaje de conrmación en el proceso de emparejamiento del monitor.
Mensaje de error en el proceso de emparejamiento del monitor.
Niveles de intensidad del icono de señal wi mostrado en el menú. Indica 5 niveles
entre 0% y 100%:
Intensidad de señal entre 0% y 20% o monitor no emparejado.
Intensidad de señal entre 20% y 40%.
Intensidad de señal entre 40% y 60%.
Intensidad de señal entre 60% y 80%.
Intensidad de señal entre 80% y 100%.
F2
_ _ : _ _
_ _ : _ _
10 MONITOR VEO WIFI DUOX

Pulsando el botón MENÚ, se accede directamente:
- A la opción de Programación del monitor del Menú de Administrador, si el monitor no
está programado.
- A la pantalla del Menú de Usuario si el monitor está programado.
Pantalla: Opción Programación del
monitor del Menú ADMINISTRADOR.
Pantalla: Menú USUARIO
Pantalla: Menú USUARIO Pantalla: Opción Parámetros de
usuario del Menú USUARIO.
Para acceder al Menú de Administrador cuando el monitor está programado se deben
realizar dos pasos:
2. Estando en la pantalla del Menú de Usuario,
pulsar simultáneamente los botónes:
+
1. Pulsar el botón MENÚ, se accede a la
pantalla del Menú de Usuario.
F2
_ _ : _ _
_ _ : _ _
F2
_ _ : _ _
_ _ : _ _
F2
_ _ : _ _
_ _ : _ _
MONITOR VEO WIFI DUOX 11

2. PROGRAMACIÓN: BOTONES DE NAVEGACIÓN Y PULSADORES DEL MONITOR
Botones de navegación
Pulsadores
monitor
Los iconos visualizados en la pantalla (botones de navegación: , , y ), se ma-
nejan con los pulsadores correspondientes ubicados en el monitor:
Notas:
- La línea blanca abajo del icono indica en la función en la que nos encontramos. Al pulsar
se selecciona.
- El monitor sale de programación automáticamente, tras 60 segundos de inactividad.
3. PROGRAMACIÓN: Pantalla MENÚ ADMINISTRADOR
Existen varias opciones:
1. Programación de la dirección del Monitor.
2. Reset de parámetros.
3. Acerca de.
¡El monitor no funcionará mientras no haya sido programado!
3.1 MENÚ ADMINISTRADOR: PROGRAMACIÓN dirección monitor
Nota: El led rojo parpadeando lento indica que el monitor está sin programar y una vez
programada la dirección del monitor el led rojo se apaga.
Existen tres opciones para programar el monitor desde:
a) Desde Monitor.
b) Desde Placa.
c) Desde Timbre de puerta.
F2
_ _ : _ _
_ _ : _ _
99
: Volvemos a la pantalla anterior o stand-by.
: Seleccionamos la opción previa del menú.
: Marcamos la siguiente opción del menú.
: Conrma la selección y activa la función.
12 MONITOR VEO WIFI DUOX

Desde PlacaDesde Monitor
a) Desde Monitor.
Es posible programar el monitor mediante el menú en pantalla.
Programar el número de llamada: Pulsar en la pantalla y se accede a la pantalla para
programar el número de vivienda (números de derecha a izquierda).
Cada vez que se presiona el + se incrementa el número (empezando por el 1) y la echa
se utiliza para el desplazamiento. Un cursor blanco indica la posición de introducción del
dígito. Programar el número correspondiente y aceptar con . Una vez programada la
dirección del monitor se indica mediante el led rojo jo.
b) Desde Placa.
Opción seleccionada mediante la línea
blanca abajo del icono. Pulsar , se
escucha un bip en el monitor.
Automáticamente el monitor se conecta con la placa de calle activando la cámara. In-
troducir desde la placa el código de llamada para ese monitor. Dependiendo del tipo de
placa instalada:
• Pulsando el pulsador correspondiente
• Introduciendo el código + campana.
Nº:
0 0 0 0 0 1
MONITOR VEO WIFI DUOX 13

c) Desde Timbre de puerta.
A través de la entrada del timbre de puerta T y - también se puede programar la dirección
del monitor.
Para poder realizar este tipo de programación, el monitor no debe estar programado
previamente.
Pulsar el timbre de puerta durante 5 segundos, se escuchara el bip de conrmación de
entrada en programación del monitor.
Automáticamente el monitor se conecta con la placa de calle activando la cámara.
Introducir desde la placa el código de llamada para ese monitor, dependiendo del tipo de
placa instalada:
• Pulsando el pulsador correspondiente.
• Introduciendo el código + campana.
Se produce un tono de llamada diferente, conrmando la programación del monitor y se
sigue visualizando la imagen de la cámara. Transcurridos unos segundos el monitor vuelve
a reposo. Una vez programada la dirección del monitor se indica mediante el led rojo jo.
Notas:
- El tiempo desde que se escucha el bip de conrmación de entrada en programación
del monitor y se produce la llamada desde la placa para programar la dirección del
monitor, debe ser inferior a 2 minutos y medio.
- La placa desde la que se realiza la programación debe estar como placa máster.
Notas:
- El tiempo desde que se escucha el bip de conrmación de entrada en programación
del monitor y se produce la llamada desde la placa para programar la dirección del
monitor, debe ser inferior a 2 minutos y medio.
- La placa desde la que se realiza la programación debe estar como placa máster.
Se produce un tono de llamada diferente, conrmando la programación del monitor y se
sigue visualizando la imagen de la cámara. Transcurridos unos segundos el monitor vuelve
a reposo. Una vez programada la dirección del monitor se indica mediante el led rojo jo.
14 MONITOR VEO WIFI DUOX

Nota: El led rojo parpadeando rápido indica que el monitor está sin programar. Como el
reset borra la dirección del monitor programada, cuando el led esté parpadeando
indicará que el reset ya ha nalizado.
3.2 MENÚ ADMINISTRADOR: RESET DE PARÁMETROS
El instalador puede resetear los parámetros para dejar al monitor con la conguración por
defecto, seleccionando y conrmando la opción.
El reset afecta tanto a los parámetros de conguración del usuario como a la dirección
del monitor.
Un reset de instalador devuelve el estado del monitor a no emparejado (desconectado
de Internet).
3.3 MENÚ ADMINISTRADOR: ACERCA DE
En pantalla se muestra un código QR que permite acceder a la documentación completa
del monitor.
4. PROGRAMACIÓN: Pantalla MENÚ USUARIO
Pulsando el botón MENÚ, se accede directamente a la pantalla del Menú de Usuario
si el monitor está programado.
Existen varias opciones:
1. Ajuste de volumen del monitor
2. Función no molestar
3. Visualizar imágenes
4. Función F2
5. Ajustes parámetros de usuario
6.Conectividad WIFI. Emparejamiento
RESET?
F2
_ _ : _ _
_ _ : _ _
MONITOR VEO WIFI DUOX 15

En primer lugar se muestra y se escucha
el volumen actual que podrá ir aumen-
tando (+) o decrementando (-) con los
botones correspondientes. Por medio
de éstos obtener la regulación deseada.
4.1 MENÚ USUARIO: AJUSTE DE VOLUMEN DEL MONITOR
Es posible ajustar el volumen de melodía en un rango de diez posibles valores.
4.2 MENÚ USUARIO: MODO NO MOLESTAR
Desde este icono se permite activar/desactivar el tono de llamada (modo no molestar).
Pulsar el icono para cambiar la selección. Por defecto está seleccionado el funciona-
miento normal (se escucha la llamada).
El led rojo del monitor parpadea lento cuando está activo el modo no molestar.
4.3 MENÚ USUARIO: VISUALIZAR IMÁGENES
Desde este icono se permite visualizar las imágenes capturadas automáticamente y bo-
rrarlas. Para mas información ver capítulo Funcionamiento: Visualización de Imágenes.
F2
_ _ : _ _
_ _ : _ _
F2
_ _ : _ _
_ _ : _ _
F2
_ _ : _ _
_ _ : _ _
10/04/2019 09:28 130 / 149
F2
_ _ : _ _
_ _ : _ _
16 MONITOR VEO WIFI DUOX

4.4 MENÚ USUARIO: FUNCIÓN F2
La función F2 envía un comando de activación para poder activar un dispositivo auxiliar.
En la pantalla se noticará la acción: F2 ON durante 3 segundos. Esta función está en la
pantalla principal del menú de usuario.
Se envía por el bus el comando F2 incluyendo la dirección del monitor para activar el
dispositivo auxiliar conectado al bus como por ejemplo un relé duox, (consulte con su
instalador).
4.5 MENÚ USUARIO: AJUSTES PARÁMETROS DE USUARIO
Dentro del menú de usuario al seleccionar la opción «Ajustes parámetros de usuario», se
accede a una nueva pantalla correspondiente a diferentes parámetros de conguración:
Los parámetros son los siguientes:
1. Selección de melodías
2. Ajuste fecha y hora
3. Activación/Desactivación Captura de imágenes
4. Reset de los parámetros de conguración
5. Ayuda de usuario
4.5.1 Ajustes parámetros de usuario: SELECCIÓN DE MELODÍAS
El monitor permite seleccionar una
melodía independiente para las placas y
para la conserjería. Las placas son:
- Placa 0 del Bloque del monitor.
- Placa 1 del Bloque del monitor.
- Placa 0 de la Entrada General.
Permite asignar entre 5 tonos diferentes
de melodías.
F2
F2
ON
F2
_ _ : _ _
_ _ : _ _
F2
_ _ : _ _
_ _ : _ _
MONITOR VEO WIFI DUOX 17

a) Selección melodía placa
Una vez seleccionada la opción, muestra
y se escucha la melodía actual, pulsando
el botón + o - se pueden ir seleccionando
y escuchando las diferentes melodías
disponibles en el monitor.
Seleccionando esta opción se puede
cambiar la melodía que se escuchará en
el monitor cuando se realice una llamada
desde la placa de la calle 0 del bloque
del monitor.
0
1 G
0
4
Placa 0 del Bloque del monitor
Una vez seleccionada la opción, muestra
y se escucha la melodía actual, pulsando
el botón + o - se pueden ir seleccionando
y escuchando las diferentes melodías
disponibles en el monitor.
Seleccionando esta opción se puede
cambiar la melodía que se escuchará en
el monitor cuando se realice una llamada
desde la placa de la calle 1 del bloque del
monitor.
1
2
0
1 G
Placa 1 del Bloque del monitor
Una vez seleccionada la opción, muestra
y se escucha la melodía actual, pulsando
el botón + o - se pueden ir seleccionando
y escuchando las diferentes melodías
disponibles en el monitor.
Seleccionando esta opción se puede
cambiar la melodía que se escuchará en
el monitor cuando se realice una llamada
desde la placa de la calle 0 de la entrada
general.
Placa 0 de la Entrada General
0
1 G
G
5
18 MONITOR VEO WIFI DUOX

b) Selección melodía conserjería
Seleccionando esta opción se puede
cambiar la melodía que se escuchará en
el monitor cuando la conserjería realice
una llamada al monitor.
Una vez seleccionada la opción, muestra
y se escucha la melodía actual, pulsando
el botón +o - se pueden ir seleccionando
y escuchando las diferentes melodías
disponibles en el monitor.
3
0
1 G
4.5.2 Ajustes parámetros de usuario: AJUSTES DE FECHA Y HORA
31/01/2019
01/31/2019
2019/01/31
31/01/2019 00:00
El monitor permite ajustar la fecha y la
hora, si no está emparejado.
A través de los iconos de navegación
se puede cambiar los ajustes de fecha y
hora y navegar por éstos. Pulsar el icono
para conrmar la selección.
Si por algún motivo se pierde la alimentación, la conguración de fecha y hora pasará a ser la
conguración por defecto (01/01/2019). En el monitor aparecerá en el menú de usuario y en
la pantalla de video un icono indicando que la fecha no es correcta.
0
_ _ : _ _
F2
_ _ : _ _
_ _ : _ _
99
El monitor WIFI sincroniza la hora automáticamente con la zona horaria donde se encuentre
instalado siempre que esté emparejado y conectado a Internet. En ese caso no se permite
modicar la fecha ni la hora.
MONITOR VEO WIFI DUOX 19

Notas:
- No se permite validar con datos incorrectos de fecha y hora.
- Manteniendo pulsados los iconos de navegación - los números cambian más
deprisa.
4.5.3 Ajustes parámetros de usuario: ACTIVACIÓN/DESACTIVACIÓN CAPTURA DE IMÁGENES
Desde esta opción se puede activar/desactivar la captura automática de imágenes. Se-
leccionar el icono de captura de imágenes y pulsar conrmar para activar/desactivar.
El monitor puede realizar una foto automática a los 3 segundos de recibir una llamada de
una placa de calle. Por la legislación de protección de datos ((EU) 2016/679) de la Unión
Europea puede restringirse la captura de imágenes. Por defecto está desactivada, se
puede activar desde el monitor bajo su responsabilidad.
Así mismo podría obligar a colocar junto a la placa de calle un cartel indicando que el
monitor puede capturar imágenes. Puede descargarlo en https://www.fermax.com/spain/
corporate/utilidades.html.
4.5.4 Ajustes parámetros de usuario: RESET DE USUARIO
Con esta opción se pueden resetear todos los parámetros de conguración a valores
de fábrica, conservando la dirección programada en el monitor y la activación del bucle
inductivo. Seleccionando y conrmando la opción.
Un reset de usuario devuelve el estado del monitor a no emparejado (desconectado de
Internet).
Si se desea realizar el reset conrmar la
opción.
RESET?
20 MONITOR VEO WIFI DUOX
