Ferroli ASTER 9 User manual

A++ A+
USE AND MAINTENANCE MANUAL
EN
ASTER 3.2 e
Climatizzatore per ambienti
Indoor air conditioner
MANUALE INSTALLAZIONE E MANUTENZIONE
I
O
-
F
R
I
E
N
R
E
F
R
I
G
E
R
A
N
T
G
A
S
R32
D
L
Y
E
C

La ditta costruttrice declina ogni responsabilità per le inesattezze contenute nel presente, se dovute ad errori di
stampa o di trascrizioni.
The manufacturer declines all responsibility for any inaccuracies in this manual due to
printing or typing errors.
Gentile cliente,
La ringraziamo per aver preferito nell'acquisto un climatizzatore FERROLI. Esso è frutto di pluriennali esperienze e di
particolari studi di progettazione, ed è stato costruito con materiali di primissima scelta e con tecnologie
avanzatissime.La marcatura CE, inoltre, garantisce che gli apparecchi rispondano ai requisiti della Direttiva Macchi-
ne Europea in materia di sicurezza.Il livello qualitativo è sotto costante sorveglianza, ed i prodotti FERROLI sono
pertanto sinonimo di Sicurezza, Qualità e Afdabilità.Il nostro Servizio di Assistenza più vicino, se non conosciuto,
può essere richiesto al Concessionario presso cui l'apparecchio è stato acquistato, o può essere reperito sulle Pagi-
ne Gialle sotto la voce "Condizionamento" o "Caldaie a gas" (valido solo per il mercato italiano). I dati possono subire
modiche ritenute necessarie per il miglioramento del prodotto.
Nuovamente grazie.
FERROLI S.p.A
Dear customer,
Thank you for purchasing a FERROLI air conditioner. This air conditioner is the result of many years of experience
and specic design studies, and it is manufactured with high quality materials and cutting-edge technology. Further-
more, the CE marking ensures that all equipments comply with the safety requirements of the European Machinery
Directive. Quality is constantly monitored, for this reason FERROLI is synonymous with Safety, Quality, and Reliabil-
ity. In case you might not know the position of our closest Assistance Service, ask the Dealer where you purchased
the equipment, or search the Yellow Pages under "Condizionamento" (Air conditioning) or "Caldaie a gas" (Gas boil-
ers) (valid for the Italian market only). Data could be subject to changes deemed necessary to improve the product.
Once again, thank you.
FERROLI S.p.A

3
SOMMARIO
CARATTERISTICHE GENERALI ........................................................4
RICEVIMENTO...................................................................4
PREMESSA .....................................................................4
SCOPO DELL’UNITA’ .............................................................4
PRESENTAZIONE DELLE UNITA ....................................................4
DIRETTIVE EUROPEE.............................................................4
DATI TECNICI ....................................................................5
DIMENSIONI DI INGOMBRO .......................................................6
DESCRIZIONE UNITÀ .............................................................6
INSTALLAZIONE.....................................................................7
NORME DI SICUREZZA............................................................7
IMBALLO E IMMAGAZZINAMENTO ..................................................8
CONTENUTO . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
REFRIGERANTE R32: NOTE ALL'INSTALLAZIONE......................................8
NOTE GENERALI ALL’ INSTALLAZIONE...............................................9
INSTALLAZIONE DELL’UNITA’ INTERNA ..............................................9
ALTRE INSTALLAZIONI DELL’UNITÀ MURALE .........................................11
COLLEGAMENTO SCARICO CONDENSA UNITA’ INTERNA...............................11
COLLEGAMENTI FRIGORIFERI .....................................................12
ISOLAMENTO TUBAZIONI .........................................................12
BLOCCAGGIO UNITA’ .............................................................13
COLLEGAMENTO ELETTRICO UNITÀ INTERNA........................................13
MESSA IN FUNZIONE.................................................................14
PRIMO AVVIAMENTO .............................................................14
CONTROLLO PRELIMINARE PARTE ELETTRICA.......................................14
CONTROLLO PRELIMINARE PARTE FRIGORIFERA ....................................14
ACCENSIONE ...................................................................14
SICUREZZA ED INQUINAMENTO .......................................................14
CONSIDERAZIONI GENERALI ......................................................14

4
CARATTERISTICHE GENERALI
PREMESSA
Il condizionatore è una macchina progettata e costruita esclusivamente per la climatizzazione e deve essere usata
solo per tale scopo. La macchina può funzionare bene e lavorare con profitto soltanto se usata correttamente e
mantenuta in piena efficienza. Preghiamo perciò di leggere attentamente questo libretto d'istruzioni e di rileggerlo
ogni qualvolta, nell'usare l'unità, sorgeranno delle difficoltà o dei dubbi. In caso di necessità ricordiamo comunque
che il nostro servizio d'assistenza, organizzato in collaborazione con i nostri concessionari, è sempre a disposizione
per eventuali consigli e interventi diretti.
PRESENTAZIONE DELLE UNITA
I condizionatori sono climatizzatori aria/aria del tipo split, vanno quindi collegati ad una unità esterna. Questa serie
di modelli può essere abbinata sia a unità esterne di tipo Mono-Split, con una sola unità interna abbinata oppure di
tipo Multi-Split abbinabili quindi a due o più unità interne. La serie è disponibile in versione pompa di calore ad R32.
L’unità interna diffonde l’aria trattata nell’ambiente da climatizzare mentre l’unità esterna è l’elemento
che disperde nell’ambiente esterno il calore prelevato dall’ambiente interno (modo Raffrescamento)
oppure assorbe il calore dall’ambiente esterno per riscaldare l’ambiente interno (modo Riscaldamento).
Questo apparecchio è riempito con refrigerante.
Si prega di notare che l'unità è piena di gas R32 infiammabile. Il non appropriato uso
dell'apparecchio comporta il rischio di gravi danni di persone e materiale. Dettagli a questo
refrigerante si trovano nella sezione "Sicurezza e inquinamento".
SCOPO DELL’UNITA’
I condizionatori sono climatizzatori aria/aria del tipo split, vanno quindi collegati ad una unità esterna. Questa serie
di modelli può essere abbinata sia a unità esterne di tipo Mono-Split, con una sola unità interna abbinata oppure di
tipo Multi-Split abbinabili quindi a due o più unità interne. La serie è disponibile in versione pompa di calore ad R32.
DIRETTIVE EUROPEE
L'azienda dichiara che le macchine in oggetto sono conformi a quanto prescritto dalle seguenti direttive, e
successive modificazioni:
• Direttiva bassa tensione 2006/95/EC;
• Direttiva compatibilità elettromagnetica 2004/108/EC;
• Direttiva 2002/31/EC sull'Efficienza Energetica;
• Direttiva 2002/96/CE WEE;
• Direttiva 2002/95/CE RoHS.
E risulta conforme a quanto indicato nelle Normativa
• EN 60335-2-40
RICEVIMENTO
Al momento del ricevimento dell'unità è indispensabile controllare di aver ricevuto tutto il materiale indicato sul
documento d'accompagnamento, ed inoltre che la stessa non abbia subito danni durante il trasporto. In caso
affermativo, far costatare allo spedizioniere l'entità del danno subito, avvertendo nel frattempo il nostro ufcio
gestione clienti. Soltanto agendo in questo modo e tempestivamente sarà possibile avere il materiale mancante
o il risarcimento dei danni.

5
CARATTERISTICHE GENERALI
DATI TECNICI
In raffreddamento Temperatura aria ambiente 27°C B.S 19°C B.U Temperatura esterna 35°C B.S
In riscaldamento Temperatura aria ambiente 20°C B.S Temperatura esterna 7°C B.S 6°C B.U
*: Per unità 9-12-18-22 dati relativi all'abbinamento Mono-Split, per unità 7 dati nominali relativi all’abbinamento con unità Multi Split .
Nel caso di abbinamento Multi Split il dato dipende dalla combinazione delle unità attive
**: Pressione sonora rilevata ad 1 metro di distanza: in ambiente di 100m3 con tempo di riverbero di 0.5 secondi.
MODELLO 9 12 18 22 U.M
Alimentazione 230-1-50 V-f-Hz
Potenza frigorifera * Nominale 2600 3500 5270 6450 W
Potenza termica * Nominale 2800 3650 5500 6600 W
Portata aria unità interna
S.Max 530 660 850 1150 m³/h
Max 490 540 720 1050 m³/h
Med 430 460 610 950 m³/h
Min 330 330 520 850 m³/h
Pressione sonora unità interna**
S Max 39 42 46 48 dB(A)
Max 36 39 42 45 dB(A)
Med 32 33 39 42 dB(A)
Min 26 26 36 39 dB(A)
Attacchi linea liquido 1/4 1/4 1/4 1/4 “
Attacchi linea gas 3/8 3/8 1/2 5/8 “
Perso netto unità interna 9.5 10.5 14 16.5 Kg
Dimensioni imballo unità interna
L 871 930 1047 1158 mm
H 290 279 314 352 mm
D 352 352 377 413 mm

6
DESCRIZIONE UNITÀ
1. MOBILE DI COPERTURA
Il mobile di copertura è interamente in ABS e
funge anche da struttura portante.
2. GRUPPO VENTILANTE
Il gruppo ventilante è composto da un ventilatore
tangenziale. Questo permette una notevole
silenziosità di funzionamento.
3. BATTERIA DI SCAMBIO TERMICO
UNITÀ INTERNA
CARATTERISTICHE GENERALI
Fig. 2
Fig. 3
La batteria di scambio termico è realizzata in tubo di rame ed alettature a pacco
continuo in lamierino
d'alluminio. Le alette sono bloccate in modo diretto, mediante espansione meccanica
del tubo di rame, per ottenere un'elevata trasmissione di calore.
4. SEZIONE FILTRANTE
La sezione filtrante, presente nell'unità interna, è costituita da materiale sintetico ad
alto potere filtrante, ed è rigenerabile tramite soffiatura e lavaggio.
5. TELECOMANDO
I condizionatori di questa serie sono dotati di un telecomando a raggi infrarossi.
Esso consente di operare con facilità e di avere sotto controllo tutti i parametri di
funzionamento.
DIMENSIONI DI INGOMBRO
Fig. 1
MOD. 912 18 22 UM
L 792 850 972 1081 mm
H 279 291 302 327 mm
D195 203 224 248 mm
LD
H

7
INSTALLAZIONE
NORME DI SICUREZZA
Le norme sottoindicate vanno seguite attentamente per evitare danni all'operatore e alla macchina.
• L’installazione della macchina deve essere eseguita secondo le norme di impiantistica nazionale
• Il presente manuale dell'installatore, il manuale dell'utente e gli schemi elettrici sono parte integrante della
macchina. Tutti insieme devono essere custoditi e conservati con cura affinché siano disponibili agli operatori per le
consultazioni necessarie.
• La mancata osservanza di quanto descritto in questo manuale ed un'inadeguata installazione del condizionatore,
possono essere causa d'annullamento del certificato di garanzia. La Ditta Costruttrice inoltre non risponde d'eventuali
danni diretti e/o indiretti dovuti ad errate installazioni.
• Ogni intervento di manutenzione straordinaria deve essere eseguito da personale specializzato ed abilitato.
• Durante l'installazione operare in ambiente pulito e libero da impedimenti.
• Evitare assolutamente di toccare le parti in movimento o di interporsi tra le stesse.
• Prima di mettere in funzione il condizionatore, controllare la perfetta integrità e sicurezza dei vari componenti e
dell'intero impianto.
• Eseguire scrupolosamente la manutenzione ordinaria.
• In caso si devono sostituire dei pezzi, richiedere sempre ricambi originali. In caso contrario la garanzia decade.
• Non rimuovere o manomettere i dispositivi di sicurezza.
• Prima di eseguire qualsiasi intervento sulla macchina togliere l'alimentazione elettrica.
• Si eviti di appoggiare qualsiasi oggetto sulla parte superiore delle unità.
• Non inserire o far cadere oggetti attraverso le griglie di protezione dei ventilatori.
• La superficie della batteria è tagliente. Non toccare senza protezioni.
• Leggere attentamente le etichette sulla macchina, non coprirle per nessuna ragione e sostituirle in caso fossero
danneggiate.
• Non usare la macchina in atmosfera esplosiva.
• La linea d'alimentazione deve essere provvista di messa a terra regolamentare.
• Nel momento in cui si riscontrasse un danneggiamento al cavo d'alimentazione bisogna spegnere la macchina,
se si è in fase di lavoro, e farlo sostituire da un tecnico autorizzato.
• La temperatura d'immagazzinamento deve essere compresa tra i -25°C e i 55°C.
• In caso d'incendio usare un estintore a polvere. Non usare acqua.
• Nel momento in cui si dovessero riscontrare anomalie nel funzionamento della macchina accertarsi che non siano
dipendenti dalla mancata manutenzione ordinaria. In caso contrario richiedere l'intervento di un tecnico specializzato.
• Ogni intervento di manutenzione straordinaria deve essere eseguito da personale specializzato ed abilitato.
• La macchina non deve essere abbandonata, in fase di rottamazione, per la presenza di materiali soggetti a norme
che ne prevedono il riciclaggio o lo smaltimento presso centri appositi.
• Non lavare la macchina con getti d'acqua diretti o in pressione o con sostanze corrosive.
La Ditta costruttrice, con la sua rete d'assistenza, è comunque a disposizione per assicurare una pronta
ed accurata assistenza tecnica e tutto quanto può essere utile per il miglior funzionamento ed ottenere il
massimo della resa.

8
INSTALLAZIONE
IMBALLO E IMMAGAZZINAMENTO
CONTENUTO
REFRIGERANTE R32: NOTE ALL’INSTALLAZIONE
Fig. 1
Tutti i modelli sono provvisti d'appositi imballi in cartone specifici per ogni unità.
Sugli imballi sono riportate tutte le indicazioni necessarie per una corretta
movimentazione durante l'immagazzinamento e la messa in opera.
La temperatura d'immagazzinamento deve essere compresa tra -25°C e55°C.
N.B.: Non disperdere gli imballi nell'ambiente.
Una volta deciso il luogo d'installazione (vedi in seguito i paragrafi relativi), per
sballare le due unità procedere come segue:
Oltre alle unità all’interno degli imballi sono contenuti accessori e documentazione tecnica per l’uso e l’installazione.
Verificare che siano presenti i seguenti componenti.
Nell’unità interna:
1. Si raccomanda l’installazione del condizionatore in ambienti in cui non possono essere presenti fiamme libere.
2.Non è permesso praticare fori sulle linee frigorifere o avvicinarsi alle tubazioni con fiamme libere.
3. Il condizionatore d'aria deve essere installato in un ambiente con superficie in pianta superiore a quanto riportato
nella seguente tabella 1.
4. Il Test di verifica tenuta dell’impianto frigorifero è d'obbligo dopo l'installazione.
Descrizione Immagine Q,tà Note
Telecomando 1 Il telecomando non è
corredato di batterie
Piastra ssaggio unità 1Fissate nella parte
posteriore dell’unità
Tappi a pressione per sssaggio
unità e portalelecomando 5-8 Dipende dal modello
Viti 5-8 Dipende dal modello
Manuali 1+1 Manuale installazione e
manuale uso
Unità interna (fig.1):
1. Tagliare le due regge in nylon.
2. Aprire il lato superiore dell'imballo.
3. Afferrare l'unità e sollevarla fino ad ottenerne l'estrazione completa dall'imballo stesso.
4. Togliere le protezioni laterali e sfilare l'involucro in nylon.
Carica di Refrigerante (kg) ≤1.2 1.3 1.4 1.5 1.6 1.7 1.8 1.9 2.0
Supercie minima m² / 1.6 1.9 2.1 2.4 2.8 3.1 3.4 3.8

9
NOTE GENERALI ALL’ INSTALLAZIONE
L'installazione può essere eseguita o con unità interna posta sopra l'unità esterna o viceversa,
come riportato negli schemi riportati nel manuale di installazione delle unità esterne.
Unità esterna posta in basso ed unità interna in alto (fig 2).
In questo caso è consigliato eseguire un sifone sulla tubazione d'aspirazione allo scopo
di bloccare il deflusso di refrigerante e di evitare, quindi, ritorni di liquido al compressore.
Unità esterna posta in alto e unità interna in basso (fig 3).
In questo caso, in particolare sulle unità mono split, sulla tubazione d'aspirazione
devono essere previsti dei sifoni secondo quanto indicato nello schema riportato sul
manuale di installazione delle unità esterne. Questi sifoni avranno lo scopo di rendere
possibile il ritorno dell'olio al compressore.
Dislivelli ammessi
I massimi dislivelli tra unità interna ed unità esterna e tra unità interne non devono
superare i valori indicati nel paragrafo “LIMITI SU LUNGHEZZA E DISLIVELLO DELLE
TUBAZIONI REFRIGERANTI” riportato nel manuale delle unità esterne.
Lunghezza delle linee frigorifere
La lunghezza delle tubazioni del refrigerante tra le unità interna ed esterna deve
essere la piu’ breve possibile, ed è comunque limitata dal rispetto dei massimi valori di
dislivello tra le unità.
Nota: Con la diminuzione del dislivello tra le unità e della lunghezza delle tubazioni,
si andranno a limitare le perdite di carico, aumentando di conseguenza il rendimento
complessivo della macchina.
Isolamento delle tubazioni
E' necessario che le tubazioni di collegamento siano solate.
Fig. 2
Fig. 3
INSTALLAZIONE
INSTALLAZIONE DELL’UNITA’ INTERNA
Scelta del luogo di Installazione. Nel rispetto
delle condizioni evidenziate nella sezione "Schemi
di Installazione", riportato nel manuale delle unità
esterne. Posizionare l'unità il più basso possibile,
garantendo comunque i 15cm di spazio libero al
di sopra dell'unità. Si raccomanda di rispettare gli
spazi indicati (fig.4). Prima di procedere al fissaggio
alla parete verificare che il muro sia in grado di
sopportare il peso dell'unità, il flusso dell'aria non
sia ostacolato da tende o altro e che la posizione sia
idonea a garantire una diffusione ottimale dell'aria
nella stanza.
Nella figura seguente vengono evidenziate le diverse
tipologie di collegamenti previsti per le unità. Tali
collegamenti sono accessibili nella parte posteriore
dell’unità ed evidenziati dai seguenti simboli:
Fig. 4
Fig. 5
collegamento elettrico con
alimentazione e unità esterna
collegamento con linee refrigerante
collegamento con scarico condensa
>15cm
>15cm >15cm
>230cm
>300cm
R32

10
Fig. 1
Fig. 2

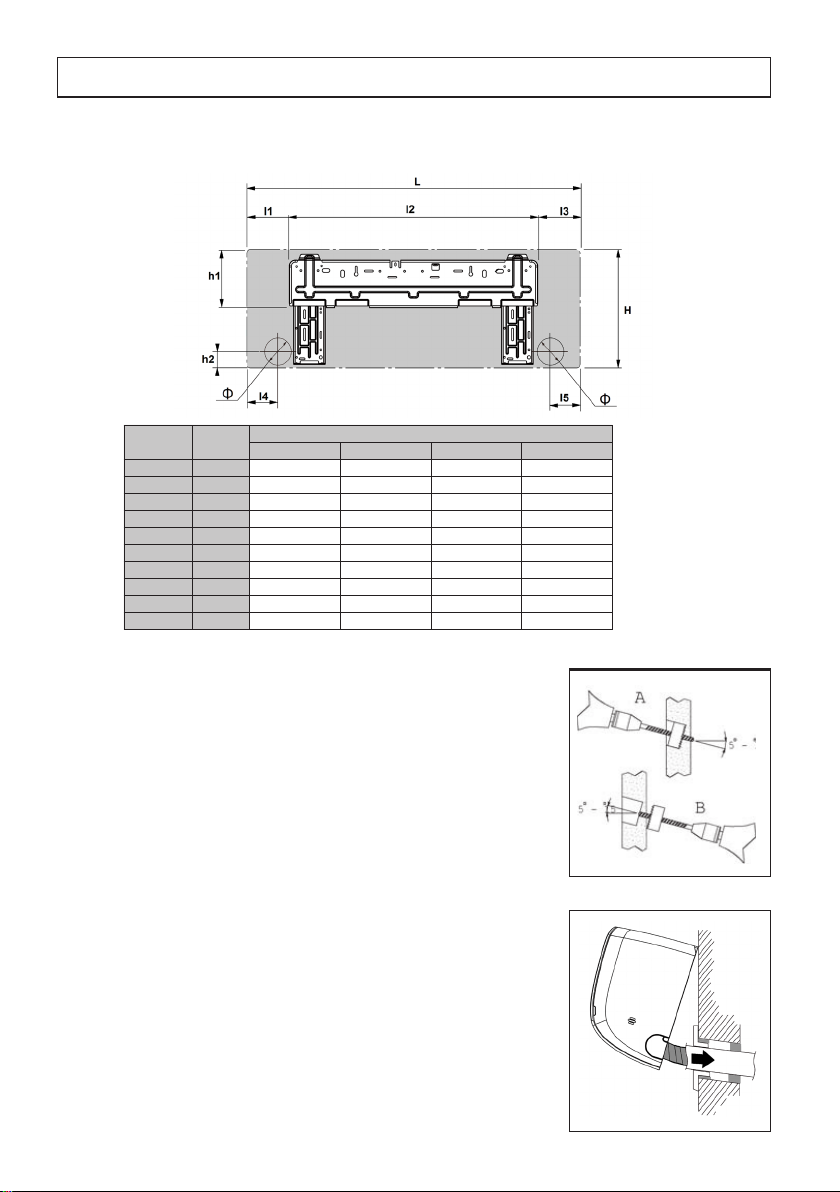

Una volta scelto dove posizionare l'unità interna, utilizzare la piastra di fissaggio come dima in modo da individuare
l'esatta posizione per i tappi ad espansione e per il foro di passaggio attraverso la parete. In riferimento alle dimensioni
riportate sotto, si considerino quindi gli spazi di ingombro necessari per una corretta installazione.
INSTALLAZIONE
Rif U.M Modello
9 12 18 22
L mm 792 850 972 1081
l1 mm 170 128 96 96
l2 mm 462 542 687 796
l3 mm 160 180 189 189
l4 mm 50 50 50 50
l5 mm 100 85 184 184
H mm 279 291 302 372
h1 mm 123 122 148 148
h2 mm 45 45 45 45
Ø mm 55 55 70 70
Procedere come di seguito riportato:
1. Posizionare la piastra sulla parete all'altezza opportuna e fissarla
mantenendola il più orizzontale possibile (usare una livella).
2. Contrassegnare la posizione dei fori di fissaggio.
3. Con l'ausilio di un trapano ed una punta Ø8mm, eseguire i fori per il
fissaggio ed inserirvi i tappi ad espansione.
4. Scegliere il lato d'uscita dei tubi di collegamento. Si consiglia di utilizzare
l'uscita dietro a destra ma qualora non fosse possibile consultare il paragrafo
"ALTRE INSTALLAZIONI".
5. Eseguire un foro Ø55mm o Ø70mm sulla parete (Fig.1), leggermente
discendente verso l'esterno, iniziando a forare da un lato del muro (A) e
terminando dal lato opposto (B) per evitare rotture anomale del muro stesso.
6. fissare la piastra, con le relative viti, ai quattro fori eseguiti in precedenza.
7. Sollevare e ruotare con cura i tratti di tubo necessari per il collegamento
con l'unità esterna e farli passare attraverso il foro.
8. Far passare il tubo scarico condensa attraverso lo stesso foro. Secondo le
esigenze personali tale tubo può essere convogliato anche in altre direzioni,
a condizione che sia sempre rispettata una minima pendenza per consentire
il regolare deflusso della condensa.
9. Appendere in modo sicuro l'unità interna ai ganci della piastra di fissaggio.
10. Controllare le condizioni di fissaggio muovendo l'unità verso destra e
verso sinistra.
N.B.: Per facilitare l'operazione di fissaggio dell'unità alla piastra, tenere
sollevata la parte inferiore dell'unità e poi abbassarla in posizione
perpendicolare accompagnando la guaina (Fig.2).
Si lascia comunque all'esperienza dell'installatore il perfezionamento di tutte
le operazioni a seconda delle esigenze specifiche.

11
L'unità interna può essere installata anche nelle seguenti posizioni:
1. Con uscita lateralmente a destra.
2. Con uscita dietro
3. Con uscita lateralmente a sinistra.
Per eseguire installazioni con uscite dietro a sinistra procedere come indicato
in seguito:
1. Eseguire il foro Ø55mm o Ø70mm in prossimità dell'uscita a sinistra.
2. Effettuare i collegamenti idraulici tra le tubazioni dell'unità interna e le
tubazioni dell'unità esterna.
3. Riposizionare le tubazioni nella sede dell'unità interna e fissarle con
l'apposita placchetta come indicato in figura a lato.
Per eseguire installazioni con uscite laterali o verso il basso procedere come segue:
1. Staccare la placchetta pre-tranciata (A-Fig.4) in corrispondenza della
direzione desiderata.
2. Ruotare le tubazioni con cura e portarle nella direzione voluta.
3. Effettuare i collegamenti frigoriferi tra le tubazioni dell'unità interna e le
tubazioni dell'unità esterna.
Nota: Le unità interna sono fornite di serie con il collegamento del tubo di
scarico nella posizione A (Fig.5). Qualora fosse utile è possibile spostare dal
lato opposto il collegamento, posizione. Per fare questo togliere il tappo dalla
posizione iniziale B (Fig.5) e spostarlo sulla posizione A (Fig.5).
Nell’esecuzione dei raccordi (Fig.6) per l’esecuzione delle scarico condensa
si ricorda di:
• Il diametro del tubo di scarico condensa deve essere pari o superiore a
quello del tubo di raccordo.
• Sigillare le giunzioni e avvolgere con materiale isolante per evitare la
formazione di condensa sulle superfici esterne del tubo
• Mantenere il tubo di scarico condensa corto e con inclinazione verso il
basso di almeno 1/100.
• Non piegare il tubo flessibile di scarico condensa.
• Dopo aver collegato la tubazione, controllare che l’acqua di condensa
defluisca con facilità
• Per controllare il drenaggio, versare dell’acqua nella bacinella di scarico
condensa (Fig.7).
ALTRE INSTALLAZIONI DELL’UNITÀ MURALE
COLLEGAMENTO SCARICO CONDENSA UNITA’ INTERNA
Fig. 3
Fig. 4
Fig. 5
Fig. 6 Fig. 7
INSTALLAZIONE

12
COLLEGAMENTI FRIGORIFERI
ISOLAMENTO TUBAZIONI
Per collegare le linee frigorifere procedere come indicato di seguito:
• Far combaciare le estremità del tubo cartellato (1-Fig.1)
precedentemente con quelle degli attacchi posti sulle unità interne o sui
rubinetti delle unità esterne (2-Fig.1).
• Avvitare a mano il bocchettone e quindi serrarlo con l’ausilio di un
chiave adeguata (per evitare tensioni sulle tubazioni è consigliabile agire
con una controchiave).
E’ opportuno per garantire l’efficienza del sistema ed il suo corretto funzionamento che vengano utilizzate linee di
collegamento frigorifero presolate, comunemente reperibili in commercio. Si raccomanda inoltre di fare attenzione ai
punti di collegamento secondo quanto descritto.
Fig. 1
Fig. 2
Fig. 3
Il raccordo di collegamento all’unità interna deve essere avvolto da
isolante termico.
Si utilizzino i lembi di materiale isolante con cui sono avvolti i tubi
dell’unità interna e mediante del nastro adesivo ricoprire accuratamente
le tubazioni
Dopo aver avvolto i tubi con materiale protettivo, unire assieme il cavo di
collegamento elettrico (1-Fig 3) ,il tubo di scarico condensa (2-Fig 3) e le
tubazioni (3-Fig 3). Assicurarsi di non piegare mai ad angolo e tubazioni.
INSTALLAZIONE
1 - linea elettrica
2 - scarico condensa
3 - linea frigorifera

13
INSTALLAZIONE
COLLEGAMENTO ELETTRICO UNITÀ INTERNA
BLOCCAGGIO UNITA’
Fig. 6
Fig. 4 Fig. 5
1 - linea elettrica
2 - scarico condensa
3 - linea frigorifera

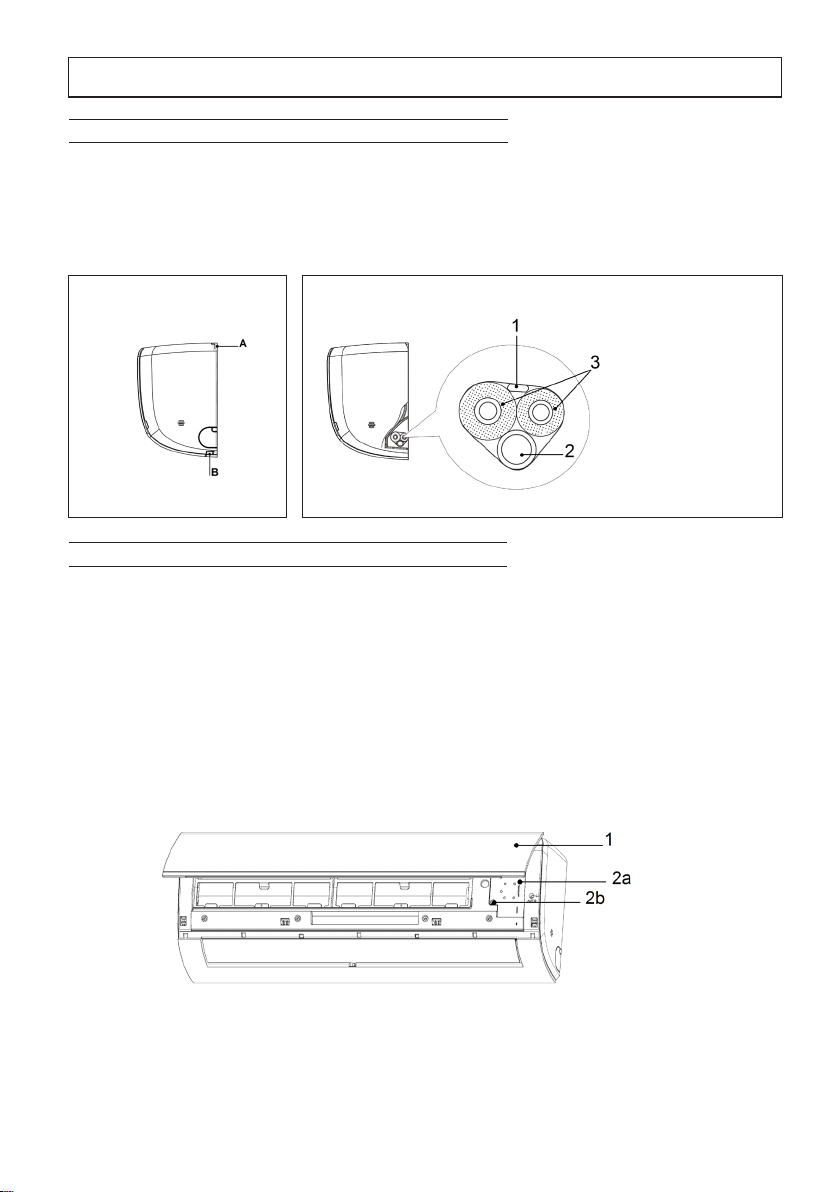

E’ previsto il collegamento tra la morsettiera dell’unità interna e quella sull’unità esterna.
Per accedere alla morsettiera eseguire quanto sotto descritto.
1. Aprire il pannello frontale (1-Fig.6).
2. Togliere la vite (2a-Fig.6) ed il coperchio di protezione (2b-Fig.6)
3. Effettuare i collegamenti facendo riferimento agli schemi elettrici relativi all'unità
4. Richiudere il tutto.
Appendere l’unità ai ganci superiori della piastra di installazione (A-Fig.4).
Assicurarsi che i ganci siano correttamente posizionati sulla piastra di installazione muovendoli a destra e sinistra
Assicurarsi che la posizione delle tubazioni sia correttamente collocata nello spazio disponibile dietro l’unità (Fig.5)
Premere i lati inferiori destro e sinistro dell’unità contro la piastra, fino a quando i ganci si connettono alle fessure
(B-Fig.4) ( rumore di aggancio).

14
MESSA IN FUNZIONE
SICUREZZA ED INQUINAMENTO
CONSIDERAZIONI GENERALI
La macchina è stata progettata in modo da ridurre al minimo i rischi per le persone e l'ambiente nel quale essa viene
installata. Pertanto per eliminare i rischi residui ai quali si va incontro è opportuno conoscere il più possibile della
stessa per non incorrere in incidenti che potrebbero causare danni a persone e/o cose.
1. Inquinamento:
La macchina contiene olio lubrificante e refrigerante R32 per cui, in fase di rottamazione dell'unità, tali fluidi dovranno
essere recuperati e smaltiti in accordo con le norme vigenti nel paese dove la macchina è installata. La macchina
non deve essere abbandonata in fase di rottamazione.
Per ulteriori informazioni sulle caratteristiche del fluido frigorifero si rimanda alle schede tecniche di sicurezza
disponibili presso i produttori di refrigeranti.
Il refrigerante
Per il suo funzionamento il condizionatore utilizza un refrigerante ermeticamente contenuto nel circuito frigorifero.
Il refrigerante utilizzato è l’ R32, Esso risulta essere inodore e presenta caratteristiche di inammabilità. Il livello di
'inammabilità del refrigerante è per altro molto bassa.
Rispetto ai refrigeranti comuni, R32 è un refrigerante con basso valore di impatto inquinante senza alcun danno
per l'ozonosfera. L'inuenza sull'effetto serra è inoltre è inferiore rispetto i comuni refrigeranti .
PRIMO AVVIAMENTO
Prima di eseguire il primo avviamento, prima di avviare l'impianto per il lavoro stagionale o dopo una lunga sosta è
necessario eseguire i seguenti controlli preliminari che riguardano la parte elettrica e la parte frigorifera.
CONTROLLO PRELIMINARE PARTE ELETTRICA
N.B.: Prima di eseguire un qualsiasi controllo elettrico togliere l'alimentazione dalla macchina staccando la spina
dalla presa di rete.
Controlli
· Verificare che l'impianto elettrico sia stato realizzato in conformità a quanto riportato sullo schema elettrico e che la
sezione dei cavi sia adeguata.
· Verificare che i cavi di potenza e di terra siano ben serrati ai morsetti.
· Verificare che non ci siano cavi scollegati o non agganciati ai morsetti.
· Verificare che l'alimentazione della rete sia adeguata alle esigenze della macchina.
CONTROLLO PRELIMINARE PARTE FRIGORIFERA
· Controllare che l'unità sia carica di refrigerante. Il controllo può essere effettuato con dei manometri portatili per
freon muniti d'attacco girevole da 1/4" SAE con depressore collegato alla presa di servizio del rubinetto. La pressione
letta deve corrispondere alla pressione di saturazione corrispondente alla temperatura ambiente (~7 bar).
· Eseguire un controllo visivo sul circuito frigorifero accertandosi che non sia danneggiato.
· Verificare che le tubazioni non siano sporche d'olio (macchie d'olio lasciano presupporre rotture al circuito frigorifero).
ACCENSIONE
Una volta eseguiti i controlli preliminari, per mettere in funzione la macchina, è necessario attivare l'unità tramite il
telecomando. Premere il tasto d'accensione e impostare la modalità di funzionamento desiderata.
Le funzionalità del telecomando sono illustrate nel manuale dell' utente.

3
TABLE OF CONTENTS
GENERAL SPECIFICATIONS .................................4
DELIVERY OF THE MACHINE.............................4
FOREWORD...........................................4
PURPOSE OF THE UNIT ................................4
PRESENTATION OF THE UNIT ...........................4
DECLARATION OF CONFORMITY .........................4
TECHNICAL DATA ......................................5
OVERALL DIMENSIONS .................................6
UNITDESCRIPTION .....................................6
INSTALLATION ............................................7
SAFETY REGULATIONS .................................7
PACKING AND STORING.................................8
CONTENT.............................................8
INSTALLATION NOTES ..................................8
INSTALLATION GENERAL NOTES .........................9
INDOOR UNIT INSTALLATION ............................9
OTHER INSTALLATIONS OF THE WALL-HUNG UNIT ..........11
INDOOR UNIT CONDENSATION DRAIN CONNECTION ........11
COOLING CONNECTIONS ...............................12
PIPE INSULATION ......................................12
UNIT LOCKING.........................................13
ELECTRICAL CONNECTION OF THE INDOOR UNIT ..........13
SETTING AND WORK.......................................14
STARTING UP FOR THE FIRST TIME.......................14
PRELIMINARY CHECKS ON THE ELECTRICAL PART .........14
PRELIMINARY CHECKS ON THE COOLING PART ............14
STARTING ............................................14
SAFETY AND POLLUTION...................................14
GENERAL CONSIDERATIONS ............................14

4
GENERAL SPECIFICATIONS
FOREWORD
This air conditioner has been designed and manufactured for air conditioning requirements only and must therefore
be used for this purpose alone. Even the best of machines are capable of operating efficiently and correctly only if
they are used in the correct manner and kept fully efficient. You are therefore kindly requested to carefully read this
instruction manual and to consult it each time difficulties should arise when using the machine or when in doubt. In
any event, we remind you that if necessary, our assistance service, organized in collaboration with our dealer, is
always at your disposal for any advice or direct intervention required.
PRESENTATION OF THE UNIT
Air conditioners/split type air conditioners must be connected to an outdoor unit. This model range can be coupled to
both outdoor units like the Mono-Split type, coupled to only one indoor unit, or the Multi-Split type that can be coupled
to two or more indoor units. The series is available in the heat pump version with R32.
The indoor unit releases the treated air into the environment to be cooled, while the outdoor unit either
releases outside the heat withdrawn from indoors (Cooling mode) or it absorbs heat from the outside
in order to warm the indoor environment (Heating mode).
PURPOSE OF THE UNIT
Air conditioners/split type air conditioners must be connected to an outdoor unit. This model range can be coupled to
both outdoor units like the Mono-Split type, coupled to only one indoor unit, or the Multi-Split type that can be coupled
to two or more indoor units. The series is available in the heat pump version with R32.
DECLARATION OF CONFORMITY
The manufacturer declares that the machines described in this instruction manual meet the requirements of the
following directives and subsequent modifications:
• Low voltage directive 2006/95/EC;
• Electromagnetic compatibility directive 2004/108/EC;
• Energy Efficiency Directive 2002/31/EC;
• Directive 2002/96/EC WEE;
• Directive 2002/95/EC RoHS.
It conforms to what is stated in the legislation
• EN 60335-2-40
DELIVERY OF THE MACHINE
As soon as the machine is delivered, it is essential for the user to make sure that he has received all the items indi-
cated on the delivery note and that the machine has not been damaged during transport. If damage is discovered,
allow the forwarding agent to ascertain its entity and also inform our seller. Only in this way will you be able to receive
the missing items or reimbursement of damages within the shortest possible time.
Appliance filled with flammable gas R32.
Please notice that the unit is filled with flammable gas R32. Inappropriate treatment of the unit
involves the risk of severe damages of people and material. Details to this refrigerant are found
in section "SAFETY AND POLLUTION".

5
GENERAL SPECIFICATIONS
TECHNICAL DATA
In cooling mode: ambient air temperature 27°CDB, outdoor temperature 19°CWB 35°CDB
In heating mode: ambient air temperature 20°CDB, outdoor temperature 7°CDB - 6°CWB
*: For units 9-12-18-22, data referring to Mono-split connection, for unit 7 nominal data referring to Multi Split unit connection. In case of
Multi Split connection, the value depends on the combination of the active units
**: Sound pressure level detected at a distance of 1 meter, in a 100m3environment with reverberation time of 0.5 seconds.
MODEL 9 12 18 22 U.M
Power supply 230-1-50 V-f-Hz
Cooling capacity * Rated 2600 3500 5270 6450 W
Heating capacity * Rated 2800 3650 5500 6600 W
Indoor unit air ow rate
S.Max 530 660 850 1150 m³/h
Max 490 540 720 1050 m³/h
Med 430 460 610 950 m³/h
Min 330 330 520 850 m³/h
Indoor unit sound pressure
level**
S Max 39 42 46 48 dB(A)
Max 36 39 42 45 dB(A)
Med 32 33 39 42 dB(A)
Min 26 26 36 39 dB(A)
Connections LIQUID line 1/4 1/4 1/4 1/4 “
Connections GAS line 3/8 3/8 1/2 5/8 “
Indoor unit net weight 9.5 10.5 14 16.5 Kg
Indoor unit packaging
dimensions
L 871 930 1047 1158 mm
H 290 279 314 352 mm
D 352 352 377 413 mm

6
UNITDESCRIPTION
1. CABINET FOR THE OUTDOOR UNIT
The cabinet is entirely in ABS and also serves as
a bearing structure.
2. VENTILATING UNIT
The ventilating unit consists of a cross-flow fan.
This allows a very low noise operation.
3. HEAT EXCHANGE BANK
In both units the heat exchange bank is made of
INDOOR UNIT
GENERAL SPECIFICATIONS
Fig. 2
copper tubing with aluminium sheet fins in a continuous
pack. The fins are directly blocked by the mechanical expansion of the copper tube in
order to obtain a high degree of heat transmission.
4. FILTERING SECTION
The filtering section, in the indoor unit, is made up of synthetic material with high
filtering power that can be regenerated through blowing and washing.
5. REMOTE CONTROL
This series of air conditioners is provided with an infrared remote control. It allows to
easily control the unit and monitor all operating parameters.
OVERALL DIMENSIONS
Fig. 1
Fig. 2
MOD. 912 18 22 UM
L 792 850 972 1081 mm
H 279 291 302 327 mm
D195 203 224 248 mm
LD
H
Fig. 3

7
INSTALLATION
SAFETY REGULATIONS
Strictly comply with the following regulations to prevent injury to the operator or damage to the machine.
• The unit installation must be done according to the installation rules valid in your country.
• This installer's handbook, the user manual and the wiring diagrams are integral part of the machine. They must
be kept with care and be ready to hand should the operators require them for consultation.
• Failure to comply with the instructions in this manual and inadequate installation of the conditioner may void the
certificate of guarantee. Moreover, the Manufacturer shall not be liable for direct and/or indirect damages due to
incorrect installation or for damages caused by conditioners installed by inexpert or unauthorized personnel.
• If the outdoor unit must be dismantled, it is advisable to have the job done by an authorized technical service
centre.
• Work in a clean, uncluttered place when installing the equipment.
• It is absolutely forbidden to touch moving parts or to move between the same.
• Before starting the conditioner, make sure that the various components and the entire system are in perfect and
safe conditions.
• Strictly comply with the routine maintenance operations.
• Insist on genuine spare parts. Failure to do so will void the guarantee.
• Do not remove or tamper with the safety devices.
• Disconnect the electric power source before proceeding with any work on the machine.
• Do not place anything on the top part of the units.
• Do not push items through the protective fan grilles or allow objects to drop through.
• The bank surface is sharp. Do not touch it without protective gloves.
• Carefully read the stickers on the machine, never cover them and replace them immediately should they be
damaged.
• Do not use the machine in an explosive atmosphere.
• The power line must be regularly grounded.
• If the power cable has been damaged, stop the machine if it is operating, and have the cable immediately
replaced by an authorized technician.
• The machine must be stored at a temperature between -25°C and 55°C.
• Use a powder extinguisher in the event of a fire outbreak. Do not use water.
• If the machine operates in an abnormal way, make sure that this does not depend on failure to carry out routine
maintenance. Failing this, ask to have the machine checked by a specialized technician.
• If the outdoor unit must be dismantled, it is advisable to have the job done by an authorized technical service
centre.
• The machine must not be dumped if it is to be scrapped since it contains materials that must be recycled or
disposed of by authorized centres.
• Do not wash the machine with direct or pressurized jets of water or with corrosive substances.
The Manufacturer and after-sales service network are at your disposal for prompt and accurate technical
assistance and for anything else able to ensure the best operation and achieve the utmost efficiency from
your machine.

8
INSTALLATION
PACKING AND STORING
CONTENT
Fig. 1
All machines are packed in cardboard boxes specific for each unit.
The indications required to correctly handle the appliance while storing and
installing it are written on the packing.
The storage temperature must be between -25°C and 55°C.
Note: Do not throw the packing away exteriors to avoid environmental pollution.
Once the place in which the unit is to be installed has been chosen (see the
relative sections) proceed as follows to unpack the two units:
Packagings contain the units as well as accessories and technical documentation for the use and installation. Check
that the following components are present.
In the indoor unit:
Description Image Qty Notes
Remote control 1 The remote control is not
supplied with batteries
Unit fastening plate 1Fix on the rear part of
the unit
Press-in plugs for unit fastening
and remote control holder 5-8 According to the model
Screws 5-8 According to the model
Manuals 1+1 User manual and
installation manual
Indoor unit (fig. 1):
1. Cut the two nylon straps.
2. Open the upper side of the packing.
3. Take the unit and lift it up until completely out of the packing.
4. Remove the side protections and the nylon wrapping.
INSTALLATION NOTES
1.The air conditioner is not allowed to use in a room that has running fire (such as firesource, working coal gas ware,
operating heater).
2.It is not allowed to drill hole or burn the connection pipe.
3.The air conditioner must be installed in a room that is larger than the minimum room area. The minimum room area
is shown on the nameplate or following table 1.
4.Leak test is a must after installation.
Refrigerant charge (kg) ≤1.2 1.3 1.4 1.5 1.6 1.7 1.8 1.9 2.0
Min room area m² / 1.6 1.9 2.1 2.4 2.8 3.1 3.4 3.8
