Fiamma KIT TURBO-VENT F PREMIUM Setup guide

fiamma.com
Quality Motorhome Products
fiamma.com
COMFORT
KIT
Turbo-Vent F Premium
Turbo-Vent F
Turbo-Vent F P3
DE Montage- und
Gebrauchsanleitung
EN Installation and
usage instructions
FR Instructions de montage et
mode d’emploi
ES Instruciones de montaje y uso
IT Istruzioni di montaggio e d’uso

COMFORT
2
EN Product instructions for
ES Instructiones producto para
DE Produkstanleitung für
FR Instructions de produit pour
IT Istruzioni prodotto per

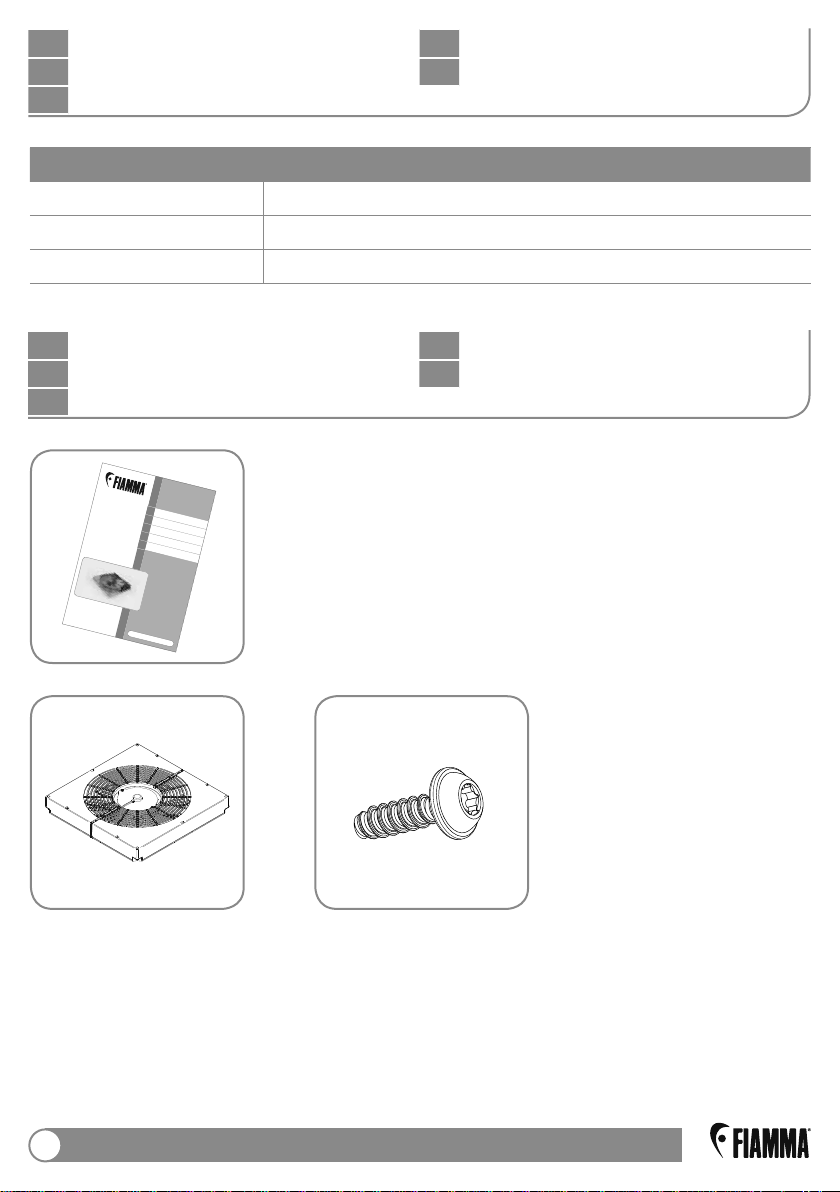

DE Verpackungsinhalt
FR Contenu de l’emballage
IT Contenuto dell’imballo
EN Package contents
ES Contenido del embalaje
1x
fiamma.com
Quality Motorhome Products
fiamma.com
COMFORT
KIT
Turbo-Vent F Premium
Turbo-Vent F
Turbo-Vent F P3
DE
Montage- und
Gebrauchsanleitung
EN
Installation and
usage instructions
FR
Instructions de montage et
mode d’emploi
ES
Instruciones de montaje y uso
IT
Istruzioni di montaggio e d’uso
A
1x
B
4x
Code Description
07501-01- Kit Turbo-Vent F Premium
07501A01- Kit Turbo-Vent F
07501B01- Kit Turbo-Vent F P3

COMFORT 3
DE Kontrolle bei der Übernahme
FR Contrôle à la réception
IT Controllo al ricevimento
EN Goods receipt inspection
ES Control al recibimiento
DE
Gebrauchsanweisungen und Ratschläge
FR Instructions et conseils
IT Avvertenze e suggerimenti
EN Maintenance instructions
ES Recomendaciones
DE
Bitte kontrollieren Sie, ob alle Einzelteile Einwandfrei sind der eventuell Während dem
Transport beschädigt Wurden. Wenden Sie sich in diesem Falle bitte an den Händler.
EN
Check that nothing has been damaged or deformed during the transport. In case of
damage contact the dealer.
FR
Contrôler qu’aucune pièce ne soit cassée ou déformée suite au transport.
En cas contraire, contacter le revendeur.
ES
Controlar que ningún detalle se haya roto o deformado durante el transporte. En
este caso contactar al revendedor.
IT
Controllare che nessun particolare sia rotto o deformato a causa di errori di
trasporto. In questo caso contattare il rivenditore.
DE
Um das Produkt optimal nutzen zu können, lesen Sie bitte die Bedienungsanleitung
aufmerksam durch und bewahren Sie sie zur späteren Verwendung auf.
EN
To use the product in the best way, read the user’s instructions carefully and
keep them to hand for future consultation.
FR
Pour tirer le meilleur parti de votre produit, nous vous invitons à lire attentivement les
notices d’emploi et à les conserver pour toute consultation ultérieure.
ES
Para usar el producto en lo mejor de los modos, os invitamos a leer
atentamente las instrucciones de uso, guardándolas en caso de necesidad.
IT
Per utilizzare al meglio il prodotto, vi invitiamo a leggere attentamente
le istruzioni d’uso e a conservarle in caso di necessità.

COMFORT
4
DE Technische Daten
FR Données techniques
IT Dati Tecnici
EN Technical specifications
ES Datos tecnicos
EN
Feeding tension:
Nominal supply voltage:
Tension tolerance:
Min.feeding tension:
Power of nominal supply voltage:
Type of protection:
Current protection intervention:
Wire section:
Min. electric input:
Max. electric input:
Operating temperature:
Storage temperature:
12 Vdc
+/- 30%
8 Vcc
16 Vcc
36 W
auto-resettable Fuse
5 A
17 AWG – 1,0 mm²
0,2 A +/- 10%
3,0 A +/- 10%
-10°C / +70°C
-20°C / +80°C
DE
Zufuhr:
Nominalspannung der Zufuhr:
Spannungstoleranz:
Minimalspannung der Zufuhr:
Leistung der Minimalspannung:
Sicherungsart:
Sicherungsstromwert:
Sektionsleiter:
Minimalabsorption:
Maximalabsorption:
Betriebstemperatur:
Lagertemperatur:
12 V
+/- 30%
8 V
16 V
36 W
Selbst wiederherstellende Schmelzsicherung
5 A
17 AWG – 1,0 mm²
0,2 A +/- 10%
3,0 A +/- 10%
-10°C / +70°C
-20°C / +80°C
FR
Alimentation:
Tension nominale d’alimentation:
Tension seuil de tolérance:
Tension minimale d’alimentation:
Puissance de la tension nominale:
Type de protection :
Courant d’intervention de protection:
Section du conducteur:
Absorption minimale:
Absorption maximale:
Températures de fonctionnement:
Température de stockage:
12 Vdc
+/- 30%
8 Vcc
16 Vcc
36 W
fusible auto-réarmable
5 A
17 AWG – 1,0 mm²
0,2 A +/- 10%
3,0 A +/- 10%
-10°C / +70°C
-20°C / +80°C

COMFORT 5
DE Technische Daten
FR Données techniques
IT Dati Tecnici
EN Technical specifications
ES Datos tecnicos
IT
Tensione nominale di alimentazione:
Tolleranza della tensione:
Tensione minima di alimentazione:
Tensione massima di alimentazione:
Potenza della tensione nominale:
Tipo di protezione:
Corrente intervento protezione:
Sezione del conduttore:
Assorbimento minimo:
Assorbimento massimo:
Temperatura di funzionamento:
Temperatura di stoccaggio:
12 Vcc
+/- 30%
8 Vcc
16 Vcc
36 W
fusibile auto-ripristinabile
5 A
17 AWG – 1,0 mm²
0,2 A +/- 10%
3,0 A +/- 10%
-10°C / +70°C
-20°C / +80°C
ES
Alimentación:
Tensión nominal de alimentación:
Tolerancia de tensión:
Tensión mínima de alimentación:
Potencia de la tensión nominal :
Tipo de protección:
Corriente intervención protección:
Sección del conductor :
Absorbencia mínima:
Absorbencia máxima:
Temperatura de funcionamiento:
Temperatura de almacenamiento:
12 Vcc
+/- 30%
8 Vcc
16 Vcc
36 W
fusible auto restablecible
5 A
17 AWG – 1,0 mm²
0,2 A +/- 10%
3,0 A +/- 10%
-10°C / +70°C
-20°C / +80°C

COMFORT
6

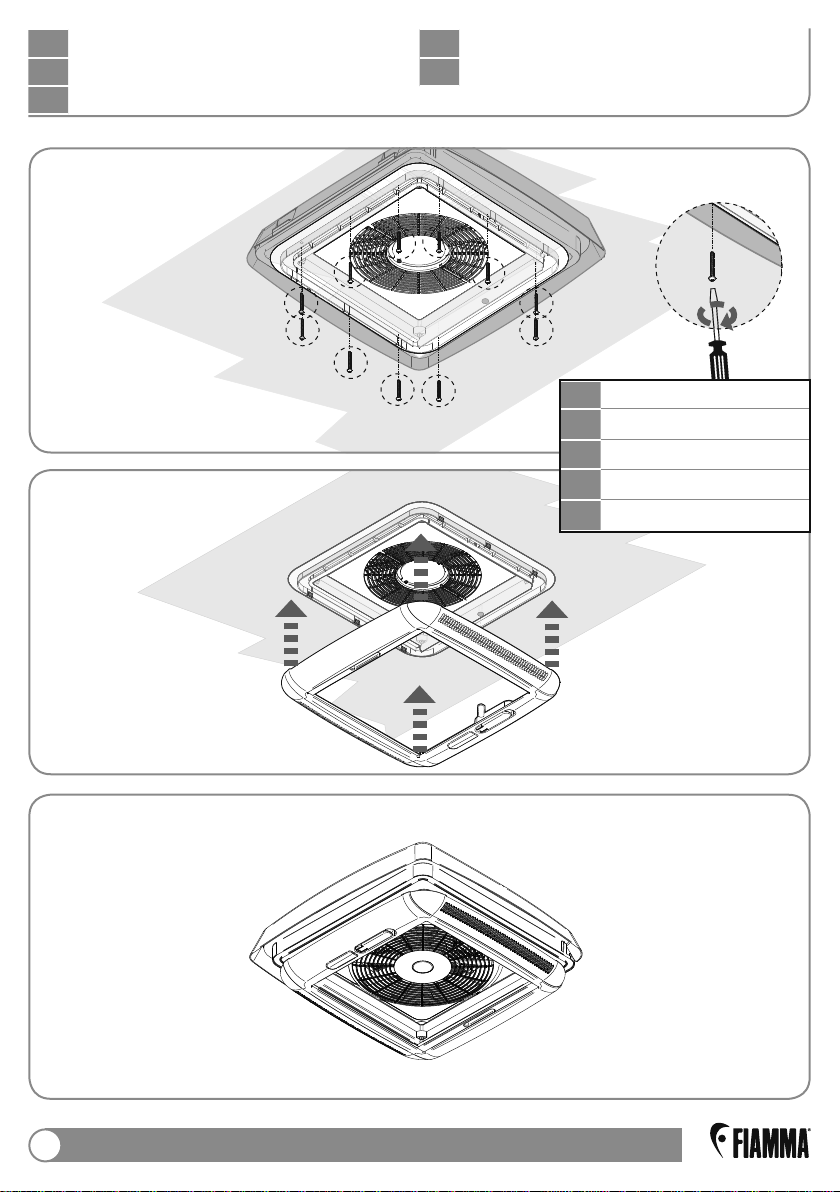

DE Montageanleitung
FR Instructions de montage
IT Istruzioni di montaggio
EN Installation instructions
ES Instrucciones de montaje
1
4
23
5

COMFORT 7
DE Montageanleitung
FR Instructions de montage
IT Istruzioni di montaggio
EN Installation instructions
ES Instrucciones de montaje
6
DE Bitte achten Sie darauf, dass die elektrische Verbindung direkt von der Batterie
vorzubereiten ist (nur 12 V- NICHT 220 V)
EN Do not forget to arrange the electrical connection directly from the battery
(only 12Vdc - NOT 220V)
FR N’oubliez pas de préparer le branchement électrique depuis la batterie
(seulement 12 Vdc - PAS 220V)
ES Acordarse de predisponer la conexión eléctrica directa de la batería
(solo 12Vcc - NO 220V)
IT Ricordare di predisporre il collegamento elettrico diretto dalla batteria
(solo 12 Vcc - NO 220V)

COMFORT
8
DE Montageanleitung
FR Instructions de montage
IT Istruzioni di montaggio
EN Installation instructions
ES Instrucciones de montaje
7
DE Die Stromkabel mit dem elektrischen Motor verbinden.
DIE POLARITÄT PRÜFEN.
EN Connect the input cables of the electric motor.
CHECH THE POLARITY.
FR Branchez les fils d’alimentation au moteur électrique.
VERIFIEZ LA POLARITE.
ES Conectar los cables del motor eléctrico.
VERIFICAR LA POLARIDAD.
IT Collegare i fili d’alimentazione e del motore elettrico.
VERIFICARE LA POLARITÀ.

COMFORT 9
DE Montageanleitung
FR Instructions de montage
IT Istruzioni di montaggio
EN Installation instructions
ES Instrucciones de montaje

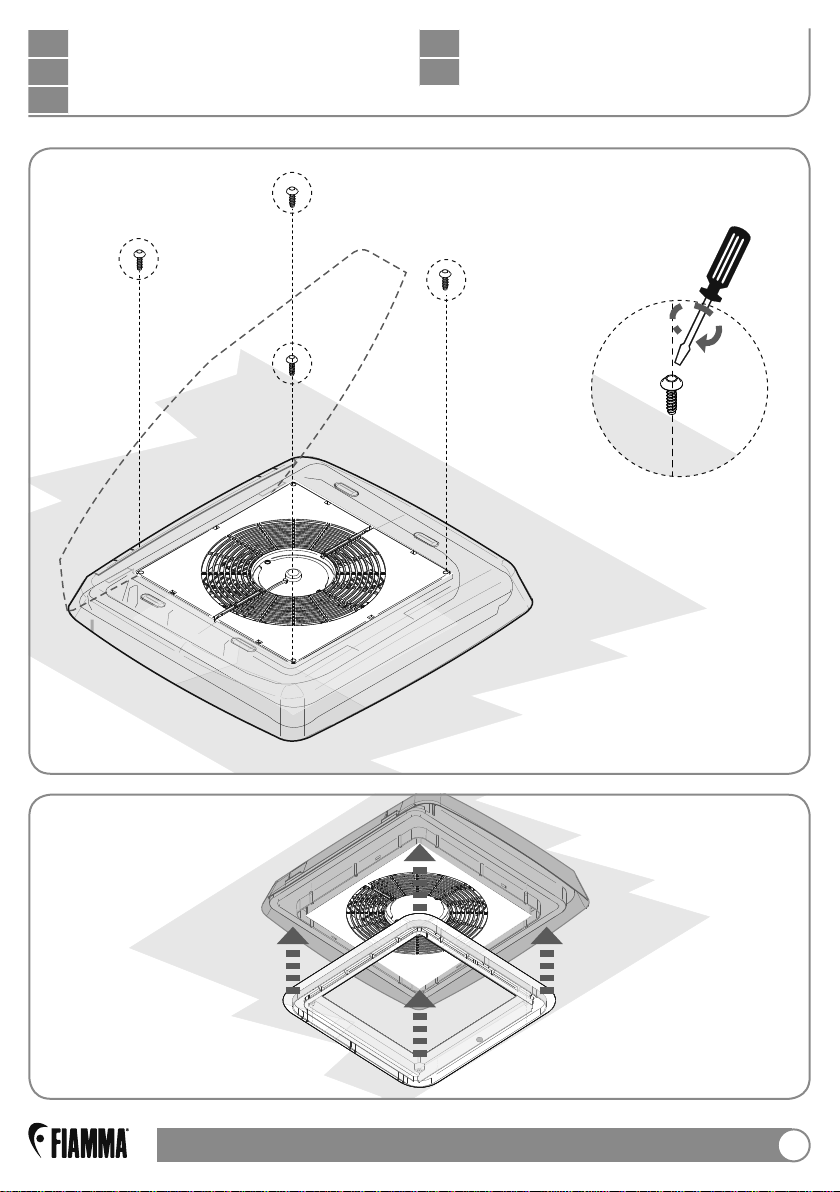

8
9

COMFORT
10
DE Montageanleitung
FR Instructions de montage
IT Istruzioni di montaggio
EN Installation instructions
ES Instrucciones de montaje
10
11
12
DE Anziehen max 1.5 Nm
EN Tightening max 1.5 Nm
FR Serrage max 1.5 Nm
ES Apriete max 1.5 Nm
IT Serraggio max 1.5 Nm

COMFORT 11
EN Instructions for use
ES Instrucciones de montaje
DE Gebrauchsanleitung
FR Mode d’emploi
IT Istruzioni d’uso
Turbo-Vent F Premium
DE Tastatur touchscreen | Das Symbol leicht drücken
EN Capacitive keypads | Touch the icon
FR Clavier capacitatif | Appuyez le bouton
ES Teclados capacitivos | Tocar y el icono
IT Tastiera capacitiva | Toccare sull’icona
DE ENERGIESPARMODUS: die LED-Beleuchtung erlöscht 5 Minuten nach
Nichtgebrauch der Touchscreen Tasten.
EN ENERGY CONSERVATION: the LED brightness decreases after not using the
keyboard for 5 minutes
FR ÉCONOMIE D’ÉNERGIE : la luminosité des LED se réduit après 5 minutes de
non-utilisation du clavier
ES AHORRO ENERGETICO: la luminosidad de los LED se reduce después de
5 minutos que no se usa el teclado
IT RISPARMIO ENERGETICO: la luminosità dei LED si riduce dopo 5 minuti di non
utilizzo della tastiera

COMFORT
12
EN Instructions for use
ES Instrucciones de montaje
DE Gebrauchsanleitung
FR Mode d’emploi
IT Istruzioni d’uso
B
A
D
C
DE Einstellung der Polar Control
Funktion (A)
EN Polar Control function (A)
FR Réglage de la fonction Polar Control
(A)
ES Función Polar Control (A)
IT Impostazione funzione Polar Control
(A)
DE Ventilatoraufnahme Belüfter (B)
EN Fan ignition air inlet (B)
FR Mise en route de la fonction
aspiration (B)
ES Encendido pantalla entrada aire (B)
IT Accensione ventola entrata aria (B)
DE Ventilatoraufnahme Entlüfter (D)
EN Fan ignition air outlet (D)
FR Mise en route de la fonction
ventilation (D)
ES Encendido pantalla salida aire (D)
IT Accensione ventola uscita aria (D)
DE Regulierung der Geschwindigkeit
des Ventilators (C)
EN Regulation fan speed (C)
FR Réglage de la vitesse du ventilateur.
(C)
ES Regulación velocidad pantalla (C)
IT Regolazione velocità ventola (C)

COMFORT 13
EN Instructions for use
ES Instrucciones de montaje
DE Gebrauchsanleitung
FR Mode d’emploi
IT Istruzioni d’uso

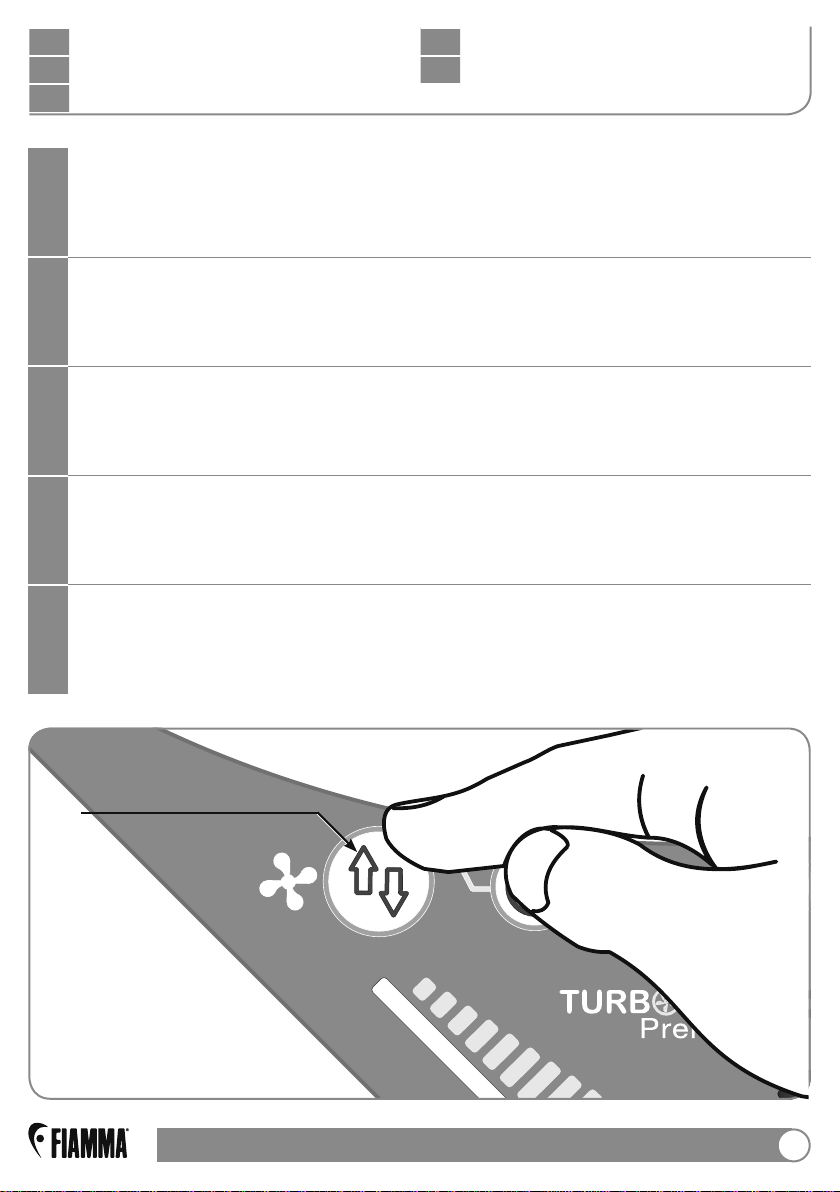

C
DE
REGULIERUNG VENTILATOR
Das Symbol solange gedrückt halten, bis die gewünschte Geschwindigkeit erreicht
wird (C).
Schieben Sie die LEDleisten von min nach max und umgekehrt, lassen Sie
dann den Druckknopf für eine neue Einstellung/Regulierung
EN FAN REGULATION
Press the icon and keep it pressed till the requested speed (C). Slide the LED bar
from min. to max. and vice versa, then release the button for a new regulation
FR
RÉGLAGE DU VENTILATEUR
Appuyez et maintenez le Bouton enfoncé jusqu’à l’obtention de la vitesse désirée
(C). Aprés avoir fait glisser les Led de mini à maxi, et vice versa, relâcher le bouton
pour une nouvelle régulation
ES
REGULATION DE LA PANTALLA
Apretar y tener apretado el icono hasta alcanzar la velocidad deseada (C). Hacer
deslizar la barra LED de mín a max y viceversa, luego dejar de presionar la tecla para
una nueva regulación
IT
REGOLAZIONE VENTOLA
Premere e tener premuto l’Icona fino al raggiungimento della velocità desiderata (C).
Fatta scorrere la barra LED da min a max e viceversa rilasciare il tasto per una
nuova regolazione

COMFORT
14
EN Instructions for use
ES Instrucciones de montaje
DE Gebrauchsanleitung
FR Mode d’emploi
IT Istruzioni d’uso

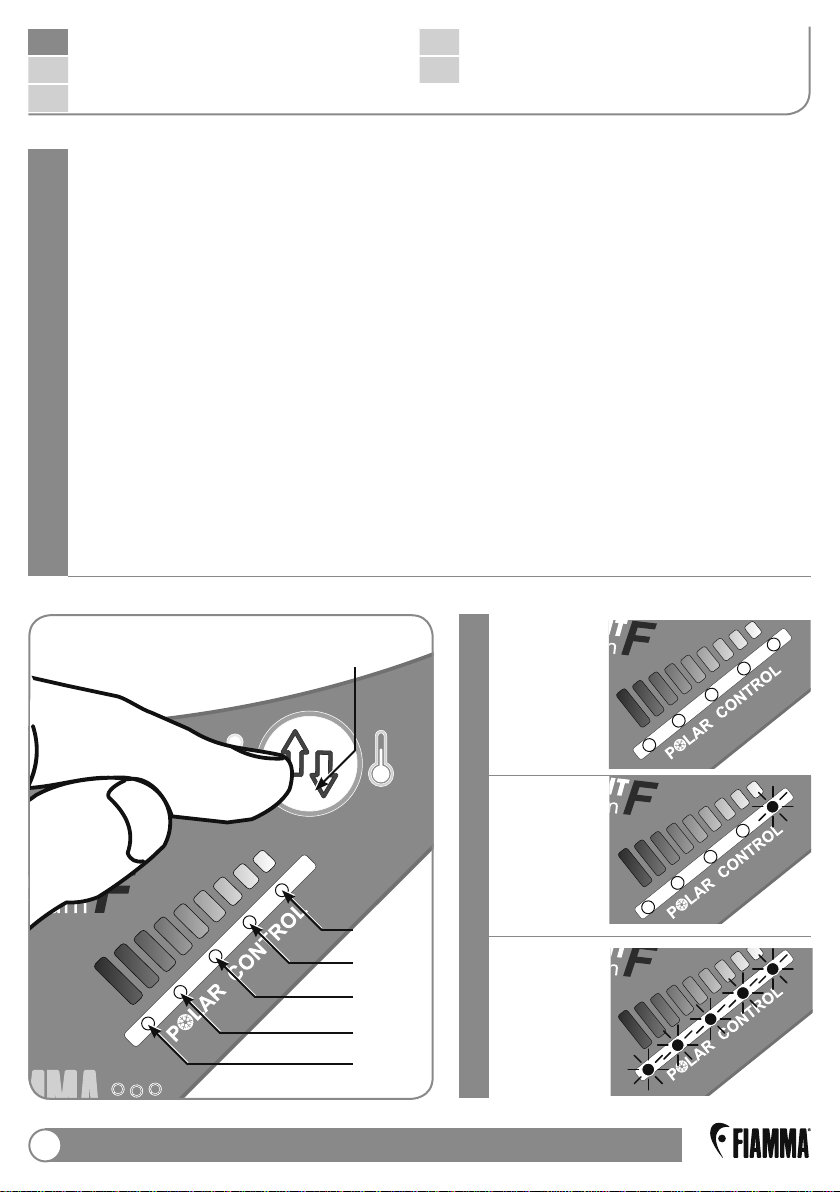

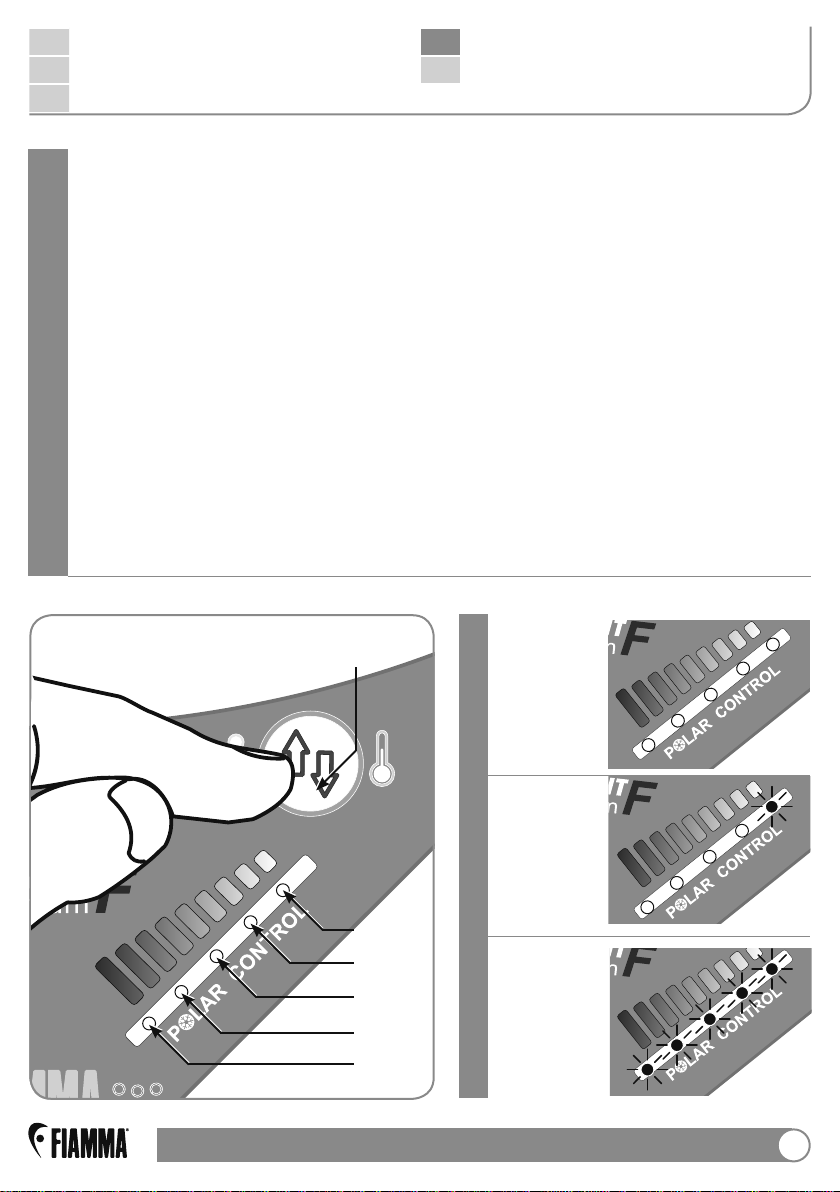

DE
Deaktiviert
Minimum
Abkühlung
Maximum
Abkühlung
A
ΔT -1°C
ΔT -2°C
ΔT -3°C
ΔT -4°C
ΔT -5°C
DE
POLAR CONTROL
Die Polar Control Funktion ermöglicht das automatische Ein- und Ausschalten des
Ventilators in Funktion der eingestellten Temperatur und der Aussentemperatur.
Beim Einschalten der Polar Control Funktion ermittelt das System die
Raumtemperatur; durch das Regulieren der gewünschten Temperatur ΔT mit der
Taste (A), läuft der Ventilator in der eingestellten Geschwindigkeit bis die Temperatur
erreicht wird.
Um den Verbrauch zu reduzieren wird empfohlen, die Polar Control Funktion auf
die geringste Temperatur ΔT-1° C einzustellen, sobald die komfortable Temperatur
erreicht ist.
Hinweis: die Abkühlungskapazität des Ventilators hängt von dem Temperaturunter-
schied zwischen Aussen- und Innentemperatur ab.
ΔT = Temperaturdifferenz zwischen ermittelter Innentemperatur und der
gewünschten Temperatur.

COMFORT 15
EN Instructions for use
ES Instrucciones de montaje
DE Gebrauchsanleitung
FR Mode d’emploi
IT Istruzioni d’uso
EN
Off
Lowest
cooling
Maximum
cooling
A
ΔT -1°C
ΔT -2°C
ΔT -3°C
ΔT -4°C
ΔT -5°C
EN
POLAR CONTROL
The Polar Control function enables the automatic switching on and off of the fan
according to set value and the room temperature.
The room temperature will be displayed by switching on the Polar Control function;
by adjusting the (A) key and the requested T, the fan will rotate until reaching the
temperature set value.
The switching on and off of the the Polar Control causes the RESET of the
displayed room temperature.
To limit the consumption of energy, we recommend to set the Polar Control to the
minimum T-1°C once reached a comfortable room temperature.
Notes: the cooling capacity of the fan depends on the difference between
outdoor temperature and the room
temperature
T = difference between the room temperature and the required temperature.

COMFORT
16
EN Instructions for use
ES Instrucciones de montaje
DE Gebrauchsanleitung
FR Mode d’emploi
IT Istruzioni d’uso
A
ΔT -1°C
ΔT -2°C
ΔT -3°C
ΔT -4°C
ΔT -5°C
FR
Étient allumé
Refroidissement
minimum
Refroidissement
maximum
FR
POLAR CONTROL
La fonction Polar Control déclenche la mise en marche et l’arrêt automatique du
ventilateur en fonction de la température réglée et de la température extérieure.
Dès la mise en route de la fonction Polar Control, le dispositif détecte la
température ambiante et en intervenant sur le T par l’intermédiaire de la touche (A),
le ventilateur tournera à la vitesse réglée jusqu’à ce que la température désirée soit
atteinte. L’arrêt et la remise en route de la fonction Polar Control entraîne le RESET
(remise à zéro) de la température ambiante détectée.
Pour limiter la consommation d’énergie, nous vous conseillons de régler la fonction
Polar Control au minimum T-1°C dès qu’une température de confort aura été
atteinte.
Remarque: la capacité de refroidissement du ventilateur dépend de la différence
entre la température extérieure et la
température ambiante.
T = Différence entre la température ambiante détectée et la température désirée.

COMFORT 17
EN Instructions for use
ES Instrucciones de montaje
DE Gebrauchsanleitung
FR Mode d’emploi
IT Istruzioni d’uso
A
ΔT -1°C
ΔT -2°C
ΔT -3°C
ΔT -4°C
ΔT -5°C
ES
Desactivado
Mínimo
enfriamiento
Máximo
enfriamiento
ES
POLAR CONTROL
El Polar Control permite el encendido y el apagado automático del ventilador en
función de la temperatura establecida y de la temperatura exterior.
Cuando se activa la función Polar Control el sistema registra la temperatura
ambiente, ajustando con el botón (A) el T deseado el ventilador girará hasta
alcanzar la temperatura establecida.
El apagado y el encendido de la función Polar Control comporta el RESET de
la temperatura ambiente registrada. Para limitar el consumo de energía una vez
alcanzada la temperatura deseada se recomienda ajustar la función Polar Control a
la mínima T-1°C .
Notas: la capacidad de refrigeración del ventilador depende de la diferencia entre la
temperatura exterior y la del ambiente.
T= Diferencia entre la temperatura ambiente registrada y la deseada.

COMFORT
18
EN Instructions for use
ES Instrucciones de montaje
DE Gebrauchsanleitung
FR Mode d’emploi
IT Istruzioni d’uso
A
ΔT -1°C
ΔT -2°C
ΔT -3°C
ΔT -4°C
ΔT -5°C
IT
Disattivato
Minimo
raffreddamento
Massimo
raffreddamento
IT
La funzione Polar Control permette l’accensione e lo spegnimento automatico del
ventilatore in funzione della temperatura impostata e della temperatura esterna.
All’accensione della funzione Polar Control il sistema rileva la temperatura ambiente;
regolando con il tasto (A) il T desiderato la ventola ruoterà alla velocità impostata
fintanto che la temperatura sarà raggiunta.
Lo spegnimento e la riaccensione della funzione Polar Control comporta il RESET
della temperatura ambiente rilevata.
Per limitare il consumo di energia una volta raggiunta una temperatura confortevole
si consiglia di impostare la funzione Polar Control al minimo T-1°C.
Note: la capacità di raffreddamento del ventilatore dipende dalla differenza tra
temperatura esterna ed ambiente.
T= Differenza tra la temperatura ambiente rilevata e quella desiderata.

COMFORT 19
EN Instructions for use
ES Instrucciones de montaje
DE Gebrauchsanleitung
FR Mode d’emploi
IT Istruzioni d’uso

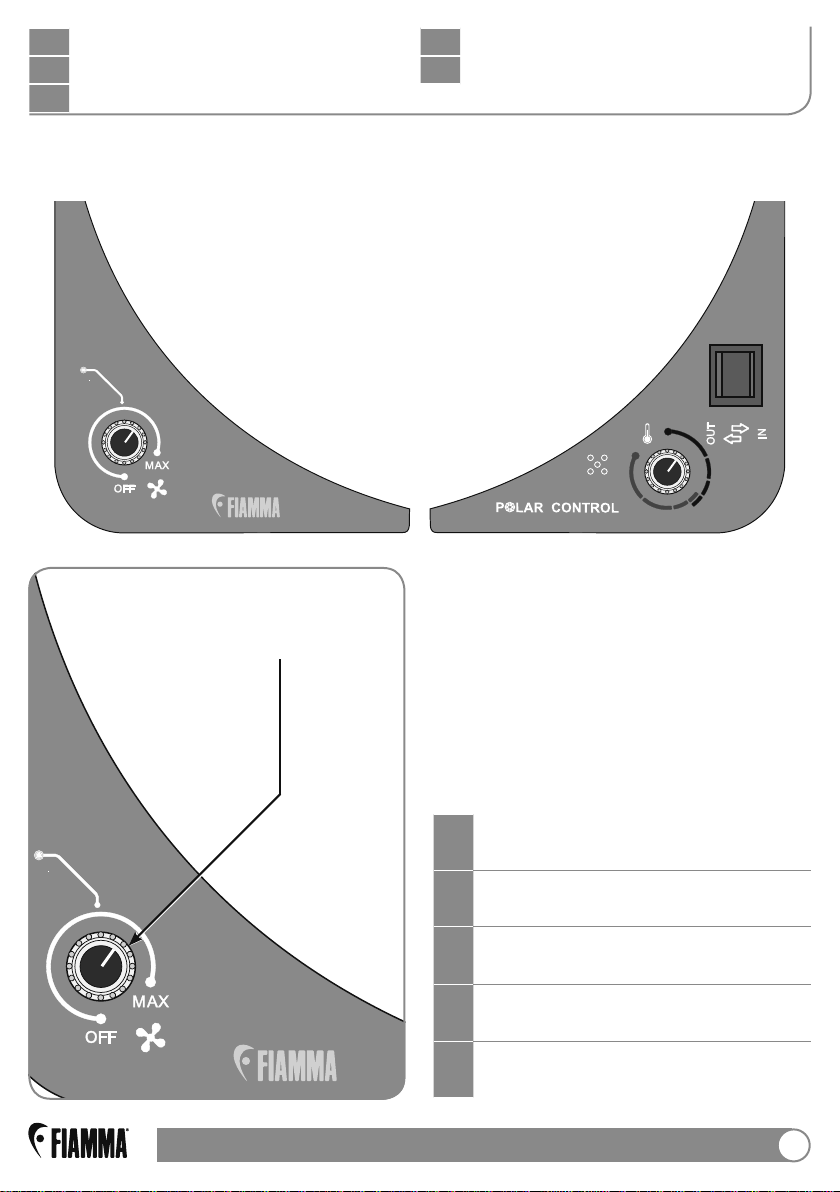

A
Turbo-Vent F
DE Regulierung der Geschwindigkeit
des Ventilators (A)
EN Regulation fan speed (A
FR Réglage de la vitesse du ventilateur.
(A)
ES Regulación velocidad pantalla (A)
IT Regolazione velocità ventola (A)

COMFORT
20
EN Instructions for use
ES Instrucciones de montaje
DE Gebrauchsanleitung
FR Mode d’emploi
IT Istruzioni d’uso

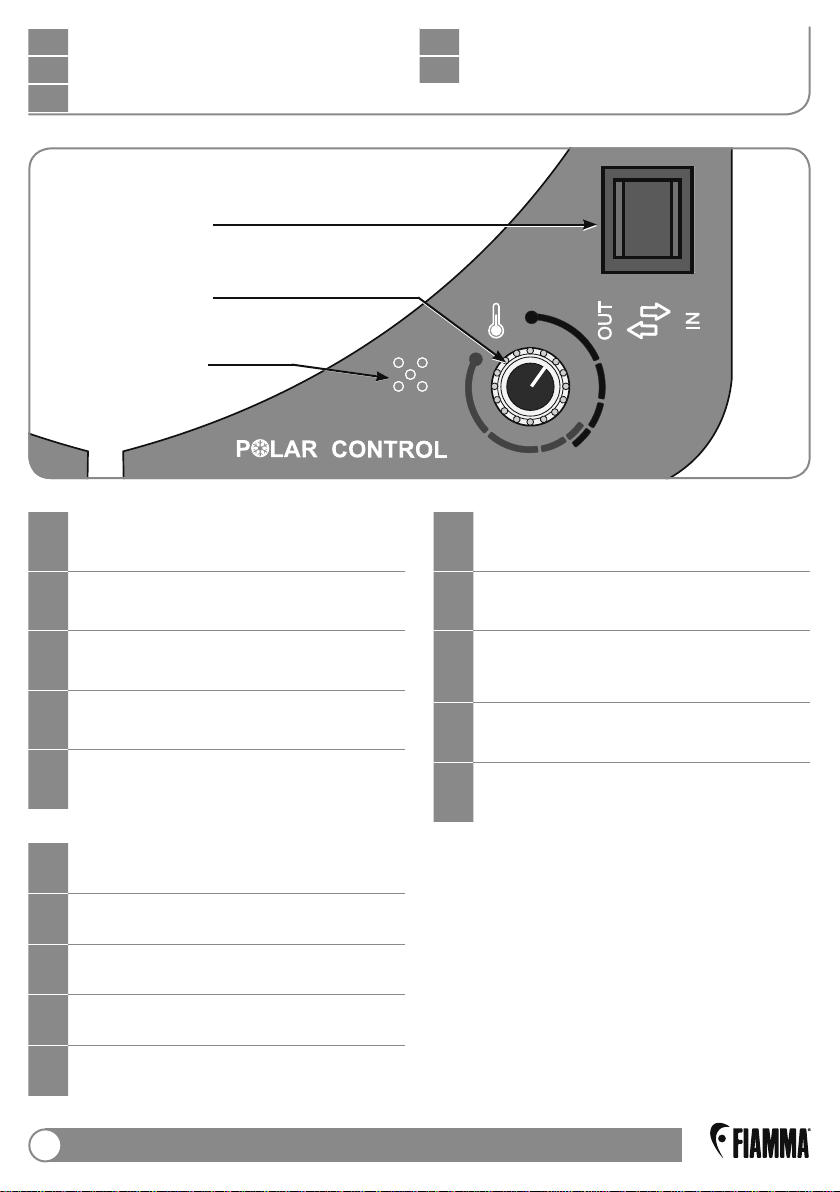

B
C
D
DE Einstellung der Polar Control
Funktion (B)
EN Polar Control function (B)
FR Réglage de la fonction Polar Control
(B)
ES Función Polar Control (B)
IT Impostazione funzione Polar Control
(B)
DE Inversion der Ventilatordrehung (C)
EN Inversion of the sense of rotation of
the fan (C)
FR Inversion du sens de rotation de
l’hélice (C)
ES Inversión rotación ventilador (C)
IT Inversione rotazione ventola (C)
DE
Sensor des thermostates (D)
EN
Thermostat sensor (D)
FR
Capteur thermostat (D)
ES
Sensor termostato (D)
IT
Sensore termostato (D)
