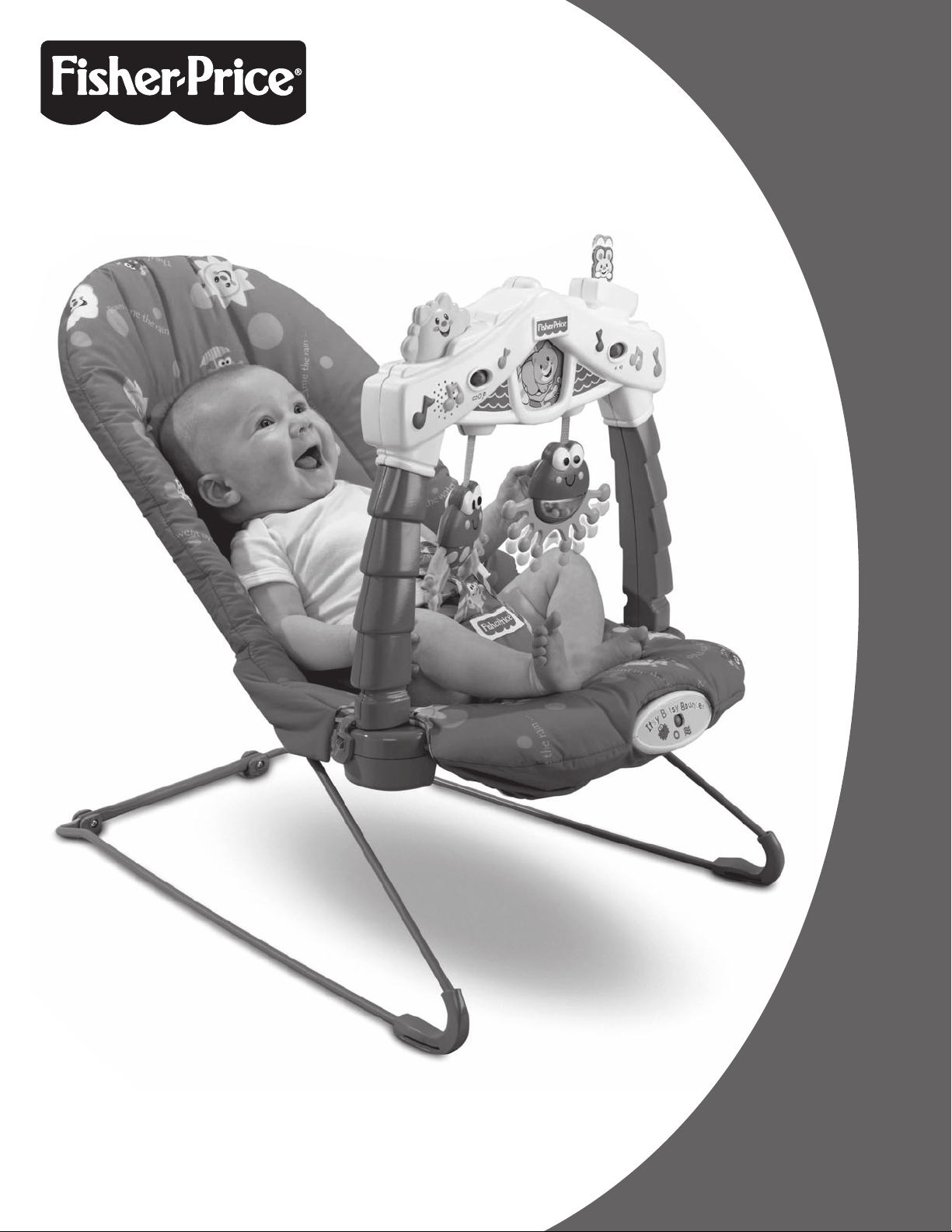

Fisher-price K5501 User manual

K5501

www.ﬁsher-price.com

2

To prevent serious injury or death:

• Fall Hazard – Never use on any elevated surface, since child’s movement may

cause product to slide or tip over. Use only on a floor.

• Suffocation Hazard – Never use on a soft surface (bed, sofa, cushion) since

product can tip over and cause suffocation in soft surfaces.

• Never use as a carrier or lift while child is seated. Never use toy bar as a handle.

• Always use the restraint system.

• Never leave child unattended.

• Never use as a car seat.

• Never use for a child able to sit up unassisted.

為避免傷亡:

•

跌倒危險 –

跌倒危險 – 切勿於斜面使用此產品。此產品只適合於地面上使用。

•

窒息危險

窒息危險 – 切勿於柔軟表面 (如床、沙發、墊子) 上使用此產品。

• 切勿將此產品用作

携

帶兒童之工具。切勿將玩具條當成手把使用。

• 必須使用定位護墊及定位帶。

• 切勿讓兒童單獨使用此產品。

• 切勿於車內使用。

• 切勿讓能自己坐起的兒童使用本產品。

为避免伤亡:

•

跌倒危险 -

切勿于斜面使用此产品。此产品只适合于地面上使用。

•

窒息危险 -

切勿于柔软表面 (如床、沙发、垫子) 上使用此产品。

•

切勿将此产品用作携带儿童之工具。切勿将玩具条当成手把使用。

•

必须使用定位护垫及定位带。

•

切勿让儿童单独使用此产品。

•

切勿于车内使用。

•

切勿让能自己坐起的儿童使用本产品。

WARNING

警告

CAUTION

小心

This package contains small parts in its unassembled state. Adult assembly

is required.

此產品在未裝配的情況下含有細小物件，需由大人負責裝配。

此产品在未装配的情况下含有细小对象，需由大人负责装配。

3

• IMPORTANT! PLEASE KEEP FOR FUTURE REFERENCE.

• Please read these instructions before assembly and use

of this product.

• Adult assembly is required.

• Tools required for assembly: Phillips screwdriver and

pliers (not included).

• Requires four "D" (LR20) alkaline batteries (not included)

for operation.

• Product features and decorations may vary from

photographs above.

•

由於此產品說明內有重要資料，請保留作日後使用。

• 在裝配及使用此產品前，請先閱讀此產品說明。

• 需要大人裝配。

• 裝配所需要之工具: 飛利浦螺絲起子及鉗子 (不包含)。

• 共需 4 節1號 "D" (LR20) 鹼性電池 (不包含)。

• 產品外貌及配件以實物為準。

•

由于此产品说明内有重要资料，请保留作日后使用。

•

在装配及使用此产品前，请先阅读此产品说明。

•

需要大人装配。

•

装配所需要之工具: 飞利浦螺丝起子及钳子 (不包含)。

•

共需 4 节1号

共需 4 节1号 "D" (LR20)

碱性电池 (不包含)。

•

产品外貌及配件以实物为准。

Taiwan: Mattel Taiwan Corporation, 5F-8, No.188, Nan King East Road,

Sec.5, Taipei, Taiwan

Customer Care line: 0800-212-797

美泰兒股份有限公司

台北市南京東路五段188號5樓之8

免付費諮詢專線: 0800-212-797

Hong Kong: Mattel East Asia Ltd, Room 1106-08, South Tower,

World FInance Centre, Habour City, 17 Canton Road,

Tsimshatsui, HK, China

Customer Care line: +852 - 3185 6500

香港九龍尖沙咀廣東道十七號

海港城環球金融中心南座十一樓一一零六至八室

免付費諮詢專線: +852 - 3185 6500

美泰有限公司香港办事处

香港九龙尖沙咀海港城

环球金融中心南座十一楼一一零六至八室

中国消费者免费咨询专线:

中国消费者免费咨询专线: 800-820-6939

Malaysia & Singapore: Mattel Southeast Asia Pte Ltd, Lot 13.2, 13th Floor,

Menara Lien Hoe, Persiaran Tropicana Golf Resort, 47410 Petaling Jaya.

Customer Care line: +603-3341 9052 (Malaysia),

+65-62350667 (Singapore)

Consumer Information

客戶適用資料

客户适用资料

4

Toy Bar

玩具條

玩具条

Note: Tighten or loosen all screws with a Phillips screwdriver. Do not over-tighten the screws.

注意:

注意: 使用飛利浦螺絲起子上緊或鬆開螺絲，不要上得過緊。

注意:

使用飞利浦螺丝起子上紧或松开螺丝，不要上得过紧。

IMPORTANT! Please remove all parts from the package and identify them before assembly.

Some parts may be packed in the pad.

重要提示!

重要提示! 裝配前請先取出及分辨所有配件。一些配件可能會被裝於被墊內。

重要提示!

装配前请先取出及分辨所有配件。一些配件可能会被装于被垫内。

#8 x 22 mm Screw – 2

#8 x 22 mm

螺絲

螺絲 – 2

#8 x 22 mm

螺丝

螺丝 – 2

M5 x 20 mm Screw - 2

M5 x 20 mm

螺絲

螺絲 - 2

M5 x 20 mm

螺丝

螺丝 - 2

Parts

配件

Pad

被墊

被垫

Footrest with Soothing Unit

腳墊及撫慰組件

脚垫及抚慰组件

Right Base Wire

右基座線

右基座线

Left Base Wire

左基座線

左基座线

2 Feet

2 腳座

2 脚座

Base Tube

基座管

2 Retainers

2 定位器

Seat Back Tube

椅背管

Shown Actual Size

實際大小

实际大小

5

• Loosen the screws in the battery compartment doors.

• Insert one “D” (LR20) alkaline battery in the soothing

unit battery compartment.

• Insert three “D” (LR20) alkaline batteries in the toy bar

battery compartment.

• Replace the battery compartment doors and tighten

the screws.

•鬆開電池板蓋上的螺絲。

•於撫慰組件裝上1節1號 “D” (LR20)

鹼性

鹼性電池。

•於玩具條裝上3節1號 “D” (LR20)

鹼性

鹼性電池。

•放回電池板蓋並上緊螺絲。

•

松开电池板盖上的螺丝。

•

于抚慰组件装上1节1号

于抚慰组件装上1节1号 “D” (LR20)

碱性

电池。

•

于玩具条装上3节1号

于玩具条装上3节1号 “D” (LR20)

碱性

电池。

•

放回电池板盖并上紧螺丝。

1,5V x 4

“D” (LR20)

+–

Hint: We recommend using alkaline batteries for

longer battery life.

提示:

提示: 請以鹼性電池更換。

提示:

请以碱性电池更换。

Battery Installation

電池安裝

电池安装

6

In exceptional circumstances, batteries may leak

fluids that can cause a chemical burn injury or

ruin your product. To avoid battery leakage:

• Do not mix old and new batteries or batteries of

different types: alkaline, standard (carbon-zinc) or

rechargeable (nickel-cadmium).

• Insert batteries as indicated inside the

battery compartment.

• Remove batteries during long periods of non-use.

Always remove exhausted batteries from the product.

Dispose of batteries safely. Do not dispose of this

product in a fire.The batteries inside may explode

or leak.

• Never short-circuit the battery terminals.

• Use only batteries of the same or equivalent type

as recommended.

• Do not charge non-rechargeable batteries.

• Remove rechargeable batteries from the product

before charging.

• If removable, rechargeable batteries are used, they are

only to be charged under adult supervision.

Battery Safety Information

電池安全資訊

电池安全信息

在一些特殊情況，電池可能會漏出液體，造成燒傷及損壞本

產品。為防止電池洩漏:

• 切勿將新舊電池或鹼性，碳性及充電式電池混合使用。

• 請依照指示正確安裝電池之正負極。

• 長時間不使用本產品時請取走電池。廢舊電池必須從產品中

取走並正確棄置。切勿棄置此產品於火中，否則其中的電池

可能會爆炸或洩漏。

• 電池盒上的電極不能短路。

• 只能使用說明書中指定之型號的電池。

• 非充電電池不能充電。

• 為充電電池充電前,需先從產品中移走電池。

• 為充電電池充電時必須由成人監察。

在一些特殊情况，电池可能会漏出液体，造成烧伤及损坏本

产品。为防止电池泄漏:

•

切勿将新旧电池或碱性，碳性及充电式电池混合使用。

•

请依照指示正确安装电池之正负极。

•

长时间不使用本产品时请取走电池。废旧电池必须从产品中

取走并正确弃置。切勿弃置此产品于火中，否则其中的电池

可能会爆炸或泄漏。

•

电池盒上的电极不能短路。

•

只能使用说明书中指定之型号的电池。

•

非充电电池不能充电。

•

为充电电池充电前,需先从产品中移走电池。

•

为充电电池充电时必须由成人监察。

7

IMPORTANT! Before assembly and each use, inspect this

product for damaged hardware, loose joints, missing parts

or sharp edges. DO NOT use if any parts are missing or

broken. Contact Fisher-Price®for replacement parts and

instructions if needed. Never substitute parts.

重要提示!

重要提示! 於裝配及使用前, 請先檢查產品中有否損壞的部件、

鬆脫的接口、遺失的組件或尖銳的邊緣。切勿使用此產品如任何

組件有遺漏或損壞。如有需要請聯絡費雪牌®以取得替換組件及

協助。切勿自行替換組件。

重要提示!

于装配及使用前, 请先检查产品中有否损坏的部件、

松脱的接口、遗失的组件或尖锐的边缘。切勿使用此产品如任何

组件有遗漏或损坏。如有需要请联络费雪牌

组件有遗漏或损坏。如有需要请联络费雪牌®

以取得替换组件及

协助。切勿自行替换组件。

1

• Place the base tube on a flat surface.

• Position the left and right base wires as shown.

• Fit the left base wire and right base wire into the base tube.

• 把基座管放於平面。

• 按圖放置左基座線及右基座線。

• 將左基座線及右基座線安裝於基座管。

•

把基座管放于平面。

•

按图放置左基座线及右基座线。

•

将左基座线及右基座线安装于基座管。

3

• Insert an M5 x 20 mm screw through each foot and tighten.

• 於腳座插入 M5 x 20 mm 螺絲並上緊。

•

于脚座插入

于脚座插入 M5 x 20 mm

螺丝并上紧。

M5 x 20 mm Screw

M5 x 20 mm

螺絲

M5 x 20 mm

螺丝

Assembly

裝配

装配

Base Tube

基座管

Left Base Wire

左基座線

左基座线

左基座线 Right Base Wire

右基座線

右基座线

2

• Position the feet so the holes are toward you and the

non-skid surface is down.

• Fit the feet on the base tube, as shown.

•

使腳座孔向前及防滑表面向下。

•

按圖安裝腳座。

•

使脚座孔向前及防滑表面向下。

•

按图安装脚座。

Feet Holes

腳座孔

脚座孔

8

Assembly

裝配

装配

• While flexing the base wires toward each other,

hook the footrest onto the ends of the base wires.

• Push the footrest down completely to the tabs on

the base wires.

• 當把基座線屈曲時，將腳墊扣於基座線的末端。

• 將腳墊

完全按下至基座線上的扣口

完全按下至基座線上的扣口。

•

当把基座线屈曲时，将脚垫扣于基座线的末端。

•

将脚垫

完全按下至基座线上的扣口

。

4

Flex Base Wires Inward

把基座線向內屈

把基座线向内屈

Tabs

扣口

• Position the seat back tube above the base assembly.

• Fit the seat back tube completely onto the base wires.

• Fit a retainer (rounded side inward) to one end of the

seat back tube.

• Insert a #8 x 22 mm screw through the outside hole in

the seat back tube and into the retainer.While holding

the retainer in place, tighten the screw.

• Repeat this procedure to secure the other side of the

seat back tube to the base assembly using the remaining

retainer and #8 x 22 mm screw.

• Pull up on the seat back tube to be sure it is secure.

If you can remove either end of the seat back tube,

you have not assembled it correctly. Remove the screws

and retainers. Re-read and repeat Assembly step 5.

5

#8 x 22 mm Screw

#8 x 22 mm

螺絲

#8 x 22 mm

螺丝

Retainers

定位器

定位器 Seat Back Tube

椅背管

Base Wire

基座線

基座线

Base Wire

基座線

基座线

Pull Up

拉起

9

Assembly

裝配

装配

• 將椅背管放置於基座上方。

• 將椅背管完全裝進基座線。

• 將一個定位器 (圓的一面向內) 安裝至椅背管的其中一個末端。

• 插入一支 #8 x 22 mm 螺絲至椅背管的孔及定位器，並上緊

螺絲。

• 重複此步驟以安裝另一定位器。

• 拉起椅背管以檢查安裝是否正確。如椅背管任何一個末端能被

移開，則表示安裝不正確。移走螺絲及定位器，並重做裝配步

驟5。

•

将椅背管放置于基座上方。

•

将椅背管完全装进基座线。

•

将一个定位器 (圆的一面向内) 安装至椅背管的其中一个末端。

•

插入一支

插入一支 #8 x 22 mm

螺丝至椅背管的孔及定位器，并上紧

螺丝。

•

重复此步骤以安装另一定位器。

•

拉起椅背管以检查安装是否正确。如椅背管任何一个末端能被

移开，则表示安装不正确。移走螺丝及定位器，并重做装配步

骤5。

• Fit the pad upper pocket onto the seat back tube.

• Fit the pad lower pocket onto the footrest.

• 將被墊的上方口袋安裝於椅背管。

• 將被墊的下方口袋安裝於腳墊。

•

将被垫的上方口袋安装于椅背管。

•

将被垫的下方口袋安装于脚垫。

6

10

• Fit the toy bar ends into the sockets in the footrest.

Hint: The square end of the toy bar fits into the square

socket and the circular end of the toy bar fits into the

circular socket.

• Make sure the toy bar latches are secure.The small tabs

on the sockets should be visible in the opening in

the latches.

Assembly is now complete.

• 將玩具條之末端插入插位。

提示:

提示: 方形末端能插入方形插口，圓形末端能插入圓形插口。

• 確保玩具條之碰鎖已扣好。正確扣好碰鎖後插位之扣口將能

被看到。

裝配完成。

•

将玩具条之末端插入插位。

提示:

方形末端能插入方形插口，圆形末端能插入圆形插口。

•

确保玩具条之碰锁已扣好。正确扣好碰锁后插位之扣口将能

被看到。

装配完成。

8

7

• Turn the assembly face down.

• Fasten the buckles. Make sure you hear a “click”.

• 將裝配之一面轉向下。

• 扣緊釦子。

•

将装配之一面转向下。

•

扣紧扣子。

Assembly

裝配

装配

Buckles

釦子

扣子

Latch

碰鎖

碰锁

Tab

扣口
