Flex RS 29 18.0 User manual

RS 29 18.0
Akku-Säbelsäge RS 28-18.0.book Seite 1 Freitag, 3. Juli 2015 2:41 14

Originalbetriebsanleitung . . . . . . . . . . . . . . . . . . . . . . . . 3
Original operating instructions . . . . . . . . . . . . . . . . . . . . 12
Notice d’instructions d’origine . . . . . . . . . . . . . . . . . . . . . 21
Istruzioni per l’uso originali . . . . . . . . . . . . . . . . . . . . . . . 30
Instrucciones de funcionamiento originales . . . . . . . . . . 39
Instruções de serviço originais . . . . . . . . . . . . . . . . . . . . . 48
Originele gebruiksaanwijzing . . . . . . . . . . . . . . . . . . . . . . 57
Originale driftsvejledning . . . . . . . . . . . . . . . . . . . . . . . . . . 66
Originale driftsanvisningen . . . . . . . . . . . . . . . . . . . . . . . . 75
Originalbruksanvisning . . . . . . . . . . . . . . . . . . . . . . . . . . . 84
Alkuperäinen käyttöohjekirja . . . . . . . . . . . . . . . . . . . . . . . 92
Αυθεντικές οδηγίες χειρισμού . . . . . . . . . . . . . . . . . . . . . . 101
Instrukcja oryginalna . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 110
Eredeti üzemeltetési útmutató . . . . . . . . . . . . . . . . . . . . . 120
Originální návod k obsluze . . . . . . . . . . . . . . . . . . . . . . . 129
Originálny návod na obsluhu . . . . . . . . . . . . . . . . . . . . . 137
Originaalkasutusjuhend . . . . . . . . . . . . . . . . . . . . . . . . . 145
Originali naudojimo instrukcija . . . . . . . . . . . . . . . . . . . . 153
Lietošanas pamācības oriģināls . . . . . . . . . . . . . . . . . . . 162
Оригинальная инструкция по эксплуатации . . . . . . . . 171
Akku-Säbelsäge RS 28-18.0.book Seite 2 Freitag, 3. Juli 2015 2:41 14

RS 29 18.0
3
Inhalt
Verwendete Symbole . . . . . . . . . . . . . . . 3
Technische Daten . . . . . . . . . . . . . . . . . . 3
Auf einen Blick . . . . . . . . . . . . . . . . . . . . 4
Zu Ihrer Sicherheit . . . . . . . . . . . . . . . . . . 5
Geräusch und Vibration . . . . . . . . . . . . . 6
Gebrauchsanweisung . . . . . . . . . . . . . . . 7
Wartung und Pflege . . . . . . . . . . . . . . . 10
Entsorgungshinweise . . . . . . . . . . . . . . 10
-Konformität . . . . . . . . . . . . . . . . . . . 11
Haftungsausschluss. . . . . . . . . . . . . . . . 11
Verwendete Symbole
WARNUNG!
Bezeichnet eine unmittelbar drohende
Gefahr. Bei Nichtbeachten des Hinweises
drohen Tod oder schwerste Verletzungen.
VORSICHT!
Bezeichnet eine möglicherweise
gefährliche Situation.
Bei Nichtbeachten des Hinweises drohen
Verletzungen oder Sachschäden.
HINWEIS!
Bezeichnet Anwendungstips und wichtige
Informationen.
Symbole am Gerät
Vor Inbetriebnahme
Bedienungsanleitung lesen!
Augenschutz tragen!
Gehörschutz tragen!
Entsorgungshinweis für das
Altgerät (siehe Seite 10)!
Technische Daten
Akku-Säbelsäge RS 29 18.0
Nennspannung V 18
Akku AP 18.0 (2,5 Ah)
AP 18.0 (5,0 Ah)
Leerlauf-Hubzahl min-1 0–3100
Hub mm 29
Max. Werkstoffstärke
– Metall
– Metallrohre
– Kunststoffrohre
– Holz
mm
mm
mm
mm
18
100
200
180
Gewicht entsprechend
„EPTA-procedure
01/2003“ (ohne Akku) kg 2,9
Gewicht Akku 2,5 Ah
Gewicht Akku 5,0 Ah kg kg 0,42 0,72
Akku-Säbelsäge RS 28-18.0.book Seite 3 Freitag, 3. Juli 2015 2:41 14

RS 29 18.0
4
Auf einen Blick
1 Sägeauflage
2 LED Beleuchtung
Zum Ausleuchten des
Arbeitsbereiches.
3 Werkzeugaufnahme
4 Verriegelung Werkzeugaufnahme
5 Verriegelung Sägeauflage
6 Vorderer Handgriff
7 Pendelhubschalter
8 Ein/Ausschalter
Zum Ein- und Ausschalten sowie zum
Hochfahren bis zur maximalen
Hubzahl.
9 Einschaltsperre
10 Hinterer Handgriff
11 Einschubschacht für Akku
12 Li-Ion-Akku (2,5 Ah oder 5,0 Ah)
13 Entriegelungstaste für Akku
14 Akkuzustands-Anzeige
15 Typenschild *
* nicht sichtbar
Akku-Säbelsäge RS 28-18.0.book Seite 4 Freitag, 3. Juli 2015 2:41 14

RS 29 18.0
5
Zu Ihrer Sicherheit
WARNUNG!
Lesen Sie alle Sicherheitshinweise und
Anweisungen. Versäumnisse bei der
Einhaltung der Sicherheitshinweise und
Anweisungen können elektrischen Schlag,
Brand und/oder schwere Verletzungen zur
Folge haben
. Bewahren Sie alle Sicher-
heitshinweise und Anweisungen für die
Zukunft auf.
Vor Gebrauch des Elektrowerkzeuges lesen
und danach handeln:
– die vorliegende Bedienungsanleitung,
– die „Allgemeinen Sicherheitshinweise“
zum Umgang mit Elektrowerkzeugen im
beigelegten Heft (
Schriften - Nr.: 315.915),
– die für den Einsatzort geltenden Regeln
und Vorschriften zur Unfallverhütung.
Dieses Elektrowerkzeug ist nach dem Stand
der Technik und den anerkannten
sicherheitstechnischen Regeln gebaut.
Dennoch können bei seinem Gebrauch
Gefahren für Leib und Leben des Benutzers
oder Dritter bzw. Schäden an der Maschine
oder an anderen Sachwerten entstehen.
Das Elektrowerkzeug ist nur zu benutzen
– für die bestimmungsgemäße
Verwendung,
– in sicherheitstechnisch einwandfreiem
Zustand.
Die Sicherheit beeinträchtigende Störungen
umgehend beseitigen.
Bestimmungsgemäße Verwendung
Die Akku-Säbelsäge ist bestimmt
– für den gewerblichen Einsatz in Industrie
und Handwerk,
– zum Sägen von Metall, Kunststoff und
Holz,
– zum Sägen von Fliesen und Keramik,
– für gerade und kurvige Schnitte,
– zum Schneiden von Rohren,
– zur Verwendung mit dafür geeignetem
und vom Hersteller für dieses Gerät
empfohlenem Werkzeug.
Sicherheitshinweise für Säbelsägen
Halten Sie das Gerät an den isolierten
Griffflächen, wenn Sie Arbeiten aus-
führen, bei denen das Einsatzwerkzeug
verborgene Stromleitungen oder das
eigene Netzkabel treffen kann.
Der Kontakt mit einer spannungs-
führenden Leitung kann auch metallene
Geräteteile unter Spannung setzen und zu
einem elektrischen Schlag führen.
Halten Sie die Hände vom Sägebereich
fern. Greifen Sie nicht unter das
Werkstück. Bei Kontakt mit dem Sägeblatt
besteht Verletzungsgefahr.
Führen Sie das Elektrowerkzeug nur
eingeschaltet gegen das Werkstück.
Es besteht sonst die Gefahr eines
Rückschlages, wenn sich das
Einsatzwerkzeug im Werkstück verhakt.
Achten Sie darauf, dass die Sägeauflage
beim Sägen immer am Werkstück
anliegt. Das Sägeblatt kann sich verhaken
und zum Verlust der Kontrolle über das
Elektrowerkzeug führen.
Schalten Sie nach Beendigung des
Arbeitsvorgangs das Elektrowerkzeug
aus und ziehen Sie das Sägeblatt erst
dann aus dem Schnitt, wenn dieses zum
Stillstand gekommen ist. So vermeiden
Sie einen Rückschlag und können das
Elektrowerkzeug sicher ablegen.
Verwenden Sie nur unbeschädigte,
einwandfreie Sägeblätter. Verbogene
oder unscharfe Sägeblätter können
brechen oder einen Rückschlag
verursachen.
Bremsen Sie das Sägeblatt nach dem
Ausschalten nicht durch seitliches
Gegendrücken ab. Das Sägeblatt kann
beschädigt werden, brechen oder einen
Rückschlag verursachen.
Spannen Sie das Material gut fest.
Stützen Sie das Werkstück nicht mit der
Hand oder dem Fuß ab. Berühren Sie
keine Gegenstände oder den Erdboden
mit der laufenden Säge. Es besteht
Rückschlaggefahr.
Akku-Säbelsäge RS 28-18.0.book Seite 5 Freitag, 3. Juli 2015 2:41 14

RS 29 18.0
6
Verwenden Sie geeignete Suchgeräte,
um verborgene Versorgungsleitungen
aufzuspüren, oder ziehen Sie die örtliche
Versorgungsgesellschaft hinzu. Kontakt
mit Elektroleitungen kann zu Feuer und
elektrischem Schlag führen. Beschädigung
einer Gasleitung kann zur Explosion
führen. Eindringen in eine Wasserleitung
verursacht Sachbeschädigung oder kann
einen elektrischen Schlag verursachen.
Halten Sie das Elektrowerkzeug beim
Arbeiten fest mit beiden Händen und
sorgen Sie für einen sicheren Stand.
Das Elektrowerkzeug wird mit zwei
Händen sicherer geführt.
Halten Sie Ihren Arbeitsplatz sauber.
Materialmischungen sind besonders
gefährlich. Leichtmetallstaub kann
brennen oder explodieren.
Warten Sie, bis das Elektrowerkzeug
zum Stillstand gekommen ist, bevor Sie
es ablegen. Das Einsatzwerkzeug kann
sich verhaken und zum Verlust der
Kontrolle über das Elektrowerkzeug
führen.
Sichern Sie das Werkstück. Ein mit
Spannvorrichtung festgehaltenes Werk-
stück ist sicherer gehalten als mit Ihrer
Hand.
Spezielle Sicherheitshinweise
Verwenden Sie nur Original-Akkus mit
der auf dem Typenschild Ihres
Elektrowerkzeugs angegebenen
Spannung. Bei Gebrauch anderer Akkus,
z.B. Nachahmungen, aufgearbeiteter
Akkus oder Fremdfabrikaten, besteht die
Gefahr von Verletzungen sowie
Sachschäden durch explodierende Akkus.
Laden Sie die Akkus nur mit Ladegeräten
auf, die vom Hersteller empfohlen werden.
Durch ein Ladegerät, das für eine be-
stimmte Art von Akkus geeignet ist, besteht
Brandgefahr, wenn es mit anderen Akkus
verwendet wird.
Durch spitze Gegenstände wie z.B. Nagel
oder Schraubenzieher oder durch äußere
Krafteinwirkung kann der Akku beschädigt
werden. Es kann zu einem internen
Kurzschluss kommen und der Akku
brennen, rauchen, explodieren oder
überhitzen.
Schützen Sie den Akku vor Hitze, z. B.
auch vor dauernder Sonneneinstrahlung,
Feuer, Wasser und Feuchtigkeit.
Es besteht Explosionsgefahr.
Bei Beschädigung und unsachgemäßem
Gebrauch des Akkus können Dämpfe
austreten. Führen Sie Frischluft zu und
suchen Sie bei Beschwerden einen Arzt
auf. Die Dämpfe können die Atemwege
reizen.
Keine Materialien bearbeiten, bei denen
gesundheitsgefährdende Stoffe freigesetzt
werden (z. B. Asbest).
Zur Kennzeichnung des Elektro-
werkzeugs nur Klebschilder verwenden.
Keine Löcher in das Gehäuse bohren.
Geräusch und Vibration
Die Geräusch- und Schwingungswerte
wurden entsprechend EN 60745 ermittelt.
Der A-bewertete Geräuschpegel des
Gerätes beträgt typischerweise:
– Schall-Druckpegel: 90 dB(A);
– Schall-Leistungspegel: 101 dB(A);
– Unsicherheit K: 3 dB.
Schwingungsgesamtwert:
– beim Sägen von Holz:
– Emissionswert ah: 20,2 m/s2
– Unsicherheit K: 1,5 m/s2
ACHTUNG!
Die angegebenen Messwerte gelten
für neue Geräte. Im täglichen Einsatz
verändern sich Geräusch- und
Schwingungswerte.
HINWEIS!
Der in diesen Anweisungen angegebene
Schwingungspegel ist entsprechend einem
in EN 60745 genormten Messverfahren
gemessen worden und kann für den Ver-
gleich von Elektrowerkzeugen miteinander
verwendet werden. Er eignet sich auch für
eine vorläufige Einschätzung der
Schwingungsbelastung.
Der angegebene Schwingungspegel reprä-
sentiert die hauptsächlichen Anwendungen
des Elektrowerkzeugs. Wenn allerdings das
Elektrowerkzeug für andere Anwendungen,
mit abweichenden Einsatzwerkzeugen oder
Akku-Säbelsäge RS 28-18.0.book Seite 6 Freitag, 3. Juli 2015 2:41 14

RS 29 18.0
7
ungenügender Wartung eingesetzt wird, kann
der Schwingungspegel abweichen. Dies kann
die Schwingungsbelastung über den
gesamten Arbeitszeitraum deutlich erhöhen.
Für eine genaue Abschätzung der Schwin-
gungs
belastung sollten auch die Zeiten
berücksichtigt werden, in denen das Gerät
abgeschaltet ist oder zwar läuft, aber nicht
tatsächlich im Einsatz ist. Dies kann die
Schwingungsbelastung über den gesamten
Arbeitszeitraum deutlich reduzieren.
Legen Sie zusätzliche Sicherheitsmaß-
nahmen zum Schutz des Bedieners vor der
Wirkung von Schwingungen fest wie zum
Beispiel: Wartung von Elektrowerkzeug und
Einsatzwerkzeugen, Warmhalten der Hände,
Organisation der Arbeitsabläufe.
VORSICHT!
Bei einem Schalldruck über 85 dB(A)
Gehörschutz tragen.
Gebrauchsanweisung
Vor der Inbetriebnahme
Elektrowerkzeug und Zubehör auspacken
und auf Vollständigkeit der Lieferung und
Transportschäden kontrollieren.
HINWEIS
Die Akkus sind bei Lieferung nicht voll-
ständig geladen. Vor dem ersten Betrieb
die Akkus vollständig laden. Siehe dazu
Bedienungsanleitung des Ladegerätes.

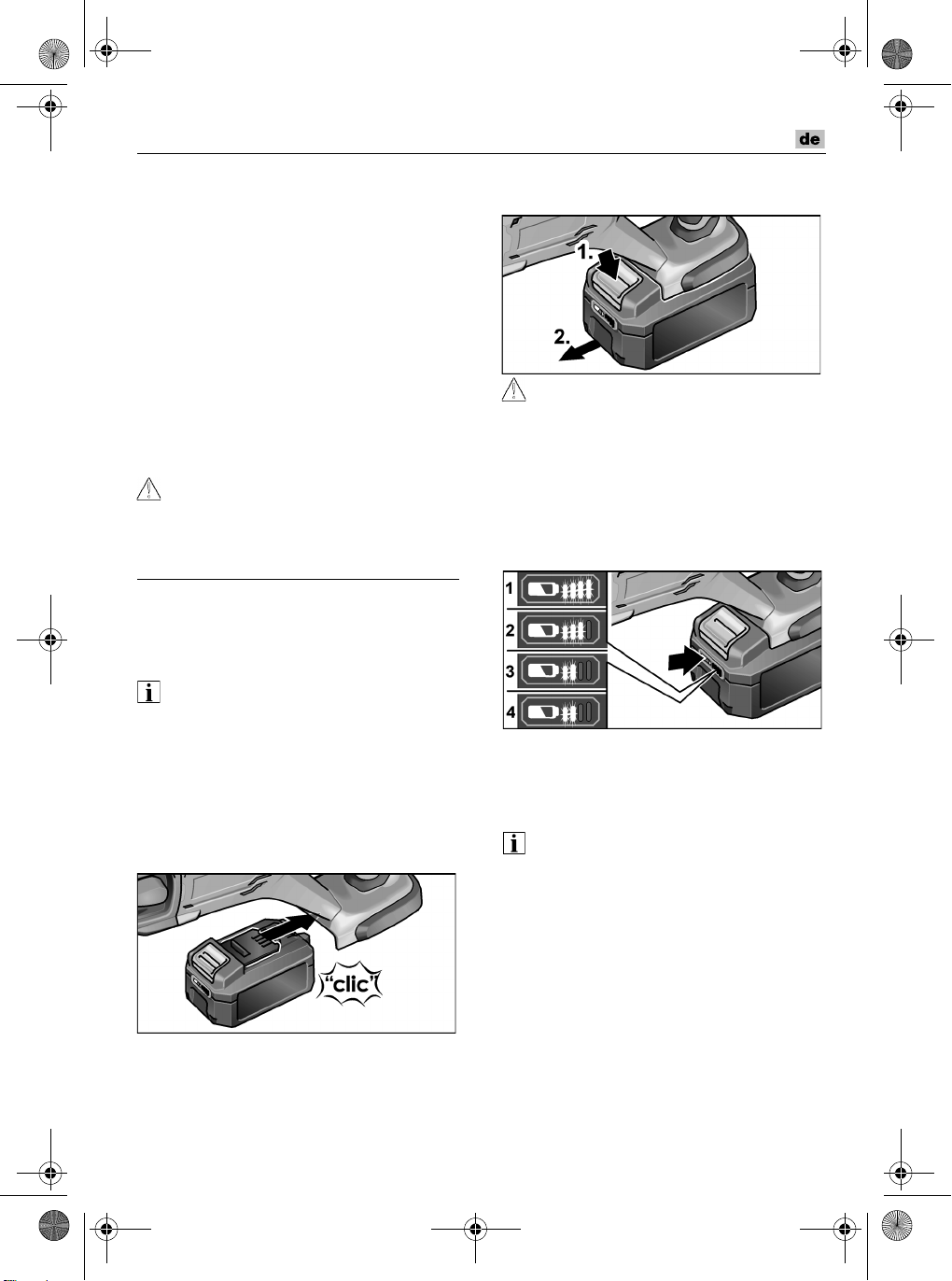

Akku einsetzen/wechseln
Geladenen Akku bis zum vollständigen
Einrasten in das Elektrowerkzeug
eindrücken.
Zum Entnehmen die Entriegelungstasten
drücken (1.) und Akku herausziehen (2.).
VORSICHT!
Bei Nichtgebrauch die Kontakte des Akkus
schützen. Lose Metallteile können die
Kontakte kurzschließen, es besteht
Explosions- und Brandgefahr!
Ladezustand des Akkus
Durch Drücken der Taste kann an den
LED der Akkuzustands-Anzeige der
Ladezustand geprüft werden.
Blinkt eine der LED, muss der Akku geladen
werden. Wenn nach dem Drücken der Taste
keine LED leuchtet, ist der Akku defekt und
muss ersetzt werden.
Die Anzeige erlischt nach 5 Sekunden.
HINWEIS
Beachten Sie die Anweisungen zum Laden
des Akkus in der Bedienungsanleitung des
Ladegerätes.
Akku-Säbelsäge RS 28-18.0.book Seite 7 Freitag, 3. Juli 2015 2:41 14

RS 29 18.0
8

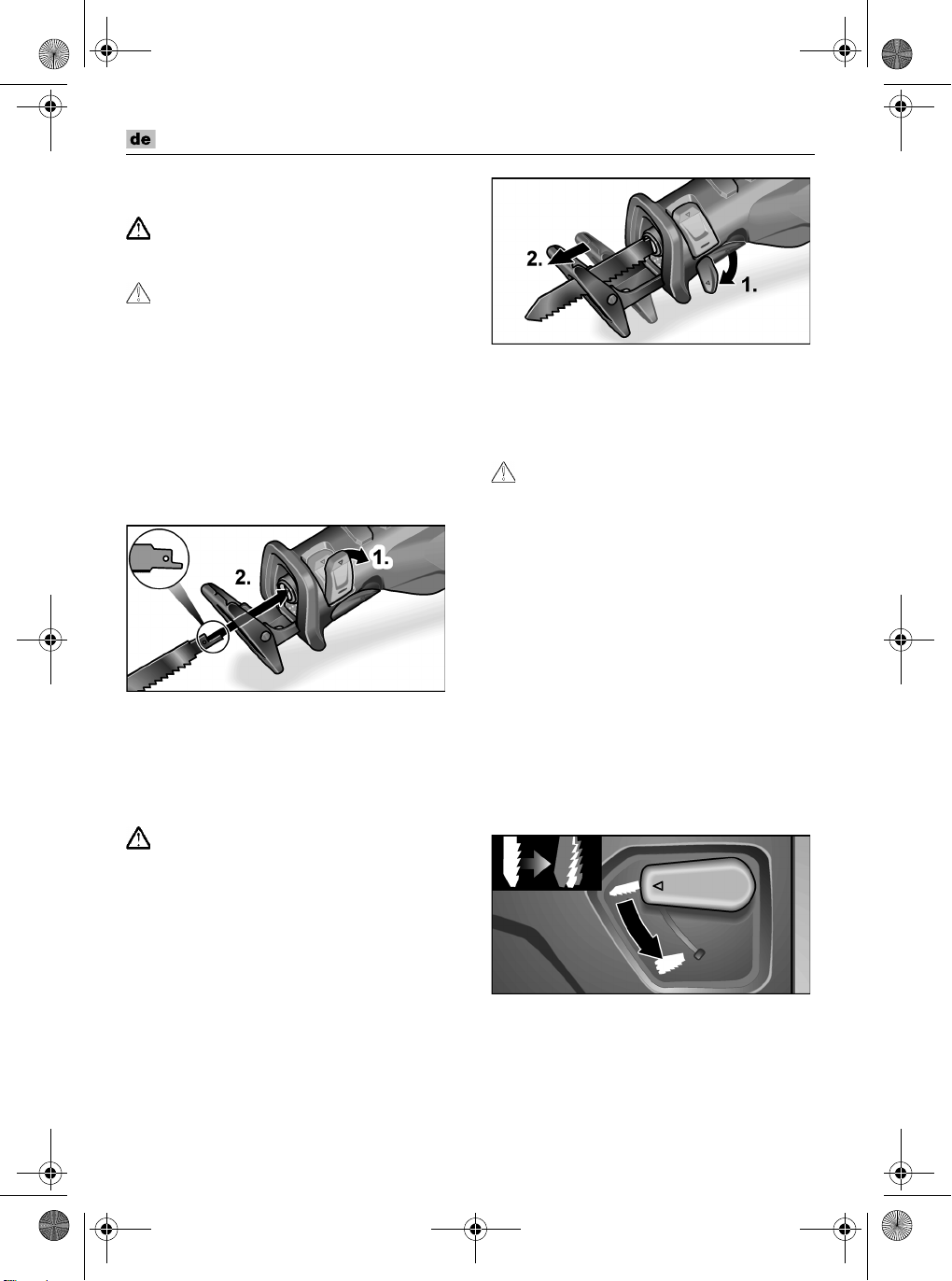

Einsetzen/Wechseln der
Sägeblätter
WARNUNG!
Vor allen Arbeiten am Elektrowerkzeug den
Akku aus dem Gerät entnehmen.
VORSICHT!
Benutzte Einsatzwerkzeuge können heiß
werden. Schutzhandschuhe tragen!
Sägeblatt entsprechend des zu
bearbeitenden Materials auswählen.
Verwendbare Sägeblätter den Katalogen
des Herstellers entnehmen.
Verriegelung der Werkzeugaufnahme
herausklappen und nach unten
drücken (1.).
Benutztes Sägeblatt nach vorn aus der
Werkzeugaufnahme herausziehen.
Sägeblatt in die Werkzeugaufnahme
einsetzen und bis zum Anschlag
einschieben (2.).
Verriegelung der Werkzeugaufnahme
verschließen.
Sägeauflage verstellen
WARNUNG!
Vor allen Arbeiten am Elektrowerkzeug den
Akku aus dem Gerät entnehmen.
Die Sägeauflage sollte beim Sägen immer
am Material anliegen, um übermäßige
Vibrationen zu vermeiden.
Durch Verstellen der Sägeauflage kann
zum Beispiel die Schnitttiefe des Sägeblatts
begrenzt werden.
Verriegelung der Sägeauflage nach
unten drücken (1.).
Sägeauflage auf die benötigte Tiefe
einstellen (2.).
Verriegelung der Sägeauflage bis zum
Anschlag nach oben drücken.
Arbeiten mit Pendelhub
VORSICHT!
Den Pendelhubschalter nur bei Stillstand
des Sägeblatts betätigen!
– Ohne eingeschaltetem Pendelhub führt
das Sägeblatt nur horizontale
Bewegungen aus. Dies eignet sich vor
allem zum Schneiden von Metall.
Falls beim Sägen von Holz ein sehr gutes
Schnittbild benötigt wird, ebenfalls diese
Einstellung verwenden.
– Bei eingeschaltetem Pendelhub führt das
Sägeblatt horizontale und vertikale
Bewegungen (Pendelbewegungen) aus.
Dies eignet sich vor allem zum schnellen
Schneiden von Holz. Die Qualität der
Schnittkante ist schlechter.
Zum Einschalten des Pendelhubs:
Den Pendelhubschalter bis zum
Anschlag nach unten drücken.
Zum Ausschalten des Pendelhubs den
Schalter bis zum Anschlag nach oben
drücken.
Akku-Säbelsäge RS 28-18.0.book Seite 8 Freitag, 3. Juli 2015 2:41 14

RS 29 18.0
9

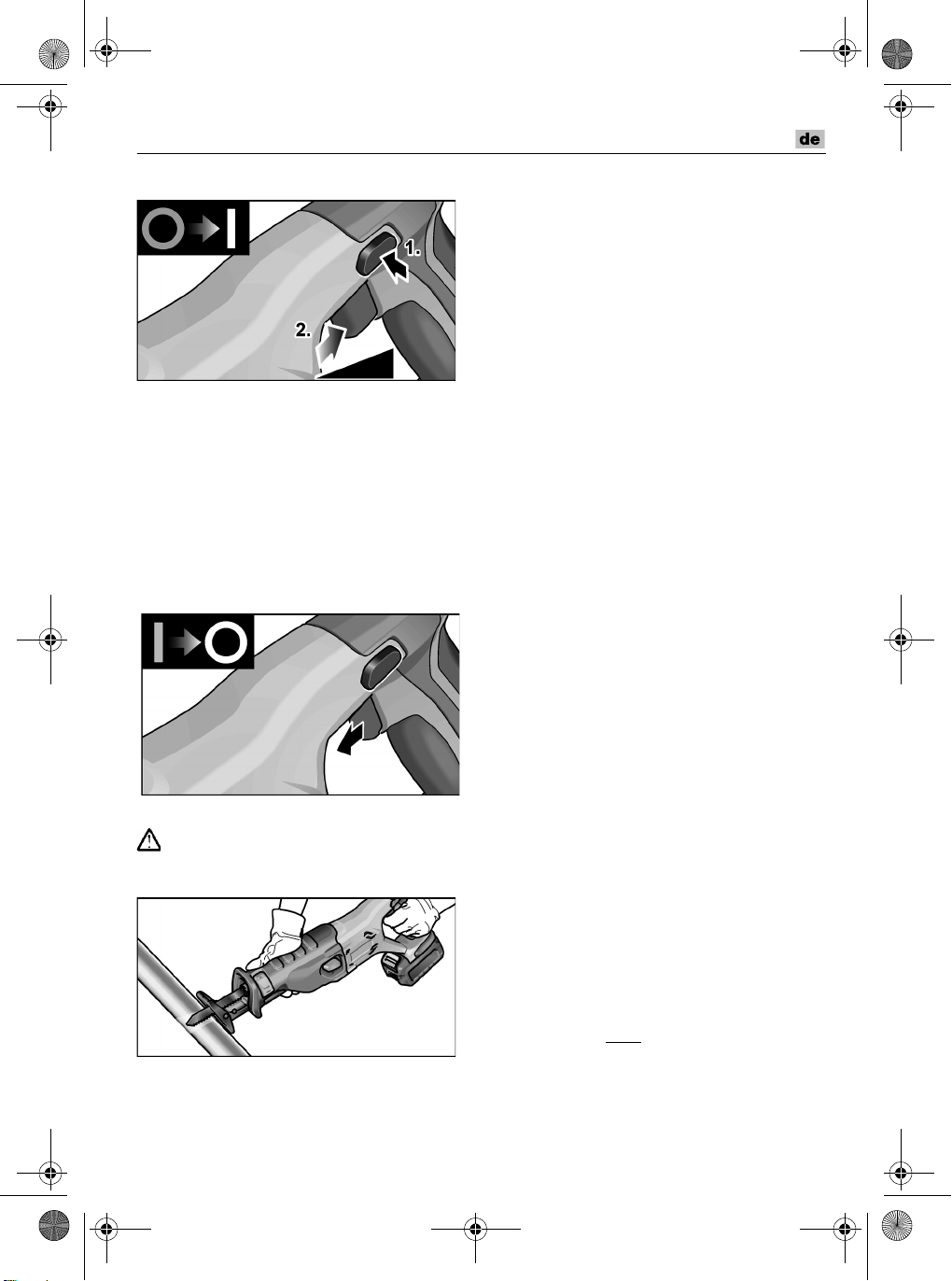

Elektrowerkzeug ein-/ausschalten
Einschaltsperre drücken (1.).
Schalter drücken und festhalten (2.).
Das Elektrowerkzeug läuft an.
Einschaltsperre loslassen.
Der Schalter des Elektrowerkzeugs
ermöglicht ein langsames Steigern der
Hubzahl bis zum Maximalwert.
Bei eingeschaltetem Elektrowerkzeug
beleuchtet die LED den Arbeitsbereich.
Gerät ausschalten:
Schalter loslassen.
Arbeitshinweise
WARNUNG!
Das Elektrowerkzeug immer mit beiden
Händen festhalten!
Das zu schneidende Werkstück nach
Möglichkeit in einen Schraubstock
einspannen.
Die Säge verfügt über eine Sägeauflage.
Diese dient zur Reduzierung von
Vibrationen. Außerdem werden damit
rechtwinklige Schnitte erzielt.
Nach dem Ausschalten läuft das
Sägeblatt noch kurze Zeit nach.
Das Sägeblatt nie direkt nach dem
Gebrauch anfassen, da es sehr heiss
sein kann.
Sägen von Metall
Beim Sägen von Metall Schmiermittel
entlang der Schnittlinie verwenden. Damit
wird eine zu starke Erwärmung des
Materials verhindert.
Sägen von Holz
Die Säge rechtwinklig am Werkstück
ansetzen. Die Säge mit gleichmäßigem
Druck durch das Holz hindurchführen, dabei
die Sägeauflage gegen das Werkstück
drücken.
Sägen direkt an der Wand
Aufgrund der Elastizität der Bimetall-
Sägeblätter ist es möglich, Rohre
wandbündig abzutrennen. Dazu ein
ausreichend langes Sägeblatt verwenden,
das den Durchmesser des Rohres
übersteigt. Das Sägeblatt wandbündig
anlegen, so dass die Knickstelle außerhalb
des zu sägenden Werkstückes liegt.
Tauchschnitte
Die Säge ist für Tauchschnitte in Holz und
Kunststoff geeignet. Bei Ausführung von
Tauchschnitten nur kurze Sägeblätter
(<150 mm) verwenden!
Zum Durchführen von Tauchschnitten
den Pendelhub einschalten.
Die Säge am Werkstück mit der
Unterkante der Sägeauflage so
aufsetzen, dass das Sägeblatt das
Werkstück nicht berührt.
Akku-Säbelsäge RS 28-18.0.book Seite 9 Freitag, 3. Juli 2015 2:41 14

RS 29 18.0
10

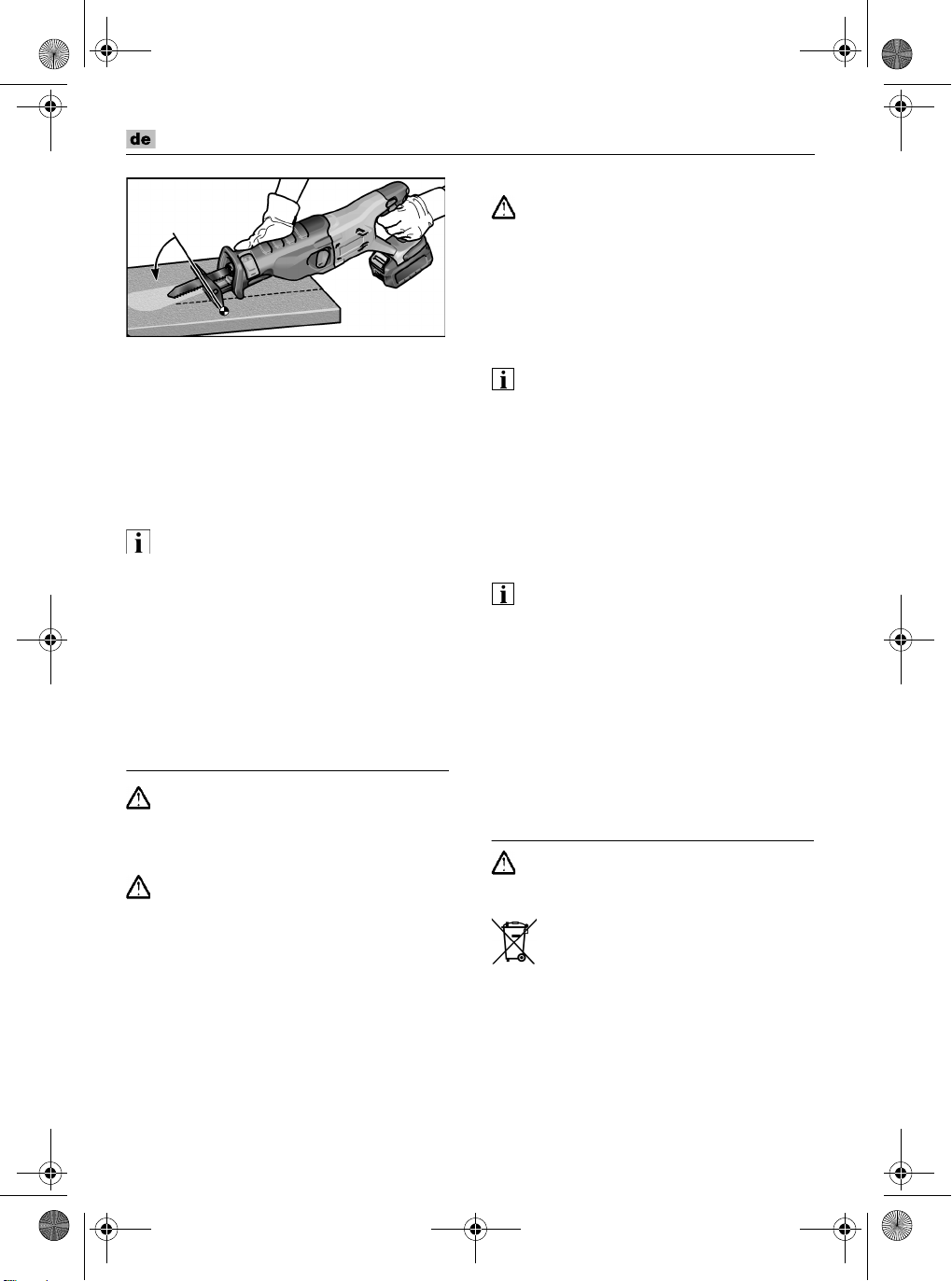

Die Säge anschalten.
Sägeauflage fest gegen das Werkstück
drücken und Säge nach vorn
schwenken.
Sägeblatt langsam in das Werkstück
eintauchen.
Wenn die Sägeauflage vollständig auf
dem Werkstück aufliegt, entlang der
gewünschten Schnittlinie weitersägen.
HINWEIS!
Keine Tauchschnitte in Metall durchführen.
Sonstige Hinweise
– Die Verwendung von „scharfen“ Einsatz-
werkzeugen steigert die Arbeitsleistung
und die Lebensdauer des Elektrowerk-
zeugs.
– Elektrowerkzeug nach der Arbeit
reinigen und im Transportkoffer an einem
trockenen Ort aufbewahren.
Wartung und Pflege
WARNUNG!
Vor allen Arbeiten am Elektrowerkzeug den
Akku aus dem Gerät entnehmen.
Reinigung
WARNUNG!
Bei der Bearbeitung von Metallen kann sich
bei extremem Einsatz leitfähiger Staub im
Gehäuseinnenraum ablagern.
Elektrowerkzeug und Lüftungsschlitze
regelmäßig reinigen. Häufigkeit ist vom
bearbeiteten Material und von der Dauer
des Gebrauchs abhängig.
Gehäuseinnenraum mit Motor regel-
mäßig mit trockener Druckluft ausblasen.
Ladegerät
WARNUNG!
Vor allen Arbeiten am Ladegerät den
Netzstecker ziehen. Kein Wasser oder
flüssige Reinigungsmittel verwenden.
Schmutz und Staub mit einem Pinsel
oder trockenem Lappen vom Gehäuse
entfernen.
Getriebe
HINWEIS!
Die Schrauben am Getriebekopf während
der Garantiezeit nicht lösen.
Bei Nichtbeachtung erlöschen die
Garantieverpflichtungen des Herstellers.
Reparaturen
Reparaturen ausschließlich durch eine vom
Hersteller autorisierte Kundendienst-
werkstatt ausführen lassen.
Ersatzteile und Zubehör
HINWEIS!
Zum Austausch nur Originalteile des
Herstellers verwenden. Bei Verwendung
von Fremdfabrikaten erlöschen die
Garantieverpflichtungen des Herstellers.
Weiteres Zubehör, insbesondere Einsatz-
werkzeuge, den Katalogen des Herstellers
entnehmen.
Explosionszeichnungen und Ersatzteillisten
finden Sie auf unserer Homepage:
www.flex-tools.com
Entsorgungshinweise
WARNUNG!
Ausgediente Geräte durch Entfernen des
Netzkabels unbrauchbar machen.
Nur für EU-Länder.
Werfen Sie Elektrowerkzeuge
nicht in den Hausmüll!
Gemäß Europäischer Richtlinie 2012/19/EG
über Elektro- und Elektronik-Altgeräte und
Umsetzung in nationales Recht müssen
verbrauchte Elektrowerkzeuge getrennt
gesammelt und einer umweltgerechten
Wiederverwertung zugeführt werden.
Akku-Säbelsäge RS 28-18.0.book Seite 10 Freitag, 3. Juli 2015 2:41 14

RS 29 18.0
11
Rohstoffrückgewinnung statt Müll-
entsorgung.
Gerät, Zubehör und Verpackung sollten
einer umweltgerechten Wiederverwertung
zugeführt werden. Zum sortenreinen Recyc-
ling sind Kunststoffteile gekennzeichnet.
WARNUNG!
Akkus/Batterien nicht in den Hausmüll,
ins Feuer oder ins Wasser werfen.
Ausgediente Akkus nicht öffnen.
Akkus/Batterien sollen gesammelt, recycelt
oder auf umweltfreundliche Weise entsorgt
werden.
Nur für EU-Länder:
Gemäß Richtlinie 2006/66/EG müssen
defekte oder verbrauchte Akkus/Batterien
recycelt werden.
HINWEIS!
Über Entsorgungsmöglichkeiten beim
Fachhändler informieren!
-Konformität
Wir erklären in alleiniger Verantwortung, dass
das unter „Technische Daten“ beschriebene
Produkt mit folgenden Normen oder
normativen Dokumenten übereinstimmt:
EN 60745 gemäß den Bestimmungen der
Richtlinien 2004/108/EG (bis 19.04.2016),
2014/30/EU (ab 20.04.2016), 2006/42/EG,
2011/65/EG.
Verantwortlich für technische Unterlagen:
FLEX-Elektrowerkzeuge GmbH, R & D
Bahnhofstrasse 15, D-71711 Steinheim/Murr
27.05.2015
FLEX-Elektrowerkzeuge GmbH
Bahnhofstrasse 15, D-71711 Steinheim/Murr
Haftungsausschluss
Der Hersteller und sein Vertreter haften nicht
für Schäden und entgangenen Gewinn durch
Unterbrechung des Geschäftsbetriebes, die
durch das Produkt oder die nicht mögliche
Verwendung des Produktes verursacht wur-
den. Der Hersteller und sein Vertreter haften
nicht für Schäden, die durch unsachgemäße
Verwendung oder in Verbindung mit Produk-
ten anderer Hersteller verursacht wurden.
Klaus Peter WeinperEckhard Rühle
Manager Research &
Development (R & D)
Head of Quality
Department (QD)
Akku-Säbelsäge RS 28-18.0.book Seite 11 Freitag, 3. Juli 2015 2:41 14

RS 29 18.0
12
Contents
Symbols used in this manual . . . . . . . . . 12
Technical data . . . . . . . . . . . . . . . . . . . . 12
Overview . . . . . . . . . . . . . . . . . . . . . . . . 13
Important safety information . . . . . . . . . 14
Noise and vibration . . . . . . . . . . . . . . . . 15
Instructions for use . . . . . . . . . . . . . . . . 16
Maintenance and care . . . . . . . . . . . . . . 18
Disposal information . . . . . . . . . . . . . . . 19
conformity . . . . . . . . . . . . . . . . . . . . 20
Exemption from liability . . . . . . . . . . . . . 20
Symbols used in this manual
WARNING!
Denotes impending danger. Non-
observance of this warning may result in
death or extremely severe injuries.
CAUTION!
Denotes a potentially dangerous situation.
Non-observance of this warning may result
in slight injury or damage to property.
NOTE!
Denotes application tips and important
information.
Symbols on the power tool
Before switching on the power tool,
read the operating manual!
Wear protective goggles!
Wear ear defenders!
Disposal information for the old
machine (see page 19)!
Technical data
Cordless sabre saw RS 29 18.0
Nominal voltage V 18
Battery AP 18.0 (2.5 Ah)
AP 18.0 (5.0 Ah)
Stroke rate, no load rpm 0–3100
Stroke mm 29
Max. material thickness
– metal
– metal pipes
– plastic pipes
– wood
mm
mm
mm
mm
18
100
200
180
Weight according to
“EPTA Procedure
01/2003” (without
battery)
kg 2.9
Weight of battery 2.5 Ah
Weight of battery 5.0 Ah kg kg 0.42 0.72
Akku-Säbelsäge RS 28-18.0.book Seite 12 Freitag, 3. Juli 2015 2:41 14

RS 29 18.0
13
Overview
1 Cutting support
2 LED lighting
For illuminating the working area.
3 Tool holder
4 Tool holder lock
5 Cutting support lock
6 Front handle
7 Orbital stroke switch
8 ON/OFF switch
For switching on and off and for
accelerating up to maximum stroke
rate.
9 Switch-on interlock
10 Rear handle
11 Slot for battery
12 Li-ion battery (2.5 Ah or 5.0 Ah)
13 Release button for battery
14 State of charge indicator
15 Rating plate *
* (not visible)
Akku-Säbelsäge RS 28-18.0.book Seite 13 Freitag, 3. Juli 2015 2:41 14

RS 29 18.0
14
Important safety information
WARNING!
Read all safety instructions and general
instructions. Failure to comply with the
safety instructions and general instructions
may result in electric shock, fire and/or
serious injuries
. Save all warnings and
instructions for future reference.
Before using the power tool, please read
and follow:
– these operating instructions,
– the “General safety instructions” on
the handling of power tools in
the enclosed booklet (
leaflet no.:
315.915),
– the currently valid site rules and the
regulations for the prevention of
accidents.
This power tool is state of the art and has
been constructed in accordance with the
acknowledged safety regulations.
Nevertheless, when in use, the power tool
may be a danger to life and limb of the user
or a third party, or the power tool or other
property may be damaged. The power tool
may be operated only if it is
– for its intended use,
– in perfect working order.
Faults which compromise safety must be
repaired immediately.
Intended use
The cordless sabre saw is intended
– for commercial use in industry and trade,
– for sawing metal, plastic and wood,
– for sawing tiles and ceramics,
– for straight and curved cuts,
– for cutting pipes,
– to be used with suitable tools
recommended by the manufacturer for
this power tool.
Safety instructions for sabre saws
Hold the power tool by the insulated
gripping surfaces when performing an
operation where the cutting accessory
may contact hidden wiring or its own
cord. The cutting accessory contacting
a “live” wire may make exposed metal
parts of the power tool “live” and shock the
operator.
Keep hands away from the sawing area.
Do not grip under the workpiece. Risk of
injury if contact is made with the saw blade!
Guide the power tool only when it is
switched on against the workpiece.
Otherwise there is the risk of kickback if the
cutting accessory snags in the workpiece.
Make sure the cutting support always
rests on the workpiece when sawing. The
saw blade may snag, causing the operator
to lose control of the power tool.
After completing the cutting operation,
switch off the power tool and withdraw
the saw blade from the cut only after the
blade has come to a complete stop. In
this way, you will avoid any kickback and
you can now safely put the power tool
down.
Use only undamaged saw blades that
are in perfect condition. Bent or blunt saw
blades may break or cause a kickback.
After switching off, do not attempt to
brake the saw blade by applying lateral
counterpressure. The saw blade may
incur damage, break or cause a kickback.
Clamp the material so that it is firmly
secured. Do not support the workpiece
with your hand or foot. Do not touch any
objects or the ground with the saw while it
is running. Risk of kickback!
Use suitable detectors to detect
concealed power supply cables or
consult your local supply company.
Contact with electric cables may result in
a fire and/or electric shock. A damaged
gas pipe may cause an explosion. Cutting
into a water pipe will cause damage to
property or may cause an electric shock.
Akku-Säbelsäge RS 28-18.0.book Seite 14 Freitag, 3. Juli 2015 2:41 14

RS 29 18.0
15
When working, hold the power tool firmly
with both hands and ensure that you
have a secure footing. The power tool is
controlled more securely if held with both
hands.
Keep the workplace clean. Material
mixtures are especially dangerous. Light
metal dust may burn or explode.
Wait until the power tool has come to
a stop before putting it down. The cutting
accessory may snag, causing the operator
to lose control of the power tool.
Secure the workpiece. A workpiece is
held more securely in a clamping device
than by hand.
Special safety instructions
Use only original batteries with the
voltage indicated on the type plate of
your power tool. The use of other
batteries, e.g. imitations, reconditioned
batteries or other makes, increases the risk
of injury and damage to property by
exploding batteries.
Recharge batteries only with chargers
recommended by the manufacturer.
A charger that is suitable for one type of
battery may create a fire hazard when used
with another battery.
Pointed objects, such as nails or
screwdrivers, or external forces may
damage the battery. This may cause an
internal short-circuit and the battery to
burn, smoke, explode or overheat.
Protect the battery against heat,
including prolonged sunshine, fire, water
and moisture. Explosion hazard!
If the battery is damaged or used
improperly, fumes may be emitted. Ensure
a supply of fresh air and consult a doctor if
you feel unwell. The fumes may irritate the
respiratory tracts.
Do not work on materials which release
hazardous substances (e.g. asbestos).
Identify the power tool with stickers only.
Do not drill any holes into the housing.
Noise and vibration
The noise and vibration values have been
determined in accordance with EN 60745.
The A-weighted noise level of the power tool
is typically:
– Sound pressure level: 90 dB(A);
– Sound power level: 101 dB(A);
– Uncertainty K: 3 dB.
Total vibration value:
– when sawing wood:
– Emission value ah: 20.2 m/s2
– Uncertainty K: 1.5 m/s2
ATTENTION!
The indicated measurements refer to new
power tools. Daily use causes the noise and
vibration values to change.
NOTE!
The vibration emission level given in this
information sheet has been measured in
accordance with a standardised test given in
EN 60745 and may be used to compare one
tool with another. It may be used for a pre-
liminary assessment of exposure.
The declared vibration emission level
represents the main applications of the tool.
However if the tool is used for different
applications, with different accessories or
poorly maintained, the vibration emission may
differ. This may significantly increase the
exposure level over the total working period.
To make an accurate estimation of the
vibration exposure level, it is also necessary to
take into account the times when the tool is
switched off or running but not actually in use.
This may significantly decrease the exposure
level over the total working period.
Identify additional safety measures to
protect the operator from the effects of
vibration such as: maintain the tool and
the cutting accessories, keep the hands
warm, organisation of work patterns.
CAUTION!
Wear ear defenders at a sound pressure
above 85 dB(A).
Akku-Säbelsäge RS 28-18.0.book Seite 15 Freitag, 3. Juli 2015 2:41 14

RS 29 18.0
16
Instructions for use
Before switching on the power tool
Unpack the power tool and accessories and
check that no parts are missing or damaged.
NOTE
The batteries are not fully charged on
delivery. Prior to initial operation, charge
the batteries fully. Refer to the charger
operating manual.

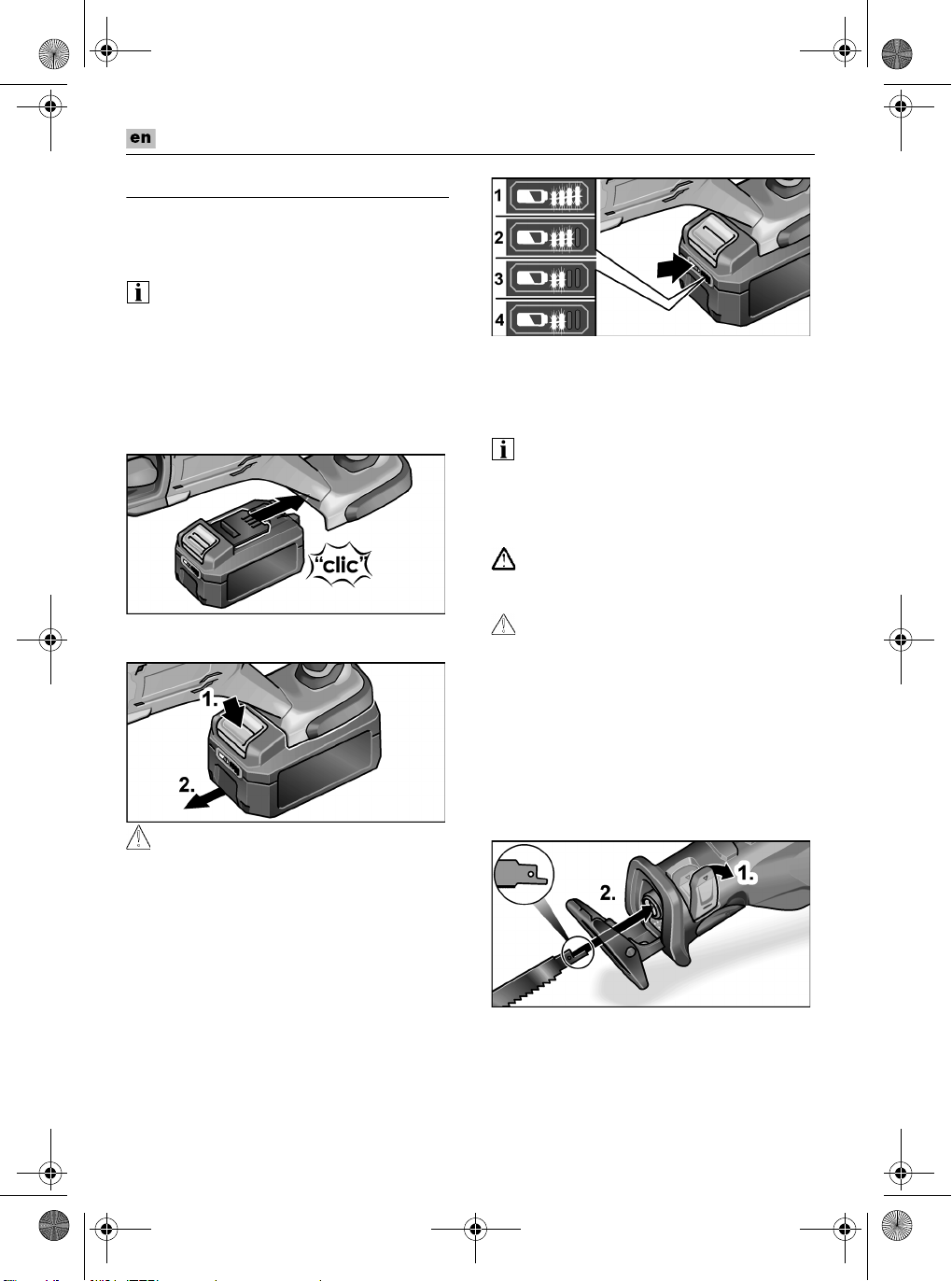

Inserting/replacing the battery
Press the charged battery into the power
tool until it clicks into place.
To remove, press the release button (1.)
and pull out the battery (2.).
CAUTION!
When the device is not in use, protect the
battery contacts. Loose metal parts may
short-circuit the contacts; explosion and fire
hazard!
Battery state of charge
Press the button to check the state of
charge at the state of charge indicator
LEDs.
If one of the LEDs flashes, the battery must
be recharged. If none of the LEDs light up
after the button is pressed, the battery is
faulty and must be replaced.
The indicator goes out after 5 seconds.
NOTE
Follow the instructions for charging the
battery set out in the charger operating
manual.
Inserting/changing the saw blades
WARNING!
Remove the battery before carrying out any
work on the power tool.
CAUTION!
Used cutting accessories may become hot.
Wear protective gloves!
Select a saw blade to suit the material to be
machined. Refer to the manufacturer’s
catalogues for details of saw blades that can
be used.
Open the tool holder lock and press down
(1.).
Pull the used saw blade forward out of
the tool holder.
Insert the new saw blade into the tool
holder and push in as far as it will go (2.).
Close the tool holder lock.
Akku-Säbelsäge RS 28-18.0.book Seite 16 Freitag, 3. Juli 2015 2:41 14

RS 29 18.0
17
Adjusting the cutting support
WARNING!
Remove the battery before carrying out any
work on the power tool.
The cutting support should always rest on
the material when sawing so as to avoid
excessive vibrations.
It is possible, for example, to limit the saw
blade cutting depth by adjusting the cutting
support.
Press the cutting support lock down (1.).
Adjust the cutting support to the required
depth (2.).
Press the cutting support up as far as it
will go.
Working with orbital stroke
CAUTION!
Press the orbital stroke switch only when
the saw blade is fully stopped!
– The saw blade only performs horizontal
movements when orbital stroke is
switched off. This is suitable primarily for
cutting metal.
Also use this setting if you require a very
good cutting finish when sawing wood.
– The saw blade performs horizontal and
vertical movements (oscillating
movements) when orbital stroke is
switched on. This is suitable primarily for
cutting wood at high speed. The quality of
the cutting edge is worse.
To switch on orbital stroke:
Press the orbital stroke switch down as
far as it will go.
To switch off orbital stroke, press the
switch up as far as it will go.
Switching the power tool on/off
Press the switch-on interlock (1.).
Press and hold down the switch (2.). The
power tool starts.
Release the switch-on interlock.
The power tool switch allows the operator to
increase the stroke rate slowly up to the
maximum setting.
The LED illuminates the working area when
the power tool is switched on.
To switch off the tool:
Release the switch.
Akku-Säbelsäge RS 28-18.0.book Seite 17 Freitag, 3. Juli 2015 2:41 14

RS 29 18.0
18

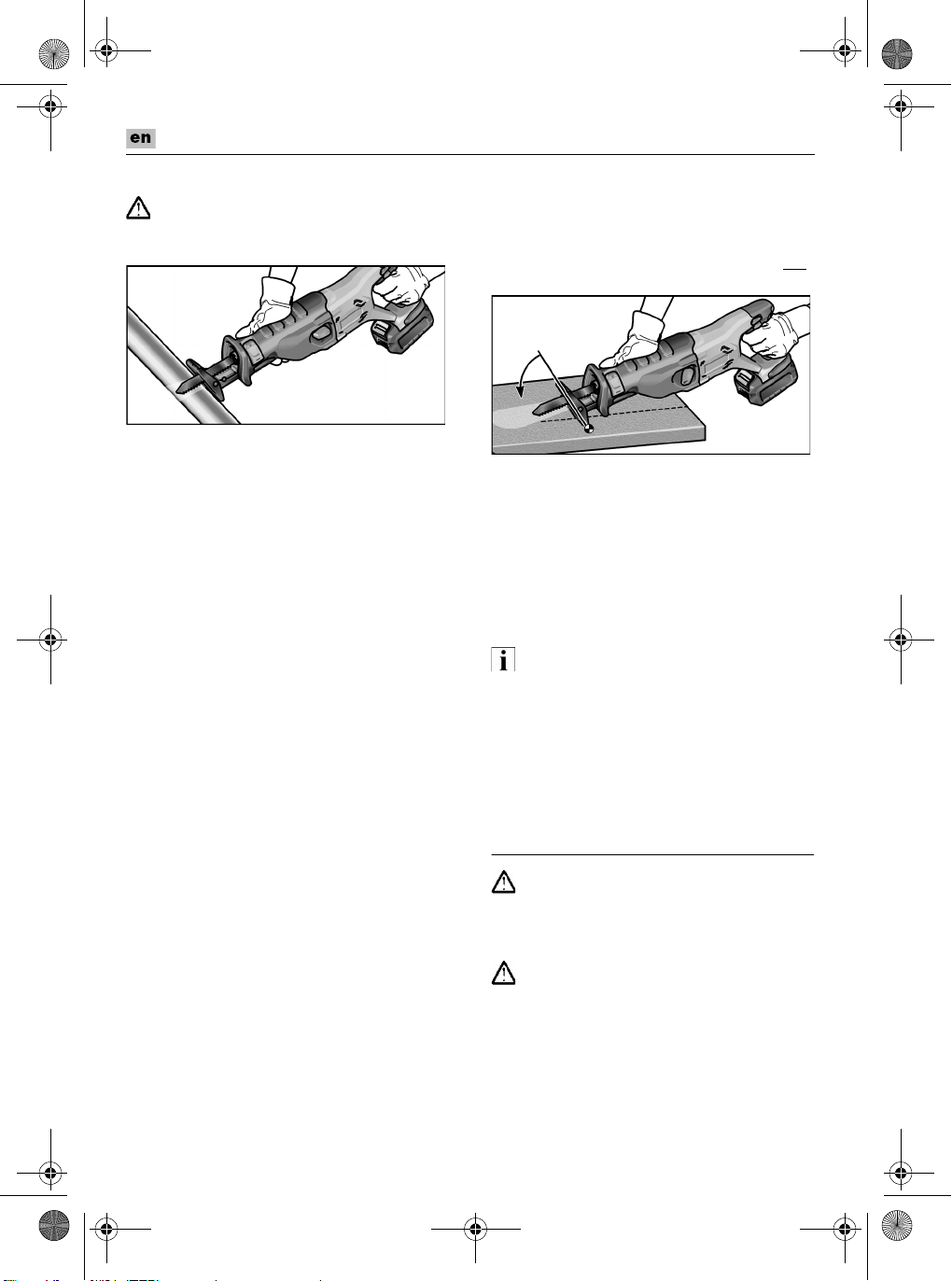

Operating instructions
WARNING!
Always hold the power tool firmly with both
hands!
Whenever possible, clamp the workpiece
to be cut in a vice.
The saw has a cutting support. This helps
to reduce vibrations. It also enables
square cuts to be made.
After the power tool has been switched
off, the saw blade continues running
briefly.
Never touch the saw blade straight after
use as it may be very hot.
Sawing metal
When sawing metal, use lubricant along the
cutting line. This stops the material from
overheating.
Sawing wood
Place the saw square on the workpiece.
Guide the saw with uniform pressure
through the wood, pressing the cutting
support against the workpiece in the
process.
Sawing directly at the wall
Thanks to the elasticity of bi-metal saw
blades it is possible to cut pipes flush with
the wall. To do so, use a saw blade of
sufficient length that exceeds the diameter
of the pipe. Position the saw blade flush with
the wall so that the kink point is outside the
workpiece to be sawn.
Plunge cuts
The saw is suitable for plunge cuts in wood
and plastic. Use only short saw blades
(<150 mm) to perform plunge cuts!
Switch on orbital stroke to perform
plunge cuts.
Place the saw on the workpiece with the
bottom edge of the cutting support in
such a way that the saw blade does not
touch the workpiece.
Switch on the saw.
Press the cutting support firmly against
the workpiece and swing the saw
forwards.
Slowly plunge the saw blade into the
workpiece.
When the cutting support is resting fully
on the workpiece, continue sawing along
the desired cutting line.
NOTE
Do not perform plunge cuts in metal.
Other information
– The use of “sharp” cutting accessories
increases performance and the service
life of the power tool.
– After work, clean the power tool and
store in the carry case in a dry location.
Maintenance and care
WARNING!
Remove the battery before carrying out any
work on the power tool.
Cleaning
WARNING!
If metals are worked over a prolonged
period, conductive dust may become
deposited inside the housing.
Akku-Säbelsäge RS 28-18.0.book Seite 18 Freitag, 3. Juli 2015 2:41 14

RS 29 18.0
19
Clean the power tool and ventilation slots at
regular intervals. Frequency of cleaning is
dependent on the material and duration of
use.
Regularly blow out the housing interior
and motor with dry compressed air.
Charger
WARNING!
Before performing any work on the charger,
pull out the mains plug. Do not use water or
liquid detergents.
Remove dirt and dust from the housing
with a brush or a dry cloth.
Gear
NOTE!
Do not loosen the screws on the gear head
during the warranty period. Failure to
comply with this requirement will invalidate
any claims under the manufacturer's
warranty.
Repairs
Repairs may be carried out by an authorised
customer service centre only.
Spare parts and accessories
NOTE!
Use only original parts supplied by
the manufacturer for replacement
purposes. The use of non-original parts will
invalidate any claims under
the manufacturer's warranty.
For other accessories, in particular cutting
accessories, please refer to
the manufacturer’s catalogues.
Exploded drawings and spare-part lists can
be found on our homepage:
www.flex-tools.com
Disposal information
WARNING!
Render disused power tools unusable by
removing the power cord.
EU countries only.
Do not throw electric power tools into
the household waste!
In accordance with the European Directive
2012/19/EC on Waste Electrical and
Electronic Equipment and its incorporation
into national law, used electric power tools
must be collected separately and recycled in
an environmentally friendly manner.
Raw material recovery instead of
waste disposal.
Device, accessories and packaging should
be recycled in an environmentally friendly
manner. Plastic parts are identified for
recycling according to material type.
WARNING!
Do not throw batteries into the household
waste, fire or water. Do not open used
batteries.
Batteries should be collected, recycled or
disposed of in an environmentally friendly
manner.
EU countries only:
In accordance with Directive 2006/66/EC
defective or used batteries must be
recycled.
NOTE!
Please ask your dealer about disposal
options.
Akku-Säbelsäge RS 28-18.0.book Seite 19 Freitag, 3. Juli 2015 2:41 14

RS 29 18.0
20
conformity
We declare on our sole responsibility that the
product described under “Technical data”
conforms to the following standards or
normative documents:
EN 60745 according to the provisions of
Directives 2004/108/EC (up to 19.04.2016),
2014/30/EU (from 20.04.2016), 2006/42/EC,
2011/65/EC.
Responsible for technical documents:
FLEX-Elektrowerkzeuge GmbH, R & D
Bahnhofstrasse 15, D-71711 Steinheim/Murr
27.05.2015, FLEX-Elektrowerkzeuge GmbH
Bahnhofstrasse 15, D-71711 Steinheim/Murr
Exemption from liability
The manufacturer and his representative are
not liable for any damage and lost profits due
to interruption in business caused by
the product or by an unusable product.
The manufacturer and his representative are
not liable for any damage which was caused
by improper use of the power tool or by use of
the power tool with products from other
manufacturers.
Klaus Peter WeinperEckhard Rühle
Manager Research &
Development (R & D)
Head of Quality
Department (QD)
Akku-Säbelsäge RS 28-18.0.book Seite 20 Freitag, 3. Juli 2015 2:41 14
