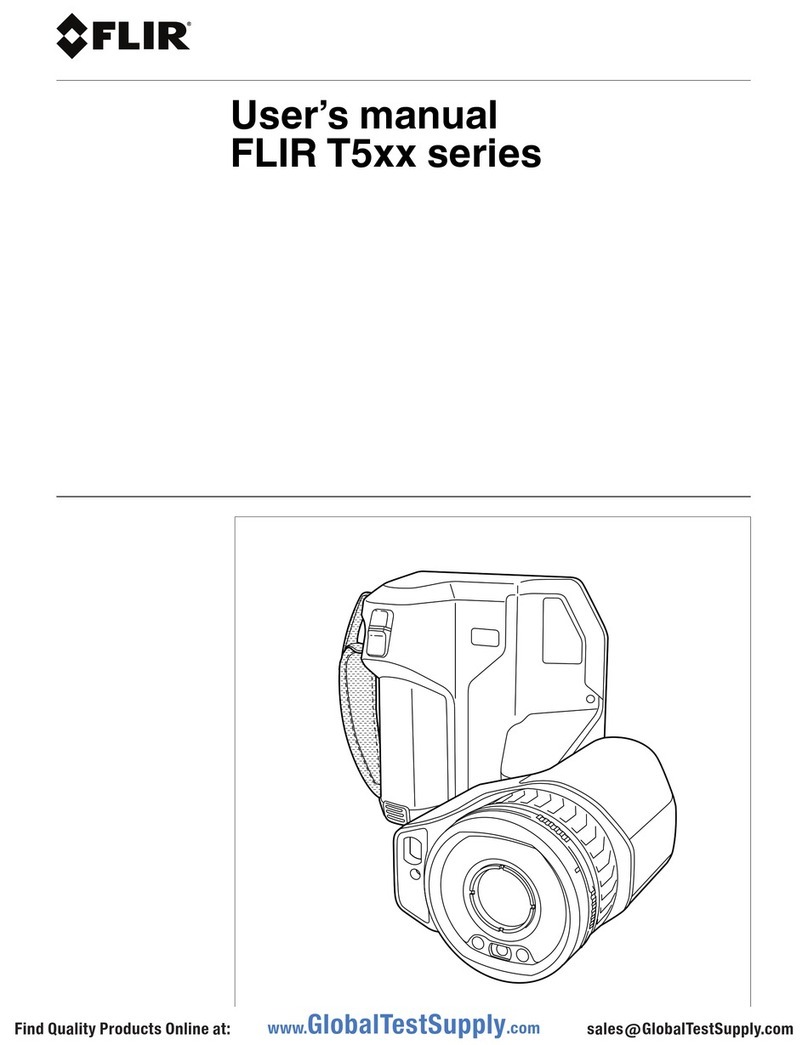

FLIR FLIR T5 series User manual

Getting started
FLIR T5xx series

Important note
Before operating the device, you must read, understand, and follow all instructions, warnings, cautions, and legal
disclaimers.
Důležitá poznámka
Před použitím zařízení si přečtěte veškeré pokyny, upozornění, varování a vyvázání se ze záruky, ujistěte se, že jim
rozumíte, a řiďte se jimi.
Vigtig meddelelse
Før du betjener enheden, skal du du læse, forstå og følge alle anvisninger, advarsler, sikkerhedsforanstaltninger og
ansvarsfraskrivelser.
Wichtiger Hinweis
Bevor Sie das Gerät in Betrieb nehmen, lesen, verstehen und befolgen Sie unbedingt alle Anweisungen, Warnungen,
Vorsichtshinweise und Haftungsausschlüsse
Σημαντική σημείωση
Πριν από τη λειτουργία της συσκευής, πρέπει να διαβάσετε, να κατανοήσετε και να ακολουθήσετε όλες τις
οδηγίες, προειδοποιήσεις, προφυλάξεις και νομικές αποποιήσεις.
Nota importante
Antes de usar el dispositivo, debe leer, comprender y seguir toda la información sobre instrucciones, advertencias,
precauciones y renuncias de responsabilidad.
Tärkeä huomautus
Ennen laitteen käyttämistä on luettava ja ymmärrettävä kaikki ohjeet, vakavat varoitukset, varoitukset ja lakitiedotteet
sekä noudatettava niitä.
Remarque importante
Avant d'utiliser l'appareil, vous devez lire, comprendre et suivre l'ensemble des instructions, avertissements, mises
en garde et clauses légales de non-responsabilité.
Fontos megjegyzés
Az eszköz használata előtt figyelmesen olvassa el és tartsa be az összes utasítást, figyelmeztetést, óvintézkedést és
jogi nyilatkozatot.
Nota importante
Prima di utilizzare il dispositivo, è importante leggere, capire e seguire tutte le istruzioni, avvertenze, precauzioni ed
esclusioni di responsabilità legali.
重要な注意
デバイスをご使用になる前に、あらゆる指示、警告、注意事項、および免責条項をお読み頂き、その内容を理解し
て従ってください。
중요한 참고 사항
장치를 작동하기 전에 반드시 다음의 사용 설명서와 경고,주의사항,법적 책임제한을 읽고 이해하며 따라야 합니다.
Viktig
Før du bruker enheten, må du lese, forstå og følge instruksjoner, advarsler og informasjon om ansvarsfraskrivelse.
Belangrijke opmerking
Zorg ervoor dat u, voordat u het apparaat gaat gebruiken, alle instructies, waarschuwingen en juridische informatie
hebt doorgelezen en begrepen, en dat u deze opvolgt en in acht neemt.
Ważna uwaga
Przed rozpoczęciem korzystania z urządzenia należy koniecznie zapoznać się z wszystkimi instrukcjami,
ostrzeżeniami, przestrogami i uwagami prawnymi. Należy zawsze postępować zgodnie z zaleceniami tam zawartymi.
Nota importante
Antes de utilizar o dispositivo, deverá proceder à leitura e compreensão de todos os avisos, precauções, instruções
e isenções de responsabilidade legal e assegurar-se do seu cumprimento.
Важное примечание
До того, как пользоваться устройством, вам необходимо прочитать и понять все предупреждения,
предостережения и юридические ограничения ответственности и следовать им.
Viktig information
Innan du använder enheten måste du läsa, förstå och följa alla anvisningar, varningar, försiktighetsåtgärder och
ansvarsfriskrivningar.
Önemli not
Cihazı çalıştırmadan önce tüm talimatları, uyarıları, ikazları ve yasal açıklamaları okumalı, anlamalı ve bunlara
uymalısınız.
重要注意事项
在操作设备之前，您必须阅读、理解并遵循所有说明、警告、注意事项和法律免责声明。
重要注意事項
操作裝置之前，您務必閱讀、了解並遵循所有說明、警告、注意事項與法律免責聲明。

Getting started
FLIR T5xx series
#T810254; r. AD/53850/53850; en-US

Table of contents
1 List of contents .......................... . .. . . . . . . . . ........................... 1
2 Illustrations ....................... ... . . . . . . . . ............................. .. . .. 2
3 EN-US English ....................... . .. . . . . . . . . .......................... ... .. 6
4 CS-CZ Čeština ................. ... .. . . . . . . ............................... . .. . .11
5 DA-DK Dansk.......................... .. . . . . . . . . . ............................ .16
6 DE-DE Deutsch . .......................... .. . .. . . . . . . . . .......................21
7 EL-GR Ελληνικά .......................... ... .. . . . . . . . . . ......................27
8 ES-ES Español................................... .. . .. . . . . . . . . ................33
9 ET-EE Eesti keel ........ .. . .. . . . . . ............................. .. . . . . . . . . . ....39
10 FI-FI Suomi .. .......................... .. . . . . . . . . .......................... ... .44
11 FR-FR Français ......... .. . .. . . . . . . . . .......................... ... . . . . . . . . ....49
12 HU-HU Magyar ................. ... .. . . . . . . ............................... . .. . .55
13 IT-IT Italiano . . ............................ . .. . . . . . . . . ..........................61
14 JA-JP 日本語................... . .. . .. . . . . . .......................... ... .. . . . . . .67
15 KO-KR 한국어.......................... ... . . . . . . . . .............................73
16 NB-NO Norsk. . . . .......................... ... .. . . . . . . . . . ......................78
17 NL-NL Nederlands. ....................... ... .. . . . . . . . . . ......................83
18 PL-PL Polski......... ... . . . . . . . . ............................... . .. . . . . . . . . .....88
19 PT-PT Português....... . .. . .. . . . . . ............................. .. . . . . . . . . . ....94
20 RU-RU Русский. .......................... .. . .. . . . . . . . . ..................... 100
21 SV-SE Svenska. . . . . . ............................ . .. . .. . . . . . ................. 106
22 TR-TR Türkçe............ ... .. . . . . . . . . .......................... ... . . . . . . . . .. 111
23 ZH-CN 简体中文 ............... . .. . . . . . . . . .......................... ... .. . . . . 117
24 ZH-TW 繁體中文 ............... . .. . . . . . . . . .......................... ... .. . . . . 122
#T810254; r. AD/53850/53850; en-US vii

1 List of contents
• Infrared camera
• Accessory box I:
◦ Power supply for battery charger
◦ Power supply, 15 W/3 A
◦ Printed documentation
◦ SD card (8 GB)
◦ USB 2.0 A to USB Type-C cable
◦ USB Type-C to HDMI and PD adapter
◦ USB Type-C to USB Type-C cable (USB 2.0 standard)
• Accessory box II:
◦ Lens cap strap
◦ Lens cleaning cloth
◦ Neck strap
• Battery (2 ea)
• Battery charger
• Hard transport case
• IR lens, f = 10 mm (0.39 in.), 42°1
• IR lens, f = 18 mm (0.71 in.), 24°1
• IR lens, f = 29 mm (1.41 in.), 14°1
• Lens cap, front
• Lens cap, front and rear (only for extra lenses)
Note FLIR Systems reserves the right to discontinue models, parts or accesso-
ries, and other items, or to change specifications at any time without prior notice.
#T810254; r. AD/53850/53850; en-US 1
1. The inclusion of this item is dependent on model.

2 Illustrations
Note Explanations of the illustrations are provided in each language section.
Figure 2.1 View from the front
#T810254; r. AD/53850/53850; en-US 2

2 Illustrations
Figure 2.2 View from the rear
Figure 2.3 View from the bottom
#T810254; r. AD/53850/53850; en-US 3

2 Illustrations
Figure 2.4 Screen elements
Figure 2.5 Menu system
#T810254; r. AD/53850/53850; en-US 4

2 Illustrations
Figure 2.6 Soft buttons
#T810254; r. AD/53850/53850; en-US 5

3 EN-US English
3.1 Thank you!
Thank you for choosing a product from FLIR Systems. We hope that the product
will meet your expectations and that you will consider us again for your future
needs.
3.2 Read the manual before use
Go to the following website to read or download the
manual:
http://support.flir.com/resources/y43u
3.3 Extend your product warranty
Our aim is to provide the best quality and workmanship in the industry. To prove
this, we offer the most generous extended warranty on the market.
Register your product now to get:
• 2 years camera warranty
• 10 years detector warranty
Go to the following website to activate your extended warranty:
http://support.flir.com/camreg
For more information about the registration procedure, refer to the user’s manual.
Note Registration must be completed within 60 days of purchase.
3.4 Download FLIR Tools
FLIR Tools lets you quickly create professional inspection reports that clearly
show decision makers what you’ve found with your camera.
#T810254; r. AD/53850/53850; en-US 6

3 EN-US English
Import, analyze, and fine-tune images easily. Then incorporate them into concise
documents to share findings and justify repairs.
Go to the following website to download FLIR Tools:
http://support.flir.com/tools
3.5 Check out our FLIR apps
Use our apps to analyze your IR images, create reports, and share your reports
using Dropbox, Box.net, FTP, e-mail, etc.
Use your mobile device to go to the following website and download the apps:
http://onelink.to/tools
3.6 Quick start guide
Follow this procedure:
1. Before starting the camera for the first time, charge the battery for 3 hours
using the stand-alone battery charger.
2. Put the battery into the camera battery compartment.
3. Insert a memory card into the card slot.
Note Empty or use a memory card that has not previously been used in an-
other type of camera. The cameras may organize files differently on the
memory card. There is therefore a risk of losing data if the same memory
card is used in different types of cameras.
4. Push the on/off button to turn on the camera.
5. Aim the camera toward the object of interest.
6. Adjust the infrared camera focus.
Note It is very important to adjust the focus correctly. Incorrect focus ad-
justment affects how the image modes work. It also affects the temperature
measurement.
7. Push the Save button to save an image.
8. Download and install FLIR Tools/Tools+ or FLIR Report Studio on your
computer.2
9. Start FLIR Tools/Tools+ or FLIR Report Studio.
#T810254; r. AD/53850/53850; en-US 7
2. FLIR Tools+ and FLIR Report studio are licensed software.

3 EN-US English
10. Connect the camera to the computer using the USB cable.
11. Import the images into FLIR Tools/Tools+ or FLIR Report Studio and create
an inspection report.
12. Send the inspection report to your client.
3.7 View from the front
See Figure 2.1 View from the front, page 2.
1. Autofocus button.
2. Save button.
3. Attachment point for the neck strap.
4. Laser receiver.
5. Laser transmitter.
6. Camera lamp (left and right sides).
7. Infrared lens.
8. Digital camera.
3.8 View from the rear
See Figure 2.2 View from the rear, page 3.
1. Focus ring.
2. Speaker.
3. Programmable button.
4. Image archive button.
5. Navigation pad with center push.
6. Back button.
7. On/off button.
8. Hand strap.
9. Multi-touch LCD screen.
10. Light sensor.
11. Microphone.
12. Attachment point for the neck strap.
3.9 View from the bottom
See Figure 2.3 View from the bottom, page 3.
1. Laser button.
2. Programmable button.
3. Tripod mount.
4. Cover for the connector compartment.
#T810254; r. AD/53850/53850; en-US 8

3 EN-US English
5. Battery.
3.10 Screen elements
See Figure 2.4 Screen elements, page 4.
1. Result table.
2. Status icons.
3. Measurement tool (e.g., spotmeter).
4. Temperature scale.
5. Menu system button.
3.11 Menu system
See Figure 2.5 Menu system, page 4.
1. Recording mode button.
2. Measurement parameters button.
3. Image mode button.
4. Measurement button.
5. Color button.
6. Settings button.
7. Main menu.
8. Submenu.
3.12 Soft buttons
See Figure 2.6 Soft buttons, page 5.
1. Work folder button: Touch to open a menu where you can create new folders
and change the active folder.
2. Lamp button: Touch to turn on/off the camera lamp.
3. Continuous autofocus button: Touch to enable/disable continuous autofocus.
4. Overlay button: Touch to show/hide all overlay graphics and image overlay
information.
5. Temperature scale button: Touch to switch between the automatic and man-
ual image adjustment modes.
3.13 To keep in mind
• Adjust the focus first. When the camera is out of focus, the measurement will
be wrong.
• By default, most cameras adapt the scale automatically. Use this mode first,
but do not hesitate to set the scale manually.
#T810254; r. AD/53850/53850; en-US 9

3 EN-US English
• A thermal camera has a resolution limit. This depends on the size of the de-
tector, the lens, and the distance to the target. Use the center of the spot tool
as a guide to the minimum possible object size, and get closer if necessary.
Make sure to stay away from dangerous areas and live electrical components.
• Be careful when holding the camera perpendicular to the target. Be observant
of reflections, especially at low emissivities—you, the camera, or the sur-
roundings may become the main source of reflection.
• Select a zone of high emissivity, e.g., an area with a matte surface, to perform
a measurement.
• Blank objects, i.e., those with low emissivities, may appear warm or cold in
the camera, because they mainly reflect the environment.
• Avoid direct sunlight on the details that you are inspecting.
• Various types of faults, e.g., those in a building’s construction, may result in
the same type of thermal pattern.
• Correctly analyzing an infrared image requires professional knowledge about
the application.
3.14 Training
Let the Infrared Training Center help you maximize your investment in thermal
imaging:
www.infraredtraining.com [email protected]
www.irtraining.eu [email protected]
www.irtraining.com [e-mail]
3.15 Customer support
Do not hesitate to contact our Customer Support Center at http://support.flir.com
if you experience problems or have any questions about your product.
#T810254; r. AD/53850/53850; en-US 10

4 CS-CZ Čeština
4.1 Děkujeme!
Děkujeme vám za to, že jste si vybrali výrobek společnosti FLIR Systems. Do-
ufáme, že splní vaše očekávání a že zvážíte zakoupení našich výrobků
i v budoucnosti.
4.2 Před použitím si přečtěte příručku
Uživatelskou příručku si můžete přečíst nebo stáhnout
na následující webové stránce:
http://support.flir.com/resources/y43u
4.3 Prodloužení záruky výrobku
Naším cílem je poskytovat nejlepší kvalitu a zpracování v oboru. Abychom to pro-
kázali, nabízíme nejdelší prodloužení záruky na trhu.
Zaregistrujte svůj produkt nyní a získáte:
• záruku na kameru 2 roky
• záruku na detektor 10 let
Prodloužení záruky si můžete aktivovat na následující webové stránce:
http://support.flir.com/camreg
Další informace o postupu registrace naleznete v uživatelské příručce.
Poznámka Registraci je nutné dokončit do 60 dní od zakoupení.
4.4 Odkaz ke stažení FLIR Tools
Aplikace FLIR Tools vám umožní rychle vytvářet inspekční zprávy z měření, které
řídicím pracovníkům ukáží, co přesně jste s kamerou nalezli.
#T810254; r. AD/53850/53850; en-US 11

4 CS-CZ Čeština
Jednoduše importujte, analyzujte a upravujte snímky a poté je začleňte do výsti-
žných dokumentů, ve kterých se můžete podělit o své poznatky a odůvodnit na-
vržené opravy.
Aplikaci FLIR Tools si můžete stáhnout na následující webové stránce:
http://support.flir.com/tools
4.5 Vyzkoušejte naše aplikace FLIR
Používejte naše aplikace k analýze infračervených snímků, vytváření zpráv a sdí-
lení zpráv pomocí služeb Dropbox a Box.net, serveru FTP, e-mailu apod.
V mobilním zařízení přejděte na následující webovou stránku, kde si aplikace mů-
žete stáhnout:
http://onelink.to/tools
4.6 Stručný návod ke spuštění kamery
Použijte následující postup:
1. Před prvním spuštěním kamery nabíjejte baterii 3 hodiny pomocí samostatné
nabíječky.
2. Vložte baterii do prostoru pro baterii v kameře.
3. Vložte paměťovou kartu do příslušného slotu pro kartu.
Poznámka Vymažte paměťovou kartu nebo použijte kartu, která předtím
nebyla použita v jiném typu kamery. Kamery mohou ukládat soubory různými
způsoby. Proto v případě použití stejné paměťové karty v různých typech ka-
mer existuje riziko ztráty dat.
4. Tlačítkem Zap/Vyp zapněte kameru.
5. Namiřte kameru na požadovaný objekt.
6. Nastavte zaostření infračervené kamery.
Poznámka Správné zaostření je velmi důležité. Nesprávné zaostření naru-
šuje činnost režimů snímků. Ovlivňuje také měření teploty.
7. Stisknutím tlačítka Uložit uložte obraz.
8. Stáhněte si a nainstalujte do počítače software FLIR Tools/Tools+ nebo FLIR
Report Studio.3
#T810254; r. AD/53850/53850; en-US 12
3. Aplikace FLIR Tools+ a FLIR Report Studio jsou licencovaný software.
