Franke AQMX0008 User manual

ZMI_001_2000107946-AQMX0008_#SALL_#AQU_#V1.fm / 15.05.14
Franke Aquarotter GmbH
Montage- und Betriebsanleitung
EN Installation and operating instructions HU Szerelési és használati útmutató
ES Instrucciones de montaje y servicio FI Asennus- ja käyttöohje
CS Návod pro montáž a provoz EL Συναρμολόγηση και οδηγίες λειτουργίας
FR Notice de montage et de mise en service IT Istruzioni per il montaggio e l'uso
NL Montage- en bedrijfsinstructies RO Montaj şi instrucţiuni de funcţionare
PL Instrukcja montażu i obsługi RU Инструкция по монтажу ивводу в
SV Monterings- och driftinstruktion эксплуатацию

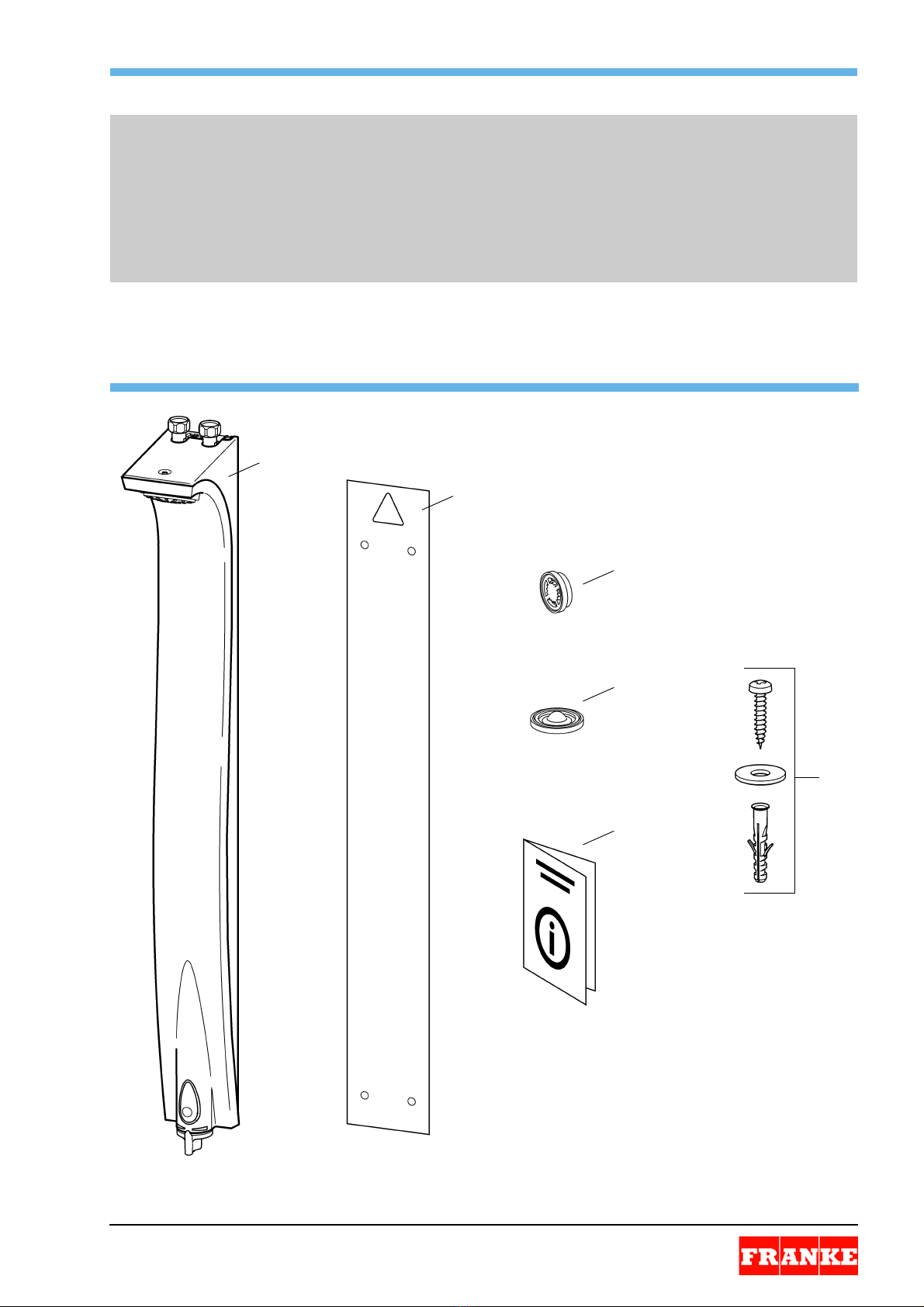

AQMX0008
7612982186486
2000107946
4×
1×
1×
1×
2×
1×

2
ZMI_001_2000107946-AQMX0008_#SALL_#AQU_#V1.fm
1. Technische Daten
EN Technical data HU Műszaki adatok
ES Datos técnicos FI Tekniset tiedot
CS Technické údaje EL Τεχνικά στοιχεία
FR Données techniques IT Specifiche tecniche
NL Technische gegevens RO Datele tehnice
PL Dane techniczne RU Технические характеристики
SV Tekniska data
DE Mindestfließdruck 1,0 bar SV Minsta hydrauliska tryck 1,0 bar
Maximaler Betriebsdruck 10 bar Maximalt drifttryck 10 bar
Empfohlener Fließdruck 1-5 bar Rekommenderat hydrauliskt tryck 1-5 bar
Berechnungsdurchfluss kalt 0,15 l/s Nominellt flöde kallt 0,15 l/s
warm 0,15 l/s varmt 0,15 l/s
Volumenstrom bei 3 bar Fließdruck Volymström
Armatur 0,20 l/s armatur 0,20 l/s
Fließzeit bei 38° (einstellbar) 1 – 50 s Flytförmåga vid 38 °C (inställbar) 1 – 50 s
EN Minimum flow pressure 1,0 bar HU Minimális áramlási nyomás 1,0 bar
Maximum operating pressure 10 bar Maximális üzemi nyomás 10 bar
Recommended flow pressure 1-5 bar Javasolt áramlási nyomás 1-5 bar
Calculation flow rate cold 0,15 l/s Számított áramlási
mennyiség hideghot 0,15 l/s 0,15 l/s
Volume flow meleg 0,15 l/s
fitting 0,20 l/s Volumenáram
Flow time at 38 °C (adjustable) 1 – 50 s Szerelvény 0,20 l/s
Áramlási idő38 °C-on
(között állítható be)
1 – 50 s
ES Presión mínima de flujo 1,0 bar FI Vähimmäisvirtauspaine 1,0 bar
Presión máxima de servicio 10 bares Suurin käyttöpaine 10 bar
Presión de flujo recomendada 1-5 bares Suositeltava virtauspaine 1-5 bar
Circulación de calculación frío 0,15 l/s Arvioitu läpivirtaus kylmä 0,15 l/s
caliente 0,15 l/s lämmin 0,15 l/s
Flujo volumétrico Tilavuusvirta
grifería 0,20 l/s Kalusteet 0,20 l/s
Tiempo de flujo a 38 °C (ajustable) 1 – 50 s Virtausaika 38 °C lämpötilassa
(säädettävissä)
1 – 50 s
CS Minimální průtočný tlak 1,0 bar EL Ελάχιστη πίεση ροής 1,0 bar
Maximální provozní tlak 10 bar Μέγιστη πίεση λειτουργίας 10 bar
Doporučený průtočný tlak 1-5 bar Προτεινόμενη πίεση ροής 1-5 bar
Výpočtový průtok studená 0,15 l/s Υπολογισθείσα παροχή Κρύο 0,15 l/s
teplá 0,15 l/s Ζεστό 0,15 l/s
Průtok Ρυθμός ογκομετρικής παροχής
Armatura 0,20 l/s Μπαταρία 0,20 l/s
Doba průtoku při 38 °C
(nastavitelná)
1 – 50 s
Χρόνος ροής στους 38 °C
(ρυθμιζόμενος)
1 – 50 s

3
ZMI_001_2000107946-AQMX0008_#SALL_#AQU_#V1.fm
FR Pression dynamique minimale 1,0 bar IT Pressione idraulica min. 1,0 bar
Pression de service maximale 10 bars Pressione di esercizio max. 10 bar
Pression dynamique recommandée 1-5 bars Pressione idraulica consigliata 1 a 5 bar
Débit théorique froid 0,15 l/s Portata di progetto fredda 0,15 l/s
chaud 0,15 l/s calda 0,15 l/s
Débit volumique Portata volumetrica
robinetterie 0,20 l/s rubinetteria 0,20 l/s
Temps d'écoulement à 38 °C
(réglable)
1 – 50 s Durata di flusso a 38 °C
(impostabile da)
1 a 50 s
NL Minimale dynamische druk 1,0 bar RO Presiune minimăa curgerii 1,0 bar
Maximale werkdruk 10 bar Presiune maximăde funcţionare 10 bari
Aanbevolen dynamische druk 1-5 bar Presiune de curgere recomandată1-5 bari
Berekeningsdebiet koud 0,15 l/s Debit de referinţă rece 0,15 l/s
warm 0,15 l/s caldă0,15 l/s
Volumestroom Fluxul volumic
armatuur 0,20 l/s Armătură0,20 l/s
Stromingstijd bij 38 °C (instelbaar) 1 – 50 s Timp de curgere la 38 °C
(Reglabil de la)
1 – 50 s
PL Minimalne ciśnienie przepływu 1,0 bar RU Минимальный гидравлический
напор
1,0 бар
Maksymalne ciśnienie robocze 10 barów Максимальное рабочее давление 10 бар
Zalecane ciśnienie przepływu 1-5
barów
Рекомендуемый гидравлический
напор
1-5 бар
Obliczeniowa wielkość
przepływu zimna 0,15 l/s
Расчетный расход
холодная
0,15 л/сек
ciepła 0,15 l/s горячая
0,15 л/сек
Objętościowe natężenie przepływu Oбъемный расход
armatura 0,20 l/s Арматура
0,20 л/сек
Czas przepływu w temp. 38 °C
(z możliwościąustawienia)
1 – 50 s Продолжительность истечения при
38 °C (регулируемое)
1
– 50 сек.

4
ZMI_001_2000107946-AQMX0008_#SALL_#AQU_#V1.fm

5
ZMI_001_2000107946-AQMX0008_#SALL_#AQU_#V1.fm

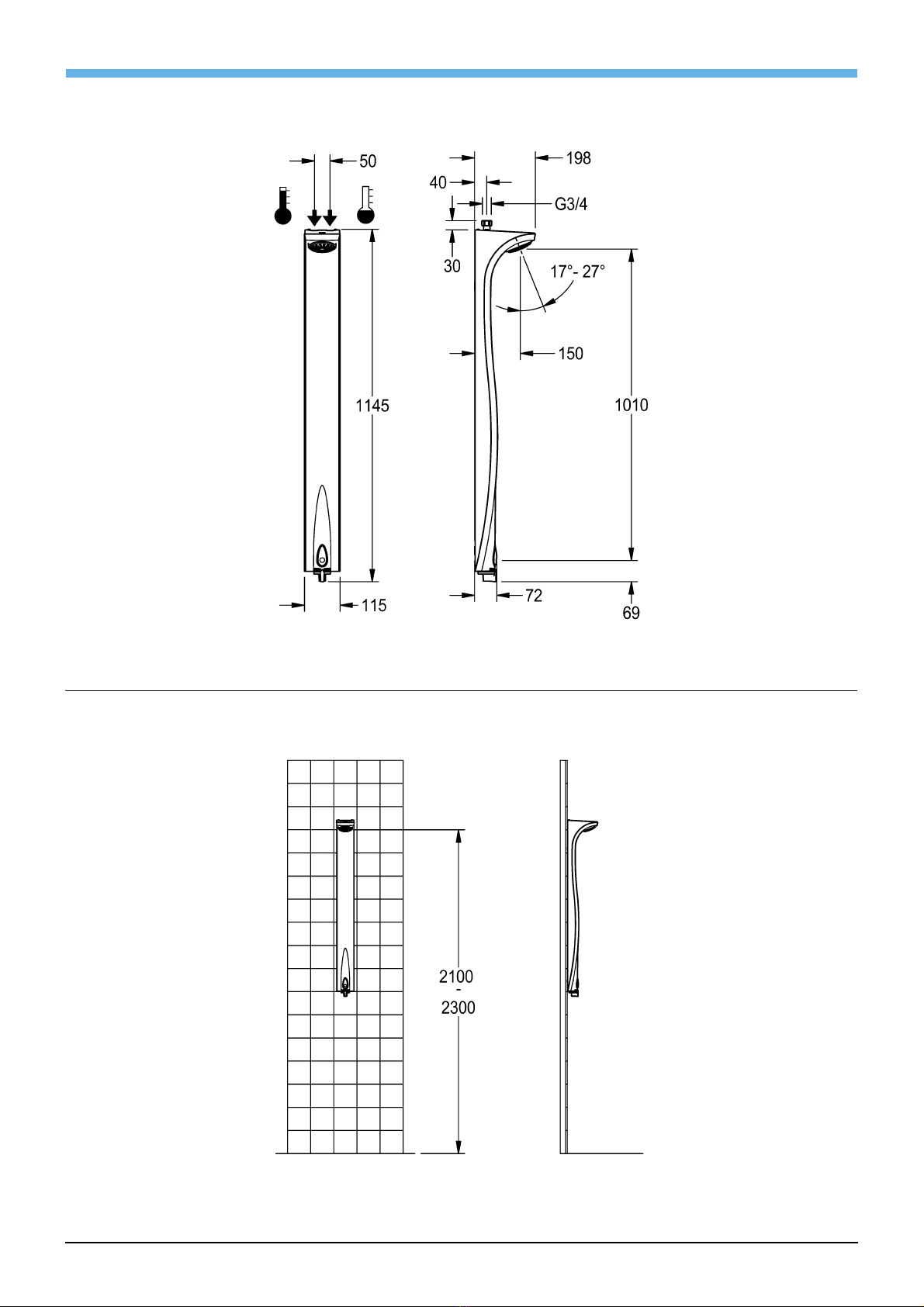

2. Strahlbild
EN Shower jet HU Sugárkép
ES Imagen de proyección del chorro FI Suihkukuvio
CS Tvar proudu EL Εικόνα ακτίνας
FR Schéma du jet IT Schema del getto
NL Straalbeeld RO Formăflux
PL Strumieńwody RU Структура струи
SV Sprutbild
A= 2200 mm
D= 22°
BC
0,15 l/s 475 1000
0,20 l/s 500 1100
A
B
C
D

6
ZMI_001_2000107946-AQMX0008_#SALL_#AQU_#V1.fm
3. Montage
EN Installation HU Szerelés
ES Montaje FI Asennus
CS Montáž EL Συναρμολόγηση
FR Montage IT Montaggio
NL Montage RO Montaj
PL Montaż RU Монтаж
SV Montering
DE Wichtige Hinweise SV Viktiga informationer
Vor Installation Rohrleitungen gemäß DIN 1988
spülen!
Nach erfolgter Montage die Temperaturbegren-
zung einstellen!
Armatur nur mit original Sieben und Rückfluss-
verhinderern betreiben!
Spola igenom rörledningarna före installation!
När monteringen har gjorts skall
temperaturbegränsningen ställas in!
Använd armaturen endast med originalsilar och
originalåterflödesförhindrare!
EN Important notes HU Fontos utasítások
Before installing flush piping system!
After completing the installation, set the
temperature limiter!
The fitting must be operated only with original
mesh filters and return flow inhibitors!
Telepítés előtt öblítse át a csővezetékeket!
Összeszerelést követően állítsa be a
hőmérséklet-korlátozást!
Az armatúrát kizárólag eredeti szűrőkkel és vis-
szafolyás-gátlókkal üzemeltesse!
ES Indicaciones importantes FI Tärkeitä ohjeita
¡Enjuagar las tuberías antes de instalar!
¡Ajuste el límite de temperatura tras realizar el
montaje!
¡La grifería debe hacerse funcionar
únicamente con los tamices y las válvulas
antiretorno originales!
Huuhtele putkijohdot ennen asennusta!
Säädä asennuksen jälkeen lämpötilan rajoitus!
Käytä varusteet vain alkuperäisten sihtien ja
takaisinvirtauksen eston kanssa!
CS Důležité pokyny EL Σημαντικές οδηγίες
Před instalací potrubí propláchněte!
Po provedené montáži nastavit omezení
teploty!
Provozovat armaturu jen s originálními sítky a
zařízeními proti zpětnému toku!
Πριν από την εγκατάσταση ξεπλύνετε τις
σωληνώσεις!
Αφού γίνει ησυναρμολόγηση ρυθμίστε το όριο
της θερμοκρασίας!
Ημπαταρία να λειτουργεί μόνο με γνήσια
κόσκινα και συστήματα ανάσχεσης της
αναρροής!
FR Remarques importantes IT Avvertenze importanti
Rincer les conduites avant d’installer !
Une fois le montage terminé, régler la limitation
de température !
Ne faire fonctionner la robinetterie qu'avec les
filtres et clapets de non retour d'origine !
Sciacquare le tubazioni prima di installare!
Una volta terminata l'installazione, impostare la
limitazione di temperatura!
Utilizzare la rubinetteria esclusivamente con i
filtri e le valvole antiriflusso originali!
NL Belangrijke aanwijzingen RO Indicaţii importante
Voor installatie buisleidingen spoelen!
Na de montage de temperatuurbegrenzing
instellen!
Armatuur alleen met originele zeven en
terugstroomkleppen gebruiken!
A se spăla conductele de ţevi înaintea
instalaţiei!
A se regla limitarea temperaturii după
montarea efectuată!
A nu se lua în funcţiune armătura decât cu site
originale şi cu clapete antiretur!

7
ZMI_001_2000107946-AQMX0008_#SALL_#AQU_#V1.fm
PL Ważne wskazówki RU Важные указания
Przed instalacjąprzepłukaćrury!
Po zakończeniu montażu ustawićograniczenie
temperatury!
Armatury należy używaćwyłącznie z
oryginalnymi sitkami i zaworami zwrotnymi!
Перед инсталляцией промыть трубки!
После монтажа отрегулировать
температурный предел!
Эксплуатировать арматуру только с
оригинальными фильтрами иклапанами
обратного течения!

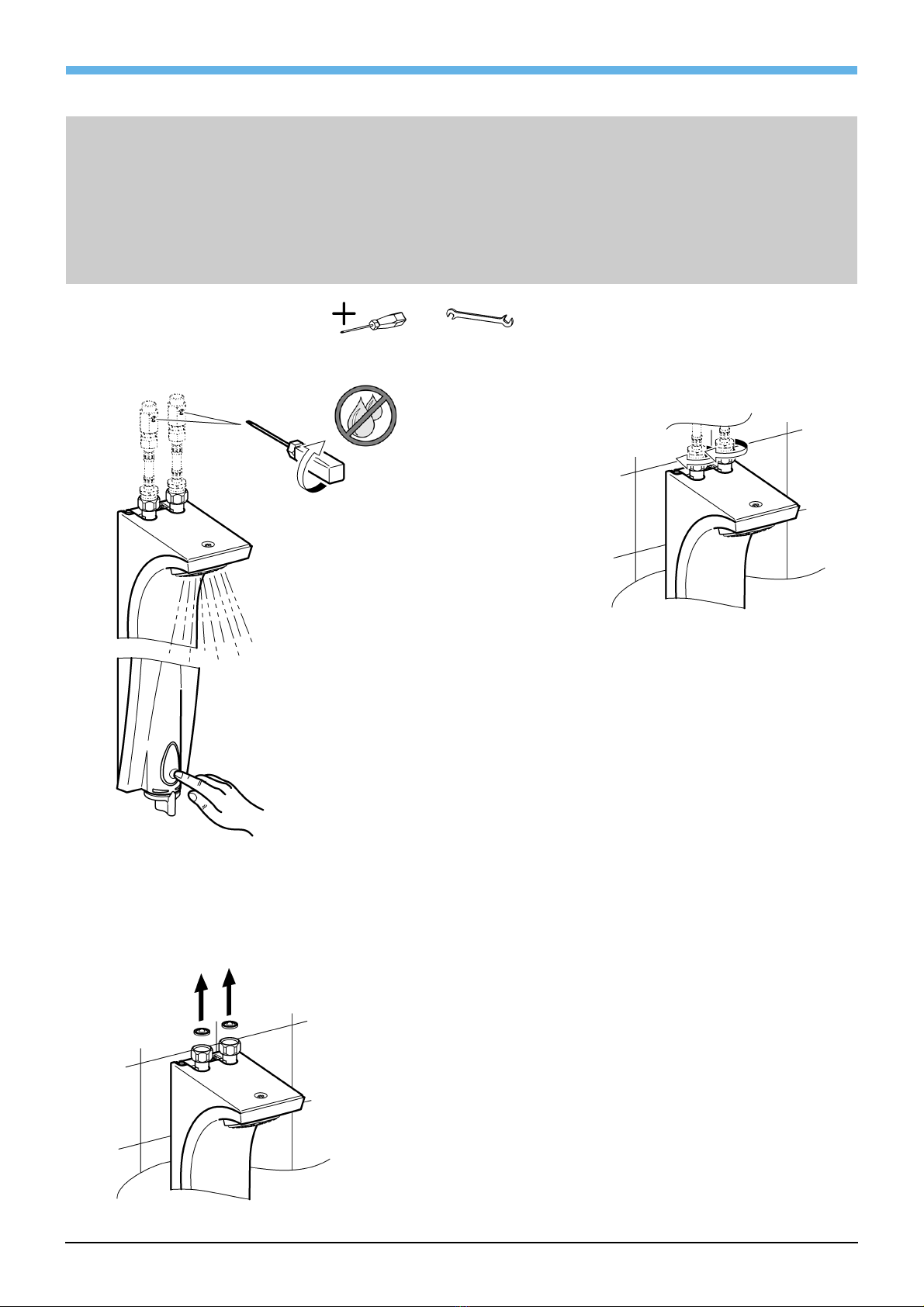

1
1,97 m - 2,17 m
30 mm
2,10 m
-
2,30 m
2
2.2
2.3
A
A
2.1

8
ZMI_001_2000107946-AQMX0008_#SALL_#AQU_#V1.fm

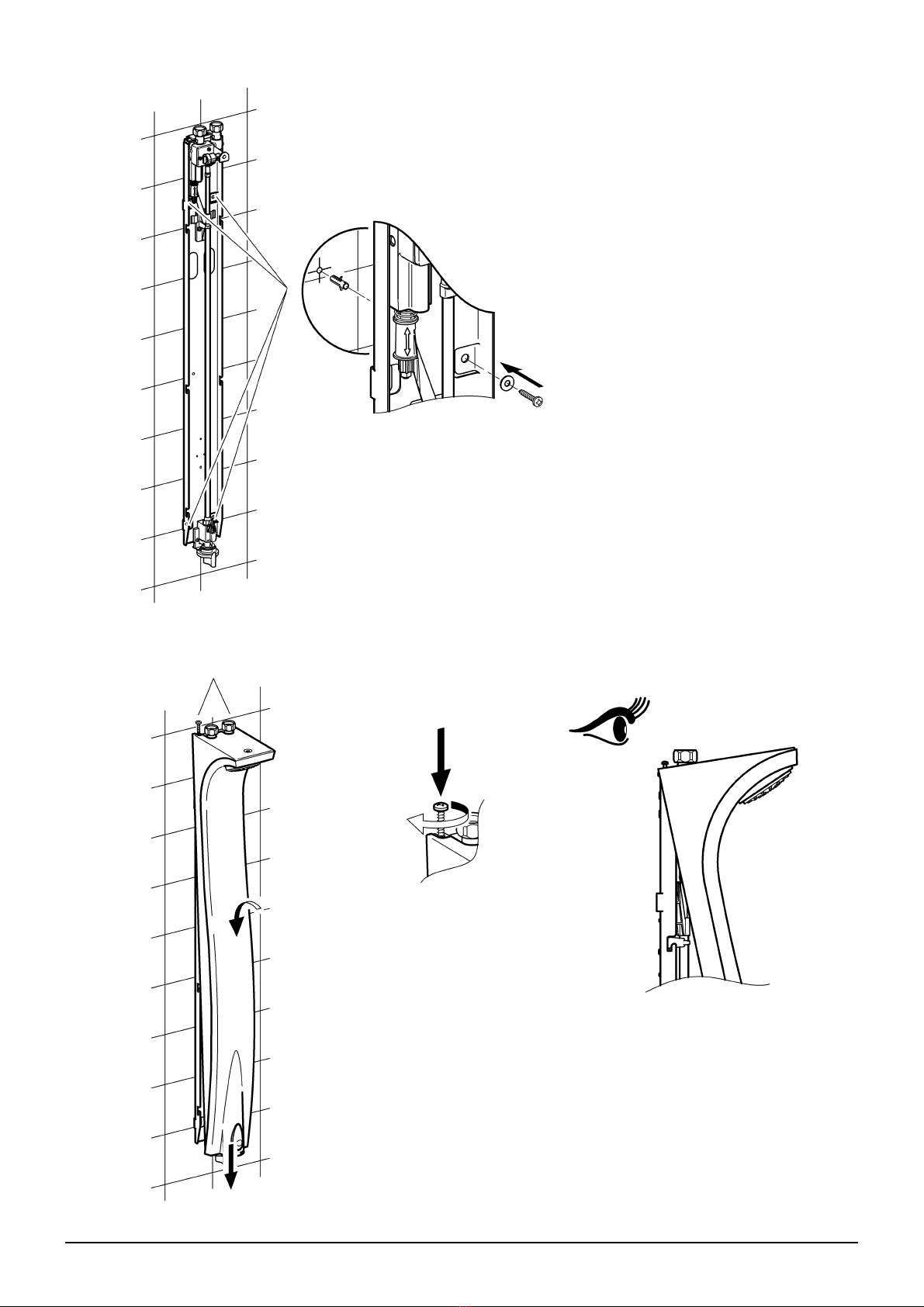

3
4
4.1
B
B
4.2
4.3

9
ZMI_001_2000107946-AQMX0008_#SALL_#AQU_#V1.fm
5
76
50

10
ZMI_001_2000107946-AQMX0008_#SALL_#AQU_#V1.fm

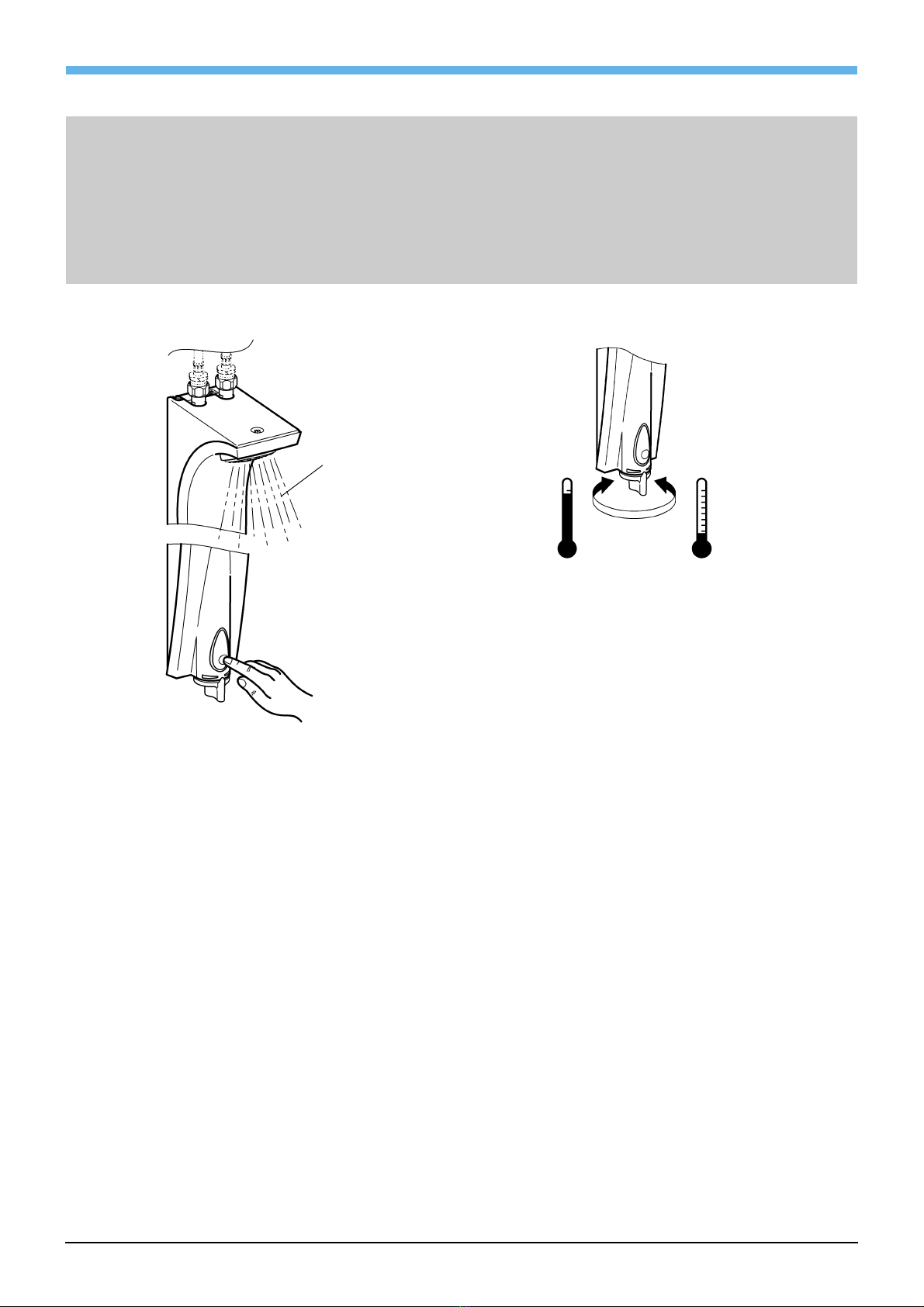

4. Funktion
EN Function HU Funkció
ES Función FI Toiminto
CS Funkce EL λειτουργία
FR Fonctionnement IT Funzionamento
NL Werking RO functie
PL Funkcja RU Функционирование
SV Funktion
1 - 50 s
12

11
ZMI_001_2000107946-AQMX0008_#SALL_#AQU_#V1.fm

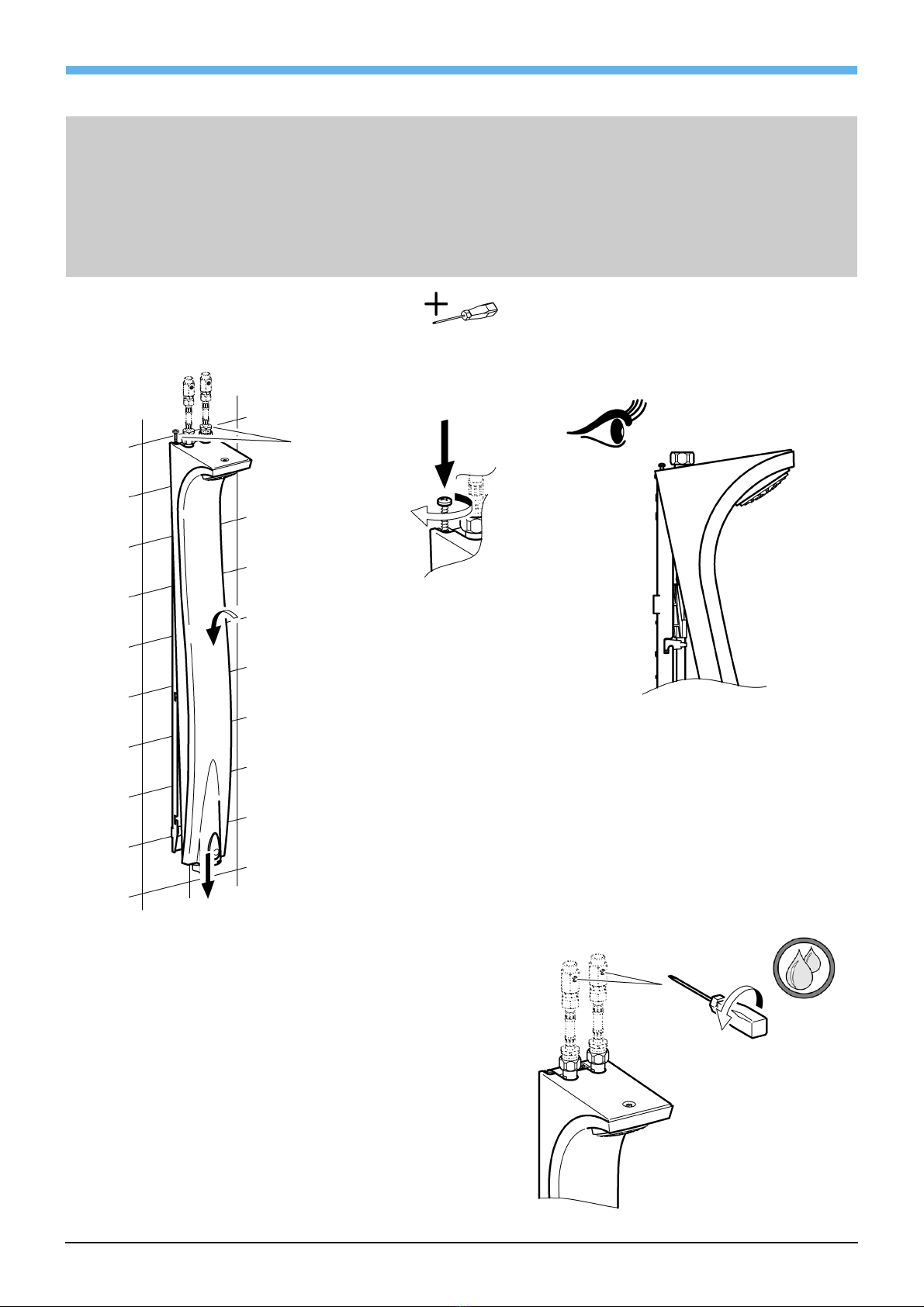

5. Fließzeit einstellen
EN Adjust flow duration HU Áramlási időbeállítása
ES Ajustar el tiempo de flujo FI Aseta virtausaika
CS Nastavit dobu průtoku EL Ρύθμιση του χρόνου ροής
FR Régler la durée d'écoulement IT Impostazione della durata di flusso
NL Stromingstijd instellen RO A se regla timpul de curgere
PL Ustawićczas przepływu RU Регулировка времени истечения
SV Ställa in flytförmågan
4
4.1
4.2
3
2
2.1
2.2
10.
5
9.
1

12
ZMI_001_2000107946-AQMX0008_#SALL_#AQU_#V1.fm
6. Temperaturbegrenzung einstellen
EN Set the temperature limiter HU Hőmérsékletkorlátozás beállítva
ES Ajuste el límite de temperatura FI Säädä lämpötilan rajoitus
CS Nastavit omezení teploty EL Ρύθμιση ορίου θερμοκρασίας
FR Régler la limitation de température IT Impostare la limitazione di temperatura
NL Temperatuurbegrenzing instellen RU установить ограничение по температуре
PL Ustawićograniczenie temperatury RO A se regla limitarea temperaturii
SV Ställ in temperaturbegränsningen
DE Warnung SV Varning
Wenn die Temperatur der Warmwasserversor-
gung mehr als 45 °C beträgt, die Temperatur-
begrenzung einstellen.
Nichtbeachtung kann Körperverletzung durch
Verbrühung bewirken.
Die Temperaturbegrenzung ist kein aktiver Ver-
brühungsschutz.
När temperaturen för varmvattnet överstiger
45°C, justera temperaturgränsen.
Om detta inte efterföljs finns det risk för
skållningsskador.
Temperaturgränsen är inte ett aktivt skållnings-
skydd.
EN Warning HU Figyelmeztetés
If the temperature of the hot-water supply
exceeds 45°C, set the temperature limiter.
Failure to observe can cause bodily harm due
to scalding.
The temperature limiter is not active scald pro-
tection.
Ha a melegvíz ellátási hőmérséklete több mint
45 °C, akkor állítsa be a
hőmérséklethatárolást.
Ennek figyelmen kívül hagyása forrásázási
sérüléshez vezethet.
A hőmérséklethatárolás nem aktív forrázás
védelem.
ES Aviso FI Varoitus
Si la temperatura del suministro de agua cali-
ente es de más de 45 °C, se ajusta la limitación
de la temperatura.
La no observación puede tener como
consecuencia escaldaduras.
La limitación de la temperatura no es una pro-
tección activa contra escaldaduras.
Jos kuuman veden syöttölämpötila on yli 45 °C,
säädä lämpötilarajaa.
Huomioon ottamatta jättäminen voi saada
aikaan vartalovamman palovammasta.
Lämpötilaraja ei ole aktiivinen palovammasuo-
jaus.
CS Varování EL Προειδοποίηση

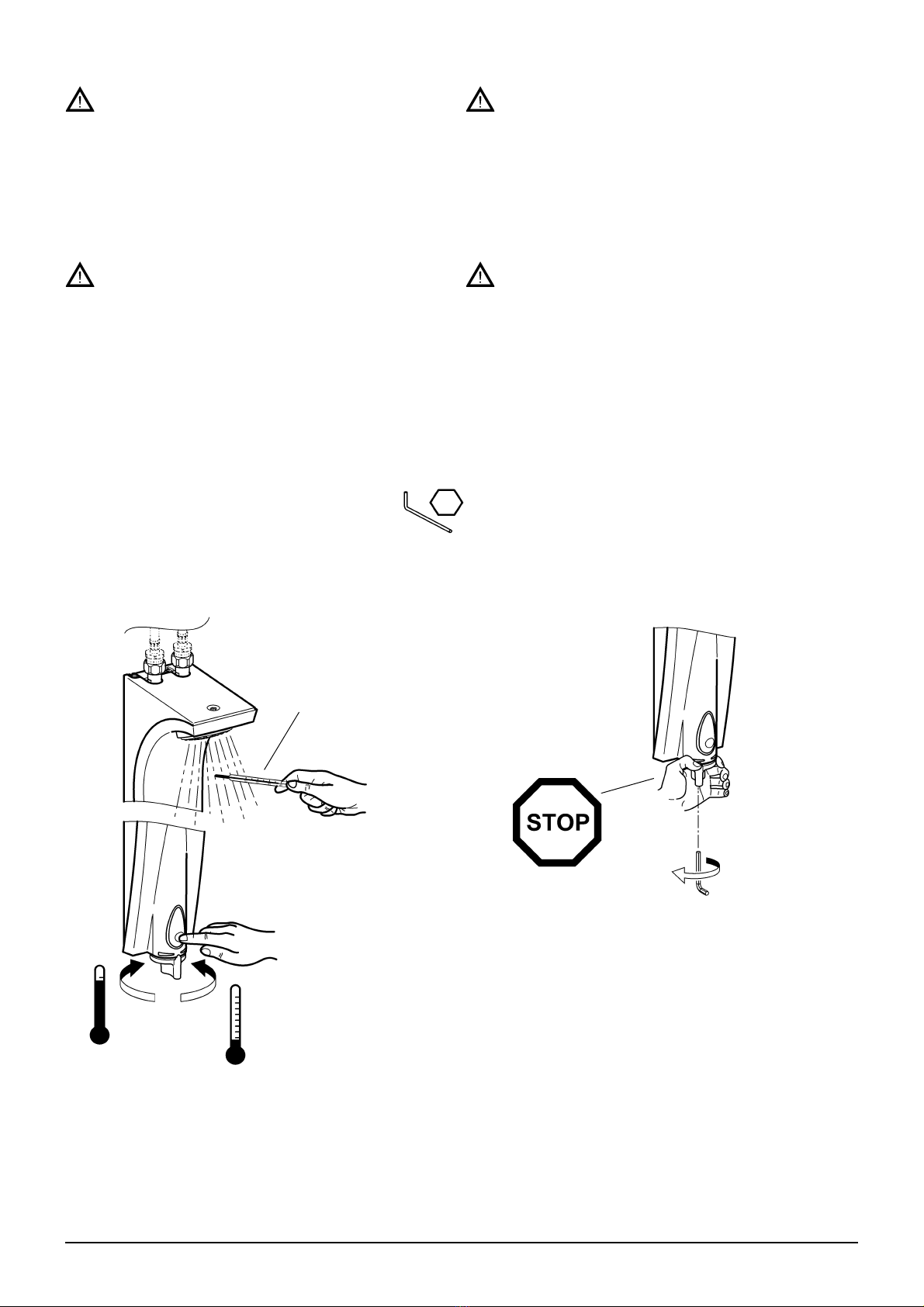

Když teplota přiváděné teplé vody přesáhne 45
°C, nastavte teplotní omezení.
Nerespektování může vést k poranění
opařením.
Teplotní omezení nepředstavuje aktivní
ochranu proti opaření.
Εάν ηθερμοκρασία της παροχής ζεστού νερού
υπερβαίνει τους 45°C, ρυθμίστε το όριο
θερμοκρασίας.
Ημη τήρηση των οδηγιών ενδέχεται να
προκαλέσει τραυματισμούς λόγω
ζεματίσματος.
Το όριο θερμοκρασίας δεν αποτελεί ενεργητικό
μηχανισμό προστασίας από τα εγκαύματα.
FR Avertissement IT Avvertenza
Si la température de
l'alimentation en eau chaude est supérieure à
45 °C, régler la limitation de température.
Le non-respect est susceptible de provoquer
des blessures corporelles par échaudure.
La limitation de température n'est pas une pro-
tection active contre les échaudures.
Se la temperatura dell'alimentazione acqua
calda è superiore a 45°C, impostare il limite
della temperatura.
La non osservanza può causare ustioni.
La limitazione della temperatura non è una pro-
tezione attiva contro le ustioni.

13
ZMI_001_2000107946-AQMX0008_#SALL_#AQU_#V1.fm
NL Waarschuwing RO Avertisment
Indien de temperatuur van de
watervoorziening hoger is dan 45 °C, de tem-
peratuurbegrenzing instellen.
Veronachtzaming kan letsel door verbranden
veroorzaken.
De temperatuurbegrenzing is geen beveiliging
tegen verbranding.
Dacătemperatura alimentării cu apăcaldă
depăşeşte 45 C, trebuie reglatălimitarea tem-
peraturii.
Nerespectarea acestei indicaţii poate duce la
opărire.
Limitarea temperaturii nu este o protecţie
activăîmpotriva opăririi.
PL Ostrzeżenie RU Предупреждение
Jeśli temperatura wody
w instalacji doprowadzającej przekracza 45 °C,
należy
ustawićograniczenie temperatury.
Nieprzestrzeganie tego zalecenia może
prowadzićdo urazów ciała spowodowanych
poparzeniem.
Ograniczenie temperatury nie jest aktywnym
zabezpieczeniem przed poparzeniem.
Если температура
подаваемой теплой воды превышает 45°C,
отрегулировать ограничение температуры.
Вследствие несоблюдения данного
указания возможно нанесение вреда
здоровью врезультате ошпаривания.
Ограничение температуры не является
активной защитой от ожога горячим паром/
жидкостью.
12
4mm
1.1
1.2
1.3 2.1
2.2
1.4
40°C

14
ZMI_001_2000107946-AQMX0008_#SALL_#AQU_#V1.fm
7. Strahlwinkel einstellen
EN Set shower angle HU Sugárszög beállítása
ES Ajustar ángulo de radiación FI Suihkutuskulman säätäminen
CS Nastavte úhel proudu EL Ρυθμίστε τη γωνία ακτίνας
FR Régler l'angle du jet IT Impostare l‘angolo del getto
NL Straalhoek instellen RO A se regla unghiul fluxului
PL Ustawianie kąta strumienia RU Настройка угла струи
SV Inställning av sprutvinkel
5
3
4
5°5°

15
ZMI_001_2000107946-AQMX0008_#SALL_#AQU_#V1.fm

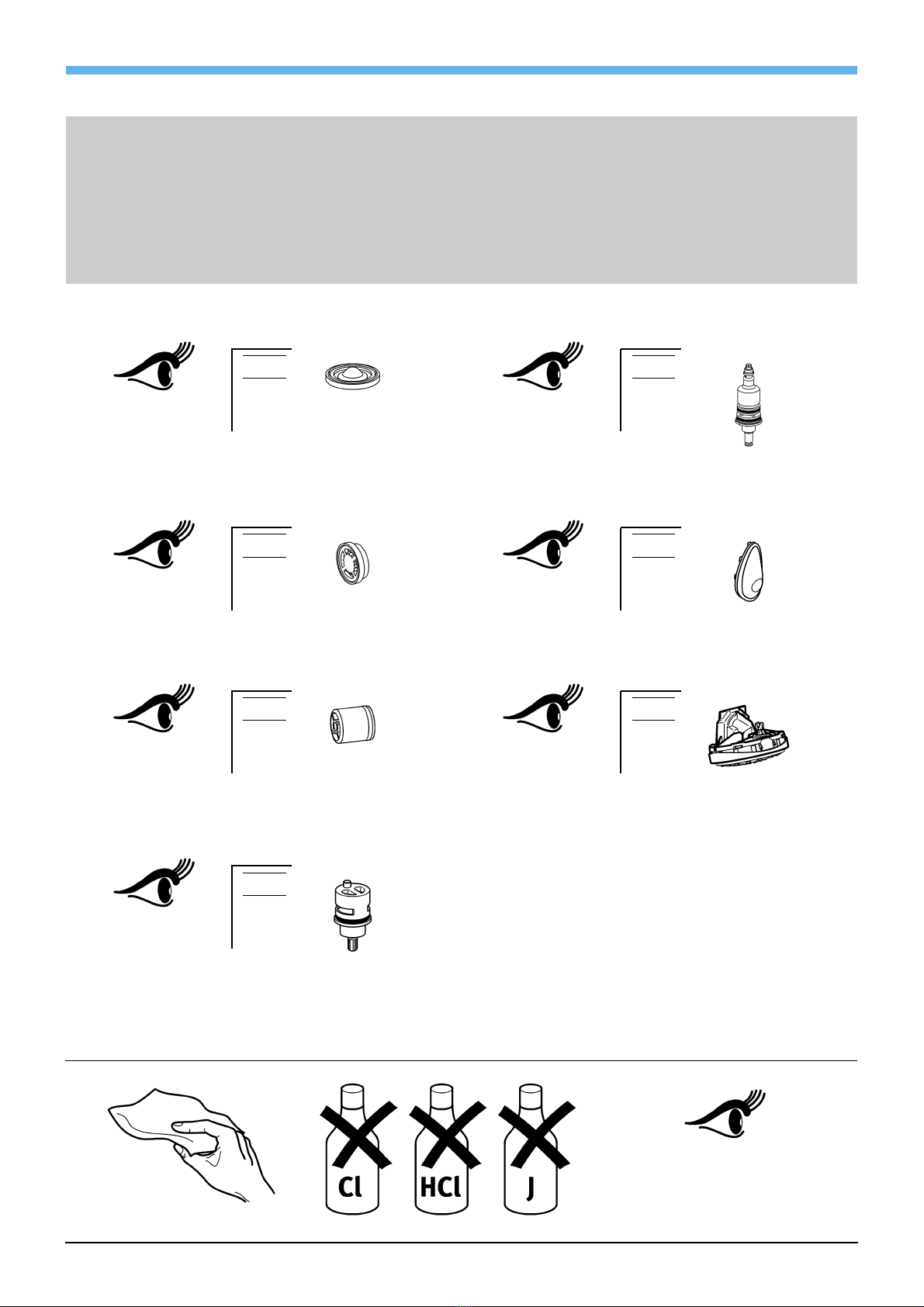

8. Wartung und Pflege
EN Maintenance and servicing HU Karbantartás és ápolás
ES Mantenimiento y limpieza FI Huolto ja hoito
CS Údržba a péčeEL Συντήρηση και περιποίηση
FR Maintenance et entretien IT Manutenzione e cura
NL Onderhoud en verzorging RO Întreţinere şi îngrijire
PL Konserwacja i pielęgnacja RU Техническое обслуживание иуход
SV Underhåll och skötsel
11.
12.
13.
14.
15.
16.
17.
www.franke.com
www.franke.de

16
ZMI_001_2000107946-AQMX0008_#SALL_#AQU_#V1.fm
9. Paneelabdeckung abnehmen
EN Removing the panel cover HU Panelburkolat levétele
ES Retirar cubierta del panel FI Irrota paneelisuojus
CS Sundejte panelový kryt EL Αφαίρεση καλυπτήριου πίνακα
FR Retirer le cache IT Rimozione della copertura pannello
NL Paneelafdekking erafhalen RO Scoaterea capacului de panou
PL Zdejmowanie pokrywy panelu RU Снять панельную крышку
SV Ta av locket
1
1.2
1.1
2
2.2
2.3
A
A
2.1

17
ZMI_001_2000107946-AQMX0008_#SALL_#AQU_#V1.fm
10. Paneelabdeckung montieren
EN Mounting the panel cover HU Panelburkolat szerelése
ES Montar cubierta del panel FI Asenna paneelisuojus
CS Namontujte panelový kryt EL Τοποθέτηση καλυπτήριου πίνακα
FR Monter le cache IT Montaggio della copertura pannello
NL Paneelafdekking monteren RO Montarea capacului de panou
PL Montowanie pokrywy panelu RU Установить панельную крышку
SV Montera locket
2
1
1.1
A
A
1.2
1.3

18
ZMI_001_2000107946-AQMX0008_#SALL_#AQU_#V1.fm
11. Siebe wechseln
EN Replace the filters HU Szita cseréje
ES Cambiar los tamices FI Siivilän vaihto
CS Vyměňte síto EL Αλλάξτε τα σουρωτήρια
FR Remplacement les filtres IT Sostituire i filtri
NL Zeven vervangen RO A se îndepărta sita
PL Wymiana sit RU Сменить сеточки
SV Byt filter
1
1.2
1.1
2
3
30 mm

19
ZMI_001_2000107946-AQMX0008_#SALL_#AQU_#V1.fm
4
56

20
ZMI_001_2000107946-AQMX0008_#SALL_#AQU_#V1.fm
12. Durchflussmengenregler wechseln
EN Replace the flow rate regulator HU Átfolyási mennyiség szabályozó cseréje
ES Cambiar el regulador volumétrico de paso FI Läpivirtausmäärän säätimen vaihto
CS Vyměňte regulátor průtočného množství EL Αντικαταστήστε το ρυθμιστή ποσότητας
παροχής
FR Remplacement du régulateur de débit
NL Debietregelaar vervangen IT Sostituire il regolatore di portata
PL Wymiana regulatora wielkości przepływu RO A se schimba regulatorul de debit
SV Byt flödesregulator RU Заменить регулятор расхода
2 3
4
9.
1
