FRO­NIUS TTB 80 G User manual

Fronius prints on elemental chlorine free paper (ECF) sourced from certified sustainable forests (FSC).
/ Perfect Charging / Perfect Welding / Solar Energy
TTB 80 G, TTB 160 G, TTB 220 G
TTB 300 W
THP 120 G SH, THP 150 G SH
THP 180 G SH
THP 300 W SH
DE
Bedienungsanleitung
EN-US
Operating instructions
ES-MX
Manual de instrucciones
FR
Instructions de service
NO
Bruksanvisning
PT-BR
Manual de instruções
42,0410,2545 003-12102021

Inhaltsverzeichnis
Sicherheit 4
Sicherheit 4
Bestimmungsgemäße Verwendung 5
Schweißbrenner-Varianten 6
Verfügbare Schweißbrenner-Varianten 6
Funktionen des Up/Down-Schweißbrenners 8
Bedienelemente des Up/Down-Schweißbrenners 8
Funktionsbeschreibung des Up/Down-Schweißbrenners 8
Verschleißteile montieren 10
Verschleißteil-System A mit gesteckter Gasdüse montieren 10
Verschleißteil-System P mit geschraubter Gasdüse montieren 11
Brennerkörper montieren, Schweißbrenner anschließen 12
Brennerkörper montieren 12
Schweißbrenner an anschließen 14
Brennerkörper verdrehen 14
Brennerkörper von gasgekühltem Schweißbrenner wechseln 15
Brennerkörper wechseln 15
Brennerkörper von wassergekühltem Schweißbrenner wechseln 18
Schweißbrenner automatisch entleeren und Brennerkörper wechseln 18
Schweißbrenner manuell entleeren und Brennerkörper wechseln 20
Pflege, Wartung und Entsorgung 24
Verbote 24
Wartung bei jeder Inbetriebnahme 25
Entsorgung 25
Fehlerdiagnose, Fehlerbehebung 26
Fehlerdiagnose, Fehlerbehebung 26
Technische Daten 29
Allgemeines 29
Brennerkörper gasgekühlt - TTB 80, TTB 160, TTB 220 29
Brennerkörper wassergekühlt - TTB 180, TTB 300 30
Schlauchpaket gasgekühlt - THP 120 G SH, THP 180 G SH 31
Schlauchpaket gasgekühlt - THP 150 G SH 31
Schlauchpaket wassergekühlt - THP 300 SH 33
3
DE

Sicherheit
Sicherheit WARNUNG!
Gefahr durch Fehlbedienung und fehlerhaft durchgeführte Arbeiten.
Schwerwiegende Personen- und Sachschäden können die Folge sein.
▶Alle in diesem Dokument beschriebenen Arbeiten und Funktionen dürfen nur von
geschultem Fachpersonal ausgeführt werden.
▶Dieses Dokument lesen und verstehen.
▶Sämtliche Bedienungsanleitungen der Systemkomponenten, insbesondere Sicher-
heitsvorschriften lesen und verstehen.
WARNUNG!
Gefahr durch elektrischen Strom und austretende Drahtelektrode.
Schwerwiegende Personen- und Sachschäden können die Folge sein.
▶Vor Beginn der Arbeiten alle beteiligten Systemkomponenten ausschalten und vom
Stromnetz trennen.
▶Alle beteiligten Systemkomponenten gegen Wiedereinschalten sichern.
WARNUNG!
Gefahr durch elektrischen Strom infolge von schadhaften Systemkomponenten
und Fehlbedienung.
Schwerwiegende Personen- und Sachschäden können die Folge sein.
▶Sämtliche Kabel, Leitungen und Schlauchpakete müssen immer fest angeschlos-
sen, unbeschädigt, korrekt isoliert und ausreichend dimensioniert sein.
WARNUNG!
Gefahr durch Kühlmittel-Austritt infolge von unverschlossenen Kühlmittel-
Schläuchen.
Rutschgefahr und Sachschäden können die Folge sein.
▶Die Kühlmittel-Schläuche der wassergekühlten Schweißbrenner immer mit dem dar-
auf montierten Kunststoff-Verschluss verschließen, wenn diese vom Kühlgerät oder
vom Drahtvorschub getrennt werden.
VORSICHT!
Gefahr durch heiße Schweißbrenner-Komponenten und heißes Kühlmittel.
Schwere Verbrühungen können die Folge sein.
▶Vor Beginn aller in diesem Dokument beschriebenen Arbeiten, sämtliche
Schweißbrenner-Komponenten und das Kühlmittel auf Zimmertemperatur (+25 °C /
+77 °F) abkühlen lassen.
4

VORSICHT!
Gefahr durch Betrieb von wassergekühlten Schweißbrennern ohne Kühlmittel.
Sachschäden können die Folge sein.
▶Wassergekühlte Schweißbrenner nie ohne Kühlmittel in Betrieb nehmen.
▶Während des Schweißens sicherstellen, dass ein ordnungsgemäßer Kühlmittel-
Durchfluss gegeben ist - dies ist der Fall, wenn im Kühlmittel-Behälter des Kühl-
gerätes ein ordnungsgemäßer Kühlmittel-Rückfluss ersichtlich ist.
▶Für Schäden aufgrund von Nichtbeachtung der oben angeführten Punkte haftet der
Hersteller nicht, sämtliche Gewährleistungsansprüche erlöschen.
Bestimmungs-
gemäße Verwen-
dung
Der WIG Hand-Schweißbrenner ist ausschließlich zum WIG-Schweißen und WIG-Löten
bei manuellen Anwendungen bestimmt.
Eine andere oder darüber hinausgehende Benutzung gilt als nicht bestimmungsgemäß.
Für hieraus entstehende Schäden haftet der Hersteller nicht.
Zur bestimmungsgemäßen Verwendung gehört auch:
- das Beachten aller Hinweise aus der Bedienungsanleitung
- die Einhaltung der Inspektions- und Wartungsarbeiten.
5
DE

Schweißbrenner-Varianten
Verfügbare
Schweißbrenner-
Varianten
(1) Standard-Interface
Zurückdrücken der Taste:
a) wenn an der Stromquelle die Hochfrequenz-Zündung (HF-Zündung) aktiviert
ist, wird der Zündvorgang aktiviert
b) wenn an der Stromquelle das Berührungszünden aktiviert ist, wird die
Schweiß-Spannung an die Wolfram-Elektrode angelegt. Mit der Berührung
des Werkstückes startet der Schweißprozess
Während des Schweißens vordrücken der Taste:
a) während des Schweißens wird im 4-Takt-Betrieb durch Vordrücken und hal-
ten der Taste die Zwischenabsenkung aktiviert. Diese Funktion ist nur
verfügbar, wenn an der Stromquelle der Absenkstrom I2 eingestellt wurde
(2) Potentiometer-Interface
Start-Taste drücken:
a) wenn an der Stromquelle die Hochfrequenz-Zündung (HF-Zündung) aktiviert
ist, wird der Zündvorgang aktiviert
b) wenn an der Stromquelle das Berührungszünden aktiviert ist, wird die
Schweiß-Spannung an die Wolfram-Elektrode angelegt. Mit der Berührung
des Werkstückes startet der Schweißprozess
Potentiometer:
a) zum Einstellen des Schweißstromes
(3) Ohne Brennertaste
(4) Standard-Interface mit Brennertasten-Verlängerung
Zurückdrücken der Taste:
6

a) wenn an der Stromquelle die Hochfrequenz-Zündung (HF-Zündung) aktiviert
ist, wird der Zündvorgang aktiviert
b) wenn an der Stromquelle das Berührungszünden aktiviert ist, wird die
Schweiß-Spannung an die Wolfram-Elektrode angelegt. Mit der Berührung
des Werkstückes startet der Schweißprozess
Während des Schweißens vordrücken der Taste:
a) während des Schweißens wird im 4-Takt-Betrieb durch Vordrücken und hal-
ten der Taste die Zwischenabsenkung aktiviert. Diese Funktion ist nur
verfügbar, wenn an der Stromquelle der Absenkstrom I2 eingestellt wurde
(5) Up-Down-Interface (nicht abgebildet)
Werksseitig wird der Schweißbrenner mit einem Up/Down-Interface ausgeliefert.
Nähere Informationen hierzu dem nachfolgenden Abschnitt Funktionen des Up/
Down-Schweißbrenners ab Seite 8 entnehmen.
7
DE

Funktionen des Up/Down-Schweißbrenners
Bedienelemente
des Up/Down-
Schweißbrenners
(2)
(1)
(1) Start-Taste
die Taste löst folgende Funktionen aus:
a) wenn an der Stromquelle die Hochfrequenz-Zündung (HF-Zündung) aktiviert
ist, wird der Zündvorgang durch Zurückdrücken der Taste aktiviert
b) wenn an der Stromquelle das Berührungszünden aktiviert ist, wird durch
Zurückdrücken der Taste die Schweiß-Spannung an die Wolfram-Elektrode
angelegt. Mit der Berührung des Werkstückes startet der Schweißprozess
c) während des Schweißens wird im 4-Takt-Betrieb durch Vordrücken und hal-
ten der Taste die Zwischenabsenkung aktiviert. Diese Funktion ist nur
verfügbar, wenn an der Stromquelle der Absenkstrom I2 eingestellt wurde
(2) Up/Down-Taste
zum Verändern der Schweißleistung
Funktionsbe-
schreibung des
Up/Down-
Schweißbrenners
Veränderung der Schweißleistung:
1
8

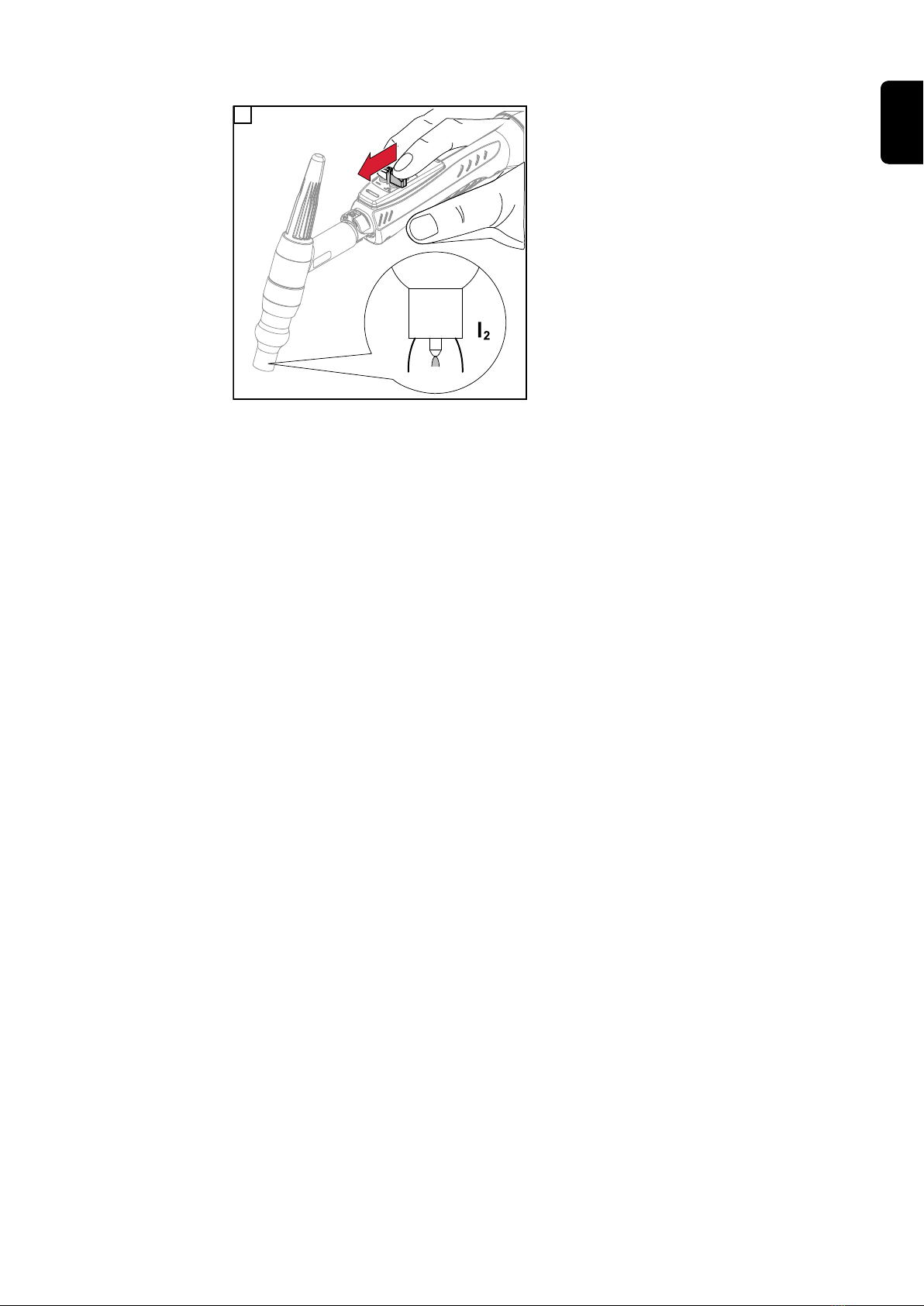

Zwischenabsenkung:
1Für die Dauer der Zwischenabsenkung die
Taste nach vorne drücken und halten
9
DE

Verschleißteile montieren
Verschleißteil-
System A mit ge-
steckter Gasdüse
montieren
VORSICHT!
Beschädigungsgefahr durch zu hohes Anzugsmoment an der Spannhülse (1) oder
Gaslinse (2).
Eine Beschädigung des Gewindes kann die Folge sein.
▶Spannhülse (1) oder Gaslinse (2) nur leicht festziehen.
* Austauschbare Gummi-Dichthülse nur für TTB 220 G/A
** Je nach Ausführung des Schweißbrenners kann anstelle der Spannhülse (1) eine
Gaslinse (2) zum Einsatz kommen
1
2
3
456
*
1
*
1
4
2
3
**
**
(2)
(1)
2
VORSICHT!
Beschädigungsgefahr durch zu hohes Anzugsmoment an der Brennerkappe.
Eine Beschädigung des Gewindes kann die Folge sein.
▶Brennerkappe nur so fest anziehen, dass sich die Wolframelektrode per Hand nicht
mehr verschieben lässt.
30°
2
1
3
d
d
3
1
d
2
Brennerkappe festschrauben
4
10

Verschleißteil-
System P mit ge-
schraubter
Gasdüse montie-
ren
VORSICHT!
Beschädigungsgefahr durch zu hohes Anzugsmoment an der Spannhülse (1) oder
Gaslinse (2).
Eine Beschädigung des Gewindes kann die Folge sein.
▶Spannhülse (1) oder Gaslinse (2) nur leicht festziehen.
* Austauschbare Gummi-Dichthülse nur für TTB 220 G/P
** Je nach Ausführung des Schweißbrenners kann anstelle der Spannhülse (1) eine
Gaslinse (2) zum Einsatz kommen
1
2
3
456
1
2
3
*
2
3
4
1
(2)**
(1)**
4 / 5
2
VORSICHT!
Beschädigungsgefahr durch zu hohes Anzugsmoment an der Brennerkappe.
Eine Beschädigung des Gewindes kann die Folge sein.
▶Brennerkappe nur so fest anziehen, dass sich die Wolframelektrode per Hand nicht
mehr verschieben lässt.
2
30°
1
3
d
d
d
1
2
3
Brennerkappe festschrauben
4
11
DE

Brennerkörper montieren, Schweißbrenner an-
schließen

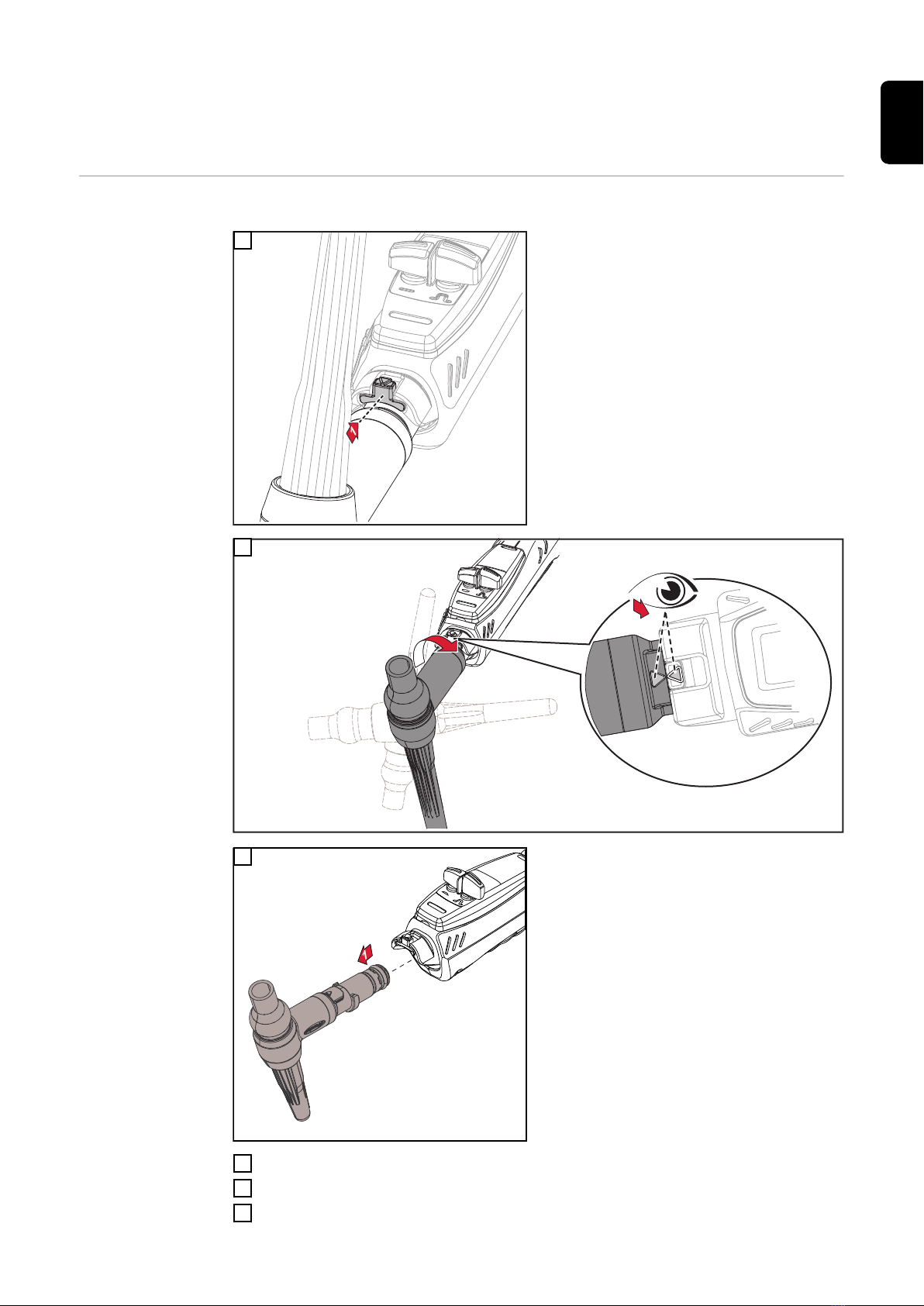

Brennerkörper

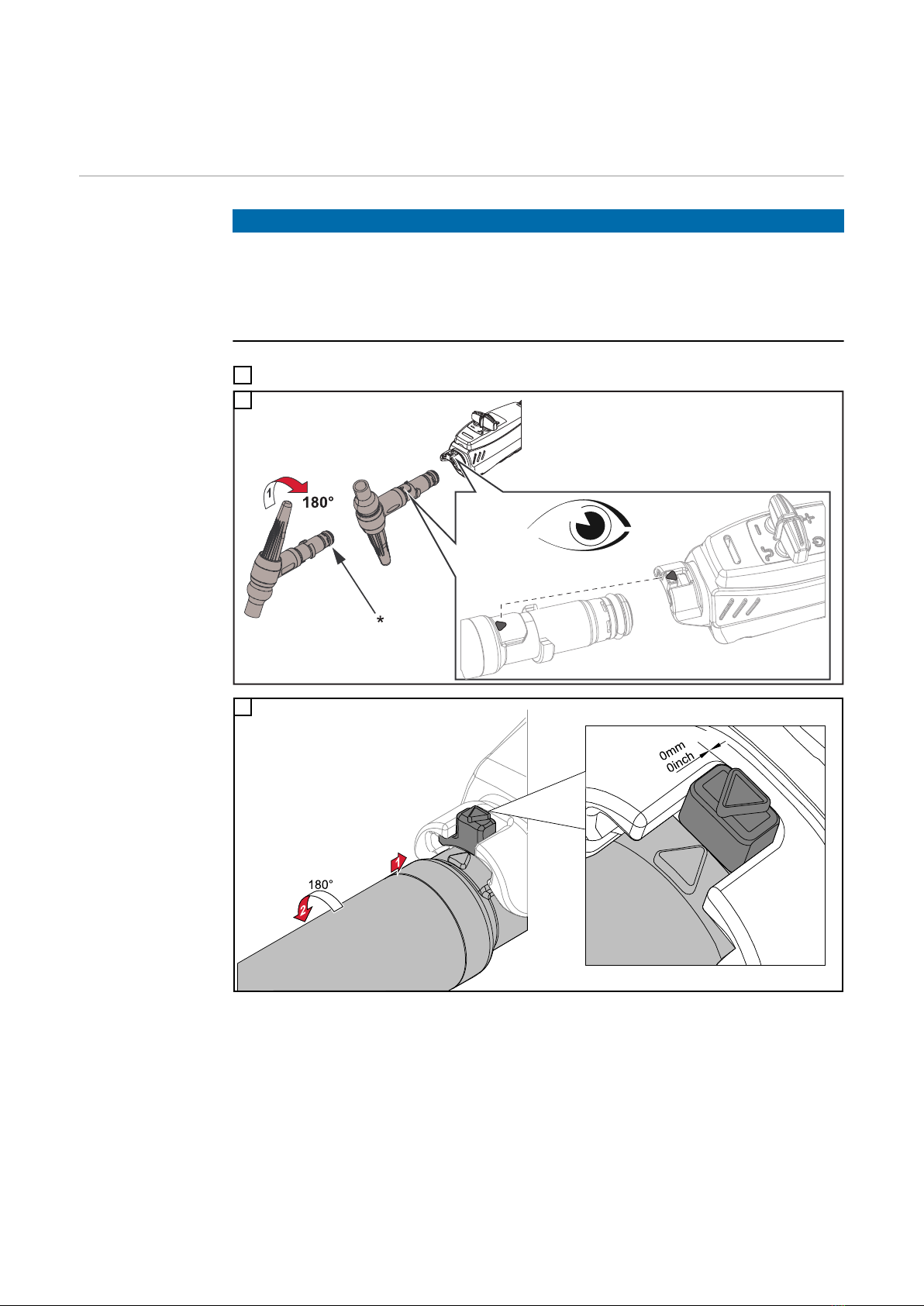

montieren HINWEIS!
Risiko durch beschädigten O-Ring am Brennerkörper.
Ein beschädigter O-Ring am Brennerkörper kann zu einer Verunreinigung des Schutzga-
ses und dadurch zu einer fehlerhaften Schweißnaht führen.
▶Vor jeder Inbetriebnahme sicherstellen, dass der O-Ring am Brennerkörper un-
beschädigt ist.
1* O-Ring am Brennerkörper einfetten
2
Die Arretierung mit dem Brennerkörper vollständig nach hinten drücken und gleichzeitig den Brennerkörper um
180° verdrehen
3
12

4

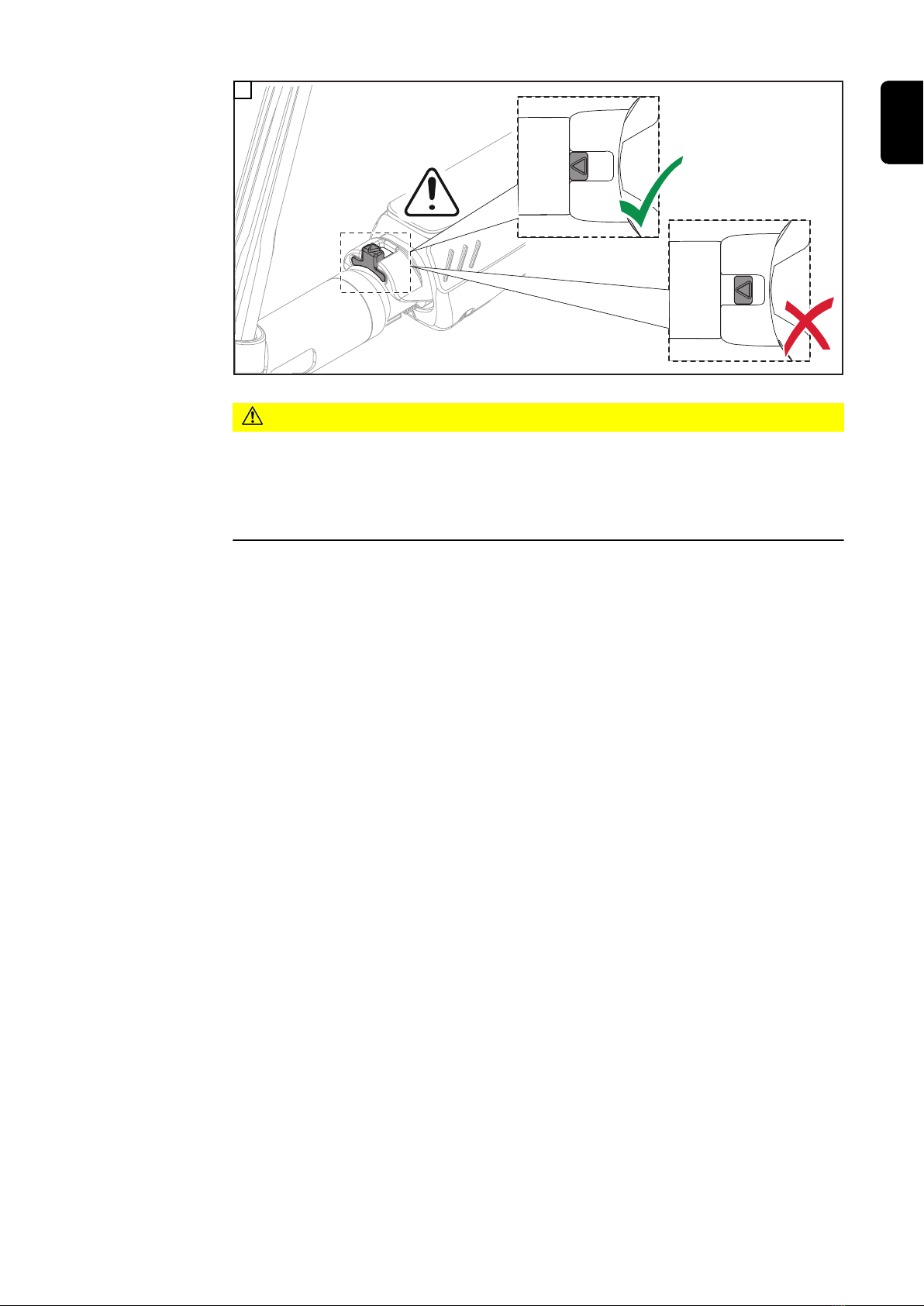

VORSICHT!
Gefahr durch fehlerhaft montierten Brennerkörper.
Sachschäden können die Folge sein.
▶Sicherstellen, dass sich die Arretierung nach der Montage des Brennerkörpers in
der vordersten Position befindet - nur dann ist der Brennerkörper ordnungsgemäß
montiert und arretiert.
13
DE

Schweißbrenner
an anschließen HINWEIS!
Risiko durch beschädigten O-Ring am Anschluss Schweißbrenner.
Ein beschädigter O-Ring am Anschluss Schweißbrenner kann zu einer Verunreinigung
des Schutzgases und dadurch zu einer fehlerhaften Schweißnaht führen.
▶Vor jeder Inbetriebnahme sicherstellen, dass der O-Ring am Anschluss
Schweißbrenner unbeschädigt ist.
2
1
3
5
6
7
4
*
1
* nur bei wassergekühltem Schweißsystem
Brennerkörper
verdrehen
1
14

Brennerkörper von gasgekühltem Schweißbrenner
wechseln
Brennerkörper
wechseln
Brennerkörper demontieren:
1
2
180°
1
2
3
4Verschmutzungen von der Kuppelstelle des Schlauchpaketes entfernen
5Verschmutzungen von der Kuppelstelle des Brennerkörpers entfernen
6Schutzkappe an der Kuppelstelle des Brennerkörpers anbringen
15
DE

Brennerkörper montieren:
VORSICHT!
Gefahr durch inkompatible Systemkomponenten.
Sachschäden können die Folge sein.
▶Nur Brennerkörper und Schlauchpakete mit der gleichen Kühlart miteinander verbin-
den.
▶Gasgekühlte Brennerkörper nur auf gasgekühlte Schlauchpakete montieren.
HINWEIS!
Risiko durch beschädigten O-Ring am Brennerkörper.
Ein beschädigter O-Ring am Brennerkörper kann zu einer Verunreinigung des Schutzga-
ses und dadurch zu einer fehlerhaften Schweißnaht führen.
▶Vor jeder Inbetriebnahme sicherstellen, dass der O-Ring am Brennerkörper un-
beschädigt ist.
1* O-Ring am Brennerkörper einfetten
2
Die Arretierung mit dem Brennerkörper vollständig nach hinten drücken und gleichzeitig den Brennerkörper um
180° verdrehen
3
16

4
VORSICHT!
Gefahr durch fehlerhaft montierten Brennerkörper.
Sachschäden können die Folge sein.
▶Sicherstellen, dass sich die Arretierung nach der Montage des Brennerkörpers in
der vordersten Position befindet - nur dann ist der Brennerkörper ordnungsgemäß
montiert und arretiert.
5Probeschweißung durchführen und die Qualität der Schweißnaht prüfen
17
DE

Brennerkörper von wassergekühltem Schweißbren-
ner wechseln
Schweißbrenner
automatisch ent-
leeren und Bren-
nerkörper wech-
seln
VORSICHT!
Gefahr durch eingeschaltete Stromquelle beim automatischen Entleeren des
Schweißbrenners.
Unabsichtliche Lichtbogen-Zündungen können die Folge sein.
▶Den Anweisungen zum automatischen Entleeren des Schweißbrenners in der Be-
dienungsanleitung des Kühlgerätes, in der Bedienungsanleitung der Stromquelle
und am Bedienpanel der Stromquelle folgen.
▶Während der nachfolgend beschriebenen Arbeiten mit dem Brennerkörper mindes-
tens 1 m (39.37 in.) von elektrisch leitenden Objekten fernbleiben.
Schweißbrenner automatisch entleeren (beispielsweise mit CU 600t /MC) und
Brennerkörper demontieren:
1Schweißbrenner-Schlauchpaket mittels entsprechender Funktion des Kühlgerätes
entleeren
2
2
180°
1
3
18

4
5Verschmutzungen und Kühlmittelrückstände von der Kuppelstelle des Schlauchpa-
ketes entfernen
6Verschmutzungen und Kühlmittelrückstände von der Kuppelstelle des Bren-
nerkörpers entfernen
7Schutzkappe an der Kuppelstelle des Brennerkörpers anbringen
Brennerkörper montieren:
VORSICHT!
Gefahr durch inkompatible Systemkomponenten.
Sachschäden können die Folge sein.
▶Nur Brennerkörper und Schlauchpakete mit der gleichen Kühlart miteinander verbin-
den.
▶Wassergekühlte Brennerkörper nur auf wassergekühlte Schlauchpakete montieren.
HINWEIS!
Risiko durch beschädigten O-Ring am Brennerkörper.
Ein beschädigter O-Ring am Brennerkörper kann zu einer Verunreinigung des Schutzga-
ses und dadurch zu einer fehlerhaften Schweißnaht führen.
▶Vor jeder Inbetriebnahme sicherstellen, dass der O-Ring am Brennerkörper un-
beschädigt ist.
1* O-Ring am Brennerkörper einfetten
2
19
DE

Die Arretierung mit dem Brennerkörper vollständig nach hinten drücken und gleichzeitig den Brennerkörper um
180° verdrehen
3
4
VORSICHT!
Gefahr durch fehlerhaft montierten Brennerkörper.
Sachschäden können die Folge sein.
▶Sicherstellen, dass sich die Arretierung nach der Montage des Brennerkörpers in
der vordersten Position befindet - nur dann ist der Brennerkörper ordnungsgemäß
montiert und arretiert.
5An der Stromquelle die Taste Gasprüfen drücken
Für 30 s strömt Schutzgas aus.
6Kühlmittel-Durchfluss überprüfen:
Im Kühlmittel-Behälter des Kühlgerätes muss ein einwandfreier Kühlmittel-Rückfluss
ersichtlich sein.
7Probeschweißung durchführen und die Qualität der Schweißnaht prüfen
Schweißbrenner
manuell entleeren
und Bren-
nerkörper wech-
seln
Schweißbrenner manuell entleeren und Brennerkörper demontieren:
1Stromquelle abschalten und vom Stromnetz trennen
2Nachlaufphase des Kühlgerätes abwarten
3Schlauch für Kühlmittel-Vorlauf vom Kühlgerät abschließen
20
