Fulcrum Racing Sport DB User manual

1 - SAFETY RECOMMENDATIONS
• Check to be sure that all quick release fasteners, nuts and bolts are properly
adjusted (see the “Quick Release” instruction sheet). Bounce the bicycle on the
ground and listen and look for anything which may be loose.
• Be sure that your tires are inflated to the correct pressure and that there is no
damage whatsoever in the tread or sidewall.
• Be sure that none of the spokes are damaged or loose.
• Be sure that your wheels are perfectly centered. Spin the wheels to be sure that
they do not wobble up and down or from side to side, and that they do not make
contact with the brake pads while rotating.
• Check your brake pads and cables to be sure they are in good condition.
• Test your brakes in the beginning of your ride to make sure that they are operating
properly.
• Check all reflectors to make sure that they are clean, straight, and securely
mounted.
• Learn and follow the local bicycle laws and regulations, and obey all traffic
signals, signs and laws while you ride.
DO NOT RIDE YOUR BICYCLE IF IT DOES NOT PASS THIS PRE-RIDE TEST.
CORRECT ANY CONDITION BEFORE YOU RIDE!
• Be sure that the periodic maintenance schedule is strictly followed (see Section 7).
• Always use original Fulcrum® spare parts.
• Parts which have been bent or otherwise damaged in an accident or as a result of
any other impact must not be re-straightened. They must be replaced immediately
with original Fulcrum® parts.
• Wear clothes which are snug-fitting and which make you visible to traffic, such as
neon, fluorescent, or other bright colors.
• Avoid biking at night, because it is more difficult for you to be seen by traffic, and
it is more difficult for you to see obstructions on the ground. If you do ride at night,
you should equip your bicycle with and use a headlight and a taillight.
• When riding in wet conditions, remember that the stopping power of your brakes
is greatly reduced and that the adherence of the tires on the ground is conside-
rably reduced. Also bear in mind that because of the progressive drying of the
braking surface during braking itself, braking power may vary sharply. This makes
it harder to control and stop your bicycle. Extra care is required when riding your
bicycle in wet conditions to avoid an accident.
• Fulcrum wheels s.r.l. recommends always wearing a properly latched protective
helmet which is approved for use in your country.
2 - TECHNICAL SPECIFICATIONS
2.1 - WHEEL TECHNICAL SPECIFICATIONS
2.2 - SPOKES TECHNICAL SPECIFICATIONS
WARNING!
Only use genuine Fulcrum®spokes for your specific type and model of wheel.
Failure to use correct spokes can result in an accident, personal injury or death.
WARNING!
To correctly assess wheel tension a tensiometer must be used: do not go by the
tension you feel manually. It is therefore essential to have all the spoke replace-
ment operations carried out by a Fulcrum Store, a Fulcrum Service Center or a
mechanic specialised in assembly and maintenance on Fulcrum wheels. The spo-
ke part numbers can be found in the spare parts catalogue which is downloadable
from our website www.fulcrumwheels.com.
3 - TIRES
3.1 - ROAD TYRES
WARNING!
Rim-Tire Compatibility
Fulcrum rims are very precise dimensionally. If a tire is too easy to install on a
Fulcrum rim, that tire is most likely too big and will not seat properly on the rim.
If a tire is too difficult to install, that tire is most likely too small. Use only high
quality tires that require the use of tire levers and a reasonable installation effort.
Using talcum powder on the tire will make installation easier. Using a tire that
does not fit properly on the rim can cause unexpected tire failure, resulting in an
accident, personal injury or death.
• The wheel you have purchased is designed to use clincher tires.
• Before fitting the tires, cover the rim using only the tape supplied with the rim.
• Before fitting any road tires, check that the diameter indicated on the tire is 622.
• Use air chambers (inner tubes) with a long valve (at least 43 mm).
3.2 - CYCLOCROSS TYRES
• The RACING SPORT DB CX wheels are also designed to fit CX tyres up to 50 mm.
• Please comply with the maximum pressures stamped on CX tyres.
WARNING!
Failure to properly install the tire can cause sudden and unexpected loss of tire
pressure, resulting in an accident, personal injury or death.
3.3 - INSTALLING CLINCHER TIRES
Be sure that you do not damage or otherwise bend any portion of the rim when
installing the tyre.
• Insert one side of the tyre into the seat provided on the rim (Fig. 1).
• Insert the valve through the hole in the rim, and then position the remainder of
the inner tube between the rim and the tyre.
• In order to install the tube on the rim, inflate the tube slightly first.
• You should then manually set the tube and tire on the rim, making sure that the
tube is positioned correctly within the tire and that the tire is positioned correctly
on the rim.
• Insert the second side of the tyre tire into its seat in the rim.
You may then fully inflate the tube to the correct working pressure. Please inflate
the tube slowly, making sure that you maintain the correct positioning of the tube
and tire on the rim.
WARNING!
Check that the side of the rim does not show any sign of significant wear,
damage or deformation on the braking track, which could cause the rim to unex-
pectedly break, resulting in an accident, personal injury or death.
3.4 - INFLATING AND DEFLATING THE TIRE
• To inflate the tire: remove the cap, unscrew the valve and inflate the tire using a
compressor or a pump with a pressure gauge to obtain the required pressure, then
tighten the valve and replace the cap.
•To deflate the tire: remove the cap, unscrew the valve, press and hold down the
valve to obtain the required pressure then; tighten the valve and replace the cap.
WARNING!
Never exceed the maximum pressure recommended by the tyre manufacturer.
WARNING!
Excessive tire pressure reduces grip on the road and increases the risk that the
tire will unexpectedly burst.
Inflation pressure that is too low reduces tire performance and increases the pro-
bability of sudden and unexpected loss of tire pressure. In addition, premature
wear and damage to the rim may occur.
ITALIANO
ATTENZIONE!
Leggete, comprendete e seguite attentamente le istruzioni riportate nel presente manuale. La mancata osservanza di qualunque istruzione presente in questo manuale può
causare danni al prodotto e risultare in incidenti, lesioni fisiche o morte. Questo manuale è parte integrante delle ruote e deve essere conservato in un luogo sicuro per
future consultazioni.
COMPETENZE MECCANICHE - La maggior parte delle operazioni di manutenzione e riparazione delle ruote richiedono competenze specifiche, esperienza e attrezzatura adeguata.
La semplice attitudine alla meccanica potrebbe non essere sufficiente per operare correttamente sulle vostre ruote. Se avete dubbi sulla vostra capacità di effettuare tali operazioni,
rivolgetevi a personale specializzato.
USO DESIGNATO - Questo prodotto Fulcrum® è stato progettato e fabbricato per essere montato e utilizzato esclusivamente su biciclette del tipo “da corsa” o "ciclo cross" (nel caso
in cui riportino la sigla CX), con espressa esclusione di ogni altra destinazione. Qualsiasi diverso uso del presente prodotto (come ad esempio tandem, cross-country, all mountain/
enduro, off-road acrobatico, downhill, fourcross, freeride, free-style, o qualsiasi altra disciplina di off-road estremo come da definizione UCI) potrebbe essere causa di incidenti, lesioni
fisiche o morte e deve pertanto, considerarsi del tutto improprio, inopportuno e sconsigliato.
CICLO VITALE - USURA - NECESSITA’ DI ISPEZIONE - Il ciclo vitale delle ruote Fulcrum®, dipende da molti fattori, quali ad esempio il peso dell'utilizzatore, le coperture usate e le condi-
zioni di utilizzo. Urti, colpi, cadute e più in generale un uso improprio, possono compromettere l'integrità strutturale delle ruote, riducendone enormemente il ciclo vitale; alcuni componenti
delle ruote sono inoltre soggetti ad usurarsi nel tempo. Vi preghiamo di far ispezionare regolarmente le ruote da un meccanico qualificato, per controllare se vi siano cricche, deformazioni,
indicazioni di fatica o usura (per evidenziare cricche su particolari in alluminio si raccomanda l'utilizzo di liquidi penetranti o altri rivelatori di microfratture). Se l'ispezione evidenziasse
qualsiasi deformazione, cricca, segni di impatto o di fatica, non importa quanto piccoli, rimpiazzate immediatamente il componente criccato; anche i componenti eccessivamente usurati
devono essere immediatamente sostituiti. La frequenza delle ispezioni dipende da molti fattori; contattate un rappresentante della Fulcrum wheels s.r.l. per scegliere l'intervallo d'ispezione
più adatto a voi.
•Se pesate più di 109 kg/240 lbs vi raccomandiamo di non utilizzare queste ruote. La mancata osservanza di questo avvertimento può provocare un danneggiamento irreversibile del
prodotto.
• Se pesate più di 82 kg/180 lbs, dovete prestare particolare attenzione e fare ispezionare la vostra bicicletta con una maggiore frequenza (rispetto a chi pesa meno di 82 kg/180 lbs).
Verificate con il vostro meccanico che le ruote che avete scelto siano adatte all'uso che ne farete e stabilite con lui la frequenza delle ispezioni.
Nota: Utensili forniti da altri produttori per ruote simili alle ruote Fulcrum® potrebbero non essere compatibili con le ruote Fulcrum®. Similmente, utensili forniti dalla Fulcrum wheels
S.r.l. potrebbero non essere compatibili con componenti/ruote di altri produttori. Verificate sempre col vostro meccanico o col fabbricante dell’utensile la compatibilità, prima di usare
gli utensili di un fabbricante su componenti/ruote di un altro fabbricante. Non accertarsi della compatibilità tra utensili e componenti può provocare uno scorretto funzionamento o la
rottura del componente ed essere causa di incidenti, lesioni fisiche o morte.
L'utente di queste ruote Fulcrum® riconosce espressamente che l'uso della bicicletta può comportare rischi compresi ma non limitati al mancato funzionamento di un componente della
bicicletta, causanti incidenti, lesioni fisiche o morte. Acquistando e utilizzando queste ruote Fulcrum®, l'utente assume e/o accetta espressamente, volontariamente e coscientemente
tali rischi, compresi ma non limitati al rischio di negligenza passiva o attiva da parte della Fulcrum Wheels S.r.l. ovvero di difetti nascosti, latenti o palesi e solleva la Fulcrum Wheels
S.r.l. da ogni responsabilità, sino al limite massimo consentito dalla Legge, per qualsiasi danno risultante.
Se avete qualsiasi domanda vi preghiamo di contattare il vostro meccanico o il più vicino rivenditore Fulcrum® per ottenere ulteriori informazioni.
Vi preghiamo di notare che in questo manuale si fa più volte riferimento all’eventualità di un incidente. Vi preghiamo di osservare che le conseguenze di un incidente possono
essere danni alla vostra bicicletta e, più importante, lesioni personali o morte per voi o per i presenti. Seguite sempre tutti gli avvisi di sicurezza e le istruzioni presenti in
questo manuale.
ACHTUNG!
Wir bitten Sie, die Anweisungen in diesem Handbuch aufmerksam zu lesen. Sie sollten sie verstehen und genau befolgen. Die Nichtbeachtung irgendeiner in diesem Handbuch auf-
geführten Anweisung kann zu Schäden am Produkt führen und Unfälle mit körperlichen und sogar lebensgefährlichen Verletzungen verursachen. Dieses Handbuch ist integrierender
Bestandteil der Laufräder und ist an einem sicheren Ort aufzubewahren, damit es auch in Zukunft jederzeit wieder konsultiert werden kann.
MECHANISCHE KENNTNISSE - Ein Großteil der Wartungs- und Reparaturarbeiten an den Laufrädern setzen spezifische Kenntnisse, einschlägige Erfahrung und geeignetes
Werkzeug voraus. Es kann sein, dass mechanisches Talent allein nicht ausreicht, um an Ihren Laufrädern fachgerechte Wartungs- und Reparaturarbeiten auszuführen. Sollten Sie an Ihren
Fähigkeiten, diese Arbeiten korrekt durchzuführen, zweifeln, so wenden Sie sich bitte an Fachleute.
VERWENDUNGSZWECK - Dieses Fulcrum®-Produkt wurde ausschließlich entworfen und hergestellt, um auf Rennrädern oder Cyclocross-Rädern (falls diese mit dem Kennzeichen CX
versehen sind) montiert und verwendet zu werden. Andere Verwendungszwecke werden ausdrücklich ausgeschlossen. Jeder andere Gebrauch dieses Produkts (wie z.B. für Tandem,
Cross Country, All Mountain/Enduro, Offroad-Akrobatik, Downhill, Four Cross, Freeride, Free Style oder jede andere extreme Offroad-Disziplin gemäß UCI-Definition) könnte Unfälle,
körperliche Verletzungen oder den Tod verursachen und ist daher als vollkommen missbräuchlich, unangemessen und unbesonnen zu betrachten.
LEBENSDAUER - ABNUTZUNG – NOTWENDIGKEIT DER INSPEKTION - Die Lebensdauer der Fulcrum®-Laufräder hängt von vielen Faktoren wie z.B. vom Gewicht des Fahrers, von den
verwendeten Reifen und den Einsatzbedingungen ab. Stöße, Schläge, Stürze und ganz generell ungeeigneter Gebrauch können die strukturelle Unversehrtheit der Laufräder beeinträch-
tigen und deren Lebensdauer dadurch erheblich verkürzen. Einige Komponenten der Laufräder nutzen sich außerdem im Laufe der Zeit ab. Wir bitten Sie, Ihre Laufräder regelmäßig von
einem Fahrradmechaniker untersuchen zu lassen, um Risse, Deformationen oder andere Ermüdungs- oder Abnutzungserscheinungen festzustellen (zur Risserkennung an Aluminiumteilen
empfehlen wir die Verwendung von Eindringmitteln oder anderen Erkennungsverfahren für Mikrobrüche). Sollten bei der Inspektion auch nur die geringsten Anzeichen von Deformationen,
Rissen, Schlageinwirkungen oder Ermüdung festgestellt werden, so ist die betreffende Komponente sofort zu ersetzen, auch übermäßig abgenutzte Komponenten sind sofort zu auszutau-
schen. Die Inspektionshäufigkeit hängt von vielen Faktoren ab; wenden Sie sich an einen Fulcrum®-Vertreter, um das für Sie am besten geeigneten Inspektionsintervall zu wählen.
•Beträgt Ihr Körpergewicht mehr als 240 lb / 109 Kg, sollten Sie diese Bestandteile/Räder nicht verwenden. Die Nichtbeachtung dieses Hinweises kann zu einer irreversiblen
Beschädigung des Produktes führen.
• Beträgt Ihr Körpergewicht mehr als 180 lb/ 82 Kg, sollten Sie besonders achtsam sein und Ihr Fahrrad häufiger (als die Personen, die weniger als 180 lb/82 Kg wiegen) überprü-
fen lassen. Prüfen Sie zusammen mit Ihrem Mechaniker, ob die von Ihnen ausgewählten Fulcrum-Laufräder für die vorgesehenen Einsatzbedingungen geeignet sind und legen Sie
gemeinsam mit ihm das Inspektionsintervall fest.
Hinweis: Es kann sein, dass Werkzeug, das von anderen Herstellern für ähnliche Laufräder wie Fulcrum®-Laufräder geliefert wird, nicht mit den Fulcrum®-Laufrädern kompatibel ist.
Ebenso kann es sein, dass von Fulcrum Wheels S.r.l. geliefertes Werkzeug nicht mit Komponenten/Laufrädern von anderen Herstellern kompatibel ist. Bevor Sie das Werkzeug eines
Herstellers an Komponenten/Laufrädern eines anderen Herstellers benutzen, sollten Sie sie daher immer mit Ihrem Fahrradmechaniker oder mit dem Werkzeughersteller auf ihre
Kompatibilität prüfen. Wird die Kontrolle auf Kompatibilität zwischen Werkzeug und Komponenten unterlassen, so kann dies zu falscher Funktion oder zum Bruch der Komponente
führen und könnte Unfälle mit körperlichen und sogar lebensgefährlichen Verletzungen verursachen.
Der Benutzer dieser Fulcrum®-Laufräder erkennt ausdrücklich an, dass der Gebrauch des Fahrrads Gefahren mit sich bringen kann. Dazu gehören der Bruch einer Fahrradkomponente
sowie auch andere Risiken, ohne jedoch darauf beschränkt zu sein, welche Unfälle mit körperlichen und sogar lebensgefährlichen Verletzungen verursachen könnten. Mit dem Kauf und
Gebrauch dieser Fulcrum®-Laufräder akzeptiert und/oder übernimmt der Benutzer diese Risiken ausdrücklich, willentlich und wissentlich. Dies gilt auch einschließlich des Risikos der
passiven oder aktiven Fahrlässigkeit von Fulcrum S.r.l., d.h. bei verborgenen, latenten oder offensichtlichen Mängeln, ohne jedoch darauf beschränkt zu sein, und befreit Fulcrum S.r.l.
von jeglicher Haftung im Rahmen des maximalen gesetzlich erlaubten Umfangs für jedwelche daraus entstehenden Schäden.
Falls Sie irgendwelche Fragen haben, wenden Sie sich für weitere Informationen bitte an Ihren Mechaniker oder an den nächstgelegenen Fulcrum®-Fachhändler.
Wir machen Sie darauf aufmerksam, dass in dieser Bedienungsanleitung wiederholt auf die Möglichkeit eines Unfalls hingewiesen wird. Hierzu sollten Sie sich bewusst sein,
dass durch die Folgen eines Unfalls Schäden an Ihrem Fahrrad und, was noch wichtiger ist, körperliche oder sogar lebensgefährliche Verletzungen für Sie und andere Beteiligte
entstehen können. Befolgen Sie immer alle Sicherheitshinweise und Anweisungen in dieser Anleitung.
1 - CONSIGLI PER LA SICUREZZA
• Assicuratevi che il bloccaggio rapido sia regolato in modo corretto (vedi foglio
istruzioni “Quick Release”). Fate rimbalzare la bicicletta sul terreno per verificare la
presenza di parti allentate.
• Assicuratevi che i pneumatici siano gonfiati con la corretta pressione e che non vi
sia alcun danno sul battistrada o sui fianchi.
• Assicuratevi che non vi sia alcun raggio danneggiato o allentato.
• Assicuratevi che le ruote siano perfettamente centrate. Fate girare la ruota per
verificare che non ondeggi su e giù o da lato a lato e che ruotando non tocchi i
pattini dei freni.
• Assicuratevi che i cavi e i pattini dei freni siano in buono stato.
• Verificate il corretto funzionamento dei freni prima di iniziare la corsa.
• Verificate che i catarifrangenti siano montati saldamente e siano puliti.
• Imparate e rispettate le norme ciclistiche locali e tutti i segnali stradali durante la
corsa.
NON UTILIZZATE LA BICICLETTA SE NON SONO SODDISFATTI TUTTI I
CONTROLLI PRECEDENTEMENTE ELENCATI!
• Seguite accuratamente il programma di manutenzione periodica (Capitolo 7).
• Usate sempre ricambi originali Fulcrum®.
• Eventuali parti piegate o danneggiate in seguito a urti o incidenti devono essere
sostituite con ricambi originali Fulcrum® e non riparate.
• Indossate abiti aderenti e che vi rendano facilmente visibili (colori fluorescenti o
colori chiari).
• Evitate il ciclismo notturno poiché è più difficile essere visti dagli altri e distinguere
gli ostacoli sulla strada. Se utilizzate la bicicletta di notte, equipaggiatela con luci e
catarifrangenti adeguati.
• In caso di utilizzo della bicicletta sul bagnato, ricordate che la potenza dei freni e l'a-
derenza dei pneumatici sul terreno diminuiscono notevolmente, rendendo più difficile
il controllo del mezzo. Inoltre, tenete presente che a causa del progressivo asciugarsi
della superficie frenante durante la frenata, la potenza frenante potrebbe variare
bruscamente. Prestate, quindi, maggiore attenzione durante la guida sul bagnato per
evitare possibili incidenti.
• La Fulcrum wheels s.r.l. vi raccomanda di indossare sempre il casco protettivo, di
allacciarlo correttamente e di verificare che esso sia omologato nel paese di utilizzo.
2 - SPECIFICHE TECNICHE
2.1 - SPECIFICHE TECNICHE DELLA RUOTA
2.2 - SPECIFICHE TECNICHE DEI RAGGI
ATTENZIONE!
Verificate che vengano installati solo raggi originali e del tipo specifico per il Vostro
modello di ruota. L’utilizzo di raggi non adatti può essere causa di incidenti, lesioni
fisiche o morte.
ATTENZIONE!
Per valutare la corretta tensione della ruota, è necessario l’utilizzo di un tensio-
metro: non fidatevi della tensione avvertita manualmente. E’ fondamentale quindi
far effettuare tutte le operazioni di sostituzione dei raggi da un Fulcrum Store, un
Service Center Fulcrum o da un meccanico specializzato nel montaggio e manu-
tenzione delle ruote Fulcrum.
I codici di ricambio dei raggi sono disponibili all’interno del catalogo ricambi scari-
cabile dal nostro sito www.fulcrumwheels.com.
3 - PNEUMATICI
3.1 - PNEUMATICI PER UTILIZZO SU STRADA
ATTENZIONE! Compatibilità cerchio/pneumatico
I cerchi Fulcrum sono realizzati con estrema precisione dimensionale. Nel caso in
cui il montaggio dello pneumatico su un cerchio Fulcrum fosse troppo semplice,
lo pneumatico potrebbe essere troppo grande e quindi non aderire correttamente
al cerchio.
Nel caso in cui il montaggio dello pneumatico su un cerchio Fulcrum fosse troppo
difficile, questo potrebbe essere troppo piccolo. Usate esclusivamente coperton-
cini di alta qualità che richiedano l’uso di leve per copertoncini e il cui montaggio
necessiti di sforzo ragionevole. L’aggiunta di talco sullo pneumatico agevolerà l’o-
perazione di installazione. L’uso di uno pneumatico che non aderisce correttamente
al cerchio può provocare l’improvvisa rottura dello pneumatico stesso e causare
incidenti, lesioni fisiche o morte.
• La ruota da voi acquistata è progettata per montare copertoncini (clincher).
• Prima di montare le coperture, installate sul cerchio il flap (rim tape) di protezione
utilizzando esclusivamente quello in dotazione.
• Prima di montare le coperture per utilizzo su strada, controllate che il diametro
indicato sullo pneumatico sia 622 mm.
• Utilizzate camere d’aria con valvola lunga (almeno 43 mm).
3.2 - PNEUMATICI PER CICLOCROSS
• Le ruote RACING SPORT DB CX sono anche progettate per montare coperture per
ciclocross fino a 50 mm.
• Vi raccomandiamo di rispettare le pressioni massime indicate sullo pneumatico
per ciclocross.
ATTENZIONE!
Un errato montaggio dello pneumatico può provocare il suo improvviso sgonfiag-
gio, scoppio o distacco ed essere causa di incidenti, gravi lesioni o morte.
3.3 - INSTALLAZIONE DEL COPERTONCINO
Prestate attenzione a non danneggiare o, comunque, a non piegare alcuna porzione
di cerchio durante l’installazione dello pneumatico.
• Inserite un lato dello pneumatico nell'apposita sede sul cerchio (Fig. 1).
• Posizionate la camera d'aria tra cerchio e pneumatico iniziando con l'inserire la
valvola nel foro sul cerchio.
• Al fine di montare correttamente la camera d’aria e lo pneumatico sul cerchio, è
necessario prima gonfiare leggermente la camera d’aria.
• E’ necessario poi montare manualmente la camera d’aria e lo pneumatico sul cer-
chio, facendo attenzione che la camera d’aria sia posizionata correttamente all’inter-
no dello pneumatico e che lo pneumatico, a sua volta, sia posizionato correttamente
sul cerchio.
• Inserite il secondo lato dello pneumatico nella sede del cerchio.
• Si può quindi procedere a gonfiare la camera d’aria fino al raggiungimento della
corretta pressione di esercizio. Gonfiare la camera d’aria lentamente, assicurandosi
di mantenere la stessa e lo pneumatico nella corretta posizione sul cerchio.
ATTENZIONE!
Verificate che il fianco del cerchio non presenti segni di usura, danneggiamenti o
deformazioni sulla pista frenante. Un cerchio danneggiato può rompersi improvvi-
samente e causare incidenti, lesioni fisiche o morte.
3.4 - GONFIAGGIO E SGONFIAGGIO DELLA RUOTA
• Per gonfiare lo pneumatico: rimuovete il tappo, svitate la valvola e gonfiate uti-
lizzando un compressore o una pompa con manometro per ottenere la pressione
desiderata, riavvitate la valvola, quindi riposizionate il tappo.
• Per sgonfiare lo pneumatico: rimuovete il tappo, svitate leggermente la valvola,
quindi premetela fino a raggiugere la pressione desiderata; riavvitate la valvola,
quindi riposizionate il tappo.
ATTENZIONE!
Non superare mai la pressione massima consigliata dal fabbricante dello pneuma-
tico.
ATTENZIONE!
Una pressione eccessiva riduce l’aderenza dello pneumatico alla strada e aumen-
ta il rischio che lo pneumatico possa scoppiare improvvisamente.
Una pressione troppo bassa riduce le prestazioni della ruota e aumenta la possi-
bilità che il pneumatico si sgonfi improvvisamente e inaspettatamente. Una pres-
sione troppo bassa potrebbe inoltre causare danni e usura prematura del cerchio.
ATTENZIONE!
Una pressione dello pneumatico non corretta potrebbe causare la rottura del
pneumatico o la perdita di controllo della bicicletta ed essere causa di incidenti,
lesioni fisiche o morte.
4 - MONTAGGIO DELLA RUOTA SUL TELAIO
Queste ruote sono compatibili con differenti sistemi di bloccaggio del perno.
4.1 - RUOTA ANTERIORE
• Nel caso in cui la ruota ANTERIORE sia predisposta per il montaggio con "Quick
Release", seguite le istruzioni “Quick Release”, fornite in dotazione con la ruota.
• Nel caso in cui la ruota ANTERIORE sia predisposta per il montaggio con perno
passante HH15, seguite le istruzioni di montaggio fornite dal costruttore della
bicicletta o della forcella.
4.2 - RUOTA POSTERIORE
Seguite le istruzioni “Quick Release”, fornite in dotazione con la ruota.
5 - MONTAGGIO E SMONTAGGIO DEI PIGNONI
5.1 - PIGNONI 9S, 10S, 11S DELLA SHIMANO INC. E PIGNONI DELLA
SRAM CORPORATION (su corpo RL Fulcrum®per pignoni 9/10/11s della
Shimano Inc. e pignoni OG 1070 - OG 1090 della Sram Corporation)
5.1.1 - MONTAGGIO
•Pignoni della Shimano Inc.
1) Inserite i pignoni sul corpo RL verificando che:
- la superficie con il nome del gruppo di ogni pignone sia rivolta verso l'esterno
del corpo RL.
- la scanalatura più larga del pignone (A - Fig. 2) e quella più larga del corpo RL
(B - Fig. 2) siano allineate.
Importante!
Con i corpetti ruota libera 11s, utilizzate l’adattatore (M - Fig.3) solo per pacchi
pignoni 9s e 10s della Shimano Inc. e Sram Co. (l'adattatore non deve essere
utilizzato con i pacchi pignoni 11s della Shimano Inc.).
Questo adattatore (M - Fig.3) deve essere inserito sul corpetto ruota libera prima
del pacco pignoni 9s e/o 10s e/o di qualsiasi, eventuale, rondella a corredo del
pacco pignoni 9s e/o 10s.
Per le istruzioni di montaggio, smontaggio e manutenzione, fate riferimento al fo-
glio istruzioni fornito dal produttore del pacco pignoni.
2) Mediante l’utensile TL-LR15 della Shimano Inc. o FR-5 della Park Tool Co. (B
- Fig. 4) serrate la ghiera (C - Fig. 4) sul corpo ruota libera a 30-50 Nm (266-443
in.lbs).
•Pignoni della Sram Corporation
1) I pignoni sono preassemblati su un supporto (A - Fig. 5).
2) Inserite il supporto sul fianco del corpetto ruota libera, allineate i profili scanalati,
spingete i pignoni sul corpetto ruota libera ed estraete il supporto (A) dal mozzo
(Fig. 5).
3) Mediante l’utensile TL-LR15 della Shimano Inc. o FR-5 della Park Tool Co. (B
- Fig. 4) serrate la ghiera (C - Fig. 4) sul corpo ruota libera a 30-50 Nm (266-443
in.lbs).
5.1.2 - SMONTAGGIO
1) Smontate la ghiera (C - Fig. 6) utilizzando l'utensile TL-LR15 della Shimano Inc.
o FR-5 della Park Tool Co. (B - Fig. 6) e la chiave con catena (della Shimano Inc.
TL-SR20 - D - Fig. 6).
2) Sfilate i pignoni dal corpo RL.
6 - FRENI
6.1 - MONTAGGIO DEL ROTORE CON SISTEMA ISO A 6 VITI
• Infilate il rotore nella sua sede prestando attenzione al senso di rotazione indicato
dalla freccia (Fig. 7)
• Avvitate le 6 viti a 5/7 Nm (44/62 in.lbs) (Fig. 7).
7 - MANUTENZIONE PERIODICA DELLE RUOTE
• Dopo il primo utilizzo controllate la centratura delle ruote.
ATTENZIONE!
L’utilizzo di ruote non centrate correttamente o con raggi rotti e/o danneggiati
può provocare incidenti, lesioni fisiche o morte.
• Prima di ogni uscita controllate lo stato delle coperture e la pressione di gonfiag-
gio.
• Fate lubrificare periodicamente i mozzi da un meccanico specializzato. Identificate
con il vostro meccanico di fiducia l’intervallo di lubrificazione più adatto alle vostre
esigenze (indicativamente ogni 2.000-5.000 km).
• Ogni 10.000-20.000 km (5.000 - 10.000 km per RACING SPORT DB CX) fate
controllare e ingrassare i mozzi da un meccanico specializzato.
• Fate verificare inoltre periodicamente tutte le parti soggette ad usura (cerchi,
cuscinetti dei mozzi, pattini freno) e, quando necessario, sostituitele.
• Affidate periodicamente la bicicletta ad un meccanico specializzato affinché
lubrifichi i cuscinetti dei mozzi, le sfere e il meccanismo ruota libera.
• Fate controllare periodicamente da un meccanico specializzato la tensione dei
raggi, la centratura e la campanatura delle ruote.
•I periodi e i chilometraggi sono puramente indicativi e andranno modificati
anche sensibilmente in funzione delle condizioni di utilizzo e dell'intensità della
vostra attività (esempio: agonismo, pioggia, strade salate, peso dell’utilizzatore
ecc.). Contattate un meccanico specializzato per scegliere l’intervallo più adatto
a voi.
7.1 - PULIZIA DELLE RUOTE
• Lo sporco danneggia la bicicletta e i suoi componenti. Pulite ed asciugate accu-
ratamente la vostra bici dopo averla usata.
• Non lavate mai la vostra bicicletta con acqua a pressione. Non utilizzate mai
spugne abrasive o metalliche. Lavate la vostra bicicletta e i componenti Fulcrum
pulendo delicatamente con acqua e sapone neutro.
• Rilubrificate con cura la trasmissione utilizzando un lubrificante specifico.
L’utilizzo di un lubrificante di bassa qualità o non idoneo può compromettere l’in-
tegrità della trasmissione e causare eccessiva usura o danni al sistema.
• Pulite accuratamente i residui di lubrificante rimasti sulla bicicletta e sul pavi-
mento.
• Alla fine delle operazioni di lubrificazione, sgrassate ACCURATAMENTE la pista
frenante delle ruote ed i pattini freno.
ATTENZIONE!
Gli ambienti salini (come ad esempio le strade in inverno e nelle vicinanze del
mare) possono essere causa di corrosione galvanica della maggior parte dei
componenti esposti della bicicletta. Per prevenire danni, malfunzionamenti e
incidenti, risciacquare, pulire, asciugare e rilubrificare con cura tutti i componenti
soggetti a tale fenomeno.
7.2 - TRASPORTO E CUSTODIA
Quando trasportate la ruota separatamente dalla bicicletta o in vista di un periodo
di inutilizzo, riponetela in una borsa per ruote per proteggerla dagli urti e dallo
sporco.
1 - SICHERHEITSVORKEHRUNGEN
• Vergewissern Sie sich, dass der Schnellspanner richtig eingestellt ist (siehe
Bedienungsanleitung “Quick Release”). Heben Sie das Fahrrad leicht an und lassen
Sie es auf den Boden auffedern, um festzustellen, ob irgendwelche Bestandteile
locker sind.
• Kontrollieren Sie, dass die Reifen mit dem richtigem Druck aufgepumpt sind und
keinerlei Schäden an der Lauffläche oder an den Reifenflanken aufweisen.
• Kontrollieren Sie, dass alle Speichen in einwandfreiem Zustand sind und dass
keine Speiche locker ist.
• Kontrollieren Sie, dass die Laufräder perfekt zentriert sind. Lassen Sie das
Laufrad drehen, um festzustellen, dass es keinen Höhen- und Seitenschlag
aufweist und dass es beim Drehen nicht die Bremsschuhe berührt.
• Stellen Sie sicher, dass die Kabel und Bremsschuhe in einwandfreiem Zustand sind.
• Kontrollieren Sie die Funktionstüchtigkeit der Bremsen vor jedem Gebrauch.
• Kontrollieren Sie, dass die Rückstrahler fest montiert und sauber sind.
• Sie sollten die örtliche Straßenverkehrsordnung für Radfahrer kennen und ein-
halten sowie alle Verkehrszeichen bei der Fahrt beachten.
SOLLTEN NICHT ALLE EBEN AUFGELISTETEN KONTROLLEN
ZUFRIEDENSTELLEND AUSFALLEN, DAS FAHRRAD NICHT IN GEBRAUCH
NEHMEN!
• Halten Sie das Programm für die regelmäßige Pflege genau ein (siehe Kapitel 7).
• Verwenden Sie immer Fulcrum-Originalersatzteile.
• Durch Schläge, Stöße bzw. Unfälle verbogene oder beschädigte Teile sind durch
Fulcrum-Originalersatzteile zu ersetzen und dürfen nicht repariert werden.
• Tragen Sie eng anliegende Bekleidung, mit der Sie gut gesehen werden können
(in Leuchtfarben oder hellen Farben).
• Vermeiden Sie es, nachts mit dem Rad zu fahren, da es im Dunkeln schwieri-
ger ist, von anderen Verkehrsteilnehmern gesehen zu werden und man selbst
Hindernisse auf der Straße viel schlechter erkennt. Wenn Sie das Fahrrad auch
nachts benutzen, sollte es mit geeigneten Lampen und mit entsprechenden
Rückstrahlern ausgestattet sein.
• Falls Sie das Fahrrad auf nasser Fahrbahn benutzen, sollten Sie daran denken,
dass Bremsleistung und Bodenhaftung der Reifen deutlich herabgesetzt sind und
es deshalb schwieriger ist, die Herrschaft über das Fahrrad zu behalten. Dadurch
dass die Bremsoberfläche beim Bremsvorgang nach und trocknen wird, kann es
außerdem sein, dass sich die Bremsleistung plötzlich ändert. Fahren Sie daher auf
nasser Fahrbahn noch vorsichtiger, um jede Art von Unfällen zu vermeiden.
• Fulcrum wheels s.r.l. empfiehlt Ihnen, immer den Schutzhelm aufzusetzen, diesen
korrekt anzuschnallen und sicherzustellen, dass er im Benutzerland zugelassen ist.
2 - TECHNISCHE SPEZIFIKATIONEN
2.1 - TECHNISCHE SPEZIFIKATIONEN DES LAUFRADS
2.2 - TECHNISCHE SPEZIFIKATIONEN DER SPEICHEN
ACHTUNG!
Kaufen Sie nur Originalspeichen. Die Speichen müssen außerdem der spezifi-
schen Ausführung Ihres Laufradmodells entsprechen. Die Verwendung der nicht
geeigneten Speichen kann es zu Unfällen, schweren Verletzungen oder gar zum
Tod führen.
ACHTUNG!
Die korrekte Spannung des Laufrads muss mit einem Spannungsmesser gemes-
sen werden: Vertrauen Sie nicht auf eine manuelle Einschätzung der Spannung.
Es ist daher von grundlegender Wichtigkeit, alle Arbeiten für den Austausch der
Speichen durch einen Fulcrum Store, ein Fulcrum-ServiceCenter oder einen auf
die Montage und Wartung von Fulcrum-Laufrädern spezialisierten Mechaniker
durchführen zu lassen. Die Ersatzteilnummern der Speichen können Sie dem Er-
satzteilkatalog entnehmen, der von unserer Homepage http://www.fulcrumwhe-
els.com/ heruntergeladen werden kann.
3 - REIFEN
3.1 - STRASSENREIFEN
ACHTUNG! Kompatibilitat
Fulcrum®-Felgen weisen höchste Maßgenauigkeit auf. Falls die Montage des
Reifens auf einer Fulcrum®-Felge zu leicht vonstatten geht, könnte der Reifen zu
groß sein und er wird dann nicht fest auf der Felge sitzen.
Falls dagegen die Montage des Reifens auf einer Fulcrum®-Felge zu schwierig
vonstatten geht, könnte der Reifen zu klein sein.
Verwenden Sie daher ausschließlich Reifen von hoher Qualität, die den
Gebrauch von Reifenmontierhebeln erfordern und bei deren Montage ein
erheblicher Kraftaufwand erforderlich ist. Die Verwendung von Talkumpuder
auf dem Reifen vereinfacht die Montage. Der Gebrauch eines Reifens, der nicht
richtig fest auf der Felge sitzt, kann zu plötzlichem Reifenschaden führen und
könnte Unfälle mit körperlichen und sogar lebensgefährlichen Verletzungen
verursachen.
• Das erworbene Rad ist für die Montage von Drahtreifen (clincher) vorgesehen.
• Vor der Montage von Reifenmänteln ist auf der Felge nur das mitgelieferte
Schutzband zu montieren.
• Bevor Sie die Straßenreifen montieren, kontrollieren Sie bitte, dass der auf dem
Reifen angegebene Durchmesser 622 mm beträgt.
• Luftschläuche mit langem Ventil (wenigsten 43 mm) verwenden.
3.2 - CYCLOCROSSREIFEN
• Auf die RACING SPORT DB CX -Räder können auch Cyclocrossreifen bis zu 50
mm montiert werden.
• Halten Sie sich dabei unbedingt an die auf dem Cyclocrossreifen angegebenen
Höchstdruckwerte.
ACHTUNG!
Eine nicht fachgerechte Montage des Reifens kann ein plötzliches Entleeren,
Platzen oder Loslösen des Reifens verursachen und zu Unfällen, schweren
Verletzungen oder gar zum Tod führen.
3.3 - MONTAGE DES DRAHTREIFENS
Beachten, dass kein Felgenbereich während der Reifenmontage beschädigt bzw.
gebogen wird.
• Eine Seite des Drahtreifens in den für ihn vorgesehene Sitz einführen (Abb. 1).
• Den Schlauch zwischen Felge und Drahtreifen positionieren und dabei langsam
das Ventil in die Bohrung der Felge einzuführen.
• Um den Luftschlauch korrekt auf die Radfelge montieren zu können, muss er
zuvor leicht aufgepumpt werden.
• Dann müssen Schlauch und Reifen von Hand auf die Felge gezogen werden,
wobei darauf zu achten ist, dass der Schlauch richtig im Reifen positioniert ist und
dass der Reifen wiederum richtig auf der Felge sitzt.
• Nun den zweiten Saum des Drahtreifens in die Felge einführen.
Erst dann kann der Schlauch bis auf den richtigen Fahrdruck aufgepumpt werden.
Den Schlauch langsam aufpumpen und dabei immer kontrollieren, dass Schlauch
und Reifen in richtiger Position im Felgenbett sitzen.
ACHTUNG!
Vergewissern Sie sich, dass die Seite der Felge keine Anzeichen von Abnutzung,
Beschädigungen oder Verformungen an der Bremsflanke aufweist. Eine
beschädigte Felge kann plötzlich brechen und zu Unfällen, Verletzungen oder
gar zum Tod führen.
3.4 - AUFPUMPEN UND ABLASSEN DES LAUFRADS
• Aufpumpen des Reifens: Ventilkappe abnehmen, Ventil lösen und mit einem
Kompressor oder einer Pumpe mit Manometer aufpumpen, um den gewünschten
Druck herzustellen, Ventil aufschrauben und Kappe einsetzen.
• Ablassen des Reifens: Ventilkappe abnehmen und Ventil leicht lösen. Dann
so lange drücken, bis der gewünschte Druck erreicht ist. Anschließend Ventil
anziehen und Kappe einsetzen.
WARNING!
Incorrect tire pressure could cause tire failure or loss of control of the bicycle, resul-
ting in an accident, personal injury or death.
4 - FITTING THE WHEEL ON THE FRAME
These wheels are compatible with different axle locking systems.
4.1 - FRONT WHEEL
• If the FRONT wheel is predisposed for "Quick Release" mounting follow the
“Quick Release” instructions which came with the wheel.
• If the FRONT wheel is predisposed for HH15 through-axle mounting follow the
mounting instructions provided by the bicycle or fork manufacturer.
4.2 - REAR WHEEL
See the “Quick Release” instruction sheet.
5 - SPROCKET ASSEMBLY AND REMOVAL
5.1 - 9S, 10S, 11S SPROCKETS FROM SHIMANO INC. and SPROCKETS
FROM SRAM CORPORATION (on the Fulcrum®freewheel body for
Shimano Inc. 9/10/11s sprockets and Sram OG 1070 - OG 1090 sprockets)
5.1.1 - ASSEMBLY
•Shimano Inc. sprockets
1) Fit the sprockets on the freewheel body and check that:
- the surface with the name of the group of each sprocket is turned to the outside
of the freewheel body.
- the broadest groove of the sprocket (A – Fig. 2) and the broadest of the freewhe-
el body (B – Fig. 2) are aligned.
Important!
With the 11s freewheel body, only use the adapter (M - Fig.3) for 9s and 10s
sprocket packs by Shimano Inc. and Sram Co. (the adapter must not be used for
11s sprocket packs by Shimano Inc.).
The adapter (M - Fig.3) must be tted on the freewheel body of the 9s or 10s spro-
cket pack, or on any washer supplied together with the 9s or 10s sprocket pack.
See the instruction sheet provided by the sprocket pack manufacturer for installa-
tion, removal and maintenance instructions.
2) Using tool TL-LR15 from Shimano Inc. or FR-5 from Park Tool Co. (B - Fig. 4)
tighten the lockring (C - Fig. 4) on the freewheel body to 30-50 Nm (266-443
in.lbs).
•Sram Corporation sprockets
1) The sprockets are preassembled on a support (A - Fig. 5).
2) Insert the support on the side of the freewheel body, align the grooves, press
the sprockets onto the freewheel body and extract the support (A) from the hub
(Fig. 5).
3) Using tool TL-LR15 from Shimano Inc. or FR-5 from Park Tool Co. (B - Fig. 4)
tighten the lockring (C - Fig. 4) on the freewheel body to 30-50 Nm (266-443
in.lbs).
5.1.2 - DISASSEMBLY
• Remove the lockring (C - Fig. 4) using tool TL-LR15 from Shimano Inc. or FR-5
from Park Tool Co. (B - Fig. 4) and a chain whip (e.g. Shimano Inc. TL-SR20 - D -
Fig. 4).
• Remove the sprockets from the freewheel body.
6 - BRAKES
Please consult the instruction sheet supplied by the manufacturer.
7 - PERIODIC WHEEL MAINTENANCE
• After using the wheel for the first time, check wheel trueness and circularity.
WARNING!
Using wheels that have not been centred properly or which have broken or
damaged spokes may result in accidents, personal injury or death.
• Before every ride, check the condition of the tires and inflation pressure.
• Periodically take your bicycle to a qualified mechanic to lubricate the hubs.
Check with your mechanic to select a schedule that is best for you (approximately
every 2,000/5,000 km - 1,200/3,000 miles).
• Every 10,000/20,000 km (6,000/12,000 miles)( 5.000 - 10.000 km / 3.000 - 6.000
miles for RACING SPORT DB CX) please take your bicycle to a qualified mechanic
to lubricate, remove, disassemble and check the hubs.
• Periodically get the mechanic to verify every component that is subject to wear
(rims, ball bearings, brake pads) and, if necessary, get it replaced.
• Periodically bring the bike to a specialized mechanic to lubricate the hub bea-
rings, ball bearings and FW gear.
• At least once each month, please take your bicycle to a qualified mechanic to
check the tension of the spokes, wheel centering and wheel dish and correct as
necessary.
• Periods and riding distances are purely indicative and may be significantly
different in relation to conditions of use and the intensity of your activity (for
example: racing, rain, salted Winter roads, weight of the rider etc.). Check with
your mechanic to select a schedule that is best for you.
7.1 - CLEANING THE WHEELS
• Dirt seriously damage bicycles and their components. Thoroughly clean and dry
your bike after using it in these conditions.
• Never spray your bicycle with water under pressure. Never use abrasive or metal
pads. Wash your bicycle and Fulcrum components by wiping them down with
water and neutral soap.
• Relubricate the components carefully using a lubricant suitable to purpose.
Using poor-quality or incorrect lubricant may damage the chain and cause exces-
sive wear or damage to the system.
• Thoroughly clean any residual lubricant from the bicycle and floor. At the end
of lubrication operations CAREFULLY degrease the braking surface and the brake
shoes.
WARNING!
Salt water environments (as found on winter roads and near the seaside) can
cause galvanic corrosion on most bike parts. Carefully rinse, clean, dry and re-
lubricate all exposed parts to avoid damage, malfunctions and accidents.
7.2 - TRANSPORT AND STORAGE
When transporting the wheel separately from the bike or if the wheel will not
be used for a long period of time, store it in the wheelbag to protect it against
impacts and dirt.
WARNING!
Carefully read understand and follow the instructions provided in this manual. Failure to observe any instruction in this manual may damage the product and result in an
accident, personal injury or death. This manual is an integral part of the wheels and must be kept in a safe place for future reference.
MECHANIC QUALIFICATION - Please be advised that many bicycle service and repair tasks require specialized knowledge, tools and experience. General mechanical aptitude may
not be sufficient to properly service or repair your bicycle. If you have any doubt whatsoever regarding your service/repair ability, please take your bicycle to a qualified repair shop.
INTENDED USE – This product by Fulcrum® has been designed and manufacturd to be fitted and used exclusively on “racing” or “cyclo-cross” bicycles (in the case in which the
abbreviation CX is shown) , with any other use explicitly excluded. Any different use of this product (like, for instance, but without any limitation, tandem, cross-country, all mountain/
enduro, off-road acrobatic, downhill, four-cross, freeride, free-style, or any other type of extreme off-road cycling as defined by UCI) might cause accidents, physical injuries or even
death and must therefore be considered totally inappropiate, unsuitable and not recommended.
LIFESPAN - WEAR - INSPECTION REQUIREMENT - The lifespan of Fulcrum® wheels depends on many factors, such as rider size, used tires and riding conditions. Impacts, falls, impro-
per use or harsh use in general may compromise the structural integrity of the wheels and significantly reduce their lifespan. Some components of the wheels are also subject to wear
over time. Please have your wheels regularly inspected by a qualified mechanic for any cracks, deformation, signs of fatigue or wear (use of penetrating fluid or other visual enhancers
to locate cracks on aluminum parts is recommended). If the inspection reveals any deformation, cracks, impact marks or stress marks, no matter how slight, immediately replace the
component; components that have experienced excessive wear also need immediate replacement. The frequency of inspection depends on many factors. Check with your authorized
Fulcrum wheels s.r.l. representative to select a schedule that is best for you.
•If you weigh over 109 kg/240 lbs we advise you not to use this product. Non compliance with this warning can damage the product irreversibly.
• If you weigh 82 kg/180 lbs or more, you must be especially vigilant and have your bicycle inspected more frequently (than someone weighing less than 82 kg/180 lbs). Check with
your mechanic to discuss whether the wheels you selected are suitable for your use, and to determine the frequency of inspections.
Note: Tools supplied by other manufacturers for wheels similar to Fulcrum® wheels may not be compatible with Fulcrum® wheels. Likewise, tools supplied by Fulcrum Wheels S.r.l. may
not be compatible with components/wheels supplied by other manufacturers. Always check with your mechanic or the tool manufacturer to insure compatibility before using tools
supplied by one manufacturer on components/wheels supplied by another.
The user of these Fulcrum® wheels expressly recognizes that there are risks inherent in bicycle riding, including but not limited to the risk that a component of the bicycle can fail,
resulting in an accident, personal injury or death. By his purchase and use of these Fulcrum® wheels, the user expressly, voluntarily and knowingly accepts and/or assumes these risks,
including but not limited to the risk of passive or active neglicence of Fulcrum Wheels S.r.l. or hidden, latent or obvious defects in the product, and agrees to hold of Fulcrum Wheels
S.r.l. harmless to the fullest extent permitted by law against any resulting damages.
If you ever have any questions, please contact your mechanic or your nearest Fulcrum® dealer for additional information.
Please note that throughout this manual, reference is made that an accident could occur. Please note that any accident can result in damage to your bicycle and, more
importantly, personal injury or, death to you or a bystander. Always follow all warnings and instructions in this manual.
ENGLISH DEUTSCH
ACHTUNG!
Nie den vom Hersteller des Reifens empfohlenen Höchstdruck überschreiten.
WARNUNG!
Ein zu hoher Reifendruck reduziert die Straßenhaftung des Reifens und erhöht
das Risiko, dass der Reifen plötzlich platzt.
Ein zu niedriger Reifendruck setzt die Leistung des Laufrads herab und erhöht
die Möglichkeit, dass der Reifen plötzlich und ohne Vorzeichen den Druck ver-
liert und platt wird. Außerdem kann ein zu niedriger Reifendruck zu Schäden
und vorzeitiger Abnutzung der Felge führen.
ACHTUNG!
Ein falscher Reifendruck könnte zum Platzen des Reifens oder zum Verlust der
Herrschaft über das Fahrrad führen und Unfälle, Verletzungen oder gar den Tod
zur Folge haben.
4 - MONTAGE DES LAUFRADS AUF DEN RAHMEN
Diese Laufräder sind mit verschiedenen Befestigungssystemen der Welle kom-
patibel.
4.1 - VORDERES LAUFRAD
• Falls das VORDERE Laufrad für die Montage mit "Quick Release" vorgerüstet
ist, die mit dem Rad mitgelieferte Anleitung “Quick Release” befolgen.
• Falls das VORDERE Laufrad für die Montage mit Steckachse HH15 vorgerüstet
ist, die vom Hersteller des Fahrrads oder der Gabel gelieferte Montageanleitung
befolgen.
4.2 - HINTERES LAUFRAD
Siehe “Quick Release” Bedienungs-Anleitung.
5 - MONTAGE UND DEMONTAGE DER RITZEL
5.1 - 9S-, 10S- und 11S-RITZEL VON SHIMANO INC. UND RITZEL VON
SRAM CORPORATION (an Fulcrum RL-Freilaufkörper für 9/10/11s-Ritzel
von Shimano Inc. und OG 1070 - OG 1090 Ritzel von Sram Corporation)
5.1.1 - MONTAGE
•Ritzel von Shimano Inc.
1) Die Ritzel auf den RL-Freilaufkörper aufsetzen und dabei kontrollieren:
- dass die Fläche mit dem Namen der Gruppe jedes Ritzels zur Außenseite des
RL-Freilaufkörpers zeigt,
- dass die breitere Kerbe am Ritzel (A - Abb. 2) und die breitere Kerbe am
RL-Freilaufkörper RL (B - Abb. 2) aufeinander ausgerichtet sind.
Wichtig!
Mit den Freilaufkörpern 11s den Adapter (M - Abb.3) nur für Ritzelpakete 9s und
10s von Shimano Inc. und Sram Co benutzen. (Der Adapter darf nicht mit den
Ritzelpaketen 11s von Shimano Inc. benutzt werden.).
Dieser Adapter (M - Abb.3) muss vor dem Ritzelpaket 9s und/oder 10s oder jeder
anderen eventuell im Lieferumfang der Ritzelpakete 9s und/oder 10s enthaltenen
Scheibe am Freilaufkörper eingesetzt werden.
Für die Montage-, Ausbau- und Wartungsanweisungen siehe das Anweisungsblatt
des Herstellers des Ritzelpakets.
2) Mit Hilfe des Werkzeugs TL-LR15 von Shimano Inc. oder des Werkzeugs FR-5
von Park Tool Co. (B - Abb. 4) den Verschlussring (C - Abb. 4) mit 30-50 Nm (266-
443 in.lbs.) am Freilaufkörper festziehen.
• Ritzel von Sram Corporation
1) Die Ritzel sind auf einem Ritzelträger vormontiert (A - Abb. 5).
2) Den Ritzelträger auf die Seite des Freilaufkörper aufsetzen, die Nutprofile aufei-
nander ausrichten, die Ritzel auf den Freilaufkörper schieben und den Träger (A)
von der Nabe abziehen (Abb. 5).
3) Mit Hilfe des Werkzeugs TL-LR15 von Shimano Inc. oder des Werkzeugs FR-5
von Park Tool Co. (B - Abb. 4) den Verschlussring (C - Abb. 4) mit 30-50 Nm (266-
443 in.lbs.) am Freilaufkörper festziehen.
5.1.2 - DEMONTAGE
1) Den Verschlussring (C - Abb. 4) mit Hilfe des Werkzeugs TL-LR15 von
Shimano Inc. oder des Werkzeugs FR-5 von Park Tool Co. (B - Abb. 4) und eines
Zahnkranzabnehmers mit Kette (z. B. Shimano Inc. TL-SR20 - D - Abb. 10) demon-
tieren.
2) Die Ritzel vom RL-Freilaufkörper abziehen.
6 - BREMSEN
Bitte beachten Sie die Ihres Bremsen-Herstellers beigefügte Bedienungs-anleitung.
7 - REGELMÄSSIGE PFLEGE DER LAUFRÄDER
• Nach jeder Ausfahrt den Zustand der Reifenmäntel und den Luftdruck kontrollieren.
ACHTUNG!
Die Anwendung von unrechtmäßig zentrierten Laufrädern, und/oder von
Laufrädern mit gebrochenen Speichen kann Unfälle mit körperlichen und sogar
lebensgefährlichen Verletzungen verursachen.
• Lassen Sie die Naben in regelmäßigen Abständen von einem Fahrradmechaniker
schmieren. Legen Sie zusammen mit Ihrem Fahrradmechaniker das für Ihre
Ansprüche geeignete Schmierintervall (ungefähr alle 2.000-5.000 km) fest.
• Lassen Sie die Naben alle 10.000-20.000 km ((5.000 - 10.000 km fur RACING
SPORT DB CX) von einem Fahrradmechaniker kontrollieren und schmieren.
• Lassen Sie außerdem alle Verschleißteile (Felgen, Nabenlager, Bremsschuhe) in
regelmäßigen Abständen kontrollieren und wenn nötig ersetzen.
• Bringen Sie Ihr Fahrrad regelmäßig zu einem Fahrradmechaniker, damit er die
Nabenlager und die Lagerkugeln Freilaufgetriebe schmiert.
• Die Speichenspannung, die Zentrierung und die Winkelstellung der Speichen
regelmäßig von einem Fahrradmechaniker überprüfen lassen.
• Die Zeiträume und Kilometerangaben sind lediglich Hinweise und wer-
den je nach Einsatzbedingungen und Einsatzintensivität (Wettkampfsport,
Regen, Strassen in Meersnähe, Gewicht des Anwenders usw.) auch stark
verändert. Ihrem Fahrradmechaniker hilft gerne bei der Wahl des richtigen
Intervallzeitraums.
7.1 - REINIGUNG DER LAUFRÄDER
• Schmutz können das Fahrrad und seine Komponenten erheblich beschädigen.
Nach dem Gebrauch sollten Sie Ihr Fahrrad daher sorgfältig abspülen, reinigen und
trocknen.
• Waschen Sie Ihr Rennrad nie mit einem Wasserstrahl unter Druck. Verwenden Sie
niemals Scheuer- oder Metallschwämme zur Reinigung. Waschen Sie Ihr Rennrad
und die Fulcrum® Komponenten, indem Sie alle Teile vorsichtig mit Wasser und Seife
reinigen.
• Fetten Sie die Komponenten erneut, indem Sie ein spezielles Schmiermittel
benutzen. Die Verwendung von ungeeigneten Schmierstoffen oder solchen von min-
derwertiger Qualität kann die mechanische Lebensdauer der Kette beeinträchtigen
und übermäßigen Verschleiß oder Schäden am Antriebssystem hervorrufen.
• Schmierstoffreste am Rennrad und auf dem Boden sorgfältig abputzen.
Nach dem Schmieren die Bremsflanke der Laufraeder und die Bremsschuhe
SORGFAELTIG entfetten.
ACHTUNG!
Salzwasserumgebung (wie beispielsweise auf Straßen im Winter und in
Meeresnähe) kann galvanische Korrosion an den meisten Fahrradkomponenten
verursachen. Daher sollten Sie alle exponierten Komponenten an Ihrem
Fahrrad gut abspülen, reinigen, trocknen und wieder einfetten, um Defekte,
Funktionsstörungen und Unfälle zu vermeiden.
7.2 - TRANSPORT UND AUFBEWAHRUNG
Sollten Sie das Laufrad getrennt vom Fahrrad transportieren oder es voraussicht-
lich über lange Zeit nicht benutzen, dann bewahren Sie es zum Schutz vor Stößen
und Schmutz in einer Tragetasche auf.
ATTENZIONE!
Indossate sempre guanti e occhiali protettivi mentre operate sulle ruote.
WARNING!
Always wear protective gloves and glasses while working on the wheels.
ACHTUNG!
Bei allen Eingriffen (z.B. Montage, Demontage) an Laufrader immer
geeignete Schutzhandschuhe und Schutzbrille tragen.
Printed on 100% recycled paper
cod. 7225685 - Rev.00 - 03/2014
© Fulcrum wheels s.r.l. 2014
Fulcrum wheels s.r.l. reserves to modify the content of this manual without notice.
The updated version will always be available www.fulcrumwheels.com.

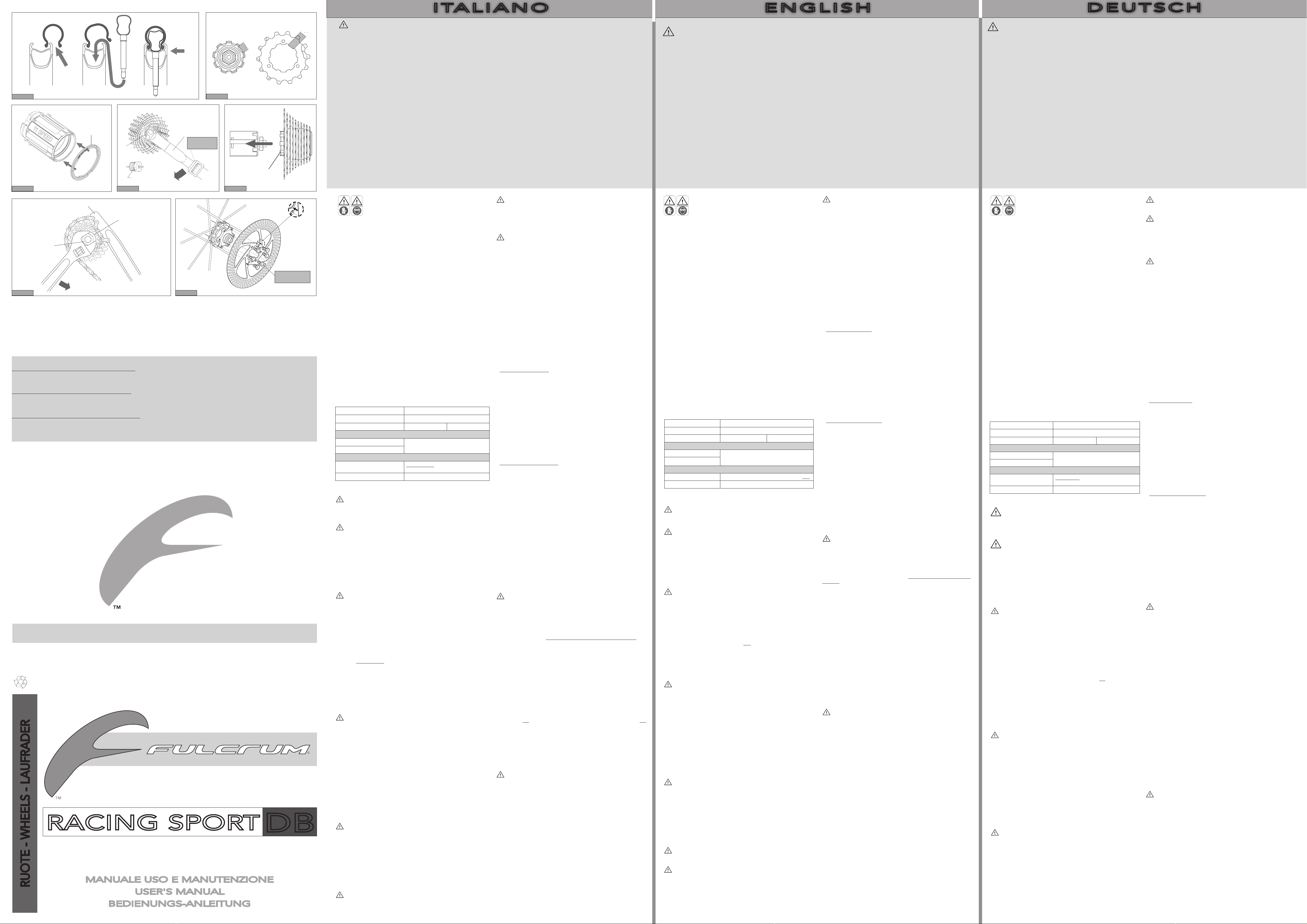

RUOTE - WHEELS - LAUFRADER
MANUALE USO E MANUTENZIONE
USER'S MANUAL
BEDIENUNGS-ANLEITUNG
B
C
D
C
D
B
APRIRE - OPEN - ÖFFNEN
B
Il prodotto effettivo potrebbe differire dall'illustrazione, poiché queste istruzioni sono finalizzate in modo specifico a spiegare le proce-
dure per l'uso della ruota.
The actual product may differ from the illustration because these instructions are intended specifically to explain the procedure for use
of the wheel.
Das tatsächliche Produkt könnte von der Darstellung abweichen, da diese Anleitung in erster Linie die Verfahren zum Gebrauch des Rads
erklären soll.
Cerchio 700C (622x17C)
Rim tape 20,5 mm
Dimensione battuta mozzo ant.: 100 mm post.: 135 mm
Pressione di gonfiaggio:
per copertoncini strada rispettate le pressioni massime indicate sullo
pneumatico
per coperture per ciclocross
Utilizzo:
RACING SPORT DB esclusivamente su strade con asfalto liscio
o in pista.
RACING SPORT DB CX per ciclocross
Rim size: 700C (622x17C)
Rim width: 20,5 mm
O.L.D front: 100 mm rear: 135 mm
Inflation pressure:
for road tyres comply with the maximum pressures stamped on
the tyre
for cyclocross tyres
Use:
RACING SPORT DB road racing on smooth road or track surfaces only
RACING SPORT DB CX for cyclocross
RACING SPORT
Felge 700C (622x17C)
Breite des Schutzbands 20,5 mm
Abmessung Nabenanschlag vorne: 100 mm hinten: 130 mm
Luftdruck:
für Straßenreifen die auf dem angegebenen Höchstdruckwerte
einhalten
für Cyclocrossreifen
Einsatz:
RACING SPORT DB ausschließlich auf Strassen mit glattem Asphalt
oder auf Radpisten
RACING SPORT DB CX fur Cyclocross-Rädern
Fulcrum wheels s.r.l.
Via Enrico Fermi 13 - 36057 Arcugnano (Vi) - ITALY
tel. [phone]
fax [phone]
www.fulcrumwheels.com
DB
1
A
BB
A
M
2
3
A
5
6
ATTENZIONE! NOTA PER MECCANICI SPECIALIZZATI
PER LE ISTRUZIONI DI ASSEMBLAGGIO, MANUTENZIONE E SOSTITUZIONE CERCHI, RAGGI E MOZZI RIVOLGETEVI A UN SERVICE
CENTER FULCRUM O AL VOSTRO PARTNER COMMERCIALE FULCRUM.
ATTENTION! NOTE FOR SPECIALIZED MECHANICS
CONTACT YOUR FULCRUM SERVICE CENTER FOR THE INSTRUCTIONS FOR ASSEMBLING, MAINTAINING AND REPLACING RIMS,
SPOKES AND HUBS, OR YOUR FULCRUM DEALER.
ACHTUNG! HINWEIS FÜR DEN FAHRRADMECHANIKER
WENDEN SIE SICH FÜR DIE ANWEISUNGEN ZUM ZUSAMMENBAU, ZU WARTUNG UND ERSATZ VON FELGEN, SPEICHEN UND
NABEN AN IHREN FULCRUM -VERTRIEBSPARTNER ODER IHREN FULCRUM SERVICE CENTER NACH.
5/7 N.m
5/7Nm
(44/62 in.lbs)
7
C
B
D
UT -BB080
40 N.m - 29.5 lb.ft
D
C
B
CHIUDERE
SCHLIESSEN
CLOSE
4
30-50 Nm
(266-443 in.lbs)

ATTENTION!
Lisez avec attention les instructions reportées dans ce manuel, de manière à les comprendre et appliquer correctement. L’inobservance des indications reportées dans ce manuel
peut provoquer des dommages au produit et, en conséquence, des accidents, des lésions physiques, même mortelles. Ce manuel fait partie intégrante des roues et doit être
conservé dans un endroit sûr pour d’éventuelles consultations futures.
COMPÉTENCES MÉCANIQUES - La plupart des opérations d’entretien et réparation des roues nécessitent des compétences spécifiques, de l’expérience et des outils adéquats. Une
simple prédisposition pour la mécanique peut ne pas suffire pour opérer correctement sur vos roues. Si vous n’êtes pas sûr de votre capacité à effectuer ces opérations, adressez-vous
à du personnel qualifié.
USAGE PRÉVU - Cet article Fulcrum® a été conçu et fabriqué pour n’être monté et utilisé que sur des vélos de course ou de cyclo-cross (si le sigle CX est reportée sur la roue), en
excluant expressément les autres types d’application. Tout autre usage du présent article (tels que – pour ne citer que quelques exemples –tandem, cross-country, all mountain/enduro,
off-road acrobatique, downhill, four-cross, freeride, free-style ou n’importe quelle autre discipline d’off-road extrême, comme d’après la définition UCI) risque de provoquer un accident,
des blessures ou même la mort et doit, par conséquent, être considéré comme impropre, inapproprié et déconseillé.
DURÉE DE VIE - USURE - CONTRÔLES À EXÉCUTER - La durée de vie des roues Fulcrum® dépend de nombreux facteurs, comme, par exemple, le poids de l’utilisateur, les pneus utilisés
et les conditions d’utilisation. Les chocs, les chutes et, plus généralement, une utilisation inadéquate peuvent compromettre l’état structural des roues, en réduisant, même considérable-
ment, leur durée de vie. De plus, certains composants sont, avec le temps, sujets à usure. Nous vous conseillons de faire contrôler régulièrement les roues par un mécanicien qualifié afin
de vérifier la présence de criques, déformations, signes de fatigue ou usure (pour mettre en évidence les criques sur les pièces en aluminium, il est recommandé d’utiliser des liquides
pénétrants ou d’autres révélateurs de microfissures). Si le contrôle met en évidence des déformations, des criques, des signes de choc ou de fatigue, aussi infimes soient-ils, remplacez
immédiatement le composant; agissez de la même façon pour les composants très usés. La fréquence des contrôles dépend de nombreux facteurs; contactez un représentant de Fulcrum
wheels s.r.l. pour choisir l’intervalle le plus adapté à vos nécessités.
•Si vous pesez plus de 109 kg/240 lbs nous vous recommandons de ne pas utiliser ces roues. L'inobservance de cet avertissement peut provoquer des dommages irre-
versible du produit.
• Si vous pesez plus de 82 kg/180 lbs, il faudra être plus attentif et faire contrôler le vélo plus fréquemment (par rapport à qui pèse moins de 82 kg/180 lbs). Avec votre
mécanicien, assurez-vous que les produits que vous avez choisis sont adaptés à l’utilisation prévue et fixez avec lui la fréquence des contrôles.
Remarque: Les outils fournis par d’autres fabricants de roues similaires aux roues Fulcrum® peuvent ne pas être compatibles avec les roues Fulcrum®. De même, les outils fournis par
Fulcrum Wheels S.r.l. peuvent ne pas être compatibles avec les composants/roues d’autres fabricants. Avant d’utiliser les outils d’un fabricant sur des composants/roues qui ne sont
pas de sa production, vérifiez toujours leur compatibilité avec votre mécanicien ou en contactant le fabricant de l’outil. Ne pas s’assurer de la compatibilité entre outils et composants
peut déterminer le fonctionnement incorrect ou la rupture du composant et, en conséquence, des accidents et des lésions physiques, même mortelles.
L’utilisateur de ces roues Fulcrum® reconnaît explicitement que l’utilisation du vélo peut comporter des risques comme, entre autres, le fonctionnement incorrect de l’un des compo-
sants du vélo, et que ces risques peuvent provoquer des accidents et des lésions physiques même mortelles. En achetant et en utilisant ces roues Fulcrum®, l’utilisateur assume et/
ou accepte expressément, volontairement et consciemment ces risques, y compris, mais pas uniquement, le risque de négligence passive ou active de la part de Fulcrum S.r.l., c’est-
à-dire de vices cachés, latents ou évidents, et soulève Fulcrum S.r.l. de toute responsabilité, jusqu’à la limite maximum admissible par la Loi, pour tout dommage qui peut en dériver.
Pour tout autre renseignement, contactez votre mécanicien ou le revendeur Fulcrum® le plus proche.
Veuillez noter que ce manuel signale à plusieurs endroits le risque d’accidents. Nous vous prions de tenir présent qu’un accident peut provoquer des dommages à votre vélo
et, plus important, des lésions personnelles, même mortelles, pour vous ou pour d’autres personnes impliquées. Veuillez toujours respecter les avertissements de sécurité
et les instructions reportés dans ce manuel.
警告!
この取扱説明書の指示をよく読んで、理解し、従ってください。この取扱説明書の指示に従わない場合、製品が破損し、事故や身体損傷、死亡の原因になることがあります。この取扱説明
書はホイールの重要な一部です。いつでも参照できるように安全な場所に保管してください。
メカニックの資格 - 自転車に関する多くの点検や補修作業には、特別な知識や工具、経験が必要になります。一般的な機械に対する知識だけでは、正しく自転車を点検したり、補修した
りするためには十分とはいえません。ご自身の点検、補修の能力について少しでも疑問があれば、適切な技術のある販売店にご相談ください。
想定された使用 - このフルクラム® 製品は、“レース” や “シクロクロス” （この場合、CXのマークが付いています） 自転車専用に設計、製造されており、他の目的に使用することはできませ
ん。この製品を異なった目的 （例えば、タンデム、クロス・カントリー、オールマウンテン/エンデューロ、オフロード・アクロバット、ダウンヒル、フォークロス、フリーライド、フリースタイル、
その他UCIによって規定されているエクストリーム・オフロード・サイクリング。しかし、必ずしもそれらに限定されません） で使用すると、事故や身体損傷、死亡の原因になることがありま
す。そのため、そのような使用は全く不適切であり、目的に適合せず、推奨されていません。
製品寿命 - 磨耗 - 点検の必要性 - フルクラム® ホイールの製品寿命は、ライダーの体格、使用するタイヤ、乗車する条件など、多くの要因に左右されます。一般的に、衝撃、落車、不適切
な使用、過酷な使用は、ホイールの完成された構造を傷つけ、製品寿命を著しく縮めることになります。ホイールの構成部品の中には時間が経つと消耗するものもあります。ホイールに亀
裂や変形、疲労や消耗の兆候がないか、適切なメカニックによって定期的に検査してください （アルミ部品の亀裂を探しだす探傷剤などの使用をお勧めします)。検査によって変形や亀
裂、衝撃や圧力を受けた跡が見つかった場合、それがどんなに小さいものでも、すぐにその構成部品を交換してください。過度に疲労した構成部品もすぐに交換してください。検査の頻度
は多くの要素に左右されます。フルクラム® 正規販売店で、適切なスケジュールを確認してください。
・ 体重が109Kg （240 lbs） 以上ある場合は、本製品を使用しないでください。この警告に従わない場合、製品が損傷し、修復できない場合があります。
・ 体重が82Kg （180lbs） 以上ある場合は特に注意し、それ以下の場合よりも頻繁に検査を行う必要があります。選択したホイールが使用目的に合っているか、どれくらいの頻度で検
査を行うかを決めるにあたっては、正規販売店にご相談ください。
注意： フルクラム® ホイールに類似したホイール用として、他製造元が供給している工具の中には、フルクラム® ホイールに合わないものがあります。同様に、フルクラム・ホイールズ s.r.l.
が供給している工具の中には、他メーカーの構成部品/ホイールに使えない場合があります。ある製造元によって供給されている工具を他製造元の構成部品/ホイールに使用する前に
は、必ず正規販売店、または工具製造元にその適合性をご確認ください。
フルクラム® ホイールを利用する使用者は、自転車の乗車には固有のリスクがあることを明確に認識するものとします。この危険には、自転車の構成部品が故障し、事故や身体損傷、死亡
を引き起こす危険も含まれます （ただしこれに限定されません)。使用者は、フルクラム® 製品を購入し、使用することで、明白にかつ自主的、承知の上で、フルクラム・ホイールズ s.r.l. の受
動的、能動的過失、または隠れた、潜在的な、または明白な製品瑕疵に限定されない、これらのリスクを受け入れ、または認識していることになります。そして、結果として生ずるいかなる損
害に対しても、法律によって許されている最大限の範囲で、フルクラム・ホイールズ s.r.l. が保護されていることに同意しています。
ご質問がございましたら、お近くのフルクラム® 正規販売店にお問い合わせください。
この取扱説明書の中では一貫して、「事故」 が起こる可能性について言及しています。どんな事故でも、自転車を損傷させる可能性があります。それ以上に重要なことは、運転者や第三者
に身体損傷を負わせたり、死亡の原因になる可能性があるということです。必ずこの取扱説明書にあるすべての警告と指示に従ってください。
1 - CONSEILS DE SECURITE
• Assurez-vous que le blocage rapide est réglé correctement (voir feuille d’instruc-
tions “Quick Release”). Faites rebondir le vélo sur le sol pour vérifier s’il y a des
pièces desserrées.
• Assurez-vous que les pneus sont gonflés à la pression correcte et qu’il n’y a aucun
dommage sur la bande de roulement ou sur les flancs.
• Assurez-vous qu’aucun rayon n’est endommagé ou desserré.
• Assurez-vous que les roues sont parfaitement centrées. Faites tourner la roue
pour vérifier qu’elle n’est pas déformée verticalement ou horizontalement et qu’en
tournant elle ne touche pas les patins de frein.
• Assurez-vous que les câbles et les patins de frein sont en bon état.
• Contrôlez que les freins fonctionnent correctement avant de débuter la course.
• Contrôlez que les catadioptres sont solidement montés et propres.
• Apprenez et respectez pendant la course les normes cyclistes locales et la signa-
lisation routière.
UTILISEZ LE VELO UNIQUEMENT SI TOUS LES CONTROLES ENUMERES
CI-DESSUS ONT EU UN RESULTAT POSITIF!
• Respectez scrupuleusement le programme d’entretien périodique (Voir Chapitre 7).
• Utilisez toujours des pièces de rechange d’origine Fulcrum®.
• Les éventuelles pièces pliées ou endommagées suite à des chocs ou accidents
doivent être remplacées par des pièces de rechange d’origine Fulcrum®; n’essayez
pas de les réparer.
• Portez des vêtements adhérents et qui vous rendent facilement visibles (couleurs
fluorescentes ou couleurs claires).
• Évitez de rouler la nuit car il est plus difficile d’être vu et de distinguer les obstacles
sur la route. Si vous utilisez le vélo la nuit, équipez-le d’éclairage et catadioptres
adéquats.
• En cas d’utilisation du vélo sur chaussée mouillée, rappelez-vous que la puissance
des freins et l’adhérence des pneus au sol diminuent considérablement, en rendant
le contrôle du vélo plus difficile. De plus, n’oubliez pas que la surface de freinage
sèche progressivement pendant la freinée, ainsi la puissance de freinage peut varier
brusquement. Afin d’éviter des risques d’accidents lorsque vous roulez sur chaussée
mouillée, soyez plus prudent.
• Fulcrum wheels s.r.l. vous recommande de toujours porter le casque de protec-
tion, de l’attacher correctement et de vous assurer qu’il est homologué pour le pays
d’utilisation.
2 - CARACTERISTIQUES TECHNIQUES
2.1 - CARACTERISTIQUES TECHNIQUES DE LA ROUE
2.2 - CARACTERISTIQUES TECHNIQUES DES RAYONS
ATTENTION!
N’achetez que des rayons d’origine et du type correspondant à votre modèle de
roue. Utiliser des rayons qui ne sont pas adaptes peut être cause de accidents,
lésions physiques ou la mort.
ATTENTION!
Pour vérifier si la roue est correctement tendue, il faut utiliser un testeur de ten-
sion: ne pas se fier à la tension perçue manuellement. Il est donc fondamental de
faire remplacer les rayons dans un Fulcrum Store, un Service Center Fulcrum ou
un mécanicien spécialisé dans le montage ou l'entretien des roues Fulcrum. Les
codes détaillés des rayons figurent dans le catalogue des pièces détachées, que
l'on peut télécharger sur le site www.fulcrumwheels.com.
3 - PNEUMATIQUES
3.1 - PNEUMATIQUES POUR UTILISATION SUR ROUTE
ATTENTION! Compatibilité jante/pneu
Les jantes Fulcrum®sont fabriquées avec une précision dimensionnelle élevée. Si
le montage du pneu sur une jante Fulcrum®s’effectue trop aisément, il se peut
que le pneu soit trop grand et qu’il n’adhère donc pas correctement à la jante,
tandis que si le montage s’effectue trop difficilement, il se peut que le pneu soit
trop petit.
Nous vous conseillons donc de n’utiliser que des pneus de qualité élevée à monter
à l’aide de démonte-pneus spécifiques et dont le montage nécessite un effort
raisonnable. L’application de talc sur le pneu facilite les opérations d’installation.
L’utilisation d’un pneu qui n’adhère pas correctement à la jante peut provoquer
sa rupture imprévue et, en conséquence, des accidents et des lésions physiques,
même mortelles.
• La roue que vous venez d'acheter est conçue pour des pneus (clincher).
• Avant de monter les pneus, installez sur la jante le ruban fond de jante de protec-
tion en utilisant exclusivement le ruban fourni.
• Avant de monter les pneus pour usage sur route, vérifier que le diamètre indiqué
sur le pneu est bien 622 mm.
• Utilisez des chambres à air équipées d'une valve longue (43 mm au moins).
3.2 - PNEUMATIQUES POUR CYCLO-CROSS
• Les roues RACING SPORT DB ont été conçus pour monter des pneumatiques
pour cyclo-cross jusqu’à 50 mm.
• Nous vous recommandons de respecter les pressions indiquées sur le pneumati-
que pour cyclo-cross.
ATTENTION!
Si le pneu n'est pas monté correctement, il peut brusquement se dégonfler, éclater
ou encore se décrocher et par conséquent provoquer des accidents, des lésions
physiques ou la mort.
3.3 - INSTALLATION DU PNEU
Faites attention à ne pas endommager ou dans tous les cas à ne pas plier la jante
durant l’installation du pneu.
• Introduisez un côté du pneu dans le logement réservé à cet effet sur la jante (Fig.
1).
• Positionnez la chambre à air entre la jante et le pneu en commençant par introdu-
ire la valve dans le trou pratiqué sur la jante.
• Pour monter correctement la chambre à air et le pneu sur la jante, on doit premie-
rement gonfler légèrement la chambre à air.
• Ensuite, monter manuellement la chambre à air et le pneu sur la jante, en veillant
à ce que la chambre à air soit positionnée correctement à l’intérieur du pneu et que
le pneu soit, à son tour, positionné correctement sur la jante.
• Introduisez le deuxième bord du pneu dans le logement de la jante.
À ce point, on peut procéder au gonflage de la chambre à air jusqu’à atteindre la
pression d’utilisation correcte. Gonfler la chambre à air lentement en s’assurant que
celle-ci et le pneu restent en position correcte sur la jante.
ATTENTION!
Contrôlez si la piste de freinage sur le flanc de la jante présente des signes d’usu-
re, des endommagements ou des déformations. Une jante endommagée peut se
casser brusquement et provoquer des accidents et des lésions physiques, même
mortelles.
3.4 - GONFLAGE ET DEGONFLAGE DE LA ROUE
• Pour gonfler le pneu: enlevez le bouchon, dévissez la valve et gonflez en utilisant
un compresseur ou une pompe équipée d'un manomètre pour obtenir la pression
souhaitée. Revissez la valve avant de refermer le bouchon.
• Pour dégonfler le pneu: enlevez le bouchon, dévissez légèrement la valve et
appuyez-y dessus jusqu'à ce que vous ayez obtenu la pression que vous souhaitez.
Revissez la valve avant de remettre le bouchon.
ATTENTION!
Ne jamais dépasser la valeur maximale de pression conseillée par le fabricant
du pneu.
AVERTISSEMENT!
Une pression excessive réduit l’adhérence du pneu à la chaussée et augmente
le risque d’éclatements imprévus.
En revanche, une pression trop basse réduit les performances de la roue et
augmente le risque que le pneu se dégonfle de manière imprévue. De plus, une
pression trop basse peut provoquer des dommages à la jante et son usure précoce.
ATTENTION!
Une pression incorrecte du pneu peut entraîner sa rupture ou la perte du
contrôle du vélo et provoquer des accidents et des lésions physiques, même
mortelles.
4 - MONTAGE DE LA ROUE SUR LE CADRE
Ces roues sont compatibles avec différents systèmes de blocage de l'axe.
4.1 - ROUE AVANT
• Si le montage de la roue AVANT est prévu pour être effectué en « Quick
Release » , suivre les instructions « Quick Release » fournies avec la roue.
• Si le montage de la roue AVANT est prévu pour être effectué avec un axe pas-
sant HH15, suivre les instructions de montage fournies par le fabricant du vélo
ou de la fourche.
4.2 - ROUE ARRIERE
Voir manuel d’instructions et d’entretien “Quick Release”.
5 - MONTAGE ET DEMONTAGE DES PIGNONS
5.1 - CASSETTES 9S, 10S, 11S DE SHIMANO INC. ET CASSETTE OG
SRAM CORPORATION (sur corps RL Fulcrum®pour cassettes 9/10/11s de
Shimano Inc. et cassette OG 1070 - 1090 de Sram Corporation)
5.1.1 - MONTAGE
•Pignons de Shimano Inc.
1) Insérez les pignons sur le corps roue libre en contrôlant que:
- la surface avec le nom du groupe de chaque pignon est orientée vers l’extérieur
du corps roue libre;
- la saillie la plus large du pignon (A - Fig. 2) est alignée avec la rainure la plus
large du corps roue libre (B - Fig. 2).
Important!
Sur les corps de roue libre 11s, il faut utiliser l’adaptateur (M - Fig.3) pour les
groupes de pignons 9s et 10s du Shimano Inc. et Sram Co. uniquement (l'adap-
tateur ne doit pas être utilisé sur les groupes de pignons 11s du Shimano Inc.).
Cet adaptateur (M - Fig.3) doit être introduit sur le corps de roue libre avant le
groupe de pignons 9s et/ou 10s et/ou avant une quelconque rondelle éventuel-
lement fournie avec le groupe pignons 9s et/ou 10s.
Concernant les instructions pour le montage, le démontage et l’entretien, consul-
ter la notice fournie par le fabricant du groupe pignons.
2) À l’aide de l’outil TL-LR15 de Shimano Inc. ou de l’outil FR-5 de Park Tool Co.
(B - Fig. 4), serrez la bague (C - Fig. 4) sur le corps roue libre avec une force de
30-50 Nm (266-443 in.lbs).
•Pignons Sram Corporation
1) Les pignons sont prémontés sur un support (A - Fig. 5).
2) Insérez le support sur le côté du corps roue libre, alignez les rainures avec les
saillies, puis poussez les pignons sur le corps roue libre et extrayez le support (A)
du moyeu (Fig. 5).
3) À l’aide de l’outil TL-LR15 de Shimano Inc. ou de l’outil FR-5 de Park Tool Co.
(B - Fig. 4), serrez la bague (C - Fig. 4) sur le corps roue libre avec une force de
30-50 Nm (266-443 in.lbs).
5.1.2 - DEMONTAGE
• Démontez la bague (C - Fig. 6) en utilisant l’outil TL-LR15 de Shimano Inc. ou
l’outil FR-5 de Park Tool Co. (B - Fig. 6) et une clé à chaîne (par ex. Shimano Inc.
TL-SR20 - D - Fig. 10).
• Retirez les pignons du corps roue libre.
6 - FREINS
Consultez le feuillet d’instructions fourni par le producteur des freins.
7 - ENTRETIEN PERIODIQUE DES ROUES
• Après chaque sortie, vérifiez l'état des pneus ainsi que la pression de gonflage.
ATTENTION!
L'utilisation de roues qui présentent un voilage et/ou des rayons cassés et/ou
endommagés peut être cause de accidents, lésions corporelles voire la mort.
• Faites graisser périodiquement les moyeux par un mécanicien qualifié.
Définissez avec votre mécanicien habituel l’intervalle de graissage le plus adapté
à vos besoins (à titre indicatif: tous les 2.000÷5.000 km).
• Tous les 10.000÷20.000 km (5.000 - 10.000 km pour RACING SPORT DB CX),
faites contrôler et graisser les moyeux par un mécanicien qualifié.
• Faites vérifier périodiquement la tension des rayons, le centrage et l’angle
d’inclinaison des roues par un mécanicien qualifié.
• Faites exécuter périodiquement le graissage des roulements des moyeux, de
leurs billes et du mécanisme de roue libre.
• Faites également contrôler périodiquement toutes les pièces sujettes à usure
(jantes, roulements des moyeux, patins de frein) et, si nécessaire, faites-les rem-
placer.
• Les délais et les kilométrages sont donnés purement à titre indicatif et peuvent
changer même de manière significative en fonction des conditions d'utilisation ainsi
que de l'intensité de votre activité (exemple: compétition, pluie, routes salées,
poids de l’utilisateur etc.). Contactez votre mécanicien pour établir la fréquence
correspondant à vos conditions d'utilisation.
7.1 - NETTOYAGE DES ROUES
• Le saleté endommagent gravement le vélo et ses composants. Nettoyez et
essuyez avec soin votre vélo après l’utilisation.
• Ne lavez jamais votre vélo avec un jet d’eau à haute pression. Evitez impérati-
vement les éponges abrasives ou métalliques. Lavez votre vélo et les composants
Fulcrum® en les nettoyant délicatament avec eau et savon neutre.
• Lubrifier de nouveau soigneusement les pièces avec un lubrifiant spécifique.
L’utilisation d’un lubrifiant de qualité inférieure ou non adapté peut abîmer la
chaîne et provoquer une usure excessive ou endommager la transmission.
• Nettoyer avec soin les résidus de lubrifiant éventuellement présents sur le vélo et
sur le sol. Les opérations de lubrification achevées, dégraisser SOIGNEUSEMENT
la piste et les patins des freins.
ATTENTION!
Les milieux salins (par exemple les routes salées l’hiver et les zones à proximité
de la mer) peuvent provoquer des phénomènes de corrosion galvanique sur
la plupart des composants exposés du vélo. Afin de prévenir des dommages,
anomalies de fonctionnement et accidents, rincer, nettoyer, essuyer et lubrifier
de nouveau avec soin tous les composants sujets à ce phénomène.
7.2 - TRANSPORT ET STOCKAGE
Quand vous transportez la roue séparément du vélo ou si vous prévoyez de ne pas
l’utiliser pendant longtemps, rangez la roue dans une housse afin de la protéger des
chocs et de la saleté.
ADVERTENCIA!
Una presión excesiva reduce la adherencia del neumático a la carretera y
aumenta el riesgo de que el neumático pueda explotar de repente.
Una presión demasiado baja reduce las prestaciones de la rueda y aumenta la
posibilidad que el neumático se desinfle de repente y sin darse cuenta. Una
presión demasiado baja podría además causar daños y el desgaste prematuro
de la llanta.
¡ATENCIÓN!
Una presión del neumático no correcta podría causar la rotura del neumático o
la pérdida de control de la bicicleta y ser causa de accidentes, lesiones físicas
o muerte.
4 - MONTAJE DE LA RUEDA EN EL CUADRO
Estas ruedas son compatibles con distintos sistemas de fijación del eje.
4.1 - RUEDA DELANTERA
• En caso de que la rueda DELANTERA esté preparada para el montaje con
"Quick Release", siga las instrucciones "Quick Release", proporcionadas con
la rueda.
• En caso de que la rueda DELANTERA esté preparada para el montaje con eje
pasante HH15, siga las instrucciones de montaje proporcionadas por el fabrican-
te de la bicicleta o de la horquilla.
4.2 - RUEDA TRASERA
Ver Manual de Uso y de Manutención “Quick Release”.
5 - MONTAJE Y DESMONTAJE DE LOS PIÑONES
5.1 - PIÑONES 9S, 10S, 11S DE SHIMANO INC. Y PIÑONES DE SRAM
CORPORATION (en cuerpo RL Fulcrum®para piñones 9/10/11s de
Shimano Inc. y piñones OG 1070 - OG 1090 de Sram Corporation)
5.1.1 - MONTAJE
•Piñones Shimano Inc.
1) Insertar los piñones en el cuerpo RL y verificar que:
- la superficie con el nombre del grupo de cada piñón esté orientada hacia el
exterior del cuerpo RL.
- el perfil más ancho del piñón (A - Fig. 2) esté alineado con la ranura más ancha
del cuerpo RL (B - Fig. 2).
Importante!
Con los cuerpos de rueda libre 11s, utilice el adaptador (M - Fig.3) solo para
grupos de piñones 9s y 10s de Shimano Inc. y Sram Co. (el adaptador no se
debe utilizar con los grupos de piñones 11s de Shimano Inc.).
Este adaptador (M - Fig. 3) se debe introducir en el cuerpo de rueda libre antes
del grupo de piñones 9s y/o 10s y/o de cualquier eventual arandela suministrada
con el grupo de piñones 9s y/o 10s.
Para ver las instrucciones de montaje, desmontaje y mantenimiento, consulte la
hoja de instrucciones suministrada por el fabricante del grupo de piñones.
2) Apretar la virola (C - Fig. 4) en el cuerpo de la rueda libre a 30-50 Nm (266-
443 in.lbs), con el auxilio de la herramienta TL-LR15 de Shimano Inc. o de la
herramienta FR-5 de Park Tool Co. (B - Fig. 4).
•Piñones Sram Corporation
1) Los piñones se preensamblan en un soporte (A - Fig. 5).
2) Instalar el soporte en el lado del cuerpo de la rueda libre, alinear los perfiles
con ranuras, empujar los piñones hacia el cuerpo de la rueda libre y extraer el
soporte (A) del buje (Fig. 5).
3) Apretar la virola (C - Fig. 4) en el cuerpo de la rueda libre a 30-50 Nm (266-
443 in.lbs), con el auxilio de la herramienta TL-LR15 de Shimano Inc. o de la
herramienta FR-5 de Park Tool Co. (B - Fig. 4).
5.1.2 - DESMONTAJE
• Desmontar la virola (C - Fig. 6) por medio de la herramienta TL-LR15 de
Shimano Inc. o de la herramienta FR-5 de Park Tool Co. (B - Fig. 6) y una llave
con cadena (por ej.: Shimano Inc. TL-SR20 - D - Fig. 6).
• Extraer los piñones del cuerpo RL.
6 - FRENOS
Hacer referencia a la hoja de instrucciones entregada por el productor de los frenos.
7 - MANTENIMIENTO PERIÓDICO DE LAS RUEDAS
• Después de cada salida controlar el estado de las cubiertas y la presión de inflado.
¡ATENCIÓN!
El uso de ruedas no centradas correctamente o con radios rotos y/o dañados
puede provocar accidentes, lesiones o muerte.
• Haga lubrificar periódicamente los bujes por un mecánico especializado.
Identifique con su mecánico de confianza el intervalo de lubrificación más ade-
cuado a sus exigencias (indicativamente cada 2.000-5.000 km).
• Cada 10.000-20.000 km (5.000-10.000 km para RACING SPORT DB CX) haga
controlar y engrase los bujes por un mecánico especializado.
• Llevar la bicicleta a un mecánico especializado periódicamente, para que lubri-
que los rodamientos de los bujes, las bolas de los rodamientos y el mecanismo
rueda libre.
• Haga verificar además periódicamente todas las partes susceptibles a desga-
ste (llantas, cojinetes de los bujes, zapatas de freno) y, cuando sea necesario,
sustitúyalas.
• Un mecánico especializado debería controlar periodicamente la tensión de los
radios, el centrado y la inclinación lateral de las ruedas.
• Los periodos y kilometrajes son puramente indicativos y se modificarán sen-
siblemente incluso en función de las condiciones de uso y de la intensidad de
su actividad (ejemplo: competición, lluvia, carreteras con sal, peso del usuario
etc.). Contactar un representante de Fulcrum wheels s.r.l. para identificar el
intervalo más adecuado.
7.1 - LIMPIEZA DE LAS RUEDAS
• La suciedad provocan daños graves en la bicicleta y en sus componentes.
Limpien y sequen su bicicleta muy bien después de usarla.
• No lavar jamás vuesta bicicleta con agua a presión. No utilizar nunca estropa-
jos abrasivos ni metálicos. Lavar vuestra bicicleta y los componentes Fulcrum®
limpiándolos delicádamente con agua y jabón neutro.
• Volver a lubricar con cuidado los componentes utilizando un lubricante especifico.
El uso de un lubricante de escasa calidad y no idóneo puede comprometer la inte-
gridad de la cadena y causar un desgaste excesivo o daños al sistema.
• Limpiar con cuidado el residuo de lubricante sobre la bicicleta o en el suelo. Al
final de las operaciones de lubricación, desengrase MINUCIOSAMENTE la pista
de freno de las ruedas y las zapatas de freno.
¡ATENCIÓN!
Los ambientes salinos (por ejemplo, las carreteras en invierno y las zonas cer-
canas al mar) pueden causar corrosión galvánica en la mayoría de los compo-
nentes de la bicicleta. Para prevenir daños, malfuncionamientos y accidentes,
enjuagar, limpiar, secar y volver a lubricar con esmero todos los componentes
expuestos.
7.2 - CÓMO SE TRANSPORTA Y SE GUARDA LA RUEDA
Al transportar la rueda separada de la bicicleta o en caso de prever un período
de inactividad, se recomienda guardarla en una bolsa para ruedas, a fin de pro-
tegerla contra golpes y suciedad.
警告!
正しい空気圧でタイヤに空気を入れないと、自転車の操縦を誤ったり、操縦不能になり、
事故や身体損傷、死亡の原因になることがあります。
4 - ホイールのフレームへの取り付け
この製品は、複数のアクスル固定システムに適合しています。
4.1 - フ ロ ン ト・ホ イ ー ル
・ フロント・ホイールが “クイック・リリース” で固定するように設定されている場合
は、ホイールに付属している “クイック・リリース” 取扱説明書の指示に従ってくださ
い。
・ フロント・ホイールがHH15スルー・アクスルで固定するように設定されている場
合 は、自転車やフォーク製造元が作成した取扱説明書の指示に従ってください。
4.2 - リ ア・ホ イ ー ル
“クイック・リリース” の取扱説明書をご覧ください。
5 - スプロケットの取り付けと取り外し
5.1 - シマノ社の 9s、10s、11s スプロケットとスラム社スプロケット （シマノ社
の 9 / 10 / 11s スプロケット用、スラム社のOG 1070-OG1090スプロケッ
ト用フルクラム® FWボディ)
5.1.1 - 取り付け
• シマノ 社 スプ ロ ケット
1 ) ス プ ロ ケ ット を フリ ー ホ イー ル・ボ デ ィ に 合 わ せ 、次 の 点 を チ ェ ッ クし ま す：
-スプロケットのグループの名前が付いた面がフリーホイール・ボディの外側を向いて
いること。
-スプロケットの最も幅の広い溝 （A - 図2） が、フリーホイール・ボディの最も幅の広
い溝 （B - 図2） と位置が合っていること。
重要!
11s フリーホイール・ボディに、シマノ社、あるいはスラム社製 9s、10sスプロケット・
セットを取り付ける際は、アダプター （M - 図3） を使用します （シマノ社11s スプロ
ケット・セットを 使 用 する 際 は 、アダプタ ー は 必 要 ありま せん ) 。
アダプター （M - 図3） は 9s、10s スプロケット・セット用フリーホイール・ボディに、
または 9s、10s スプロケット・セットに付属されているワッシャーに、必ず取り付ける
必 要 があります。
スプロケット・セットの取り付け、取り外し、メンテナンス作業については、スプロケッ
ト・セット製造元が用意している取扱説明書をご覧ください。
2） シマノ社の工具 TL-LR15、またはパーク・ツール社の工具 FR-5 （B - 図4） を使
用し、ロックリング （C - 図4） を、30～50 N.m （266 ～ 443 in.lbs） のトルクで
締 め 込 み 、ス プ ロ ケ ット を フ リ ー ホ イ ー ル・ボ デ ィ に 取 り 付 け ま す 。
・ スラム 社 ス プ ロ ケット
1） スプロケットはサポートの上で、あらかじめアッセンブルされています （A - 図5)。
2） サポートを溝に合わせて、フリーホイール・ボディに挿入します。スプロケットをフ
リーホイール・ボディに押し付け、サポート （A） をハブから抜き取ります （図5)。
3） シマノ社の工具 TL-LR15、またはパーク・ツール社の工具 FR-5 （B - 図4） を使
用し、ロックリング （C - 図4） を、30 ～ 50 N.m （266 ～ 443 in.lbs） のトルクで
締 め 込 み 、ス プ ロ ケ ット を フ リ ー ホ イ ー ル・ボ デ ィ に 取 り 付 け ま す 。
5.1.2 - 取り外し
・ シマノ社の工具 TL-LR15、またはパーク・ツール社の工具 FR-5 （B - 図6） と、
チェーン工具 （例えば、シマノ社 TL-SR20 – D - 図6） を使用し、ロックリング （C
- 図6） を取り外します。
・ フリ ー ホ イ ー ル・ボ ディ か ら ス プ ロ ケ ット を 取 り 外 し ま す。
6 - ブレーキ
各製造元によって用意された取扱説明書をご覧ください。
7 - 定期的なホイール・メンテナンス
• 初めてホイールを使用した後は、ホイール寸法や円形状に狂いが出ていないかを確認
してくだ さい 。
警告!
センターが正しく出ていないホイールや、スポークが破損したり損傷しているホイール
を使用すると、事故や身体損傷、死亡の原因になることがあります。
・ 毎回乗車する前に、タイヤの状態と空気圧を確認してください。
・ 定期的に自転車を技術のある正規販売店に持ち込み、ハブに注油を行ってくださ
い。どのような点検スケジュールが最適かは、正規販売店にご相談ください （2,000
～ 5,000 km毎 / 1,200 ～ 3,000 マイル毎)。
・ 10,000～20,000 km / 6,000～12,000 マイル毎に (RACING SPORT DB
CX の場合は、5,000～10,000 km / 3.000～6.000マイル毎に)、自転車を正規
販売店に持ち込み、ハブの点検、交換、注油を行ってください。
・ 定期的に、すべての構成部品が摩耗していないかを正規販売店で確認し （リム、ボ
ール・ベアリング、ブレーキ・パッドなど)、必要に応じて、交換します。
・ 定期的に自転車を技術のある正規販売店に持ち込み、ハブ、ハブ・ベアリング、フリ
ー ホ イー ル 周 りに 注 油 を 行 ってください 。
・ 少なくとも一カ月に一度、自転車を正規販売店に持ち込み、スポーク・テンション、
ホイール・センター、ホイール・ディッシュを点検し、必要に応じて調整してください。
・ 点検の頻度は使用した期間と走行した距離を反映し、使用状況や使用強度 （レー
ス、雨、塩分の多い冬の道、ライダーの体重など） によって大きく変わります。どのよう
なスケジュールが最適かは、お買い上げの正規販売店にご相談ください。
7.1 - ホイールの洗浄
・ 土や泥は自転車とその構成部品を著しく損傷させます。そのような状況で使用した
場合は、徹底的に洗浄し、乾燥させてください。
・ 圧力を掛けた水を吹き付けることは、絶対にしないでください。研磨剤や金属スポ
ンジは絶対に使用しないでください。自転車とフルクラム® 構成部品は、水と自然な
石鹸ですみずみまで拭き、洗浄してください。
・ 目的に合った潤滑油を使用し、慎重に構成部品に注油します。低品質の潤滑油や
不適切な潤滑油を使用すると、チェーンが損傷し、システムが過度に摩耗したり、損
傷することが あります。
• 自転車と作業を行った床から、余分な油を十分に取り除きます。
• 注油作業の最後に、リムのブレーキ面とブレーキ・パッドに付いた油を慎重に取り
除 き ま す 。
警告!
塩水の多い環境 （冬の道路や海に近い場所） は、多くの自転車部品を腐食させる原
因になります。損傷や動作不良、事故を避けるためにも、きれいに洗浄して汚れを落と
し、乾燥させた後、十分に注油してください。
7.2 - 運搬と保管
ホイールを自転車から取り外して運んだり、長期間使用しない場合、衝撃や埃から保
護 す るた め に ホイー ル バッグ に 入 れてくだ さい 。
1 - CONSEJOS PARA LA SEGURIDAD
• Controlar que el bloqueo rápido sea regulado correctamente (véase Hoja de
Instrucciones “Quick Release”). Es necesario hacer rebotar la bicicleta en el terreno
para verificar la presencia de componentes aflojados.
• Controlar que los neumáticos estén inflados con presión correcta y que la banda
de rodadura y los costados no presenten daños.
• Controlar que ninguno de los radios se encuentre dañado o aflojado.
• Controlar que las ruedas estén perfectamente centradas. Hacer girar la rueda
para verificar que ésta no se balancee hacia arriba o hacia abajo ni de un lado hacia
otro y que, al girar, no toque las zapatas de frenos.
• Controlar que los cables y las zapatas de los frenos se encuentren en buen estado.
• Controlar el correcto funcionamiento de los frenos antes de iniciar la carrera.
• Verificar que los reflectores catadióptricos hayan sido montados firmemente y
que estén limpios.
• Es necesario aprender y respetar las normas ciclísticas locales y todas las señales
de tráfico durante la carrera.
¡NO UTILIZAR LA BICICLETA EN EL CASO DE QUE NO SE HAYAN EFECTUADO
TODAS LAS COMPROBACIONES YA RESEÑADAS!
• Se recomienda ejecutar cuidadosamente el programa de mantenimiento perió-
dico (véase capítulo 7).
• Deberán utilizarse siempre recambios originales Fulcrum®.
• Los componentes que queden eventualmente doblados o dañados como con-
secuencia de golpes o accidentes, en ningún caso deberán ser reparados: por el
contrario, deberán ser sustituidos con recambios originales Fulcrum®.
• Se debe utilizar ropa adherente, que permita visualizar a la persona (colores
fluorescentes o colores claros).
• Se recomienda evitar el ciclismo nocturno, dado que dificulta la visualización por
parte de terceros y la distinción de obstáculos en el camino. En caso de utilizar la
bicicleta de noche, se recomienda equiparla con luces y reflectores catadióptricos
adecuados.
• En caso de utilizar la bicicleta en una superficie mojada, será necesario recordar
que la potencia de los frenos y la adherencia de los neumáticos sobre el terre-
no disminuyen notablemente, dificultando el control sobre la bicicleta misma.
Además, debe considerarse que a causa del progresivo secado de la superficie
frenadora durante el frenado mismo, la potencia de frenado puede variar bru-
scamente. Por lo tanto, se recomienda prestar mayor atención al conducir sobre
superficies mojadas a fin de evitar posibles accidentes.
• Fulcrum wheels s.r.l. recomienda utilizar siempre casco de protección, abrochar-
lo correctamente y verificar que el mismo haya sido homologado en el país del
usuario.
2 - ESPECIFICACIÓNES TÉCNICAS
2.1 - ESPECIFICACIÓNES TÉCNICAS DE LA RUEDA
2.2 - ESPECIFICACIÓNES TÉCNICAS DE LOS RADIOS
¡ATENCIÓN!
Comprar sólo radios originales y del tipo específico para su modelo de rueda.
L’utilización de radios non específicos puede ser causa de accidentes, lesiones
físicas o muerte.
¡ATENCIÓN!
Para valorar la tensión correcta de la rueda, es necesario utilizar un tensiómetro:
no se debe confiar en la tensión observada manualmente. Es fundamental por
tanto encargar la realización de todas las operaciones de sustitución de los radios
a un Fulcrum Store, un Centro de Servicio Fulcrum o un mecánico especializado
en el montaje y el mantenimiento de las ruedas Fulcrum. Los códigos de recambio
de los radios están disponibles dentro del catálogo de recambios descargable
desde nuestro sitio web www.fulcrumwheels.com.
3 - NEUMATICOS
3.1 - NEUMÁTICOS PARA USO EN CARRETERA
¡ATENCIÓN! Compatibilidad llanta/neumático
Las llantas Fulcrum®son realizadas con extremada precisión dimensional. Si resul-
tara demasiado fácil montar el neumático en una llanta Fulcrum®, significa que
es demasiado grande y que, por tanto, no encaja correctamente a la llanta. En
cambio, si la operación resultara muy difícil seguro que el neumático es dema-
siado pequeño. Utilizar sólo neumáticos de gran calidad que requieran el uso de
desmontables de neumáticos y un esfuerzo razonable para efectuar su montaje.
El uso de talco facilitará el montaje del neumático. El uso de un neumático que
no encaja correctamente a la llanta puede ocasionar la rotura imprevista del
neumático provocando accidentes, lesiones físicas e incluso la muerte.
• La rueda que ha comprado ha sido diseñada para montar cubiertas (clincher).
• Antes de montar la cubierta, instalar en la llanta la cinta (rim tape) de protección
en utilice exclusivamente eso en dotación.
• Antes de montar las cubiertas para uso en carretera, compruebe que el diámetro
indicado en el neumático sea de 622 mm.
• Utilizar cámaras de aire con válvula larga (al menos 43 mm).
3.2 - NEUMÁTICOS PARA CICLOCROSS
• Las ruedas RACING SPORT DB CX también están diseñadas para montar cubier-
tas para ciclocross de hasta 50 mm.
• Le recomendamos respetar las presiones máximas indicadas en el neumático
para ciclocross.
¡ATENCIÓN!
Un incorrecto montaje del neumático puede provocar un imprevisto desinflado,
explosión o despegue y ser causa de accidentes, lesiones físicas o muerte.
3.3 - MONTAJE DE LA CUBIERTA
Prestar atención a no dañar o, a no doblar ninguna parte de la llanta durante la
instalación del neumático.
• Introducir un lado de la cubierta en la sede de la llanta (Fig. 1).
• Poner la cámara de aire entre la llanta y la cubierta, metiendo primero la válvula
en el orificio de la llanta.
• Para montar correctamente la cámara de aire en la llanta, en premier lugar, es
necesario inflar levemente la cámara de aire.
• A continuación montar manualmente la cámara de aire y el neumático en la llanta,
prestando atención a fin de que la cámara quede correctamente posicionada en el
interior del neumático y, a su vez, el neumático quede correctamente posicionado
en la llanta.
• Meter el otro lado de la cubierta en el asiento de la llanta.
• A continuación será posible inflar la cámara de aire hasta alcanzar la correcta
presión de servicio. Inflar lentamente la cámara controlando que la misma y el
neumático mantengan su correcta posición respecto de la llanta.
¡ATENCIÓN!
Verifique que las paredes laterales de la llanta no presente señales de desgaste,
daños o deformaciones en la superficie de frenado. Una llanta dañada puede
romperse de repente y causar accidentes, lesiones físicas o muerte.
3.4 - INFLADO Y DESINFLADO DE LA RUEDA
• Para inflar el neumático: quitar el tapón, desenroscar la válvula e inflar utilizando
un compresor o una bomba con manómetro para obtener la presión deseada,
enroscar la válvula, y cerrar de nuevo con el tapón.
• Para desinflar el neumático: quitar el tapón, desenroscar ligeramente la válvula, y
apretarla hasta conseguir la presión deseada, enroscar la válvula, y cerrar de nuevo
con el tapón.
¡ATENCIÓN!
No supere nunca la presión máxima recomendada por el fabricante del neumáti-
co.
1 - 安全のために
・ すべてのクイック・リリースのレバー 、ナット、ボルトが 正しく調整されていることを確
認してください （“クイック・リリース” の取扱説明書をご覧ください)。自転車を地面に軽
くはずませ、緩みがないか耳と目で確認してください。
・ タイヤには適正な空気圧で空気を入れ、トレッドやサイドウォールに傷がないことを
確 認 してください 。
・ すべてのスポークに損傷や緩みがないことを確認します。
・ ホイールのセンターが 完 全に出ていることを確 認してください 。ホイールを回 転させ 、
縦方向と横方向に振れていないこと、ブレーキ・パッドに当らないことを確認してくださ
い。
・ ブレーキ・パッドとケーブルをチェックし、正しく調整されていることを確認してくだ
さい。
・ 走行を始めるときにはブレーキをテストし、正しく動作することを確認してください。
・ すべてのリフレクターをチェックし、汚れがないか、曲がっていないか、確実に固定さ
れているかを 確 認 してください 。
・ 自転車に関する法律、規則を正しく理解し、従ってください。乗車時にはすべての交
通に関する信号、標識に従ってください。
自転車に乗車する前には必ず点検を行い、問題が見つかった場合は乗車しないでくだ
さい。十分な整備を行ってから、乗車してください
・ 定期的な点検を必ず行ってください （7章をご覧ください)。
・ 必ず純正のフルクラム® スペアパーツを使用してください。
・ 曲がったり、事故や衝撃によって損傷を受けた部品は、伸ばして元に戻さないでくだ
さい。純正のフルクラム® 部品と即座に交換してください。
・ 身体に正しくフィットし、車の運転手に目立つように、ネオンカラー、蛍光色、明るい
色 のウェアを 着 用してください 。
・ 他からの視認性が悪く、路面の障害物を見つけにくい夜間の乗車は避けてください。夜間に
乗車する場合は、ヘッドライトやテールライトを自転車に装着してください。
・ 濡れた路面を走行する場合、ブレーキの制動力は大きく減少し、地面に対するタイヤのグリ
ップも著しく減少します。また、ブレーキを掛けている間にブレーキ面が乾燥し、制動力が急に
変わることがあります。そのため自転車をコントロールしたり、制動したりすることが困難にな
ります。濡れた路面を走るとき、事故を防ぐには特別の注意が必要です。
2 - 技術仕様
2.1 - ホイール技術仕様
2.2 - スポーク技術仕様
警告!
ホイールの型、モデルに対応した、純正のフルクラム® スポーク以外は決して使用しな
いでください。適正なスポークを使用しない場合、事故や身体損傷、死亡の原因になる
ことがあります。
警告!
ホイールのスポーク・テンションを正しく検 査するには、テンション・メーターが必要で
す。手の感覚だけで判断しないでください。スポーク交換に関するすべての作業は、フル
クラム® ストア™ 、フルクラム® サービスセンター、またはフルクラム® ホイールの組み
立て、メンテナンス作業に習熟したメカニックだけが行うことができます。スポークのス
ペアパーツ品番はスペアパーツ・カタログで調べることができます。スペアパーツ・カタ
ログは、ウェップサイト www.fulcrumwheels.com から、ダウンロードすることがで
きます。
3 - タイヤ
3.1 - ロード用タイヤ
警告! リムとタイヤの適合性
フルクラム® リムは、非常に正確な寸法で製造されています。タイヤが簡単にフルクラム
® リムに装着できる場合、そのタイヤは大きすぎる可能性があり、正しくリムに装着で
きないことがあります。また、装着するのが困難な場合、そのタイヤが小さすぎる可能性
があります。必ず高品質のタイヤを使用し、タイヤ・レバーを使って正しい方法で装着し
てください。タルカム・パウダーをタイヤに付けると、装着が容易になります。リムに合わ
ないタイヤを使用すると、予期しないタイヤの破損が起こり、事故や身体損傷、死亡の
原 因 に なることが ありま す。
・ この ホ イー ル は クリン チ ャ ー・タイヤ 専 用 に 設 計 さ れて い ま す。
・ タイヤを装着する前に、リムに付属されているリム・テープを装着し、それ以外のリ
ム・テ ープ は 使 用 し な い で く だ さ い 。
・ ロード用タイヤを装着する前に、タイヤの径が622であることを確認してください。
・ ロング・バルブ （最短でも 43 mm） の付いたインナー・チューブを使用してくださ
い。
3.2 - シクロクロス用タイヤ
・ RACING SPORT DB CX ホイールは、50 mmまでのCXタイヤを取り付けるように設
計されています。
・ CX タイヤに表記された最大空気圧に従ってください。
警告!
正しくタイヤを装着しないと、突然の予期しない空気圧の減少が起こり、事故や身体損傷、
死亡の原因になることがあります。
3.3 - クリンチャー・タイヤの装着
タイヤを装着する際 、リムを傷つけたり、曲げたりしないでください。
・ タイヤの片側を、リムにあるビード座に差し込みます （図1)。
・ イ ン ナ ー・チュ ーブ の バ ルブ をリム の 穴 に 差 し 込 み 、リム と タ イヤ 間 の チ ュ ーブ の 位 置
を正しく調整します。
・ チューブをリムに正しく装着するために、あらかじめチューブに少しの空気を入れま
す。
・ 次に、チューブとタイヤを手でリムに装着します。その際、チューブがタイヤの中に正
しく挿 入 され 、タイヤがリムに 正しくはめ 込まれていることを確 認します。
・ タイヤのもう片側を、リムにあるビード座に差し込みます。
適正な空気圧になるまで、インナー・チューブに空気を入れます。その際、チューブとタ
イヤがリムに正しく装着されていることを確認しながら、ゆっくりと空気を入れてくださ
い。
警告!
リム側に、ブレーキ面の深刻な摩耗、損傷、変形の兆候がないことを確認します。それらの
兆候があると、リムが予期せずに破損し、事故や身体損傷、死亡の原因になることがありま
す。
3.4 - タイヤへの空気の入れ方、抜き方
・ 空 気 の 入 れ 方： キ ャップ を 外 し 、バ ルブ を 緩 め ま す。圧 力 計 の 付 い た コ ン プ レッ サ
ー、またはポンプを使用し、必要な空気を入れます。バルブを締め、キャップを戻します。
・ 空気を抜くには： キャップを外し、バルブを緩めます。バルブを押し、空気を抜きます。
バルブを締め、キャップを戻します。
警告!
タイヤ製造元が推奨している最大空気圧を超えて、空気を入れないでください
警告!
タイヤに空気を入れすぎると路面のグリップを失い、予想外のパンクの危険性が高まり
ます。
タイヤの空気が少なすぎるとタイヤの性能が下がり、突然、予想外に空気圧が低下す
る可能性が高まります。また、リムの疲労や損傷の発生を早める可能性があります。
¡CUIDADO!
Leer, comprender y seguir atentamente las instrucciones que se proporcionan en este manual. El incumplimiento de cualquiera de estas instrucciones puede ocasionar daños al
producto y, por consiguiente, accidentes, lesiones físicas e incluso la muerte. Este manual es parte integrante de las ruedas y deberá ser conservado en un lugar seguro, para
futuras consultaciones.
COMPETENCIAS MECÁNICAS - La mayoría de las operaciones de mantenimiento y reparación de las ruedas requiere competencias específicas, experiencia y equipamiento ade-
cuado. Puede suceder que la mera aptitud para la mecánica no sea suficiente para operar correctamente en las ruedas. En caso de dudas respecto de las propias capacidades para
efectuar este tipo de operaciones, se recomienda consultar a personal especializado.
USO PREVISTO - Este producto Fulcrum® ha sido diseñado y fabricado para ser montado y utilizado exclusivamente en bicicletas del tipo “de carrera” o “ciclo cross” (en el caso
que indique la sigla CX), quedando expresamente excluido cualquier otro uso. Cualquier otro uso del presente producto (como por ejemplo tandem, cross-country, all mountain/
enduro, todo terreno acrobático, downhill, fourcross, freeride, free-style, o cualquier otra disciplina todo terreno extremo, según la definición UCI) podría causar accidentes, lesiones
físicas o muerte y, por lo tanto, se deben considerar absolutamente inapropiadas, inoportunas e imprudentes.
CICLO VITAL, DESGASTE, NECESIDAD DE INSPECCIÓN - El ciclo vital de las ruedas Fulcrum® depende de muchos factores, tales como el peso del usuario, las cubiertas utilizadas y las condi-
ciones de uso. Choques, golpes, caídas y, más en general, un uso impropio, pueden comprometer la integridad estructural de las ruedas, reduciendo enormemente su ciclo vital; además, algunos
componentes de las ruedas están sujetos a desgaste. Le rogamos hacer controlar periódicamente las ruedas por un mecánico calificado, a fin de detectar posibles grietas, deformaciones y/o
señales de fatiga o desgaste (para localizar grietas en componentes de aluminio se recomienda utilizar líquidos penetrantes u otros reveladores de microfracturas). En caso de que la inspección
deje en evidencia cualquier deformación, grieta y/o signos de impacto o fatiga -no importa cuan pequeños sean-, el componente agrietado debe ser sustituido de inmediato. Los componentes
que estén excesivamente desgastados, también deberán ser sustituidos de inmediato. La frecuencia de ejecución de las inspecciones depende de muchos factores; sírvase contactar con un
representante Fulcrum wheels s.r.l. para establecer la frecuencia más adecuada en función de su caso específico.
•Si pesaran Uds. más de 109 kg/240 lbs recomandamos no utilizar estas ruedas. El incumplimento de esta advertenciapuede provocar un daño irreversible al
producto.
• Si pesaran Uds. más de 82 kg/180 lbs, deberán tener mucho cuidado y hacer examinar su bicicleta con mayor frecuencia (respecto a quien pesa menos de
82 kg/180 lbs). Verifiquen con su mecánico que las ruedas elegidas por Uds. sean aptas para el uso a que están destinadas y acuerden con él la frecuencia de
las inspecciones.
Nota: Las herramientas suministradas por otros fabricantes para ruedas similares a las ruedas Fulcrum®, podrían no ser compatibles con las Fulcrum®. Igualmente, las herramientas
entregadas por Fulcrum Wheels S.r.l. podrían no ser compatibles con componentes/ruedas de otros fabricantes. Verifiquen siempre con su mecánico o con el fabricante de la herra-
mienta la compatibilidad, antes de utilizar las herramientas de un fabricante con los componentes/ruedas de otro fabricante. No comprobar la compatibilidad entre las herramientas y
los componentes puede ocasionar tanto un funcionamiento no correcto como la rotura del componente y, por consiguiente, ocasionar accidentes, lesiones físicas e incluso la muerte.
El usuario de estas ruedas Fulcrum® reconoce expresamente que el uso de la bicicleta puede comportar riesgos, entre los que se incluyen el fallido funcionamiento de un componente
de la bicicleta, lo que puede ocasionar accidentes, lesiones físicas e incluso la muerte. Al comprar y utilizar estas ruedas Fulcrum®, el usuario asume y/o acepta de forma expresa,
voluntaria y consciente dichos riesgos, entre los que se incluyen el riesgo de negligencia pasiva o activa por parte de Fulcrum Wheels S.r.l., o bien de defectos escondidos, latentes
o evidentes y exime a Fulcrum Wheels S.r.l. de toda responsabilidad por cualquier daño resultante hasta el límite máximo admitido por la ley.
Si tuvieran alguna pregunta y desearan más informaciones, les rogamos contacten con su mecánico o con el revendedor Fulcrum® más cercano.
Les rogamos tomen nota que en este manual en varias ocasiones se señala la eventualidad de un accidente. Les rogamos tomen nota que las consecuencias de un accidente
pueden ser: daños a su bicicleta y, aún más importante, lesiones personales e incluso la muerte, tanto respecto a Uds. como a los presentes. Observar siempre todos los
avisos de seguridad y las instrucciones dadas en este manual.
ESPAÑOL
ATTENTION!
Mettre toujours des gants et des lunettes de protection avant d'effec-
tuer n'importe quelle opération sur les roues.
¡ATENCION!
Antes de efectuar cualquier operación sobre las ruedas endosar
guantes y lentes protectoras.
警告!
ホイールの作業を行うときは常に保護用の手袋と眼鏡を着用してください。
Printed on 100% recycled paper
ROUES - RUEDAS - ホイール
JAPANESE
FRANÇAIS
Jante:700C (622x17C)
Largeur du ruban fond de jante:20,5 mm
Dimension empattement moyeu: avant: 100 mm arrière: 135 mm
Pression de gonflage:
pour les pneumatiques
pour utilisation sur route respecter les pressions maximales indiquées
sur le pneumatique
Pour les pneumatiques
pour cyclo-cross
Emploi:
RACING SPORT DB exclusivement sur routes goudronnées lisses
ou sur pistes.
RACING SPORT DB CX pour cyclo-cross.
llanta:700C (622x17C)
Ancho de la cinta de protección
(rim tape):20,5 mm
Dimensión anchura del buje:anterior: 100 mm posterior: 135 mm
Presión de inflado:
para neumáticos de carretera respetar las presiones máximas indicadas en
el neumático
para cubiertas para ciclocross
Uso:
RACING SPORT DB exclusivamente en carreteras con asfalto
regular o en pista
RACING SPORT DB CX para ciclocross
リム・サ イ ズ： 700C (622x17C)
リム 幅： 20,5 mm
O.L.D フロント： 100 mm リア： 135 mm
空気圧：
ロード用 タイヤに表記された最大空気圧に従ってくだ
さい
シクロクロス・タイヤ用
用 途：
RACING SPORT DB 平滑な道路でのロードレース、または自転車競
技用走路のみ
RACING SPORT DB CX シクロクロス用
cod. 7225685 - Rev.00 - 03/2014
© Fulcrum wheels s.r.l. 2014
Fulcrum wheels s.r.l.
Via Enrico Fermi 13 - 36057 Arcugnano (Vi) - ITALY
tel. [phone]
fax [phone]
www.fulcrumwheels.com
Fulcrum wheels s.r.l. reserves to modify the content of this manual without notice.
The updated version will always be available www.fulcrumwheels.com.
MANUEL D’INSTRUCTIONS ET D’ENTRETIEN
MANUEL DE USO Y MANUTENCIÓN
オ ー ナ ー ズ・マ ニュ ア ル
RACING SPORT DB
B
C
D
C
D
B
OUVRIR - ABRIR - OPEN
B
Le produit réel pourrait être différent de celui montré en photo dans la mesure où les instructions ont pour but explicite d'expliquer la
procédure d'utilisation de la roue.
El producto efectivo podría diferir de la ilustración, ya que estas instrucciones están destinadas de modo específico a explicar los pro-
cedimientos para el uso de la rueda.
この取扱説明書にある図は、ホイールを使用する際の手順を説明するために掲載されており、実際の製品と異なる場合があります。
1
A
BB
A
M
2
3
A
5
6
ATTENTION ! REMARQUE POUR LES MÉCANICIENS QUALIFIÉS
POUR LES INSTRUCTIONS DE MONTAGE, ENTRETIEN ET REMPLACEMENT DES JANTES, RAYONS ET MOYEUX, CONTACTEZ VOTRE
PARTENAIRE COMMERCIAL FULCRUM OU VOTRE SERVICE CENTER FULCRUM.
¡CUIDADO! NOTA PARA MECÁNICOS ESPECIALIZADOS
PARA LAS INSTRUCCIONES DE ENSAMBLAJE, MANTENIMIENTO Y SUSTITUCIÓN DE LAS LLANTAS, RADIOS Y BUJES, DIRÍJANSE A
SU PARTNER COMERCIAL FULCRUM O SU SERVICE CENTER FULCRUM.
注意! 専門メカニックの方へ
フルクラム® サービスセンター、またはフルクラム正規販売店に連絡し、リム、スポーク、ハブの組み立て、メンテナンス、交換についての指示を受け
てくだ さい 。
5/7 N.m
5/7Nm
(44/62 in.lbs)
7
C
B
D
UT -BB080
40 N.m - 29.5 lb.ft
D
C
B
FERMER
CLOSE
CERRAR
4
30-50 Nm
(266-443 in.lbs)
