Gaggenau AR 401 742 User manual

Gaggenau
Installation instructions..........................2
Notice de montage ...............................12
Instrucciones de instalación................22
AR 401 742
Remote fan unit
Moteur
Módulo del ventilador

2
Table of Contents Installationinst r uct i ons
9Safety Definitions 2
IMPORTANT SAFETY INSTRUCTIONS 3
Electric Safety 4
Appliance Handling Safety 5
Safety Codes and Standards 5
Related Equipment Safety 5
Proposition 65Warning 5
Installation preparation 6
Check wall 6
Electrical connection 6
Before you begin 7
Tools and parts needed 7
Parts included 7
Exhaust connection 7
Installing the appliance 8
Installing the appliance on a wall 8
Connect appliance 9
Additional switching output 9
Connection for window contact switch AA 400 510 10
Networked operation 10
Connect Electrical Supply 10
Removing the appliance 11
Customer service 11
9Safety Definitions Saf ety Definitions
9WARNING
This indicates that death or serious injuries may
occur as a result of non-observance of this
warning.
9CAUTION
This indicates that minor or moderate injuries may
occur as a result of non-observance of this
warning.
NOTICE: This indicates that damage to the appliance
or property may occur as a result of non-compliance
with this advisory.
Note: This alerts you to important information and/or
tips.

3
9IMPORTANT SAFETY INSTRUCTIONS
READ AND SAVE THESE INSTRUCTIONS
IMPORTANT SAF ET Y INSTRUCTIONS READ AND SAVE THESE INSTRUCTI ONS
INSTALLER: LEAVE THESE INSTRUCTIONS WITH
THE APPLIANCE AFTER INSTALLATION IS
COMPLETE.
IMPORTANT: SAVE THESE INSTRUCTIONS FOR THE
LOCAL ELECTRICAL INSPECTOR'S USE.
Examine the appliance after unpacking it. In the event of
transport damage, do not plug it in.
WARNING
If the information in this manual is not followed exactly,
fire or shock may result causing property damage or
personal injury.
WARNING
Do not repair, replace or remove any part of the
appliance unless specifically recommended in the
manuals. Improper installation, service or maintenance
can cause injury or property damage. Refer to this
manual for guidance. All other servicing should be done
by an authorized servicer.
WARNING
WARNING – TO REDUCE THE RISK OF FIRE,
ELECTRIC SHOCK, OR INJURY TO PERSONS,
OBSERVE THE FOLLOWING:
‒Installation work and electrical wiring must be done
by qualified person(s) in accordance with all
applicable codes and standards, including fire-
rated construction.
‒Sufficient air is needed for proper combustion and
exhausting of gases through the flue (chimney) of
fuel burning equipment to prevent back drafting.
Follow the heating equipment manufacturer’s
guideline and safety standards such as those
published by the National Fire Protection
Association (NFPA), and the American Society for
Heating, Refrigeration and Air Conditioning
Engineers (ASHRAE), and the local code
authorities.
‒When cutting or drilling into wall or ceiling, do not
damage electrical wiring and other hidden utilities.
‒Ducted fans must always be vented to the outdoors.
WARNING
The applicable regulations of the energy supply
companies and the regional construction regulations
must be observed when installing the hood.
WARNING
Risk of fire
Operating several gas burners at the same time gives
rise to a great deal of heat. The ventilation appliance
may become damaged or catch fire. The ventilation
appliance must only be combined with gas burners that
do not exceed the maximum total output of 61,000BTU/
hr (18kW). If 41,000BTU/hr (12kW) is exceeded, the
local regulations concerning room ventilation, room
size, and combination with ventilation devices in exhaust
and recirculating operation must be followed.
WARNING
To reduce risk of fire and to properly exhaust air, be
sure to duct air outside. Do not vent exhaust air into
spaces within walls, ceilings, attics, crawl spaces or
garages.
WARNING
To reduce the risk of fire, use only metal ductwork.
CAUTION
For general ventilating use only. Do not use to exhaust
hazardous or explosive materials and vapors.
WARNING
Risk of electric shock
Moisture intrusion may cause electric shock. Ensure
that the mounting plate is sealed onto the outside wall
using suitable material and that the plug connections for
the electric cable are located within the building.

9IMPORTANT SAFETY INSTRUCTIONS
READ AND SAVE THESE INSTRUCTIONS
4
WARNING
Risk of injury
The appliance may fall from the wall if it is not attached
properly. All fastening components must be fixed firmly
and securely in place.
This appliance is intended for normal family household
use only. It is not approved for outdoor use. See the
Statement of Limited Product Warranty. If you have any
questions, contact the manufacturer.
Electric Safety
WARNING
GROUNDING INSTRUCTIONS
This appliance must be grounded. In the event of an
electrical short circuit, grounding reduces the risk of
electric shock by providing an escape wire for the
electric current.
This appliance is equipped with a cord having a
grounding wire with a grounding plug. The plug must be
plugged into an outlet that is properly installed and
grounded.
WARNING
Improper grounding can result in a risk of electric
shock. Consult a qualified electrician if the grounding
instructions are not completely understood, or if doubt
exists as to whether the appliance is properly grounded.
Do not use an extension cord. If the power supply cord
is too short, have a qualified electrician install an outlet
near the appliance.
WARNING
Before you plug in an electrical cord or turn on power
supply, make sure all controls are in the OFF position.
For appliances equipped with a cord and plug, do not
cut or remove the ground prong. It must be plugged into
a matching grounding type receptacle to avoid electrical
shock. If there is any doubt as to whether the wall
receptacle is properly grounded, the customer should
have it checked by a qualified electrician.
If required by the National Electrical Code (or Canadian
Electrical Code), this appliance must be installed on a
separate branch circuit.
WARNING
To reduce the risk of fire or electric shock, do not use
this fan with any solid-state speed control device.
Installer – show the owner the location of the circuit
breaker or fuse. Mark it for easy reference.
Before installing, turn power OFF at the service panel.
Lock service panel to prevent power from being turned
ON accidentally.
WARNING
TO REDUCE THE RISK OF FIRE, ELECTRIC SHOCK,
OR INJURY TO PERSONS, OBSERVE THE
FOLLOWING:
‒Use this unit only in the manner intended by the
manufacturer. If you have questions, contact the
manufacturer.
‒Before servicing or cleaning unit, switch power off
at service panel and lock the service disconnecting
means to prevent power from being switched on
accidentally.
When the service disconnecting means cannot be
locked, securely fasten a prominent warning device,
such as a tag, to the service panel.
Be sure your appliance is properly installed and
grounded by a qualified technician. Installation,
electrical connections and grounding must comply with
all applicable codes.
WARNING
Risk of electric shock
Parts inside the appliance can have sharp edges. The
connection cable can be damaged. Do not bend or
pinch connection cables during installation.

5
9IMPORTANT SAFETY INSTRUCTIONS
READ AND SAVE THESE INSTRUCTIONS
Appliance Handling Safety
Hidden surfaces may have sharp edges. Use caution
when reaching behind or under appliance.
Safety Codes and Standards
This appliance complies with the latest version of one or
more of the following standards:
▯UL 507- Electric Fans
▯CAN/CSA C22.2No. 113- Fans and Ventilators
It is the responsibility of the installer to determine if
additional requirements and/or standards apply to
specific installations.
Related Equipment Safety
Remove all tape and packaging before using the
appliance. Destroy the packaging after unpacking the
appliance. Never allow children to play with packaging
material.
The appliance should only be used if installed by a
qualified technician in accordance with these
installation instructions. The manufacturer is not
responsible for any damage resulting from incorrect
installation.
Never modify or alter the construction of the appliance.
For example, do not remove leveling legs, panels, wire
covers or anti-tip brackets/screws.
Proposition 65Warning:
This product may contain a chemical known to the State
of California, which can cause cancer or reproductive
harm. Therefore, the packaging of your product may
bear the following label as required by California:

&DQFHUDQG5HSURGXFWLYH+DUPZZZ3:DUQLQJVFDJRY
67$7(2)&$/,)251,$352326,7,21:$51,1*
:$51,1*

6
Installation preparation
9CAUTION
Ensure that there are no electric wires, gas or
water pipes in the area where holes are to be
made.
Check wall
▯The walls must be smooth, vertical, and sufficiently
load-bearing.
▯The depth of the bore holes must be the same
length as the screws. The wall plugs must have a
secure grip.
▯Suitable fasteners must be used for other
structures, such as plasterboard, porous concrete,
and poroton bricks.
▯The max. weight of the appliance is approx. 15.5 lb
(7 kg).
▯Only specialist personnel may create the required
wall breakthrough. The building support structure
must remain in place.
▯Risk of damage caused by returning condensate.
Install the wall breakthrough with a slight outward
gradient (1° downward slope).
Electrical connection
9WARNING
Risk of electric shock
Parts inside the appliance can have sharp edges.
The connection cable can be damaged. Do not
bend or pinch connection cables during
installation.
The required connection information is on the
appliance's identification plate.
This appliance meets EC radio interference
suppression requirements.
This appliance may only be connected to a correctly
installed grounded socket.
Fit the grounded socket in close proximity to the
appliance.
▯The grounded socket should be connected via its
own circuit.
▯If the grounded socket is no longer accessible after
installing the appliance, an all-pole isolating switch
(e.g. circuit breaker, fuses and contactors) with at
least a 3mm contact gap must be included in the
installation.

7
Before you begin Beforeyoubegin
Tools and parts needed
▯Torx screwdriver T20
▯Pencil
▯Drill with 5/16" (8mm) bit
▯Drill with 13/16" (20mm) bit
▯Jigsaw
▯Tape Measure
Parts included
Exhaust connection
▯Connecting piece dia. 77/8" (200mm), enclosed
▯AD 702042: pipe transition piece with dia. 77/8"
(200mm) to dia. 6"/5" (150/125mm). Adapt to dia.
6" (150) or 5" (125mm) by sawing off the diameter
not required.
(Optional accessory, please order separately)
▯AD 704047: Air collector for 2round pipes, dia. 6"
(150mm)
(Optional accessory, please order separately)
▯AD 704048: Air collector for 2round pipes, dia. 6"
(150mm)
(Optional accessory, please order separately)

8
Installing the appliance
Installing the appliance on a wall
9CAUTION
Ensure that there are no electric wires, gas or
water pipes in the area where holes are to be
made.
1Create the wall breakthrough with a diameter of at
least 8¼" (210 mm).
2Drill mounting holes 5/16" (8 mm) and the cable
passage with a diameter of at least 13/16" (20 mm).
3Press in the wall plugs flush with the wall.
4Seal the mounting plate appropriately and tighten it.
5Guide the mains cable and the control cable
through the wall (A).
6Screw the fan module onto the mounting plate (B).
7Secure the exhaust air pipe to the connecting
piece. Smooth the connection area beforehand.
8Screw the inner control unit tightly into the wall.

PLQç¼ʚ


PLQ

PLQ


  
ç¼ʚ
 é
 ʌ¼ʓʘ
 PP

 
ë
ë ê

èç¼ʓʘ
$%
%
%
%

9
Connect appliance
Note: The control unit must be mounted indoors in an
easy-to-reach location.
1Fit the plug onto the mains cable. Connect the
wires as follows:
Fit the connector parts. Tighten two screws for the
strain relief.
2Firmly insert the mains cable and control cable from
the remote fan unit into the control unit.
3Firmly insert the network cable from the control unit
to the extractor hood. The plug must snap into
place.
Note: The X1and X2connection sockets are
identical.
4Connect the control unit to the mains and check
that it works correctly. If the appliance does not
work, check that the connection cable is positioned
correctly.
Additional switching output
9WARNING
Work must only be carried out on the additional
switching output by a qualified electrician in
accordance with the country-specific
requirements and standards.
The appliance has an additional switching output
X16(potential-free contact) that can be used to connect
other appliances, such as a ventilation system that is
available at the installation site. The contact is closed
when the blower is switched on, and is opened when the
blower is switched off.
The switching output is located under a cover. Maximum
switching power 30V/1A (AC/DC). The signal that is
connected to the contact must correspond to class of
protection 3.
Connection Color of wire
N black #1(or blue)
L black #2(or brown)
<green/yellow
See wiring diagram at the end of these instructions
;;
;
;;
;

10
Connection for window contact switch
AA 400 510
Work on the connection for the window contact switch
must only be carried out by a qualified electrician in
accordance with the requirements and standards of the
country in which in the appliance is being used.
The appliance has a connection (X17) for a window
contact switch. The window contact switch can be flush
mounted or surface mounted. You will receive the
window contact switch AA 400 510separately as an
accessory. Please observe the installation instructions
enclosed with the window contact switch.
If a window contact switch is connected, the extractor
hood's ventilation system will only work with the window
open. The lighting will work even if the window is
closed.
If you switch on the ventilation system with the window
closed, the button for the ventilation setting you have
selected will flash, and the ventilation system will not
switch on.
If you close the window while the ventilation system is
on, the appliance will switch the ventilation system off
within 5 seconds. The button for the ventilation setting
you have selected will flash.
The entire ventilation network and window contact
switch must be assessed by a master chimney sweep.
Networked operation
Several appliances can be networked together. The light
and blower on each of the appliances are operated
synchronously.
Connect the appliances in series via the connector
sockets X1and X2(equal value). The sequence of the
networking does not have any effect. If the enclosed
network cables are too short, use a commercially
available network cable (min. Cat. 5, shielded).
Maximum number of networked appliances: 20. Total
length of all of the network cables: 131 feet (40 m).
During the initial installation, a qualified electrician
must check that the system functions correctly.
If one of the networked appliances fails (power
interruption, network cable disconnected), this leads to
the blower function being blocked for the entire system.
All of the buttons on the appliance flash.
When changing the configuration, the system must be
re-initialized:

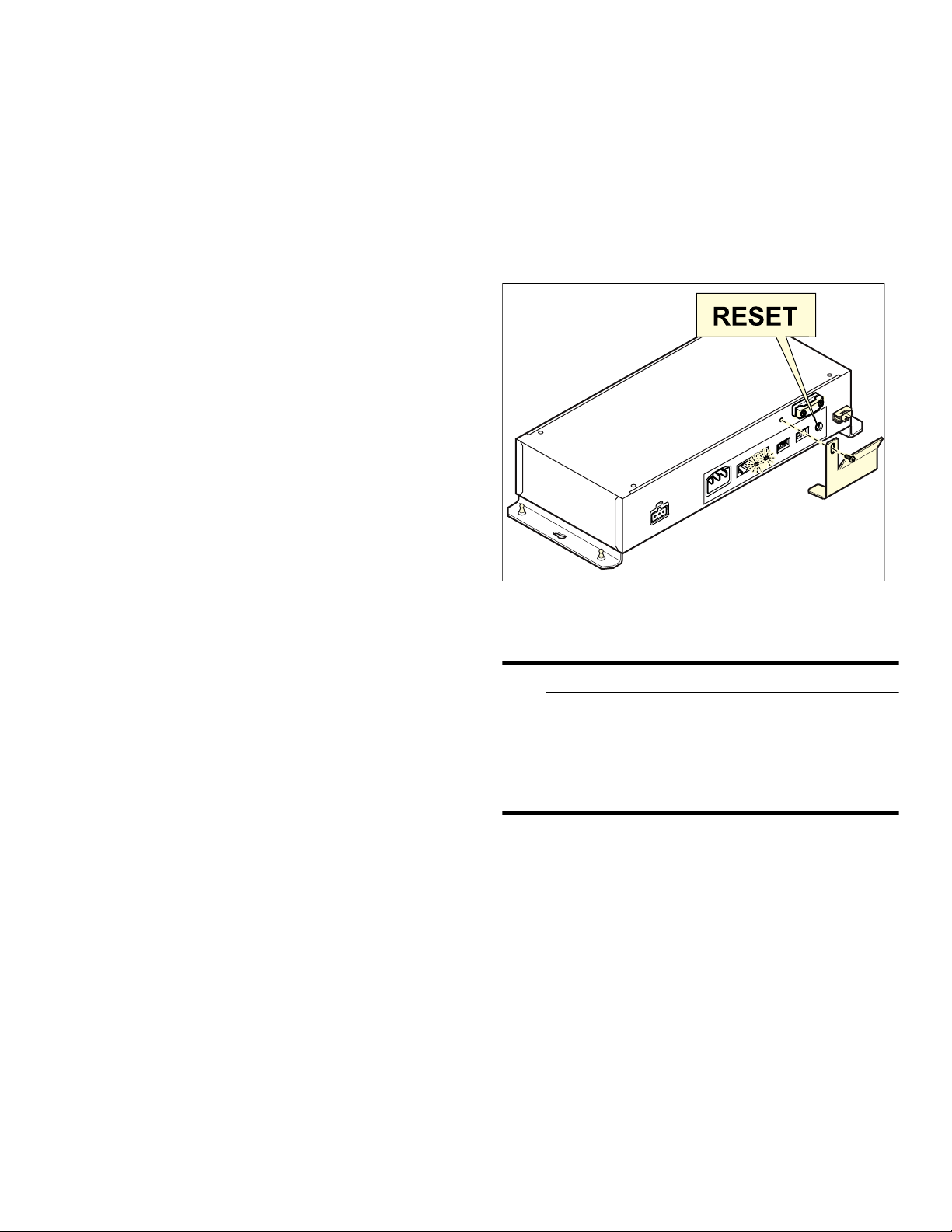

1Unscrew the cover plate.
2Press and hold the reset button until both LEDs
light up continuously (approx. 5seconds). Then
release the button within 5seconds.
3Screw on the cover plate.
4After initialization, have a qualified electrician
check that the system functions correctly.
Connect Electrical Supply
9WARNING
Risk of electric shock
Parts inside the appliance can have sharp edges.
The connection cable can be damaged. Do not
bend or pinch connection cables during
installation.
Refer to data plate for more information. See "Service"
for data plate location.
The branch-circuit breakers ampacity, the wire sizes and
the connections must conform to the requirements of
the National Electrical Code or Canadian Electrical
Code and all local codes and ordinances.
This appliance is connected with a plug
▯Plug has to be conform with NEMA
CONFIGURATIONS FOR PLUGS AND
RECEPTACLES.
▯The appliance must be properly grounded.
▯Plug must be rated not less than type 6-20 P (2-pole
3-wire grounding).
▯Only a qualified electrician should connect the
plug.
▯Install a socket outlet earthed in accordance with
regulations approx. 27" (700 mm) above the floor
behind the appliance. The socket outlet must still
be accessible after installation.
9 9 9
9

11
Removing the appliance
1Disconnect the appliance from the power supply.
2Loosen the exhaust air lines.
3Undo the cable connections.
4Undo the screw connections for securing the
appliance.
5Remove the appliance.
Customer service
If your appliance needs repairs, our customer service is
there for you. We work hard to help solve problems
quickly and without unnecessary service calls, getting
your appliance back up and running correctly in the
least amount of time possible.
When you call, please indicate the product number
(E-Nr.) and serial number (FD-Nr.) so that we can
support you in a qualified manner. You will find the type
plates with these numbers at the underside of the
appliance.
To avoid having to search for a long time when you need
it, you can enter your appliance data and the customer
support telephone number here.
Please read the use and care instructions provided with
your appliance. Failure to do so may result in an error in
using the appliance. This could result in a service call
that instead of fixing a mechanical issue is only needed
for customer education. Such calls are not covered by
the appliance warranty.
Please find the contact data of all countries in the
enclosed customer service list.
To book a service visit and product advice
E-Nr. FD-Nr.
Customer Service O
USA 8774424436
toll-free
CANADA 8774424436
toll-free

12
Table des matières Noticedemontage
9Définitions de sécurité 12
CONSIGNES DE SÉCURITÉ IMPORTANTES 13
Sécurité électrique 14
Sécurité de manutention des appareils 15
Codes et normes de sécurité 15
Équipement de sécurité 15
Avertissement issu de la proposition 65 15
Préparatifs du montage 16
Vérifier le mur 16
Branchement électrique 16
Avant de commencer 17
Outils et pièces nécessaires 17
Pièces comprises 17
Sortie en évacuation extérieure 17
Encastrement de l'appareil 18
Montage de l'appareil au mur 18
Brancher l’appareil 19
Sortie de commutation supplémentaire 19
Raccord pour le contacteur de fenêtre
AA 400 510 20
Utilisation en réseau 20
Brancher l'alimentation électrique 20
Démontage de l'appareil 21
Service après-vente 21
9Définitions de sécurité Définitions desécuri té
9AVERTISSEMENT
Ceci indique que le non-respect de cet
avertissement peut entraîner des blessures
graves, voire la mort.
9ATTENTION
Ceci indique que le non-respect de cet
avertissement peut entraîner des blessures
légères ou de gravité moyenne.
AVIS : Ceci indique que la non-conformité à cet avis de
sécurité peut entraîner des dégâts matériels ou
endommager l'appareil.
Remarque : Ceci vous signale des informations et/ou
indications importantes.

13
9CONSIGNES DE SÉCURITÉ IMPORTANTES
LIRE ET CONSERVER CES INSTRUCTIONS
CONS I GNE S DE SÉCURI T É IMPORTANTES LI REETCONSERVERCES INSTRUCTI ONS
INSTALLATEUR : LAISSEZ CES INSTRUCTIONS AVEC
L'APPAREIL APRÈS UNE FOIS L'INSTALLATION
TERMINÉE.
IMPORTANT : CONSERVER CES INSTRUCTIONS
POUR L'USAGE DE L'INSPECTEUR ÉLECTRIQUE
LOCAL.
Contrôler l'appareil après l'avoir déballé. Si l'appareil a
été endommagé durant le transport, ne pas le brancher.
AVERTISSEMENT
Si l’information de ce guide n’est pas suivie exactement,
il peut en résulter un incendie ou un choc électrique
causant des dommages à la propriété, des blessures ou
la mort.
AVERTISSEMENT
Ne réparez, remplacez, ni ne retirez aucune partie de
l'appareil, excepté si les manuels recommandent de le
faire. Une installation, un entretien ou une inspection
incorrects peuvent occasionner des blessures ou des
dommages matériels. Reportez-vous au présent manuel
pour obtenir des indications. Toute autre intervention
doit être effectuée par un technicien agréé.
AVERTISSEMENT
ATTENTION – AFIN DE RÉDUIRE LES RISQUES
D’INCENDIE, DE CHOC ÉLECTRIQUE OU DE
BLESSURES CORPORELLES, VEUILLEZ SUIVRE LES
INSTRUCTIONS SUIVANTES :
‒Les travaux d’installation et de raccordement
électrique doivent être effectués par une personne
qualifiée, conformément aux codes et standards de
construction, y compris ceux concernant le feu.
‒Assurez-vous que l'aération est suffisante pour
permettre la combustion et l'évacuation des gaz par
le conduit de cheminée d'un appareil à combustible
afin de prévenir le refoulement d'air. Respectez les
instructions du fabricant de l'appareil de chauffage
et les normes de sécurité, comme celles publiées
par la National Fire Protection Association (NFPA)
et par la American Society for Heating,
Refrigeration and Air Conditioning Engineers
(ASHRAE), ainsi que par les autorités locales.
‒Lorsque vous faites une ouverture dans un mur ou
un plafond, veillez à ne pas endommager les fils
électriques ou les conduites qui y sont dissimulés.
‒Les soufflantes canalisées doivent donner sur
l'extérieur.
AVERTISSEMENT
Pour l'installation de la hotte, vous devez respecter tous
les règlements des entreprises de distribution
d'électricité et de construction régionaux applicables.
AVERTISSEMENT
Risque d’incendie
Le fonctionnement simultané de plusieurs feux gaz
engendre une forte production de chaleur. Le cas
échéant, l'appareil de ventilation peut être endommagé
ou s'enflammer. L'appareil de ventilation doit
uniquement être combiné avec des feux gaz dont la
puissance totale maximale ne dépasse pas 61,000 BTU/
hr (18 kW). Si la puissance maximale dépasse
41,000 BTU/hr (12 kW), les prescriptions locales en
matière de ventilation, de volume de la pièce et de
combinaison avec des appareils de ventilation en mode
aspiration ou ventilation doivent être observées.

9CONSIGNES DE SÉCURITÉ IMPORTANTES
LIRE ET CONSERVER CES INSTRUCTIONS
14
AVERTISSEMENT
Pour réduire le risque de feu et pour évacuer
correctement l'air, évacuez l'air vers l'extérieur.
N'évacuez pas l'air dans les murs, les plafonds, les
greniers, les vides sanitaires ou les garages.
AVERTISSEMENT
Pour réduire les risques de feu, utiliser uniquement des
gaines en métal.
ATTENTION
Appareil conçu exclusivement pour la ventilation
générale. Ne pas utiliser pour évacuer des matières et
vapeurs dangereuses ou explosives.
AVERTISSEMENT
Risque d’électrocution
L'humidité qui pénètre peut occasionner une
électrocution. Veiller à isoler la plaque de fixation avec
un matériau approprié vers le mur extérieur et s'assurer
que les connexions des câbles électriques se situent à
l'intérieur du bâtiment.
AVERTISSEMENT
Risque de blessure
Si l'appareil n'est pas correctement fixé au mur, il risque
de tomber. Tous les éléments de fixation doivent être
montés solidement et de façon sûre.
Cet appareil est destiné uniquement à une utilisation
domestique normale. Il n'est pas homologué pour un
usage en extérieur. Voyez la Ènoncé de la Garantie
Limitée. Si vous avez des questions, communiquez avec
le fabricant.
Sécurité électrique
AVERTISSEMENT
INSTRUCTIONS DE MISE À LA TERRE
Cet appareil doit être mis à la terre. En cas de court-
circuit électrique, la mise à la terre réduira le risque de
choc électrique en offrant au courant électrique un fil
d'évacuation.
Cet appareil est muni d'un cordon électrique
comportant un conducteur de terre et une prise de mise
à la terre. La fiche doit être branchée dans une prise qui
a été installée et mise à la terre de façon appropriée.
AVERTISSEMENT
Une mise à la terre inadéquate peut entraîner un risque
de choc électrique. Consultez un électricien
qualifié si vous ne comprenez pas parfaitement les
instructions de mise à la terre ou si vous avez des
doutes quant à la qualité de la mise à la terre. N'utilisez
pas de rallonge. Si le cordon d'alimentation est trop
court, demandez à un électricien d'installer une prise à
proximité de l'appareil. .
AVERTISSEMENT
Avant tout raccordement de cordon électrique ou toute
mise sous tension, assurez-vous que toutes les
commandes sont en position OFF (d'arrêt).
Pour les appareils dotés d'un cordon et d'une fiche, ne
pas couper ou enlever la broche de mise à la terre. Le
cordon doit être branché dans une prise de courant
adaptée de type mise à la terre pour éviter tout risque
d'électrocution. S'il y a un doute en ce qui concerne la
mise à la terre de la prise murale, le client devra
s'adresser à un électricien qualifié.
S'il y a lieu, conformément au Code national de
l'électricité (ou au Code canadien de l'électricité), cet
appareil doit être installé sur un circuit de dérivation
séparé.
AVERTISSEMENT
Pour réduire le risque de feu ou de choc électrique, ne
pas utiliser cet aérateur avec un variateur de vitesse à
semi-conducteur.

15
9CONSIGNES DE SÉCURITÉ IMPORTANTES
LIRE ET CONSERVER CES INSTRUCTIONS
Installateur – Indiquer au propriétaire l’emplacement du
disjoncteur ou du fusible. Identifier sa position pour
pouvoir le retrouver facilement.
Avant l'installation, mettre l'appareil hors service au
panneau de service. Verrouiller le panneau d'entrée
d'électricité pour éviter que le courant ne soit
accidentellement rétabli.
AVERTISSEMENT
AFIN DE RÉDUIRE LES RISQUES D’INCENDIE, DE
CHOC ÉLECTRIQUE OU DE BLESSURES
CORPORELLES, VEUILLEZ SUIVRE LES
INSTRUCTIONS SUIVANTES :
‒Utilisez cet appareil seulement de manière
conforme à l'usage prévu par le fabricant. Si vous
avez des questions, contactez le fabricant.
‒Avant le nettoyage ou l'entretien de l'appareil,
mettez-le hors tension sur le tableau électrique et
verrouillez les dispositifs de sectionnement afin
d'empêcher toute remise sous tension accidentelle.
S'il est impossible de verrouiller les dispositifs de
sectionnement, fixez de manière sûre au tableau
électrique un dispositif d'alerte bien visible , par
exemple une étiquette.
S'assurer que l'appareil est installé et mis à la terre par
un technicien qualifié. L'installation, les connexions
électriques et la mise à la terre doivent être conformes à
tous les codes applicables.
AVERTISSEMENT
Risque de choc électrique
Les pièces se trouvant dans l'appareil peuvent
présenter des arêtes vives. Le cordon de branchement
peut être endommagé. Ne pas couder ni coincer le
cordon de branchement pendant la pose.
Sécurité de manutention des
appareils
Certaines surfaces peuvent avoir des bords tranchants.
Faire attention en étendant le bras derrière l’appareil ou
en dessous.
Codes et normes de sécurité
Cet appareil est conforme aux plus récentes versions de
l'une ou plus des normes suivantes :
▯UL 507- Ventilateurs électrique (Electric Fans)
▯CAN/CSA C22.2No. 113- Ventilateurs et
soufflantes (Fans and Ventilators)
Il incombe à l’installateur de déterminer si des
exigences et/ou normes additionnelles s´appliquent
pour des installations spécifiques.
Équipement de sécurité
Enlever le ruban adhésif et l’emballage avant d’utiliser
l’appareil. Détruire l’emballage après avoir déballé
l’appareil. Ne jamais laisser les enfants jouer avec les
matériaux de conditionnement.
Utilisez uniquement l’appareil électroménager s’il a été
installé par un technicien qualifié conformément aux
présentes instructions d’installation. Le fabricant ne
peut pas être tenu responsable de tous dommages
causés par une installation inadéquate.
Ne jamais modifier ni altérer la configuration de
l'appareil. Par exemple, ne pas retirer les pieds de
nivellement, les panneaux, les couvercles de câblage ou
les fixations/vis antibasculement.
Avertissement issu de la
proposition 65 :
Ce produit pourrait contenir un produit chimique
reconnu par l'État de la Californie comme cancérigène
ou ayant des effets nocifs sur la reproduction. Par
conséquent, l'emballage de votre produit pourrait porter
l'étiquette suivante, comme requis par la Californie :

&DQFHUHWGRPPDJHVjODUHSURGXFWLRQ
ZZZ3:DUQLQJVFDJRY
$9(57,66(0(17,668'(/$352326,7,21â'(/e7$7'(
$9(57,66(0(17
/$&$/,)251,(â

16
Préparatifs du montage
9ATTENTION
Veillez à ce qu'il n'y ait pas de conduites
électriques, de tuyaux de gaz ou d'eau au niveau
des perçages.
Vérifier le mur
▯Le mur doit être plat, vertical et offrir une portance
suffisante.
▯La profondeur des trous percés doit être adaptée à
la longueur des vis. Les chevilles doivent offrir une
retenue sûre.
▯Pour des matériaux de construction tels que par ex.
le Rigips, le béton cellulaire et les briques Poroton,
il faut utiliser des moyens de fixation appropriés.
▯L'appareil pèse au maximum env. 7 kg.
▯Seul du personnel qualifié doit pratiquer une
percée murale. La structure du bâtiment doit
demeurer stable.
▯Risque d'endommagement par le reflux de
condensat. Installer le conduit de traversée en
l'inclinant légèrement (pente de 1°) à l'extérieur.
Branchement électrique
9AVERTISSEMENT
Risque de choc électrique
Les pièces se trouvant dans l'appareil peuvent
présenter des arêtes vives. Le cordon de
branchement peut être endommagé. Ne pas
couder ni coincer le cordon de branchement
pendant la pose.
Les données de raccordement nécessaires se trouvent
sur la plaque signalétique sur l'appareil.
Cet appareil est conforme aux dispositions CE
régissant l’antiparasitage.
L’appareil ne doit être raccordé qu’à une prise de
courant de sécurité installée de manière réglementaire.
Installer la prise de courant de sécurité à proximité de
l'appareil.
▯La prise de courant de sécurité doit être raccordée
à un circuit électrique dédié.
▯Si la prise de courant de sécurité n'est plus
accessible après l'installation de l'appareil, il faut
intercaler dans le câblage un sectionneur
omnipolaire (par ex. disjoncteur pour protéger la
ligne, les fusibles et les contacteurs) présentant
une ouverture d’au moins 3mm entre les contacts.

17
Avant de commencer Avantdecommencer
Outils et pièces nécessaires
▯Tournevis Torx T20
▯Crayon
▯Perceuse avec mèche de 5/16 po (8mm)
▯Perceuse avec mèche de 13/16 po (20mm)
▯Scie sauteuse
▯Ruban à mesurer
Pièces comprises
Sortie en évacuation extérieure
▯Pièce de connexion Ø 77/8po (200mm), incluse
▯AD 702042: Raccord d'adaptation de Ø 77/8po
(200mm) à Ø 6po / 5po (150/125mm). Adapter à
Ø 6po (150) ou 5po (125 mm) en sciant les
diamètres qui ne sont pas nécessaires.
(Accessoire en option, à commander séparément)
▯AD 704047: collecteur d'air pour 2conduits ronds
Ø 6po (150mm)
(Accessoire en option, à commander séparément)
▯AD 704 048: collecteur d'air pour 2conduits ronds
Ø 6po (150 mm)
(Accessoire en option, à commander séparément)

18
Encastrement de l'appareil
Montage de l'appareil au mur
9ATTENTION
Veillez à ce qu'il n'y ait pas de conduites
électriques, de tuyaux de gaz ou d'eau au niveau
des perçages.
1Pratiquer une percée murale d'un diamètre d'au
moins 8¼ po (210 mm).
2Percer les trous de fixation de 5/16 po (8 mm) et le
passage de câble d'un diamètre d'au moins 13/16 po
(20 mm).
3Enfoncer les chevilles à fleur du mur.
4Étancher la plaque de fixation de façon appropriée
et la visser.
5Passer le câble secteur et le câble de commande à
travers le mur (A).
6Visser le moteur séparé sur la plaque de fixation
(B).
7Fixer le conduit d'évacuation sur la pièce de
connexion. Lisser au préalable la zone de
raccordement.
8Visser l'unité de commande à l'intérieur sur le mur.

PLQç¼ʚ


PLQ

PLQ


  
ç¼ʚ
 é
 ʌ¼ʓʘ
 PP

 
ë
ë ê

èç¼ʓʘ
$%
%
%
%

19
Brancher l’appareil
Remarque : Le module de commande doit être installé
à l'intérieur à un emplacement facilement accessible!
1Installez la fiche sur le câble d'alimentation.
Reliez les fils comme suit :
Montez les pièces de la fiche. Visser deux vis pour
le serre-câble.
2Connectez fermement le câble d'alimentation et le
câble de commande du moteur séparé sur l'unité de
commande.
3Connectez fermement le câble réseau de l'unité de
commande vers la hotte aspirante. Les fiches
doivent s'encliqueter.
Remarque : Les prises de raccordement X1et
X2sont identiques.
4Connectez l'unité de commande à l'alimentation et
vérifiez le fonctionnement. Si l'appareil ne
fonctionne pas : vérifiez la fixation correcte des
câbles de raccordement!
Sortie de commutation
supplémentaire
9AVERTISSEMENT
Les travaux sur la sortie de commutation
supplémentaire doivent uniquement être
effectués par un électricien qualifié, en
respectant les règlements et normes spécifiques
au pays.
L'appareil possède une sortie de commutation
supplémentaire X16(contact sans potentiel) pour le
raccordement d'autres appareils, tels qu'une installation
de ventilation existante côté site. Le contact est fermé
lorsque le ventilateur est en marche et est ouvert
lorsque le ventilateur est éteint.
La sortie de commutation se situe sous un couvercle.
Puissance de commutation maximale 30 V/1 A (CA/
CC). Le signal qui est raccordé au contact doit
correspondre à la classe de protection 3.
Raccord Couleur du câble
N noir #1(ou bleu)
L noir #2(ou marron)
<vert/jaune
Voir le schéma de raccordement à la fin de la présente
notice
;;
;
;;
;

20
Raccord pour le contacteur de fenêtre
AA 400 510
Les travaux sur le raccord pour le contacteur de fenêtre
doivent uniquement être effectués par un électricien
qualifié, en respectant les règlements et normes
spécifiques au pays.
L'appareil possède un raccord X17pour un contacteur
de fenêtre. Le contacteur de fenêtre convient au
montage encastré ou au montage en saillie. Le
contacteur de fenêtre AA 400 510est disponible
séparément en tant qu'accessoire. Respectez les
instructions de montage fournies avec le contacteur de
fenêtre.
Lorsque le contacteur de fenêtre est raccordé, la
ventilation de la hotte aspirante fonctionne uniquement
avec la fenêtre ouverte. L'éclairage fonctionne même si
la fenêtre est fermée.
Si vous activez la ventilation avec la fenêtre fermée, la
touche de la vitesse du ventilateur sélectionnée clignote
et la ventilation reste éteinte.
Si vous fermez la fenêtre alors que la ventilation est
allumée, l'appareil coupe la ventilation en l'espace de
5secondes. La touche de la vitesse du ventilateur
sélectionnée clignote.
L'ensemble du circuit de ventilation associé à un
contacteur de fenêtre doit être évalué par un ramoneur
en chef.
Utilisation en réseau
Plusieurs appareils peuvent être interconnectés. La
lumière et la ventilation de tous les appareils
fonctionnent de manière synchrone.
Relier les appareils en série via les prises de
raccordement X1et X2(équivalentes). L'ordre de
l'interconnexion n'a pas d'influence. Si les câbles
réseau fournis sont trop courts, utiliser un câble réseau
usuel commercial (au moins Cat5, blindé).
Nombre max. de participants : 20appareils. Longueur
totale de tous les câbles réseau : 40 m. La fonction de
l'installation doit être vérifiée par un technicien qualifié
lors de l'installation initiale.
La panne d'un participant (coupure de tension,
séparation du câble réseau) conduit au blocage de la
fonction de ventilation de l'ensemble du système.
Toutes les touches sur l'appareil clignotent.
En cas de modification de la configuration, l'installation
doit être réinitialisée :
1Dévisser la tôle de protection.
2Appuyer sur la touche Réinitialiser (Reset) jusqu'à
ce que les deux DEL soient allumées en continu
(env. 5 secondes). Relâcher ensuite la touche dans
les 5secondes.
3Visser la tôle de protection.
4Faire vérifier le fonctionnement de l'installation par
un technicien qualifié après l'initialisation.
Brancher l'alimentation électrique
9AVERTISSEMENT
Risque de choc électrique
Les pièces se trouvant dans l'appareil peuvent
présenter des arêtes vives. Le cordon de
branchement peut être endommagé. Ne pas
couder ni coincer le cordon de branchement
pendant la pose.
Consulter la plaque signalétique pour en savoir plus.
Pour savoir où se trouve la plaque signalétique, se
reporter à la rubrique "Service après-vente".
Le courant admissible des disjoncteurs divisionnaires,
la taille des câbles et les connexions doivent être
conformes aux exigences du Code électrique national
ou du Code électrique canadien ainsi qu'à tous les
codes et règlements locaux.
Ce apparail est relié avec une fiche
▯La fiche doit être conforme aux normes NEMA pour
fiches et prises de courant.
▯L'appareil doit être correctement mis à la terre.
▯La fiche d'alimentation doit être au minimum du
type 6-20 P (2broches, 3fils avec terre).
9 9 9
9
