Gallagher B60 User manual

Instructions
Instrucciones
- ENG
- ESP
BATTERY
FENCE ENERGIZER
B60

PUBLISHED BY
Gallagher Group Limited
181 Kahikatea Drive, Private Bag 3026
Hamilton, New Zealand
www.gallagher.co
Copyright© Gallagher Group Limited 2003
All rights reserved. Patents pending.
Gallagher B60 Portable Fence Energizer User Manual
3E0082 - Edion 2 - July 2013
DISCLAIMER: Whilst every effort has been made to ensure accuracy,
neither Gallagher Group Limited nor any employee of the company
shall be liable on any ground whatsoever to any party in respect of
decisions or acons they may make as a result of using this informaon.
In accordance with the Gallagher policy of connuing development,
design and specificaons are subject to change without noce.
Developed and manufactured by Gallagher Group Limited, and ISO
9001 2000 Cerfied Supplier.
Gallagher North America
5005 NW 41st Street
Riverside, MO 64150
PO Box 681409
Riverside, MO 64168
Tel: [phone]

Contents
English
Important Informaon............................................................................................................... 5
Installaon Instrucons .............................................................................................................7
Build the Fence ...................................................................................................................... 7
Build the Earth (Ground) System ...........................................................................................7
Installing the Energizer in 3 Steps .......................................................................................... 7
Indicator Lights ...................................................................................................................... 9
Test the Earth (Ground) System: ...........................................................................................9
How to Maintain your Fence..................................................................................................9
Template .............................................................................................................................. 15
Español
Información Importante ..........................................................................................................10
Instrucciones de Instalación .................................................................................................... 12
Instalación del cerco eléctrico..............................................................................................12
Instalación del sistema a erra: ..........................................................................................12
Instalación del Energizador..................................................................................................12
Indicador De Luces............................................................................................................... 14
Prueba del Sistema a Tierra: ............................................................................................... 14
Mantenimiento del Cerco Eléctrico .....................................................................................14
Planlla ................................................................................................................................15

5
English
Important Informaon
IMPORTANT INFORMATION
WARNING: Read all instrucƟons
• WARNING - Do not connect to mains-operated equipment.
• Do NOT touch the fence with the head, mouth, neck or torso. Do not climb over, through or under a
mul-wire electric fence. Use a gate or a specially designed crossing point.
• Do NOT become entangled in the fence. Avoid electric fence construcons that are likely to lead to the
entanglement of animals or persons.
• Energizer must be installed in a shelter and the supply cord must not be handled when the ambient
temperature is below +5 °C.
• Electric animal fences shall be installed and operated so that they cause no electrical hazard to persons,
animals or their surroundings.
• It is recommended that, in all areas where there is a likely presence of unsupervised children who will be
unaware of the dangers of electric fencing, that a suitably rated current liming device having a resistance
of not less than 500 ohms be connected between the energizer and the electric fence in this area.
• The appliance is not intended for use by young children or infirm persons without supervision.
• Young children should be supervised to ensure that they do not play with the appliance.
• Do not place combusble materials near the fence or energizer connecons. In mes of extreme fire risk,
disconnect energizer.
• Regularly inspect the supply cord and energizer for any damage. If found damaged in any way,
immediately cease use of the energizer and return it to a Gallagher Authorised Service Centre for repair in
order to avoid a hazard.
• Refer servicing to a Gallagher Authorised Service Centre.
• Check your local council for specific regulaons.
• An electric animal fence shall not be supplied from two separate energizers or from independent fence
circuits of the same energizer.
• For any two separate electric animal fences, each supplied from a separate energizer independently
med, the distance between the wires of the two electric animal fences shall be at least 2.5m. If this gap
is to be closed, this shall be effected by means of electrically non-conducve material or an isolated metal
barrier.
• Barbed wire or razor wire shall not be electrified by an energizer.
• A non-electrified fence incorporang barbed wire or razor wire may be used to support one or more
off-set electrified wires of an electric animal fence. The supporng devices for the electrified wires shall
be constructed so as to ensure that these wires are posioned at a minimum distance of 150 mm from
the vercal plane of the non-electrified wires. The barbed wire and razor wire shall be earthed at regular
intervals.
• Follow the energizer manufacturer’s recommendaons regarding earthing.
• Do not install an earth (ground) system for your electric fence within 10 m (33 ) of any power,
telecommunicaons or other system.
• Except for low output baery operated energizers, the energizer earth electrode should penetrate the
ground to a depth of at least 1 m (3 ).
• Use high voltage lead-out cable in buildings to effecvely insulate from the earthed structural parts of the
building and where soil could corrode exposed galvanised wire. Do not use household electrical cable.
• Connecng leads that are run underground shall be run in conduit of insulang material or else insulated
high voltage lead-out cable shall be used. Care must be taken to avoid damage to the connecng leads due
to the effects of animal hooves or tractor wheels sinking into the ground.
• Connecng leads shall not be installed in the same conduit as the mains supply wiring, communicaon
cables or data cables.
• Connecng leads and electric animal fence wires shall not cross above overhead power or communicaon
lines.
• Crossings with overhead power lines shall be avoided wherever possible. If such a crossing cannot be
avoided it shall be made underneath the power line and as nearly as possible at right angles to it.
• If connecng leads and electric animal fence wires are installed near an overhead power line, the
clearances shall not be less than those shown in the table below.

6
English
Important Informaon
Minimum clearances from power lines for electric animal fences
Power line Voltage V Clearance m
Less than or equal to 1 000 3
Greater than 1 000 and less than or equal to 33 000 4
Greater than 33 000 8
• If connecng leads and electric animal fence wires are installed near an overhead power line, their height
above the ground shall not exceed 3 m
This height applies either side of the orthogonal projecon of the outermost conductors of the power line
on the ground surface, for a distance of:-
-2 m for power lines operang at a nominal voltage not exceeding 1 000 V;
-15 m for power lines operang at a nominal voltage exceeding 1 000 V.
• Electric animal fences intended for deterring birds, household pet containment or training animals such as
cows need only be supplied from low output energizers to obtain sasfactory and safe performance.
• In electric animal fences intended for deterring birds from roosng on buildings, no electric fence wire
shall be connected to the energizer earth electrode. A warning sign shall be fied to every point where
persons may gain ready access to the conductors.
• Fence wiring should be installed well away from any telephone or telegraph line or radio aerial.
• Where an electric animal fence crosses a public pathway, a non-electrified gate shall be incorporated
in the electric animal fence at that point or a crossing by means of sles shall be provided. At any such
crossing, the adjacent electrified wires shall carry warning signs.
• Any part of an electric animal fence that is installed along a public road or pathway shall be idenfied by
electric fence warning signs (G6020) at regular intervals that are securely fastened to the fence posts or
firmly clamped to the fence wires.
• The size of the warning sign shall be at least 100mm x 200mm.
• The background colour of both sides of the warning sign shall be yellow. The inscripon on the sign shall
be black and shall be either:
-the substance of “CAUTION: Electric Animal Fence” or,
-the symbol shown:
• The inscripon shall be indelible, inscribed on both sides of
the warning sign and have a height of at least 25mm.
• Ensure that all mains operated, ancillary equipment
connected to the electric animal fence circuit provides a
degree of isolaon between the fence circuit and the supply
mains equivalent to that provided by the energizer.
• Protecon from the weather shall be provided for the
ancillary equipment unless this equipment is cerfied by the
manufacturer as being suitable for use outdoors, and is of a
type with a minimum degree of protecon IPX4.
This energizer complies with internaonal safety regulaons and is
manufactured to internaonal standards.
Gallagher reserves the right to make changes without noce to any product specificaon to improve reliability,
funcon or design. E & OE.
The author thanks the Internaonal Electrotechnical Commission (IEC) for permission to reproduce Informaon from its
Internaonal Publicaon 60335-2-76 ed.2.0 (2002). All such extracts are copyright of IEC, Geneva, Switzerland. All rights
reserved. Further informaon on the IEC is available from www.iec.ch. IEC has no responsibility for the placement and
context in which the extracts and contents are reproduced by the author, nor is IEC in any way responsible for the other
content or accuracy therein.
Save these instrucƟons.

7
English
3E0082 Gallagher B60 Portable Fence Energizer Manual
INSTALLATION INSTRUCTIONS
This Energizer is designed for simple installaon and operaon.
Build the Fence
See the enclosed Power Fence Manual for complete fence building instrucons.
Build the Earth (Ground) System
For maximum performance from your
Energizer, the earth (ground) system
must be correctly installed. Use the
number of galvanized earth pegs
(G619) stated on the Energizer label.
Earth pegs, at least 2 metres (6½ )
long, should be spaced 3 metres (10 )
apart. See the enclosed Power Fence
Manual for complete earth (ground)
instrucons.
Installing the Energizer in 3 Steps

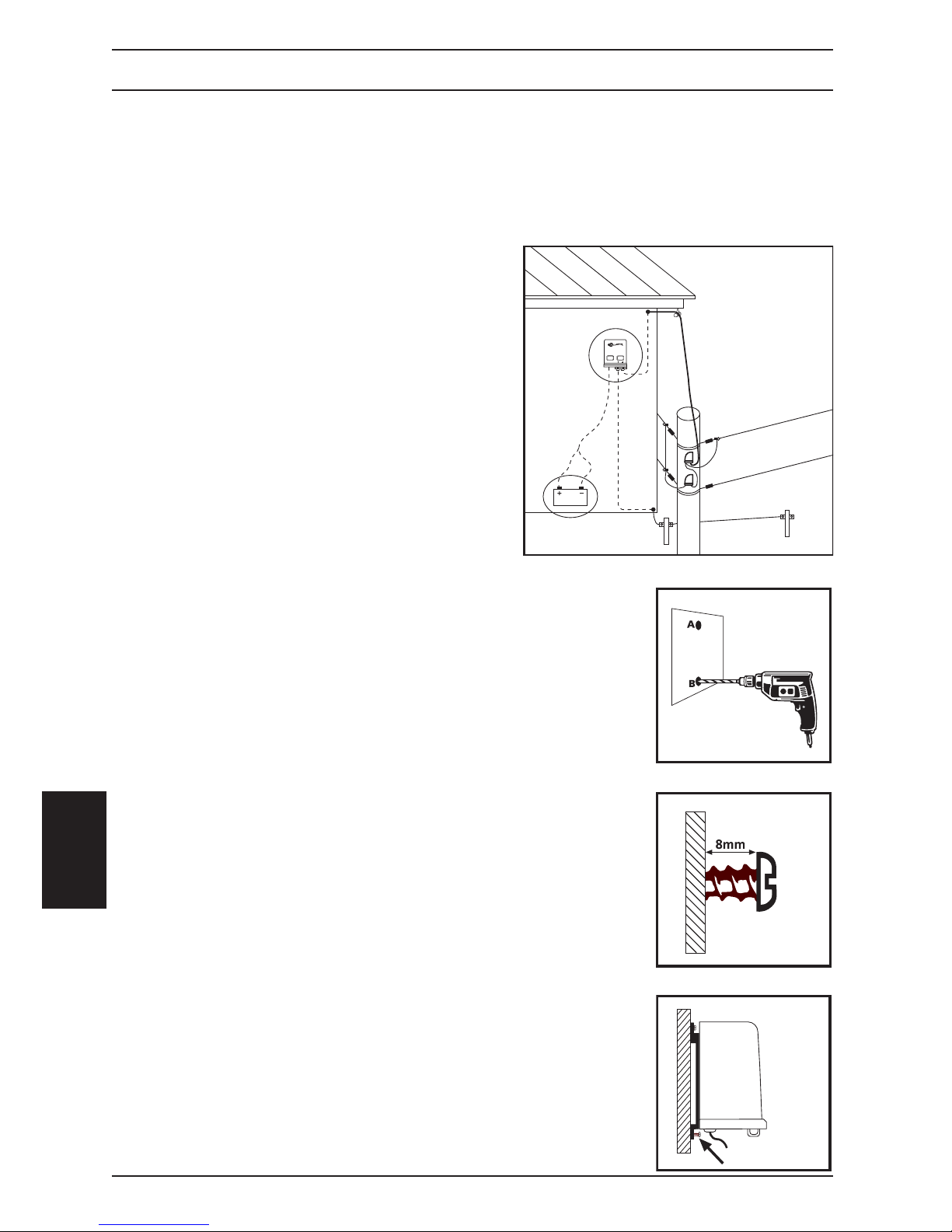

Step 1. Mount the Energizer
InstallaƟon Under Cover (No Solar Panel)
a) Mount the Energizer on a wall, under cover, out of reach
of children. Mount in a place where there is no risk of
the Energizer incurring fire or mechanical damage and
where the baery leads can be aached easily.
b) Drill 2 holes using the template on the back page as a
drilling guide (A and B holes). Use a 4mm (5/32”)
diameter drill for mber walls or a suitable wall plug for
brick or concrete walls.
c) Using the screws clipped to the Energizer, secure a
screw in hole (A) leaving the head of the screw about
8mm (3/8“) out from the wall/post as illustrated (3c).
d) Hang the Energizer on the screw. Fit screw through
Energizer into hole (B) for extra stability if necessary.
3a
3b
3c
3d
12V

8
English
3E0082 Gallagher B60 Portable Fence Energizer Manual
Post InstallaƟon (No Solar Panel):
e) Mount the Energizer on a post, out of reach of
children and in a place where there is no risk of
the Energizer incurring mechanical damage.
(Use the template as described in 3b) -3d).
Solar InstallaƟon:
Mount Energizer to the underside of the
Gallagher Solar Bracket/Panel. (Complete
instrucons come with the Solar Bracket Kitset
G487).
Step 2. Connect the Earth and Fence
a) Connect Energizer earth (green) terminal to the earth system using a
connuous length of G627 Double Insulated Leadout cable.
b) Connect Energizer fence (red) terminal to the fence using G627 Double
Insulated Leadout cable.
Step 3. Connect the BaƩery
(This turns the Energizer on.)
Ensure the fence is ready to
operate. Connect the baery
leads from the Energizer to the
baery:
• Red lead to the (+) terminal
of baery,
• Black lead to the (-) terminal
of baery.
When baery is flat (voltage
drops to approx. 11.5V), the
Energizer slows to half speed to
conserve power.
Use external 12V deep cycle rechargeable baery (marine type).
BaƩery life (using one fully charged 12v 60 Ampere hour baƩery)
High Power/Standard Pulse
(Days)
Low Power/Maximum Save
mode (Days)
B60 45 -
3e

9
English
3E0082 Gallagher B60 Portable Fence Energizer Manual
Indicator Lights
The Fence (Red) indicator light flashes with each fence pulse if the voltage is over
2000V (approx.), to indicate fence condion. If the Energizer is overloaded, the
indicator will either flash intermiently or not at all.
Test the Earth (Ground) System
See the enclosed Power Fence Manual for informaon on tesng your earth
(ground) system.
How to Maintain your Fence
If your stock are escaping or your fence is not performing to the
Gallagher recommended 3000V minimum on the fence line, then use the
Energizer and Fence Fault Finding charts in the enclosed Power Fence Manual.
Test the baery regularly.
Note: For Solar Systems test the baery every 12 months because rechargeable
baeries can lose storage capacity over me.
Gallagher reserves the right to make changes without noce to any product specificaon to
improve reliability, funcon or design.

10
Español
Información Importante
INFORMACIÓN IMPORTANTE
Advertencia: Lea Todas Las Instrucciones.
• AVISO: NO CONECTAR EL EQUIPO A LA RED.
• No toque la cerca eléctrica con la cabeza, la boca o se enrede en ella. Evite el contacto con los cables de
la cerca, especialmente con la cabeza, cuello o torso. No trepe o pase por debajo de una cerca eléctrica.
Ulice una puerta o un punto para cruzar especialmente diseñado.
• Se debe evitar la construcción de cercas eléctricas en las que se puedan enredar personas o animales.
• El Energizador debe ser instalado a cubierto y el cable no debe ser manejado cuando la temperatura
ambiente está por debajo de los +5ºC.
• Las cercas eléctricas deben ser instaladas y manejadas de modo que no representen ningún peligro para
personas, animales o los alrededores.
• Se recomienda que en las zonas donde sea probable la presencia de niños sin vigilancia y que no sean
conscientes de los peligros de una cerca eléctrica, se instale un disposivo de limitación de corriente no
inferior a 500 ohms entre el energizador y la cerca eléctrica en este área.
• Este disposivo no debe ser ulizado por niños o personas disminuidas si no es bajo supervisión.
• Se debe vigilar a los niños para asegurarse de que no juegan con este disposivo.
• No situar materiales inflamables en las proximidades de la cerca o de las conexiones del energizador. En
caso de riesgo extremo de incendio, desconectar el energizador.
• Inspeccione regularmente el cable y el energizador. Si encuentra algún daño, párelo inmediatamente y
envíe el energizador a un Servicio Autorizado Gallagher para su reparación y evitar posibles daños.
• Las reparaciones se deben realizar por un Servicio Autorizado de Gallagher.
• Chequee las ordenanzas locales para conocer las regulaciones específicas.
• Una cerca eléctrica no debe ser alimentada por dos energizadores diferentes o por circuitos
independientes del mismo energizador.
• Si dos cercas eléctricas diferentes son alimentadas con diferentes energizadores independientemente
programados, la distancia entre los cables de las dos cercas eléctricas debe ser de al menos 2.5 metros. Si
el espacio situado entre las dos cercas debe estar cerrado, se deben ulizar materiales no conductores o
una barrera de metal aislante.
• No ulizar alambre de espino para una cerca eléctrica.
• Se puede incorporar una cerca no electrificada que incorpore alambre de espino o liso como apoyo a los
cables electrificados de una cerca eléctrica. Los disposivos de ayuda de una cerca electrificada deben
ser colocados a una distancia mínima de 150 mm del plano vercal. El alambre de espino y el alambre liso
deben ser conectados a erra a intervalos regulares.
• Siga las recomendaciones del fabricante en lo que se refiere a las tomas de erra.
• No instalar el sistema de toma de erra a menos de 10m de cualquier otro po de sistema de erra.
• Excepto para pastores a batería de baja potencia, la toma de erra debe penetrar en el suelo no menos
de 1 m.
• Se debe ulizar un cable aislante en edificios y donde el suelo pueda corroer el cable galvanizado
expuesto. No ulizar nunca cable de uso domésco.
• Los cables de conexión que van por debajo del suelo deben ir en un material aislante o se debe ulizar
cualquier cable aislante de alto voltaje. Se debe tener cuidado para evitar daños debidos a las pezuñas de
los animales o las ruedas de tractor.
• Los cables de conexión no deben ser instalados en el mismo conducto que la red de alimentación del
cable, cables de comunicación o cables de datos.
• Los conectores y los cables de la cerca no deben cruzar por encima de las líneas de comunicación o alta
tensión.
• Si es posible debe evitar el cruce con líneas de alta tensión. Si tal cruce no se puede evitar, debe
realizarse por debajo de la línea de alta tensión y lo más cerca posible en ángulo recto.
• Si los conectores y los cables de la cerca eléctrica son instalados cerca y por encima de la línea de alta
tensión, la distancia entre los dos puntos no debería ser inferior a la que se muestra en el cuadro inferior:
Distancias mínimas de las líneas de alta tensión para cercas eléctricas
Voltaje de la línea de alta tensión V Distancia en M
Inferior o igual al 1000 3
Mayor de 1000 e inferior o igual a 33000 4
Mayor de 33 000 8

11
Español
Información Importante
• Si los conectores y los cables de la cerca eléctrica son instalados próximos a una línea de alta tensión su
altura por encima del suelo no debe superar los 3 m.
Esta altura aplicada a cualquier cara de la proyección ortogonal de los conductores más exteriores de
la línea de alta tensión en la superficie del suelo para una distancia de:
-2 m para líneas de alta tensión operando a un voltaje nominal que no exceda los 1000V;
-15 m para líneas de alta tensión operando a un voltaje nominal que exceda los 1000 V.
• Las cercas eléctricas pensadas para disuadir a los pájaros, contención de animales doméscos o
entrenamiento de animales como las vacas, sólo necesitan energizadores de baja potencia para obtener
unos resultados sasfactorios y seguros.
• Sistema disuasivo para pájaros: Cuando el energizador se uliza para proporcionar un sistema de
conductores para disuadir a los pájaros de descansar sobre los edificios, los conductores no se deben
conectar a erra. Se debe instalar un interruptor para proporcionar un medio de aislamiento del
energizador y señales de aviso que deben ser colocadas en los lugares donde las personas puedan tener
acceso a los conductores.
• El cableado de la cerca se debe instalar bien lejos de cualquier línea de teléfonos, telégrafos o antena de
radio.
• Cuando una cerca eléctrica atraviese un camino público se debe incorporar a la misma una puerta no
electrificada. En estos cruces los alambres electrificados cercanos deben tener señales de aviso.
• El tamaño de la señal de aviso debe ser por lo menos de 100 mm x 200 mm
• El color de fondo de ambos lados debe ser amarillo. La inscripción en la señal debe ser en negro.
-El texto debe decir “PRECAUCIÓN: Cerca eléctrica” o
-El símbolo mostrado abajo
• La inscripción debe ser indeleble, escrita por ambos lados de la señal de aviso y tener una altura de por
lo menos 2.5 mm
• Asegúrese de que el equipo auxiliar conectado al circuito de la cerca eléctrica proporciona un grado
de aislamiento entre el circuito de la cerca y la red eléctrica alimentada equivalente a aquella
proporcionada por el energizador.
• Se debe proteger de la climatología el equipo auxiliar a menos que el fabricante cerfique que el equipo
es adecuado para su uso en el exterior y es del po con un grado de protección mínima IPX4.
ADVERTENCIA: Riesgo de choque eléctrico. No conecte el energizador simultáneamente a una cerca y a
cualquier otro disposivo, como por ejemplo un entrenador de ganado o avícola. Si lo hace y cae un rayo
en la cerca eléctrica, este será conducido a todos los otros aparatos.
El energizador cumple con las normas Internacionales de seguridad y está fabricado conforme a los estándares
internacionales. Gallagher se reserva el derecho de hacer cambios sin noficación previa en las especificaciones
de cualquier producto para mejorar la fiabilidad, función o diseño. E & OE
El autor agradece a la Internaonal Electrotechnical Commission (IEC) el permiso para reproducir la información de su
Publicación Internacional 60335-2-76 ed 2.0 (2002). Todos los extractos son copyright de la IEC, Ginebra, Suiza. Todos
los derechos están reservados. Puede encontrar más información sobre la IEC en ww.eic.ch. La EIC no es responsable
del lugar y contexto en el que dichos extractos y contenidos son reproducidos por el autor, así como tampoco es
responsable en modo alguno de los otros contenidos o exactud contenida.
Guarde estas instrucciones.

12
3E0082 Gallagher B60 Portable Fence Energizer Manual
Español
INSTRUCCIONES DE INSTALACIÓN
Los Energizadores están diseñados para su fácil instalación y funcionamiento.
Instalación del cerco eléctrico
Lea el Manual de Cercos Eléctricos que se adjunta para la correcta instalación de
cercos eléctricos.
Instalación del sistema a tierra
Para un mayor rendimiento de su
Energizador, el sistema de toma a erra
debe estar correctamente instalado. Use
la candad de varillas galvanizadas a erra
que se recomiendan en la equeta del
Energizador. Las varillas, de 2 metros de
largo (6½ pies), deben ser colocadas a 3
metros (10 pies) de distancia entre sí. Lea
el Manual de Cercos Eléctricos con las
instrucciones correspondientes al sistema a
erra.
Instalación del Energizador
Paso 1 Montaje del Energizador
Instalacion Bajo Cubierta (Sin Panel Solar)
a) Instale el Energizador sobre una pared bajo cubierta,
fuera del alcance de los niños y en un lugar donde no
haya riesgo de incendios o fallas mecánicas.
b) Haga 2 orificios usando la planlla (a la úlma página)
como una guia de perforación (Agujeros A y B). Use
una mecha o broca de 4mm (5/32”) de diámetro para
paredes de madera y coloque un tarugo de madera para
paredes de ladrillos o cemento.
c) Ulizando los tornillos fijados en el Energizador, asegure
uno en el orificio (A) dejando la cabeza del tornillo a una
distancia aproximada de 3/8” (8mm) fuera de la pared o
poste (illustración c).
d) Sujete el Energizador con el tornillo. Si fuera necesario
y para mayor seguridad asegure el tornillo en el orificio
(B).
3a
3b
3c
3d
12V

13
3E0082 Gallagher B60 Portable Fence Energizer Manual
Español
Instalacion Sobre Poste (Sin Panel Solar):
e) Instale el Energizador sobre un poste, fuera
del alcance de los niños y en un lugar donde
no haya riesgos que se dañe el Energizador.
(Use la planlla descrita en 3b -3d.)
Instalacion Solar
Instale el Energizador en el lado inferior del Panel
Solar Gallagher (las instrucciones completas se
adjuntan con el Kit del Panel Solar G487).
Paso 2 Conexion A Tierra Y Cerco
a) Conecte el terminal a erra (verde) del Energizador al sistema de toma de erra
ulizando el cable de salida de doble aislación G627.
b) Conecte el terminal a cerco (rojo) del Energizador al cerco ulizando el cable de
salida de doble aislación G627.
Paso 3 Conexion A Bateria
(De esta forma se acva el
Energizador).
Asegurese que el cerco esté listo para
funcionar. Conecte el cable a bateria
del Energizador a la bateria:
• Cable rojo al terminal (+) de la
bateria,
• Cable negro al terminal (-) de la
bateria.
Cuando la bateria está agotada (el
voltaje baja a 11,5 volts aprox.) el
Energizador baja hasta la mitad de su
potencia para conservar energia.
Ulice baterias recargables de ciclo
profundo de 12V (po) marino.
Vida UƟl De La Bateria (Usando Una Bateria Completamente Cargada De
12v/60Amp/Hora)
Alta Potencia/Pulsacion Normal
(Dias)
Baja Potencia/Modo De
Maximo Ahorro (Dias)
B60 45 -
3e

14
3E0082 Gallagher B60 Portable Fence Energizer Manual
Español
Indicador De Luces
La luz indicadora del cerco (roja) destella con cada pulso emido cuando el voltaje
está por encima de los 2000 volos (aprox.), indicando el estado del cerco. Si el
cerco está sobrecargado la luz indicadora destellará intermitentemente o no se
encenderá.
Prueba del Sistema a Tierra
Lea el Manual de Cercos Eléctricos que se adjunta para su información sobre dicha
prueba.
Mantenimiento del Cerco Eléctrico
Si el cerco eléctrico no controla el ganado o no funciona de acuerdo a las
especificaciones de Gallagher, con un voltaje mínimo de 3000 volos en el cerco,
ulice la guía de idenficación de fallas que figura en el Manual. Controle la bateria
regularmente.
Note: Controle las baterias conectadas al Panel Solar cada 12 meses ya que
las baterias recargables pueden perder capacidad de almacenamiento con el
transcurso del empo.
Gallagher se reserva el derecho de introducir cambios sin previo aviso a las
especificaciones de sus productos para mejorar la confiabilidad, funcionamiento o
diseño.

A
B
PORTABLE
FENCE ENERGIZER
B60
Template / Plantilla
English
Drill 2 x 5/32” (4mm) holes (A & B). Fix the screws provided into the wall
leaving the head of the screw about 3/8” (8mm) out from the wall. Place the
Energizer onto the mounng screws.
Español
Taladre 2 hoyos de 5/32” (4mm) (A & B). Coloque los tornillos incluidos en
la pared, dejando la cabeza del tornillo a 3/8” (8mm) de la pared. Instale el
Energizador sobre los tornillos de montaje.
