Ceiling-mounted fan heaters TECHNICAL MANUAL

2
41670713-rev.02
All copying, even partial, of this manual is strictly forbidden
S 80
INDEX
1 MAINFEATURES .......................................................................................................................................................................................................................... 2
2 RATED TECHNICAL DATA ............................................................................................................................................................................................................... 3
3 HEATING CAPACITIES .................................................................................................................................................................................................................... 4
3.1 Heating capacity with water operation ...................................................................................................................................................................................... 5 - 11
4 STEAM OPERATION .................................................................................................................................................................................................................... 12
4.1 Heating capacity with steam operation ..................................................................................................................................................................................... 12-13
5 COOLING ................................................................................................................................................................................................................................... 13

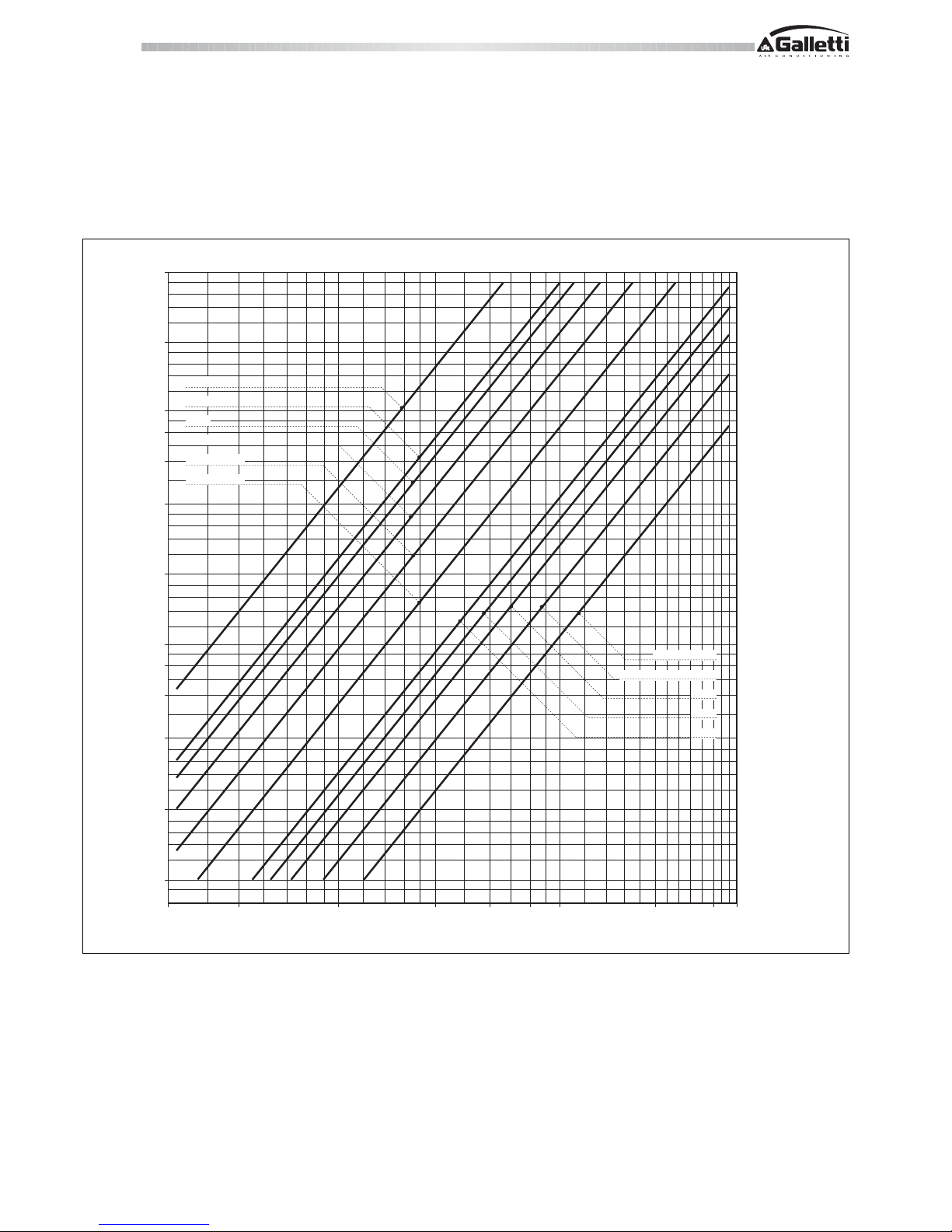

6 PRESSURE DROP WATER SIDE .................................................................................................................................................................................................. 14
7 INSTALLATION SUGGESTIONS .................................................................................................................................................................................................... 15
7.1 Installation heights and ranges ............................................................................................................................................................................................... 15 - 19
8 OVERALL DIMENSIONS ....................................................................................................................................................................................................... 20 - 21
9 ELECTRICAL WIRINGS ................................................................................................................................................................................................................ 22
9.1 Motor characteristics ................................................................................................................................................................................................................... 22
9.2 Wiring diagrams ..................................................................................................................................................................................................................... 22-24
10 MAINTENANCE ........................................................................................................................................................................................................................... 24
The technical and dimensional data reported in this manual may be modified in view of any product improvement.
1 MAIN FEATURES
The S 80 series fan heaters are suitable for heating medium-sized
to large environments such as warehouses, industrial or commercial
premises, gyms, etc.
The S 80 series consists of 16 models for hot or overheated water
operation, 9 of which are suitable also for steam operation.
S 80 series fan heaters comply with the provisions of EEC ( )
Directives 73/23, 89/392, 91/368, 93/44, 93/68.
They are made of:
heat exchanger: consists of copper tubes and aluminium fins
secured to the tubes by mechanical expansion with steel hydraulic
connections;
fan: dynamically and statically balanced helical type, made of anti-
spark aluminium, keyed directly onto the motor;
motor: three-phase asynchronous enclosed type motor with IP 44
protection rating and class B windings, in single and dual speed
versions:
- for models from S 610 to S 841
4 poles (1400 rpm)
6 poles (900 rpm)
4-8 poles (1400/700 r.p.m.)
- for models S 1110 and S 1120
6 poles (900 rpm)
8 poles (700 rpm)
6-8 poles (900-700 rpm)
motors with the following characteristics can be supplied to order:
- 230 V single-phase power supply with permanently activated
capacitor
- protection rating IP 55
- tropicalised construction
- explosion-proof construction EEx-d IIB T3
- 4/6 pole dual-speed motors
the motor is placed vertically inside a steel sheet cone which
protects it from the heat radiated by the heat exchanger.
The available accessories are:
- truncated cone diffuser
- anemometric diffuser
- deflecting fin diffuser
OPERATING LIMITS
Maximum water temperature +160°C
Maximum operating water pressure 15 bar
Maximum steam pressure 6 bar
Air inlet temperature min/max -10÷40°C
Power supply voltage +/- 10%

341670713-rev.02
All copying, even partial, of this manual is strictly forbidden
S 80
3 RATED TECHNICAL DATA
Vr
PT
Qw
Qa
LpA
VH2O
M
LEGEND
Rotation speed
Heating capacity
Water flow rate
Air flow rate
A-weighted sound pressure
Heat exchanger water content
Net weight
Vr PT Qw Qa LpA VH2 O M
rpm kW l/h m3/h dB/A l kg
S 610/4 1400 14,48 1245 2600 57 0,70 16
S 610/6 900 10,95 945 1750 47 0,70 16
S 610/8 700 9,41 1245 1300 41 0,70 16
S 611/4 1400 16,00 1376 2600 57 0,70 16
S 611/6 900 12,12 1042 1750 47 0,70 16
S 611/8 700 10,40 1376 1300 41 0,70 16
S 620/4 1400 19,24 1655 2600 59 1,05 18
S 620/6 900 14,57 1253 1750 49 1,05 18
S 620/8 700 12,51 1655 1300 43 1,05 18
S 621/4 1400 21,51 1850 2600 59 1,05 18
S 621/6 900 16,28 1400 1750 49 1,05 18
S 621/8 700 13,98 1850 1300 43 1,05 18
S 630/4 1400 28,37 2440 4200 60 1,72 23
S 630/6 900 21,48 1847 2850 50 1,72 23
S 630/8 700 18,44 2440 2100 44 1,72 23
S 631/4 1400 32,33 2780 4200 60 1,72 23
S 631/6 900 24,47 2104 2850 50 1,72 23
S 631/8 900 21,01 2780 2100 44 1,72 23
S 810/4 1400 38,66 3325 6200 62 1,95 32
S 810/6 900 29,27 2517 4200 55 1,95 32
S 810/8 700 25,13 3325 3100 45 1,95 32
S 811/4 1400 43,63 3752 6200 64 1,95 32
S 811/6 900 33,02 2840 4200 56 1,95 32
S 811/8 700 28,36 3752 3100 46 1,95 32
S 820/4 1400 46,98 4040 6200 64 2,50 35
S 820/6 900 35,56 3058 4200 56 2,50 35
S 820/8 700 30,53 4040 3100 46 2,50 35
S 821/4 1400 51,90 4463 7450 69 2,50 35
S 821/6 900 39,28 3378 5050 58 2,50 35
S 821/8 900 33,73 4463 3725 48 2,50 35
S 830/4 1400 60,00 5160 7450 68 2,90 42
S 830/6 900 45,41 3905 5050 57 2,90 42
S 830/8 700 39,00 5160 3725 47 2,90 42
S 831/4 1400 68,29 5873 9150 68 2,90 42
S 831/6 900 51,69 4445 6200 57 2,90 42
S 831/8 900 44,39 5873 4575 47 2,90 42
S 840/4 1400 72,62 6245 9150 68 3,85 49
S 840/6 900 54,95 4726 6200 57 3,85 49
S 840/8 700 47,20 6245 4575 47 3,85 49
S 841/4 1400 78,69 6767 9150 69 3,85 49
S 841/6 900 59,55 5121 6200 58 3,85 49
S 841/8 700 51,15 6767 4575 48 3,85 49
S 1110/6 900 90,12 7750 12200 59 4,50 72
S 1120/6 900 109,88 9450 17500 61 5,80 78
S 80
Heating capacity, water operation: water temperature 85/75°C, air temperature 20°C
Heating capacity, steam operation: steam pressure 1 bar (120°C), air temperature 20°C
Sound pressure level measured at a distance of 4 m with a directivity factor of 2

4
41670713-rev.02
All copying, even partial, of this manual is strictly forbidden
S 80
[°C]
[°C]
3 HEATING CAPACITIES
Section 3.1 provides tables giving the values of heating capacity and
corresponding outlet air temperature as a function of the incoming water and
inlet air temperatures.
In addition to the detailed tables, the formulae used to obtain the figures are
given below to enable Design Engineers to calculate the characteristics of
each model even in conditions not covered by the tables.
The heating capacity can be expressed in either kW or kcal/h.
The values of heating capacity and air flow rate with 8 pole operation are
obtained by multiplying the figures for 4 pole operation by the coefficients
0.65 and 0.5 respectively.
PTx = PTn T
60 Tw PTn
⋅⋅ ⋅


















∆
∆
10 014 1163
,,
[kW - kcal/h]
∆TTw Tw Tbs=+−
12
1
2
∆Tw Tw Tw=−
12
PTx
PTn
∆∆
∆∆
∆T
∆∆
∆∆
∆Tw
LEGEND
Unknown heating capacity (kW - kcal/h)
Rated heating capacity, see table (kW - kcal/h)
Difference between average temperatures of water and inlet air (°C)
Water side temperature differential (°C)
3.1 HEATING CAPACITY WITH WATER OPERATION
LEGEND
Tbs1Dry bulb inlet air temperature
Tbs2Dry bulb outlet air temperature
Tw1Inlet water temperature
Tw2Outlet water temperature
PT Heating capacity
Tw1
Tw2
Tbs1
Water inlet temperature (°C)
Water outlet temperature (°C)
Incoming air dry bulb temperature (°C)
Tw1/ Tw2
Tbs1
PT Tbs2PT Tbs2PT Tbs2PT Tbs2PT Tbs2PT Tbs2PT Tbs2PT Tbs2PT Tbs2PT Tbs2PT Tbs2PT Tbs2
kW °C kW °C kW °C kW °C kW °C kW °C kW °C kW °C kW °C kW °C kW °C kW °C
S 610/4 15,9 18,2 14,5 21,5 13,1 25,0 11,7 28,4 10,4 31,8 9,0 35,3 18,8 21,4 17,3 24,8 15,9 28,2 14,5 31,5 13,1 35,0 11,7 38,4
S 610/6 12,1 20,5 11,0 23,7 9,9 26,9 8,9 30,1 7,9 33,4 6,9 36,6 14,2 24,2 13,1 27,3 12,1 30,5 11,0 33,7 9,9 36,9 8,9 40,1
S 611/4 17,6 20,1 16,0 23,3 14,5 26,5 12,9 29,8 11,5 33,1 10,0 36,4 20,7 23,7 19,1 26,9 17,6 30,1 16,0 33,3 14,5 36,5 12,9 39,8
S 611/6 13,3 22,6 12,1 25,6 11,0 28,6 9,8 31,6 8,7 34,7 7,6 37,8 15,7 26,7 14,5 29,6 13,3 32,6 12,1 35,6 11,0 38,6 9,8 41,6
S 620/4 21,1 24,1 19,2 27,0 17,4 29,9 15,6 32,8 13,8 35,7 12,0 38,7 24,9 28,5 23,0 31,3 21,1 34,1 19,2 37,0 17,4 39,9 15,6 42,8
S 620/6 16,0 27,2 14,6 29,7 13,2 32,4 11,8 35,0 10,4 37,7 9,1 40,4 18,9 32,1 17,4 34,6 16,0 37,2 14,6 39,7 13,2 42,4 11,8 45,0
S 621/4 23,6 27,0 21,5 29,6 19,4 32,2 17,4 34,9 15,4 37,6 13,4 40,3 27,9 31,9 25,7 34,4 23,6 37,0 21,5 39,6 19,4 42,2 17,4 44,9
S 621/6 17,9 30,3 16,3 32,6 14,7 35,0 13,2 37,4 11,7 39,8 10,2 42,3 21,1 35,8 19,5 38,1 17,9 40,3 16,3 42,6 14,7 45,0 13,2 47,4
S 630/4 31,1 22,0 28,4 25,1 25,6 28,1 23,0 31,2 20,3 34,4 17,7 37,5 36,8 26,0 33,9 29,0 31,1 32,0 28,4 35,1 25,6 38,1 23,0 41,2
S 630/6 23,6 24,6 21,5 27,4 19,4 30,2 17,4 33,1 15,4 36,0 13,4 39,0 27,8 29,0 25,7 31,8 23,6 34,6 21,5 37,4 19,4 40,2 17,4 43,1
S 631/4 35,5 25,1 32,3 27,9 29,2 30,7 26,2 33,5 23,1 36,4 20,2 39,3 41,9 29,6 38,7 32,4 35,5 35,1 32,3 37,9 29,2 40,7 26,2 43,5
S 631/6 26,9 28,0 24,5 30,5 22,1 33,1 19,8 35,6 17,5 38,3 15,3 40,9 31,7 33,1 29,3 35,5 26,9 38,0 24,5 40,5 22,1 43,1 19,8 45,6
S 810/4 42,4 20,3 38,7 23,5 34,9 26,7 31,3 30,0 27,7 33,3 24,1 36,6 50,1 24,0 46,3 27,2 42,4 30,3 38,7 33,5 34,9 36,7 31,3 40,0
S 810/6 32,1 22,7 29,3 25,7 26,5 28,7 23,7 31,8 20,9 34,8 18,3 37,9 37,9 26,8 35,0 29,8 32,1 32,7 29,3 35,7 26,5 38,7 23,7 41,8
S 811/4 47,9 22,9 43,6 25,9 39,4 28,9 35,3 31,9 31,2 35,0 27,2 38,0 56,6 27,1 52,2 30,0 47,9 32,9 43,6 35,9 39,4 38,9 35,3 41,9
S 811/6 36,2 25,6 33,0 28,4 29,8 31,1 26,7 33,9 23,6 36,7 20,6 39,6 42,8 30,3 39,5 33,0 36,2 35,6 33,0 38,4 29,8 41,1 26,7 43,9
S 820/4 51,6 24,7 47,0 27,5 42,5 30,3 38,0 33,2 33,6 36,1 29,3 39,1 60,9 29,2 56,2 31,9 51,6 34,7 47,0 37,5 42,5 40,3 38,0 43,2
S 820/6 39,0 27,6 35,6 30,2 32,1 32,7 28,8 35,4 25,4 38,0 22,2 40,7 46,1 32,6 42,5 35,1 39,0 37,6 35,6 40,2 32,1 42,7 28,8 45,4
S 821/4 57,0 22,7 51,9 25,7 46,9 28,7 42,0 31,7 37,1 34,8 32,4 37,9 67,3 26,8 62,1 29,8 57,0 32,7 51,9 35,7 46,9 38,7 42,0 41,7
S 821/6 43,1 25,4 39,3 28,1 35,5 30,9 31,8 33,7 28,1 36,5 24,5 39,4 50,9 30,0 47,0 32,6 43,1 35,4 39,3 38,1 35,5 40,9 31,8 43,7
S 830/4 65,9 26,3 60,0 28,9 54,2 31,6 48,5 34,4 42,9 37,1 37,4 39,9 77,8 31,0 71,8 33,6 65,9 36,3 60,0 38,9 54,2 41,6 48,5 44,4
S 830/6 49,8 29,3 45,4 31,7 41,0 34,1 36,7 36,6 32,5 39,1 28,3 41,7 58,9 34,6 54,3 37,0 49,8 39,3 45,4 41,7 41,0 44,1 36,7 46,6
S 831/4 75,0 24,3 68,3 27,2 61,7 30,0 55,2 32,9 48,9 35,9 42,6 38,8 88,5 28,7 81,7 31,5 75,0 34,3 68,3 37,2 61,7 40,0 55,2 42,9
S 831/6 56,7 27,2 51,7 29,8 46,7 32,4 41,8 35,0 37,0 37,7 32,3 40,5 67,0 32,1 61,8 34,6 56,7 37,2 51,7 39,8 46,7 42,4 41,8 45,0
S 840/4 79,7 25,9 72,6 28,6 65,6 31,3 58,7 34,1 52,0 36,9 45,3 39,7 94,1 30,6 86,9 33,2 79,7 35,9 72,6 38,6 65,6 41,3 58,7 44,1
S 840/6 60,3 28,9 55,0 31,3 49,7 33,8 44,5 36,3 39,3 38,8 34,3 41,4 71,2 34,1 65,7 36,5 60,3 38,9 55,0 41,3 49,7 43,8 44,5 46,3
S 841/4 86,4 28,0 78,7 30,6 71,1 33,1 63,7 35,7 56,3 38,3 49,1 40,9 102,0 33,1 94,1 35,6 86,4 38,0 78,7 40,6 71,1 43,1 63,7 45,7
S 841/6 65,4 21,1 59,5 24,2 53,8 27,4 48,2 30,6 42,6 33,8 37,2 37,0 77,2 24,9 71,2 28,0 65,4 31,1 59,5 34,2 53,8 37,4 48,2 40,6
S 1110/6 98,9 24,1 90,1 26,9 81,4 29,8 72,9 32,8 64,5 35,7 56,2 38,7 116,8 28,5 107,8 31,3 98,9 34,1 90,1 36,9 81,4 39,8 72,9 42,8
S 1120/6 120,6 20,5 109,9 23,7 99,3 26,9 88,9 30,1 78,6 33,4 68,6 36,6 142,4 24,2 131,5 27,3 120,6 30,5 109,9 33,7 99,3 36,9 88,9 40,1
70°C / 60°C
S 80
0°C 5°C 10°C 15°C 20°C 25°C
80°C / 70°C
0°C 5°C 10°C 15°C 20°C 25°C

541670713-rev.02
All copying, even partial, of this manual is strictly forbidden
S 80
3 HEATING CAPACITIES
3.1 HEATING CAPACITY WITH WATER OPERATION
LEGEND
Tbs1Dry bulb inlet air temperature
Tbs2Dry bulb outlet air temperature
Tw1Inlet water temperature
Tw2Outlet water temperature
PT Heating capacity
Tw1/ Tw2
Tbs1
PT Tbs2PT Tbs2PT Tbs2PT Tbs2PT Tbs2PT Tbs2PT Tbs2PT Tbs2PT Tbs2PT Tbs2PT Tbs2PT Tbs2
kW °C kW °C kW °C kW °C kW °C kW °C kW °C kW °C kW °C kW °C kW °C kW °C
S 610/4 16,9 19,3 15,5 22,8 14,2 26,2 12,9 29,7 11,6 33,3 10,3 36,8 20,2 23,1 18,8 26,4 17,3 29,8 15,9 33,2 14,5 36,5 13,1 40,0
S 610/6 12,8 21,8 11,8 25,0 10,8 28,3 9,8 31,6 8,8 35,0 7,8 38,3 15,4 26,1 14,2 29,2 13,1 32,3 12,1 35,5 11,0 38,7 9,9 41,9
S 611/4 18,7 21,3 17,2 24,6 15,7 28,0 14,3 31,3 12,8 34,7 11,4 38,0 22,4 25,6 20,7 28,7 19,1 31,9 17,6 35,1 16,0 38,3 14,5 41,5
S 611/6 14,1 24,0 13,0 27,1 11,9 30,2 10,8 33,3 9,7 36,5 8,6 39,7 16,9 28,7 15,7 31,7 14,5 34,6 13,3 37,6 12,1 40,6 11,0 43,6
S 620/4 22,4 25,7 20,7 28,6 18,9 31,6 17,1 34,6 15,4 37,6 13,7 40,7 26,9 30,7 24,9 33,5 23,0 36,3 21,1 39,1 19,2 42,0 17,4 44,9
S 620/6 17,0 28,9 15,6 31,6 14,3 34,3 13,0 37,0 11,7 39,8 10,4 42,7 20,4 34,6 18,9 37,1 17,4 39,6 16,0 42,2 14,6 44,7 13,2 47,4
S 621/4 25,1 28,7 23,1 31,4 21,1 34,1 19,2 36,9 17,2 39,7 15,3 42,5 30,1 34,4 27,9 36,9 25,7 39,4 23,6 42,0 21,5 44,6 19,4 47,2
S 621/6 19,0 32,2 17,5 34,7 16,0 37,1 14,5 39,6 13,0 42,2 11,6 44,7 22,7 38,6 21,1 40,8 19,5 43,1 17,9 45,3 16,3 47,6 14,7 50,0
S 630/4 33,1 23,4 30,5 26,5 27,9 29,7 25,3 32,9 22,7 36,1 20,2 39,3 39,6 28,0 36,8 31,0 33,9 34,0 31,1 37,0 28,4 40,1 25,6 43,1
S 630/6 25,1 26,1 23,1 29,0 21,1 32,0 19,1 35,0 17,2 37,9 15,3 41,0 30,0 31,3 27,8 34,0 25,7 36,8 23,6 39,6 21,5 42,4 19,4 45,2
S 631/4 37,7 26,7 34,7 29,6 31,7 32,5 28,8 35,4 25,9 38,3 23,1 41,3 45,2 32,0 41,9 34,6 38,7 37,4 35,5 40,1 32,3 42,9 29,2 45,7
S 631/6 28,5 29,8 26,3 32,4 24,0 35,0 21,8 37,7 19,6 40,4 17,5 43,2 34,2 35,6 31,7 38,1 29,3 40,5 26,9 43,0 24,5 45,5 22,1 48,1
S 810/4 45,1 21,6 41,5 24,9 38,0 28,2 34,4 31,5 31,0 34,9 27,6 38,2 54,0 25,9 50,1 29,0 46,3 32,2 42,4 35,3 38,7 38,5 34,9 41,7
S 810/6 34,1 24,2 31,4 27,2 28,7 30,3 26,1 33,4 23,5 36,6 20,9 39,8 40,9 28,9 37,9 31,8 35,0 34,8 32,1 37,7 29,3 40,7 26,5 43,7
S 811/4 50,9 24,4 46,8 27,4 42,8 30,5 38,9 33,6 35,0 36,8 31,1 39,9 61,0 29,2 56,6 32,1 52,2 35,0 47,9 37,9 43,6 40,9 39,4 43,9
S 811/6 38,5 27,3 35,5 30,1 32,4 32,9 29,4 35,8 26,5 38,7 23,6 41,7 46,1 32,6 42,8 35,3 39,5 38,0 36,2 40,6 33,0 43,4 29,8 46,1
S 820/4 54,8 26,3 50,4 29,2 46,1 32,1 41,9 35,1 37,7 38,0 33,5 41,1 65,6 31,5 60,9 34,2 56,2 36,9 51,6 39,7 47,0 42,5 42,5 45,3
S 820/6 41,5 29,3 38,2 32,0 34,9 34,7 31,7 37,4 28,5 40,2 25,4 42,9 49,7 35,2 46,1 37,6 42,5 40,1 39,0 42,6 35,6 45,2 32,1 47,7
S 821/4 60,5 24,1 55,7 27,2 50,9 30,3 46,2 33,4 41,6 36,6 37,0 39,8 72,5 28,9 67,3 31,8 62,1 34,8 57,0 37,7 51,9 40,7 46,9 43,7
S 821/6 45,8 27,0 42,2 29,8 38,6 32,7 35,0 35,6 31,5 38,5 28,0 41,5 54,9 32,3 50,9 35,0 47,0 37,6 43,1 40,4 39,3 43,1 35,5 45,9
S 830/4 70,0 27,9 64,4 30,7 58,9 33,5 53,5 36,3 48,1 39,2 42,8 42,1 83,8 33,4 77,8 36,0 71,8 38,6 65,9 41,3 60,0 43,9 54,2 46,6
S 830/6 53,0 31,2 48,7 33,7 44,6 36,2 40,5 38,8 36,4 41,4 32,4 44,1 63,4 37,3 58,9 39,6 54,3 42,0 49,8 44,3 45,4 46,7 41,0 49,1
S 831/4 79,7 25,9 73,3 28,8 67,0 31,8 60,8 34,8 54,7 37,8 48,7 40,8 95,4 31,0 88,5 33,7 81,7 36,5 75,0 39,3 68,3 42,2 61,7 45,0
S 831/6 60,3 28,9 55,5 31,6 50,7 34,3 46,0 37,1 41,4 39,9 36,9 42,7 72,2 34,6 67,0 37,1 61,8 39,6 56,7 42,2 51,7 44,8 46,7 47,4
S 840/4 84,7 27,5 78,0 30,3 71,3 33,1 64,7 36,0 58,2 38,9 51,8 41,8 101,5 33,0 94,1 35,6 86,9 38,2 79,7 40,9 72,6 43,6 65,6 46,3
S 840/6 64,1 30,7 59,0 33,3 53,9 35,9 49,0 38,5 44,0 41,1 39,2 43,8 76,8 36,8 71,2 39,1 65,7 41,5 60,3 43,9 55,0 46,3 49,7 48,8
S 841/4 91,8 29,8 84,5 32,4 77,2 35,1 70,1 37,8 63,1 40,5 56,1 43,2 109,9 35,7 102,0 38,1 94,1 40,6 86,4 43,0 78,7 45,6 71,1 48,1
S 841/6 69,5 22,4 63,9 25,6 58,5 28,9 53,1 32,1 47,7 35,4 42,5 38,7 83,2 26,9 77,2 29,9 71,2 33,0 65,4 36,1 59,5 39,2 53,8 42,4
S 1110/6 105,1 25,6 96,7 28,6 88,5 31,5 80,3 34,6 72,2 37,6 64,3 40,7 125,9 30,7 116,8 33,5 107,8 36,3 98,9 39,1 90,1 41,9 81,4 44,8
S 1120/6 128,2 21,8 118,0 25,0 107,9 28,3 97,9 31,6 88,1 35,0 78,4 38,3 153,5 26,1 142,4 29,2 131,5 32,3 120,6 35,5 109,9 38,7 99,3 41,9
25°C
80°C / 65°C 85°C / 75°C
0°C 5°C 10°C 15°C 20°C 25°C 0°C
S 80
10°C 15°C 20°C5°C

6
41670713-rev.02
All copying, even partial, of this manual is strictly forbidden
S 80
3 HEATING CAPACITIES
3.1 HEATING CAPACITY WITH WATER OPERATION
LEGEND
Tbs1Dry bulb inlet air temperature
Tbs2Dry bulb outlet air temperature
Tw1Inlet water temperature
Tw2Outlet water temperature
PT Heating capacity
Tw1/ Tw2
Tbs1
PT Tbs2PT Tbs2PT Tbs2PT Tbs2PT Tbs2PT Tbs2PT Tbs2PT Tbs2PT Tbs2PT Tbs2PT Tbs2PT Tbs2
kW °C kW °C kW °C kW °C kW °C kW °C kW °C kW °C kW °C kW °C kW °C kW °C
S 610/4 18,2 20,9 16,9 24,3 15,5 27,8 14,2 31,2 12,9 34,7 11,6 38,3 18,1 20,7 16,8 24,2 15,5 27,7 14,2 31,2 12,9 34,8 11,7 38,4
S 610/6 13,9 23,5 12,8 26,8 11,8 30,0 10,8 33,3 9,8 36,6 8,8 40,0 13,7 23,3 12,7 26,6 11,7 29,9 10,8 33,3 9,8 36,7 8,9 40,1
S 611/4 20,2 23,1 18,7 26,3 17,2 29,6 15,7 33,0 14,3 36,3 12,8 39,7 20,0 22,8 18,5 26,2 17,1 29,5 15,7 32,9 14,3 36,3 12,9 39,8
S 611/6 15,3 25,9 14,1 29,0 13,0 32,1 11,9 35,2 10,8 38,3 9,7 41,5 15,1 25,7 14,0 28,8 12,9 32,0 11,9 35,2 10,8 38,4 9,8 41,6
S 620/4 24,3 27,7 22,4 30,7 20,7 33,6 18,9 36,6 17,1 39,6 15,4 42,6 24,0 27,5 22,3 30,5 20,6 33,5 18,9 36,6 17,2 39,6 15,5 42,8
S 620/6 18,4 31,2 17,0 33,9 15,6 36,6 14,3 39,3 13,0 42,0 11,7 44,8 18,2 30,9 16,9 33,6 15,6 36,4 14,3 39,3 13,0 42,1 11,8 45,0
S 621/4 27,1 31,0 25,1 33,7 23,1 36,4 21,1 39,1 19,2 41,9 17,2 44,7 26,9 30,7 24,9 33,5 23,0 36,3 21,1 39,1 19,2 42,0 17,4 44,8
S 621/6 20,5 34,8 19,0 37,2 17,5 39,7 16,0 42,1 14,5 44,6 13,0 47,2 20,3 34,5 18,8 37,0 17,4 39,5 16,0 42,1 14,5 44,7 13,1 47,3
S 630/4 35,8 25,3 33,1 28,4 30,5 31,5 27,9 34,7 25,3 37,9 22,7 41,1 35,4 25,1 32,9 28,2 30,3 31,5 27,8 34,7 25,3 37,9 22,9 41,2
S 630/6 27,1 28,2 25,1 31,1 23,1 34,0 21,1 37,0 19,1 40,0 17,2 42,9 26,8 27,9 24,9 30,9 23,0 33,9 21,1 37,0 19,2 40,0 17,3 43,1
S 631/4 40,7 28,8 37,7 31,7 34,7 34,6 31,7 37,5 28,8 40,4 25,9 43,3 40,3 28,5 37,4 31,5 34,5 34,4 31,7 37,4 28,9 40,4 26,1 43,5
S 631/6 30,8 32,2 28,5 34,8 26,3 37,4 24,0 40,0 21,8 42,7 19,6 45,4 30,5 31,8 28,3 34,5 26,1 37,3 24,0 40,0 21,9 42,8 19,8 45,6
S 810/4 48,7 23,4 45,1 26,6 41,5 29,9 38,0 33,2 34,4 36,5 31,0 39,9 48,3 23,1 44,8 26,5 41,3 29,8 37,9 33,2 34,5 36,6 31,2 40,0
S 810/6 36,9 26,1 34,1 29,2 31,4 32,2 28,7 35,3 26,1 38,4 23,5 41,6 36,5 25,8 33,9 29,0 31,3 32,1 28,7 35,3 26,1 38,5 23,6 41,7
S 811/4 55,0 26,4 50,9 29,4 46,8 32,4 42,8 35,5 38,9 38,6 35,0 41,8 54,5 26,1 50,5 29,2 46,6 32,3 42,8 35,5 39,0 38,7 35,2 41,9
S 811/6 41,6 29,5 38,5 32,3 35,5 35,1 32,4 37,9 29,4 40,8 26,5 43,7 41,2 29,2 38,2 32,1 35,3 35,0 32,4 37,9 29,5 40,9 26,7 43,9
S 820/4 59,2 28,4 54,8 31,3 50,4 34,2 46,1 37,1 41,9 40,1 37,7 43,0 58,6 28,1 54,4 31,1 50,2 34,1 46,1 37,1 42,0 40,1 37,9 43,2
S 820/6 44,8 31,7 41,5 34,3 38,2 37,0 34,9 39,7 31,7 42,4 28,5 45,2 44,4 31,4 41,2 34,1 38,0 36,9 34,9 39,7 31,8 42,5 28,7 45,3
S 821/4 65,4 26,1 60,5 29,1 55,7 32,2 50,9 35,3 46,2 38,4 41,6 41,6 64,8 25,8 60,1 29,0 55,5 32,1 50,9 35,3 46,4 38,5 41,9 41,7
S 821/6 49,5 29,1 45,8 32,0 42,2 34,8 38,6 37,7 35,0 40,6 31,5 43,5 49,0 28,8 45,5 31,8 42,0 34,7 38,5 37,7 35,1 40,6 31,7 43,7
S 830/4 75,6 30,2 70,0 32,9 64,4 35,7 58,9 38,5 53,5 41,3 48,1 44,2 74,9 29,9 69,5 32,7 64,1 35,6 58,8 38,5 53,6 41,4 48,4 44,3
S 830/6 57,2 33,7 53,0 36,2 48,7 38,7 44,6 41,2 40,5 43,8 36,4 46,4 56,7 33,3 52,6 35,9 48,5 38,6 44,5 41,2 40,6 43,9 36,7 46,6
S 831/4 86,1 28,0 79,7 30,9 73,3 33,8 67,0 36,8 60,8 39,8 54,7 42,8 85,2 27,7 79,1 30,7 73,0 33,7 67,0 36,7 61,0 39,8 55,1 42,9
S 831/6 65,2 31,2 60,3 33,9 55,5 36,6 50,7 39,3 46,0 42,1 41,4 44,9 64,5 30,9 59,8 33,7 55,2 36,5 50,7 39,3 46,2 42,1 41,7 45,0
S 840/4 91,5 29,7 84,7 32,5 78,0 35,3 71,3 38,1 64,7 41,0 58,2 43,9 90,6 29,4 84,1 32,3 77,6 35,2 71,2 38,1 64,9 41,1 58,6 44,0
S 840/6 69,3 33,2 64,1 35,7 59,0 38,3 53,9 40,9 49,0 43,5 44,0 46,1 68,6 32,9 63,6 35,5 58,7 38,1 53,9 40,8 49,1 43,5 44,4 46,3
S 841/4 99,2 32,2 91,8 34,8 84,5 37,4 77,2 40,1 70,1 42,8 63,1 45,5 98,2 31,9 91,1 34,6 84,1 37,3 77,1 40,1 70,3 42,8 63,5 45,6
S 841/6 75,1 24,2 69,5 27,4 63,9 30,6 58,5 33,9 53,1 37,1 47,7 40,4 74,3 24,0 69,0 27,3 63,6 30,6 58,4 33,9 53,2 37,2 48,1 40,5
S 1110/6 113,6 27,7 105,1 30,6 96,7 33,6 88,5 36,5 80,3 39,6 72,2 42,6 112,5 27,4 104,3 30,4 96,3 33,5 88,4 36,5 80,5 39,6 72,8 42,7
S 1120/6 138,5 23,5 128,2 26,8 118,0 30,0 107,9 33,3 97,9 36,6 88,1 40,0 137,2 23,3 127,2 26,6 117,4 29,9 107,7 33,3 98,2 36,7 88,7 40,1
25°C
85°C / 70°C 90°C / 70°C
0°C 5°C 10°C 15°C 20°C 25°C 0°C
S 80
10°C 15°C 20°C5°C

741670713-rev.02
All copying, even partial, of this manual is strictly forbidden
S 80
3 HEATING CAPACITIES
3.1 HEATING CAPACITY WITH WATER OPERATION
LEGEND
Tbs1Dry bulb inlet air temperature
Tbs2Dry bulb outlet air temperature
Tw1Inlet water temperature
Tw2Outlet water temperature
PT Heating capacity
Tw1/ Tw2
Tbs1
PT Tbs2PT Tbs2PT Tbs2PT Tbs2PT Tbs2PT Tbs2PT Tbs2PT Tbs2PT Tbs2PT Tbs2PT Tbs2PT Tbs2
kW °C kW °C kW °C kW °C kW °C kW °C kW °C kW °C kW °C kW °C kW °C kW °C
S 610/4 20,7 23,6 19,4 27,2 18,2 30,7 16,9 34,3 15,7 37,9 14,5 41,6 23,2 26,5 21,9 30,1 20,7 33,6 19,4 37,2 18,2 40,7 16,9 44,3
S 610/6 15,7 26,6 14,7 30,0 13,8 33,4 12,8 36,8 11,9 40,2 11,0 43,7 17,6 29,9 16,6 33,3 15,7 36,6 14,7 40,0 13,8 43,4 12,8 46,8
S 611/4 22,8 26,1 21,4 29,5 20,1 32,9 18,7 36,4 17,3 39,8 16,0 43,3 25,6 29,3 24,2 32,7 22,8 36,1 21,4 39,5 20,1 42,9 18,7 46,4
S 611/6 17,3 29,4 16,2 32,6 15,2 35,8 14,2 39,0 13,1 42,3 12,1 45,6 19,4 33,0 18,4 36,2 17,3 39,4 16,2 42,6 15,2 45,8 14,2 49,0
S 620/4 27,5 31,4 25,8 34,5 24,1 37,6 22,5 40,7 20,9 43,8 19,3 47,0 30,8 35,3 29,1 38,3 27,5 41,4 25,8 44,5 24,1 47,6 22,5 50,7
S 620/6 20,8 35,3 19,5 38,1 18,3 41,0 17,0 43,9 15,8 46,8 14,6 49,7 23,4 39,7 22,1 42,5 20,8 45,3 19,5 48,1 18,3 51,0 17,0 53,9
S 621/4 30,7 35,1 28,8 37,9 27,0 40,8 25,1 43,7 23,3 46,6 21,5 49,6 34,5 39,4 32,6 42,2 30,7 45,1 28,8 47,9 27,0 50,8 25,1 53,7
S 621/6 23,2 39,4 21,8 42,0 20,4 44,7 19,0 47,3 17,6 50,0 16,3 52,7 26,1 44,3 24,7 46,9 23,2 49,4 21,8 52,0 20,4 54,7 19,0 57,3
S 630/4 40,5 28,6 38,0 31,9 35,6 35,2 33,2 38,5 30,8 41,8 28,4 45,1 45,5 32,2 43,0 35,4 40,5 38,6 38,0 41,9 35,6 45,2 33,2 48,5
S 630/6 30,6 32,0 28,8 35,0 26,9 38,1 25,1 41,2 23,3 44,3 21,5 47,4 34,4 35,9 32,5 38,9 30,6 42,0 28,8 45,0 26,9 48,1 25,1 51,2
S 631/4 46,1 32,6 43,3 35,6 40,5 38,7 37,8 41,7 35,0 44,8 32,3 47,9 51,8 36,7 49,0 39,6 46,1 42,6 43,3 45,6 40,5 48,7 37,8 51,7
S 631/6 34,9 36,4 32,8 39,2 30,7 42,0 28,6 44,8 26,5 47,7 24,5 50,5 39,2 40,9 37,1 43,6 34,9 46,4 32,8 49,2 30,7 52,0 28,6 54,8
S 810/4 55,2 26,4 51,8 29,8 48,5 33,2 45,2 36,7 41,9 40,1 38,7 43,5 62,0 29,7 58,6 33,1 55,2 36,4 51,8 39,8 48,5 43,2 45,2 46,7
S 810/6 41,8 29,5 39,2 32,7 36,7 36,0 34,2 39,2 31,7 42,4 29,3 45,7 46,9 33,2 44,3 36,4 41,8 39,5 39,2 42,7 36,7 46,0 34,2 49,2
S 811/4 62,3 29,8 58,5 33,0 54,7 36,2 51,0 39,4 47,3 42,7 43,6 45,9 69,9 33,5 66,1 36,7 62,3 39,8 58,5 43,0 54,7 46,2 51,0 49,4
S 811/6 47,1 33,3 44,2 36,3 41,4 39,3 38,6 42,3 35,8 45,3 33,0 48,4 52,9 37,5 50,0 40,4 47,1 43,3 44,2 46,3 41,4 49,3 38,6 52,3
S 820/4 67,0 32,1 62,9 35,2 58,9 38,2 54,9 41,3 50,9 44,4 47,0 47,5 75,3 36,1 71,2 39,1 67,0 42,1 62,9 45,2 58,9 48,2 54,9 51,3
S 820/6 50,7 35,9 47,6 38,7 44,6 41,5 41,5 44,4 38,5 47,3 35,6 50,2 57,0 40,3 53,9 43,1 50,7 45,9 47,6 48,7 44,6 51,5 41,5 54,4
S 821/4 74,0 29,5 69,5 32,7 65,1 36,0 60,6 39,2 56,3 42,4 51,9 45,7 83,2 33,2 78,6 36,4 74,0 39,5 69,5 42,7 65,1 46,0 60,6 49,2
S 821/6 56,0 33,0 52,6 36,0 49,2 39,0 45,9 42,0 42,6 45,1 39,3 48,1 63,0 37,0 59,5 40,0 56,0 43,0 52,6 46,0 49,2 49,0 45,9 52,0
S 830/4 85,6 34,1 80,4 37,1 75,2 40,0 70,1 43,0 65,0 45,9 60,0 48,9 96,2 38,4 90,9 41,2 85,6 44,1 80,4 47,1 75,2 50,0 70,1 53,0
S 830/6 64,8 38,1 60,8 40,8 56,9 43,5 53,1 46,2 49,2 49,0 45,4 51,7 72,8 42,8 68,8 45,5 64,8 48,1 60,8 50,8 56,9 53,5 53,1 56,2
S 831/4 97,4 31,6 91,5 34,7 85,6 37,8 79,8 40,9 74,0 44,0 68,3 47,2 109,5 35,6 103,4 38,6 97,4 41,6 91,5 44,7 85,6 47,8 79,8 50,9
S 831/6 73,8 35,3 69,3 38,2 64,8 41,1 60,4 43,9 56,0 46,9 51,7 49,8 82,9 39,7 78,3 42,5 73,8 45,3 69,3 48,2 64,8 51,1 60,4 53,9
S 840/4 103,6 33,6 97,3 36,6 91,0 39,6 84,8 42,6 78,7 45,6 72,6 48,6 116,4 37,8 110,0 40,7 103,6 43,6 97,3 46,6 91,0 49,6 84,8 52,6
S 840/6 78,4 37,6 73,6 40,3 68,9 43,0 64,2 45,8 59,6 48,5 55,0 51,3 88,1 42,2 83,2 44,9 78,4 47,6 73,6 50,3 68,9 53,0 64,2 55,8
S 841/4 112,3 36,5 105,4 39,2 98,7 42,0 91,9 44,9 85,3 47,7 78,7 50,6 126,1 41,0 119,2 43,7 112,3 46,5 105,4 49,2 98,7 52,0 91,9 54,9
S 841/6 85,0 27,4 79,8 30,8 74,7 34,1 69,6 37,5 64,5 40,8 59,6 44,2 95,5 30,8 90,2 34,1 85,0 37,4 79,8 40,8 74,7 44,1 69,6 47,5
S 1110/6 128,6 31,3 120,8 34,4 113,0 37,5 105,3 40,6 97,7 43,8 90,2 47,0 144,5 35,2 136,5 38,2 128,6 41,3 120,8 44,4 113,0 47,5 105,3 50,6
S 1120/6 156,8 26,6 147,2 30,0 137,8 33,4 128,4 36,8 119,1 40,2 109,9 43,7 176,1 29,9 166,4 33,3 156,8 36,6 147,2 40,0 137,8 43,4 128,4 46,8
25°C
110°C / 80°C 120°C / 90°C
0°C 5°C 10°C 15°C 20°C 25°C 0°C
S 80
10°C 15°C 20°C5°C

8
41670713-rev.02
All copying, even partial, of this manual is strictly forbidden
S 80
3 HEATING CAPACITIES
3.1 HEATING CAPACITY WITH WATER OPERATION
LEGEND
Tbs1Dry bulb inlet air temperature
Tbs2Dry bulb outlet air temperature
Tw1Inlet water temperature
Tw2Outlet water temperature
PT Heating capacity
Tw1/ Tw2
Tbs1
PT Tbs2PT Tbs2PT Tbs2PT Tbs2PT Tbs2PT Tbs2PT Tbs2PT Tbs2PT Tbs2PT Tbs2PT Tbs2PT Tbs2
kW °C kW °C kW °C kW °C kW °C kW °C kW °C kW °C kW °C kW °C kW °C kW °C
S 610/4 25,8 29,5 24,5 33,0 23,2 36,5 21,9 40,1 20,7 43,6 19,4 47,2 23,4 26,7 22,1 30,3 20,9 33,9 19,7 37,5 18,5 41,2 17,3 44,8
S 610/6 19,6 33,2 18,6 36,6 17,6 39,9 16,6 43,3 15,7 46,6 14,7 50,0 17,7 30,1 16,8 33,5 15,9 37,0 15,0 40,4 14,1 43,9 13,1 47,3
S 611/4 28,5 32,6 27,1 35,9 25,6 39,3 24,2 42,7 22,8 46,1 21,4 49,5 25,8 29,5 24,5 33,0 23,1 36,4 21,8 39,9 20,5 43,4 19,1 46,9
S 611/6 21,6 36,7 20,5 39,8 19,4 43,0 18,4 46,2 17,3 49,4 16,2 52,6 19,6 33,2 18,5 36,5 17,5 39,7 16,5 43,0 15,5 46,3 14,5 49,6
S 620/4 34,3 39,2 32,6 42,2 30,8 45,3 29,1 48,3 27,5 51,4 25,8 54,5 31,1 35,5 29,4 38,6 27,8 41,8 26,2 44,9 24,6 48,1 23,0 51,3
S 620/6 26,0 44,1 24,7 46,9 23,4 49,7 22,1 52,5 20,8 55,3 19,5 58,1 23,5 39,9 22,3 42,8 21,1 45,8 19,8 48,7 18,6 51,6 17,4 54,6
S 621/4 38,3 43,8 36,4 46,6 34,5 49,4 32,6 52,2 30,7 55,1 28,8 57,9 34,7 39,7 32,9 42,6 31,1 45,5 29,3 48,5 27,5 51,4 25,7 54,4
S 621/6 29,0 49,3 27,5 51,8 26,1 54,3 24,7 56,9 23,2 59,4 21,8 62,0 26,3 44,6 24,9 47,3 23,5 50,0 22,2 52,6 20,8 55,3 19,5 58,1
S 630/4 50,6 35,8 48,0 39,0 45,5 42,2 43,0 45,4 40,5 48,6 38,0 51,9 45,8 32,4 43,4 35,7 41,0 39,0 38,6 42,3 36,3 45,7 33,9 49,0
S 630/6 38,3 39,9 36,3 42,9 34,4 45,9 32,5 48,9 30,6 52,0 28,8 55,0 34,7 36,2 32,9 39,3 31,0 42,4 29,2 45,5 27,5 48,6 25,7 51,8
S 631/4 57,6 40,8 54,7 43,7 51,8 46,7 49,0 49,6 46,1 52,6 43,3 55,6 52,2 36,9 49,4 40,0 46,7 43,1 44,0 46,1 41,3 49,2 38,7 52,4
S 631/6 43,6 45,5 41,4 48,2 39,2 50,9 37,1 53,6 34,9 56,4 32,8 59,2 39,5 41,2 37,4 44,0 35,4 46,9 33,3 49,7 31,3 52,6 29,3 55,5
S 810/4 68,9 33,0 65,4 36,4 62,0 39,7 58,6 43,1 55,2 46,4 51,8 49,8 62,4 29,9 59,1 33,3 55,9 36,8 52,6 40,2 49,4 43,7 46,3 47,2
S 810/6 52,2 36,9 49,5 40,0 46,9 43,2 44,3 46,4 41,8 49,5 39,2 52,7 47,3 33,4 44,8 36,7 42,3 39,9 39,9 43,2 37,4 46,5 35,0 49,8
S 811/4 77,7 37,3 73,8 40,4 69,9 43,5 66,1 46,7 62,3 49,8 58,5 53,0 70,4 33,8 66,7 37,0 63,1 40,2 59,4 43,5 55,8 46,7 52,2 50,0
S 811/6 58,8 41,6 55,9 44,5 52,9 47,5 50,0 50,4 47,1 53,3 44,2 56,3 53,3 37,7 50,5 40,7 47,7 43,8 45,0 46,8 42,2 49,9 39,5 53,0
S 820/4 83,7 40,1 79,5 43,1 75,3 46,1 71,2 49,1 67,0 52,1 62,9 55,2 75,9 36,4 71,9 39,4 67,9 42,5 64,0 45,7 60,1 48,8 56,2 51,9
S 820/6 63,4 44,8 60,2 47,6 57,0 50,3 53,9 53,1 50,7 55,9 47,6 58,7 57,4 40,6 54,4 43,5 51,4 46,4 48,4 49,3 45,5 52,2 42,5 55,1
S 821/4 92,5 36,9 87,8 40,0 83,2 43,2 78,6 46,4 74,0 49,5 69,5 52,7 83,8 33,4 79,4 36,7 75,0 39,9 70,7 43,2 66,4 46,5 62,1 49,8
S 821/6 70,0 41,2 66,5 44,1 63,0 47,0 59,5 50,0 56,0 53,0 52,6 56,0 63,4 37,3 60,1 40,4 56,8 43,4 53,5 46,5 50,2 49,6 47,0 52,7
S 830/4 106,9 42,6 101,5 45,5 96,2 48,4 90,9 51,2 85,6 54,1 80,4 57,1 96,9 38,6 91,8 41,6 86,7 44,6 81,7 47,6 76,7 50,6 71,8 53,6
S 830/6 80,9 47,6 76,8 50,2 72,8 52,8 68,8 55,5 64,8 58,1 60,8 60,8 73,3 43,1 69,5 45,9 65,6 48,6 61,8 51,4 58,1 54,2 54,3 57,0
S 831/4 121,7 39,5 115,6 42,5 109,5 45,6 103,4 48,6 97,4 51,6 91,5 54,7 110,3 35,8 104,5 38,9 98,7 42,1 93,0 45,2 87,3 48,4 81,7 51,5
S 831/6 92,1 44,1 87,5 46,9 82,9 49,7 78,3 52,5 73,8 55,3 69,3 58,2 83,5 40,0 79,1 42,9 74,7 45,8 70,4 48,7 66,1 51,7 61,8 54,6
S 840/4 129,4 42,0 122,9 44,9 116,4 47,8 110,0 50,7 103,6 53,6 97,3 56,6 117,3 38,1 111,1 41,1 105,0 44,1 98,9 47,1 92,8 50,2 86,9 53,2
S 840/6 97,9 46,9 93,0 49,6 88,1 52,2 83,2 54,9 78,4 57,6 73,6 60,3 88,7 42,5 84,1 45,3 79,4 48,1 74,8 50,9 70,3 53,7 65,7 56,5
S 841/4 140,2 45,5 133,1 48,2 126,1 51,0 119,2 53,7 112,3 56,5 105,4 59,2 127,1 41,3 120,4 44,1 113,7 46,9 107,1 49,8 100,6 52,7 94,1 55,6
S 841/6 106,1 34,3 100,8 37,5 95,5 40,8 90,2 44,1 85,0 47,4 79,8 50,8 96,1 31,1 91,1 34,4 86,1 37,8 81,1 41,2 76,1 44,6 71,2 48,0
S 1110/6 160,6 39,1 152,5 42,1 144,5 45,2 136,5 48,2 128,6 51,3 120,8 54,4 145,5 35,4 137,8 38,6 130,2 41,7 122,7 44,9 115,2 48,1 107,8 51,3
S 1120/6 195,8 33,2 185,9 36,6 176,1 39,9 166,4 43,3 156,8 46,6 147,2 50,0 177,4 30,1 168,1 33,5 158,8 37,0 149,6 40,4 140,5 43,9 131,5 47,3
25°C
130°C / 100°C 130°C / 90°C
0°C 5°C 10°C 15°C 20°C 25°C 0°C
S 80
10°C 15°C 20°C5°C

941670713-rev.02
All copying, even partial, of this manual is strictly forbidden
S 80
3 HEATING CAPACITIES
3.1 HEATING CAPACITY WITH WATER OPERATION
LEGEND
Tbs1Dry bulb inlet air temperature
Tbs2Dry bulb outlet air temperature
Tw1Inlet water temperature
Tw2Outlet water temperature
PT Heating capacity
Tw1/ Tw2
Tbs1
PT Tbs2PT Tbs2PT Tbs2PT Tbs2PT Tbs2PT Tbs2PT Tbs2PT Tbs2PT Tbs2PT Tbs2PT Tbs2PT Tbs2
kW °C kW °C kW °C kW °C kW °C kW °C kW °C kW °C kW °C kW °C kW °C kW °C
S 610/4 23,7 27,1 22,5 30,8 21,4 34,4 20,2 38,1 19,0 41,7 17,9 45,4 25,9 29,6 24,6 33,1 23,4 36,7 22,1 40,3 20,9 43,9 19,7 47,5
S 610/6 18,0 30,6 17,1 34,1 16,2 37,5 15,3 41,0 14,4 44,5 13,5 48,0 19,6 33,3 18,7 36,7 17,7 40,1 16,8 43,5 15,9 47,0 15,0 50,4
S 611/4 26,2 30,0 24,9 33,5 23,6 37,0 22,3 40,5 21,0 44,0 19,7 47,5 28,6 32,7 27,2 36,1 25,8 39,5 24,5 43,0 23,1 46,4 21,8 49,9
S 611/6 19,9 33,7 18,9 37,0 17,9 40,3 16,9 43,7 15,9 47,0 14,9 50,4 21,6 36,8 20,6 40,0 19,6 43,2 18,5 46,5 17,5 49,7 16,5 53,0
S 620/4 31,6 36,1 30,0 39,2 28,4 42,4 26,8 45,7 25,3 48,9 23,7 52,1 34,4 39,3 32,7 42,4 31,1 45,5 29,4 48,6 27,8 51,8 26,2 54,9
S 620/6 23,9 40,6 22,7 43,5 21,5 46,5 20,3 49,5 19,1 52,5 18,0 55,5 26,0 44,2 24,8 47,1 23,5 49,9 22,3 52,8 21,1 55,8 19,8 58,7
S 621/4 35,3 40,3 33,5 43,3 31,7 46,3 30,0 49,3 28,2 52,3 26,5 55,3 38,4 43,9 36,6 46,8 34,7 49,7 32,9 52,6 31,1 55,5 29,3 58,5
S 621/6 26,7 45,3 25,3 48,0 24,0 50,8 22,7 53,5 21,4 56,3 20,1 59,1 29,1 49,4 27,7 52,0 26,3 54,6 24,9 57,3 23,5 60,0 22,2 62,6
S 630/4 46,5 32,9 44,2 36,3 41,9 39,6 39,5 43,0 37,3 46,4 35,0 49,8 50,7 35,9 48,2 39,1 45,8 42,4 43,4 45,7 41,0 49,0 38,6 52,3
S 630/6 35,2 36,7 33,4 39,9 31,7 43,0 29,9 46,2 28,2 49,4 26,5 52,6 38,4 40,0 36,5 43,1 34,7 46,2 32,9 49,3 31,0 52,4 29,2 55,5
S 631/4 53,0 37,5 50,3 40,6 47,7 43,7 45,1 46,9 42,4 50,0 39,9 53,2 57,8 40,9 55,0 43,9 52,2 46,9 49,4 50,0 46,7 53,1 44,0 56,1
S 631/6 40,1 41,8 38,1 44,7 36,1 47,6 34,1 50,6 32,1 53,5 30,2 56,5 43,7 45,6 41,6 48,4 39,5 51,2 37,4 54,0 35,4 56,9 33,3 59,7
S 810/4 63,4 30,4 60,2 33,9 57,0 37,3 53,9 40,8 50,8 44,3 47,7 47,8 69,1 33,1 65,7 36,5 62,4 39,9 59,1 43,3 55,9 46,8 52,6 50,2
S 810/6 48,0 34,0 45,6 37,2 43,2 40,5 40,8 43,9 38,4 47,2 36,1 50,5 52,3 37,0 49,8 40,2 47,3 43,4 44,8 46,7 42,3 49,9 39,9 53,2
S 811/4 71,5 34,3 67,9 37,6 64,4 40,8 60,8 44,1 57,3 47,5 53,8 50,8 77,9 37,4 74,2 40,6 70,4 43,8 66,7 47,0 63,1 50,2 59,4 53,5
S 811/6 54,1 38,3 51,4 41,4 48,7 44,5 46,0 47,6 43,4 50,7 40,7 53,8 59,0 41,7 56,2 44,7 53,3 47,7 50,5 50,7 47,7 53,8 45,0 56,8
S 820/4 77,0 36,9 73,1 40,1 69,3 43,2 65,5 46,4 61,7 49,6 57,9 52,8 83,9 40,2 79,9 43,3 75,9 46,4 71,9 49,4 67,9 52,5 64,0 55,7
S 820/6 58,3 41,3 55,4 44,2 52,5 47,1 49,6 50,1 46,7 53,0 43,8 56,0 63,5 44,9 60,5 47,8 57,4 50,6 54,4 53,5 51,4 56,4 48,4 59,3
S 821/4 85,1 33,9 80,8 37,2 76,5 40,5 72,3 43,8 68,1 47,2 64,0 50,5 92,7 37,0 88,2 40,2 83,8 43,4 79,4 46,7 75,0 49,9 70,7 53,2
S 821/6 64,4 37,9 61,2 41,0 57,9 44,1 54,7 47,2 51,6 50,3 48,4 53,5 70,2 41,3 66,8 44,3 63,4 47,3 60,1 50,4 56,8 53,4 53,5 56,5
S 830/4 98,4 39,2 93,4 42,3 88,5 45,3 83,6 48,4 78,8 51,4 74,0 54,5 107,2 42,8 102,0 45,7 96,9 48,6 91,8 51,6 86,7 54,6 81,7 57,6
S 830/6 74,5 43,8 70,7 46,6 67,0 49,4 63,3 52,2 59,6 55,1 56,0 57,9 81,1 47,7 77,2 50,4 73,3 53,1 69,5 55,9 65,6 58,6 61,8 61,4
S 831/4 112,0 36,4 106,3 39,5 100,7 42,7 95,2 45,9 89,7 49,1 84,2 52,3 122,0 39,6 116,1 42,7 110,3 45,8 104,5 48,9 98,7 52,1 93,0 55,2
S 831/6 84,7 40,6 80,5 43,6 76,2 46,5 72,0 49,5 67,9 52,5 63,7 55,5 92,3 44,3 87,9 47,1 83,5 50,0 79,1 52,9 74,7 55,8 70,4 58,7
S 840/4 119,1 38,7 113,1 41,7 107,1 44,8 101,2 47,9 95,3 51,0 89,5 54,1 129,7 42,1 123,5 45,1 117,3 48,1 111,1 51,1 105,0 54,1 98,9 57,1
S 840/6 90,1 43,2 85,6 46,0 81,1 48,9 76,6 51,7 72,2 54,6 67,8 57,5 98,2 47,1 93,4 49,8 88,7 52,5 84,1 55,3 79,4 58,1 74,8 60,9
S 841/4 129,0 41,9 122,5 44,8 116,1 47,7 109,7 50,6 103,3 53,6 97,0 56,5 140,6 45,7 133,8 48,4 127,1 51,3 120,4 54,1 113,7 56,9 107,1 59,8
S 841/6 97,6 31,5 92,7 34,9 87,8 38,4 83,0 41,8 78,2 45,3 73,4 48,7 106,4 34,4 101,2 37,7 96,1 41,1 91,1 44,4 86,1 47,8 81,1 51,2
S 1110/6 147,8 36,0 140,3 39,2 132,9 42,4 125,6 45,6 118,3 48,8 111,1 52,1 161,0 39,2 153,2 42,3 145,5 45,4 137,8 48,6 130,2 51,7 122,7 54,9
S 1120/6 180,2 30,6 171,1 34,1 162,1 37,5 153,1 41,0 144,3 44,5 135,5 48,0 196,3 33,3 186,8 36,7 177,4 40,1 168,1 43,5 158,8 47,0 149,6 50,4
25°C
140°C / 90°C 140°C / 100°C
0°C 5°C 10°C 15°C 20°C 25°C 0°C
S 80
10°C 15°C 20°C5°C

10
41670713-rev.02
All copying, even partial, of this manual is strictly forbidden
S 80
3 HEATING CAPACITIES
3.1 HEATING CAPACITY WITH WATER OPERATION
LEGEND
Tbs1Dry bulb inlet air temperature
Tbs2Dry bulb outlet air temperature
Tw1Inlet water temperature
Tw2Outlet water temperature
PT Heating capacity
Tw1/ Tw2
Tbs1
PT Tbs2PT Tbs2PT Tbs2PT Tbs2PT Tbs2PT Tbs2PT Tbs2PT Tbs2PT Tbs2PT Tbs2PT Tbs2PT Tbs2
kW °C kW °C kW °C kW °C kW °C kW °C kW °C kW °C kW °C kW °C kW °C kW °C
S 610/4 26,2 29,9 24,9 33,5 23,7 37,1 22,5 40,8 21,4 44,4 20,2 48,1 24,2 27,7 23,0 31,3 21,9 35,0 20,7 38,7 19,6 42,4 18,5 46,1
S 610/6 19,9 33,7 18,9 37,1 18,0 40,6 17,1 44,1 16,2 47,5 15,3 51,0 18,4 31,2 17,5 34,7 16,6 38,2 15,7 41,7 14,9 45,2 14,0 48,8
S 611/4 28,9 33,0 27,6 36,5 26,2 40,0 24,9 43,5 23,6 47,0 22,3 50,5 26,8 30,6 25,5 34,1 24,2 37,6 22,9 41,2 21,6 44,7 20,4 48,3
S 611/6 21,9 37,2 20,9 40,4 19,9 43,7 18,9 47,0 17,9 50,3 16,9 53,7 20,3 34,4 19,3 37,7 18,3 41,1 17,3 44,5 16,4 47,8 15,4 51,2
S 620/4 34,8 39,7 33,2 42,9 31,6 46,1 30,0 49,2 28,4 52,4 26,8 55,7 32,2 36,8 30,6 40,0 29,1 43,2 27,6 46,5 26,0 49,8 24,5 53,0
S 620/6 26,3 44,7 25,1 47,6 23,9 50,6 22,7 53,5 21,5 56,5 20,3 59,5 24,4 41,4 23,2 44,4 22,0 47,4 20,9 50,4 19,7 53,5 18,6 56,5
S 621/4 38,9 44,4 37,1 47,4 35,3 50,3 33,5 53,3 31,7 56,3 30,0 59,3 36,0 41,1 34,2 44,1 32,5 47,2 30,8 50,2 29,1 53,3 27,4 56,3
S 621/6 29,4 49,9 28,0 52,6 26,7 55,3 25,3 58,0 24,0 60,8 22,7 63,5 27,2 46,2 25,9 49,0 24,6 51,8 23,3 54,6 22,0 57,4 20,7 60,2
S 630/4 51,3 36,3 48,9 39,6 46,5 42,9 44,2 46,3 41,9 49,6 39,5 53,0 47,5 33,6 45,2 37,0 42,9 40,3 40,6 43,7 38,4 47,2 36,2 50,6
S 630/6 38,8 40,5 37,0 43,6 35,2 46,7 33,4 49,9 31,7 53,0 29,9 56,2 35,9 37,5 34,2 40,6 32,5 43,8 30,8 47,1 29,1 50,3 27,4 53,5
S 631/4 58,4 41,3 55,7 44,4 53,0 47,5 50,3 50,6 47,7 53,7 45,1 56,9 54,1 38,3 51,5 41,4 48,9 44,6 46,3 47,7 43,7 50,9 41,2 54,2
S 631/6 44,2 46,1 42,1 48,9 40,1 51,8 38,1 54,7 36,1 57,6 34,1 60,6 40,9 42,7 38,9 45,6 37,0 48,6 35,0 51,5 33,1 54,5 31,2 57,5
S 810/4 69,8 33,5 66,6 36,9 63,4 40,4 60,2 43,9 57,0 47,3 53,9 50,8 64,7 31,0 61,5 34,5 58,4 38,0 55,4 41,5 52,3 45,1 49,3 48,6
S 810/6 52,9 37,4 50,4 40,7 48,0 44,0 45,6 47,2 43,2 50,5 40,8 53,9 48,9 34,6 46,6 38,0 44,2 41,3 41,9 44,7 39,6 48,0 37,3 51,4
S 811/4 78,8 37,8 75,2 41,0 71,5 44,3 67,9 47,6 64,4 50,8 60,8 54,1 73,0 35,0 69,4 38,3 65,9 41,6 62,5 44,9 59,0 48,3 55,6 51,7
S 811/6 59,7 42,2 56,9 45,3 54,1 48,3 51,4 51,4 48,7 54,5 46,0 57,6 55,2 39,1 52,6 42,2 49,9 45,3 47,3 48,5 44,7 51,6 42,1 54,8
S 820/4 84,9 40,7 80,9 43,8 77,0 46,9 73,1 50,1 69,3 53,2 65,5 56,4 78,6 37,7 74,8 40,8 71,0 44,0 67,3 47,2 63,6 50,5 59,9 53,7
S 820/6 64,2 45,4 61,3 48,3 58,3 51,3 55,4 54,2 52,5 57,1 49,6 60,1 59,5 42,1 56,6 45,0 53,7 48,0 50,9 51,0 48,1 54,0 45,3 57,1
S 821/4 93,8 37,4 89,4 40,7 85,1 43,9 80,8 47,2 76,5 50,5 72,3 53,8 86,8 34,6 82,6 37,9 78,4 41,3 74,3 44,6 70,2 48,0 66,1 51,4
S 821/6 71,0 41,8 67,7 44,8 64,4 47,9 61,2 51,0 57,9 54,1 54,7 57,2 65,7 38,7 62,5 41,8 59,4 44,9 56,2 48,1 53,1 51,3 50,1 54,5
S 830/4 108,4 43,2 103,4 46,2 98,4 49,2 93,4 52,3 88,5 55,3 83,6 58,4 100,3 40,0 95,5 43,1 90,7 46,2 85,9 49,3 81,2 52,4 76,5 55,5
S 830/6 82,0 48,3 78,2 51,0 74,5 53,8 70,7 56,6 67,0 59,4 63,3 62,2 75,9 44,7 72,3 47,5 68,6 50,4 65,0 53,3 61,4 56,1 57,9 59,1
S 831/4 123,4 40,1 117,7 43,2 112,0 46,4 106,3 49,5 100,7 52,7 95,2 55,9 114,2 37,1 108,7 40,3 103,2 43,5 97,8 46,8 92,4 50,0 87,0 53,3
S 831/6 93,4 44,8 89,0 47,7 84,7 50,6 80,5 53,6 76,2 56,5 72,0 59,5 86,4 41,4 82,3 44,4 78,1 47,4 74,0 50,5 69,9 53,5 65,9 56,6
S 840/4 131,2 42,6 125,1 45,6 119,1 48,7 113,1 51,7 107,1 54,8 101,2 57,9 121,4 39,4 115,6 42,5 109,8 45,6 104,0 48,8 98,2 51,9 92,6 55,1
S 840/6 99,3 47,6 94,7 50,4 90,1 53,2 85,6 56,0 81,1 58,9 76,6 61,7 91,9 44,0 87,5 46,9 83,1 49,8 78,7 52,7 74,4 55,6 70,0 58,6
S 841/4 142,2 46,2 135,6 49,0 129,0 51,9 122,5 54,8 116,1 57,7 109,7 60,6 131,6 42,7 125,2 45,7 118,9 48,6 112,7 51,6 106,5 54,6 100,3 57,6
S 841/6 107,6 34,7 102,6 38,1 97,6 41,5 92,7 44,9 87,8 48,4 83,0 51,8 99,6 32,2 94,8 35,6 90,0 39,1 85,3 42,5 80,6 46,0 75,9 49,5
S 1110/6 162,8 39,7 155,3 42,8 147,8 46,0 140,3 49,2 132,9 52,4 125,6 55,6 150,7 36,7 143,4 39,9 136,2 43,2 129,0 46,4 121,9 49,7 114,9 53,0
S 1120/6 198,5 33,7 189,3 37,1 180,2 40,6 171,1 44,1 162,1 47,5 153,1 51,0 183,8 31,2 174,9 34,7 166,1 38,2 157,3 41,7 148,7 45,2 140,1 48,8
25°C
150°C / 100°C 150°C / 90°C
0°C 5°C 10°C 15°C 20°C 25°C 0°C
S 80
10°C 15°C 20°C5°C

11 41670713-rev.02
All copying, even partial, of this manual is strictly forbidden
S 80
3 HEATING CAPACITIES
3.1 HEATING CAPACITY WITH WATER OPERATION
LEGEND
Tbs1Dry bulb inlet air temperature
Tbs2Dry bulb outlet air temperature
Tw1Inlet water temperature
Tw2Outlet water temperature
PT Heating capacity
Tw1/ Tw2
Tbs1
PT Tbs2PT Tbs2PT Tbs2PT Tbs2PT Tbs2PT Tbs2PT Tbs2PT Tbs2PT Tbs2PT Tbs2PT Tbs2PT Tbs2
kW °C kW °C kW °C kW °C kW °C kW °C kW °C kW °C kW °C kW °C kW °C kW °C
S 610/4 28,6 32,7 27,4 36,3 26,2 39,9 24,9 43,5 23,7 47,1 22,5 50,8 26,6 30,4 25,4 34,0 24,2 37,7 23,0 41,3 21,9 45,0 20,7 48,7
S 610/6 21,7 36,9 20,8 40,3 19,9 43,7 18,9 47,1 18,0 50,6 17,1 54,1 20,2 34,2 19,3 37,7 18,4 41,2 17,5 44,7 16,6 48,2 15,7 51,7
S 611/4 31,6 36,1 30,3 39,6 28,9 43,0 27,6 46,5 26,2 50,0 24,9 53,5 29,4 33,6 28,1 37,1 26,8 40,6 25,5 44,1 24,2 47,6 22,9 51,2
S 611/6 23,9 40,6 22,9 43,9 21,9 47,2 20,9 50,4 19,9 53,7 18,9 57,0 22,2 37,8 21,2 41,1 20,3 44,4 19,3 47,7 18,3 51,1 17,3 54,5
S 620/4 38,0 43,5 36,4 46,6 34,8 49,7 33,2 52,9 31,6 56,1 30,0 59,2 35,3 40,4 33,7 43,6 32,2 46,8 30,6 50,0 29,1 53,2 27,6 56,5
S 620/6 28,8 48,9 27,6 51,8 26,3 54,7 25,1 57,6 23,9 60,6 22,7 63,5 26,7 45,4 25,6 48,4 24,4 51,4 23,2 54,4 22,0 57,4 20,9 60,4
S 621/4 42,5 48,6 40,7 51,5 38,9 54,4 37,1 57,4 35,3 60,3 33,5 63,3 39,5 45,1 37,7 48,1 36,0 51,1 34,2 54,1 32,5 57,2 30,8 60,2
S 621/6 32,2 54,6 30,8 57,3 29,4 59,9 28,0 62,6 26,7 65,3 25,3 68,0 29,9 50,7 28,5 53,5 27,2 56,2 25,9 59,0 24,6 61,8 23,3 64,6
S 630/4 56,1 39,7 53,6 43,0 51,3 46,3 48,9 49,6 46,5 52,9 44,2 56,3 52,1 36,8 49,8 40,2 47,5 43,6 45,2 47,0 42,9 50,3 40,6 53,7
S 630/6 42,4 44,2 40,6 47,3 38,8 50,5 37,0 53,6 35,2 56,7 33,4 59,9 39,4 41,1 37,7 44,3 35,9 47,5 34,2 50,6 32,5 53,8 30,8 57,1
S 631/4 63,9 45,2 61,1 48,2 58,4 51,3 55,7 54,4 53,0 57,5 50,3 60,6 59,3 42,0 56,7 45,1 54,1 48,3 51,5 51,4 48,9 54,6 46,3 57,7
S 631/6 48,3 50,4 46,3 53,2 44,2 56,1 42,1 58,9 40,1 61,8 38,1 64,7 44,9 46,8 42,9 49,7 40,9 52,7 38,9 55,6 37,0 58,6 35,0 61,5
S 810/4 76,4 36,6 73,1 40,0 69,8 43,5 66,6 46,9 63,4 50,4 60,2 53,9 71,0 34,0 67,8 37,5 64,7 41,0 61,5 44,5 58,4 48,0 55,4 51,5
S 810/6 57,8 40,9 55,3 44,2 52,9 47,4 50,4 50,7 48,0 54,0 45,6 57,2 53,7 38,0 51,3 41,3 48,9 44,6 46,6 48,0 44,2 51,3 41,9 54,7
S 811/4 86,2 41,3 82,5 44,5 78,8 47,8 75,2 51,0 71,5 54,3 67,9 57,6 80,1 38,4 76,5 41,7 73,0 45,0 69,4 48,3 65,9 51,6 62,5 54,9
S 811/6 65,2 46,2 62,4 49,2 59,7 52,2 56,9 55,3 54,1 58,3 51,4 61,4 60,6 42,9 57,9 46,0 55,2 49,1 52,6 52,2 49,9 55,3 47,3 58,5
S 820/4 92,8 44,5 88,8 47,6 84,9 50,7 80,9 53,8 77,0 56,9 73,1 60,1 86,2 41,3 82,4 44,5 78,6 47,7 74,8 50,8 71,0 54,0 67,3 57,2
S 820/6 70,3 49,7 67,2 52,6 64,2 55,4 61,3 58,3 58,3 61,3 55,4 64,2 65,3 46,2 62,4 49,1 59,5 52,1 56,6 55,0 53,7 58,0 50,9 61,0
S 821/4 102,5 40,9 98,1 44,1 93,8 47,4 89,4 50,7 85,1 53,9 80,8 57,2 95,3 38,0 91,0 41,3 86,8 44,6 82,6 47,9 78,4 51,3 74,3 54,6
S 821/6 77,6 45,7 74,3 48,7 71,0 51,8 67,7 54,8 64,4 57,9 61,2 61,0 72,1 42,4 68,9 45,5 65,7 48,7 62,5 51,8 59,4 54,9 56,2 58,1
S 830/4 118,5 47,3 113,5 50,3 108,4 53,2 103,4 56,2 98,4 59,2 93,4 62,3 110,1 43,9 105,2 47,0 100,3 50,0 95,5 53,1 90,7 56,2 85,9 59,3
S 830/6 89,7 52,8 85,9 55,5 82,0 58,3 78,2 61,0 74,5 63,8 70,7 66,6 83,3 49,0 79,6 51,9 75,9 54,7 72,3 57,5 68,6 60,4 65,0 63,3
S 831/4 134,9 43,8 129,1 46,9 123,4 50,1 117,7 53,2 112,0 56,4 106,3 59,5 125,4 40,7 119,8 43,9 114,2 47,1 108,7 50,3 103,2 53,5 97,8 56,8
S 831/6 102,1 48,9 97,7 51,8 93,4 54,8 89,0 57,7 84,7 60,6 80,5 63,6 94,9 45,5 90,6 48,4 86,4 51,4 82,3 54,4 78,1 57,4 74,0 60,5
S 840/4 143,5 46,6 137,3 49,6 131,2 52,6 125,1 55,6 119,1 58,7 113,1 61,7 133,3 43,3 127,4 46,4 121,4 49,4 115,6 52,5 109,8 55,6 104,0 58,8
S 840/6 108,6 52,0 103,9 54,8 99,3 57,6 94,7 60,4 90,1 63,2 85,6 66,0 100,9 48,3 96,4 51,2 91,9 54,0 87,5 56,9 83,1 59,8 78,7 62,7
S 841/4 155,5 50,5 148,8 53,3 142,2 56,2 135,6 59,0 129,0 61,9 122,5 64,0 144,4 46,9 138,0 49,8 131,6 52,7 125,2 55,7 118,9 58,6 112,7 61,6
S 841/6 117,6 38,0 112,6 41,4 107,6 44,7 102,6 48,1 97,6 51,5 92,7 54,9 109,3 35,3 104,4 38,7 99,6 42,2 94,8 45,6 90,0 49,1 85,3 52,5
S 1110/6 178,0 43,4 170,4 46,5 162,8 49,7 155,3 52,8 147,8 56,0 140,3 59,2 165,4 40,3 158,0 43,5 150,7 46,7 143,4 49,9 136,2 53,2 129,0 56,4
S 1120/6 217,1 36,9 207,8 40,3 198,5 43,7 189,3 47,1 180,2 50,6 171,1 54,1 201,7 34,2 192,7 37,7 183,8 41,2 174,9 44,7 166,1 48,2 157,3 51,7
25°C
160°C / 110°C 160°C / 100°C
0°C 5°C 10°C 15°C 20°C 25°C 0°C
S 80
10°C 15°C 20°C5°C

12
41670713-rev.02
All copying, even partial, of this manual is strictly forbidden
S 80
4 STEAM OPERATION
Thanks to the circuits of the heat exchanger (circuits are all in parallel) 9 models of the S 80 series are suited also to steam operation at low pressure (maximum
pressure 6 bars).
The construction characteristics are identical to those of the hot water and overheated water operation models.
To avoid an excessively high outlet air temperature, which would cause hot air to stratify in the top of the heated room and cause discomfort for people in
the direct path of the airflow, 8 pole operation (700 rpm) should not be used.
The tables on sections 4.1 give the heating capacities with steam operation in the most frequent conditions of use.
4.1 HEATING CAPACITY WITH STEAM OPERATION
LEGEND
Tbs1Dry bulb inlet air temperature
Tbs2Dry bulb outlet air temperature
Pvap Steam pressure
Tvap Steam temperature
PT Heating capacity
Pvap/ Tvap
Tbs1
PT Tbs2PT Tbs2PT Tbs2PT Tbs2PT Tbs2PT Tbs2PT Tbs2PT Tbs2PT Tbs2PT Tbs2PT Tbs2PT Tbs2
kW °C kW °C kW °C kW °C kW °C kW °C kW °C kW °C kW °C kW °C kW °C kW °C
S 610/4 25,2 28,8 24,0 32,4 22,8 36,0 21,6 39,6 20,3 43,2 19,1 46,8 26,2 30,0 25,0 33,6 23,8 37,2 22,5 40,8 21,3 44,4 20,1 48,0
S 620/4 34,5 39,4 32,8 42,5 31,2 45,6 29,5 48,7 27,8 51,8 26,1 54,9 35,8 41,0 34,2 44,1 32,5 47,1 30,8 50,2 29,1 53,3 27,5 56,4
S 630/4 51,0 36,1 48,5 39,3 46,0 42,6 43,6 45,8 41,1 49,1 38,6 52,3 53,0 37,5 50,5 40,7 48,0 44,0 45,5 47,2 43,1 50,5 40,6 53,7
S 810/4 61,3 29,4 58,3 32,9 55,3 36,5 52,4 40,1 49,4 43,7 46,4 47,2 63,7 30,5 60,7 34,1 57,7 37,7 54,7 41,2 51,8 44,8 48,8 48,4
S 820/4 77,3 37,0 73,5 40,2 69,8 43,4 66,0 46,6 62,3 49,8 58,5 53,0 80,3 38,5 76,5 41,7 72,8 44,9 69,0 48,1 65,3 51,3 61,5 54,5
S 830/4 91,7 36,6 87,2 39,8 82,8 43,0 78,3 46,2 73,9 49,5 69,4 52,7 95,2 38,0 90,8 41,2 86,3 44,4 81,9 47,7 77,4 50,9 73,0 54,1
S 840/4 116,4 37,8 110,7 41,0 105,0 44,1 99,4 47,3 93,8 50,5 88,1 53,6 120,9 39,3 115,3 42,4 109,6 45,6 104,0 48,8 98,3 51,9 92,7 55,1
S 1110/6 139,1 33,9 132,3 37,2 125,6 40,6 118,8 43,9 112,1 47,3 105,3 50,6 144,5 35,2 137,7 38,5 131,0 41,9 124,2 45,3 117,5 48,6 110,7 52,0
S 1120/6 177,2 30,1 168,6 33,6 160,0 37,2 151,4 40,7 142,8 44,2 134,2 47,8 184,0 31,3 175,4 34,8 166,8 38,3 158,2 41,9 149,6 45,4 141,0 48,9
Pvap/ Tvap
Tbs1
PT Tbs2PT Tbs2PT Tbs2PT Tbs2PT Tbs2PT Tbs2PT Tbs2PT Tbs2PT Tbs2PT Tbs2PT Tbs2PT Tbs2
kW °C kW °C kW °C kW °C kW °C kW °C kW °C kW °C kW °C kW °C kW °C kW °C
S 610/4 27,2 31,1 26,0 34,7 24,7 38,3 23,5 41,9 22,3 45,5 21,1 49,1 29,4 33,6 28,2 37,2 27,0 40,8 25,7 44,4 24,5 48,0 23,3 51,6
S 620/4 37,2 42,5 35,5 45,6 33,8 48,7 32,2 51,8 30,5 54,8 28,8 57,9 40,2 45,9 38,5 49,0 36,9 52,1 35,2 55,2 33,5 58,3 31,8 61,4
S 630/4 54,9 38,9 52,5 42,1 50,0 45,4 47,5 48,6 45,0 51,9 42,6 55,1 59,4 42,0 56,9 45,3 54,5 48,5 52,0 51,8 49,5 55,0 47,0 58,3
S 810/4 66,0 31,7 63,1 35,2 60,1 38,8 57,1 42,4 54,1 46,0 51,2 49,5 71,4 34,2 68,4 37,8 65,5 41,4 62,5 44,9 59,5 48,5 56,5 52,1
S 820/4 83,3 39,9 79,5 43,1 75,8 46,3 72,0 49,5 68,3 52,7 64,5 55,9 90,0 43,1 86,3 46,3 82,5 49,5 78,8 52,7 75,0 55,9 71,3 59,1
S 830/4 98,8 39,4 94,3 42,6 89,9 45,9 85,4 49,1 81,0 52,3 76,5 55,5 106,8 42,6 102,4 45,8 97,9 49,0 93,5 52,3 89,0 55,5 84,6 58,7
S 840/4 125,4 40,7 119,8 43,9 114,1 47,1 108,5 50,2 102,8 53,4 97,2 56,6 135,6 44,0 130,0 47,2 124,3 50,4 118,7 53,5 113,0 56,7 107,4 59,9
S 1110/6 149,9 36,5 143,1 39,9 136,4 43,2 129,6 46,6 122,9 49,9 116,1 53,3 162,0 39,5 155,3 42,8 148,5 46,2 141,8 49,5 135,0 52,9 128,3 56,2
S 1120/6 190,9 32,4 182,3 36,0 173,7 39,5 165,1 43,0 156,5 46,6 147,9 50,1 206,4 35,0 197,8 38,6 189,2 42,1 180,6 45,7 172,0 49,2 163,4 52,7
Pvap/ Tvap
Tbs1
PT Tbs2PT Tbs2PT Tbs2PT Tbs2PT Tbs2PT Tbs2PT Tbs2PT Tbs2PT Tbs2PT Tbs2PT Tbs2PT Tbs2
kW °C kW °C kW °C kW °C kW °C kW °C kW °C kW °C kW °C kW °C kW °C kW °C
S 610/4 32,6 37,2 31,4 40,8 30,1 44,4 28,9 48,0 27,7 51,6 26,5 55,2 35,0 40,0 33,8 43,6 32,6 47,2 31,4 50,8 29,3 53,5 28,9 58,0
S 620/4 44,6 50,9 42,9 54,0 41,2 57,1 39,5 60,2 37,9 63,3 36,2 66,4 47,9 54,7 46,2 57,8 44,6 60,9 42,9 64,0 41,2 67,1 39,5 70,2
S 630/4 65,8 46,6 63,4 49,8 60,9 53,1 58,4 56,3 55,9 59,6 53,5 62,8 70,8 50,1 68,3 53,3 65,8 56,6 63,4 59,8 60,9 63,1 58,4 66,3
S 810/4 79,1 37,9 76,2 41,5 73,2 45,1 70,2 48,7 67,2 52,2 64,3 55,8 85,1 40,8 82,1 44,4 79,1 47,9 76,2 51,5 72,6 54,8 70,2 58,7
S 820/4 99,8 47,8 96,0 51,0 92,3 54,2 88,5 57,4 84,8 60,6 81,0 63,8 107,3 51,4 103,5 54,6 99,8 57,8 96,0 61,0 92,3 64,2 88,5 67,4
S 830/4 118,4 47,2 113,9 50,4 109,5 53,7 105,0 56,9 100,6 60,1 96,1 63,3 127,3 50,8 122,8 54,0 118,4 57,2 113,9 60,4 109,5 63,7 105,0 66,9
S 840/4 150,3 48,8 144,6 52,0 139,0 55,1 133,3 58,3 127,7 61,5 122,0 64,6 161,6 52,5 155,9 55,6 150,3 58,8 144,6 62,0 139,0 65,1 133,3 68,3
S 1110/6 179,6 43,7 172,8 47,1 166,1 50,4 159,3 53,8 152,6 57,2 145,8 60,5 193,1 47,0 186,3 50,4 179,6 53,7 172,8 57,1 166,1 60,4 159,3 63,8
S 1120/6 228,8 38,8 220,2 42,4 211,6 45,9 203,0 49,5 194,4 53,0 185,8 56,5 246,0 41,8 237,4 45,3 228,8 48,8 220,2 52,4 211,6 55,9 203,0 59,5
0,15 bar / 103°C
0°C 25°C5°C 10°C 15°C 20°C
0,3 bar / 107°C
0°C 5°C 10°C 15°C 20°C 25°C
S 80
S 80
0°C 5°C
0,5 bar / 111°C
15°C 5°C 10°C
0°C 5°C 10°C 25°C
S 80
5°C 10°C 15°C 20°C
15°C 20°C 25°C 0°C
1 bar / 120°C
2 bar / 133°C 3 bar / 143°C
10°C 15°C 20°C 25°C
20°C 25°C 0°C

13 41670713-rev.02
All copying, even partial, of this manual is strictly forbidden
S 80
5 COOLING
The S 80 fan heaters, if equipped with a drip tray (accessory to be requested at order), may operate also with refrigerated water to cool environments
in summertime.
Minimum temperature of inlet water is 8°C.
Do not use the fan heaters in cooling mode at 1400 r.p.m. (4 poles) speed.
Determine the installation height according to the operation in heating mode using, if possible, anemometric or truncated cone diffusers for a better air
diffusion.
When operating in cooling mode the pressure drops, on water side, are obtained from the diagram on page 28, increased by 35%.
The tables below give the total cooling capacity as a function of the dry bulb water and air temperature; the air relative humidity is 55% for all the
values.
To obtain the capacity value with 700 r.p.m. (8 poles) operation, multiply the 6 pole capacity by 0.85.
Tw1/ Tw2
Tbs126°C 27°C 28°C 29°C 30°C 26°C 27°C 28°C 29°C 30°C 26°C 27°C 28°C 29°C 30°C
PFTPFTPFTPFTPFTPFTPFTPFTPFTPFTPFTPFTPFTPFTPFT
kW kW kW kW kW kW kW kW kW kW kW kW kW kW kW
610/6 2,30 2,44 2,60 3,12 3,27 2,14 2,30 2,44 2,75 2,92 1,98 2,14 2,30 2,44 2,60
611/6 2,53 2,69 2,86 3,44 3,61 2,36 2,53 2,69 3,03 3,22 2,18 2,36 2,53 2,69 2,86
620/6 3,05 3,23 3,44 4,13 4,34 2,83 3,05 3,23 3,65 3,88 2,62 2,83 3,05 3,23 3,44
621/6 3,40 3,61 3,85 4,62 4,85 3,17 3,40 3,61 4,08 4,33 2,93 3,17 3,40 3,61 3,85
630/6 4,49 4,76 5,07 6,09 6,39 4,18 4,49 4,76 5,38 5,71 3,86 4,18 4,49 4,76 5,07
631/6 5,12 5,42 5,78 6,94 7,28 4,76 5,12 5,42 6,13 6,51 4,40 4,76 5,12 5,42 5,78
810/6 6,12 6,49 6,92 8,30 8,71 5,69 6,12 6,49 7,33 7,78 5,26 5,69 6,12 6,49 6,92
811/6 6,90 7,32 7,80 9,36 9,83 6,42 6,90 7,32 8,27 8,78 5,94 6,42 6,90 7,32 7,80
820/6 7,43 7,88 8,40 10,08 10,59 6,91 7,43 7,88 8,91 9,46 6,39 6,91 7,43 7,88 8,40
821/6 8,21 8,71 9,28 11,14 11,69 7,64 8,21 8,71 9,84 10,45 7,06 7,64 8,21 8,71 9,28
830/6 9,49 10,06 10,73 12,87 13,52 8,83 9,49 10,06 11,37 12,08 8,16 8,83 9,49 10,06 10,73
831/6 10,81 11,46 12,21 14,65 15,39 10,05 10,81 11,46 12,94 13,75 9,29 10,05 10,81 11,46 12,21
840/6 11,49 12,18 12,98 15,58 16,36 10,69 11,49 12,18 13,76 14,62 9,88 10,69 11,49 12,18 12,98
841/6 12,45 13,20 14,07 16,88 17,73 11,58 12,45 13,20 14,91 15,84 10,71 11,58 12,45 13,20 14,07
1110/6 18,84 19,97 21,29 25,55 26,83 17,52 18,84 19,97 22,57 23,97 16,20 17,52 18,84 19,97 21,29
1120/6 22,98 24,35 25,96 31,15 32,71 21,37 22,98 24,35 27,52 29,22 19,76 21,37 22,98 24,35 25,96
8°C / 13°C
S 80
9°C / 14°C 10°C / 15°C
LEGEND
Tbs1Inlet air temperature D.B.
Tw1Inlet water temperature
Tw2Outlet water temperature
PFT Total cooling capacity
4 STEAM OPERATION
4.1 HEATING CAPACITY WITH STEAM OPERATION
LEGEND
Tbs1Dry bulb inlet air temperature
Tbs2Dry bulb outlet air temperature
Pvap Steam pressure
Tvap Steam temperature
PT Heating capacity
Pvap/ Tvap
Tbs1
PT Tbs2PT Tbs2PT Tbs2PT Tbs2PT Tbs2PT Tbs2
kW °C kW °C kW °C kW °C kW °C kW °C
S 610/4 40,2 45,9 39,0 49,5 37,7 53,1 36,5 56,7 34,3 59,2 34,1 63,9
S 620/4 54,9 62,8 53,3 65,9 51,6 69,0 49,9 72,0 48,2 75,1 46,6 78,2
S 630/4 81,2 57,4 78,7 60,7 76,2 63,9 73,8 67,2 71,3 70,4 68,8 73,7
S 810/4 97,6 46,8 94,6 50,3 91,6 53,9 88,7 57,5 84,9 60,7 82,7 64,6
S 820/4 123,0 59,0 119,2 62,2 115,5 65,4 111,7 68,6 108,0 71,8 104,2 75,0
S 830/4 146,0 58,2 141,5 61,4 137,1 64,7 132,6 67,9 128,2 71,1 123,7 74,3
S 840/4 185,3 60,2 179,7 63,3 174,0 66,5 168,4 69,7 162,7 72,8 157,1 76,0
S 1110/6 221,4 53,9 214,6 57,3 207,9 60,6 201,1 64,0 194,4 67,3 187,6 70,7
S 1120/6 282,1 47,9 273,5 51,4 264,9 55,0 256,3 58,5 247,7 62,1 239,1 65,6
6 bar / 164°C
0°C 5°C 10°C 15°C 20°C 25°C
S 80

14
41670713-rev.02
All copying, even partial, of this manual is strictly forbidden
S 80
0,3
0,083
0,5
0,139
1,0
0,278
2,0
0,555
3,0
0,833
4,0
1,111
5,0
1,389
10
2,778
15
4,167
0,05
0,49
0,10
0,98
0,20
1,96
0,30
2,94
0,40
3,92
0,50
4,90
1,00
9,80
2,00
19,61
3,00
29,41
4,00
39,22
5,00
49,01
Qw
(kg/h x 1000)
(kg/s)
∆ pw
(m H
2 O)
(kPa)
20,00
196,1
10,00
98,04
18
5,000
S 611
S 621
S 811
S 821
S 631 - S 831
S 610 - S 841
S 840 - S 1120
S 630 - S 830 - S 1110
S 820
S 810
S 620
6 PRESSURE DROP WATER SIDE
LEGEND
∆∆
∆∆
∆PW Pressure drop water side
QWWater flow
The following diagram gives the pressure drops of the heat exchanger as a function of the water flow rate at an average water temperature of 80°C.

15 41670713-rev.02
All copying, even partial, of this manual is strictly forbidden
S 80
7 INSTALLATION SUGGESTIONS
The fan heaters must be installed in a position where they will heat the room uniformly, on ceilings able to support their weight, at a height in accordance with
the instructions given in section 7.1.
The fan heater is supplied with a black (RAL9005) metal grille pre-assembled to it: the grill should be left installed on the unit as an additional safety unit.
As an alternative to the grill, the fan heater may be fitted (where provided for in the design) with the air diffusers included in the catalogue.
Install any diffusers provided as accessories on the unit before installing it.
Use the eyebolts on the back of the casing to support the fan heater.
Maintain adequate space around the fan heater to allow it to operate correctly and to allow routine and reactive maintenance to be performed (see “overall
dimensions” section).
Install the line circuit-breaker (not provided) in a position where it can easily be reached by the user in case of an emergency stop.
If the system is turned off in the winter, drain off the water to avoid freezing damage; if antifreeze solutions are used, check the freezing point by consulting the
table below.
7.1 INSTALLATION HEIGHTS AND RANGES
To ensure that the fan heaters are positioned correctly in the room requiring heating, tables are provided giving the floor heating zone diameter
according to the installation height and the type of diffuser installed.
This value also depends on the difference (∆Tbs) between the inlet air temperature (Tbs1) and the outlet air temperature (Tbs2).
Tables refer to a ∆Tbs value of 15°C.
For different temperature differentials, multiply the maximum installation height and the airflow zone diameter by coefficients F1.
The air diffusers available as accessories allow rooms to be heated evenly by ensuring uniform distribution of the air jet coming out of the fan heaters.
Three different types are available:
- truncated cone;
- anemometric;
- deflecting fins.
They should be chosen according to the installation height and the floor area that the airflow has to cover.
Percentage of glycol by weight Freezing point Variation in heating capacity Variation in pressure drop
0% 0°C 1,00 1,00
10% -4°C 0,97 1,05
20% -10°C 0,92 1,10
30% -16°C 0,87 1,15
40% -24°C 0,82 1,20

16
41670713-rev.02
All copying, even partial, of this manual is strictly forbidden
S 80
∆∆
∆∆
∆Tbs (°C) 15 20 25 30 35 40 45 50
F11,00 0,95 0,89 0,83 0,76 0,70 0,63 0,55
7 INSTALLATION SUGGESTIONS
7.1 INSTALLATION HEIGHTS AND RANGES
Vr H (m)
rpm 3,5 4 4,5 5 6 7 8 9 10 11 12
S 610/4 1400 14,5 13,0 10,9
S 610/6 900 12,5 11,1 10,0
S 610/8 700 11,5 10,0 8,9
S 611/4 1400 12,8 11,5 9,6
S 611/6 900 11,2 10,0 9,0
S 611/8 700 10,0 8,7 7,8
S 620/4 1400 15,9 13,3 11,4
S 620/6 900 13,6 12,3 10,2
S 620/8 700 12,2 10,8 9,7
S 621/4 1400 13,9 11,6 9,9
S 621/6 900 12,1 10,9 9,1
S 621/8 700 10,4 9,3 8,4
S 630/4 1400 15,1 13,0 11,3
S 630/6 900 14,2 11,9 10,2
S 630/8 700 12,1 10,9 9,1
S 631/4 1400 15,5 12,9 11,1
S 631/6 900 13,8 12,4 10,3
S 631/8 700 11,4 10,2 9,1
S 810/4 1400 15,5 13,6 12,1
S 810/6 900 14,4 12,3 10,8
S 810/8 700 12,9 10,8 9,2
S 811/4 1400 19,5 17,1 15,2
S 811/6 900 17,9 15,4 13,4
S 811/8 700 16,4 13,7 11,7
S 820/4 1400 17,9 15,9 14,3
S 820/6 900 16,1 14,1 12,5
S 820/8 700 14,3 12,2 10,7
S 821/4 1400 18,0 16,0 14,4
S 821/6 900 16,3 14,3 12,7
S 821/8 700 14,3 12,2 10,7
S 830/4 1400 16,9 15,2 13,9
S 830/6 900 15,2 13,5 12,1
S 830/8 700 12,9 11,3 10,0
S 831/4 1400 21,2 19,0 17,3
S 831/6 900 18,9 16,8 15,1
S 831/8 700 16,2 14,2 12,6
S 840/4 1400 18,5 16,8 15,4
S 840/6 900 16,4 14,8 13,4
S 840/8 700 13,7 12,2 10,9
S 841/4 1400 19,6 17,8 16,3
S 841/6 900 17,4 15,6 14,2
S 841/8 700 14,5 12,9 11,6
S 1110/6 900 25,4 22,8 20,7 19,0
S 1120/6 900 34,6 31,1 28,3 26,0
Free air outlet
Φ
H

17 41670713-rev.02
All copying, even partial, of this manual is strictly forbidden
S 80
Anemometric diffuser
Vr H (m)
rpm 3 3,5 4 4,5 5 6 7 8 9 10 11
S 610/4 1400 19,2 16,5 14,4
S 610/6 900 15,1 12,9 11,3
S 610/8 700 11,8 10,1
S 611/4 1400 17,1 14,7 12,8
S 611/6 900 13,6 11,7 10,2
S 611/8 700 10,3 8,9
S 620/4 1400 20,2 17,7 15,7
S 620/6 900 18,6 15,9 13,9
S 620/8 700 14,3 12,3 10,8
S 621/4 1400 17,8 15,5 13,8
S 621/6 900 16,6 14,2 12,5
S 621/8 700 12,4 10,6 9,3
S 630/4 1400 23,2 20,3 18,2
S 630/6 900 21,7 18,6 16,3
S 630/8 700 16,2 13,9 12,1
S 631/4 1400 20,0 17,5 15,5
S 631/6 900 19,0 16,2 14,2
S 631/8 700 13,7 11,7 10,3
S 810/4 1400 24,4 21,7 19,5
S 810/6 900 22,5 19,7 17,5
S 810/8 700 19,3 16,5 14,5
S 811/4 1400 27,2 24,5 20,4
S 811/6 900 24,5 21,8 19,6
S 811/8 700 20,9 18,3 16,2
S 820/4 1400 28,5 25,6 21,3
S 820/6 900 25,7 22,9 20,6
S 820/8 700 21,8 19,1 17,0
S 821/4 1400 28,7 25,8 21,5
S 821/6 900 26,1 23,2 20,9
S 821/8 700 21,9 19,1 17,0
S 830/4 1400 30,5 27,4 22,9
S 830/6 900 27,8 24,7 22,3
S 830/8 700 23,1 20,2 18,0
S 831/4 1400 38,0 34,2 28,5
S 831/6 900 34,5 30,7 27,6
S 831/8 700 29,0 25,3 22,5
S 840/4 1400 33,3 27,8 23,8
S 840/6 900 30,0 27,0 22,5
S 840/8 700 24,6 21,8 19,7
S 841/4 1400 35,3 29,4 25,2
S 841/6 900 31,9 28,7 23,9
S 841/8 700 26,0 23,1 20,8
S 1110/6 900 34,2 29,3 25,7
S 1120/6 900 39,9 34,9 31,1
Φ
H
∆∆
∆∆
∆Tbs (°C) 15 20 25 30 35 40 45 50
F11,00 0,95 0,89 0,83 0,76 0,70 0,63 0,55
7 INSTALLATION SUGGESTIONS
7.1 INSTALLATION HEIGHTS AND RANGES

18
41670713-rev.02
All copying, even partial, of this manual is strictly forbidden
S 80
∆∆
∆∆
∆Tbs (°C) 15 20 25 30 35 40 45 50
F11,00 0,95 0,89 0,83 0,76 0,70 0,63 0,55
Vr H (m)
rpm 3 3,5 4 4,5 5 6 7 8 9 10 11
S 610/4 1400 14,4 12,8 11,5
S 610/6 900 12,9 11,3 10,1
S 610/8 700 11,8 10,1 8,8
S 611/4 1400 12,8 11,4 10,3
S 611/6 900 11,7 10,2 9,1
S 611/8 700 10,3 8,9 7,7
S 620/4 1400 15,7 14,1 11,8
S 620/6 900 13,9 12,4 11,1
S 620/8 700 12,3 10,8 9,6
S 621/4 1400 13,8 12,4 10,4
S 621/6 900 12,5 11,1 10,0
S 621/8 700 10,6 9,3 8,3
S 630/4 1400 18,2 16,2 13,5
S 630/6 900 16,3 14,5 13,0
S 630/8 700 13,9 12,1 10,8
S 631/4 1400 15,5 14,0 11,6
S 631/6 900 14,2 12,6 11,4
S 631/8 700 11,7 10,3 9,1
S 810/4 1400 19,5 16,3 13,9
S 810/6 900 17,5 15,8 13,1
S 810/8 700 14,5 12,9 11,6
S 811/4 1400 24,5 20,4 17,5
S 811/6 900 21,8 19,6 16,4
S 811/8 700 18,3 16,2 14,6
S 820/4 1400 25,6 21,3 18,3
S 820/6 900 22,9 20,6 17,2
S 820/8 700 19,1 17,0 15,3
S 821/4 1400 25,8 21,5 18,5
S 821/6 900 23,2 20,9 17,4
S 821/8 700 19,1 17,0 15,3
S 830/4 1400 22,9 19,6 17,1
S 830/6 900 22,3 18,5 15,9
S 830/8 700 18,0 16,2 13,5
S 831/4 1400 28,5 24,4 21,4
S 831/6 900 27,6 23,0 19,7
S 831/8 700 22,5 20,3 16,9
S 840/4 1400 23,8 20,8 18,5
S 840/6 900 22,5 19,3 16,9
S 840/8 700 19,7 16,4 14,0
S 841/4 1400 25,2 22,1 19,6
S 841/6 900 23,9 20,5 17,9
S 841/8 700 20,8 17,3 14,8
S 1110/6 900 29,3 25,7 22,8
S 1120/6 900 34,9 31,1 27,9
Truncated cone diffuser
Φ
H
7 INSTALLATION SUGGESTIONS
7.1 INSTALLATION HEIGHTS AND RANGES

19 41670713-rev.02
All copying, even partial, of this manual is strictly forbidden
S 80
∆∆
∆∆
∆Tbs (°C) 15 20 25 30 35 40 45 50
F11,00 0,95 0,89 0,83 0,76 0,70 0,63 0,55
Vr H (m)
rpm 3 3,5 4 4,5 5 6 7 8 9 10 11
S 610/4 1400 13,8 12,2 11,0
S 610/6 900 12,3 10,7 9,6
S 610/8 700 11,1 9,6 8,4
S 611/4 1400 14,1 12,3 11,0
S 611/6 900 13,0 11,2 9,8
S 611/8 700 9,8 8,4
S 620/4 1400 16,9 15,0 13,5
S 620/6 900 15,2 13,3 11,8
S 620/8 700 13,6 11,7 10,2
S 621/4 1400 15,0 13,3 12,0
S 621/6 900 13,6 11,9 10,6
S 621/8 700 11,9 10,2 8,9
S 630/4 1400 17,4 15,6 13,0
S 630/6 900 15,6 13,8 12,4
S 630/8 700 13,3 11,6 10,3
S 631/4 1400 15,0 13,5 11,3
S 631/6 900 13,7 12,2 10,9
S 631/8 700 11,3 9,9 8,8
S 810/4 1400 18,8 15,7 13,5
S 810/6 900 16,8 15,1 12,6
S 810/8 700 13,9 12,3 11,1
S 811/4 1400 23,6 19,6 16,8
S 811/6 900 20,9 18,8 15,7
S 811/8 700 17,5 15,5 14,0
S 820/4 1400 20,6 17,6 15,4
S 820/6 900 19,7 16,4 14,1
S 820/8 700 16,2 14,6 12,2
S 821/4 1400 20,8 17,8 15,6
S 821/6 900 20,0 16,7 14,3
S 821/8 700 16,3 14,7 12,2
S 830/4 1400 18,9 16,6 14,7
S 830/6 900 17,8 15,3 13,4
S 830/8 700 15,5 13,0 11,1
S 831/4 1400 23,6 20,6 18,3
S 831/6 900 22,1 18,9 16,6
S 831/8 700 19,4 16,2 13,9
S 840/4 1400 20,1 17,9 16,1
S 840/6 900 18,6 16,2 14,4
S 840/8 700 15,7 13,5 11,8
S 841/4 1400 21,3 19,0 17,1
S 841/6 900 19,7 17,2 15,3
S 841/8 700 16,7 14,3 12,5
S 1110/6 900 24,8 22,1 19,9
S 1120/6 900 30,0 27,0 24,5
Deflecting fins diffuser (45°)
Φ
H
7 INSTALLATION SUGGESTIONS
7.1 INSTALLATION HEIGHTS AND RANGES

20
41670713-rev.02
All copying, even partial, of this manual is strictly forbidden
S 80
8 OVERALL DIMENSIONS
505
305
505
40
40 D
35 C
685
416
40
40 D
35 C
685
416
505
305
505
60
FF
115
90
300
280
S610 - S620 - S630
Anemometricdiffuser Truncated cone diffuser
Deflecting fins diffuser
S611 - S621 - S631
Dimensions in mm
CD
ΦΦ
ΦΦ
Φ
S 610 - S 621 380 115 1" 1/2 Male
S 620 - S 621 380 165 1" 1/2 Male
S 630 - S 631 400 265 1" 1/2 Male
Grigliafornita a corredo
