Gessi 43264 Troubleshooting guide

Gessi SpA - Parco Gessi
13037 Serravalle Sesia (Vercelli) - Italy
Phone [phone] - Facsimile [phone]
www.gessi.com - [email protected]

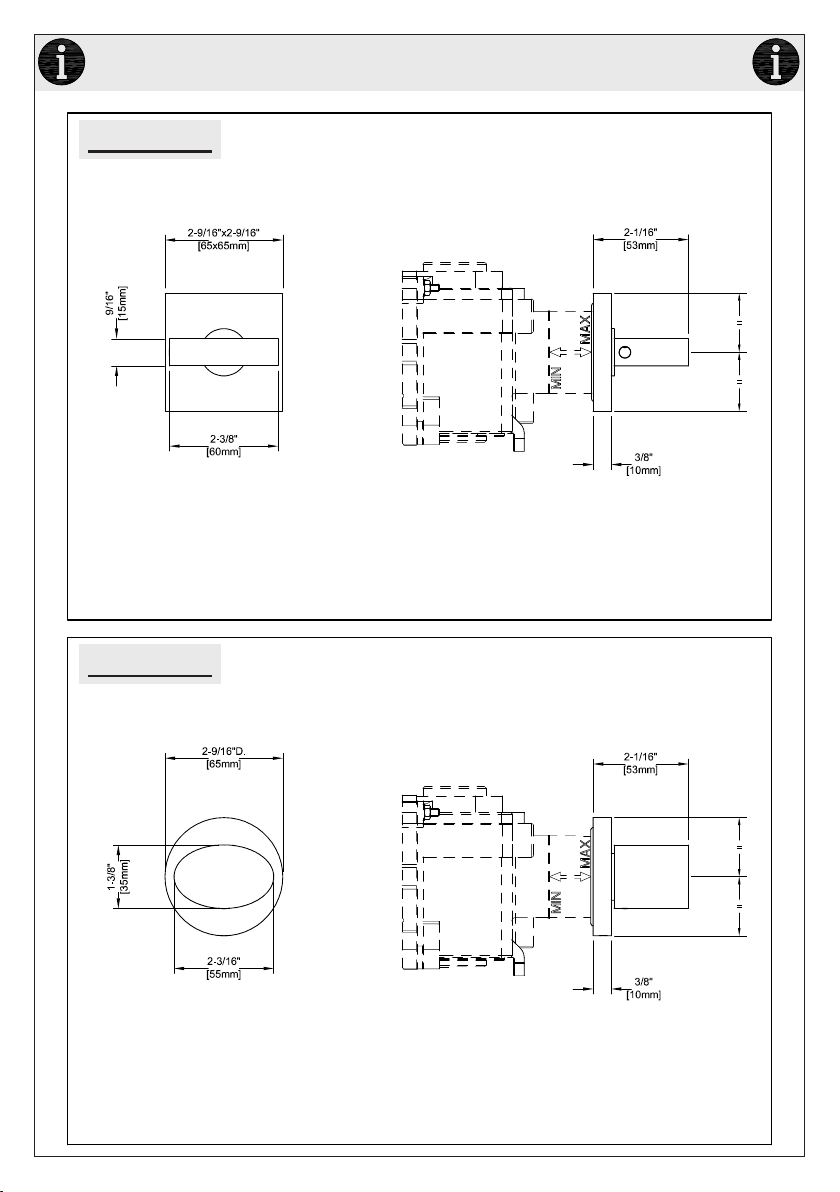

Art. 43264
Art. 43266
Art. 43268
Art. 43270
Art. 48265
Art. 58263
Art. 58363
BATH MIXING PROGRAM
PROGRAMME DU MITIGEUR POUR LA SALLE DE BAIN
PROGRAMA MEZCLADORES BAÑO

2
CAUTION - WARNING
1 - WARNING!! PLEASE TAKE NOTICE THAT the suggested maximum pressure and/or temperature
MUST NEVER BE EXCEEDED, as it may damage and/or cause ruptures and/or leakages and/or
even break the product, and present a potential hazard and danger to safety, health and/or property.
Following are the technical data with respect to the installation of Gessi plumbing products.
►Workingpressureshouldnotbelowerthan0,5bar(7,25psi)andnotbehigherthan5bar(72Psi).In
case of higher working pressure use a pressure reducer valve.
►Maximumtestinstallationpressure:8bar(116psi).
►Avoidmajorpressuredifferencesbetweenhotandcoldwatersupply.Differencesinpressure,water
with high mineral content, and soapy substances can corrode the internal and external parts of the
hoses and slowly weaken the materials thereby causing leakage.
►MaximumworkingtemperatureforGessiproductsis70°C(158°F).
2 - WARNING!! PLEASE TAKE NOTICE THAT the product should never be used as a tool, hammer or for
any purposes other than the one it has been designed for.
3 - WARNING!! PLEASE TAKE NOTICE THAT the product should always be installed and tested by a
professional plumber.
4 - WARNING!! For product installation, please refer to the LOCAL PLUMBING CODE.
5 - WARNING!! PLEASE TAKE NOTICE THAT electric cables should never be attached to the product as
they may present a health and safety hazard.
6 - WARNING!! PLEASETAKE NOTICE THAT heavy objects should never be placed on or dropped
on the product as they may damage the same and cause splinters, which may present a health and
safety hazard.
7 - WARNING!! PLEASE TAKE NOTICE THAT the instructions manual should carefully read before
installation and the installation procedure provided therein must be properly followed and complied
with.
8 - WARNING!! PLEASE TAKE NOTICE THAT during installation the use of excessive force should be
avoided in order to prevent damage to the product and/or its components and pieces. NEVER force a
component or piece into another. NEVER force screws or over tighten screws.
9 - WARNING!! No one uses aluminum FITTINGS for water connections.

3
ATTENTION - AVERTISSEMENT
1 - ATTENTION!! NOUS VOUS PRIONS DE TENIR COMPTE QUE la pression et/ou la température
maximum suggérée NE DOIT JAMAIS ETRE DEPASSEE, car elle pourrait abîmer et/ou provoquer
des ruptures et/ou des fuites et/ou des pannes du produit et, donc, représenter un risque et danger
potentiel pour la sécurité, la santé et/ou les choses. Ci-dessous nous indiquons les données
techniques concernant l’installation des produits sanitaires Gessi.
►Lapressiondeservicenedoitpasêtreinférieureà0,5bar(7,25psi)etsupérieureà5bar(72Psi).En
cas de pressions de service plus hautes utiliser une soupape de réduction de la pression.
►Pressionmaximumd’essaiàl’installation:8bar(116psi).
►Eviterdesdifférencesdepressionimportantesentrel’alimentationdel’eauchaudeetcelledel’eau
froide. Les différences de pression, l’eau avec une haute teneur minérale et les substances savonnées
peuvent corroder les parties internes et externes des flexibles et, lentement, affaiblir les matières en
provoquant des fuites.
►LatempératuremaximumdeservicepourlesproduitsGessiest70°C(158°F).
2 - ATTENTION!!NOUSVOUSPRIONSDETENIRCOMPTEQUEleproduitnedoitjamaisêtreutilisé
comme outil, marteau ou pour tout autre but, autre que celui pour lequel il a été conçu.
3 - ATTENTION!!NOUSVOUSPRIONSDETENIRCOMPTEQUEleproduitdoitêtretoujoursinstallé
et testé par un plombier professionnel.
4 - ATTENTION!! Pour l’installation du produit, référez-vous au LOCAL PLUMBING CODE, s.v.p.
5 - ATTENTION!! NOUS VOUS PRIONS DE TENIR COMPTE QUE les câbles électriques ne doivent
jamaisêtrereliésauproduitcarilspourraientreprésenterundangerpourlasécuritéetlasanté.
6 - ATTENTION!!NOUSVOUSPRIONSDETENIRCOMPTEQUElesobjetslourdsnedoiventjamais
êtreposésoufaittombersurleproduit,carilpeuventprovoquerlaprojectiond’éclatsetreprésenter
un danger pour la sécurité et la santé.
7 - ATTENTION!!NOUS VOUSPRIONS DETENIR COMPTEQUE lemanuel d’instructionsdoit être
lu attentivement avant l’installation et que les procédures d’installation prévues ici doivent être
adéquatement suivies et respectées.
8 - ATTENTION!! NOUS VOUS PRIONS DE TENIR COMPTE QUE, pendant l’installation, il faut éviter
l’emploid’uneforceexcessivedesorteàéviterdesdommagesauproduitet/ouàsescomposantset
pièces.NEJAMAISforceruncomposantouunepièceàl’intérieurd’uneautre.NEJAMAISforcerles
vis et ne pas les serrer excessivement.
9 - ATTENTION!! Ne pas utiliser raccords de aluminium pour les connexions de l’eau.

4
CUIDADO - ADVERTENCIA
1 - ¡CUIDADO!! LES ROGAMOS QUE TENGAN EN CUENTA QUE NUNCA la presión y/o la temperatura
máximaaconsejadaNOTIENEQUESERSUPERADA,yaquepodríadañary/ocausarrupturasy/o
pérdidasy/oaveríasdelproductoy,porlotanto,representarunriesgoyunpeligropotencialpara
la seguridad, la saludad y/o la propiedad. A continuación Les proporcionamos los datos técnicos
relativosalainstalacióndelosproductosdegriferíaGessi.
►Lapresióndeejercicionotienequeserinferiora0,5bar(7,25psi)ysuperiora5bar(72Psi).Encaso
depresionesdeejerciciomayores,utilicenunaválvuladereduccióndelapresión.
►Presiónmáximadeensayodurantelainstalación:8bar(116psi).
►Evitengrandesdiferenciasdepresiónentrelaalimentacióndelaguafríayaquelladelaguacaliente.
Lasdiferenciasdepresión,elaguaconunalatocontenidomineralylassustanciasjabonosaspueden
corroer las partes interiores y exteriores de los flexos y, lentamente, e, lentamente, debilitar los
materiales causando pérdidas.
►LatemperaturamáximadeejercicioparalosproductosGessies70°C(158°F).
2 - ¡CUIDADO!! LES ROGAMOS QUE TENGAN EN CUENTA QUE nunca el producto no tiene que ser
utilizadocomoenlugardeherramienta,martillosoparanalidadesdiferentesdeaquellasparalas
cualeshasidodiseñado.
3 - ¡CUIDADO!! LES ROGAMOS QUE TENGAN EN CUENTA QUE el producto tiene que ser instalado y
ensayado siempre por un fontanero profesional.
4 - ¡CUIDADO!! Para la instalación del producto Les rogamos que contacten con el LOCAL PLUMBING
CODE.
5 - ¡CUIDADO!! LES ROGAMOS QUE TENGAN EN CUENTA QUE nunca los cables eléctricos no tiene
queserconectadoalproductoyaquepodríanrepresentarunpeligroparalaseguridadylasalud.
6 - ¡CUIDADO!!LESROGAMOSQUETENGANENCUENTAQUEnuncaobjetospesadosnotienen
queserapoyadosodejadoscaersobreelproductoyaquepodríancausarlaproyeccióndeastillasy
representar un peligro para la seguridad y la salud.
7 - ¡CUIDADO!! LES ROGAMOS QUE TENGAN EN CUENTA QUE el manual de instrucción tiene
que ser leído con cuidado antes de la instalación y que hay que cumplir adecuadamente con los
procedimientos de instalación proporcionados.
8 - ¡CUIDADO!! LES ROGAMOS QUE TENGAN EN CUENTA QUE, durante la instalación, hay que evitar
elusodeunafuerzaexcesivademaneraquesepuedanevitardañosdelproductoy/ocomponentesy
piezas. NO fuercen NUNCA un componente o una pieza, la una dentro de la otra. NO fuercen NUNCA
los tornillos y no los cierren excesivamente.
9 - ¡CUIDADO!! No utilicen ACCESORIOS de aluminio para las conexiones del agua.

PRE-INSTALLATION INFORMATION - PRÉALABLES - PRELIMINARES
5
Art. 43264
Art. 43266

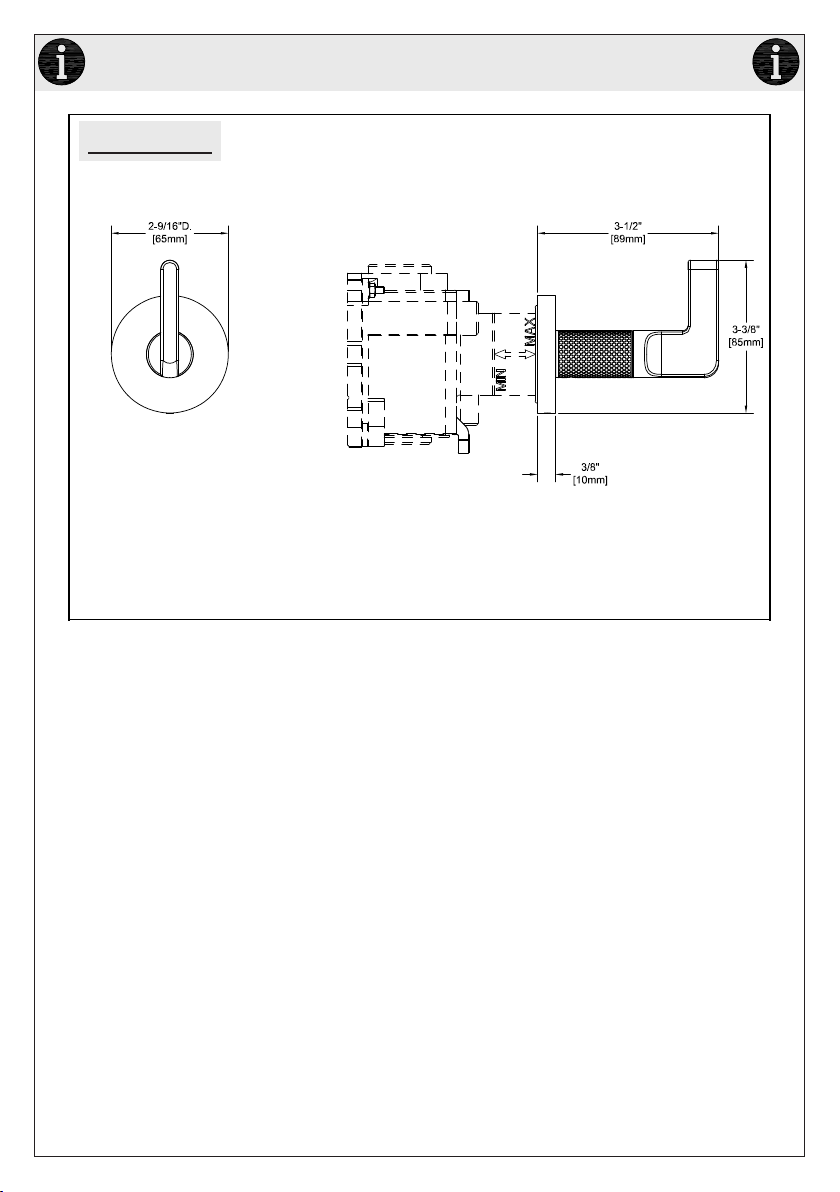

PRE-INSTALLATION INFORMATION - PRÉALABLES - PRELIMINARES
6
Art. 43268
Art. 43270

PRE-INSTALLATION INFORMATION - PRÉALABLES - PRELIMINARES
7
Art. 48265
Art. 58263

PRE-INSTALLATION INFORMATION - PRÉALABLES - PRELIMINARES
8
Art. 58363

PRE-INSTALLATION INFORMATION - PRÉALABLES - PRELIMINARES
9
Before installation and setting to work
Attention! The feeding pipes have to be rinsed carefully before the installation of the device so that there
won’t remain shavings, sealing or hemp residues, or other impurities inside the pipes. Through pipes not
thoroughly rinsed or through the general water network, in the device foreign bodies can enter that could
damagegaskets/o-ring.Soltersshouldbeinstalledalsoonthegeneralsystem.
TECHNICAL DATA
- Minimum working pressure 0,5 bar
- Maximum working pressure 5 bar
-Recommendedworkingpressure3bar(incaseofwaterpressurehigherthan5baritisrecommended
toinstallpressurereducers)
Avant l’installation et la mise en fonction
Attention!Lestuyauxd’alimentation doiventêtrerincésavecsoinavant l’installationdudispositif,de
sorte que ils ne restent pas de copeaux, des restes de soudage ou de chanvre, ou d’autres impuretés
à l’intérieur des tuyaux. A travers les conduites non rincées à fond ou à travers le réseau hydrique
général,dansledispositifpeuvententrerdescorpsétrangersàmêmededétériorerlesgaines/o-ring.On
recommandeainsid’installerdesltreségalementsurlesystèmegénéral.
DONNÉES TECHNIQUES
- Pression minimum d’exercice 0,5 bar
- Pression maximum d’exercice 5 bar
-Pressiond’exerciceconseillée3bar(encasdepressiondel’eausupérieureaux5barnousconseillons
l’installationderéducteursdepression)
Antes de la instalación y la puesta en función
¡Cuidado! Lostubosde alimentacióntienenqueser enjuagadosescrupulosamenteantesde instalar
eldispositivo demanera queno haya virutas,residuos desoldadura ocáñamou otrasimpurezas al
interiorde lostubos. Atravésde lostubos noperfectamente enjuagados ode lared hídricageneral
pueden entrar en el dispositivo unos cuerpos extraños que pueden  dañar guarniciones/o-rings. Les
recomendamosporlotantoqueinstalenlosltrosenlaplantageneraltambién.
DATOS TÉCNICOS
-Presiónmínimadeejercicio0,5bar
-Presiónmáximadeejercicio5bar
-Presióndeejercicioaconsejada3bar(encasodepresióndelaguasuperioralos5bar,lesaconsejamos
instalarunosreductoresdepresión)
Pressure
[bar]
Outlet [l/min]
1
0.5 17
124
231.5
338.5
443.5
548.5

PRE-INSTALLATION INFORMATION - PRÉALABLES - PRELIMINARES
10
ABC
Package content:
C - Bush for plate fastening
E - Finish plate
G - Control handle
L - Installation wrenches
Contenu de l’emballage:
C - Douille pour fixation plaque
E - Plaque en finition
G - Poignée de commande
L - Clés pour l’installation
Contenido de la caja:
C-Bujeparafijaciónplaca
E - Placa de acabado
G - Maneta de mando
L - Llaves de instalación
D

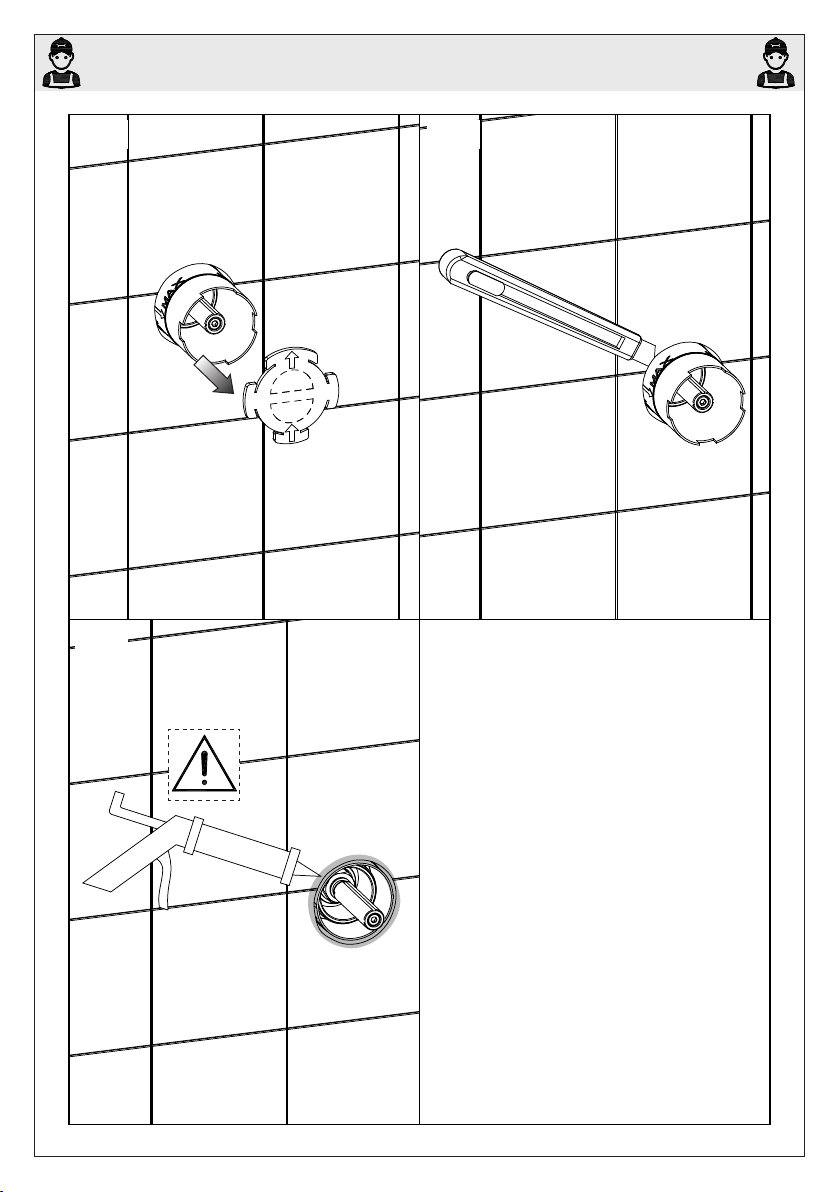

INSTALLATION - INSTALLATION - INSTALACIÓN
11

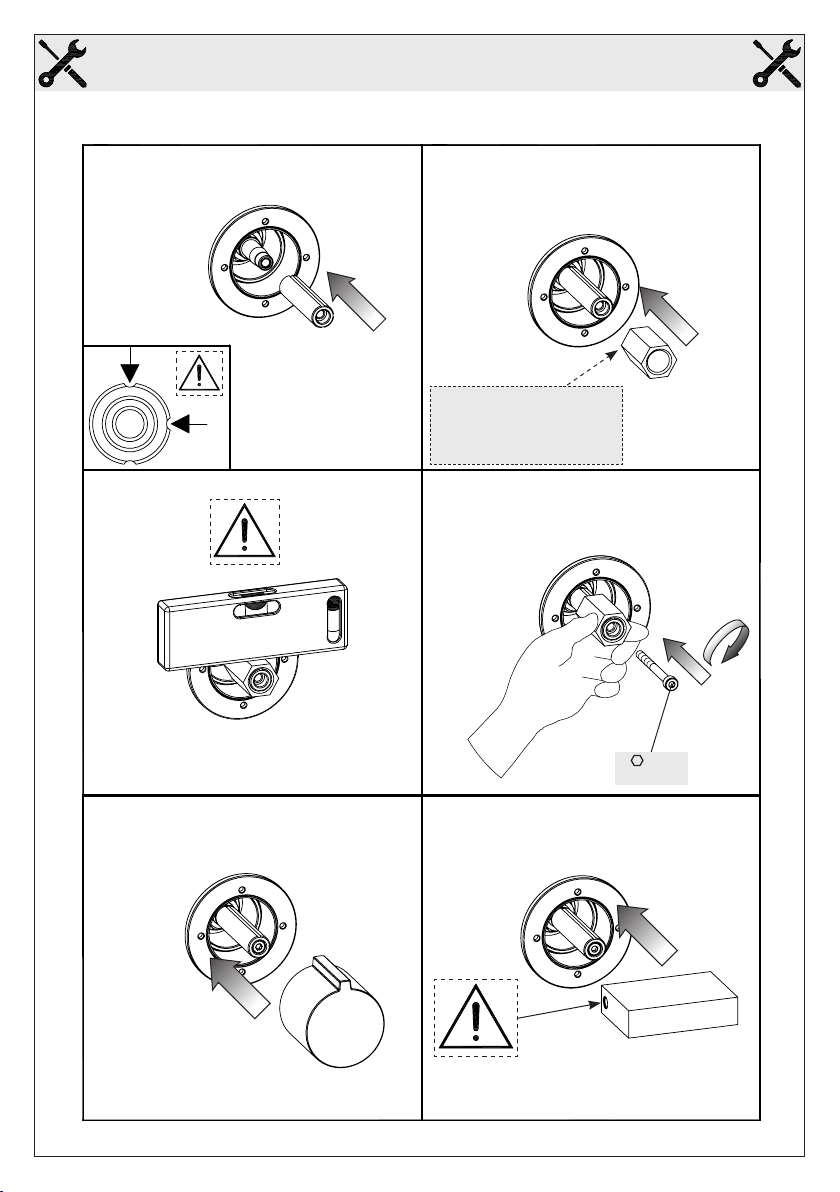

Fig. 3
Fig. 1 Fig. 2

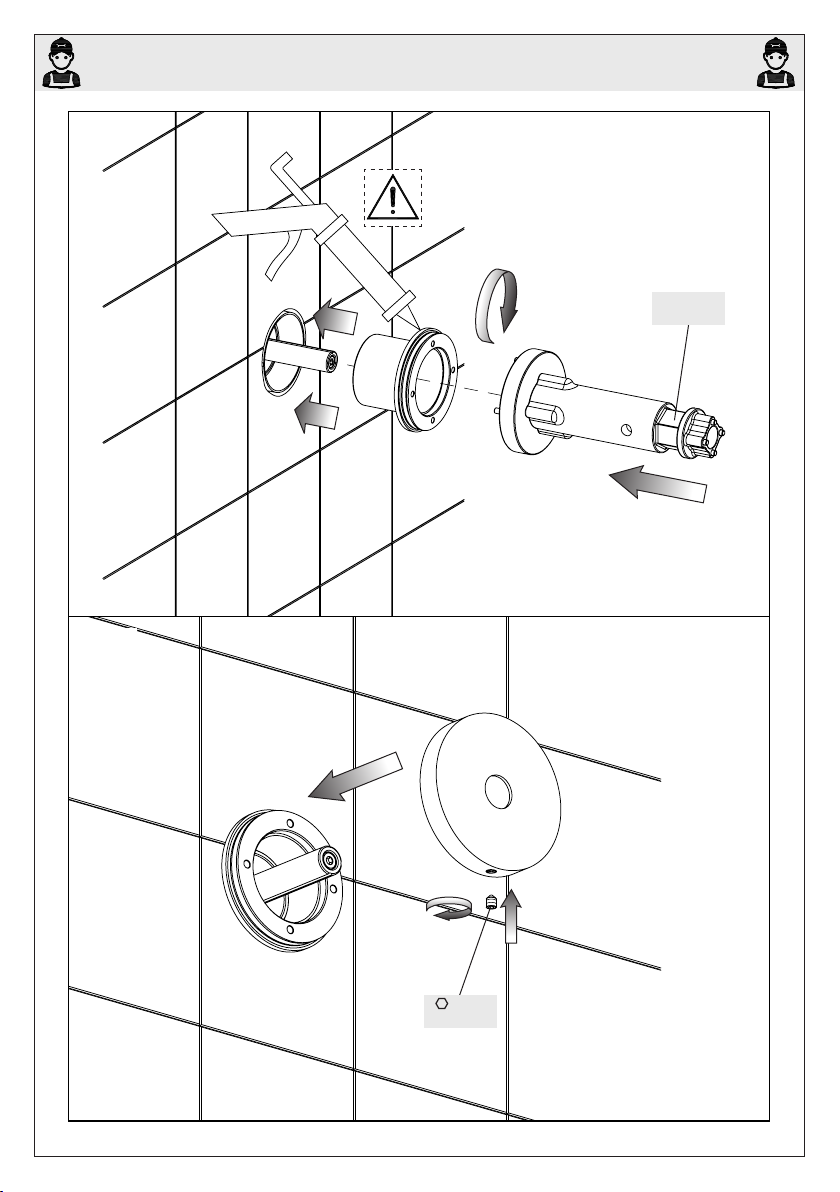

INSTALLATION - INSTALLATION - INSTALACIÓN
12
Fig. 5
Fig. 4
13/16”
[20 mm]
1/16”
[2 mm]

INSTALLATION - INSTALLATION - INSTALACIÓN
13
Fig. 8
Fig. 6
Fig. 9
Fig. 7
OK
NO
1/8”
[2,5 mm]

WORKING - FONCTIONNEMENT - FUNCIONAMIENTO
14
ON
OFF

MAINTENANCE - ENTRETIEN - MANUTENCIÓN
15
MANUTENZIONE
•Nel caso sia necessario sostituire uno o più componenti, contattare un rivenditore
autorizzatoovisitareilsitoWWW.GESSI.COM
•Afdarelamanutenzionedelprodottoapersonalequalicato
MAINTENANCE
•Shoulditbenecessarytoreplaceoneormorecomponents,contactanauthorizedretailer
orvisitWWW.GESSI.COM
•Productmaintenanceshouldbemadeonlybyqualifiedstaff
ENTRETIEN
•S’ilestnécessairederemplacerunouplusieurscomposants,contacteruncentreautorisé
ouvisiterlesiteWWW.GESSI.COM
•L’entretienduproduitnedoitêtreeffectuéquepardupersonnelqualifié
WARTUNG
•Falls das Auswechseln von einem oder mehreren Bestandeilen erforderlich wird,
kontaktierenSiebitteeinenautorisiertenFachhandeloderbesuchenSieunsereWebsite
unterWWW.GESSI.COM
•DieInstandhaltungdesProduktessolltenurqualifiziertemPersonalanvertrautwerden.
MANUTENCIÓN
•Enelcasodequeseanecesarioremplazarunoomás componentes,contactenconun
revendedorautorizadoovisitenelsitioWWW.GESSI.COM
•Encarguensóloapersonalcalificadoparaelmantenimientodelproducto
ОБСЛУЖИВАНИЕ
•В случае если будет необходимо заменить один или несколько компонентов,
обратитеськавторизованномудистрибьюторуилипосетитевеб-сайтWWW.GESSI.
COM
•Обслуживаниеизделиядолженвыполнитьквалифицированныйперсонал.
ΣΥΝΤΗΡΗΣΗ
•Σεπερίπτωσηπουείναιαπαραίτητονααντικαταστήσετεέναήπερισσότεραεξαρτήματα,
επικοινωνήστεμεέναεξουσιοδοτημένοκατάστημαπώλησηςήεπισκεφθείτετονιστότοπο
WWW.GESSI.COM
•Εμπιστευθείτετησυντήρησητουπροϊόντοςσεδιαπιστευμένοπροσωπικό
保养
• 若需替换一个或者多个部件，请联系授权分销商或浏览WWW.GESSI.COM网站
• 请让合格人士负责产品保养工作

MAINTENANCE - ENTRETIEN - MANUTENCIÓN
16
CLOSE
Fig. 11 Fig. 12
Fig. 10
1/8”
[2,5 mm]
1/16”
[2 mm]

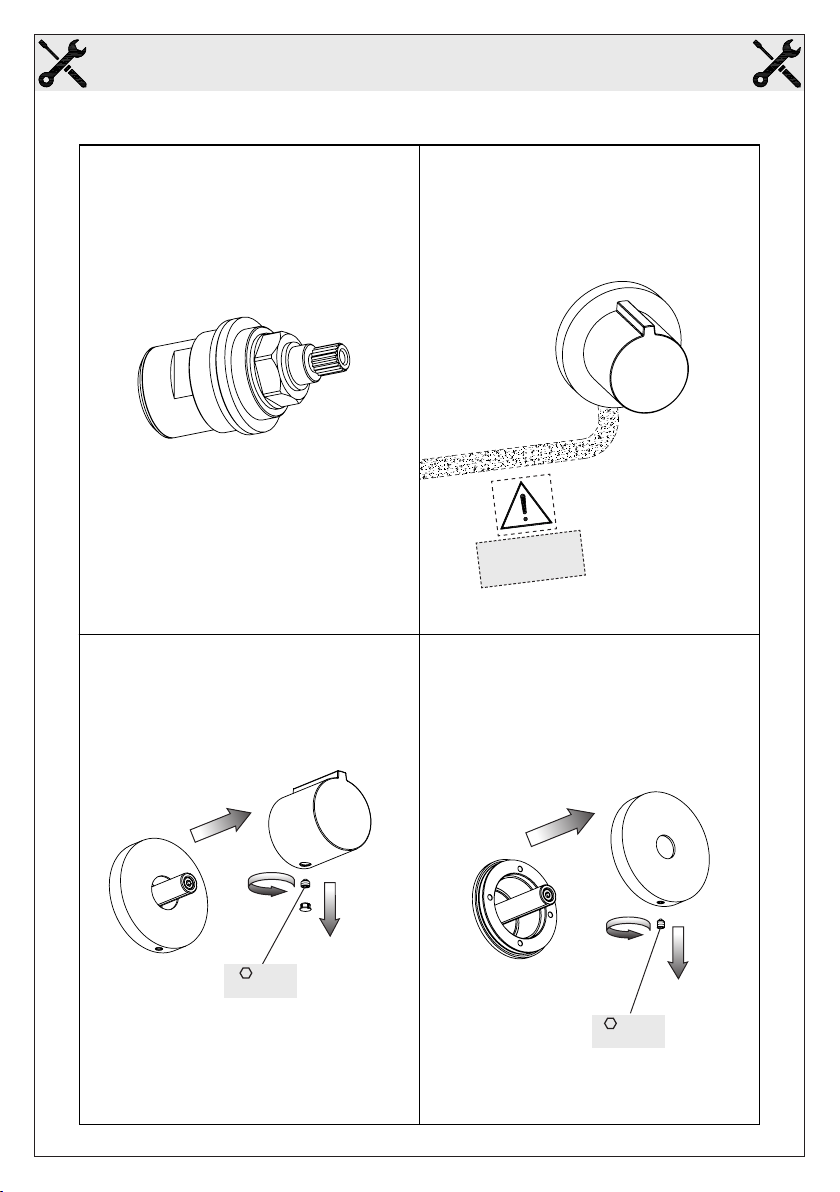

HEADVALVE REPLACEMENT - SUBSTITUTION DE LA TÊTE - SUSTITUCIÓN DE LA MONTURA

MAINTENANCE - ENTRETIEN - MANUTENCIÓN
17
Fig. 13 Fig. 14
1/8”
[3 mm] Not supplied
Non fournie
Excluida del suministro
11/16”
[17 mm]
HEADVALVE REPLACEMENT - SUBSTITUTION DE LA TÊTE - SUSTITUCIÓN DE LA MONTURA

MAINTENANCE - ENTRETIEN - MANUTENCIÓN
18
Fig. 15
CLOSE
Fig. 16
Fig. 17 Fig. 18
Fig. 19 Fig. 20
1
2
M6 SCREW - Supplied with the
replacement of the headvalve
3/16”
[5 mm]
ALIGNMENT OF CONTROL HANDLES - ALIGNEMENT DES POIGNÉES DE COMMANDE -
ALINEACIÓN DE LAS MANETAS DE MANDO

MAINTENANCE - ENTRETIEN - MANUTENCIÓN
19
Fig. 21 Fig. 22
Fig. 23 Fig. 24
Fig. 25 - A Fig. 25 - B
Supplied with the replacement
of the headvalve
1/8”
[3 mm]
ALIGNMENT OF CONTROL HANDLES - ALIGNEMENT DES POIGNÉES DE COMMANDE -
ALINEACIÓN DE LAS MANETAS DE MANDO

MAINTENANCE - ENTRETIEN - MANUTENCIÓN
20

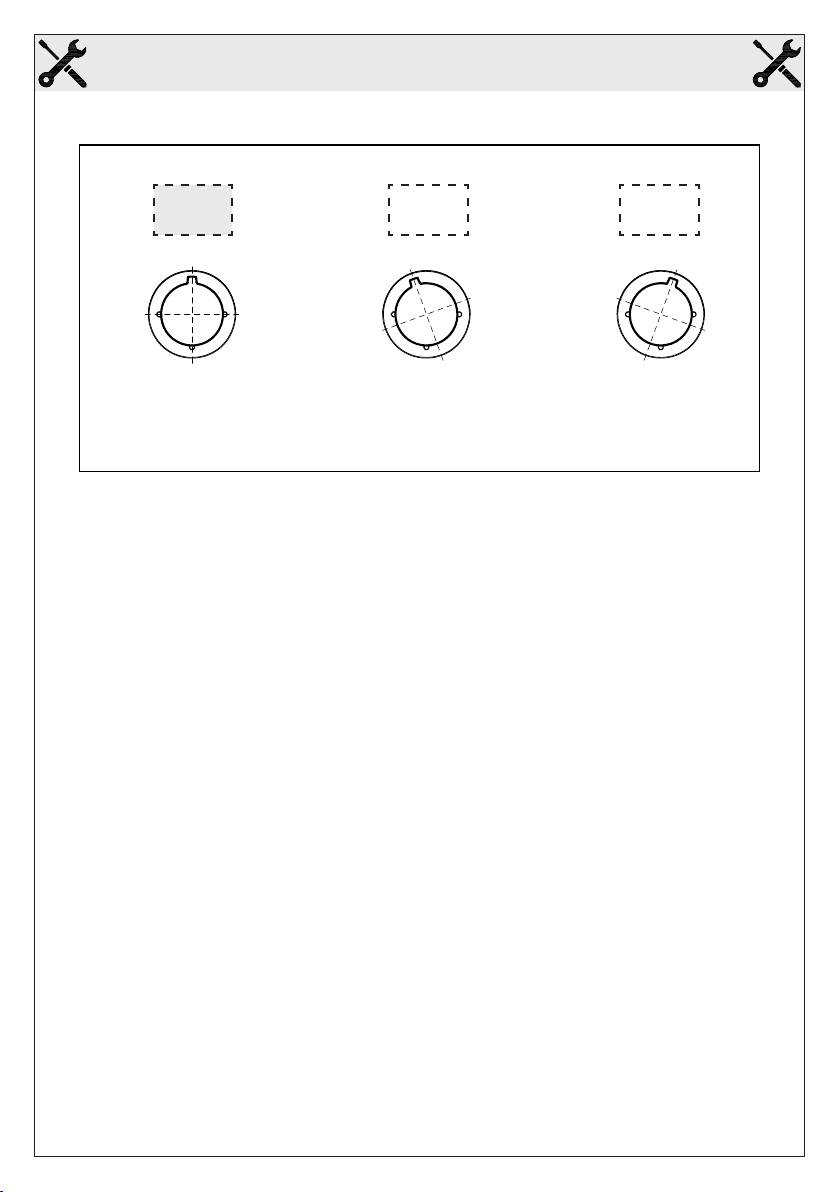

Fig. 26
OK NO NO
Repeat these steps until reaching proper alignment of the handle, and then remove it to allow the
installation of external parts.
Repeat these steps until reaching proper alignment of the handle, and then remove it to allow the
installation of external parts.
Repitanestasoperaciones hastaobtenerlacorrecta alineación delamaneta, nalmente remuévanla
para permitir la instalación de las partes externas.
ALIGNMENT OF CONTROL HANDLES - ALIGNEMENT DES POIGNÉES DE COMMANDE -
ALINEACIÓN DE LAS MANETAS DE MANDO
GIS004290 - R0
