Gewiss Chorus User manual

Cronotermostato da parete
programma giornaliero settimanale
Wall time-thermostat daily-weekly programme
Chronothermostat mural programme journalier-hebdomadaire
Cronotermostato de pared programa diario-semanal
Wandzeitthermostat Täglich-wöchentliches Programm
Cronotermostat de perete cu program zilnic sau săptămânal
GW 10 701 GW 14 701
CHORUS

2
Attenzione ! a sicurezza dell'apparecchio è garantita solo attenendosi alle istruzioni
qui riportate. Pertanto è necessario leggerle e conservarle.
I prodotti della gamma Chorus devono essere installati conformemente a quanto
previsto dalla norma CEI 64-8 per gli apparecchi per uso domestico e similare, in
ambienti non polverosi ed ove non sia necessaria una protezione speciale contro la
penetrazione di acqua.
'organizzazione di vendita GEWISS é a disposizione per chiarimenti e informazioni
tecniche.
Attenzione - Importante

I
A
L
I
A
N
O
INDICE
3
IS RUZIONI D’IMPIEGO pag.
- Descrizione generale............................................................................................... 4
- Descrizione comandi .............................................................................................. 5
- Modalità di funzionamento ...................................................................................... 6
- Selezione riscaldamento/condizionamento .............................................................. 7
- Impostazione parametri........................................................................................... 8
- Personalizzazione programma giornaliero................................................................ 12
- Forzatura temporanea della temperatura................................................................. 13
- Funzione party......................................................................................................... 14
- Funzione holiday ..................................................................................................... 15
- Copia del programma festivo................................................................................... 16
- Funzionamento manuale ......................................................................................... 17
- Comando remoto..................................................................................................... 17
- Segnalazione batterie in esaurimento...................................................................... 18
- Reset e ripristino valori preimpostati ...................................................................... 18
- Programmi preimpostati.......................................................................................... 19
- Parametri preimpostati............................................................................................ 20
IS RUZIONI D’INS ALLAZIONE
- Montaggio............................................................................................................... 21
- Descrizione morsetti................................................................................................ 24
- Sostituzione batterie................................................................................................ 25
CARA ERIS ICHE FUNZIONALI/DA I ECNICI................................................................. 26

ISTRUZIONI D’IMPIEGO
4
Descrizione generale
Il cronotermostato gestisce il controllo della temperatura ambiente ed il comando caldaie,
valvole di zona, condizionatori, fan coil, ecc. , attraverso un’uscita a relè.
Tramite l’attivazione dei moduli di uscita abbinati è possibile comandare: caldaie, valvole
di zona, condizionatori, fan-coil, ecc.
Il cronotermostato è dotato di un display, di 3 pulsanti di comando sempre accessibili e di
7 pulsanti di comando accessibili a sportello aperto.
m
s
n
o
p
t
q
r
a
b
c
def lkj
i
h
g
uvwxyz{| }

I
A
L
I
A
N
O
ISTRUZIONI D’IMPIEGO
5
Descrizione comandi
PULSAN I DI COMANDO Simbolo
aProgrammazione / impostazione
bRegolazione tempo
cParty
dHoliday
eSelezione riscaldamento / condizionamento
fCopia
gRegolazione temperatura (+) / Selezione parametri
hSelezione modalità funzionamento / conferma
iRegolazione temperatura (–) / Selezione parametri
SEGNALAZIONI A DISPLAY
jModalità di funzionamento AU O-MAN-OFF
kUnità di misura temperatura °C / °F
lTemperatura ambiente misurata
mProfilo programma giornaliero
nAttivazione condizionamento
oAttivazione riscaldamento
pDifferenziale termico
qOrologio
rGiorno della settimana
sAttivazione funzione autoapprendimento
tSet-point temperatura
uFunzionamento in riscaldamento
vStato impostazione parametri SE
wFunzionamento in condizionamento
xStato programmazione PROG
yFunzione holiday
zBatterie in esaurimento
{Funzione copia programma festivo
|Attivazione da combinatore telefonico
}Funzione party

ISTRUZIONI D’IMPIEGO
6
Il cronotermostato prevede 3 differenti modalità di funzionamento:
- AU OMA ICO
- MANUALE
- OFF/AN IGELO / PRO EZIONE AL E EMPERA URE
Per commutare da una modalità ad un'altra si utilizza il tasto .
Nel funzionamento automatico il cronotermostato uti-
lizza un programma che può essere differenziato per
ogni giorno della settimana.
Sul display appaiono la scritta AUTO, la temperatura am-
biente misurata ed il simbolo del set point relativo al
quarto d’ora corrente.
Nel profilo orario lampeggia la colonnina relativa all’ora
corrente con la rappresentazione del set point attivo.
Nel funzionamento manuale il cronotermostato utilizza
permanentemente un set point di temperatura, che può
essere liberamente impostato.
Sul display appaiono la scritta MAN e la temperatura am-
biente misurata.
I funzionamenti antigelo/protezione alte temperature
sono attivi, rispettivamente, in modalità riscaldamento e
condizionamento.
In questi due casi il cronotermostato utilizza il set point
di temperatura antigelo/protezione alte temperature che
è stato impostato.
Sul display appaiono la scritta OFF e la temperatura am-
biente misurata.
Modalità di funzionamento

I
A
L
I
A
N
O
ISTRUZIONI D’IMPIEGO
7
Durante il funzionamento, l’attivazione del riscaldamento o del condizionamento sono se-
gnalate nel modo seguente:
Riscaldamento
Il simbolo indica l’accensione
del riscaldamento.
Condizionamento
Il simbolo indica l’accensione
del condizionamento.
Modalità di funzionamento
Premendo il tasto è possibile commutare il tipo di funzionamento tra riscaldamento/
condizionamento e viceversa.
Riscaldamento
Il simbolo identifica il riscaldamento.
Condizionamento
Il simbolo identifica il condizionamento.
Selezione riscaldamento/condizionamento

8
ISTRUZIONI D’IMPIEGO

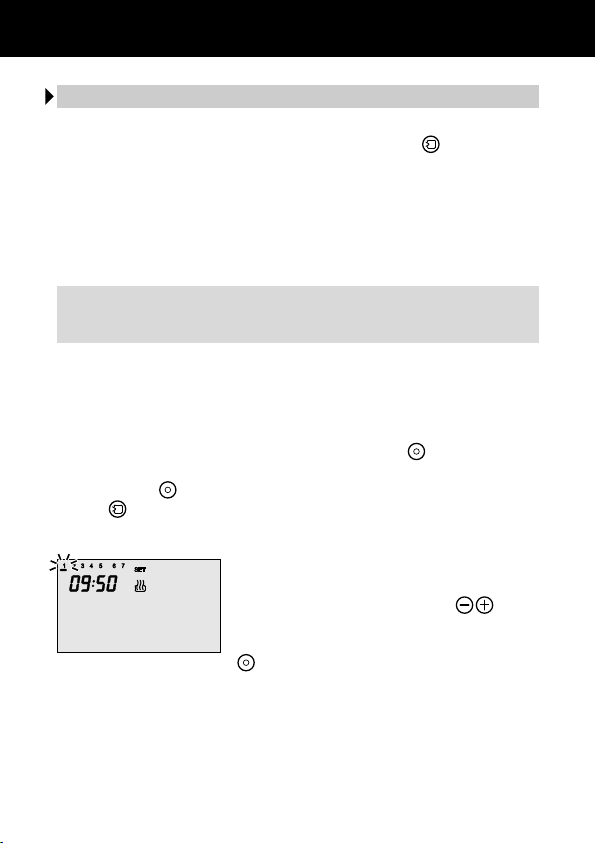

Per eseguire l’impostazione dei parametri premere una volta il tasto .
Sul display appaiono il simbolo SET e l’orologio, mentre la barra del giorno della settimana
inizia a lampeggiare.
A questo punto è possibile modificare, in sequenza:
- giorno della se imana,
- ore,
- minu i,
- uni à di misura empera ura,
- se -poin T1,
- se -poin T2,
- se -poin T3,
- valore della empera ura an igelo/pro ezione al e empera ure
- a ivazione au oapprendimen o (disponibile esclusivamen e nel ipo di funzionamen o
“riscaldamen o”)
- valore differenziale di regolazione
In alternativa, è possibile scorrere la sequenza premendo il tasto , fino a selezionare il
parametro che si desidera modificare. Il valore di ogni parametro, viene confermato alla
pressione del tasto . ’uscita dalla fase di impostazione si ottiene premendo nuovamen-
te il tasto o, in modo automatico, dopo 30 secondi dall’ultima digitazione.
Impostazione del giorno della settimana
Quando la barra del giorno della settimana lampeggia,
selezionare il giorno corrente con i tasti .
(lunedi=1, martedì=2 … domenica=7).
Per confermare il valore impostato, premere il tasto
entro 30 secondi.
Impostazione parametri
emperature utilizzate nel
programma riscaldamento o
condizionamento, differenziate
per tipo di funzionamento.

I
A
L
I
A
N
O
9
ISTRUZIONI D’IMPIEGO
Impostazione parametri
Impostazione dell’ora
Quando le cifre dell’ora lampeggiano, impostare l’ora,
con i tasti .
Per confermare il valore impostato, premere il tasto
entro 30 secondi.
Impostazione dei minuti
Quando le cifre dei minuti lampeggiano, impostare i mi-
nuti, con i tasti .
Per confermare il valore impostato, premere il tasto
entro 30 secondi.
Impostazione unità di misura temperatura
Quando il simbolo °C o °F inizia a lampeggiare, selezio-
nare l’unità di misura con i tasti .
Per confermare il valore impostato, premere il tasto
entro 30 secondi.

10
ISTRUZIONI D’IMPIEGO
Impostazione parametri
Impostazione Set-Point 1
All’apparire del simbolo il valore di temperatura inizia
a lampeggiare. Regolare il valore di T1 con i tasti .
Per confermare il valore impostato, premere il tasto
entro 30 secondi.
Impostazione Set-Point 2
All’apparire del simbolo il valore di temperatura inizia
a lampeggiare. Regolare il valore di T2 con i tasti .
Per confermare il valore impostato, premere il tasto
entro 30 secondi.
Impostazione Set-Point 3
All’apparire del simbolo , il valore di temperatura inizia
a lampeggiare. Regolare il valore di T3 con i tasti .
Per confermare il valore impostato, premere il tasto
entro 30 secondi.
Impostazione valore temperatura antigelo/prote-
zione alte temperature
Il valore della temperatura inizia a lampeggiare.
A seconda del tipo di funzionamento (riscaldamento/
condizionamento) è possibile regolare il valore della
temperatura antigelo/protezione alte temperature
con i tasti .
Per confermare il valore impostato, premere il tasto
entro 30 secondi.
Tra i valori di set point esistono i seguenti vincoli:
Riscaldamento:
T antigelo  T1  T2  T3
Condizionamento: T1  T2  T3  T alta temperatura

I
A
L
I
A
N
O
11
ISTRUZIONI D’IMPIEGO
Attivazione autoapprendimento
All’apparire del simbolo , attivare (ON) o disattivare
(OFF) la funzione con i tasti .
Per confermare il valore impostato, premere il tasto
entro 30 secondi.
’autoapprendimento permette di ottimizzare l’anticipo
(max. 2 ore) sull’attivazione del riscaldamento.
Il cronotermostato gestisce automaticamente l’anticipo,
in modo da garantire la temperatura impostata all’inizio
di ogni periodo del profilo programmato.
Questa funzione si attiva in riscaldamento, nella sola mo-
dalità di funzionamento automatico.
Impostazione differenziale di regolazione
All’apparire del simbolo , impostare il valore del dif-
ferenziale di regolazione con i tasti .
Per confermare il valore impostato, premere il tasto
entro 30 secondi.
Il differenziale di regolazione è lo scostamento tra il set-
point impostato e la temperatura effettiva di attivazione.
Salvo situazioni particolari, si consiglia di mantenere il
valore preimpostato.
Impostazione parametri

12
ISTRUZIONI D’IMPIEGO
Per eseguire la personalizzazione del programma giornaliero preimpostato, o apportare una
modifica, premere due volte il tasto .
Sul display appare il simbolo PROG mentre la barra del
primo giorno della settimana inizia a lampeggiare.
Selezionare il giorno desiderato con i tasti .
Per confermare la selezione, premere il tasto entro
30 secondi.
Dopo la conferma del giorno sul display viene visualizza-
to il profilo corrente, relativo al giorno scelto.
’orario inizia a lampeggiare.
Selezionare il set-point di temperatura che si desidera im-
postare a partire dall’ora 00:00, utilizzando i tasti .
Sul display appaiono il simbolo , o ed il
valore corrispondente al set point selezionato.
Il set-point viene applicato al profilo orario fino alla pri-
ma variazione presente nel programma corrente.
Con i tasti incrementare l’orario fino al momento
in cui si desidera modificare il profilo proposto; durante
l’incremento sul profilo orario lampeggia la colonnina re-
lativa all’orario selezionato.
Con i tasti selezionare il nuovo set point, che sarà
applicato fino alla successiva variazione presente nel
programma.
Personalizzazione programma giornaliero

I
A
L
I
A
N
O
13
ISTRUZIONI D’IMPIEGO
’orario viene decrementato/incrementato con passi di 15 minuti ad ogni pressione dei ta-
sti , è perciò possibile definire fino a 4 periodi di programmazione per ogni ora.
Procedere in modo analogo a quan o sopra indica o, fino al comple amen o del profilo.
Copia del Programma
Qualora si desideri copiare il programma sul giorno successivo, confermare la programma-
zione eseguita premendo il tasto entro 30 secondi.
Per confermare la programmazione, senza copiare, premere il tasto entro 30 secondi,
automaticamente si passa alla programmazione del giorno successivo.
Al termine della programmazione settimanale premere il tasto , per tornare al funzio-
namento normale.
Per attivare il programma selezionare la modalità di funzionamento AUTO premendo il ta-
sto fino all’apparire sul display del simbolo AUTO.
In modalità di funzionamento AUTO è possibile forzare temporaneamente il set point di tem-
peratura attivo, utilizzando i tasti per impostare il valore desiderato. Confermare il
valore premendo il tasto o attendere 5 secondi.
’attivazione della forzatura viene segnalata sul display
dal lampeggio del simbolo AUTO
a forzatura resta attiva fino alla prima variazione del
profilo presente nel programma.
Personalizzazione programma giornaliero
Forzatura temporanea della temperatura

14
ISTRUZIONI D’IMPIEGO
In modalità AUTO, la funzione Party permette di escludere temporaneamente il programma
impostato inserendo manualmente un set point di temperatura diverso, per un periodo
compreso tra 1 e 23 ore. Questa funzione può essere usata, ad esempio, per prolungare il
periodo di comfort durante una cena, una festa, ecc.
Per attivare la funzione premere il tasto , sul display
appare Il simbolo mentre lampeggia il valore del set
point attivo in quel momento.
Con i tasti impostare il nuovo valore del set point
di temperatura.
Tramite i tasti impostare il numero delle ore di
attivazione, che viene visualizzato sul display.
Premere il tasto , o attendere 5 secondi, per confer-
mare l’impostazione eseguita.
Quando la funzione è attiva è ancora possibile modificare il valore del set point e del perio-
do di attivazione, in maniera identica a quanto descritto.
a funzione può essere attivata anche quando il cronotermostato è nella modalità manua-
le (MAN).
a funzione party resta attiva fino allo scadere del periodo impostato.
Durante il funzionamento il conteggio delle ore viene decrementato.
Per una disattivazione anticipata premere il tasto ; alla disattivazione, il cronotermosta-
to ritorna nella modalità di funzionamento di partenza.
Funzione party

I
A
L
I
A
N
O
15
ISTRUZIONI D’IMPIEGO
In modalità AUTO, la funzione Holiday permette di escludere temporaneamente il program-
ma settimanale impostato inserendo manualmente un set point di temperatura diverso, per
un periodo compreso tra 1 e 99 giorni.
Questa funzione può essere usata, ad esempio, per programmare un periodo di economia
durante una vacanza e la riattivazione del programma il giorno del rientro.
Per attivare la funzione premere il tasto , sul display
appare Il simbolo mentre lampeggia il valore del set
point attivo In quel momento.
Con i tasti impostare il nuovo valore del set point
di temperatura.
Tramite i tasti impostare il numero dei giorni di
attivazione, che viene visualizzato sul display.
Premere il tasto , o attendere 5 secondi, per confer-
mare l’impostazione eseguita.
Quando la funzione è attiva è ancora possibile modificare il valore del set point e del perio-
do di attivazione, in maniera identica a quanto descritto.
a funzione può essere attivata anche quando il cronotermostato è nella modalità manua-
le (MAN).
a funzione holiday resta attiva fino allo scadere del periodo impostato.
Durante il funzionamento il conteggio dei giorni viene decrementato.
Per una disattivazione anticipata premere il tasto ; alla disattivazione, il cronotermosta-
to ritorna nella modalità di funzionamento di partenza.
Funzione Holiday

16
ISTRUZIONI D’IMPIEGO
In modalità AUTO, è possibile copiare il profilo del giorno festivo su un qualsiasi giorno del-
la settimana.
Questa funzione è particolarmente utile quando si desidera un regime di comfort tempora-
neo, ad esempio, in una festività infrasettimanale.
Per attivare la funzione premere il tasto , sul display
lampeggiano il simbolo e la barra del giorno festivo.
Tramite i tasti selezionare il giorno delle settima-
na sul quale copiare il profilo del giorno festivo; premere
il tasto , o attendere 30 secondi per confermare l’im-
postazione eseguita.
Quando la funzione è attiva, premendo il tasto si vi-
sualizza il giorno sul quale è stato copiato il profilo del
giorno festivo: sul display la barra corrispondente lam-
peggia.
Se si desidera disattivare la funzione, premere nuova-
mente il tasto ; se si desidera modificare il giorno
della settimana, utilizzare i tasti e premere il ta-
sto , o attendere 30 secondi per confermare la nuova
impostazione.
Quando il giorno selezionato per la copia festiva è in cor-
so, il simbolo è acceso fisso. a validità della copia
del giorno festivo è temporanea, allo scadere della mez-
zanotte del giorno selezionato si ritorna al profilo setti-
manale programmato.
Copia del programma festivo

I
A
L
I
A
N
O
17
ISTRUZIONI D’IMPIEGO
Per attivare la modalità di funzionamento manuale, pre-
mere il tasto , finché sul display appare la scritta
MAN. Il set point della temperatura appare per circa due
secondi.
Con i tasti impostare il valore del set point deside-
rato, premere il tasto , o attendere 5 secondi per
confermare l’impostazione.
Funzionamento manuale
Il cronotermostato è collegabile al remotizzatore GSM GW 90 821, tramite connessione
seriale.
È così possibile tramite comandi SMS:
- impostare il tipo di funzionamento (condizionamento/riscaldamento)
- impostare la modalità di funzionamento (manuale/automatico/off)
- impostare il set point di funzionamento (solo modalità MAN)
- richiedere lo stato attuale
Ad ogni SMS di comando inviato al dispositivo corrisponde un SMS di conferma (con te-
sto predefinito non configurabile);
il messaggio di richiesta stato prevede una risposta che include le seguenti informazioni:
- tipo di funzionamento attuale (riscaldamento/condizionamento)
- modalità di funzionamento attuale (off/auto/man)
- temperatura di set point attualmente impostata
- temperatura ambiente misurata
- stato dell’uscita rele (ON/OFF)
Ogni qualvolta il tipo o la modalità di funzionamento vengono modificate tramite remo-
tizzatore, sul display compare il simbolo .
Comando remoto

18
Premendo contemporaneamente i tasti , , si effettua un reset completo del cro-
notermostato.
Attenzione: tutti i parametri impostati ed i programmi personalizzati vengono can-
cellati.
Alla riaccensione, il cronotermostato utilizza i parametri ed i programmi preimpostati in fab-
brica. Il cronotermostato si pone in riscaldamento, nella modalità AUTO. e funzioni Party e
Holiday non sono attive.
Reset e ripristino dei valori preimpostati
ISTRUZIONI D’IMPIEGO
Quando le batterie sono in fase di esaurimento, sul di-
splay inizia a lampeggiare il simbolo .
Il funzionamento del cronotermostato è comunque ga-
rantito. In tal caso è necessario procedere quanto prima
alla sostituzione delle batterie.
Il funzionamento del cronotermostato non è più garantito quando il simbolo è acceso
fisso. In questo caso l’ultima operazione garantita è la disattivazione automatica del riscal-
damento/ condizionamento.
Il tempo utile per la sostituzione delle batterie è di circa 2 minuti, trascorso il quale viene
persa unicamente l’impostazione dell’orologio/calendario: tutte le altre impostazioni sono
mantenute in memoria non volatile.
Segnalazione batterie in esaurimento

I
A
L
I
A
N
O
19
ISTRUZIONI D’IMPIEGO
Il cronotermostato dispone di 2 programmi preimpostati, uno per il riscaldamento ed uno
per il condizionamento.
PROGRAMMA RISCALDAMEN O
PROGRAMMA CONDIZIONAMEN O
Questi programmi preimpostati possono essere modificati e personalizzati, secondo le pro-
prie esigenze. Per eseguire le modifiche attenersi alle indicazioni contenute nel paragrafo
“Personalizzazione programma giornaliero”.
Programmi preimpostati
T3
T2
T1
Sabato - Domenica
Lunedì - Venerdì
utti i giorni della settimana
0 | | 3 | | 6 | | 9 | | 12 | | 15 | | 18 | | 21 | | 24
0||3||6||9| |12 ||15 ||18 ||21 ||24
0||3||6||9| |12 ||15 ||18 ||21 ||24
T3
T2
T1
T3
T2
T1

20
ISTRUZIONI D’IMPIEGO
Programmi preimpostati
Giorno della settimana 1: lunedì
Ora 00:00
Set point temperatura riscaldamento 1 16 °C
2 18 °C
3 20 °C
antigelo 5 °C
Set point temperatura condizionamento 1 24 °C
2 26 °C
3 28 °C
protezione 35 °C
Autoapprendimento Funzione disabilitata (OFF)
Differenziale di regolazione Riscaldamento 0.2 °C
Condizionamento 0.5 °C
Unità di misura temperatura °C
