Glacier bay 14-045-W-GB User manual

THANK YOU
We appreciate the trust and condence you have placed in Glacier Bay through the purchase of this sink. We strive to
continually create quality products designed to enhance your home. Visit us online to see our full line of products available for your home
improvement needs. Thank you for choosing Glacier Bay!
Questions, problems, missing parts? Before returning to the store,
call Glacier Bay Customer Service
8 a.m. - 6 p.m., EST, Monday-Friday
1-855-HD-GLACIER
HOMEDEPOT.COM
USE AND CARE GUIDE
OVAL UNDERMOUNT SINK
Item #1008315448
Model #14-045-W-GB

2
Table of Contents
Table of Contents.............................................................2
Safety Information...................................................
......... 2
Warranty................................................................
......... 2
Pre-Installation................................................................3
Planning Installation...........................................
............. 3
Tools Required...............................................................3
Hardware Included................................................
.......... 4
Package Contents.................................................
.......... 4
Installation ..............................................................
....... 5
Care and Cleaning...........................................................7
Safety Information
WARNING: Handle with care. Vitreous chinaware is
glass-like with sharp edges if broken. Do not drop, handle
NOTICE: Observe local plumbing and building codes.
Warranty
Glacier Bay products are manufactured with superior quality standards and workmanship and are backed by our limited lifetime warranty.
Glacier Bay products are warranted to the original consumer purchaser to be free of defects in materials or workmanship. We will replace
FREE OF CHARGE any product or parts that proves defective. Simply, return the product / part to any of The Home Depot retail locations or
call 1-855-HD Glacier (1-855-434-5224) to receive the replacement item. Proof of purchase (original sales receipt) from the original
consumer purchaser must be made available for all Glacier Bay warranty claims.
This warranty excludes incidental/inconsequential damages and failures due to misuse, abuse or normal wear and tear. This warranty
excludes all industrial, commercial & business usage, whose purchasers are hereby, extended a ve year limited warranty from the date of
purchase, with all other terms of this warranty applying except the duration of warranty.
Some states and provinces do not allow the exclusion or limitation of incidental or consequential damages, so the above limitations may not
apply to you. This warranty gives you specic legal rights and you may also have other rights that vary from state to state and province to
province. Please see a store or contact 1-855-HD Glacier for more details.
roughly, or overtighten bolts.

3 HOMEDEPOT.COM
Please contact 1-855-434-5224 for further assistance.
PLANNING INSTALLATION
Before beginning installation of this product, ensure all parts are present. Compare parts with the Hardware Included and Package Contents
sections of this manual. If any part is missing or damaged, do not attempt to assemble, install, or operate the product. Contact customer
service for replacement parts.
If you have a marble or stone countertop that does not have a cutout to accommodate the sink, it is recommended this be done by a professional.
Install so future removal is possible. Do not use adhesives or adhesive sealant. This will avoid damage to the top.
Estimated Assembly Time: 60 minutes + epoxy setting time (4-8 hours)
Drill
Safety
glasses
Adjustable
wrench
Sealant
Carpenter
level
Putty
knife
Flat blade
screwdriver
Pipe
wrench
Drill 5/16 in. Diamond
drill bit
Measuring
tape
Expoxy Cellophane
tape
Scroll saw
Pencil Phillips
screwdriver
Pre-Installation
NOTE: This sink can be handicapped installed. To comply with the
ADA requirements, the sink shall be installed at 34 inches (865mm)
height maximum measured from the oor to top of front rim.
NOTE: You may require different, more specialized tools to install this
lavatory to countertop materials other than wood or wood composites.
TOOLS REQUIRED
NOTE: It is recommended to check the desired location for clearance
between the backsplash, faucet, plumbing, and vanity.

4

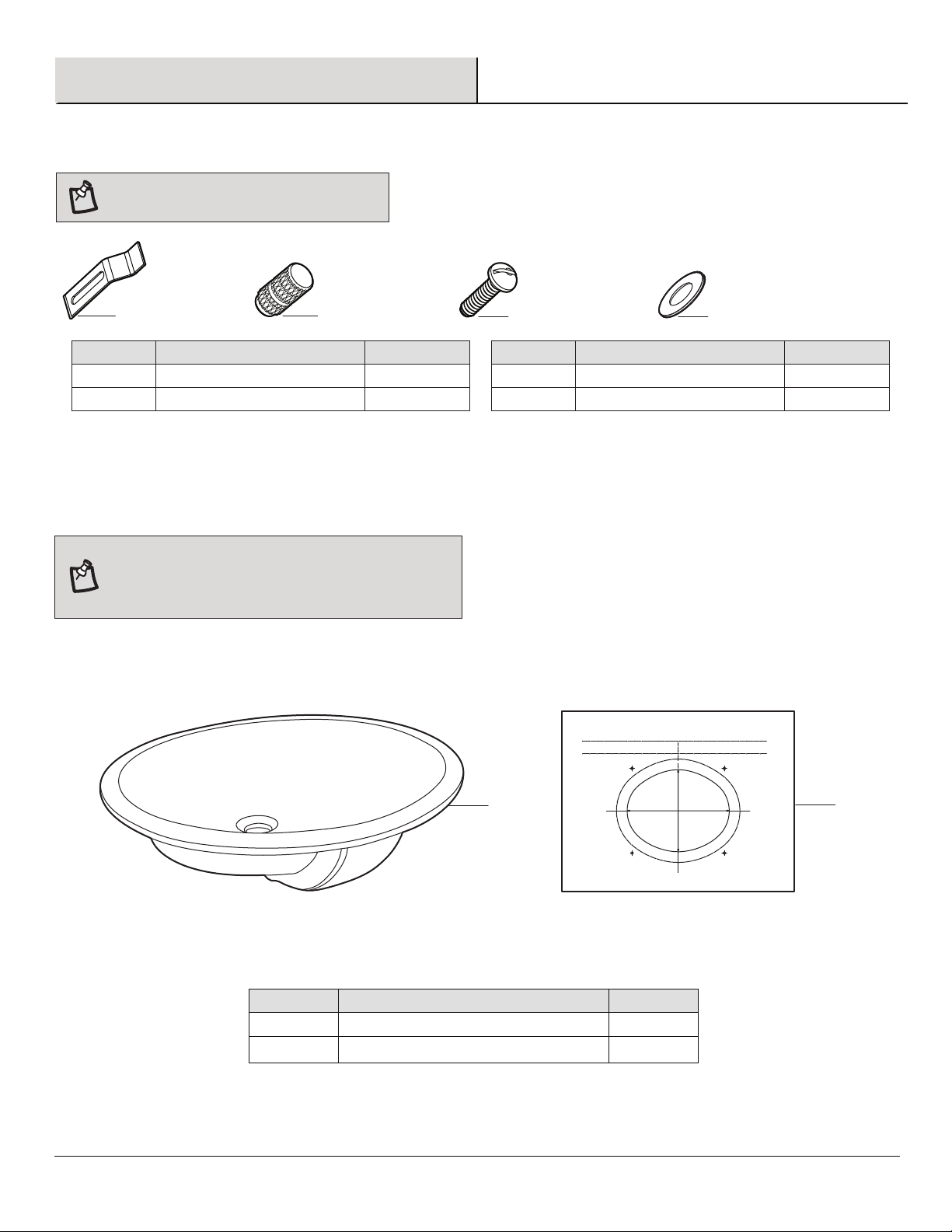

PACKAGE CONTENTS
Part Description Quantity
1Undermount sinkA
Pre-Installation (continued)
1TemplateB
NOTE:
The template (B) is to be used as a guide for cutting
the sink opening in the countertop, if one does not exist.
To avoid possible damage to the cabinet, cut the counter top
before installing it to the cabinet.
A
NOTE:
Hardware not shown to actual size.
AA BB CC DD
HARDWARE INCLUDED
Part Description Quantity
4
CC
DD
Machine screw
Washer
4
A
A
4
BB
Undermount clips
Threaded knurl
4
Part Description Quantity
Part Description Quantity
B

5 HOMEDEPOT.COM
Please contact 1-855-434-5224 for further assistance.
Installation
2

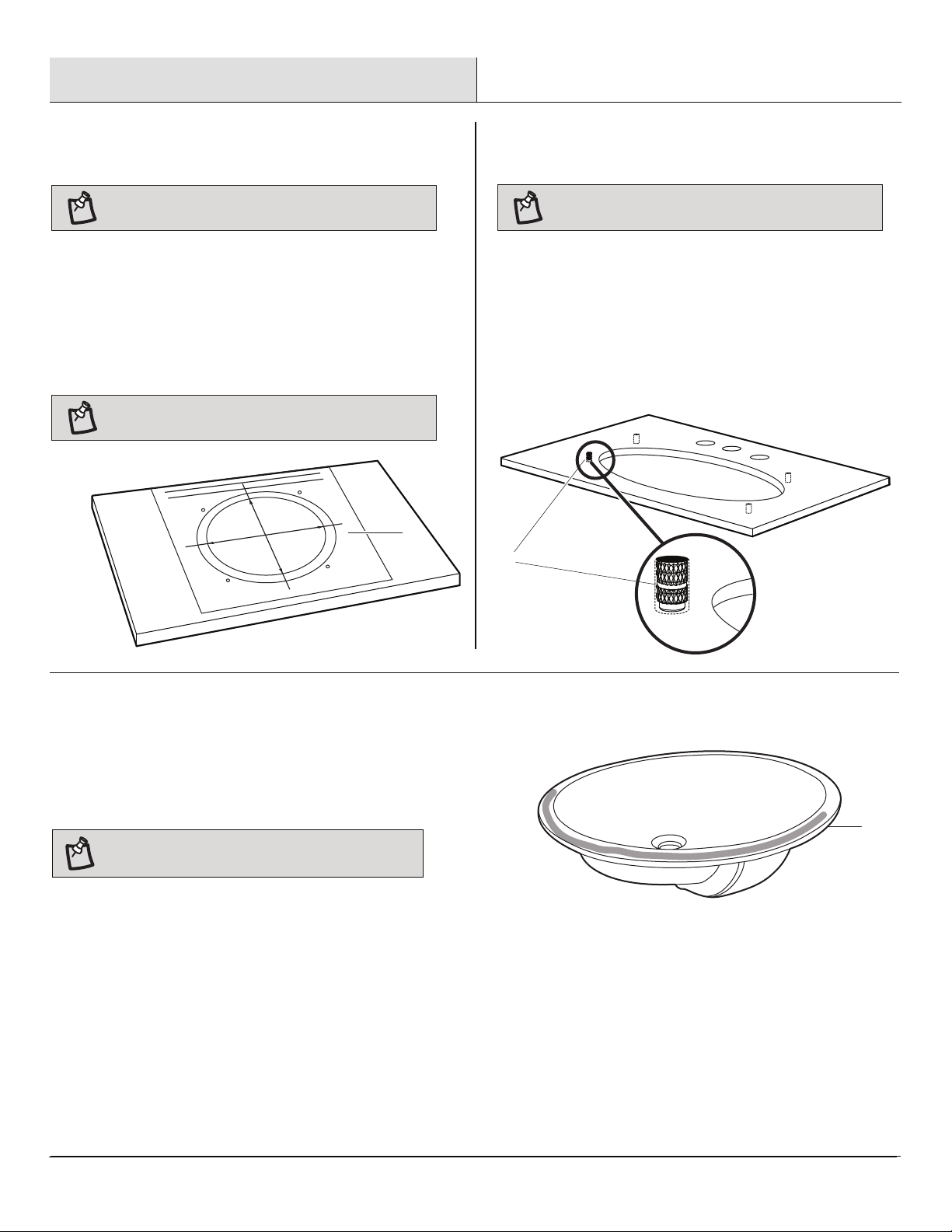

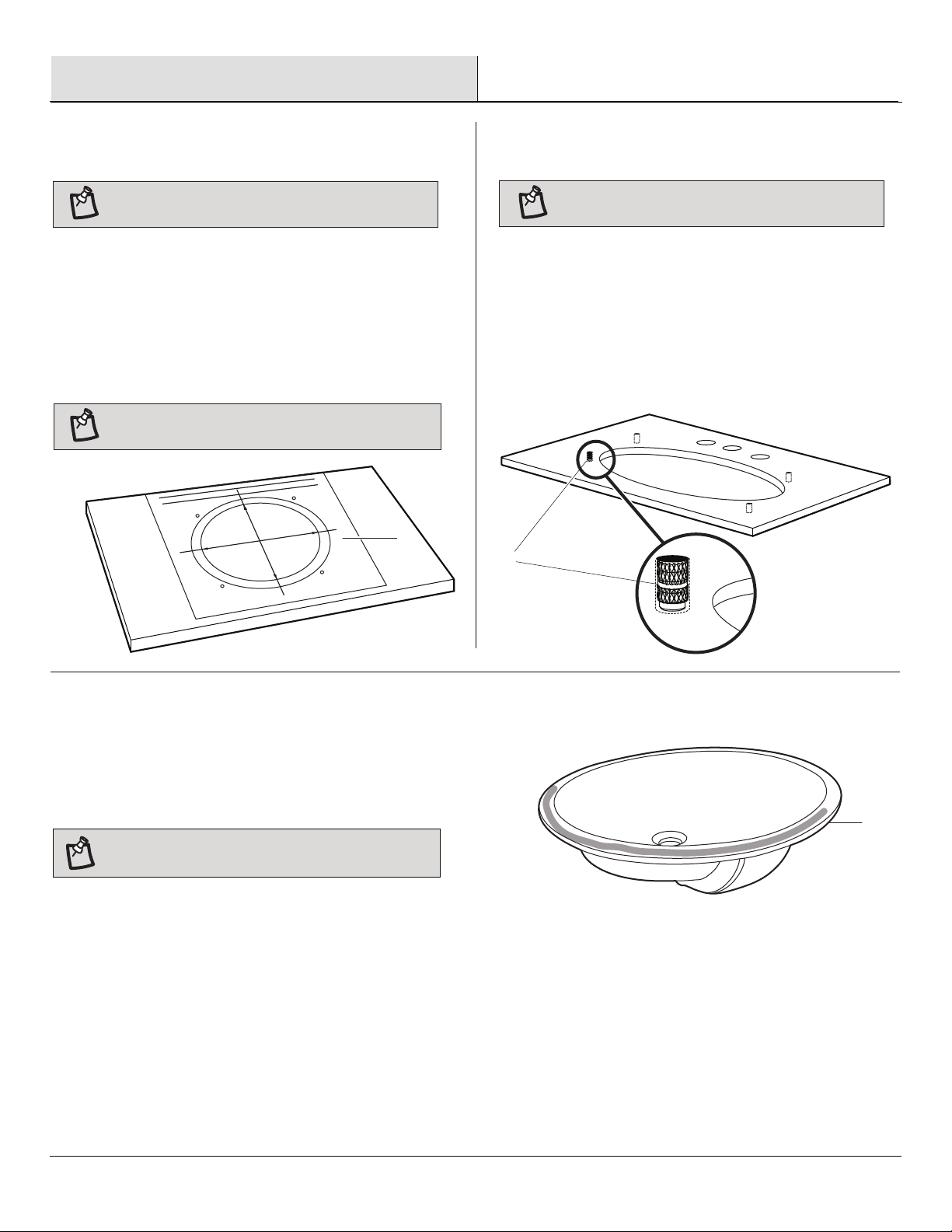

Installing the anchors
Using the template (B) as a guide, mark the four hole
locations for the mounting hardware on the countertop.
Using a 5/16 in. diamond bit, drill a 1/2 in. deep hole in
each location.
Clean the holes and apply quick set epoxy.
Place one threaded knurl (BB) into each hole, and allow
to cure for the amount of time required according to the
epoxy manufacturer’s directions.




professional.
NOTE: It is recommended this be done by a


NOTE: It is recommended to practice the proper
positioning two or three times before applying sealant.
Make sure the surface to be sealed is clean, dry, soap free,
oil free, and grease free.
Apply a continuous bead of quality sealant around the top
side of the sink (A) rim near the edge.
3Applying the sealant
BB
Cutting the counter top
 Affix the template (B) provided to the counter top at the
desired location with cellophane tape.
 Using a pencil, mark guidelines on the counter top following
the template (B).
 Drill a clearance hole approximately 1/4 in. to 1/2 in. inside
the perimeter line of the template.
 Cut an opening following the perimeter line of the template (B).
NOTE: To avoid possible damage to the cabinet, cut the
counter top before installing the counter top to the cabinet.
1
NOTE: For harder surfaces, have the counter top
professionally cut following the template provided.
B
A

Installation (continued)
6


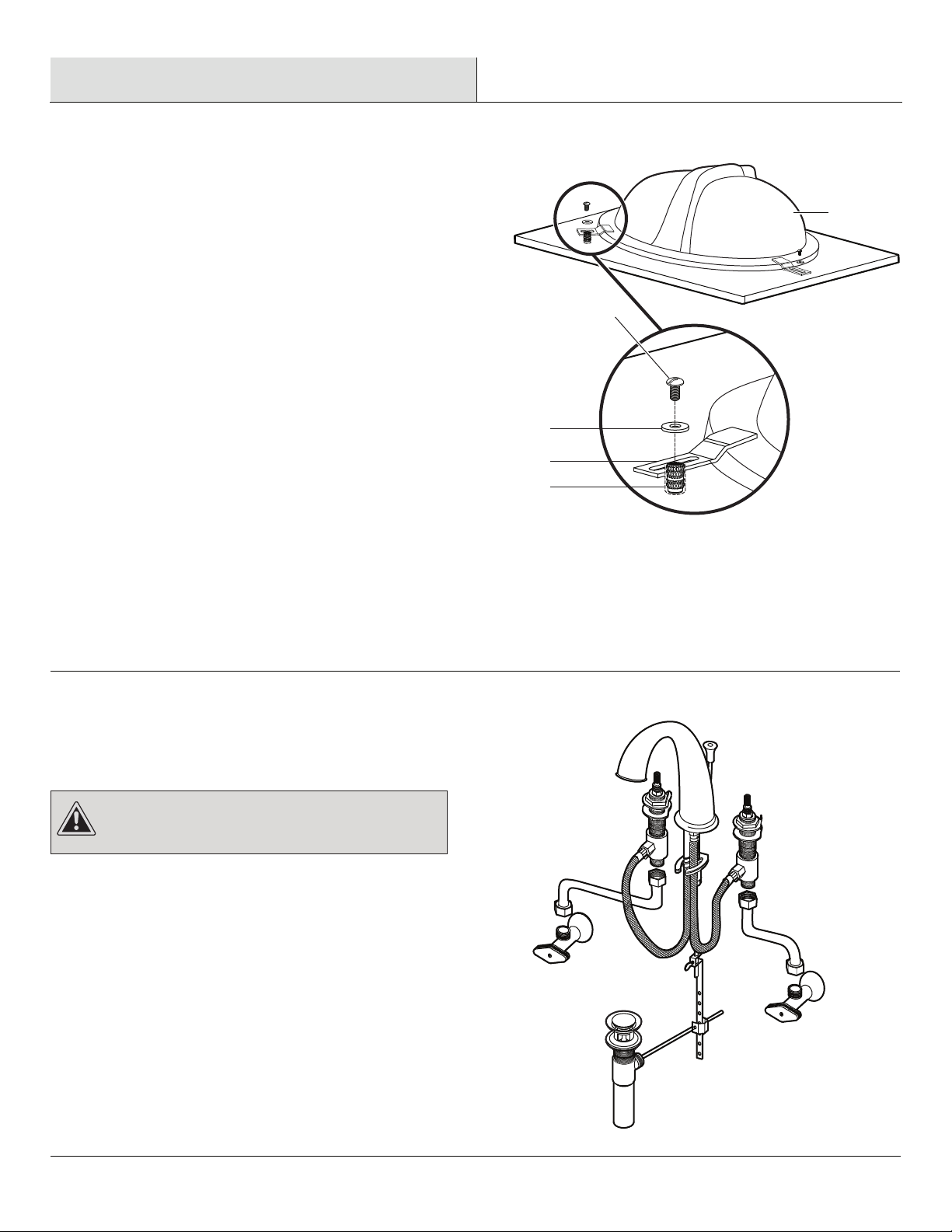

With the countertop positioned upside-down, center the
sink (A) over the cutout.

Firmly press the sink (A) onto the countertop, and
immediately wipe off excess sealant.
 Attach the undermount clips (AA) to the threaded knurl (BB)
in the countertop using the machine screws (CC) and
washers (DD) to hold sink (A) in place.

Allow the sealant to set for 30 minutes before proceeding.

Flip the countertop right-side up, and install it onto the
cabinet.

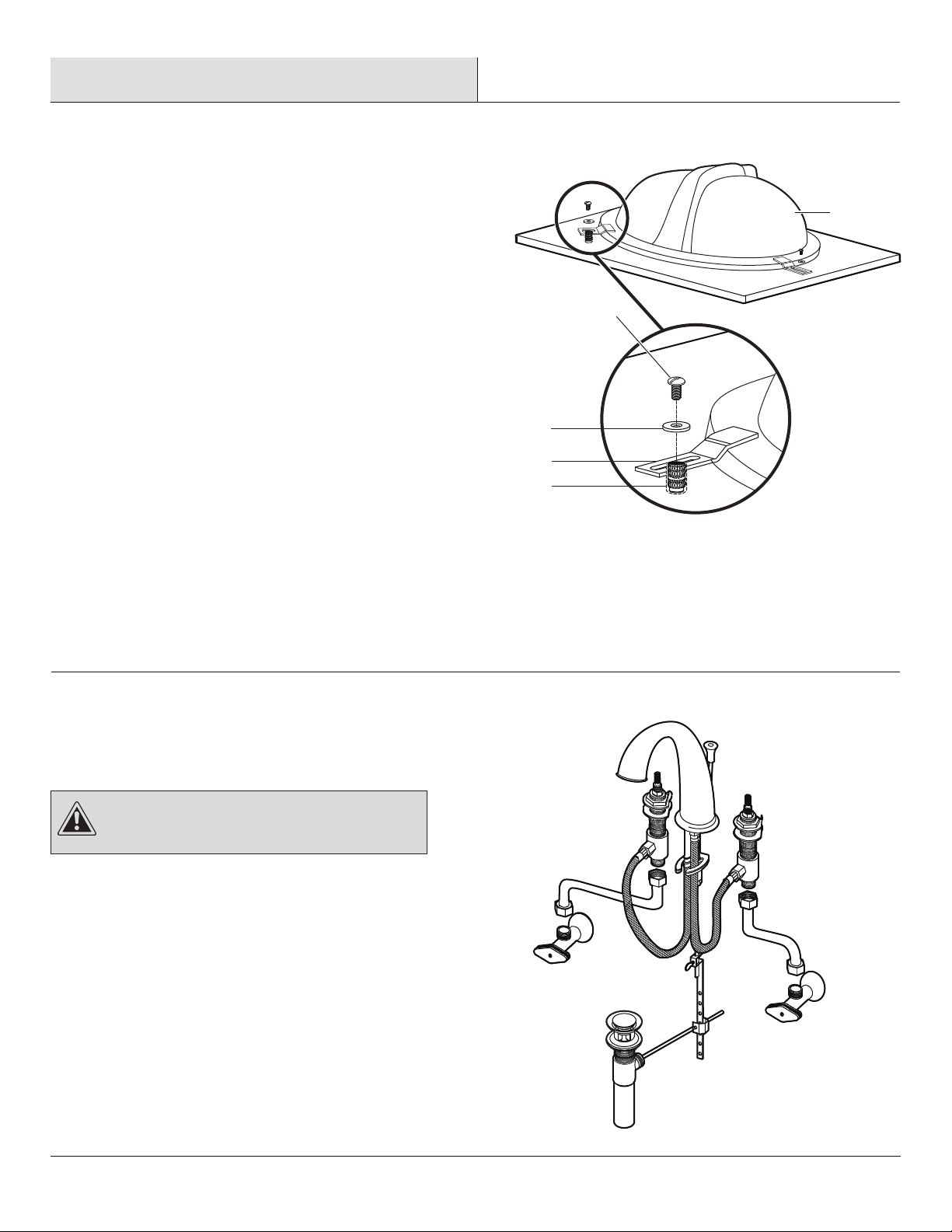

Mounting the sink
4
Installing the drain and plumbing
5
CAUTION: Do not overtighten the drain assembly. This
may cause the bowl to forcefully crack during installation
or at some time in the future.
 Install the drain (not provided) according to the
manufacturer’s installation instructions.
 Install the waste system, faucet, and the water supply
(not provided) according to the manufacturer’s installation
instructions.
 Check for leakage.
A
CC
AA
DD
BB

7HOMEDEPOT.COM
Please contact 1-855-434-5224 for further assistance.
Care and Cleaning
For best results in caring for your sink, we suggest the following:
Clean the outside surface with mild soap, warm water, and a soft cloth.
On stubborn stains, use a powdered detergent and damp sponge or nylon scouring pad.
Never use abrasive scouring powders, cleansers, or pads because they will scratch, damage, and dull the surface.




Questions, problems, missing parts? Before returning to the store,
call Glacier Bay Customer Service
8 a.m. - 6 p.m., EST, Monday-Friday
1-855-HD-GLACIER
HOMEDEPOT.COM
Retain this manual for future use.

GRACIAS
Agradecemos la conanza que has depositado en Glacier Bay al comprar este lavamanos. Nos esforzamos para continuamente crear
productos de calidad diseñados para tu hogar. Visítanos en Internet para ver nuestra línea completa de productos disponibles para
las necesidades de mejoras de tu hogar. ¡Gracias por elegir Glacier Bay!
GUÍA DE USO Y MANTENIMIENTO
¿Preguntas, problemas o piezas faltantes? Antes de regresar a la tienda,
llama al servicio al cliente de Glacier Bay de
lunes a viernes entre 8 a.m. y 6 p.m. hora estándar del Este
1-855-HD-GLACIER
HOMEDEPOT.COM
LAVAMANOS ÓVALO DE MONTAJE BAJO CUBIERTA
Artículo Núm. 1008315448
Modelo Núm. 14-045-W-GB

2
Tabla de contenido
Tabla de contenido...........................................................2
Información de seguridad........................................
.......... 2
Garantía.............................................................
.............. 2
Preinstalación .................................................. .. ............. 3
Planicar la instalación......................................
.............. 3
Herramientas necesarias......................................
.. ......... 3
Herrajes incluidos................................................
.. ......... 4
Contenido del paquete....................................................
. 4
Instalación............................................................ .......... 5
Mantenimiento y limpieza....................................
............ 7
Información de seguridad
ADVERTENCIA: Manipular con cuidado. Cuando la
vitrocerámica se rompe tiene bordes alados como el
vidrio. No lo dejes caer, no lo manipules bruscamente, ni
aprietes los pernos demasiado.
NOTA: Cumple con todas las normas locales de plomería y construcción.
Garantía
Los productos Glacier Bay se fabrican con normas y mano de obra de calidad superior, y están respaldados por nuestra garantía limitada de
por vida. Los productos Glacier Bay están garantizados para el comprador original contra defectos materiales o de fabricación.
Reemplazaremos GRATIS cualquier producto o pieza defectuosa. Simplemente devuelva el producto / pieza a cualquier tienda de The Home
Depot o llame al 1-855-HD Glacier (1-855-434-5224) para recibir el artículo de reemplazo. La prueba de compra (recibo original de ventas)
del comprador original debe estar disponible para cualquier reclamación de garantía de Glacier Bay.
Esta garantía excluye fallas y daños directos/indirectos debido al uso incorrecto, abuso o uso y desgaste normales. Esta garantía excluye
todo uso industrial, comercial y de negocios, a cuyos compradores se les extiende una garantía limitada de cinco años a partir de la fecha
de compra, manteniendo todos los demás términos de la garantía, con excepción de la duración.
Algunos estados y provincias no permiten la exclusión o limitación de daños directos o indirectos, por ello las limitaciones previamente
enunciadas pueden no aplicarse a su caso. Esta garantía le otorga derechos legales especícos y es posible que también goce de otros
derechos que varían de un estado a otro y de una provincia a otra. Por favor, consulte a un asociado de la tienda o comuníquese con el
1-855-HD Glacier para obtener más detalles.

3 HOMEDEPOT.COM
Para obtener asistencia, por favor llama al 1-855-434-5224.
Antes de comenzar la instalación de este producto, asegúrese de que todas las piezas están presentes. Si falta alguna pieza o está dañada,
no intente montarla, instalar o utilizar el producto. Póngase en contacto con el servicio de atención al cliente para obtener piezas de repuesto.
Si tiene una encimera de mármol o piedra que no tiene un recorte para acomodar el lavamanos, se recomienda que lo haga un profesional.
Instale el lavamanos de forma que sea posible retirarlo en el futuro. No utilice adhesivos o selladores adhesivos. Esto evitará que se dañe la
encimera.
Tiempo Aproximado de Ensamblaje: 60 minutos + tiempo de fraguado del epoxi (4-8 horas)
NOTA: Este lavamanos puede instalarse para discapacitados. Para cumplir con los requisitos
de la ADA requisitos de la ADA, el lavamanos se instalará a una altura de 34 pulgadas (865 mm)
máxima medida desde el suelo hasta la parte superior del borde frontal.
Preinstalación
PLANIFICAR LA INSTALACIÓN
NOTA: Se recomienda comprobar la ubicación deseada para que haya
espacio libre entre el salpicadero, el grifo, la fontanería y el lavabo..
Gafas de
seguridad
Llave
ajustable
Sellador
Nivel de
carpintero
Destornillador
Phillips
Espátula para
masilla
Destornillador
plano
Llave para
tuberías
Taladro
Cinta
de medir
Broca para taladro
de diamante
5/16 pulgadas
Epóxica
Sierra
de contornear
Cinta de
celofán
Lapiz
HERRAMIENTAS NECESARIAS
NOTA: Tal vez necesites diferentes herramientas especializadas para
instalar este lavamanos en mostradores de materiales que no sean de
madera o compuestos de madera.
.

4

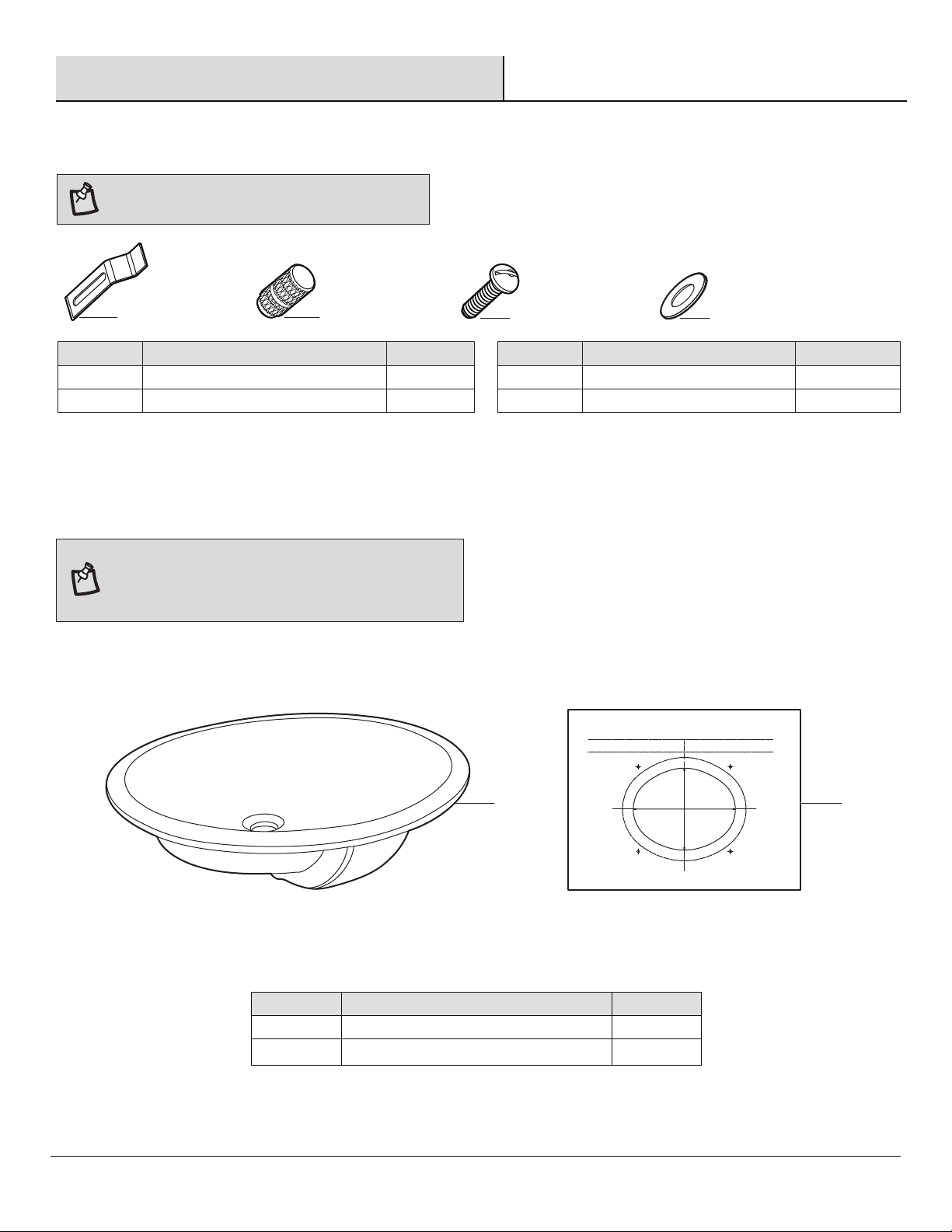

NOTA:
No se muestra el tamaño real de los herrajes.
AA BB CC DD
Part Description Quantity
4
CC
DD
Tornillo maquinado
Arandela
4
A
A
4
BB
Sujetadores para montaje bajo cubierta
Tuerca roscada con estrías
4
Pieza Descripción Cantidad
Pieza Descripción Cantidad
CONTENIDO DEL PAQUETE
Pieza Descripción Cantidad
1Lavamanos de montaje bajo cubiertaA
Preinstalación (continuación)
1PlantillaB
NOTA:
La plantilla (B) debe usarse como guía para realizar
la abertura para el lavamanos en el mostrador, en caso de que
no exista. Para evitar posibles daños al gabinete, recorta el
mostrador antes de instalarlo en el gabinete.
A
B
HERRAJES INCLUIDOS

5 HOMEDEPOT.COM
Para obtener asistencia, por favor llama al 1-855-434-5224.
NOTA: Se recomienda esto se haga por un profesional.
Cómo aplicar el sellador
Instalación
2
Instalación de los anclajes
Usando la plantilla (B) como guía, marca en el mostrador las
4 ubicaciones de los oricios para los herrajes de montaje.
Usa una broca de diamante de 5/16" y perfora un oricio
de 1.27 cm de profundidad en cada ubicación.
Limpia los oricios y aplica resina epóxica de fraguado rápido.
Coloca una tuerca roscada (BB) en cada oricio y deja
curar durante el tiempo requerido según las instrucciones
del fabricante de la resina epóxica.






Asegúrate de que la supercie a sellar esté limpia, seca,
y libre de jabón, aceite o grasa.
Aplica una franja na de sellador de calidad alrededor de la
parte superior de la brida del lavamanos (A) cerca del borde.
3
BB
B
A
Cómo cortar la abertura
NOTA: Para evitar posibles daños al gabinete, recorta
el mostrador antes de instalarlo en el gabinete.
1
NOTA: Para supercies más duras, tenga la encimera
cortado profesionalmente siguiendo la plantilla provista.
 Fija la plantilla (B) al mostrador en la ubicación deseada
con cinta de celofán.
 Con un lápiz, marca el contorno en el mostrador según la
plantilla (B).
 Taladra un oricio de1/4 plg a 1/2 plg aproximadamente
dentro de la línea del perímetro de la plantilla (B).
 Recorta la abertura siguiendo la línea de perímetro de la
plantilla (B).
NOTA: Se recomienda que practiques dos o tres
veces la colocación adecuada antes de aplicar el sellador.

Instalación
PRECAUCIÓN: No aprietes demasiado el ensamblaje del
desagüe. Esto puede provocar que el tazón se agriete durante
la instalación o en el futuro.
6
Cómo montar el lavamanos

Con el mostrador colocado boca abajo, centra el lavamanos
(A) sobre el corte o abertura.

Presiona rmemente el lavamanos (A) hacia dentro del
mostrador e inmediatamente elimina el exceso de sellador.

Fija los sujetadores para montaje bajo cubierta (AA) a la tuerca
roscada con estrías (BB) en el mostrador usando los tornillos
maquinados (CC) y las arandelas (DD) para mantener el
lavamanos (A) en su lugar.

Deja que el sellador seque por 30 minutos antes de proseguir.

Voltea el mostrador al derecho e instálalo dentro del gabinete.
4
A
CC
Cómo instalar la plomería
5
 Instala el desagüe (no incluido) conforme a las instrucciones de
instalación del fabricante.
 Instala el sistema de desagüe, grifo y suministro de agua
(no incluido) según las instrucciones de instalación del fabricante.
 Revisa si hay fugas.
AA
DD
BB

Mantenimiento y Limpieza
Para obtener mejores resultados en el cuidado de tu lavamanos, recomendamos lo siguiente:
Limpia la supercie exterior con agua tibia, jabón y un paño suave.
Para manchas difíciles, usa un detergente en polvo y una esponja húmeda o una esponjilla de nylon.
Nunca uses polvos, limpiadores o esponjillas abrasivos para pulir porque rayarán, dañarán y opacarán la supercie.



7 HOMEDEPOT.COM
Para obtener asistencia, por favor llama al 1-855-434-5224.

¿Preguntas, problemas o piezas faltantes? Antes de regresar a la tienda,
llama al Servicio al Cliente de Glacier Bay, de Lunes a Viernes entre 8 a.m. y 6 p.m.
(Hora Estándar del Este)
Conserva este manual para referencia futura.
1-855-HD-GLACIER
HOMEDEPOT.COM
