golmar SAR-12/18 User manual

Mod.
GTwin
50123709 DS551209-001A LBT20579
UNITA’ RELE’ SAR-12/18
RELAY UNIT SAR-12/18
UNITÉ RELAIS SAR-12/18
UNIDAD RELÉ SAR-12/18
EINHEIT RELAIS SAR-12/18
RELAIS UNIT SAR-12/18
Ref. 12091012
PS -6-J~0
~12

50123709 DS551209-001A
2
ITALIANO
Questo dispositivo può essere utilizzato sia come
ripetitore di chiamata che per l’attivazione di carichi
elettrici quali, ad esempio, lampade supplementari
per l’uso di telecamere separate dalla pulsantiera.
CARATTERISTICHE TECNICHE
Alimentazione: 12Vca nominali
12Vcc; 18Vca; 18Vcc
Consumo: 100mA eff nominali @ 12Vca
Portata massima contatti relè: 5A @ 100V
Dimensioni: 3 moduli DIN
Larghezza: 54mm
Altezza: 90mm
Profondità: 64mm
INSTALLAZIONE

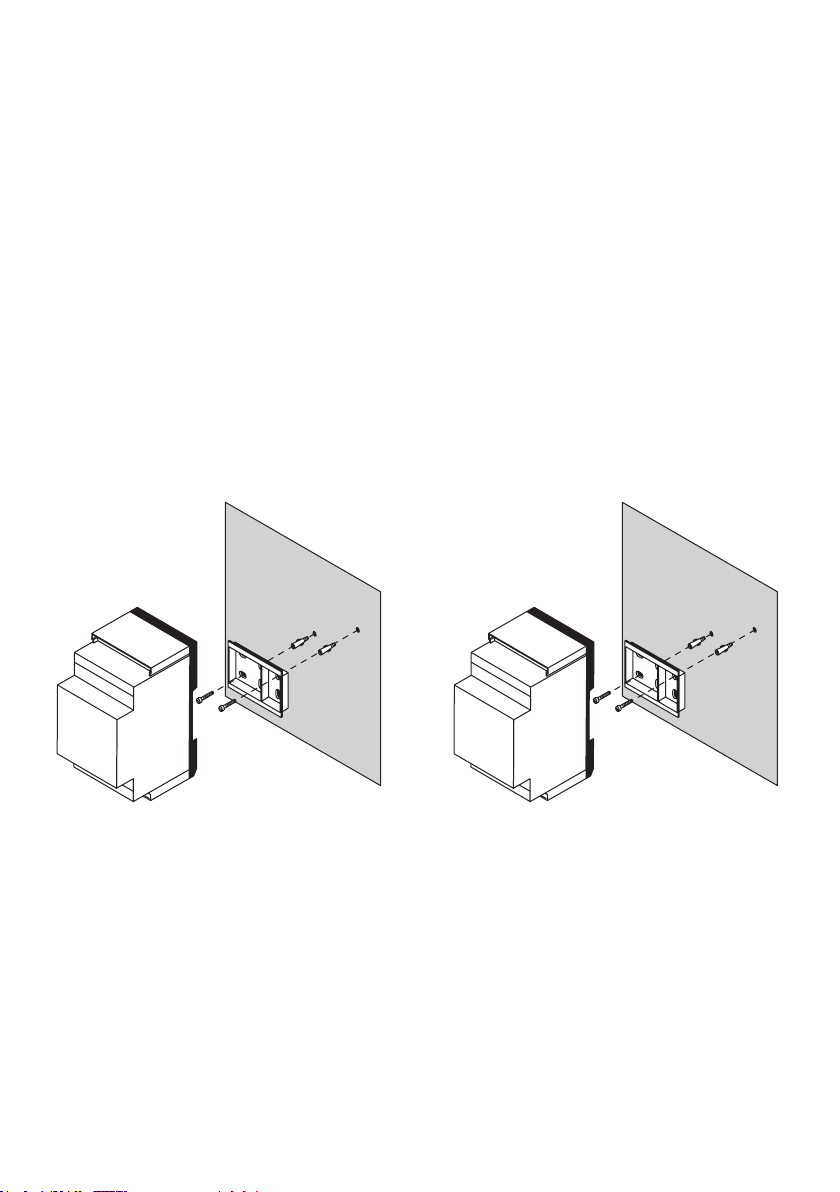

Il dispositivo può essere ssato su barra DIN oppure
a muro tramite viti e tasselli.
ENGLISH
This device can be used as a call repeater
and for operating electrical loads such as, for
example, supplementary lights for using cameras
independently from the door panels.
SPECIFICATIONS
Power: 12Vca nominal
12Vcc; 18Vca; 18Vcc
Consumption: 100mA eff nominal @ 12Vca
Max. relay contact power: 5A @ 100V
Dimensions: 3 modules DIN
Width: 54mm
Height: 90mm
Depth: 64mm
INSTALLATION

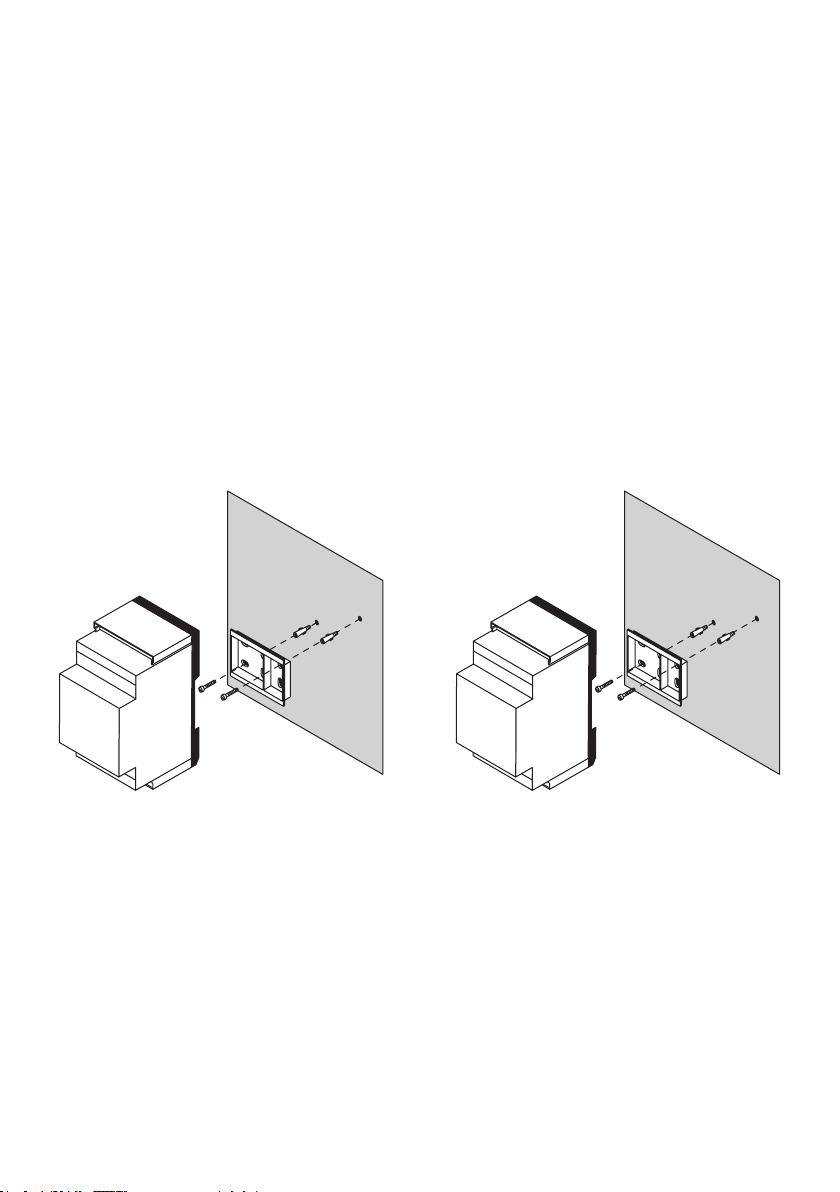

The device can be fastened to a DIN bar or bolted
to the wall.
PS -6
-J
~0
~12
PS -6
-J
~0
~12

3
50123709 DS551209-001A
FRANÇAIS
Ce dispositif peut être utilisé en guise de répétiteur
d’appel ou pour l’activation de charges électriques
(par exemple, ampoules supplémentaires utilisées
avec des caméras séparées du clavier).
CARACTÉRISTIQUES TECHNIQUES
Alimentation: 12Vca nominal
12Vcc; 18Vca; 18Vcc
Consommation: 100mA eff nominal @ 12Vca
Capacité maximum des contacts
du relais: 5A @ 100V
Dimensions: 3 modules DIN
Largeur: 54mm
Hauteur: 90mm
Profondeur: 64mm
INSTALLATION
Ce dispositif peut être installé sur une barre DIN ou
bien xé au mur à l’aide de vis et chevilles.
ESPAÑOL
Este dispositivo se puede utilizar como repetidor
de llamada y también para la activación de cargas
eléctricas como, por ejemplo, luces adicionales
para el uso de cámaras TV separadas del teclado.
CARACTERÍSTICAS TÉCNICAS
Alimentación: 12Vca nominal
12Vcc; 18Vca; 18Vcc
Consumo: 100mA eff nominal @ 12Vca
Capacidad máxima de
los contactos relé: 5A @ 100V
Dimensiones: 3 módulos DIN
Anchura: 54mm
Altura: 90mm
Fondo: 64mm
INSTALACIÓN
El dispositivo se puede jar en barra DIN o en la
pared, mediante tacos y tornillos.
PS -6
-J
~0
~12
PS -6
-J
~0
~12

50123709 DS551209-001A
4
DEUTSCH
Diese Vorrichtung kann sowohl als Rufwiederholung
als auch für die Aktivierung von elektrischen
Ladungen eingesetzt werden, wie z.B. zusätzliche
Lampen für den Einsatz von vom Tastenfeld
getrennten Kameras.
TECHNISCHE DATEN
Versorgung: 12Vca nennwert
12Vcc; 18Vca; 18Vcc
Verbrauch: 100mA eff nennwert @ 12Vca
Maximale Stromfestigkeit
der Relaiskontakte: 5A @ 100V
Abmessungen: 3 module DIN
Breite: 54mm
Höhe: 90mm
Tiefe: 64mm
INSTALLATION
Die Vorrichtung kann auf einer DIN-Schiene oder
mittels Schrauben und Dübeln an der Wand befestigt
werden.
PS -6
-J
~0
~12
NEDERLANDS
Dt apparaat kan worden toegepast om een extra
belsignaal over te laten gaan tegelijk met het toestel
of een een schakeling van derden te schakelen,
bijvoorbeeld: Trappenhuisverlichting of extra
ondersteunende verlichting onafhankelijk van het
buitendeurpaneel.
TECHNISCHE GEGEVENS
Voeding: 12Vac nominaal
12Vdc; 18Vac; 18Vdc
Verbruik: 100mA nominaal bij 12Vac
Maximale stroom door
relais schakelcontacten: 5A bij 100V
Abmetingen: 3 DIN modules
Breedte: 54mm
Lengte: 90mm
Hoogte: 64mm
INSTALLATIE
Het apparaat kan op een DIN rail gemonteerd
worden op met schroeven en pluggen op de muur.
PS -6
-J
~0
~12

5
50123709 DS551209-001A

50123709 DS551209-001A

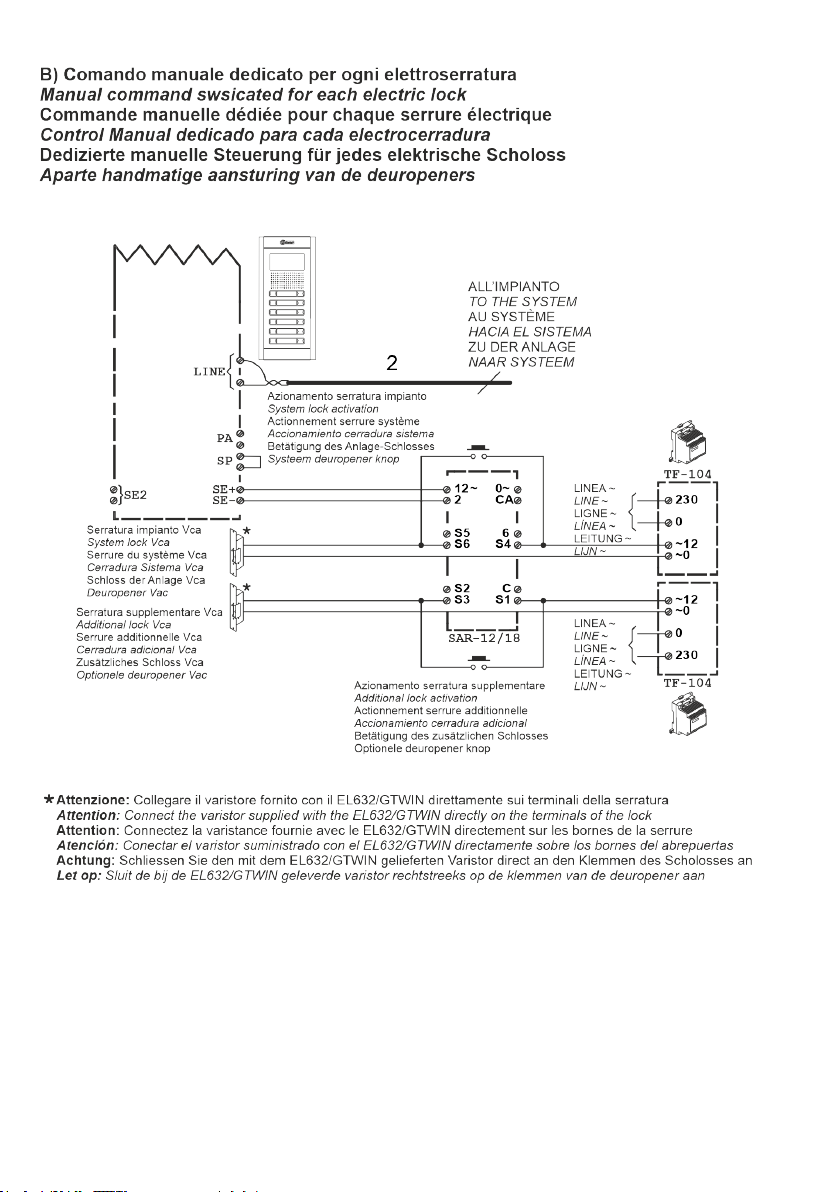

6

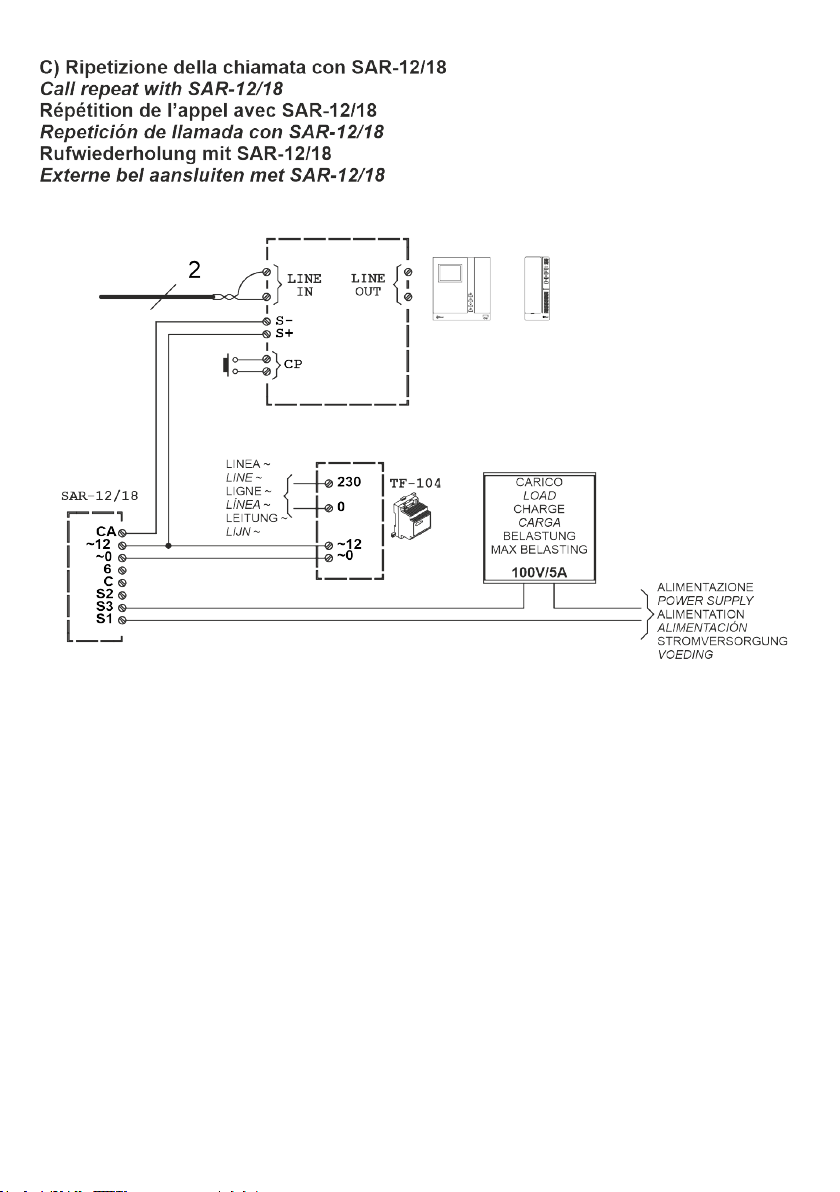

7
50123709 DS551209-001A
