Goobay 60267 User manual

DE
EN
BETRIEBSANLEITUNG
USER‘S MANUAL
60267 HDMI Extractor
- Extrahiert das Tonsignal aus dem HDMI-Signal
HDMI Extractor
- extracts the audio signal out of the HDMI-signal

2
Betriebsanleitung
BETRIEBSANLEITUNG
Inhalt
1 Sicherheitshinweise...................................................................3
1.1 Allgemeines....................................................................3
1.2 Benutzergruppen............................................................4
1.3 Warnstufen .....................................................................4
2 Beschreibung und Funktion.......................................................4
2.1 Lieferumfang...................................................................5
2.2 Bedienelemente und Anschlüsse...................................5
3 Bestimmungsgemäßer Gebrauch..............................................6
3.1 Nutzungsbeschränkungen .............................................6
4 Anschluss...................................................................................6
4.1 Vorbereitung ...................................................................6
4.2 Geräte verbinden............................................................7
5 Bedienung..................................................................................8
6 Gewährleistung und Haftung.....................................................8
7 Pege,Wartung,LagerungundTransport ................................9
8 Technische Daten ......................................................................9
9 Entsorgungshinweise...............................................................10
10 EG-Konformitätserklärung.......................................................10
BETRIEBSANLEITUNG .............................................2
USER’S MANUAL.......................................................12

3
1 Sicherheitshinweise
1.1 Allgemeines
• LesenSiediebeiliegendeProduktdokumentationvollständigundsorgfältig
vor Benutzung. Diese ist Bestandteil des Produkts.
• BeachtenSiedieSicherheitshinweiseinProduktdokumentation,aufProdukt
 undZubehör,sowieaufderVerpackung.
• BenutzenSieProdukt,ProduktteileundZubehörnurineinwandfreiem
Zustand.
• BewahrenSiedieProduktdokumentationfüranderepotentielleBenutzer
und zum Nachlesen auf.
• BeiFragen,Defekten,mechanischenBeschädigungen,Störungenund
 anderennichtdurchdieBegleitdokumentationbehebbarenProblemen,
wenden Sie sich an Ihren Händler.
Lebensgefahr durch Stromschlag
NichtbestimmungsgemäßverwendeteProduktekönnenüberlasten,überhitzen
und kurzschließen.
>> Kontakt zu Netzspannungen vermeiden!
>> Im Betrieb NIE unbeaufsichtigt lassen!
>> Nur im Trockenen verwenden.
>> Anschlüsse und Schaltkreise nicht kurzschließen.
>> Gerät nach großen Temperaturschwankungen vor Gebrauch aklimatisie-
ren lassen.
 >> Netz-undAnschlusskabelnuramStecker,niemalsamKabelziehenund
stecken.
>> Bei Nichtgebrauch und Gewitter Netzstecker ziehen.
Verletzungsgefahr durch Stolpern und Sturz
Ungünstig platzierte bzw. installierte Produkte können Personen verletzen.
 >> Produkt,ProduktteileundZubehörsicherplatzieren,installierenund
transportieren.
 >> Demontage-,Wartungs-undReparaturarbeitennurvonFachpersonal
durchführen lassen.
Verletzungsgefahr durch Schneiden
Kinder können sich an Kleinteilen und Verpackungen schneiden.
>> Kleinteile und Verpackungen gegen unbeabsichtigte Benutzung sichern.
Gefahr durch Selbsteingriffe und Zweckentfremdung
SelbsteingriffeundZweckentfremdungenbergenunvorhersehbareRisikenund
führen zum Erlöschen von Gewährleistungs- und Garantieansprüchen.
 >> Produkt,ProduktteileundZubehörwederdemontierennoch
  modizieren!
Sachschaden durch inkompatible Produktkombinationen
InkompatibleProduktkombinationenerfüllennichtdiegewünschteFunktion,

4
Betriebsanleitung
können Qualitätsverluste oder Sachschaden zur Folge haben.
>> Technische Daten aller verwendeter Produkte vergleichen. Diese
müssen übereinstimmen oder im angegebenen Bereich liegen.
Sachschaden durch ungeeignete Umgebungsbedingungen
Falsche Umgebungsbedingungen können Sachen beschädigen.
 >> Sicheren,waagerechtenundrutschfestenUntergrundwählen.
 >>Belastungen,wieHitzeundKälte,NässeunddirekteSonneneinstrah-
lung sowie Vibrationen und mechanischen Druck vermeiden.
>> Ventilationsöffnungen bzw. Lüftungsschlitze freihalten.
1.2 Benutzergruppen
AufgrundunterschiedlichhoherRisikenundGefahrenpotentialedürfeneinige
Arbeitsschritte nur von geschulten Fachkräften ausgeführt werden.
Arbeitsschritt Benutzergruppe
Anschluss,Bedie-
nung,Pege,Lage-
rung,Transport,
Entsorgung
Endverbraucher und Benutzer mit mechanischen
Grundkenntnissen
>> Von Kindern und Personen mit eingeschränkten
geistigen und motorischen Fähigkeiten fernhalten
und gegen Benutzung sichern!
Wartung,Reparatur
Geschulte Fachkräfte
>>spezielleSicherheitsmaßnahmen,Fachwissenund
Werkzeuge nötig!
Tab.1: Benutzergruppen
1.3 Warnstufen
WarnungvorGefahren,diebeiMissachtungderSicherheitshinweiseunmittel-
bar zu Tod oder schweren Verletzungen führen.
WarnungvorGefahren,diebeiMissachtungderSicherheitshinweisezuTod
oder schweren Verletzungen führen können.
WarnungvorGefahren,diebeiMissachtungderSicherheitshinweisezu
Verletzungen führen können.
WarnungvorGefahren,diebeiMissachtungderHinweisezuSachschäden
führen können.
2 Beschreibung und Funktion
DerHDMI-ExtractoristeinGerät,welchesdieAudiospurenIhrerHDMI-Quell-

5
geräte wie PC oder DVD-Player aufspaltet und zusätzlich zum HDMI-Ausgang
separat am optischen Ausgang digital und am Cinch-Ausgang analog für
diverse Ausgabegeräte zur Verfügung stellt.
2.1 Lieferumfang
Teil Abbildung Kürzel Anzahl
HDMI-Extractor A 1
Netzteil B 1
Betriebsanleitung C 1
Tab.2: Lieferumfang

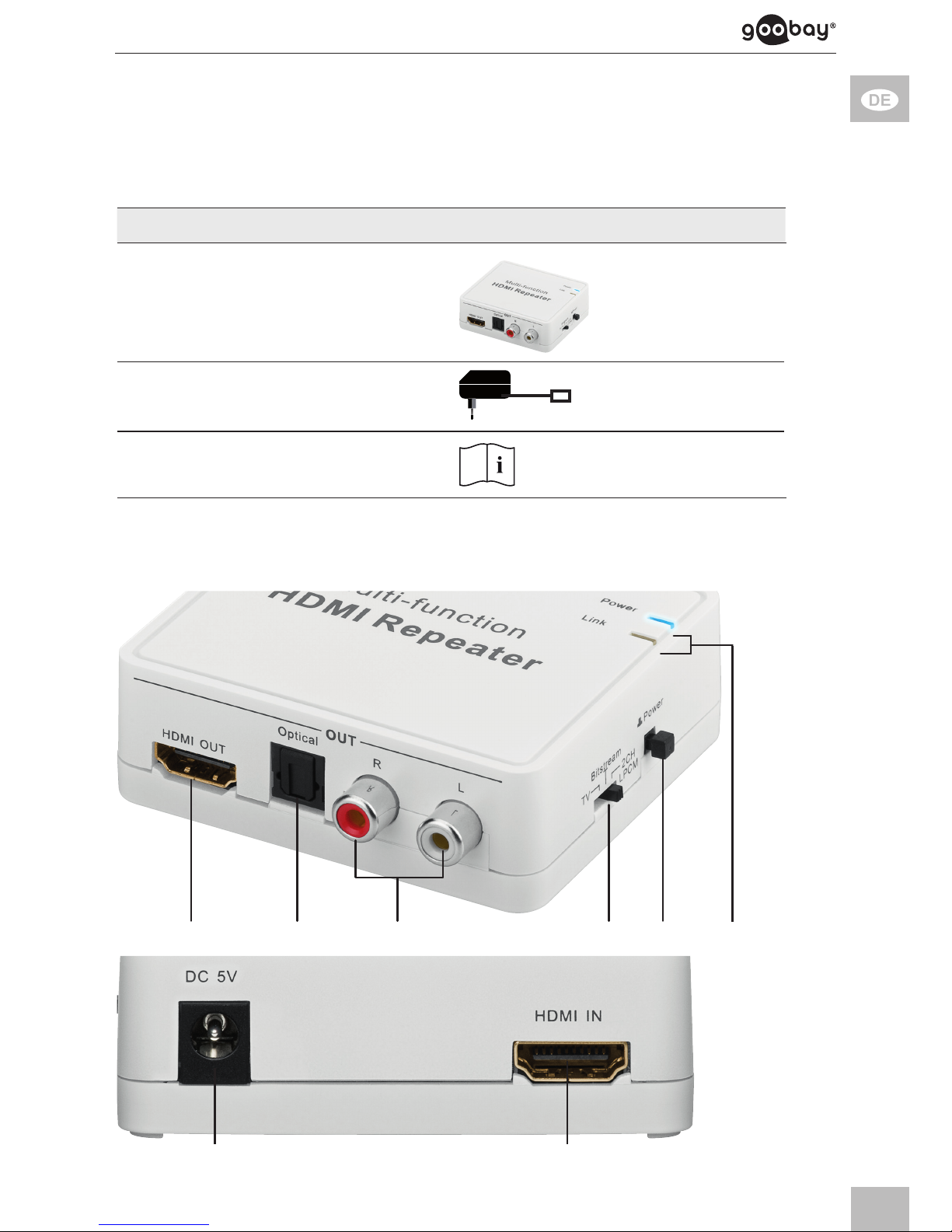

2.2 Bedienelemente und Anschlüsse
1 2 3 4 5 6
7 8

6
Betriebsanleitung
Ausgänge
1
2
3
HDMI-Ausgang
optisch-digitaler TOSLINK-Ausgang
analoger Cinch-Ausgang
>>R=rot=rechterKanal,
>>L=weiß=linkerKanal)
Bedienelemente
4
5
Ausgangswahlschalter
>>TV=DieAudiospurenwerdenbisLPCM7.1nuramHDMI-
Ausgang ausgegeben.
>>Bitstream=DieAudiospurenwerdenbisDolby5.1amHDMI-
und am optischen TOSLINK-Ausgang ausgegeben.
>>2CHLPCM=DieAudiospurenwerdenamHDMI-,TOSLINK-
undCinch-STEREO-Ausgangausgegeben.
AN/AUS-Schalter
Anzeigeelemente
6 Betriebs-LEDs
>>POWER=DerHDMIExtractoristbetriebsbereit.Spannung
liegt an.
>>LINK=DieVerbindungzwischenHDMI-Quell-undAusgabe
gerät ist aktiv (Geräte eingeschaltet und entsprechende
Kanäleausgewählt).
Eingänge
7
8
5V DC Eingang für das Netzteil
HDMI-Eingang
Tab.3: Bedienelemente und Anschlüsse
3 Bestimmungsgemäßer Gebrauch
Dieses Produkt dient dem in Kapitel „Beschreibung und Funktion“ beschriebe-
nen Gebrauch. Eine andere Verwendung ist nicht gestattet. Das Nichtbeachten
und Nichteinhalten dieser Bestimmungen und der Sicherheitshinweise kann zu
schwerenUnfällen,Personen-undSachschädenführen.BeachtenSiedazu
auch das Kapitel „Gewährleistung und Haftung“.
3.1 Nutzungsbeschränkungen
Nur in trockenen Innenräumen verwenden.
4 Anschluss
4.1 Vorbereitung
Vollständigkeit und Unversehrtheit prüfen
>> Packungsinhalt mithilfe des Lieferumfangs auf Vollständigkeit und

7
Unversehrtheit kontrollieren.
Kompatibilität sicherstellen
Sachschaden durch inkompatible Produktkombi-
nationen
>> Technische Daten aller verwendeter Produkte
vergleichen. Diese müssen übereinstimmen oder im
angegebenen Bereich liegen.
Tab.4: Kompatibilität sicherstellen
4.2 Geräte verbinden
Lebensgefahr durch Stromschlag
>> Kontakt zu Netzspannungen vermeiden!
>> Im Betrieb NIE unbeaufsichtigt lassen!
>> Nur im Trockenen verwenden.
>> Anschlüsse und Schaltkreise nicht kurzschließen.
>> Gerät nach großen Temperaturschwankungen vor
Gebrauch aklimatisieren lassen.
>>Netz-undAnschlusskabelnuramStecker,niemals
am Kabel ziehen und stecken.
>> Bei Nichtgebrauch und Gewitter Netzstecker ziehen.
Verletzungsgefahr durch Stolpern und Sturz
>> Produkt,ProduktteileundZubehörsicherplatzieren,
installieren und transportieren.
Tab.5: Geräte verbinden

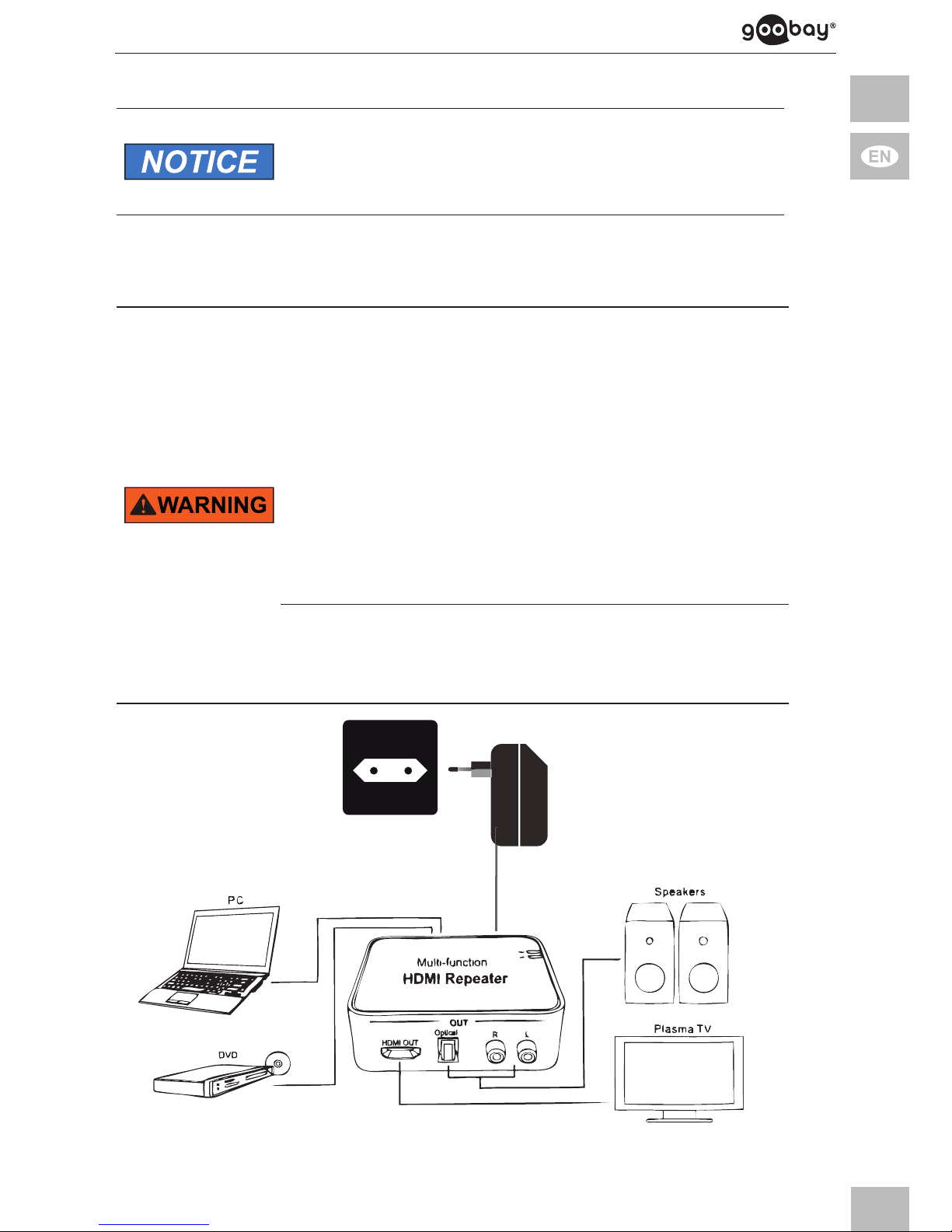

Fig.1: Anschließen

8
Betriebsanleitung
1. SchaltenSiedenHDMIExtractor(A)aus.
2. Schließen Sie Ihr HDMI-Quellgerät mittels HDMI-Kabel an den HDMI-Ein-
 gangdesHDMIExtractors(A)an. (HDMI IN)
3. SchließenSieIhr(e)AusgabegerätemittelspassenderKabelandieAusgän-
 gedesHDMIExtractors(A)an(OUT).
4. SchließenSiedasNetzteil(B)andenHDMIExtractorunddannaneine
100-240V~ Steckdose an.
5. SchaltenSiealleangeschlossenenGeräteunddenHDMIExtractor(A)ein.
6. Wählen Sie an den angeschlossenen Geräten die richtigen Ein-/Ausgänge
bzw. Kanäle aus.
Die POWER-LED signalisiert Betriebsbereitschaft.
Die LINK-LED zeigt an, dass die Verbindung zwischen HDMI-Quell- und
Ausgabegerät aktiv ist.
5 Bedienung
1. StellenSiedenAusgangswahlschalter(4)aufdiegewünschteFunktion.
Die sog. EDID (Extended Display Identication Data) Funktion teilt dem HDMI-
Ausgabegerät mit, welches bestmögliche Audioformat unterstützt wird.
Wahlschalterstellung TV Bitstream 2CH LPCM
aktive Ausgänge
HDMI x x x
TOSLINK x x
Cinch x
Tab.6: Bedienung
2. PrüfenSieamAusgabegerätdierichtigeAudio-Einstellung,wennkeinTon
hörbar ist.
6 Gewährleistung und Haftung
• DerHerstellergewährtaufeinneuesProdukt2JahreGarantie.
• DaderHerstellerkeinenEinussaufdieInstallationdesProdukteshat,
deckt die Gewährleistung nur das Produkt selbst ab.
• FallseinFehleroderDefektanIhremGerätfestgestelltwerdensollte,
wenden Sie sich bitte an Ihren Fachhändler und zeigen Sie ggf. Ihre
 QuittungoderRechnungalsKaufnachweisvor.IhrHändlerwirddenFehler
 entwedervorOrtbeheben,oderdasProduktandenHerstellerweiterleiten.
 SieerleichterndenTechnikernihreArbeitsehr,wennSieeventuelleFehler

9
 ausführlichbeschreiben–nurdannhabenSieGewähr,dassauchselten
auftretende Fehler mit Sicherheit gefunden und beseitigt werden!
• DerHerstellerhaftetnichtfürPersonen-oderSachschäden,diedurch
 unsachgemäßeInstallation,BetrieboderWartungentstandensind.
• EinandereralsindieserBetriebsanleitungbeschriebenerEinsatzist
 unzulässigundführtzuGewährleistungsverlust,Garantieverlustund
Haftungsaus schluss.
• DruckfehlerundÄnderungenanGerät,VerpackungoderDokumentation
behalten wir uns vor.
7  Pege,Wartung,LagerungundTransport
Verletzungsgefahr durch Stolpern und Sturz
>>Produkt,ProduktteileundZubehörsicherplatzieren,
installieren und transportieren.
>>Demontage-,Wartungs-undReparaturarbeitennur
von Fachpersonal durchführen lassen.
Sachschaden durch ungeeignete Vorgehenswei-
se
>>NureintrockenesoderleichtmitWasserbefeuchtetes,
weichesTuchzumReinigenverwenden.
>>KeineReinigungsmittelundChemikalienverwenden.
Tab.7: Pege, Wartung, Lagerung und Transport
• DasProduktistwartungsfrei.
• VermeidenSieStellenmithohenTemperaturenundFeuchtigkeit,bzw.
 Stellen,dienasswerdenkönnen,auchbeiWartung,Pege,Lagerungund
Transport.
• LagernSieIhrProduktbeilängeremNichtgebrauchfürKinderunzugänglich
und in trockener und staubgeschützter Umgebung.
• HebenSiedieOriginalverpackungfürdenTransportauf,umSchädenzu
vermeiden.
8 Technische Daten
Größe Angabe Einheit
HDMI Extractor
Eingangsspannung 5 V DC
Leistungsaufnahme 1.75 W
Maße 74 x 80.4 x 26.4 mm
Gewicht 66(ohneNetzteil) g
Audio-/Videostandards HDMIV1.3,HDCO1.2,DVI1.0
Datenübertragungsrate bis zu 192 kHz

10
Betriebsanleitung
optische
Übertragungsrate bis zu 48 kHz
TMDS Taktfrequenz bis zu 225 MHz
max. Kabelanschlusslän-
ge für Full HD 10(IN/OUT) m
unterstütztbuilt-inaudioEDIDswitch(LPCM2),5.1/7.1oderbitstream
3D-fähig
Betriebsbedingungen -15~+40 / 5-90 °C/RH
Netzteil
Eingangsspannung 100-240 V~
Netzfrequenz 50/60 Hz
Eingangsstromstärke 0.25 A
Ausgangsspannung 5 V DC
max. Ausgangsstrom-
stärke 1 A
DC Stecker 5.5x2.1 mm
Tab.8: Technische Daten
9 Entsorgungshinweise
Elektrische und elektronische Geräte dürfen nach der europäischen
WEEERichtlinienichtmitdemHausmüllentsorgtwerden.Deren
Bestandteile müssen getrennt der Wiederverwertung oder Entsorgung
zugeführtwerden,weilgiftigeundgefährlicheBestandteilebeiunsach-
gemäßer Entsorgung die Gesundheit und Umwelt nachhaltig schädigen können.
SiesindalsVerbrauchernachdemElektrogesetz(ElektroG)verpichtet,
elektrische und elektronische Geräte am Ende ihrer Lebensdauer an den
Hersteller,dieVerkaufsstelleoderandafüreingerichtete,öffentlicheSammel-
stellen kostenlos zurückzugeben. Einzelheiten dazu regelt das jeweilige
Landesrecht.DasSymbolaufdemProdukt,derBetriebsanleitungoder/undder
Verpackung weist auf diese Bestimmungen hin. Mit dieser Art der Stofftren-
nung,VerwertungundEntsorgungvonAltgerätenleistenSieeinenwichtigen
Beitrag zum Schutz unserer Umwelt.
10 EG-Konformitätserklärung
Mit dem CE Zeichen erklärt Goobay®,eineregistrierteMarkeder
WentronicGmbH,dassdasProduktdiegrundlegendenAnforderungen
undRichtliniendereuropäischenBestimmungenerfüllt.

11

User‘s Manual
12
Content
1 Safety instructions ................................................................... 13
1.1 General Notes .............................................................. 13
1.2 User Groups .................................................................14
1.3 Warning Levels ............................................................. 14
2 Description and Function.........................................................14
2.1 Scope of Delivery .........................................................15
2.2 Operating Elements and Connections .........................15
3 Intended Use............................................................................16
3.1 Use restrictions.............................................................16
4 Connecting...............................................................................16
4.1 Preparing ......................................................................16
4.2 Connecting the devices................................................ 17
5 Operating .................................................................................18
6 Warranty and Liability ..............................................................18
7 Maintenance,Care,StorageandTransport ............................ 19
8 Specications...........................................................................19
9 Disposal Instructions ...............................................................20
10 EC Declaration.........................................................................20
USER’S MANUAL
BETRIEBSANLEITUNG .............................................2
USER’S MANUAL.......................................................12

13
1 Safety instructions
1.1 General Notes
• Readtheincludingproductdocumentationcompletelyandcarefullybefore 
use. It is part of the product.
• Attendtothesafetyinstructionsinproductdocumentation,onproductand 
 accessories,suchasonthepackage.
• Useproduct,productpartsandaccessoriesonlyinperfectcondition.
• Keeptheproductdocumentationforotherpotentialusersandforlater 
requests.
• Forquestions,defects,mechanicaldamage,disturbancesandothernot 
 remediableproblems,consultyourdealer.
Risk of life by electric shock
Improperusedproductscanoverload,overheatandshort-circuit.
>> Avoid contacting mains voltages!
 >> NEVERlettheproductunattendedwheninuse!
>> Only use in dry ambiance.
>> Do not short-circuit ports or circuits.
 >> Letthedeviceacclimatizeafterlargetemperatureuctuationsandbefore
use.
 >> Onlypullandplugmainsandconnectioncablesontheplug,neveronthe
cord.
>> Unplug the mains plug when not in use or during thunder storms.
Risk of injury by tripping and falling
Unfavorable placed or installed products and cable connections can injure
persons.
 >> Place,transportandinstallproduct,partsandacceoriesinasafeway.
 >>Letonlyaspecialistdodisassembly,maintenanceandrepairwork.
Risk of injury by cutting
Children can cut themselves on packaging materials.
>> Protect packaging materials against unintentionally use.
Risk of self-intervention and misuse
Self-interventions and misuse hide unpredictable risks and cause expiration of
warranty.
>> Do not modify or disassemble either the product or the accessories!
Risk of material damage by improper product combination
Incompatibleproductcombinationdoesnotfulllrequiredfunctions,cancause
quality losses or material damage.
 >> Thespecicationsofallusedproductsmustmatchorbewithinthe
  speciedrange.
Risk of material damage by inappropriate ambient conditions
Incorrect ambient conditions can damage things.
 >> Chooseasafe,horizontalandnon-slippingsurface.

User‘s Manual
14
  >>Avoidextremeconditions,suchasextremeheat,coldness,humidity
  ordirectexposuretothesun,aswellasvibrationsandmechanical
pressure.
>> Keep ventilation slots or vents free.
1.2 User Groups
Caused to different risk levels and hazard potentials some working steps only
may be done by trained specialists.
Working step User Group
Connecting,
Operating,
Care,Storage,
Transport,
Disposal
Consumers and users with basical mechanical knowledge
can do this work.
>> Protect children and people with mental and motoral
impairments from using the product!
Maintenance,
Repairing
Trained specialists only
>>specialsafetymeasures,knowledgeandtoolsarenec-
essary!
Tab.9: User Groups
1.3 Warning Levels
Warnings against hazards that will result directly in serious injuries or death
in case of non-observance.
Warnings against hazards that may result in serious injuries or death in case
of nonobservance.
Warnings against hazards that may result in injuries in case of non-obser-
vance.
Warnings against hazards that may result in material damage in case of
non-observance.
2 Description and Function
The HDMI Extractor is a device that splits the audio tracks of your HDMI source
devicessuchasPCorDVDplayer,andinadditiontotheHDMIoutputalso
supportstheopticaldigitaloutputandtheanalogRCAoutputseparatelyfor
various output devices.

15
2.1 Scope of Delivery
Part Figure Symbol Amount
HDMI Extractor A 1
Power Supply unit B 1
User‘s manual C 1
Tab.10: Scope of Delivery
2.2 Operating Elements and Connections
1 2 3 4 5 6
7 8

User‘s Manual
16
Outputs
1
2
3
HDMI Output
optical digital TOSLINK output
analogRCAoutput
>>R=red=rightchannel,
>>L=white=leftchannel)
Operating Elements
4
5
Output switch
>>TV=TheaudiotracksareemitteduptoLPCM7.1onlyatthe
HDMI output.
>>Bitstream=The audio tracks are emitted up to Dolby 5.1 at
the HDMI and optical TOSLINK output.
>>2CHLPCM=TheaudiotracksaresupportedtoHDMI,
TOSLINKandRCASTEREOoutput.
ON/OFF switch
Displaying Elements
6 Operating LEDs
>>POWER=theHDMIExtractorisreadytouse.Voltageis
supported.
>>LINK=theconnectionbetweenHDMIsourceandoutput
deviceisactive(Devicesonandrightchannelselected).
Inputs
7
8
5V DC Input for Power supply unit
HDMI-Eingang
Tab.11: Operating Elements and Connections
3 Intended Use
This product is made for using as described in chapter “Description and
Function“. Another use than described in chapter “Description and Function“ is
not permitted. Neglegting and ignoring these regulations and safety instructions
cancauseseriousaccidents,personalinjuryandmaterialdamage.Alsoreferto
chapter “Warranty and Liability“.
3.1 Use restrictions
Only use in dry interior rooms.
4 Connecting
4.1 Preparing
Checking the completeness and integrity
>> Check the packing content by comparing it to the scope of delivery
regarding completeness and integrity.

17
Ensuring compatibility
Risk of material damage by improper product
combination
>> Thespecicationsofallusedproductsmustmatchor
bewithinthespeciedrange.
Tab.12: Ensuring compatibility
4.2 Connecting the devices
Risk of life by electric shock
>> Avoid contacting mains voltages!
>> NEVERlettheproductunattendedwheninuse!
>> Only use in dry ambiance.
>> Do not short-circuit ports or circuits.
>> Let the device acclimatize after large temperature
uctuationsandbeforeuse.
>> Only pull and plug mains and connection cables on the
plug,neveronthecord.
>> Unplug the mains plug when not in use or during
thunder storms.
Risk of injury by tripping and falling
>> Place,transportandinstallproduct,partsand
acceories in a safe way.
Tab.13: Connecting the devices
Fig.2: Connecting the devices

User‘s Manual
18
1. SwitchofftheHDMIExtractor(A).
2. Connect your HDMI source device to the HDMI input of the HDMI Extractor
 (A)byHDMIcable. (HDMI IN)
3. Connectyouroutputdevice(s)byttingcable(s)totheHDMIExtractors
outputs (OUT).
4. ConnecttheHDMIExtractor(A)toitspowersupplyunit(B)andthistoa
100-240V~ mains socket.
5. Switch on all connected devices and the HDMI Extractor.
6. Select the right ports and channels of your source and output devices.
The POWER LED shows readiness.
The LINK LED shows, that connection between source and output device is
active.
5 Operating
1. Set the output switch to the preferred function.
The so called EDID (Extended Display Identication Data) Function reports to
the HDMI output device, what the best possible audio format is.
Output switch position TV Bitstream 2CH LPCM
active outputs
HDMI x x x
TOSLINK x x
RCA x
Tab.14: Operating
2. Check,ifyouhavesettherightaudioadjustmentsonyourdevices,espe-
cially when there is no sound.
6 Warranty and Liability
• Theproducergrantsa2yearswarrantytoanewdevice.
• Asthemanufacturerhasnoinuenceoninstallation,warrantyonlyapplies
to the product itself.
• Ifanyfaultordamageisdetectedonyourdevice,pleasecontactyourdealer
 andprovideyoursalessliporinvoiceasevidenceofthepurchase,if
 necessary.Yourdealerwillrepairthefaulteitheronsite,orsendthedevice
to the manufacturer. You make the work of our technicians considerably
 easier,describingpossiblefaultsindetail–onlythenyoucanbeassured
 thatfaults,occurringonlyrarely,willbefoundandrepairedwithcertainty!

19
• Themanufacturerisnotliablefordamagestopersonsorpropertycausedby
 improperinstallation,operationormaintenance,notdescribedinthemanual.
• Donotalterormodifytheproductoritsaccessories.
• Anyuseotherthandescribedinthisuser`smanualisnotpermittedand
 causeslossofwarranty,lossofguarantee,andnon-liability.
• Wereserveourrightformisprintsandchangesofthedevice,packing,or
 user`smanual.
7 Maintenance,Care,StorageandTransport
Risk of injury by tripping and falling
>> Place,transportandinstallproduct,partsand
acceories in a safe way.
>>Letonlyaspecialistdodisassembly,maintenanceand
repair work.
Material Damage caused by improper procedure
>> Only use a dry or slightly moistened soft cloth for
cleaning.
>> Do not use detergents or chemicals.
Tab.15: Maintenance, Care, Storage and Transport
• Thedeviceismaintenance-free.
• Avoidplaceswithhightemperatures,humidity,orplaceswhichcanbecome
 wet,alsoduringmaintenance,care,storage,andtransport.
• Keeptheproductawayfromchildrenandstoreitatdryanddust-proof
places!
• Keeptheoriginalpackingfortransportandtoavoiddamages.
8  Specications
Phys. size Amount Unit
HDMI Extractor
Input voltage 5 V DC
Power consumption 1.75 W
Dimensions 74 x 80.4 x 26.4 mm
Weight 66(withoutpowersupplyunit) g
Audio/Video standards HDMIV1.3,HDCO1.2,DVI1.0
Data transfer rate up to 192 kHz
optical transfer rate up to 48 kHz
TMDS clock frequency up to 225 MHz
max. cable length for
Full HD 10(IN/OUT) m

User‘s Manual
20
supportsbuilt-inaudioEDIDswitch(LPCM2),5.1/7.1orbitstream
3D ready
Operating conditions -15~+40 / 5-90 °C/RH
Power Supply
input voltage 100-240 V~
Frequency 50/60 Hz
Input curent 0.25 A
Output voltage 5 V DC
max. outout current 1 A
DC plug 5.5x2.1 mm
Tab.16: Specications
9 Disposal Instructions
AccordingtotheEuropeanWEEEdirective,electricalandelectronic
equipment must not be disposed with consumers waste. Its components
must be recycled or disposed apart from each other. Otherwise contami-
native and hazardous substances can pollute our environment.
You as a consumer are committed by law to dispose electrical and electronic
devicestotheproducer,thedealer,orpubliccollectingpointsattheendofthe
devices lifetime for free. Particulars are regulated in national right. The symbol
ontheproduct,intheuser`smanual,oratthepackagingalludestotheseterms.
Withthiskindofwasteseparation,application,andwastedisposalofused
devices you achieve an important share to environmental protection.
10 EC Declaration
WiththeCEsign,Goobay®,aregisteredtrademarkoftheWentronic
GmbHensures,thattheproductisconformedtothebasicstandardsand
directives.
