Goobay 58968 User manual

Betriebsanleitung
User manual
Mode d‘emploi
Istruzioni per l‘uso
Art. 58968
VGA+Cinch/HDMI™ Konverter
VGA+RCA/HDMI™ converter
Convertisseur VGA+Cinch/HDMI™
Convertitore VGA+Cinch/HDMI™

1
Betriebsanleitung
BETRIEBSANLEITUNG
BETRIEBSANLEITUNG ............................1
USER MANUAL .........................................9
MODE D‘EMPLOI ......................................17
ISTRUZIONI PER L‘USO ...........................25
Inhalt
1Sicherheitshinweise .................................................................... 2
1.1 Allgemeines .................................................................. 2
1.2 Warnstufen.................................................................... 2
2Beschreibung und Funktion........................................................ 3
2.1 Produkt.......................................................................... 3
2.2 Lieferumfang................................................................. 3
2.3 Bedienelemente und Produktteile................................ 3
2.4 Technische Daten......................................................... 4
3Bestimmungsgemäßer Gebrauch............................................... 5
4Anschluss und Bedienung .......................................................... 5
5  Wartung,Pege,LagerungundTransport................................. 6
6Haftungshinweis.......................................................................... 6
7Entsorgungshinweise.................................................................. 7
7.1 Produkt.......................................................................... 7
7.2  Verpackung................................................................... 7
8EU-Konformitätserklärung.......................................................... 7
9Verwendete Symbole.................................................................. 7

2
1Sicherheitshinweise
1.1 Allgemeines
• Lesen Sie die Betriebsanleitung vollständig und sorgfältig
vor Gebrauch.
Die Betriebsanleitung muss bei Unsicherheiten und Weitergabe
des Produktes verfügbar sein.
• Bewahren Sie die Betriebsanleitung auf.
Die Betriebsanleitung ist Bestandteil des Produktes und enthält
wichtige Hinweise zum korrekten Gebrauch.
Stromschlaggefahr:
Das Produkt hat keinen Netzschalter und darf nur an gut
zugänglichen Steckdosen verwendet werden, um es im Notfall
und nach Gebrauch schnell aus dieser entfernen zu können.
Spannungsfrei nur bei gezogenem Stecker.
• Ziehen Sie im Notfall, nach Gebrauch und bei Gewitter den
Netzstecker direkt am Steckergehäuse aus der Steckdose.
• Öffnen Sie niemals das Gehäuse.
• ModizierenSieProdukt und Zubehör nicht.
• Schließen Sie Anschlüsse und Schaltkreise nicht kurz.
• Benutzen Sie Produkt, Produktteile und Zubehör nur in
einwandfreiem Zustand.
Ein defektes Gerät darf nicht in Betrieb genommen werden,
sondern muss sofort vom Netz getrennt und gegen unbeabsich-
tigte Weiterbenuzung gesichert werden.
• Wenden Sie sich bei Fragen, Defekten, mechanischen
Beschädigungen, Störungen und anderen nicht durch die
Begleitdokumentation behebbaren Problemen, an den
Händler oder Hersteller.
Nicht für Kinder geeignet.
   • SichernSieVerpackung,KleinteileundDämmmaterial
gegen unbeabsichtigte Benutzung.
• Vermeiden Sie extreme Belastungen wie Hitze und Kälte,
Nässe und direkte Sonneneinstrahlung, Mikrowellen sowie
Vibrationen und mechanischen Druck.
Hitzestau:
• Decken Sie das Produkt nicht ab.
• Halten Sie um das gesamte System ausreichend Freiraum,
um eine gute Belüftung und Freigängigkeit aller Geräte zu
gewährleisten und Beschädigungen zu vermeiden.
1.2 Warnstufen
Warnung vor Gefahren, die bei Missachtung der
Sicherheitshinweise zu Verletzungen führen können.
Warnung vor Gefahren, die bei Missachtung der Hin-
weise zu Sachschäden führen können.

3
Betriebsanleitung
2Beschreibung und Funktion
2.1 Produkt
Der VGA+Cinch/HDMI™ Konverter wandelt VGA- und Audiosignale in ein
hochauösendesHDMI™-Signalum.
• zum Verbinden von VGA-Quellgeräten (z.B. PCs) an HDTV-
fähige Ausgabegeräte
• einfache Inbetriebnahme und Bedienung
• benötigt keine zusätzliche Software-Installation
2.2 Lieferumfang
• VGA+Cinch/HDMI™- Konverter
• Netzteil
• Betriebsanleitung
2.3 Bedienelemente und Produktteile

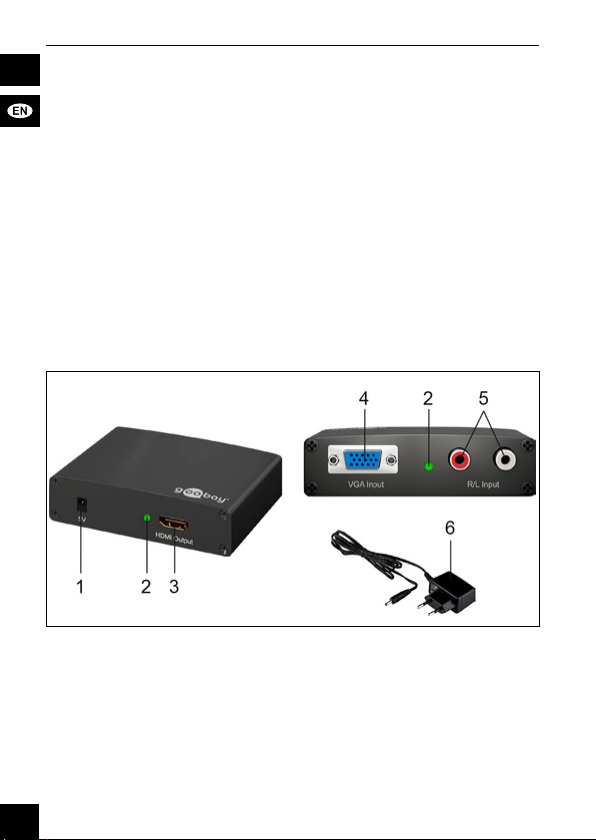

Fig.: Bedienelemente und Produktteile
1 DC-Eingang 2 LED-Betriebsanzeige
3 HDMI™-Ausgang 4 VGA-Eingang
5 Analoger Audio-Eingang R/L 6 Netzteil

4
2.4 Technische Daten
VGA+Cinch/HDMI™ Konverter
Artikelnummer 58968
Eingänge VGA
Analog Audio R/L (Cinch)
Ausgang HDMI™
Eingang Videosignal 0,5 - 1,0 V
Eingang DDC- Signal 5 V (TTI)
Max.Bildauösung 1920x1080/1080p
Ausgang Videosignal HDMI™
VGA
640x480 @ 60/75 Hz 1280x1024 @ 60/75 Hz
800x600 @ 60/75 Hz 1360x768 @ 60 Hz
1024x768 @ 60/75 Hz 1366x768 @ 60 Hz
1152x864 @ 60/75 Hz 1400x1050 @ 60 Hz
1280x600 @ 60 Hz 1440x900 @ 60 Hz
1280x720 @ 60 Hz 1600x900 @ 60 Hz
1280x768 @ 60 Hz 1680x1050 @ 60 Hz
1280x800 @ 60/75 Hz 1920x1080 @ 60 Hz
1280x960 @ 60 Hz
Frequenz bis zu 165 MHz
Video-Verstärker-
bandbreite 1,65 Gbit/s / 165 MHz
Betriebstemperatur-
bereich 0 - +40 °C
Betriebsluftfeuch-
tigkeit 10-85 % RH (keine Kondensation)
Lagertemperatur -10 - +80 °C
Luftfeuchtigkeit bei
Lagerung 5-95 % RH (keine Kondensation)
Maße 86,0 x 64,5 x 25,0 mm
Gewicht 102 g
USB-Netzteil
Eingang 100-240 V , 50/60 Hz, 0,3 A max.
Ausgang 5 V , 1 A, 5 W
Durchschnittliche
EfzienzimBetrieb 75,3 %
Leistungsaufnahme
bei Nulllast 0,07 W

5
Betriebsanleitung
Schutzklasse II
Maße 50,5 x 25,1 x 68,4 mm
Kabellänge 1,8 m
Gewicht 55 g
DC-Stecker 3,5 x 1,3 mm
Polarität positiv
Tab.: Technische Daten
3 Bestimmungsgemäßer Gebrauch
EineanderealsinKapitel„BeschreibungundFunktion“bzw.in
   den"Sicherheitshinweisen“beschriebeneVerwendungistnicht
gestattet. Dieses Produkt darf nur in trockenen Innenräumen
benutzt werden. Das Nichtbeachten und Nichteinhalten dieser
Bestimmungen und der Sicherheitshinweise können zu schweren Unfällen,
Personen- und Sachschäden führen.
4Anschluss und Bedienung
Verletzungsgefahr durch Stolpern und Sturz
• Achten Sie darauf, dass das Anschlusskabel so verlegt
wird, dass es niemanden behindert und nicht beschädigt
wird.
• Installieren Sie das Produkt so, dass keine Personen oder
    Sachenz.B.durchHerabstürzen,Stolperno.Ä.verletzt 
oder beschädigt werden können.
Sachschäden durch falsches Platzieren und
falsche Spannungsversorgung
• Platzieren Sie das Produkt nur auf einer rutschfesten
Unterlage.
• Verwenden Sie nur das mitgelieferte Netzteil.
1. Kontrollieren Sie den Lieferumfang auf Vollständigkeit und
Unversehrtheit.
2. Schließen Sie Ihr Quellgerät mit VGA- und Cinch-
Anschluss an den Eingang des Converters an.
3. Schließen Sie das HDMI™-Kabel Ihres Ausgabegerätes an

6
den HDMI™-Ausgang des Konverters an.
4. Verbinden Sie das Netzteil mit dem DC-Anschluss
des Converters und dann mit einer Steckdose.
   5. SchaltenSieComputerundTVeinundwählenSieden
    KanalfürdenHDMI™-Signal-Empfangaus.
Das Bild muss nicht angepasst werden, da der Converter es
automatisch positioniert. Die horizontale Position kann im
Extremfall angepasst werden.
6. Trennen Sie das Produkt bei Nichtgebrauch vom Netz.

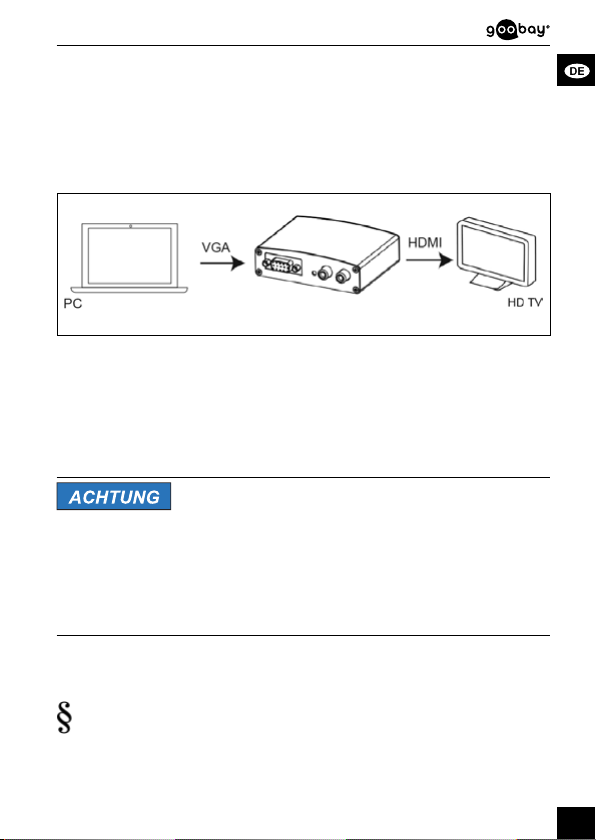

Fig.: Anschluss
5  Wartung,Pege,Lagerungund
Transport
Die Produkte sind wartungsfrei.
Sachschäden
• Verwenden Sie zum Reinigen nur ein trockenes und
weiches Tuch.
• Verwenden Sie keine Reinigungsmittel und Chemikalien.
• Lagern Sie das Produkt kühl und trocken.
• Lagern Sie das Produkt bei längerem Nichtgebrauch für
Kinder unzugänglich und in trockener und staubgeschützter
Umgebung.
• HebenSiedieOriginalverpackungfürdenTransportauf.
6Haftungshinweis
• DruckfehlerundÄnderungenanProdukt,Verpackungoder
Produktdokumentation behalten wir uns vor.
• Beachten Sie unsere Garantiebedingungen. Diese können
Sie in aktueller Form unter den genannten Kontaktdaten
anfragen.

7
Betriebsanleitung
7Entsorgungshinweise
7.1 Produkt
  ElektrischeundelektronischeGerätedürfennachdereuropäi-
schen WEEE Richtlinie nicht mit dem Hausmüll entsorgt wer-
den. Deren Bestandteile müssen getrennt der Wiederver-
wertung oder Entsorgung zugeführt werden, weil giftige und
gefährliche Bestandteile bei unsachgemäßer Entsorgung die
Gesundheit und Umwelt nachhaltig schädigen können.
Sie sind als Verbraucher nach dem Elektrogesetz (ElektroG)
   verpichtet,elektrischeundelektronischeGeräteamEndeihrer
Lebensdauer an den Hersteller, die Verkaufsstelle oder an dafür
eingerichtete, öffentliche Sammelstellen kostenlos zurückzu-
geben. Einzelheiten dazu regelt das jeweilige Landesrecht. Das
Symbol auf dem Produkt, der Betriebsanleitung und/oder der
   VerpackungweistaufdieseBestimmungenhin.MitdieserArt
der Stofftrennung, Verwertung und Entsorgung von Altgeräten
leisten Sie einen wichtigen Beitrag zum Schutz unserer Umwelt.
WEEE Nr.: 82898622
7.2 Verpackung
  Verpackungenkönnenkostenlosindenentsprechenden
   Sammelstellenentsorgtwerden-PapierinderPapiertonne,
Kunststoffe im gelben Sack und Glas im Altglas-Container.
DE4535302615620
8EU-Konformitätserklärung
Mit dem CE Zeichen erklärt Goobay®, eine registrierte Marke der
Wentronic GmbH, dass das Produkt die grundlegenden Anfor-
 derungenundRichtliniendereuropäischenBestimmungener-
füllt.
9Verwendete Symbole
Nur zur Verwendung im Innenbereich IEC 60417- 5957
Wechselspannung IEC 60417- 5032
Gleichspannung IEC 60417- 5031
Polarität des Gleichstrom-Netzanschlusses IEC 60417- 5926
Recycling ISO 7001 - PI PF 066
Schutzklasse II IEC 60417- 5172

8

9
User manual
USER MANUAL
BETRIEBSANLEITUNG ............................1
USER MANUAL
.........................................9
MODE D‘EMPLOI
......................................17
ISTRUZIONI PER L‘USO
...........................25
Content
1Safety Instructions ...................................................................... 10
1.1 General ......................................................................... 10
1.2 Warning levels .............................................................. 10
2  DescriptionandFunction ............................................................ 11
2.1 Product.......................................................................... 11
2.2  Scopeofdelivery.......................................................... 11
2.3  Operatingelementsandproductparts ........................ 11
2.4  Specications ............................................................... 12
3Intended Use ............................................................................... 13
4  ConnectingandOperation.......................................................... 13
5  Maintenance,Care,StorageandTransportation....................... 14
6Liability notice.............................................................................. 14
7  DisposalInstructions................................................................... 15
7.1 Product.......................................................................... 15
7.2 Packaging ..................................................................... 15
8EU Declaration of Conformity ..................................................... 15
9Symbols used.............................................................................. 15

10
1 Safety Instructions
1.1 General
• Readtheusermanualcompletelyandcarefullybeforeuse.
The user manual is part of the product and contains important
information for correct use.
• Keepthisusermanual.
The user manual must be available for uncertainties and pas-
sing the product.
Risk of electric shock:
The product has no power switch and may be used only in easily
accessible outlets to quickly remove it in an emergency and
after use.
Voltage-free only when the plug is pulled.
• In case of emergency, during thunderstorms and after use,
    pulltheproductonitsplughousing!
   • Donotopenthehousing.
• Donotmodifyproductandaccessories.
• Do not short connectors and circuits.
   • Useproduct,productpartsandaccessoriesonlyinperfect
condition.
A defective device may not be put into operation, but must be
disconnected from mains and protected against further use.
• In case of questions, defects, mechanical damage, trouble
    andotherproblems,non-recoverablebythedocumen-
    tation,contactyourdealerorproducer.
Not meant for children.
   • Securepackaging,smallpartsandinsulationagainst
accidental use.
• Avoid stresses such as heat and cold, moisture and direct
    sunlight,vibrationandmechanicalpressure.
Heat storage:
• Donotcovertheproduct.
• Keepenoughspacearoundalldevicesforagood
ventlation and free motion and to avoid damages.
1.2 Warning levels
Warnings against hazards that may result in injuries
in case of non-observance.
Warnings against hazards that may result in material
damage in case of non-observance.

11
User manual
2 Description and Function
2.1 Product
The VGA+RCA/HDMI™ converter converts VGA and audio signals to a
high-denitionHDMIsignal.
  • forconnectingVGAsourcedevices(forexample,PCs)to
   HDTV-enabledoutputdevices
  • easysetupandoperation
• no additional software installation required
2.2 Scope of delivery
• VGA+RCA/HDMI™ converter
• Powersupply
• User manual
2.3 Operating elements and product parts
Fig.:Operatingelementsandproductparts
1 DCinput     2 PowerLED
3 HDMI™output    4 VGAinput
5 AnalogueaudioinputR/L  6 Powersupply

12
2.4 Specications
VGA+RCA/HDMI™ converter
Article number 58968
Inputs VGA
Analogue audio R/L (RCA)
Output HDMI™
Inputvideosignal 0.5 - 1.0 V
InputDDCsignal 5 V (TTI)
Max. video resolution 1920x1080/1080p
Outputvideosignal HDMI™
VGA
640x480 @ 60/75 Hz 1280x1024 @ 60/75 Hz
800x600 @ 60/75 Hz 1360x768 @ 60 Hz
1024x768 @ 60/75 Hz 1366x768 @ 60 Hz
1152x864 @ 60/75 Hz 1400x1050 @ 60 Hz
1280x600 @ 60 Hz 1440x900 @ 60 Hz
1280x720 @ 60 Hz 1600x900 @ 60 Hz
1280x768 @ 60 Hz 1680x1050 @ 60 Hz
1280x800 @ 60/75 Hz 1920x1080 @ 60 Hz
1280x960 @ 60 Hz
Frequency upto165MHz
Videoamplier
bandwidth 1.65 Gbit/s / 165 MHz
Operatingtemperature
range 0 - +40 °C
Operatinghumidity 10-85 % RH (no condensation)
Storagetemperature -10 - +80 °C
Storage humidity 5-95 % RH (no condensation)
Dimensions 86.0 x 64.5 x 25.0 mm
Weight 102 g
Power supply
Input 100-240 V , 50/60 Hz, 0.3 A max.
Output 5 V , 1 A, 5 W
Averageoperational
efciency 75.3 %
Powerconsumptionat
no load 0.07 W

13
User manual
Protection class II
Dimensions 50.5 x 25.1 x 68.4 mm
Cable length 1.8 m
Weight 55 g
DCplug 3.5 x 1.3 mm
Polarity positive
Tab.: Specications
3Intended Use
Wedonotpermitusingthedeviceinotherwayslikedescribed
   inchapter“DescriptionandFunction“and„SafetyInstructions“.
   Usetheproductonlyindryinteriorrooms.Notattendingto
these regulations and safety instructions might cause fatal
accidents,injuries,anddamagestopersonsandproperty.
4 Connecting and Operation
Risk of injury by stumbling and falling
• Mindplacingcablesinaway,nobodywillbe
disabled and the cable not be damaged.
• Install the system and devices attached to it in a way that
    personscannotbeinjured,orobjectsnotbedamagedfor
    examplebydroppingorstumbling.
Material damage due to wrong placement and
wrong voltage supply
   • Onlyplaceonnon-slippingsurface.
• Useonlythesuppliedpowersupply.
1. Checkthescopeofdeliveryforcompletenessandintegrity.
2. Connect your source device with a VGA and RCA
    connectortotheinputoftheconverter.
3. ConnecttheHDMI™cableofyouroutputdevicetothe
    HDMI™outputoftheconverter.
4. ConnectthepowersupplytotheDCinputofthe
    converterandthentoapoweroutlet.

14
5. SwitchonthecomputerandTVandselectthechannelfor
   HDMI™signalreception.
The picture does not need to be adjusted because the converter
positions it automatically. The horizontal position can be
adjusted in extreme cases.
6. Disconnecttheproductfromthemainswhennotinuse.
Fig.: Connecting
5 Maintenance, Care, Storage and
Transportation
Theproductsaremaintenance-free.
Material damage
• Only use a dry and soft cloth for cleaning.
• Do not use detergents or chemicals.
• Store cool and dry.
• Storetheproductoutthereachofchildrenandinadryand
    dust-protectedambiencewhennotinuse.
• Keepandusetheoriginalpackagingfortransport.
6Liability notice
• Wereservetherighttoprintingerrorsandchangestoproduct,
   packagingorproductdocumentation.
• See our terms of warranty. These are available in their current
form under the given contact details.

15
User manual
7 Disposal Instructions
7.1 Product
  AccordingtotheEuropeanWEEEdirective,electricalandelec-
   tronicequipmentmustnotbedisposedwithconsumerswaste.
   Itscomponentsmustberecycledordisposedapartfromeach
other. Otherwise contaminative and hazardous substances can
   polluteourenvironment.
   Asaconsumer,youarecommittedbylawtodisposeelectrical
   andelectronicdevicestotheproducer,thedealer,orpublic
   collectingpointsattheendofthedeviceslifetimeforfree.Parti-
   cularsareregulatedinnationalright.Thesymbolonthepro-
   duct,intheuser`smanual,oratthepackagingalludestothese
   terms.Withthiskindofwasteseparation,application,andwaste
   disposalofuseddevicesyouachieveanimportantshareto
   environmentalprotection.
WEEE No: 82898622
7.2 Packaging
Packagingcanbedisposedoffreeofchargeatthesuitable
   collectionpoints–paperbelongsinpaperbins,plasticsbelong
in yellow sacks and glass belongs in used glass bins.
DE4535302615620
8 EU Declaration of Conformity
With the CE sign Goobay®, a registered trademark of the
 WentronicGmbHensures,thattheproductisconformedtothe
 basicEuropeanstandardsanddirectives.
9 Symbols used
For indoor use only IEC 60417- 5957
Alternating current IEC 60417- 5032
Direct current IEC 60417- 5031
Polarityofd.c.powerconnector IEC 60417- 5926
Recycling ISO 7001 - PI PF 066
ClassIIequipment IEC 60417- 5172

16

17
Mode d‘emploi
MODE D‘EMPLOI
BETRIEBSANLEITUNG
............................1
USER MANUAL
.........................................9
MODE D‘EMPLOI
......................................17
ISTRUZIONI PER L‘USO
...........................25
Contenu
1Consignes de sécurité ................................................................ 18
1.1 En général..................................................................... 18
1.2 Niveaux d‘alerte............................................................ 18
2  Descriptionetfonction ................................................................ 19
2.1 Produit........................................................................... 19
2.2 Contenu de la livraison................................................. 19
2.3  Elémentsdecommandeepiéces................................ 19
2.4  Spécications ............................................................... 20
3  Utilisationprévue......................................................................... 21
4Connexion e fonctionnement...................................................... 21
5  Maintenance,Entretien,StockageetTransport......................... 22
6  Avisderesponsabilité ................................................................. 22
7  Instructionspourl’élimination ..................................................... 23
7.1 Produit........................................................................... 23
7.2 Emballages ................................................................... 23
8UE Déclaration de conformité..................................................... 23
9Symboles utilisés ........................................................................ 24

18
1Consignes de sécurité
1.1 En général
• Lisezlemoded‘emploiattentivementetcomplètement
avant de l‘utiliser.
Le mode d‘emploi fait partie intégrante du produit et comprend
d‘importantes informations pour une bonne installation et une
bonne utilisation.
• Conservezsoigneusementcemoded‘emploi.
Le mode d‘emploi doit être disponible à des incertitudes et
transfert du produit.
Risque de choc électrique:
Le produit n‘a pas d‘interrupteur d‘alimentation et peut être
utilisé que dans des points facilement accessibles en cas d‘ur-
gence et rapidement après l‘utilisation de cette pour les supprimer.
Sans surcharge de tension uniquement lorsque le bouchon est tiré.
• Tirezencasd‘urgencedirectementaprèsutilisationet
    pendantlesorages,branchezleboîtierdeconnecteur!
   • Nepasouvrirleboîtier.
• Nemodiezpasproduitetlesaccessoires.
• Pas court-circuiter des connexions et circuits.
   • Utilisezleproduit,piècesetaccessoiresdesproduits 
    uniquementenparfaitétat.
Un appareil défectueux ne doit pas être mis en service. Il doit
au contraire être immédiatement mis hors tension et protégé
contre toute utilisation involontaire.
• En cas de questions, les défauts, les dommages méca-
    niques,desingérencesetd‘autresproblèmes,nonré-
    cupérablesparladocumentation,contactezvotrereven-
    deurouleproducteur.
Non destiné des enfants.
   • Sécuriserl‘emballage,petitespiècesetl‘isolationcontre
l‘utilisation accidentelle.
• Éviter des conditions extrêmes, telles que la chaleur
    extrêmeetfroid,l‘humiditéetdelalumièredirectedusoleil,
    ainsiquemicroondes,desvibrationsetdelapression
mécanique.
Accumulateur de chaleur:
• Necouvrezpasleproduit.
• Assurez-voustoujourssufsammentd‘espaceautourdu
    systèmeandegarantiruneventilationappropriéeetde
    l‘espaceentrelesappareilspournepasrisquerdeles
dommager.
1.2 Niveaux d‘alerte
Misesengardecontrelesdangerspouvantentraîner
 desblessuresencasdenonrespect.
     Misesengardecontrelesdangerspouvantentraîner
les dommages matériels en.

19
Mode d‘emploi
2Description et fonction
2.1 Produit
Le Convertisseur VGA+Cinch/HDMI™ convertit les signaux VGA et audio en
unsignalHDMIhautedénition.
  • pourconnecterdesappareilssourcesVGA(parexemple,des
   PC)àdesappareilsdesortiecompatiblesaveclaTVHD
• une installation et un fonctionnement faciles
  • aucuneinstallationdelogicielsupplémentairen'estnécessaire
2.2 Contenu de la livraison
• Convertisseur VGA+Cinch/HDMI™
• Alimentation électrique
  • Moded‘emploi
2.3 Eléments de commande e piéces
Fig.: Elémentsdecommandeepiéces
1 Entrée CC 2 LEDdepuissance
3 Sortie HDMI™ 4 Entrée VGA
5 Entrée audio analogique á droite (R) / gauche (L)
6 Blocd'alimentation
