Goodwe EH Series User manual

V1.0-2022-11-30
(GW6000-EH)
EH Series
Quick Installation Guide
Grid-Tied PV Inverter

1
EN
General Disclaimer
Safety Disclaimer
Warning
• The information in this quick installation guide is subject to change due to product updates
or other reasons. This guide cannot replace the product labels or the safety precautions in
the user manual unless otherwise specied. All descriptions here are for guidance only.
• Before installations, read through the quick installation guide. For additional information,
please see the user manual.
• All operations should be performed by trained and knowledgeable technicians who are
familiar with local standards and safety regulations.
• Check the deliverables for correct model, complete contents, and intact appearance. Contact
the manufacturer if any damage is found or any component is missing.
• Use insulating tools and wear personal protective equipment when operating the equipment
to ensure personal safety. Wear anti-static gloves, clothes, and wrist strip when touching
electronic components to protect the inverter from damage. The manufacturer shall not be
liable for any damage caused by static electricity.
• Strictly follow the installation, operation, and conguration instructions in this guide and user
manual. The manufacturer shall not be liable for equipment damage or personal injury if you
do not follow the instructions. For more warranty details, please visit https://en.goodwe.com/
warranty.
DC Side:
1. Ensure the component frames and the bracket system are securely grounded.
2. Connect the DC cables using the delivered PV connectors. The manufacturer shall not be
liable for equipment damage if other connectors are used.
3. Ensure the DC cables are connected tightly, securely, and correctly. Inappropriate wiring
may cause poor contacts or high impedances, and damage the inverter.
4. Measure the DC cable using the multimeter to avoid reverse polarity connection. Also, the
voltage should be under the max DC input voltage. The manufacturer shall not be liable for
the damage caused by reverse connection and extremely high voltage.
5. To avoid shock hazards, ensure the minimum impedance of the PV string to the ground
exceeds R, R=Max. Input Voltage (V)/30mA.
6. The PV modules used with the inverter must have an IEC61730 class A rating.
AC Side:
1. The voltage and frequency at the connecting point should meet the on-grid requirements.
2. Additional protective devices like circuit breakers or fuses are recommended on the AC
side. Specication of the protective device should be at least 1.25 times the maximum AC
output current.
3. PE cable of the inverter must be connected rmly.
4. You are recommended to use copper cables as AC output cables. If you prefer aluminum
cables, remember to use copper to aluminum adapter terminals.
01 Safety Precautions
EN

2
EN
Product:
1. Do not apply mechanical load to the terminals, otherwise the terminals can be damaged.
2. All labels and warning marks should be visible after the installation. Do not scrawl, damage,
or cover any label on the device.
3. Do not touch the running equipment to avoid being hurt as its temperature may exceed
60℃. Do not install the equipment at a place within children's reach.
4. Unauthorized dismantling or modication may damage the equipment, the damage is not
covered under the warranty.
5. If there is any radio or wireless communication equipment below 30MHz near the inverter,
you have to:
• Install the inverter at least 30m far away from the wireless equipment.
• Add a low pass EMI lter or a multi winding ferrite core to the DC input cable or AC output
cable of the inverter.

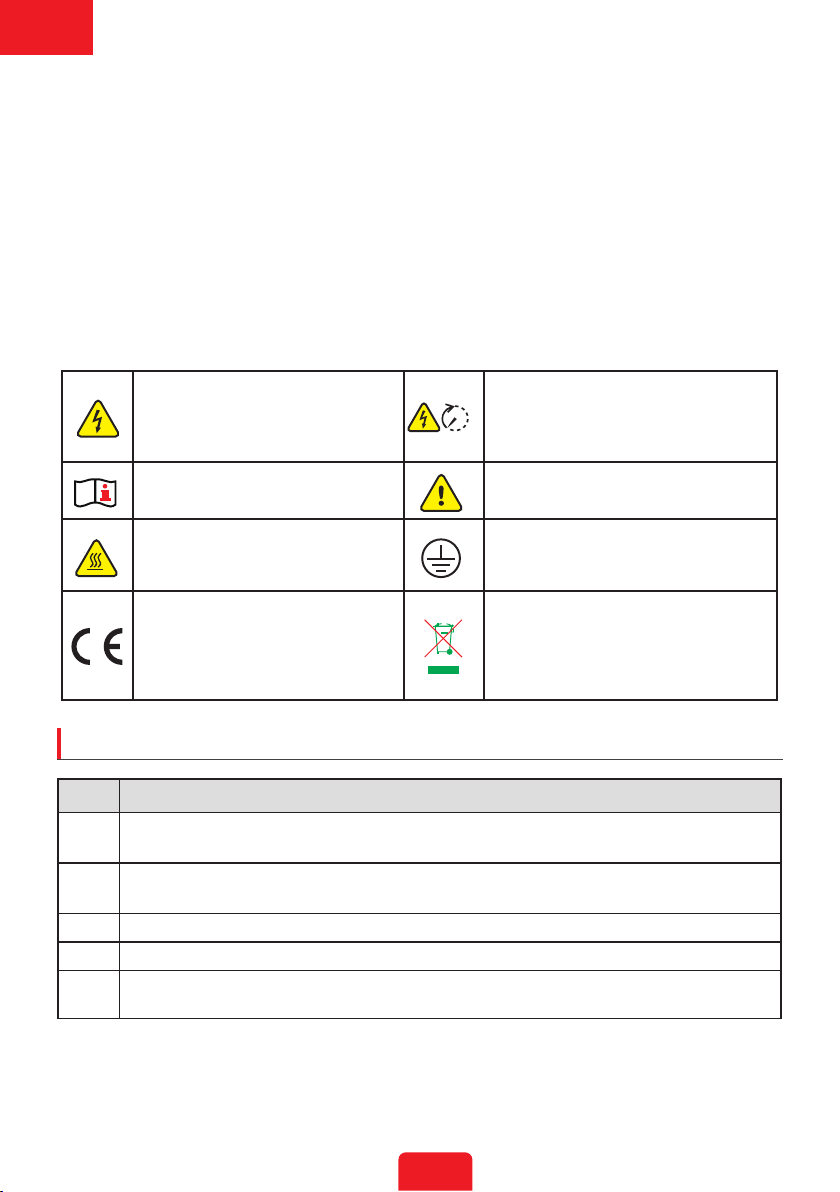

6. Warning labels on the inverter are as follows.
Check before Power-on
No. Check Item
1The product is rmly installed at a clean place that is well-ventilated and easy-to-
operate.
2The PE, DC input, AC output, and communication cables are connected correctly and
securely.
3 Cable ties are intact, routed properly and evenly.
4 Unused ports and terminals are sealed.
5The voltage and frequency at the connection point meet the inverter grid connection
requirements.
HIGH VOLTAGE HAZARD.
Disconnect all incoming power
and turn o the product before
working on it.
Delayed discharge. Wait 5 minutes
after power o until the components
are completely discharged.
Read through the guide before
working on this device.
Potential risks exist. Wear proper
PPE before any operations.
High-temperature hazard. Do
not touch the product under
operation to avoid being burnt.
Grounding point. Indicates the
position for connecting the PE cable.
CE marking Do not dispose of the inverter
as household waste.Discard the
product in compliance with local
laws and regulations, or send it back
to the manufacturer.
5min

3
EN
EU Declaration of Conformity
GoodWe Technologies Co., Ltd. hereby declares that the inverter with wireless communication
modules sold in the European market meets the requirements of the following directives:
• Radio Equipment Directive 2014/53/EU (RED)
• Restrictions of Hazardous Substances Directive 2011/65/EU and (EU) 2015/863 (RoHS)
• Waste Electrical and Electronic Equipment 2012/19/EU
• Registration, Evaluation, Authorization and Restriction of Chemicals (EC) No 1907/2006 (REACH)
GoodWe Technologies Co., Ltd. hereby declares that the inverter without wireless communication
modules sold in the European market meets the requirements of the following directives:
• Electromagnetic compatibility Directive 2014/30/EU (EMC)
• Electrical Apparatus Low Voltage Directive 2014/35/EU (LVD)
• Restrictions of Hazardous Substances Directive 2011/65/EU and (EU) 2015/863 (RoHS)
• Waste Electrical and Electronic Equipment 2012/19/EU
• Registration, Evaluation, Authorization and Restriction of Chemicals (EC) No 1907/2006 (REACH)
You can download the EU Declaration of Conformity on https://en.goodwe.com.

4
EN

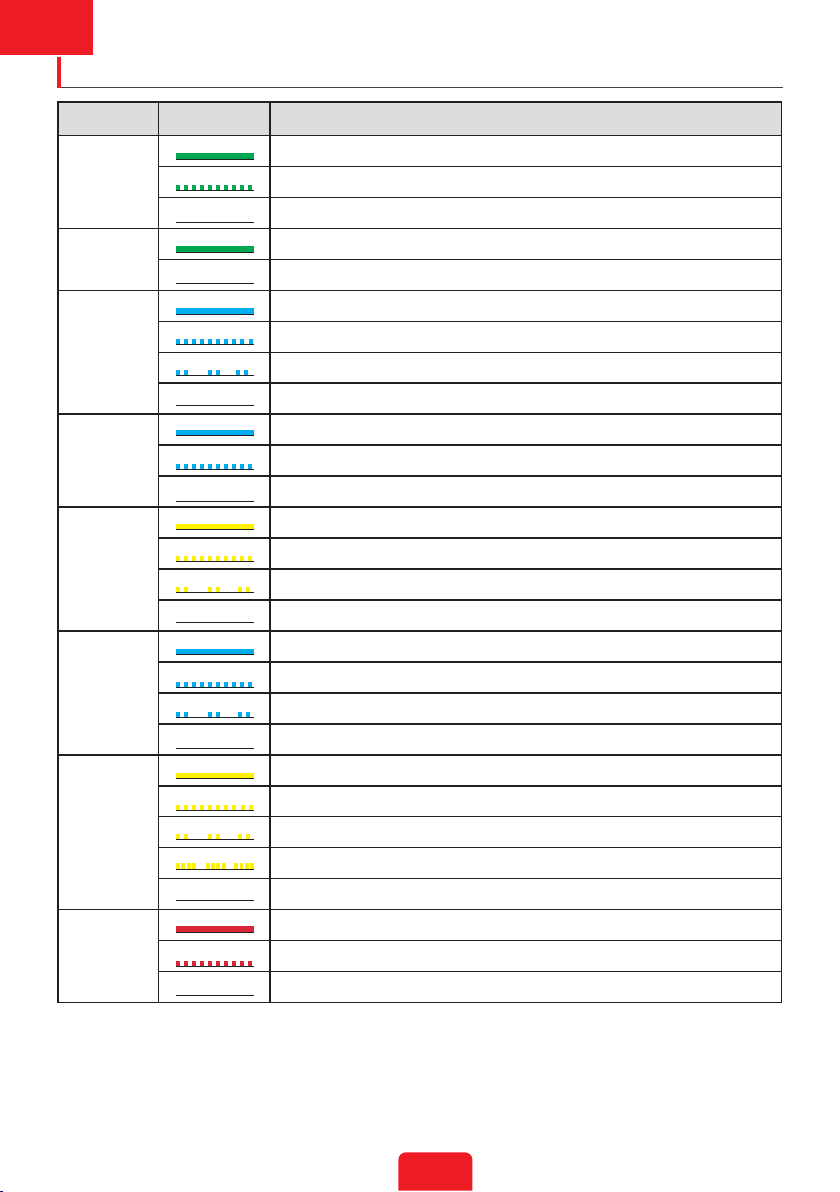

LED Indicators
Indicator Status Explanation
SYSTEM
ON = The system is ready.
BLINK = The system is starting.
OFF =The system is not working.
BACK-UP ON = Back-up is ready / power available.
OFF = Back-up is o / power not available.
BATTERY
ON = The battery is charging.
BLINK 1 = The battery is discharging.
BLINK 2 = The battery is low / soc is low.
OFF = The battery is disconnected / not active.
GRID
ON = The grid is active and connected.
BLINK = The grid is active but not connected.
OFF = The grid is not active.
ENERGY
ON = Consuming energy from grid / buying.
BLINK 1 = Supplying energy to grid / zeroing.
BLINK 2 = Supplying energy to grid / selling.
OFF = The grid is not connected or the system is not
working.
COM
ON = Both BMS communication and meter communication
are ok.
BLINK 1 = BMS communication fails; meter communication
is ok.
BLINK 2 = BMS communication is ok; meter
communication fails.
OFF = BMS communicationand meter communication fail.
WiFi
ON = WiFi connected / active.
BLINK 1 = WiFi is resetting.
BLINK 2 = WiFi is not connected to the router.
BLINK 4 = WiFi server problem.
OFF = WiFi is not active.
FAULT
ON = A fault has occured.
BLINK 1 = Back-up output overload / reduce load.
OFF = No fault.

5
PT
评审用
Aviso geral
Aviso de segurança
Aviso
• As informações contidas neste guia de instalação rápida estão sujeitas a alterações devido
a atualizações do produto ou outras razões. Este guia não pode substituir as etiquetas
dos produtos ou as precauções de segurança no manual do utilizador, salvo indicação em
contrário. Todas as descrições contidas neste guia são apenas para orientação.
• Antes de uma instalação, leia o guia de instalação rápida. Para mais informações, consulte o
manual do utilizador.
• Todas as operações devem ser realizadas por técnicos formados e especializados que estão
familiarizados com as normas locais e os regulamentos de segurança.
• Verique se os produtos fornecidos correspondem ao modelo correto, estão completos e
exteriormente intactos. Contacte o fabricante se encontrar algum dano ou se faltar algum
componente.
• Utilize ferramentas isolantes e use equipamento de proteção individual ao operar o
equipamento para garantir a segurança pessoal. Use luvas, vestuário e tira de pulso
antiestáticos ao tocar em componentes eletrónicos para proteger o inversor contra danos. O
fabricante não se responsabiliza por quaisquer danos causados por eletricidade estática.
• Siga rigorosamente as instruções de instalação, operação e conguração deste guia e do
manual do utilizador. O fabricante não se responsabiliza por danos no equipamento ou
ferimentos pessoais se não seguir as instruções. Para mais detalhes sobre a garantia, visite
https://en.goodwe.com/warranty.
Lado CC:
1. Certique-se de que as armações dos componentes e o sistema de suporte estão
rmemente ligados à terra.
2. Ligue os cabos CC utilizando os conectores fotovoltaicos fornecidos. O fabricante não se
responsabiliza por danos no equipamento se forem utilizados outros conectores.
3. Certique-se de que os cabos CC estão ligados de forma apertada, segura e correta.
A ligação inadequada da cablagem pode causar contactos decientes ou impedâncias
elevadas e danicar o inversor.
4. Meça o cabo CC com o multímetro para evitar a ligação com polaridade inversa. Além
disso, a tensão deve ser inferior à tensão máxima de entrada CC. O fabricante não se
responsabiliza por danos causados pela ligação inversa e tensões extremamente altas.
5. Certique-se de que a resistência mínima de isolamento do o fotovoltaico ao solo é
superior a R para evitar riscos de choque. R=UDCmax (V)/30mA.
6. Os módulos fotovoltaicos utilizados com o inversor devem ter uma classicação IEC61730
Classe A.
Lado CA:
1. A tensão e a frequência no ponto de ligação devem cumprir os requisitos da rede.
2. Dispositivos de proteção adicionais, como disjuntores ou fusíveis, são recomendados
no lado CA. A especicação do dispositivo de proteção deve ser pelo menos 1,25 vezes a
corrente máxima de saída CA.
PT
01 Precauções de segurança

6
PT
Produto:
1. Não aplique carga mecânica aos terminais; caso contrário, os terminais podem ser
danicados.
2. Todas as etiquetas e marcas de aviso devem ser visíveis após a instalação. Não rabisque,
danique ou cubra qualquer etiqueta no dispositivo.
3. Não toque no equipamento em funcionamento para evitar ferimentos, pois a sua
temperatura pode exceder os 60℃. Não instale o equipamento num local ao alcance das
crianças.
4. A desmontagem ou modicação não autorizada pode danicar o equipamento. Os danos
não estão cobertos pela garantia.
5. Instale o inversor longe de campos magnéticos altos para evitar interferência
eletromagnética. Se existir algum equipamento de rádio ou de comunicação sem o abaixo
de 30 MHz nas proximidades do inversor, é necessário:
• Instalar o inversor afastado a pelo menos 30 m do equipamento sem o.
• Adicionar um ltro EMI passa-baixo ou um núcleo de ferrite multi-enrolamento ao cabo
de entrada DC ou ao cabo de saída AC do inversor.
6. As etiquetas de advertência no inversor são as seguintes.
PERIGO DE ALTA TENSÃO.
Desligue toda a energia de
entrada e desligue o produto
antes de trabalhar nele.
Descarga retardada. Espere 5
minutos após o corte de energia
até que os componentes estejam
completamente descarregados.
Leia o guia antes de trabalhar
neste dispositivo.
Existem potenciais riscos. Use
EPI adequado antes de qualquer
operação.
Perigo devido a temperaturas
elevadas. Não toque no produto
em funcionamento para evitar
queimaduras.
Ponto de ligação à terra. Indica a
posição para ligar o cabo PE.
Marcação CE Não elimine o inversor como lixo
doméstico. Elimine o produto
em conformidade com as leis e
regulamentos locais, ou envie-o de
volta ao fabricante.
5min
3. O cabo PE do inversor deve ser ligado rmemente.
4. Recomenda-se a utilização de cabos de cobre como cabos de saída CA. Se preferir cabos de
alumínio, lembre-se de utilizar terminais adaptadores de cobre para alumínio.

7
PT
评审用
Declaração de conformidade da UE
Vericação antes da ligação da corrente
N.º Vericar item
1O produto está rmemente instalado num local limpo, bem ventilado e fácil de operar.
2Os cabos PE, CC de entrada, CA de saída e de comunicação estão ligados de forma
correta e segura.
3As braçadeiras de cabos estão intactas, encaminhadas de forma adequada e uniforme.
4As portas e os terminais não utilizados estão selados.
5A tensão e a frequência no ponto de ligação cumprem os requisitos de ligação da rede
do inversor.
GoodWe Technologies Co., Ltd. declara pela presente que o inversor com módulos de
comunicação sem os vendido no mercado europeu cumpre os requisitos das seguintes
diretivas:
• Diretiva de equipamento de rádio 2014/53/UE (DER)
• Diretiva relativa à restrição do uso de substâncias perigosas 2011/65/UE e (UE) 2015/863
(RoHS)
• Resíduos de equipamentos elétricos e eletrónicos 2012/19/UE
• Registo, Avaliação, Autorização e Restrição de Produtos Químicos (CE) N.º 1907/2006 (REACH)
GoodWe Technologies Co., Ltd. declara pela presente que o inversor sem módulos de
comunicação sem os vendido no mercado europeu cumpre os requisitos das seguintes
diretivas:
• Diretiva de compatibilidade eletromagnética 2014/30/UE (CEM)
• Diretiva de aparelhos elétricos de baixa tensão 2014/35/UE (DBT)
• Diretiva relativa à restrição do uso de substâncias perigosas 2011/65/UE e (UE) 2015/863
(RoHS)
• Resíduos de equipamentos elétricos e eletrónicos 2012/19/UE
• Registo, Avaliação, Autorização e Restrição de Produtos Químicos (CE) N.º 1907/2006 (REACH)
Pode transferir a Declaração de Conformidade da UE em https://en.goodwe.com.

8
PT
Indicadores LED
Indicador Estado Explicação
SISTEMA
LIGADO = O SISTEMA ESTÁ PRONTO.
PISCA = O sistema está a iniciar.
DESLIGADO = O sistema não está a funcionar.
BACKUP LIGADO = Backup está pronto / energia disponível.
DESLIGADO = Backup está desligado / não há energia disponível.
BATERIA
LIGADO = A bateria está a carregar.
PISCA 1 = A bateria está a descarregar.
PISCA 2 = A bateria está fraca / soc está fraco.
DESLIGADO = A bateria está desligada/não ativa.
REDE
LIGADO = A rede está ativa e ligada.
PISCA = A rede está ativa mas não ligada.
DESLIGADO = A rede não está ativa.
ENERGIA
LIGADO = Consumir / comprar energia da rede.
PISCA 1 = A fornecer energia à rede / a zero.
PISCA 2 = A fornecer / vender energia à rede.
DESLIGADO = A rede não está ligada ou o sistema não está a funcionar.
COM
LIGADO = Tanto a comunicação BMS como a do contador estão OK.
PISCA 1 = Comunicação BMS com falha; comunicação do contador está OK.
PISCA 2 = Comunicação BMS está OK; comunicação do contador com falha.
DESLIGADO = Comunicação BMSe do contador com falha.
WiFi
LIGADO = WiFi ligado / ativo.
PISCA 1 = O WiFi está a reiniciar.
PISCA 2 = O WiFi não está ligado ao router.
PISCA 4 = Problema no servidor WiFi.
DESLIGADO = WiFi não está ativo.
FALHA
LIGADO = Ocorreu uma falha.
PISCA 1= Sobrecarga / carga reduzida de saída de backup.
DESLIGADO = Nenhuma falha.

Introduction
9
Introduction
354mm 147mm
195mm
130mm
32.5mm 32.5mm
115mm
433mm

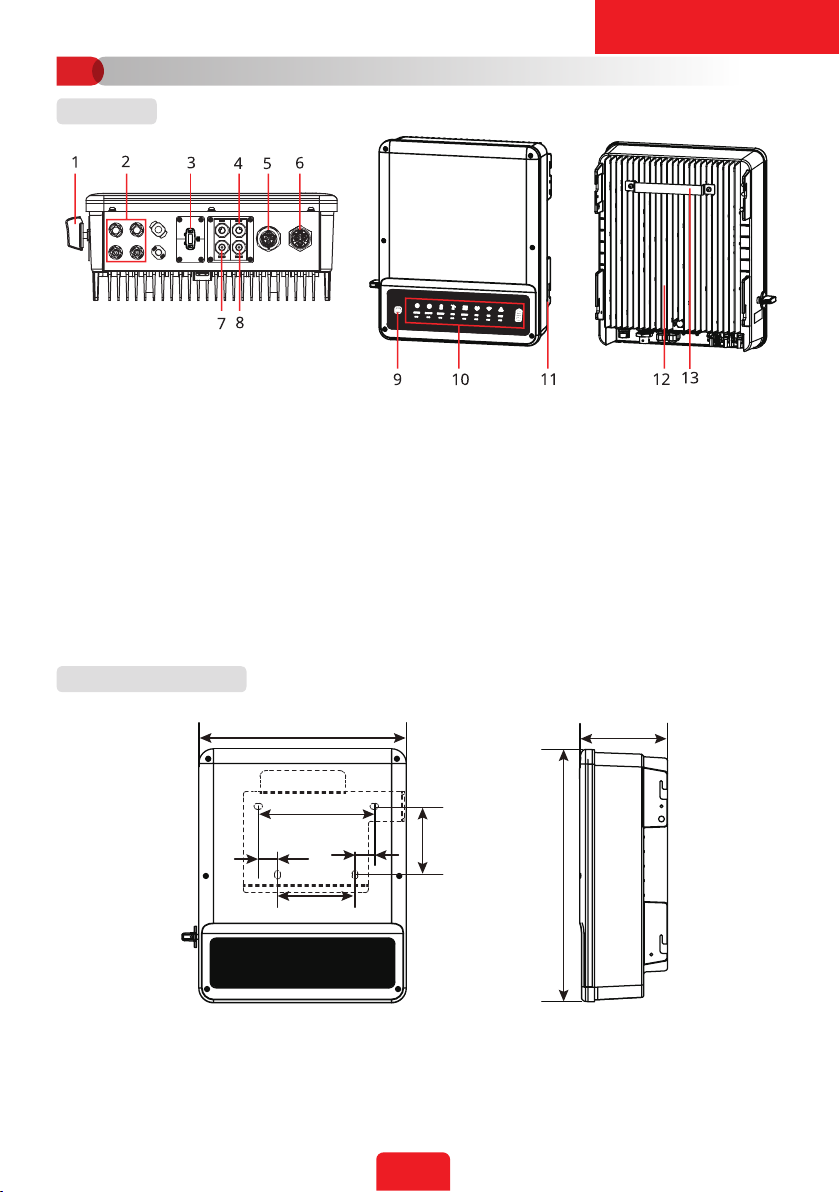

Parts | Peças
Dimensions | Dimensões
02 Product Introduction | Introdução ao produto
1. DC switch 2. PV input terminal
(PV1/PV2) 3. Communication module port (WiFi or LAN)
4. Meter communication
port 5. Back-Up port 6. On-Grid port
7. DRED communication
port 8. RS485 communication port 9. Wi-Fi reset
10. Indicators 11. PE terminal 12. Heat sink
13. Mounting Plate

10
Children No Touch
≥300mm
≥300mm ≥500mm
≥200mm ≥200mm

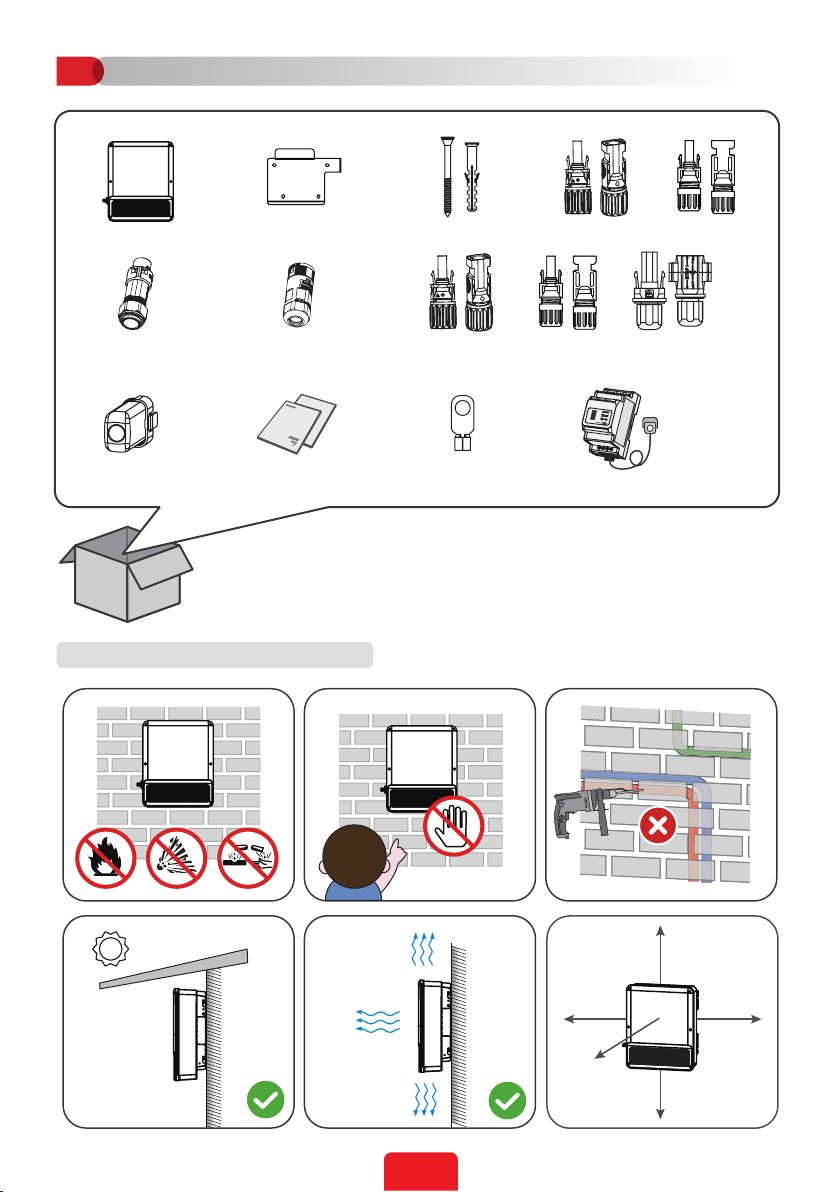

Inverter Installation |Instalação do inversor
03
Space Requirements | Requisitos de espaço
N = Quantity depends on the inverter model.
x 1 x 1 x 4 x N
x 1 x 1
x 1
x N
x 1
x 1x 1
or
or
or

11
0%~95%RH
IP65

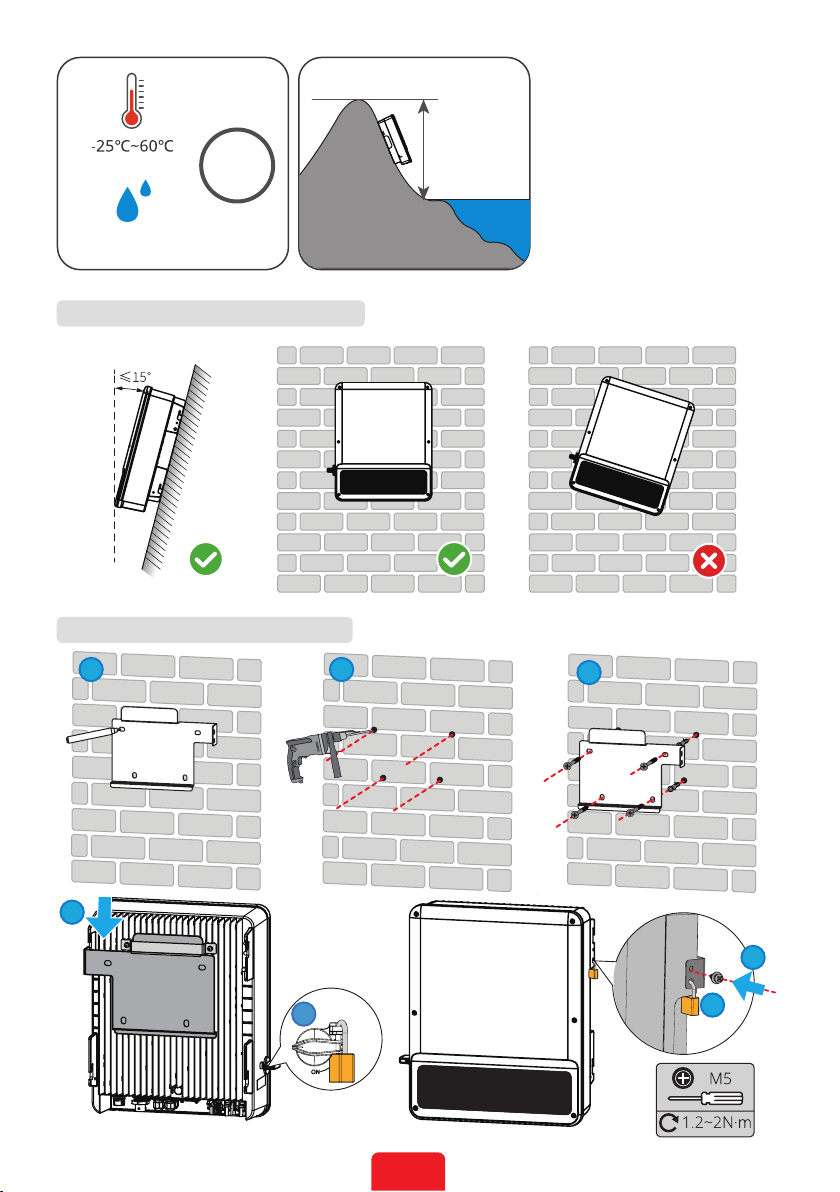

Angle Requirements | Requisitos de ângulos
Installing the Inverter | Instalar o inversor
5
4Only for
Australia. 7
6
1 2 3
ALT: 3000m

12
04
Copper, S≥4mm2
L=L1+(1~2)mm
Copper, 6≤S≤10mm2
10-15mm
12-14mm
Φ:13-22mm
Electrical Connection |Ligação elétrica
04
PE Cable | Cabo PE
AC Cable (ON-GRID) | Cabo CA (LIGAÇÃO À REDE)

13
AC Cable (BACK-UP) | Cabo CA (BACKUP)
Copper, 5.3mm2≤S≤6mm2
23mm
18mm 7mm
Φ:6.5-13.5mm

14
4mm2≤S≤6mm2
Φ: 4-5mm
7-8mm
7-8mm
MC4
1
23
4
2
3
4
1
3
1
2

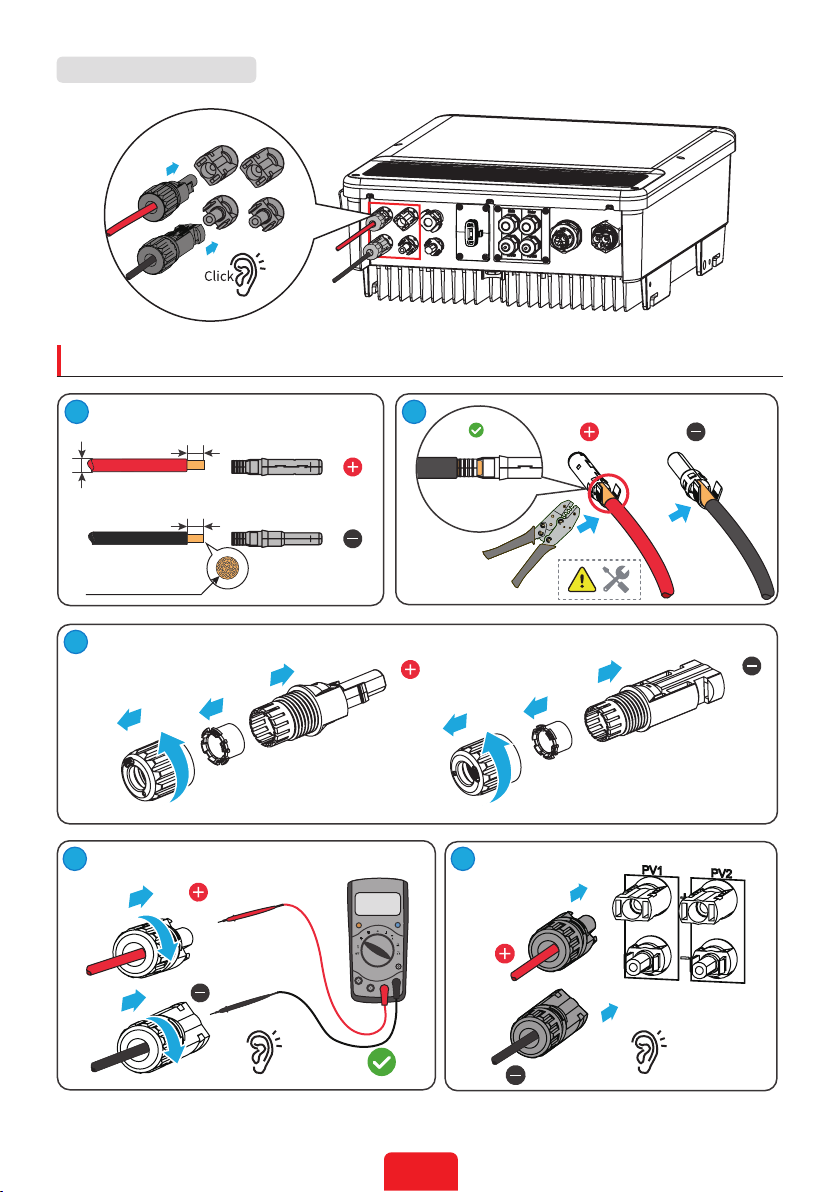

DC Cable (PV) | Cabo CC (FV)
Click Click
1
1
4 5
2
2
2
≤580V

15
Vaconn
1
23
4
2
3
4
1
3
≤580V
Click
Click
1
1
45
2
2
2.5mm2≤S≤4mm2
Φ: 5.5-8mm
7-8mm
7-8mm

16
DRED Communication Cable | Cabo de comunicação DRED
• DRED: for Australia and New Zealand.
Communication Connection | Ligação de comunicação
05
Remote Shutdown Communication Cable | Cabo de comunicação de encerramento remoto

17
To Smart Meter
RS485
Smart Meter
No. Color Smart Meter RS485
1 Orange&White NC 485_A
2 Orange NC 485_B
3 Green&White 485_B1 485_A
4 Blue NC NC
5 Blue&White NC NC
6 Green 485_A1 485_B
7 Brown&White 485_B1 NC
8Brown 485_A1 NC
Connecting Smart Meter or RS485 | Ligação de contador inteligente ou RS485
Communication Module | Módulo de comunicação
WiFi Kit, Wi-Fi/LAN Kit module: optional

18
Model
GW6000-EH 63A/230V AC Breaker Depends on loads
3
24
1
Power On
Power O
Turn on
Turn o
Power On and O |Ligar e desligar a alimentação elétrica
06
Recommended Circuit Breaker | Disjuntor recomendado
5
5
1
3
2
4
E-BAR
To Smart Meter
BACK-UP Loads
On-Grid Loads
Grid
Power Meter
E-N Link
CT
DC Isolator
AC Breaker
AC Breaker
AC Breaker
AC
Breaker
PV String
L N PE
The E-N link applies to Australia, New Zealand, South Africa etc. Please refer to local regulations.

19
Commissioning and Monitoring | Colocação em funcionamento e monitorização
07
Commissioning via SolarGo APP | Colocação em funcionamento através da SolarGo APP
Monitoring via SEMS Portal App | Monitorização através da aplicação SEMS Portal
For more detailed instructions, scan the QR codes below.
EH Series (On-Grid)
User Manual
SolarGo
User Manual
SEMS Portal
User Manual
WiFi Quick
Installation Guide
play
App Store
SEMS Portal APP
SEMS Portal
play
App Store <10m
<5m
SolarGo
SolarGo App
