NAVODILA ZA UPORABO
INSTRUCTIONS FOR USE
TC 200-300 SPLIT

2
SL
OPOZORILA
Aparat lahko uporabljajo otroci stari 8 let in starejši in osebe z zmanjšanimi fizičnimi,
čutnimi ali mentalnimi sposobnostmi ali s pomanjkanjem izkušenj oz. znanjem če so pod
nadzorom ali poučeni glede uporabe aparata na varen način in da razumejo možne nevarnosti.
Otroci se ne smejo igrati z aparatom.
Čiščenja in vzdrževanja aparata ne smejo izvajati otroci brez nadzora.
Agregat – zunanjo enoto toplotne črpalke prevažajte v navpičnem položaju, izjemoma pa
lahko nagnete do 35° v vse smeri. Pazite, da med transportom ne poškodujete ohišja in vitalnih
delov naprave.
Toplotna črpalka ni namenjena uporabi v prostorih, kjer so prisotne korozivne in
eksplozivne snovi.
Priključitev toplotne črpalke na električno omrežje mora potekati v skladu s standardi za
električne napeljave. Med toplotno črpalko in trajno inštalacijo mora biti vgrajena priprava za
ločitev vseh polov od električnega omrežja v skladu z nacionalnimi inštalacijskimi predpisi.
Toplotna črpalka zaradi nevarnosti poškodbe agregata ne sme delovati brez vode v
hranilniku!
Instalacija mora biti izvedena v skladu z veljavnimi predpisi po navodilih proizvajalca.
Izvesti jo mora strokovno usposobljen monter.
Pri zaprtem, tlačnem sistemu priključitve morate na dotočno cev notranje enote - kotla
obvezno vgraditi varnostni ventil z nazivnim tlakom 0,6 MPa (6 bar) ali 0,9 MPa (9 bar) (glejte
napisno tablico), ki preprečuje zvišanje tlaka v kotlu za več kot 0,1 MPa (1 bar) nad nazivnim.
Voda lahko kaplja iz odtočne odprtine varnostnega ventila zato mora biti odtočna odprtina
odprta na atmosferski tlak.
Izpust varnostnega ventila mora biti nameščen v smeri navzdol in v območju, kjer ne
zamrzuje.
Za pravilno delovanje varnostnega ventila morate sami izvajati redne kontrole, po potrebi
odstraniti vodni kamen in preveriti, da varnostni ventil ni blokiran.
Med toplotno črpalko in varnostni ventil ne smete vgraditi zapornega ventila, ker bi s tem
delovanje varnostnega ventila onemogočili!
Elementi v elektronski krmilni enoti so pod napetostjo tudi po pritisku polja za izklop (9)
toplotne črpalke.
Poškodovano priključno vrvico in povezovalni kabel za medsebojno povezavo notranje in
zunanje enote lahko zamenja samo proizvajalec, njegov serviser ali pooblaščena oseba, da se
s tem izognete nevarnosti.
Toplotna črpalka je zaščitena za primer odpovedi delovnega termostata z dodatno toplotno
varovalko, vendar v takšnem primeru v skladu z varnostnimi standardi voda v toplotni črpalki
lahko doseže temperaturo tudi do 130 °C. Pri izvedbi vodovodnih inštalacij je obvezno
potrebno upoštevati možnost, da lahko pride do navedenih temperaturnih preobremenitev.
Če boste toplotno črpalko izključili iz omrežja, morate zaradi nevarnosti zamrznitve, vodo iz
nje iztočiti.
Voda iz notranje enote se izprazni skozi dotočno cev kotla. V ta namen je priporočljivo med
varnostni ventil in dotočno cev namestiti poseben člen ali izpustni ventil.
Prosimo Vas, da morebitnih okvar na toplotni črpalki ne popravljate sami, ampak o njih
obvestite najbližjo pooblaščeno servisno službo.
Pri padcu temperature dodatnega vira ogrevanja in pri omogočeni cirkulaciji vode skozi
prenosnik toplote, lahko pride do nenadzorovanega odvzema toplote iz hranilnika vode. Ob
priključitvi na druge vire ogrevanja je potrebno poskrbeti za pravilno izvedbo temperaturne
regulacije dodatnega vira.
V primeru priključitve sprejemnikov sončne energije kot zunanji vir toplote mora biti
delovanje agregata toplotne črpalke izključeno. Sicer lahko kombinacija obeh virov privede do
pregretja sanitarne vode in s tem posledično do previsokih tlakov.
Cirkulacijski vod privede do dodatnih toplotnih izgub v hranilniku vode.
Izdelek vsebuje fluorirane toplogredne pline. Hermetično zaprto.

SL
3
Cenjeni kupec, zahvaljujemo se Vam za nakup našega izdelka.
PROSIMO, DA PRED VGRADNJO IN PRVO UPORABO HRANILNIKA TOPLE VODE S
TOPLOTNO ČRPALKO SKRBNO PREBERETE NAVODILA.
Hranilnik tople vode s toplotno črpalko je izdelan v skladu z veljavnimi standardi, ki proizvajalcu dovoljujejo uporabo CE znaka.
Njegove osnovne tehnične lastnosti so navedene na napisni tablici, nalepljeni na zadnji zgornji strani notranje enote - kotla ter
na zunanji enoti - agregatu ob električni priključnici.
Hranilnik tople vode s toplotno črpalko sme priključiti le za to usposobljen strokovnjak. Posege v njegovo notranjost zaradi
popravila, odstranitve vodnega kamna ter preverjanja ali zamenjave protikorozijske zaščitne anode lahko opravi samo
pooblaščena servisna služba. Posebej skrbno upoštevajte napotke za ravnanje ob morebitnih napakah in varno uporabo
toplotne črpalke.
To knjižico shranite, da jo boste lahko pogledali, kadar boste v dvomih glede delovanja ali vzdrževanja.
Navodila za namestitev in uporabo so prav tako na voljo na naših spletnih straneh http://www.gorenje.com ali na nacionalnih
straneh v rubriki servis oziroma podpora.
Vedno lahko pokličete pooblaščene serviserje za občasno vzdrževanje. Na razpolago so Vam s svojimi izkušnjami.
Hranilnik tople vode s toplotno črpalko je izdelan tako, da lahko uporabimo tudi druge vire ogrevanja in sicer:
• kotel centralnega ogrevanja,
• sončno energijo,
• električno grelo.
PODROČJE UPORABE
Tovrstne izvedbe toplotnih črpalk so namenjene predvsem segrevanju potrošne vode v gospodinjstvih in pri drugih porabnikih,
kjer dnevna potrošnja tople vode (50 °C) ne presega 400 do 700 l. Nastavitev temperature na aparatu naj bo takšna, da
zadostuje dejanskim potrebam, priporočljive nastavitve so med 45 in 55°C. Višje nastavitve niso priporočene, saj se pri teh
zmanjša učinkovitost (COP) in podaljšajo časi ogrevanj oz. poveča se št obratovalnih ur. Delovanje toplotne črpalke je
popolnoma avtomatsko.
Aparat mora biti priključen na hišno napeljavo sanitarne tople vode, za svoje delovanje potrebuje električno napajanje. Zaradi
lažje kontrole in menjave magnezijeve anode, vam priporočamo, da nad aparatom pustite zadosti prostora (sl. 1). Drugačna
uporaba od navedene v navodilih za ta aparat ni dovoljena. Aparat ni namenjen uporabi v prostorih, kjer so prisotne korozivne
in eksplozivne snovi. Proizvajalec ne odgovarja za poškodbe nastale zaradi neprimerne vgradnje in neustrezne uporabe, ki ni
v skladu z navodili za montažo in uporabo.
Navodila za uporabo so sestavni in pomemben del izdelka in morajo biti izročena kupcu. Pazljivo preberite opozorila v
navodilih, ker so v njih navedeni pomembni napotki glede varnosti pri instalaciji, uporabi in vzdrževanju.
Navodila shranite za morebitno kasnejšo uporabo.
Oznaka vaše notranje enote - kotla je navedena na napisni ploščici, ki je nameščena na zadnji zgornji strani notranje enote -
kotla ter na zunanji enoti - agregatu ob električni priključnici.
Ko odstranite embalažo, preglejte vsebino. V primeru dvoma se obrnite na dobavitelja. Elementov embalaže (spone, plastične
vrečke, ekspandiran polistirol itd.) ne puščajte na dosegu otrok, ker so to potencialni viri nevarnosti, niti jih ne odložite
kamorkoli v okolje.
Toplotna črpalka ni namenjena uporabi v prostorih, kjer so prisotne korozivne in eksplozivne snovi.
Agregat - zunanjo enoto toplotne črpalke prevažajte v navpičnem položaju, izjemoma jo lahko nagnete do 35° v vse smeri.
Pazite, da med transportom ne poškodujete ohišja in vitalnih delov naprave.
SKLADIŠČENJE IN TRANSPORT
Skladiščenje zunanje enote - agregata mora biti zagotovljeno v navpičnem položaju v suhem in čistem prostoru. Skladiščenje
notranje enote - kotla mora biti zagotovljeno v suhem in čistem prostoru.

4
SL
TEHNIČNE LASTNOSTI APARATA
KLJUČ TIPA NOTRANJE ENOTE
TC 301 SGNE
NE = Notranja enota
G = Vgrajeno grelo
Toplotna črpalka z ločenim agregatom in enim izmenjevalcem
PT prenosnik toplote
1) direktiva 812/2013, 814/2013, EN16147:2011, povprečne podnebne razmere
2) po EN16147:2011
3) po EN12102:2013
4) vstopna temperatura zraka 7°C, 89% vlažnost, voda ogrevana od 10 do 55 °C po EN16147:2011
Vsi v tabeli navedeni tipi notranjih enot so kompatibilni z zunanjo enoto s tipsko oznako TCSZE1NT oz. s tipi zunanjih enot, ki
so navedene na notranji enoti poleg napisne tablice. Uporaba drugih zunanjih enot ni dovoljena.
Tipi TC200SGNE TC201SGNE TC300SGNE TC301SGNE TC306SGNE TC302SGNE
Profil rabe LLXL XL XL XL
Razred energijske učinkovitosti 1) AAAAAA
Energijska učinkovitost ogrevanja vode ηwh 1) %109,1 109,1 109,9 109,9 109,9 109,9
Letna poraba električne energije 1) kWh 938 938 1525 1525 1525 1525
Dnevna poraba električne energije 1) kWh 4,422 4,422 7,093 7,093 7,093 7,093
Nastavljena temperatura termostata °C 55 55 55 55 55 55
Nivo zvokovne moči v notranjih prostorih 3) dB (A) 15 15 15 15 15 15
Nivo zvokovne moči zunanje enote 3) dB (A) 56 56 56 56 56 56
Vrednost smart 000000
Prostornina l202 194 295 276 283 276
Mešana voda pri 40°C V40 2) l259 252 395 370 381 370
Morebitni varnostni ukrepi (sestava,
nameščanje, vzdrževanje) Pri tlačni priključitvi obvezna uporaba varnostnega ventila
Tehnične lastnosti
Čas segrevanja A7 / W10-55 4) h:min 6:48 6:48 10:06 10:06 10:06 10:06
COPDHW A7/W10-55 4) 2,64 2,64 2,69 2,69 2,69 2,69
Moč v stanju pripravljenosti 4) W27 27 27 27 27 27
Hladilno sredstvo R134a R134a R134a R134a R134a R134a
Količina hladiva kg 1,150 1,150 1,150 1,150 1,150 1,150
Potencial globalnega segrevanja 1430 1430 1430 1430 1430 1430
Ekvivalent ogljikovega dioksida t1,645 1,645 1,645 1,645 1,645 1,645
Območje delovanja °C -7 ÷ 35 -7 ÷ 35 -7 ÷ 35 -7 ÷ 35 -7 ÷ 35 -7 ÷ 35
Območje pretokov zraka m3/h 1800 1800 1800 1800 1800 1800
Električne karakteristike
Nazivna električna moč kompresorja W510 510 510 510 510 510
Moč grelcev W2000 2000 2000 2000 2000 2000
Maksimalna priključna moč W2850 2850 2850 2850 2850 2850
Napetost V/Hz 230/50 230/50 230/50 230/50 230/50 230/50
Električno varovanje A16 16 16 16 16 16
Stopnja zaščite pred vlago IP24 IP24 IP24 IP24 IP24 IP24
Hranilnik vode
Protikorozijska zaščita kotla Emajlirano / Mg anoda
Nazivni tlak MPa 0,6 / 0,9 0,6 / 0,9 0,6 / 0,9 0,6 / 0,9 0,6 / 0,9 0,6 / 0,9
Najvišja temperatura vode toplotna črpalka °C 55 55 55 55 55 55
Najvišja temperatura vode električni grelec °C 75 75 75 75 75 75
Priključne mere notranje enote
Višina skupna mm 1300 1300 1690 1690 1690 1690
Širina mm 670 670 670 670 670 670
Globina mm 690 690 690 690 690 690
Priključki na vodovodno omrežje G1 G1 G1 G1 G1 G1
Ogrevana površina PT - spodnji m2/1,45 /2,7 1,6 1,6
Ogrevana površina PT - zgornji m2/////1,0
Priključki izmenjevalca - G1 - G1 G1 G1
Neto/Bruto/Masa z vodo kg 77/89/281 100/112/294 96/108/391 138/150/414 122/134/405 140/152/416
Temperatura grelnega medija v PT °C /5 ÷ 95 /5 ÷ 95 5 ÷ 95 5 ÷ 95
Transportni podatki
Mere embalaže mm 800x800x
1500
800x800x
1500
800x800x
1890
800x800x
1890
800x800x
1890
800x800x
1890

SL
5
NAMESTITEV HRANILNIKA TOPLE VODE S
TOPLOTNO ČRPALKO
Instalacija mora biti izvedena v skladu z veljavnimi predpisi po navodilih proizvajalca. Izvesti jo mora strokovno usposobljen
monter.
Notranja enota - kotel
Notranjo enoto - kotel morate namestiti v prostor, kjer ne zmrzuje. Priporočamo namestitev, ki omogoča čim krajše plinske
povezave.
Sl. 1: Priključne in montažne mere hranilnika [mm]
LEGENDA
PT Prenosnik toplote
HV Dotok hladne vode (modra rozeta)
IM Izstop medija PT (črna rozeta)
CV Cirkulacijski vod (črna rozeta)
VM Vstop medija PT (črna rozeta)
TV Odtok tople vode (rdeča rozeta)
J1 Cev za tipalo
J2 Cev za tipalo
TC200
SGNE
TC201
SGNE
TC300
SGNE
TC301
SGNE
TC306
SGNE
TC302
SGNE
A (mm) 1170 1170 1560 1560 1560 1560
B (mm) 580 580 690 690 690 690
C (mm) /620 /1020 540 540
D (mm) /////910
E (mm) /////360
F (mm) 975 975 1375 1375 1375 1375
H (mm) 1300 1300 1690 1690 1690 1690
I (mm) 615 615 840 840 840 840
J1 (mm) ///790 790 830
J2 (mm) /900 /1300 1300 1300
HV G1 G 1 G1 G 1 G 1 G 1
IM /G 1 /G 1 G 1 G 1
CV G3/4 G3/4 G3/4 G3/4 G3/4 G3/4
VM /G 1 /G 1 G 1 G 1
TV G 1 G 1 G 1 G 1 G 1 G 1

6
SL
Zunanja enota - agregat
Zunanjo enoto - agregat dobro pritrdite v vodoravni položaj s sornikom in matico ø10 ali ø8 na betonski ali čvrst nosilec.
Pri tem upoštevajte spodnja opozorila:
• Če je narejen nadstrešek, ki ščiti enoto pred neposrednimi sončnimi žarki ali dežjem, zagotovite neoviran pretok zraka.
• Zagotovite prostor okrog hrbtne strani in levo od naprave več kot 30 cm.
• Na sprednji strani mora biti več kot 200 cm prostora.
• Na priključni (desni) strani in nad napravo je potrebnih več kot 60 cm prostora.
• V bližini ne smejo biti živali ali rastline, ki bi jih prizadel zrak, ki izhaja iz enote.
• Upoštevajte težo zunanje enote in izberite prostor, kjer hrup in tresljaji niso moteči.
• Izberite takšno mesto, da delovanje zunanje enote ne moti sosedov.
• Če zunanjo enoto - agregat montirate na streho, jo morate izravnati.
• Zagotovite, da je strešna konstrukcija in način pritrditve primeren za namestitev naprave.
• Ob montaži na streho upoštevajte lokalne predpise.
Sl. 2: Montažne mere zunanje enote - agregata
Namestitev odtočnega nastavka
• V odvodno koleno dajte tesnilo, potem odtočni nastavek vstavite v luknjo spodnje posode zunanje enote in obrnite za 90
stopinj, da sklop pritrdite. Na odtočni nastavek priključite podaljšek odtočne cevi (ni priloženo) v primeru odvoda vode iz
zunanje enote med načinom ogrevanja.
Sl. 3: Namestitev odtočnega nastavka
V primeru, da zunanjo enoto - agregat montirate na strešno konstrukcijo ali zunanje stene, lahko to povzroča prekomerni hrup
in tresljaje. V tem primeru lahko pride do povečane hrupnosti med delovanjem aparata. Če je zunanja enota - agregat
montirana direktno na streho obstaja možnost, da zaradi montažnega posega pride do puščanja strehe.
Za zmanjšanje prenosa hrupa in tresljajev preko sten v prostore, kjer bi bilo to moteče (spalnice, prostori za počitek)
upoštevajte naslednje ukrepe:
• predvidite izolacijo stenskega preboja.
• predvidite primerno montažo zunanje enote- agregata.

SL
7
Orodja, potrebna za montažo
• Kazalnik nivoja (libela)
• Vijačnik
• Električni vrtalnik z votlo vrtalno krono (ø65 mm)
• Orodje za robljenje
• Momentni ključi: 15 Nm 1/4" (6,35 mm), 25 Nm 3/8" (9,52mm)
• Ključ (polsklopka)
• Šestrobi ključ ustreznih dimenzij
• Detektor puščanja plina, Vakuumska črpalka, manometrski razdelilnik
• Termometer, Multimeter, Rezilo za cevi, Merilni trak
• Navodila za uporabo
PRIKLJUČITEV NA VODOVODNO OMREŽJE
Priključitev na vodovodno omrežje napravite po označbah za priključke iz predhodnega poglavja (sl. 1).
Na dotočno cev je zaradi varnosti delovanja obvezno treba vgraditi varnostni ventil, ki preprečuje zvišanje tlaka v kotlu za več
kot 0,1 MPa (1 bar) nad nominalnim. Iztočna šoba na varnostnem ventilu mora imeti obvezno izhod na atmosferski tlak. Za
pravilno delovanje varnostnega ventila morate sami periodično izvajati kontrole, po potrebi odstraniti vodni kamen in preveriti,
da varnostni ventil ni blokiran. Ob preverjanju morate s premikom ročke ali odvitjem matice ventila (odvisno od tipa ventila)
odpreti iztok iz varnostnega ventila. Pri tem mora priteči skozi iztočno šobo ventila voda, kar je znak, da je ventil brezhiben. Pri
segrevanju vode v hranilniku tople vode se tlak vode v kotlu zvišuje do meje, ki je nastavljena v varnostnem ventilu. Ker je
vračanje vode nazaj v vodovodno omrežje preprečeno, lahko pride do kapljanja vode iz odtočne odprtine varnostnega ventila.
Kapljajočo vodo lahko speljete v odtok preko lovilnega nastavka, ki ga namestite pod varnostni ventil. Odtočna cev nameščena
pod izpustom varnostnega ventila mora biti nameščena v smeri naravnost navzdol in v okolju, kjer ne zmrzuje.
V primeru, da zaradi neustrezno izvedene inštalacije nimate možnosti, da bi kapljajočo vodo iz varnostnega ventila speljali v
odtok, se lahko kapljanju izognete z vgradnjo ekspanzijske posode na dotočni cevi hranilnika. Volumen ekspanzijske posode
je minimalno 5% volumna hranilnika.
Hranilnik tople vode lahko priključite na hišno vodovodno omrežje brez redukcijskega ventila, če je tlak v omrežju nižji od
predpisanega na napisni tablici. V nasprotnem primeru je potrebno vgraditi redukcijski ventil tlaka, ki zagotavlja, da tlak na
dotoku v hranilnik tople vode ne presega nazivnega.

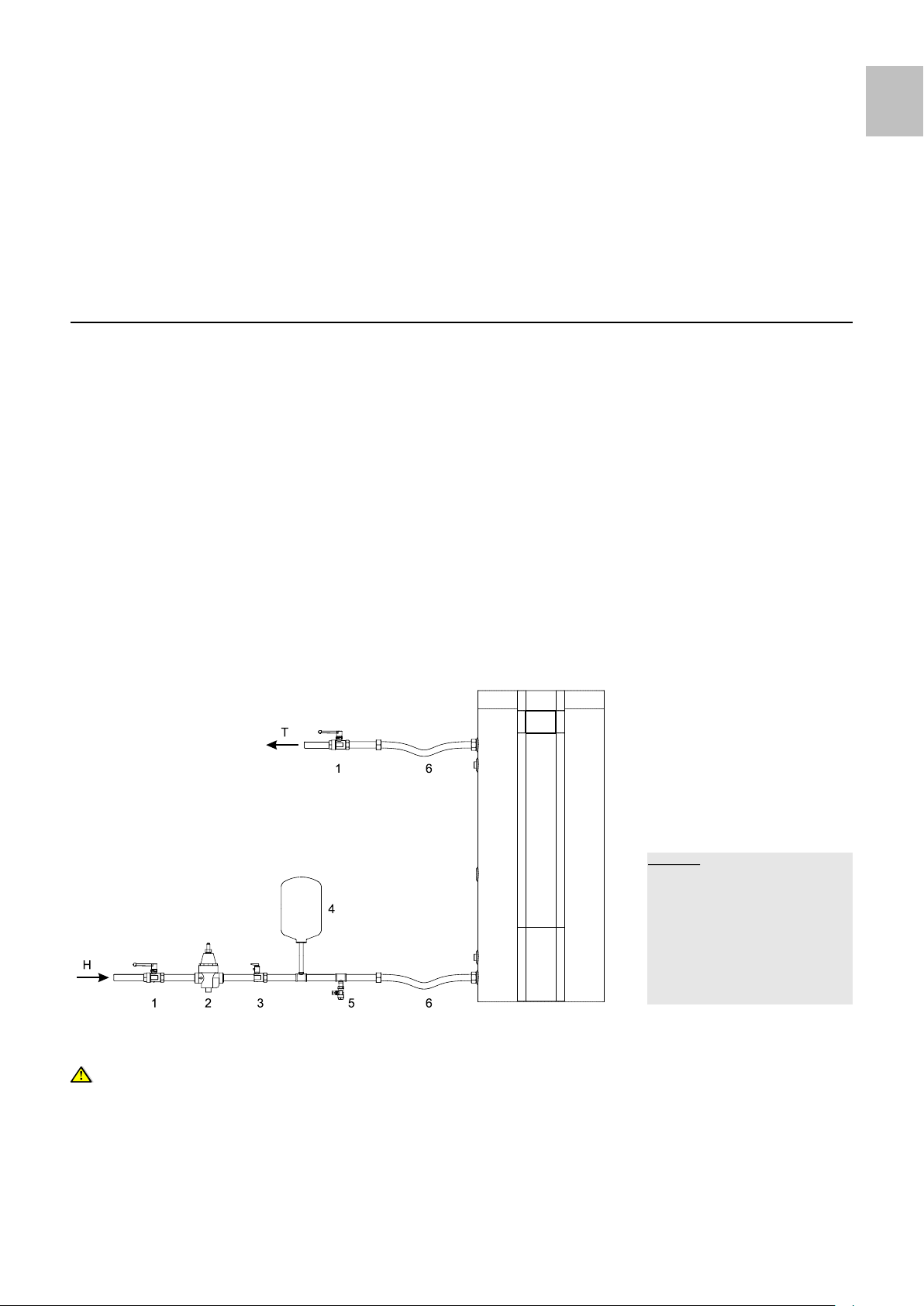

Sl. 4: Zaprti (tlačni) sistem
Toplotna črpalka zaradi nevarnosti poškodbe agregata ne sme delovati brez vode v hranilniku!
LEGENDA
1Zaporni ventil
2Redukcijski ventil tlaka
3Varnostni-protipovratni ventil
4Ekspanzijska posoda
5Izpustni ventil
6Gibljiva cev
HHladna voda
TTopla voda

8
SL
PRIKLJUČITEV NA DRUGE VIRE OGREVANJA
Hranilnik tople vode s toplotno črpalko omogoča pripravo sanitarne vode preko enega ali dveh izmenjevalcev toplote z
različnimi viri energije (npr. centralno ogrevanje, sončna energija, … ).
Možnost povezave hranilnika tople vode z različnimi viri ogrevanja je prikazana na sl. 5.

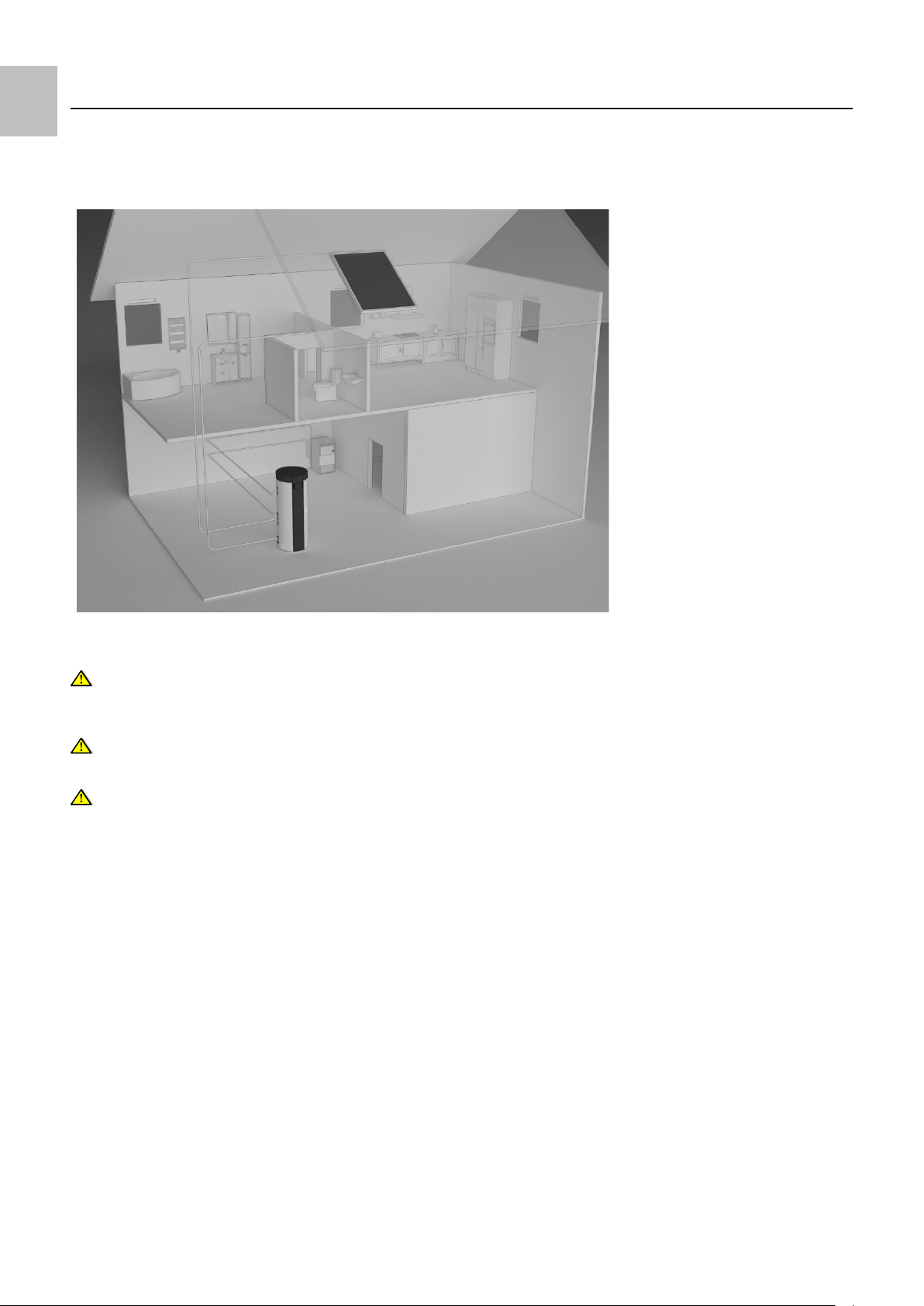

Sl. 5: Priključitev na druge vire ogrevanja
Pri padcu temperature dodatnega vira ogrevanja in pri omogočeni cirkulaciji vode skozi prenosnik toplote, lahko pride do
nenadzorovanega odvzema toplote iz hranilnika vode. Ob priključitvi na druge vire ogrevanja je potrebno poskrbeti za pravilno
izvedbo temperaturne regulacije dodatnega vira.
V primeru priključitve sprejemnikov sončne energije kot zunanji vir toplote mora biti delovanje agregata toplotne črpalke
izključeno. Sicer lahko kombinacija obeh virov privede do pregretja sanitarne vode in s tem posledično do previsokih tlakov.
Cirkulacijski vod privede do dodatnih toplotnih izgub v hranilniku vode.
Namestitev tipal zunanjega vira ogrevanja
Na levi strani hranilnika tople vode sta odprtini J1, J2 (sl. 1), kjer se lahko vstavijo tipala za regulacijo sistemske povezave
hranilnika tople vode z drugimi viri ogrevanja. Maksimalni premer tipala je 8 mm. Dolžina cevi za tipala znaša 180 mm.
Tipalo vstavite v cev in ga fiksirate:
• če boste tipalo namestili v višjo pozicijo, se bo termostat hitreje odzival, obdobja obratovanja obtočne črpalke bodo krajša,
razlika med temperaturo vode v hranilniku in ogrevalnim medijem po izklopu termostata bo višja, posledično bo količina in
temperatura tople vode v hranilniku nižja.
• če boste tipalo namestili v nižjo pozicijo, bodo obdobja obratovanja obtočne črpalke daljša, razlika med temperaturo
ogrevalnega medija in doseženo temperaturo vode v hranilniku nižja, temperatura in s tem količina vode v hranilniku bo zato
višja.

SL
9
PRIKLJUČITEV CEVI ZA HLADILNI MEDIJ
Glavni vzrok za puščanje hladilnega sredstva je slabo opravljeno robljenje. Postopek pravilnega robljenja je naslednji:
Priprava cevi in povezovalnih kablov
• Za plinsko povezavo med zunanjo in notranjo enoto uporabite bakrene cevi s presekom 1/4’’ x 0,6 mm (ø6.35 mm x 0,6 mm)
in 3/8’’ x 0,6 mm (ø9.52 mm x 0,6 mm).
• Izmerite razdaljo med notranjo enoto - kotlom in zunanjo enoto - agregatom.
• Cev z namenskim orodjem odrežite malo daljšo, kot je izmerjena razdalja.
• Povezovalni kabli naj bodo cca 1,0 m daljši od dolžine cevi.
Sl. 6: Priprava cevi
Raziglevanje
• Odstranite vse iglice iz odrezanih delov cevi.
• Bakrene cevi obrnite navzdol, ko odstranjujete iglice, da iglice ne padejo v napeljavo.
Sl. 7: Raziglevanje
Nameščanje matice
• Odstranite matice z zarobkom, ki so montirane na notranji enoti - kotlu in zunanji enoti - agregatu, dajte jih na cevi, s katerih
ste odstranili iglice (ne morete jih namestiti po robljenju).
Sl. 8: Nameščanje matice

10
SL

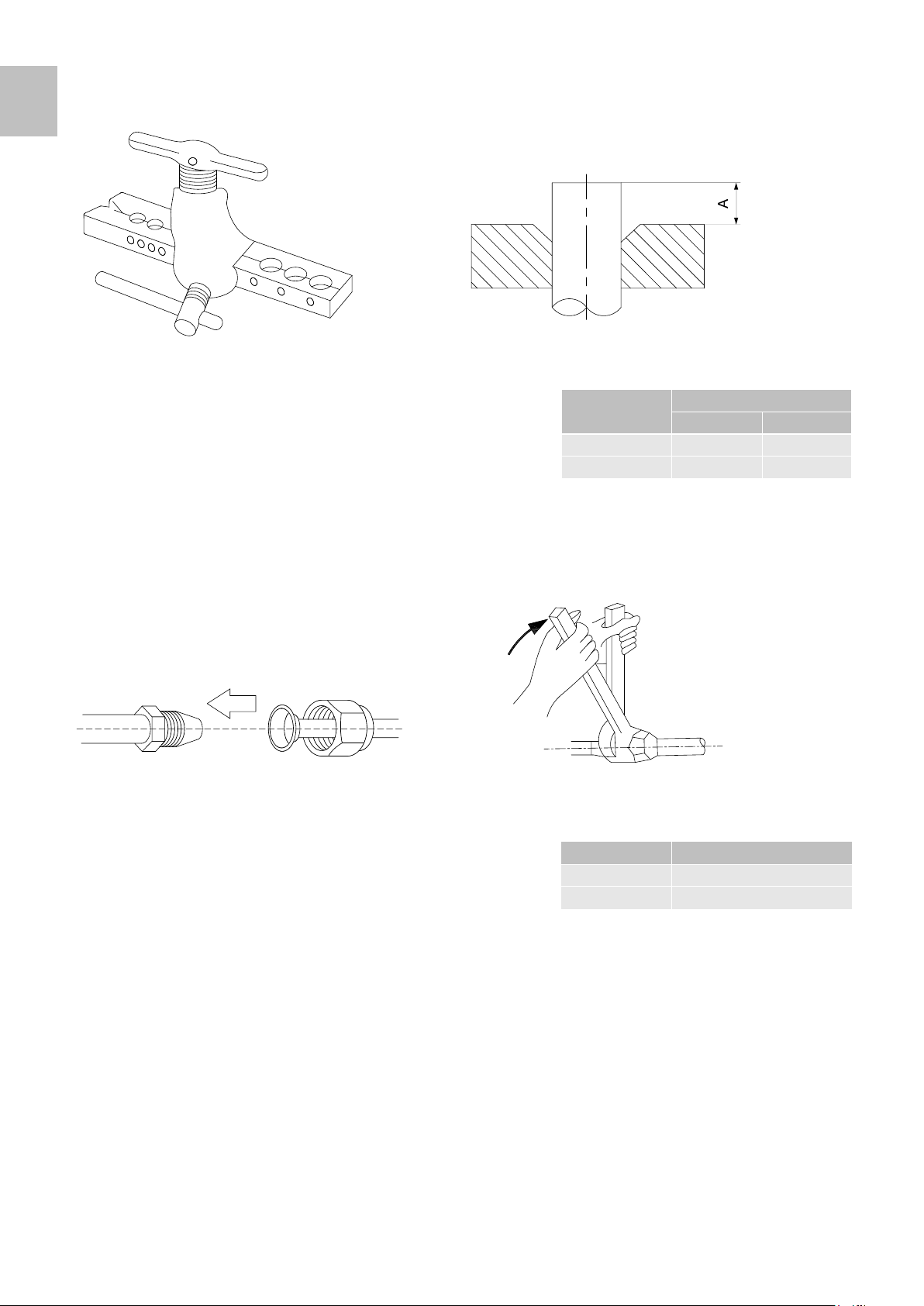

Robljenje
• Bakreno cev močno držite v orodju, mere so prikazane v spodnji tabeli.
Sl. 9: Robljenje
Privijanje priključka
• Poravnajte središče cevi.
• Z roko privijte matice z zavihkom, potem jih privijte s ključem in momentnim ključem, kot je prikazano na sl. 10.
Sl. 10: Privijanje priključka
Opozorilo!
Prekomerni pritezni moment lahko prelomi matico, odvisno od pogojev
montaže.
A [mm]
Zunanji premer Max. Min.
1/4’’ (Ф6.35 mm) 1,3 0,7
3/8’’ (Ф9.52 mm) 1,6 1,0
Zunanji premer Nazivni pritezni moment [Nm]
1/4’’ (Ф6.35 mm) 16
3/8’’ (Ф9.52 mm) 26

SL
11
VAKUMIRANJE
Zrak in vlaga imata v hladilnem sistemu neželene učinke, ki so navedeni spodaj:
• Dviganje tlaka sistema.
• Povečanje delovnega toka.
• Znižanje učinkovitosti ogrevanja.
• Vlaga lahko zamrzne v hladilni napeljavi in blokira kapilare.
• Voda lahko povzroči korozijo na delih hladilnega sistema.
Zaradi tega je potrebno notranjo enoto - kotel in napeljavo med notranjo in zunanjo enoto - agregatom pregledati, če spušča z
tlačnim preizkusom in odstraniti iz sistema vse tujke, ter vlago.
Odstranjevanje zraka z vakuumsko črpalko
Preverite, če so vse cevi (tako na tekočinski, kot plinski strani) med notranjo in zunanjo enoto pravilno priključene in če je
izvedena vsa električna napeljava za preizkusno delovanje. Odstranite pokrove delovnih ventilov tako na tekočinski kot plinski
strani zunanje ter notranje enote. Delovni ventili tako na tekočinski kot plinski strani na zunanji enoti - agregatu ostanejo zaprti
na tej stopnji. Na notranji enoti – kotlu je potrebno na tej stopnji ventile (C, D) odpreti!
Dolžina cevi in količina hladilnega sredstva:
Če prestavite zunanjo enoto - agregat na drugo mesto, praznjenje opravite z napravo za zajemanje hladilnega sredstva.
Preverite, da je hladilno sredstvo, dodano v hladilni sistem v vsakem primeru v tekočem stanju.
Dopolnjevanje s hladilnim sredstvom je potrebno izvesti na nizkotlačnem servisnem ventilu v zunanji enoti -
agregatu. Dopolnjevanje lahko izvede samo strokovno usposobljena oseba.
Opozorilo pri delu z zapornim ventilom
• Steblo ventila odpirajte, dokler ni obrnjeno proti čepu. Ne poskušajte ga še bolj odpreti.
• Pokrov stebla ventila dobro pritrdite s ključem ali podobnim orodjem.
• Pritezni moment pokrova stebla ventila (glej tabelo priteznih momentov).
Sl. 11: Povezava med notranjo in zunanjo enoto Sl. 12: Ventil
Uporaba vakumske črpalke
(Pri metodi, kjer se uporablja manometerski razdelilnik, glejte njegova navodila)
• Ventila C in D sta odprta!
• Do konca privijte matice A, B, C in D, priključite polnilno cev manometerskega razdelilnika na servisnemu ventilu notranje
enote - kotla.
• Priključite centralni priključek na manometerskem setu na vakuumsko črpalko.
• Popolnoma odprite ročico Lo na manometerskem razdelilniku.
• Vključite vakuumsko črpalko.
• Ko je praznjenje končano, popolnoma zaprite ročico Lo na manometerskem razdelilniku in izklopite delovanje vakuumske
črpalke.
• Praznjenje naj traja 25 minut ali več in preverite, če manometerski razdelilnik kaže – 76 cm Hg (- 1 bar)
• Obrnite steblo zapornega ventila B za približno 45 ° v nasprotno smer urnih kazalcev za 6 ~ 7 sekund; ko začne plin izhajati,
ponovno zaprite zaporni ventil B.
• Preverite, če je prikaz tlaka na manometerskem razdelilniku nekoliko višji od atmosferskega tlaka.
• Odstranite polnilno cev iz servisnega ventila notranje enote - kotla.
• Popolnoma odprite stebli A in B zapornih ventilov.
• Dobro privijte pokrov zapornega ventila.
Dolžina priključne cevi Dodatna količina hladilnega sredstva
manj kot 5 m 150 g
5 do 8 m 150 g + (dolžina cevi [m] – 5 [m]) x 20 g

12
SL
PRIKLJUČITEV NA ELEKTRIČNO OMREŽJE
Priključitev toplotne črpalke na električno omrežje mora potekati v skladu s standardi za električne napeljave. Med notranjo
enoto - kotlom in trajno inštalacijo mora biti vgrajena priprava za ločitev vseh polov od električnega omrežja v skladu z
nacionalnimi inštalacijskimi predpisi.

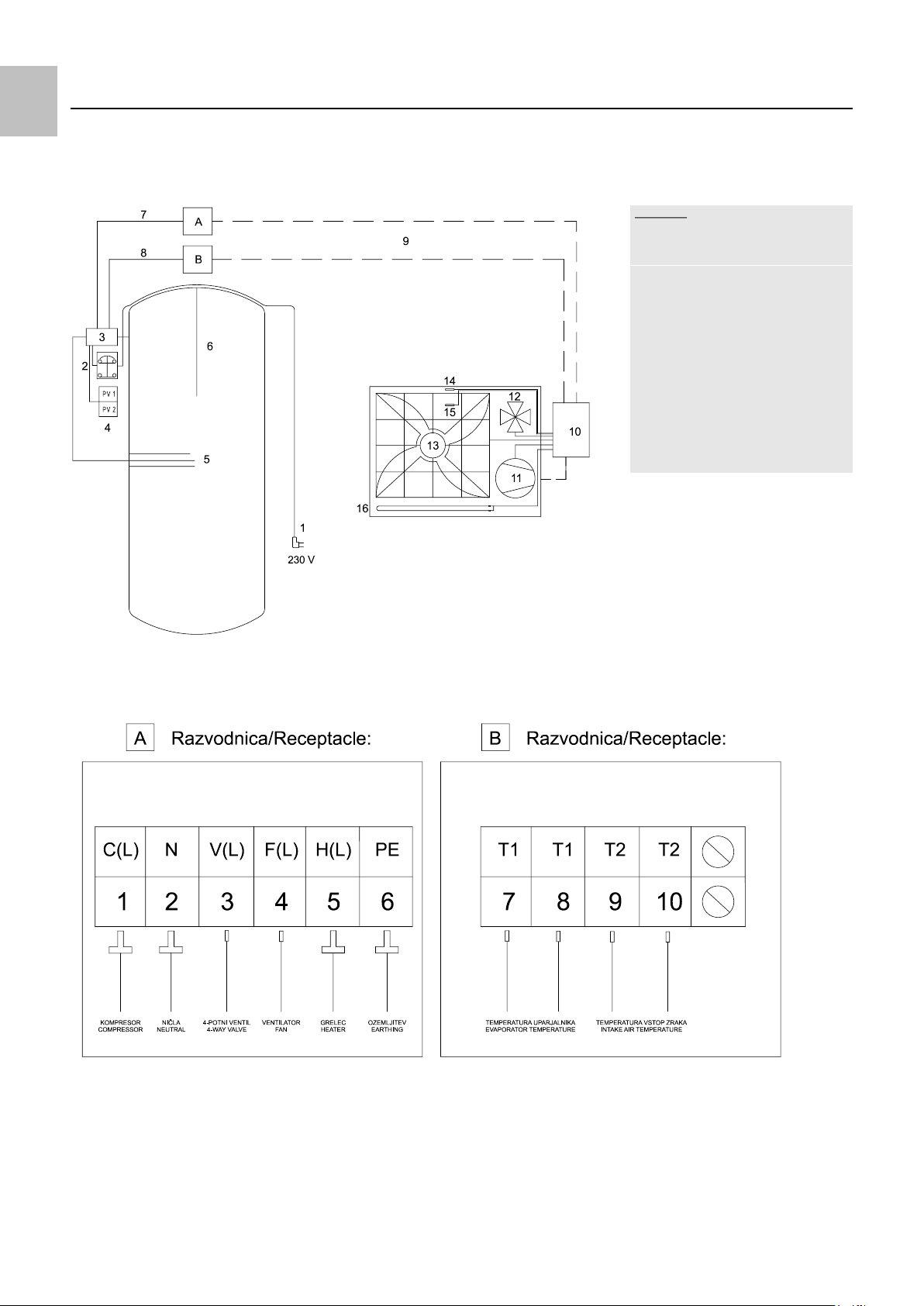

Sl. 13: Električna shema
Notranja enota - priključni terminali v razvodnicah
Sl. 14: Priključni terminali v razvodnicah A in B
Povezava notranje enote – kotla in zunanje enote – agregata
• K črpalki je priložen povezovalni signalni kabel za povezavo zunanje enote - agregata in notranje enote - kotla, kateri
prenaša informacijo iz temperaturnih senzorjev.
• Napajalni kabel za povezavo med notranjo enoto - kotlom in zunanjo enoto - agregatom ni priložen! Kabel mora zadoščati
minimalni kakovosti H05RN-F s presekom od 1,0 do 1,5 mm2.
• Na zunanji strani naj bodo povezovalni kabli dodatno zaščiteni pred atmosferskimi vplivi in drugimi potencialnimi
nevarnostmi.
LEGENDA
1Priključni kabel
2Termična varovalka
3Elektronski regulator
4Priključna sponka PV funkcije
5Grelci (2x1000W)
6Temperaturno tipalo kotla
7Krmilna povezava
8Senzorska povezava
9Zunanja povezava med enotami
10 Priključni terminal zunanje enote (pod
pokrovom)
11 Kompresor
12 4-potni ventil
13 Ventilator
14 Senzor temperature zraka
15 Senzor temperature uparjalnika
16 Grelec zunanje enote

SL
13
Priključitev kabla na notranjo enoto
• Kable priključite na priključne sponke, kot je označeno s številkami na priključni letvi notranje enote.

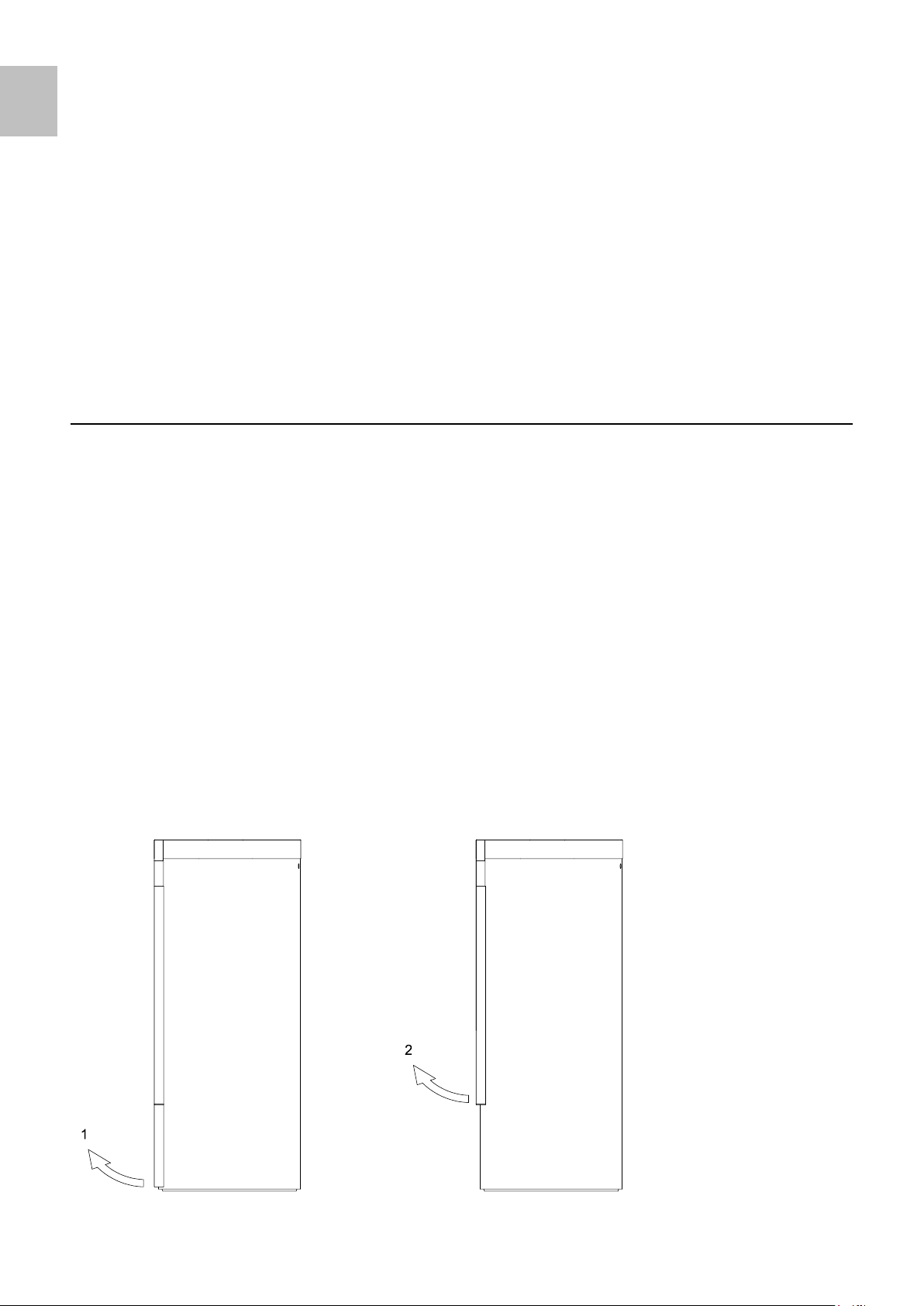

Sl. 15: Odstranitev zaščitnega pokrova notranje enote
Priključitev kabla na zunanjo enoto
• Odvijte vijak in z zunanje enote snemite pokrov električne upravljalne plošče.
• Kable priključite na priključne sponke, kot je označeno s številkami na priključni letvi zunanje enote.
• S kabelsko sponko pritrdite kabel na upravljalno ploščo.
• Da preprečite vstop vode, naredite zanko s priključnim kablom, katera omogoča, da kapljice vode katere nastajajo na kablu
vedno odtečejo stran od enote.
• Vodnike na zunanji enoti lahko menja le proizvajalec, njegov serviser ali pooblaščena oseba!
Sl. 16: Odstranitev zaščitnega pokrova zunanje enote
TEST DELOVANJA
Preizkus električne varnosti
Ko zaključite z montažo, opravite preizkus električne varnosti:
1. Izolacijska upornost
Izolacijska upornost mora biti večja od 2 MΩ.
2. Ozemljitev
Po ozemljitvi zmerite upornost ozemljitve z vizualnim zaznavanjem in preizkusno napravo odpornosti ozemljitve.
3. Preizkus odvodnih tokov (izvedeno med preizkusnim delovanjem)
Med preizkusnim delovanjem, ko končate z montažo, lahko serviser uporabi tipalo napetosti in multimeter, da izvede preizkus
odvodnih tokov. Če se pojavijo odvodni tokovi, napravo takoj izklopite. Preglejte in iščite rešitev, dokler enota ne deluje
pravilno.
Pregled puščanja plina
1. Način z milnico
Milnico ali nevtralno čistilno sredstvo nanesite z mehko ščetko na priključek notranje enote ali priključke zunanje enote, da
preverite puščanje priključnih točk napeljave. Če se pojavijo mehurčki, cevi puščajo.
2. Detektor puščanja
Za kontrolo puščanja uporabite detektor puščanja.

14
SL
Preizkusno delovanje
Ko opravite preizkus puščanja plina na priključkih maticah z zavihkom in pregled električne varnosti, opravite preizkusno
delovanje.
Pred električno priključitvijo notranjo enoto - kotel napolnite z vodo.
Preglejte, če so vse cevne in električne napeljave pravilno priključene.
Zagotovite, da so delovni ventili na plinski in tekočinski strani popolnoma odprti.
Preizkusno delovanje mora trajati približno 30 minut.
UPRAVLJANJE TOPLOTNE ČRPALKE
Toplotno črpalko upravljate preko LCD zaslona občutljivega na dotik (sl. 17). S pritiskom kjerkoli na zaslon se le-ta osvetli. Pri
osvetljenem zaslonu so polja za upravljanje aktivna.
Po priključitvi toplotne črpalke na vodovodno in električno omrežje, ter z vodo napolnjenim kotlom, je le-ta pripravljena na
delovanje. Toplotna črpalka segreva vodo v območju 10 °C - 55 °C. Od 55 °C - 75 °C vodo segreva električni grelec.

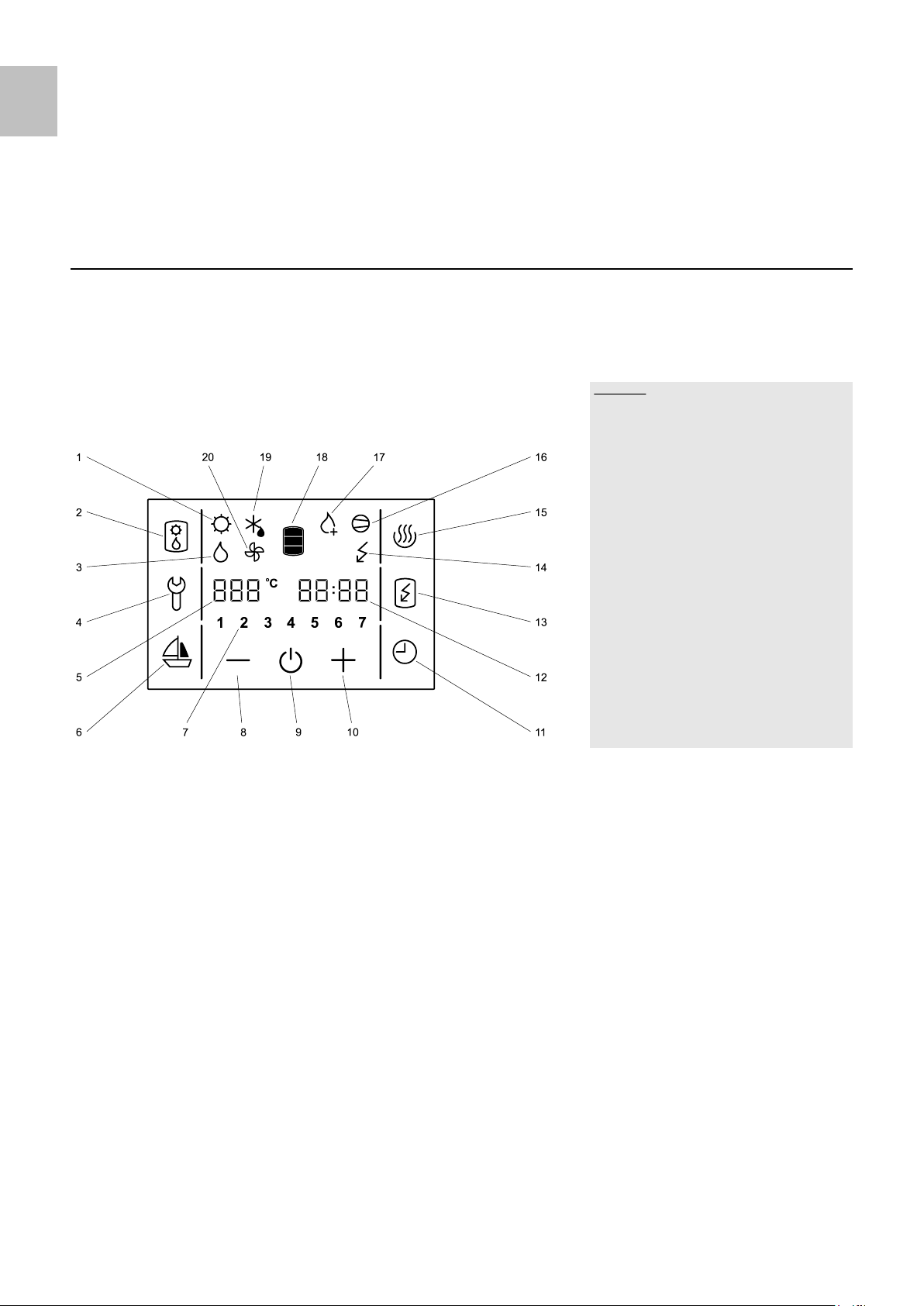

Sl. 17: Zaslon za upravljanje
Vklop / izklop toplotne črpalke
• Za vklop toplotne črpalke pritisnite na polje 9.
Pri zagonu aparata se najprej vklopi ventilator, ta deluje 1 minuto (prikazan je simbol 20). Če je temperatura vstopnega zraka
primerna, krmilnik vklopi še kompresor in toplotna črpalka deluje v normalnem režimu (prikazana sta simbola 16 in 20).
Toplotna črpalka je vklopljena, zaslon je neosvetljen.
V 60 sekundah po zadnjem pritisku kjerkoli na zaslonu, se osvetlitev zaslona ugasne, kar ne vpliva na delovanje toplotne
črpalke. Prvi pritisk kjerkoli na zaslonu, ponovno aktivira osvetlitev zaslona.
V primeru poskusa vklopa pri nižjih temperaturah poglejte poglavje "Delovanje pri nižjih temperaturah".
• Z daljšim pritiskom na polje 9, toplotno črpalko izklopite.
Aparat ne deluje, na zaslonu je vidno le polje 9. (Če boste toplotno črpalko za dalj časa izklopili, morate ob nevarnosti
zamrznitve vodo iz nje iztočiti).
Zaščita pri izpadu električne energije
V primeru izpada električne energije ostanejo podatki o nastavitvah shranjeni nekaj ur.
Po ponovnem zagonu deluje toplotna črpalka v enakem režimu, kot je bil pred prekinitvijo napajanja.
Delovanje pri nižjih temperaturah
Pri zagonu aparata se najprej vklopi ventilator (prikazan je simbol 20). Če je temperatura vstopnega zraka nižja od -7 °C se
ventilator izklopi. Za segrevanje sanitarne vode se vklopi grelec. Toplotna črpalka deluje v rezervnem režimu (prikazan je
simbol 14). Možnost preklopa na normalni režim delovanja se ciklično preverja. Če je temperatura vstopnega zraka višja od
-7°C preide toplotna črpalka v normalen režim delovanja (prikazana sta simbola 16 in 20). Grelec se izklopi. Toplotna črpalka
je vklopljena, zaslon je neosvetljen.
LEGENDA
1Signalizacija delovanja PV funkcije
2Vklop prezračevanja /
Vklop rezervnega režima
3Signalizacija delovanja rezervnega režima
4Indikacija, pregled napak delovanja, vstop v
servisni meni
5Prikaz in nastavitev temperature v °C
6Vklop in nastavitev programa dopust
7Prikaz dneva v tednu
(1.. ponedeljek, …, 7.. nedelja)
8Zmanjševanje vrednosti
9Vklop / izklop toplotne črpalke
10 Povečevanje vrednosti
11 Vklop in nastavitev časovnih načinov delovanja
12 Prikaz in nastavitev časa
13 Vklop pospešenega gretja "TURBO"
14 Signalizacija delovanja grelca
15 Vklop gretja na najvišji temperaturni nivo
16 Signalizacija delovanja kompresorja
17 Signalizacija delovanja protilegionelnega
programa
18 Prikaz količine tople vode
19 Signalizacija odtaljevanja
20 Signalizacija delovanja ventilatorja

SL
15
Pri nižjih temperaturah zraka se po potrebi sproži cikel odtaljevanja uparjalnika. Na zaslonu se prižge simbol 19. Polja 2, 4, 6,
11, 13 in 15 so neaktivna. Odtaljevanje traja dokler niso doseženi pogoji za normalno delovanje toplotne črpalke.
Po uspešnem odtaljevanju se toplotna črpalka povrne v normalno delovanje. (prikazana sta simbola 16 in 20).
Če je odtaljevanje neuspešno, krmilnik javi napako. Polje 4 na zaslonu začne utripati, spremljajo ga opozorilni piski. V polju 12
se izpiše koda napake E247, izvede se avtomatski preklop na ogrevanje z električnim grelcem. Na zaslonu je prikazan simbol
14. Kodo napake lahko v vsakem trenutku zbrišete s pritiskom na polje 4. V polju 12 je ponovno prikazan čas.
Nastavitev časa in dneva v tednu
• Za daljši čas pritisnite na polje 12, dokler se v polju 7 ne prikaže utripajoča številka dneva v tednu.
• S pritiskom na polje + ali – nastavite št. dneva v tednu (1.. ponedeljek, …, 7.. nedelja).
• Ponovno pritisnite na polje 12 (prikaže se utripajoče nastavljena ura).
• S pritiskom na polje + ali – nastavite uro (s pritiskom za dalj časa na polje + ali – nastavitev pospešite).
• Ponovno pritisnite na polje 12.
• Prikažejo se utripajoče nastavljene minute.
• S pritiskom na polje + ali – nastavite minute (s pritiskom za dalj časa na polje + ali – nastavitev pospešite).
• Nastavitev je shranjena s ponovnim pritiskom na polje 12, oziroma ko polje 12 preneha utripati.
Sl. 18: Nastavitev temperature, vklop načina " TURBO" in "HOT"
Nastavitev temperature
• Pritisnite na polje 5 (prikaže se utripajoče nastavljena temperatura).
• S pritiskom na polje + ali – spreminjate nastavitev temperature od 10 do 75 °C, tovarniška nastavitev je ekonomična
temperatura 55 °C.
• Nastavitev je shranjena s ponovnim pritiskom na polje 5, oziroma ko polje 5 preneha utripati. Na zaslonu se čez nekaj
sekund prikaže dejanska temperatura. Nastavitev temperature na aparatu naj bo takšna, da zadostuje dejanskim potrebam,
priporočljive nastavitve so med 45 in 55 °C. Višje nastavitve niso priporočljive, saj se iznad teh temperatur vključijo
električna grela, kar zmanjšuje učinkovitost sistema.
• Ob izpadu omrežne napetosti se ohrani zadnja shranjena vrednost.
Vklop načina delovanja "TURBO"
• V kolikor v kratkem času potrebujete več tople vode kot jo lahko sproti ogreje toplotna črpalka, na zaslonu pritisnite polje 13
(vklop "TURBO" delovanja). Hkrati delujeta toplotna črpalka in električni grelec. Na zaslonu so prikazani simboli 14, 16 in 20.
Ko temperatura doseže 55 °C se črpalka povrne v delovanje pred vklopom "TURBO" načina delovanja.
Vklop načina delovanja "HOT"
• Če želite vodo segreti na maksimalno temperaturo 75 °C na zaslonu pritisnite polje 15. Toplotna črpalka bo segrela vodo do
55 °C. Na zaslonu sta prikazana simbola 16 in 20. Ko temperatura v kotlu doseže 55 °C se vključi električni grelec, ki bo
segrel vodo do 75 °C. Na zaslonu je prikazan simbol 14. Ko temperatura doseže 75 °C se črpalka povrne v delovanje pred
vklopom "HOT" načina delovanja.
Prikaz vsebnosti tople vode v toplotni črpalki
Na polju 18 je prikazan simbol:
• - ni tople vode
• - manjša količina tople vode
• - večja količina tople vode
Nastavitev načina delovanja dopust
V načinu delovanja dopust nastavite število dni (maksimalno 100), ko naj toplotna črpalka vzdržuje minimalno temperaturo
vode (pribl. 10 °C).
• Za dalj časa pritisnite na polje 6 (polji 5 in 6 pričneta utripati).
• S pritiskom na polje + ali – nastavite število dni dopusta, ki jih prikazuje polje 5.

16
SL
• S ponovnim pritiskom na polje 6, oziroma ko polje 6 preneha utripati se nastavljeno število dni shrani.
• Če nastavite vrednost na 000, potem po potrditvi nastavitve toplotna črpalka preide v normalni način delovanja, osvetlitev
polja 6 se ugasne.
• Po preteku nastavljenega števila dni toplotna črpalka preide v predhodno nastavljeni način delovanja, osvetlitev polja 6 se
ugasne.
Nastavitev časovnega načina delovanja
V časovnem načinu delovanja nastavite čas vklopov in izklopov gretja vode. Za vsako kombinacijo časovnega obdobja je
možno nastaviti do tri časovne periode v katerih toplotna črpalka ne bo segrevala vode.
a) Nastavitev časovnih period
• Za dalj časa pritisnite na polje 11 (polji 7 in 11 pričneta utripati).
• S pritiskom na polje + ali – izbirate med tremi kombinacijami časovnih načinov delovanja:
- časovni način delovanja toplotne črpalke za ves teden (v polju 7 utripajo številke 1 do 7),
- časovni način delovanja za obdobje od ponedeljka do petka in od sobote do nedelje (v polju 7 utripajo številke 1 do 5 in
nato številki 6 in 7),
- časovni način delovanja za vsak posamezen dan (v polju 7 utripajo posamezne številke 1 do 7). Za izbor posameznega
dneva v tednu pritisnite na polje + ali – .
• Za nastavitev časa pritisnite polje 12.
• Na polju 5 se prikaže napis 1OF, polje 12 utripa.
• S pritiskom na polje + ali – nastavite čas izklopa toplotne črpalke.
• Ponovno pritisnite na polje 12.
• Na polju 5 se prikaže napis 1ON, polje 12 utripa.
• S pritiskom na polje + ali – nastavite čas vklopa toplotne črpalke.
• S ponovnim pritiskom na polje 12 lahko po zgornjem postopku nastavite tudi drugo in tretjo periodo.
• V primeru, da ne boste nastavljali druge in tretje periode, nastavitev potrdite s pritiskom na polje 11 oziroma počakajte, da
polje 12 preneha utripati ter se nastavitev samodejno shrani.
• V primeru nastavljanja druge in tretje periode, nastavite začetke ter konce period 2 in 3 ter nastavitev potrdite po zgornjem
postopku s pritiskom na polje 11 oziroma počakajte, da polje 12 preneha utripati ter se nastavitev samodejno shrani.
• V primeru nastavljanja časovnega načina delovanja "za vsak posamezen dan v tednu" oz. "za obdobje od ponedeljka do
petka in od sobote do nedelje" je potrebno nastaviti vse 3 časovne periode po zgoraj opisanem postopku.
b) Vklop, izklop časovnika
• S pritiskom na polje 11 vklopite nastavljen časovni način delovanja.
• Toplotna črpalka segreva vodo v periodah ON (glede na nastavljeno temperaturo), v periodah OFF vode ne segreva.
• S ponovnim pritiskom na polje 11 izklopite nastavljen časovni način delovanja.
Sl. 19: Časovne periode
Dostop do servisnega nivoja
• Z daljšim pritiskom na polje 4 na prikazovalniku sl. 17, se vklopi funkcija »servisni režim«.
• Pojavi se vstopni meni z napisom code v polju CLOCK, za vnos servisne kode (polja FN1, FN2, FN3, FN4, FN5 in FN6),
predstavljajo števila 1, 2, 3, 4, 5, 6 za vnos kode.
Sl. 20: Prikaz polj na prikazovalniku
• Če 10 s ni pritisnjeno nobeno polje se avtomatsko vrne iz menija v predhodno delovanje.
• Če je koda vpisana nepravilno, sledi avtomatski izhod iz vstopnega menija.
• Ob pravilnem vnosu kode, se prikaže prvi parameter, kjer številka na desni predstavlja zaporedno število parametra, na levi
pa je njegova vrednost.
• Prvi parameter :00 je verzija programske kode in je zgolj informativne narave.
• S pritiskom na desno številko (polje CLOCK na sl. 20) se prestavi na naslednji parameter.

SL
17
Struktura servisnega nivoja
Na sl. 21 je predstavljena struktura razdelitve servisnih nivojev.
Sl. 21: Struktura razdelitve servisnega nivoja
Inštalaterski nivo (koda 1166)
Po pravilnem vnosu kode za inštalaterski meni je omogočen dostop do naslednjih parametrov:
• :00 verzija programske kode
• :21 nastavitev hitrosti ventilatorja 20, 25, ..., 95, 100 (funkcija je neaktivna)
• :27 nastavitev nizko temperaturnega delovanja YES/NO (obvezna nastavitev: YES)
• :34 vklop PV funkcije YES/NO
• :39 nastavitev intervala vklopa protilegionelnega programa
• :40 vklop prepihavanja YES/NO (obvezna nastavitev: NO)
• :45 izbira prikaza temperature v °C ali °F
Vklop PV funkcija (fotovoltaika) (parameter :34)
Yes – funkcija je aktivirana
No – funkcija je deaktivirana
Protilegionelni program (parameter :39)
• Ko je izbran parameter (:39), se s pritiskom na (+) ali (-) nastavi ponovljivost vklopa protilegionelnega programa (0 do 60 dni).
Na levi strani (polje 5) se izpisuje številčna vrednost nastavitve. Ko je želena ponovljivost vklopa protilegionelnega programa
nastavljena, se po kratki časovni zakasnitvi samodejno shrani, oziroma se shrani po pritisku polja 4. Če je vrednost parametra
(:39) nastavljena na 0 je protilegionelni program izključen.
• Tovarniška nastavitev vklopa protilegionelnega programa: vsakih 14 dni delovanja toplotne črpalke, če v preteklem 14-
dnevnem obdobju temperatura vode ni vsaj 1 uro nepretrgoma presegala 65 °C.
• Protilegionelni program deluje samo pri vključeni toplotni črpalki. Ko je aktiviran je prikazan simbol 17.
• Protilegionelni program lahko vklopite ročno s pritiskom na polje 15.
• Izvajanje protilegionelnega programa je možno prekiniti z izklopom črpalke na polju 9.
Opozorilo: po segrevanju v protilegionelnem programu je temperatura vode v kotlu 65 °C ali več ne glede na
nastavljeno temperaturo na aparatu.
Rezervni režim
• Vklop funkcije je mogoč z daljšim pritiskom na polje 2.
• Rezervni režim predstavlja način delovanja z greli in se uporabi takrat, ko se na agregatnem delu zazna kakšna napaka
delovanja. Voda se segreva z greli do nastavljene temperature.
• Izklop funkcije je mogoč z daljšim pritiskom na polje 2.
• Simbol 3 je viden.
• V primeru uporabe rezervnega režima je nemudoma potrebno kontaktirati servis.
Signalizacija delovanja
Protilegionelnega programa:
• program vključen – kontrolno polje 17 je prikazano
• program izključen – kontrolno polje 17 ni prikazano
Električnega grelca:
• grelec vklopljen – kontrolno polje 14 je prikazano
• grelec izklopljen – kontrolno polje 14 ni prikazano
Toplotne črpalke:
• toplotna črpalka segreva vodo – kontrolno polje 16 je prikazano
• toplotna črpalka ne segreva vode – kontrolno polje 16 ni prikazano

18
SL
Vklopa/izklopa:
• toplotna črpalka vključena – poleg polja 9 so na zaslonu vidna tudi druga polja
• toplotna črpalka izključena – na zaslonu je vidno le polje 9
Odtaljevanja:
• toplotna črpalka je v režimu odtaljevanja – kontrolno polje 19 je prikazano
• toplotna črpalka ni v režimu odtaljevanja – kontrolno polje 19 ni prikazano
Vklop/ izklop ventilatorja:
• ventilator deluje – kontrolno polje 20 je prikazano
• ventilator ne deluje – kontrolno polje 20 ni prikazano
Vklop prezračevanja – prisilni vklop ventilatorja zunanje enote (kratek pritisk na polje 2):
• vklop prezračevanja – kontrolno polje 2 je prikazano
Vklop rezervnega načina (dolg pritisk na polje 2):
• rezervni režim vklopljen – kontrolno polji 3 je prikazano
• rezervni režim izklopljen – kontrolno polje 3 ni prikazano
FUNKCIJA PV (PHOTOVOLTAIC)
• V primeru sklenjenega breznapetostnega kontakta med sponkama 1 in 2 je PV funkcija aktivna (sl. 24).
• V primeru sklenjenega breznapetostnega kontakta med sponkama 1 in 2 je na zaslonu je prikazano polje 1.
• Za sklenitev breznapetostnega kontakta je potrebno s fotovoltaiko zagotoviti 800W električne moči.
• Tovarniško je funkcija nastavljena kot neaktivna.
• Funkcija se aktivira v inštalacijskem meniju z nastavitvijo parametra 34.
• Funkcija ima prioriteto pred časovno nastavitvijo delovanja!
• Funkcija ne vpliva na varnostni vklop.
• V primeru protelegionelnega načina delovanja se izvede protiegionelni cikel neglede na stanje kontakta.
Delovanje funkcije (v primeru, da je funkcija aktivirana):
• Kontakt sklenjen in je dovoljeno delovanje toplotne črpalke. Toplotna črpalka segreva vodo do maksimalne temperature
segrevanja TČ (glej tabelo tehničnih podatkov). Grelec se ne aktivira.
• Kontakt razklenjen in je dovoljeno delovanje toplotne črpalke. Toplotna črpalka vzdržuje temperaturo vode 40°C.
Snemanje EPP servisnega pokrova
Modeli TC30XXXX
1. S potegom na spodnji strani odstranimo krajši del EPP servisnega pokrova.
2. S potegom na spodnji strani odstranimo daljši del EPP servisnega pokrova. Ponovna namestitev poteka v nasprotnem
vrstnem redu.
Modeli TC20XXXX
Glej točko 2, ki je navedena pri modelih TC30XXXX.
Sl. 22: Snemanje EPP servisnega pokrova

SL
19
Priklop zaznavanja PV (photovoltaic)
Povezavo PV modula na toplotno črpalko sme priključiti le za to usposobljen strokovnjak. Na zadnji strani toplotne črpalke, pod
priključno vrvico, je pripravljena uvodnica za priključitev PV funkcije. Mesto uvodnice je prikazano na sl. 23. Za priključitev
uporabite priključno vrvico minimalnega preseka vodnikov vsaj 0,5 mm2 (H05VV-F 2G 0,5 mm2) in maksimalnim zunanjim
presekom 10mm, zato morate odstraniti EPP servisni pokrov. Način odstranitve je opisan v predhodnem poglavju.
Sl. 23: Mesto uvodnice za priklop zaznavanja PV (photovoltaic)
Priključno vrvico priključite na vrstno sponko, ki se nahaja pod upravljalno enoto. Mesto priključitve je označeno z oznako PV.
Uporabite mesti 1 in 2.
Sl. 24: Priklop zaznavanja PV (photovoltaic)

20
SL
UPORABA IN VZDRŽEVANJE
Po priključitvi na vodovodno omrežje ter druge vire ogrevanja je hranilnik tople vode s toplotno črpalko pripravljen za uporabo.
Kadar obstaja nevarnost, da bo voda v hranilniku tople vode zmrznila, jo morate iz njega iztočiti. Pri tem odpremo ročico za
toplo vodo na eni od mešalnih baterij, ki je priključena na hranilnik tople vode. Vodo iz hranilnika tople vode izpustimo skozi za
to predviden izpustni ventil na dotočni cevi.
Zunanjost toplotne črpalke čistite z mehko krpo in blagimi tekočimi čistili. Ne uporabljajte čistil, ki vsebujejo alkohol ali
abrazivna sredstva. V primeru, da je toplotna črpalka izpostavljena prahu se lahko dokaj hitro zamašijo lamele uparjalnika, kar
škodljivo vpliva na njeno delovanje.
Z rednimi servisnimi pregledi boste zagotovili brezhibno delovanje in dolgo življenjsko dobo hranilnika tople vode s toplotno
črpalko. Garancija za prerjavenje kotla velja le, če ste izvajali predpisane redne preglede izrabljenosti zaščitne anode.
Obdobje, med posameznimi rednimi pregledi, ne sme biti daljše od 36 mesecev. Pregledi morajo biti izvedeni s strani
pooblaščenega serviserja, ki Vam pregled evidentira na garancijskem listu proizvoda. Ob pregledu preveri izrabljenost
protikorozijske zaščitne anode in po potrebi očisti vodni kamen, ki se glede na kakovost, količino in temperaturo porabljene
vode nabere v notranjosti hranilnika. Servisna služba vam bo po pregledu hranilnika tople vode glede na ugotovljeno stanje
priporočila tudi datum naslednje kontrole.
Kljub skrbni proizvodnji in kontroli lahko pride pri delovanju toplotne črpalke do določenih težav in napak, katere mora
praviloma odpraviti pooblaščeni serviser.
Pred prijavo morebitne napake pa preverite sledeče:
• Če je z dovodom električne energije vse v redu?
• Če ima izhajajoči zrak ovire (uparjalnik lahko zaledeni)?
• Če je temperatura okolice prenizka (uparjalnik lahko zaledeni)?
• Če se ne sliši delovanje kompresorja in ventilatorja?
Prosimo Vas, da morebitnih okvar na hranilniku in toplotni črpalki ne popravljate sami, ampak o njih obvestite
najbližjo servisno službo.
MOTNJE V DELOVANJU
Kljub skrbni proizvodnji in kontroli lahko pride pri delovanju toplotne črpalke do motenj, katere mora odpraviti pooblaščeni
serviser.
Indikacija napak
• V primeru napake na aparatu piskač prične piskati in polje 4 utripati. Ob pritisku na polje 4 se na polju 12 izpiše koda napake.
Naši izdelki so opremljeni z okolju in zdravju neškodljivimi komponentami in so izdelani tako, da jih lahko v njihovi
zadnji življenjski fazi čim bolj enostavno razstavimo in recikliramo.
Z reciklažo materialov zmanjšujemo količine odpadkov in zmanjšamo potrebo po proizvodnji osnovnih materialov (na
primer kovine), ki zahteva ogromno energije ter povzroča izpuste škodljivih snovi. Z reciklažnimi postopki tako
zmanjšujemo porabo naravnih virov, saj lahko odpadne dele iz plastike in kovin ponovno vrnemo v različne proizvodne
procese.
Za več informacij o sistemu odlaganja odpadkov obiščite svoj center za odlaganje odpadkov, ali trgovca, pri katerem je bil
izdelek kupljen.
PRIDRŽUJEMO SI PRAVICO DO SPREMEMB, KI NE VPLIVAJO NA FUNKCIONALNOST APARATA.
Navodila za uporabo so na voljo tudi na naših spletnih straneh http://www.gorenje.com.
Napaka Opis napake Rešitev
E004 • Zmrzovanje. Napaka se pojavi, če je temperatura v toplotni
črpalki nižja od 4 °C. • Kličite servis.
E005 • Pregrevanje (temperatura > 85 °C, odpoved elektronskega
regulatorja). • Odklopite toplotno črpalko iz električnega omrežja, kličite servis.
E006 • Napaka delovanja Mg anode. • Kličite servis (toplotna črpalka normalno deluje).
E007 • Napaka senzorjev volumna in/ali temperature. • Kličite servis.
E042 • Napaka funkcije protilegionele. • S pritiskom na polje 4 izbrišete napako.
E247 • Napaka odtaljevanja. • Avtomatsko se vklopi segrevanje z električnim grelom.
Po izbrisu napake se ponovno omogoči delovanje agregata.
E361 • Napaka senzorja zunanjega zraka. • Kličite servis (avtomatski preklop na segrevanje z električnim
grelcem).
E363 • Napaka senzorja odtaljevanja. • Kličite servis (avtomatski preklop na segrevanje z električnim
grelcem).
