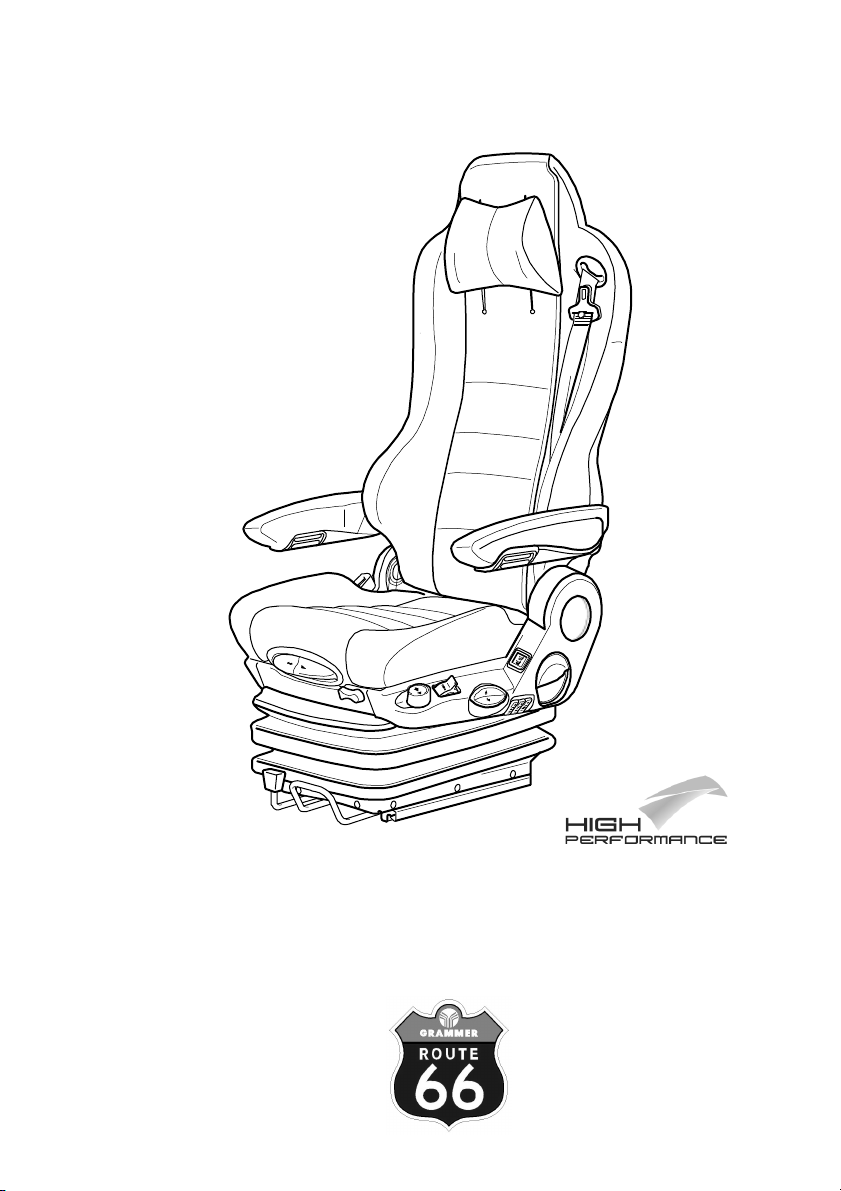

Grammer KINGMAN User manual

07/2010 1 228 568
KINGMAN

2
D
............................................................................................................................. 3
GB
........................................................................................................................... 17
F
........................................................................................................................... 31
I
........................................................................................................................... 45
E
........................................................................................................................... 59
NL
........................................................................................................................... 73
S
........................................................................................................................... 87

D
3
GRAMMER AG:Sitz-Komfort für hohe Ansprüche!
Sie haben einen GRAMMER Sitz erworben. Gratulation!
Nehmen Sie bitte Platz und erleben Sie Sitz-Komfort und Sicherheit. Freuen
Sie sich auf einen Fahrersitz, der sich durch einfache Bedienung und hohe
Anpassungsfähigkeit auszeichnet.
Mit Ihrem neuen Fahrersitz fördern Sie nicht nur Ihre Gesundheit, sondern
auch Ihre Leistungsfähigkeit.
Gute Fahrt wünscht Ihnen
Ihr GRAMMER-Team
Impressum
Copyright © GRAMMER AG
GRAMMER AG
Postfach 1454
D-92204 Amberg
Nachdruck, Vervielfältigung oder Übersetzung,
auch auszugsweise, ist ohne schriftliche
Genehmigung durch die GRAMMER AG nicht erlaubt.
Amberg,
07/2010

4
D

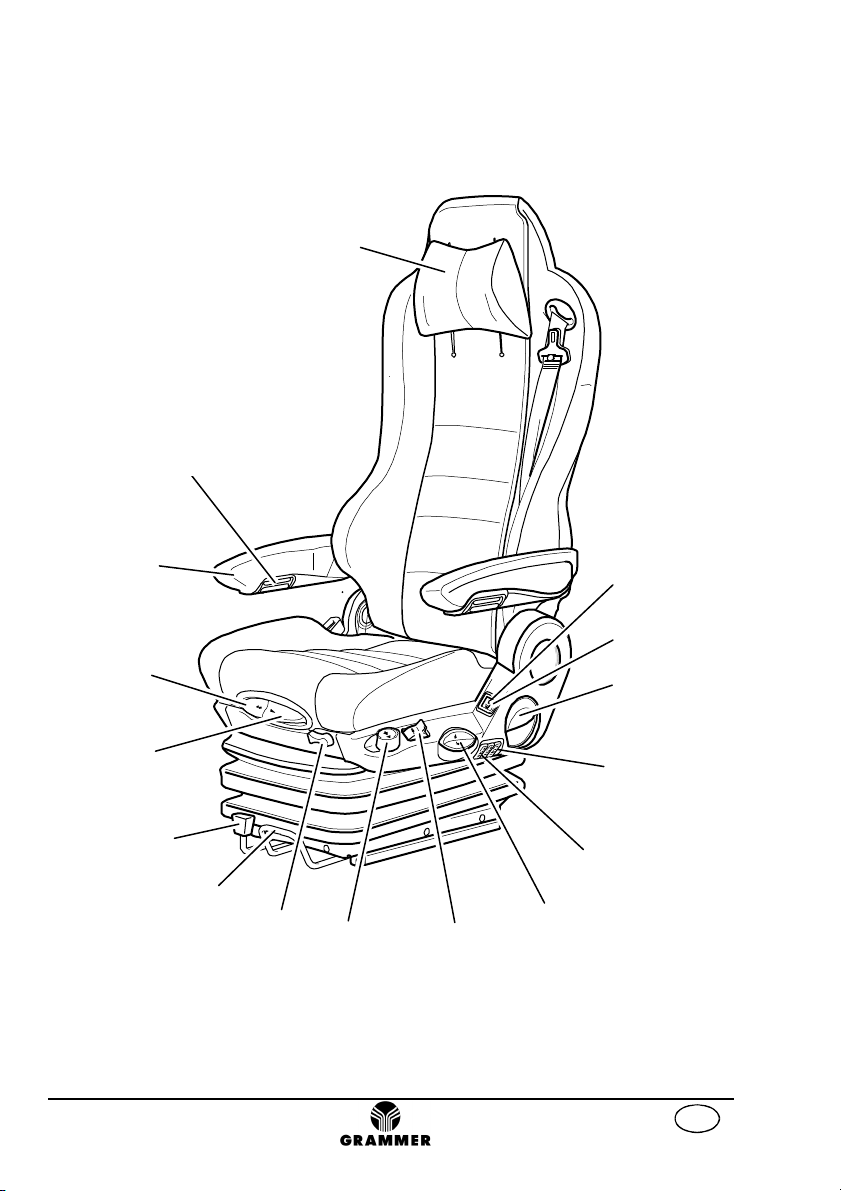

1161
2
7
3
1
8
12. 1
5
6
13
4
9
10
11
14
15
12. 2

Bedienungsanleitung
D
5
Inhaltsverzeichnis
Hinweise ....................................................................................................... 6
Sicherheitshinweise ...................................................................................... 6
Anschlussdaten............................................................................................. 8
Gewährleistung und Haftung ........................................................................ 8
Sitzfunktionen und Bedienung ...................................................................... 9
1 Höheneinstellung................................................................................ 9
2 Vertikalstoßdämpfereinstellung ** ...................................................... 9
3 Schnellabsenkung .............................................................................. 9
4 Längshorizontalfederung ** .............................................................. 10
5 Längseinstellung............................................................................... 10
6 Ruheposition * .................................................................................. 10
7 Sitzneigungseinstellung.................................................................... 11
8 Sitztiefeneinstellung * ....................................................................... 11
9 Armlehnen * ***................................................................................ 11
10 Armlehnenneigung * ......................................................................... 12
11 Nackenkissen *................................................................................. 12
12.1 Sitzheizung * ** ................................................................................ 12
12.2 Sitzheizung und –klimatisierung * **................................................ 13
13 Rückenlehneneinstellung ................................................................. 13
14 Seitenkonturanpassung.................................................................... 13
15 Lendenwirbelstütze........................................................................... 14
Pflege.......................................................................................................... 14
* falls vorhanden ** je nach Ausführung *** nachrüstbar

Hinweise
6
D
•
••
•Die Bedienungsanleitung muss vor Inbetriebnahme vollständig gelesen werden.
•
••
•Die Bedienungsanleitung muss im Fahrzeug mitgeführt werden und dem Fahrzeugführer
jederzeit zugänglich sein.
•
••
•Der Fahrersitz darf nur von Fachpersonal montiert, gewartet und repariert werden
– insbesondere bzgl. Umgang mit Gurtstraffern.
Jeweilige länderspezifische Vorschriften und Einbauvorschriften des Fahrzeugherstellers
sind dabei zu berücksichtigen.
Die jeweiligen länderspezifischen Einbauvorschriften sind bei der GRAMMER AG und
deren Vertretungen oder beim Fahrzeughersteller zu erhalten.
•
••
•Verschleißteile wie Rollen, Stoßdämpfer und die Befestigung sind von Zeit zu Zeit zu
prüfen. Regelt sich der Fahrersitz bei Belastung nicht auf Mittellage ein, so ist an der
Zuleitung der Systemdruck bzw. die Funktion des Regelventils zur Mittellagenregelung zu
prüfen.
•
••
•Für den Erhalt Ihrer Gesundheit ist ein stets funktionierender und individuell eingestellter
Fahrersitz Voraussetzung. Erhalten Sie die Funktionsfähigkeit Ihres Fahrersitzes durch
Pflege und regelmäßige Funktionsüberprüfungen.
Die Funktionsprüfungen sind mindestens den Wartungsintervallen des Fahrzeuges
anzupassen (siehe Wartungsplan des Fahrzeuges).
•
••
•Die Bedienungsanleitung ist zusammen mit dem Fahrersitz aufzuheben. Falls der
Fahrersitz an Dritte weitergegeben wird, ist auch die Bedienungsanleitung weiterzugeben.
•
••
•Änderungen, die dem technischen Fortschritt dienen und daraus resultierende
Abweichungen zum Seriensitz vorbehalten.
Sicherheitshinweise
•
••
•Um Verletzungen zu vermeiden, dürfen keine Gegenstände im Schwingbereich des
Fahrersitzes gelagert werden.
•
••
•Vor Inbetriebnahme des Fahrersitzes müssen eventuell vorhandene Verpackungs-
materialien von den Sitz- und Rückenpolstern entfernt werden.
•
••
•Um Unfallgefahren zu vermeiden, muss vor Inbetriebnahme des Fahrzeuges geprüft
werden, ob alle Einstellvorrichtungen richtig eingerastet sind.
•
••
•Die Einstellvorrichtungen des Fahrersitzes dürfen während des Betriebes nicht betätigt
werden.
•
••
•Bei entferntem Rückenpolster darf die Rückenlehneneinstellung nur betätigt werden,
wenn die Rückenplatte z.B. mit der Hand abgestützt wird. Bei Nichtbeachtung besteht
erhöhte Verletzungsgefahr durch Vorschnellen der Rückenplatte.

Sicherheitshinweise
D
7
•
••
•Jede Veränderung des Serienzustandes des Fahrersitzes (z.B. durch Nachrüsten von
nicht original Nachrüst- und Ersatzteilen der GRAMMER AG) kann den geprüften Zustand
des Fahrersitzes aufheben. Es können Funktionen des Fahrersitzes beeinträchtigt
werden, die Ihre Sicherheit gefährden. Aus diesem Grund muss jede bauliche
Veränderung des Fahrersitzes durch die GRAMMER AG freigegeben werden.
•
••
•Beim Aus- und Einbau des Fahrersitzes sind unbedingt die Angaben des Fahrzeug-
herstellers zu beachten.
•
••
•Fahrersitz nicht an den Abdeckungen anheben. Bei Nichtbeachtung besteht erhöhte
Unfallgefahr durch Lösen oder Brechen der Abdeckungen.
•
••
•Vor dem Ausbau des Fahrersitzes sind sämtliche Steckverbindungen zwischen Fahrersitz
und Bordnetz zu trennen und die Batterieversorgung zu unterbrechen. Bei
Wiederherstellen der Steckverbindungen muss auf Dichtigkeit (Staub, Wasser) geachtet
werden.
•
••
•Sind Rückhaltegurte vorhanden, so sind diese auf korrekte Funktion zu prüfen.
•
••
•Rückhaltegurte müssen vor Inbetriebnahme des Fahrzeuges angelegt werden.
Nach einem Unfall müssen die Rückhaltegurte ausgewechselt werden.
Bei am Fahrersitz montierten Rückhaltegurten müssen nach einem Unfall zusätzlich der
Fahrersitz und die Fahrersitzbefestigung durch Fachpersonal überprüft werden.
•
••
•Eine Nachrüstung von Fahrersitzen mit integrierten Rückhaltesystemen ist nur nach
Rücksprache mit dem Fahrzeughersteller und fachgerechter Montage durch autorisierte
Werkstätten zulässig.
•
••
•Schraubverbindungen müssen regelmäßig auf festen Sitz geprüft werden. Ein Wackeln
des Fahrersitzes kann auf lose Schraubverbindungen oder sonstige Defekte hinweisen.
•
••
•Bei Feststellung von Unregelmäßigkeiten in den Funktionen (z.B. defekte Federung des
Fahrersitzes, unsachgemäße Vorwölbung der Lendenwirbelstütze usw.) und bei
Beschädigungen (z.B. beschädigter Faltenbalg usw.) des Fahrersitzes umgehend eine
Fachwerkstatt zur Behebung der Ursache aufsuchen.
Bei Nichtbeachtung besteht Gefahr für Ihre Gesundheit und erhöhte Unfallgefahr.
•
••
•Während des Betriebs – bei belastetem Fahrersitz – Faltenbalg nicht nach innen drücken.
– QUETSCHGEFAHR –
•
••
•Es ist darauf zu achten, dass keine Gegenstände oder Flüssigkeiten in das Innere des
Fahrersitzes gelangen.
•
••
•Der Fahrersitz ist nicht wasserdicht und ist vor Spritzwasser zu schützen!
•
••
•Umbau oder Nachrüstarbeiten an Fahrersitzen der GRAMMER AG dürfen nur von
autorisierten Fachwerkstätten, geschultem Personal beziehungsweise entsprechend
ausgebildeten Personen unter Berücksichtigung der anwendbaren Bedienungs-,
Wartungs- und Einbauvorschriften sowie der länderspezifischen Vorschriften durchgeführt
werden.
•
••
•Bei unsachgemäßer Montage besteht die Gefahr von Verletzungen sowie
Sachbeschädigungen und die Funktion des Fahrersitzes oder der angebauten Teile kann
nicht garantiert werden.

Sicherheitshinweise
8
D
•
••
•Zur Sicherstellung einer ordnungsgemäßen Funktion und um Beschädigungen an der
Luftfeder zu vermeiden, muss der belastete Fahrersitz nach erfolgter Montage im Fahrzeug
in die oberste Höhenposition gestellt werden (siehe Höheneinstellung). Es ist darauf zu
achten, dass dabei im Luftnetz des Fahrzeuges der normale Betriebsdruck vorhanden ist.
Bei Nichtbeachtung erlischt der Anspruch auf Gewährleistung.
•
••
•Vor Fahrtbeginn muss geprüft werden, ob mit allen gewählten Sitzeinstellungen eine
sichere Bedienung des Fahrzeuges gewährleistet ist.
Anschlussdaten
•
••
•Bei notwendigen elektrischen Anschlüssen an das Bordnetz ist folgendes unbedingt zu
beachten:
Vor Anschluss eines im Fahrersitz vorhandenen elektrischen Verbrauchers (z.B.
Sitzheizung oder Klimatisierung) müssen entsprechende auf das Fahrzeug bezogene
elektrische Daten bezüglich Spannung, Absicherung und Art der Anschlussverbindung
beim Fahrzeughersteller, bei der GRAMMER AG oder deren Vertretungen erfragt werden.
Aus Sicherheitsgründen muss der Einbau und Anschluss an das Bordnetz von
autorisiertem Fachpersonal durchgeführt werden.
Die Sitzanschlüsse sind unabhängig von anderen Fahrzeugbauteilen separat abzusichern.
Sitzheizung
24V DC 10A
•Für den pneumatischen Anschluss sind folgende Daten zu beachten:
Betriebsdruck Luftanschluss
Max. 10 bar / Min. 6,5 bar Zuluft = schwarz / Abluft = grau
•Bei Herstellung des elektrischen Anschlusses ist ein Stromkreis zu wählen, mit dem durch
Abschalten der Zündung die elektrischen Verbraucher des Fahrersitzes vom
stromführenden Netz getrennt werden.
Gewährleistung und Haftung
•
••
•Die GRAMMER AG übernimmt bei unsachgemäßer Montage, Verwendung, Benutzung und
Reparatur keine Gewährleistung oder Haftung für daraus folgende Schäden.
•
••
•Einzelheiten über die von der GRAMMER AG gewährten Ansprüche finden sich in Ihren
vertraglichen Unterlagen (siehe Rechnung oder Lieferschein). Andere als dort beschriebene
Ansprüche können gegenüber der GRAMMER AG nicht geltend gemacht werden.
Änderungen in Design, Technik und Ausstattung sowie durch Homologationsvorschriften
vorbehalten.

Sitzfunktionen und Bedienung
D
9
1162
Höheneinstellung
Die Höheneinstellung wird in 8 Stufen
angepasst.
Durch Ziehen oder Drücken des Griffes für die
Höheneinstellung wird die Sitzhöhe um eine
Stufe nach oben oder unten verändert.

Vor jeder erneuten Höheneinstellung zur
nächsten Stufe nach oben oder unten ist der
Griff loszulassen.
1
2
3
1163
Vertikalstoßdämpfereinstellung **
Das vertikale Schwingungsverhalten des
Sitzes ist über den Drehgriff stufenlos von
weich bis hart einstellbar.
1= Weiche Dämpfung
2= Mittlere Dämpfung
3= Harte Dämpfung
1164
Schnellabsenkung
Durch Drücken und Einrasten der Taste kann
der Sitz (vor dem Ausstieg) auf die unterste
Position abgesenkt werden.
Durch Drücken und Ausrasten der Taste wird
der Sitz (nach dem Einstieg) wieder in
Fahrstellung angehoben.
* falls vorhanden ** je nach Ausführung *** nachrüstbar

Sitzfunktionen und Bedienung
10
D
Längshorizontalfederung **
Unter bestimmten Betriebsbedingungen ist
es vorteilhaft, die Längshorizontalfederung
einzuschalten. Dadurch können
Stoßbelastungen in Fahrtrichtung durch den
Sitz besser abgefangen werden.
0= Längshorizontalfederung AUS
1= Längshorizontalfederung EIN
1166

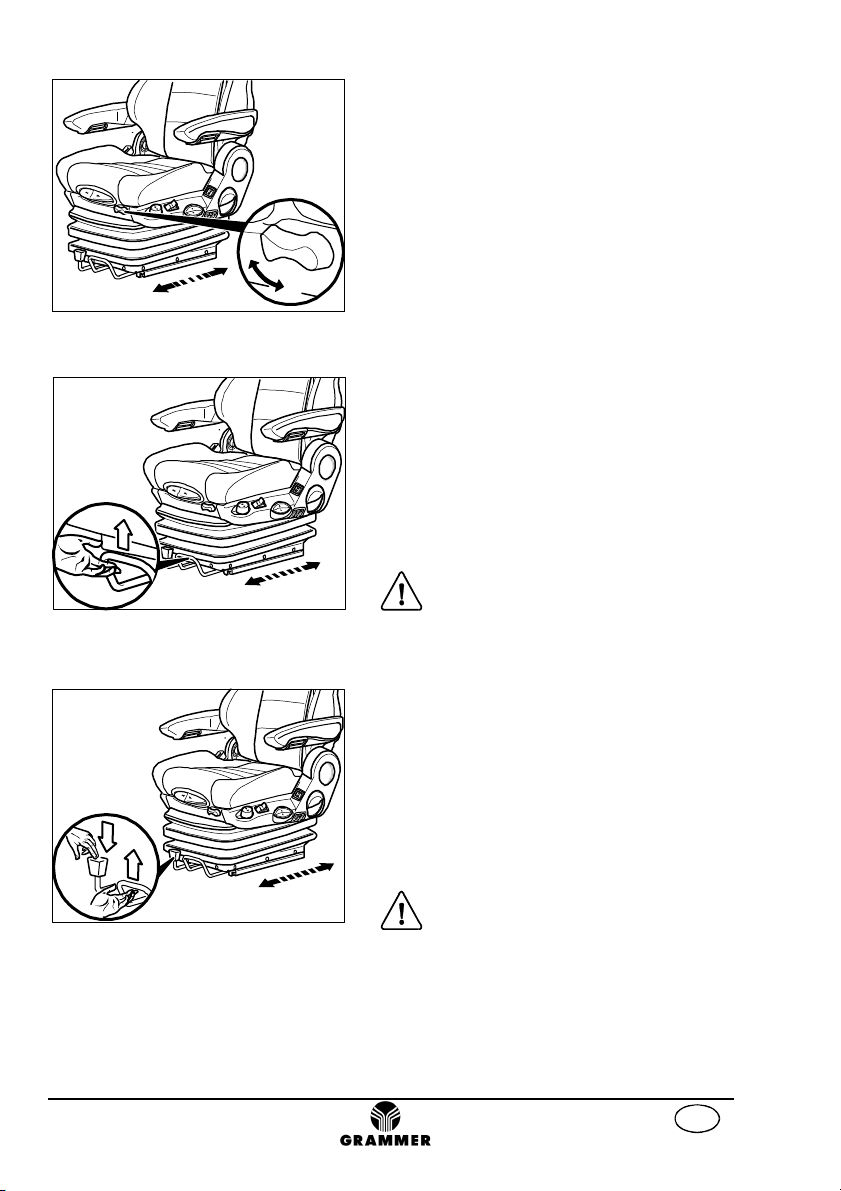

Längseinstellung
Die Längseinstellung wird durch Ziehen am
Verriegelungshebel und durch gleichzeitiges
Vor- oder Zurückschieben des Sitzes
eingestellt. Der Sitz muss beim Loslassen
des Hebels wieder hörbar verriegeln.
Der Sitz kann bis zu einem Anschlag nach
vorn oder hinten geschoben werden.
Vorsicht Unfallgefahr!
Verriegelungshebel nicht während
der Fahrt betätigen.
1167
A
B
Ruheposition *
Zum Einstellen der Ruheposition den Hebel
(A) nach unten drücken und gleichzeitig den
Verriegelungshebel für die Längseinstellung
(B) nach oben ziehen, dabei den Sitz nach
hinten schieben. Der Sitz kann über den
Anschlag der Längseinstellung hinaus um
weitere 100 mm nach hinten geschoben
werden.
Vorsicht Unfallgefahr!
Hebel für die Längseinstellung
nicht während der Fahrt betätigen.
Die Rückkehr in die Fahrposition erfolgt über
die Längseinstellung. Der Hebel für die
Ruheposition muss dazu nicht gedrückt
werden.
* falls vorhanden ** je nach Ausführung *** nachrüstbar
1
0
1165

Sitzfunktionen und Bedienung
D
11
1168
Sitzneigungseinstellung
Zum Einstellen der Sitzneigung den linken
Hebel nach oben ziehen. Durch gleichzeitiges
Be-
oder Entlasten der vorderen oder hinteren
Sitzfläche neigt sich diese in die gewünschte
Lage.
1169
Sitztiefeneinstellung *
Zum Einstellen der Sitztiefe den rechten
Hebel nach oben ziehen. Durch gleichzeitiges
nach vorn oder hinten Schieben der Sitzfläche
wird die gewünschte Position erreicht.
1170
Armlehnen * ***
Die Armlehnen können bei Bedarf nach oben
geklappt werden.
* falls vorhanden ** je nach Ausführung *** nachrüstbar

Sitzfunktionen und Bedienung
12
D
+
-

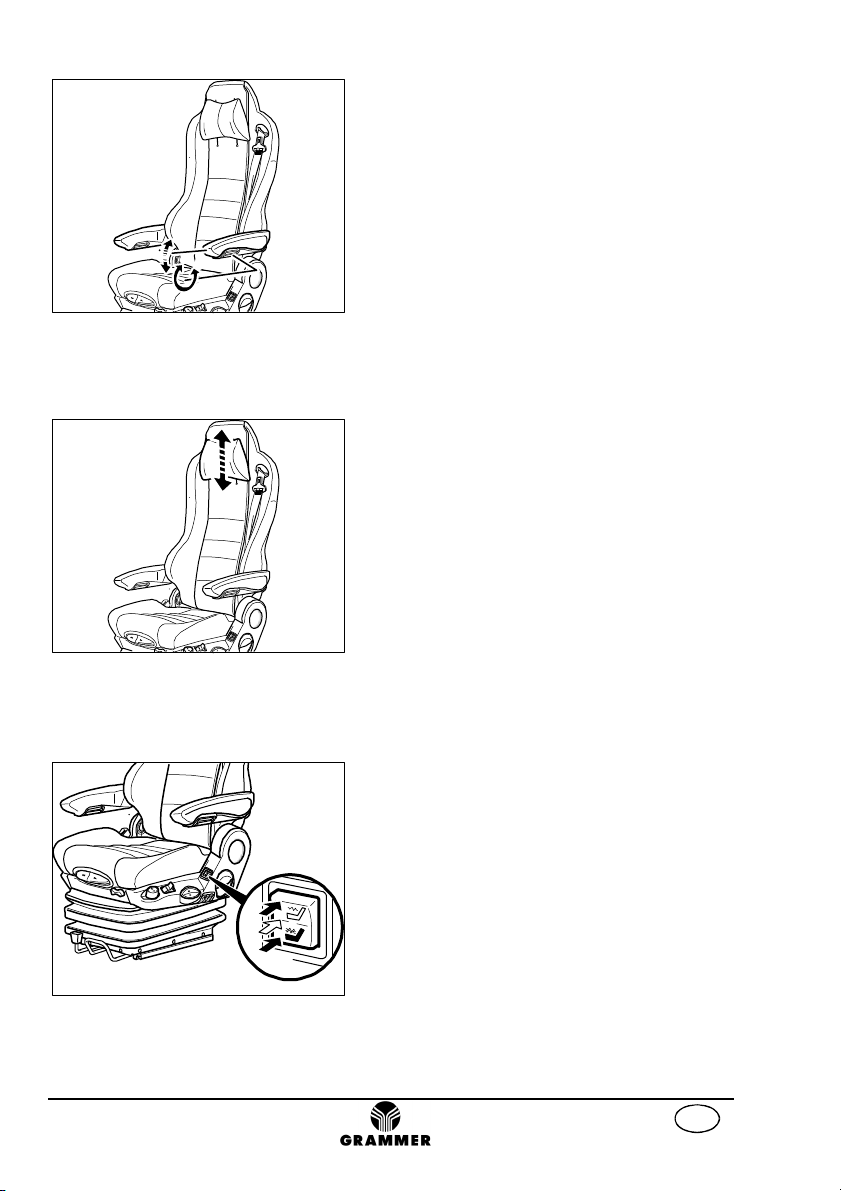

1171
Armlehnenneigung *
Die Längsneigung der Armlehnen kann durch
Drehen des Handrades verändert werden.
Bei Drehung nach außen (+) wird die
Armlehne vorn angehoben, bei Drehung nach
innen (-) wird sie vorn abgesenkt.
1172
Nackenkissen *
Das Nackenkissen kann durch nach oben
oder unten schieben in der Höhe individuell
angepasst werden.
2
0
0
1
1173
Sitzheizung * **
Durch Betätigen des Schalters für die
Sitzheizung werden die Heizmatten in
Rückenlehne und Sitzpolster in zwei
Heizstufen erwärmt.
0= Heizung AUS
1= Heizung EIN (Heizstufe 1)
2= Heizung EIN (Heizstufe 2)
* falls vorhanden ** je nach Ausführung *** nachrüstbar

Sitzfunktionen und Bedienung
D
13
Sitzheizung und –klimatisierung * **
Durch Betätigen der Schalter wird die
Sitzheizung oder die Sitzklimatisierung in 2
Stufen aktiviert.
Heizung EIN
(Schaltersymbol gedrückt)
1= (Heizstufe 1)
2= (Heizstufe 2)
Klimatisierung EIN
(Schaltersymbol gedrückt)
1= (Lüfterstufe 1)
2= (Lüfterstufe 2)
0= Heizung und Klimatisierung AUS
1174
Rückenlehneneinstellung
Zum Entrasten der Rückenlehne den Ver-
riegelungshebel nach oben ziehen. Die
Rückenlehne beim Entrasten nicht durch
dagegen Drücken belasten.
Durch gleichzeitiges Be- und Entlasten der
Rückenlehne wird die gewünschte Position
erreicht. Zum Verriegeln Hebel wieder
loslassen.

Nach dem Verriegeln darf sich die
Rückenlehne in keine andere Position bewegen
lassen.
+-
1175
Seitenkonturanpassung
Durch Betätigen des Schalters kann die Stärke
der Vorwölbung für die Seitenführung links und
rechts der Rückenlehne mit Druckluft individuell
angepasst werden.
Die Luftkammern werden durch Drücken des
Schalters auf "+" gefüllt und auf "-" entleert.
Ändert sich die Wölbung des Rückenpolsters
bei Betätigen des Schalters auf "+" nicht mehr,
so ist die max. Vorwölbung der Seitenführung
des Rückenpolsters erreicht und der Schalter ist
wieder loszulassen.
* falls vorhanden ** je nach Ausführung *** nachrüstbar
2
0
0
1
1173
1
2
0

Sitzfunktionen und Bedienung
14
D
1
+-
2
12
1176
Lendenwirbelstütze
Durch Betätigung des vorderen (1) und
hinteren (2) Schalters kann die Stärke der
Vorwölbung im unteren und oberen Bereich
des Rückenpolsters individuell angepasst
werden.
Die Luftkammern werden durch Drücken des
jeweiligen Schalters auf "+" gefüllt und auf "-"
entleert.
Ändert sich die Wölbung des Rückenpolsters
bei Betätigen des Schalters auf "+" nicht
mehr, so ist die max. Vorwölbung des
Rückenpolsters erreicht und der Schalter ist
wieder loszulassen.
Pflege
1177
Schmutz kann die Funktion des Fahrersitzes
beeinträchtigen.
Halten Sie deshalb Ihren Fahrersitz sauber!
Polster müssen zur Pflege nicht vom
Sitzgestell gelöst und abgenommen werden.
Verletzungsgefahr durch
Vorschnellen der Rückenlehne!
Beim Reinigen des Rücken-
lehnenpolsters muss bei
Betätigung der Rückenlehnen-
einstellung die Rückenlehne mit
der Hand abgestützt werden.
ACHTUNG: Fahrersitz nicht mit Hochdruck-
reiniger reinigen!
Bei der Reinigung der Polsterflächen muss
ein Durchfeuchten der Polster vermieden
werden.
Handelsübliche Polster- oder Kunststoff-
reiniger erst an verdeckter, kleinerer Fläche
auf Verträglichkeit prüfen.
* falls vorhanden ** je nach Ausführung *** nachrüstbar

15

16

GB
17
GRAMMER AG:Seating comfort for high demands!
You have acquired a GRAMMER seat. Congratulations!
Take your seat please, and enjoy the ultimate in seating comfort and safety.
You will be enjoying a driver's seat characterized by user-friendliness and a
high degree of adaptability.
With your new seat you are not only preserving your health; you are
improving your performance and efficiency as well.
Have a good trip, with best wishes from
your GRAMMER Team
Imprint
Copyright © GRAMMER AG
GRAMMER AG
Postfach 1454
D-92204 Amberg
Reprinting, reproduction or translation,
in whole or in part, requires the written
permission of the GRAMMER AG
Amberg, 07/2010

18
GB
1161
2
7
3
1
8
12. 1
5
6
13
4
9
10
11
14
15
12. 2

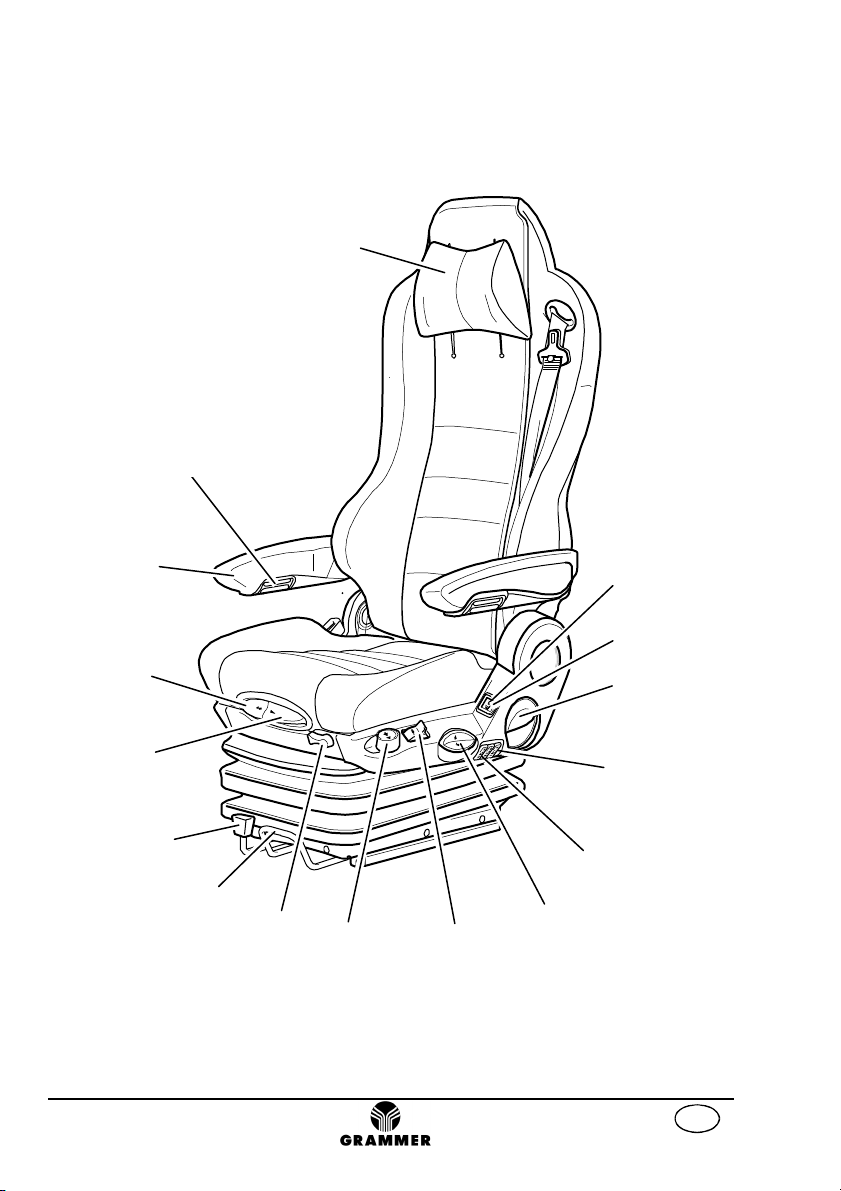

Operating Instructions
GB
19
Contents
General instructions.................................................................................... 20
Safety instructions....................................................................................... 20
Connecting data.......................................................................................... 22
Guarantee and liability ................................................................................ 22
Seat functions and operation ...................................................................... 23
1 Height adjustment............................................................................. 23
2 Vertical shock absorber adjustment ** ............................................. 23
3 Quick lowering .................................................................................. 23
4 Fore/aft isolator **............................................................................. 24
5 Fore/aft adjustment........................................................................... 24
6 Resting position *.............................................................................. 24
7 Seat pan angle adjustment............................................................... 25
8 Seat depth adjustment * ................................................................... 25
9 Armrests * ***................................................................................... 25
10 Armrest adjustment *........................................................................ 26
11 Neck cushion *.................................................................................. 26
12.1 Seat heater * **................................................................................ 26
12.2 Seat heater and seat ventilation* **................................................. 27
13 Backrest adjustment......................................................................... 27
14 Lateral support adjustment............................................................... 27
15 Lumbar support ................................................................................ 28
Maintenance ............................................................................................... 28
* if fitted ** depending on model *** optional extra

General instructions
20
GB
•
••
•The operating instructions must be read in full before use.
•
••
•The operating instructions must be kept in the vehicle and always be at hand.
•
••
•The driver's seat may only be fitted, serviced and repaired by specialist personnel
– especially concerning the use of belt tensioners.
The respective national regulations and the vehicle manufacturer’s fitting instructions must
be observed.
The national fitting regulations can be obtained from GRAMMER AG or from agencies of
the company, or from the vehicle manufacturer.
•
••
•Worn parts such as rollers, shock absorbers and the fixation must be checked from time to
time. If the driver’s seat is not adjusted to the medium position in case of load, the system
pressure at the supply line or the function of the control valve for medium position
adjustment have to be checked.
•
••
•A correctly functioning and individually adjusted driver's seat is essential to your health.
Take adequate care of your seat and have it serviced regularly to ensure that it functions
correctly.
The functional checks are to be carried out at least as regularly as vehicle services
(see maintenance plan for vehicle).
•
••
•These operating instructions should always be kept with the driver's seat. If the seat is
passed on to a third party, it must be accompanied by the relevant operating instructions.
•
••
•Subject to modifications serving engineering progress and deviations compared to the
standard type seat arising therefrom.
Safety instructions
•
••
•To prevent injury, no objects should be placed within the moving area of the driver's
seat.
•
••
•Before commissioning of the driver’s seat, possible packaging material has to be
removed from the seat cushion and the backrest upholstery.
•
••
•To eliminate any risk of accident, the settings must be checked to ensure they are correctly
engaged before the vehicle is driven.
•
••
•Adjustments must not be made while driving.
•
••
•After removal of the backrest upholstery, the backrest frame must be supported, for
example held in place, before the backrest adjuster is operated. If you fail to do so, there is
a danger that the backrest frame may jerk forward and cause injury.
•
••
•Any changes to the series standard of the seat (for example fitting parts which are not
original GRAMMER AG parts) may impair the safety standard to which it has been tested.
Functions may be impaired, threatening your safety. For this reason, any change in
design of the seat must be approved by GRAMMER AG.
