Grammer PRIMO EL Plus User manual

03/2012 1 259 007
PRIMO EL Plus

2
D
............................................................................................................................. 3
GB
........................................................................................................................... 17
F
........................................................................................................................... 31
I
........................................................................................................................... 45
E
........................................................................................................................... 59
NL
........................................................................................................................... 73

D
3
GRAMMER AG:Sitz-Komfort für hohe Ansprüche!
Sie haben einen GRAMMER Sitz erworben. Gratulation!
Nehmen Sie bitte Platz und erleben Sie Sitz-Komfort und Sicherheit. Freuen
Sie sich auf einen Fahrersitz, der sich durch einfache Bedienung und hohe
Anpassungsfähigkeit auszeichnet.
Mit Ihrem neuen Fahrersitz fördern Sie nicht nur Ihre Gesundheit, sondern
auch Ihre Leistungsfähigkeit.
Gute Fahrt wünscht Ihnen
Ihr GRAMMER-Team
Impressum
Copyright © GRAMMER AG
GRAMMER AG
Postfach 1454
D-92204 Amberg
Nachdruck, Vervielfältigung oder Übersetzung,
auch auszugsweise, ist ohne schriftliche
Genehmigung durch die GRAMMER AG nicht erlaubt.
Amberg,
03/2012

4
D
1
2
5
6
78
9
10
6
5
11
12
3
4

Bedienungsanleitung
D
5
Inhaltsverzeichnis
Hinweise ....................................................................................................... 6
Sicherheitshinweise ...................................................................................... 6
Anschlussdaten ............................................................................................ 8
Gewährleistung und Haftung ...................................................................... 10
Sitzfunktionen und Bedienung .................................................................... 11
1 Gewichtseinstellung ............................................................................ 11
2 Längseinstellung ................................................................................. 11

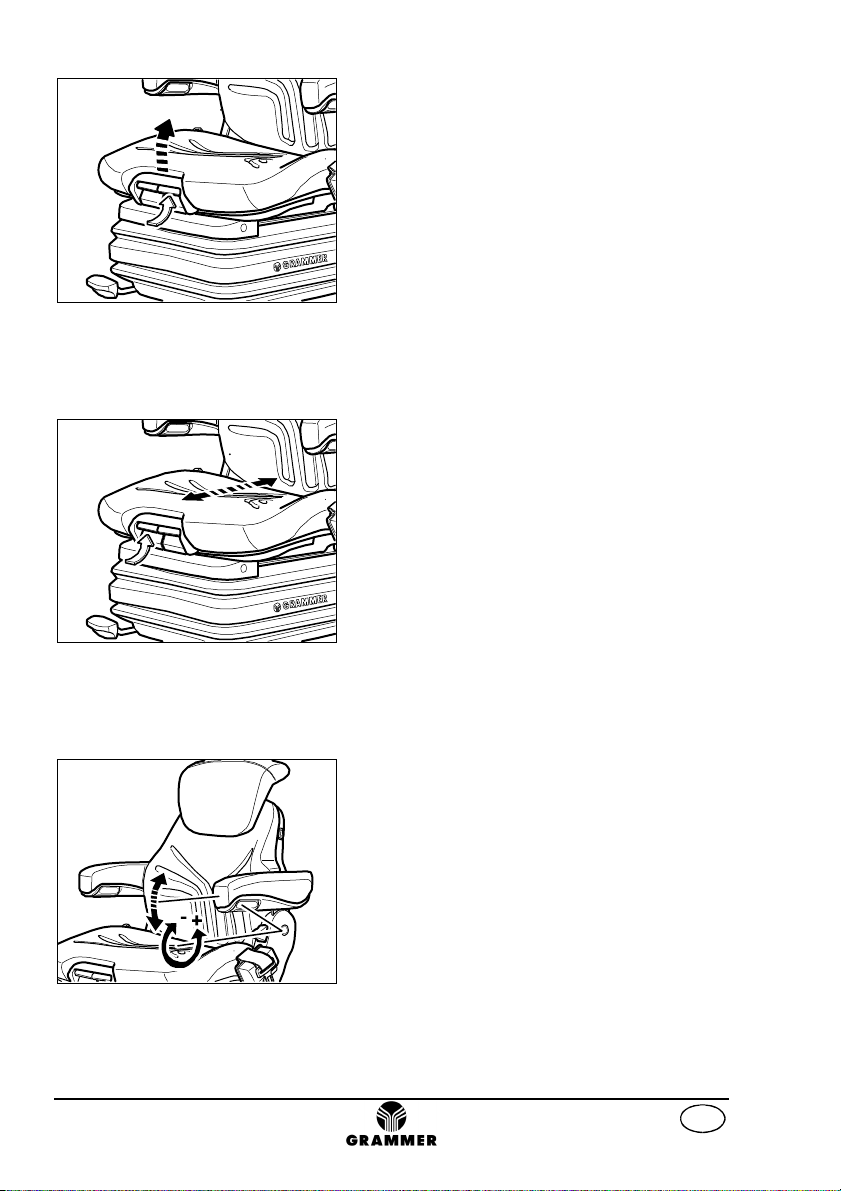

3 Sitzneigungseinstellung....................................................................... 12
4 Sitztiefeneinstellung ............................................................................ 12

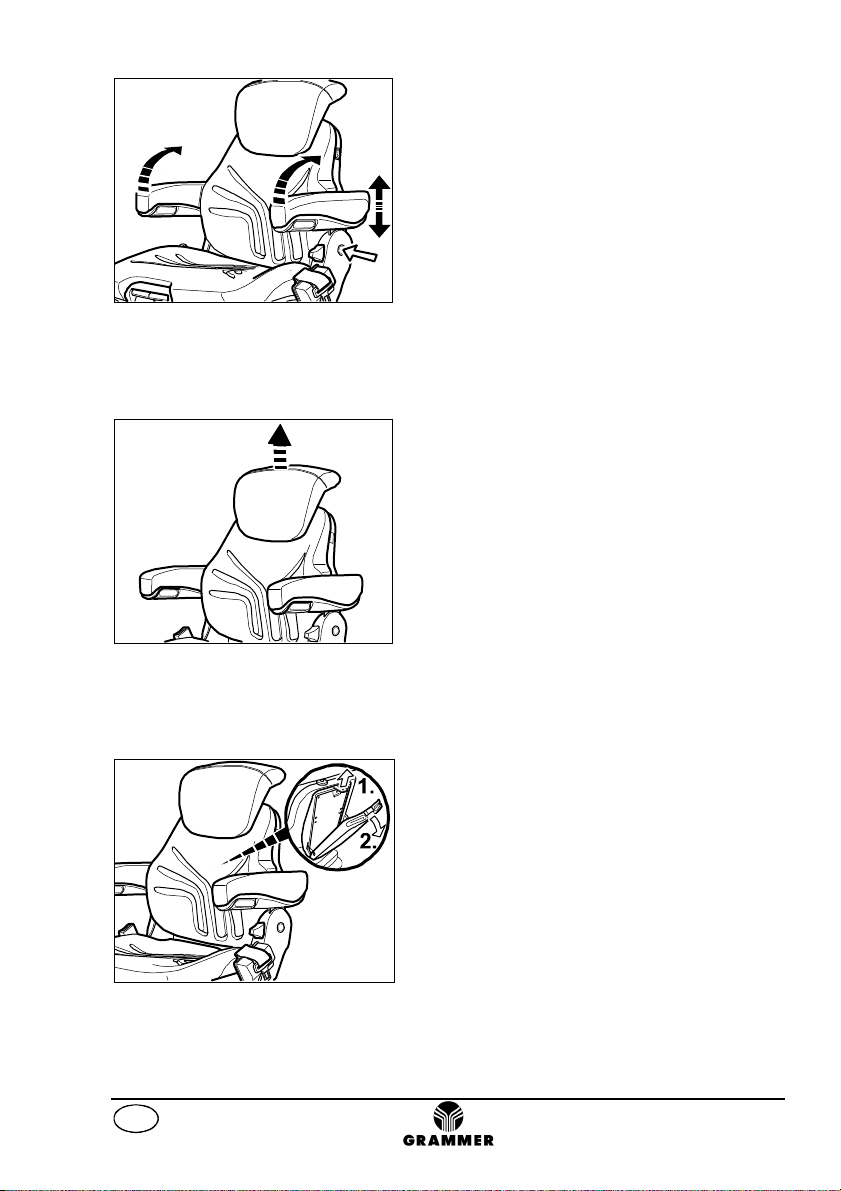

5 Armlehnenneigung *............................................................................ 12
6 Armlehnen * *** .................................................................................. 13
7 Rückenverlängerung * *** .................................................................. 13
8 Ablagetasche * ***.............................................................................. 13
9 Sitzheizung * *** ................................................................................. 14
10 Lendenwirbelstütze ............................................................................. 14
11 Rückenlehneneinstellung.................................................................... 14
12 Längshorizontalfederung * ***........................................................... 15
Pflege.......................................................................................................... 15
* falls vorhanden ** je nach Ausführung *** nachrüstbar

Hinweise
6
D
•
••
•Die Bedienungsanleitung muss vor Inbetriebnahme vollständig gelesen werden.
•
••
•Die Bedienungsanleitung muss im Fahrzeug mitgeführt werden und dem Fahrzeugführer
jederzeit zugänglich sein.
•
••
•Der Fahrersitz darf nur von Fachpersonal montiert, gewartet und repariert werden.
Jeweilige länderspezifische Vorschriften und Einbauvorschriften des Fahrzeugherstellers
sind dabei zu berücksichtigen.
Die jeweiligen länderspezifischen Einbauvorschriften sind bei der GRAMMER AG und de-
ren Vertretungen oder beim Fahrzeughersteller zu erhalten.
•
••
•Verschleißteile wie Rollen, Stoßdämpfer und die Befestigung sind von Zeit zu Zeit zu prü-
fen.
•
••
•Für den Erhalt Ihrer Gesundheit ist ein stets funktionierender und individuell eingestellter
Fahrersitz Voraussetzung. Erhalten Sie die Funktionsfähigkeit Ihres Fahrersitzes durch
Pflege und regelmäßige Funktionsüberprüfungen.
Die Funktionsprüfungen sind mindestens den Wartungsintervallen des Fahrzeuges
anzupassen (siehe Wartungsplan des Fahrzeuges).
•
••
•Die Bedienungsanleitung ist zusammen mit dem Fahrersitz aufzuheben. Falls der Fahrer-
sitz an Dritte weitergegeben wird, ist auch die Bedienungsanleitung weiterzugeben.
•
••
•Änderungen, die dem technischen Fortschritt dienen und daraus resultierende Abwei-
chungen zum Seriensitz vorbehalten.
Sicherheitshinweise
•
••
•Falsch eingestellte Fahrersitze haben einen geringeren Schwingbereich.
Zur Vermeidung von Personenschäden muss vor jeder Inbetriebnahme des Fahrzeuges
und bei jedem Fahrerwechsel die Gewichtseinstellung auf das individuelle Gewicht des
Fahrers erfolgt sein.
•
••
•Um Verletzungen zu vermeiden, dürfen keine Gegenstände im Schwingbereich des
Fahrersitzes gelagert werden.
•
••
•Vor Inbetriebnahme des Fahrersitzes müssen eventuell vorhandene Verpackungs-
materialien von den Sitz- und Rückenpolstern entfernt werden.
•
••
•Um Unfallgefahren zu vermeiden, muss vor Inbetriebnahme des Fahrzeuges geprüft
werden, ob alle Einstellvorrichtungen richtig eingerastet sind.
•
••
•Die Einstellvorrichtungen des Fahrersitzes dürfen während des Betriebes nicht betätigt
werden.
•
••
•Hebel der Einstellvorrichtung für die Längseinstellung bei Betätigung nur vorn an der dafür
vorgesehenen Stelle fassen.
– QUETSCHGEFAHR –
•
••
•Bei entferntem Rückenpolster darf die Rückenlehneneinstellung nur betätigt werden,
wenn die Rückenplatte z.B. mit der Hand abgestützt wird. Bei Nichtbeachtung besteht er-
höhte Verletzungsgefahr durch Vorschnellen der Rückenplatte.

Sicherheitshinweise
D
7
•
••
•Jede Veränderung des Serienzustandes des Fahrersitzes (z.B. durch Nachrüsten von
nicht original Nachrüst- und Ersatzteilen der GRAMMER AG) kann den geprüften Zustand
des Fahrersitzes aufheben. Es können Funktionen des Fahrersitzes beeinträchtigt
werden, die Ihre Sicherheit gefährden. Aus diesem Grund muss jede bauliche Verän-
derung des Fahrersitzes durch die GRAMMER AG freigegeben werden.
•
••
•Beim Aus- und Einbau des Fahrersitzes sind unbedingt die Angaben des Fahrzeug-
herstellers zu beachten.
•
••
•Fahrersitz nicht an den Abdeckungen anheben. Bei Nichtbeachtung besteht erhöhte Un-
fallgefahr durch Lösen oder Brechen der Abdeckungen.
•
••
•Vor dem Ausbau des Fahrersitzes sind sämtliche Steckverbindungen zwischen Fahrersitz
und Bordnetz zu trennen. Bei Wiederherstellen der Steckverbindungen muss auf Dichtig-
keit (Staub, Wasser) geachtet werden.
•
••
•Rückhaltegurte sind am Fahrersitz vorhanden oder nachrüstbar. Das Nachrüsten mit
Rückhaltegurten ist wegen erhöhter Belastung der Fahrersitzbefestigung nur nach Ge-
nehmigung des Fahrzeugherstellers zulässig.
Die Nachrüstung muss unter Beachtung der jeweiligen länderspezifischen Vorschriften
und Richtlinien erfolgen und muss von der GRAMMER AG freigegeben werden.
•
••
•Rückhaltegurte müssen vor Inbetriebnahme des Fahrzeuges angelegt werden.
Nach einem Unfall müssen die Rückhaltegurte ausgewechselt werden.
Bei am Fahrersitz montierten Rückhaltegurten müssen nach einem Unfall zusätzlich der
Fahrersitz und die Fahrersitzbefestigung durch Fachpersonal überprüft werden.
•
••
•Schraubverbindungen müssen regelmäßig auf festen Sitz geprüft werden. Ein Wackeln
des Fahrersitzes kann auf lose Schraubverbindungen oder sonstige Defekte hinweisen.
•
••
•Bei Feststellung von Unregelmäßigkeiten in den Funktionen (z.B. defekte Federung des
Fahrersitzes, unsachgemäße Vorwölbung der Lendenwirbelstütze usw.) und bei Beschä-
digungen (z.B. beschädigter Faltenbalg usw.) des Fahrersitzes umgehend eine Fach-
werkstatt zur Behebung der Ursache aufsuchen.
Bei Nichtbeachtung besteht Gefahr für Ihre Gesundheit und erhöhte Unfallgefahr.
•
••
•Vor Inbetriebnahme des Fahrzeuges sind eventuell im Fahrersitz vorhandene Schalter in
der Sitzfläche (zur Stilllegung von Aggregaten beim Verlassen des Fahrersitzes oder
Fahrzeuges) auf ihre Funktionsfähigkeit zu prüfen.
Bei Funktionsstörungen darf das Fahrzeug nicht in Betrieb genommen werden.
– ERHÖHTE UNFALLGEFAHR –
•
••
•Fahrersitze mit eingebautem Schalter dürfen außer normaler Benutzung nicht mit Ge-
genständen auf der Sitzfläche belastet werden, da sich das Fahrzeug sonst führerlos in
Bewegung setzen kann.
– ERHÖHTE UNFALLGEFAHR –
Das Entlasten der Sitzfläche während der Fahrt führt zum Fahrzeugstillstand.
•
••
•Während des Betriebs – bei belastetem Fahrersitz – Faltenbalg nicht nach innen drücken.
– QUETSCHGEFAHR –
•
••
•Es ist darauf zu achten, dass keine Gegenstände oder Flüssigkeiten in das Innere des
Fahrersitzes gelangen.

Sicherheitshinweise
8
D
•
••
•Der Fahrersitz ist nicht wasserdicht und ist vor Spritzwasser zu schützen!
•
••
•Umbau oder Nachrüstarbeiten an Fahrersitzen der GRAMMER AG dürfen nur von auto-
risierten Fachwerkstätten, geschultem Personal beziehungsweise entsprechend aus-
gebildeten Personen unter Berücksichtigung der anwendbaren Bedienungs-, Wartungs-
und Einbauvorschriften sowie der länderspezifischen Vorschriften durchgeführt werden.
•
••
•Bei unsachgemäßer Montage besteht die Gefahr von Verletzungen sowie Sachbe-
schädigungen und die Funktion des Fahrersitzes oder der angebauten Teile kann nicht
garantiert werden.
•
••
•Vor Fahrtbeginn muss geprüft werden, ob mit allen gewählten Sitzeinstellungen eine si-
chere Bedienung des Fahrzeuges gewährleistet ist.
Anschlussdaten
•
••
•Bei notwendigen elektrischen Anschlüssen an das Bordnetz ist folgendes unbedingt zu
beachten:
Vor Anschluss eines im Fahrersitz vorhandenen elektrischen Verbrauchers (z.B. Sitz-
heizung oder Klimatisierung) müssen entsprechende auf das Fahrzeug bezogene elektri-
sche Daten bezüglich Spannung, Absicherung und Art der Anschlussverbindung beim
Fahrzeughersteller, bei der GRAMMER AG oder deren Vertretungen erfragt werden.
Aus Sicherheitsgründen muss der Einbau und Anschluss an das Bordnetz von autorisier-
tem Fachpersonal durchgeführt werden.
Die Sitzanschlüsse sind unabhängig von anderen Fahrzeugbauteilen separat abzusi-
chern.
Absicherung Sitzschalter - Strombelastbarkeit
12V DC 10A Schalterausführung: Wechsler
Schaltleistung: 1W
Schaltstrom max.: 0,1A
Keiner dieser Parameter darf auch nur kurzfristig
überschritten werden!
Keine induktive Belastung zulässig!
Bei Herstellung des elektrischen Anschlusses ist ein Stromkreis zu wählen, mit dem
durch Abschalten der Zündung die elektrischen Verbraucher des Fahrersitzes vom
stromführenden Netz getrennt werden.

Anschlussdaten
D
9
Kabelbelegung Anschluss-Stecker
Achtung:
Unbedingt auf richtige Polung beim Anschluss der Leitungen des Sitz-Anschlusskabels ach-
ten!
Spannungsversorgung rot: plus 12 V
schwarz: minus
Prüfen Sie vor Beginn der Einbauarbeiten die Absicherung des Sitzes und vergleichen Sie
dies mit den Leistungsdaten des Fahrzeuges.
Hinweis:
Achten Sie beim Anschluss im Sicherungskasten darauf, dass die Sicherung des gewählten
Stromkreises die für den Sitz und den Kabelbaum vorgeschriebene Amperezahl nicht über-
schreitet.

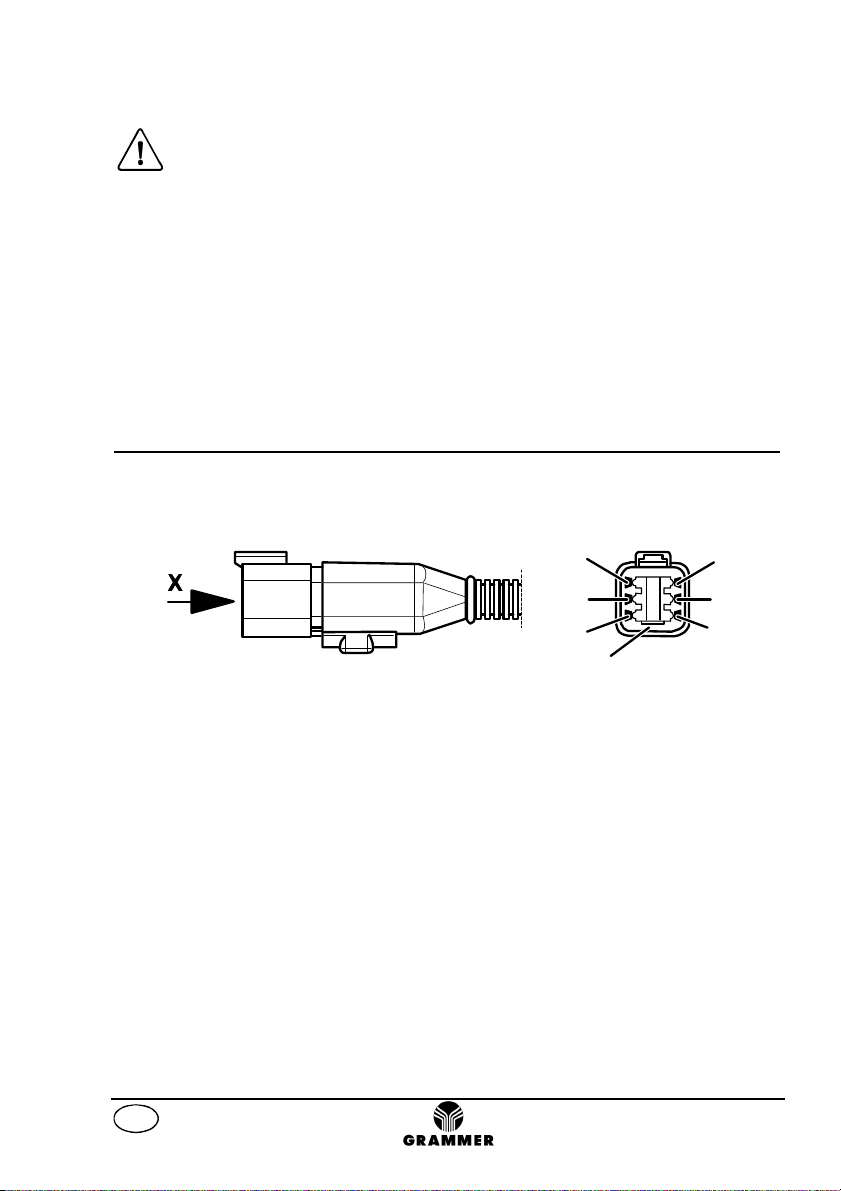

Belegung Anschlussstecker am Sitz:
6
5
X
1
2
3
4
Kabelfarben:
1> gelb
2> grün
3> grau
4> orange
5> braun
6> blau
Kabelbelegungen:
1 - 3 > Schliesser Sitzbelegungserkennung
1 - 2 > Öffner Sitzbelegungserkennung
1 - 6 > Gurtschlossschalter *
4 - 5 > Sitzheizung / Kompressor
* falls vorhanden ** je nach Ausführung *** nachrüstbar

Anschlussdaten
10
D

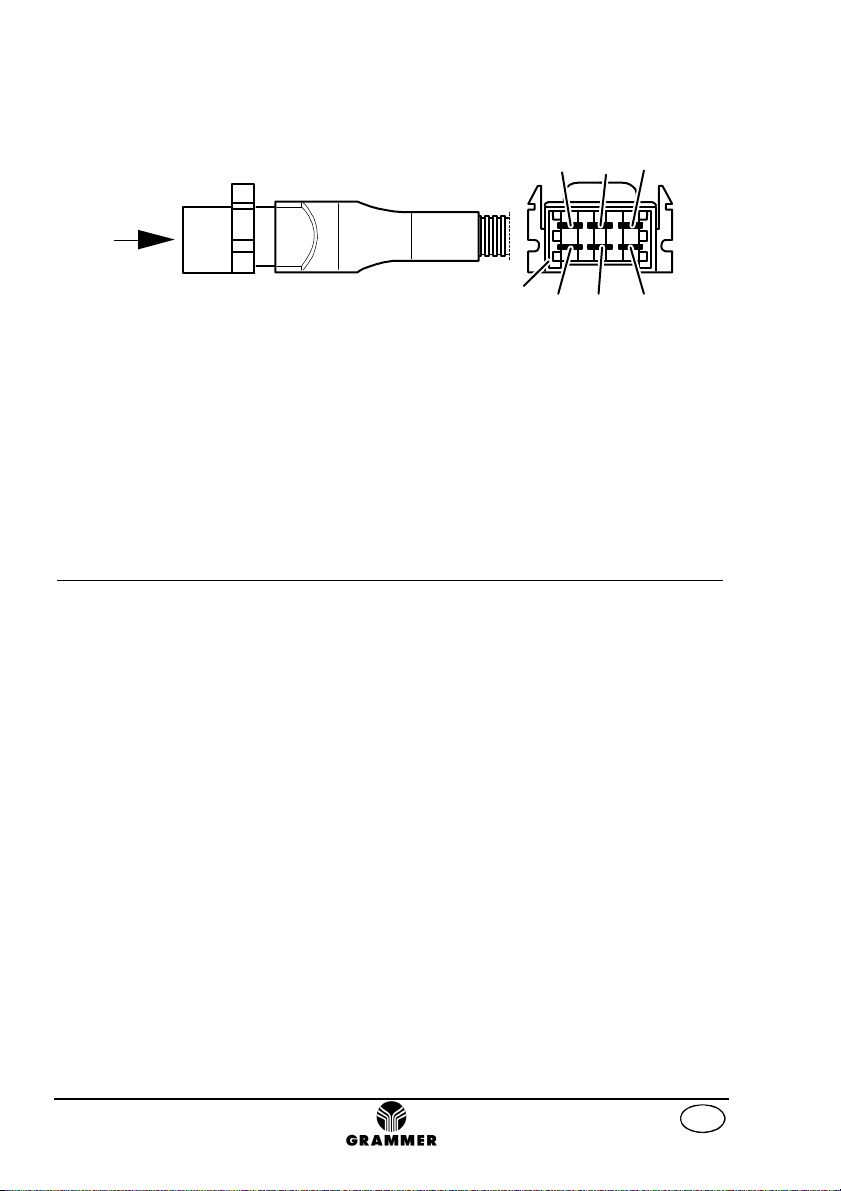

Belegung Anschlussstecker des mitgelieferten Adapterkabels:
X
123
4
5
6
X
Kabelfarben:
1> gelb
2> rot
3> weiss
4> grün
5> schwarz
6> blau
Kabelbelegungen:
3 - 1 > Schliesser Sitzbelegungserkennung
3 - 4 > Öffner Sitzbelegungserkennung
3 - 6 > Gurtschlossschalter *
2 - 5 > Sitzheizung / Kompressor
Gewährleistung und Haftung
•
••
•Die GRAMMER AG übernimmt bei unsachgemäßer Montage, Verwendung, Benutzung
und Reparatur keine Gewährleistung oder Haftung für daraus folgende Schäden.
•
••
•Einzelheiten über die von der GRAMMER AG gewährten Ansprüche finden sich in Ihren
vertraglichen Unterlagen (siehe Rechnung oder Lieferschein). Andere als dort beschrie-
bene Ansprüche können gegenüber der GRAMMER AG nicht geltend gemacht werden.
* falls vorhanden ** je nach Ausführung *** nachrüstbar

Sitzfunktionen und Bedienung
D
11
max.
min.
Gewichtseinstellung
Die Gewichtseinstellung erfolgt automatisch
bei Belas
ten des Sitzes durch den Fahrer. Ein
zusätzliches Betätigen eines Griffes ist daher
nicht erforderlich.
Bei einem Fahrerwechsel erfolgt die
Nachregelung der Gewichtseinstellung
dynamisch im Fahrbetrieb.
Hinweis:
Ein Absenken des unbelasteten Sitzes stellt
keinen Fehler dar.

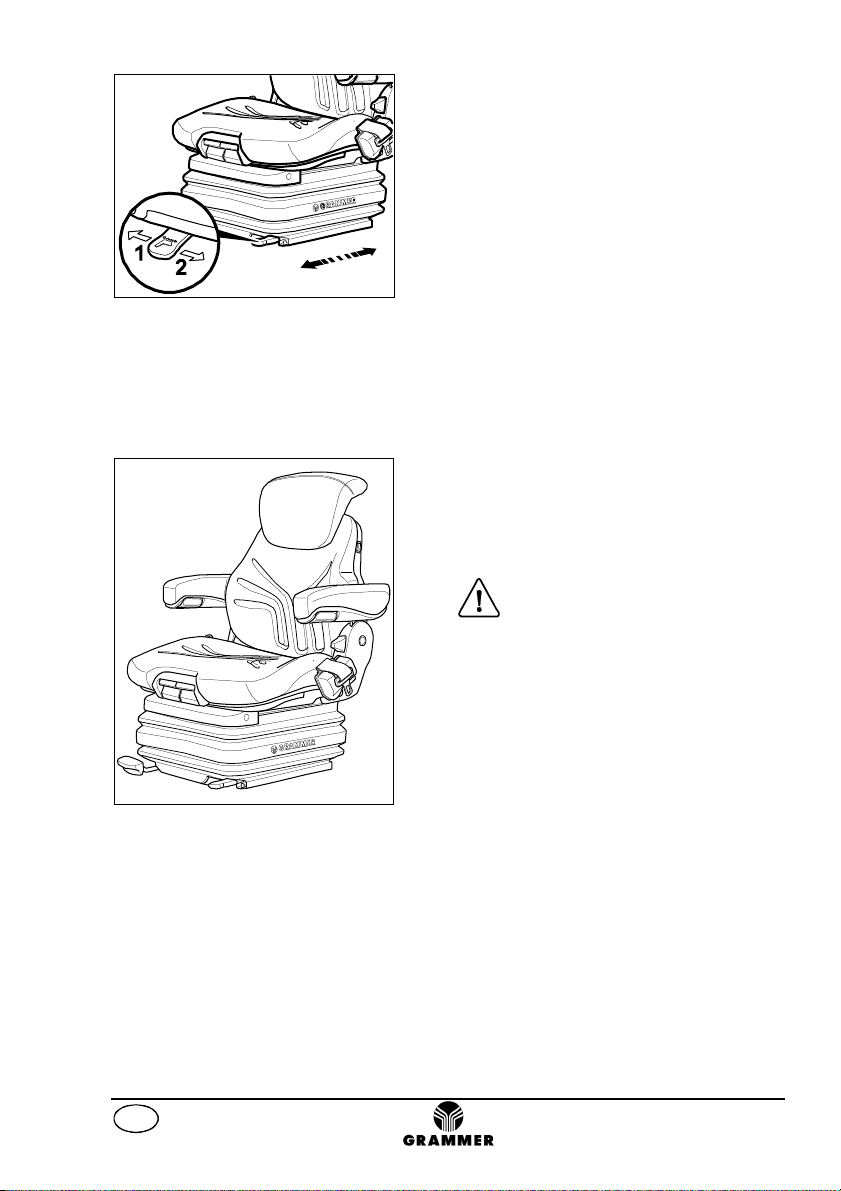

Längseinstellung
Durch Betätigen des Verriegelungshebels
nach oben wird die Längseinstellung freige-
geben.
Vorsicht Unfallgefahr!
Verriegelungshebel nicht während
der Fahrt betätigen.
Vorsicht Quetschgefahr!
Hebel nur an der Mulde fassen
(Durchgriffsicherung), nicht unter
dem Hebel durchgreifen.

Nach der Einstellung muss der Verriege-
lungshebel in der gewünschten Position hör-
bar einrasten. Nach dem Verriegeln darf sich
der Fahrersitz nicht mehr in eine andere Posi-
tion verschieben lassen.

Verriegelungshebel nicht mit Bein oder
Wade anheben.
* falls vorhanden ** je nach Ausführung *** nachrüstbar

Sitzfunktionen und Bedienung
12
D
Sitzneigungseinstellung
Die Längsneigung der Sitzfläche kann indivi-
duell angepasst werden.
Zum Einstellen der Sitzneigung den linken
Griff nach oben ziehen. Durch gleichzeitiges
Be- oder Entl
asten der vorderen oder hinteren
Sitzfläche neigt sich diese in die gewünschte
Lage.
Sitztiefeneinstellung
Die Sitztiefe kann individuell angepasst wer-
den.
Zum Einstellen der Sitztiefe den rechten Griff
nach oben ziehen. Durch gleichzeitiges nach
vorn oder hinten Schieben der Sitzfläche wird
die gewünschte Position erreicht.
Armlehnenneigung *
Die Längsneigung der Armlehne kann durch
Drehen des Handrades verändert werden.
Bei Drehung nach außen (+) wird die Armleh-
ne vorn angehoben, bei Drehung nach innen
(-) wird sie vorn abgesenkt.
* falls vorhanden ** je nach Ausführung *** nachrüstbar

Sitzfunktionen und Bedienung
D
13
Armlehnen * ***
Die Armlehnen können bei Bedarf nach hinten
geklappt und in der Höhe individuell ange-
passt werden.
Zur Verstellung der Armlehnenhöhe wird die
runde Kappe (Pfeil) aus der Abdeckung her-
ausgehebelt und die dahinter liegende
Sechskantmutter (Schlüsselweite 13 mm) ge-
löst. Armlehnen in die gewünschte Stellung
bringen (5-stufiges Raster) und Sechskant-
mutter festziehen (25Nm). Die Abdeckkappe
wieder auf die Mutter drücken.
Rückenverlängerung * ***
Die Rückenverlängerung kann in der Höhe
durch Herausziehen oder Hineinschieben
über spürbare Rasterungen bis zu einem
Endanschlag individuell angepasst werden.
Zum Entfernen der Rückenverlängerung wird
der Endanschlag nach oben mit einem Ruck
überwunden.
Ablagetasche * ***
Die Ablagetasche ist oben an der Rückseite
der Rückenlehne angebracht.
Zum Öffnen der Ablagetasche die Lasche zu-
erst nach oben ziehen (1.) und dann den De-
ckel der Ablagetasche nach hinten aufklap-
pen (2.).
* falls vorhanden ** je nach Ausführung *** nachrüstbar

Sitzfunktionen und Bedienung
14
D
0
1
Sitzheizung * ***
Die Sitzheizung wird durch Betätigung des
Schalters ein- bzw. ausgeschaltet.
0= Sitzheizung AUS
1= Sitzheizung EIN
Lendenwirbelstütze
Durch Drehen des Handrades nach links oder
rechts kann sowohl die Höhe als auch die
Stärke der Vorwölbung im Rückenpolster in-
dividuell angepaßt werden.
Dadurch kann sowohl der Sitzkomfort erhöht,
als auch die Leistungsfähigkeit des Fahrers
erhalten werden.
Rückenlehneneinstellung
Zum Entrasten der Rückenlehne den Ver-
riegelungshebel nach oben ziehen. Die Rü-
ckenlehne beim Entrasten nicht durch dage-
gen Drücken belasten.
Durch gleichzeitiges Be- und Entlasten der
Rückenlehne wird die gewünschte Position
erreicht. Zum Verriegeln Hebel wieder loslas-
sen.

Nach dem Verriegeln darf sich die Rü-
ckenlehne in keine andere Position bewegen
lassen.
* falls vorhanden ** je nach Ausführung *** nachrüstbar

Sitzfunktionen und Bedienung
D
15
Längshorizontalfederung * ***
Durch die Längshorizontalfederung können
Stoßbelastungen in Fahrtrichtung (z.B. bei
höheren Geschwindigkeiten, im Anhänger-
betrieb oder in schwierigem Gelände) durch
den Fahrersitz besser abgefangen werden.
Der Federungskomfort wird über den Griff für
die Arretierung ein- und ausgeschaltet.
1= Längshorizontalfederung AUS
2 = Längshorizontalfederung EIN
Pflege
Schmutz kann die Funktion des Fahrersitzes
beeinträchtigen.
Halten Sie deshalb Ihren Fahrersitz sauber!
Polster müssen zur Pflege nicht vom Sitzge-
stell gelöst und abgenommen werden.
Vorsicht Verletzungsgefahr
durch Vorschnellen der Rücken-
lehne!
Beim Reinigen des Rücken-
lehnenpolsters muss bei Betäti-
gung der Rückenlehnen-
einstellung die Rückenlehne mit
der Hand abgestützt werden.
ACHTUNG: Fahrersitz nicht mit Hochdruck-
reiniger reinigen!
Bei der Reinigung der Polsterflächen muss
ein Durchfeuchten der Polster vermieden
werden..
Handelsübliche Polster- oder Kunststoff-
reiniger erst an verdeckter, kleinerer Fläche
auf Verträglichkeit prüfen.
* falls vorhanden ** je nach Ausführung *** nachrüstbar

16

GB
17
GRAMMER AG : Seating comfort for high demands!
You have acquired a GRAMMER seat. Congratulations!
Take your seat please, and enjoy the ultimate in seating comfort and safety.
You will be enjoying a driver's seat characterized by user-friendliness and a
high degree of adaptability.
With your new seat you are not only preserving your health; you are improv-
ing your performance and efficiency as well.
Have a good trip, with best wishes from
your GRAMMER Team
Imprint
Copyright © GRAMMER AG
GRAMMER AG
Postfach 1454
D-92204 Amberg
Reprinting, reproduction or translation,
in whole or in part, requires the written
permission of the GRAMMER AG
Amberg, 03/2012

18
GB
1
2
5
6
78
9
10
6
5
11
12
3
4

Operating Instructions
GB
19
Contents
General instructions.................................................................................... 20
Safety instructions....................................................................................... 20
Connecting data.......................................................................................... 22
Guarantee and liability ................................................................................ 24
Seat functions and operation...................................................................... 25
1 Weight adjustment .............................................................................. 25
2 Fore/aft adjustment............................................................................. 25
3 Seat pan angle adjustment ................................................................. 26
4 Seat depth adjustment ........................................................................ 26
5 Armrest adjustment * .......................................................................... 26
6 Armrests * *** ..................................................................................... 27
7 Backrest extension * *** ..................................................................... 27
8 Storage box * *** ................................................................................ 27
9 Seat heater * ***................................................................................. 28
10 Lumbar support................................................................................... 28
11 Backrest adjustment ........................................................................... 28
12 Fore/aft isolator * ***........................................................................... 29
Maintenance ............................................................................................... 29
* if fitted ** depending on model *** optional extra

General instructions
20
GB
•
••
•The operating instructions must be read in full before use.
•
••
•The operating instructions must be kept in the vehicle and always be at hand.
•
••
•The driver's seat may only be fitted, serviced and repaired by specialist personnel.
The respective national regulations and the vehicle manufacturer’s fitting instructions
must be observed.
The national fitting regulations can be obtained from GRAMMER AG or from agencies of
the company, or from the vehicle manufacturer.
•
••
•Worn parts such as rollers, shock absorbers and the fixation must be checked from time
to time.
•
••
•A correctly functioning and individually adjusted driver's seat is essential to your health.
Take adequate care of your seat and have it serviced regularly to ensure that it functions
correctly.
The functional checks are to be carried out at least as regularly as vehicle services
(see maintenance plan for vehicle).
•
••
•These operating instructions should always be kept with the driver's seat. If the seat is
passed on to a third party, it must be accompanied by the relevant operating instructions.
•
••
•Subject to modifications serving engineering progress and deviations compared to the
standard type seat arising therefrom.
Safety instructions
•
••
•Driver's seats that have been adjusted incorrectly have a smaller moving area.
In order to prevent any personal injury, the seat must be adjusted for the driver's weight
before use and before every change of driver.
•
••
•To prevent injury, no objects should be placed within the moving area of the driver's
seat.
•
••
•Before commissioning of the driver’s seat, possible packaging material has to be re-
moved from the seat cushion and the backrest upholstery.
•
••
•To eliminate any risk of accident, the settings must be checked to ensure they are cor-
rectly engaged before the vehicle is driven.
•
••
•Adjustments must not be made while driving.
•
••
•Only touch the handle for setting the fore/aft adjustment at the indented grip provided for
that purpose.
– RISK OF CRUSHING –
•
••
•After removal of the backrest upholstery, the backrest frame must be supported, for
example held in place, before the backrest adjuster is operated. If you fail to do so, there
is a danger that the backrest frame may jerk forward and cause injury.
