Grammer PRIMO M User manual

02/2004-a 1 087 603

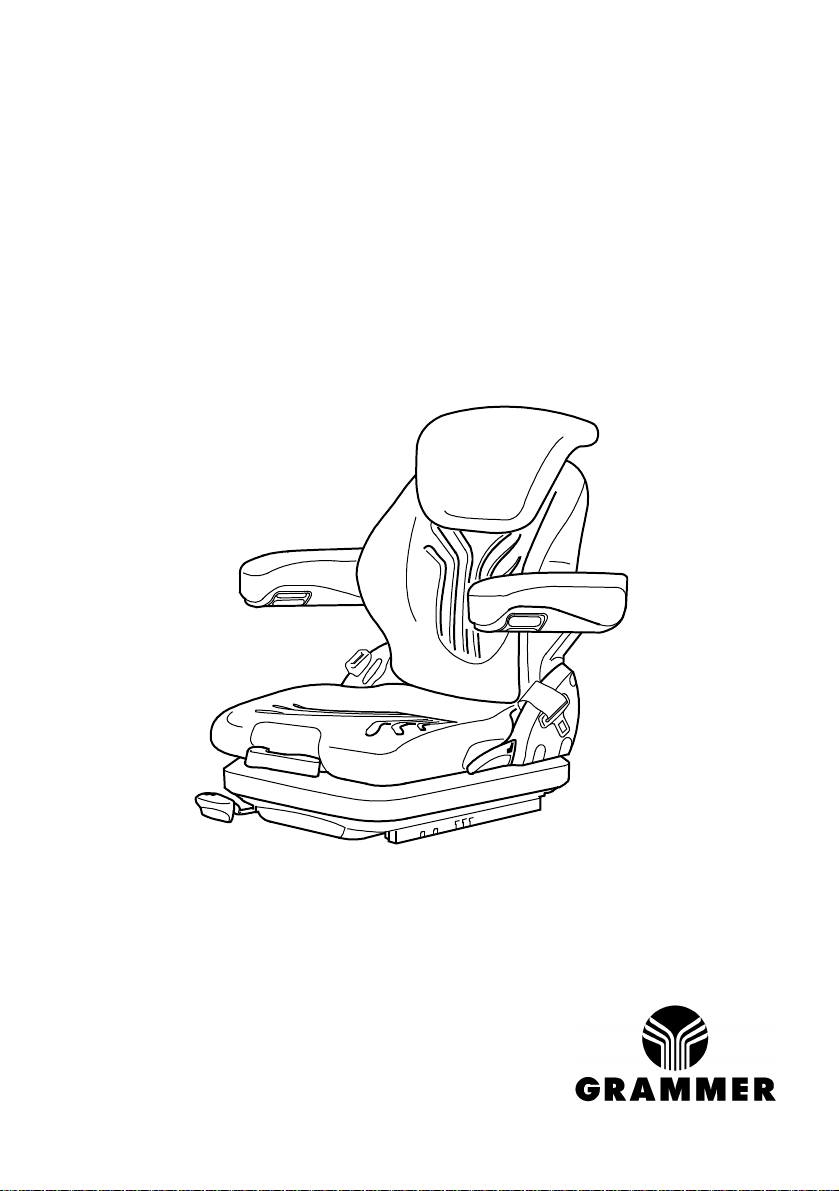

PRIMO M
PRIMO XM

2
D............................................................................................................................. 3
GB ........................................................................................................................... 15
F........................................................................................................................... 27
I........................................................................................................................... 39
E........................................................................................................................... 51
NL ........................................................................................................................... 63

3
GRAMMER: Sitz-Komfort für hohe Ansprüche!
Sie haben einen GRAMMER Sitz erworben. Gratulation!
Nehmen Sie bitte Platz und erleben Sie Sitz-Komfort und Sicherheit. Freuen
Sie sich auf einen Fahrersitz, der sich durch einfache Bedienung und hohe
Anpassungsfähigkeit auszeichnet.
Mit Ihrem neuen Sitz fördern Sie nicht nur Ihre Gesundheit, sondern auch
Ihre Leistungsfähigkeit.
Gute Fahrt wünscht Ihnen
Ihr GRAMMER-Team
Impressum
Copyright © Fa. GRAMMER
GRAMMER AG
Postfach 1454
D-92204 Amberg
Nachdruck, Vervielfältigung oder Übersetzung,
auch auszugsweise, ist ohne schriftliche
Genehmigung durch die Firma GRAMMER nicht erlaubt.
Amberg, 02/2004-a

4

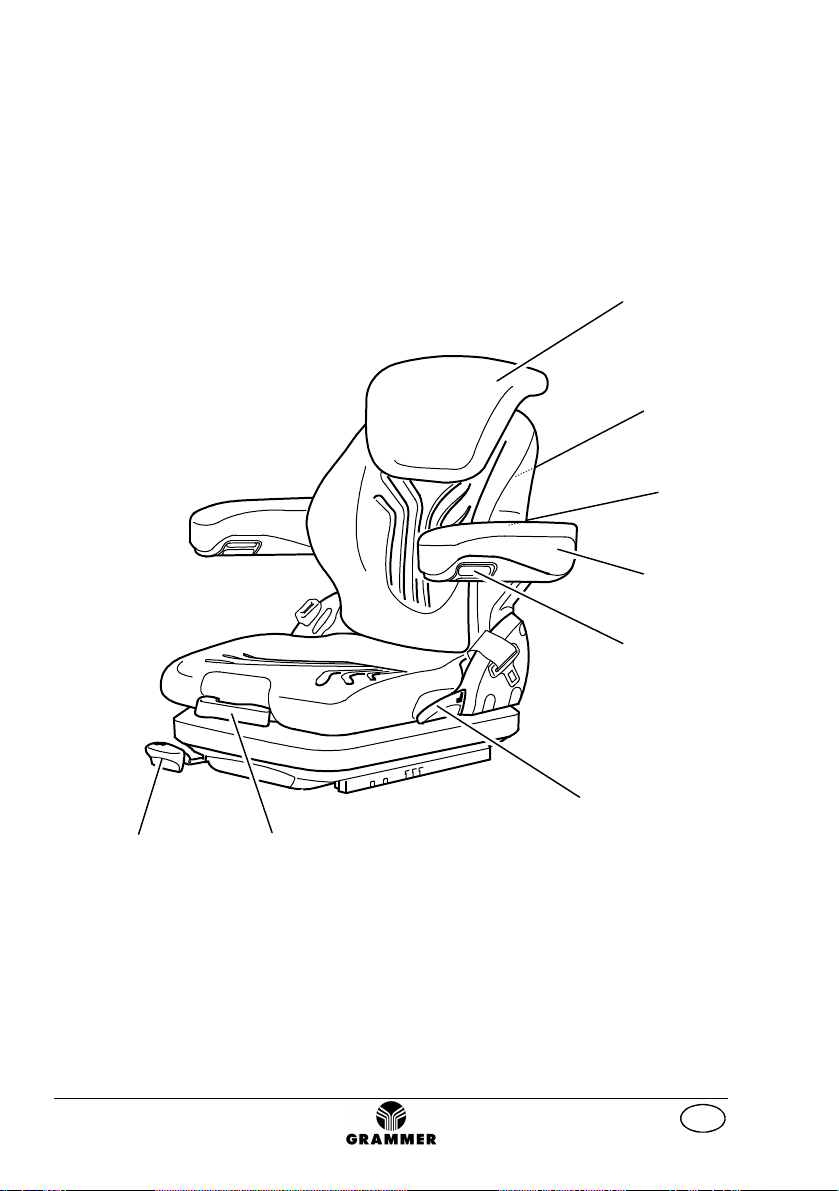

761
1
2
4
3
5
6
7
8

Bedienungsanleitung
5
Inhaltsverzeichnis
Hinweise ....................................................................................................... 6
Sicherheitshinweise ...................................................................................... 6
Garantie ........................................................................................................ 8
Sitzfunktionen und Bedienung ...................................................................... 9
1Gewichtseinstellung.............................................................................. 9
2Längseinstellung................................................................................... 9
3Sitzheizung * ** .................................................................................. 10
4Lendenwirbelstütze............................................................................. 10
5Rückenlehneneinstellung.................................................................... 10
6Armlehnen * ** ................................................................................... 11
7Armlehnenneigung * ........................................................................... 11
8Rückenverlängerung * **.................................................................... 11
Pflege.......................................................................................................... 12
* falls vorhanden ** nachrüstbar

Hinweise
6
Die Bedienungsanleitung muss vor Inbetriebnahme vollständig gelesen werden.
Die Bedienungsanleitung muss im Fahrzeug mitgeführt werden und dem Fahrzeugführer
jederzeit zugänglich sein.
Der Fahrersitz darf nur von Fachpersonal montiert, gewartet und repariert werden.
Jeweilige länderspezifische Vorschriften und Einbauvorschriften des Fahrzeugherstellers
sind dabei zu berücksichtigen.
Die jeweiligen länderspezifischen Einbauvorschriften sind bei der Firma GRAMMER und
deren Vertretungen oder beim Fahrzeughersteller zu erhalten.
Für den Erhalt Ihrer Gesundheit ist ein stets funktionierender und individuell eingestellter
Fahrersitz Voraussetzung. Erhalten Sie die Funktionsfähigkeit Ihres Fahrersitzes durch
Pflege und regelmäßige Funktionsüberprüfungen.
Die Funktionsprüfungen sind mindestens den Wartungsintervallen des
Fahrzeuges anzupassen (siehe Wartungsplan des Fahrzeuges).
Die Bedienungsanleitung ist zusammen mit dem Fahrersitz aufzuheben. Falls der
Fahrersitz an Dritte weitergegeben wird, ist auch die Bedienungsanleitung weiterzugeben.
Sicherheitshinweise
Bei notwendigen elektrischen Anschlüssen an das Bordnetz ist folgendes unbedingt zu
beachten:
Vor Anschluss eines im Sitz vorhandenen Sitzschalters oder einer Sitzheizung müssen
entsprechende auf das Fahrzeug bezogene elektrische Daten bezüglich Spannung,
Absicherung und Art der Anschlussverbindung beim Fahrzeughersteller, bei der
Firma GRAMMER oder deren Vertretungen erfragt werden.
Aus Sicherheitsgründen muss der Einbau und Anschluss an das Bordnetz von
autorisiertem Fachpersonal durchgeführt werden.
Die Sitzanschlüsse sind unabhängig von anderen Fahrzeugbauteilen separat
abzusichern.
Sitzheizung Sitzschalter - Strombelastbarkeit
12V DC 10A 12V DC 10mA (min.)
24V DC 10A 250V DC 5A (max.)
48V DC 10A
Hinweis für Sitzschalter: Min. und max. Strombelastbarkeit bei rein ohmscher
Belastung.
Bei induktiver oder kapazitiver Last ist eine Schutzschaltung der Verbraucher am
Fahrzeug durch den Fahrzeughersteller vorzunehmen. Bei Unklarheiten vor Anschluss
beim Fahrzeughersteller nachfragen.

Sicherheitshinweise
7
Falsch eingestellte Fahrersitze haben einen geringeren Schwingbereich. Um Schäden am
Rücken und Beschädigungen des Fahrersitzes zu vermeiden, muss vor jeder
Inbetriebnahme des Fahrzeuges und bei jedem Fahrerwechsel die Gewichtseinstellung
auf das individuelle Gewicht des Fahrers eingestellt werden.
Um Verletzungen zu vermeiden, dürfen keine Gegenstände im Schwingbereich des
Fahrersitzes gelagert werden.
Vor Inbetriebnahme des Fahrersitzes müssen eventuell vorhandene Verpackungs-
materialien von den Sitz- und Rückenpolstern entfernt werden.
Um Unfallgefahren zu vermeiden, muss vor Inbetriebnahme des Fahrzeuges geprüft
werden, ob alle Einstellvorrichtungen richtig eingerastet sind.
Hebel der Einstellvorrichtung für die Längseinstellung bei Betätigung nur vorn an der
dafür vorgesehenen Griffmulde fassen (nicht umfassen).
– QUETSCHGEFAHR –
Die Einstellvorrichtungen des Fahrersitzes dürfen während des Betriebes nicht betätigt
werden.
Bei entferntem Rückenpolster darf die Rückenlehneneinstellung nur betätigt werden,
wenn die Rückenplatte z.B. mit der Hand abgestützt wird. Bei Nichtbeachtung besteht
erhöhte Verletzungsgefahr durch Vorschnellen der Rückenplatte.
Jede Veränderung des Serienzustandes des Fahrersitzes (z.B. durch Nachrüsten von
nicht original Nachrüst- und Ersatzteilen der Firma GRAMMER) kann den geprüften
Zustand des Fahrersitzes aufheben. Es können Funktionen des Fahrersitzes
beeinträchtigt werden, die Ihre Sicherheit gefährden. Aus diesem Grund muss jede
bauliche Veränderung des Fahrersitzes durch die Firma GRAMMER freigegeben
werden.
Beim Aus- und Einbau des Fahrersitzes sind unbedingt die Angaben des Fahrzeug-
herstellers zu beachten.
Fahrersitze nicht an den Abdeckungen anheben. Bei Nichtbeachtung besteht erhöhte
Unfallgefahr durch Lösen oder Brechen der Abdeckungen.
Vor dem Ausbau des Fahrersitzes sind sämtliche Steckverbindungen zwischen Fahrersitz
und Bordnetz zu trennen. Bei Wiederherstellen der Steckverbindungen muss auf
Dichtigkeit (Staub, Wasser) geachtet werden.
Rückhaltegurte sind am Fahrersitz nachrüstbar. Das Nachrüsten mit Rückhaltegurten ist
wegen erhöhter Belastung der Fahrersitzbefestigung nur nach Genehmigung des
Fahrzeugherstellers zulässig.
Die Nachrüstung muss unter Beachtung der jeweiligen länderspezifischen Vorschriften
und Richtlinien erfolgen und muss von der Firma GRAMMER freigegeben werden.
Nachgerüstete Rückhaltegurte müssen vor Inbetriebnahme des Fahrzeuges angelegt
werden.
Nach einem Unfall müssen die Rückhaltegurte ausgewechselt werden.
Bei am Fahrersitz montierten Rückhaltegurten müssen nach einem Unfall zusätzlich der
Fahrersitz und die Fahrersitzbefestigung durch Fachpersonal überprüft werden.

Sicherheitshinweise
8
Schraubenverbindungen müssen regelmäßig auf festen Sitz geprüft werden. Ein
Wackeln des Fahrersitzes kann auf lose Schraubverbindungen oder sonstige Defekte
hinweisen.
Bei Feststellung von Unregelmäßigkeiten in den Funktionen des Fahrersitzes (z.B.
defekte Federung des Fahrersitzes, unsachgemäße Verwölbung der Lendenwirbelstütze
oder beschädigter Faltenbalg) umgehend eine Fachwerkstatt zur Behebung der
Ursache aufsuchen.
Bei Nichtbeachtung besteht Gefahr für Ihre Gesundheit und erhöhte Unfallgefahr.
Vor Inbetriebnahme des Fahrzeuges sind eventuell im Fahrersitz vorhandene Schalter
(zur Stilllegung von Aggregaten beim Verlassen des Fahrersitzes oder Fahrzeuges) auf
ihre Funktionsfähigkeit zu prüfen.
Bei Funktionsstörungen darf das Fahrzeug nicht in Betrieb genommen werden.
– ERHÖHTE UNFALLGEFAHR –
Fahrersitze mit eingebautem Schalter für die Sitzbelegungserkennung dürfen außer
normaler Benutzung nicht mit Gegenständen auf der Sitzfläche belastet werden, da
sich das Fahrzeug sonst führerlos in Bewegung setzen kann.
– ERHÖHTE UNFALLGEFAHR –
Das Entlasten der Sitzfläche während der Fahrt führt zum Fahrzeugstillstand.
Während des Betriebs - bei belastetem Fahrersitz - Faltenbalg nicht nach innen drücken.
– QUETSCHGEFAHR –
Es ist darauf zu achten, dass keine Gegenstände oder Flüssigkeiten in das Innere des
Fahrersitzes gelangen.
Der Fahrersitz ist nicht wasserdicht und ist vor Spritzwasser zu schützen!
Umbau oder Nachrüstarbeiten an Fahrersitzen der Firma GRAMMER dürfen nur von
autorisierten Fachwerkstätten, geschultem Personal beziehungsweise entsprechend
ausgebildeten Personen unter Berücksichtigung der anwendbaren Bedienungs-,
Wartungs- und Einbauvorschriften sowie der länderspezifischen Vorschriften durchgeführt
werden.
Bei unsachgemäßer Montage besteht die Gefahr von Verletzungen sowie Sach-
beschädigungen und die Funktion des Fahrersitzes oder der angebauten Teile kann
nicht garantiert werden.
Garantie
Die Firma GRAMMER übernimmt bei unsachgemäßer Montage, Verwendung, Benutzung
und Reparatur keine Gewährleistung oder Haftung für daraus folgende Schäden.
Einzelheiten über die von der Firma GRAMMER gewährten Garantie, finden sich in der
Rechnung oder im Lieferschein. Andere als dort beschriebene Garantien können
gegenüber der Firma GRAMMER nicht geltend gemacht werden.

Sitzfunktionen und Bedienung
9
762
min.
max.

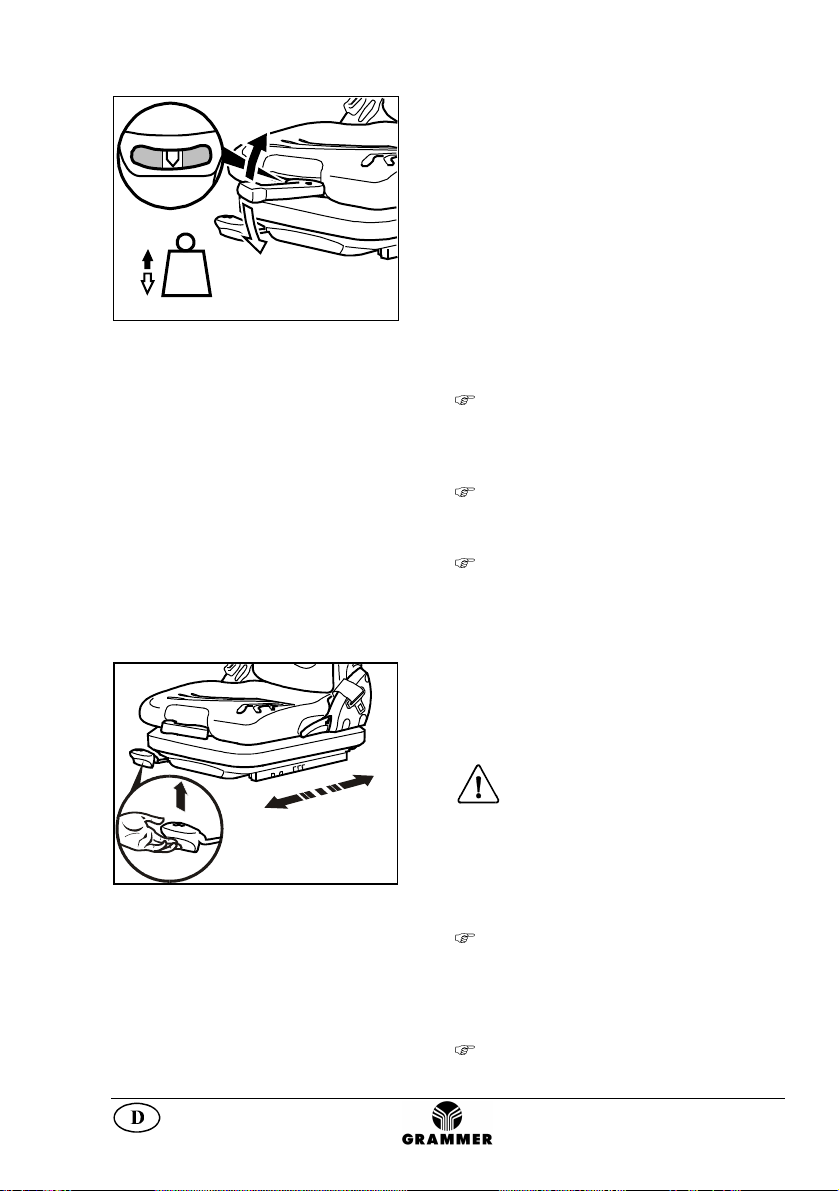

Gewichtseinstellung
Das jeweilige Fahrergewicht muss bei
belastetem Fahrersitz eingestellt werden.
Dazu ist der Gewichtseinstellungshebel
vollständig aufzuklappen, am vorderen
Hebelende zu fassen und nach oben oder
unten zu bewegen (10 Betätigungen von
min. auf max.).
Vor jedem erneuten Hub ist der Hebel in die
mittlere Ausgangsposition zurückzuführen
(hörbares Einrasten). Das richtige Fahrer-
gewicht ist eingestellt, wenn sich der Pfeil in
Mittelstellung des Sichtfensters befindet.
Um Gesundheits- und Materialschäden
zu vermeiden, muss vor Inbetriebnahme des
Fahrzeuges die individuelle Fahrergewichts-
einstellung kontrolliert und eingestellt werden.
Das Erreichen der min. oder max. Ge-
wichtseinstellung wird durch einen spürbaren
Leerhub am Hebel angezeigt.
Nach erfolgter Gewichtseinstellung ist
der Hebel vollständig bis zur Verrastung
einzuklappen.
763
Längseinstellung
Durch Betätigen des Verriegelungshebels
nach oben wird die Längseinstellung
freigegeben.
Vorsicht Unfallgefahr!
Verriegelungshebel nicht während
der Fahrt betätigen.
Vorsicht Quetschgefahr!
Hebel nur an der Mulde fassen
(Durchgriffsicherung), nicht unter
dem Hebel durchgreifen.
Nach der Einstellung muss der
Verriegelungshebel in der gewünschten
Position einrasten. Nach dem Verriegeln darf
sich der Fahrersitz nicht mehr in eine andere
Position verschieben lassen.
Verriegelungshebel nicht mit Bein oder
Wade anheben.

Sitzfunktionen und Bedienung
10
764
Sitzheizung * **
Die Sitzheizung wird durch Betätigung des
Schalters ein- bzw. ausgeschaltet.
0 = Sitzheizung AUS
1 = Sitzheizung EIN
765
1
0
2
2
1
Lendenwirbelstütze
Mit der Lendenwirbelstütze kann sowohl der
Sitzkomfort erhöht als auch die Leistungs-
fähigkeit des Fahrers erhalten werden.
Durch Drehen des Handrades nach oben wird
die Stärke der Vorwölbung im oberen Bereich
des Rückenpolsters und durch Drehen nach
unten im unteren Bereich des Rückenpolsters
individuell angepasst.
0 = Keine Vorwölbung
1 = Max. Vorwölbung oben
2 = Max. Vorwölbung unten
+30°
-5°
766
Rückenlehneneinstellung
Nach Betätigung des Verriegelungshebels
nach oben wird die Verzahnung der
Rückenlehneneinstellung gelöst.
Nach der Verstellung muss der
Verriegelungshebel in der gewünschten
Position einrasten. Nach dem Verriegeln darf
sich die Rückenlehne nicht mehr in eine
andere Position bewegen lassen.
Für einen ergonomischen
Arbeitsgebrauch ist der Verstellwinkel der
Rückenlehne (15 Stufen zu je 2,5 Grad) im
Bereich zwischen -5 Grad und +30 Grad
einzustellen.
* falls vorhanden ** nachrüstbar

Sitzfunktionen und Bedienung
11
767
Armlehnen * **
Die Armlehnen können bei Bedarf nach hinten
geklappt und in der Höhe individuell
angepasst werden.
Zur Verstellung der Armlehnenhöhe wird die
runde Kappe (Pfeil) aus der Abdeckung
herausgehebelt und die dahinter liegende
Sechskantmutter (Schlüsselweite 13 mm)
gelöst. Armlehnen in die gewünschte Stellung
bringen (5-stufiges Raster) und Sechskant-
mutter festziehen. Die Abdeckkappe wieder
auf die Mutter drücken.
+
-
768
Armlehnenneigung *
Die Längsneigung der Armlehne kann durch
Drehen des Handrades verändert werden.
Bei Drehung nach au0en (+) wird die
Armlehne vorn angehoben, bei Drehung nach
innen (-) wird sie vorn abgesenkt.
769
Rückenverlängerung * **
Die Rückenverlängerung kann in der Höhe
durch Herausziehen oder Hineinschieben
über spürbare Rasterungen bis zu einem
Endanschlag individuell angepasst werden.
Zum Entfernen der Rückenverlängerung wird
der Endanschlag nach oben mit einem Ruck
überwunden.
* falls vorhanden ** nachrüstbar

Pflege
12
770
Schmutz kann die Funktion des Fahrersitzes
beeinträchtigen.
Halten Sie deshalb Ihren Fahrersitz sauber!
Polster müssen zur Pflege nicht vom
Sitzgestell gelöst und abgenommen werden.
Verletzungsgefahr durch
Vorschnellen der Rückenlehne!
Beim Reinigen des Rücken-
lehnenpolsters muss bei
Betätigung der Rückenlehnen-
einstellung die Rückenlehne mit
der Hand abgestützt werden.
ACHTUNG: Fahrersitz nicht mit Hochdruck-
reiniger reinigen!
Bei der Reinigung der Polsterflächen sollte
ein Durchfeuchten der Polster vermieden
werden.
Handelsübliche Polster- oder Kunststoff-
reiniger erst an verdeckter, kleinerer Fläche
auf Verträglichkeit prüfen.

13

14

GB 15
GRAMMER: Seating comfort for high demands!
You have acquired a GRAMMER seat. Congratulations!
Take your seat please, and enjoy the ultimate in seating comfort and safety.
You will be enjoying a driver’s seat characterized by user-friendliness and a
high degree of adaptability.
With your new seat you are not only preserving your health; you are
improving your performance and efficiency as well.
Have a good trip, with best wishes from
your GRAMMER Team
Imprint
Copyright © GRAMMER Corp.
GRAMMER AG
Postfach 1454
D-92204 Amberg
Reprinting, reproduction or translation,
in whole or in part, requires the written
permission of the GRAMMER Corporation.
Amberg, 02/2004-a

16 GB
761
1
2
4
3
5
6
7
8

Operating instructions
GB 17
Contents
General instructions .................................................................................... 18
Safety instructions....................................................................................... 18
Guarantee................................................................................................... 20
Seat functions and operation ...................................................................... 21
1Weight adjustment .............................................................................. 21
2Fore/aft adjustment............................................................................. 21
3Seat heater * ** .................................................................................. 22
4Lumbar support................................................................................... 22
5Backrest adjustment ........................................................................... 22
6Armrests * ** ...................................................................................... 23
7Armrest adjustment * .......................................................................... 23
8Backrest extension * ** ...................................................................... 23
Maintenance ............................................................................................... 24
* if fitted ** optional extra

General instructions
18 GB
The operating instructions must be read in full before use.
The operating instructions must be kept in the vehicle and always be at hand.
The driver’s seat may only be fitted, serviced and repaired by specialist personnel,
in accordance with national regulations and the vehicle manufacturer’s fitting instructions.
The national fitting regulations can be obtained from GRAMMER or from agencies of the
company, or from the vehicle manufacturer.
A correctly functioning and individually adjusted driver’s seat is essential to your health.
Take adequate care of your seat and have it serviced regularly to ensure that it functions
correctly.
The functional checks are to be carried out at least as regularly as vehicle
services (see maintenance plan for vehicle).
These operating instructions should always be kept with the driver’s seat. If the seat is
passed on to a third party, it must be accompanied by the relevant operating instructions.
Safety instructions
If you need to connect cables to the vehicle supply network, strictly observe the following
instructions:
Before you connect a seat switch or a seat heater, you must obtain the relevant electrical
data for the respective vehicle with reference to voltage, protection and the kind of
connections from the manufacturer, from GRAMMER or the company’s agencies.
For safety reasons, the installation and connection to the vehicle supply network must be
carried out by authorized specialist personnel only.
The seat connections must be protected independently of other vehicle components.
Seat heater Seat switch – Current carrying capacity
12V DC 10A 12V DC 10mA (min.)
24V DC 10A 250V DC 5A (max.)
48V DC 10A
Notes concerning seat switch: Minimum and maximum current carrying capacity for
purely resistive load.
In case of inductive or capacitive load, the manufacturer must install a protective circuit
breaker for the consumers in the vehicle. If there are any uncertainties, please ask the
vehicle manufacturer before making connections.
Driver’s seats that have been adjusted incorrectly have a smaller moving area. To prevent
damage to the driver’s back and to the seat, the seat must be adjusted for the driver’s
weight before use and before every change of driver. To prevent injury, no objects
should be placed within the moving area of the driver’s seat.

Safety instructions
GB 19
To prevent injury, no objects should be placed within the moving area of the driver’s
seat.
Before commissioning of the driver’s seat, possible packaging material has to be
removed from the seat cushion and the backrest upholstery.
To eliminate any risk of accident, the settings must be checked to ensure they are
correctly engaged before the vehicle is driven.
Only touch the handle for setting the fore/aft adjustment at the indented grip provided for
that purpose (do not put your whole hand around it).
– RISK OF CRUSHING –
Adjustments must not be made while driving.
After removal of the backrest upholstery, the backrest frame must be supported, for
example held in place, before the backrest adjuster is operated. If you fail to do so, there
is a danger that the backrest frame may jerk forward and cause injury.
Any changes to the series standard of the seat (for example fitting parts which are not
original GRAMMER parts) may impair the safety standard to which it has been tested.
Functions may be impaired, threatening your safety. For this reason, any change in
design of the seat must be approved by GRAMMER.
During the removal and installation of the driver’s seat, the corresponding instructions by
the specific vehicle manufacturer must be strictly observed!
Do not hold onto the covers for lifting the driver’s seats. If you do so anyway, there is an
increased risk of injury due to loosening or breaking covers.
Before you remove the driver’s seat, disconnect all plug-in connections between the
driver’ sseat and the vehicle supply network. When you replace the plug-in connectors,
make sure they are tight (dust, water).
Seatbelts can be retrofitted to the driver’s seat. Seatbelts may only be fitted on the
approval of the vehicle manufacturer, as they increase the load in the seat mounting
area.
Seatbelts must be fitted in accordance with specific national regulations and guidelines,
and must be approved by GRAMMER.
Retrofitted seatbelts must be fastened before driving.
The seatbelts must be replaced after an accident.
Where seatbelts are fitted to the driver’s seat, the seat and seat mounting must be
checked additionally by specialist personnel after an accident has occurred.
Fasteners must be checked regularly for tightness. If the seat wobbles there may be
loose bolts or other faults.
If you notice that the seat does not function correctly (for example a defective seat
suspension; improper curving of the lumbar support or damaged bellows), contact a
specialist workshop immediately to arrange for repairs to be carried out.
If you fail to do so, your health may be affected and the risk of accident increased.

Safety instructions
20 GB
Before the vehicle is used, switches that might be in the driver’s seat (for shutting down
mechanical equipment when the driver leaves his/her seat) must be checked for proper
function.
If malfunctions are detected, the vehicle must not be driven.
– INCREASED RISK OF ACCIDENT –
Loads must not be placed on seats with a built-in switch,except for the driver’s
weight during normal use, as the vehicle may otherwise start to move by itself.
–
   
–
If you take off the weight from the seat while driving, this will cause the vehicle to stop.
Do not indent the bellows while there is load on the driver’s seat.
–RISK OF CRUSHING –
Make sure that the interior of the driver’s seat remains free of foreign particles or
liquids.
The driver’s seat is not watertight and must be protected against splashes of water!
Any conversion or refitting work on a GRAMMER driver’s seat must be performed
exclusively in authorized workshops by trained or suitably qualified personnel and in
adherence with the applicable operating, maintenance and installation instructions and in
compliance with all relevant national regulations.
Improper installation and assembly bear the risk of personal injury or property
damage and the proper function of the driver’s seat or mounted parts can no longer be
guaranteed.
Guarantee
GRAMMER can provide no guarantee for damage resulting from incorrect assembly, use
or repair of the driver’s seats.
Further details on the guarantee granted by GRAMMER are stated on the invoice or the
delivery note. Warranty claims against GRAMMER beyond the guarantee obligations
described there are excluded.
