Grandstream Networks GXP1450 User manual

Grandstream Networks, Inc.
1297 Beacon Street, 2nd Floor
Brookline, MA 02446. USA
Tel : [phone] – 9300
Fax: [phone] – 1987
www.grandstream.com
For Warranty and RMA information, please visit www.grandstream.com
GXP1450 2-Line IP Phone
Quick Start Guide

1 2
The GXP1450 is not pre-congured to support or
carry emergency calls to any type of hospital, law
enforcement agency, medical care unit (“Emergency
Service(s)”) or any other kind of Emergency Service.
You must make additional arrangements to access
Emergency Services. It is Your responsibility to
purchase SIP-compliant Internet telephone service,
properly congure the GXP1450 to use that service,
and periodically test your conguration to conrm
that it works as You expect. If You do not do so, it is
Your responsibility to purchase traditional wireless
or landline telephone services to access Emergency
Services.
GRANDSTREAM DOES NOT PROVIDE
CONNECTIONS TO EMERGENCY SERVICES VIA
THE GXP1450. NEITHER GRANDSTREAM NOR
ITS OFFICERS, EMPLOYEES OR AFFILIATES MAY
BE HELD LIABLE FOR ANY CLAIM, DAMAGE, OR
LOSS, AND YOU HEREBY WAIVE ANY AND ALL
SUCH CLAIMS OR CAUSES OF ACTION ARISING
FROM OR RELATING TO YOUR INABILITY TO USE
THE GXP1450 TO CONTACT EMERGENCY
SERVICES, AND YOUR FAILURE TO MAKE
ADDITIONAL ARRANGEMENTS TO ACCESS
EMERGENCY SERVICES IN ACCORDANCE WITH
THE IMMEDIATELY PRECEDING PARAGRAPH.

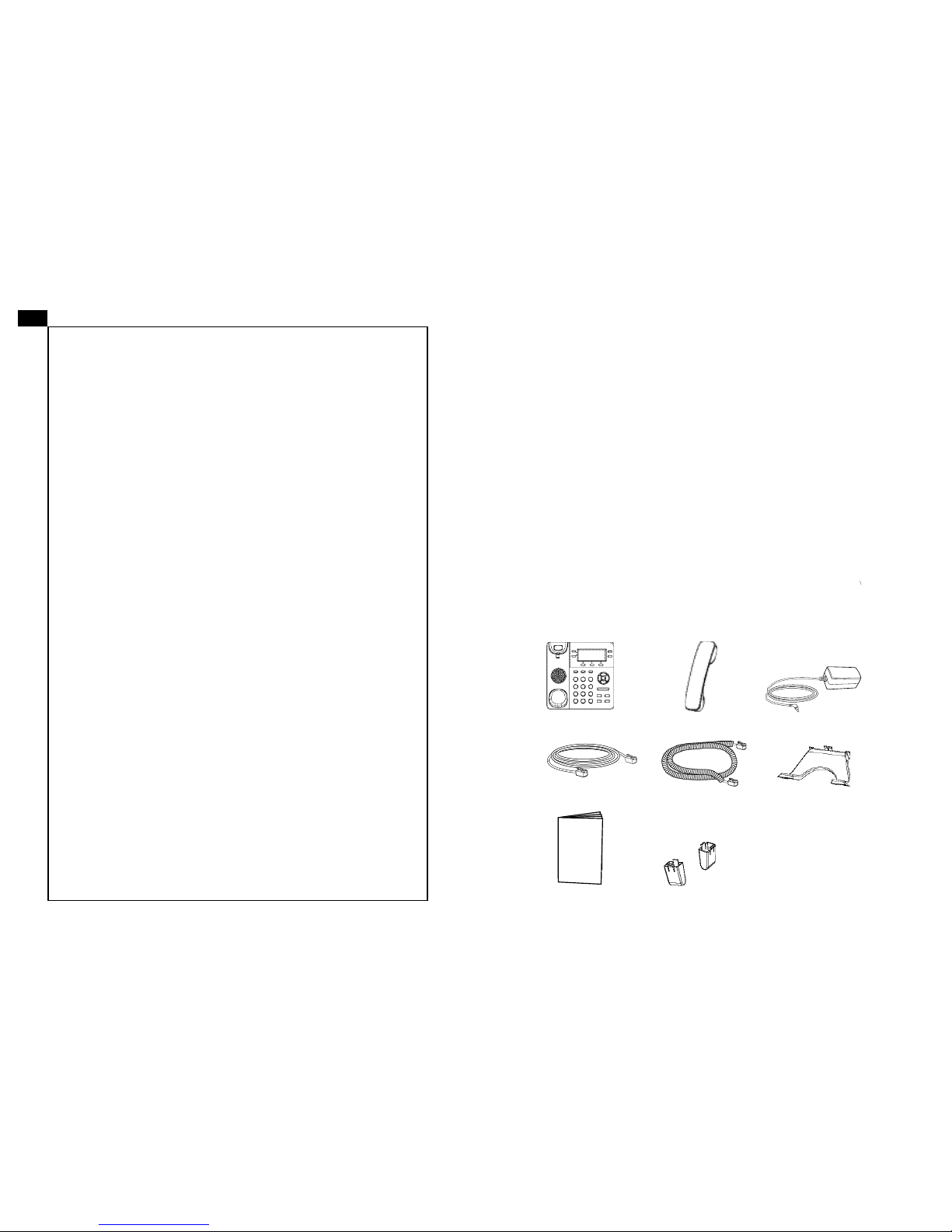

PACKAGE CONTENTS:
OVERVIEW:
EN
WARNING: Please DO NOT power cycle the GXP1450 when the LED lights
are ashing during system boot up or rmware upgrade. You may corrupt rm-
ware images and cause the unit to malfunction.
WARNING: Use only the power adapter included in the GXP1450 package.
Using an alternative non-qualied power adapter may possibly damage the unit.
1 x GXP1450 Main Case 1 x Handset
1 x Phone Cord1 x Ethernet Cable 1 x Phone Stand
1 x 5V Power adapter
1 x Quick Start Guide 2 x Wall Mount Spacers
GXP1450 is a next generation enterprise IP phone that features 2 lines with 2
SIP accounts, a 180x60 graphical LCD, 3 XML programmable context-sensitive
soft keys, dual network ports with PoE and 3-way conference. The GXP1450
delivers superior HD audio quality, rich and leading edge telephony features,
personalized information and customizable application service, automated
provisioning for easy deployment, advanced security protection for privacy, and
broad interoperability with most 3rd party SIP devices and leading SIP/NGN/IMS
platforms. It is a perfect choice for businesses looking for a high quality, feature
rich IP phone with affordable cost.
PRECAUTIONS:

3 4
CONNECTING THE PHONE:
PHONE SETUP:
To setup the GXP1450, follow the steps below:
1. Connect the handset and main phone case with the phone cord.
2. Connect the LAN port of the phone to the RJ-45 socket of a hub/switch or a
router (LAN side of the router) using the Ethernet cable.
3. Connect the 5V DC output plug to the power jack on the phone; plug the power
adapterinto an electrical outlet.
4. The LCD will display provisioning or rmware upgrade information. Before
continuing, please wait for the date/time display to show up.
5. Using the phone embedded web server or keypad conguration menu, you
can further congure the phone using either a static IP or DHCP.
Slot for the phone
stand if placing the
phone on the table
PC Port LAN Port Power Headset Port Handset Port
Wall Mount Holes are
available
Slot for the wall mount
spacers if placing the
phone on the wall
Installing the Phone (Phone Stand):
For installing the phone on the table with the phone stand, attach the phone
stand to the bottom of the phone where there is a slot for the phone stand (Upper
part, bottom part).
Installing the Phone (Wall Mount):
1. Attach the two wall mount spacers to the slot for wall mount spacers on the
back of the phone.
2. Attach the phone to the wall via the wall mount hole.
3. Pull out the tab on from the handset cradle. (See gure below)
4. Rotate the tab and plug it back into the slot with the extension up to hold the
handset while the phone is mounted on the wall. (See gure below)
Tab with extension up
Handset Rest
Tab with extension down

5 6
Note: For the detailed user manual, please download from:
http://www.grandstream.com/support
Tips For Using the Keypad:
PHONE CONFIGURATION:
Congure the GXP1450 using Web Browser:
Message Waiting Indicator
Line Keys
Message
Phonebook
Soft Keys
Conference
Navigation Keys
Menu / OK Key
Volume
Headset
Mute
Speaker
Send
Hold
Tran sfer
Standard Keypad
1. To access the MENU, press the round MENU button.
2. Navigate the menu by using the UP/DOWN and LEFT/RIGHT buttons.
3. Press the round MENU button to conrm a menu selection.
4. The phone automatically exits MENU mode when there is an incoming call, the
phone goes off-hook, or when the MENU mode is left idle for 20 seconds.
1.Ensure your phone is powered up and connected to the Internet.
2. Press MENU button to go into menu of the phone.
3. Press the ‘down” arrow button to “Status” and press MENU button to check the
IP address.
4. Type the phone’s IP address in your PC browser (See gure on the right).
5. The default administrator password is “admin”; the default end-user password
is “123”.
Congure the GXP1450 using the Keypad:
1. Make sure the phone is idle.
2. Press the “MENU” button to access the menu options to congure the phone.
3. Select MENU->Cong, to congure settings for SIP Proxy, Outbound Proxy,
SIP User ID, SIP Auth ID, SIP Password.
4. Follow MENU options to congure the basic features of the phone – for
example: the IP address if using a static IP. For details, please check GXP1450
User Manual.
5. Please contact your ITSP (Internet Telephony Service Provider) for additional
settings that may be necessary to congure the phone.

7 8
GXP1450不预设对医院，执法机构，医疗中
心(急救服务)以及各种紧急服务的紧急通话服
务。用户必须自行设定紧急通话功能。用户必
须自行购买SIP兼容的网络电话服务，正确的
设定GXP1450使用该服务，并定期测试您的
配置以确保GXP1450如预期工作，否则请购
买传统无线或有限电话服务来拨打紧急通话。
Grandstream Networks 公司的GXP1450不
支紧急通话服务。 Grandstream Networks 公
司、其管理者和员工以及其相关机构对此所造
成的任何索赔、损失或者损害都不负有任何法
律追究责任。在此，您将无权对任何以及所有
由于无法通过GXP1450拨打紧急电话以及没
有遵照前段文字描述而造成紧急通话失败的事
件提出诉讼。
ZH
警告: 请不要在设备启动未完成LED灯闪烁的时候或设备的升级软件的过程中断
开电源，因为如刚才所述的操作会导致话机本身的程序损坏，进而导致设备无法
启动。
警告: 请使用设备包装中的电源，因为使用其他没有经过认证的替代电源适配器
有可能对设备造成损害。
设备包装清单:
GXP1450 话机（1台） 电话手柄（1个） 电源适配器 （1个）
网线 （1根） 手柄连线（1根） 桌面支架 （1个）
快速安装手册（1本） 墙体支架配件（1个）
注意事项:
产品概览:
GXP1450是一款功能丰富的企业级IP电话。它支持2个SIP账号, 2条线路通
讯，180x60图形化灰度LCD显示屏，3个可编辑XML应用程序软按键，2个
10/100 Mbps 自适应交换式以太网接口（支持PoE供电），三方会议。 GXP1450
具有优异的高清晰语音质量和丰富完备的电话功能。它支持自动化的个人多媒体
信息服务、自动配置、先进的安全隐私保护设置。它广泛兼容其它第三方SIP设备
及主要SIP/NGN/IMS平台。对于追求性价比的企业用户来说， GXP1450将是理想
的选择。

9 10
安装电话:
墙体支架插槽
桌面支架插槽
墙体支架配件插槽
安装电话 (墙体支架):
1. 将墙体支架插入电话背面的支架插槽中；
2. 通过墙孔将电话固定在墙上；
3. 如下图所示，将话机手柄槽下方的扣机零件取出；
4. 将该零件倒转，然后重新插入原处。此时零件凸出处在外，当电话使用墙体支
架固定在墙上时，手柄可以垂直地稳定扣入手柄槽中，不会滑落。
话机手柄插槽
凸出处向上
凸出处向下
安装电话 (桌面支架):
将桌面支架插入电话背面的支架插槽中。用户可以使用两排插槽中的一排，不用
的插槽用于不同的倾斜角度。
电话的连接:
PC端口 网络连接端口 5V电源 耳机 手柄
连线步骤：
1. 用手柄连线连接电话手柄和电话主机；
2. 用网线连接电话的网络接口和外部网络接口（如：集线器或交换机上的RJ-45网
络接口）；
3. 用电源适配器连接电话电源接口和交流电源插座；
4. 电话屏幕将会显示设备启动或固件升级信息。请耐心等待至时间/日期显示；
5. 话机启动后，用户可以在主菜单或WEB浏览器进一步设置静态IP或者DHCP，从
而获得网络连接。

11 12
使用GXP1450键盘:
1. 当电话处于空闲状态，按下菜单/确定按键进入菜单选项；
2. 使用方向选择按键 “上”“下”“左”“右”选择菜单选项；
3. 按下菜单/确定按键确定选项；
4. 当有来电进入，提起电话手柄、使用免提键或者电话处于菜单状态中20秒之
后，电话将自动退出菜单选项。
电话的配置:
通过WEB浏览器配置GXP1450:
1. 请确保电话的电源及网络连接；
2. 按下菜单/确定按键进入菜单选项；
3. 使用“向下”方向键选择“状态”，按下菜单/确定按键，此时电话屏幕显示话
机IP地址；
4. 在您电脑浏览器中输入话机IP地址（电话和您的电脑必须在同一个网段）；
5. 如右图所示，请输入密码登陆。默认管理员密码是“admin”；默认终端用户密
码是“123”。
通过键盘配置GXP1450:
1. 确保电话处于空闲状态；
2. 按下菜单/确定按键进入菜单选项；.
3. 选择菜单->设置->账号，输入SIP服务器、SIP用户名、密码等账号信息，注册新
的SIP账号；
4. 在菜单选项中进行电话其他设置。如，设置电话的静态IP地址。请参考
GXP1450产品用户手册获得更多详细配置信息；
5. 如有其他需要的设置，请联系您的服务提供商。
备注：欲获取详细的话机使用信息，请在以下链接中下载用户手册:
http://www.grandstream.com/support
留言箱
电话簿
保持
转接
标准键盘
信息指示灯
线路键
软按键
会议
导航键
菜单/确定按键
音量调节
耳机
静音/免打扰
免提
发送

13 14
ES
1 x Auricular
1 x Cable Telefónico
1 x Cable de Red
El teléfono GXP1450 no viene pre congurado ni tiene ac-
ceso a información de ningún tipo de servicio de
llamadas de emergencia, hospitales, servicios policiales,
unidades de cuidados médicos o cualquier otro tipo de
servicio de socorro. Usted deberá hacer las
coordinaciones necesarias para poder acceder a estos
servicios. Será su responsabilidad, el contratar el servicio
de telefonía por internet compatible con el protocolo SIP,
congurar apropiadamente el teléfono GXP1450 para
usar dicho servicio y periódicamente, probar su
conguración para conrmar su funcionamiento de
acuerdo a sus expectativas. Si usted decide no hacerlo,
será su responsabilidad comprar servicios de telefonía
tradicional, ya sea por línea ja o inalámbrica para poder
acceder a los servicios de emergencia.
GRANDSTREAM NO PROVEE CONEXIONES CON
NINGUN SERVICIO DE EMERGENCIA MEDIANTE EL
GXP1450. NI GRANDSTREAM NI SUS DIRECTORES,
EMPLEADOS O AFILIADOS, PUEDEN SER SUJETOS
REPONSABLES POR NINGUN RECLAMO, DAÑO O
PERDIDA. POR LO TANTO, POR LA MEDIANTE,
USTED RENUNCIA A SU DERECHO DE RECLAMO O
DENUNCIA QUE PUEDA SURGIR DEBIDO A LAS
LIMITACIONES EN EL USO DEL GXP1450 PARA CON-
TACTAR A LOS SERVICIOS DE EMERGENCIA, ASI
COMO A SU NEGLIGENCIA DE REALIZAR LAS
COORDINACIONES NECESARIAS PARA ACCEDER A
TODOS LOS SERVICIOS DE EMERGENCIA,
M E N C I O N A D O S E L P A R R A F O P R E C E D E N T E .
CUIDADO: Por favor NO apague el GXP1450 cuando la luz este parpadeando
durante el reinicio o actualizando el rmware. Se puede corromper los archivos
causando que el equipo no se comporte bien.
CUIDADO: Use solamente el adaptador de corriente incluido con el GXP1450.
Usar uno alternativo puede dañar el equipo.
PRECAUCIONES:
SUMARIO:
CONTENIdO:
1 x Base Principal 1 x Adaptador de Alimentación de 5V
1 x Soporte de Teléfono
1 x Guía Rápida de Inicio 2 x Espaciadores de Montaje en Pared
GXP1450 es una nueva generación de Teléfonos IP para empresas, el cual
cuenta con 2 líneas con 2 cuentas SIP, una pantalla LCD gráca de 180x60, 3
teclas de contexto programables vía XML, doble puerto de red con PoE inte-
grado y conferencia de 3 vías. El GXP1450 ofrece calidad superior de audio en
Alta Denición, rico en características y a la vanguardia telefonía IP , información
personalizada y servicio de aplicaciones personalizables, aprovisionamiento
automatizado para facilitar su implementación, avanzada protección y seguridad,
y una amplia interoperabilidad con la mayoría de los dispositivos SIP y platafor-
mas líderes SIP/ NGN/IMS. Es la opción perfecta para las empresas que buscan
un teléfono IP de alta calidad, rico en características telefónicas y a un costo
asequible.

15 16
Puerto PC Puerto LAN
AdAPTANdO El TEléFONO:
Los Oricios de Montaje
en Pared están dis-
ponibles
Ranura para el Soporte
del teléfono, en caso de
colocar el teléfono sobre
la mesa
Ranura para el Soporte
de espaciadores de Mon-
taje en Pared, en caso
de colocar el teléfono en
la pared
Instalando El Teléfono (Montura de Pared):
1. Colocar los dos espaciadores de pared en las ranuras para Montaje en Pared
localizada en parte posterior del teléfono.
2. Fije el teléfono a la pared a través del oricio de Montaje en Pared.
3. Remover la Lengüeta del Auricular (Véase la Figura a continuación).
4. Gire la lengüeta y vuelva a conectarlo en la ranura con la extensión hasta
sostener el auricular cuando el teléfono está montado en la pared (Ver la Figura
a continuación).
Lengüeta con extensión
hacia arriba
Soporte de Auricular
Lengüeta con extensión
hacia abajo
Instalando El Teléfono (Soporte de Teléfono) :
Para instalar el teléfono sobre el escritorio con el soporte de teléfono, jar el
teléfono con la parte inferior, donde hay una ranura para el soporte del teléfono
(Parte Superior, Parte Inferior).
CONECTANdO El TEléFONO:
Poder Puerto de
Auricular
Puerto de receptor de
cabeza
Para congurar el GXP1450, siga los siguientes pasos:
1. Conecte el auricular y la base principal con el cable de teléfono.
2. Conecte el puerto LAN del teléfono a la toma RJ-45 de un hub/switch o un
router (del lado LAN del router) mediante El cable de Red.
3. Conecte el enchufe de 5V DC de salida a la toma de poder en el teléfono,
enchufe el adaptador de alimentación a una toma de corriente eléctrica.
4. La pantalla LCD mostrará información de aprovisionamiento o actualización
de rmware. Antes de continuar, por favor esperar hasta que muestre a la fecha/
hora.
5. Utilizando del servidor Web del teléfono o el menú de conguración del
teclado, usted podrá congurar el teléfono a través de una dirección IP estática
o DHCP.

17 18
Consejos para usar el Teclado:
Teclas de Líneas
Mensaje
Agenda de Llamadas
Teclas Suaves Programables
Conferencia
Teclas de Navegación
Tecl a de Menú/OK
Volumen
Headset
Silencio
Altavoz
Enviar
Retener
Transferencia
Teclado Estándar
Indicadorde Mensaje en Espera
1. Para acceder al menú, pulse el botón MENU de forma redondeada.
2. Navegar por el menú usando las teclas ARRIBA/ABAJO e IZQUIERDA/DERE-
CHA.
3. Presione el botón redondo MENU para conrmar una selección del menú.
4. El teléfono saldrá automáticamente del modo MENU cuando haya una lla-
mada entrante, el teléfono sea descolgado, o cuando el modo MENU es dejado
inactivo durante 20 segundos.
CONFIGURACIÓN dEl TEléFONO:
Congurando el GXP1450 usando su navegador de Internet:
1. Asegúrese de que su teléfono está encendido y conectado a Internet.
2. Pulse el botón MENU para ingresar en el menú del teléfono.
3. Pulse el botón echa “abajo” para ver “Estado” y pulse el botón MENU para
ver la dirección IP.
4. Escriba la dirección IP del teléfono en el navegador de su PC (Véase la gura
a la derecha).
5. La contraseña de administrador por defecto es “admin”; la contraseña por
defecto para el usuario nal es “123 “.
Congurar el GXP1450 usando el teclado:
1. Asegúrese de que el teléfono esté en estado inactivo.
2. Pulse el botón “MENU” para acceder a las opciones del menú para congurar
el teléfono.
3. Seleccione MENU-> Cong, para congurar los ajustes para SIP Proxy, Proxy
de salida, SIP User ID, ID de autenticación SIP, Contraseña SIP.
4. Siga las opciones de MENU para congurar las funciones básicas del teléfono
- por ejemplo: La Dirección IP, en caso de usar una dirección IP estática. Para
obtener más información, consulte el Manual del usuario de la GXP1450.
5. Por favor contacte a su PSI (Proveedor de Servicio de Internet) para los
ajustes adicionales que sean necesarios para congurar el teléfono.
Nota: Para obtener el manual de usuario, favor haga click aquí:
http://www.grandstream.com/support
