Grandstream Networks GXV3380 User manual

In all EU member states, operation of 5150
- 5250 MHz is restricted to indoor use only.
GXV3380
IP Multimedia Phone for AndroidTM
Quick Installation Guide
Grandstream Networks, Inc.
126 Brookline Ave, 3rd Floor
Boston, MA 02215. USA
Tel : [phone] - 9300
Fax: [phone] - 1987
www.grandstream.com
For Warranty and RMA information, please visit www.grandstream.com
HDMI, the HDMI Logo, and High-Denition
Multimedia Interface are trademarks or registered
trademarks of HDMI Licensing LLC in the United
States and other countries.
TM
*Android is a Registered Trademark of Google LLC.

Content
English............................................................................1
简体中文...........................................................................6
Español...........................................................................11
Français...........................................................................16
Deutsch...........................................................................21
Italiano...........................................................................26
Русскй...........................................................................30
Português..........................................................................36
Polski............................................................................41

~ 1 ~ ~ 2 ~
PACKAGE CONTENTS:
PRECAUTIONS:
WARNING: Please DO NOT power cycle the GXV3380 during system boot
up or rmware upgrade.You may corrupt rmware images and cause the unit
to malfunction.
WARNING: Use only the power adapter included in the GXV3380 package.
Using an alternative non-qualied power adapter may possibly damage the
unit.
1x GXV3380 Main Case 1x Handset 1x Phone Cord 1x Ethernet Cable
1x 12V Power Adapter 1x Quick Installation Guide /
1x GPL License
1x Screen Cleaning
Cloth
12V
The GXV3380 is not pre-congured to support or
carry emergency calls to any type of hospital, law
enforcement agency, medical care unit (“Emergency
Service(s)”) or any other kind of Emergency Service.
You must make additional arrangements to access
Emergency Services. It is your responsibility to
purchase SIP-compliant Internet telephone service,
properly congure the GXV3380 to use that service,
and periodically test your conguration to conrm
that it works as you expect. If you do not do so, it
is your responsibility to purchase traditional wireless
or landline telephone services to access Emergency
Services.
GRANDSTREAM DOES NOT PROVIDE CON-
NECTIONS TO EMERGENCY SERVICES VIA THE
GXV3380. NEITHER GRANDSTREAM NOR ITS
OFFICERS, EMPLOYEES OR AFFILIATES MAY
BE HELD LIABLE FOR ANY CLAIM, DAMAGE, OR
LOSS. YOU HEREBY WAIVE ANY AND ALL SUCH
CLAIMS OR CAUSES OF ACTION ARISING FROM
OR RELATING TO YOUR INABILITY TO USE THE
GXV3380 TO CONTACT EMERGENCY SERVICES,
AND YOUR FAILURE TO MAKE ADDITIONAL
ARRANGEMENTS TO ACCESS EMERGENCY
SERVICES IN ACCORDANCE WITH THE IMMEDI-
ATELY PRECEDING PARAGRAPH.
EN
OVERVIEW:
The GXV3380 IP Video Phone for Android combines a 16-line IP
video phone with a multi-platform video conferencing solution and
the functionality of an Android tablet to o󰀨er an all-in-one communi-
cations solution. The phone features a 8” 1280x800 capacitive touch
screen IPS LCD, Mega pixel camera, dual Gigabit ports with PoE/
PoE+, HD audio and video, integrated WiFi (Dual band 802.11ac) &
Bluetooth 4.2+EDR, rich peripheral interfaces, and Android 7.1.1. By
combining a state-of-the-art IP video phone, an advanced confer-
encing solution, businesses throughout the world can now use the
GXV3380 for all communication and productivity needs.

~ 3 ~ ~ 4 ~
CONNECTING THE PHONE:
PHONE SETUP:

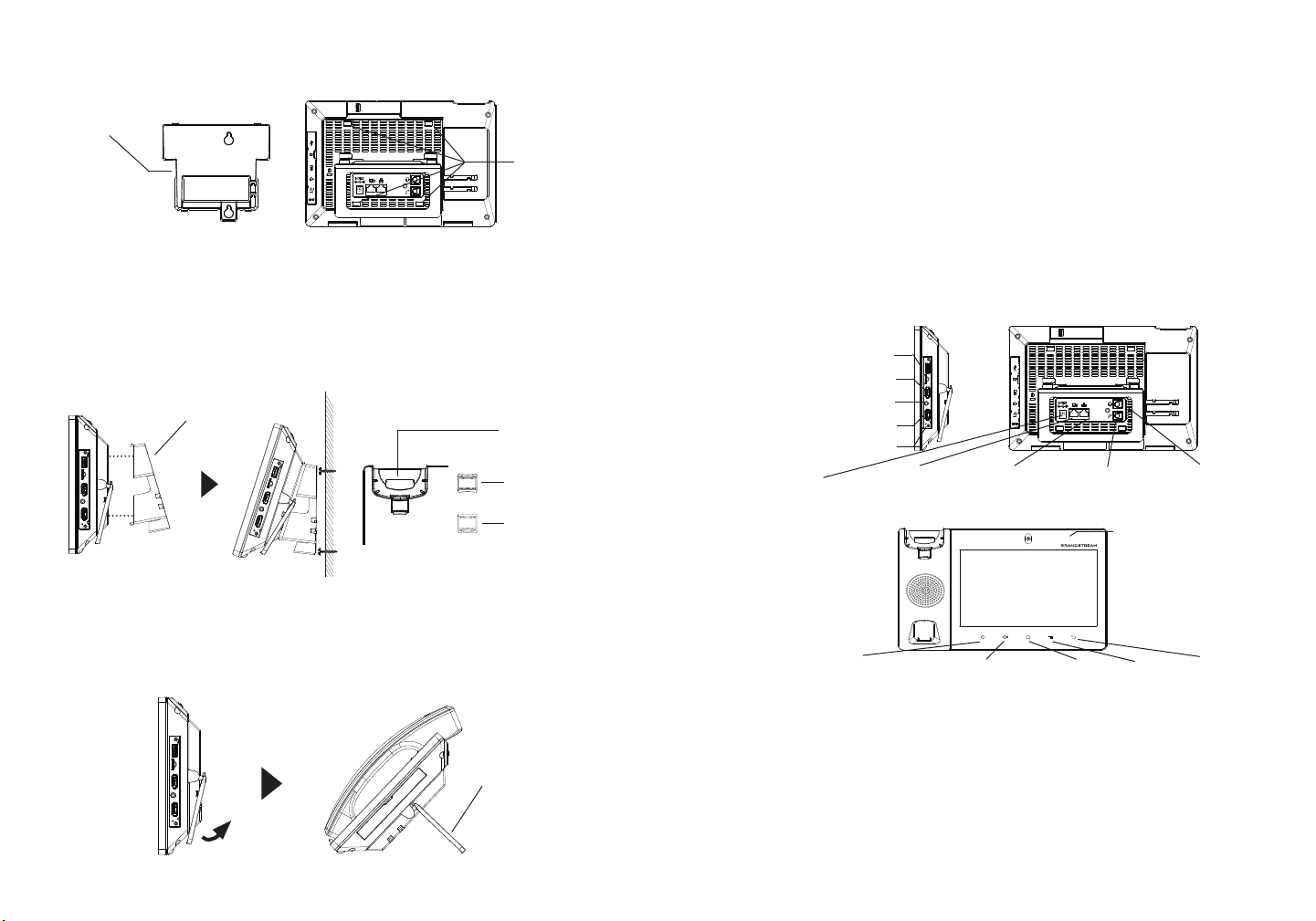

1. Attach the wall mount to the slots on the back of the phone.
2. Attach the phone to the wall via the wall mount hole.
3. Pull out the tab from the handset cradle (see gure below).
4. Rotate the tab and plug it back into the slot with the extension up to hold
the handset while the phone is mounted on the wall.
Installing the Phone (Wall Mount *Sold seperately):
1. Connect the handset and main phone case with the phone cord.
2. Connect the LAN port of the phone to the RJ-45 socket of a hub/switch or
a router (LAN side of the router) using the Ethernet cable.
3. Connect the 12V DC output plug to the power jack on the phone; plug the
power adapter into an electrical outlet. If PoE switch is used in step 2, this
step could be skipped.
4. The LCD will display booting up or rmware upgrading information. Before
continuing, please wait for the main screen display to show up.
5. Using the web conguration interface or from the menu of the touch screen,
you can further congure network connection using static IP, DHCP... etc.

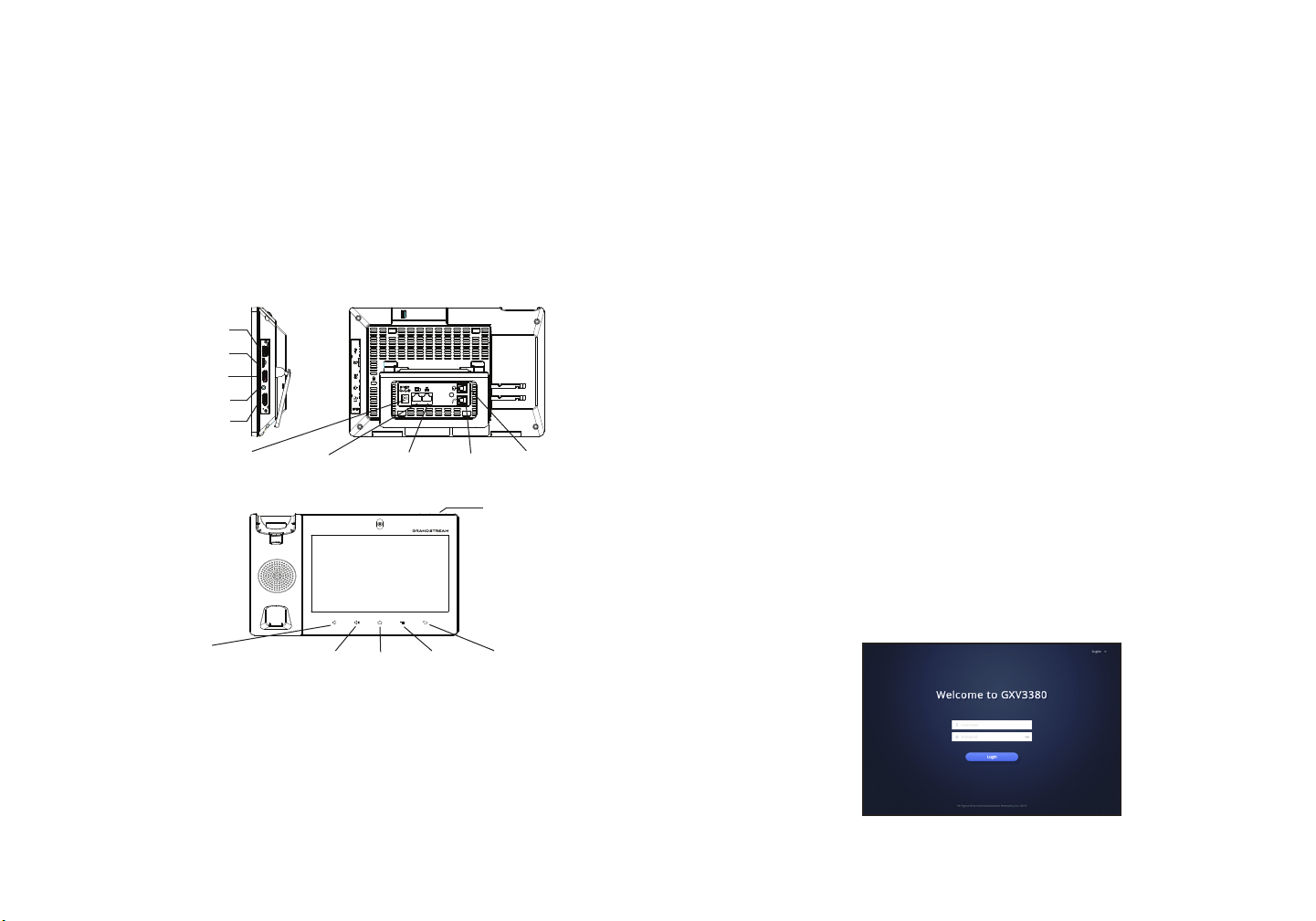

HDMI OUT Port
LAN Port RJ9 Headset
Port
Power Handset
Port
*USB Port
Slots for
wall mount
PC Port
Built-in phone stand
for desktop
Tab with
extension up
Handset Rest
Tab with
extension down
Micro SD Card Port
3.5mm Headset Port
The GXV3380 has a built-in phone stand. To use it, pull out the phone stand
handle on the back of the phone. Adjust the angle as preferred and make
sure the phone stands still on the desktop.
Using the Phone Stand:
HDMI IN Port
Tips for using the GXV3380 Keys:
VOLUME DOWN VOLUME UP HOME MENU BACK
• Tap on VOLUME DOWN / UP keys to adjust volume on the phone.
• Tap on HOME key to return to the default idle screen. Or press and hold on
the HOME key for 2 seconds to take a screenshot.
• Press MENU key to access phone’s display settings, edit widgets and
thread manager. Or press and hold on the MENU key for 2 seconds to
enter managing application interface directly.
• Press BACK key to go back to the previous menu.
MESSAGE
WAITING
INDICATOR
*USB enabled only when power supply or PoE+ is used
Wall mount
Wall mount

~ 5 ~ ~ 6 ~
Conguring the GXV3380 using Touch Screen:
1. Ensure your phone is properly powered up and connected to the Internet.
2. Tap on Settings → Status → Network status, to obtain the IP address of
your phone.
3. Type the phone’s IP address in your PC’s browser.
4. The default username and password for administrator are “admin” and
“admin”.The default username and password for user are “user” and “123”.
5. In the web GUI → Account, select Account 1/2/3/.../16 page to congure
Account name, SIP Server, SIP User ID, Authenticate ID and Authenticate
Password to register the account on the GXV3380.
1. Make sure the phone is properly powered up and in idle screen.
2. Select Settings → Advanced → Account settings. Tap on one of the
Account to congure Account name, SIP Server, SIP User ID, SIP Auth ID,
SIP Auth Password to register account on the GXV3380. After successfully
registered, the dial screen will be shown.
3. Follow the Menu options to congure other settings on the phone. For
example, to congure static IP on the GXV3380, set up static IP address
via LCD Menu → Settings → Network → Ethernet Settings.
4. Please contact your ITSP (Internet Telephony Service Provider) for
additional settings that may be necessary to congure the phone.
PHONE CONFIGURATION:
Conguring the GXV3380 using Web Browser:
This product is covered by one or more of the U.S. patents (and any
foreign patent counterparts thereto) identied at www.cmspatents.com.
For the detailed user manual, please download from:
http://www.grandstream.com/support
GXV3380不预设对医院，执法机构，医疗中心(急
救服务)以及各种紧急服务的紧急通话服务。用户必
须自行设定紧急通话功能。用户必须自行购买SIP兼
容的网络电话服务，正确地设定GXV3380使用该服
务，并定期测试您的配置以确保GXV3380如预期工
作，否则请购买传统无线或有线电话服务来拨打紧急
通话。
Grandstream Networks 公司的GXV3380不支持紧急
通话服务。Grandstream Networks公司、其管理者
和员工以及其相关机构对此所造成的任何索赔、损失
或者损害都不负有任何法律追究责任。在此，您将无
权对任何以及所有由于无法通过GXV3380拨打紧急
电话以及没有遵照前段文字描述而造成紧急通话失败
的事件提出诉讼。
ZH

~ 7 ~ ~ 8 ~
设备包装清单：
注意事项：
警告: 请不要在设备启动未完成的时候或设备的软件升级过程中断开电源。如
上所述的操作会导致话机本身的程序损坏，进而造成设备无法启动。
警告: 请使用设备包装中的电源。使用其他没有经过认证的替代电源适配器有
可能对设备造成损害。
GXV3380话机（1台） 电话手柄（1个) 手柄连线（1根） 网线 （1根）
电源适配器 （1个） 快速安装手册（1本）/
GPL许可证 （1本） 擦镜布（1块）
12V
产品概览：
GXV3380视频电话代表着现代互联网时代个性化多媒体语音通信
技术的未 来。它采用Android™操作系统，拥有16个独立的SIP帐
号，是集多平台视频 会议高级功能的通信解决方案。GXV3380拥
有8英寸1280×800像素的超 大多点触控电容屏，百万像素 摄像
头，双千兆网口，集成PoE/PoE+ 、Wi-Fi(Dual Band 802.11ac)以及
蓝牙 4.2+EDR，Android™ 7.1.1系统。 GXV3380集成的实时视频会
议技术 带给用户前所未有的操作体验，可以满足全球企业通信发
展的需求。
安装电话：
1. 将墙体支架插入电话背面的支架插槽中；
2. 通过墙孔将电话固定在墙上；
3. 如下图所示，将话机手柄槽下方的扣机零件取出；
4. 将该零件倒转，然后重新插入原处。此时零件凸出处在外，当电话使用墙
体支架固定在墙上时，手柄可以垂直地稳定扣入手柄槽中，不会滑落。
安装电话 (墙体支架配件*分开出售):
墙体支架
插槽
话机自带桌 面支架
凸出处向上
话机手柄插槽
凸出处向下
GXV3380话机上自带桌面支架。使用时，将话机背面桌面支架拉出，并且调
整支架角度以保持话机平稳。
使用电话桌面支架：
墙体支架
墙体支架

~ 9 ~ ~ 10 ~
电话的连接：
1. 用手柄连线连接电话手柄和电话主机；
2. 用网线连接电话的网络接口和外部网络接口（如：集线器或交换机上的
RJ-45网络接口）；
3. 用12V电源适配器连接电话电源接口和交流电源插座。如果在第二步中使
用了PoE交换机，可忽略此步骤；
4. 电话屏幕将会显示设备启动或固件升级信息。请耐心等待至主画面显示；
5. 话机启动后，用户可以在主菜单或WEB浏览器进一步设置静态IP，DHCP
等其他 配置，从而获得网络连接。
HDMI输出
网络连接端口 RJ9耳机连接
端口
12V电源 手柄连接
端口
*USB端口
PC端口
SD卡插槽
3.5mm 耳机 端口
HDMI输入
使用GXV3380按键:
音量减小 音量增大 主界面 菜单 返回
• 按下“音量减小”“音量增大”按键调整话机音量 。
• 点击主屏幕键返回默认待机界面，或长按主屏幕键2秒钟抓取屏幕截图。
• 点击菜单键进入话机显示设置页面，可进行桌面编辑和进程管理，或长按
菜单键2秒钟直接进入进程管理界面 。
• 按下“返回”按键，话机将回到上一级菜单。
信息指示灯
*USB端口功能仅在使用电源适配器或者PoE+供电时生效。
通过触摸屏配置GXV3380：
1. 请确保电话与电源，电话与网络已正确连接。
2. 点击设置→关于→网络状态查看电话IP地址。
3. 在电脑浏览器中输入话机的IP地址
4. 默认管理员的用户名是“admin”，密码是“admin”；默认终端用户的用
户名是“user”，密码是“123”。
5. 打开web界面 → 帐号，选择帐号1/2/3.../16，配置帐号名称、SIP服务器、用
户ID、认证ID和认证密码等信息以注册帐号。
1. 请确保电话已正常启动，并且显示空闲状态。
2. 轉到設置→高級→帳戶設置，單擊帳戶，配置其帳戶名，SIP服務器，用戶
ID，身份驗證ID和身份驗證密碼以註冊帳戶。帳號註冊成功後，將顯示撥
號界面。
3. 根据菜单选项可以对电话进行其他设置。例如，在GXV3380上设置静态
IP，可以通过LCD界面→设置→网络→以太网设置进行配置。
4. 如有其它需要的设置，请联系您的服务提供商。
电话的配置：
通过WEB浏览器配置GXV3380：
欲获取详细的话机使用信息，请在以下链接中下载GXV3380用户手
册。
http://www.grandstream.com/support

~ 11 ~ ~ 12 ~
CONTENIDO DEL PAQUETE:
PRECAUCIONES:
CUIDADO: Por favor NO apague el GXV3380 durante el arranque o durante
la actualización del rmware. La interrupción de la actualización del rmware
puede causar mal funcionamiento del equipo.
CUIDADO: Use solamente el adaptador de corriente incluido con el
GXV3380. Usar uno alternativo puede dañar el equipo.
1x GXV3380 Base Principal 1x Auricular 1x Cable
Telefónico
1x Cable de Red
1x Adaptador de Alimentación
de 12V
1x Guía Rápida /
1x La Licencia GPL
1x Paño para
limpiar la pantalla
12V
El teléfono GXV3380 no viene pre congurado ni
tiene acceso a información de ningún tipo de servicio
de llamadas de emergencia, hospitales, servicios
policiales, unidades de cuidados médicos o cualquier
otro tipo de servicio de socorro. Usted deberá hacer
las coordinaciones necesarias para poder acceder a
estos servicios. Será su responsabilidad, el contratar
el servicio de telefonía por internet compatible con el
protocolo SIP, congurar apropiadamente el teléfono
GXV3380 para usar dicho servicio y periódicamente,
probar su conguración para conrmar su funcio-
namiento de acuerdo a sus expectativas. Si usted
decide no hacerlo, será su responsabilidad comprar
servicios de telefonía tradicional, ya sea por línea ja
o inalámbrica para poder acceder a los servicios de
emergencia.
GRANDSTREAM NO PROVEE CONEXIONES
CON NINGUN SERVICIO DE EMERGENCIA
MEDIANTE EL GXV3380. NI GRANDSTREAM NI
SUS DIRECTORES, EMPLEADOS O AFILIADOS,
PUEDEN SER SUJETOS REPONSABLES POR
NINGUN RECLAMO, DAÑO O PERDIDA. POR LO
TANTO, POR LA MEDIANTE, USTED RENUNCIA A
SU DERECHO DE RECLAMO O DENUNCIA QUE
PUEDA SURGIR DEBIDO A LAS LIMITACIONES
EN EL USO DEL GXV3380 PARA CONTACTAR A
LOS SERVICIOS DE EMERGENCIA, ASI COMO A
SU NEGLIGENCIA DE REALIZAR LAS COORDINA-
CIONES NECESARIAS PARA ACCEDER A TODOS
LOS SERVICIOS DE EMERGENCIA, MENCIONA-
DOS EL PARRAFO PRECEDENTE.
ES
INFORMACIÓN GENERAL:
El GXV3380 teléfono de video IP para Android combina un teléfono de
video IP de 16 líneas con una solución multiplataforma de video con-
ferencias y la funcionalidad de una tableta Android para ofrecer una
solución de comunicaciones todo en uno. El teléfono cuenta con una
pantalla táctil IPS LCD capacitiva de 8 pulgadas 1280x800, cámara
megapíxel, puertos Gigabit duales con PoE / PoE +, audio y video HD,
WiFi integrado (doble banda 802.11ac) y Bluetooth 4.2+EDR, interfaces
periféricas ricas y Android 7.1.1. Al combinar un teléfono de video por IP
de vanguardia, una solución de conferencia avanzada, las empresas de
todo el mundo ahora pueden usar el GXV3380 para todas las necesi-
dades de comunicación y productividad.

~ 13 ~ ~ 14 ~
CONECTANDO EL TELÉFONO:
INSTALACIÓN DEL TELÉFONO:
1. Fije el soporte de pared con la ranura en la parte posterior del teléfono.
2. Fije el teléfono a la pared a través del oricio de montaje en pared.
3. Remover la Lengüeta del Auricular. (Véase la gura a continuación).
4. Gire la lengüeta y vuelva a conectarlo en la ranura con la extensión hasta
sostener el auricular cuando el teléfono está montado en la pared.
Instalando El Teléfono (Montaje en pared * Se vende por
separado):
1. Conecte el auricular a la unidad utilizando el cable telefónico.
2. Conecte el Teléfono a un hub/Switch o router usando el cable de Ethernet
a través del puerto LAN RJ-45.
3. Conecte el adaptador de 12V DC en el conector de alimentación del
teléfono en la parte posterior, luego conecte el adaptador en una toma de
corriente, si esta usando un switch PoE puede omitir este paso.
4. La pantalla LCD mostrará información del arranque del teléfono o la ac-
tualización del rmware. Por favor espere que la pantalla termine estos
procesos.
5. Use la interfaz de conguración Web o el menú de la pantalla táctil, para
congurar las funciones de redes, puede usar IP estática, DHCP, etc.
Salida HDMI Puerto
Puerto LAN Puerto de manos
libres RJ9
Alimentación Puerto Auricular
*Puerto USB
Ranuras
para el
montaje de
pared
Puerto PC
Soporte del teléfono
para escritorio
integrado
Lengüeta con
extensión hacia
arriba
Soporte de
Auricular
Lengüeta con
extensión hacia
abajo
Ranura de tarjeta SD
Puerto de manos
libres 3.5mm
El GXV3380 cuenta con un soporte de teléfono incorporado. Para usarlo,Gire
el soporte del teléfono en la parte posterior, ajuste el ángulo de su preferen-
cia y asegúrese de que el teléfono permanezca inmóvil en el escritorio.
Uso del soporte del teléfono:
Entrada HDMI
Puerto
Consejos para usar las llaves GXV3380:
BAJAR VOLUMEN SUBIR VOLUMEN HOME MENÚ ATRÁS
• Presione las teclas SUBIR VOLUMEN / BAJAR VOLUMEN para ajustar el
nivel de volumen en el teléfono.
• Toque la tecla INICIO para volver a la pantalla inactiva predeterminada. O
presione y mantenga presionada la tecla INICIO durante 2 segundos para
tomar una captura de pantalla.
• Presione la tecla MENÚ para acceder a la conguración de pantalla del
teléfono, editar widgets y administrador de hilos. O presione y mantenga
presionada la tecla MENÚ durante 2 segundos para ingresar directamente
a la interfaz de administración de la aplicación.
• Pulse la tecla ATRÁS para volver al menú anterior.
INDICATOR DE
MENSAJE EN
ESPERA
*El USB será habilitado solo cuando la fuente de poder o el PoE+ sea utilizado.
soporte de
pared
soporte de pared

~ 15 ~ ~ 16 ~
Conguración del GXV3380 usando la pantalla táctil:
1. Asegúrese que su teléfono esté encendido y conectado a internet.
2. Toque Conguración → Acerca de → Estado de red, para obtener la
3. dirección IP de su teléfono.
4. Escriba la dirección IP del teléfono en el navegador de su PC.
5. El nombre de usuario y contraseña por defecto para el administrador es
“admin” y “admin”, y el nombre de usuario y contraseña por defecto para el
usuario es “user” y “123”.
6. En la GUI web → Cuenta, seleccione la página de la cuenta 1/2/3 /.../16 para
congurar Nombre de cuenta, Servidor SIP, ID de usuario SIP, Autenticar
ID y Autenticar contraseña para registrar la cuenta en el GXV3380.
1. Asegúrese que el teléfono este correctamente encendido y que la pantalla
del teléfono este inactiva.
2. Seleccione Conguración → Conguración avanzada → Conguración
de cuenta. Toque en una de las Cuentas para congurar Nombre de
cuenta,Servidor SIP, ID de usuario SIP, ID de autenticación SIP, contraseña
de autenticación SIP para registrar la cuenta en el GXV3380. Después de
registrarse con éxito, la pantalla de marcado se mostrará.
3. Siga las opciones de Menú para congurar otras conguraciones en el
teléfono. Por ejemplo, para congurar IP estática en el GXV3380, congure
la dirección IP estática a través de Menú LCD → Conguración → Red →
Conguración de Ethernet.
4. Por favor contacte a su PSI (Proveedor de Servicio de Internet) para los
ajustes adicionales que sean necesarios para congurar el teléfono.
CONFIGURACIÓN DEL TELÉFONO:
Congurando el GXV3380 utilizando un navegador Web:
Para obtener el manual de usuario, favor haga click aquí:
http://www.grandstream.com/support
Le GXV3380 n’est pas préconguré pour prendre en
charge ou de procéder les appels d’urgence à tout
type d’hôpital, d’application de la loi, ou unité de soins
médicaux (“Service (s) d’urgence”) ou tout autre type
de service d’urgence. Vous devez faire des arrange-
ments pour l’accès aux services d’urgence. C’est
votre responsabilité d’acheter un service télépho-
nique Internet compatible SIP, congurer correcte-
ment le GXV3380 à utiliser ce service et, périodique-
ment, de tester votre conguration an de conrmer
qu’il fonctionne comme prévu. Si vous ne le faites
pas, c’est votre responsabilité d’acheter un accès
au service téléphonique traditionnel sans l ou laire
an d’accéder aux services d’urgence.
GRANDSTREAM NE FOURNIT AUCUNE
CONNEXION AUX SERVICES D’URGENCE
VIA LE GXV3380. NI GRANDSTREAM, NI SES
DIRIGEANTS, EMPLOYES OU FILIALES PEUVENT
ETRE TENUS RESPONSABLE POUR TOUTE REC-
LAMATION OU CAUSE D’ACTION DECOULANT
OU RELATIF A VOTRE INCAPACITE D’UTILISER
LE GXV3380 POUR CONTACTER LES SERVICES
D’URGENCE ET VOTRE ECHEC DE FAIRE
DES ARRANGEMENTS SUPPLEMENTAIRES
POUR ACCEDER AUX SERVICES D’URGENCE
EN CONFORMITE AVEC LE PARAGRAPHE
PRECEDENT.
FR

~ 17 ~ ~ 18 ~
CONTENU DU PACK:
PRECAUTIONS:
AVERTISSEMENT: Veuillez ne pas éteindre le GXV3380 pendant le
démarrage du système ou la mise à jour du rmware. Cela risque de rompre
l’image du rmware et en conséquence rendre l’unité inutilisable
AVERTISSEMENT:Utilisez seulement le boitier d’alimentation inclus dans
le pack du GXV3380. L’utilisation d’un boitier d’alimentation alternative non
qualié peut endommager l’équipement.
1x GXV3380
Boîtier principal
1x Combiné 1x Cordon
téléphonique
1x Câble Ethernet
1x Adaptateur secteur 12V 1x Guide d’installation
rapide / 1x Licence GPL
1x Tissu de nettoyage
de l’écran LCD
12V
PRÉSENTATION:
Le GXV3380 est vidéophone IP sous Android qui combine les avantages d’un
vidéophone IP à 16 lignes, d’une solution de vidéo conférence multiplate-
forme et d’une expérience utilisateur similaire à l’usage d’une tablette Android
pour o󰀨rir une solution de communication uniée tout en un. Le GXV3380
est doté d’un écran tactile capacitif LCD IPS 1280x800 de 8 pouces,d’une
caméra Mega-pixel,de deux ports Gigabit avec PoE/PoE+, une qualité HD
pour l’audio et la vidéo, WiFi (Bi-Bande 802.11ac) & Bluetooth 4.2 + EDR,
plusieurs interfaces de périphériquess, et Android 7.1.1.En combinant les
caractéristiques d’un vidéophone IP ultra-moderne, la visioconférence et
les applications professionnelles, les entreprises du monde entier peuvent
désormais utiliser le GXV3380 pour tous leurs besoins de communication et
de productivité.
INSTALLATION DU TÉLÉPHONE:
1. Attachez le support mural à la fente arrière du téléphone.
2. Attachez le téléphone au mur à travers les trous de xation murale.
3. Retirez l’attache à partir du crochet du téléphone (voir gure ci-dessous).
4. Pivotez l’attache et rebranchez-la dans la fente d’extension jusqu’à tenir le
combiné lorsque le téléphone est monté sur le mur.
Installation du Téléphone (Support mural *Vendu séparément):
Fentes pour
le montage
muralt
Support installation
bureau intégré
Attache avec
appui vers le
haut
Appui du
combiné
Attache avec
appui vers
le bas
Le GXV3380 possède un support de téléphone intégré. Pour l’utiliser, retirez
la languette à l’endos du téléphone. Ajustez l’angle selon vos préférences et
assurez-vous que le téléphone se trouve toujours aligné sur le bureau.
En utilisant le support du téléphone:
support
mural
Support mural

~ 19 ~ ~ 20 ~
CONNECTER LE TÉLÉPHONE:
1. Connectez le combiné et la base principale du téléphone en utilisant le
cordon téléphonique.
2. Connectez le port LAN du téléphone à la prise RJ-45 d’un hub/switch ou
routeur (côté LAN du routeur) via le câble Ethernet.
3. Connectez la che de sortie 12V DC au port du courant du
téléphone,branchez l’adaptateur dans la prise d’alimentation. Si un Switch
PoE est utilisé dans l’étape 2, cette étape peut être ignorée.
4. L’écran LCD a󰀩chera des informations de démarrage ou de mise à jour du
rmware. Avant de continuer, veuillez attendre l’a󰀩chage l’écran principal..
5. A partir de l’interface web de conguration ou du menu de l’écran
tactile,vous pouvez toujours congurer la connexion réseau en utilisant
soit IP statique ou DHCP et etc.
Port HDMI sortie
Port LAN Prise Casque
RJ9
Alimentation Port Combiné
Port USB
Port PC
Port Carte SD
Prise Casque 3.5mm
Port HDMI Entrée
Astuces pour utiliser les touches du GXV3380:
VOLUME BAS VOLUME HAUT ACCUEIL MENU RETOUR
• Appuyez sur les touches VOLUME BAS/VOLUME HAUT pour ajuster le
volume du téléphone.
• Appuyez sur la touche ACCUEIL pour revenir à l’écran d’accueil. Ou
maintenez appuyée la touche ACCUEIL pendant 2 secondes pour faire
une capture d’écran.
• Appuyez sur la touche MENU pour accéder aux paramètres d’a󰀩chage du
téléphone, éditer les widgets et le gestionnaire de processus. Ou maintenez
appuyée la touche MENU pendant 2 secondes pour accéder directement à
l’interface de l’application de gestion.
• Appuyez sur la touche RETOUR pour revenir au menu précédent.
INDICATEUR
MESSAGE EN
ATTENTE
*Port USB activé uniquement si un adaptateur secteur ou PoE+ sont utilisés
Congurer le GXV3380 en utilisant l’écran tactile:
1. Assurez-vous que votre téléphone est bien alimenté et correctement
connecté à Internet.
2. Appuyez sur Paramètres → À propos du téléphone → État du réseau, an
d’obtenir l’adresse IP de votre téléphone.
3. Saisissez l’adresse IP du téléphone dans le navigateur web de votre PC.
4. Par défaut le nom et le mot de passeAdministrateur sont “admin” et “admin”.
Par défaut le nom et le mot de passe Utilisateur sont “user” et “123”.
5. Allez sur l’interface Web → Compte, sélectionnez la page du Compte
1/2/3/.../ 16 pour congurer le nom du compte, le serveur SIP, l’ID utilisa-
teur SIP, l’ID d’authentication et le mot de passe d’authentication an
d’enregistrer le compte sur le GXV3380.
1. Assurez-vous que le téléphone est bien alimenté et que l’écran de veille
est a󰀩ché.
2. Sélectionnez Paramètres → Paramètres avancés → Paramètres du
compte. Appuyez sur l’un des comptes pour congurer le nom du compte,
le serveur SIP, l’ID utilisateur SIP, l’ID d’authentication SIP, le mot de
passe d’authentication pour enregistrer le compte sur le GXV3380. si
l’enregistrement est réussi, l’écran de numérotation sera a󰀩ché.
3. Suivez les options du menu pour congurer d’autres paramètres sur le
téléphone. Par exemple, pour congurer l’adresse IP statique sur le
GXV3380, congurez l’adresse IP statique via l’écran LCD Menu →
Paramètres → Réseau → Paramètres Ethernet.
4. Veuillez contacter votre FAI (Fournisseur d’Accès à Internet) pour les-
paramètres supplémentaires qui peuvent être nécessaires pour congurer
le téléphone.
CONFIGURATION DU TÉLÉPHONE:
Congurer le GXV3380 en utilisant le Navigateur Web:
Pour plus de détails, veuillez consulter le manuel d’utilisation sur:
http://www.grandstream.com/support

~ 21 ~ ~ 22 ~
PACKUNGSINHALT:
VORSICHTSMASSNAHMEN:
WARNUNG: Schalten Sie das GXV3380 beim Systemstart oder bei der
Firmware-Aktualisierung NICHT aus und wieder ein. Andernfalls können
Firmware-Bilder beschädigt werden und es könnten Funktionsstörungen am
Gerät auftreten.
WARNUNG: Verwenden Sie nur den im GXV3380 Paket eingeschlossenen
Netzadapter. Die Verwendung eines alternativen, nicht geeigneten Netza-
dapters kann vielleicht das Gerät beschädigen.
1x GXV3380 Hauptgerät 1x Hörer 1x Telefon-Kabel 1x Ethernet-Kabel
1x 12V Netzteil 1x Kurzanleitung /
1x GPL Lizenz
1x Reinigungstuch für
den Bildschirm
12V
Das GXV3380 ist nicht für die Durchführung von Notrufen
an Krankhäuser, Strafverfolgungsbehörden, medizinische
Pegeeinrichtungen (“Notdienste”) oder jegliche andere
Form von Notdiensten ausgerichtet. Sie müssen zusätzli-
che Einstellungen vornehmen, um Zugang zu Notdiensten
zu erhalten. Es liegt an Ihnen, einen SIP-kompatiblen In-
ternettelefoniedienst zu erwerben, das GXV3380 korrekt
für die Nutzung dieses Dienstes zu kongurieren und die
Kongurierung regelmäßig auf ihre Funktionstüchtigkeit
zu testen. Andernfalls liegt es an Ihnen, herkömmliche
Drahtlosoder Festnetztelefoniedienste zu erwerben, um
Zugang zu Notdiensten zu erhalten.
GRANDSTREAM BIETET ÜBER DAS GXV3380 KEINE
VERBINDUNG ZU NOTRUFEN AN. WEDER DAS UN-
TERNEHMEN GRANDSTREAM NOCH SEINE FUNK-
TIONÄRE, ANGESTELLTEN ODER PARTNER KÖNNEN
FÜR FORDERUNGEN, SCHADEN ODER VERLUSTE
HAFTBAR GEMACHT WERDEN. SIE VERZICHTEN
HIERMITAUF JEGLICHE UND ALLE SOLCHE FORDER-
UNGEN ODER RECHTLICHEN SCHRITTE, DIE DURCH
DIE UNMÖGLICHKEIT, ÜBER DAS GXV3380 NOTRUFE
ZU NUTZEN, SOWIE DURCH IHR VERSÄUMNIS, DIE
GEMÄß DEM VORHERGEHENDEN PARAGRAPH
NOTWENDIGEN ZUSÄTZLICHEN EINSTELLUNGEN
FÜR DEN ZUGANG ZU NOTRUFEN VORZUNEHMEN,
VERURSACHT WERDEN KÖNNEN.
DE
ÜBERSICHT:
Das auf Android 7.1.1 basierte GXV3380 kombiniert in einzigartiger Weise
ein Enterprise-IP Videotelefon mit einer Multi-Plattform Videokonferenzlö-
sung und stellt umfangreiche Tablet-Funktionen in einer “All-In-One” Lösung
zur Verfügung. Das gxv3380 verfügt über ein hochauösendes, kapazitives
8” 1280x800 IPS-LCD Display, eine MegaPixel Kamera, und bietet Audio und
Video in HD Qualität. Es stehen zwei Gigabit Netzwerkanschlüsse mit PoE/
PoE+, eine integrierte WLAN-(WiFi Dual Band 802.11ac) und eine Bluetooth-
Schnittstelle 4.2+EDR sowie weitere Multimedia-Anschlüsse zur Verfügung.
Natürlich steht ein vollwertiger Google Play Store Zugang bereit, um Applika-
tionen individuell zu nutzen, sowie die Flexibilität und hohe Leistungsfähig-
keit des gxv3380 bestmöglichst nutzen zu können.

~ 23 ~ ~ 24 ~
TELEFON ANSCHLIESSEN:
EINRICHTUNG DES TELEFONS:
1. Wandmontage in die Einbaustelle im hinteren Teil des Telefons anbringen.
2. Telefon an die Wand mittels des Wandmontagelochs anbringen.
3. Stecker von der Hörergabel entfernen (siehe Abbildung unten).
4. Stecker drehen und ihn wieder in die Einbaustelle einstecken um den
Hörer festzuhalten, während das Telefon an die Wand angebracht wird.
Installieren des Telefons (Wandmontage *nicht im Lieferum-
fang enthalten):
1. Hörer und Gehäuse mit dem Telefonkabel anschließen.
2. LAN Port des Telefons an den RJ-45 Anschlussdose eines Netzknoten /
Switch oder eines Routers (LAN Seite des Routers) mittels des Ethernet-
Kabels anschließen.
3. Verbinden Sie den 12V DC Ausgangsstecker mit der Strombuchse am
Telefon. Schließen Sie dann das Netzteil an eine Steckdose an. Wenn der
PoE-Switch in Schritt 2 verwendet wird, kann dieser Schritt übersprungen
werden.
4. Das Display zeigt Informationen über den aktuellen Status oder ein
Firmware-Upgrade an. Bevor Sie fortfahren, warten Sie bitte, bis das
Hauptmenu im Display erscheint.
5. Mit der Web-Kongurationsoberäche oder aus dem Menü des Touch-
screens können Sie die Netzwerkverbindung kongurieren, zum Beispiel
mit statischer IP, DHCP usw.
HDMI Ausgang
LAN Anschluß RJ9 Anschlussbuchse
für Headsets
Steckernetzteil Hörer Anschluß
*USB Anschluß
Montag-
eschlitz zur
Wandmon-
tage
PC Anschluß
Eingebauter
Standfuss für den
Schreibtisch
Stecker mit
Ansatzstück
auf
Hörergabel
Stecker mit An-
satzstück runter
SD Card Slot
3.5mm Anschlussbuchse für
Headsets
Das GXV3380 hat einen integrierten Standfuss. Um diesen zu nutzen,
klappen Sie ihn bitte rückseitig aus dem Telefon und stellen den gewünschten
Standwinkel ein. Beachten Sie bitte, dass das Telefon plan und gerade auf
dem Tisch steht.
Nutzung des Standfusses:
HDMI Eingang
Erste Schritte mit dem GXV3380:
LAUTSTÄRKE ERHÖHEN L A U T S T Ä R K E V E R R I N G E R N HOME MENÜ ZURÜCK
• Drücken Sie zur Regelung der Lautstärke die Tasten LAUTSTÄRKE
ERHÖHEN / LAUTSTÄRKE VERRINGERN.
• Durch das Drücken der HOME Softtaste gelangen Sie immer zum vorein-
gestellten “Home”-Bildschirm zurück. Durch drücken und 2 Sek. halten der
Home Softtaste wird ein Bildschirmfoto (Scrennshot) erstellt.
• Durch drücken der MENÜ Taste erfolgt der Zugang zu den Einstellungen,
ferner können Widget´s bearbeitet werden sowie Treads verwaltet werden.
Oder halten Sie die Menütaste 2 Sek, gedrückt um direkt in die Manage-
mentebene der Apps zu wechseln.
• Durch drücken der ZURÜCK Taste gelangen Sie zum vorangegangengen
Menüpunkt zurück.
MITTEILUNGWAR-
TEANZEIGE
*Die Nutzung der USB-Schnittstelle setzt die Stromversorgung via Netzteil oder PoE+ voraus.
Wandmontage
Wandmontage

~ 25 ~ ~ 26 ~
Kongurieren des GXV3380 mit dem Touchscreen:
1. Stellen Sie sicher, das Telefon richtig eingeschaltet und mit dem Internet
ver bunden ist.
2. Wechseln auf Einstellungen → Über → Netzwerkstatus, um die IP Adresse
abzulesen.
3. Geben Sie die IP-Adresse des Telefons in Ihrem PC-Browser ein.
4. Standard-Benutzername und Kennwort für den Administrator lauten
“admin” und “admin”. Standard-Benutzername und Kennwort für den
Benutzer lauten “user” und “123”.
5. Über die Webschnittstelle → Konto, Konto auswählen 1/2/3/.../16 um
das Konto zu kongurieren und anschließend zu registrieren, z.B.
Kontonamen, Sip-Server, SIP-Benutzer-ID, Authentizierungs-ID und
Authentizierungs-Passwort.
1. Achten Sie darauf, dass das Telefon ordnungsgemäß eingeschaltet und
die Ruhezustandsanzeige sichtbar ist.
2. Wechseln zu Einstellungen→ Erweiterte Einstellungen → Kontoeinstellun-
gen. Wählen Sie das gewünschte Konto zur Konguration von Kontoname,
SIP-Server, SIP-Benutzer-ID, SIP Auth-ID, SIP Auth-Passwort, sowie zur
anschließenden Registration. Nach erfolgreicher Registration wird der
Wähl-Bildschirm.
3. Folgen Sie den Menüoptionen zur Konguration weiterer Einstellungen.
Z.B. um eine statische IP-Adresse zu kongurieren. Über das LCD Menü
→ Einstellungen → Netzwerk → Ethernet Einstellungen.
4. Bitte kontaktieren Sie Ihren Internettelefonie-Provider für zusätzliche Ein-
stellungen, die für die Kongurierung Ihres Telefons nötig sein könnten.
KONFIGURATION DES TELEFONS:
Kongurieren Sie das GXV3380 über einen Webbrowser:
Das ausführliche Benutzerhandbuch kann geladen werden von:
http://www.grandstream.com/support
GXV3380 non è precongurato per supportare o
e󰀨ettuare chiamate di emergenza a qualsiasi tipo di
ospedale, struttura giudiziaria, unità di assistenza
medica (“Servizi di emergenza”) o a qualsiasi altro tipo di
servizio di emergenza. È necessario e󰀨ettuare accordi
supplementari per accedere ai Servizi di emergenza.
È a Vostra esclusiva responsabilità acquistare servizi
di telefonia internet conformi con SIP, congurare
GXV3380 correttamente per usare tale servizio ed
e󰀨ettuare test periodici della congurazione per assi-
curarsi che funzioni in modo idoneo. Se non si e󰀨ettua
ciò, è Vostra responsabilità acquistare servizi telefonici
ssi o wireless tradizionali per accedere ai Servizi di
emergenza.
GRANDSTREAM NON FORNISCE COLLEGAMENTI
AI SERVIZI DI EMERGENZA ATTRAVERSO
GXV3380. NÈ GRANSTREAM NÈ I SUOI RESPON-
SABILI, DIPENDENTI O AFFILIATI POSSONO
ESSERE RITENUTI RESPONSABILI DI QUALSIASI
RECLAMO, DANNO O PERDITA, E DI QUALSIASI
AZIONE LEGALE DERIVANTE DA TALI RECLAMI
O CAUSE IN RELAZIONE ALL’IMPOSSIBILITÀ DI
USARE IL GXV3380 PER CHIAMATE AI SERVIZI
O DI STRINGERE ACCORDI SUPPLEMENTARI
PER ACCEDERE AI SERVIZI DI EMERGENZA IN
CONFORMITÀ AL PARAGRAFO PRECEDENTE.
IT

~ 27 ~ ~ 28 ~
CONTENUTO DELLA CONFEZIONE:
PRECAUZIONI:
AVVERTENZA: NON spegnere e riaccendere il GXV3380 durante l’avvio
del sistema o l’aggiornamento del rmware. Si possono corrompere le
immagini del rmware e causare problemi di funzionamento.
AVVERTENZA: Usare solo l’alimentatore incluso nella confezione del
GXV3380. L’uso di un alimentatore alternativo non idoneo potrebbe danneg-
giare l’unità..
1x GXV3380 Apparecchi
principale 1x Ricevitore 1x Cavo Telefonico 1x Cavo Ethernet
1x 12V Alimentatore 1x Guida di installazione
rapida / 1x GPL Licenza
1x Panno per la
pulizia dello schermo
12V
PANORAMICA:
Il videotelefono IP GXV3380 per Android combina un videotelefono IP
a 16 linee con una soluzione di videoconferenza multi-piattaforma e la
funzionalità di un tablet Android per o󰀨rire una soluzione di comunica-
zioni completa. Il telefono è dotato di uno schermo tattile capacitivo IPS
LCD 1280x800 da 8”, camera Mega pixel, porte dual Gigabit con PoE/
PoE+, audio e video in alta denizione, WiFi (Dual Band 802.11ac) &
Bluetooth 4.2+EDR, ricche periferiche di interfacciamento e Android
7.1.1. Grazie alla combinazione di un videotelefono IP all’avanguardia e
di un’avanzata soluzione di conferenza, le imprese in tutto il mondo ora
possono utilizzare GXV3380 per qualsiasi necessità di comunicazione e
di produttività.
MONTAGGIO TELEFONO:
1. Fissare il supporto per il montaggio allo slot sul retro del telefono.
2. Fissare il telefono alla parete attraverso il foro di montaggio a parete.
3. Estrarre l’aletta dal ricevitore. (Si veda la gura di seguito).
4. Ruotare l’aletta e riposizionarla nell’alloggiamento con l’estensione verso
l’alto in modo da poter sostenere il ricevitore mentre il telefono è montato
a parete.
Installazione del telefono (Montaggio a parete * Venduto
separatamente):
Asole di
ancoraggio a
muro
Base del telefono
integrata da tavolo
Aletta con
estensione
verso l’alto
Supporto
ricevitore
Aletta con
estensione
verso il basso
GXV3380 dipone di una base del telefono integrata. Per utilizzarla, estrarre
la leva dalla base del telefono posta nella parte posteriore del telefono.
Regolare l’angolatura secondo preferenza e accertarsi che la base del
telefono sia in piano sul tavolo.
Utilizzo della base del telefono:
Montaggio
a parete
Montaggio a parete

~ 29 ~ ~ 30 ~
CONNESSIONE DEL TELEFONO:
1. Collegare il ricevitore e il case principale del telefono con il cavo telefonico
2. Collegare la porta LAN del telefono alla presa RJ-45 di un hub o di un
router (lato LAN del router) usando un cavo ethernet.
3. Collegare la spina da 12V CC alla presa di corrente del telefono, collegare
l’adattatore di alimentazione ad una presa elettrica. Se si usa l’interruttore
PoE nel punto 2, questo passaggio può essere saltato.
4. Il display LCD visualizzerà informazioni sull’avvio o sull’aggiornamento del
rmware. Prima di continuare, attendere la visualizzazione della schermata
principale.
5. Utilizzando l’interfaccia di congurazione web o dal menu del touch screen,
è possibile congurare ulteriormente la connessione di rete usando DHCP,
IP statico, ecc.
HDMI OUT Porta
Porta LAN Porta cu󰀩e RJ9
Alimentazione Porta ricevitore
*Porta USB
Porta PC
Slot per SD Card
Porta cu󰀩e 3.5mm
HDMI IN Porta
Suggerimenti per l’utilizzo dei tasti del GXV3380:
RIDUCI VOLUME AUMENTA VOLUME HOME MENU INDIETRO
• Premere i tasti RIDUCI VOLUME/AUMENTA VOLUME per regolare il
volume sul telefono.
• Premere il tasto HOME per tornare alla schermata inattiva predenita.
Oppure, premere e tenere premuto 2 secondi il tasto HOME per catturare
lo schermo.
• Premere il tasto MENU per avere accesso alle impostazioni del display del
telefono, modicare i widget e gestire i thread. Oppure, premere e tenere
premuto 2 secondi il tasto MENU per accedere direttamente all’interfaccia
dell’applicazione di gestione.
• Premere il tasto INDIETRO per tornare al menu precedente.
MESSAGGIO
INDICATORE IN
ATTESA
*La porta usb è abilitata solo quando è alimentato tramite alimentatore o PoE+.
Congurare il GXV3380 usando il Touch Screen:
1. Vericare che il telefono sia acceso e connesso a Internet.
2. Premere Impostazioni → Informazioni su → Stato di rete, per ottenere
l’indirizzo IP del proprio telefono.
3. Digitare l’indirizzo IP del telefono nel browser del vostro PC.
4. Il nome utente e la password per l’amministratore sono “admin” e “admin”.
Il nome utente e la password per l’utente è “user” e “123”.
5. Nell’interfaccia graca del web → Account, selezionare Account pagina
1/2/3/.../16 per congurare Nome Account, Server SIP, ID Utente SIP, ID
autenticazione e Password autenticazione per registrare l’account sul
GXV3380.
1. Assicurarsi che il telefono sia correttamente acceso e in standby.
2. Selezionare Impostazioni→ Impostazioni avanzate → impostazioni
Account. Toccare su uno degli Account per congurare Nome Account,
Server SIP, ID Utente SIP, ID autenticazione SIP e Password autentica-
zione SIP per registrare l’account sul GXV3380. Dopo aver e󰀨ettuato la
registrazione con successo, la schermata di composizione dei numeri sarà
mostrata.
3. Seguire le opzioni del Menu per congurare altre impostazioni del telefono.
Per esempio, per congurare l’IP statico su GXV3380, impostare l’indirizzo
IP statico dal Menu sullo schermo LCD → Impostazioni → Rete → Im-
postazioni Ethernet.
4. Contattare il vostro ITSP (fornitore servizi di telefonia internet) per le im-
postazioni supplementari che possono essere necessarie per la congura-
zione del telefono.
CONFIGURAZIONE DEL TELEFONO:
Congurazione del GXV3380 mediante un browser web:
Scaricare il manuale utente dettagliato da:
http://www.grandstream.com/support

~ 31 ~ ~ 32 ~
КОМПЛЕКТ ПОСТАВКИ:
ПРЕДВАРИТЕЛЬНЫЕ УСЛОВИЯ:
ПРЕДУПРЕЖДЕНИЕ: Не следует выключать/включать GXV3380
во время загрузки системы или обновления микропрограммного
обеспечения. Возможно повреждение встроенных программ, что
приведет к поломке устройства.
ПРЕДУПРЕЖДЕНИЕ: Следует использовать только адаптер питания,
входящий в комплект поставки GXV3380. Использование другого не
отвечающего требованиям адаптера может привести к повреждению
устройства.
1x корпус GXV3380 1x телефонная
трубка
1x телефонный
шнур
1x кабель
Ethernet
1x адаптер питания 12 В 1x краткое руководство
пользователя / 1x GPL лицензия
1x Платок для
протирки экрана
12V
GXV3380 не предназначен для поддержки и
выпол-нения срочных звонков в медицинские
учреждения, правоохранительные органы,
учреждения здравоох-ранения (“Экстренные
службы”) и в какие-либо другие экстренные
службы. Для доступа к экстренным служ-бам
необходимо предпринять дополнительные меры.
Приобретение SIP-совместимой услуги Интернет
телефонии, надлежащая конфигурация GXV3380
для использования данной услуги и периодическая
проверка конфигурации с целью подтверждения
правильности работы являются обязанностью
заказчика. Если это не сделано, то для доступа к
экстренным службам необходимо подключиться к
услугам беспроводной или проводной телефонной
связи.
GRANDSTREAM НЕ ПРЕДОСТАВЛЯЕТ ПОДКЛЮ-
ЧЕНИЕ К ЭКСТРЕННЫМ СЛУЖБАМ ЧЕРЕЗ
GXV3380. КРОМЕ ТОГО, НИ КОМПАНИЯ
GRANDSTREAM, НИ ЕЕ РУКОВОДИТЕЛИ,
ОТРУДНИКИ И АФФИЛИРОВАННЫЕ ЛИЦА
НЕ НЕСУТ ОТВЕТСТВЕННОСТИ В СЛУЧАЕ
КАКИХ-ЛИБО ПРЕТЕНЗИЙ, УЩЕРБА ЛИБО
ПОТЕРЬ, И ВЫ ТЕМ САМЫМ ОТКАЗЫВАЕТЕСЬ
ОТ КАКИХЛИБО ТРЕБОВАНИЙ ИЛИ ОСНОВАНИЙ
ДЛЯ ИСКА, ЯВЛЯЮ-ЩИХСЯ РЕЗУЛЬТАТОМ ИЛИ
КАСАЮЩИХСЯ ВАШЕЙ НЕСПОСОБНОСТИ
ИСПОЛЬЗОВАТЬ GXV3380, ЧТОБЫ СВЯЗАТЬСЯ С
АВАРИЙНЫМИ СЛУЖБАМИ И ВАШИМ ОТКАЗОМ
СДЕЛАТЬ ДОПОЛНИТЕЛЬНЫЕ ПРИГОТОВЛЕНИЯ,
ЧТОБЫ ПОЛУЧИТЬ ДОСТУП К АВАРИЙНЫМ
СЛУЖБАМ В СООТВЕТСТВИИ С ПРЕДЫДУЩИМ
ПАРАГРАФОМ.
RU
ОБЩИЙ ОБЗОР:
IP видео телефон GXV3380 на базе Android сочетает в себе IP видео
телефон с 16 линиями с мульти платформенным решением для
видеоконференции и функциональность планшетного компьютера
на ОС Android, предлагая комплексное решение для связи. Телефон
оборудован 8 дюймовым IPS LCD ёмкостным сенсорным экраном
с разрешением 1280 на 800 точек, мегапиксельной камерой,
двойными гигабитными сетевыми портами с поддержкой PoE/PoE+,
аудио и видео HD качества, встроенными WiFi (Dual Band 802.11ac)
и Bluetooth 4.2+EDR, большим числом портов для подключения
внешних устройств и операционной системой Android 7.1.1.
Объединение великолепного IP видео телефона и решения для
конференц связи, позволит коммерческим организациям по всему
миру использовать GXV3380 для всех коммуникационных нужд и
повышения производительности.

~ 33 ~ ~ 34 ~
ПОДКЛЮЧЕНИЕ ТЕЛЕФОНА:УСТАНОВКА ТЕЛЕФОНА:
1. Присоедините подставку для крепежа на стену в посадочное место на
тыльной стороне телефона.
2. Закрепите телефон на стене в специальном отверстии в стене.
3. Вытащите контакт из подставки телефона (см. рисунок ниже).
4. Проверните контакт и вставьте его обратно в отверстие так, чтобы
достаточно пространства при установке телефона на стене.
Установка телефона (на стене *Продано отдельно):
1. Соедините шнуром телефонную трубку и корпус.
2. С помощью кабеля Ethernet подключите порт LAN телефона и гнездо
RJ-45 узла/выключателя или маршрутизатора (со стороны LAN
маршрутизатора).
3. Подключите вилку выхода 5 В постоянного тока к гнезду питания
телефона; вставьте адаптер питания в электрический выход. Если
на этапе два используется переключатель PoE, этот этап можно
пропустить.
4. На ЖК-экране будут отображены сведения о загрузке или обновлении
микропрограммного обеспечения. Перед тем как продолжить,
подождите вывода главного экрана.
5. Используя интерфейс настройки сети или меню на сенсорном
экране, можно выполнять дополнительные настройки сети, используя
статический IP, DHCP и т. д.
HDMI OUT Порт
Порт LAN Порт
гарнитуры JR9
Питание Порт для
трубки
*USB-порт
Гнезда для
крепления
на стену
Порт ПК
Встроенная
настольная
подставка
Контакт с
расширением
вверх
Телефон в
неподвижном
состоянии
Контакт с
расширением
вниз
Разъем для SD-карты
Порт гарнитуры
3.5 мм
GXV3380 оснащен встроенной подставкой. Для ее использования,
вытащите ручку подставки на задней части телефона. Настройте угол
как Вам удобно и убедитесь в том, что подставка не шатается.
Использование подставки под телефон:
HDMI IN Порт
Подсказки по использованию кнопок GXV3380:
ПРИБАВИТЬ ГРОМКОСТЬ УБАВИТЬ ГРОМКОСТЬ ДОМОЙ МЕНЮ НАЗАД
• Коснитесь клавиш УБАВИТЬ ГРОМКОСТЬ/ПРИБАВИТЬ ГРОМКОСТЬ
для настройки громкости телефона.
• Нажмите на кнопку ДОМОЙ для возврата на домашний экран. Или
нажмите и удерживайте кнопку ДОМОЙ в течение 2 секунд, чтобы
сделать скриншот.
• Нажмите кнопку МЕНЮ для входа в настройки экрана телефона,
редактирования виджетов и диспетчера потоков. Или нажмите и
удерживайте кнопку МЕНЮ в течение 2 секунд, чтобы перейти
непосредственно к управлению интерфейсом приложения.
• Нажмите клавишу НАЗАД для возврата к предыдущему меню.
ИНДИКАТОР
ОЖИДАНИЯ
СООБЩЕНИЙ
*USB порт активирован только при использовании
источника питания или PoE+.
на стене
на стене

~ 35 ~ ~ 36 ~
Настройка GXV3380 с помощью сенсорного экрана:
1. Проверьте, подключен ли телефон к питанию и к Интернету.
2. Нажмите на Настройки → Об устройстве → Состояние сети, для
получения IP-адреса вашего телефона.
3. Введите IP-адрес в обозреватель ПК
4. Именем пользователя и паролем администратора по умолчанию
являются “admin” и “admin”. Именем пользователя и паролем
пользователя по умолчанию являются “user” и “123”.
5. В веб ГИП → Учётная запись, выберите страницу Account 1/2/3/.../16 для
настройки Имени учётной записи, SIP-сервера, SIP идентификатора
пользователя, Идентификатора и Пароля аутентификации, чтобы
зарегистрировать учётную запись на GXV3380.
1. Убедитесь, что телефон не активен.
2. Выберите Настройки → Расширенные настройки → Настройки учётной
записи. Нажмите на одну из учётных записей для настройки Имени
учётной записи, SIP-сервера, SIP идентификатора пользователя,
Идентификатора и Пароля аутентификации, чтобы зарегистрировать
учётную запись на GXV3380. После успешной регистрации экран
набора будет.
3. Переходите по опциям Меню для конфигурации других настроек
телефона. Например, для конфигурации статического IP для
GXV3380, задайте статический IP-адрес перейдя по пути Меню ЖКД
→ Настройки → Сеть → Настройки Ethernet соединения.
4. Дополнительные настройки, которые могут быть необходимы для
конфигурации телефона, можно получить, обратившись к провайдеру
по обслуживанию Интернет-телефонии.
НАСТРОЙКА ТЕЛЕФОНА:
Настройка GXV3380 с помощью веб-обозревателя:
Подробное руководство пользователя можно загрузить здесь:
http://www.grandstream.com/support
O GXV3380 não está pré-congurado para suportar
ou realizar chamadas de emergência a nenhum tipo
de hospital, agência de aplicação da lei, unidade de
atendimento médico (“ Serviço de Urgência (s) “), ou
cualquer outro tipo de serviço de emergência. Você
deve tomar medidas adicionais para acessar à serviços
de emergência. É de sua responsabilidade adquirir
o serviço de telefone SIP compatível com Internet,
congurar corretamente o GXV3380 para usar esse
serviço, e testar periodicamente a sua conguração
para conrmar que ele funciona como você espera.
Se você não fazer isso, é de sua responsabilidade a
compra de serviços tradicionais de telefonia móvel ou
xo para acessar aos serviços de emergência.
GRANDSTREAM NÃO FORNECE CONEXÕES
PARA SERVIÇOS DE EMERGÊNCIA ATRAVÉS
DO GXV3380. NEM GRANDSTREAM NEM SEUS
EXECUTIVOS, EMPREGADOS OU ASSOCIADOS
PODE SER RESPONSÁVEL POR QUALQUER
RECLAMAÇÃO, DANO OU PERDA. RENUNCIA POR
ESTE MEIO TODAS E QUAISQUER REIVINDICA-
ÇÕES OU CAUSAS DE AÇÃO RESULTANTE DE OU
ELACIONADOS À SUA INCAPACIDADE DE USO
DO GXV3380 DE CONTACTAR OS SERVIÇOS DE
EMERGÊNCIA, E SUAFALHAEM FAZER REFORMAS
ADICIONAIS PARA ACESSAR OS SERVIÇOS DE
EMERGÊNCIA DE ACORDO COM PARÁGRAFO IME-
DIATAMENTE ANTERIOR.
PT
