GRAUPNER NANO STAR 2 GYRO User manual

GRAUPNER GmbH & Co. KG D-73230 KIRCHHEIM/TECK GERMANY
Änderungen vorbehalten! Keine Haftung für Druckfehler! 03/2010
1
zu Best.-Nr. 4409
JUNIOR LINE
Bedienungsanleitung
NANO STAR 2 GYRO
Mit beiliegender Infrarot-Fernsteuerung
Miniatur-Fun-Helikopter
für Indoorbetrieb, frei fliegend,
mit Steuerung über 3 Funktionen

GRAUPNER GmbH & Co. KG D-73230 KIRCHHEIM/TECK GERMANY
Änderungen vorbehalten! Keine Haftung für Druckfehler! 03/2010
2
Vorwort
Der GRAUPNER RC-Heli NANO STAR 2 GYRO ist ein Indoorflugmodell. Der Heli
ist fertig gebaut, incl. Motoren, Drehzahlstellern und Li-Po-Akku. Der Flugakku
befindet sich im Rumpf. Im Sender (IR) ist ein Ladegerät integriert. Es müssen nur
Batterien in den Sender eingelegt werden, Flugakku laden und der Flugspass
kann los gehen.
Beim Modell NANO STAR 2 GYRO handelt es sich um ein kleines Elektro-RC-
Hubschraubermodell für Jugendliche über 14 Jahren, bei Jugendlichen unter 14
Jahren muss der Betrieb des Modells von einem Erwachsenen beaufsichtigt
werden.
Bitte beachten Sie die Sicherheitsvorschriften am Ende der
Bedienungsanleitung
Fernsteuerung für NANO STAR 2 GYRO
1. Infrarot-Fernsteuerung im Baukasten enthalten
2. Senderbatterie 6 x 1,5V Mignon (AA) im Baukasten enthalten
(Ersatzbatterien Best.-Nr. 3426)
3. Hubschrauberakku 3,7 V 100 mAh LiPo Akku
4. Antriebsakku wird durch das Ladekabel im Sender geladen
5. oder durch das USB-Ladekabel
Senderbatterien
1. Sender einschalten. Neue Batterien sind notwendig, wenn die LED-
Anzeige pulsiert.
2. Sicherstellen, dass die Batterien polungsrichtig eingesetzt werden
3. Niemals neue mit alten Batterien mischen.
4. Niemals verschiedene Batteriefabrikate einsetzen.

GRAUPNER GmbH & Co. KG D-73230 KIRCHHEIM/TECK GERMANY
Änderungen vorbehalten! Keine Haftung für Druckfehler! 03/2010
3
Akku laden
1. Hubschrauber zuerst ausschalten
2. Ladekabel des Senders (unten im Sender ) in die Ladebuchse des
Hubschraubers einstecken. Sender einschalten: Anzeige leuchtet rot.
3. Die Anzeige wird grün, sobald der Akku vollgeladen ist, dann Stecker
abziehen.
4. Ladevorgang dauert so ca. 40-50 Minuten
•Hubschrauberakku niemals auf bzw. neben einen heißen Gegenstand
bringen (offene Flammen, Heizkörper), um der Explosionsgefahr
vorzubeugen.
•Hubschrauberakku trocken lagern.
•Hubschrauberakku niemals mit einem harten Gegenstand schlagen, um
Schäden zu vermeiden.
•Akku nicht zerlegen.
•Der Akku darf niemals unbeaufsichtigt geladen werden.
Während des Ladevorgangs muss der Schalter des Hubschraubers auf OFF
(AUS) stehen.

GRAUPNER GmbH & Co. KG D-73230 KIRCHHEIM/TECK GERMANY
Änderungen vorbehalten! Keine Haftung für Druckfehler! 03/2010
4
5. Akku kann auch über des mitgelieferte USB – Ladekabel über den PC
geladen werden. Ladekabel in PC USB – Buchse stecken, im Stecker
leuchtet rote LED. Gegenstück in Hubschrauber- Ladebuchse stecken,
LED geht aus, wenn Akku voll ist ca. 40- 50 Minuten leuchtet LED im
Stecker und es muss abgesteckt werden. Beim Laden immer Schalter
am Heli auf AUS (OFF) stellen.
RC-Funktionen
Steigen
Wenn der linke Knüppel (Gasknüppel)
langsam nach vorne geschoben wird,
beschleunigen die Hauptrotorblätter,
der Hubschrauber fängt an zu steigen.
Sinken
Wenn der linke Knüppel (Gasknüppel)
nach hinten gezogen wird,
verlangsamen sich die Hauptrotorblätter,
der Hubschrauber fängt an zu sinken.
Nase nach links
Wenn der rechte Knüppel
(Seitenruderknüppel) nach links bewegt
wird, dreht die Nase des Hubschraubers
nach links.
Nase nach rechts
Wenn der rechte Knüppel
(Seitenruderknüppel) nach rechts bewegt
wird, dreht die Nase des Hubschraubers
nach rechts.

GRAUPNER GmbH & Co. KG D-73230 KIRCHHEIM/TECK GERMANY
Änderungen vorbehalten! Keine Haftung für Druckfehler! 03/2010
5

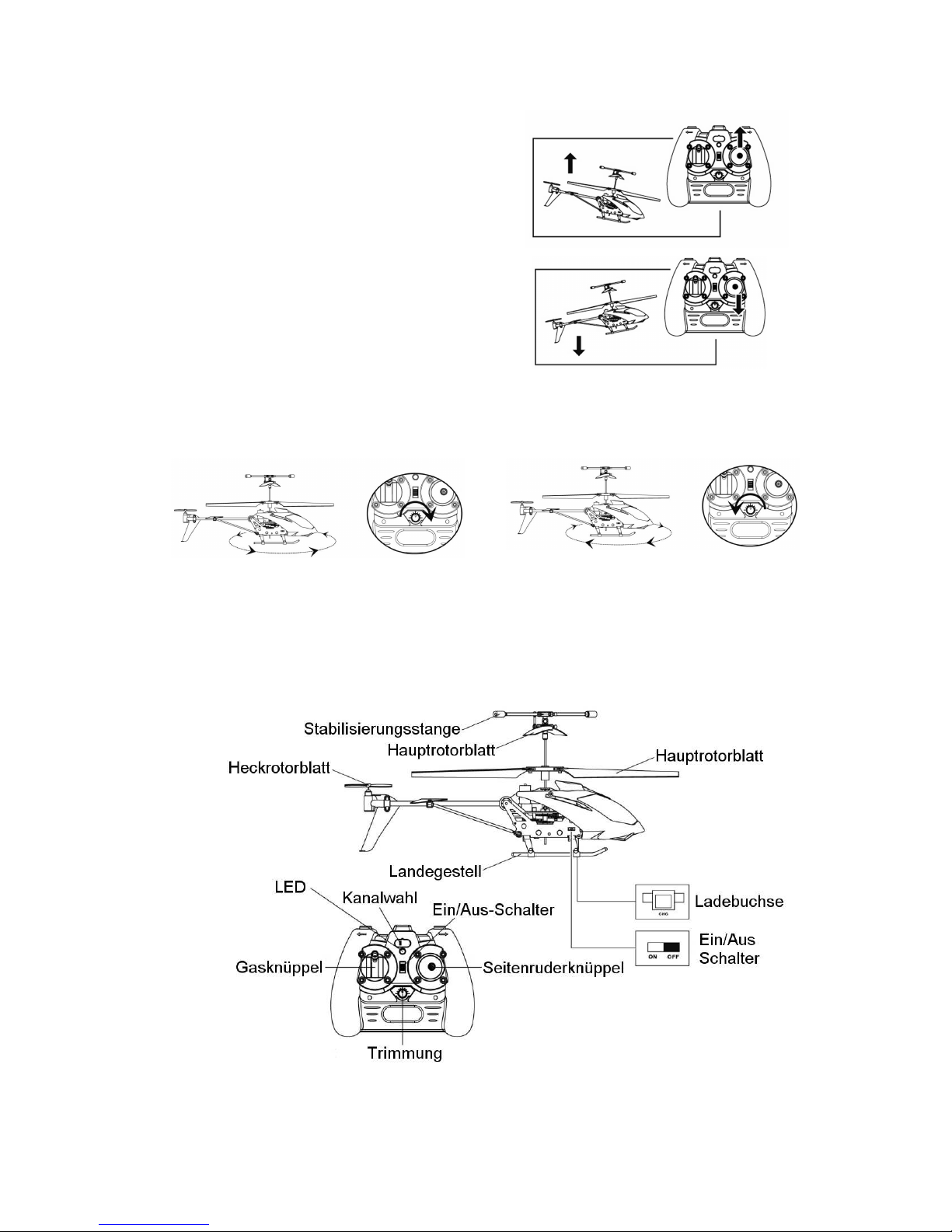

Vorwärts
Wenn der rechte Knüppel nach vorne
geschoben wird, fliegt der Hubschrauber
vorwärts.
Rückwärts
Wenn der rechte Knüppel nach hinten
gezogen wird, fliegt der Hubschrauber
rückwärts.
Sonderhinweise
1. Wenn sich der Hubschrauber beim Schweben dreht, Trimmung gegen
die Drehrichtung drehen bis der Heli steht.
2. Wenn die Batterien des Senders beinahe erschöpft sind, fängt LED-
Anzeige an zu pulsieren, jetzt Batterien wechseln
3. Der Heli kann auf 2 verschiedenen Kanälen (A oder B) geflogen
werden. Kanal auswählen, Sender einschalten, Heli einschalten, wenn
LED auf Platine im Rumpf leuchtet kann geflogen werden.

GRAUPNER GmbH & Co. KG D-73230 KIRCHHEIM/TECK GERMANY
Änderungen vorbehalten! Keine Haftung für Druckfehler! 03/2010
6
Fliegen
1. Kanalwahlschalter am Sender auf entsprechende Kanal A oder B
einstellen.
2. Sender einschalten, LED am Sender leuchtet grün
3. Hubschrauber einschalten (on), LED auf Platine im Rumpf hinten links
blinkt, wenn LED konstant leuchtet ist Heli flugbereit.
4. Sender (blaue Kappe) immer Richtung Heli richten
5. Hubschrauber auf ebenen Boden stellen, noch einmal prüfen ob sich
Menschen, Tiere oder andere Hindernisse in der Nähe befinden.
6. Gasknüppel langsam vorwärts schieben: der Hubschrauber steigt.
7. Mit dem Trimmregler Heli austrimmen und mit den Steuerknüppeln
Modell entsprechend steuern.
Steuerung von Steig-, Sink- und Schwebeflug
NANO STAR 2 GYRO bringt den größten Flugspass, wenn er in einen stabilen,
ruhigen Schwebeflug gebracht wird. Nach entsprechender Übung kann das
Modell ähnlich einem Modellhubschrauber über die Mehrkanalsteuerung bewegt
werden:
Nach Erreichen der gewünschten Flughöhe muss der linke Steuerknüppel
(Steigen/Sinken) möglichst ruhig in der Position gehalten werden, in der das
Modell weder steigt noch sinkt. Mit der Trimmung wird jede unerwünschte
Drehung des Modells entgegengesteuert, so dass ein stabiler Schwebeflug
erreicht wird. Wenn es erreicht ist, dass der NANO STAR 2 GYRO in der
gewünschten Höhe schwebt, ohne sich zu drehen, kann mit der
Richtungssteuerung die Ausrichtung des Rumpfes (und damit die mögliche
Flugrichtung) bewusst gesteuert werden. Mit der Vorwärts/Rückwärts-Steuerung
kann dann in diese Richtung beschleunigt oder abgebremst und auch langsam
rückwärts geflogen werden. Mit der Kombination aller Steuerfunktionen kann das
Modell also ähnlich einem richtigen Hubschrauber geflogen werden.

GRAUPNER GmbH & Co. KG D-73230 KIRCHHEIM/TECK GERMANY
Änderungen vorbehalten! Keine Haftung für Druckfehler! 03/2010
7
Landung und Beenden des Flugbetriebs
Das Landen des NANO STAR 2 GYRO erfolgt einfach durch vorsichtiges
Zurückziehen des linken Steuerknüppels. Nach der Landung zuerst den
Hauptschalter am Modell in die „OFF“- Position bringen, danach den Sender
ausschalten.
Hinweis: Gegen Ende des Fluges wird das Flugverhalten aufgrund der
nachlassenden Akkuspannung instabil. In diesem Fall muss gelandet und der
Akku aufgeladen werden.
Beheben von Störungen
•Nach der ersten Ladung besitzt der Flugakku u.U. noch nicht die volle
Kapazität, was zu einer verringerten Flugzeit führt. Die volle Leistung
erreicht der Akku nach einigen Lade- und Entladezyklen.
Nach dem Flugbetrieb
•Nach Beenden des Flugbetriebes sollte das Modell wieder in seine
Originalverpackung eingesetzt werden, um ein Verbiegen oder
Verziehen der Rotoren zu vermeiden.
•Wenn das Modell längere Zeit nicht benutzt werden soll muss
sichergestellt werden, dass das Modell ausgeschaltet ist und die
Batterien aus dem Sender entnommen sind.
Wir wünschen Ihnen viel Spaß und Freude beim Fliegen mit Ihrem
NANO STAR 2 GYRO
Ihr
JUNIOR LINE Team !

GRAUPNER GmbH & Co. KG D-73230 KIRCHHEIM/TECK GERMANY
Änderungen vorbehalten! Keine Haftung für Druckfehler! 03/2010
8
Sicherheitsvorschriften
Wichtige Sicherheitshinweise
Sie haben ein Modell mit Infrarot- Fernsteuerung erworben. Die Einhaltung der
Betriebsanleitung im Zusammenhang mit dem Modell sowie die Installation, der
Betrieb, die Verwendung und Wartung der mit dem Modell zusammenhängenden
Komponenten können von GRAUPNER nicht überwacht werden. Daher
übernimmt GRAUPNER keinerlei Haftung für Verluste, Schäden oder Kosten, die
sich aus dem fehlerhaften Betrieb, aus fehlerhaftem Verhalten bzw. in
irgendeiner Weise mit dem Vorgenannten zusammenhängend ergeben. Soweit
vom Gesetzgeber nicht zwingend vorgeschrieben, ist die Verpflichtung der Firma
GRAUPNER zur Leistung von Schadensersatz, aus welchem Grund auch immer
ausgeschlossen (inkl. Personenschäden, Tod, Beschädigung von Gebäuden
sowie auch Schäden durch Umsatz- oder Geschäftsverlust, durch
Geschäftsunterbrechung oder andere indirekte oder direkte Folgeschäden), die
von dem Einsatz des Modells herrühren.
Die Gesamthaftung ist unter allen Umständen und in jedem Fall beschränkt auf
den Betrag, den Sie tatsächlich für dieses Modell gezahlt haben.
Die Inbetriebnahme und der Betrieb des Modells erfolgt einzig und allein
auf Gefahr des Betreibers. Nur ein vorsichtiger und überlegter Umgang
beim Betrieb schützt vor Personen- und Sachschäden.
Nach der neuen Regelung des §103 Abs. 3 LuftVZO müssen alle Flugmodelle,
egal ob Slowflyer, Parkflyer, Segelflugzeuge, Flugmodelle mit Antrieben jeglicher
Art vor Aufnahme des Flugbetriebs versichert sein. Schließen Sie daher eine
spezielle RC-Modell-Haftpflichtversicherung ab. Fragen hierzu, werden Ihnen
vom Fachhandel gerne beantwortet.
Diese Sicherheitshinweise müssen unbedingt aufbewahrt und bei einem
Weiterverkauf des Modells an den Käufer weitergegeben werden.
•Vor Inbetriebnahme alle Warn- und Sicherheitshinweise in dieser
Anleitung und auf der Verpackung lesen und beachten.
•Der Verbraucher ist verantwortlich, körperliche Verletzungen bzw.
Sachschäden durch die Verwendung des Hubschraubers zu vermeiden.
•Der Hubschrauber muss gemäß der Anleitung behandelt werden. Um
Verletzungen zu vermeiden, sind Finger, Kopf bzw. Körper vor den sich
drehenden Bauteilen wegzuhalten.
•Der Verbraucher ist verantwortlich, mit dem Hubschrauber sicher
umzugehen. Der Hersteller bzw. der Vertreiber haftet nicht, wenn
Verluste bzw. Schäden durch unsachgemäße Anwendung verursacht
werden.

GRAUPNER GmbH & Co. KG D-73230 KIRCHHEIM/TECK GERMANY
Änderungen vorbehalten! Keine Haftung für Druckfehler! 03/2010
9
•Dieses Produkt eignet sich für Jugendliche ab 14 Jahren und mehr.
Jüngere Personen dürfen nur unter der Aufsicht von Erwachsenen
damit spielen.
•Sie allein sind für einen gefahrlosen Betrieb verantwortlich!
Warnhinweise
1. Der Satz enthält kleine Teile, die beim Verschlucken gesundheitliche
Schäden verursachen können; sie müssen daher von Kindern unter 3
Jahren ferngehalten werden.
2. Nicht in Betrieb setzen, wenn schon ein anderes ferngesteuertes Modell
auf demselben Kanal betrieben wird (der Kanal (A-B) wird am Sender
eingestellt.
3. Das Modell nicht im Freien betreiben. Stets in einem Bereich ohne
Hindernisse fliegen.
4. Stets sicherstellen, dass nur frische bzw. voll aufgeladene Stromquellen
verwendet werden.
5. Keine der gelieferten Teile auseinandernehmen oder verändern, das gilt
besonders für Sender und Flugakku.
6. Keine Feuchtigkeit in die Komponenten eindringen lassen, andernfalls
kann die Elektronik beschädigt werden.
7. Darauf achten, dass weder Finger, noch Haare oder lose Kleidung in
die Rotoren gerät.
8. Das Modell bei Nichtgebrauch stets ausschalten.
9. Flugakku nicht ausbauen, großer Hitze aussetzen oder ins Feuer
werfen.
10. Nur den mitgelieferten Sender mit integriertem Ladegerät verwenden.
11. Oder laden über USB – Ladekabel am PC
12. Aufsicht durch Erwachsene wird empfohlen, Kinder müssen auf
mögliche Gefahren beim Umgang mit dem Modell hingewiesen werden
Sicherheitshinweise für Stromquellen
•Es darf nicht versucht werden, nichtwiederaufladbare Batterien
aufzuladen.
•Wiederaufladbare Batterien sind zum Laden aus dem Gerät zu
entnehmen, sofern in der Anleitung nicht ausdrücklich etwas anderes
bestimmt wird.
•Wiederaufladbare Batterien dürfen nur unter Aufsicht Erwachsener
aufgeladen werden.
•Weder unterschiedliche Batterietypen, noch neue und gebrauchte
Batterien gemeinsam miteinander verwenden.
•Nur Batterien verwenden, die dem empfohlenen Typ entsprechen oder
gleichwertig sind.

GRAUPNER GmbH & Co. KG D-73230 KIRCHHEIM/TECK GERMANY
Änderungen vorbehalten! Keine Haftung für Druckfehler! 03/2010
10
•Batterien nur mit der korrekten Polarität einsetzen.
•Verbrauchte Batterien sofort aus den Geräten entnehmen.
•Anschlüsse nicht kurzschließen.
•Verwenden Sie niemals defekte, beschädigte Zellen oder Batterien mit
unterschiedlichen Zellentypen.
Sicherheitshinweise
1. Die Steuerung des Modells erfolgt über Infrarot (Licht). Daher muss bei
direkter Sonneneinstrahlung, ebenso wie beim Flug unter starken
Leuchtstofflampen, mit einer Beeinträchtigung der Steuerung und
Störungen gerechnet werden.
2. Aufgrund seines geringen Gewichts reagiert das Modelle empfindlich
auf Wind; daher nur in geschlossenen Räumen fliegen, ohne den
Einfluss von Wind. Auch die Luftströmungen von Klimaanlagen können
sich negativ auf das Flugverhalten auswirken.
3. Der ins Modell integrierte Lithium-Polymer-Akku enthält
gesundheitsschädliche Chemikalien; er darf daher weder ausgebaut,
noch geöffnet werden.
4. Der Ladevorgang sollte unter Aufsicht von Erwachsenen durchgeführt
werden, wobei Kinder möglichst fern zu halten sind.
5. Falls die Rotoren beschädigt oder gebrochen sind, nicht versuchen, das
Modell weiter zu betreiben, um ein Verletzungsrisiko auszuschließen.
6. Nicht versuchen, das Modell zu öffnen oder die Konstruktion zu
verändern.
7. Der Flugbetrieb erfordert einen freien Raum von ca. 4 x 4 x 2,5 m ohne
Hindernisse. Modell nicht dicht an Menschen, Tiere, Möbeln oder
anderen Hindernissen fliegen.
8. Der Betreiber muss im Besitz seiner vollen körperlichen und geistigen
Fähigkeiten sein. Wie beim Autofahren, ist der Betrieb des Flugmodells
unter Alkohol oder Drogeneinwirkung nicht erlaubt.
Herstellererklärung Fa. Graupner GmbH & Co KG,
Henriettenstr. 94 -96, D 73230 Kirchheim/Teck
Inhalt der Herstellererklärung:
Sollten sich Mängel an Material oder Verarbeitung an einem von uns in der
Bundesrepublik Deutschland vertriebenen, durch einen Verbraucher (§ 13 BGB)
erworbenen Gegenstand zeigen, übernehmen wir, die Fa. Graupner GmbH & Co
KG, Kirchheim/Teck im nachstehenden Umfang die Mängelbeseitigung für den
Gegenstand.
