Greenlee 93-808 Guide

OPERATION, SERVICE AND PARTS
INSTRUCTION MANUAL
Read and understand this material before operating
or servicing this meter. Failure to understand how to
safely operate this meter could result in an accident
causing serious injury or death. This meter should
only be operated by qualified personnel.
TRUE RMS
CLAMP-ON METER
93-808
999 2188.0 © 1997 Greenlee Textron Inc. IM 1281 REV 1 3/97
Español; pág. 13
Français; p. 25

2
The symbol above is used to call your attention to instruc-
tions concerning your personal safety. Watch for this
symbol. It points out important safety precautions. It means
“ATTENTION! Become alert! Your personal safety is
involved!” Read the message that follows and be alert to
the possibility of personal injury or death.
Hazards or unsafe practices which, if not avoided, COULD result in minor
personal injury or property damage.
Hazards or unsafe practices which, if not avoided, COULD result in severe
personal injury or death.
Immediate hazards which, if not avoided, WILL result in severe personal injury
or death.
SAFETY ALERT
SYMBOL

93-808 True RMS Clamp-On Meter
3
Safety Information
Follow operating instructions carefully.
Electrical Shock Hazard.
Contact with live circuits will result in severe injury
or death.
A person who has not read and does not understand all
operating instructions is not qualified to operate this
tool.
Failure to read and understand safety instructions may
result in severe injury or death.
• Do not use meter if it is wet or damaged. Electric shock or damage to meter
may result.
• Do not perform any service or maintenance other than that described in
these instructions. Electric shock or damage to meter may result.
• Do not touch probe ends. Electric shock may result.
• Do not attempt to measure uninsulated conductors having a voltage greater
than 600V AC/DC. Electric shock or damage to the meter may result.
• Do not connect a source of voltage with the Range Selector Switch in the Ω
(ohms) position. Personal injury or damage to meter may result.
• Turn meter OFF and remove it from the item being tested before replacing
battery. Do not use meter until the back is in place and fastened securely.
Failure to observe these warnings may result in severe injury or death.

4
• Replace a weak or discharged battery as soon as it is detected. Incorrect
results may occur.
• Do not use or store this instrument in a high temperature or high humidity
environment. (Operating range: 0°~ 45°C, less than 75% R.H.)
• Do not store the meter in direct sunlight.
• Remove battery before storing meter.
Failure to observe these precautions could result in injury or property
damage.

93-808 True RMS Clamp-On Meter
5
1
2
3
5
6
4
7
8
Description
The Greenlee 93-808 offers a versatile true RMS clamp-on meter that can
measure AC current, voltage, resistance and continuity. The built-in auto-ranging
function offers up-to-date capability as well as data hold and voltage readings.
Packing List
The following items should be packed with the clamp-on meter:
1 999 2188.0 Instruction Manual IM 1281
2 500 2280.6 Carrying Case
3 500 2096.0 Test Lead Set
4 — 9V Battery

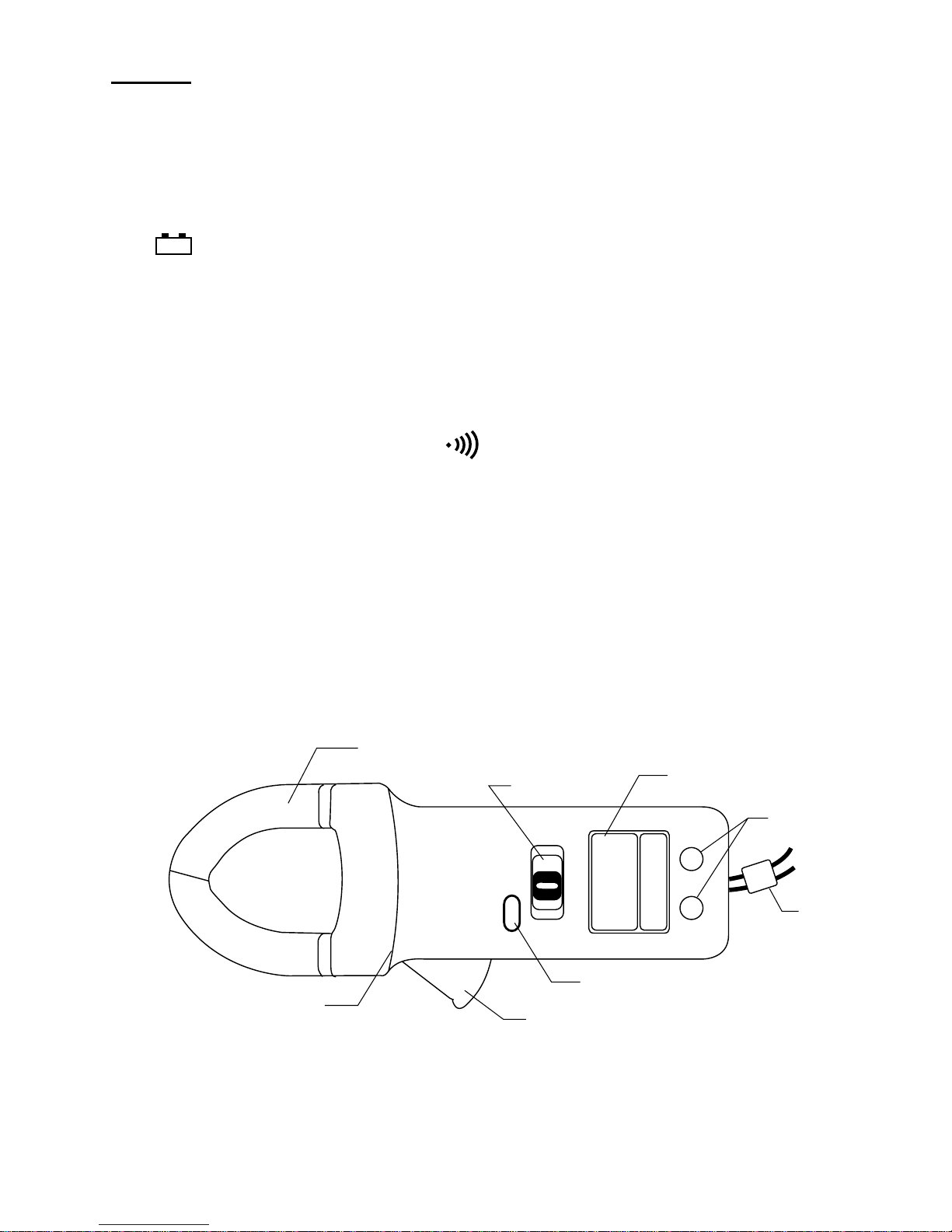

Features (Figure 1)
(1) Digital Display — The digital display has a 3-3/4 digit LCD readout
(maximum reading 3999) plus auto polarity, decimal point, over-range
indication (“OL”), low battery indication, AC and unit icons.
(2) Input Terminals — The black test lead is always connected to the “COM”
input terminal and red test lead is always connected to the “V - Ω” input
terminal when measuring ACV and OHMS.
(3) Drop-Proof Wrist Strap — Prevents the meter from slipping off the hand
while in use.
(4) Function Switch — Slide switch to turn on meter and select V, A or
Ω, function.
(5) Data Hold Switch — Used to hold measured value for all functions.
(6) Trigger — Press the lever to open the jaws. When the pressure on the lever
is released, the jaws will close again.
(7) Jaws — Senses
the current
flowing through
the conductor
under test.
(8) Hand Guard —
Designed to
protect user.
-
+
Fig. 1
˜
~ ~

6
Operation
AC Current Measurement
Electrical Shock Hazard.
Contact with live circuits will result in severe injury
or death.
1. Set the slide switch to the “A” position.
2. Press the trigger to open the jaws. Clamp around one conductor only.
Make sure that the jaws are firmly closed around the conductor.
3. Read the value from the digital display.
AC Voltage Measurement
~
~
Electrical Shock Hazard.
Contact with live circuits will result in severe injury
or death.
1. Set the slide switch to the “V” position.
2. Connect the black test lead to the COM terminal and the red test lead to the
V - Ωterminal.
3. Connect the test leads across the source load being measured.
4. Read the value from the digital display.

93-808 True RMS Clamp-On Meter
7
Resistance Measurement
Never connect a source of voltage with the Range Selector Switch in the
Ω(ohms) position. Personal injury or damage to the tester may result.
Failure to observe this warning can result in severe injury or death.
1. Turn off device to be tested. Discharge any capacitors. Voltage should not
present.
2. Slide switch to the Ωposition.
3. Connect the black test lead to the COM terminal and to red test lead to the
V - Ωterminal.
4. Connect test leads across the resistance being measured. The resistance value
will appear on the display.
Note: Resistance reading should always be taken in parallel with the circuit.
The built-in buzzer sounds if the resistance of the tested circuit is less than 100Ω.

8
Electrical Specifications
Accuracy is ±(%reading + number of digits) at 23˚C ±5˚C, with less than 75% R.H.
(1) AC Voltage: Auto-ranging
600V rms
Overload
Range Resolution Accuracy* Protection
* AC Conversion Type: AC Conversions are ac-coupled, true rms responding,
calibrated to the rms valve sine wave input, the basic accuracy is for sine wave at
full scale, for non-sine wave accuracy reference to * * .
** Crest Factor: 1.4 to 2.0, add 0.6% to Accuracy.
2.0 to 2.5, add 2.0% to Accuracy.
Input impedance: 10M Ω// less than 100 PF.
(2) AC Current: Auto-ranging
400A 0.1A ±(1.9%rdg + 5dgt) 50/60 Hz
600A 1A ±(2.9%rdg + 5dgt) 50/60 Hz 800V
Overload
Range Resolution Accuracy* Protection
* AC Conversion Type: AC Conversions are ac-coupled, true rms responding,
calibrated to the rms value sine wave input, the basic accuracy is for sine wave at
full scale, for non-sine wave accuracy refer to * * .
** Crest Factor: 1.4 to 2.0, add 1.0% to Accuracy.
2.0 to 2.5, add 2.5% to Accuracy.
(3) Resistance: Auto-ranging
4K Ω 1 Ω
40K Ω 10 Ω
Max. Open Overload
Range Resolution Accuracy* Circuit Voltage Protection
±(2.0%rdg + 9dgt) 1V 600V rms
±(1.2%rdg + 5dgt)
40 Hz ~ 500Hz
400V 100mV
600V 1V

93-808 True RMS Clamp-On Meter
9
(4) Instant Continuity Description: Built-in buzzer sounds when
resistance is less than 100 Ω.
(5) Data Hold: Hold display reading for all functions and ranges.
Specifications
Measuring Rate: 4 times per second, nominal
Auto Power OFF: Approximately 30 minutes after function changes
Installation Category: IEC 1010 600V Cat II
Pollution Degree: Level II
Operating Temperature: 0˚C to 45˚C, < 75% R.H.
Storage Temperature: -20˚C to 60˚C, < 80% R.H. (with battery removed)
Temperature Coefficient: 0.2 x (Spec. Acc’y) / ˚C, < 18˚C or > 28˚C
Power Requirement: Single 9V battery (NEDA 1604 or IEC 6LF22)
Battery Life: 200 hours (Alkaline)
Shock Proof: 4 foot drops
Maximum Jaw Opening: 1.65 in. (42mm)
Maximum Conductor Size: 1.57 in. diameter (40mm)
Size: 3.46 x 8.46 x 1.42 in. (88 x 215 x 36 mm)
Weight: 11.29 oz. (320 gms), including battery

10
Maintenance
General
• Keep unit clean and dry.
• Wipe clean with a damp cloth. Let dry completely before using.
Battery Condition
• Battery level is low when appears on display.
-
+
Turn meter OFF and remove it from the item being tested before replacing
battery. Do not use meter until the back is in place and fastened securely.
Failure to observe warning may result in severe injury or death.

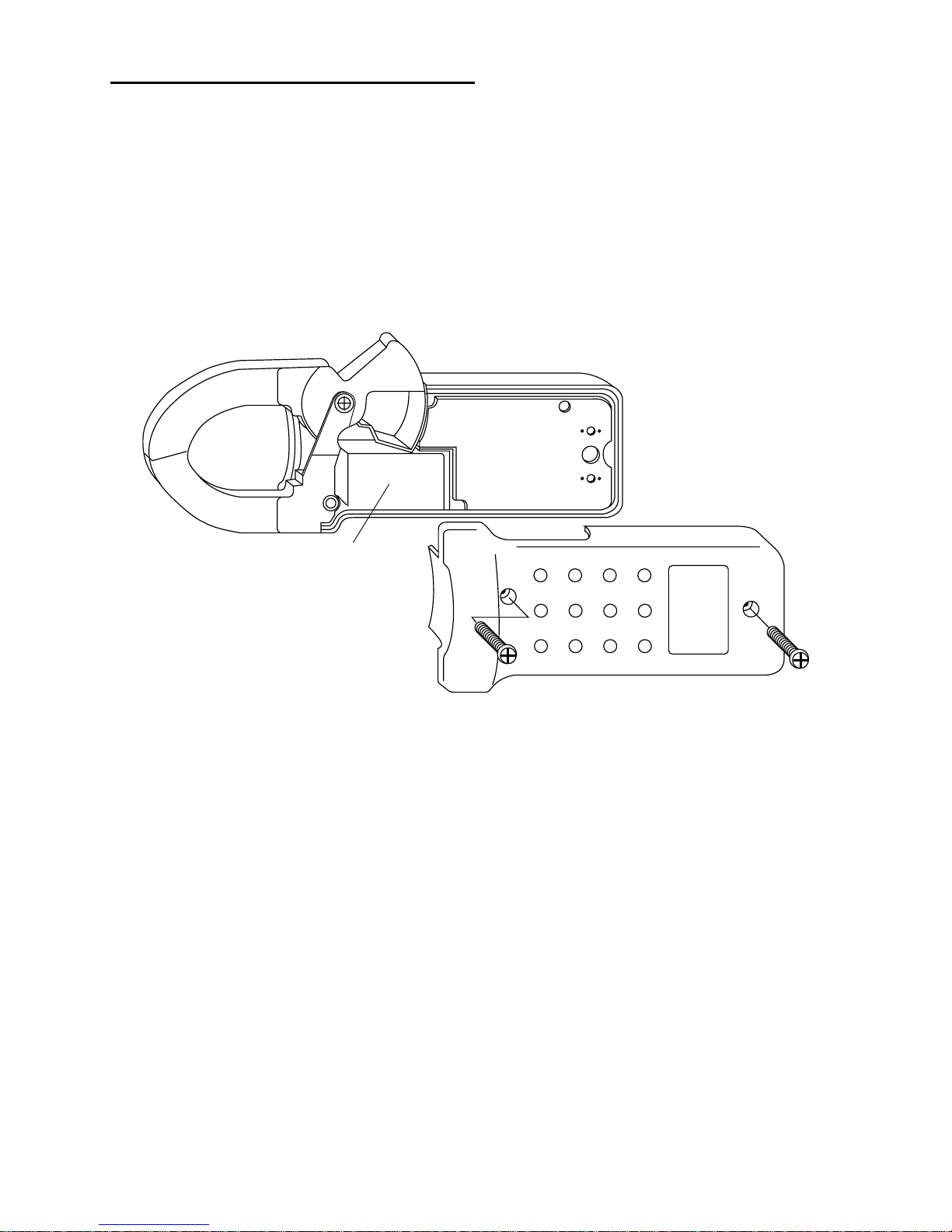

Battery Replacement (Fig. 2)
1. Disconnect the meter from item being tested. Turn the meter OFF. Unplug
leads from the front terminals.
2. Position the meter face down on a clean, flat surface. Remove two screws
from case back.
3. Gently lift the bottom end of the case back until it unsnaps from the case front.
4. Lift the battery from the case front and carefully unsnap the battery from the
connector leads.

93-808 True RMS Clamp-On Meter
11
Fig. 2
Battery
5. Install new battery. Replace battery in case front. Check leads and wrist strap
so they will not be pinched when the case is reassembled.
6. Replace case back. Replace two screws and tighten firmly. Be careful not to
overtighten.

Warranty
Greenlee warrants to the original purchaser of these goods for use that these
products will be free from defects in workmanship and material for their useful
life, excepting normal wear and abuse. This warranty is subject to the same terms
and conditions contained in Greenlee’s standard one year limited warranty.
For all test instruments, ship units Freight Prepaid to:
Greenlee Textron Inc.
4411 Boeing Drive
Rockford, IL USA 61109-2932 USA
Mark all packages: Attention TEST INSTRUMENT REPAIR. For items not covered
under warranty (such as dropped, abused, etc.), repair cost quote available upon
request.
Note: Prior to returning any test instrument, please check replaceable batteries
or make sure battery is at full charge.
For additional copies of this manual at no extra charge, write Greenlee Textron
Inc., 4455 Boeing Dr., Rockford, IL 61109 USA or send fax to [phone].

INSTRUCTIVO DE OPERACIÓN,
SERVICIO Y PIEZAS
Lea y comprenda este material antes de usar el medidor o
darle servicio. El desconocimiento de la forma de operación
segura del medidor puede dar lugar a un accidente que
cause lesiones graves o incluso la muerte. El medidor sólo
deberá ser utilizado por personal calificado.
MEDIDOR DE TENAZA PARA
VALORES EFICACES (RMS)
93-808
999 2188.0 © 1997 Greenlee Textron Inc. IM 1281 REV 1 3/97

14
Este símbolo se usa para dirigir su atención a instrucciones relacionadas con
su seguridad personal. Esté atento a la presencia de este símbolo, pues
señala precauciones de seguridad importantes y significa, “¡ATENCIÓN!
¡Tenga cuidado! ¡Está en riesgo su seguridad!” Lea el mensaje que
aparece después del símbolo y tenga presente la posibilidad de lesiones o
incluso la muerte.
Riesgos o prácticas inseguras que, de no evitarse, PUEDEN ocasionar lesiones
menores o daños materiales.
Riesgos o prácticas inseguras que, de no evitarse, PUEDEN ocasionar lesiones
graves o incluso la muerte.
Riesgos inmediatos que, de no evitarse, CAUSARÁN lesiones graves o incluso
la muerte.
SÍMBOLO DE AVISO
DE SEGURIDAD

Medidor de tenaza para valores eficaces (rms) modelo 93-808
15
Información de seguridad
Siga las instrucciones operativas con detenimiento.
Riesgo de electrochoque.
El contacto con circuitos alimentados ocasionará lesiones
graves o incluso la muerte.
Las personas que no lean y comprendan todas las
instrucciones operativas no estarán calificadas para usar
esta herramienta.
El hecho de no leer y comprender las instrucciones de
seguridad puede ocasionar lesiones graves o incluso la
muerte.
• No use el medidor si está mojado o dañado, pues existe el riesgo de
electrochoque o de daños al medidor.
• No lleve a cabo ninguna operación de servicio o mantenimiento que no
esté descrita en este manual, pues existe el riesgo de electrochoque o de
daños al medidor.
• No toque las puntas de la sonda; existe el riesgo de electrochoque.
• No trate de efectuar mediciones en conductores no aislados con voltaje
superior a 600 V en CA o CD; existe el riesgo de electrochoque o de daños
al medidor.
• No conecte el medidor a una fuente de voltaje si el selector de intervalo
está en la posición Ω(ohms); existe el riesgo de lesiones o de daños al
medidor.
• Apague el medidor y desconéctelo del elemento que está midiendo antes
de reemplazar la batería. No use el medidor si la cubierta trasera no está
colocada y sujeta.
La inobservancia de estas advertencias puede ocasionar lesiones graves o
incluso la muerte.

16
• Reemplace la batería en cuanto detecte que está baja o descargada, pues
de lo contrario pueden presentarse resultados incorrectos.
• No use ni almacene este instrumento a temperaturas elevadas ni en un
ambiente con alto índice de humedad. (Intervalo operativo: 0°a 45°C,
humedad relativa inferior al 75%.)
• No almacene el medidor a la luz directa del sol.
• Quite la batería antes de almacenar el medidor.
La inobservancia de estas precauciones puede ocasionar lesiones o daños
materiales.
Descripción
El modelo 93-808 de Greenlee es un versátil medidor de tenaza para valores
eficaces (rms) que puede medir corriente en CA, voltaje, resistencia y continuidad.
La función integrada de selección automática de intervalo ofrece capacidades
actualizadas, además de permitir lecturas de voltaje y retención de datos.
Lista de materiales
El embalaje del medidor de tenaza debe incluir los artículos siguientes, además del
medidor:
1 999 2188.0 Instructivo IM 1281
2 500 2280.6 Estuche
3 500 2096.0 Cables de prueba
4 — Batería de 9 V

Medidor de tenaza para valores eficaces (rms) modelo 93-808
17
Figura 1
1
2
3
5
6
4
7
8
Características (Figura 1)
(1) Pantalla digital — La pantalla digital LCD presenta una lectura de 3-3/4 dígitos
(lectura máxima, 3999) con selección automática de polaridad, punto decimal,
indicador de lectura superior al intervalo (“OL”), indicador de batería baja
e iconos de AC y unidades.
(2) Terminales de entrada — El cable de prueba negro siempre se conecta al
terminal de entrada “COM” y el cable de prueba rojo siempre se conecta al
terminal de entrada “V - Ω” al medir VCA y OHMS.
(3) Correa muñequera a prueba de caídas — Evita que el medidor caiga de la
mano mientras se usa.
(4) Selector de función — Interruptor deslizante para encender el medidor y
seleccionar la función: V, A o Ω.
(5) Interruptor de retención de datos — Se usa para retener el valor medido, en
todas las funciones.
(6) Gatillo — Presione el gatillo para abrir la tenaza. La tenaza se cierra al dejar
de aplicar presión al gatillo.
(7) Tenaza — Detecta la corriente que fluye por el conductor que está probando.
(8) Protector de la mano — Diseñado para proteger al usuario.
~
-
+
~~

18
Operación
Medición de corriente CA
Riesgo de electrochoque.
El contacto con circuitos alimentados ocasionará
lesiones graves o incluso la muerte.
Riesgo de electrochoque.
El contacto con circuitos alimentados ocasionará
lesiones graves o incluso la muerte.
1. Mueva el selector a la posición “A”.
2. Presione el gatillo para abrir la tenaza. Rodee un solo conductor con la tenaza
y cerciórese de qué esté bien cerrada.
3. Lea el valor en la pantalla digital.
Medición de voltaje CA
~
1. Mueva el selector a la posición “V”.
2. Conecte el cable de prueba negro al terminal COM y el cable de prueba rojo al
terminal V - Ω.
3. Conecte los cables de prueba a la carga fuente que medirá.
4. Lea el valor en la pantalla digital.
~

Medidor de tenaza para valores eficaces (rms) modelo 93-808
19
Medición de resistencia
Nunca conecte una fuente de voltaje si el selector de intervalo está en la
posición Ω(ohms), pues podría ocasionar lesiones personales o daños al
medidor.
La inobservancia de esta advertencia puede causar lesiones graves o
incluso la muerte.
1. Apague el dispositivo que probará. Descargue todos los condensadores.
No debe haber voltaje presente.
2. Mueva el selector a la posición Ω.
3. Conecte el cable de prueba negro al terminal COM y el cable de prueba rojo al
terminal V - Ω.
4. Conecte los cables a la resistencia que medirá. El valor de la resistencia
aparecerá en la pantalla.
Nota: Las mediciones de resistencia siempre deberán efectuarse en paralelo con
el circuito.
El zumbador integrado sonará si la resistencia del circuito bajo prueba es menor
que 100 Ω.

20
Especificaciones eléctricas
La precisión es ±(% de la lectura + número de dígitos) a 23°C ±5°C, humedad
relativa menor que el 75%.
(1) Voltaje CA: Selección automática de intervalo
600 V rms
Protección
Intervalo Definición Precisión* contra sobrecargas
* Tipo de conversión CA: Las conversiones CA son acopladas por corriente
alterna, respuesta eficaz real, calibradas a la entrada senoidal del valor eficaz. La
precisión básica corresponde a la onda senoidal en escala completa; en el caso de
la precisión de onda no senoidal, véase **.
** Factor de cresta: 1,4 a 2,0, sume 0,6% a la precisión.
2,0 a 2,5, sume 2,0% a la precisión.
Impedancia de entrada: 10 MΩ// menor que 100 PF.
(2) Corriente CA: Selección automática de intervalo
400 A 0,1 A ±(1,9% lect. + 5 díg.) 50/60 Hz
600 A 1 A ±(2,9% lect. + 5 díg.) 50/60 Hz 800 V
* Tipo de conversión CA: Las conversiones CA son acopladas por corriente
alterna, respuesta eficaz real, calibradas a la entrada senoidal del valor eficaz. La
precisión básica corresponde a la onda senoidal en escala completa; en el caso de
la precisión de onda no senoidal, véase **.
** Factor de cresta: 1,4 a 2,0, sume 1,0% a la precisión.
2,0 a 2,5, sume 2,5% a la precisión.
(3) Resistencia: Selección automática de intervalo
4 K Ω 1 Ω
40 K Ω 10 Ω
Voltaje máximo de Protección contra
Intervalo Definición Precisión* circuito abierto sobrecargas
±(2.0% lect. 1 V 600 V rms
+ 9 díg.)
±(1,2% lect. + 5 díg.)
40 Hz a 500 Hz
400 V 100 mV
600 V 1 V
Protección contra
Intervalo Definición Precisión* sobrecargas
