Greentouch 1883WC-24-241 User manual

1
ATTACH YOUR RECEIPT HERE
Serial Number__________________ Purchase Date__________________
1883WC-24-241 1883 Wall Cabinet White Paint Oak
1883WC-24-267 1883 Wall Cabinet Rustic Taupe
MODEL NUMBER DESCRIPTION
Questions, problems, missing parts? Before returning to your retailer, call our customer service
department at 1-855-571-1044, 9 a.m. - 5 p.m., EST, Monday - Friday.
Español p. 10
MODEL #
1883WC-24-241; 1883WC-24-267
24-IN WALL CABINET

2
TABLE OF CONTENTS
Package Contents...........................................................................................................................3
Hardware Contents..........................................................................................................................3
Safety Instructions...........................................................................................................................3
Preparation......................................................................................................................................4
Assembly or Installation Instructions..............................................................................................4
Care and Maintenance ...................................................................................................................7
Warranty.........................................................................................................................................7
Replacement Parts List...................................................................................................................8

3
PACKAGE CONTENTS
HARDWARE CONTENTS (NOT SHOWN ACTUAL SIZE)
SAFETY INSTRUCTIONS
Please read and understand this entire manual before attempting to assemble, operate or install the
product.
WARNING
• There are several assembly steps, including unpacking, that require two adults.
CAUTION
•
Before installation, carefully use scissors or utility knife to cut and unwrap all parts. Make sure
you DO NOT discard the hardware.
• Follow these instructions closely, take your time, and use care while assembling this wall cabinet .
KEEP THESE INSTRUCTIONS FOR FUTURE REFERENCE.

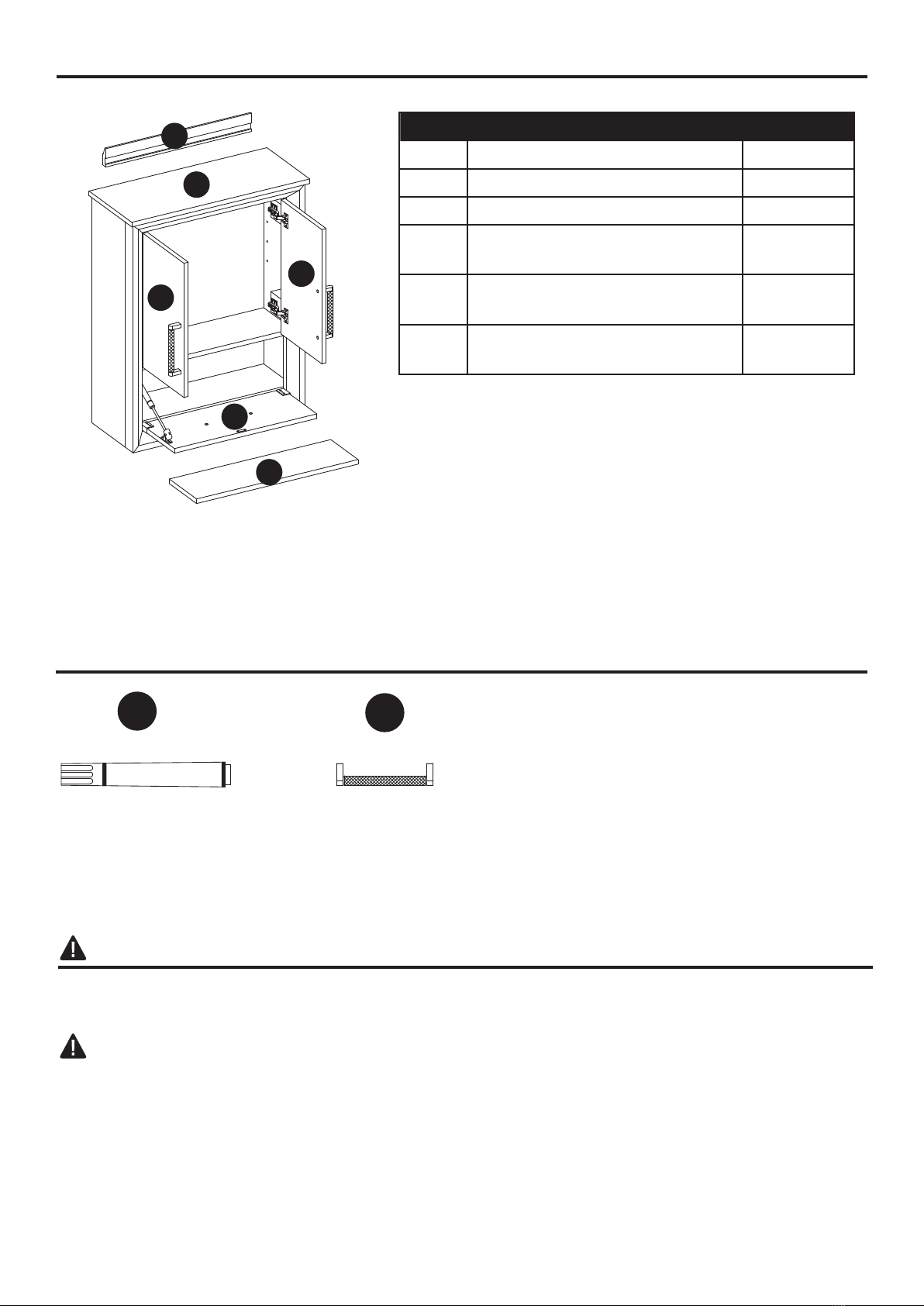

PART DESCRIPTION QUANTITY
A Cabinet 1
B Wall Bracket 1
C Shelf 1
DLeft Door
(preassembled to cabinet (A)) 1
ERight Door
(preassembled to cabinet (A)) 1
FFlip Down Door
(preassembled to cabinet (A)) 1
AA
Touch Up Pen
Qty. 1
BB
Short Handle (2 Options)
Brushed Nickel (Qty. 3)
Champagne Brass (Qty. 3)
B
A
C
D
E
F

4
INSTALLATION INSTRUCTIONS
PREPARATION
Before beginning assembly of product, make sure all parts are present. Compare parts with
package contents list and hardware contents list. If any part is missing or damaged, do not attempt
to assemble the product.
Estimated Installation Time: 20 minutes.
Tools Required for Installation (not included): Phillips screwdriver, utility knife or scissors,
power drill with drill bit.
Helpful Tools (not included): Measuring tape, level

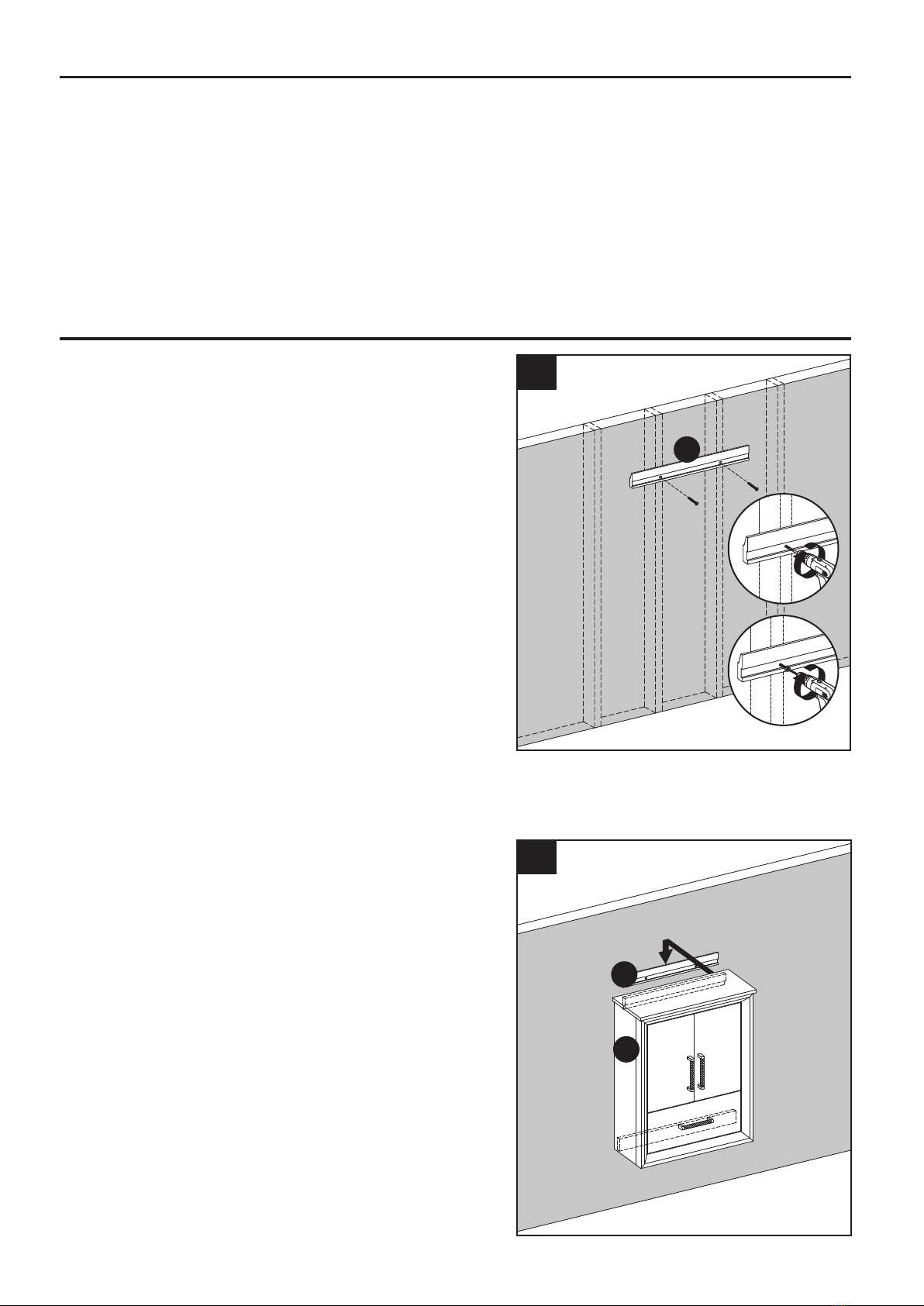

1. Locate wall bracket (B) and set aside.
Locate and mark wall stud locations where
cabinet (A) will be placed. Center wall
bracket (B) in desired level location off the
floor and mark locations where wall bracket
(B) meets the location of the wall studs.
Using hardware appropriate for your wall
type (not included), secure the wall bracket
(B) to the wall into preferably 2 wall studs. Use
hardware such as a cabinet screw or toggle bolt
depending on your wall type. Make sure the
wall bracket (B) is level and centered well to the
desired location of the cabinet (A). Be careful
not to disturb any plumbing or electrical lines that
may be concealed in the wall.
!IMPORTANT SAFTEY STEP!
It is critical to have a strong secure
connection to the wall before continuing to
the next step.
B
1
1
2
2. With the help of another adult, carefully
lower the cabinet (A) down onto the wall
bracket (B). Be sure the cabinet (A) is secure
to the wall before letting go.
2
A
B

5
INSTALLATION INSTRUCTIONS

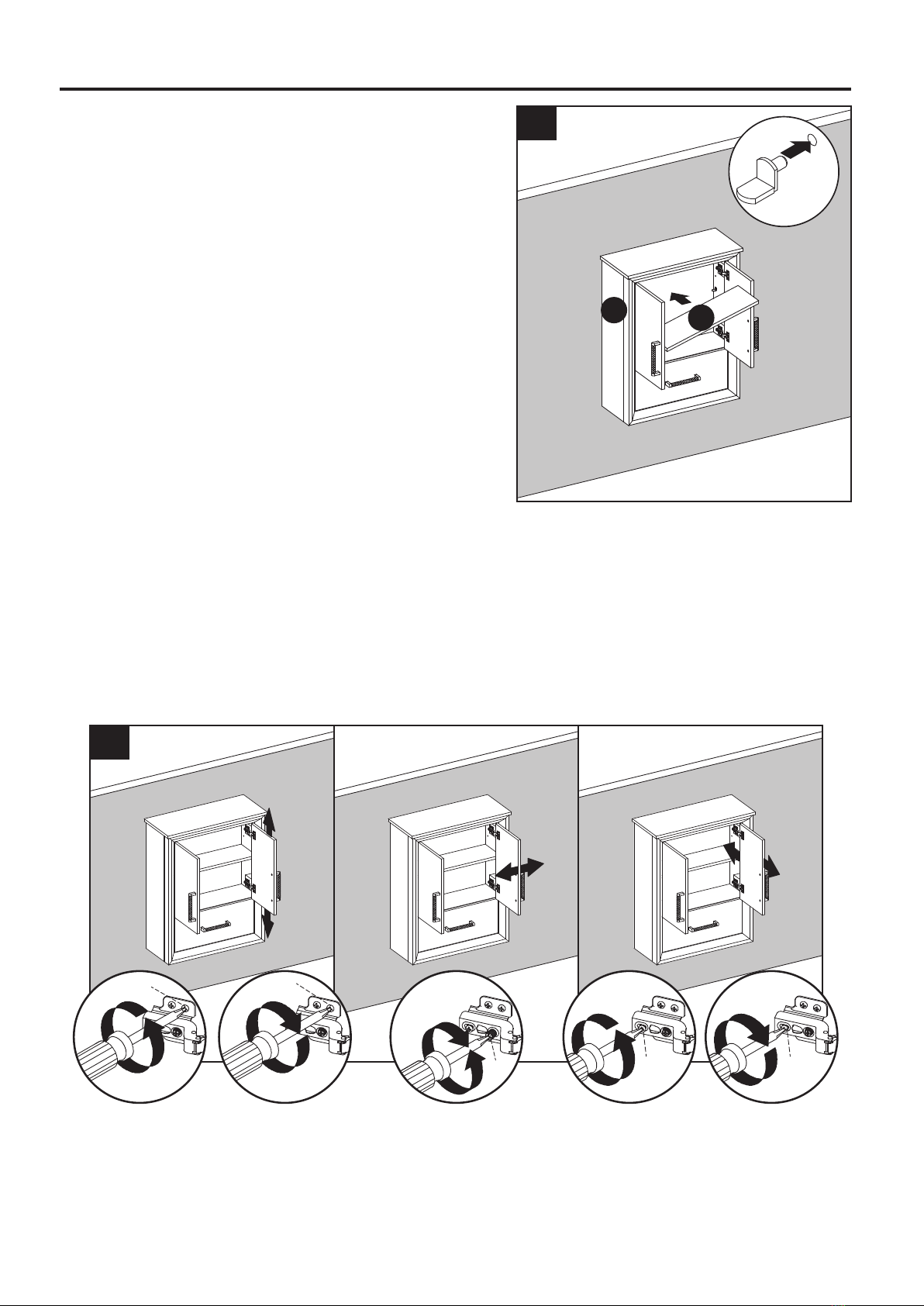

3. From the front of the assembly, insert shelf
pins at desired height, ensuring they are
level. Place shelf (C) on top of shelf pins.
4.
If you need to adjust the doors, do so in the following manner.
To adjust door up or down, loosen screws (a) on both hinges, adjust door, and retighten screws.
To adjust door left or right, turn screws (b) on both hinges, in and out.
To adjust door in or out, loosen screws (c) on both hinges, adjust door, and retighten screws.
3
1
2
AC
4
22
2
2
2
2
b
1
1
c
1
c
3
a
1
a
3

6
INSTALLATION INSTRUCTIONS
BB
5. One set of short handle (BB) are packaged
separately in the box. If you would like to
switch handles, simply remove the existing
handles and attach the other finish, as
illustrated in the diagram.
Repeat the same step for the flip down door (F).
Hardware Used
Short Handle x 3
Note: This wall cabinet comes with two
different handle options. 5
E
F
D
2
1BB

7
CARE AND MAINTENANCE
WARRANTY
• Dust the wall cabinet regularly with a soft, non-lint producing cloth or household dusting product.
• You can clean the wall cabinet with a gentle, non-abrasive household cleaner.
• Make sure to dry the wood immediately with a soft cloth or towel.
• Tips for using touch-up pen (AA): For scratches, stroke in direction of scratch. Rub off excess
colorant promptly with a soft cloth.
The manufacturer warrants this item against defects in materials and workmanship for a period of
one (1) year from the date of original retail purchase. This warranty applies only to the original
purchaser. This warranty does not apply to any damage on the product by accident, misuse, or
modified, improper installation or by affixing accessories not produced by the manufacturer. The
manufacturer is not accountable whatsoever for product installation during the warranty period.
There is no further expressed warranty. The manufacturer shall not be legally responsible for
incidental, consequential or special damages arising at or in connection with product use or
performance except as may otherwise be accorded by law. The manufacturer disclaims any and
all implied warranties.

8

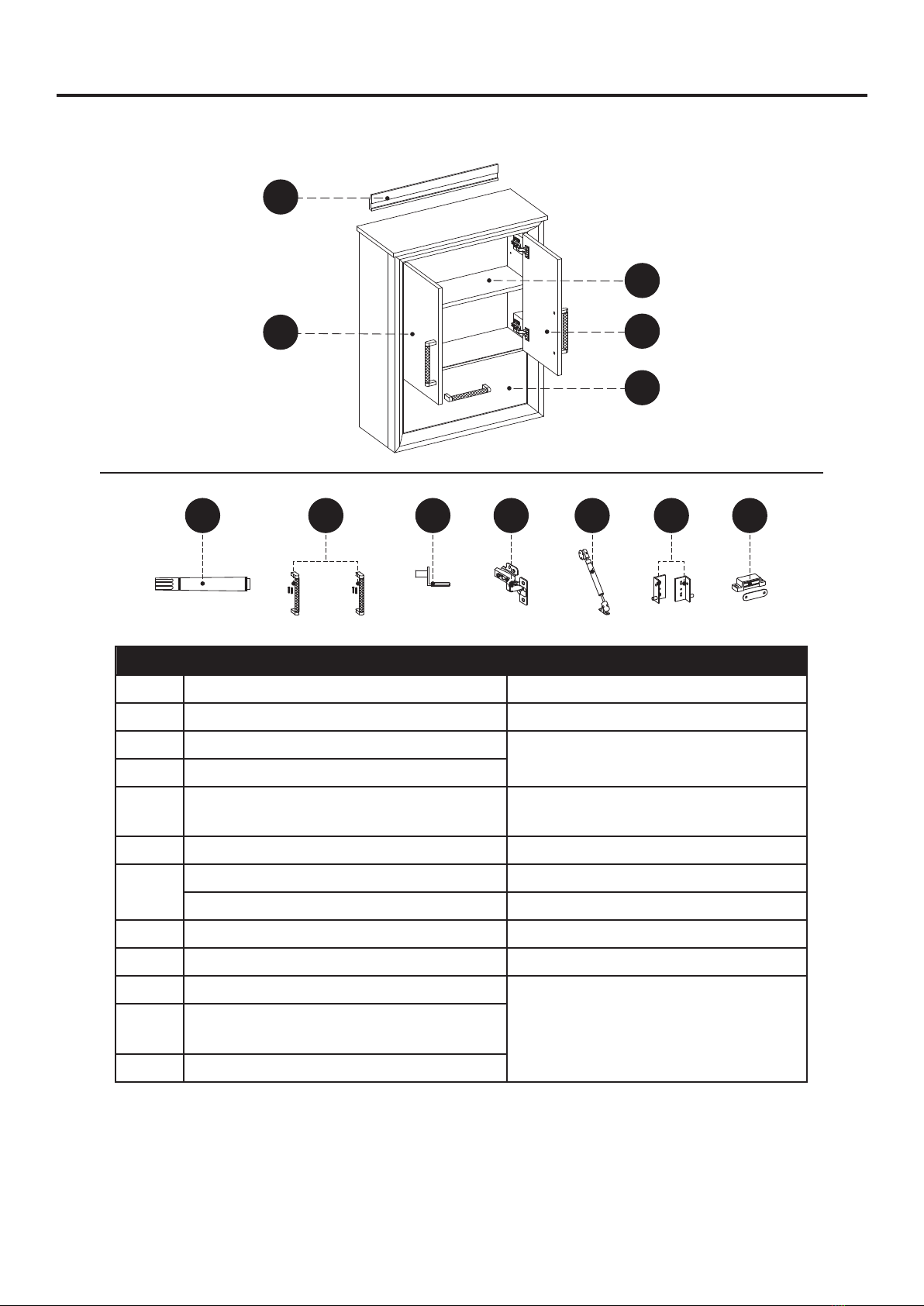

REPLACEMENT PARTS LIST FOR 1883WC-24-241
For replacement parts, call our customer service department at 1-855-571-1044, 9 a.m. - 5 p.m.,
EST, Monday - Friday.
PART DESCRIPTION PART #
B Wall Bracket WC-WALL BRACKET-241
C Shelf
1883WC-24-241 DOOR SET
1883WC-24-241-SHELF
D Left Door
E Right Door
AA Touch-up Pen OF-0010
F Flip Down Door 1883WC-24-241
FLIP DOWN DOOR
BB Short Handle-brushed nickel 1883WC-BN SHORT HANDLE
Short Handle-champagne brass 1883WC-CB SHORT HANDLE
CC Shelf Pin B1044
DD Hinge C-90-107
EE Piston With Screw
FF Flip Door Hinge PU17-1960WC-EE/FF/GG
GG Door Catch
D
B
E
F
C
AA CC DD EE FF GGBB

9
REPLACEMENT PARTS LIST FOR 1883WC-24-267
For replacement parts, call our customer service department at 1-855-571-1044, 9 a.m. - 5 p.m.,
EST, Monday - Friday.
PART DESCRIPTION PART #
B Wall Bracket WC-WALL BRACKET-267
C Shelf
1883WC-24-267 DOOR SET
1883WC-24-267-SHELF
D Left Door
E Right Door
AA Touch-up Pen M-1108
F Flip Down Door 1883WC-24-267
FLIP DOWN DOOR
BB Short Handle-brushed nickel 1883WC-BN SHORT HANDLE
Short Handle-champagne brass 1883WC-CB SHORT HANDLE
CC Shelf Pin B1044
DD Hinge C-90-107
EE Piston With Screw
FF Flip Door Hinge PU17-1960WC-EE/FF/GG
GG Door Catch
D
B
E
F
C
AA CC DD EE FF GGBB

10
