English (GB) Installation and operating instructions
Original installation and operating instructions.
CONTENTS Page
1. Symbols used in this document
2. Applications
The Grundfos pump, type MTA, is a single-stage
centrifugal pump designed for the pumping of
cooling lubricants and cutting oil for machine tools.
2.1 Pumped liquids
1. Symbols used in this document 3
2. Applications 3
2.1 Pumped liquids 3
3. Identification 4
3.1 Nameplate 4
3.2 Type key 4
4. Technical data 4
4.1 Sound pressure level 5
4.2 Vibration level 5
5. Installation 5
5.1 Pump position 5
5.2 Dimensions 6
5.3 Liquid level 7
6. Electrical connection 8
7. Startup 9
8. Operation and maintenance 9
8.1 Lubrication and maintenance 9
8.2 Filters 9
8.3 Periodic checks 9
9. Service 9
10. Fault finding 10
11. Disposal 10
Warning
Prior to installation, read these installation
and operating instructions. Installation and
operation must comply with local
regulations and accepted codes of good
practice.
Warning
If these safety instructions are not
observed, it may result in personal injury.
Caution
If these safety instructions are not
observed, it may result in malfunction or
damage to the equipment.
Note
Notes or instructions that make the job
easier and ensure safe operation.
Pump Max. particle size
[mm]
MTA 30
MTA 60 4-5
MTA 90
MTA 120
MTA 200
8-10
MTA 20H
MTA 40H
MTA 70H
MTA 100H
4-5
Max. kinematic viscosity [mm2/s] (= cSt) 90
Permissible liquid temperature [°C] 0 to +60
Warning
The pump must not be used for the transfer
of inflammable liquids such as diesel oil,
petrol or similar liquids.

English (GB)
4
3. Identification

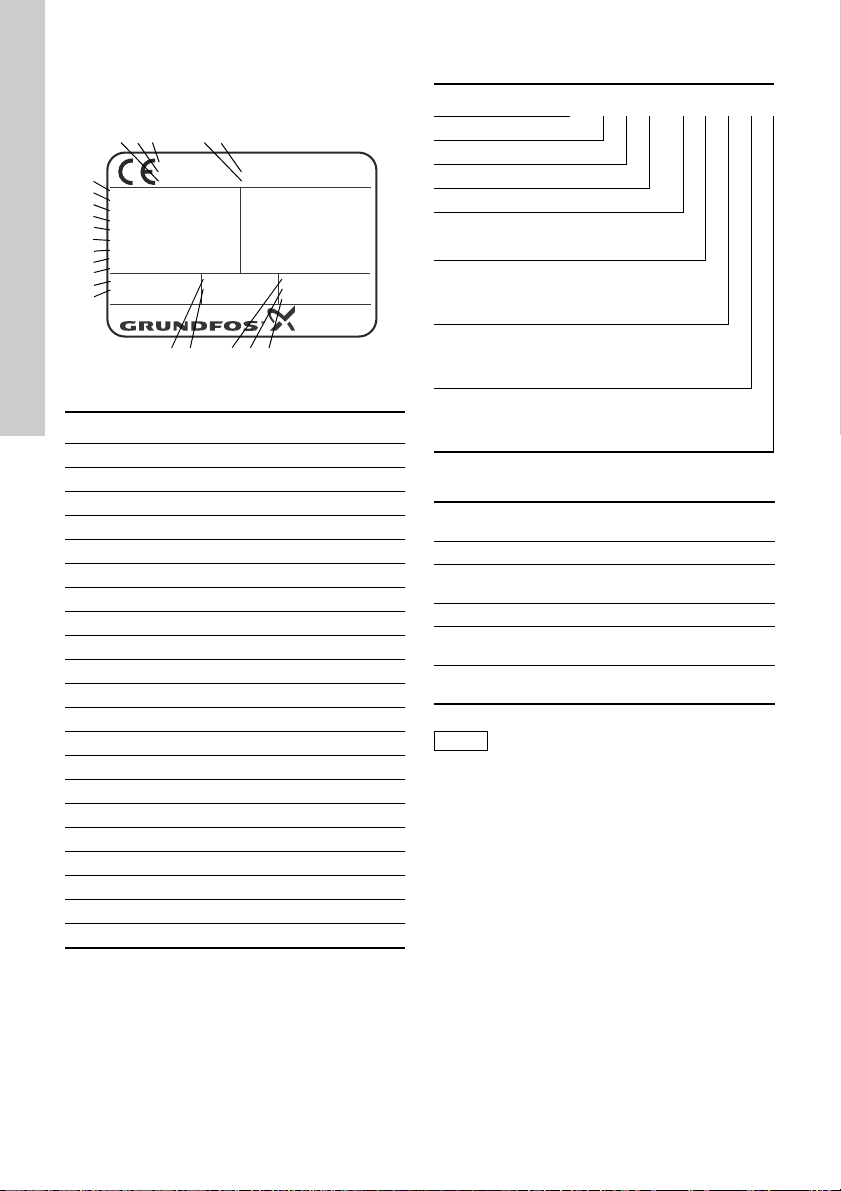

3.1 Nameplate
Fig. 1 Example of nameplate
3.2 Type key
4. Technical data
TM05 1938 3911
Pos. Designation
1 Production code (YYWW)
2 Product number
3 Type designation (see type key)
4 Serial number
5 Model
6 Frequency
7 Supply voltage
8 Full load current
9 Max. current
10 Motor input power
11 Rated speed
12 Rated flow
13 Rated head
14 Efficiency class (only applies to MTA 200)
15 Motor enclosure class
16 Motor insulation class
17 Rated P2
18 Max. temperature of pumped liquid
19 Pipe connection
20 Motor drive-end bearing
21 Motor non-drive-end bearing
Type
PN
PC
f
U
I
1/1
l max
P 1
n
Q
nom
H nom
50
3x220-240D/380-415Y
2.78/1.64
3.2/1.89
790
2939
200
8.1
Hz
V
A
A
W
min
l/min
m
f
U
l
1/1
l max
P 1
n
Q
nom
H nom
60
3x220-240D/380-440Y
3.48/2.11-1.96
4.0/2.43-2.25
1270
3449-3489
250
9.9
Hz
V
A
A
W
min
l/min
m
Eff. IE3 80.7 %Eff.
IE3 77.0
%
IP
Insulation class
54
F
Rated P
2
Pipe conn.
DE
NDE
Rp / ”
6204ZZ
6202ZZ
W750
t
liq °C60
MTA 200-280 A-W-B-B
97770025
1114
Model A
SN 0003
Made in Korea
-1 -1
34
123 45
6
7
8
9
10
11
12
13
14
15
16
17 18 19 20 21
Example MTA 30 H -150 -A -W -A -T
Pump type
Pump size
Pressure type
Installation length [mm]
Pump version:
A = Standard version
Thread type:
W = Internal thread
WB = Internal NPT thread
Impeller material:
A = PAA GF50
B = Bronze
Suction:
T = Top
B = Bottom
Max. permissible ambient temperature
[°C] +40
Permissible storage temperature [°C] -50 to +70
Enclosure class according to IEC
60034-5 IP54
Motor insulation class F
Max voltage fluctuation according to
IEC 60034 ± 10 %
Recommended maximum number of
starts per hour for all MTA pumps 250
Note
Pay attention to condensation problems in
humid areas.

English (GB)
5
4.1 Sound pressure level
4.2 Vibration level
*Vibration according to ISO 10816-1 class IB
5. Installation

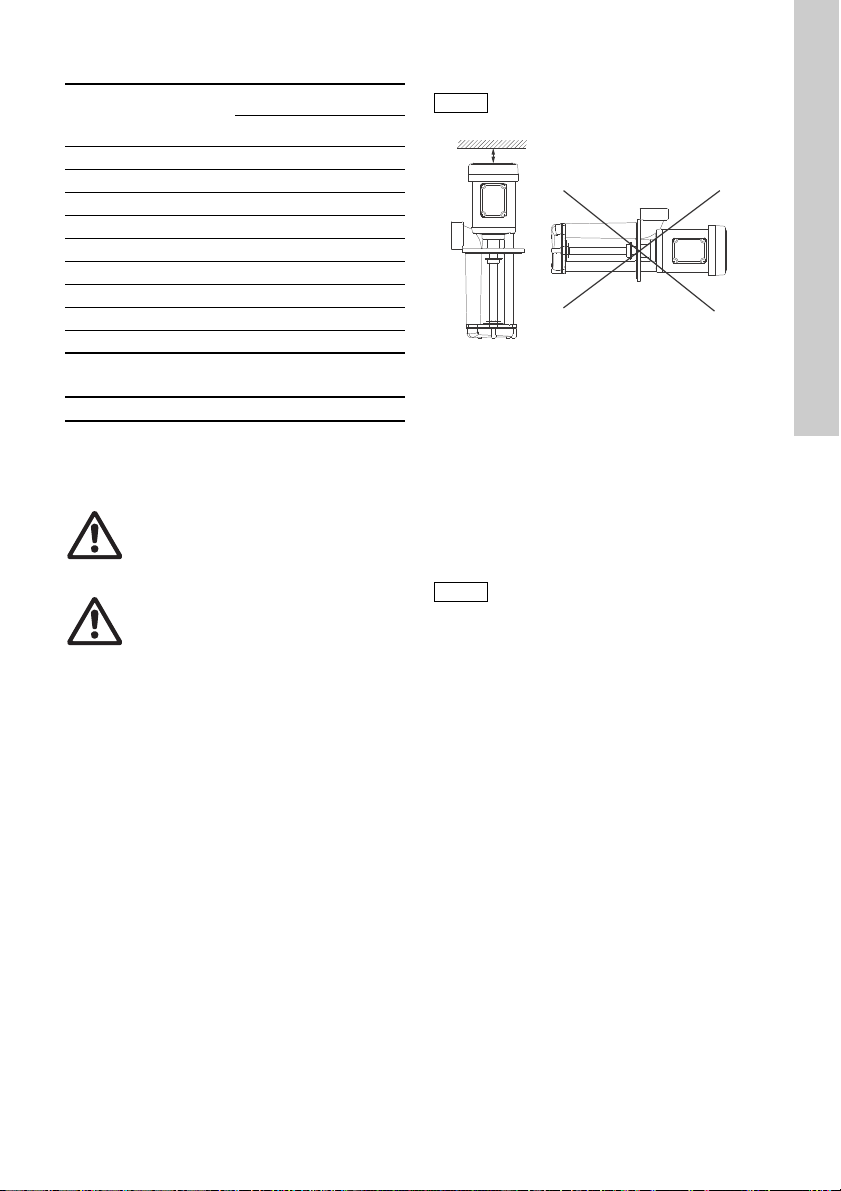

5.1 Pump position
Fig. 2 Mounting position
The pump is designed for tank mounting in vertical
position. The pump is positioned in a hole cut into
the cover of the tank (upper side) and is secured to
the tank by four or two hexagon head screws through
the holes in the mounting flange. We recommend to
fit a sealing gasket between the pump flange and
tank.
Provide a clearance of minimum 50 mm above the
motor to ensure cooling of fan-cooled motors (MTA
120, 200 and 100H).
The pump is designed for indoor operation only.
Pump Rated P2
[W]
LpA [dB(A)]
50 Hz 60 Hz
MTA 30 100 < 45 < 45
MTA 60 180 < 45 < 45
MTA 90 250 < 45 < 45
MTA 120 400 < 62 < 62
MTA 200 750 < 62 < 62
MTA 20H 100 < 45 < 45
MTA 40H 180 < 45 < 45
MTA 70H 250 < 45 < 45
MTA 100H 400 < 62 < 62
Vibration velocity RMS [mm/s]*< 1.8
Warning
The pump must be installed so that
persons cannot accidentally come into
contact with the hot surface of the motor.
Warning
The pump must be installed so that
persons cannot accidentally come into
contact with the rotating parts.
Note
The MTA pumps can only be mounted in
vertical position.
TM05 1690 4411
Caution
The motor must not be exposed to direct
water/liquid sprays.
Min. 50 mm
(MTA 120, 200 and 100H)

English (GB)
6

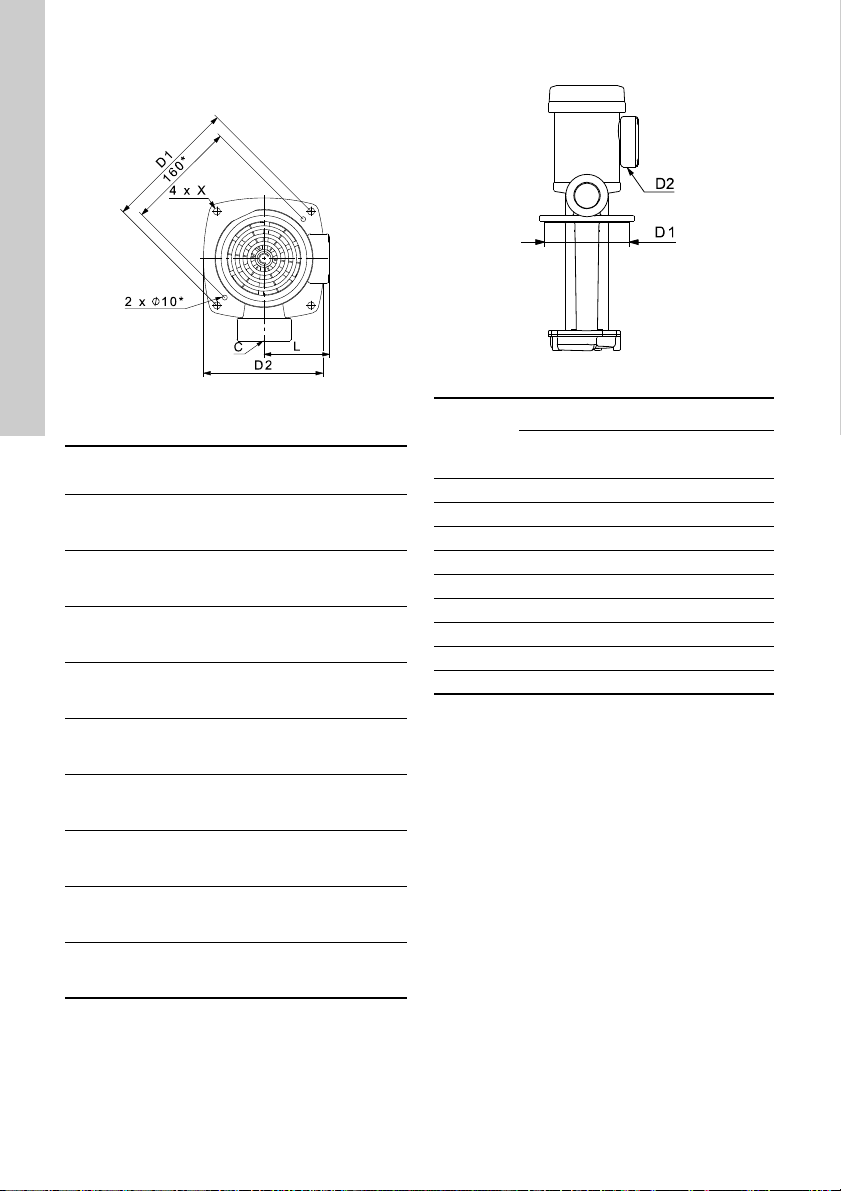

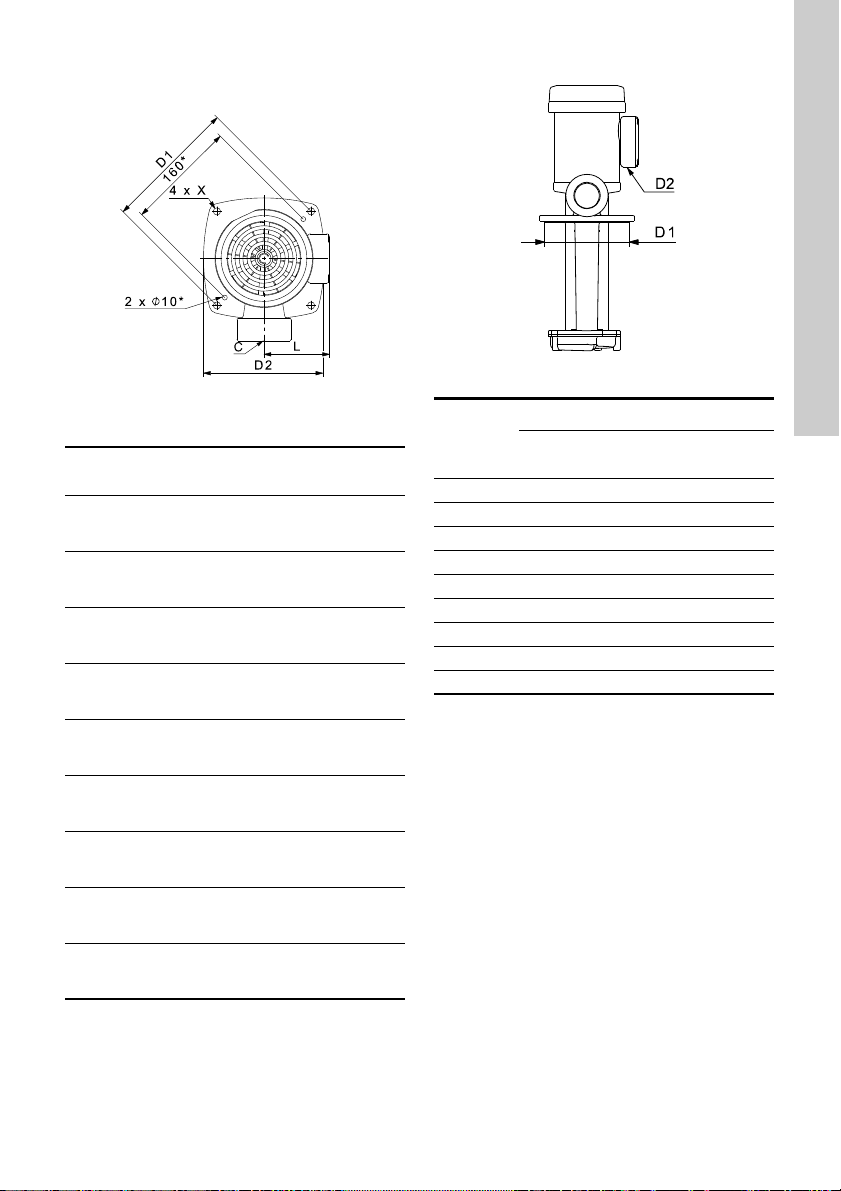

5.2 Dimensions
5.2.1 Installation dimensions
Fig. 3 Installation dimensions
* applies only to MTA 120
5.2.2 Tank hole and cable entry
Fig. 4 Tank hole and cable entry
TM04 7991 1411
Pump C D1
[mm] D2 [mm] L [mm] X [mm]
MTA 30
Rp 3/8 /
G 1/2 /
1/2" NPT
132 116 100 ∅7
MTA 60
Rp 1/2 /
G 3/4 /
3/4" NPT
160 143 112.5 ∅10
MTA 90
Rp 3/4 /
G 3/4 /
3/4" NPT
160 154 112.5 ∅10
MTA 120
Rp 1 /
G 1 1/4 /
1 1/4" NPT
180 155 126.5 ∅10
MTA 200
Rp 2 /
G 1 1/2 /
1 1/2" NPT
220 200 134.5 ∅12
MTA 20H
Rp 3/8 /
G 1/2 /
1/2" NPT
132 116 100 ∅7
MTA 40H
Rp 1/2 /
G 3/4 /
3/4" NPT
160 143 112.5 ∅10
MTA 70H
Rp 3/4 /
G 3/4 /
3/4" NPT
160 154 112.5 ∅10
MTA 100H
Rp 1 /
G 1 /
1" NPT
180 175 124 ∅10
TM05 0632 1311
Pump
Tank hole Cable entry hole
D1
[mm] D2 [mm]
MTA 30 ∅90 ∅22
MTA 60 ∅115 ∅22
MTA 90 ∅128 ∅22
MTA 120 ∅135 ∅22
MTA 200 ∅180 ∅22
MTA 20H ∅100 ∅22
MTA 40H ∅135 ∅22
MTA 70H ∅135 ∅22
MTA 100H ∅155 ∅22

English (GB)
7

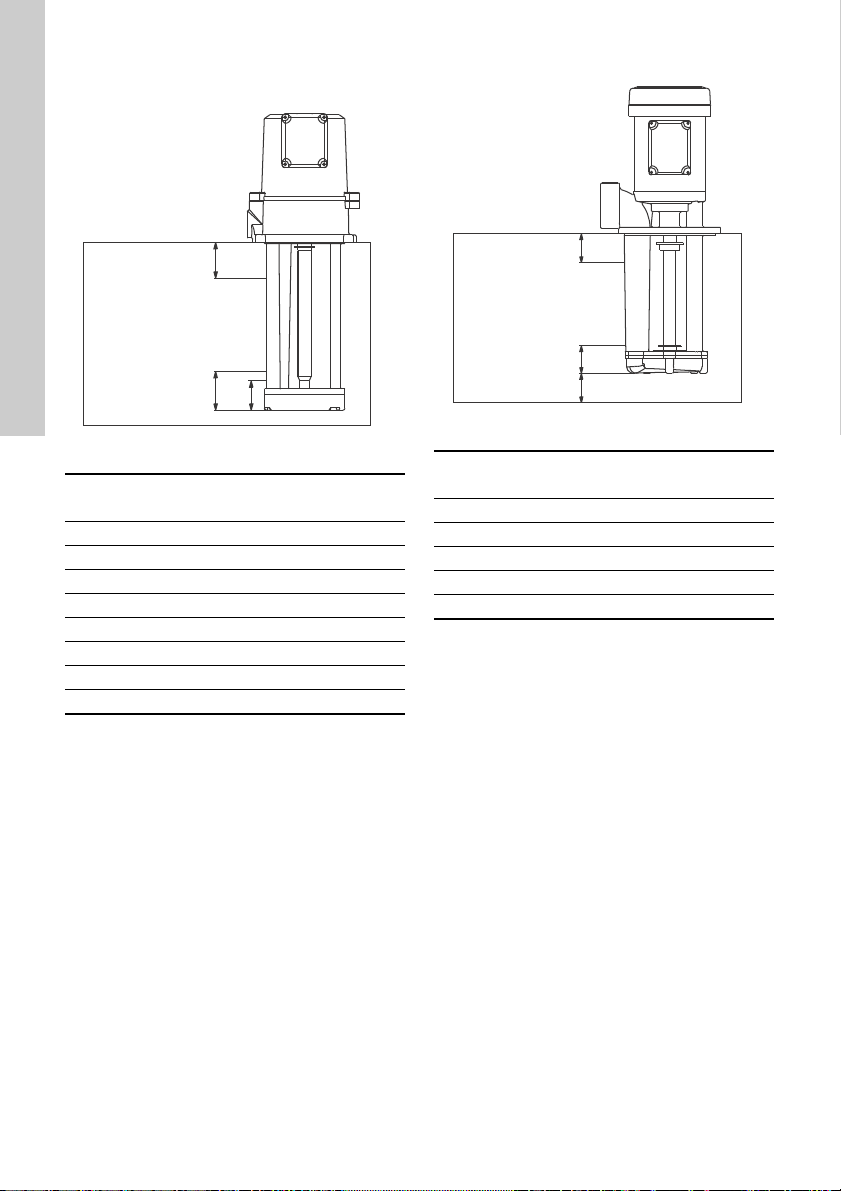

5.3 Liquid level
5.3.1 MTA with top suction
Fig. 5 MTA with top suction
* Min. liquid level (full performance).
** Min. permissible liquid level (reduced
performance).
5.3.2 MTA with bottom suction
Fig. 6 MTA with bottom suction
* Min. liquid level (full performance).
TM04 7992 4211
Pump H1
[mm] H2*
[mm] H3** [mm]
MTA 30 15 60 50
MTA 60 20 70 45
MTA 90 20 85 58
MTA 120 20 110 70
MTA 20H 15 50 40
MTA 40H 20 70 40
MTA 70H 20 80 50
MTA 100H 20 110 60
H1
H2 H3
Max. liquid level
Min. liquid level
Tank
TM04 7993 4211
Pump H1
[mm] H2* [mm] H4 [mm]
MTA 30 15 20 10
MTA 60 20 20 10
MTA 90 20 25 15
MTA 120 20 25 20
MTA 200 25 50 30
H1
H4
H2
Max. liquid level
Min. liquid level
Tank

English (GB)
8
6. Electrical connection
The electrical connection should be carried out in
accordance with local regulations.
The operating voltage and frequency are marked on
the pump nameplate. Make sure that the motor is
suitable for the power supply on which it will be used.
The motor must be connected to a motor-protective
circuit breaker.
We do not recommend operation via frequency
converter.

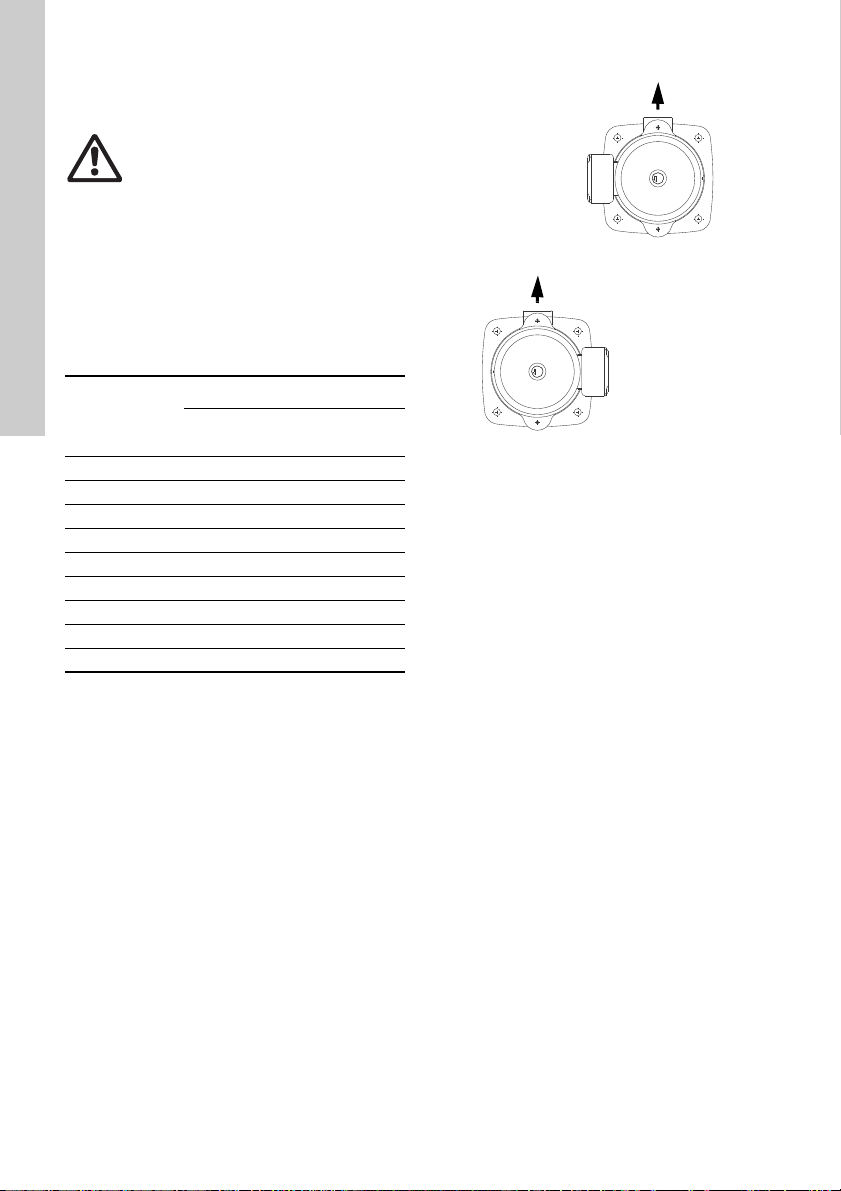

Terminal box positions
The terminal box can be turned to another position.
●The terminal box can be turned to another
position after delivery.
(●) The terminal box cannot be turned to another
position after delivery. The pump must be
ordered with the terminal box in position 3
o'clock.
Fig. 7 Terminal box positions (top view)
Proceed as follows:
1. Remove the bolts securing the motor to the
pump.
2. Turn the motor to the required position.
3. Refit and tighten the bolts securing the motor to
the pump.
The electric motor should be connected to the supply
as shown in the diagram inside the terminal box
cover.
Warning
Never make any connections in the pump
terminal box unless the power supply has
been switched off.
Pump
Terminal box positions
9 o'clock
(standard) 3 o'clock
MTA 30 ●●
MTA 60 ●●
MTA 90 ●●
MTA 120 ●(●)
MTA 200 ●(●)
MTA 20H ●●
MTA 40H ●●
MTA 70H ●●
MTA 100H ●(●)
TM05 1759 3611TM05 1760 3611
Outlet
Standard
9 o'clock
Outlet
3 o'clock

English (GB)
9
7. Startup
The pump can be started against an open or a
closed discharge valve.
Before starting the pump:
• Make sure that all pipe connections are tight.
• Make sure that the pump is immersed to the
recommended level.
• Make sure that chip trays are not blocked by
impurities.
Start the pump as follows:
1. See the correct direction of rotation of the pump
on the motor fan cover or on the sight glass.
When seen from the top, the pump should rotate
counter-clockwise.
2. Start the pump and check the direction of
rotation.

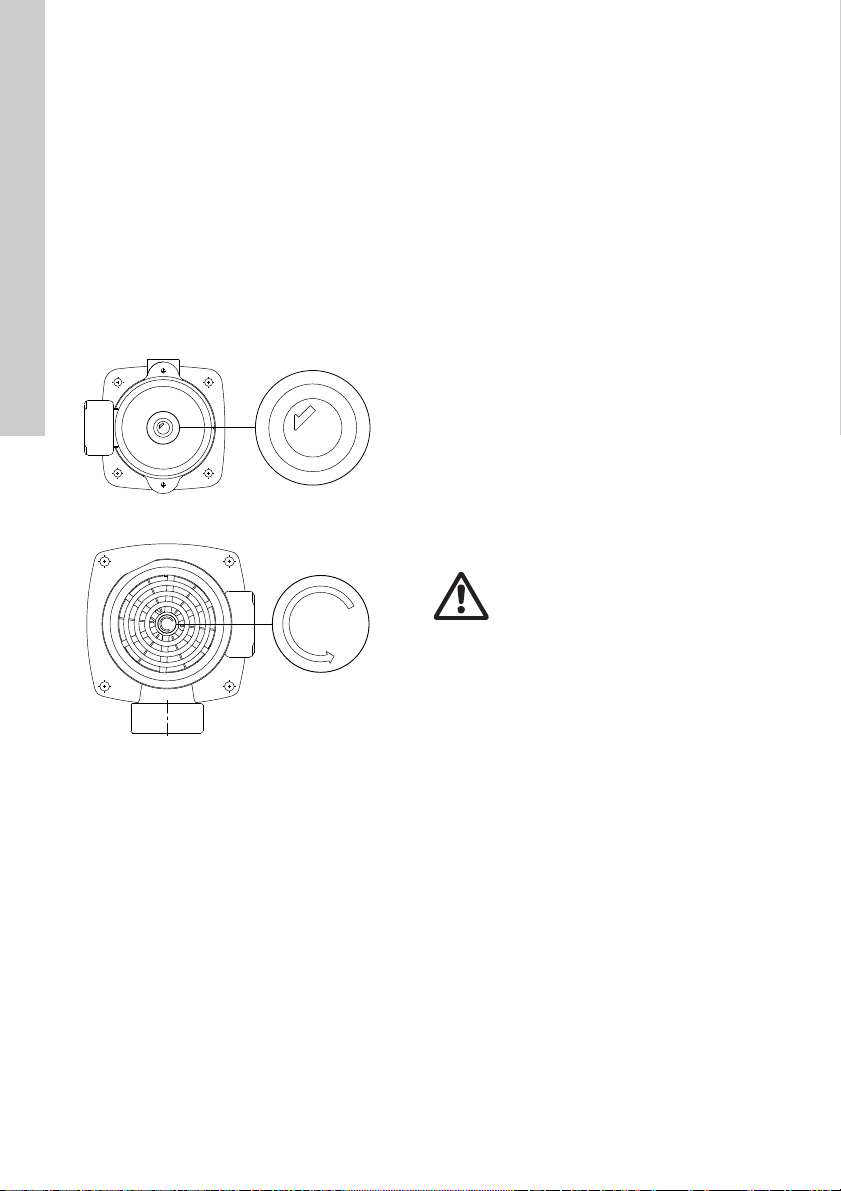

Fig. 8 Sight glass with indication of the correct
direction of rotation
Fig. 9 Motor fan cover with indication of the
correct direction of rotation
8. Operation and maintenance
8.1 Lubrication and maintenance
Pumps installed in accordance with these
instructions require very little maintenance.
The motor ball bearings are grease-packed and
sealed for life. No further lubrication is necessary.
8.2 Filters
Chip trays, filters, etc. should be cleaned at regular
intervals to ensure a correct flow of liquid. This will
also increase the pump life.
8.3 Periodic checks
Make the following checks at regular intervals,
depending on the conditions and time of operation.
• Check the quantity of liquid and operating
pressure.
• Check that there are no leaks.
• Check that the motor is not overheating.
• Check the tripping of the motor-protective circuit
breaker.
• Check that all control devices are operating
satisfactorily.
If the above checks do not reveal any abnormal
operating details, no further checks are necessary.
Should any faults be found, see section 10. Fault
finding.
9. Service
A contaminated pump must not be sent to Grundfos
for service until Grundfos has received all necessary
details about the pumped liquid, etc. Otherwise
Grundfos can refuse to accept the pump for service.
Costs of returning the pump are to be paid by the
customer.
TM04 8003 2610TM04 8004 2610
Warning
If a pump has been used for pumping
liquids which are injurious to human health
or poisonous, it will be classified as
contaminated.

English (GB)
10
10. Fault finding
11. Disposal
This product or parts of it must be disposed of in an
environmentally sound way:
1. Use the public or private waste collection service.
2. If this is not possible, contact the nearest
Grundfos company or service workshop.
Warning
Before starting work on the pump, make
sure that the power supply has been
switched off and that it cannot be
accidentally switched on.
Fault Cause Remedy
1. Motor does not run
when power supply
is switched on.
a) Supply failure. Connect the power supply.
b) Fuses are blown. Replace fuses.
c) Motor-protective circuit breaker
has tripped out. Reactivate the motor protection.
d) Main contacts in motor-protective
circuit breaker are not making
contact or the coil is faulty.
Replace contacts or magnetic coil.
e) Control circuit is defective. Repair the control circuit.
f) Motor is defective. Replace the pump.
2. Motor-protective
circuit breaker trips
out immediately
when power supply
is switched on.
a) Fuse on one phase is blown. Replace fuse.
b) Contacts in motor-protective circuit
breaker are faulty.
Replace contacts in motor-protective
circuit breaker.
c) Cable connection is loose or faulty. Fasten or replace the cable connection.
d) Motor winding is defective. Replace the pump.
e) Pump mechanically blocked. Remove the mechanical blocking of the
pump.
f) Overload setting is too low. Set the motor-protective circuit breaker
correctly.
3. Motor-protective
circuit breaker trips
out occasionally.
a) Overload setting is too low. Set the motor-protective circuit breaker
correctly.
b) Low voltage at peak times. Check the power supply.
4. Motor-protective
circuit breaker has
not tripped out but
the pump does not
run.
a) Check 1 a), b), d) and e).
5. Pump runs but gives
no liquid or pump
capacity is not
constant.
a) Pump inlet partly blocked by
impurities. Clean the inlet.
b) Liquid level in tank too low. Increase the liquid level.
c) Pump rotates in the wrong
direction.
Change the direction of rotation of the
motor by switching any two of the
phases.

日本語(JP)
11
日本語(JP)取扱説明書
これはオ リ ジナル英語版の和訳です
目次
ページ
1.安全上のご注意
ご使用 （据付、 運転、 保守 ・ 点検等） の前に、 必ず
この取扱説明書 と その他の付属書類をすべて熟読 し、
正し く ご使用 く だ さ い。 機器の知識、 安全の情報そ
し て、 注意事項のすべてについて習熟 し てか らご使
用ください。
この取扱説明書では、 安全注意事項の ラ ン ク を
「警告」 「注意」 と し て区分 し てあ り ます。
なお、 注意に記載 し た事項で も 、 状況に よ っ ては重
大な結果に結びつ く 可能性があ り ます。
いずれも重要な内容を記載し ていますので必ず守っ
てください。
1. 安全上のご注意 11
1.1 安全のために次の こ と は必ず守 っ て く だ さ
い12
2. 保証 13
2.1 修理 ・ ア フ タ ーサー ビス 13
3. 用途 13
3.1 搬送液 13
4. 型式の説明 13
4.1 銘板 13
4.2 型式 14
5. 技術デー タ 14
5.1 音圧レベル 14
5.2 振動レベル 14
6. 据付 14
6.1 ポ ン プ据付 14
6.2 寸法 15
6.3 液面レベル 16
7. 電気配線 17
8. 始動 18
9. 運転と 保守点検 18
9.1 潤滑 と 保守 18
9.2 フ ィ ル タ ー 18
9.3 定期点検 18
10. サービス 18
11. ト ラ ブルシ ュ ーテ ィ ン グ 19
12. 廃棄処分 19
警告
安全上のご注意 をお守 り 下 さ い。 死亡事故
や重大な傷害を招 く 恐れがあ り ます。
注意
安全上のご注意 をお守 り 下 さ い。 機器の損
傷、 誤動作を招 く 恐れがあ り ます。
注
注意書きや取扱説明書をお読みいただ く
と 、 作業の簡易化や安全な取 り 扱いに役立
ちます。
警告
全般
•爆発性雰囲気中では使用 し ないで く だ
さい。
•メ ン テナン ス等、 保守の目的で作業す
る場合は、 必ず電源を切 っ て作業 し て
ください。
•運搬、 設置、 配管 ・ 配線、 運転 ・ 操作、
保守 ・ 点検の作業は、 専門知識のあ る
人が実施 して く だ さ い。 感電、 けが、
火災等のおそれがあ り ます。
警告
配管・配線
•電源ケーブル と の結線は、 取扱説明書
によ っ て行 っ て く だ さ い。 感電や火災
のおそれがあ り ます。
•ポン プの運転は、 適切な容量の漏電ブ
レーカ を つけ て御使用 く だ さ い。 感電
や火災等のおそれがあ り ます。
警告
据付・調整
•アース用端子を確実に接地 し て く だ さ
い。感電のおそれがあ り ます。
警告
運転
•運転中、 回転体 （シ ャ フ ト 等） へは絶
対に接近又は接触 し ないで く だ さ い。
巻き込まれ、 けがのおそれがあ り ます。
•停電 し た時は必ず電源ス イ ッ チ を切 っ
て く だ さ い。 けがのおそれがあ り ます。
•空運転 （ポン プ内部に搬送液がない時
の運転） は し ないで く だ さ い。ポ ン プ
破損の原因と な り ます。
注意
全般
•ポン プの仕様以外で使用 し ないで く だ
さい。
感電、 けが、 破損等のおそれがあ り ま
す。
•ポン プ及び モー タ の開口部に、 指や物
を入れないで く だ さ い。 感電、 けが、
火災等のおそれがあ り ます。
•損傷 し たモー タ を使用 し ないで く だ さ
い。
けが、 火災等のおそれがあ り ます。
•お客様に よ る製品の改造は、 当社の保
証範囲外ですので、 責任を負いません。
•銘板を 取 り 外 さ な いで く だ さ い。

日本語(JP)
12
1.1安全のために次の こ とは必ず守っ て く だ さ
い
注意
輸送・運搬
•運搬時は、 落下、 転倒する と 危険です
ので、
十分ご注意 く だ さ い。
•装置に据え付けた後、 ポ ン プのハン ド
ルな どポン プ本体の部分を 利用 し て、
装置全体を 吊 り 上げる こ と は避け て く
ださい。
吊 り 上げる前に銘板、 梱包箱、 外形図、
カ タ ロ グ等に よ り 、 ポ ン プの質量を確
認 し 、 吊 り 具の定格荷重以上の質量を
吊らないで く ださい。
注意
開梱
•天地を 確認の上、 開梱し て く だ さ い。
けがのおそれがあ り ます。
•現品が注文通 り の ものかど う か、 確認
してください。 間違った製品を設置し
た場合、 けが、 破損等のおそれがあ り
ます。
注意
据付・調整
•ポ ン プ を定常運転す る前に本取扱説明
書を参考に し て、 回転方向を確認 し て
ください。
けが、 装置破損のおそれがあ り ます。
•ポン プには絶対に乗 ら な いよ う に し て
ください。
ポン プの破損や、 けがのお それがあ り
ます。
•400Ｖ級インバータでモータを駆動する
場合、
インバータ側で抑制フ ィルタやリアク
トルを設置してください。
絶縁破壊に よ る破損、 火災のおそれが
あります。
•モー タ の周囲には通風を 妨げる よ う な
障害物を 置いた り 可燃物 を置かな いで
ください。
冷却が疎外さ れ、 異常加熱や火災、 や
けど等のおそれがあ り ます。
注意
配管・配線
•配線は、 電気設備技術基準や内線規程
にしたがって施工してください。 焼損
や火災のおそれがあ り ます。
•モー タ 保護装置がモー タ に内蔵 さ れて
いません。
過負荷保護装置は電気設備技術基準に
よ り 取付が義務づけ ら れて います。
過負荷保護装置以外の保護装置 （漏電
遮断器等） も 設置する こ と を推奨し ま
す。
焼損や火災のおそれがあ り ます。
注意
運転
•運転中、 モー タはかな り 高温にな り ま
す。
手や体を触れないよ う にご注意 く だ さ
い。
やけどのおそれがあ り ます。
•異常が発生し た場合は直ちに運転を停
止し て く だ さ い。 感電、 けが、 火災等
のおそれがあ り ます。
•一般仕様のポ ン プ を許容以上の高温液
（カ タ ロ グの許容液温を御参照下 さ い）
には使用 し ないで下さ い。
ポン プが故障 し 、 漏電や感電な どの原
因となります。
注意
保守・点検
•絶縁抵抗測定の際は、 ポ ン プ本体に触
れないで く だ さ い。 感電のおそれがあ
ります。
•ポン プの本体は高温にな るので、 素手
でさわらないでください。
やけどのおそれがあ り ます。
注意
修理・分解・改造
•修理、 分解は、 必ず専門家が行っ て く
ださい。
感電、 けが、 火災等のおそれがあ り ま
す。
注意
廃棄
•モー タ 及びポ ン プ を廃棄す る場合は、
一般産業廃棄物と し て処理 し て く だ さ
い。
安全上の注意事項
正し く お使いいただ く ために、 ご使用前に
必ず取扱説明書をお読み く だ さ い。
また安全上、 下記事項は特に注意 し て く だ
さい。
1. この機器の回転部に接触する と重傷を
負 う 可能性があ り ますので、 関係者以
外は操作出来ない配慮を し て く だ さ い。
2. 周囲に爆発性、 引火性、 腐食性ガスの
ない場所に設置して く ださい。
3. ご使用前に必ず接地 （アース） を 取 り
付けて く だ さ い。
4. 部品を 取 り 外 し て他の機器に使用 し た
り 、 指定以外の商品を使用 し ないで く
ださい。
5. 仕様書、 契約書、 取扱説明書に記載 さ
れた運転条件以外では、 絶対に運転 し
ないで く ださい。
「安全上のご注意」 を逸脱 し た取扱いに
よ っ て発生 し た事故の責任はい っ さ い負い
ません。

日本語(JP)
13
2.保証
納入品の保証期間は、 納入日よ り 1 ヶ 年と いた し ま
す。 ただ し 、 保証は日本国内で使用される場合に限
り ます。 保証期間中に本取扱説明書に従 っ た製品仕
様範囲内の正常な使用状態で故障を生じ た場合は、
故障部分の交換又は修理を無償で行います。 この場
合、 無償交換、 修理は、 納入品の故障、 破損部分の
交換又は修理に限 られ、 その他の費用の負担、 損害
につい ての責任は免除 さ せていた だき ます。
但し 、 次に該当する場合は、 こ の保証の範囲から除
外させていただきます。
1. 不適当な取 り 扱い、 使用、 な ら びに保存に よ り 生
じ た故障、 破損
2. 納入品以外の機器が原因に よ る故障、 破損
3. 当社以外の修理、 改造によ る故障、 破損
4. 当社指定品以外の部品を使用 し た場合の故障、 破
損
5. 火災、 地震、 天災などの災害および不可抗力に よ
る故障、 破損
2.1修理 ・ ア フ タ ーサービ ス
納入品に故障がある こ と を発見し た と きは、 直ち に
購入先ま たは弊社サー ビス まで ご連絡下 さ い。 納入
日よ り 1 ヶ 年以内に ご連絡がな い場合は、 故障、 破損
部分の交換又は修理は有償と な り ます。 また、 いか
な る場合において も、 その他の費用の負担、 損害に
ついての責任は免除 させていた だき ます。 故障の連
絡の際、 銘板記載事項 （型式、 製造番号な ど） と故
障状況をお知 らせ く だ さ い。
3.用途
グルン ド フ ォ スＭ Ｔ Ａ は、 工作機械用途に水溶性、
不水溶性切削油を搬送する ために設計 さ れた単段渦
巻ポン プです。
3.1搬送液
4.型式の説明
4.1銘板
図1 銘板の例
ポンプ 最大粒子サイズ
[mm]
MTA30
MTA60 4-5
MTA90
MTA120
MTA200
8-10
MTA20H
MTA40H
MTA70H
MTA100H
4-5
許容動粘度[mm2/s](= cSt) 90
許容液温[°C] 0-+60
警告
こ のポン プは、 軽油、 ガ ソ リ ン 等の引火性
液体の搬送に使用 し ないで く だ さ い。
TM0519383911
Pos. 名称
1製造コード(年週）
2 製品番号
3 型式名称 （型式キー参照）
4 製造番号
5モデル名
6 周波数
7 電源電圧
8 全負荷電流
9 最大電流
10 電動機入力
11 定格回転速度
12 定格流量
13 定格揚程
14 効率ク ラ ス （MTA200のみ）
15 電動機保護等級
16 電動機絶縁等級
17 電動機定格出力
18 搬送液最高温度
19 配管接続
20 電動機負荷側ベア リ ング
21 電動機反負荷側ベア リ ング
Type
PN
PC
f
U
I
1/1
l max
P 1
n
Q
nom
H nom
50
3x220-240D/380-415Y
2.78/1.64
3.2/1.89
790
2939
200
8.1
Hz
V
A
A
W
min
l/min
m
f
U
l
1/1
l max
P 1
n
Q
nom
H nom
60
3x220-240D/380-440Y
3.48/2.11-1.96
4.0/2.43-2.25
1270
3449-3489
250
9.9
Hz
V
A
A
W
min
l/min
m
Eff. IE3 80.7 %Eff.
IE3 77.0
%
IP
Insulation class
54
F
Rated P
2
Pipe conn.
DE
NDE
Rp / ”
6204ZZ
6202ZZ
W750
t
liq °C60
MTA 200-280 A-W-B-B
97770025
1114
Model A
SN 0003
Made in Korea
-1 -1
34
123 45
6
7
8
9
10
11
12
13
14
15
16
17 18 19 20 21

日本語(JP)
14
4.2型式
5.技術デー タ
5.1音圧レ ベル
5.2振動レ ベル
*振動はISO10816-1classIBに準拠
6.据付
6.1ポン プ据付
図2 取付位置
ポン プは タ ン ク に垂直に取付 る よ う 設計 さ れていま
す。ポンプはタンク上面カバーに明けた穴に設置し、
取付フ ラ ン ジのボル ト 穴を4本または2本の六角ボル
トで固定してください。ポンプフランジとタンクの間
にシール ・ ガス ケ ッ ト の取 り 付け を推奨 し ま す。
電動機に冷却 フ ァ ンの付いた機種(MTA120,200,
100H)は、 ポンプ上方に最低50ｍｍ隙間を空けて く
ださい。
ポン プは屋内使用に設計 さ れて います。
例 MTA 30 H -150 -A -W -A -T
ポンプタイプ
ポンプサイズ
圧力 タ イ プ
浸漬深さ [mm]
ポンプのバージ ョ ン
A=標準
ネジタ イプ
W=Rp/Gネジ
WB=NPTネジ
インペラ材質
A=PAAGF50
B=ブ ロ ン ズ
吸込み
T= ト ッ プ
B=ボ ト ム
許容周囲温度[°C]+40
保管温度[°C] -50-+70
IEC 60034-5に準拠 し た保護等級 IP54
電動機絶縁等級 F
IEC 60034に準拠 し た最大電圧変動 ±10%
時間当た り 許容発停回数
（MTA全機種共通） 250
注
多湿地域では結露に注意 し て く だ さ い。
ポンプ 電動機定格出力
[W]
LpA[dB(A)]
50Hz 60Hz
MTA30 100 <45 <45
MTA60 180 <45 <45
MTA90 250 <45 <45
MTA120 400 <62 <62
MTA200 750 <62 <62
MTA20H 100 <45 <45
MTA40H 180 <45 <45
MTA70H 250 <45 <45
MTA100H 400 <62 <62
RMS振動速度[mm/s]*<1.8
警告
ポン プは、 熱 く な っ た電動機表面に誤 っ て
人体が接触し ないよ う に設置 し て く だ さ
い。
警告
ポン プは、 回転部分に誤 っ て人体が接触 し
ないよ う に設置し て く だ さい。
注
Ｍ Ｔ Ａ ポ ン プは垂直に設置 し て く だ さ い。
TM0516904411
注意
電動機部に水／液体 をかけ た り 噴霧 し ない
ようにしてください。
Min.50mm
(MTA120,200,100H)

日本語(JP)
15
6.2寸法
6.2.1取付寸法
図3 取付寸法
* MTA120のみ適用
6.2.2 タ ン ク 穴 と ケー ブル･エ ン ト リ
図4 タンク穴とケーブル･エント リ
TM0479911411
ポンプ C D1
[mm]
D2
[mm]
L
[mm]
X
[mm]
MTA30
Rp3/8/
G1/2/
1/2"NPT
132 116 100 ∅7
MTA60
Rp1/2/
G3/4/
3/4"NPT
160 143 112.5 ∅10
MTA90
Rp3/4/
G3/4/
3/4"NPT
160 154 112.5 ∅10
MTA120
Rp1/
G11/4/
11/4"NPT
180 155 126.5 ∅10
MTA200
Rp2/
G11/2/
11/2"NPT
220 200 134.5 ∅12
MTA20H
Rp3/8/
G1/2/
1/2"NPT
132 116 100 ∅7
MTA40H
Rp1/2/
G3/4/
3/4"NPT
160 143 112.5 ∅10
MTA70H
Rp3/4/
G3/4/
3/4"NPT
160 154 112.5 ∅10
MTA
100H
Rp1/
G1/
1"NPT
180 175 124 ∅10
TM0506321311
ポンプ
タンク穴 ケーブル･エント リ穴
D1
[mm]
D2
[mm]
MTA30 ∅90 ∅22
MTA60 ∅115 ∅22
MTA90 ∅128 ∅22
MTA120 ∅135 ∅22
MTA200 ∅180 ∅22
MTA20H ∅100 ∅22
MTA40H ∅135 ∅22
MTA70H ∅135 ∅22
MTA100H ∅155 ∅22

日本語(JP)
16
6.3液面レ ベル
6.3.1MTA上吸込み
図5 MTA上吸込み
*最低液面レベル （性能低下無 し ）。
** 最低許容液面レベル （性能低下有 り ）。
6.3.2MTA下吸込み
図6 MTA下吸込み
*最低液面レベル （性能低下無 し ）。
TM0479924211
ポンプ H1
[mm]
H2*
[mm]
H3**
[mm]
MTA30 15 60 50
MTA60 20 70 45
MTA90 20 85 58
MTA120 20 110 70
MTA20H155040
MTA40H207040
MTA70H208050
MTA100H 20 110 60
H1
H2 H3
最高液面レベル
最低液面レベル
タンク
TM0479934211
ポンプ H1
[mm]
H2*
[mm]
H4
[mm]
MTA30 15 20 10
MTA60 20 20 10
MTA90 20 25 15
MTA120 20 25 20
MTA200 25 50 30
H1
H4
H2
最高液面レベル
最低液面レベル
タンク

日本語(JP)
17
7.電気配線
電気配線は、 電気設備技術基準 と内線規定に従 っ て、
行って く ださい。
ポン プ運転時の電圧や周波数は、 ポ ン プ銘板に記載
されています。使用電源が、 電動機に適 し ている こ と
を確認し て く ださい。
電動機は、 遮断器に接続 し て く だ さ い。
イ ン バー タ のご使用は推奨で き ません。
端子箱位置
端子箱の向きは変更で き ます。
●出荷後で も 端子箱の向きは変更で き ます。
(●) 出荷後は端子箱の向 きは変更で き ません。標準外
を ご希望の際は事前に ご用命 く だ さ い。
図7 端子箱位置(上面図)
設定手順 ：
1. まず、 ポ ン プに電動機を固定 し ているボル ト を取
り外します。
2. 電動機の向き を変更 し ます。
3. ポ ン プ部に電動機 を固定 し て いる ボル ト を元ど お
り取付けます。
電気配線は、 端子箱カバー内側に表示 さ れている配
線図に従い、 接続 し て く だ さ い。
警告
ポン プ端子箱の接続をする際は、 必ず電源
を切ってから作業を行って く ださい。
ポンプ
端子箱位置
9時
(標準) 3時
MTA30 ●●
MTA60 ●●
MTA90 ●●
MTA120 ●(●)
MTA200 ●(●)
MTA20H ●●
MTA40H ●●
MTA70H ●●
MTA100H ●(●)
TM0517593611TM0517603611
吐出口
標準
9時
吐出口
3時

日本語(JP)
18
8.始動
ポン プは吐出側バルブが開い た状態で も 閉 じ た状態
で も始動可能です。
ポン プ始動前に ：
•全ての配管接続部が確実に締め付け ら れて いる か
確認 し て く だ さ い。
•推奨液面レベルが確保 されているか確認し て く だ
さい。
•チ ッ プ ト レ イ等が堆積物で閉塞 されていないか確
認して く ださい。
ポンプ始動 ：
1. ポ ン プの正 し い回転方向は電動機 フ ァ ン カ バー
上、 若 し く はのぞ き窓から確認 し ます。回転方向
はポ ン プ上方か ら見て
反時計廻り です。
2. ポ ン プ を始動 さ せ、 回転方向をチ ェ ッ ク し ま す。
図8 のぞ き窓 と正 し い回転方向
図9 電動機フ ァ ン カ バー と 正し い回転方向
9.運転と 保守点検
9.1潤滑と 保守
こ の取扱説明書に従 っ て ポン プ を設置す る こ と で保
守管理が最小限と な り ます。
電動機ボールベア リ ングはグ リ ース封入 されたシー
ル ド 形です。潤滑補給は不要です。
9.2フ ィ ル タ ー
チ ッ プ ト レ イ 、 フ ィ ル タ ー等は、安定的な流量を 確保
する ため、 定期的に清掃 し て く だ さ い。ま た、 こ れに
よ り ポ ン プ寿命は延命 し ます。
9.3定期点検
使用条件や運転時間に応 じ て定期的に以下の点検を
行って く ださい。
•流量と 吐出圧力。
•液漏れが無いか。
•電動機が過熱し ていないか。
•電動機保護遮断器が正し く 機能するか。
•全ての制御機器が良好に機能 し ているか。
上記の点検項目に異常が見 られない場合、 ポ ン プは
正常に運転 し ています。
異常が確認さ れた場合、
11. ト ラ ブルシ ュ ーテ ィ ング 
を参照 く ださい。
10.サービス
汚染されたポンプ をグルン ド フ ォ スに送る前に、 必
ず使用液につい ての詳細をすべて ご連絡 く だ さ い。事
前の連絡が無い場合は、 ポ ン プのサー ビ スの受け入
れをお断 り さ せて いただ く 場合がご ざいます。ポ ン プ
返却に掛かる費用はお客様にてご負担いただけます
よ う お願い致 し ます。
TM0480032610TM0480042610
警告
有毒、 若 し く は人体に有害な液体に使用 さ
れたポン プは、 汚染物 と し て分別し て く だ
さい。

日本語(JP)
19
11. ト ラ ブルシ ュ ーテ ィ ング
12.廃棄処分
この製品お よび部品は、 環境に配慮 し た方法で処分
して下さい：
1. 廃棄処分業者に委託 し て下 さ い。
2. 廃棄処分業者がい ないか、 使用材料を取 り 扱 う こ
と がで き ない場合は、 お近 く のグルン ド フ ォ ス ま
たは当社のサー ビス店に ご連絡下 さ い。
警告
ポン プに関わる作業を行 う 前に、 電源が切
れている こ と を確認し て く ださい。 又、 作
業中誤っ て電源が入ら ないよ う に注意 し て
ください。
不具合 原因 対策
1. 電源が入 っ てい る
が電動機が動かな
い。
a) 電源異常。 電源を接続 し て く だ さ い。
b) ヒ ュ ーズが飛んでい る。 ヒ ュ ーズを交換し ます。
c) 電動機保護遮断器が ト リ ッ プ し て
いる。 電動機保護装置を復帰する。
d) 遮断器の接点が閉じ ていない、 ま
たは コ イルに異常がある。
接点、 若 し く はマ グネ ッ ト ス イ ッ チ を交
換する。
e) 制御回路不良。 制御回路を修理する。
f) 電動機の不良。 ポ ン プ を交換し ま す。
2. 電源投入直後に、
遮断器が ト リ ッ プ。
a) ヒ ューズが飛んでいる。 ヒ ュ ーズを交換し ます。
b) 遮断器の接点異常。 遮断器の接点を交換し ます。
c) ケーブル接続の緩み、 または異常。 ケーブルを締め込む、 または交換 し ます。
d) 電動機巻線異常。 ポ ン プ を交換 し ま す。
e) 異物の噛み込みに よ る ポン プ停止。 ポン プに噛み込んだ異物 を取 り 除き ます。
f) 過負荷設定が低すぎる。 過負荷設定を正 し く する。
3. 遮断器がよ く ト
リップする。
a) 過負荷設定が低すぎる。 過負荷設定を正 し く する。
b) ピー ク時に電圧が低下す る。 電源容量を確認す る。
4. 遮断器は ト リ ッ プ
していないが、 ポ
ン プが運転 し ない。
a) 1a),b),d) と e)を 確認す る。
5. ポン プは動いてい
るが、 液が出て こ
ない、 あるいは流
量が一定し ない。
a) ポ ン プ吸込み部が部分的に詰ま っ
ている。 吸込み部を清掃し ます。
b) タ ン ク 内の液面レ ベルが低過ぎ る。 液面レベルを上昇 さ せます。
c) ポン プの回転方向が逆。 ２ 相 を入れ替え て電動機の回転方向を変
更します。

適合宣言
20
適合宣言 1
GB: EC/EU declaration of conformity
We, Grundfos, declare under our sole responsibility that the product
MTA, to which the declaration below relates, is in conformity with the
Council Directives listed below on the approximation of the laws of the
EC/EU member states.
JP:EC/EU適合宣言
Grundfosは、 その責任の下に、 MTA製品がEC/EU加盟諸国の法規に
関連す る、 以下の評議会指令に適合 し て いる こ と を 宣言 し ま す。
– Machinery Directive (2006/42/EC).
Standard used: EN 809:1998 + A1:2009
– Electric motors:
Commission Regulation No 640/2009.
Applies only to three-phase Grundfos motors marked IE2 or IE3.
See motor nameplate.
Standard used EN 60034-30:2009.
This EC/EU declaration of conformity is only valid when published as
part of the Grundfos installation and operating instructions
(publication number 97943795).
Additional directives and standards effective from 22 July 2019:
– RoHS Directives: 2011/65/EU and 2015/863/EU
Standard used: EN 50581:2012
Bjerringbro, 17 December 2018
Erik Andersen
Senior Manager
GRUNDFOS Holding A/S
Poul Due Jensens Vej 7
8850 Bjerringbro, Denmark
Person authorised to compile the technical file and
empowered to sign the EC/EU declaration of conformity
