GYS Apollo 5-9 Truecolor User manual

FR 02-05 / 30-36
EN 06-09 / 30-36
DE 10-13/ 30-36
ES 14-17 / 30-36
RU 18-21 / 30-36
V3 - 26/05/2020 - Ref. 037809
NL 22-25 / 30-36
IT 26-29 / 30-36
www.gys.fr
Find more languages of user manuals on our website
11
TRUECOLOR

2
APOLLO 5-9/9-13 G TRUE COLOR FR
Notice originale
INSTRUCTIONS DE SÉCURITÉ
Ce manuel d’utilisation comprend des indications sur le
fonctionnement du matériel et les précautions à suivre pour
la sécurité de l’utilisateur.
Merci de le lire attentivement avant la première utilisation et
de le conserver soigneusement pour toute relecture future.
Ces instructions doivent être lues et bien comprises avant
toute opération. Toute modication ou maintenance non
indiquée dans le manuel ne doit pas être entreprise.
Tout dommage corporel ou matériel dû à une utilisation
non-conforme aux instructions de ce manuel ne pourra être
retenu à la charge du fabricant. En cas de problème ou
d’incertitude, consulter une personne qualiée pour manier
correctement le produit.
Cet équipement est destiné uniquement à la protection des
yeux contre les rayonnements ultraviolet/infrarouge (UV /IR),
les projections incandescentes et étincelles provoquées lors
des opérations de soudage et coupage.
Ne jamais regarder les arcs de soudure directement sans
protections oculaires lorsque l’arc est amorcé. le non-respect
de cette consigne peut causer une inammation douloureuse
de la cornée et des lésions potentiellement irréversibles du
cristallin susceptibles d’entraîner des cataractes.
Attention ! Risque de blessure lorsqu’une personne portant
un masque et des lunettes est frappée par des particules
lancées à grande vitesse.
Le masque, le ltre et les écrans de garde ne garantissent
pas une protection illimitée contre des chocs ou des impacts
importants, des mécanismes explosifs ou liquides corrosifs.
Eviter le soudage ou le découpage dans ces environnements
sévères.
Ne pas souder ou découper au-dessus de sa tête avec ce
masque.
Éloigner son visage de la zone enfumée. Utiliser une
ventilation forcée ou un système local d’aspiration pour
éliminer les fumées.
Le soudage-découpage oxyacétylène, au laser ou au gaz
n’est pas autorisé avec ce masque.

3
APOLLO 5-9/9-13 G TRUE COLOR FR
Notice originale
Avant chaque utilisation :
- Inspecter soigneusement le masque et son ltre UV/IR.
- Remplacer immédiatement les pièces usées ou
endommagées.
- Remplacer les verres ltrants ou les écrans de garde s’ils
sont ssurés ou rayés pour éviter d’endommager les yeux
de l’utilisateur.
Le bandeau du serre-tête peut potentiellement engendrer des
allergies chez les personnes sensibles.
Les températures d’utilisation du ltre opto-électronique sont
de -5°C à +55°C.
Le ltre opto-électronique du masque n’est pas étanche et
ne fonctionnera pas correctement s’il a été en contact avec
de l’eau.
Le masque de soudage doit être déplacé avec précaution
pour éviter d’endommager le ltre, les écrans de garde et/
ou la coque de protection.
Entretien :
• Ne pas placer d’objets lourds ou d’outils sur ou dans le
masque an de ne pas endommager le ltre ou les écrans
de garde.
• Les températures de stockage du masque sont de -10°C
à +60°C.
• Nettoyer le ltre Optéo-électronique avec un coton propre
ou un chiffon spécial pour objectifs.
• Nettoyer et changer régulièrement les écrans de garde.
• Nettoyer l’intérieur et l’extérieur du masque avec un
détergent-désinfectant neutre.Ne pas utiliser de solvant.
• Vérier que les détecteurs et la cellule ne soient pas
obturés par des poussières ou des débris.
• Nous recommandons d’utiliser le masque et les visières
pendant 5 ans. La durée d’utilisation dépend de divers
facteurs tels que le type d’utilisation, le nettoyage, le
stockage et l’entretien.
AVANT UTILISATION
-Vérier le bon état général du masque, les réglages du serre-tête.
-Vérier le bon positionnement et l’état des écrans de garde et du ltre. En cas d’anomalie, veuiller procéder à sa remise en état.
-Vérier que les 2 détecteurs (4) et la cellule (2) ne soient pas obturés par des poussières ou des débris.
-Vérier que les lms protecteurs sont retirés sur les écrans de garde extérieur et intérieur.
-Vériez si le niveau de protection correspond aux procédés de soudage employés. Pour vous aider dans votre choix, référez vous
au tableau «Procédés de soudage».

4
APOLLO 5-9/9-13 G TRUE COLOR FR
Notice originale

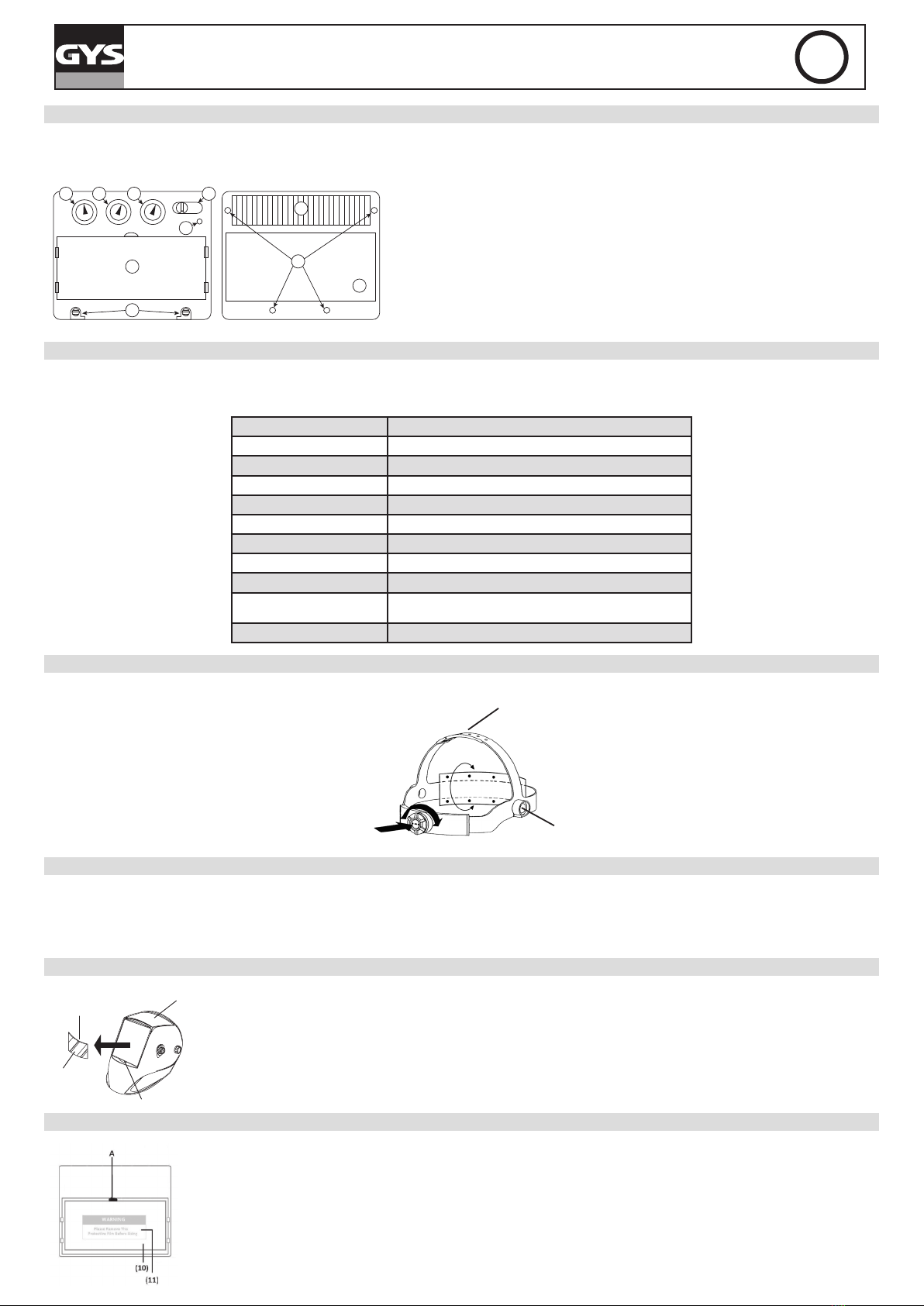

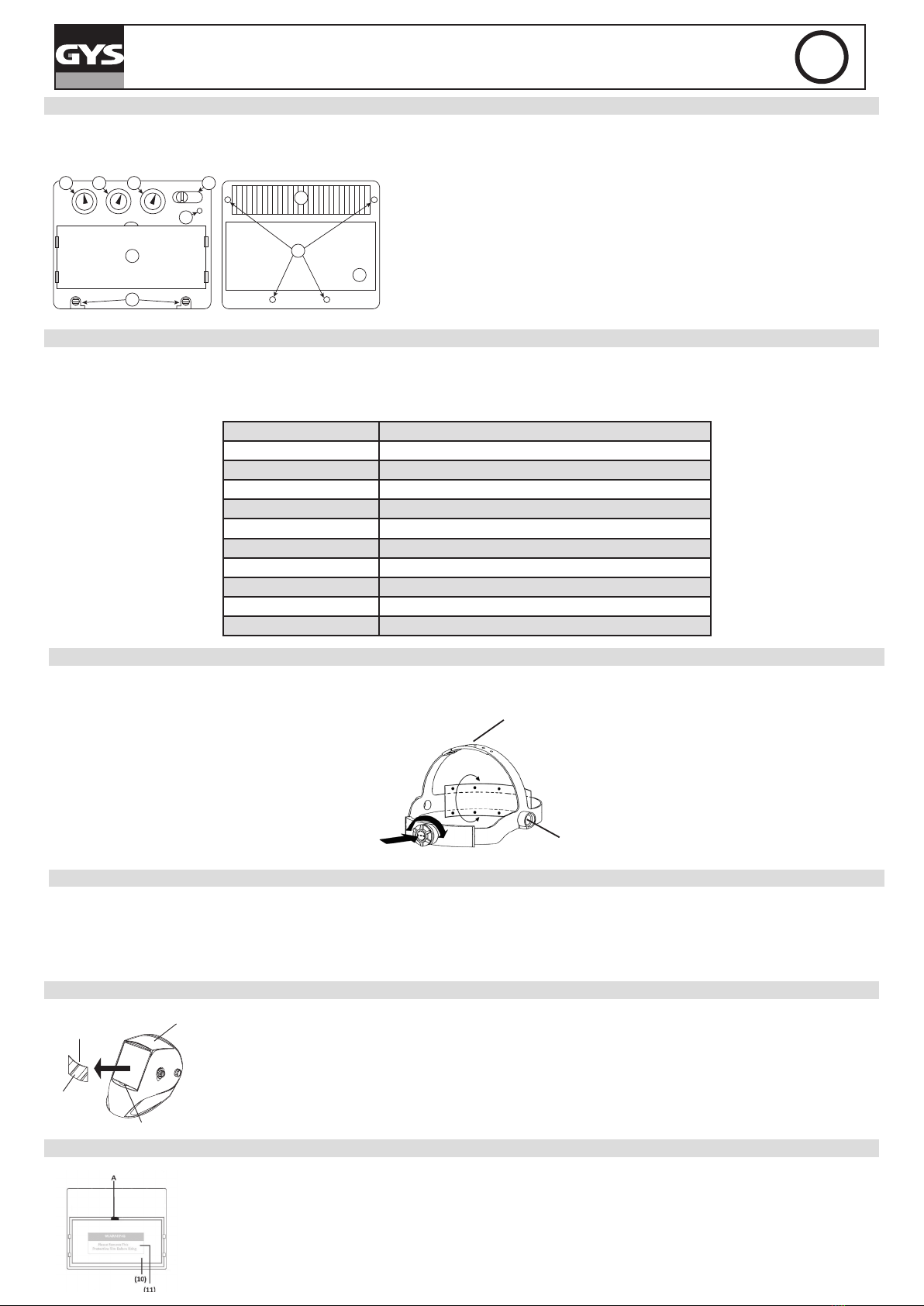

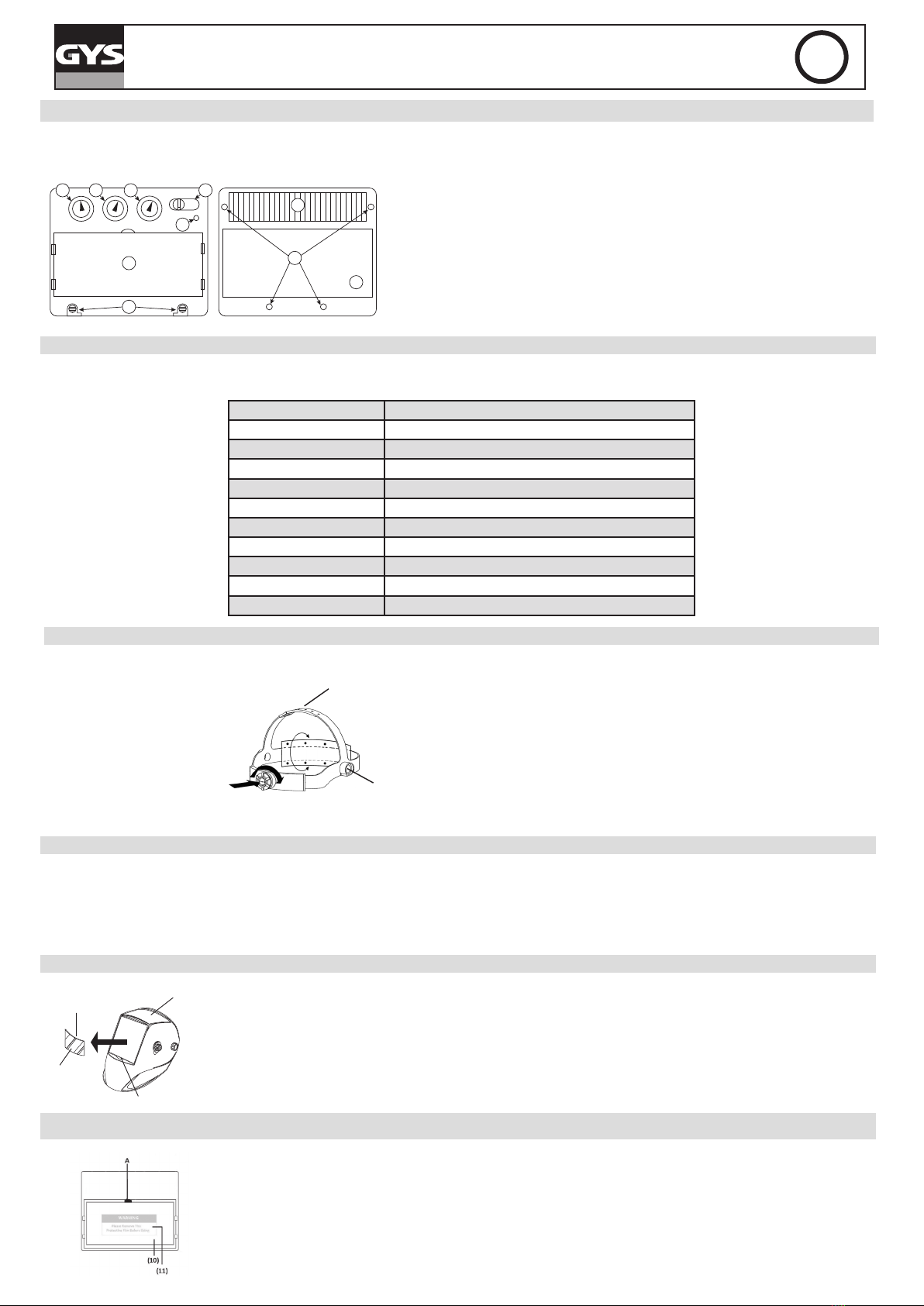

FONCTIONNEMENT
Le masque opto-électronique APOLLO commute instantanément de l’état clair à l’état foncé à l’amorçage de l’arc, et retourne à l’état
clair lorsque l’arc s’arrête.
1 2 3 4
6
9
7
5
8
10
1. Potentiomètre «soudage-Grind»
2. Potentiomètre «Delay»
3. Potentiomètre «sensitivity»
4. Commutateur de teinte 5-9/9-13
5. Voyant alarme pile déchargée
6. Écran de protection
7. Celulle solaire
8. Détecteurs
9. Filtre
10. Pile lithium (CR2450)
PRÉCAUTIONS
• Le masque est utilisable pour tous les types de procédés de soudage excepté le soudage Oxyacétylène, le soudage laser et au gaz.
• Un écran de garde extérieur et intérieur doivent être placés systématiquement de part et d’autre du ltre. L’absence d’écran peut provoquer des dommages irréversibles
et un danger pour votre sécurité.
Teinte claire 4
Teinte foncée 5/9 - 9/13
Dimension du ltre 133 x 114 x 9 mm
Temps de réaction 0,15 ms
Alimentation solaire + pile
Poids 580 g
Champs de vision 100 x 67 mm
Champs d’application MMA 5>400 A / TIG 2>300 A / MIG-MAG 5>400 A / grind
Garantie 2 ans
Température d’utilisation -5°C / + 55°C
Température de stockage -10°C / + 60°C

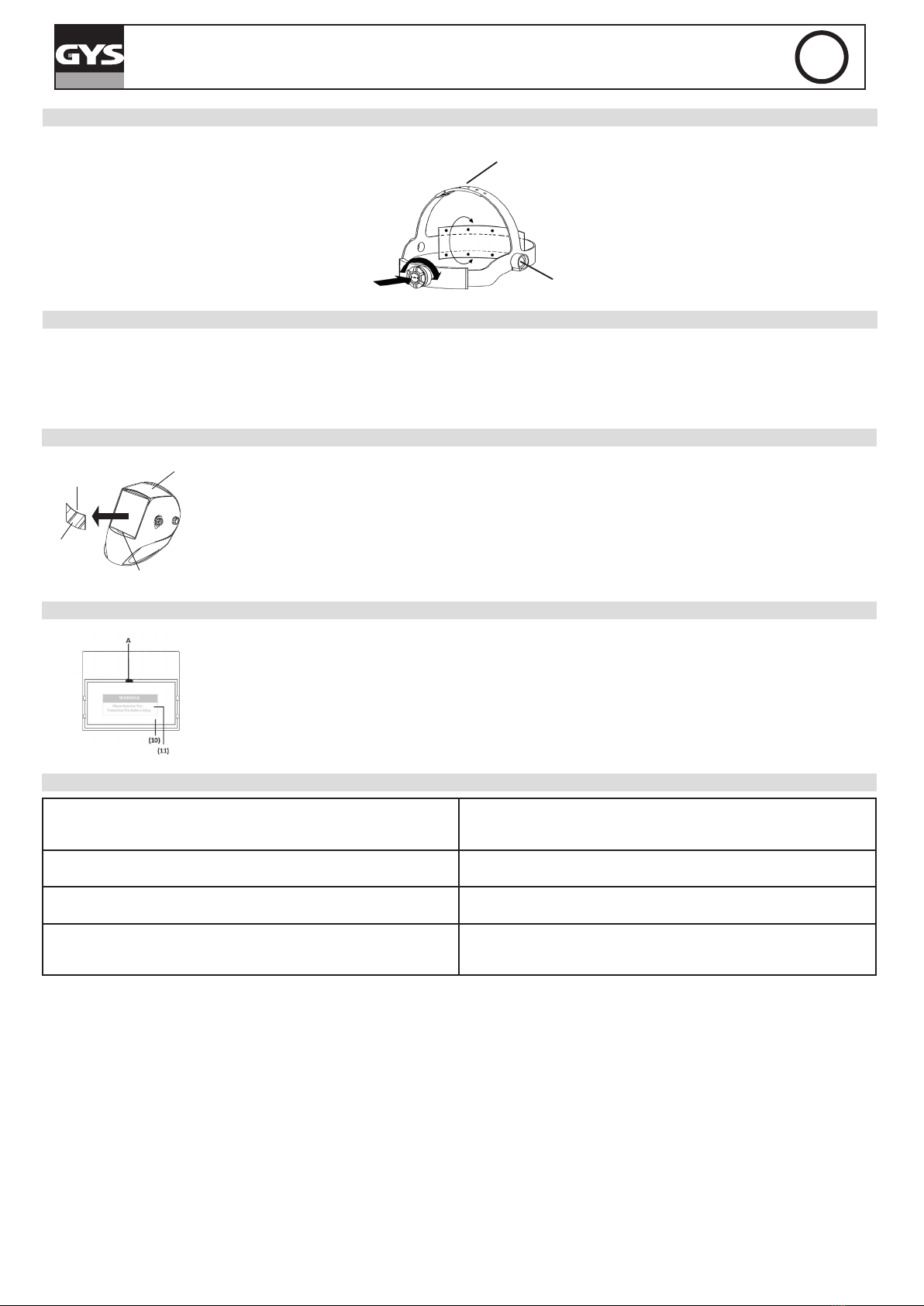

RÉGLAGE SERRE-TÊTE
Le masque APOLLO est équipé d’un serre-tête qui ore 3 réglages au soudeur :
1. Hauteur de port 1
32
2. Inclinaison
3. Tour de tête
ENTRETIEN / MAINTENANCE
• Date de péremption : Pas de date de péremption pour ce produit mais avant chaque utilisation l’état de votre masque APOLLO doit
être vérié.
• Le masque APOLLO ne doit pas chuter.
• N’utiliser aucun outil pour enlever des éléments du masque ou du ltre, ceci pouvant entraîner des dommages pouvant provoquer des
blessures ou annuler la garantie.
REMPLACEMENT DE L’ ÉCRAN DE GARDE EXTÉRIEUR
2
3
A
1
L’écran de garde extérieur (2) est extractible en plaçant un doigt sous le l’écran sur le point (A) du masque (1).
Lors du changement d’écran, penser à retirer , au préalable, le lm protecteur (3). Ce lm ne peut être enlevé
quand l’écran de garde est déjà en position dans le masque.
REMPLACEMENT DE L’ ÉCRAN DE GARDE INTÉRIEUR (10)
Pour changer l’écran de garde intérieur (10) , faîtes le glisser, vers
le bas, en placant un doigt sur le point (A.)
Lors du changement, penser à retirer, au préalable, le lm
protecteur (11)

5
APOLLO 5-9/9-13 G TRUE COLOR FR
Notice originale
ANOMALIES & REMÈDES
Le ltre optoélectronique ne fonctionne pas. Activer la charge solaire en exposant la cellule à la lumière pendant 20 à 30
minutes.
Le ltre optoélectronique reste en teinte foncée quand il n’y a pas d’arc ou quand
l’arc est éteint. Vérier les détecteurs et les nettoyer si nécessaire.
Commutation incontrôlée et scintillement : le ltre bascule en teinte claire et foncée
pendant la phase de soudage. Vérier que les détecteurs soient bien dans l’axe de l’arc électrique, sans obstacle.
Les côtés sont plus clairs que la zone centrale du ltre optoélectronique. C’est une caractéristique naturelle des , ce symptôme n’est pas dangereux pour les
yeux. Cependant pour un confort maximum, essayer de garder un angle de vue
proche des 90°.

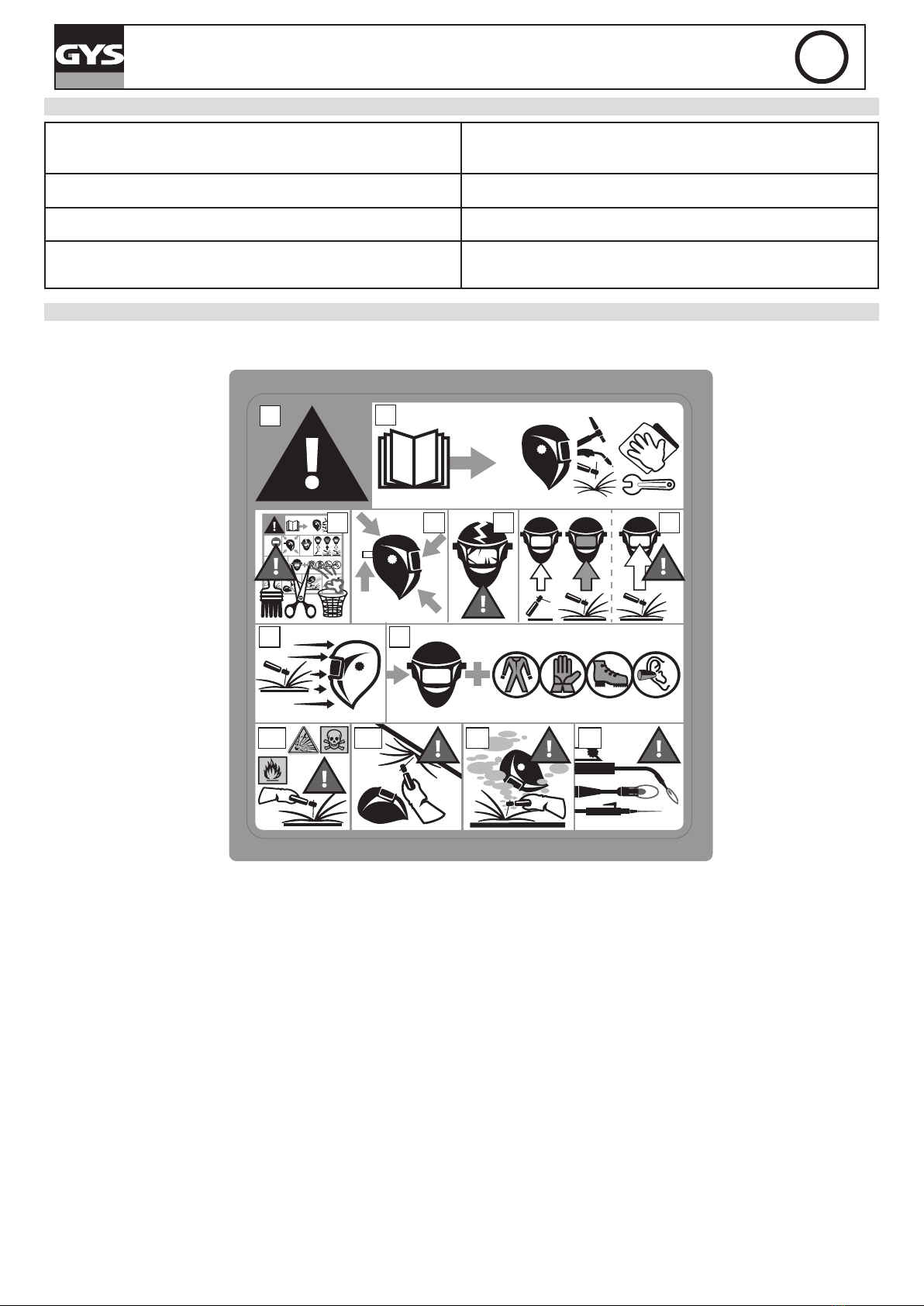

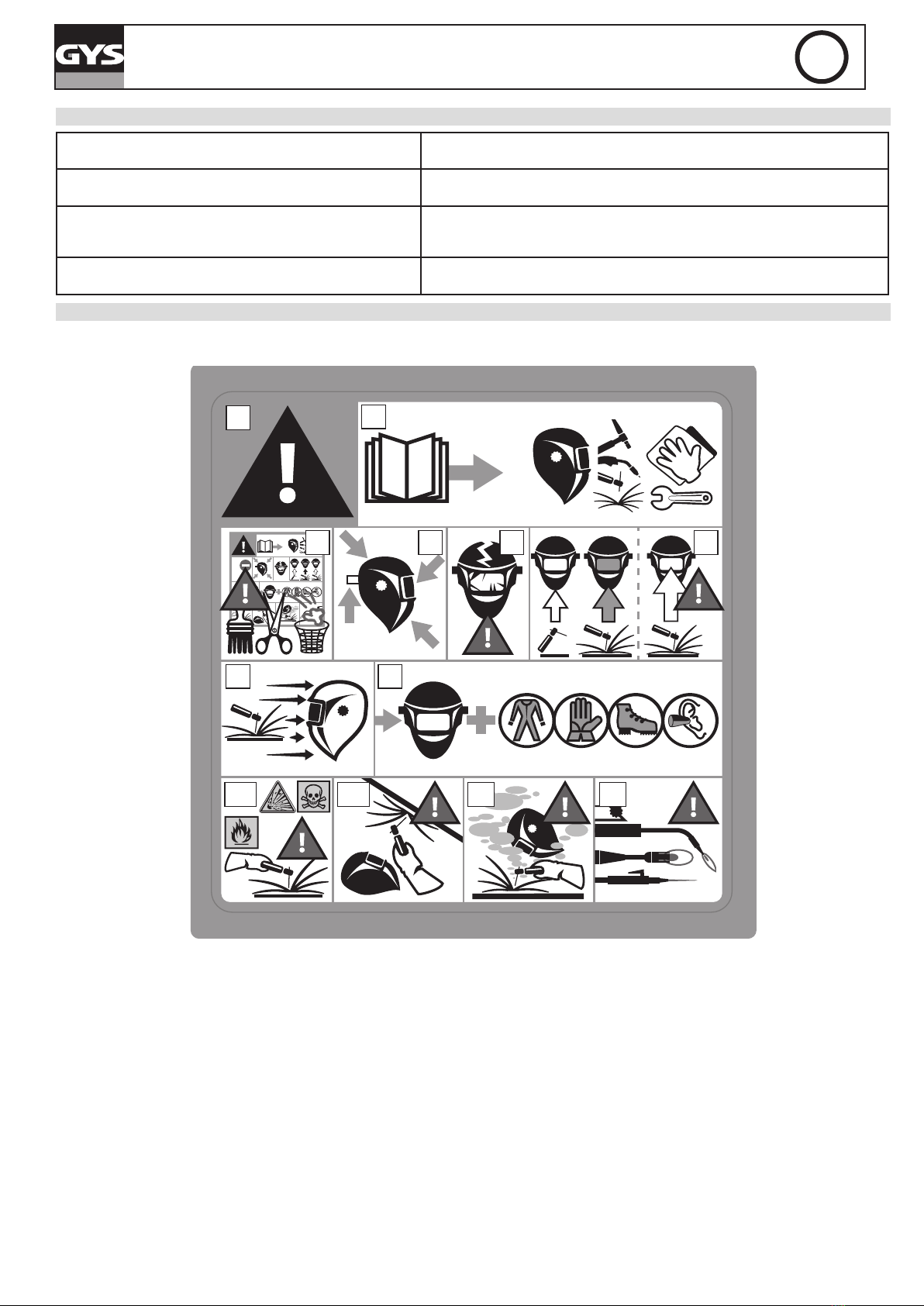

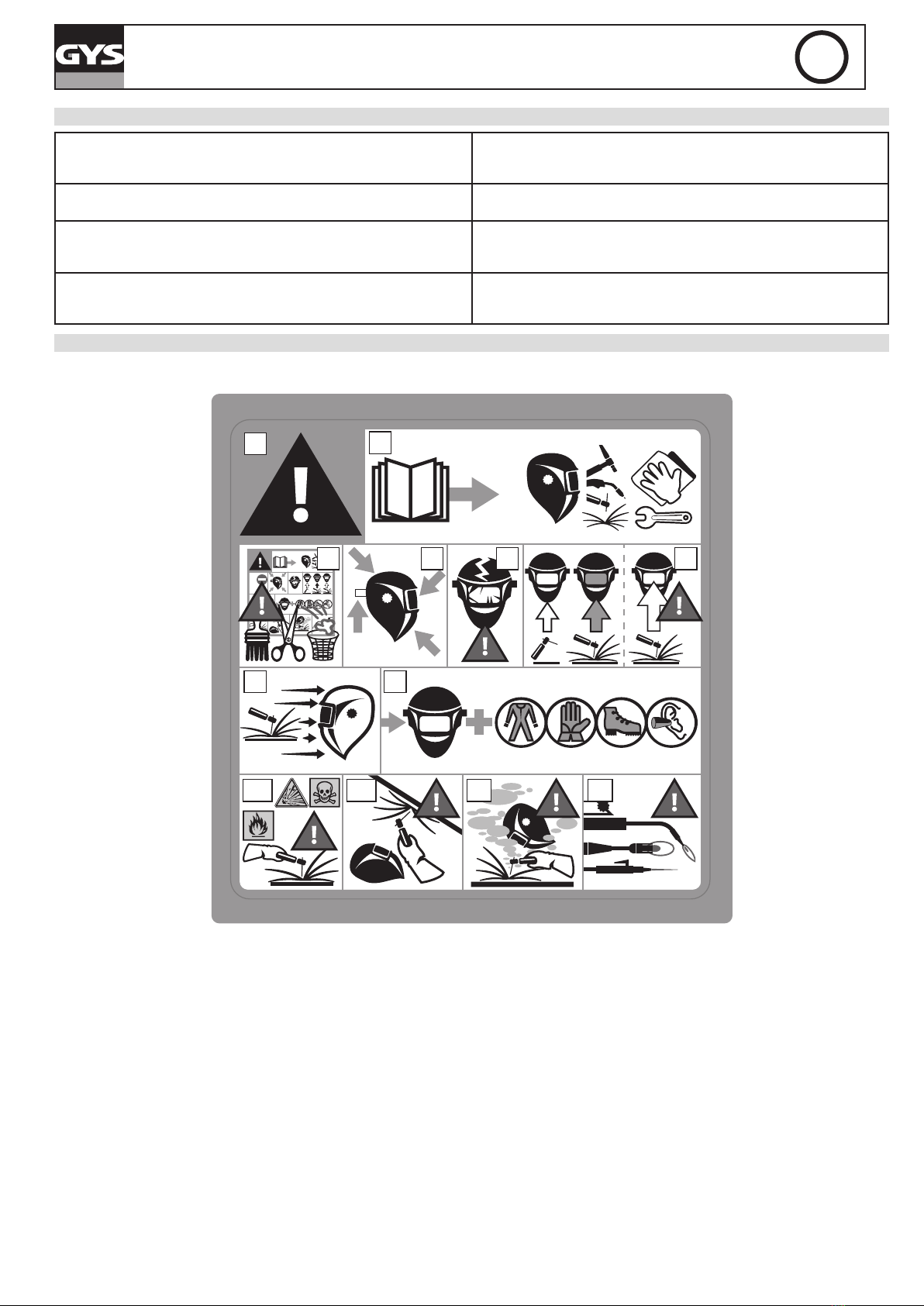

ÉTIQUETTE DE SÉCURITÉ
Cette étiquette est achée à l’intérieur du masque de soudage. Il est important que l’utilisateur comprenne la signication des symboles
de sécurité. Les numéros de la liste correspondent aux numéros des images.
?
1
A
2
66.1
6.2 6.3 78
345
Légende :
A. Attention! Prendre garde! Il existe des dangers possibles, comme indiqué par les diérents symboles.
1. Lire attentivement les instructions avant d’utiliser le matériel ou de souder.
2. Ne pas retirer l’étiquette de prévention et ne pas peindre sur cette étiquette.
3. Respecter les consignes de réglages et d’entretien du ltre, des écrans de garde, du serre-tête et de la cagoule.
4. Inspecter soigneusement le masque et son ltre UV/IR. Remplacer immédiatement les pièces usées ou endommagées. Fissurés, rayés, les verres ltrants
ou les écrans de garde réduisent sérieusement la protection. Remplacer les immédiatement pour éviter d’endommager vos yeux.
5. Attention, si le ltre UV/ IR ne se teinte pas en soudage ou en découpage, arrêter immédiatement. (Consulter la notice d’instructions)
6. Le rayonnement de l’arc peut provoquer des brûlures aux yeux et sur la peau.
6.1. Utiliser un masque de soudage avec une ltration ou une opacité correcte. Porter des vêtements de protection complets.
6.2. Le masque, le ltre et les écrans de garde ne garantissent pas une protection illimitée contre des chocs ou des impacts importants, des mécanismes
explosifs ou liquides corrosifs. Eviter le soudage ou le découpage dans ces environnements sévères.
6.3. Ne pas souder ou découper au dessus de votre tête avec ce masque.
7. Eloigner sa tête de la zone enfumée. Utiliser une ventilation forcée ou un système local d’aspiration pour éliminer les fumées.
8. Le soudage-découpage oxyacétylène, au laser ou au gaz n’est pas autorisé avec ce masque.

6
APOLLO 5-9/9-13 G TRUE COLOR EN
Translation of the original instructions
SAFETY INSTRUCTIONS
This user’s manual includes information on the operation
of the equipment and the precautions to be followed
for the user’s safety. Please read it carefully before
rst use and keep it in a safe place for future reference.
These instructions must be read and understood before
any operation. Any modication or maintenance
not indicated in the manual must not be undertaken.
Any damage to persons or property caused by use not in
accordance with the instructions in this manual shall not be
borne by the manufacturer. In the event of a problem or
uncertainty, consult a qualied person to handle the product
correctly.
Use the welding helmet only for eye and face protection
against harmful ultra violet and infrared radiation, sparks
and spatter from welding.
Never look directly at welding arcs without eye protection
when the arc is initiated. Failure to do so may cause painful
inammation of the cornea and potentially irreversible
damage to the lens which may result in cataracts.
Look out! Danger of injury if a person wearing a mask and
goggles is hit by particles thrown at high speed.
The mask, lter and shields do not guarantee unlimited
protection against major shocks or impacts, explosive
mechanisms or corrosive liquids. Avoid welding or cutting
in these severe environments.
Do not weld or cut above his head with this mask.
Move his face away from the smoky area. Use forced
ventilation or local exhaust to remove smoke.
Oxyacetylene, laser or gas welding and cutting is not
permitted with this mask.
Before each use :
- Carefully inspect the mask and its UV/IR lter.
- Replace worn or damaged parts immediately.
- Replace lter lenses or face shields if they are cracked or
scratched to prevent damage to the user’s eyes.
The headband can potentially cause allergies in sensitive
individuals.
The operating temperatures of the optoelectronic lter are
from -5°C to +55°C.

7
APOLLO 5-9/9-13 G TRUE COLOR EN
Translation of the original instructions
The opto-electronic lter in the mask is not waterproof and
will not function properly if it has been in contact with water.
The welding mask must be moved carefully to avoid damage
to the lter, guards and/or protective shell.
Maintenance :
- Do not place heavy objects or tools on or in the facepiece
to avoid damage to the lter or face shields.
Mask storage temperatures range from -10°C to +60°C.
- Clean the Optoelectronic Filter with a clean cotton or
special lens cloth.
- Regularly clean and change the guard screens.
- Clean the inside and outside of the mask with a neutral
detergent-disinfectant. Do not use solvents.
- Make sure that the sensors and cell are not obstructed by
dust or debris.
- We recommend using the mask and visors for 5 years.
The length of use depends on various factors such as type
of use, cleaning, storage and maintenance.
BEFORE WELDING
-Check that the welding helmet is in good condition and headband adjustment.
-Check whether the front cover lens, the front frame and lter are inserted and xed in place. In case of anomalie, please proceed to
its reconditionning.
-Make sure that the 2 sensors (4) and the cell (2) are not obstructed by dust or debris.
-Make sure that the protection lms on both screens are removed.
-Check that the protection level matches your welding processes. Please
refer to the following chart to help your choice (cf. welding process board)
OPERATION
The APOLLO auto-darkening welding helmet switches from light to dark state when a welding arc is struck. The auto-darkening wel-
ding helmet switches back to the light state when the arc stops.
1 2 3 4
6
9
7
5
8
10
1. Potentionmeter «Welding-Grinding»
2. Delay time control knob
3. Sensitivity control knob
4. Shade adjustment 5-9/9-13
5. Voyant alarme faible charge
6. LCD protect plate
7. Solar cell
8. Sensors
9. Filter
10. Lithium batteries (CR2450)
PRECAUTIONS
• The welding helmet is suitable for use with virtually all welding processes except Oxy-Acetylene welding, laser welding and gas
welding.
• Standard protective screens must be installed on both inside and outside surfaces of the module. Failure to use protective screens
may constitute a safety hazard or result in irreparable damage to the module.
Clear shade 4
Dark shade 5/9 - 9/13
Filter dimension 133 x 114 x 9 mm
Reaction speed 0,15 ms
Power supply solar + battery
Weight 580 g
Field of vision 100 x 67 mm
Applications MMA 5>400 A / TIG 2>300 A / MIG-MAG 5>400 A / GRIND
Warranty 2 years
Application temperature -5°C / + 55°C
Storage temperature -10°C / + 60°C

8
APOLLO 5-9/9-13 G TRUE COLOR EN
Translation of the original instructions
HEADBAND ADJUSTMENT
The APOLLO is equipped with a headband which can be adjsuted in multiple ways to suit the welder: width, height (1), longitudinal inclination (3) and adjustment (2).
1
32
MAINTENANCE
• Expiration date : No expiration date for this product but the state of the APOLLO welding helmet must be
checked before each use.
• The welding helmet must not fall down.
• Do not use any tools or other sharp objects to remove any components of lter or helmet. Doing so may damage lter or helmet
preventing proper function, possibly causing injury or cancellation of the warranty.
REPLACING THE EXTERNAL PROTECTIVE SCREEN
2
3
A
1
The outer protection screen (2) can be removed by placing a nger
under the screen on (A) of the helmet (1).
When changing the screen, make sure that the protective lm
(3) has been removed. This lm must be removed only when the
protection screen is in position in the helmet.
REPLACING THE INTERNAL PROTECTIVE SCREEN (10)
The internal protection screen (10) is removable by sliding it down by placing a nger on (A).
When changing the screen, make sure you remove the protective screen (11)
TROUBLESHOOTING
The optoelectronic lter does not work Activate the solar charge by exposing the cell to the light for 20 to 30
minutes
Filter stays dark after the weld arc is extinguished or when no arc is
present Check and clean detectors if needed.
Uncontrolled switching or ickering:
Filter darkens and then lightens while the welding arc is present Check arc sensors are not blocked from direct access to the arc light.
Side of the lter is lighter than the center of viewing area It is a natural feature of ’s, this symptom is not dangerous for the eyes.
However for a maximum comfort, try to keep a viewing angle of around
90°

9
APOLLO 5-9/9-13 G TRUE COLOR EN
Translation of the original instructions
EN
SAFETY LABEL
This label is displayed inside the welding helmet. It is important that the user understands the safety symbols signication. The list
numbers match image numbers.
?
1
A
2
66.1
6.2 6.3 78
345
Legend :
A. Warning ! Beware ! There are possible dangers as per the dierent symbols.
1. Read the instructions carefully before using the product or before welding.
2. Do not remove the warning label and do not paint on it.
3. Follow settings instructions and maintenance of the lter, the protective screens, the headband and the hood.
4. Inspect the helmet and the UV/IR lter carefully. Replace damaged or worn parts immediately. Cracked, scratched, lter glasses and
protective screens decrease protection. Replace them immediately to avoid damaging your eyes.
5. Warning, if the UV/IR lter does not tint whilst welding or cutting, stop immediately and consult the user manual.
6. Arc radiation can cause eyes and skin burns.
6.1. Use a welding helmet with a good ltration or opacity. Wear complete protective clothing..
6.2. The helmet, lter and protective screen do not gurantee unlimited protection against, shocks, impacts, explosions or corrosive
liquid. Avoid welding or cutting in rough envirionment.
6.3. Do not weld or cut above your head with this helmet.
7. Keep your head away from the smoke-lled area. Use a forced ventilation or a local aspiration system to eliminate smoke.
8. The oxyacetylene welding-cutting, laser or gas is not authorised with this helmet.

10
APOLLO 5-9/9-13 G TRUE COLOR DE
Übersetzung der Originalmitteilung
SICHERHEITSANWEISUNGEN
Dieses Benutzerhandbuch enthält Informationen über den
Betrieb des Geräts und die für die Sicherheit des Benutzers
zu beachtenden Vorsichtsmaßnahmen. Bitte lesen Sie es
vor der ersten Verwendung sorgfältig durch und bewahren
Sie es für spätere Nachschlagezwecke an einem sicheren
Ort auf.Diese Anweisungen müssen vor jeder Operation
gelesen und verstanden werden. Alle Änderungen oder
Wartungen, die nicht im Handbuch angegeben sind, dürfen
nicht vorgenommen werden.Personen- oder Sachschäden,
die durch eine nicht den Anweisungen in diesem Handbuch
entsprechende Verwendung entstehen, gehen nicht zu
Lasten des Herstellers. Im Falle eines Problems oder einer
Ungewissheit wenden Sie sich an eine qualizierte Person,
um das Produkt korrekt zu handhaben.
Dieses Gerät ist ausschließlich für den Schutz der Augen vor
ultravioletter Infrarotstrahlung (UV/IR), Glühvorsprüngen und
Funken, die bei Schweiß- und Schneidvorgängen entstehen,
vorgesehen.
Schauen Sie bei der Zündung des Lichtbogens nie direkt
in den Schweißbogen ohne Augenschutz. Andernfalls kann
es zu einer schmerzhaften Entzündung der Hornhaut und
möglicherweise zu einer irreversiblen Schädigung der Linse
kommen, die zu Grauem Star führen kann.
Vorsicht! Verletzungsgefahr, wenn eine Person, die
eine Maske und eine Schutzbrille trägt, von mit hoher
Geschwindigkeit geworfenen Partikeln getroffen wird.
Die Maske, der Filter und die Abschirmungen garantieren
keinen unbegrenzten Schutz gegen größere Stöße
oder Schläge, Explosionsmechanismen oder korrosive
Flüssigkeiten. Vermeiden Sie Schweißen oder Schneiden in
diesen schwierigen Umgebungen.
Schweißen oder schneiden Sie mit dieser Maske nicht über
seinem Kopf.
Bewegen Sie sein Gesicht von dem verrauchten Bereich
weg. Verwenden Sie eine Zwangslüftung oder eine lokale
Absaugung, um den Rauch zu entfernen.
Autogen-, Laser- oder Gasschweißen und -schneiden ist mit
dieser Maske nicht zulässig.

11
APOLLO 5-9/9-13 G TRUE COLOR DE
Übersetzung der Originalmitteilung
Vor jedem Einsatz :
- Überprüfen Sie die Maske und ihren UV/IR-Filter sorgfältig.
- Ersetzen Sie verschlissene oder beschädigte Teile sofort.
- Ersetzen Sie Filterlinsen oder Gesichtsschutzscheiben,
wenn sie rissig oder verkratzt sind, um Schäden an den
Augen des Benutzers zu vermeiden.
Das Stirnband kann bei empndlichen Personen potenziell
Allergien auslösen.
Die Betriebstemperaturen des optoelektronischen Filters
liegen im Bereich von -5°C bis +55°C.
Deropto-elektronischeFilterinder Maskeistnichtwasserdicht
undfunktioniertnichtrichtig,wennermitWasserinBerührung
gekommen ist.
Die Schweißmaske muss vorsichtig bewegt werden, um eine
Beschädigung des Filters, der Schutzvorrichtungen und/
oder des Schutzmantels zu vermeiden.
Wartung :
• Legen Sie keine schweren Gegenstände oder Werkzeuge
auf oder in das Gesichtsfeld, um eine Beschädigung des
Filters oder der Gesichtsschutzschilde zu vermeiden.
• Die Lagertemperaturen der Maske reichen von -10°C bis
+60°C.
• Reinigen Sie den optoelektronischen Filter mit einem
sauberen Baumwoll- oùder Speziallinsentuch.
• Reinigen und wechseln Sie die Schutzgitter regelmäßig.
• Reinigen Sie die Innen- und Außenseite der Maske mit
einem neutralen Reinigungs- und Desinfektionsmittel,
verwenden Sie keine Lösungsmittel.
• Stellen Sie sicher, dass die Sensoren und die Zelle nicht
durch Staub oder Schmutz verstopft werden.
• Wir empfehlen, die Maske und die Visiere 5 Jahre
lang zu verwenden. Die Dauer der Nutzung hängt von
verschiedenen Faktoren wie Art der Nutzung, Reinigung,
Lagerung und Wartung ab.
VOR DEM GEBRAUCH
- Den guten Zustand des Helmes, die Regelung des Schweibandes prüfen.
- Den korrekten Sitz und den guten Zustand der Scheiben und des Filters prüfen. Bei Fehler, überholen.
- Sicherstellen, dass die 2 Sensoren (4) und die Zelle (2) nicht mit Staub und Schmutz bedeckt sind.
- Sicherstellen, dass die Folien von den Außen- und Innenscheiben entfernt sind.
- Stellen Sie die richtige Abdunkelungsstufe für den Schweißprozess ein. Die passende Abdunkelungsstufe entnehmen Sie der Tabelle
"Schweißverfahren".

12
APOLLO 5-9/9-13 G TRUE COLOR DE
Übersetzung der Originalmitteilung

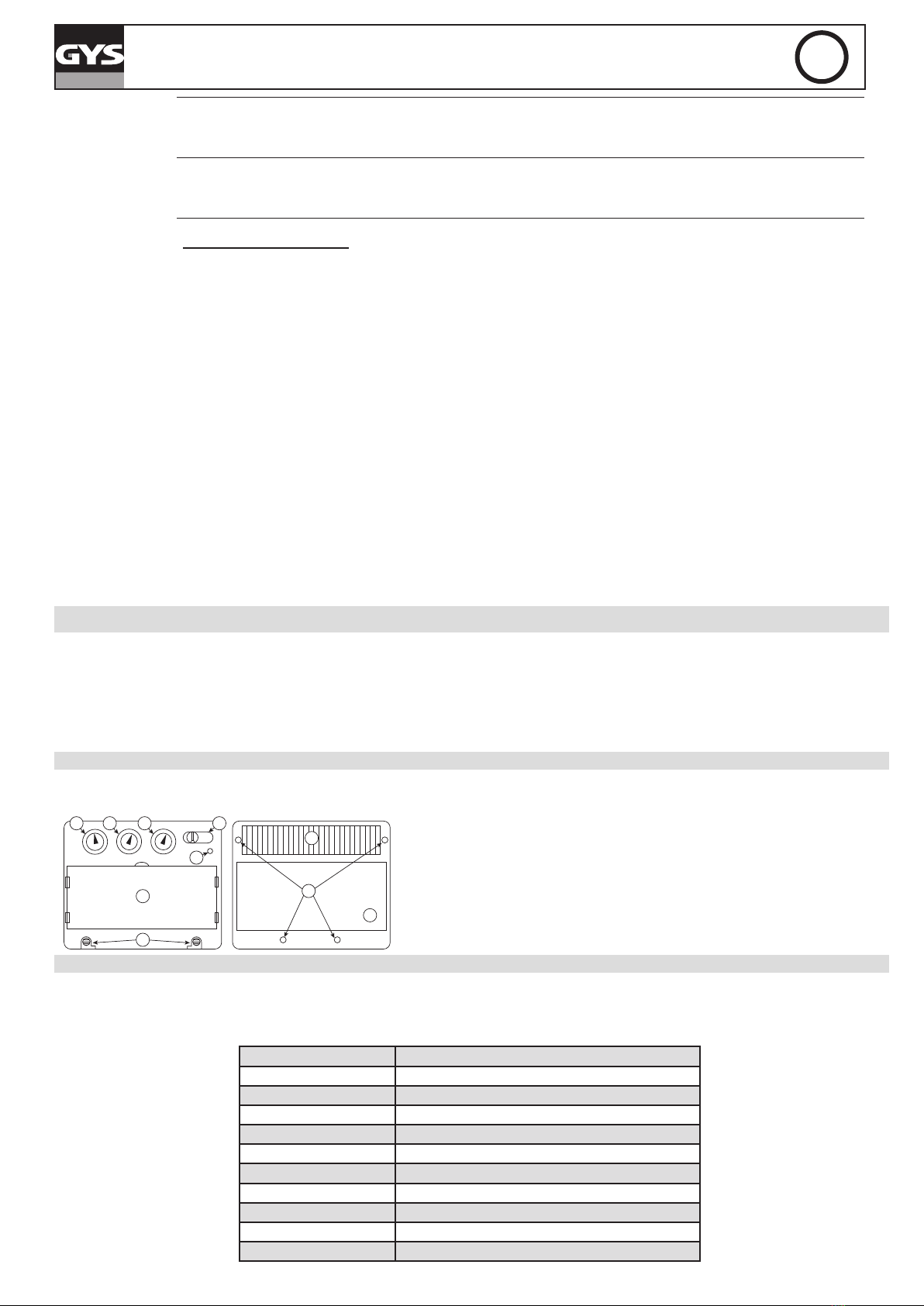

BETRIEB
Der optoelektronische APOLLO Schweißhelm schaltet bei Erkennung eines Lichtbogens selbsttätig auf Abdunkelung. Nach Schweißende
wird automatisch auf Klarsicht umgeschaltet.
1 2 3 4
6
9
7
5
8
10
1. Potentiomètre «soudage-Grind»
2. «Delay»-Regler
3. «Sensivity»-Regler
4. Drehregler «WELD/GRIND»
5. Anzeige für geringen Batterieladestand
6. Vorsatzscheibe
7. Solarzelle
8. Sensoren
9. Filter
10. Batterien Lithium CR2450
SICHERHEITSHINWEISE
• Der APOLLO Schweißhelm ist für fast alle Schweißarbeiten – mit Ausnahme von Sauersto-/ Acetylenschweißen, Laserschweißen und
Gaslöten – geeignet.
• Vorsatzscheiben müssen sowohl auf der Innen- als auch der Außenseite des Filters montiert sein. Ein Fehlen dieser Scheiben kann zu
einem Sicherheitsrisiko und zu einer irreparablen Beschädigung der Filterkassette führen.
Hellstude 4
Dunkelstufe 5/9 - 9/13
Maße des Filters 133 x 114 x 9 mm
Reaktionszeit 0,15 ms
Energieversorgung solar + batterien
Gewicht 580 g
Sichtfeld 100 x 67 mm
Einsatzbereiche MMA 5>400 A / TIG 2>300 A / MIG-MAG 5>400 A / Grind
Garantie 2 jahr
Betriebstemperatur -5°C / + 55°C
Lagertemperatur -10°C / + 60°C
REGELUNG DES SCHWEISSBANDES
Der APOLLO ist mit einem Komfortschweißband ausgestattet, das sich auf vier verschiedene Arten anpassen lässt: Durchmesser (1), Höhe,
Winkel (2)und Weite (3). 1
32
WARTUNG UND INSTANDHALTUNG
• Verfallsdatum / Verfallsfrist : Kein Verfallsdatum für dieses Produkt. Der Zustand des Helmes muss vor jedem Einsatz überprüft
werden.
• Der APOLLO Schweißhelm darf nicht auf den Boden fallen.
• Benutzen Sie keine Werkzeuge oder scharfen Gegenstände, um Filter oder Helmteile zu wechseln. Sie könnten das Filtermodul und den
Film beschädigen und in seiner Funktion einschränken, womit Sie die Garantieansprüche außer Kraft setzen.
ERSETZEN DER AUSSENSCHEIBE
2
3
A
1
Die Außenscheibe (2) ist durch Druck auf den Punkt (A) des Helmes (1)
unter der Scheibe entfernbar.
Beim Ersetzen einer Scheibe, die Folie (3) vorher entfernen. Die Folie
kann nicht entfernt werden, sobald die Scheibe in den Helm einge-
setzt ist.
ERSETZEN DER INNENSCHEIBE (10)
Zum Ersetzen der Innenscheibe (10), lösen Sie diese durch Druck
auf Punkt (A). Beim Ersetzen einer Scheibe vorher die Folie (11)
entfernen.

13
APOLLO 5-9/9-13 G TRUE COLOR DE
Übersetzung der Originalmitteilung
FEHLER UND LÖSUNGEN
Der optoeletronische Sensor funktioniert nicht. Setzen Sie die Solarzelle 20 bis 30 Minuten dem Sonnenlicht aus, damit
sich diese auaden kann
Filter bleibt abgedunkelt, obwohl der Lichtbogen bereits erloschen bzw.
kein Lichtbogen vorhanden ist Überprüfen Sie die Sensoren und reinigen Sie sie gegebenenfalls.
Unkontrolliertes Schalten oder Flackern :
Der Filter wechselt zu einer Dunkelstufe und Hellstufe während des
Schweißens.
Achten Sie darauf, dass die Sensoren nicht vom Lichtbogen abgeschirmt
sind bzw.
Die Seiten des Filters sind heller als die Mitte des Sichtfeldes. Normales Verhalten eines Filter. Dies ist für die Augen ungefährlich.
Achten Sie jedoch darauf stets den Idealwinkel von 90° zum Werkstück
einzuhalten, um maximalen Schutz beim Schweißen zu ermöglichen.
SICHERHEITSETIKETT
Dieses Etikett bendet sich auf der Helminnenseite. Wichtig ist, dass der Anwender die Bedeutung der Sicherheitszeichen versteht. Die Nummer der Liste entsprechen den
Zeichennummern.
?
1
A
2
66.1
6.2 6.3 78
345
Zeichenerklärung :
A. Achtung! Bitte beachten! Mögliche Gefahren sind vorhanden, wie es mit den Zeichen abgebildet worden ist.
1. Lesen Sie sorgfältig die Anweisungen vor der Benutzung des Helmes oder vor dem Schweißen.
2. Entfernen Sie das Sicherheitsetikett nicht und bemalen Sie es nicht.
3. Beachten Sie die Anweisungen bezüglich Regelung und Wartung des Filters, der Scheiben, des Schweißbandes und der Schweissschutzhaube.
4. Überprüfen Sie sorgfältig den Zustand des Helmes und des UV/IR Filters. Ersetzen Sie sofort die abgenutzten oder beschädigten Teile. Wenn die Glä-
ser oder Scheiben gerissen oder beschädigt sind, ist der Schutz deutlich reduziert. Ersetzen Sie diese sofort, damit die Augen nicht geschädigt werden.
5. Achtung: Falls der UV/IR Filter beim Schweißen oder Schneiden nicht auf Abdunkelung schaltet, beenden Sie ihre Arbeit sofort. (s.Betriebsanleitung)
6. Der Lichtbogen kann zu Augen- und Hautverbrennungen führen.
6.1. Benutzen Sie einen Schweißerhelm mit einer entsprechenden Filtrierung und Opazität. Tragen Sie eine vollständige Schutzkleidung.
6.2. Der Schweißerhelm, der Filter und die Scheiben sorgen nicht für einen unbeschränkten Schutz gegen bedeutende Stöße und Schläge, explosive
Gegenstände oder ätzende Flüssigkeiten. Vermeiden Sie das Schweißen oder das Schneiden in solchen rauen Umgebungen.
6.3. Schweißen oder Schneiden Sie mit diesem Schweißerhelm nicht über Kopf.
7. Entfernen Sie Ihren Kopf vom verraucherten Bereich. Verwenden Sie eine Fremdbelüftung oder ein lokales Absaugsystem zur Entfernung der
Rauches.
8. Das Sauersto-/ Acetylenschweißen, Laserschweißen und Gaslöten dürfen nicht mit diesem Helm durchgeführt werden.

14
APOLLO 5-9/9-13 G TRUE COLOR ES
Traducción de la noticación original
INSTRUCCIONES DE SEGURIDAD
Este manual del usuario incluye información sobre el
funcionamiento del equipo y las precauciones que deben
seguirse para la seguridad del usuario.
Por favor, léalo cuidadosamente antes de usarlo por primera
vez y guárdelo en un lugar seguro para futuras referencias.
Estas instrucciones deben ser leídas y comprendidas antes
de cualquier operación. No debe realizarse ninguna
modicación o mantenimiento que no esté indicado en el
manual.
Los daños a las personas o a la propiedad causados por
un uso no conforme a las instrucciones de este manual no
serán asumidos por el fabricante. En caso de problema
o incertidumbre, consulte a una persona calicada para
manejar el producto correctamente.
Este equipo está destinado únicamente a la protección de
los ojos contra la radiación infrarroja ultravioleta (UV/IR),
las proyecciones incandescentes y las chispas causadas
durante las operaciones de soldadura y corte.
Nunca mire directamente a los arcos de soldadura sin
protección ocular cuando se inicie el arco. Si no lo hace,
puede causar una dolorosa inamación de la córnea y un
daño potencialmente irreversible en el cristalino que puede
provocar cataratas.
¡Cuidado! Peligro de lesiones si una persona que lleva
una máscara y unas gafas de protección es golpeada por
partículas lanzadas a alta velocidad.
La máscara, el ltro y los escudos no garantizan una
protección ilimitada contra golpes o impactos importantes,
mecanismos explosivos o líquidos corrosivos. Evite soldar o
cortar en estos ambientes severos.
No suelde o corte por encima de su cabeza con esta
máscara.
Aleja su cara de la zona con humo. Usar ventilación forzada
o extracción local para eliminar el humo.
La soldadura y el corte con oxiacetileno, láser o gas no
están permitidos con esta máscara.

15
APOLLO 5-9/9-13 G TRUE COLOR ES
Traducción de la noticación original
Antes de cada uso:
- Inspeccione cuidadosamente la máscara y su ltro UV/IR.
- Reemplace las partes desgastadas o dañadas
inmediatamente.
- Reemplace los lentes de ltro o las caretas si están agrietados
o rayados para evitar daños en los ojos del usuario.
La cinta para la cabeza puede causar potencialmente
alergias en personas sensibles.
Las temperaturas de funcionamiento del ltro optoelectrónico
son de -5C a +55°C.
El ltro optoelectrónico de la máscara no es impermeable y
no funcionará correctamente si ha estado en contacto con
el agua.
La careta de soldar debe moverse con cuidado para
evitar que se dañe el ltro, los protectores y/o la cubierta
protectora.
Mantenimiento :
• No coloque objetos o herramientas pesadas sobre o en
la mascarilla para evitar dañar el ltro o las caretas.
• Las temperaturas de almacenamiento de las máscaras
oscilan entre -10°C y +60°C.
• Limpie el ltro optoelectrónico con un algodón limpio o
un paño especial para lentes.
• Limpiaycambialaspantallasdelosguardiasregularmente.
• Limpie el interior y el exterior de la máscara con un
detergente-desinfectante neutro. No use disolventes.
• Asegúrate de que los sensores y la célula no se obstruyan
con polvo o escombros.
• Recomendamos usar la máscara y los visores durante 5
años. La duración del uso depende de diversos factores,
como el tipo de uso, la limpieza, el almacenamiento y el
mantenimiento.
ANTES DE SU USO
-Compruebe el buen estado general de la máscara y los ajustes de la sujeción para la cabeza.
-Compruebe el buen posicionamiento de la máscara y el estado de las pantallas protectoras y del ltro. En caso de anomalía, póngalo
como debe ser.
-Compruebe que los dos detectores (4) y la célula (2) no estén obstruidos por el polvo o por restos.
-Compruebe que los lms protectores estén retirados de las pantallas de protección exterior e interior.
-Compruebe que el nivel de protección corresponde a los procedimientos de soldadura empleados. Para elegir el nivel, véase la tabla
de «procesos de soldadura».
FUNCIONAMIENTO
La máscara optoelectrónica APOLLO cambia de claro a oscuro con el cebado del arco, y vuelve al estado claro cuando el arco se
detiene.

16
APOLLO 5-9/9-13 G TRUE COLOR ES
Traducción de la noticación original
1 2 3 4
6
9
7
5
8
10
1. Potenciómetro «Weld-Grind» (soldadura - amoladora)
2. Potenciómetro «Delay»
3. Potenciómetro «sensitivity»
4. Conmutador de tinte 5-9/9-13.
5. Indicador de alarma de carga débil
6. Pantalla de protección
7. Célula solar
8. Sensores
9. Filtro
10. Pila litio (CR2450)
PRECAUCIONES
• La máscara se puede usar para todos los tipos de procesos de soldadura excepto la soldadura con Oxyacetyleno, la soldadura láser y
al gas.
• Debe haber siempre una pantalla protectora a ambos lados del ltro. La ausencia de estas pantallas puede provocar daños irrever-
sibles y poner en peligro su seguridad.
Tinte claro 4
Tinte oscuro 5/9 - 9/13
Dimensiones del ltro 133 x 114 x 9 mm
Tiempo de reacción 0,15 ms
Alimentación eléctrica solar + batería
Peso 580 g
Campos de visión 100 x 67 mm
Campos de aplicación MMA 5>400 A / TIG 2>300 A / MIG-MAG 5>400 A / grind
Garantía 2 años
Tiempo de uso -5°C / + 55°C
Temperatura de almacenaje -10°C / + 60°C
AJUSTE PARA LA CABEZA
La máscara APOLLO tiene una diadema de ajuste con 4 ajustes: anchura, altura (1), inclinación (2)y ajuste longitudinal (3).
1
32
MANTENIMIENTO
• Fecha / Tiempo de caducidad : No tiene fecha de caducidad, pero debe comprobar su máscara APOLLO antes de cada uso.
• La máscara APOLLO no debe caerse al suelo.
• No utilice ninguna herramienta para quitar los elementos de la máscara o del ltro, ya que esto podría dañar el producto que pro-
voquen heridas o la anulación de la garantía.
REEMPLAZO DE LA PANTALLA DE PROTECCIÓN EXTERNA
2
3
A
1
La pantalla protectora exterior (2) se puede extraer poniendo un
dedo sobre la pantalla en el punto (A) de la máscara (1).
Cuando cambie la pantalla, recuerde retirar antes el lm protector
(3). Este lm protector se puede quitar cuando la pantalla
protectora está posicionada en la máscara.
REEMPLAZO DE LA PANTALLA DE PROTECCIÓN INTERNA (10)
Para cambiar la pantalla de protección interior (10), deslícela
hacia abajo colocando un dedo en el punto (A.). Cuando realice el
cambio, recuerde retirar antes el lm protector (11).

17
APOLLO 5-9/9-13 G TRUE COLOR ES
Traducción de la noticación original
ANOMAÍAS Y SOLUCIONES
El ltro optoelectrónico no funciona Active la carga solar exponiendo la célula a la luz durante 20 a 30 minutos;
El ltro optoelectrónico sigue en tinte oscuro cuando no hay
arco o cuando el arco se apaga. Compruebe los sensores y límpielos si fuese necesario.
Cambio incontrolado y destellos:
El ltro cambia a tinte claro y oscuro durante la etapa de
soldadura.
Compruebe que los sensores estén bien centrados al arco eléctrico, sin obstáculos.
Los costados son más claros que la zona central del ltro
optoelectrónico. Es una característica natural de los , no es peligroso para los ojos. Sin embargo, para un mayor confort, intente guardar un ángulo de visión cercano a los 90º
ETIQUETA DE SEGURIDAD
Esta etiqueta se encuentra en el interior de la máscara de soldadura. Es importante que el usuario comprenda el signicado de los símbolos de seguri-
dad. Los números de la lista corresponden a los números de las imágenes.
?
1
A
2
66.1
6.2 6.3 78
345
Leyenda :
A. ¡Atención! Tenga cuidado Existen varios peligros, como indicado por los diferentes símbolos.
1. Lea atentamente las instrucciones antes de utilizar el material o de soldar.
2. No retire la etiqueta de prevención y no pinte sobre ella.
3. Respete las consignas de ajuste y mantenimiento del ltro, las pantallas de protección, la sujeción y el pasamontañas.
4. Examine con cuidado la máscara y su ltro UV/IR. Reemplace inmediatamente las piezas usadas o dañadas. La protección que
ofrecen los vidrios de ltro o las pantallas de protección se ven afectadas si estos están surados o rayados. Reemplacelos inmediata-
mente para envitar que se dañen sus ojos.
5. Atención, si el ltro UV/IR no se tiñe al soldar o al cortar, deténgase inmediatamente. (consulte el manual de instrucciones)
6. La radiación luminosa del arco puede provocar quemaduras en los ojos y la piel.
6.1. Utilice una máscara de soldadura con un ltro o una opacidad correcta. Lleve ropa de protección completa.
6.2. La máscara, el ltro y las pantallas de protección no aseguran una protección ilimitada contra golpes o impactos importantes,
mecanismos explosivos o líquidos corrosivos.Evite la soldadura y el corte en estos ambientes extremos.
6.3. No suelde o corte por encima de su cabeza con esta marca.
7. Aleje su cabeza de la zona de humos. Utilice una ventilación forzada o un sistema loca de aspiración para eliminar los humos.
8. La soldadura-corte con oxyacetileno, laser o gas no se debeb realizar con esta máscara.

18
APOLLO 5-9/9-13 G TRUE COLOR RU
Перевод оригинала уведомления
ИНСТРУКЦИИ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ
Данное руководство пользователя содержит
информацию о работе оборудования и мерах
предосторожности, которые необходимо соблюдать
для обеспечения безопасности пользователя.
Пожалуйста, внимательно прочитайте его перед
первым использованием и храните в безопасном месте
для дальнейшего использования.
Данная инструкция должна быть прочитана и понята
перед любой операцией. Любые изменения или
техническое обслуживание, не указанные в руководстве,
не должны проводиться.
Любой ущерб, нанесенный людям или имуществу
в результате использования не в соответствии с
инструкциями данного руководства, не может быть
понесен изготовителем. В случае возникновения
проблемы или неопределенности проконсультируйтесь
с квалифицированным специалистом для правильного
обращения с изделием.
Данное оборудование предназначено исключительно
для защиты глаз от ультрафиолетового инфракрасного
излучения (UV/IR), выступов накаливания и искр,
образующихся во время сварки и резки.
Никогда не смотрите прямо на сварочную дугу без
защиты глаз, когда она загорается. Несоблюдение
этого требования может привести к болезненному
воспалению роговицы и потенциально необратимому
повреждению хрусталика, что может привести к
катаракте.
Берегись! Опасность травмирования, если человек в
маске и очках будет поражен частицами, выброшенными
с большой скоростью.
Маска, фильтр и щиты не гарантируют неограниченной
защиты от сильных ударов или толчков, взрывных
механизмов или агрессивных жидкостей. Избегайте
сварки или резки в этих суровых условиях.
Не сваривайте и не режьте этой маской над головой.
Отодвиньте его лицо от задымленного места.
Для удаления дыма используйте принудительную
вентиляцию или местную вытяжку.

19
APOLLO 5-9/9-13 G TRUE COLOR RU
Перевод оригинала уведомления
Оксиацетиленовая, лазерная или газовая сварка и
резка этой маской не разрешены.
Перед каждым использованием :
- Внимательно осмотрите маску и ее УФ/ИК-фильтр.
- Немедленно замените изношенные или поврежденные
детали.
- Замените линзы фильтра или лицевые экраны, если они
потрескались или поцарапались, чтобы предотвратить
повреждение глаз пользователя.
Оголовье может вызвать аллергию у чувствительных
людей.
Рабочая температура оптоэлектронного фильтра
составляет от -5°C до +55°C.
Оптоэлектронный фильтр в маске не является
водонепроницаемым и не будет работать должным
образом, если он соприкасался с водой.
Сварочную маску следует перемещать осторожно,
чтобы не повредить фильтр, защитные ограждения и/
или защитную оболочку.
Обслуживание :
- Во избежание повреждения фильтра или лицевых
щитов не кладите тяжелые предметы или инструменты
на лицевую панель или в нее.
- Температура хранения масок от -10°C до +60°C.
- Очищайте оптоэлектронный фильтр с помощью чистой
хлопчатобумажной или специальной ткани для линз.
- Регулярно очищайте и меняйте защитные экраны.
- Очищайте маску изнутри и снаружи нейтральным
моющим средством - дезинфицирующим средством. Не
используйте растворители.
- Следите за тем, чтобы датчики и ячейка не были
забиты пылью или мусором.
- Мы рекомендуем использовать маску и козырьки в
течение 5 лет. Продолжительность использования
зависит от различных факторов, таких как тип
использования, очистка, хранение и техническое
обслуживание.
ПЕРЕД ИСПОЛЬЗОВАНИЕМ
-Убедитесь, что маска в хорошем состоянии и отрегулируйте обхват обруча.
-Проверьте правильное положение и состояние защитных экранов и фильтра. При наличии аномалии, приведите маску в
исправное состояние.
-Убедитесь, что 2 датчика (6) и элемент (4) не покрыты пылью или налетом.
-Убедитесь, что защитные пленки с внутреннего и внешнего экрана были отклеены.
-Убедитесь, что уровень защиты соответствует применяемому методу сварки. Чтобы помочь вам в вашем выборе смотрите
таблицу «Методы сварки».

20
APOLLO 5-9/9-13 G TRUE COLOR RU
Перевод оригинала уведомления
20
ПРИНЦИП ДЕЙСТВИЯ
Оптоэлектронная маска APOLLO мгновенно переходит в затемненное состояние при поджиге дуги и возвращает в исходное
состояние как только дуга затухает.
1 2 3 4
6
9
7
5
8
10
1. Потенциометр «Сварка-Шлифовка»
2. Потенциометр «Delay»
3. Потенциометр «sensitivity»
4. Переключатель уровня затемнения 5-9/9-13
5. Индикатор «Недостаточно заряда»
6. Защитный экран
7. Солнечный элемент
8. Датчики
9. Фильтр
10. Литиевая батарейка (CR2450)
МЕРЫ ПРЕДОСТОРОЖНОСТИ
• Маска может быть использована для всех методов сварки кроме Ацетилено-кислородной, лазерной и газовой сварки.
• Внешний и внутренний защитные экраны должны быть систематически помещены по обе стороны фильтра. Отсутствие
экрана может вызвать непоправимый ущерб и опасность для вашей безопасности.
Светлый 4
Темный 5/9 - 9/13
Размеры фильтра 133 x 114 x 9 mm
Время реагирования 0,15 ms
Питание солнечная батарея + батарея
Вес 580 g
Зона обзора 100 x 67 mm
Области применения MMA 5>400 A / TIG 2>300 A / MIG-MAG 5>400 A / grind
Гарантия 2 годы
Температура
использования
-5°C / + 55°C
Температура хранения -10°C / + 60°C
НАСТРОЙКА ГОЛОВНОГО ОБРУЧА
Маска APOLLO оснащена обручем который сварщик может подогнать по 4 параметрам: ширина, высота (1), наклон (2) и продольная посадка (3).
1
32
УХОД / ОБСЛУЖИВАНИЕ
• Дата / Срок годности: Нет срока годности, но перед каждым использованием состояние вашей маски APOLLO должно быть
проверено.
• Маска APOLLO не должна падать на пол.
• Протирайте оптоэлектронный фильтр ватой или специальной тканью для объективов.
ЗАМЕНА ВНЕШНЕГО ЗАЩИТНОГО ЭКРАНА
2
3
A
1
Внешний защитный экран (2) можно вынуть поместив палец в
точку (A) под экраном (1).
Во время замены экрана не забудьте снять заранее защитную
пленку (3). Эту пленку будет невозможно убрать после замены
экрана.
ЗАМЕНА ВНУТРЕННЕГО ЗАЩИТНОГО ЭКРАНА (10)
Для смены внутреннего защитного экрана (10), передвиньте
его вниз нажимая палцем на точку (A). Во время замены экрана
не забудьте снять заранее защитную пленку (11)
