Hama 084427 User manual

TV Wall Bracket
TV-Wandhalterung
E
CZ
F
D
GB
I
P
NL
TR
GR
RO
H
FIN
PL
S
RUS
SK
Operating Instructions
Bedienungsanleitung
Mode d‘emploi
Instrucciones de uso
Руководство по эксплуатации
Istruzioni per l‘uso
Gebruiksaanwijzing
Οδηγίες χρήσης
Instrukcja obsługi
Használati útmutató
Návod kpoužití
Návod na použitie
Manual de instruções
Kullanma kılavuzu
Manual de utilizare
Bruksanvisning
Käyttöohje
Ръководство за обслужване BG
00
084427
084475

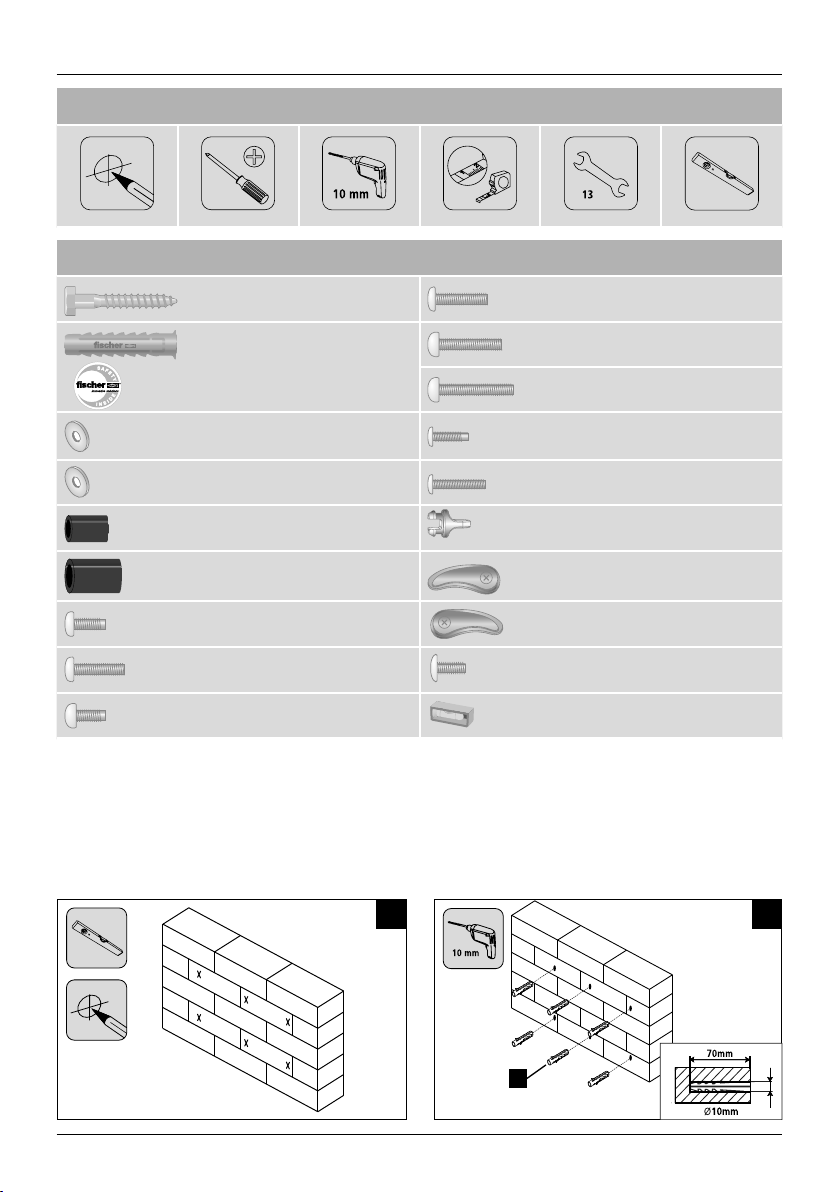

Installation kit
(A1) 8x63 (x6) (D2) M8x20 (x4)
(A2) Ø10x50 (6x) (D3) M8x30 (x4)
(D4) M8x45 (x4)
(A3) M8 (x6) (E1) M4x12 *
(B1) M6 (x4) (E2) M4x20 *
(B2) Ø8x10 (x4) (F1) (x1)
(B3) Ø8x20 (x4) (F2) (x1)
(C1) M6x12 (x4) (F3) (x1)
(C2) M6x20 (x4) (F4) M4x10 (x2)
(D1) M8x12 (x4) (F5) (x1)
Required tools
21
A2
*not included

7
8
11 12 13
9 10
OK NO
C1, C2, D1,D2, D3, D4
1
1
3
3
2
2
1
3
2
5
A3 F2
F4
B1
F1
B2, B3
F3
A1
3 4
6

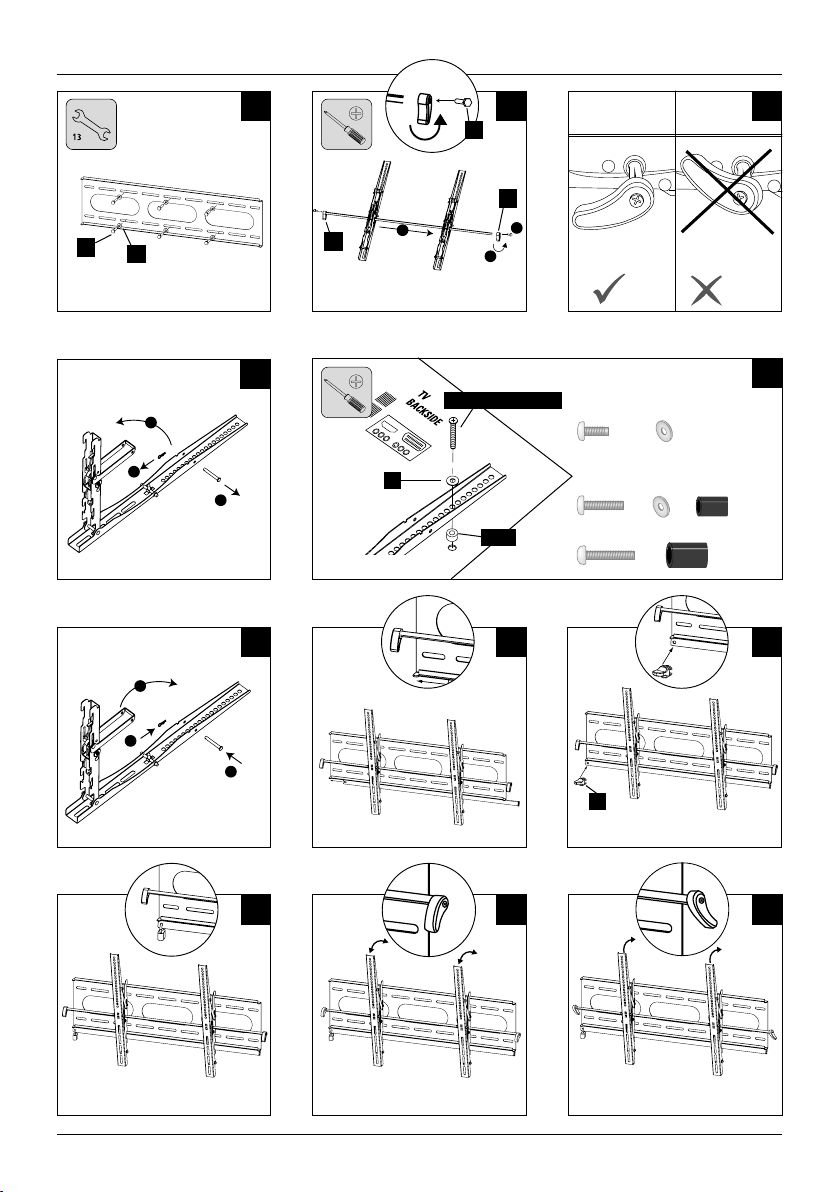

Optional: Sicherheitsschloss (nicht enthalten)
Optionally: safety lock (not included)
ungesicherte Position
unlocked Position
gesicherte Position
locked Position
Flat TV backside / ache TV-Rückseite
+
B1C1, D1, D4
Curved TV backside /gewölbte TV-Rückseite
++
+
B1 B2C2, D2, D4
B3D3, D4

2
GOperating instruction
Thank you for choosing aHama product.
Take your time and read the following instructions and information completely.Please keep
these instructions in asafe place for futurereference. If you sell the device, please pass
these operating instructions on to the new owner.
1. Explanation of Warning Symbols and Notes
Warning
This symbol is used to indicate safety instructions or to draw your attention to specic
hazards and risks.
Note
This symbol is used to indicate additional information or important notes.
2. Package Contents
•TV wall bracket
•TV support arms (2x)
•Safety rod
•Installation kit (see contents, Fig. 1)
•These operating instructions
Note
Please check that the installation kit is complete beforeinstalling the
bracket and ensurethat none of the parts arefaulty or damaged.
3. Safety Notes
Warning
•Given the multitude of terminal devices and wall structures available on the market,
the supplied mounting kit is unable to cover every option.
•It occasionally happens that the screws for attaching the terminal device to the wall
bracket aretoo long.
•Please note that the supplied wall plugs arefor use with concrete brick and solid
brick walls only.
•Read the operating instructions for your terminal device beforeattempting to mount
it. The instructions provide information about the type and measurements of suitable
fastening materials.
•If the supplied mounting kit does not contain suitable fastening materials for
mounting the terminal device, purchase these from aspecialised dealer.
•If the wall on which the bracket is to be mounted is made of different material types
and construction types to those specied, purchase suitable mounting materials from
aspecialised dealer.
•Never apply force during mounting. This can damage your end device or wall
bracket.
•If in doubt, have this product mounted by aqualied technician -donot attempt to
mount it yourself!
Note –Commercial use
•If the device is used commercially,increased duty of carerequirements apply.
•Therefore, please observe the accident prevention regulations of the German
employer’sliability insurance association for electrical systems and equipment.
Please also observe all accident prevention regulations from other applicable
employer’sliability insurance associations and accident insurance companies, as well
as any legal regulations applicable to the particular industry and/or location.
•The wall bracket must be installed by trained personnel or by aspecial technician,
especially when installed in schools, educational institutions, hobby/self-service
workshops or other publicly accessible institutions.
•Securethe product and the attached load against falling using suitable equipment
(e.g. an arresting cable) and in accordance with locally applicable regulations.
•We strongly recommend these additional safeguards even if they arenot legally
required.
•Have trained personnel carry out regular inspections to ensurethat the product is
securely installed, properly functioning and in acceptable condition (we recommend
inspections at least every 6months, or morefrequently if required for the particular
location) and then document these inspections.
•Do not mount the product above locations wherepersons might linger.
•Once you have mounted the product and the attached load, check that they are
suciently secureand safe to use.
•Youshould repeat this check at regular intervals (at least every three months).
•When doing so, ensurethat the product does not exceed its maximum permitted carrying
capacity and that no load exceeding the maximum permitted dimensions is attached.
•Make surethat the product is loaded symmetrically.
•Maintain thenecessarysafety clearance around theattachedload(depending on themodel).
•In the event of damage to the product, remove the attached load and stop using the
product.
4. Intended use and specifications
•The bracket is only intended for use within buildings.
•Use the bracket only for the intended purpose.
Maximum load bearing capacity: 75 kg
Screen size: 94,0 –160,0 cm (US: 37" –63")
Depth: 4,6 cm
Angle up to -20° (depends on the device)
Wall mounting plate dimensions: 85,0 x22,4 cm
Mounting holes: according to the VESA standard800x400
5. Installation requirements and installation
Note
•Only mount the TV wall bracket with the help of asecond person. Get the support
and help you need.
•Different end devices have different options for connecting cables and other devices.
Beforeinstallation, ensurethat the necessary connections will stillbeaccessible
after installation.
•The same mounting kit is included with all of our TV wall brackets. Depending on
the product and mounting type, you may not need to use the entiremounting kit.
Unneeded screws and other small parts may be left over,even if the wall bracket
is properly mounted. Keep these leftover parts with the operating instructions in a
safe place, just in case you might need them later on (e.g. should you move, sell the
product, mount the wall bracket in adifferent location, buy anew TV,etc).
Warning
•This product is suitable for wall mounting only.
•Beforeinstalling the bracket, ensurethat the wallonwhich the television is to be
mounted is suitable for the weight and make surethat no electrical wires, water,gas
or other lines arelocated at the installation location.
•Please note that the provided wall anchors areonly approved for concrete and solid
brick walls.
•Observe the other warnings and safety instructions.
•Proceed step-for-step in accordance with the illustratedinstallation instructions (Fig.1ff.).
Note
•Given the multitude of terminal devices available on the market, we cannot describe
all possible mounting options here.

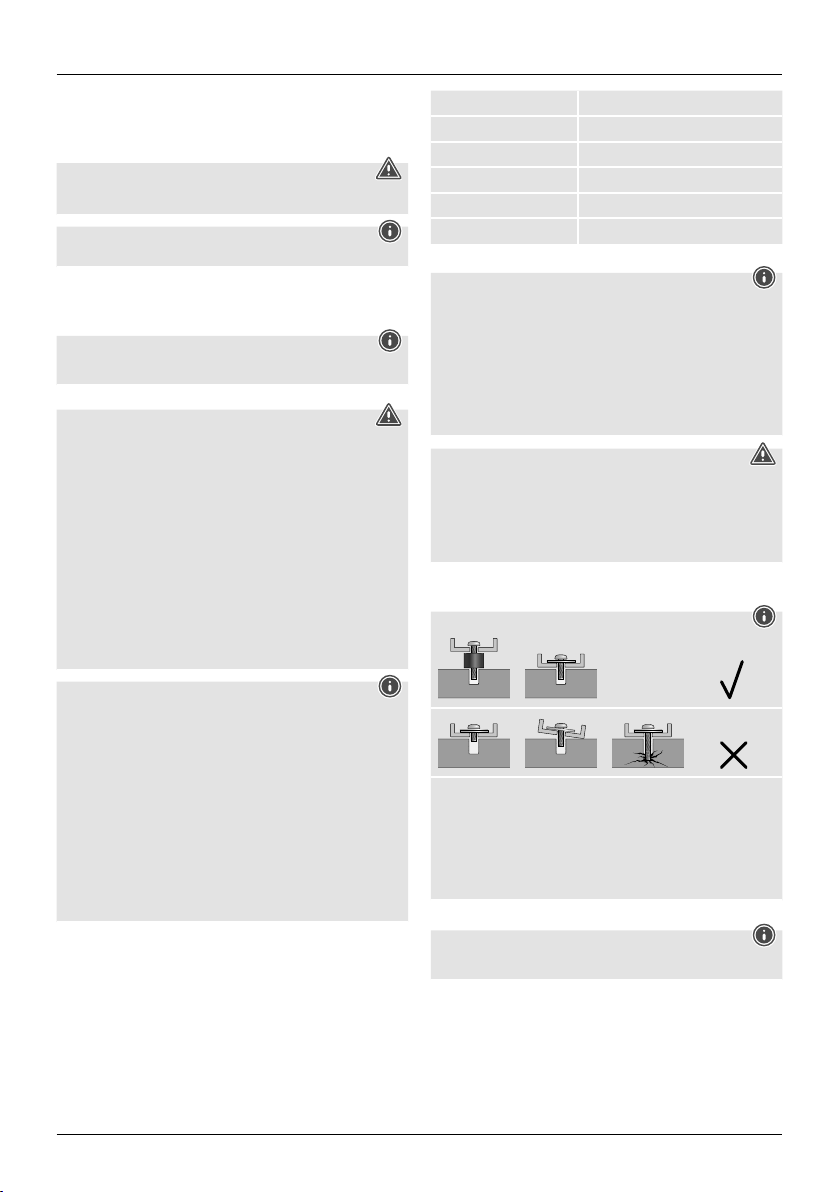

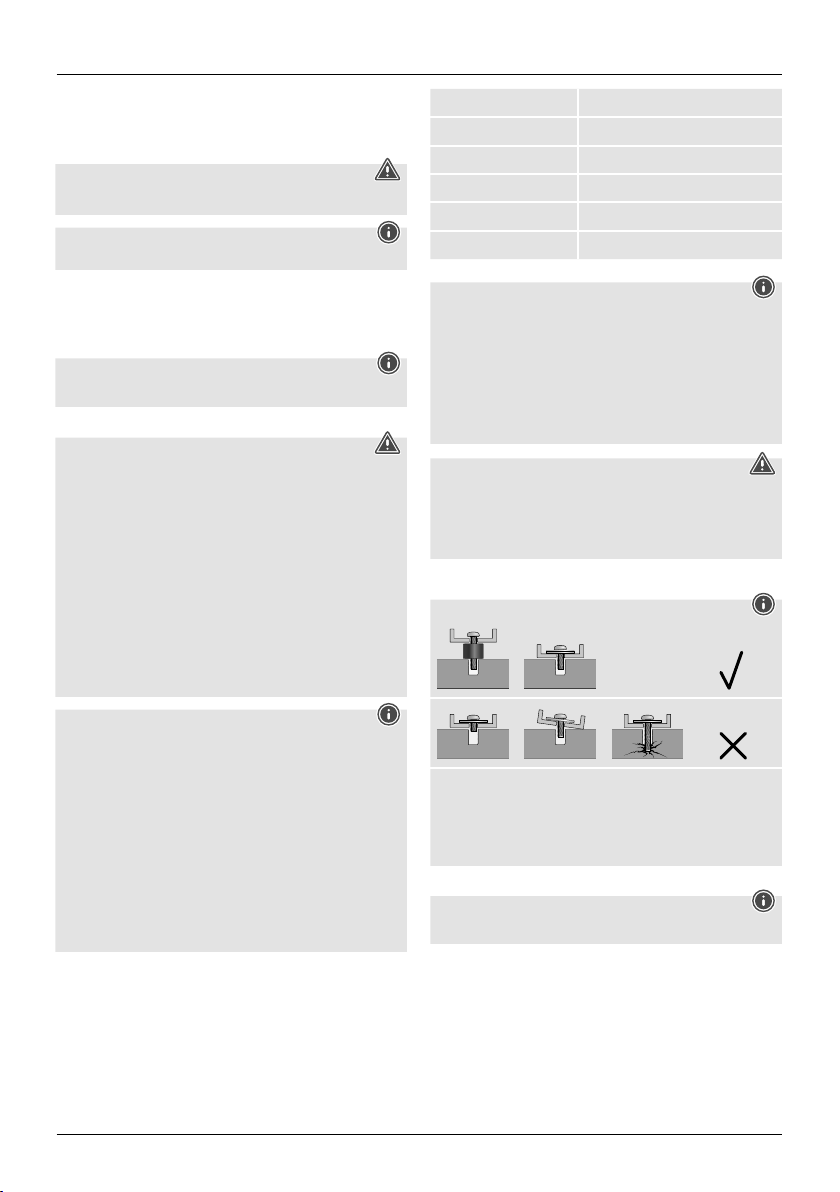

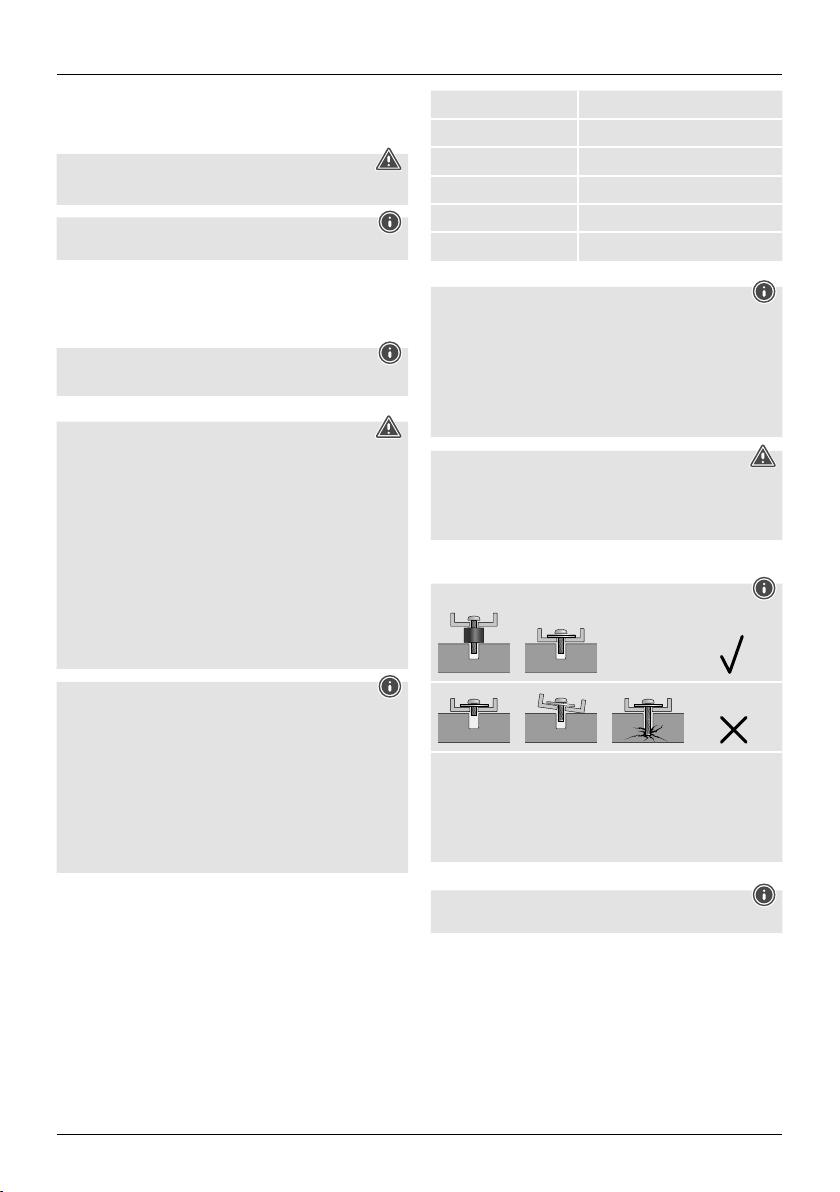

•Please ensurethat the bracket lays at and evenly on the back of the television.
•Use the enclosed spacer to even out any unevenness on the back of the television.
•Ensurethat all screws have the proper length and can be mounted until they are
hand-tight (see Fig. 7).
6. Setting and maintenance
Note
Only adjust the TV wall bracket with the help of asecond person. Get the support and
help you need.
•To adjust the tilt, turn the side handles upwards, set the desired tilt angle and turn the
handles back into their original position.
•Check that the bracket is secureand safe to use at regular intervals (at least every three
months). Only use water or standardhousehold cleaners for cleaning.
•Slide the metal rodbetween the wall plate and the carrying arms into the appropriate
guiding slots to securethe bracket.
7. Warranty Disclaimer
Hama GmbH &CoKG assumes no liability and provides no warranty for damage resulting
from improper installation/mounting, improper use of the product or from failuretoobserve
the operating instructions and/or safety notes.

3
DBedienungsanleitung
Vielen Dank, dass Sie sich für ein Hama Produkt entschieden haben!
Nehmen Sie sich Zeit und lesen Sie die folgenden Anweisungen und Hinweise zunächst
ganz durch. Bewahren Sie diese Bedienungsanleitung anschließend an einem sicheren Ort
auf,umbei Bedarf darin nachschlagen zu können. Sollten Sie das Gerät veräußern, geben
Sie diese Bedienungsanleitung an den neuen Eigentümer weiter.
1. Erklärung von Warnsymbolen und Hinweisen
Warnung
Wirdverwendet, um Sicherheitshinweise zu kennzeichnen oder um Aufmerksamkeit auf
besondereGefahren und Risiken zu lenken.
Hinweis
Wirdverwendet, um zusätzlich Informationen oder wichtige Hinweise zu kennzeichnen.
2. Packungsinhalt
•TV Wandhalterung
•TV Tragearme (2x)
•Sicherungsstange
•Montagesatz (Inhalt siehe Abb.1 )
•diese Bedienungsanleitung
Hinweis
Bitte prüfen Sie vor der Installation der Halterung den Montagesatz auf Vollständigkeit
und stellen Sie sicher,dass keine fehlerhaften oder beschädigten Teile enthalten sind.
3. Sicherheitshinweise
Warnung
•Bei der Vielfalt der auf dem Markt erhältlichen Endgeräte und Wandkonstruktionen
kann der beigelegte Montagesatz nicht alle Möglichkeiten abdecken.
•In seltenen Fällen kann es vorkommen, dass die Schrauben zur Anbringung des
Endgerätes an der Wandhalterung zu lang sind.
•Beachten Sie, dass die mitgelieferten Dübel nur für Beton- und Vollziegelwände
zugelassen sind.
•Lesen Sie vor der Montage die Bedienungsanleitung Ihres Endgerätes. Diese
gibt in der Regel Informationen über die Art und die Maße der geeigneten
Befestigungsmaterialien
•Beschaffen Sie sich geeignetes Befestigungsmaterial zur Montage des Endgerätes im
Fachhandel, sofern es kein Bestandteil des mitgelieferten Montagesatzes ist.
•Besorgen Sie sich geeignetes Montagematerial im Fachhandel bei anderen Material-
und Konstruktionsarten der für die Installation vorgesehenen Wand.
•Wenden Sie bei der Montage niemals Gewalt oder hohe Kräfte an. Dies kann Ihr
Endgerät oder die Wandhalterung beschädigen.
•Im Zweifel wenden Sie sich für die Montage dieses Produkts an dazu ausgebildete
Fachkräfte und versuchen Sie es nicht selbst!
Hinweis –gewerblicher Einsatz
•Im gewerblichen Einsatz gilt eine erhöhte Sorgfaltspicht.
•Beachten Sie daher die Unfallverhütungsvorschriften des Verbandes der
Berufsgenossenschaften für elektrische Anlagen und Betriebsmittel und alle
sonstigen auf das jeweilige Gewerbe und/oder den Einsatzort zutreffende
gesetzliche Regelungen, sowie alle Unfallverhütungsvorschriften der entsprechenden
Berufsgenossenschaften und Unfallversicherer!
•Die Montage der Wandhalterung hat durch geschultes Personal oder eine Fachkraft
zu erfolgen, insbesondereinSchulen, Ausbildungseinrichtungen, Hobby- und
Selbsthilfewerkstätten und öffentlich zugänglichen Einrichtungen.
•Sichern Sie das Produkt und die angebrachte Last zusätzlich -gemäß für den
Einsatzort zutreffenden Vorschriften -mit geeigneten Einrichtungen (z.B. Drahtseil)
gegen Herunterfallen. Ist dies nicht vorgeschrieben, empfehlen wir diese zusätzliche
Sicherung dennoch dringend.
•Führen Sie regelmäßig Prüfungen der sicheren Montage und Funktion, sowie des
ordnungsgemäßen Zustands des Produktes durch geeignetes, geschultes Personal
durch (Empfehlung mind. alle 6Monate oder öfter,wenn für den Einsatzort
entsprechend vorgeschrieben) und dokumentieren Sie die Prüfungen.
•Montieren Sie das Produkt nicht an Orten, unter denen sich Personen aufhalten könnten.
•Nach der Montage des Produktes und der daran befestigten Last sind diese auf
ausreichende Festigkeit und Betriebssicherheit zu überprüfen.
•Diese Prüfung ist in regelmäßigen Abständen zu wiederholen (mindestens vierteljährlich).
•Achten Sie darauf,dass die maximal zulässige Tragfähigkeit des Produktes nicht
überschritten wirdund keine Last angebracht wird, die die maximal zulässigen Maße
hierfür überschreitet.
•Achten Sie darauf das Produkt nicht asymmetrisch zu belasten.
•Halten Sie einen Sicherheitsabstand um die angebrachte Last ein (abhängig vom Modell).
•Entfernen Sie bei Beschädigungen des Produkts sofort die angebrachte Last und
benutzen Sie das Produkt nicht weiter.
4. Anwendungsbereich und Spezifikationen
•Die Halterung ist nur für den Gebrauch innerhalb von Gebäuden vorgesehen.
•Verwenden Sie die Halterung ausschließlich für den dazu vorgesehenen Zweck.
Maximale Tragekraft: 75 kg
Bildschirmdiagonale: 94,0 –160,0 cm (US: 37" –63")
Tiefe: 4,6 cm
Neigung: bis zu -20° (geräteabhängig)
Abmessung der Wandbe-
festigungsplatte: 85,0 x22,4 cm
Aufnahme: nach VESA-Standard800x400
5. Montagevorbereitung und Montage
Hinweis
•Montieren Sie die TV-Wandhalterung nur zu zweit! Holen Sie sich Unterstützung
und Hilfe!
•Unterschiedliche Endgeräte haben unterschiedliche Anschlussmöglichkeiten
für Verkabelung und weitereGeräte. Prüfen Sie vor der Installation, ob sich die
benötigten Anschlüsse nach der Montage noch erreichen lassen.
•Sie benötigen je nach Produkt und Montageart nicht den kompletten Montagesatz.
Es ist daher möglich, dass auch bei korrekter Montage nicht benötigte Schrauben
und andereKleinteile übrig bleiben. Bewahren Sie diese zusammen mit dieser
Bedienungsanleitung an einem sicheren Platz für einen späteren Gebrauch (Verkauf
des Produktes, Umzug, Umbau der Wandhalterung, neuer TV etc.) auf.
Warnung
•Dieses Produkt ist ausschließlich für die Montage an Wänden geeignet.
•Prüfen Sie unbedingt vor der Installation die Eignung der vorgesehenen Wand
für das anzubringende Gewicht und vergewissern Sie sich, dass sich an der
Montagestelle in der Wand keine elektrischen Leitungen, Wasser-, Gas- oder
sonstige Leitungen benden.
•Beachten Sie, dass die mitgelieferten Dübel nur für Beton- und Vollziegelwände
zugelassen sind.
•Beachten Sie die übrigen Warn- und Sicherheitshinweise.
•Gehen Sie Schritt für Schritt nach der bebilderten Montageanleitung vor (Abb. 1ff.).
Hinweis
•Bei der Vielfalt der auf dem Markt erhältlichen Endgeräte können nicht alle Varianten
der Montage beschrieben werden.
•Achten Sie darauf,dass die Halterung gerade und eben auf der Rückseite des
Fernsehgeräts auiegt.
•Nutzen Sie die beiliegenden Abstandhalter,umUnebenheiten der TV-Rückseite
auszugleichen.
•Beachten Sie, dass alle Schrauben die richtige Länge haben und handfest montiert
werden (siehe Abb. 7).
6. Einstellung &Wartung
Hinweis
Verstellen Sie die TV-Wandhalterung nur zu zweit! Holen Sie sich Unterstützung und
Hilfe!
•Für die Neigungseinstellung die seitlichen Griffe nach oben drehen, gewünschten
Neigungswinkel einstellen und Griffe zurückdrehen.
•Die Festigkeit und Betriebssicherheit sind in regelmäßigen Abständen (mindestens
vierteljährlich) zu überprüfen. Reinigung nur mit Wasser oder handelsüblichen
Haushaltsreinigern.
•Zur Sicherung den Metallstab zwischen Wandplatte und Tragearme in die dafür
vorgesehenen Führungsschlitzen schieben.
7. Haftungsausschluss
Die Hama GmbH &CoKG übernimmt keinerlei Haftung oder Gewährleistung für
Schäden, die aus unsachgemäßer Installation, Montage und unsachgemäßem Gebrauch
des Produktes oder einer Nichtbeachtung der Bedienungsanleitung und/oder der
Sicherheitshinweise resultieren.
