Hans Grohe AXOR Citterio 39740000 Manual

Citterio
39740000
DE Gebrauchsanleitung / Montageanleitung 2
FR Mode d'emploi / Instructions de montage 2
EN Instructions for use / assembly instructions 3
IT Istruzioni per l'uso / Istruzioni per Installazione 3
ES Modo de empleo / Instrucciones de montaje 4
NL Gebruiksaanwijzing / Handleiding 4
DK Brugsanvisning / Monteringsvejledning 5
PT Instruções para uso / Manual de Instalación 5
PL Instrukcja obsługi / Instrukcja montażu 6
CS Návod k použití / Montážní návod 6
SK Návod na použitie / Montážny návod 7
ZH 用户手册 / 组装说明 7
RU Руководство пользователя / Инструкция по
монтажу 8
HU Használati útmutató / Szerelési útmutató 8
FI Käyttöohje / Asennusohje 9
SV Bruksanvisning / Monteringsanvisning 9
LT Vartotojo instrukcija / Montavimo instrukcijos 10
HR Upute za uporabu / Uputstva za instalaciju 10
TR Kullanım kılavuzu / Montaj kılavuzu 11
RO Manual de utilizare / Instrucţiuni de montare 11
EL Οδηγίες χρήσης / Οδηγία συναρμολόγησης 12
SL Navodilo za uporabo / Navodila za montažo 12
ET Kasutusjuhend / Paigaldusjuhend 13
LV Lietošanas pamācība / Montāžas instrukcija 13
SR Uputstvo za upotrebu / Uputstvo za montažu 14
NO Bruksanvisning / Montasjeveiledning 14
BG Инструкция за употреба / Инструкция за
употреба 15
SQ Udhëzuesi i përdorimit / Udhëzime rreth
montimit 15
AR ﻊﻴﻤﺠﺘﻟا تﺎﻤﻴﻠﻌﺗ / ماﺪﺨﺘﺳﻻا ﻞﻴﻟد 16

2
 
Deutsch
 Sicherheitshinweise
Bei der Montage müssen zur Vermeidung von
Quetsch- und Schnittverletzungen Handschuhe
getragen werden.
Das Duschsystem darf nur zur Bade-, Hygiene- und
Körperreinigungszwecke eingesetzt werden.
Kinder, sowie Erwachsene mit körperlichen,
geistigen und / oder sensorischen Einschränkungen
dürfen das Duschsystem nicht unbeaufsichtigt
benutzen. Personen, die unter Alkohol- oder
Drogeneinfluss stehen, dürfen das Duschsystem nicht
benutzen.
Der Kontakt der Brausestrahlen mit empfindlichen
Körperstellen (z. B. Augen) muss vermieden werden.
Es muss ein ausreichender Abstand zwischen Brause
und Körper eingehalten werden.
Montagehinweise
Der beigepackte Filtereinsatz muss eingebaut werden,
um Schmutzeinspülungen aus dem Leitungsnetz zu
vermeiden. Schmutzeinspülungen können die Funktion
beeinträchtigen und/oder zu Beschädigungen an
Funktionsteilen der Brause führen, für hieraus ergebende
Schäden haftet Hansgrohe nicht.
Technische Daten
Betriebsdruck: max.0,6 MPa
Empfohlener Betriebsdruck: 0,2 – 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Heißwassertemperatur: max. 60°C

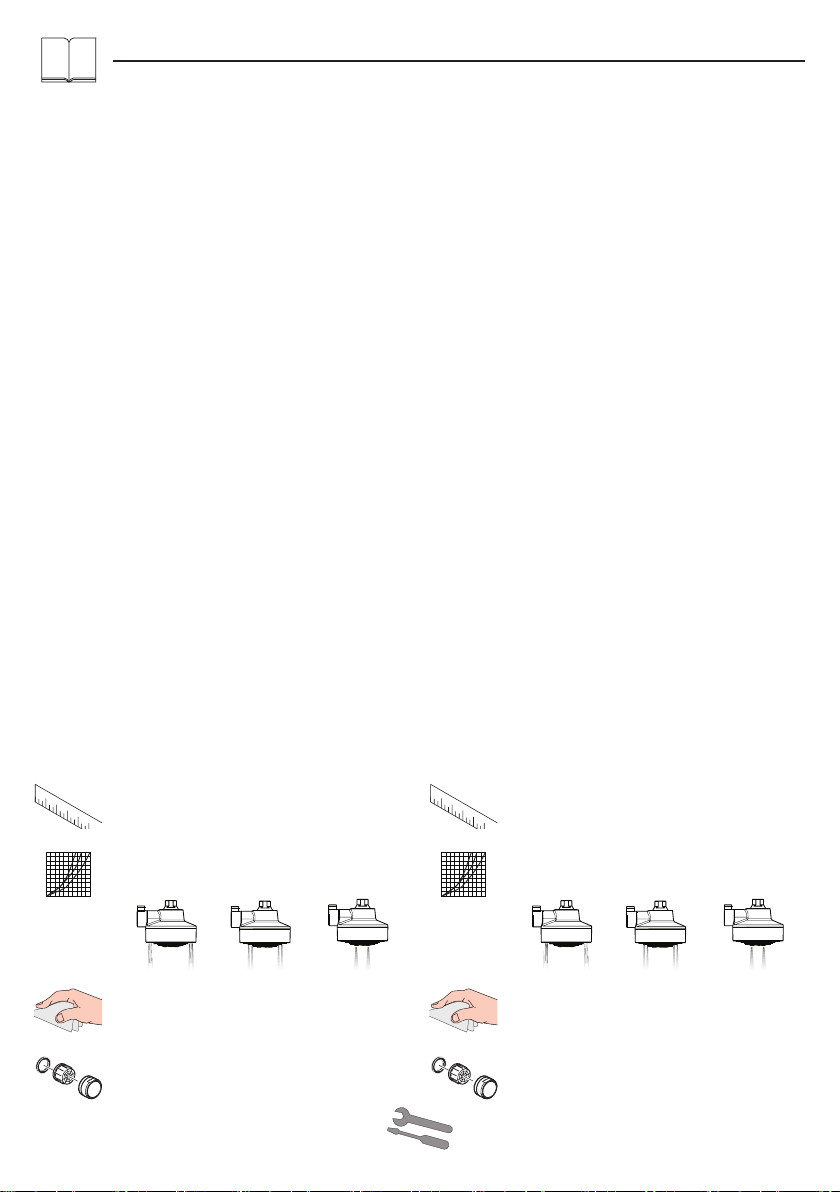

Symbolerklärung
Maße (siehe Seite 18)
Durchflussdiagramm (siehe Seite
18)
Reinigung (siehe Seite 19) und
beiliegende Broschüre
Serviceteile (siehe Seite 20)
Montage siehe Seite 17
Français
 Consignes de sécurité
Lors du montage, porter des gants de protection
pour éviter toute blessure par écrasement ou
coupure.
Le système de douche ne doit servir qu’à se laver et
à assurer l’hygiène corporelle.
Il est interdit aux enfants ainsi qu’aux adultes ayant
des insuffisantes physiques, psychiques et/ou
motoriques d’utiliser la douche sans surveillance. De
même, il est interdit à des personnes sous influence
d’alcool ou de drogues d’utiliser la douche.
Éviter le contact du jet de la douchette avec les
parties sensibles du corps (telles par ex. que les
yeux). Veiller à respecter un écart suffisant entre la
douchette et le corps
Instructions pour le montage
L’ élément-filtre, pièce jointe, doit être installé pour
éviter l’ infiltration d’ impuretés venant du réseau.
Ceux-ci pourraient influencer le fonctionnement de ce
produit et même endommager des pieces mobiles. Des
réclamations à la suite de l’usage de la pomme de
douche sans joint-tamis de hansgrohe ne peuvent pas
faire partie de notre garantie.
Informations techniques
Pression de service autorisée: max.0,6 MPa
Pression de service conseillée: 0,2 – 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Température d’eau chaude: max. 60°C

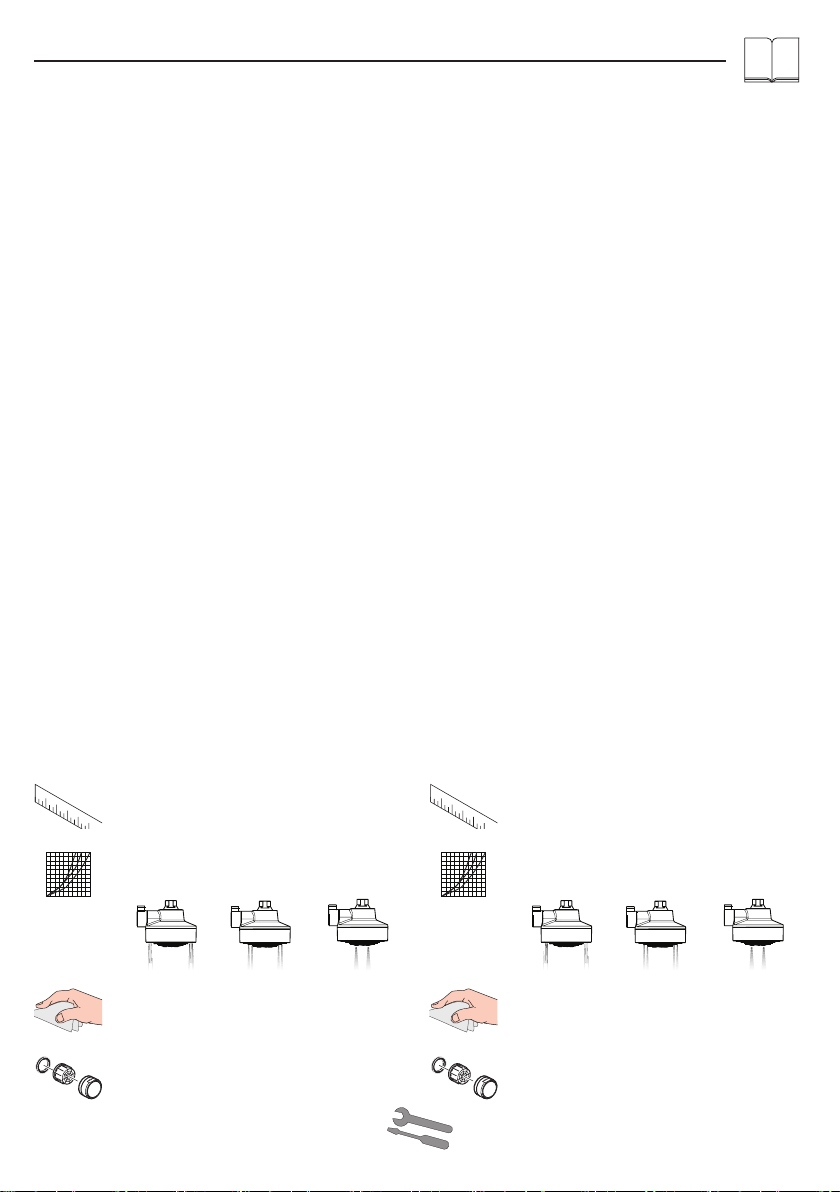

Description du symbole
Dimensions (voir page 18)
Diagramme du débit (voir page
18)
Nettoyage (voir page 19) et bro-
chure ci-jointe
Pièces détachées (voir pages 20)
Montage voir pages 17

3
 
English
 Safety Notes
Gloves should be worn during installation to prevent
crushing and cutting injuries.
The shower system may only be used for bathing,
hygienic and body cleansing purposes.
Children as well as adults with physical, mental and/
or sensoric impairments must not use this shower
system without proper supervision. Persons under
the influence of alcohol or drugs are prohibited from
using this shower system.
Do not allow the streams of the shower touch
sensitive body parts (such as your eyes). An
adequate distance must be kept between the shower
and you.
Installation Instructions
The filter insert must be use to protect the shower against
incoming dirt by pipework. Incoming dirt leads to defects
or/and can damage parts of the shower; such caused
faults voids all liability and guarantee claims.
Technical Data
Operating pressure: max.0,6 MPa
Recommended operating pressure: 0,2 – 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Hot water temperature: max. 60°C
Symbol description

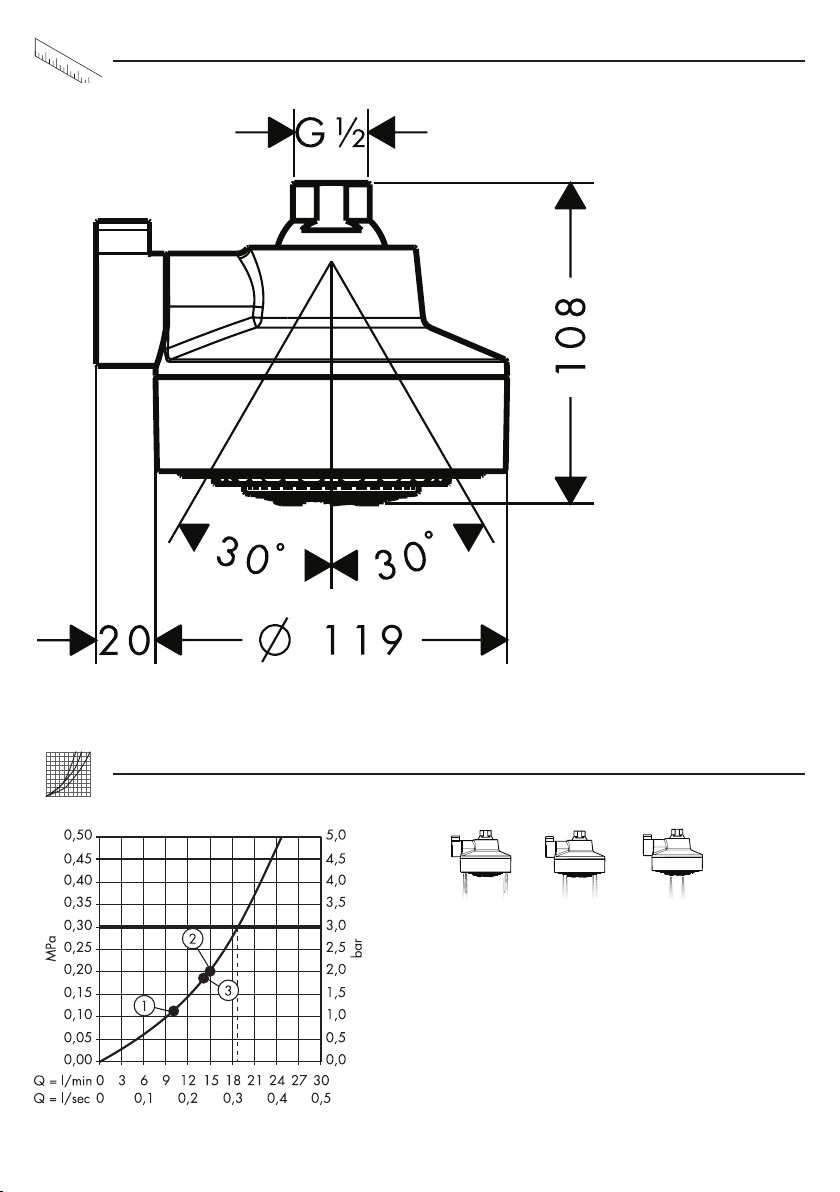

Dimensions (see page 18)
Flow diagram (see page 18)
Cleaning (see page 19) and en-
closed brochure
Spare parts (see page 20)
Assembly see page 17
Italiano
 Indicazioni sulla sicurezza
Durante il montaggio, per pevitare ferite da
schiacciamento e da taglio bisogna indossare guanti
protettivi.
Il sistema doccia deve essere utilizzato
esclusivamente per l’giene del corpo.
I bambini e gli adulti affetti da menomazioni fisiche,
psichiche e/osensoriali devono utilizzare il sistema
della doccia solo sotto la supervisione di unaa
persona responsabile.
Bisogna evitare il contatto fra il getto della doccia
e parti del corpo delicate (ad es. gli occhi). Fra
il soffione ed il corpo va mantenuta una distanza
sufficiente.
Istruzioni per il montaggio
Il filtro supplementare deve essere utilizzato per
proteggere la doccia dai depositi di calcare. Tali
impurita possono infatti causare difetti e/o danneggiare
parti della doccia; in questo caso la Hansgrohe non
risponde dei danni.
Dati tecnici
Pressione d’uso: max.0,6 MPa
Pressione d’uso consigliata: 0,2 – 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura dell’acqua calda: max. 60°C
Descrizione simbolo
Ingombri (vedi pagg. 18)
Diagramma flusso (vedi pagg.
18)
Pulitura (vedi pagg. 19) e brochure
allegata
Parti di ricambio (vedi pagg. 20)
Montaggio vedi pagg. 17

4
 
Español
 Indicaciones de seguridad
Durante el montaje deben utilizarse guantes para
evitar heridas por aplastamiento o corte.
El sistema de ducha solo debe ser utilizado para
fines de baño, higiene y limpieza corporal.
Niños, así como adultos con limitaciones corporales,
mentales y/o sensoriales no deben utilizar el
sistema de duchas sin vigilancia. Personas que se
encuentran bajo el efecto de alcohol o drogas, no
deben utilizar el sistema de duchas.
Debe evitarse el contacto del chorro del
pulverizador con partes sensibles del cuerpo (por
ej. ojos). Debe mantenerse una distancia suficiente
entre pulverizador y cuerpo.
Indicaciones para el montaje
La inserción del filtro debe usarse para proteger la
ducha de la suciedad proveniente de las tuberias. Debe
colocarse entre el flexo y la ducha mural. Infiltraciones
de suciedad deterioran el funcionamiento de la ducha
mural y pueden causar daños en el interior de la misma
que no están cubiertas por la garantía de Hansgrohe.
Datos técnicos
Presión en servicio: max.0,6 MPa
Presión recomendada en servicio: 0,2 – 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura del agua caliente: max. 60°C
Descripción de símbolos
Dimensiones (ver página 18)
Diagrama de circulación (ver
página 18)
Limpiar (ver página 19) y folleto
anexo
Repuestos (ver página 20)
Montaje ver página 17
Nederlands
 Veiligheidsinstructies
Bij de montage moeten ter voorkoming van knel- en
snijwonden handschoenen worden gedragen.
Het douchesysteem mag alleen voor het wassen,
hygiënische doeleinden en voor de lichaamreiniging
worden gebruikt.
Kinderen en volwassenen met lichamelijke,
geestelijke en/of sensorische beperkingen mogen
het douchesysteem niet zonder toezicht gebruiken.
Personen onder invloed van alcohol of drugs mogen
het douchesysteem niet gebruiken.
Het contact van de douchestraal met gevoelige
lichaamsdelen (bijv. ogen) moet worden voorkomen.
Er moet voldoende afstand tussen douche en
lichaam aangehouden worden.
Montage-instructies
De bijgeleverde filter moet ingebouwd worden om uit de
leidingen tegen te houden. Vuil uit de leidingen kan de
werking van de hoofddouche negatief beïnvloeden en/
of de hoofddouche beschadigen. Voor deze schade is
Hansgrohe niet verantwoordelijk.
Technische gegevens
Werkdruk: max. max.0,6 MPa
Aanbevolen werkdruk: 0,2 – 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatuur warm water: max. 60°C
Symboolbeschrijving
Maten (zie blz. 18)
Doorstroomdiagram (zie blz. 18)
Reinigen (zie blz. 19) en bij-
gevoegde brochure
Service onderdelen (zie blz. 20)
Montage zie blz. 17

5
 
Dansk
 Sikkerhedsanvisninger
Ved monteringen skal der bruges handsker for at
undgå kvæstelser og snitsår.
Brusersystemet må kun bruges til bade-, hygiejne og
rengøringsformål.
Børn som også voksne med fysiske, mentale og
/ eller sensoriske begrænsninger må ikke bruge
brusersystemet uden opsyn. Personer som er under
indflydelse af alkohol eller narkotika må ikke bruge
brusersystemet.
Bruserstrålens kontakt med sensitive områder (f.eks.
øjne) skal undgås. Der skal være en tilstrækkelig
afstand mellem bruseren og kroppen.
Monteringsanvisninger
Den vedlagte filterindsats skal monteres for at forhindre
at der kommer smuds i bruseren fra rørsystemet.
Indskyllet snavs kan have indflydelse på bruserens
funktion og/eller føre til beskadigelser på bruserens
funktionsdele.
Tekniske data
Driftstryk: max.0,6 MPa
Anbefalet driftstryk: 0,2 – 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Varmtvandstemperatur: max. 60°C
Symbolbeskrivelse
Målene (se s. 18)
Gennemstrømningsdiagram (se
s. 18)
Rengøring (se s. 19) og vedlagt
brochure
Reservedele (se s. 20)
Montering se s. 17
Português
 Avisos de segurança
Durante a montagem devem ser utilizadas luvas de
protecção, de modo a evitar ferimentos resultantes
de entalamentos e de cortes.
O sistema de duche só pode ser utilizado para fins
de higiene pessoal.
Crianças e adultos com deficiências motoras,
mentais e/ou sensoriais não podem utilizar o
sistema de duche sem monitorização. Pessoas que
estejam sob a influência de álcool ou drogas não
podem utilizar o sistema de duche.
Deve-se evitar o contacto dos jactos de água com
partes do corpo sensíveis (p. ex. olhos). É necessário
manter uma distância suficiente entre o chuveiro e
o corpo.
Avisos de montagem
O filtro de inserção deve ser utilizado para proteger o
chuveiro de areias e resíduos provenientes da tubagem.
Resíduos e areias podem danificar componentes, ou
provocar mau funcionamento do chuveiro; as avarias
assim provocadas anulam a nossa respons abilidade e
anulam a nossa garantia.
Dados Técnicos
Pressão de funcionamento: max.0,6 MPa
Pressão de func. recomendada: 0,2 – 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura da água quente: max. 60°C
Descrição do símbolo
Medidas (ver página 18)
Fluxograma (ver página 18)
Limpeza (ver página 19) e bro-
chura em anexo
Peças de substituição (ver página
20)
Montagem ver página 17

6
 
Polski
 Wskazówki bezpieczeństwa
Aby uniknąć zranień, takich jak zgniecenia
czy przecięcia, podczas montażu należy nosić
rękawice.
Prysznic może być używany tylko w celach kąpieli,
higieny i utrzymania czystości ciała.
Zarówno dzieci, jak i dorośli z fizycznymi,
psychicznymi i/lub sensorycznymi ograniczeniami
nie mogą korzystać z prysznica bez opieki.
Osoby znajdujące się pod wpływem alkoholu lub
narkotyków nie mogą korzystać z prysznica.
Należy unikać kontaktu strumienia wypływającego
z głowicy z wrażliwymi częściami ciała (np.
oczami). Należy zachowywać odpowiednią
odległość pomiędzy głowicą a ciałem.
Wskazówki montażowe
Dołożony do opakowania filtr musi zostać
zamontowany, jej zabezpieczeniu przed zabrudzeniami
z rur. Zanieczyszczenia mogą prowadzić do
nieprawidłowego działania prysznicu lub spowodować
jego uszkodzenie, za tak powstałe uszkodzenia
Hansgrohe nie przejmuje odpowiedzialności.
Dane techniczne
Ciśnienie robocze: maks.0,6 MPa
Zalecane ciśnienie robocze: 0,2 – 0,4 MPa
(1 MPa = 10 bary = 147 PSI)
Temperatura wody gorącej: maks. 60°C
Opis symbolu
Wymiary (patrz strona 18)
Schemat przepływu (patrz strona
18)
Czyszczenie (patrz strona 19) i
dołączona broszura
Części serwisowe (patrz strona
20)
Montaż patrz strona 17
Česky
 Bezpečnostní pokyny
Pro zabránění řezným zraněním a pohmožděninám
je nutné při montáži nosit rukavice.
Sprchový systém smí být používán pouze ke koupání
a za účelem tělesné hygieny.
Děti a dospělé osoby s tělesným, duševním a /
nebo smyslovým postižením nesmí sprchový systém
používat bez dozoru. Osoby pod vlivem alkoholu
nebo drog nesmí sprchový systém používat.
Je nutné zabránit kontaktu vodních paprsků sprchy
s měkkými částmi těla (např. očima). Je nutné
dodržovat dostatečný odstup mezi sprchou a tělem.
Pokyny k montáži
Do přívodu musí být zabudováno se sprchou dodávané
sítko, aby zachycovalo nečistoty vyplavené z vodovodní
sítě. Vyplavené nečistoty mohou ovlivnit funkci sprchy a
nebo mohou vést i k jejímu poškození. Na takto vzniké
škody se nevztahuje záruka firmy Hansgrohe.
Technické údaje
Provozní tlak: max.0,6 MPa
Doporučený provozní tlak: 0,2 – 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Teplota horké vody: max. 60°C
Popis symbolů
Rozmìry (viz strana 18)
Diagram průtoku (viz strana 18)
Čištění (viz strana 19) a přiložená
brožura
Servisní díly (viz strana 20)
Montáž viz strana 17

7
 
Slovensky
 Bezpečnostné pokyny
Pri montáži musíte nosiť rukavice, aby ste predišli
pomliaždeninám a rezným poraneniam.
Sprchovací systém sa smie používať len na kúpanie
a telesnú hygienu.
Sprchovací systém nesmú bez dozoru používať
deti, ako aj dospelé osoby s telesným, duševným a/
alebo zmyslovým postihnutím. Sprchovací systém
nesmú používať ani osoby, ktoré sú pod vplyvom
alkoholu alebo drog.
Vyhýbajte sa kontaktu vodného lúča sprchy s
citlivými miestami tela (napr. oči). Dodržiavajte
dostatočnú vzdialenosť medzi sprchou a telom.
Pokyny pre montáž
Do prívodu musí byt’ zabudované so sprchou dodávané
sítko, aby zachytilo nečistoty vyplavené z vodovodnej
siete. Vyplavené nečistoty môžou ovlivnit’ funkciu sprchy,
alebo spôsobit’ jej poškodenie. Na takto vzniknuté
škody sa nevzt’ahuje záruka firmy Hansgrohe.
Technické údaje
Prevádzkový tlak: max.0,6 MPa
Doporučený prevádzkový tlak: 0,2 – 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Teplota teplej vody: max. 60°C
Popis symbolov
Rozmery (viď strana 18)
Diagram prietoku (viď strana 18)
Čistenie (viď strana 19) a priložená
brožúra
Servisné diely (viď strana 20)
Montáž viď strana 17
中文
 安全技巧
装配时为避免挤压和切割受伤，必须戴上手
套。
淋浴系统只允许作为洗浴、卫生和洁身之用。
不得让儿童和肢体、精神和/或意识有障碍的
成人在不受监管的情况下使用淋浴系统。受酒
精或毒品影响的人员不得使用淋浴系统。
必须避免让身体敏感部位（如眼睛）接触到莲
蓬头喷水。必须保持莲蓬头与人头之间有足够
的距离。
安装提示
必须装上花洒所附带的滤柱密封垫， 以过滤管道
里的杂质污物。杂质污物会影响花洒的功能和/或
损坏花洒的功能部件，由此而产生 的产品损坏不
属于汉斯格雅的保修范围。
技术参数
工作压强： 最大0,6 MPa
推荐工作压强： 0,2 – 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
热水温度： 最大 60°C
符号说明
大小 (参见第 18 页)
流量示意图 (参见第 18 页)
清洗 (参见第 19 页) 并附有小手
册
备用零件 (参见第 20 页)
安装 参见第页 17

8
 
Русский
 Указания по технике безопасности
Во время монтажа следует надеть перчатки во
избежание прищемления и порезов.
Душевую систему разрешается использовать
только в гигиенических целях для принятия ванны
и личной гигиены.
Дети, а также взрослые с физическими,
умственными и/или сенсорными недостатками
должны пользоваться душевой системой только
под присмотром. Запрещается пользоваться
душевой системой в состоянии алкогольного или
наркотического опьянения.
Не допускайте попадания струи воды из
разбрызгивателя на чувствительные части тела
(например, на глаза). Разбрызгиватель следует
устанавливать на достаточном расстоянии от тела.
Указания по монтажу
Для предотворащения попадания частиц грязи
из водопроводной сети необходимо установить
фильтр, прилагаемый к ручному душу. Частицы
грязи могут нарушить отдельные функции и/или
привести к повреждению функциональных деталей
ручного душа, Hansgrohe не несет ответственность за
повреждения вследствие отсутствия фильтра.
Технические данные
Рабочее давление: не более.0,6 МПа
Рекомендуемое рабочее давление: 0,2 – 0,4 МПа
(1 МПа = 10 bar = 147 PSI)
Температура горячей воды: не более. 60°C
Описание символов
Размеры (см. стр. 18)
Схема потока (см. стр. 18)
Очистка (см. стр. 19) и
прилагаемая брошюра
Κомплеκт (см. стр. 20)
Монтаж см. стр. 17
Magyar
 Biztonsági utasítások
A szerelésnél a zúzódások és vágási sérülések
elkerülése érdekében kesztyűt kell viselni.
A zuhanyrendszert csak fürdéshez, mosakodáshoz
és egészségügyi tisztálkodáshoz szabad használni.
Gyermekek, valamint testileg, szellemileg fogyatékos
vagy érzékelésben korlátozott személyek nem
használhatják felügyelet nélkül a zuhanyrendszert.
Alkohol és kábítószer befolyása alatt álló személyek
nem használhatják a zuhanyrendszert.
Kerülni kell a zuhanysugár érintkezését érzékeny
testrészekkel (pl. szemek). Be kell tartani a megfelelő
távolságot a zuhanyfej és a test között.
Szerelési utasítások
A kézi zuhanyhoz csomagolt szűrőtömítést be kell
szerelni a vízhálózatból származó szennyeződések
kiküszöbölésére. A beáramló szennyeződések
akadályozhatják és / vagy teljesen tönkre is tehetik
a zuhany funkcióit. Az ezekből adódó károkért a
Hansgrohe nem felel.
Műszaki adatok
Üzemi nyomás: max.0,6 MPa
Ajánlott üzemi nyomás: 0,2 – 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Forróvíz hőmérséklet: max. 60°C
Szimbólumok leírása
Méretet (lásd a 18. oldalon)
Átfolyási diagramm (lásd a 18.
oldalon)
Tisztítás (lásd a 19. oldalon) és
mellékelt brossúrával
Tartozékok (lásd a 20. oldalon)
Szerelés lásd a oldalon 17

9
 
Suomi
 Turvallisuusohjeet
Asennuksessa on käytettävä käsineitä puristumien ja
viiltojen aiheuttamien tapaturmien estämiseksi.
Suihkujärjestelmää saa käyttää ainoastaan kylpy-,
hygienia- ja puhdistustarkoituksiin.
Lapset ja ruumiillisesti, henkisesti ja/tai
aistillisesti rajoittuneet aikuiset eivät saa käyttää
suihkujärjestelmää ilman valvontaa. Alkoholin tai
huumeiden vaikutuksessa olevat henkilöt eivät saa
käyttää suihkujärjestelmää.
Suihkuveden kontaktia herkkien ruumiinosien (esim.
silmien) kanssa on vältettävä.Suihkun ja vartalon
välissä on oltava riittävä väli.
Asennusohjeet
Käsisuihkun mukana toimitettu sihtitiiviste on asennettava
paikalleen, jotta lian huuhtoutuminen vesijohtoverkostosta
käsisuihkuun estyy. Huuhtoutuvat likahiukkaset voivat
häiritä suihkun toimintaa tai vahingoittaa toimintaosia,
Hansgrohe ei vastaa tästä aiheutuneista vahingoista.
Tekniset tiedot
Käyttöpaine: maks.0,6 MPa
Suositeltu käyttöpaine: 0,2 – 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Kuuman veden lämpötila: maks. 60°C
Merkin kuvaus
Mitat (katso sivu 18)
Virtausdiagrammi (katso sivu 18)
Puhdistus (katso sivu 19) ja oheinen
esite
Varaosat (katso sivu 20)
Asennus katso sivu 17
Svenska
 Säkerhetsanvisningar
Handskar ska bäras under monteringsarbetet så att
man kan undvika kläm- och skärskadorgen werden.
Duschsystemet får bara användas till kroppshygien
med bad och dusch.
Barn samt vuxna med fysiska, psykiska eller
sensoriska funktionshinder får inte använda
duschsystemet ensamma. Personer som är
påverkade av alkohol- eller droger får inte använda
duschsystemet.
Undvik att rikta duschstrålarna mot känsliga
kroppsdelar (t. ex. ögonen. Det måste finnas ett
tillräckligt stort avstånd mellan duschen och kroppen.
Monteringsanvisningar
Silpackningen som följer med duschen måste monteras
för att undvika att smuts från ledningsnätet tränger in.
Smuts som spolas in kan påverka funktionerna och/eller
leda till skador på funktionsdelar i duschen. Hansgrohe
frånsäger sig allt ansvar för skador som kan härledas till
detta.
Tekniska data
Driftstryck: max.0,6 MPa
Rek. driftstryck: 0,2 – 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Varmvattentemperatur: max. 60°C
Symbolförklaring
Måtten (se sidan 18)
Flödesschema (se sidan 18)
Rengöring (se sidan 19) och med-
följande broschyr
Reservdelar (se sidan 20)
Montering se sidan 17

10
 
Lietuviškai
 Saugumo technikos nurodymai
Apsaugai nuo užspaudimo ir įsipjovimo montavimo
metu mūvėkite pirštines.
Dušo sistema turi būti naudojama tik kūno higienai ir
švarai palaikyti.
Dušo sistema uždrausta naudotis vaikams, taip pat
suaugusiems su fizine, dvasine negale ir (arba)
sensorikos sutrikimais. Dušo sistema taip pat
uždrausta naudotis asmenims, apsvaigusiems nuo
alkoholio arba narkotikų.
Būtina vengti dušo vandens srovės kontakto su
jautriomis kūno vietomis (pvz., akimis). Todėl būtina
laikytis tinkamu atstumu nuo dušo.
Montavimo instrukcija
Tinklelis, kuris yra rankų dušass pakuotėje, privalo būti
įstatytas, kad būtų apsaugota nuo išorės nešvarumų.
Nešvarumai gali pakenkti rankų dušass funkcionalumui
ir (arba) sugadinti rankų dušass funkcines dalis. Tokiu
atveju “”Hansgrohe”” atsakomybės neprisiima.
Techniniai duomenys
Darbinis slėgis: ne daugiau kaip0,6 MPa
Rekomenduojamas slėgis: 0,2 – 0,4 MPa
(1 MPa = 10 barų = 147 PSI)
Karšto vandens temperatūra: ne daugiau kaip 60°C
Simbolio aprašymas
Išmatavimai (žr. psl. 18)
Pralaidumo diagrama (žr. psl.
18)
Valymas (žr. psl. 19) ir pridedama
brošiūra
Atsarginės dalys (žr. psl. 20)
Montavimas žr. psl. 17
Hrvatski
 Sigurnosne upute
Prilikom montaže se radi sprječavanja prignječenja i
posjekotina moraju nositi rukavice.
Sustav tuša se smije primjenjivati samo za kupanje,
tuširanje i osobnu higijenu.
Djeca, kao i tjelesno, mentalno i/ili senzorno
hendikepirane odrasle osobe ne smiju se koristiti
sustavom tuša bez nadzora. Osobe koje su pod
utjecajem alkohola ili droga ne smiju se koristiti
sustavom tuša.
Mora se izbjegavati kontakt mlaza iz tuša s
osjetljivim dijelovima tijela (npr. očima). Tijelo
korisnika mora biti dovoljno udaljeno od tuša.
Upute za montažu
Tuš je prikladan za uporabu u kombinaciji sa
elektroničkim protočnim bojlerom.
Tehnički podatci
Najveći dopušteni tlak: tlak0,6 MPa
Preporučeni tlak: 0,2 – 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura vruće vode: tlak 60°C
Opis simbola
Mjere (pogledaj stranicu 18)
Dijagram protoka (pogledaj
stranicu 18)
Čišćenje (pogledaj stranicu 19) i
priložena brošura
Rezervni djelovi (pogledaj stran-
icu 20)
Sastavljanje pogledaj
stranicu 17

11
 
Türkçe
 Güvenlik uyarıları
Montaj esnasında ezilme ve kesilme gibi
yaralanmaları önlemek için eldiven kullanılmalıdır.
Duş sistemi yalnızca banyo, hijyen ve beden
temizliği amaçları doğrultusunda kullanılabilir.
Bedensel, ruhsal ve/veya sensörik engelli çocuk
ve yetişkinler gözetimsiz olarak duş sistemini
kullanmamalıdırlar. Alkol veya uyuşturucu etkisinde
olanlar duş sistemini kullanmamalıdır.
Püskürtme başlıklarının hassas organlara teması (örn.
gözler) önlenmelidir. Püskürtücü ile beden arasında
yeterli mesafe bırakılmalıdır.
Montaj açıklamaları
El duşu kafasına eklenmiş olan süzgeç contası, boru
şebekesinden sızan kirlerin önüne geçmek için,
yerine monte edilmelidir. İçeri sızan bu kirler duşun
fonksiyonunu sekteleyebilir ve/veya duşun fonksiyon
parçaları üzerinde hasarlara sebep olabilir, bu yüzden
meydana gelen hasarlardan Hansgrohe sorumlu
tutulamaz.
Teknik bilgiler
İşletme basıncı: azami0,6 MPa
Tavsiye edilen işletme basıncı: 0,2 – 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Sıcak su sıcaklığı: azami 60°C
Simge açıklaması
Ölçüleri (bakınız sayfa 18)
Akış diyagramı (bakınız sayfa 18)
Temizleme (Bakınız sayfa 19) ve
birlikte verilen broşür
Yedek Parçalar (Bakınız sayfa 20)
Montajı bakınız sayfa 17
Română
 Instrucţiuni de siguranţă
La montare utilizaţi mănuşi pentru evitarea
contuziunilor şi tăierii mâinilor.
Sistemul de duş poate fi utilizat doar pentru
spălarea, menţinerea igienei şi curăţarea corpului.
Copiii şi adulţii cu dizabilităţi corporale, mintale
şi senzoriale nu pot utiliza sistemul de duş
nesupravegheaţi. De asemenea este interzisă
utilizarea sistemului de duş de către persoane, care
se află sub influenţa alcoolului sau a drogurilor.
Evitaţi contactul jetului de apă cu părţile de corp
sensibile (de ex. ochii). Ţineţi duşul la o distanţă
corespunzătoare de corp.
Instrucţiuni de montare
Montaţi garnitura de filtru livrată împreună cu capătul de
duş de mână pentru evitarea pătrunderii impurităţilor din
reţeaua de alimentare. Impurităţile pătrunse pot influenţa
funcţionarea aparatului şi/sau provoca deteriorarea
capătului de duş. Garanţia nu acoperă aceste daune.
Date tehnice
Presiune de funcţionare: max.0,6 MPa
Presiune de funcţionare recomandată: 0,2 – 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura apei calde: max. 60°C
Descrierea simbolurilor
Dimensiuni (vezi pag. 18)
Diagrama de debit (vezi pag. 18)
Curăţare (vezi pag. 19) şi broşura
alăturată
Piese de schimb (vezi pag. 20)
Montare vezi pag. 17

12
 
Ελληνικά
 Υποδείξεις ασφαλείας
Για να αποφύγετε τραυματισμούς κατά τη
συναρμολόγηση πρέπει να φοράτε γάντια.
Το σύστημα ντους επιτρέπεται να χρησιμοποιείται
μόνο σαν μέσο λουτρού, υγιεινής και καθαρισμού
του σώματος.
Παιδιά ή ενήλικες με μειωμένες σωματικές, διανοητικές
και/ή αισθητήριες ανεπάρκειες δεν επιτρέπεται να
χρησιμοποιούν το σύστημα ντους χωρίς επιτήρηση.
Άτομα υπό την επήρεια οινοπνεύματος ή ναρκωτικών
δεν επιτρέπεται να χρησιμοποιούν σε καμία
περίπτωση το
Η επαφή δέσμης νερού του ντους με ευαίσθητες
περιοχές του σώματος (π.χ. μάτια) πρέπει να
αποφεύγεται. Διατηρείτε επαρκή απόσταση ανάμεσα
στο ντους και το σώμα.
Οδηγίες συναρμολόγησης
Πρέπει να εγκατασταθεί το παρέμβυσμα φίλτρου που
συνοδεύει τον καταιονιστήρα κατά τέτοιο τρόπο, ώστε να
αποφεύγονται ρύποι που προέρχονται από το δίκτυο
ύδρευσης. Οι ρύποι από το δίκτυο ύδρευσης μπορούν να
επηρεάσουν αρνητικά και/ ή να προξενήσουν ζημία στα
λειτουργικά τμήματα του καταιονιστήρα (ντους). Τέτοιου
είδους ζημίες δεν καλύπτονται από την εγγύηση Hansgrohe.
Τεχνικά Χαρακτηριστικά
Λειτουργία πίεσης: έως0,6 MPa
Συνιστώμενη λειτουργία πίεσης: 0,2 – 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Θερμοκρασία ζεστού νερού: έως 60°C
Περιγραφή συμβόλων
Διαστάσεις (βλ. σελίδα 18)
Διάγραμμα ροής (βλ. σελίδα 18)
Καθαρισμός (βλ. σελίδα 19) και
συνημμένο φυλλάδιο
Ανταλλακτικά (βλ. σελίδα 20)
Συναρμολόγηση βλ.
Σελίδα 17
Slovenski
 Varnostna opozorila
Pri montaži je treba nositi rokavice, da se preprečijo
poškodbe zaradi zmečkanja ali urezov.
Sistem za prhanje se sme uporabljati le z namenom
umivanja, vzdrževanja higiene in telesne nege.
Otroci kot tudi odrasle osebe z omejenimi telesnimi,
duševnimi in/ali senzoričnimi sposobnostmi ne smejo
nenadzorovano uporabljati sistema za prhanje.
Osebe, ki so pod vplivom alkohola ali drog, sistema
za prhanje ne smejo uporabljati.
Éviter le contact du jet de la douchette avec les
parties sensibles du corps (telles par ex. que les
yeux). Veiller à respecter un écart suffisant entre la
douchette et le corps
Navodila za montažo
Filter, ki je priložen ročni prhi, je potrebno vgraditi, da
prho zaščitimo pred umazanijo iz vodovodne napeljave.
Umazanija lahko okvari ali poškoduje dele ročne prhe.
Za tako nastalo škodo Hansgrohe ne odgovarja.
Tehnični podatki
Delovni tlak: maks.0,6 MPa
Priporočeni delovni tlak: 0,2 – 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura tople vode: maks. 60°C
Opis simbola
Mere (Glejte stran 18.)
Diagram pretoka (Glejte stran
18.)
Čiščenje (glejte stran 19) in
priložena brošura
Rezervni deli (glejte stran 20)
Montaža glejte stran 17

13
 
Estonia
 Ohutusjuhised
Kandke paigaldamisel muljumis- ja lõikevigastuste
vältimiseks kindaid.
Dušisüsteemi tohib kasutada ainult pesemis-,
hügieeni- ja kehapuhastamiseesmärkidel.
Lapsed, samuti kehaliste, vaimsete või
tajupiirangutega täiskasvanud ei tohi dušisüsteemi
järelvalveta kasutada. Alkoholi või narkootikumide
mõju all olevad isikud ei tohi dušisüsteemi kasutada.
Duši veejoad ei tohi kokku puutuda tundlike
kehaosadega (nt silmad). Jätke duši ja keha vahele
piisav vahe.
Paigaldamisjuhised
Kaitsmaks dušši torust tuleva mustuse eest, on vaja
paigaldada dušiga kaasasolev mustusesõel. Sissetulev
mustus võib funktsioneerimist kahjustada ja/või rikkuda
duši detaile. Sellest tulenevate kahjude eest Hansgrohe
ei vastuta.
Tehnilised andmed
Töörõhk maks.0,6 MPa
Soovitatav töörõhk: 0,2 – 0,4 MPa
(1 MPa = 10 baari = 147 PSI)
Kuuma vee temperatuur: maks. 60°C
Sümbolite kirjeldus
Mõõtude (vt lk 18)
Läbivooludiagramm (vt lk 18)
Puhastamine (vt lk 19) ja kaasa-
solev brošüür
Varuosad (vt lk 20)
Paigaldamine vt lk 17
Latvian
 Drošības norādes
Montāžas laikā, lai izvairītos no saspiedumiem un
iegriezumiem, nepieciešams nēsāt cimdus.
Šo dušas sistēmu drīkst izmantot tikai, lai mazgātos,
higiēnai un ķermeņa tīrīšanai.
Bērni, kā arī pieaugušie ar fiziskiem, garīgiem un
/ vai sensoriskiem ierobežojumiem nedrīkst lietot
šo dušas sistēmu bez uzraudzības. Personas, kas
atrodas alkohola vai narkotisko vielu iespaidā,
nedrīkst lietot šo dušas sistēmu.
Nepieciešams izvairīties no dušas strūklas tieša
kontakta ar jutīgām ķermeņa daļām (piem., acīm).
Nepieciešams ievērot pietiekošu attālumu starp dušu
un ķermeni.
Norādījumi montāžai
Jāiemontē dušas komplektā esošais filtrs, lai novērstu
netīrumu ieplūšanu no ūdens vada. Ieskalotie netīrumi
var traucēt dušas funkciju un / vai arī izraisīt rokas dušas
daļu bojājumus, par kuriem Hansgrohe nenes atbildību.
Tehniskie dati
Darba spiediens: maks.0,6 MPa
Ieteicamais darba spiediens: 0,2 – 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Karstā ūdens temperatūra: maks. 60°C
Simbolu nozīme
Izmērus (skat. 18. lpp.)
Caurplūdes diagramma (skat.
18. lpp.)
Tīrīšana (skat. 19. lpp.) un klāt piev-
ienotais buklets
Rezerves daļas (skat. 20. lpp.)
Montāža skat. lpp. 17

14
 
Srpski
 Sigurnosne napomene
Prilikom montaže se radi sprečavanja prignječenja i
posekotina moraju nositi rukavice.
Sistem tuša sme da se koristi samo za kupanje,
tuširanje i ličnu higijenu.
Deca, kao i telesno, mentalno i/ili senzorno
hendikepirane odrasle osobe ne smeju da koriste
sistem tuša bez nadzora. Osobe koje su pod
uticajem alkohola ili droga ne smeju da koriste
sistem tuša.
Mora se izbegavati kontakt mlaza iz tuša sa
osetljivim delovima tela (npr. očima). Telo korisnika
mora biti na dovoljnom odstojanju od tuša.
Instrukcije za montažu
Obavezno ugradite mrežicu (A) upakovanu s tušem,
čime sprečavate ulazak prljavštine iz vodovoda.
Prljavština može dovesti do delimičnog ili potpunog
oštećenja delova tuša. Za eventualna oštećenja
uzrokovana prljavštinom proizvođač Hansgrohe nije
odgovoran.
Tehnički podaci
Radni pritisak: maks.0,6 MPa
Preporučeni radni pritisak: 0,2 – 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura vruće vode: maks. 60°C
Opis simbola
Mere (vidi stranu 18)
Dijagram protoka (vidi stranu 18)
Čišćenje (vidi stranu 19) i priložena
brošura
Rezervni delovi (vidi stranu 20)
Montaža vidi stranu 17
Norsk
 Sikkerhetshenvisninger
Bruk hansker under montasjen for å unngå klem- og
kuttskader.
Dusjsystemet skal kun brukes for bade-, hygiene- og
kroppsrengjøringsformål.
Barn og voksne med fysiske og psykiske og/eller
sensoriske handicap skal ikke bruke dusjsystemet
uten oppsyn. Personer som er påvirket av alkohol
eller narkotika skal ikke bruke dusjsystemet.
Dusjstrålen skal ikke komme i kontakt med ømfintlige
kroppsdeler (f.eks. øynene). Overhold en tilstrekkelig
avstand mellom dusjen og kroppen.
Montagehenvisninger
Medlevert filterinnsats skal bygges inn for å unngå
smussinnspylinger fra ledningsnettet. Smussinnspylinger
kan påvirke funksjonen negativt og/eller medføre skader
på dusjens funksjonsdeler. For skader som resulteres av
dette påtar seg Hansgrohe inget ansvar.
Tekniske data
Driftstrykk maks.0,6 MPa
Anbefalt driftstrykk: 0,2 – 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Varmtvannstemperatur maks. 60°C
Symbolbeskrivelse
Mål (se side18)
Gjennomstrømningsdiagram
(se side18)
Rengjøring (se side 19) og vedlagt
brosjyre
Servicedeler (se side 20)
Montasje se side 17

15
 
БЪЛГАРСКИ
 Указания за безопасност
При монтажа трябва да се носят ръкавици, за да
се избегнат наранявания поради притискане
или порязване.
Позволено е използването на системата на душа само
за къпане, хигиена и цели на почистване на тялото.
Не е позволено деца, както и възрастни
с физически, умствени и / или сензорни
ограничения да използват системата на душа
без надзор. Не е позволено използването на
системата на душа от лица, употребили алкохол
или дрога.
Трябва да се избягва контакта на струите на
разпръсквателя с чувствителни части на тялото
(напр. очите). Между разпръсквателя и тялото
трябва да се спазва достатъчно разстояние.
Указания за монтаж
Приложената в опаковката филтърна вложка трябва
да се монтира, за да се избегне натрупване на
замърсявания от водопроводната мрежа. Натрупването
на замърсявания може да наруши функцията и/или
да доведе до увреждания на функционалните части
на разпръсквателя, Hansgrohe не носи отговорност за
получилите се по този начин щети.
Технически данни
Работно налягане: макс.0,6 МПа
Препоръчително работно налягане: 0,2 – 0,4 МПа
(1 МПа = 10 bar = 147 PSI)
Температура на горещата вода: макс. 60°C
Описание на символите
Размери (вижте стр. 18)
Диаграма на потока (вижте стр.
18)
Почистване (вижте стр. 19) и
приложена брошура
Сервизни части (вижте стр. 20)
Монтаж вижте стр. 17
Shqip
 Udhëzime sigurie
Për të evituar lëndimet e pickimeve ose të prerjeve
gjatë procesit të montimit duhet që të vishni doreza.
Sistemi i dushit duhet të përdoret vetëm qëllimet e
banjave, të higjienës dhe të larjes së trupit.
Fëmijët dhe të rriturit me aftësi të kufizuara fizike,
mendore dhe/ose ndijuese nuk duhet ta përdorin
sistemin e dushit pa qenë nën mbikëqyrje. Personat
që janë nën ndikimin e drogave ose të alkoolit nuk
duhet ta përdorin sistemin e dushit.
Kontakti i valëve të dushit me pjesët e ndjeshme të
trupit (p.sh. me sytë) duhet që të shmanget. Midis
dushit dhe trupit duhet që të mbahet një distancë e
mjaftueshme.
Udhëzime për montimin
Filtri i bashkëngjitur duhet montuar për të evituar thithjen
e ndotjeve nga rrjeti i ujësjellësit. Papastërtitë mund të
dëmtojnë pjesë funksionale të dorezës. Hansgrohe nuk
merr përgjegjësinë për dëmet e shkaktuara në këtë
mënyrë.
Të dhëna teknike
Presioni gjatë punës maks.0,6 MPa
Presioni i rekomanduar: 0,2 – 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura e ujit të ngrohtë maks. 60°C
Përshkrimi i simbolit
Përmasat (shih faqen 18)
Diagrami i qarkullimit (shih
faqen 18)
Pastrimi (shih faqen 19) dhe bro-
shura bashkëngjitur
Pjesë ndërrimi (shih faqen 20)
Montimi shih faqen 17

16
ﻲﺑﺮﻋ
U نﺎﻣﻷا تﺎﻬﻴﺒﻨﺗ
U
ثوﺪﺣ ﺐﻨﺠﺘﻟ ﺐﻴآﺮﺘﻟا ءﺎﻨﺛأ ﺪﻴﻠﻟ تازﺎﻔﻗ ءاﺪﺗرإ ﺐﺠﻳ
حوﺮﺠﻟا وأ رﺎﺸﺤﻧﻹا رﺎﻄﺧأ.
U
مﺎﻤﺤﺘﺳﻹا ضاﺮﻏﻷ ﻂﻘﻓ شﺪﻟا مﺎﻈﻧ ماﺪﺨﺘﺳإ ﺐﺠﻳ
ﻢﺴﺠﻟا ﻒﻴﻈﻨﺗ ضاﺮﻏأو ﺔﻴﺤﺼﻟا ضاﺮﻏﻷاو.
U
ءاﻮﺳ ﻦﻴﻐﻟﺎﺑ ﻦﻣ ﺔﻈﺣﻼﻣ نوﺪﺑ شﺪﻟا مﺎﻈﻧ ماﺪﺨﺘﺳإ عﻮﻨﻤﻣ
أ لﺎﻔﻃأ فﺮﻃ ﻦﻣ ﻪﻣاﺪﺨﺘﺳإ ﺔﻟﺎﺣ ﻲﻓ ﻦﻣ نﻮﻧﺎﻌﻳ ﻦﻴﻐﻟﺎﺑ و
سﺎﺴﺣﻹا ﻦﻣ ﻢﻬﻌﻨﻤﻳ ﻲﺒﺼﻋ وأ ﻲﻠﻘﻋ وأ يﺪﺴﺟ رﻮﺼﻗ
ﻩﺎﻴﻤﻟا ةراﺮﺣ تﺎﺟرﺪﺑ . ﺮﻴﺛﺄﺗ ﺖﺤﺗ ﺺﺨﺷ يﻷ ﺢﻤﺴﻳ ﻻ
شﺪﻟا مﺎﻈﻧ ماﺪﺨﺘﺳإ ﻦﻣ تارﺪﺨﻤﻟا وأ لﻮﺤﻜﻟا لوﺎﻨﺗ.
U
ﻦﻣ جرﺎﺨﻟا ءﺎﻤﻟا ﻦﻴﺑ ﺮﺷﺎﺒﻣ لﺎﺼﺗإ ثوﺪﺣ ﺐﻨﺠﺗ ﺐﺠﻳ
ﺔﺳﺎﺴﺤﻟا ﻢﺴﺠﻟا ءاﺰﺟأ ﻦﻴﺑو شﺪﻟا سأر)ﻦﻴﻨﻴﻌﻟا ﻞﺜﻣ .( ﺐﺠﻳ
ﻢﺴﺠﻟاو شﺪﻟا سأر ﻦﻴﺑ ﺔﻴﻓﺎآ ﺔﻓﺎﺴﻣ دﻮﺟو.
ﺐﻴآﺮﺘﻟا تﺎﻤﻴﻠﻌﺗ
ﻲﺘﻟا خﺎﺳوﻷا ﻦﻣ يوﺪﻴﻟا شﺪﻟا ﺔﻳﺎﻤﺤﻟ ﺔﻴﻜﺒﺸﻟا ﺔﻘﻠﺤﻟا لﺎﺧدإ ﺐﺠﻳ
ﺮﻴﺳاﻮﻤﻟا ﺔﻜﺒﺷ ﺎﻬﻠﻤﺤﺗ .ﺣ ﻰﻟإ ةدراﻮﻟا خﺎﺳوﻷا يدﺆﺗ ﺚﻴﺣ ثوﺪ
وأ لﺎﻄﻋأ / ﻩﺬه ﻞﺜﻣو ،شﺪﻟا ﻦﻣ ﻦﻣ ءاﺰﺟأ ﻒﻠﺗ ﻲﻓ ﺐﺒﺴﺘﺗ ﺪﻗ و
نﺎﻤﻀﻟا وأ ﺔﻴﻟوﺆﺴﻤﻟﺎﺑ ﺔﺻﺎﺨﻟا تﺎﺒﻟﺎﻄﻤﻟا ﺔﻓﺎآ ﻲﻐﻠﺗ لﺎﻄﻋﻷا.
ﺔﻴﻨﻔﻟا تﺎﻔﺻاﻮﻤﻟا
ﻞﻴﻐﺸﺘﻟا ﻂﻐﺿ: ﻰﺼﻗﻷا ﺪﺤﻟا 0,6 لﺎﻜﺴﺑﺎﺠﻴﻣ
ﻪﺑ ﻰﺻﻮﻤﻟا ﻞﻴﻐﺸﺘﻟا ﻂﻐﺿ: 0,2 – 0,4 لﺎﻜﺴﺑﺎﺠﻴﻣ
) 1 لﺎﻜﺴﺑﺎﺠﻴﻣ =10 رﺎﺑ =147 PSI(
ﺔﺟردﻦﺧﺎﺴﻟا ءﺎﻤﻠﻟ ﺎﻬﺑ ﻰﺻﻮﻤﻟا ةراﺮﺤﻟا: 60°C
ﺰﻣﺮﻟا ﻒﺻو
دﺎﻌﺑأ
)ﺔﺤﻔﺻ ﻊﺟار 18(
فﺮﺼﻠﻟ ﻢﺳر
)ﺔﺤﻔﺻ ﻊﺟار 18(


ﻒﻴﻈﻨﺘﻟا
) ﺔﺤﻔﺻ ﻊﺟار
19
( ﻖﻓﺮﻤﻟا ﺐﻴﺘﻜﻟاو
رﺎﻴﻐﻟا ﻊﻄﻗ
)
ﺔﺤﻔﺻ ﻊﺟار20(
ﺐﻴآﺮﺘﻟا ﺔﺤﻔﺻ ﻊﺟار17

ﻲﺑﺮﻋ
U نﺎﻣﻷا تﺎﻬﻴﺒﻨﺗ
U
ثوﺪﺣ ﺐﻨﺠﺘﻟ ﺐﻴآﺮﺘﻟا ءﺎﻨﺛأ ﺪﻴﻠﻟ تازﺎﻔﻗ ءاﺪﺗرإ ﺐﺠﻳ
حوﺮﺠﻟا وأ رﺎﺸﺤﻧﻹا رﺎﻄﺧأ.
U
مﺎﻤﺤﺘﺳﻹا ضاﺮﻏﻷ ﻂﻘﻓ شﺪﻟا مﺎﻈﻧ ماﺪﺨﺘﺳإ ﺐﺠﻳ
ﻢﺴﺠﻟا ﻒﻴﻈﻨﺗ ضاﺮﻏأو ﺔﻴﺤﺼﻟا ضاﺮﻏﻷاو.
U
ءاﻮﺳ ﻦﻴﻐﻟﺎﺑ ﻦﻣ ﺔﻈﺣﻼﻣ نوﺪﺑ شﺪﻟا مﺎﻈﻧ ماﺪﺨﺘﺳإ عﻮﻨﻤﻣ
أ لﺎﻔﻃأ فﺮﻃ ﻦﻣ ﻪﻣاﺪﺨﺘﺳإ ﺔﻟﺎﺣ ﻲﻓ ﻦﻣ نﻮﻧﺎﻌﻳ ﻦﻴﻐﻟﺎﺑ و
سﺎﺴﺣﻹا ﻦﻣ ﻢﻬﻌﻨﻤﻳ ﻲﺒﺼﻋ وأ ﻲﻠﻘﻋ وأ يﺪﺴﺟ رﻮﺼﻗ
ﻩﺎﻴﻤﻟا ةراﺮﺣ تﺎﺟرﺪﺑ . ﺮﻴﺛﺄﺗ ﺖﺤﺗ ﺺﺨﺷ يﻷ ﺢﻤﺴﻳ ﻻ
شﺪﻟا مﺎﻈﻧ ماﺪﺨﺘﺳإ ﻦﻣ تارﺪﺨﻤﻟا وأ لﻮﺤﻜﻟا لوﺎﻨﺗ.
U
ﻦﻣ جرﺎﺨﻟا ءﺎﻤﻟا ﻦﻴﺑ ﺮﺷﺎﺒﻣ لﺎﺼﺗإ ثوﺪﺣ ﺐﻨﺠﺗ ﺐﺠﻳ
ﺔﺳﺎﺴﺤﻟا ﻢﺴﺠﻟا ءاﺰﺟأ ﻦﻴﺑو شﺪﻟا سأر)ﻦﻴﻨﻴﻌﻟا ﻞﺜﻣ .( ﺐﺠﻳ
ﻢﺴﺠﻟاو شﺪﻟا سأر ﻦﻴﺑ ﺔﻴﻓﺎآ ﺔﻓﺎﺴﻣ دﻮﺟو.
ﺐﻴآﺮﺘﻟا تﺎﻤﻴﻠﻌﺗ
ﻲﺘﻟا خﺎﺳوﻷا ﻦﻣ يوﺪﻴﻟا شﺪﻟا ﺔﻳﺎﻤﺤﻟ ﺔﻴﻜﺒﺸﻟا ﺔﻘﻠﺤﻟا لﺎﺧدإ ﺐﺠﻳ
ﺮﻴﺳاﻮﻤﻟا ﺔﻜﺒﺷ ﺎﻬﻠﻤﺤﺗ .ﺣ ﻰﻟإ ةدراﻮﻟا خﺎﺳوﻷا يدﺆﺗ ﺚﻴﺣ ثوﺪ
وأ لﺎﻄﻋأ / ﻩﺬه ﻞﺜﻣو ،شﺪﻟا ﻦﻣ ﻦﻣ ءاﺰﺟأ ﻒﻠﺗ ﻲﻓ ﺐﺒﺴﺘﺗ ﺪﻗ و
نﺎﻤﻀﻟا وأ ﺔﻴﻟوﺆﺴﻤﻟﺎﺑ ﺔﺻﺎﺨﻟا تﺎﺒﻟﺎﻄﻤﻟا ﺔﻓﺎآ ﻲﻐﻠﺗ لﺎﻄﻋﻷا.
ﺔﻴﻨﻔﻟا تﺎﻔﺻاﻮﻤﻟا
ﻞﻴﻐﺸﺘﻟا ﻂﻐﺿ: ﻰﺼﻗﻷا ﺪﺤﻟا 0,6 لﺎﻜﺴﺑﺎﺠﻴﻣ
ﻪﺑ ﻰﺻﻮﻤﻟا ﻞﻴﻐﺸﺘﻟا ﻂﻐﺿ: 0,2 – 0,4 لﺎﻜﺴﺑﺎﺠﻴﻣ
) 1 لﺎﻜﺴﺑﺎﺠﻴﻣ =10 رﺎﺑ =147 PSI(
ﺔﺟردﻦﺧﺎﺴﻟا ءﺎﻤﻠﻟ ﺎﻬﺑ ﻰﺻﻮﻤﻟا ةراﺮﺤﻟا: 60°C
ﺰﻣﺮﻟا ﻒﺻو
دﺎﻌﺑأ
)ﺔﺤﻔﺻ ﻊﺟار 18(
فﺮﺼﻠﻟ ﻢﺳر
)ﺔﺤﻔﺻ ﻊﺟار 18(


ﻒﻴﻈﻨﺘﻟا
) ﺔﺤﻔﺻ ﻊﺟار
19
( ﻖﻓﺮﻤﻟا ﺐﻴﺘﻜﻟاو
رﺎﻴﻐﻟا ﻊﻄﻗ
) ﺔﺤﻔﺻ ﻊﺟار20(
ﺐﻴآﺮﺘﻟا ﺔﺤﻔﺻ ﻊﺟار17

17

18


19
1 2
3 4
5
> 1 min

20
97708000
Hansgrohe · Auestraße 5 - 9 · D-77761 Schiltach · Telefon [phone] · Telefax +49 (0) 7836/511440
E-Mail: [email protected] · Internet: www.hansgrohe.com
12/2015 9.01336.03
92020000
98433000
(30x1,5)
92149000
(12x3)
