Hans Grohe Axor Starck 10929000 Manual

DE Gebrauchsanleitung / Montageanleitung 2
FR Mode d‘emploi / Instructions de montage 2
EN Instructions for use / assembly instructions 3
IT Istruzioni per l‘uso / Istruzioni per Installazione 3
ES Modo de empleo / Instrucciones de montaje 4
NL Gebruiksaanwijzing / Handleiding 4
DK Brugsanvisning / Monteringsvejledning 5
PT Instruções para uso / Manual de Instalación 5
PL Instrukcja obsługi / Instrukcja montażu 6
CS Návod k použití / Montážní návod 6
SK Návod na použitie / Montážny návod 7
ZH 用户手册/组装说明 7
RU Руководство пользователя / Инструкция по
монтажу 8
HU Használati útmutató / Szerelési útmutató 8
FI Käyttöohje / Asennusohje 9
SV Bruksanvisning / Monteringsanvisning 9
LT Vartotojo instrukcija / Montavimo instrukcijos 10
HR Upute za uporabu / Uputstva za instalaciju 10
TR Kullanım kılavuzu / Montaj kılavuzu 11
RO Manual de utilizare / Instrucţiuni de montare 11
EL Οδηγίες χρήσης / Οδηγία συναρμολόγησης 12
SL Navodilo za uporabo / Navodila za montažo 12
ET Kasutusjuhend / Paigaldusjuhend 13
LV Lietošanas pamācība / Montāžas instrukcija 13
SR Uputstvo za upotrebu / Uputstvo za montažu 14
NO Bruksanvisning / Montasjeveiledning 14
BG Инструкция за употреба / Ръководство за
монтаж 15
SQ Udhëzuesi i përdorimit / Udhëzime rreth montimit 15
AR   /   16 Starck
10929000

Sicherheitshinweise
Bei der Montage müssen zur Vermeidung von Quetsch-
und Schnittverletzungen Handschuhe getragen werden.
Das Produkt darf nur zu Bade-, Hygiene- und Körperrei-
nigungszwecken eingesetzt werden.
Die Decke, an die die Kopfbrause montiert werden soll,
muss eine ausreichende Tragfähigkeit aufweisen.
Beim Bohren auf Strom- und Wasserleitungen achten!
Montagehinweise
• Vor der Montage muss das Produkt auf Transportschä-
den untersucht werden. Nach dem Einbau werden keine
Transport- oder Oberflächenschäden anerkannt.
• Die Leitungen und die Armatur müssen nach den gültigen
Normen montiert, gespült und geprüft werden.
• Die in den Ländern jeweils gültigen Installationsrichtlinien
sind einzuhalten.
• Es darf nur geeignetes Befestigungsmaterial verwendet
werden! Die beigelegten Schrauben und Dübel sind nur
für Beton geeignet.
Technische Daten
Betriebsdruck: max. 0,6 MPa
Empfohlener Betriebsdruck: 0,2 - 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Heißwassertemperatur: max. 60°C
Thermische Desinfektion: max. 70°C / 4 min
Das Produkt ist ausschließlich für Trinkwasser konzipiert!
Deutsch
Reinigung (siehe Seite 22) und
beiliegende Broschüre
Montage
siehe Seite 18
Durchflussdiagramm
(siehe Seite 17)
 Luftdüse (12 l/min)
 Luftdüse (25 l/min)
Maße (siehe Seite 17)
Kein essigsäurehaltiges Silikon verwenden!
Symbolerklärung
Serviceteile (siehe Seite 25)
Prüfzeichen (siehe Seite 28)
Consignes de sécurité
Lors du montage, porter des gants de protection pour
éviter toute blessure par écrasement ou coupure.
Le produit ne doit servir qu'à se laver et à assurer
l'hygiène corporelle.
Le plafond, sur lequel la douchette doit être montée,
doit présenter une capacité de charge suffisante.
Lors de travaux de perçage sur des conduites élec-
triques et des conduites d'eau!
Instructions pour le montage
• Avant son montage, s'assurer que le produit n'a subi
aucun dommage pendant le transport Après le montage,
tout dommage de transport ou de surface ne pourra pas
être reconnu.
• Les conduites et la robinetterie doivent être montés, rincés
et contrôlés selon les normes en vigueur.
• Les directives d'installation en vigueur dans le pays
concerné doivent être respectées.
• On ne pourra utiliser que des produits de fixation appro-
priés! Les vis et les chevilles livrées ne convienne qu' au
mur en béton.
Informations techniques
Pression de service autorisée: max. 0,6 MPa
Pression de service conseillée: 0,2 - 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Température d'eau chaude: max. 60°C
Désinfection thermique: max. 70°C / 4 min
Le produit est exclusivement conçu pour de l'eau potable!
Français
Nettoyage (voir pages 22) et
brochure ci-jointe
Montage
voir pages 18
Diagramme du débit
(voir pages 17)
 buses d'air (12 l/min)
 buses d'air (25 l/min)
Dimensions (voir pages 17)
Ne pas utiliser de silicone contenant de l'acide
acétique!
Description du symbole
Pièces détachées (voir pages 25)
Classification acoustique et
débit (voir pages 28)
2

Safety Notes
Gloves should be worn during installation to prevent
crushing and cutting injuries.
The product may only be used for bathing, hygienic
and body cleaning purposes.
The ceiling to which the overhead shower is to mounted
must have sufficient bearing capacity.
Observe all current and water lines when drilling!
Installation Instructions
• Prior to installation, inspect the product for transport dam-
ages. After it has been installed, no transport or surface
damage will be honoured.
• The pipes and the fixture must be installed, flushed and
tested as per the applicable standards.
• The plumbing codes applicable in the respective coun-
tries must be observed.
• Only suitable fastening material may be used! The en-
closed screws and plugs are only suitable for concrete.
Technical Data
Operating pressure: max. 0,6 MPa
Recommended operating pressure: 0,2 - 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Hot water temperature: max. 60°C
Thermal disinfection: max. 70°C / 4 min
The product is exclusively designed for drinking water!
English
Cleaning (see page 22) and en-
closed brochure

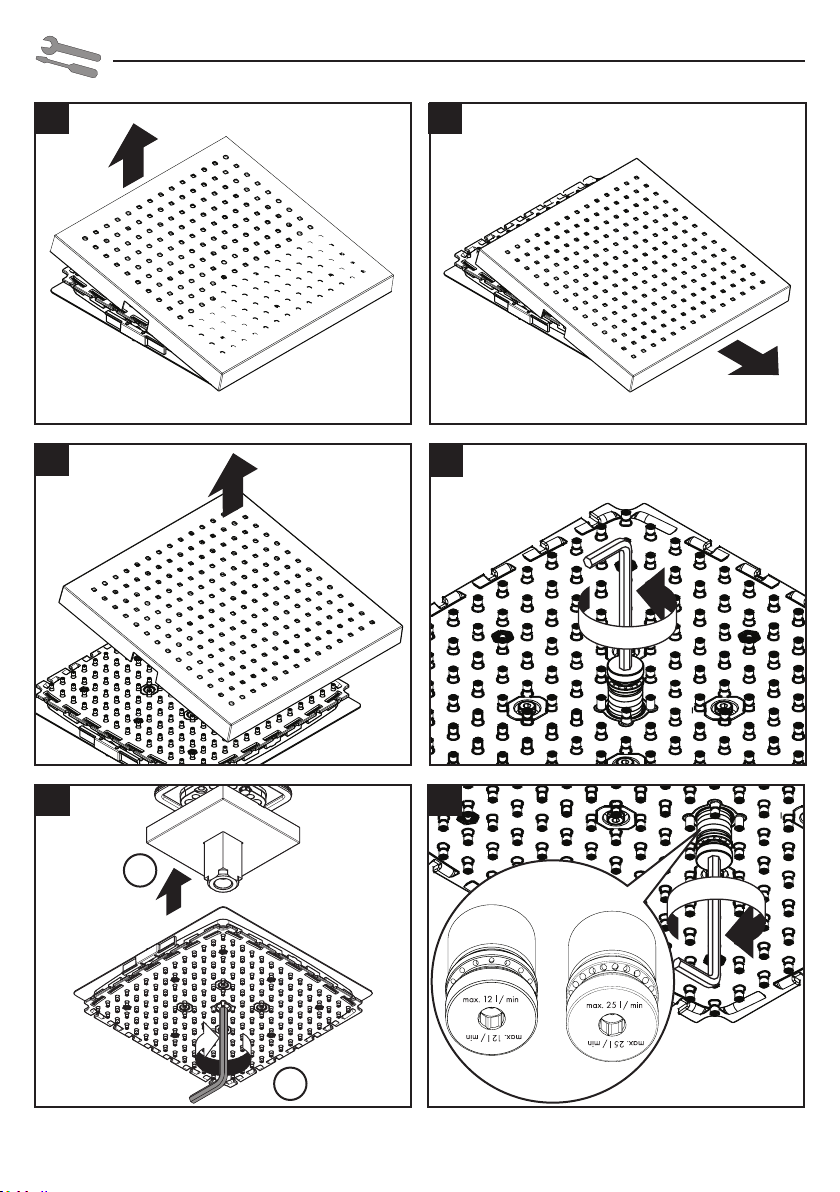

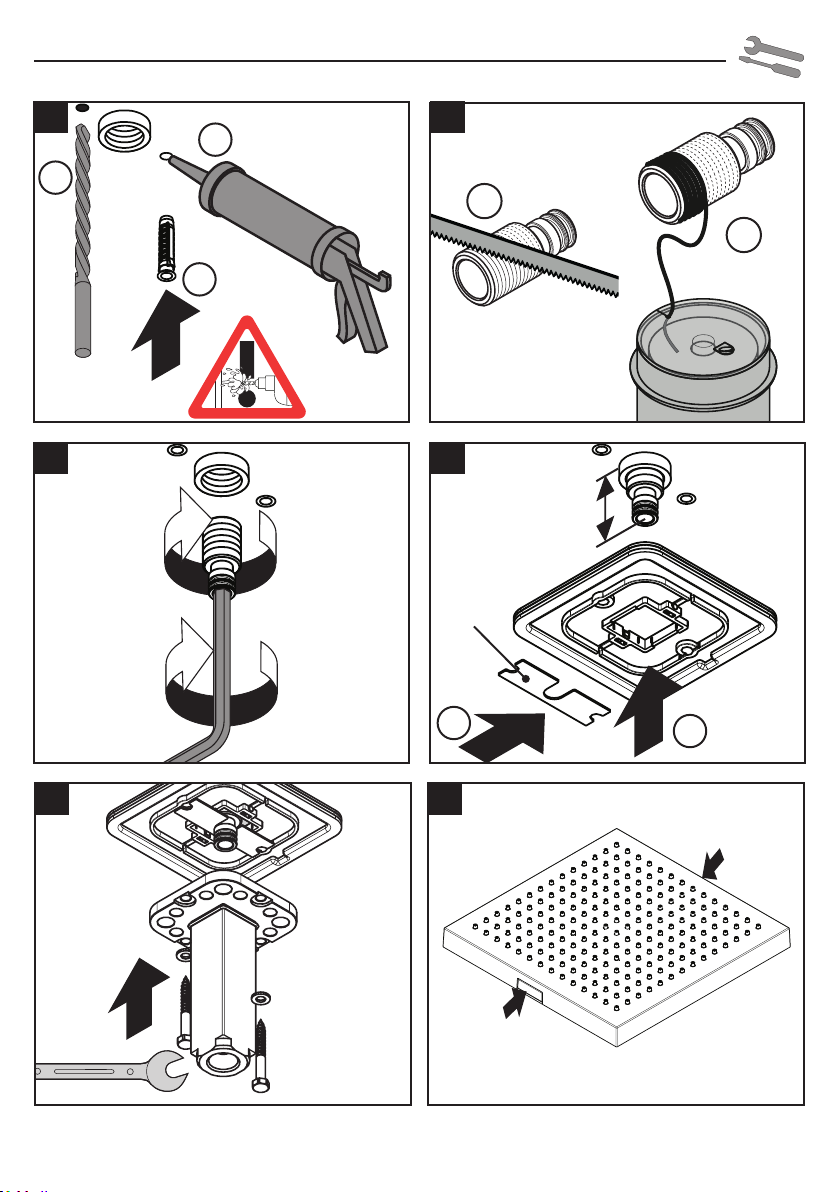

Assembly
see page 18
Flow diagram
(see page 17)
 air jet (12 l/min)
 air jet (25 l/min)
Dimensions (see page 17)
Do not use silicone containing acetic acid!
Symbol description
Spare parts (see page 25)
Test certificate (see page 28)
Indicazioni sulla sicurezza
Durante il montaggio, per pevitare ferite da schiaccia-
mento e da taglio bisogna indossare guanti protettivi.
Il prodotto deve essere utilizzato esclusivamente per
fare il bagno e per l'igiene del corpo.
Il soffitto al quale deve essere installata la doccia di te-
sta deve presentare una capacità di portata sufficiente.
Nel praticare i fori attenzione a non danneggiare linee
elettriche ed idriche!
Istruzioni per il montaggio
• Prima del montaggio è necessario controllare che non ci
siano stati danni durante il trasporto. Una volta eseguito
il montaggio, non verranno riconosciuti eventuali danni di
trasporto o delle superfici.
• Montare, lavare e controllare tubature e rubinetteria
rispettando le norme correnti.
• Vanno rispettate le direttive di installazione nazionali
vigenti nel rispettivo paese.
• Usare esclusivamente del materiale di fissaggio adatto!
Le viti ed i tasselli inclusi sono adatti solo per calcestruz-
zo.
Dati tecnici
Pressione d'uso: max. 0,6 MPa
Pressione d'uso consigliata: 0,2 - 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura dell'acqua calda: max. 60°C
Disinfezione termica: max. 70°C / 4 min
Il prodotto è concepito esclusivamente per acqua potabile!
Italiano
Pulitura (vedi pagg. 22) e brochure
allegata
Montaggio
vedi pagg. 18
Diagramma flusso
(vedi pagg. 17)
 ugelli aria (12 l/min)
 ugelli aria (25 l/min)
Ingombri (vedi pagg. 17)
Non utilizzare silicone contenente acido
acetico!
Descrizione simbolo
Parti di ricambio (vedi pagg. 25)
Segno di verifica (vedi pagg. 28)
3

Indicaciones de seguridad
Durante el montaje deben utilizarse guantes para
evitar heridas por aplastamiento o corte.
El producto solo debe ser utilizado para fines de baño,
higiene y limpieza corporal.
El techo en el que deba ser montada la ducha alta
tiene que tener suficiente capacidad portante.
¡Prestar especial atención al taladrar cerca de conduc-
tos eléctricos o de agua!
Indicaciones para el montaje
• Antes del montaje se debe examinarse el producto con-
tra daños de transporte. Después de la instalación no se
reconoce ningún daño de transporte o de superficie.
• Los conductos y la grifería deben montarse, lavarse y
comprobarse según las normas vigentes.
• Es obligatorio el cumplimiento de las directrices de
instalación vigentes en el país respectivo.
• ¡Usar exclusivamente el material de fijación adecuado!
Los tornillos y tarugos incluidos son solamente apropia-
dos para hormigón.
Datos técnicos
Presión en servicio: max. 0,6 MPa
Presión recomendada en servicio: 0,2 - 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura del agua caliente: max. 60°C
Desinfección térmica: max. 70°C / 4 min
El producto ha sido concebido exclusivamente para agua
potable.
Español
Limpiar (ver página 22) y folleto
anexo
Montaje
ver página 18
Diagrama de circulación
(ver página 17)
 Propulsores de aire (12 l/min)
 Propulsores de aire (25 l/min)
Dimensiones (ver página 17)
No utilizar silicona que contiene ácido
acético!
Descripción de símbolos
Repuestos (ver página 25)
Marca de verificación (ver pági-
na 28)
Veiligheidsinstructies
Bij de montage moeten ter voorkoming van knel- en
snijwonden handschoenen worden gedragen.
Het product mag alleen voor het wassen, hygiënische
doeleinden en voor de lichaamreiniging worden
gebruikt.
Het plafond waaraan de hoofddouche gemonteerd
moet worden, moet voldoende draagvermogen heb-
ben.
Bij het boren in stroom- en waterleidingen
Montage-instructies
• Vóór de montage moet het product gecontroleerd
worden op transportschade. Na de inbouw wordt geen
transport- of oppervlakteschade meer aanvaard.
• De leidingen en armaturen moeten gemonteerd,
gespoeld en gecontroleerd worden volgens de geldige
normen.
• De in de overeenkomstige landen geldende installatie-
richtlijnen moeten nageleefd worden.
• Er mag alleen geschikt bevestigingsmateriaal worden
gebruikt! De bijgevoegde schroeven en pluggen.
Technische gegevens
Werkdruk: max. max. 0,6 MPa
Aanbevolen werkdruk: 0,2 - 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatuur warm water: max. 60°C
Thermische desinfectie: max. 70°C / 4 min
Het product is uitsluitend ontworpen voor drinkwater!
Nederlands
Reinigen (zie blz. 22) en bijgevoeg-
de brochure
Montage
zie blz. 18
Doorstroomdiagram
(zie blz. 17)
 luchtjets (12 l/min)
 luchtjets (25 l/min)
Maten (zie blz. 17)
Gebruik geen zuurhoudende silicone!
Symboolbeschrijving
Service onderdelen (zie blz. 25)
Keurmerk (zie blz. 28)
4

Sikkerhedsanvisninger
Ved monteringen skal der bruges handsker for at
undgå kvæstelser og snitsår.
Produktet må kun bruges til bade-, hygiejne og krops-
rengøringsformål.
Loftet, på hvilket hovedbruseren skal monteres, skal
have en tilstrækkelig bæreevne.
Pas på strøm- og vandledninger ved boring!
Monteringsanvisninger
• Før monteringen skal produktet kontrolleres for transport-
skader. Efter monteringen godkendes transportskader
eller skader på overfladen ikke længere.
• Ledningerne og armaturerne skal monteres, skylles og
kontrolleres iht. de gældende standarder.
• Installationsbestemmelserne, der gælder i det enkelte
land, skal overholdes.
• Anvend kun egnet befæstigelsesmateriale. De vedlagte
skruer og rawlplugs er kun egnet til beton.
Tekniske data
Driftstryk: max. 0,6 MPa
Anbefalet driftstryk: 0,2 - 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Varmtvandstemperatur: max. 60°C
Termisk desinfektion: max. 70°C / 4 min
Produktet er udelukkende beregnet til drikkevand!
Dansk
Rengøring (se s. 22) og vedlagt
brochure
Montering
se s. 18
Gennemstrømningsdiagram
(se s. 17)
 Luftdyse (12 l/min)
 Luftdyse (25 l/min)
Målene (se s. 17)
Der må ikke benyttes eddikesyreholdig
silikone!
Symbolbeskrivelse
Reservedele (se s. 25)
Godkendelse (se s. 28)
Avisos de segurança
Durante a montagem devem ser utilizadas luvas de
protecção, de modo a evitar ferimentos resultantes de
entalamentos e de cortes.
O produto só pode ser utilizado para fins de higiene
pessoal.
O tecto onde pretende montar o chuveiro deve ter uma
capacidade de suporte adequada.
Ter atenção a instalações eléctricas e de água durante
os trabalhos de perfuração!
Avisos de montagem
• Antes da montagem deve-se controlar o produto relativa-
mente a danos de transporte. Após a montagem não são
aceites quaisquer danos de transporte ou de superfície.
• As tubagens e a torneira têm que ser montadas, enxagua-
das e verificadas de acordo com as normas em vigor.
• A prescrições de instalação válidas nos respetivos países
devem ser respeitadas.
• Apenas deve ser utilizado material de fixação compatível.
Os parafusos e buchas incluídos são apenas adequados
para betão.
Dados Técnicos
Pressão de funcionamento: max. 0,6 MPa
Pressão de func. recomendada: 0,2 - 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura da água quente: max. 60°C
Desinfecção térmica: max. 70°C / 4 min
Este produto foi única e exclusivamente concebido para
água potável!
Português
Limpeza (ver página 22) e brochu-
ra em anexo
Montagem
ver página 18
Fluxograma
(ver página 17)
 Jacto de ar (12 l/min)
 Jacto de ar (25 l/min)
Medidas (ver página 17)
Não utilizar silicone que contenha ácido
acético!
Descrição do símbolo
Peças de substituição (ver página
25)
Marca de controlo (ver página
28)
5

Wskazówki bezpieczeństwa
Aby uniknąć zranień na skutek zgniecenia lub
przecięcia, podczas montażu należy nosić rękawice
ochronne.
Produkt może być używany tylko do kąpieli, higieny i
czyszczenia ciała.
Sufit, do którego ma być zamontowany prysznic, musi
posiadać wystarczającą nośność.
Podczas wiercenia uważać na instalacje elektryczne
i wodne!
Wskazówki montażowe
• Przed montażem należy skontrolować produkt pod
kątem szkód transportowych. Po montażu nie widać żad-
nych szkód transportowych ani szkód na powierzchni.
• Przewody i armatura muszą być montowane, płukane i
kontrolowane według obowiązujących norm.
• Należy przestrzegać wytycznych instalacyjnych obowią-
zujących w danym kraju.
• Dopuszczalne jest wykorzystanie tylko odpowiedniego
materiału mocującego. Umieszczone w dostawie śruby i
kołki rozporowe są przeznaczone tylko do betonu.
Dane techniczne
Ciśnienie robocze: maks. 0,6 MPa
Zalecane ciśnienie robocze: 0,2 - 0,4 MPa
(1 MPa = 10 bary = 147 PSI)
Temperatura wody gorącej: maks. 60°C
Dezynfekcja termiczna: maks. 70°C / 4 min
Produkt przeznaczony wyłącznie do wody pitnej!
Polski
Czyszczenie (patrz strona 22) i
dołączona broszura
Montaż
patrz strona 18
Schemat przepływu
(patrz strona 17)
 Dysza powietrzna (12 l/min)
 Dysza powietrzna (25 l/min)
Wymiary (patrz strona 17)
Nie stosować silikonów zawierających kwas
octowy!
Opis symbolu
Części serwisowe (patrz strona
25)
Znak jakości (patrz strona 28)
Bezpečnostní pokyny
Pro zabránění řezným zraněním a pohmožděninám je
nutné při montáži nosit rukavice.
Produkt smí být používán pouze ke koupání a za
účelem tělesné hygieny.
Strop, ke kterému má být pevná sprcha přimontována,
musí disponovat dostatečnou nosností.
Při vrtání dejte pozor na elektrická vedení a vodovodní
potrubí!
Pokyny k montáži
• Před montáží je třeba produkt zkontrolovat, zda nebyl při
transportu poškozen. Po zabudování nebudou uznány
žádné škody způsobené transportem nebo poškození
povrchu.
• Vedení a armatura musí být namontovány, propláchnuty
a otestovány podle platných norem.
• Je třeba dodržovat montážní pravidla platné v dané
zemi.
• Použít se smí jen odpovídající upevňovací materiál! Přilo-
žené šrouby a hmoždinky jsou vhodné pouze do betonu.
Technické údaje
Provozní tlak: max. 0,6 MPa
Doporučený provozní tlak: 0,2 - 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Teplota horké vody: max. 60°C
Tepelná desinfekce: max. 70°C / 4 min
Výrobky Hansgrohe jsou vhodné pro přímý kontakt s pitnou
vodou.
Česky
Čištění (viz strana 22) a přiložená
brožura
Montáž
viz strana 18
Diagram průtoku
(viz strana 17)
 vzduchová tryska (12 l/min)
 vzduchová tryska (25 l/min)
Rozmìry (viz strana 17)
Nepoužívat silikon s obsahem kyseliny octové!
Popis symbolů
Servisní díly (viz strana 25)
Zkušební značka (viz strana 28)
6

Bezpečnostné pokyny
Pri montáži musíte nosiť rukavice, aby ste predišli
pomliaždeninám a rezným poraneniam.
Produkt sa smie používať len na kúpanie a telesnú
hygienu.
Strop, na ktorý sa má namontovať stropná sprcha, musí
vykazovať dostatočnú nosnosť.
Pri vŕtaní dajte pozor na elektrické vedenia a vodovod-
né potrubia!
Pokyny pre montáž
• Pred montážou musíte produkt skontrolovať, či nebol
počas transportu poškodený. Po zabudovaní nebudú
uznané žiadne škody spôsobené transportom alebo
poškodenia povrchu.
• Ledningarna och blandaren måste monteras, spolas
igenom och kontrolleras enligt de gällande normerna.
• Je potrebné dodržiavať smernice o inštalácii, ktoré sú
práve teraz platné v krajinách.
• Použiť sa môže len zodpovedajúci upevňovací materiál!
Priložené skrutky a hmoždinky sú vhodné iba do betónu.
Technické údaje
Prevádzkový tlak: max. 0,6 MPa
Doporučený prevádzkový tlak: 0,2 - 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Teplota teplej vody: max. 60°C
Termická dezinfekcia: max. 70°C / 4 min
Výrobok je koncipovaný výhradne pre pitnú vodu!
Slovensky
Čistenie (viď strana 22) a priložená
brožúra
Montáž
viď strana 18
Diagram prietoku
(viď strana 17)
 vzduchová dýza (12 l/min)
 vzduchová dýza (25 l/min)
Rozmery (viď strana 17)
Nepoužívať silikón s obsahom kyseliny
octovej!
Popis symbolov
Servisné diely (viď strana 25)
Osvedčenie o skúške (viď strana
28)
安全技巧
装配时为避免挤压和切割受伤，必须戴上手
套。
本产品只允许作为洗浴、卫生和洁身之用。
头顶花洒应当安装到天花板上，天花板必须有
足够的承重能力。
钻孔时请注意电线和水管！
安装提示
• 安装前必须检查产品是否受到运输损害。安装
后将不认可运输损害或表面损伤。
• 管道和阀门必须根据通用标准进行安装、冲洗
和检查。
• 请遵守当地国家现行的安装规定。
• 仅可使用合适的紧固材料！附带的螺丝和木钉仅
适用于混凝土。
技术参数
工作压强： 最大0,6MPa
推荐工作压强： 0,2-0,4MPa
(1MPa=10bar=147PSI)
热水温度： 最大60°C
热力消毒: 最大70°C/4分钟
该产品专为饮用水设计！
中文
清洗(参见第页22)并附有小
手册
安装
参见第页18
流量示意图
(参见第页17)
空气喷射(12升/分钟)
空气喷射(25升/分钟)
大小(参见第页17)
请勿使用含有乙酸的硅胶！
符号说明
备用零件(参见第页25)
检验标记(参见第页28)
7

Указания по технике безопасности
Во время монтажа следует надеть перчатки во избежа-
ние прищемления и порезов.
Изделие разрешается использовать только в гигиениче-
ских целях: для принятия ванны и личной гигиены.
Потолок, к которому будет прикручиваться верхний
душ, должен иметь достаточную несущую способность.
При сверлении обратить внимание на проложенные
трубы или электрический кабель!
Указания по монтажу
• Перед монтажом следует проверить изделие на предмет
повреждений при перевозке. После монтажа претензии
о возмещении ущерба за повреждения при перевозке
или повреждения поверхностей не принимаются.
• Трубы и арматура должны быть установлены, промыты и
проверены в соответствии с действующими нормами.
• Необходимо соблюдать требования по монтажу, дей-
ствующие в соответствующих странах.
• Используйте только специальный крепежный материал!
Приложенные винты и дюбели предназначены для
работ по бетону.
Технические данные
Рабочее давление: не более. 0,6 МПа
Рекомендуемое рабочее давление: 0,2 - 0,4 МПа
(1 МПа = 10 bar = 147 PSI)
Температура горячей воды: не более. 60°C
Термическая дезинфекция: не более. 70°C / 4 мин
Изделие предназначено исключительно для питьевой
воды!
Русский
Очистка (см. стр. 22) и прилагае-
мая брошюра
Монтаж
см. стр. 18
Схема потока
(см. стр. 17)
 форсунки для воздуха (12 л/мин)
 форсунки для воздуха (25 л/мин)
Размеры (см. стр. 17)
Не применяйте силикон, содержащий
уксусную кислоту.
Описание символов
Κомплеκт (см. стр. 25)
Знак технического контроля
(см. стр. 28)
Biztonsági utasítások
A szerelésnél a zúzódások és vágási sérülések elkerülé-
se érdekében kesztyűt kell viselni.
A terméket csak fürdéshez, mosakodáshoz, és egész-
ségügyi tisztálkodáshoz szabad használni.
A mennyezetnek, amelyre a fejzuhanyt fel kívánják
szerelni, megfelelő teherbíró képességgel kell rendel-
keznie.
Fúrás esetén ügyelni kell az áram- és vízvezetékekre!
Szerelési utasítások
• A szerelés előtt ellenőrizni kell, hogy a terméknek nincs-e
szállítási sérülése. Beépítés után a szállítási- vagy felületi
sérüléseket nem ismerik el.
• A vezetékeket és a csaptelepet az érvényes szabványok-
nak megfelelően kell felszerelni, öblíteni és ellenőrizni
• Az egyes országokban érvényes installációs irányelveket
be kell tartani.
• Kizárólag erre a célra való rögzítő anyagokat szabad
felhasználni! A mellékelt csavarok és tiplik csak betonhoz
használhatók!
Műszaki adatok
Üzemi nyomás: max. 0,6 MPa
Ajánlott üzemi nyomás: 0,2 - 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Forróvíz hőmérséklet: max. 60°C
Termikus fertőtlenítés: max. 70°C / 4 perc
A terméket kizárólag ivóvízhez tervezték!
Magyar
Tisztítás (lásd a oldalon 22) és mellé-
kelt brossúrával
Szerelés
lásd a oldalon 18
Átfolyási diagramm
(lásd a oldalon 17)
 Légrés (12 l/perc)
 Légrés (25 l/perc)
Méretet (lásd a oldalon 17)
Ne használjon ecetsavtartalmú szilikont!
Szimbólumok leírása
Tartozékok (lásd a oldalon 25)
Vizsgajel (lásd a oldalon 28)
8

Turvallisuusohjeet
Asennuksessa on käytettävä käsineitä puristumien ja
viiltojen aiheuttamien tapaturmien estämiseksi.
Tuotetta saa käyttää ainoastaan kylpy-, hygienia- ja
puhdistustarkoituksiin.
Katolla, johon pääsuihku asennetaan, täytyy olla
riittävä kantokyky.
Varo porattaessa sähkö- ja vesijohtoja!
Asennusohjeet
• Ennen asennusta on tarkastettava tuotteen mahdolliset
kuljetusvahingot. Asennuksen jälkeen kuljetus- ja pintavau-
rioita ei hyväksytä.
• Putket ja hana on asennettava, huuhdeltava ja tarkastet-
tava voimassa olevien standardien mukaisesti.
• Jokaisessa maassa on noudatettava siellä päteviä
asennusohjeita.
• Käytä vain seinän rakenteeseen soveltuvaa kiinnitysmate-
riaalia! Mukana olevat ruuvit ja kiinnitystulpat soveltuvat
betoniin.
Tekniset tiedot
Käyttöpaine: maks. 0,6 MPa
Suositeltu käyttöpaine: 0,2 - 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Kuuman veden lämpötila: maks. 60°C
Lämpödesinfektio: maks. 70°C / 4 min
Tuote on suunniteltu käytettäväksi ainoastaan juomaveden
kanssa!
Suomi
Puhdistus (katso sivu 22) ja oheinen
esite
Asennus
katso sivu 18
Virtausdiagrammi
(katso sivu 17)
 Ilmasuutin (12 l/min)
 Ilmasuutin (25 l/min)
Mitat (katso sivu 17)
Älä käytä etikkahappopitoista silikonia!
Merkin kuvaus
Varaosat (katso sivu 25)
Koestusmerkki (katso sivu 28)
Säkerhetsanvisningar
Handskar ska bäras under monteringsarbetet så att
man kan undvika kläm- och skärskadorgen werden.
Produkten får bara användas till kroppshygien med
bad och dusch.
Taket där huvudduschen ska monteras måste ha
tillräcklig bärkraft.
Tänk på elledningar och vattenrör vid borrning!
Monteringsanvisningar
• Det måste undersökas om produkten har transportskador
innan den monteras. Efter monteringen accepteras inga
transport- eller ytskiktskador.
• Ledningarna och blandaren måste monteras, spolas
igenom och kontrolleras enligt de gällande normerna.
• De installationsriktlinjer som gäller i länderna ska följas.
• Endast passande monteringsmaterial får användas!
Medföljande skruvar och plugg är endast avsedda för
betong.
Tekniska data
Driftstryck: max. 0,6 MPa
Rek. driftstryck: 0,2 - 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Varmvattentemperatur: max. 60°C
Termisk desinfektion: max. 70°C / 4 min
Produkten är enbart avsedd för dricksvatten!
Svenska
Rengöring (se sidan 22) och medföl-
jande broschyr
Montering
se sidan 18
Flödesschema
(se sidan 17)
 Luftmunstycke (12 l/min)
 Luftmunstycke (25 l/min)
Måtten (se sidan 17)
Använd inte silikon som innehåller ättiksyra!
Symbolförklaring
Reservdelar (se sidan 25)
Testsigill (se sidan 28)
9

Saugumo technikos nurodymai
Apsaugai nuo užspaudimo ir įsipjovimo montavimo
metu mūvėkite pirštines.
Gaminys turi būti naudojamas tik maudymuisi, kūno
higienai ir švarai palaikyti.
Lubos, prie kurių montuojama dušo galva, turi būti
pakankamai tvirtos.
Gręžiant atkreipkite dėmesį į esamas elektros ir van-
dens linijas
Montavimo instrukcija
• Prieš montuojant būtina patikrinti, ar gaminys nebuvo
pažeistas transportavimo metu. Sumontavus pretenzijos
dėl transportavimo ir paviršiaus pažeidimų nepriimamos.
• Vamzdžiai ir sujungimai turi būti montuojami, plaunami ir
tikrinami pagal galiojančias normas.
• Laikykitės atitinkamoje šalyje galiojančių direktyvų dėl
įrengimo.
• Gali būti naudojamos tik tam tinkamos tvirtinimo me-
džiagos! Komplektuojami varžtai ir kaištukai pritaikyti tik
betonui.
Techniniai duomenys
Darbinis slėgis: ne daugiau kaip 0,6 MPa
Rekomenduojamas slėgis: 0,2 - 0,4 MPa
(1 MPa = 10 barų = 147 PSI)
Karšto vandens temperatūra: ne daugiau kaip 60°C
Terminis dezinfekavimas: ne daugiau kaip 70°C / 4 min
Produktas skirtas tik geriamajam vandeniui!
Lietuviškai
Valymas (žr. psl. 22) ir pridedama
brošiūra
Montavimas
žr. psl. 18
Pralaidumo diagrama
(žr. psl. 17)
 Oro purkštukai (12 l/min)
 Oro purkštukai (25 l/min)
Išmatavimai (žr. psl. 17)
Nenaudokite silikono, kurio sudėtyje yra acto
rūgšties!
Simbolio aprašymas
Atsarginės dalys (žr. psl. 25)
Bandymo pažyma (žr. psl. 28)
Sigurnosne upute
Prilikom montaže se radi sprječavanja prignječenja i
posjekotina moraju nositi rukavice.
Proizvod se smije primjenjivati samo za kupanje, tušira-
nje i osobnu higijenu.
Strop na koji treba postaviti tuš iznad glave mora biti
dostatne nosivosti.
Prilikom bušenja treba paziti na strujne vodove i vodo-
vodne cijevi!
Upute za montažu
• Prije montaže mora se provjeriti je li proizvod oštećen pri-
likom transporta. Nakon ugradnje se ne priznaju nikakve
reklamacije koje se odnose na površinska i transportna
oštećenja.
• Cijevi i armatura moraju biti postavljeni, isprani i testirani
prema važećim normama.
• Obvezno se moraju uvažiti propisi o instalacijama koji
vrijede u dotičnoj zemlji.
• Smije se koristiti samo prikladni pričvrsni materijal! Prilo-
ženi vijci i moždanici prikladni su samo za beton.
Tehnički podatci
Najveći dopušteni tlak: tlak 0,6 MPa
Preporučeni tlak: 0,2 - 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura vruće vode: tlak 60°C
Termička dezinfekcija: tlak 70°C / 4 min
Proizvod je koncipiran isključivo za pitku vodu!
Hrvatski
Čišćenje (pogledaj stranicu 22) i
priložena brošura
Sastavljanje
pogledaj stranicu 18
Dijagram protoka
(pogledaj stranicu 17)
 zračna sapnica (12 l/min)
 zračna sapnica (25 l/min)
Mjere (pogledaj stranicu 17)
Nemojte koristiti silikon koji sadrži octenu
kiselinu!
Opis simbola
Rezervni djelovi (pogledaj strani-
cu 25)
Oznaka testiranja (pogledaj
stranicu 28)
10

Güvenlik uyarıları
Montaj esnasında ezilme ve kesilme gibi yaralanmaları
önlemek için eldiven kullanılmalıdır.
Ürün yalnızca banyo, hijyen ve beden temizliği amaç-
ları doğrultusunda kullanılabilir.
Kafa duşunun monte edileceği tavan yeterli taşıma
kapasitesine sahip olmalıdır.
Delik açarken elektrik ve su hatlarına dikkat!
Montaj açıklamaları
• Montaj işleminden önce ürün nakliye hasarları yönünden
kontrol edilmelidir. Montaj işleminden sonra nakliye veya
yüzey hasarları için sorumluluk üstlenilmemektedir.
• Boruların ve armatürün montajı, yıkanması ve kontrolü
geçerli normlara göre yapılmalıdır.
• Ülkelerde geçerli kurulum yönetmeliklerine riayet
edilmelidir.
• Sadece uygun sabitleme malzemesi kullanılmalıdır! Ekteki
vidalar ve dübeller sadece beton için uygundur.
Teknik bilgiler
İşletme basıncı: azami 0,6 MPa
Tavsiye edilen işletme basıncı: 0,2 - 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Sıcak su sıcaklığı: azami 60°C
Termik dezenfeksiyon: azami 70°C / 4 dak
Ürün sadece şebeke suyu için tasarlanmıştır!
Türkçe
Temizleme (bakınız sayfa 22) ve
birlikte verilen broşür
Montajı
bakınız sayfa 18
Akış diyagramı
(bakınız sayfa 17)
 Hava memesi (12 l/dak)
 Hava memesi (25 l/dak)
Ölçüleri (bakınız sayfa 17)
Asetik asit içeren silikon kullanmayın!
Simge açıklaması
Yedek Parçalar (bakınız sayfa 25)
Kontrol işareti (bakınız sayfa 28)
Instrucţiuni de siguranţă
La montare utilizaţi mănuşi pentru evitarea contuziunilor
şi tăierii mâinilor.
Produsul poate fi utilizat doar pentru spălarea, menţine-
rea igienei şi curăţarea corpului.
Tavanul pe care urmează să montaţi duşul de tavan,
trebuie să aibă o capacitate portantă corespunzătoare.
La efectuarea lucrărilor de găurire fiţi atenţi la conduc-
tele de apă şi cablurile electrice!
Instrucţiuni de montare
• Înainte de instalare verificaţi, dacă produsul prezintă
deteriorări de transport. După instalare garanţia nu aco-
peră deteriorările de transport şi cele de suprafaţă.
• Conductele şi bateriile trebuie montate, spălate şi verifica-
te conform normelor în vigoare.
• Respectaţi reglementările referitoare la instalare valabile
în ţara respectivă.
• Utilizaţi numai materiale de montare corespunzătoare!
Şuruburile şi diblurile livrate sunt potrivite pentru ziduri
de beton.
Date tehnice
Presiune de funcţionare: max. 0,6 MPa
Presiune de funcţionare recomandată: 0,2 - 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura apei calde: max. 60°C
Dezinfecţie termică: max. 70°C / 4 min
Produsul este destinat exclusiv pentru apă potabilă.
Română
Curăţare (vezi pag. 22) şi broşura
alăturată
Montare
vezi pag. 18
Diagrama de debit
(vezi pag. 17)
 Duză de aer (12 l/min)
 Duză de aer (25 l/min)
Dimensiuni (vezi pag. 17)
Nu utilizaţi silicon cu conţinut de acid acetic!
Descrierea simbolurilor
Piese de schimb (vezi pag. 25)
Certificat de testare (vezi pag.
28)
11

Υποδείξεις ασφαλείας
Για να αποφύγετε τραυματισμούς κατά τη συναρμολόγη-
ση πρέπει να φοράτε γάντια.
Το προϊόν επιτρέπεται να χρησιμοποιείται μόνο σαν μέσο
λουτρού, υγιεινής και καθαρισμού του σώματος.
Η οροφή στην οποία πρόκειται να στερεωθεί το ντους
κεφαλιού πρέπει να έχει επαρκή φέρουσα ικανότητα.
Προσοχή όταν τρυπάτε πάνω από σωλήνες ηλεκτρικού
ή νερού!
Οδηγίες συναρμολόγησης
• Πριν τη συναρμολόγηση πρέπει να εξεταστεί το προϊόν για
ζημιές μεταφοράς. Μετά την εγκατάσταση δεν αναγνωρίζο-
νται ζημιές από τη μεταφορά ή επιφανειακές ζημιές.
• Οι σωλήνες και η μπαταρία πρέπει να τοποθετηθούν
σύμφωνα με τα ισχύοντα πρότυπα, να τεθούν υπό πίεση και
να δοκιμαστούν.
• Θα πρέπει να τηρούνται οι οδηγίες εγκατάστασης που
ισχύουν σε κάθε κράτος.
• Επιτρέπεται η χρήση μόνο κατάλληλων υλικών σταθεροποί-
ησης! Οι συνημμένες βίδες και στυλίσκοι είναι κατάλληλοι
μόνο για σκυροκονίαμα (μπετόν).
Τεχνικά Χαρακτηριστικά
Λειτουργία πίεσης: έως 0,6 MPa
Συνιστώμενη λειτουργία πίεσης: 0,2 - 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Θερμοκρασία ζεστού νερού: έως 60°C
Θερμική απολύμανση: έως 70°C / 4 min
Το προϊόν έχει σχεδιαστεί αποκλειστικά για πόσιμο νερό!.
Ελληνικά
Καθαρισμός (βλ. Σελίδα 22) και
συνημμένο φυλλάδιο
Συναρμολόγηση
βλ. Σελίδα 18
Διάγραμμα ροής
(βλ. Σελίδα 17)
 Ακροφύσιο αέρα (12 l/min)
 Ακροφύσιο αέρα (25 l/min)
Διαστάσεις (βλ. Σελίδα 17)
Μην χρησιμοποιείτε σιλικόνη που περιέχει
οξικό οξύ!
Περιγραφή συμβόλων
Ανταλλακτικά (βλ. Σελίδα 25)
Σήμα ελέγχου (βλ. Σελίδα 28)
Varnostna opozorila
Pri montaži je treba nositi rokavice, da se preprečijo
poškodbe zaradi zmečkanja ali urezov.
Ta izdelek se sme uporabljati le z namenom umivanja,
vzdrževanja higiene in telesne nege.
Strop, na katerega se montira stropna prha, mora
zagotavljati zadostno nosilnost.
Pri vrtanju bodite pozorni na električne vodnike in
vodovodno napeljavo
Navodila za montažo
• Pred montažo je treba izdelek preveriti glede morebitnih
transportnih poškodb. Po vgradnji transportne ali površin-
ske poškodbe ne bodo več priznane.
• Cevi in armaturo je treba montirati, izprati in preveriti po
veljavnih standardih.
• Upoštevati je treba pravilnike o inštalacijah, ki veljajo v
posamezni državi.
• Uporabi se lahko le primeren pritrditveni material! Prilo-
ženi vijaki in mozniki so primerni le za beton.
Tehnični podatki
Delovni tlak: maks. 0,6 MPa
Priporočeni delovni tlak: 0,2 - 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura tople vode: maks. 60°C
Termična dezinfekcija: maks. 70°C / 4 min
Proizvod je zasnovan izključno za sanitarno vodo!
Slovenski
Čiščenje (glejte stran 22) in priložena
brošura
Montaža
glejte stran 18
Diagram pretoka
(glejte stran 17)
 Zračna šoba (12 l/min)
 Zračna šoba (25 l/min)
Mere (glejte stran 17)
Ne smete uporabiti silikona, ki vsebuje ocetno
kislino!
Opis simbola
Rezervni deli (glejte stran 25)
Preskusni znak (glejte stran 28)
12

Ohutusjuhised
Kandke paigaldamisel muljumis- ja lõikevigastuste
vältimiseks kindaid.
Toodet tohib kasutada ainult pesemis-, hügieeni- ja
kehapuhastamiseesmärkidel.
Lael, kuhu dušš paigaldatakse, peab olema piisav
kandevõime.
Arvestage puurimisel voolukaablite ja veejuhtmete
asukohaga
Paigaldamisjuhised
• Enne paigaldamist tuleb toodet kontrollida transpordi-
kahjustuste osas Pärast paigaldamist ei tunnustata enam
transpordi- või pinnakahjustuste kaebuseid.
• Voolikute ja segisti paigaldamisel, loputamisel ja kontrolli-
misel tuleb lähtuda kehtivatest normatiividest
• Vastavas riigis kehtivaid paigalduseeskirju tuleb järgida.
• Kasutage ainult sobivat kinnitusmateriali! Kaasas olevad
kruvid ja kinnitid sobivad vaid betoonile.
Tehnilised andmed
Töörõhk maks. 0,6 MPa
Soovitatav töörõhk: 0,2 - 0,4 MPa
(1 MPa = 10 baari = 147 PSI)
Kuuma vee temperatuur: maks. 60°C
Termiline desinfektsioon: maks. 70°C / 4 min
Toode on ette nähtud eranditult joogivee jaoks!
Estonia
Puhastamine (vt lk 22) ja kaasas-
olev brošüür
Paigaldamine
vt lk 18
Läbivooludiagramm
(vt lk 17)
 õhudüüs (12 l/min)
 õhudüüs (25 l/min)
Mõõtude (vt lk 17)
Ärge kasutage äädikhapet sisaldavat silikooni!
Sümbolite kirjeldus
Varuosad (vt lk 25)
Kontrollsertifikaat (vt lk 28)
Drošības norādes
Montāžas laikā, lai izvairītos no saspiedumiem un
iegriezumiem, nepieciešams nēsāt cimdus.
Šo produktu drīkst izmantot tikai, lai mazgātos, higiēnai
un ķermeņa tīrīšanai.
Griestiem, pie kādiem pieskrūvējama augšējā duša,
jābūt ar pietiekošu nesējspēku.
Urbjot pievērsiet uzmanību elektrības un ūdens vadiem!
Norādījumi montāžai
• Pirms montāžas nepieciešams pārbaudīt, vai produktam
transportēšanas laikā nav radušies bojājumi. Pēc iebūvē-
šanas bojājumi, kas radušies transportēšanas laikā, vai
virsmas bojājumi netiek atzīti.
• Cauruļvadi un armatūra ir jāuzstāda, jāizskalo un jāpār-
bauda saskaņā ar spēkā esošajiem standartiem.
• Jāievēro attiecīgās valstīs spēkā esošās montāžas
prasības.
• Drīkst izmantot tikai piemērotus stiprinājuma materiālus!
Komplektā esošās skrūves un dībeļi ir piemēroti tikai
betonam.
Tehniskie dati
Darba spiediens: maks. 0,6 MPa
Ieteicamais darba spiediens: 0,2 - 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Karstā ūdens temperatūra: maks. 60°C
Termiskā dezinfekcija : maks. 70°C / 4 min
Izstrādājums ir paredzēts tikai dzeramajam ūdenim!
Latvian
Tīrīšana (skat. lpp. 22) un klāt pievie-
notais buklets
Montāža
skat. lpp. 18
Caurplūdes diagramma
(skat. lpp. 17)
 Gaisa sprausla (12 l/min)
 Gaisa sprausla (25 l/min)
Izmērus (skat. lpp. 17)
Neizmantot silikonu, kas satur etiķskābi!
Simbolu nozīme
Rezerves daļas (skat. lpp. 25)
Pārbaudes zīme (skat. lpp. 28)
13

Sigurnosne napomene
Prilikom montaže se radi sprečavanja prignječenja i
posekotina moraju nositi rukavice.
Proizvod sme da se koristi samo za kupanje, tuširanje i
ličnu higijenu.
Tavanica na koju treba da se montira tuš iznad glave
mora imati dovoljnu nosivost.
Prilikom bušenja treba paziti na električne kablove i
vodovodne cevi!
Instrukcije za montažu
• Pre montaže se mora proveriti da li je proizvod oštećen
pri transportu. Nakon ugradnje se ne priznaju nikakve
reklamacije koje se odnose na površinska i transportna
oštećenja.
• Vodovi i armatura moraju biti postavljeni, isprani i
testirani prema važećim normama.
• Treba se pridržavati propisa koji u određenim zemljama
važe za instalacije.
• Sme se koristiti samo prikladni pričvrsni materijal!
Priloženi vijci i tiplovi prikladni su samo za beton.
Tehnički podaci
Radni pritisak: maks. 0,6 MPa
Preporučeni radni pritisak: 0,2 - 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura vruće vode: maks. 60°C
Termička dezinfekcija: maks. 70°C / 4 min
Proizvod je koncipiran isključivo za pijaću vodu!
Srpski
Čišćenje (vidi stranu 22) i priložena
brošura
Montaža
vidi stranu 18
Dijagram protoka
(vidi stranu 17)
 vazdušna mlaznica (12 l/min)
 vazdušna mlaznica (25 l/min)
Mere (vidi stranu 17)
Nemojte koristiti silikon koji sadrži sirćetnu
kiselinu!
Opis simbola
Rezervni delovi (vidi stranu 25)
Ispitni znak (vidi stranu 28)
Sikkerhetshenvisninger
Bruk hansker under montasjen for å unngå klem- og
kuttskader.
Produktet skal kun brukes for bade-, hygiene- og
kroppshygiene.
Taket, der hodedusjen skal monteres, må ha en tilstrek-
kelig bæreevne.
Ved boring skal det passes på strøm- og vannledninger!
Montagehenvisninger
• Før montasjen skal produktet sjekkes for transportskader.
Etter monteringen aksepteres ikke noen transport- eller
overflateskader.
• Ledningene og armaturen skal monteres, spyles og sjek-
kes iht. de gyldige normer.
• Gjeldende retningslinjer for rørleggerarbeid i de enkelte
land skal følges.
• Det skal kun brukes egnet festematerial. Medleverte
skruer og plugger egner seg kun for betong.
Tekniske data
Driftstrykk maks. 0,6 MPa
Anbefalt driftstrykk: 0,2 - 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Varmtvannstemperatur maks. 60°C
Termisk desinfisering: maks. 70°C / 4 min
Produktet er utelukkende designet for drikkevann!
Norsk
Rengjøring (se side 22) og vedlagt
brosjyre
Montasje
se side 18
Gjennomstrømningsdiagram
(se side 17)
 Luftdyse (12 l/min)
 Luftdyse (25 l/min)
Mål (se side 17)
Ikke bruk silikon som inneholder eddiksyre!
Symbolbeskrivelse
Servicedeler (se side 25)
Prøvemerke (se side 28)
14

Указания за безопасност
При монтажа трябва да се носят ръкавици, за да
се избегнат наранявания поради притискане или
порязване.
Позволено е използването на продукта само за къпа-
не, хигиена и цели на почистване на тялото.
Таванът, на който трябва да се монтира разпръсква-
телят за главата, трябва да има достатъчна товароно-
симост.
При пробиването внимавайте за електро- и водопро-
водите!
Указания за монтаж
• Преди монтажа продуктът трябва да се провери за
транспортни щети. След монтажа не се признават
транспортни или повърхностни щети.
• Тръбопроводите и арматурата трябва да се монтират,
промият и проверят в съответствие с валидните норми.
• Трябва да бъдат спазвани валидните в съответните
страни предписания за инсталиране.
• Позволено е единствено използване на подходящи
материали за закрепване! Приложените винтове и
дюбели са подходящи само за бетон.
Технически данни
Работно налягане: макс. 0,6 МПа
Препоръчително работно налягане: 0,2 - 0,4 МПа
(1 МПа = 10 bar = 147 PSI)
Температура на горещата вода: макс. 60°C
Термична дезинфекция: макс. 70°C / 4 мин
Продуктът е разработен само за питейна вода!
БЪЛГАРСКИ
Почистване (вижте стр. 22) и
приложена брошура
Монтаж
вижте стр. 18
Диаграма на потока
(вижте стр. 17)
 Въздушна дюза (12 л/мин)
 Въздушна дюза (25 л/мин)
Размери (вижте стр. 17)
Не използвайте силикон, съдържащ оцетна
киселина!
Описание на символите
Сервизни части (вижте стр. 25)
Контролен знак (вижте стр. 28)
Udhëzime sigurie
Për të evituar lëndimet e pickimeve ose të prerjeve gjatë
procesit të montimit duhet që të vishni doreza.
Produkti duhet të përdoret vetëm qëllimet e banjave, të
higjienës dhe të larjes së trupit.
Tavani, mbi të cilin do të montoni pllakën e dushit,
duhet të ketë aftësi mbajtëse të mjaftueshme.
Gjatë shpimit bëni kujdes për të gjitha linjat elektrike
dhe tubacionet e ujit!
Udhëzime për montimin
• Përpara montimit duhet që produkti të kontrollohet për
dëmtime nga transporti. Pas instalimit nuk do të njihet
asnjë dëmtim nga transporti ose dëmtim i sipërfaqes.
• Tubacionet dhe rubinetet duhet që të montohen, të
shpëlahen dhe të kontrollohen sipas standardeve në fuqi
• Duhet të respektohen linjat udhëzuese të instalimit, të
vlefshme për vendet respektive.
• Guxohet të përdoret vetëm materiali i përshtatshëm
për përforcim! Vidhat dhe kunjat prezent janë të
përshtatshme vetëm për beton.
Të dhëna teknike
Presioni gjatë punës maks. 0,6 MPa
Presioni i rekomanduar: 0,2 - 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura e ujit të ngrohtë maks. 60°C
Dezinfektim Termik: maks. 70°C / 4 min
Produkti është projektuar ekskluzivisht për ujë të pijshëm!
Shqip
Pastrimi (shih faqen 22) dhe
broshura bashkëngjitur
Montimi
shih faqen 18
Diagrami i qarkullimit
(shih faqen 17)
 Priza e ajrit (12 l/min)
 Priza e ajrit (25 l/min)
Përmasat (shih faqen 17)
Mos përdorni silikon që në përbërje ka acid
acetik.
Përshkrimi i simbolit
Pjesët e servisit (shih faqen 25)
Shenja e kontrollit (shih faqen 28)
15











•



•

•

•



0,6 
0,4- 0,2
)PSI 147101(
60°C 
4/ 70°C 


22


18

)17
12 

25 

)17



)25
)28
16

17
Maße
Durchflussdiagramm
21

18
Montage
2
3 4
2.
6
5
1
1.
19 - 24 mm

19
Montage
7
Ø 8 mm
SW 8 mm
11
1.
2.
3.
8
9 10
2. 1.
12
SW 10 mm
19 - 24 mm
!
1.
2.

20
Montage
13
16
17
SW 4mm
14
15
18
SW 4 mm
(2 Nm)
SW 8 mm
(10 Nm) 2.
1.
