Hans Grohe Crometta S 240 1jet Showerpipe Manual

DE Gebrauchsanleitung / Montageanleitung 2
FR Mode d'emploi / Instructions de montage 3
EN Instructions for use / assembly instructions 4
IT Istruzioni per l'uso / Istruzioni per Installazione 5
ES Modo de empleo / Instrucciones de montaje 6
NL Gebruiksaanwijzing / Handleiding 7
DK Brugsanvisning / Monteringsvejledning 8
PT Instruções para uso / Manual de Instalación 9
PL Instrukcja obsługi / Instrukcja montażu 10
CS Návod k použití / Montážní návod 11
SK Návod na použitie / Montážny návod 12
ZH 用户手册/组装说明 13
RU Руководство пользователя /
Инструкция по монтажу 14
HU Használati útmutató / Szerelési útmutató 15
FI Käyttöohje / Asennusohje 16
SV Bruksanvisning / Monteringsanvisning 17
LT Vartotojo instrukcija / Montavimo instrukcijos 18
HR Upute za uporabu / Uputstva za instalaciju 19
TR Kullanım kılavuzu / Montaj kılavuzu 20
RO Manual de utilizare / Instrucţiuni de montare 21
EL Οδηγίες χρήσης / Οδηγία συναρμολόγησης 22
SL Navodilo za uporabo / Navodila za montažo 23
ET Kasutusjuhend / Paigaldusjuhend 24
LV Lietošanas pamācība / Montāžas instrukcija 25
SR Uputstvo za upotrebu / Uputstvo za montažu 26
NO Bruksanvisning / Montasjeveiledning 27
BG Инструкция за употреба /
Ръководство за монтаж 28
SQ Udhëzuesi i përdorimit / Udhëzime rreth montimit 29
AR  30
Crometta S 240 1jet
Showerpipe Reno EcoSmart
27270000
Crometta E 240 1jet
Showerpipe Reno EcoSmart
27289000

Serviceteile (siehe Seite 39)
Reinigung (siehe Seite 36)
Bedienung (siehe Seite 31)
Zum Entleeren der Kopfbrause diese nach dem Benutzen leicht schräg
stellen.
Durchflussdiagramm (siehe Seite 34)
 Handbrause
 Kopfbrause
Maße (siehe Seite 34)
Wartung (siehe Seite 38)
Rückflussverhinderer müssen gemäß DIN EN 1717 regelmäßig in
Übereinstimmung mit nationalen oder regionalen Bestimmungen auf
ihre Funktion geprüft werden (mindestens einmal jährlich).
Kein essigsäurehaltiges Silikon verwenden!
Symbolerklärung
Sicherheitshinweise
• Bei der Montage müssen zur Vermeidung von Quetsch- und Schnittverletzungen
Handschuhe getragen werden.
• Der Kopfbrausearm ist nur für das Halten der Kopfbrause ausgelegt, er darf nicht
mit weiteren Gegenständen belastet werden!
• Kinder, sowie Erwachsene mit körperlichen, geistigen und / oder sensorischen
Einschränkungen dürfen das Produkt nicht unbeaufsichtigt benutzen. Personen,
die unter Alkohol- oder Drogeneinfluss stehen, dürfen das Produkt nicht benutzen.
• Der Kontakt der Brausestrahlen mit empfindlichen Körperstellen (z. B. Augen)
muss vermieden werden. Es muss ein ausreichender Abstand zwischen Brause
und Körper eingehalten werden.
• Das Produkt darf nicht als Haltegriff benutzt werden. Es muss ein separater Halte-
griff montiert werden.
• Das Produkt darf nur zu Bade-, Hygiene- und Körperreinigungszwecken einge-
setzt werden.
• Große Druckunterschiede zwischen den Kalt- und Warmwasseranschlüssen
müssen ausgeglichen werden.
Montagehinweise
• Vor der Montage muss das Produkt auf Transportschäden untersucht werden.
Nach dem Einbau werden keine Transport- oder Oberflächenschäden anerkannt.
• Die Leitungen und die Armatur müssen nach den gültigen Normen montiert,
gespült und geprüft werden.
• Die in den Ländern jeweils gültigen Installationsrichtlinien sind einzuhalten.
• Die in der Montageanleitung angegebenen Montagemaße sind ideal für
Personen von ca. 1800 mm Körpergröße und müssen gegebenenfalls angepasst
werden. Hierbei ist darauf zu achten, dass sich bei geänderter Montagehöhe
die Mindesthöhe ändert und die Änderung der Anschlussmaße berücksichtigt
werden müssen.
• Bei der Montage des Produktes durch qualifiziertes Fachpersonal ist darauf zu
achten, dass die Befestigungsfläche im gesamten Bereich der Befestigung plan
ist (keine vorstehenden Fugen oder Fliesenversatz), der Wandaufbau für eine
Montage des Produktes geeignet ist und keine Schwachstellen aufweist.
• Die der Brause beigepackte Siebdichtung muss eingebaut werden, um Schmutz-
einspülungen aus dem Leitungsnetz zu vermeiden. Schmutzeinspülungen können
die Funktion beeinträchtigen und/oder zu Beschädigungen an Funktionsteilen der
Brause führen, für hieraus ergebende Schäden haftet Hansgrohe nicht.
• Im Notfall kann das Rohr zwischen Armatur und Kopfbrause im unteren Bereich
mit einer feinen Säge gekürzt werden.
• Die Brause darf nur nach einem Absperrventil oder einer Sanitärarmatur ange-
schlossen werden.
Deutsch
Technische Daten
Betriebsdruck: max. 1 MPa
Empfohlener Betriebsdruck: 0,12 - 0,5 MPa
Prüfdruck: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Heißwassertemperatur: max. 60°C
Thermische Desinfektion: max. 70°C / 4 min
• Eigensicher gegen Rückfließen
• Das Produkt ist ausschließlich für Trinkwasser konzipiert!
Montage (siehe Seite 32)
Sonderzubehör (nicht im Lieferumfang enthalten)
Fliesenausgleichsscheibe #95239000 (siehe Seite 39)
2
Prüfzeichen (siehe Seite 40)

Pièces détachées (voir pages 39)
Nettoyage (voir pages 36)
Instructions de service (voir pages 31)
Pour vider le pommeau de la douchette, l'incliner légèrement après
l'utilisation.
Diagramme du débit (voir pages 34)
 Douchette
 pomme de douche
Dimensions (voir pages 34)
Entretien (voir pages 38)
Les clapets anti-retour doivent être examinés régulièrement conformé-
ment à la norme EN 1717 ou conformément aux dispositions nationales
ou régionales quant à leur fonction (au moins une fois par an).
Ne pas utiliser de silicone contenant de l'acide acétique!
Description du symbole
Consignes de sécurité
• Lors du montage, porter des gants de protection pour éviter toute blessure par
écrasement ou coupure.
• Le bras de la douchette n'est conçu que pour tenir la douchette et ne doit pas
servir à la suspension d'autres objets !
• Il est interdit aux enfants ainsi qu'aux adultes ayant des insuffisantes physiques,
psychiques et/ou motoriques d'utiliser la douche sans surveillance. De même,
il est interdit à des personnes sous influence d'alcool ou de drogues d'utiliser la
douche.
• Éviter le contact du jet de la douchette avec les parties sensibles du corps (telles
par ex. que les yeux). Veiller à respecter un écart suffisant entre la douchette et
le corps
• Le produit ne doit pas servir de poignée. Monter pour cela une poignée séparée.
• Le produit ne doit servir qu'à se laver et à assurer l'hygiène corporelle.
• Il est conseillé d'équilibrer les pressions de l'eau chaude et froide.
Instructions pour le montage
• Avant son montage, s'assurer que le produit n'a subi aucun dommage pendant le
transport Après le montage, tout dommage de transport ou de surface ne pourra
pas être reconnu.
• Les conduites et la robinetterie doivent être montés, rincés et contrôlés selon les
normes en vigueur.
• Les directives d'installation en vigueur dans le pays concerné doivent être respec-
tées.
• Les dimensions d'installation indiquées dans la notice de montage sont idéales
pour des personnes d'une taille de 1800 mm environ et doivent être ajustées
selon le cas. Tenir compte pour cela du fait qu'un changement de hauteur modi-
fie la hauteur minimum et que la modification des cotes de raccord doit entrer en
ligne de compte.
• Lors du montage de ce produit par du personnel qualifié, veiller à ce que la sur-
face de fixation soit bien plane dans toute la zone de fixation (pas de dépasse-
ment de joints ou de déport de carreaux), à ce que le mur se prête au montage
du produit et ne présente aucun point fragile.
• Le joint à filtre fourni avec la pomme de douche à main doit être installé afin de
retenir des impuretés du système de conduites. Ceux-ci pourraient influencer le
fonctionnement de ce produit et même endommager des pieces mobiles. Des
réclamations à la suite de l’usage de la pomme de douche sans joint-tamis de
hansgrohe ne peuvent pas faire partie de notre garantie.
• En cas d'urgence, il est possible de raccourcir, dans la partie inférieure, le tuyau
reliant la robinetterie au pommeau de la douche à l'aide d'une scie fine.
• La douchette ne doit être raccordée qu'en aval d'une vanne d'arrêt ou d'une
robinetterie sanitaire.
Français
Informations techniques
Pression de service autorisée: max. 1 MPa
Pression de service conseillée: 0,12 - 0,5 MPa
Pression maximum de contrôle: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Température d'eau chaude: max. 60°C
Désinfection thermique: max. 70°C / 4 min
• Avec dispositif anti-retour
• Le produit est exclusivement conçu pour de l'eau potable!
Montage (voir pages 32)
Accessoires en option (ne fait pas partie de la fourniture)
cale de compensation #95239000 (voir pages 39)
3
Classification acoustique et débit (voir pages 40)

Spare parts (see page 39)
Cleaning (see page 36)
Operation (see page 31)
To empty the overhead shower after use, hold it in a slightly inclined
position.
Flow diagram (see page 34)
 Hand shower
 overhead shower
Dimensions (see page 34)
Maintenance (see page 38)
The check valves must be checked regularly according to DIN
EN 1717 in accordance with national or regional regulations (at least
once a year).
Do not use silicone containing acetic acid!
Symbol description
Safety Notes
• Gloves should be worn during installation to prevent crushing and cutting injuries.
• The arm of the shower head is intended only to hold the shower head. Do not
load it down with other objects!
• Children as well as adults with physical, mental and/or sensoric impairments
must not use this product without proper supervision. Persons under the influence
of alcohol or drugs are prohibited from using this product.
• Do not allow the streams of the shower touch sensitive body parts (such as your
eyes). An adequate distance must be kept between the shower and you.
• The product may not be used as a holding handle. A separate handle must be
installed.
• The product may only be used for bathing, hygienic and body cleaning pur-
poses.
• The hot and cold supplies must be of equal pressures.
Installation Instructions
• Prior to installation, inspect the product for transport damages. After it has been
installed, no transport or surface damage will be honoured.
• The pipes and the fixture must be installed, flushed and tested as per the applica-
ble standards.
• The plumbing codes applicable in the respective countries must be observed.
• The installation dimensions stated in these installation instructions are ideal for
people of approximately 1800 mm in body height. The dimensions can be
altered if required. In this case, pay attention to the fact that a change of instal-
lation height will also change the minimum height, and that the altered mounting
dimensions must be taken into consideration.
• During installation of the product by qualified trained personnel, make sure that
the entire fastening surface is even and smooth (no protruding seams or tile
offset), that the finish of the wall is suitable to apply the product and has no weak
points.
• The mesh washer must be insert to protect the shower against incoming dirt
by pipework. Incoming dirt leads to defects or/and can damage parts of the
shower; such caused faults voids all liability and guarantee claims.
• If required, the bottom part of the pipe between the fixture and the shower head
can be shortened with a fine-toothed saw.
• The shower may only be connected downstream of a shut-off valve or sanitary
fitting.
English
Technical Data
Operating pressure: max. 1 MPa
Recommended operating pressure: 0,12 - 0,5 MPa
Test pressure: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Hot water temperature: max. 60°C
Thermal disinfection: max. 70°C / 4 min
• Safety against backflow
• The product is exclusively designed for drinking water!
Assembly (see page 32)
Special accessories (order as an extra)
tile-matching-disk #95239000 (see page 39)
4
Test certificate (see page 40)

Parti di ricambio (vedi pagg. 39)
Pulitura (vedi pagg. 36)
Procedura (vedi pagg. 31)
Per svuotare la doccia di testa dopo averla usata, posizionarla legger-
mente obliqua.
Diagramma flusso (vedi pagg. 34)
 Doccetta
 soffione doccia
Ingombri (vedi pagg. 34)
Manutenzione (vedi pagg. 38)
La valvola di non ritorno deve essere controllata regolarmente come da
DIN EN 1717, secondo le normative nazionali e regionali (almeno una
volta all'anno).
Non utilizzare silicone contenente acido acetico!
Descrizione simbolo
Indicazioni sulla sicurezza
• Durante il montaggio, per pevitare ferite da schiacciamento e da taglio bisogna
indossare guanti protettivi.
• Il braccio del soffione della doccia è progettato per sostenere solo quest'ultimo,
non va sovraccaricato con altri oggetti!
• I bambini e gli adulti affetti da menomazioni fisiche, psichiche e/o sensoriali
devono utilizzare il sistema doccia solo sotto sorveglianza. Il prodotto non deve
essere utilizzato da persone sotto l'effetto di droghe o alcolici.
• Bisogna evitare il contatto fra il getto della doccia e parti del corpo delicate (ad
es. gli occhi). Fra il soffione ed il corpo va mantenuta una distanza sufficiente.
• Il prodotto non deve essere utilizzato come maniglia, questa deve essere monta-
ta separatamente.
• Il prodotto deve essere utilizzato esclusivamente per fare il bagno e per l'igiene
del corpo.
• Attenzione! Compensare le differenze di pressione tra i collegamenti dell'acqua
fredda e dell'acqua calda.
Istruzioni per il montaggio
• Prima del montaggio è necessario controllare che non ci siano stati danni
durante il trasporto. Una volta eseguito il montaggio, non verranno riconosciuti
eventuali danni di trasporto o delle superfici.
• Montare, lavare e controllare tubature e rubinetteria rispettando le norme
correnti.
• Vanno rispettate le direttive di installazione nazionali vigenti nel rispettivo paese.
• Le quote di montaggio indicate nelle istruzioni di montaggio sono ideali per per-
sone grandi circa 1800 mm e eventualmente vanno adattate. A ciò bisogna fare
attenzione, che ad altezza di montaggio cambiata l'altezza minima necessaria
indicata cambia e che bisogna considerare la modifica delle quote di collega-
mento.
• Per il montaggio del prodotto da personale specializzato qualificato bisogna
fare attenzione, che la superficie di fissaggio, in tutto il campo di fissaggio, sia
piana (nessuna giunzione sporgente o sfalsamento di piastrella), la costruzione
della parete sia adatta al montaggio del prodotto e che non presenti alcun punto
debole.
• Per proteggere la soffione doccia da eventuali impurita provenienti dalle tubazio-
ni dell’acqua, deve essere inserito il filtro nell’impugnatura della doccia stessa.
Tali impurita possono infatti causare difetti e/o danneggiare parti della doccia;
in questo caso la Hansgrohe non risponde dei danni.
• Se necessario il tubo può essere accorciato tra il raccordo e la doccetta nella
parte inferiore usando un seghetto.
• La doccia deve essere collegata solo a valle di una valvola d'arresto o di un'ar-
matura sanitaria.
Italiano
Dati tecnici
Pressione d'uso: max. 1 MPa
Pressione d'uso consigliata: 0,12 - 0,5 MPa
Pressione di prova: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura dell'acqua calda: max. 60°C
Disinfezione termica: max. 70°C / 4 min
• Sicurezza antiriflusso
• Il prodotto è concepito esclusivamente per acqua potabile!
Montaggio (vedi pagg. 32)
Accessori speciali (non contenuto nel volume di fornitura)
distanziali da piastrella #95239000 (vedi pagg. 39)
5
Segno di verifica (vedi pagg. 40)

Repuestos (ver página 39)
Limpiar (ver página 36)
Manejo (ver página 31)
Para vaciar la ducha, colóquela en una posición ligeramente inclinada
tras el uso.
Diagrama de circulación (ver página 34)
 Teleducha
 Ducha fija
Dimensiones (ver página 34)
Mantenimiento (ver página 38)
Las válvulas anti-retorno tienen que ser controladas regularmente según
la norma DIN EN 1717, en acuerdo con las regulaciones nacionales o
regionales (una vez al año, por lo menos).
No utilizar silicona que contiene ácido acético!
Descripción de símbolos
Indicaciones de seguridad
• Durante el montaje deben utilizarse guantes para evitar heridas por aplastamien-
to o corte.
• El brazo del pulverizador de ducha solo está previsto para soportar el pulveriza-
dor de ducha y no debe cargarse con otros objetos!
• Niños, así como adultos con limitaciones corporales, mentales y/o sensoriales
no deben utilizar el sistema de duchas sin vigilancia. Personas que se encuentran
bajo el efecto de alcohol o drogas, no deben utilizar el sistema de duchas.
• Debe evitarse el contacto del chorro del pulverizador con partes sensibles del
cuerpo (por ej. ojos). Debe mantenerse una distancia suficiente entre pulveriza-
dor y cuerpo.
• El producto no debe ser utilizado como un elemento de sujeción. Debe montarse
un elemento de sujeción separado.
• El producto solo debe ser utilizado para fines de baño, higiene y limpieza corpo-
ral.
• Grandes diferencias de presión en servicio entre agua fría y agua caliente
deben equilibrarse.
Indicaciones para el montaje
• Antes del montaje se debe examinarse el producto contra daños de transpor-
te. Después de la instalación no se reconoce ningún daño de transporte o de
superficie.
• Los conductos y la grifería deben montarse, lavarse y comprobarse según las
normas vigentes.
• Es obligatorio el cumplimiento de las directrices de instalación vigentes en el país
respectivo.
• Las medidas indicadas en las instrucciones de montaje resultan ideales para
personas de 1800 mm de altura, por lo que deberán ajustarse siempre que sea
necesario. En este sentido, es importante tener en cuenta que, en caso de modi-
ficación de la altura de montaje, cambia la altura mínima y habrá que adaptar
las medidas de conexión.
• Durante el montaje del producto, mediante personal especializado, se debe ase-
gurar de que la superficie de sujeción en todo el área de la fijación sea plana
(sin fugas o azulejos que sobresalgan), que la estructura del muro sea adecuada
para el montaje del producto y que no presente puntos débiles.
• La junta de filtración que se suministra con la ducha mural evita que las partí-
culas de suciedad procedentes de las tuberías lleguen a la ducha mural. Debe
colocarse entre el flexo y la ducha mural. Infiltraciones de suciedad deterioran
el funcionamiento de la ducha mural y pueden causar daños en el interior de la
misma que no están cubiertas por la garantía de Hansgrohe.
• En caso de necesidad, con una sierra fina puede recortarse por la parte de
abajo el tubo entre el grifo y la ducha.
• La roseta de ducha debe conectarse siempre a una válvula de bloqueo o a
valvulería sanitaria.
Español
Datos técnicos
Presión en servicio: max. 1 MPa
Presión recomendada en servicio: 0,12 - 0,5 MPa
Presión de prueba: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura del agua caliente: max. 60°C
Desinfección térmica: max. 70°C / 4 min
• Seguro contra el retorno
• El producto ha sido concebido exclusivamente para agua potable.
Montaje (ver página 32)
Opcional (no incluido en el suministro)
Pieza desuplemento #95239000 (ver página 39)
6
Marca de verificación (ver página 40)

Service onderdelen (zie blz. 39)
Reinigen (zie blz. 36)
Bediening (zie blz. 31)
Om de hoofddouche leeg te maken, zet u deze na het gebruik licht
schuin.
Doorstroomdiagram (zie blz. 34)
 Handdouche
 hoofddouche
Maten (zie blz. 34)
Onderhoud (zie blz. 38)
Keerkleppen moeten volgens DIN EN 1717 regelmatig en volgens
plaatselijk geldende eisen op het funktioneren gecontroleerd worden.
(Tenminste een keer per jaar)
Gebruik geen zuurhoudende silicone!
Symboolbeschrijving
Veiligheidsinstructies
• Bij de montage moeten ter voorkoming van knel- en snijwonden handschoenen
worden gedragen.
• De arm van de hoofddouche is uitsluitend voor het vasthouden van de hoofddou-
che bedoeld en mag niet met verdere voorwerpen worden belast!
• Kinderen en volwassenen met lichamelijke, geestelijke en/of sensorische be-
perkingen mogen het douchesysteem niet zonder toezicht gebruiken. Personen
onder invloed van alcohol of drugs mogen het douchesysteem niet gebruiken.
• Het contact van de douchestraal met gevoelige lichaamsdelen (bijv. ogen)
moet worden voorkomen. Er moet voldoende afstand tussen douche en lichaam
aangehouden worden.
• Het product mag niet als handgreep worden gebruikt. Er moet een aparte hand-
greep gemonteerd worden.
• Het product mag alleen voor het wassen, hygiënische doeleinden en voor de
lichaamreiniging worden gebruikt.
• Grote drukverschillen tussen de koud- en warmwatertoevoer dienen vermeden te
worden.
Montage-instructies
• Vóór de montage moet het product gecontroleerd worden op transportschade.
Na de inbouw wordt geen transport- of oppervlakteschade meer aanvaard.
• De leidingen en armaturen moeten gemonteerd, gespoeld en gecontroleerd
worden volgens de geldige normen.
• De in de overeenkomstige landen geldende installatierichtlijnen moeten nage-
leefd worden.
• De in de handleiding aangegeven montagematen richten zich op personen van
ca. 1800 mm groot en moeten indien nodig aangepast worden. Daarbij moet in
acht genomen worden dat bij een gewijzigde montagehoogte ook de mini-
mumhoogte verandert en dat de aansluitmaten overeenkomstig moeten worden
aangepast.
• Bij de montage van het product door gekwalificeerd vakpersoneel moet erop
gelet worden dat het montagevlak in het volledige bereik van de bevestiging vlak
is (geen uitstekende voegen of verspringende tegels), dat de wand geschikt is
voor de montage van het product en geen zwakke plaatsen vertoont.
• Het bij de hoofddouche verpakte zeefje moet worden ingebouwd om vuil uit de
waterleiding te weren. Vuil uit de leidingen kan de werking van de hoofddouche
negatief beïnvloeden en/of de hoofddouche beschadigen. Voor deze schade is
Hansgrohe niet verantwoordelijk.
• In noodgevallen kan de buis tussen de armatuur en de hoofddouche onderaan
met een fijne zaag verkort worden.
• De douche mag enkel aangesloten worden na een afsluitklep of een sanitaire
kraan.
Nederlands
Technische gegevens
Werkdruk: max. max. 1 MPa
Aanbevolen werkdruk: 0,12 - 0,5 MPa
Getest bij: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatuur warm water: max. 60°C
Thermische desinfectie: max. 70°C / 4 min
• Beveiligd tegen terugstromen
• Het product is uitsluitend ontworpen voor drinkwater!
Montage (zie blz. 32)
Toebehoren (behoort niet tot het leveringspakket)
opvulschijf #95239000 (zie blz. 39)
7
Keurmerk (zie blz. 40)

Reservedele (se s. 39)
Rengøring (se s. 36)
Brugsanvisning (se s. 31)
Hovedbruseren tømmes ved at holde den en smule på skrå efter brug.
Gennemstrømningsdiagram (se s. 34)
 Håndbruser
 Hovedbruser
Målene (se s. 34)
Service (se s. 38)
Ifølge DIN EN 1717 skal gennmestrømningsbegrænsere i overenstem-
melse med nationale regler afprøves regelmæssigt (mindst en gang om
året).
Der må ikke benyttes eddikesyreholdig silikone!
Symbolbeskrivelse
Sikkerhedsanvisninger
• Ved monteringen skal der bruges handsker for at undgå kvæstelser og snitsår.
• Stangen til hovedbruseren er kun beregnet til at holde hovedbruseren. Den må
ikke belastes med andre genstande!
• Børn som også voksne med fysiske, mentale og / eller sensoriske begrænsninger
må ikke bruge brusersystemet uden opsyn. Personer som er under indflydelse af
alkohol eller narkotika må ikke bruge brusersystemet.
• Bruserstrålens kontakt med sensitive områder (f.eks. øjne) skal undgås. Der skal
være en tilstrækkelig afstand mellem bruseren og kroppen.
• Produktet må ikke bruges som håndtag. Der skal monteres et separat håndtag.
• Produktet må kun bruges til bade-, hygiejne og kropsrengøringsformål.
• Større trykforskelle mellem koldt og varmt vand bør udjævnes.
Monteringsanvisninger
• Før monteringen skal produktet kontrolleres for transportskader. Efter monteringen
godkendes transportskader eller skader på overfladen ikke længere.
• Ledningerne og armaturerne skal monteres, skylles og kontrolleres iht. de gæl-
dende standarder.
• Installationsbestemmelserne, der gælder i det enkelte land, skal overholdes.
• Målene i monteringsanvisningen er ideal til personer med en størrelse på
1800 mm og skal i givet fald tilpasses. Herved skal der tages hensyn til, at den
mindste højde i tilfælde af en ændret monteringshøjde ændres og at der skal
tages hensyn til de ændrede tilslutningsmål.
• Ved montering af produktet igennem kvalificerede fagfolk skal der holdes øje
med, at fastgørelsesoverfladen er plan i alle områder hvor produktet monteres
(ingen fremragende fuger eller fliseforskydninger), at væggene er velegnet til
monteringen af produktet og ikke har svare områder.
• Den vedlagte smudsfangssi skal indsættes i bruseren for at undgå snavs fra rørsy-
stemet. Indskyllet snavs kan have indflydelse på bruserens funktion og/eller føre
til beskadigelser på håndbruserens funktionsdele.
• I et nødstilfælde kan røret mellem armaturet og hovedbruseren afkortes med en
fin sav.
• Bruseren må kun tilsluttes efter en afspærringsventil eller et sanitærarmatur.
Dansk
Tekniske data
Driftstryk: max. 1 MPa
Anbefalet driftstryk: 0,12 - 0,5 MPa
Prøvetryk: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Varmtvandstemperatur: max. 60°C
Termisk desinfektion: max. 70°C / 4 min
• Med indbygget kontraventil
• Produktet er udelukkende beregnet til drikkevand!
Montering (se s. 32)
Specialtilbehør (ikke med i leveringsomfang)
Afstandsskive #95239000 (se s. 39)
8
Godkendelse (se s. 40)

Peças de substituição (ver página 39)
Limpeza (ver página 36)
Funcionamento (ver página 31)
Posicionar a cabeça do chuveiro numa posição inclinada para o
esvaziar após a utilização.
Fluxograma (ver página 34)
 Chuveiro de mão
 Chuveiro fixo
Medidas (ver página 34)
Manutenção (ver página 38)
As válvulas anti-retorno devem ser verificadas regularmente de acordo
com a DIN EN 1717 segundo os regulamentos nacionais ou regionais
(pelo menos uma vez por ano).
Não utilizar silicone que contenha ácido acético!
Descrição do símbolo
Avisos de segurança
• Durante a montagem devem ser utilizadas luvas de protecção, de modo a evitar
ferimentos resultantes de entalamentos e de cortes.
• O braço do chuveiro foi concebido apenas para servir de apoio à cabeça do
chuveiro, pelo que não pode ser sujeito a cargas de objectos adicionais!
• Crianças e adultos com deficiências motoras, mentais e/ou sensoriais não
podem utilizar o sistema de duche sem monitorização. Pessoas que estejam sob
a influência de álcool ou drogas não podem utilizar o sistema de duche.
• Deve-se evitar o contacto dos jactos de água com partes do corpo sensíveis (p.
ex. olhos). É necessário manter uma distância suficiente entre o chuveiro e o
corpo.
• O produto não pode ser utilizado como pega de apoio. Tem que ser montada
uma pega separada.
• O produto só pode ser utilizado para fins de higiene pessoal.
• Grandes diferenças entre as pressões das águas quente e fria devem ser com-
pensadas.
Avisos de montagem
• Antes da montagem deve-se controlar o produto relativamente a danos de
transporte. Após a montagem não são aceites quaisquer danos de transporte ou
de superfície.
• As tubagens e a torneira têm que ser montadas, enxaguadas e verificadas de
acordo com as normas em vigor.
• A prescrições de instalação válidas nos respetivos países devem ser respeitadas.
• As dimensões de montagem indicadas nas instruções de montagem são ideais
para pessoas com uma altura aprox. 1800 mm e têm que ser eventualmente
adaptadas. Neste contexto deve ter-se em atenção que alterações na altura de
montagem obrigam a alterações na altura mínima, bem como alterações nas
dimensões de ligação.
• Durante a montagem efectuada por técnicos qualificados deve ter-se em
atenção que a superfície de fixação seja plana em toda a sua extensão (sem
juntas ou ladrilhos salientes), que a estrutura da parede seja adequada para a
montagem do produto e que não apresente pontos fracos.
• O filtro de rede deve ser colocado para proteger o chuveiro de areias e resíduos
rovenientes da tubagem. Resíduos e areias podem danificar componentes, ou
provocar mau funcionamento do chuveiro; as avarias assim provocadas anulam
a nossa responsabilidade e anulam a nossa garantia.
• Em caso de emergência é possível encurtar o tubo entre a torneira e a cabeça
do chuveiro, na parte inferior, com uma serra fina.
• O chuveiro só pode ser instalado a seguir a uma válvula de retenção ou valvula-
ria de sanitários.
Português
Dados Técnicos
Pressão de funcionamento: max. 1 MPa
Pressão de func. recomendada: 0,12 - 0,5 MPa
Pressão testada: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura da água quente: max. 60°C
Desinfecção térmica: max. 70°C / 4 min
• Função anti-retorno e anti-vácuo
• Este produto foi única e exclusivamente concebido para água potável!
Montagem (ver página 32)
Acessórios especiais (não incluído no volume de forne-
cimento)
Arruela espaçadora #95239000 (ver página 39)
9
Marca de controlo (ver página 40)

Części serwisowe (patrz strona 39)
Czyszczenie (patrz strona 36)
Obsługa (patrz strona 31)
Do opróżniania prysznica należy go po jego użyciu ustawić lekko na
skos.
Schemat przepływu (patrz strona 34)
 Prysznic ręczny
 Prysznic sufitowy
Wymiary (patrz strona 34)
Konserwacja (patrz strona 38)
Zgodnie z normą DIN EN 1717, krajowymi i miejscowymi przepisami,
działanie zabezpieczeń przed przepływem zwrotnym musi być kontro-
lowane (przynajmniej raz w roku).
Nie stosować silikonów zawierających kwas octowy!
Opis symbolu
Wskazówki bezpieczeństwa
• Aby uniknąć zranień na skutek zgniecenia lub przecięcia, podczas montażu
należy nosić rękawice ochronne.
• Ramię prysznica jest przystosowane do trzymania głowicy prysznica i nie może
być obciążane innymi przedmiotami!
• Zarówno dzieci, jak i dorośli z fizycznymi, psychicznymi i/lub sensorycznymi
ograniczeniami nie mogą korzystać z prysznica bez opieki. Osoby znajdujące
się pod wpływem alkoholu lub narkotyków nie mogą korzystać z prysznica.
• Należy unikać kontaktu strumienia wypływającego z głowicy z wrażliwymi
częściami ciała (np. oczami). Należy zachowywać odpowiednią odległość
pomiędzy głowicą a ciałem.
• Produktu nie wolno używać jako uchwytu do trzymania się. Należy zamontować
osobny uchwyt.
• Produkt może być używany tylko do kąpieli, higieny i czyszczenia ciała.
• Znaczne różnice ciśnień na dopływach ciepłej i zimnej wody muszą zostać
wyrównane.
Wskazówki montażowe
• Przed montażem należy skontrolować produkt pod kątem szkód transportowych.
Po montażu nie widać żadnych szkód transportowych ani szkód na powierzchni.
• Przewody i armatura muszą być montowane, płukane i kontrolowane według
obowiązujących norm.
• Należy przestrzegać wytycznych instalacyjnych obowiązujących w danym
kraju.
• Wymiary montażowe podane w instrukcji montażowej są idealne dla osób o
wzroście sięgającym ok. 1800 mm i w razie konieczności należy je dostosować.
Należy przy tym zwrócić uwagę na fakt, iż przy zmienionej wysokości montażu
zmienia się minimalna wysokość, a także ulegają zmianie wymiary przyłączy.
• Montaż produktu musi być wykonany przez wykwalifikowanego fachowca. Po-
wierzchnia w miejscu montażu musi być równa (bez uskoków wzgl. wzajemnie
przesuniętych płytek). Ściana w miejscu montażu musi być stabilna. Dołożone w
komplecie śruby i kołki rozporowe są przeznaczone do betonu.
• Znajdujące się przy prysznicu sitko musi zostać zainstalowane, aby zatrzymać
zanieczyszczenia z instalacji. Przedostające się zanieczyszczenia mogą mieć
ujemny wpływ na działanie i/lub prowadzić do usterek w działaniu elementów
prysznica. Za powstałe z tego tytułu szkody firma Hansgrohe nie ponosi odpo-
wiedzialności.
• W razie konieczności rurę między armaturą a prysznicem sufitowym w dolnym
obszarze można skrócić przy użyciu małej piły
• Prysznic można podłączyć tylko po użyciu zaworu odcinającego lub armatury
sanitarnej.
Polski
Dane techniczne
Ciśnienie robocze: maks. 1 MPa
Zalecane ciśnienie robocze: 0,12 - 0,5 MPa
Ciśnienie próbne: 1,6 MPa
(1 MPa = 10 bary = 147 PSI)
Temperatura wody gorącej: maks. 60°C
Dezynfekcja termiczna: maks. 70°C / 4 min
• Zabezpieczony przed przepływem zwrotnym
• Produkt przeznaczony wyłącznie do wody pitnej!
Montaż (patrz strona 32)
Wyposażenie specjalne (Nie jest częścią dostawy)
Podkładka do wyrównania płytek ceramicznych
#95239000 (patrz strona 39)
10
Znak jakości (patrz strona 40)

Servisní díly (viz strana 39)
Čištění (viz strana 36)
Ovládání (viz strana 31)
Pro vyprázdnění sprchové hlavice, hlavici po použití nastavte do lehce
šikmé polohy.
Diagram průtoku (viz strana 34)
 Ruční sprcha
 Horní sprcha
Rozmìry (viz strana 34)
Údržba (viz strana 38)
U zpětných ventilů se musí podle DIN EN 1717 v souladu s národními
nebo regionálními předpisy testovat jejich funkčnost (alespoň jednou
ročně).
Nepoužívat silikon s obsahem kyseliny octové!
Popis symbolů
Bezpečnostní pokyny
• Pro zabránění řezným zraněním a pohmožděninám je nutné při montáži nosit
rukavice.
• Držák sprchové hlavice je dimenzován pouze pro držení sprchové hlavice a
nesmí se zatěžovat dalšími předměty!
• Děti a dospělé osoby s tělesným, duševním a / nebo smyslovým postižením nesmí
produkt používat bez dozoru. Osoby pod vlivem alkoholu nebo drog nesmí
produkt používat.
• Je nutné zabránit kontaktu vodních paprsků sprchy s měkkými částmi těla (např.
očima). Je nutné dodržovat dostatečný odstup mezi sprchou a tělem.
• Produkt nesmí být používán jako madlo. Je nutné namontovat samostatné madlo.
• Produkt smí být používán pouze ke koupání a za účelem tělesné hygieny.
• Je nutné vyrovnat velké rozdíly tlaku mezi přípoji studené a teplé vody.
Pokyny k montáži
• Před montáží je třeba produkt zkontrolovat, zda nebyl při transportu poškozen.
Po zabudování nebudou uznány žádné škody způsobené transportem nebo
poškození povrchu.
• Vedení a armatura musí být namontovány, propláchnuty a otestovány podle
platných norem.
• Je třeba dodržovat montážní pravidla platné v dané zemi.
• Montážní rozměry uvedené v návodu pro montáž jsou ideální pro osoby s výš-
kou postavy přibližně 1800 mm a v případě potřeby je nutné je přizpůsobit. Při
tom je zapotřebí dbát nato, že se při změněné výšce montáže změní požadova-
ná minimální výška a že je třeba brát ohled na připojovací rozměry.
• Při montáži produktu kvalifikovanou osobou je třeba dbát na to, aby byla
upevňovací plocha v celé oblasti upevnění rovná (žádné vyčnívající spáry nebo
zapuštění obkladů), aby struktura stěny byla vhodná pro montáž produktu a ne-
měla žádná slabá místa.
• Do přívodu musí být zabudováno se sprchou dodávané sítko, aby zachycovalo
nečistoty vyplavené z vodovodní sítě. Vyplavené nečistoty mohou ovlivnit funkci
sprchy a nebo mohou vést i k jejímu poškození. Na takto vzniké škody se nevzta-
huje záruka firmy Hansgrohe.
• V případě nutnosti lze trubku mezi armaturou a sprchovou hlavicí ve spodní
oblasti zkrátit jemnou pilkou.
• Sprcha smí být připojena pouze za uzavíracím ventilem nebo sanitární armatu-
rou.
Česky
Technické údaje
Provozní tlak: max. 1 MPa
Doporučený provozní tlak: 0,12 - 0,5 MPa
Zkušební tlak: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Teplota horké vody: max. 60°C
Tepelná desinfekce: max. 70°C / 4 min
• Vlastní jištění proti zpětnému nasátí.
• Výrobky Hansgrohe jsou vhodné pro přímý kontakt s pitnou vodou.
Montáž (viz strana 32)
Zvláštní příslušenství (není součástí dodávky)
destička pro vyrovnání obkladů #95239000 (viz strana 39)
11
Zkušební značka (viz strana 40)

Servisné diely (viď strana 39)
Čistenie (viď strana 36)
Obsluha (viď strana 31)
Na vyprázdnenie vrchnej sprchy túto po použití nahnite do mierne
šikmej polohy.
Diagram prietoku (viď strana 34)
 Ručná sprcha
 Horná sprcha
Rozmery (viď strana 34)
Údržba (viď strana 38)
Pri spätných ventiloch sa musí podľa DIN EN 1717 v súlade s národ-
nými alebo regionálnymi predpismi testovať ich funkčnosť (aspoň raz
ročne).
Nepoužívať silikón s obsahom kyseliny octovej!
Popis symbolov
Bezpečnostné pokyny
• Pri montáži musíte nosiť rukavice, aby ste predišli pomliaždeninám a rezným
poraneniam.
• Rameno držiaka hlavice sprchy je určené len na uchytenie hlavice sprchy a
nesmie sa zaťažovať inými predmetmi!
• Produkt nesmú bez dozoru používať deti, ako aj dospelé osoby s telesným,
duševným a/alebo zmyslovým postihnutím. Produkt nesmú používať ani osoby,
ktoré sú pod vplyvom alkoholu alebo drog.
• Vyhýbajte sa kontaktu vodného lúča sprchy s citlivými miestami tela (napr. oči).
Dodržiavajte dostatočnú vzdialenosť medzi sprchou a telom.
• Výrobok sa nesmie používať ako držadlo. K tomu účelu sa musí namontovať
samostatné držadlo.
• Produkt sa smie používať len na kúpanie a telesnú hygienu.
• Veľké rozdiely v tlaku medzi prípojkami studenej a teplej vody musia byť vyrov-
nané.
Pokyny pre montáž
• Pred montážou musíte produkt skontrolovať, či nebol počas transportu poškode-
ný. Po zabudovaní nebudú uznané žiadne škody spôsobené transportom alebo
poškodenia povrchu.
• Ledningarna och blandaren måste monteras, spolas igenom och kontrolleras
enligt de gällande normerna.
• Je potrebné dodržiavať smernice o inštalácii, ktoré sú práve teraz platné v
krajinách.
• Montážne rozmery uvedené v návode na montáž sú ideálne pre osoby s výškou
postavy približne 1800 mm a v prípade potreby je nutné ich prispôsobiť. Pritom
je nutné si uvedomiť, že pri zmenenej výške montáže sa mení minimálna výška a
a je nutné dbať na rozmery rozmiestnenia prípojok.
• Pri montáži produktu kvalifikovanou osobou treba dávať pozor na to, aby bola
upevňovacia plocha v celej oblasti upevnenia rovná (žiadne vyčnievajúce me-
dzery alebo zapustenia obkladov), aby štruktúra steny bola vhodná pre montáž
produktu a nemá žiadne slabé miesta.
• Do prívodu musí byt' zabudované so sprchou dodávané sítko, aby zachytilo ne-
čistoty vyplavené z vodovodnej siete. Vyplavené nečistoty môžou ovlivnit' funkciu
sprchy, alebo spôsobit' jej poškodenie. Na takto vzniknuté škody sa nevzt'ahuje
záruka firmy Hansgrohe.
• V prípade potreby môžete trubku medzi armatúrou a sprchovou hlavicou v spod-
nej oblasti skrátiť jemnou pílkou.
• Sprchu je možné napojiť len na uzatvárací ventil alebo na sanitárnu armatúru.
Slovensky
Technické údaje
Prevádzkový tlak: max. 1 MPa
Doporučený prevádzkový tlak: 0,12 - 0,5 MPa
Skúšobný tlak: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Teplota teplej vody: max. 60°C
Termická dezinfekcia: max. 70°C / 4 min
• Vlastná poistka proti spätnému nasatiu.
• Výrobok je koncipovaný výhradne pre pitnú vodu!
Montáž (viď strana 32)
Zvláštne príslušenstvo (nie je súčasťou dodávky)
doštička pre vyrovnanie obkladov #95239000 (viď strana 39)
12
Osvedčenie o skúške (viď strana 40)

备用零件 (参见第页39)
清洗 (参见第页36)
操作 (参见第页31)
请在使用喷头后略微倾斜，排空其中水分。
流量示意图 (参见第页34)
手持花洒
顶置花洒
大小 (参见第页34)
保养 (参见第页38)
单向阀必须在符合国家或当地的法律的情况下按照DIN
EN1717定期检查（至少一年一次）。
请勿使用含有乙酸的硅胶！
符号说明
安全技巧
• 装配时为避免挤压和切割受伤，必须戴上手套。
• 头顶花洒夹持杆只为夹持头顶花洒而设计，不得让其承载其它物品！
• 不得让儿童和肢体、精神和/或意识有障碍的成人在不受监管的情况下
使用淋浴系统。受酒精或毒品影响的人员不得使用淋浴系统。
• 必须避免让身体敏感部位（如眼睛）接触到莲蓬头喷水。必须保持莲蓬
头与人头之间有足够的距离。
• 该产品不得作扶柄使用。必须安装单独的扶柄。
• 本产品只允许作为洗浴、卫生和洁身之用。
• 冷热水管间过大的压力差必须予以平衡。
安装提示
• 安装前必须检查产品是否受到运输损害。安装后将不认可运输损害或表
面损伤。
• 管道和阀门必须根据通用标准进行安装、冲洗和检查。
• 请遵守当地国家现行的安装规定。
• 本安装说明中所规定的安装尺寸理想用于身高1800mm左右的人士。
尺寸可根据需要进行修改。在这种情况下，您必须留意，如果安装高度
改变，则花洒到地板的最小高度也随之改变，且必须考虑到连接尺寸的
改变。
• 由有资格的专业人员进行产品安装时请注意：在所有加固区域中，加固
表面是否平整（无突出的接缝或瓷砖），墙体结构是否适合产品安装且
未显露出任何缺点。
• 必须装上花洒所附带的滤网密封垫，以过滤管道里的杂质污物。杂质污
物会影响花洒的功能和/或损坏花洒的功能部件，由此而产生的产品损
坏不属于汉斯格雅的保修范围。
• 紧急情况下,可使用细的锯子将下方区域中阀门与头顶莲蓬头之间的管子
锯短。
• 该花洒仅允许连接在卫浴龙头或截止阀之后。
中文
技术参数
工作压强： 最大1MPa
推荐工作压强： 0,12-0,5MPa
测试压强： 1,6MPa
 (1MPa=10bar=147PSI)
热水温度： 最大60°C
热力消毒: 最大70°C/4分钟
• 自动防止回流
• 该产品专为饮用水设计！
安装 (参见第页32)
选装附件 (不在供货范围内)
匹配瓷砖的圆盘#95239000(参见第页39)
13
检验标记 (参见第页40)

Κомплеκт (см. стр. 39)
Очистка (см. стр. 36)
Эксплуатация (см. стр. 31)
Чтобы вода вытекла из верхнего душа, после ипользования поставь-
те его под небольшим наклоном.
Схема потока (см. стр. 34)
 Ручной душ
 Верхний душ
Размеры (см. стр. 34)
Техническое обслуживание (см. стр. 38)
Защита обратного тока должна регулярно проверяться (минимум
один раз в год) по стандарту DIN EN 1717 или в соответствии с
национальными или региональными нормативами
Не применяйте силикон, содержащий уксусную кислоту.
Описание символов
Указания по технике безопасности
• Во время монтажа следует надеть перчатки во избежание прищемления и
порезов.
• Кронштейн верхнего душа предназначен только для подсоединения верхнего
душа. Запрещается подвешивать на него другие предметы!
• Дети, а также взрослые с физическими, умственными и/или сенсорными
недостатками должны пользоваться изделием только под присмотром. Запре-
щается пользоваться изделием в состоянии алкогольного или наркотического
опьянения.
• Не допускайте попадания струи воды из разбрызгивателя на чувствительные
части тела (например, на глаза). Разбрызгиватель следует устанавливать на
достаточном расстоянии от тела.
• Изделие запрещается использовать в качестве рукоятки. Следует устанавли-
вать специальную рукоятку.
• Изделие разрешается использовать только в гигиенических целях: для при-
нятия ванны и личной гигиены.
• донного клапа. Перед установкой смесителя необходимо регулировочными
кранами выровнять авление холодной и горячей воды при помощи вентмлей
регулирующих подачу воды в квартиру.
Указания по монтажу
• Перед монтажом следует проверить изделие на предмет повреждений при
перевозке. После монтажа претензии о возмещении ущерба за поврежде-
ния при перевозке или повреждения поверхностей не принимаются.
• Трубы и арматура должны быть установлены, промыты и проверены в соот-
ветствии с действующими нормами.
• Необходимо соблюдать требования по монтажу, действующие в соответству-
ющих странах.
• Указанные в монтажной инструкции монтажные размеры идеальны для лиц
ростом около 1800 мм. В случае необходимости монтажные размеры сле-
дует менять. При этом нужно учесть, что при изменившейся высоте монтажа
меняется также и минимальная высота, а изменение установочных размеров
нужно принять во внимание.
• Во время монтажа изделия квалифицированным персоналом поверхность
крепления должна быть ровной по всей области крепления (не допускайте
выступающих стыков или перекоса облицовочной плитки); для монтажа из-
делия следует использовать подходящую стену достаточной прочности.
• Для предотворащения попадания частиц грязи из водопроводной сети
необходимо установить фильтр, прилагаемый к ручному душу. Частицы
грязи могут нарушить отдельные функции и/или привести к повреждению
функциональных деталей ручного душа, Hansgrohe не несет ответственность
за повреждения вследствие отсутствия фильтра.
• По мере необходимости лобзиком можно укоротить трубу между армату-
рой и верхним душем в нижней области.
• Источник разбрызгивания должен подсоединяться только после запорного
клапана или санитарной арматуры.
Русский
Технические данные
Рабочее давление: не более. 1 МПа
Рекомендуемое рабочее давление: 0,12 - 0,5 МПа
Давлении: 1,6 МПа
(1 МПа = 10 bar = 147 PSI)
Температура горячей воды: не более. 60°C
Термическая дезинфекция: не более. 70°C / 4 мин
• укомплектован клапаном обратного тока воды
• Изделие предназначено исключительно для питьевой воды!
Монтаж (см. стр. 32)
Специальные принадлежности
(не включено в объем поставки!)
Шайба для выравнивания с уровнем плитки
#95239000 (см. стр. 39)
14
Знак технического контроля (см. стр. 40)

Tartozékok (lásd a oldalon 39)
Tisztítás (lásd a oldalon 36)
Használat (lásd a oldalon 31)
A fejzuhany kiürítéséhez ezt használat után állítsa enyhén ferdén.
Átfolyási diagramm (lásd a oldalon 34)
 Kézi zuhany
 Fejzuhany
Méretet (lásd a oldalon 34)
Karbantartás (lásd a oldalon 38)
A visszafolyásgátlók működése a DIN EN 1717 szabványnak megfe-
lelően, a nemzeti vagy területi rendelkezésekkel összhangban, évente
egyszer ellenőrizendő!
Ne használjon ecetsavtartalmú szilikont!

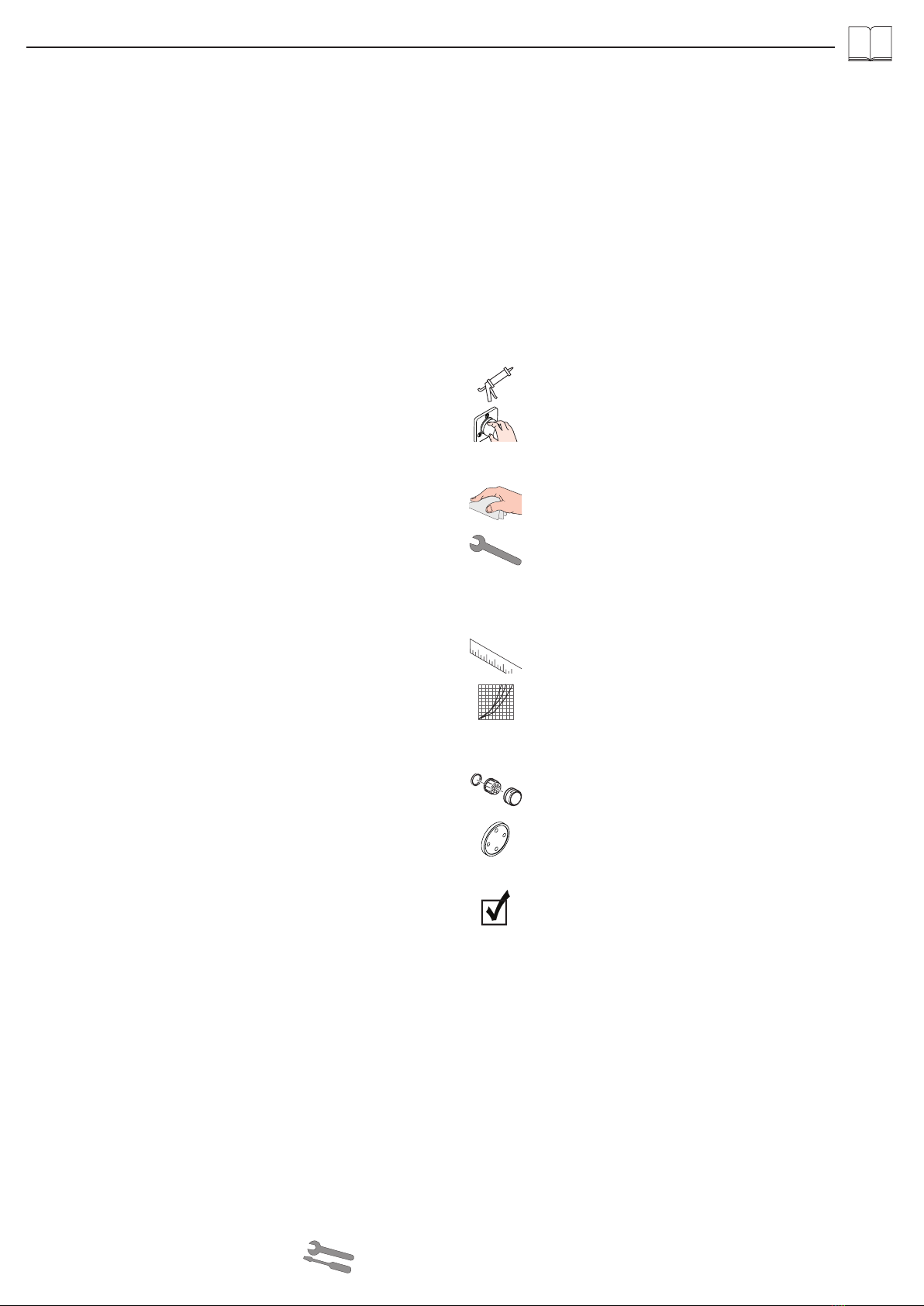

Szimbólumok leírása
Biztonsági utasítások
• A szerelésnél a zúzódások és vágási sérülések elkerülése érdekében kesztyűt kell
viselni.
• A zuhanyfej karja csak a zuhanyfej tartására alkalmas, és nem szabad más
tárgyakkal megterhelni!
• Gyermekek, valamint testileg, szellemileg fogyatékos és / vagy érzékelésben
korlátozott személyek nem használhatják felügyelet nélkül a terméket. Alkohol és
kábítószer befolyása alatt álló személyek nem használhatják a terméket.
• Kerülni kell a zuhanysugár érintkezését érzékeny testrészekkel (pl. szemek). Be
kell tartani a megfelelő távolságot a zuhanyfej és a test között.
• A terméket nem szabad kapaszkodónak használni. Ehhez külön kapaszkodót kell
felszerelni.
• A terméket csak fürdéshez, mosakodáshoz, és egészségügyi tisztálkodáshoz
szabad használni.
• A hidegvíz- és a melegvíz-csatlakozások közötti nagy nyomáskülönbséget kikell
egyenlíteni!
Szerelési utasítások
• A szerelés előtt ellenőrizni kell, hogy a terméknek nincs-e szállítási sérülése.
Beépítés után a szállítási- vagy felületi sérüléseket nem ismerik el.
• A vezetékeket és a csaptelepet az érvényes szabványoknak megfelelően kell
felszerelni, öblíteni és ellenőrizni
• Az egyes országokban érvényes installációs irányelveket be kell tartani.
• A szerelési útmutatóban megadott szerelési méretek kb. 1800 mm testmagassá-
gú személyeknek alkalmasak, és ennek megfelelően átméretezendők. Itt arra kell
ügyelni, hogy az átméretezett szerelési magasságnál megváltozik a minimális
magasság és figyelembe kell venni a csatlakozó méreteinek változását.
• A termék képzett szakember általi felszerelése esetén ügyelni kell arra, hogy a
rögzítési felület teljesen sima legyen (ne legyen kiálló fuga vagy csempe), a fal
szerkezete a termék felszerelésére alkalmas legyen, és ne legyen gyenge pontja.
• A kézi zuhanyhoz csomagolt szűrőtömítést be kell szerelni a vízhálózatból
származó szennyeződések kiküszöbölésére. A beáramló szennyeződések aka-
dályozhatják és / vagy teljesen tönkre is tehetik a zuhany funkcióit. Az ezekből
adódó károkért a Hansgrohe nem felel.
• Szükség esetén a csövet a csap és a zuhanyfej között, az alsó részen, egy finom
fűrésszel le lehet rövidíteni.
• A zuhanyt csak zárószelep vagy szaniter csaptelep után szabad bekötni.
Magyar
Műszaki adatok
Üzemi nyomás: max. 1 MPa
Ajánlott üzemi nyomás: 0,12 - 0,5 MPa
Nyomáspróba: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Forróvíz hőmérséklet: max. 60°C
Termikus fertőtlenítés: max. 70°C / 4 perc
• Visszafolyás gátlóval
• A terméket kizárólag ivóvízhez tervezték!
Szerelés (lásd a oldalon 32)
Egyéb tartozék (a szállítási egység nem tartalmazza)
Csempekiegyenlítő lemez #95239000 (lásd a oldalon 39)
15
Vizsgajel (lásd a oldalon 40)

Varaosat (katso sivu 39)
Puhdistus (katso sivu 36)
Käyttö (katso sivu 31)
Tyhjennä pääsuihku asettamalla se käytön jälkeen hieman vinoon.
Virtausdiagrammi (katso sivu 34)
 Käsisuihku
 Pääsuihku
Mitat (katso sivu 34)
Huolto (katso sivu 38)
Vastaventtiilien toiminta on tarkastettava säännöllisesti paikallisten ja
kansallisten määräysten mukaisesti (DIN EN 1717, vähintään kerran
vuodessa).
Älä käytä etikkahappopitoista silikonia!
Merkin kuvaus
Turvallisuusohjeet
• Asennuksessa on käytettävä käsineitä puristumien ja viiltojen aiheuttamien tapa-
turmien estämiseksi.
• Pääsuihkun varsi on tarkoitettu vain kannattamaan pääsuihkua. Sitä ei saa kuor-
mittaa muilla esineillä!
• Lapset ja ruumiillisesti, henkisesti ja/tai aistillisesti rajoittuneet aikuiset eivät saa
käyttää suihkujärjestelmää ilman valvontaa. Alkoholin tai huumeiden vaikutukses-
sa olevat henkilöt eivät saa käyttää suihkujärjestelmää.
• Suihkuveden kontaktia herkkien ruumiinosien (esim. silmien) kanssa on vältettävä.
Suihkun ja vartalon välissä on oltava riittävä väli.
• Tuotetta ei saa käyttää kädensijana. On asennettava erillinen kädensija.
• Tuotetta saa käyttää ainoastaan kylpy-, hygienia- ja puhdistustarkoituksiin.
• Suuret paine-erot kylmä- ja kuumavesiliitäntöjen välillä on tasattava.
Asennusohjeet
• Ennen asennusta on tarkastettava tuotteen mahdolliset kuljetusvahingot. Asennuk-
sen jälkeen kuljetus- ja pintavaurioita ei hyväksytä.
• Putket ja hana on asennettava, huuhdeltava ja tarkastettava voimassa olevien
standardien mukaisesti.
• Jokaisessa maassa on noudatettava siellä päteviä asennusohjeita.
• Asennusohjeessa annetut asennusmitat sopivat n. 180 cm:n pituiselle henkilölle,
ja niitä on tarvittaessa muutettava. Tässä on otettava huomioon, että asennus-
korkeuden muuttuessa muuttuu myös vähimmäiskorkeus, ja muutos on otettava
huomioon liitäntöjen mitoissa.
• Pätevän ammattihenkilöstön asentaessa tuotetta on otettava huomioon, että
kiinnityspinnan on oltava koko kiinnitysalueelta tasainen (ei korkeita saumoja tai
laattojen yhtymäkohtia), seinän rakenne soveltuu tuotteen asennukseen eikä siinä
ole heikkoja kohtia.
• Käsisuihkun mukana toimitettu sihtitiiviste on asennettava paikalleen, jotta lian
huuhtoutuminen vesijohtoverkostosta käsisuihkuun estyy. Huuhtoutuvat likahiuk-
kaset voivat häiritä suihkun toimintaa tai vahingoittaa toimintaosia, Hansgrohe ei
vastaa tästä aiheutuneista vahingoista.
• Tarvittaessa putken voi lyhentää hienolla sahalla hanan ja pääsuihkun välillä
alaosasta.
• Suihkun saa liittää vain sulkuventtiiliin tai saniteettiarmatuuriin.
Suomi
Tekniset tiedot
Käyttöpaine: maks. 1 MPa
Suositeltu käyttöpaine: 0,12 - 0,5 MPa
Koestuspaine: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Kuuman veden lämpötila: maks. 60°C
Lämpödesinfektio: maks. 70°C / 4 min
• Estää itsestään paluuvirtauksen
• Tuote on suunniteltu käytettäväksi ainoastaan juomaveden kanssa!
Asennus (katso sivu 32)
Erityisvaruste (ei kuulu toimitukseen)
Laatansovituslevy #95239000 (katso sivu 39)
16
Koestusmerkki (katso sivu 40)

Reservdelar (se sidan 39)
Rengöring (se sidan 36)
Hantering (se sidan 31)
Ställ huvudduschen lätt lutande efter användningen för att tömma den.
Flödesschema (se sidan 34)
 Handdusch
 Huvuddusch
Måtten (se sidan 34)
Skötsel (se sidan 38)
Backventilers funktion måste kontrolleras regelbundet enligt nationella
eller regionala bestämmelser i enlighet med DIN EN 1717 (minst en
gång per år).
Använd inte silikon som innehåller ättiksyra!
Symbolförklaring
Säkerhetsanvisningar
• Handskar ska bäras under monteringsarbetet så att man kan undvika kläm- och
skärskadorgen werden.
• Armen som håller huvudduschen är bara konstruerad för detta; den får inte
belastas med andra föremål!
• Barn samt vuxna med fysiska, psykiska eller sensoriska funktionshinder får inte
använda produkten ensamma. Personer som är påverkade av alkohol- eller
droger får inte använda produkten.
• Undvik att rikta duschstrålarna mot känsliga kroppsdelar (t. ex. ögonen. Det
måste finnas ett tillräckligt stort avstånd mellan duschen och kroppen.
• Produkten får inte användas som handtag. Ett separat handtag måste monteras.
• Produkten får bara användas till kroppshygien med bad och dusch.
• Stora tryckskillnader mellan anslutningarna för varmt och kallt vatten måste
utjämnas.
Monteringsanvisningar
• Det måste undersökas om produkten har transportskador innan den monteras.
Efter monteringen accepteras inga transport- eller ytskiktskador.
• Ledningarna och blandaren måste monteras, spolas igenom och kontrolleras
enligt de gällande normerna.
• De installationsriktlinjer som gäller i länderna ska följas.
• De monteringsmått som anges i monteringsanvisningen passar 1,80 m långa
personer och måste eventuellt anpassas. Det är då viktigt att tänka på att den
minsta höjden ändras när monteringshöjden blir en annan och att hänsyn måste
tas till de ändrade anslutningsmåtten.
• När kvalificerad fackpersonal monterar produkten är det viktigt att fästytan är
plan över hela fastsättningsområdet (inga fogar som sticker ut eller kakelförskjut-
ning) och att väggstrukturen är lämplig för en montering av produkten och inte
har några svaga punkter.
• Silpackningen som följer med duschen måste monteras för att undvika att smuts
från ledningsnätet tränger in. Smuts som spolas in kan påverka funktionerna
och/eller leda till skador på funktionsdelar i duschen. Hansgrohe frånsäger sig
allt ansvar för skador som kan härledas till detta.
• Om det behövs kan röret mellan blandare och huvuddusch kortas i den nedre
delen med en fintandad såg.
• Duschen får bara anslutas efter en spärrventil eller sanitärblandare.
Svenska
Tekniska data
Driftstryck: max. 1 MPa
Rek. driftstryck: 0,12 - 0,5 MPa
Tryck vid provtryckning: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Varmvattentemperatur: max. 60°C
Termisk desinfektion: max. 70°C / 4 min
• Självspärr mot återflöde
• Produkten är enbart avsedd för dricksvatten!
Montering (se sidan 32)
Specialtillbehör (medföljer ej leveransen)
Kakelutjämningsbricka #95239000 (se sidan 39)
17
Testsigill (se sidan 40)

Atsarginės dalys (žr. psl. 39)
Valymas (žr. psl. 36)
Eksploatacija (žr. psl. 31)
Kad ištuštintumėte dušo galvą, pasinaudoję nustatykite ją šiek tiek
įstrižai.
Pralaidumo diagrama (žr. psl. 34)
 Rankų dušas
 galvos dušas
Išmatavimai (žr. psl. 34)
Techninis aptarnavimas (žr. psl. 38)
Atbulinio vožtuvo apsauga privalo būti tikrinama reguliariai (mažiausiai
kartą per metus) pagal DIN EN1717 arba pagal galiojančias naciona-
lines arba regionines normas.
Nenaudokite silikono, kurio sudėtyje yra acto rūgšties!
Simbolio aprašymas
Saugumo technikos nurodymai
• Apsaugai nuo užspaudimo ir įsipjovimo montavimo metu mūvėkite pirštines.
• Dušo laikiklis skirtas tik dušo galvutei laikyti, todėl neturi būti apkraunamas
kitokiais daiktais!
• Gaminiu draudžiama naudotis vaikams, taip pat suaugusiems su fizine, dvasine
negale ir (arba) sensorikos sutrikimais. Gaminių taip pat draudžiama naudotis
asmenims, apsvaigusiems nuo alkoholio arba narkotikų.
• Būtina vengti dušo vandens srovės kontakto su jautriomis kūno vietomis (pvz.,
akimis). Todėl būtina laikytis tinkamu atstumu nuo dušo.
• Gaminys neturi būti naudojamas kaip rankena. Rankena montuojama atskirai.
• Gaminys turi būti naudojamas tik maudymuisi, kūno higienai ir švarai palaikyti.
• Turi būti išlyginti šalto ir karšto slėgio nelygumai.
Montavimo instrukcija
• Prieš montuojant būtina patikrinti, ar gaminys nebuvo pažeistas transportavimo
metu. Sumontavus pretenzijos dėl transportavimo ir paviršiaus pažeidimų neprii-
mamos.
• Vamzdžiai ir sujungimai turi būti montuojami, plaunami ir tikrinami pagal galio-
jančias normas.
• Laikykitės atitinkamoje šalyje galiojančių direktyvų dėl įrengimo.
• Montavimo instrukcijoje nurodyti išmatavimai idealiai tinka 1800 mm ūgio
žmonėms. Galima keisti aukštį, bet tuomet keičiasi minimalus rekomenduojamas
patalpos aukštis ir turi būti atsižvelgta į vandens jungties matmenų pasikeitimą.
• Atlikdami montavimo darbus, kvalifikuoti darbuotojai turi atkreipti dėmesį, kad
pritvirtinimo plokštuma būtų lygi (be išsikišusių siūlių ar perkreiptų plytelių), sienų
konstrukcija tiktų gaminiui montuoti ir neturėtų jokių trūkumų.
• Tinklelis, kuris yra rankų dušass pakuotėje, privalo būti įstatytas, kad būtų apsau-
gota nuo išorės nešvarumų. Nešvarumai gali pakenkti rankų dušass funkcionalu-
mui ir (arba) sugadinti rankų dušass funkcines dalis. Tokiu atveju ""Hansgrohe""
atsakomybės neprisiima.
• Ypatingais atvejais vamzdelis tarp jungčių ir dušo galvutės apatinėje dalyje gali
būti patrumpintas plonu pjūkleliu.
• Dušo galvą galima prijungti tik už uždarymo vožtuvo arba sanitarinio maišytuvo.
Lietuviškai
Techniniai duomenys
Darbinis slėgis: ne daugiau kaip 1 MPa
Rekomenduojamas slėgis: 0,12 - 0,5 MPa
Bandomasis slėgis: 1,6 MPa
(1 MPa = 10 barų = 147 PSI)
Karšto vandens temperatūra: ne daugiau kaip 60°C
Terminis dezinfekavimas: ne daugiau kaip 70°C / 4 min
• Su atbuliniu vožtuvu
• Produktas skirtas tik geriamajam vandeniui!
Montavimas (žr. psl. 32)
Specialūs priedai (nėra pridedama)
Plytelių išlyginimo diskas #95239000 (žr. psl. 39)
18
Bandymo pažyma (žr. psl. 40)

Rezervni djelovi (pogledaj stranicu 39)
Čišćenje (pogledaj stranicu 36)
Upotreba (pogledaj stranicu 31)
Nakon korištenja neznatno nagnite tuš iznad glave u stranu kako biste
ga ispraznili.
Dijagram protoka (pogledaj stranicu 34)
 Ručni tuš
 tuš iznad glave
Mjere (pogledaj stranicu 34)
Održavanje (pogledaj stranicu 38)
Ispravnost nepovratnog ventila mora se redovito provjeravati prema
standardu DIN EN 1717 i u skladu sa važećim propisima (najmanje
jednom godišnje).
Nemojte koristiti silikon koji sadrži octenu kiselinu!
Opis simbola
Sigurnosne upute
• Prilikom montaže se radi sprječavanja prignječenja i posjekotina moraju nositi
rukavice.
• Nosač tuša iznad glave je dimenzioniran samo za držanje danog tuša i ne smije
se opterećivati drugim predmetima!
• Djeca, kao i tjelesno, mentalno i/ili senzorno hendikepirane odrasle osobe ne
smiju se koristiti proizvodom bez nadzora. Osobe koje su pod utjecajem alkoho-
la ili droga ne smiju se koristiti proizvodom.
• Mora se izbjegavati kontakt mlaza iz tuša s osjetljivim dijelovima tijela (npr.
očima). Tijelo korisnika mora biti dovoljno udaljeno od tuša.
• Proizvod ne smije služiti za pridržavanje. U tu se svrhu mora postaviti zaseban
rukohvat.
• Proizvod se smije primjenjivati samo za kupanje, tuširanje i osobnu higijenu.
• Velika razlika u pritisku između vruće i hladne vode mora biti izbalansirana.
Upute za montažu
• Prije montaže mora se provjeriti je li proizvod oštećen prilikom transporta. Nakon
ugradnje se ne priznaju nikakve reklamacije koje se odnose na površinska i
transportna oštećenja.
• Cijevi i armatura moraju biti postavljeni, isprani i testirani prema važećim norma-
ma.
• Obvezno se moraju uvažiti propisi o instalacijama koji vrijede u dotičnoj zemlji.
• Montažne dimenzije navedene u uputama za montažu idealne su za osobe
visine oko 1800 mm te se prema potrebi moraju prilagoditi konkretnoj visini kori-
snika. Pritom valja uzeti u obzir da se u slučaju promjene montažne visine mijenja
i minimalna visina kao i da se tada mora uvažiti i promjena priključnih dimenzija.
• Kada proizvod montira kvalificirano stručno osoblje treba paziti da čitava površi-
na na koju se učvršćuje bude ravna (bez istaknutih fuga ili krivljenja pločica), da
je zidna konstrukcija primjerena montaži proizvoda te da nema slabih mjesta.
• Filter potrebno je ugraditi kako bi se regulirao protok vode i smanjio dotok prljav-
štine. Za eventualna oštećenja uzrokovana prljavštinom proizvođač Hansgrohe
nije odgovoran.
• Cijev se u krajnjem slučaju između armature i tuša iznad glave može u donjem
dijelu skratiti pilom sa sitnim zupcima.
• Tuš se smije priključivati samo iza zapornog ventila ili iza sanitarne armature.
Hrvatski
Tehnički podatci
Najveći dopušteni tlak: tlak 1 MPa
Preporučeni tlak: 0,12 - 0,5 MPa
Probni tlak: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura vruće vode: tlak 60°C
Termička dezinfekcija: tlak 70°C / 4 min
• Funkcije samo-čišćenja
• Proizvod je koncipiran isključivo za pitku vodu!
Sastavljanje (pogledaj stranicu 32)
Posebni pribor (Nije sadržano u isporuci!)
Sustav za balansiranje protoka #95239000 (pogledaj stranicu 39)
19
Oznaka testiranja (pogledaj stranicu 40)

Yedek Parçalar (bakınız sayfa 39)
Temizleme (bakınız sayfa 36)
Kullanımı (bakınız sayfa 31)
Kafa duşunu boşaltmak için kullanımdan sonra hafif eğri durmasını
sağlayın.
Akış diyagramı (bakınız sayfa 34)
 El duşu
 Baş duşu
Ölçüleri (bakınız sayfa 34)
Bakım (bakınız sayfa 38)
DIN EN 1717 ve ulusal standartlar doğrultusunda Çek valfler düzenli
olarak kontrol edilmelidir. ( en az yılda bir kez)
Asetik asit içeren silikon kullanmayın!
Simge açıklaması
Güvenlik uyarıları
• Montaj esnasında ezilme ve kesilme gibi yaralanmaları önlemek için eldiven
kullanılmalıdır.
• Başlıklı püskürtücü kolu yalnızca başlıklı püskürtücünün tutulması için tasarlanmış-
tır, başka nesnelerle üzerine yük bindirilmemelidirn!
• Bedensel, ruhsal ve/veya sensörik engelli çocuk ve yetişkinler gözetimsiz olarak
duş sistemini kullanmamalıdırlar. Alkol veya uyuşturucu etkisinde olanlar duş
sistemini kullanmamalıdır.
• Püskürtme başlıklarının hassas organlara teması (örn. gözler) önlenmelidir. Püs-
kürtücü ile beden arasında yeterli mesafe bırakılmalıdır.
• Ürün tutma kolu olarak kullanılmamalıdır. Ayrı bir tutma kolu monte edilmelidir.
• Ürün yalnızca banyo, hijyen ve beden temizliği amaçları doğrultusunda kullanı-
labilir.
• Sıcak ve soğuk su bağlantıları arasında büyük basınç farklılıkları varsa, bu basınç
farklılıklarının dengelenmesi gerekir.
Montaj açıklamaları
• Montaj işleminden önce ürün nakliye hasarları yönünden kontrol edilmelidir.
Montaj işleminden sonra nakliye veya yüzey hasarları için sorumluluk üstlenilme-
mektedir.
• Boruların ve armatürün montajı, yıkanması ve kontrolü geçerli normlara göre
yapılmalıdır.
• Ülkelerde geçerli kurulum yönetmeliklerine riayet edilmelidir.
• Montaj kılavuzunda belirtilen montaj ölçüleri, yaklaşık 1.800 mm boyundaki ki-
şiler için idealdir ve gerekirse adapte edilmelidir. Bu sırada, montaj yüksekliğinin
değişmesiyle birlikte minimum yüksekliğin de değiştiğine ve bağlantı ölçülerindeki
değişikliğin göz önüne alınması gerektiğine dikkat edilmelidir.
• Ürünün yetkili uzman personel tarafından montajı yapılırken, sabitleme yüzeyinin
sabitleme planının tüm alanında bulunduğuna (derz veya fayans kayması olma-
malıdır), duvar yapısının ürünün montajı için uygun olduğuna ve zayıf noktaları
bulunmadığına dikkat edilmelidir.
• El duşu kafasına eklenmiş olan süzgeç contası, boru şebekesinden sızan kirlerin
önüne geçmek için, yerine monte edilmelidir. İçeri sızan bu kirler duşun fonksiyo-
nunu sekteleyebilir ve/veya duşun fonksiyon parçaları üzerinde hasarlara sebep
olabilir, bu yüzden meydana gelen hasarlardan Hansgrohe sorumlu tutulamaz.
• Boru acil durumda armatür ile püskürtme başlığı arasında alt kısımdan ince bir
testere ile kısaltılabilir.
• Su püskürtücü yalnızca sıhhi armatür veya kapatma vanasından sonra bağlana-
bilir.
Türkçe
Teknik bilgiler
İşletme basıncı: azami 1 MPa
Tavsiye edilen işletme basıncı: 0,12 - 0,5 MPa
Kontrol basıncı: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Sıcak su sıcaklığı: azami 60°C
Termik dezenfeksiyon: azami 70°C / 4 dak
• Geri emme önleyici
• Ürün sadece şebeke suyu için tasarlanmıştır!
Montajı (bakınız sayfa 32)
Özel aksesuarlar (Teslimat kapsamına dahil değildir)
Fayans dengeleme pulu #95239000 (bakınız sayfa 39)
20
Kontrol işareti (bakınız sayfa 40)
