Hans Grohe Ecostat Select 13161001 User manual

Ecostat Select®
13161001 / 13161401
EN Installation / User Instructions / Warranty
FR Instructions de montage / Mode d'emploi / Garantie
ES Instrucciones de montaje / Manejo / Garantía

2
English
Technical Information
Recommended water pressure 15 - 75 PSI
Max. water pressure 145 PSI
Recommended hot water temp. 120° - 140° F*
Max. hot water temp 176°F*
Flow rate @ 44 PSI 8 GPM
*Please know and follow all applicable local plumbing
codes when setting the temperature on the water heater.
Installation Considerations
• For best results, Hansgrohe recommends that
this unit be installed by a licensed, professional
plumber.
• Please read over these instructions thoroughly be-
fore beginning installation. Make sure that you
have all tools and supplies needed to complete
the installation.
• This unit must be used with with showerpipe
rough set 16181181.
• To guarantee the smooth running of the thermo-
stat, it is necessary from time to time to turn the
thermostat from total hot to total cold.
• The mixer is equipped with check valves. The
check valves must be checked regularly (at least
once a year) to insure reliable service of the
mixer and to protect the drinking water supply
from backflow. If the check valves are dirty or
worn, they must be replaced.
• For use with shower heads rated at 5.7 l/min
(1.5 GPM) or higher.
• To prevent scald injury, the maximum output tem-
perature of the shower valve must be no higher
than 120°F. In Massachusetts, the maximum out-
put temperature can be no higher than 112° F.
• Keep this booklet and the receipt (or other proof
of date and place of purchase) for this product in
a safe place. The receipt is required should it be
necessary to request warranty parts.
*
*Select a sealant that is safe for use on glass.
*Chosez un agent d'étanchéité qui est sûr pour
l'usage sur le verre.
* Seleccione un sellador que está a salvo para uso
en el vidrio.
Tools Required / Outiles Utiles /
Herramientas Útiles
27 mm3 mm
3"
G ½
2⅜"
5⅛"
5⅞"
11 ¾"
13¾"
1⅝"
½
27 mm

3
Français Español
Données techniques
Pression d’eau recommandée 15 - 75 PSI
Pression d’eau maximum 145 PSI
Température recommandée 120° - 140° F*
d'eau chaude
Température maximum d'eau chaude 176°F*
Capacité nominale @ 44 PSI 8 GPM
Datos tecnicos
Presión recomendada en servicio 15 - 75 PSI
Presión en servicio max. 145 PSI
Temperatura recomendada del 120� - 140� F*
agua caliente
Temperatura del agua caliente max. 176�F*
Caudal máximo @ 44 PSI 8 GPM
Consideraciones para la
instalación
• Para obtener mejores resultados, la instalación
debe estar a cargo de un plomero profesional
matriculado.
• Antes de comenzar la instalación, lea estas instruc-
ciones detenidamente. Asegúrese de tener las her-
ramientas y los insumos necesarios para completar
la instalación.
• Esta unidad debe instalarse con un juego básico
16181181 (no incluido).
• Para garantizar el funcionamiento duradero del
termostato, el mando del mismo debería girarse de
vez en cuando del extremo frío al extremo caliente.
• El termostato está equipado con válvula, la cual
evita el retorno del agua a la tubería. Las válvulas
anti-retorno tienen que ser controladas regularmente
en acuerdo con las regulaciones nacionales o regio-
nales (una vez al año, por lo menos).
• Este producto es para el uso con alcachofas
de la ducha valoradas en 5.7 l/min (1.5 GPM)
o más grande.
• Para evitar escaldaduras, la máxima temperatura de
salida de la válvula de la ducha no debe exceder
los 120°F. En Massachusetts, la máxima tempera-
tura de salida de la válvula de la ducha no debe
exceder los 112°F.
• Mantenga este folleto y el recibo (u otro compro-
bante del lugar y fecha de compra) de este pro-
ducto en lugar seguro. El recibo se requiere en caso
de ser necesario solicitar piezas bajo garantía.
* Vous devez connaître et respecter tous les codes de plom-
berie locaux applicables pour le réglage de la température
du chauffe-eau.
À prendre en considération pour
l’installation
• Pour de meilleurs résultats, Hansgrohe recommande
que ce produit soit installé par un plombier profes-
sionnel licencié.
• Veuillez lire attentivement ces instructions avant de
procéder à l’installation. Assurez-vous de disposer
de tous les outils et du matériel nécessaires pour
l’installation.
• Cet appareil doit être installé avec l’ensemble de
base 16181181 (non fourni).
• Pour assurer le mouvement facile de l´élément ther-
mostatique, le thermostat devrait être placé de temps
en temps en position très chaude et très froide.
• Le mitigeur thermostatique est équipé de clapets
anti-retour. Les clapets anti-retour doivent être exa-
minés régulièrement conformément aux dispositions
nationales ou régionales quant à leur fonction (au
moins une fois par an).
• Ce produit est pour l'usage avec les pommes
de douche évaluées à 5.7 l/min 1.5 GPM) ou
plus grand.
• Pour empêcher des blessures par ébouillante-
ment, la température de sortie maximale du
robinet de douche ne doit pas excéder 120°F. Au
Massachusetts, la température de sortie maximale
du robinet de douche ne doit pas excéder 112°F.
• Conservez ce livret et le reçu (ou une autre preuve
sur laquelle figurent la date et l’endroit de l’achat)
pour ce produit dans un endroit sûr. Le reçu est
requis si vous commandez des pièces sous garantie.
*Debe conocer y cumplir todos los códigos locales apli-
cables para ajustar la temperatura del calentador de agua.

4
English
Roughing-in
The Ecostat Select must be installed with showerpipe
rough set 16181181 (not included).
To insure correct operation of the
thermostatic mixing valve, the hot
supply must be on the left and the
cold supply must be on the right.
Turn the water off at the main.
Remove the spacing jig, nuts, and plugs.
Confirm that the nipples are level in all planes and
are parallel to each other.
2
11
2
3

5
Français Español
Pièce intérieure
Le Ecostat Select doit être installé avec l’ensemble
de pièce intérieure pour tuyau de douche 16181181
(non inclus).
Pour vous assurer que le mélangeur
thermostatique fonctionne correcte-
ment, installez la conduite d’eau
chaude à gauche et la conduite d’eau
froide à droite.
Piezas interiores
El Ecostat Select debe ser instalado con un juego de
piezas interiores del tubo de ducha 16181181 (no
incluido).
Para que la válvula mezcladora
termostática funcione correctamente,
el suministro de agua caliente debe
estar a la izquierda y el de agua fría
a la derecha.
Fermez l'eau à la valve principale.
Retirez le gabarit d’espacement, les écrous et les
bouchons.
Assurez-vous que les raccords filetés sont au niveau
sur tous les plans et installés de manière parallèle.
Cierre el paso del agua en la entrada del suministro.
Retire la plantilla espaciadora, las tuercas y los
tapones.
Confirme que los niples estén nivelados en todos los
planos y paralelos entre sí.

6
English
Wrap the nipples with plumbers' tape.
Install the adapters.
Over-tightening the adapters may
cause damage to the adapters or to
the nipples.
The adapters should extend 1½" outside the surface
of the finished wall.
Installation
Seal the wall around the nipples with
waterproof sealant.
Flush the hot and cold supplies thoroughly
Damage to the Ecostat Select caused by debris is not
coverd by the Hansgrohe warranty.
Mark a point on each nipple ⅝" from the surface of
the finished wall
Carefully cut the nipple at this point.
¾"
1
2
12
3
Silicone
1½"
1
2
27 mm
3
1
2
3
⅝"

7
Français Español
Installation
Scellez le mur autour des raccords fi-
letés à l'aide d'un agent d’étanchéité.
Rincez bien les conduites d’alimentation d’eau
chaude et d’eau froide.
Les dommages causés au Ecostat Select par les
débris ne sont pas couverts par la garantie de
Hansgrohe.
Enveloppez les raccords filetés avec du ruban de
plombier.
Installez les adaptateurs.
Le fait de serrer excessivement les
adaptateurs pourrait endommager
ces derniers ou les raccords filetés.
Les adaptateurs doivent dépasser de 1½ po de la
surface du mur fini.
Instalación
Selle la pared alrededor de los niples
con un sellador impermeable.
Lave a fondo los suministros frío y caliente
Los daños al Ecostat Select causados por residuos no
están cubiertos por la garantía de Hansgrohe.
Envuelva los niples con cinta de plomero.
Instale los adaptadores.
El ajuste excesivo de los adaptadores
podría provocar daños a los adapta-
dores o a los niples.
Los adaptadores deben sobresalir 1½" de la superfi-
cie de la pared terminada.
Faites une marque sur chaque raccord fileté à ⅝ po
de la surface du mur fini.
Coupez soigneusement le raccord fileté sur cette
marque.
Marque un punto en cada niple de ⅝" desde la
superficie de la pared terminada.
Corte cuidadosamente el niple en este punto.

8

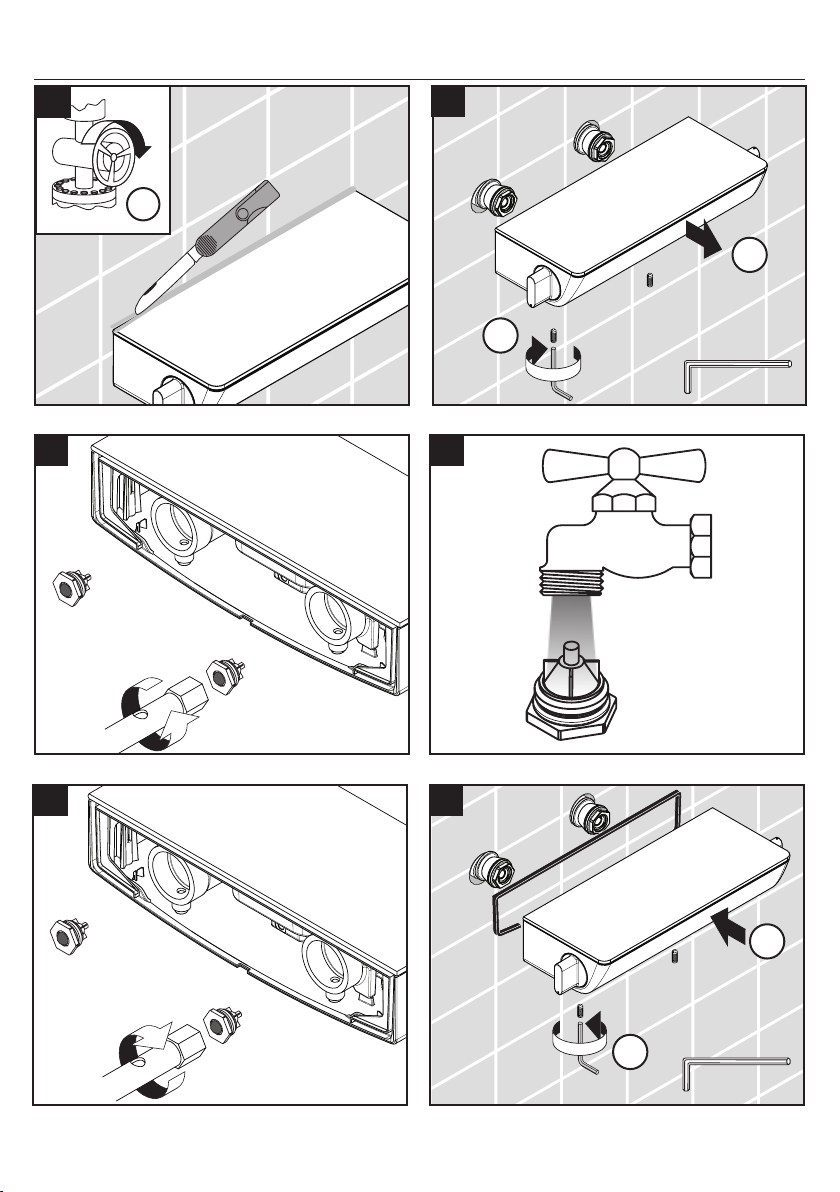

English
Install the Ecostat Select.
Tighten the screws.
Do not overtighten the screws or
damage to the unit may result.
Seal the wall around the top of the unit with water-
proof sealant.
Use the spacing jig to confirm that the adapters are
positioned correctly and are level.
Select a sealant that is safe for use
on glass.
4
5
Silicone
1
2
3
3 mm

9
Français Español
Utilisez le gabarit d’espacement pour vous assurer
que les adaptateurs sont positionnés correctement et
au niveau.
Installez le Ecostat Select.
Serrez les vis.
Ne serrez pas les vis excessivement
car vous pourriez endommager le
produit.
Scellez le mur autour de la partie supérieure du
produit à l’aide d’un agent d’étanchéité.
Use la plantilla espaciadora para confirmar que los
adaptadores estén bien colocados y nivelados.
Instale el Ecostat Select.
Apriete los tornillos.
No apriete excesivamente los tornil-
los ya que puede dañar la unidad.
Selle la pared alrededor de la parte superior de la
unidad con un sellador impermeable.
Seleccione un sellador que está a
salvo para uso en el vidrio.
Chosez un agent d'étanchéité qui est
sûr pour l'usage sur le verre.

10
English
Install a hose and handshower (not included).
6

11
Français Español
Instale un tuyau et une douchette (pas d'inclus). Instale una manguera y una ducha de mano (no
incluidos).

12

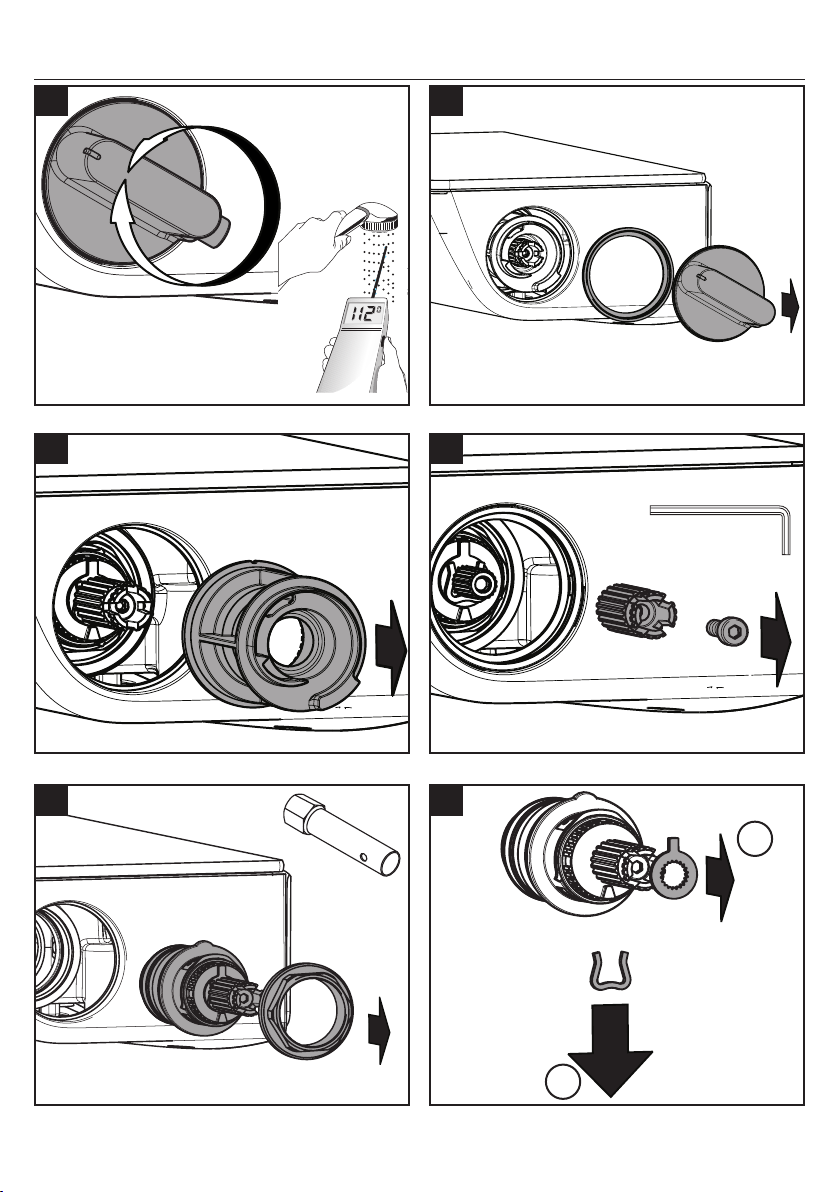

Set the High Temperature Limit Stop (optional) / Réglage de la butée limite d’eau chaude
(en option) / Ajuste el tope de límite de alta temperatura (opcional)
2.
1.
3 mm
27 mm
*
21
43
65

13
Set the High Temperature Limit Stop (optional) / Réglage de la butée limite d’eau chaude
(en option) / Ajuste el tope de límite de alta temperatura (opcional)
7 8
1.
2. !
27 mm
9 10
11 12

14
Replacement Parts / Pièces détachées / Repuestos
95770000
95772001
94074000
98199000
(17x2)
(29x3)
98282000
98913000
95771000
95770000
98129000
(14x2)
94149000
95771000
95773000 98290000

15

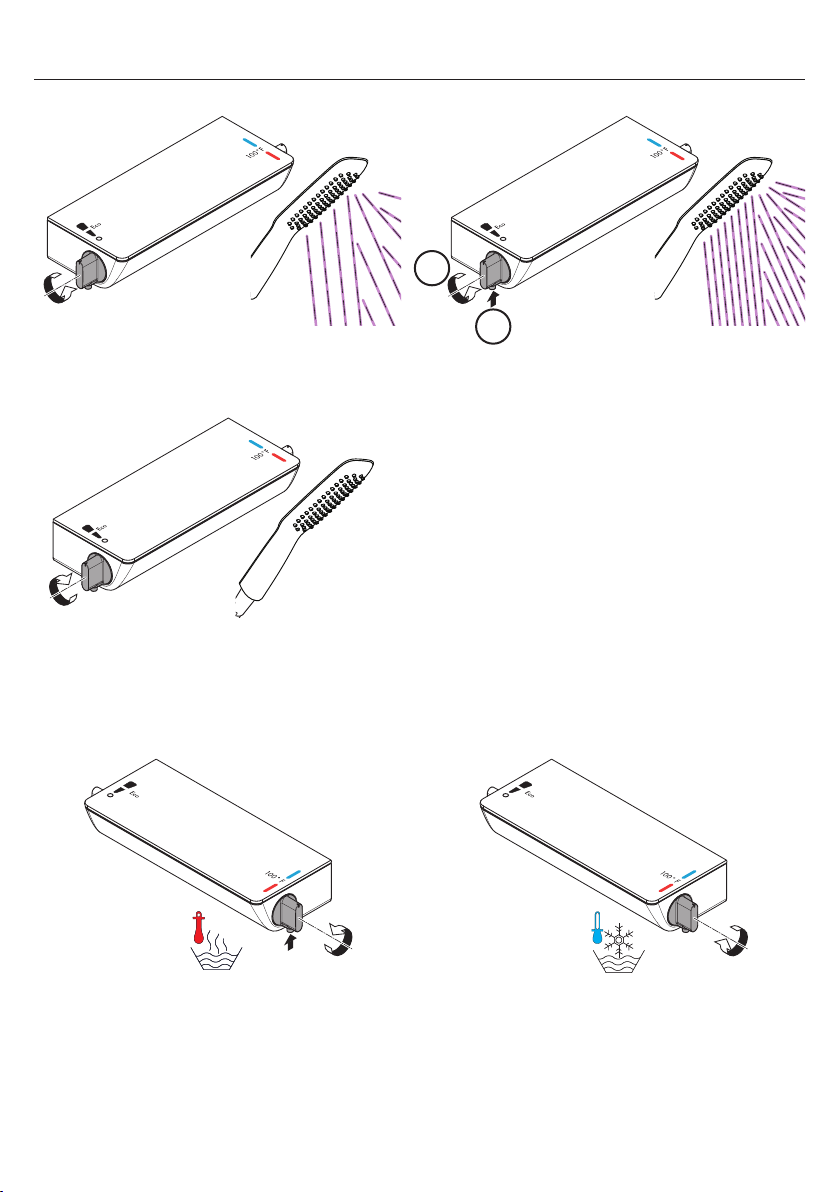

User Instructions / Instructions de service / Manejo
open / ouvert / abierto
close / fermé /cerrar
hot / chaud / caliente cold / froid / frío
> 100 °F
1.
2.

16
Dépannage
Troubleshooting
Dysfonctionnement Origine Solution
Pas assez d´eau Pression d´alimentation insuffisante Contrôler la pression
Filtres encrassés Nettoyer les filtres devant le mitigeur
thermostatique et sur la cartouche
Joint-filtre de douchette encrassé Nettoyer le joint-filtre entre la dou-
chette et le flexible
Circulation opposée, l´eau chaude
est comprimée dans l´arrivée d´eau
froide et vice versa avec robinet fermé
Clapet anti-retour encrassé ou défec-
tueux
Nettoyer le clapet anti-retour ou le
changer éventuellement
La température à la sortie ne corres-
pond pas à la température de réglage
Le thermostat n´a pas été réglé Régler le thermostat
Température d’eau chaude trop
basse, pas d´eau froide
Augmenter la température d´eau
chaude entre 42ºC et 65ºC
Le réglage de la température n´est
pas possible
Cartouche thermostatique entartrée Changer la cartouche thermosta-
tique
Problem Possible Cause Remedy
Insufficient water Supply pressure inadequate Check water pressure (If a pump has
been installed check to see if the
pump is working).
Filters are dirty Clean filter in front of the mixer and
on the thermostatic cartridge
Shower filter seal dirty Clean filter seal between handshow-
er and hose
Crossflow, hot water being forced into
cold water pipe, or vice versa, when
mixer is closed
Check valves dirty or worn Clean check valves, exchange if
necessary
Spout temperature does not corre-
spond with temperature set
Handle not justified Justify the handle
Hot water temperature too low Increase hot water temperature to
120 ºF to 140 ºF
Temperature regulation not possible thermo cartridge worn Replace thermo cartridge
Mixer outputs both hot and cold wa-
ter, but not mixed
Not a product problem - hot
and cold supplies are reversed
Correct the plumbing
Handshower dripping Shut-off cartridge dirty or worn Clean or replace shut-off cartridge
Instantaneous heater didn’t work with
thermostat
Filters are dirty Clean or replace the filters
Check valve is dirty or worn Clean or replace the check valves

17
Localización de fallas
Problema Causa Solución
Sale poca agua presión insuficiente comprobar presión
filtro de la ducha sucio limpiar filtro entre flexo y ducha
filtro de la ducha sucio limpiar/cambiar filtros entre flexo y
ducha
Flujo de agua cruzada agua caliente
entra en la tubería del agua fría o
al revés
válvula antirretorno sucia o pierde limpiar / cambiar válvula
Temperatura del agua no correspon-
de a lo marcado
termostato no ha sido ajustado ajustar termostato
temperatura del agua demasiado
baja no hay
aumentar temperatura del agua ca-
liente a 42º - 65º C.
No es posible regular la temperatura termoelemento calcificadat cambiar termoelemento
Llave de paso pierde agua suciedad/cal en el asiento de la
junta o montura dañada
limpiar / cambiar montura
Calentador instantáneo no se encien-
de en combinación con el termostato
anillo de tope Ecostop aún montado quitar tope de caudal (95771000)
no se ha quitado limitador de cau-
dal de la teleducha
quitar limitador de caudal
filtro de la ducha sucio limpiar/cambiar filtros
válvula anti-retorno cerrada cambiar válvula anti-retorno
La douchette ou le bec verseur goutte De la saleté ou de l´incrustation
sur le siège, mécanisme d´arrêt
défectueux
Nettoyez le mécanisme d´arrêt ou
le changez éventuellement
Le chauffe-eau instantané ne s´allume
pas lors de l´utilisation du thermostat
Bague de butée non démontée Démontez la bague de butée
(95771000)
Réducteur de débit non démonté Démonter le réducteur de débit de
la douchette
Filtres encrassés Nettoyez / changez les filtres
Clapet anti-retour bloque Changez le clapet antiretour

18
Maintenance / Entretien / Mantenimiento
3 mm
22 mm
3 mm
22 mm
1
1.
2
34
5
1.
2.
6
1.
2.

19
Maintenance / Entretien / Mantenimiento
Select a sealant that is safe for use
on glass.
Seleccione un sellador que está a
salvo para uso en el vidrio.
Chosez un agent d'étanchéité qui est
sûr pour l'usage sur le verre.
1 2
3 4
7
Silicone

20
Cleaning Recommendation for Hansgrohe Products
Conseil de nettoyage pour les produits Hansgrohe
Les robinets pour les salles de bains et les cuisines modernes ainsi que les produits récents pour les douches se composent
de matériaux différents afin de satisfaire aux besoins du marché en termes de conception et de fonctionnalité. Afin d'éviter
d'endommager le produit, il est nécessaire d'en prendre soin.
Pour de meilleurs résultats :
• Empêchez l'accumulation de tarte et/ou de résidu de savon en nettoyant votre produit Hansgrohe lorsque c'est néces-
saire.
• Sélectionnez un produit de nettoyage spécifiquement prévu pour ce type de produit.
• N'utilisez pas ces types de nettoyants car ils peuvent endommager votre produit Hansgrohe :
 Tout produit de nettoyage contenant de l’acide chlorhydrique, de l’acide formique, de la potasse ou de l’acide
acétique.
 Les poudres de nettoyage, les tampons ou les brosses abrasives.
 Les nettoyeurs à vapeur.
 Les produits de nettoyage « sans rinçage ».
• Ne mélangez pas les produits de nettoyage, à moins que cela soit indiqué par le fabricant.
Modern bathroom faucets, kitchen faucets and shower products are made from different materials to comply with the needs
of the market with regard to design and functionality. To avoid damage to the product, it is necessary to take proper care of
it.
For best results:
• Prevent the buildup of mineral scale and /or soap residue by cleaning your Hansgrohe product(s) when needed.
• Select a cleaning agent specifically intended for the type of product.
• Do not use these types of cleaners as they will cause damage to your Hansgrohe product:
 Any cleaning agent containing hydrochloric acid, formic acid, lye, or acetic acid.
 Abrasive cleaning powders, pads, or brushes.
 Steam cleaners.
 “No rinse” cleaning agents.
• Always follow the instructions provided by the manufacturer of the cleaning agent.
• Do not mix cleaning agents, unless directed by the manufacturer.
• Do not spray cleaners directly onto the product as drops could enter openings and gaps and cause damage. When
using spray cleaners, spray the cleaner onto a soft cloth or sponge.
• Always rinse your Hansgrohe product thoroughly with clear water and polish dry with a soft cloth after cleaning.
Important
• Residue from soaps, shampoos, hair dye, and other toiletries and cosmetics can cause damage. Rinse the product with
clean water after each use.
• Residue from basin/tub/tile cleaner can cause damage to faucets and fittings. Immediately rinse any overspray from
the Hansgrohe product.
• Do not store any cleaning agents under your Hansgrohe product, such as in a vanity unit, as the fumes may damage
the product.
• Damage to the product caused by improper care or the use of improper cleaning agents is not
covered by the warranty.
• If a component of the product is damaged, replace it, as there is risk of injury.
