Hans Grohe Axor Carlton Manual

DE Gebrauchsanleitung / Montageanleitung 2
FR Mode d'emploi / Instructions de montage 3
EN Instructions for use / assembly instructions 4
IT Istruzioni per l'uso / Istruzioni per Installazione 5
ES Modo de empleo / Instrucciones de montaje 6
NL Gebruiksaanwijzing / Handleiding 7
DK Brugsanvisning / Monteringsvejledning 8
PT Instruções para uso / Manual de Instalación 9
PL Instrukcja obsługi / Instrukcja montażu 10
CS Návod k použití / Montážní návod 11
SK Návod na použitie / Montážny návod 12
ZH 用户手册/组装说明 13
RU Руководство пользователя / Инструкция по
монтажу 14
HU Használati útmutató / Szerelési útmutató 15
FI Käyttöohje / Asennusohje 16
SV Bruksanvisning / Monteringsanvisning 17
LT Vartotojo instrukcija / Montavimo instrukcijos 18
HR Upute za uporabu / Uputstva za instalaciju 19
TR Kullanım kılavuzu / Montaj kılavuzu 20
RO Manual de utilizare / Instrucţiuni de montare 21
EL Οδηγίες χρήσης / Οδηγία συναρμολόγησης 22
SL Navodilo za uporabo / Navodila za montažo 23
ET Kasutusjuhend / Paigaldusjuhend 24
LV Lietošanas pamācība / Montāžas instrukcija 25
SR Uputstvo za upotrebu / Uputstvo za montažu 26
NO Bruksanvisning / Montasjeveiledning 27
BG Инструкция за употреба / Ръководство за
монтаж 28
SQ Udhëzuesi i përdorimit / Udhëzime rreth montimit 29
AR  30
Carlton/Montreux
28474XXX / 28487XXX
Massaud / Starck /
Uno²
28484000
Citterio
28489000
Massaud / Starck
Uno² Air
28494XXX

Montage siehe Seite 31
Prüfzeichen (siehe Seite 36)
Serviceteile
(siehe Seite 35)
XXX = Farbcodierung
000 = chrom
800 = edelstahl-optik
820 = brushed nickel
930 = Polished Brass
Durchflussdiagramm
(siehe Seite 34)
Maße (siehe Seite 34)
Reinigung (siehe Seite 32 und
beiliegende Broschüre)
Kein essigsäurehaltiges Silikon verwenden!

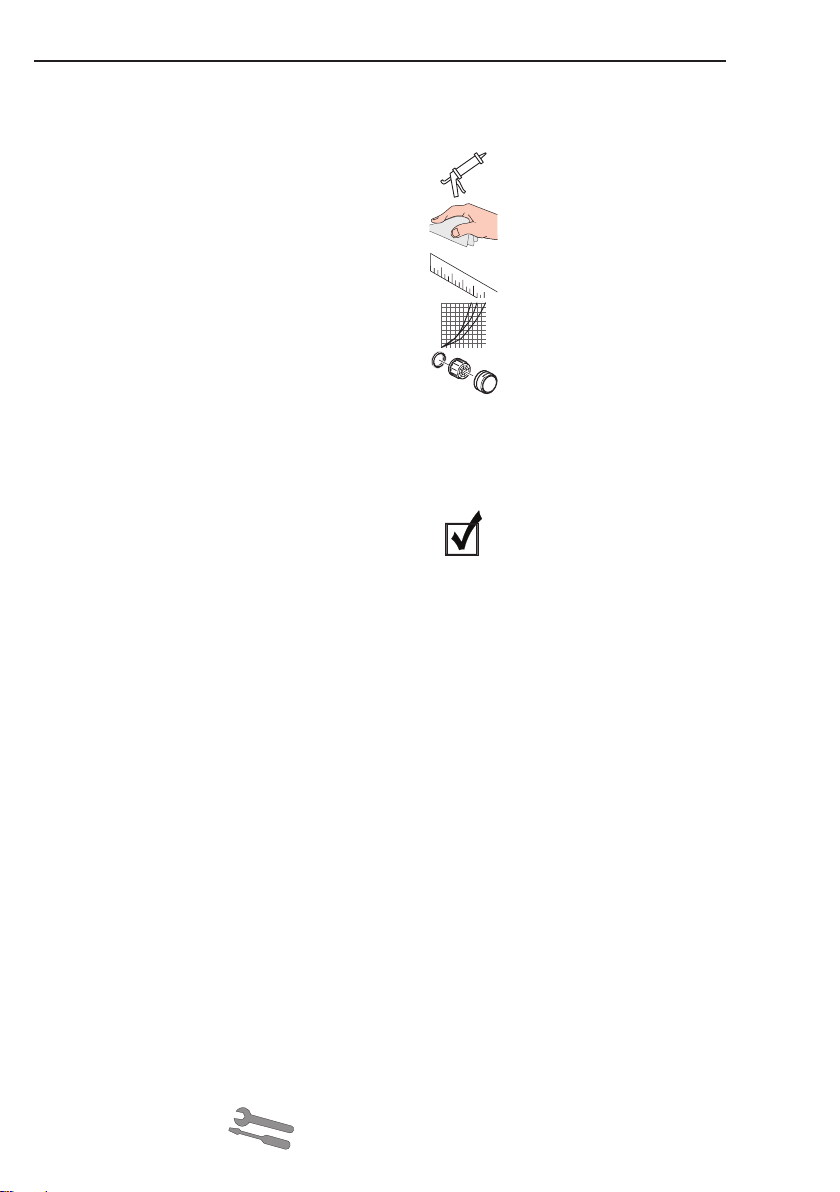

Symbolerklärung
Sicherheitshinweise
Bei der Montage müssen zur Vermeidung von
Quetsch- und Schnittverletzungen Handschuhe
getragen werden.
Das Duschsystem darf nur zu Bade-, Hygiene- und
Körperreinigungszwecken eingesetzt werden.
Kinder, sowie Erwachsene mit körperlichen, geisti-
gen und / oder sensorischen Einschränkungen dür-
fen das Duschsystem nicht unbeaufsichtigt benutzen.
Personen, die unter Alkohol- oder Drogeneinfluss
stehen, dürfen das Duschsystem nicht benutzen.
Der Kontakt der Brausestrahlen mit empfindlichen
Körperstellen (z. B. Augen) muss vermieden werden.
Es muss ein ausreichender Abstand zwischen Brause
und Körper eingehalten werden.
Montagehinweise
• Vor der Montage muss das Produkt auf Transportschä-
den untersucht werden. Nach dem Einbau werden
keine Transport- oder Oberflächenschäden anerkannt.
• Die Leitungen und die Armatur müssen nach den gülti-
gen Normen montiert, gespült und geprüft werden.
• Der beigepackte Filtereinsatz muss eingebaut werden,
um Schmutzeinspülungen aus dem Leitungsnetz zu
vermeiden. Schmutzeinspülungen können die Funktion
beeinträchtigen und/oder zu Beschädigungen an
Funktionsteilen der Brause führen, für hieraus ergeben-
de Schäden haftet Hansgrohe nicht.
Technische Daten
Betriebsdruck: max. 0,6 MPa
Empfohlener Betriebsdruck: 0,15 - 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Heißwassertemperatur: max. 60°C
Thermische Desinfektion: max. 70°C / 4 min
Das Produkt ist ausschließlich für Trinkwasser konzipiert!
Deutsch
2

Montage voir pages 31
Classification acoustique et
débit (voir pages 36)
Pièces détachées
(voir pages 35)
XXX = Couleurs
000 = chromé
800 = aspect acier inox
820 = brushed nickel
930 = Polished Brass
Diagramme du débit
(voir pages 34)
Dimensions (voir pages 34)
Nettoyage (voir pages 32 et bro-
chure ci-jointe)
Ne pas utiliser de silicone contenant de
l'acide acétique!

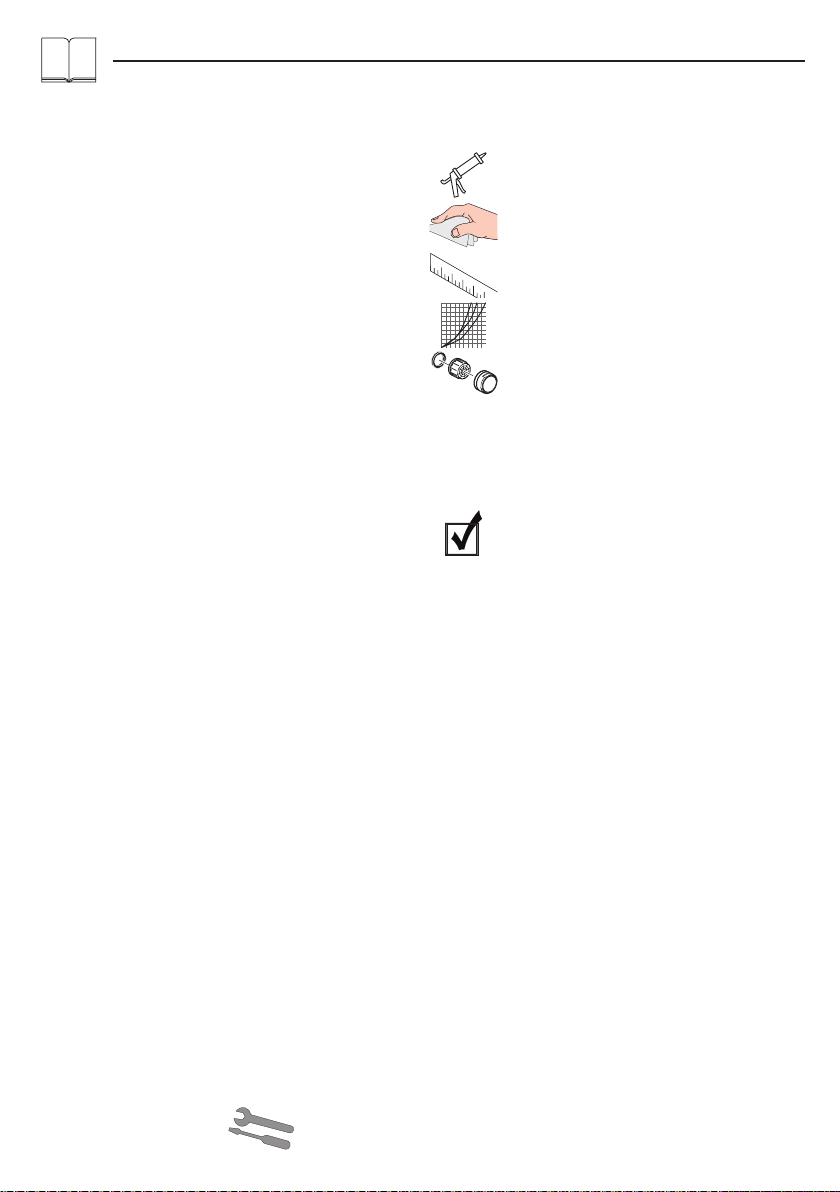

Description du symbole
Consignes de sécurité
Lors du montage, porter des gants de protection
pour éviter toute blessure par écrasement ou
coupure.
Le système de douche ne doit servir qu'à se laver et
à assurer l'hygiène corporelle.
Il est interdit aux enfants ainsi qu'aux adultes ayant
des insuffisantes physiques, psychiques et/ou
motoriques d'utiliser la douche sans surveillance. De
même, il est interdit à des personnes sous influence
d'alcool ou de drogues d'utiliser la douche.
Éviter le contact du jet de la douchette avec les
parties sensibles du corps (telles par ex. que les
yeux). Veiller à respecter un écart suffisant entre la
douchette et le corps
Instructions pour le montage
• Avant son montage, s'assurer que le produit n'a
subi aucun dommage pendant le transport Après le
montage, tout dommage de transport ou de surface
ne pourra pas être reconnu.
• Les conduites et la robinetterie doivent être montés,
rincés et contrôlés selon les normes en vigueur.
• L’ élément-filtre, pièce jointe, doit être installé pour
éviter l’ infiltration d’ impuretés venant du réseau.
Ceux-ci pourraient influencer le fonctionnement de ce
produit et même endommager des pieces mobiles.
Des réclamations à la suite de l’usage de la pomme
de douche sans joint-tamis de hansgrohe ne peuvent
pas faire partie de notre garantie.
Informations techniques
Pression de service autorisée: max. 0,6 MPa
Pression de service conseillée: 0,15 - 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Température d'eau chaude: max. 60°C
Désinfection thermique: max. 70°C / 4 min
Le produit est exclusivement conçu pour de l'eau
potable!
Français
3

Assembly see page 31
Test certificate (see page 36)
Spare parts
(see page 35)
XXX = Colors
000 = chrome plated
800 = stainless steel optic
820 = brushed nickel
930 = Polished Brass
Flow diagram
(see page 34)
Dimensions (see page 34)
Cleaning (see page 32 and en-
closed brochure)
Do not use silicone containing acetic acid!

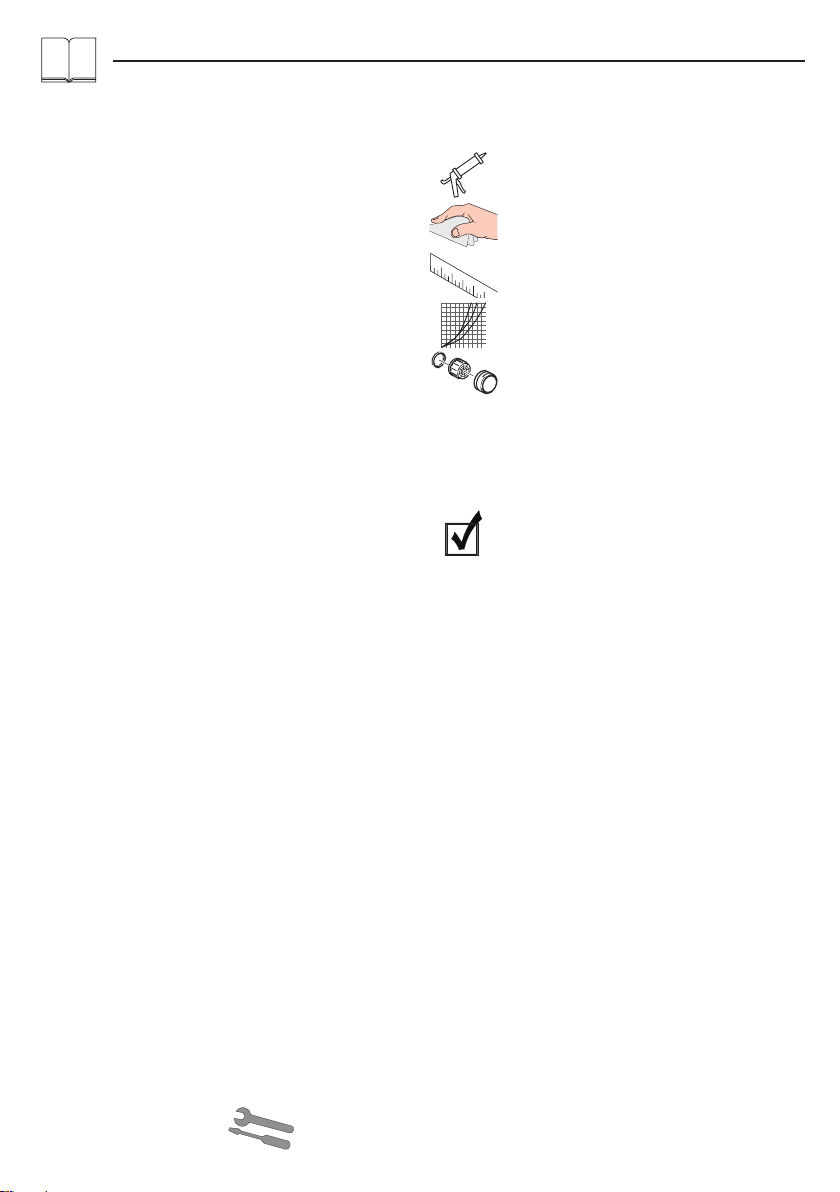

Symbol description
Safety Notes
Gloves should be worn during installation to prevent
crushing and cutting injuries.
The shower system may only be used for bathing,
hygienic and body cleaning purposes.
Children as well as adults with physical, mental and/
or sensoric impairments must not use this shower
system without proper supervision. Persons under
the influence of alcohol or drugs are prohibited from
using this shower system.
Do not allow the streams of the shower touch sensi-
tive body parts (such as your eyes). An adequate
distance must be kept between the shower and you.
Installation Instructions
• Prior to installation, inspect the product for transport
damages. After it has been installed, no transport or
surface damage will be honoured.
• The pipes and the fixture must be installed, flushed
and tested as per the applicable standards.
• The filter insert must be use to protect the shower
against incoming dirt by pipework. Incoming dirt leads
to defects or/and can damage parts of the shower;
such caused faults voids all liability and guarantee
claims.
Technical Data
Operating pressure: max. 0,6 MPa
Recommended operating pressure: 0,15 - 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Hot water temperature: max. 60°C
Thermal disinfection: max. 70°C / 4 min
The product is exclusively designed for drinking water!
English
4

Montaggio vedi pagg. 31
Segno di verifica (vedi pagg. 36)
Parti di ricambio
(vedi pagg. 35)
XXX = Trattamento
000 = cromato
800 = acciaio inox acciaio
820 = brushed nickel
930 = Polished Brass
Diagramma flusso
(vedi pagg. 34)
Ingombri (vedi pagg. 34)
Pulitura (vedi pagg. 32 e brochure
allegata)
Non utilizzare silicone contenente acido
acetico!

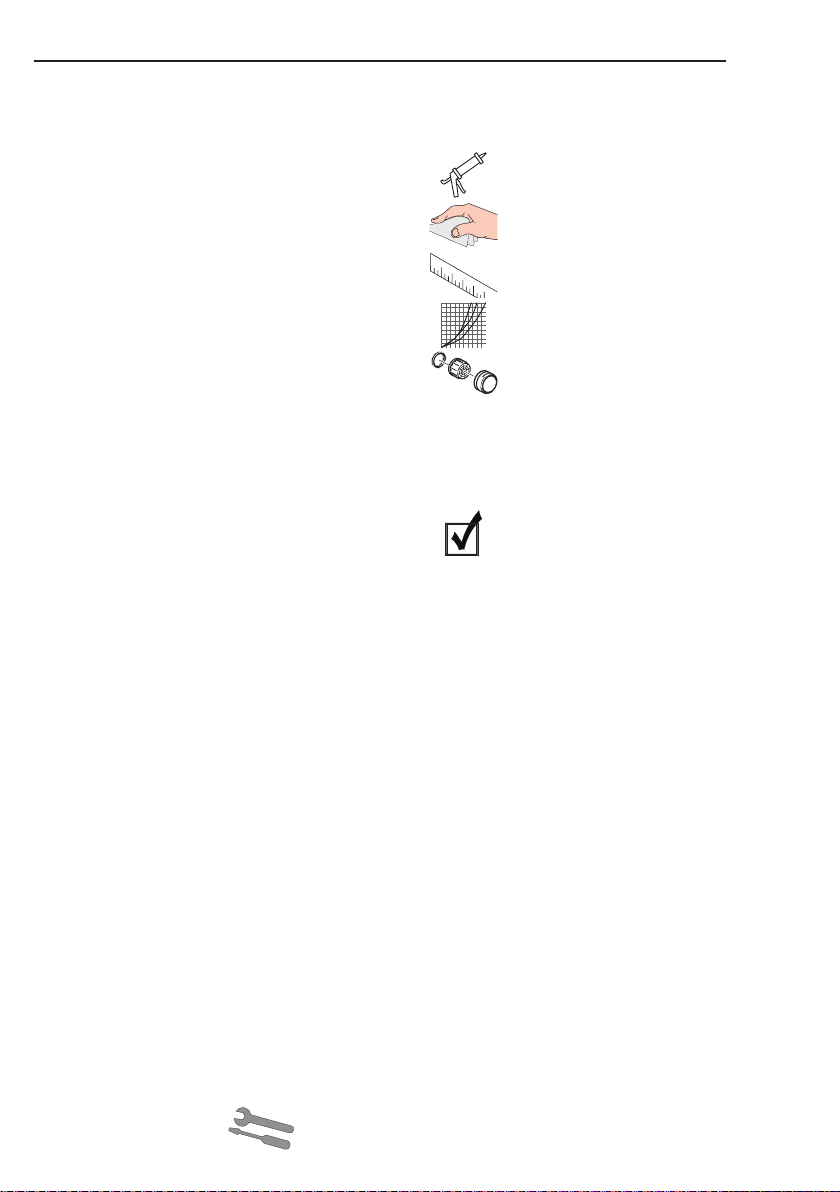

Descrizione simbolo
Indicazioni sulla sicurezza
Durante il montaggio, per pevitare ferite da schiac-
ciamento e da taglio bisogna indossare guanti
protettivi.
Il sistema doccia deve essere utilizzato esclusivamen-
te per fare il bagno e per l'igiene del corpo.
I bambini e gli adulti affetti da menomazioni fisiche,
psichiche e/osensoriali devono utilizzare il sistema
della doccia solo sotto la supervisione di una perso-
na responsabile.
Bisogna evitare il contatto fra il getto della doccia
e parti del corpo delicate (ad es. gli occhi). Fra
il soffione ed il corpo va mantenuta una distanza
sufficiente.
Istruzioni per il montaggio
• Prima del montaggio è necessario controllare che non
ci siano stati danni durante il trasporto. Una volta ese-
guito il montaggio, non verranno riconosciuti eventuali
danni di trasporto o delle superfici.
• Montare, lavare e controllare tubature e rubinetteria
rispettando le norme correnti.
• Il filtro supplementare deve essere utilizzato per
proteggere la doccia dai depositi di calcare. Tali im-
purita possono infatti causare difetti e/o danneggiare
parti della doccia; in questo caso la Hansgrohe non
risponde dei danni.
Dati tecnici
Pressione d'uso: max. 0,6 MPa
Pressione d'uso consigliata: 0,15 - 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura dell'acqua calda: max. 60°C
Disinfezione termica: max. 70°C / 4 min
Il prodotto è concepito esclusivamente per acqua
potabile!
Italiano
5

Montaje ver página 31
Marca de verificación (ver pági-
na 36)
Repuestos
(ver página 35)
XXX = Acabados
000 = cromado
800 = acero especial
820 = brushed nickel
930 = Polished Brass
Diagrama de circulación
(ver página 34)
Dimensiones (ver página 34)
Limpiar (ver página 32 y folleto
anexo)
No utilizar silicona que contiene ácido
acético!
Descripción de símbolos
Indicaciones de seguridad
Durante el montaje deben utilizarse guantes para
evitar heridas por aplastamiento o corte.
El sistema de ducha solo debe ser utilizado para
fines de baño, higiene y limpieza corporal.
Niños, así como adultos con limitaciones corporales,
mentales y/o sensoriales no deben utilizar el sistema
de duchas sin vigilancia. Personas que se encuen-
tran bajo el efecto de alcohol o drogas, no deben
utilizar el sistema de duchas.
Debe evitarse el contacto del chorro del pulveriza-
dor con partes sensibles del cuerpo (por ej. ojos).
Debe mantenerse una distancia suficiente entre
pulverizador y cuerpo.
Indicaciones para el montaje
• Antes del montaje se debe examinarse el producto
contra daños de transporte. Después de la instala-
ción no se reconoce ningún daño de transporte o de
superficie.
• Los conductos y la grifería deben montarse, lavarse y
comprobarse según las normas vigentes.
• La inserción del filtro debe usarse para proteger la du-
cha de la suciedad proveniente de las tuberias. Debe
colocarse entre el flexo y la ducha mural. Infiltracio-
nes de suciedad deterioran el funcionamiento de la
ducha mural y pueden causar daños en el interior de
la misma que no están cubiertas por la garantía de
Hansgrohe.
Datos técnicos
Presión en servicio: max. 0,6 MPa
Presión recomendada en servicio: 0,15 - 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura del agua caliente: max. 60°C
Desinfección térmica: max. 70°C / 4 min
El producto ha sido concebido exclusivamente para
agua potable.
Español
6

Montage zie blz. 31
Keurmerk (zie blz. 36)
Service onderdelen
(zie blz. 35)
XXX = Kleuren
000 = verchroomd
800 = RVS-look
820 = brushed nickel
930 = Polished Brass
Doorstroomdiagram
(zie blz. 34)
Maten (zie blz. 34)
Reinigen (zie blz. 32 en bijgevoeg-
de brochure)
Gebruik geen zuurhoudende silicone!
Symboolbeschrijving
Veiligheidsinstructies
Bij de montage moeten ter voorkoming van knel- en
snijwonden handschoenen worden gedragen.
Het douchesysteem mag alleen voor het wassen,
hygiënische doeleinden en voor de lichaamreiniging
worden gebruikt.
Kinderen en volwassenen met lichamelijke, gees-
telijke en/of sensorische beperkingen mogen het
douchesysteem niet zonder toezicht gebruiken.
Personen onder invloed van alcohol of drugs mogen
het douchesysteem niet gebruiken.
Het contact van de douchestraal met gevoelige
lichaamsdelen (bijv. ogen) moet worden voorko-
men. Er moet voldoende afstand tussen douche en
lichaam aangehouden worden.
Montage-instructies
• Vóór de montage moet het product gecontroleerd
worden op transportschade. Na de inbouw wordt
geen transport- of oppervlakteschade meer aanvaard.
• De leidingen en armaturen moeten gemonteerd, ge-
spoeld en gecontroleerd worden volgens de geldige
normen.
• De bijgeleverde filter moet ingebouwd worden om uit
de leidingen tegen te houden. Vuil uit de leidingen kan
de werking van de hoofddouche negatief beïnvloe-
den en/of de hoofddouche beschadigen. Voor deze
schade is Hansgrohe niet verantwoordelijk.
Technische gegevens
Werkdruk: max. max. 0,6 MPa
Aanbevolen werkdruk: 0,15 - 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatuur warm water: max. 60°C
Thermische desinfectie: max. 70°C / 4 min
Het product is uitsluitend ontworpen voor drinkwater!
Nederlands
7

Montering se s. 31
Godkendelse (se s. 36)
Reservedele
(se s. 35)
XXX = Overflade
000 = Krom
800 = Stainless steel optic
820 = Brushed nickel
930 = Polished Brass
Gennemstrømningsdiagram
(se s. 34)
Målene (se s. 34)
Rengøring (se s. 32 og vedlagt
brochure)
Der må ikke benyttes eddikesyreholdig
silikone!
Symbolbeskrivelse
Sikkerhedsanvisninger
Ved monteringen skal der bruges handsker for at
undgå kvæstelser og snitsår.
Brusersystemet må kun bruges til bade-, hygiejne og
rengøringsformål.
Børn som også voksne med fysiske, mentale og
/ eller sensoriske begrænsninger må ikke bruge
brusersystemet uden opsyn. Personer som er under
indflydelse af alkohol eller narkotika må ikke bruge
brusersystemet.
Bruserstrålens kontakt med sensitive områder (f.eks.
øjne) skal undgås. Der skal være en tilstrækkelig
afstand mellem bruseren og kroppen.
Monteringsanvisninger
• Før monteringen skal produktet kontrolleres for trans-
portskader. Efter monteringen godkendes transportska-
der eller skader på overfladen ikke længere.
• Ledningerne og armaturerne skal monteres, skylles og
kontrolleres iht. de gældende standarder.
• Den vedlagte filterindsats skal monteres for at forhin-
dre at der kommer smuds i bruseren fra rørsystemet.
Indskyllet snavs kan have indflydelse på bruserens
funktion og/eller føre til beskadigelser på bruserens
funktionsdele.
Tekniske data
Driftstryk: max. 0,6 MPa
Anbefalet driftstryk: 0,15 - 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Varmtvandstemperatur: max. 60°C
Termisk desinfektion: max. 70°C / 4 min
Produktet er udelukkende beregnet til drikkevand!
Dansk
8

Montagem ver página 31
Marca de controlo (ver página
36)
Peças de substituição
(ver página 35)
XXX = Acabamentos
000 = cromado
800 = aço imaculado ótica
820 = brushed nickel
930 = Polished Brass
Fluxograma
(ver página 34)
Medidas (ver página 34)
Limpeza (ver página 32 e brochura
em anexo)
Não utilizar silicone que contenha ácido
acético!
Descrição do símbolo
Avisos de segurança
Durante a montagem devem ser utilizadas luvas de
protecção, de modo a evitar ferimentos resultantes
de entalamentos e de cortes.
O sistema de duche só pode ser utilizado para fins
de higiene pessoal.
Crianças e adultos com deficiências motoras, men-
tais e/ou sensoriais não podem utilizar o sistema de
duche sem monitorização. Pessoas que estejam sob
a influência de álcool ou drogas não podem utilizar
o sistema de duche.
Deve-se evitar o contacto dos jactos de água com
partes do corpo sensíveis (p. ex. olhos). É necessá-
rio manter uma distância suficiente entre o chuveiro
e o corpo.
Avisos de montagem
• Antes da montagem deve-se controlar o produto rela-
tivamente a danos de transporte. Após a montagem
não são aceites quaisquer danos de transporte ou de
superfície.
• As tubagens e a torneira têm que ser montadas,
enxaguadas e verificadas de acordo com as normas
em vigor.
• O filtro de inserção deve ser utilizado para proteger
o chuveiro de areias e resíduos provenientes da
tubagem. Resíduos e areias podem danificar compo-
nentes, ou provocar mau funcionamento do chuveiro;
as avarias assim provocadas anulam a nossa respons
abilidade e anulam a nossa garantia.
Dados Técnicos
Pressão de funcionamento: max. 0,6 MPa
Pressão de func. recomendada: 0,15 - 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura da água quente: max. 60°C
Desinfecção térmica: max. 70°C / 4 min
Este produto foi única e exclusivamente concebido para
água potável!
Português
9

Montaż patrz strona 31
Znak jakości (patrz strona 36)
Części serwisowe
(patrz strona 35)
XXX = Kody kolorów
000 = chrom
800 = stal szlachetna
820 = nikiel szorowany
930 = Polished Brass
Schemat przepływu
(patrz strona 34)
Wymiary (patrz strona 34)
Czyszczenie (patrz strona 32 i
dołączona broszura)
Nie stosować silikonów zawierających kwas
octowy!
Opis symbolu
Wskazówki bezpieczeństwa
Aby uniknąć zranień na skutek zgniecenia lub
przecięcia, podczas montażu należy nosić rękawice
ochronne.
System prysznicowy może być używany tylko do
kąpieli, higieny i utrzymania czystości ciała.
Zarówno dzieci, jak i dorośli z fizycznymi, psychicz-
nymi i/lub sensorycznymi ograniczeniami nie mogą
korzystać z prysznica bez opieki. Osoby znajdujące
się pod wpływem alkoholu lub narkotyków nie
mogą korzystać z prysznica.
Należy unikać kontaktu strumienia wypływającego
z głowicy z wrażliwymi częściami ciała (np. ocza-
mi). Należy zachowywać odpowiednią odległość
pomiędzy głowicą a ciałem.
Wskazówki montażowe
• Przed montażem należy skontrolować produkt
pod kątem szkód transportowych. Po montażu nie
widać żadnych szkód transportowych ani szkód na
powierzchni.
• Przewody i armatura muszą być montowane, płukane
i kontrolowane według obowiązujących norm.
• Dołożony do opakowania filtr musi zostać zamon-
towany, jej zabezpieczeniu przed zabrudzeniami z
rur. Zanieczyszczenia mogą prowadzić do nieprawi-
dłowego działania prysznicu lub spowodować jego
uszkodzenie, za tak powstałe uszkodzenia Hansgrohe
nie przejmuje odpowiedzialności.
Dane techniczne
Ciśnienie robocze: maks. 0,6 MPa
Zalecane ciśnienie robocze: 0,15 - 0,4 MPa
(1 MPa = 10 bary = 147 PSI)
Temperatura wody gorącej: maks. 60°C
Dezynfekcja termiczna: maks. 70°C / 4 min
Produkt przeznaczony wyłącznie do wody pitnej!
Polski
10

Montáž viz strana 31
Zkušební značka (viz strana 36)
Servisní díly
(viz strana 35)
XXX = Kód povrchové úpravy
000 = chrom
800 = nerezová ocel
820 = brushed nickel
930 = Polished Brass
Diagram průtoku
(viz strana 34)
Rozmìry (viz strana 34)
Čištění (viz strana 32 a přiložená
brožura)
Nepoužívat silikon s obsahem kyseliny
octové!
Popis symbolů
Bezpečnostní pokyny
Pro zabránění řezným zraněním a pohmožděninám
je nutné při montáži nosit rukavice.
Sprchový systém smí být používán pouze ke koupání
a za účelem tělesné hygieny.
Děti a dospělé osoby s tělesným, duševním a / nebo
smyslovým postižením nesmí sprchový systém pou-
žívat bez dozoru. Osoby pod vlivem alkoholu nebo
drog nesmí sprchový systém používat.
Je nutné zabránit kontaktu vodních paprsků sprchy s
měkkými částmi těla (např. očima). Je nutné dodržo-
vat dostatečný odstup mezi sprchou a tělem.
Pokyny k montáži
• Před montáží je třeba produkt zkontrolovat, zda nebyl
při transportu poškozen. Po zabudování nebudou
uznány žádné škody způsobené transportem nebo
poškození povrchu.
• Vedení a armatura musí být namontovány, proplách-
nuty a otestovány podle platných norem.
• Do přívodu musí být zabudováno se sprchou dodá-
vané sítko, aby zachycovalo nečistoty vyplavené z
vodovodní sítě. Vyplavené nečistoty mohou ovlivnit
funkci sprchy a nebo mohou vést i k jejímu poškození.
Na takto vzniké škody se nevztahuje záruka firmy
Hansgrohe.
Technické údaje
Provozní tlak: max. 0,6 MPa
Doporučený provozní tlak: 0,15 - 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Teplota horké vody: max. 60°C
Tepelná desinfekce: max. 70°C / 4 min
Výrobky Hansgrohe jsou vhodné pro přímý kontakt s
pitnou vodou.
Česky
11

Montáž viď strana 31
Osvedčenie o skúške (viď strana
36)
Servisné diely
(viď strana 35)
XXX = Farebné označenie
000 = chróm
800 = ušľachtilá oceľ
820 = brushed nickel
930 = Polished Brass
Diagram prietoku
(viď strana 34)
Rozmery (viď strana 34)
Čistenie (viď strana 32 a priložená
brožúra)
Nepoužívať silikón s obsahom kyseliny
octovej!
Popis symbolov
Bezpečnostné pokyny
Pri montáži musíte nosiť rukavice, aby ste predišli
pomliaždeninám a rezným poraneniam.
Sprchovací systém sa smie používať len na kúpanie
a telesnú hygienu.
Sprchovací systém nesmú bez dozoru používať deti,
ako aj dospelé osoby s telesným, duševným a/alebo
zmyslovým postihnutím. Sprchovací systém nesmú
používať ani osoby, ktoré sú pod vplyvom alkoholu
alebo drog.
Vyhýbajte sa kontaktu vodného lúča sprchy s citlivý-
mi miestami tela (napr. oči). Dodržiavajte dostatočnú
vzdialenosť medzi sprchou a telom.
Pokyny pre montáž
• Pred montážou musíte produkt skontrolovať, či nebol
počas transportu poškodený. Po zabudovaní nebudú
uznané žiadne škody spôsobené transportom alebo
poškodenia povrchu.
• Ledningarna och blandaren måste monteras, spolas
igenom och kontrolleras enligt de gällande normerna.
• Do prívodu musí byt' zabudované so sprchou
dodávané sítko, aby zachytilo nečistoty vyplavené z
vodovodnej siete. Vyplavené nečistoty môžou ovlivnit'
funkciu sprchy, alebo spôsobit' jej poškodenie. Na
takto vzniknuté škody sa nevzt'ahuje záruka firmy
Hansgrohe.
Technické údaje
Prevádzkový tlak: max. 0,6 MPa
Doporučený prevádzkový tlak: 0,15 - 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Teplota teplej vody: max. 60°C
Termická dezinfekcia: max. 70°C / 4 min
Výrobok je koncipovaný výhradne pre pitnú vodu!
Slovensky
12

安装 参见第页 31
检验标记 (参见第页36)
备用零件
(参见第页35)
XXX= 颜色代码
000=镀铬
800=不锈钢表面
820=镍拉丝
930=PolishedBrass
流量示意图
(参见第页34)
大小 (参见第页34)
清洗 (参见第页32并附有小
手册)
请勿使用含有乙酸的硅胶！
符号说明
安全技巧
装配时为避免挤压和切割受伤，必须戴上手
套。
淋浴系统只允许作为洗浴、卫生和洁身之用。
不得让儿童和肢体、精神和/或意识有障碍的成
人在不受监管的情况下使用淋浴系统。受酒精
或毒品影响的人员不得使用淋浴系统。
必须避免让身体敏感部位（如眼睛）接触到莲
蓬头喷水。必须保持莲蓬头与人头之间有足够
的距离。
安装提示
• 安装前必须检查产品是否受到运输损害。安装
后将不认可运输损害或表面损伤。
• 管道和阀门必须根据通用标准进行安装、冲洗
和检查。
• 必须装上花洒所附带的滤柱式过滤网，以过滤管
道里的杂质污物。杂质污物会影响花洒的功能
和/或损坏花洒的功能部件，由此而产生的产品
损坏不属于汉斯格雅的保修范围。
技术参数
工作压强： 最大0,6MPa
推荐工作压强： 0,15-0,4MPa
(1MPa=10bar=147PSI)
热水温度： 最大60°C
热力消毒: 最大70°C/4分钟
该产品专为饮用水设计！
中文
13

Монтаж см. стр. 31
Знак технического контроля
(см. стр. 36)
Κомплеκт
(см. стр. 35)
XXX = Цветная кодировка
000 = хром
800 = сталь
820 = brushed nickel
930 = Polished Brass
Схема потока
(см. стр. 34)
Размеры (см. стр. 34)
Очистка (см. стр. 32 и прилагае-
мая брошюра)
Не применяйте силикон, содержащий
уксусную кислоту.
Описание символов
Указания по технике безопасности
Во время монтажа следует надеть перчатки во
избежание прищемления и порезов.
Душевую систему разрешается использовать
только в гигиенических целях для принятия ванны и
личной гигиены.
Дети, а также взрослые с физическими, умствен-
ными и/или сенсорными недостатками должны
пользоваться душевой системой только под
присмотром. Запрещается пользоваться душевой
системой в состоянии алкогольного или наркотиче-
ского опьянения.
Не допускайте попадания струи воды из разбрыз-
гивателя на чувствительные части тела (например,
на глаза). Разбрызгиватель следует устанавливать
на достаточном расстоянии от тела.
Указания по монтажу
• Перед монтажом следует проверить изделие на
предмет повреждений при перевозке. После монта-
жа претензии о возмещении ущерба за поврежде-
ния при перевозке или повреждения поверхностей
не принимаются.
• Трубы и арматура должны быть установлены, про-
мыты и проверены в соответствии с действующими
нормами.
• Для предотворащения попадания частиц грязи
из водопроводной сети необходимо установить
фильтр, прилагаемый к ручному душу. Частицы
грязи могут нарушить отдельные функции и/или
привести к повреждению функциональных деталей
ручного душа, Hansgrohe не несет ответственность
за повреждения вследствие отсутствия фильтра.
Технические данные
Рабочее давление: не более. 0,6 МПа
Рекомендуемое рабочее давление: 0,15 - 0,4 МПа
(1 МПа = 10 bar = 147 PSI)
Температура горячей воды: не более. 60°C
Термическая дезинфекция: не более. 70°C / 4 мин
Изделие предназначено исключительно для питьевой
воды!
Русский
14

Szerelés lásd a oldalon 31
Vizsgajel (lásd a oldalon 36)
Tartozékok
(lásd a oldalon 35)
XXX = Színkódolás
000 = króm
800 = acéloptika
820 = brushed nickel
930 = Polished Brass
Átfolyási diagramm
(lásd a oldalon 34)
Méretet (lásd a oldalon 34)
Tisztítás (lásd a oldalon 32 és
mellékelt brossúrával)
Ne használjon ecetsavtartalmú szilikont!
Szimbólumok leírása
Biztonsági utasítások
A szerelésnél a zúzódások és vágási sérülések
elkerülése érdekében kesztyűt kell viselni.
A zuhanyrendszert csak fürdéshez, mosakodáshoz
és egészségügyi tisztálkodáshoz szabad használni.
Gyermekek, valamint testileg, szellemileg fogyaté-
kos vagy érzékelésben korlátozott személyek nem
használhatják felügyelet nélkül a zuhanyrendszert.
Alkohol és kábítószer befolyása alatt álló személyek
nem használhatják a zuhanyrendszert.
Kerülni kell a zuhanysugár érintkezését érzékeny
testrészekkel (pl. szemek). Be kell tartani a megfelelő
távolságot a zuhanyfej és a test között.
Szerelési utasítások
• A szerelés előtt ellenőrizni kell, hogy a terméknek
nincs-e szállítási sérülése. Beépítés után a szállítási-
vagy felületi sérüléseket nem ismerik el.
• A vezetékeket és a csaptelepet az érvényes szab-
ványoknak megfelelően kell felszerelni, öblíteni és
ellenőrizni
• A kézi zuhanyhoz csomagolt szűrőtömítést be kell
szerelni a vízhálózatból származó szennyeződé-
sek kiküszöbölésére. A beáramló szennyeződések
akadályozhatják és / vagy teljesen tönkre is tehetik
a zuhany funkcióit. Az ezekből adódó károkért a
Hansgrohe nem felel.
Műszaki adatok
Üzemi nyomás: max. 0,6 MPa
Ajánlott üzemi nyomás: 0,15 - 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Forróvíz hőmérséklet: max. 60°C
Termikus fertőtlenítés: max. 70°C / 4 perc
A terméket kizárólag ivóvízhez tervezték!
Magyar
15

Asennus katso sivu 31
Koestusmerkki (katso sivu 36)
Varaosat
(katso sivu 35)
XXX = Värikoodaus
000 = kromi
800 = inox-optinen
820 = harjattu nikkeli
930 = Polished Brass
Virtausdiagrammi
(katso sivu 34)
Mitat (katso sivu 34)
Puhdistus (katso sivu 32 ja oheinen
esite)
Älä käytä etikkahappopitoista silikonia!
Merkin kuvaus
Turvallisuusohjeet
Asennuksessa on käytettävä käsineitä puristumien ja
viiltojen aiheuttamien tapaturmien estämiseksi.
Suihkujärjestelmää saa käyttää ainoastaan kylpy-,
hygienia- ja puhdistustarkoituksiin.
Lapset ja ruumiillisesti, henkisesti ja/tai aistillisesti
rajoittuneet aikuiset eivät saa käyttää suihkujärjes-
telmää ilman valvontaa. Alkoholin tai huumeiden
vaikutuksessa olevat henkilöt eivät saa käyttää
suihkujärjestelmää.
Suihkuveden kontaktia herkkien ruumiinosien (esim.
silmien) kanssa on vältettävä.Suihkun ja vartalon
välissä on oltava riittävä väli.
Asennusohjeet
• Ennen asennusta on tarkastettava tuotteen mahdolli-
set kuljetusvahingot. Asennuksen jälkeen kuljetus- ja
pintavaurioita ei hyväksytä.
• Putket ja hana on asennettava, huuhdeltava ja tarkas-
tettava voimassa olevien standardien mukaisesti.
• Käsisuihkun mukana toimitettu sihtitiiviste on asennetta-
va paikalleen, jotta lian huuhtoutuminen vesijohtover-
kostosta käsisuihkuun estyy. Huuhtoutuvat likahiukkaset
voivat häiritä suihkun toimintaa tai vahingoittaa
toimintaosia, Hansgrohe ei vastaa tästä aiheutuneista
vahingoista.
Tekniset tiedot
Käyttöpaine: maks. 0,6 MPa
Suositeltu käyttöpaine: 0,15 - 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Kuuman veden lämpötila: maks. 60°C
Lämpödesinfektio: maks. 70°C / 4 min
Tuote on suunniteltu käytettäväksi ainoastaan juomave-
den kanssa!
Suomi
16

Montering se sidan 31
Testsigill (se sidan 36)
Reservdelar
(se sidan 35)
XXX = Färgkodning
000 = krom
800 = rostfri-optik
820 = borstad nickel
930 = Polished Brass
Flödesschema
(se sidan 34)
Måtten (se sidan 34)
Rengöring (se sidan 32 och medföl-
jande broschyr)
Använd inte silikon som innehåller ättiksyra!
Symbolförklaring
Säkerhetsanvisningar
Handskar ska bäras under monteringsarbetet så att
man kan undvika kläm- och skärskadorgen werden.
Produkten får bara användas till bad, hygien och
kroppsrengöring.
Barn samt vuxna med fysiska, psykiska eller senso-
riska funktionshinder får inte använda duschsystemet
ensamma. Personer som är påverkade av alkohol- el-
ler droger får inte använda duschsystemet.
Undvik att rikta duschstrålarna mot känsliga kropps-
delar (t. ex. ögonen. Det måste finnas ett tillräckligt
stort avstånd mellan duschen och kroppen.
Monteringsanvisningar
• Det måste undersökas om produkten har transportska-
dor innan den monteras. Efter monteringen accepteras
inga transport- eller ytskiktskador.
• Ledningarna och blandaren måste monteras, spolas
igenom och kontrolleras enligt de gällande normerna.
• Silpackningen som följer med duschen måste monte-
ras för att undvika att smuts från ledningsnätet tränger
in. Smuts som spolas in kan påverka funktionerna
och/eller leda till skador på funktionsdelar i duschen.
Hansgrohe frånsäger sig allt ansvar för skador som
kan härledas till detta.
Tekniska data
Driftstryck: max. 0,6 MPa
Rek. driftstryck: 0,15 - 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Varmvattentemperatur: max. 60°C
Termisk desinfektion: max. 70°C / 4 min
Produkten är enbart avsedd för dricksvatten!
Svenska
17

Montavimas žr. psl. 31
Bandymo pažyma (žr. psl. 36)
Atsarginės dalys
(žr. psl. 35)
XXX = Spalvos
000 = chrom
800 = plienas
820 = brushed nickel
930 = Polished Brass
Pralaidumo diagrama
(žr. psl. 34)
Išmatavimai (žr. psl. 34)
Valymas (žr. psl. 32 ir pridedama
brošiūra)
Nenaudokite silikono, kurio sudėtyje yra
acto rūgšties!
Simbolio aprašymas
Saugumo technikos nurodymai
Apsaugai nuo užspaudimo ir įsipjovimo montavimo
metu mūvėkite pirštines.
Dušo sistema turi būti naudojama tik kūno higienai ir
švarai palaikyti.
Dušo sistema uždrausta naudotis vaikams, taip pat
suaugusiems su fizine, dvasine negale ir (arba) sen-
sorikos sutrikimais. Dušo sistema taip pat uždrausta
naudotis asmenims, apsvaigusiems nuo alkoholio
arba narkotikų.
Būtina vengti dušo vandens srovės kontakto su
jautriomis kūno vietomis (pvz., akimis). Todėl būtina
laikytis tinkamu atstumu nuo dušo.
Montavimo instrukcija
• Prieš montuojant būtina patikrinti, ar gaminys nebuvo
pažeistas transportavimo metu. Sumontavus pre-
tenzijos dėl transportavimo ir paviršiaus pažeidimų
nepriimamos.
• Vamzdžiai ir sujungimai turi būti montuojami, plauna-
mi ir tikrinami pagal galiojančias normas.
• Tinklelis, kuris yra rankų dušass pakuotėje, privalo būti
įstatytas, kad būtų apsaugota nuo išorės nešvarumų.
Nešvarumai gali pakenkti rankų dušass funkcionalu-
mui ir (arba) sugadinti rankų dušass funkcines dalis.
Tokiu atveju "Hansgrohe" atsakomybės neprisiima.
Techniniai duomenys
Darbinis slėgis: ne daugiau kaip 0,6 MPa
Rekomenduojamas slėgis: 0,15 - 0,4 MPa
(1 MPa = 10 barų = 147 PSI)
Karšto vandens temperatūra: ne daugiau kaip 60°C
Terminis dezinfekavimas: ne daugiau kaip 70°C / 4 min
Produktas skirtas tik geriamajam vandeniui!
Lietuviškai
18

Sastavljanje pogledaj stranicu 31
Oznaka testiranja (pogledaj
stranicu 36)
Rezervni djelovi
(pogledaj stranicu 35)
XXX = Boje
000 = krom
800 = plemeniti čelik
820 = brushed nickel
930 = Polished Brass
Dijagram protoka
(pogledaj stranicu 34)
Mjere (pogledaj stranicu 34)
Čišćenje (pogledaj stranicu 32 i
priložena brošura)
Nemojte koristiti silikon koji sadrži octenu
kiselinu!
Opis simbola
Sigurnosne upute
Prilikom montaže se radi sprječavanja prignječenja i
posjekotina moraju nositi rukavice.
Sustav tuša se smije primjenjivati samo za kupanje,
tuširanje i osobnu higijenu.
Djeca, kao i tjelesno, mentalno i/ili senzorno hendi-
kepirane odrasle osobe ne smiju se koristiti sustavom
tuša bez nadzora. Osobe koje su pod utjecajem
alkohola ili droga ne smiju se koristiti sustavom tuša.
Mora se izbjegavati kontakt mlaza iz tuša s osjet-
ljivim dijelovima tijela (npr. očima). Tijelo korisnika
mora biti dovoljno udaljeno od tuša.
Upute za montažu
• Prije montaže mora se provjeriti je li proizvod oštećen
prilikom transporta. Nakon ugradnje se ne priznaju
nikakve reklamacije koje se odnose na površinska i
transportna oštećenja.
• Cijevi i armatura moraju biti postavljeni, isprani i
testirani prema važećim normama.
• Filter potrebno je ugraditi kako bi se regulirao protok
vode i smanjio dotok prljavštine. Za eventualna ošte-
ćenja uzrokovana prljavštinom proizvođač Hansgrohe
nije odgovoran.
Tehnički podatci
Najveći dopušteni tlak: tlak 0,6 MPa
Preporučeni tlak: 0,15 - 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura vruće vode: tlak 60°C
Termička dezinfekcija: tlak 70°C / 4 min
Proizvod je koncipiran isključivo za pitku vodu!
Hrvatski
19

Montajı bakınız sayfa 31
Kontrol işareti (bakınız sayfa 36)
Yedek Parçalar
(bakınız sayfa 35)
XXX = Renkler
000 = krom
800 = paslanmaz çelik - optik
820 = brushed nickel
930 = Polished Brass
Akış diyagramı
(bakınız sayfa 34)
Ölçüleri (bakınız sayfa 34)
Temizleme (bakınız sayfa 32 ve
birlikte verilen broşür)
Asetik asit içeren silikon kullanmayın!
Simge açıklaması
Güvenlik uyarıları
Montaj esnasında ezilme ve kesilme gibi yaralanma-
ları önlemek için eldiven kullanılmalıdır.
Ürün yalnızca banyo, hijyen ve beden temizliği
amaçları doğrultusunda kullanılabilir.
Bedensel, ruhsal ve/veya sensörik engelli çocuk ve
yetişkinler gözetimsiz olarak duş sistemini kullanma-
malıdırlar. Alkol veya uyuşturucu etkisinde olanlar
duş sistemini kullanmamalıdır.
Püskürtme başlıklarının hassas organlara teması (örn.
gözler) önlenmelidir. Püskürtücü ile beden arasında
yeterli mesafe bırakılmalıdır.
Montaj açıklamaları
• Montaj işleminden önce ürün nakliye hasarları
yönünden kontrol edilmelidir. Montaj işleminden sonra
nakliye veya yüzey hasarları için sorumluluk üstlenil-
memektedir.
• Boruların ve armatürün montajı, yıkanması ve kontrolü
geçerli normlara göre yapılmalıdır.
• El duşu kafasına eklenmiş olan süzgeç contası, boru
şebekesinden sızan kirlerin önüne geçmek için, yerine
monte edilmelidir. İçeri sızan bu kirler duşun fonksiyo-
nunu sekteleyebilir ve/veya duşun fonksiyon parçaları
üzerinde hasarlara sebep olabilir, bu yüzden meyda-
na gelen hasarlardan Hansgrohe sorumlu tutulamaz.
Teknik bilgiler
İşletme basıncı: azami 0,6 MPa
Tavsiye edilen işletme basıncı: 0,15 - 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Sıcak su sıcaklığı: azami 60°C
Termik dezenfeksiyon: azami 70°C / 4 dak
Ürün sadece şebeke suyu için tasarlanmıştır!
Türkçe
20
