DE Gebrauchsanleitung / Montageanleitung 2
FR Mode d'emploi / Instructions de montage 3
EN Instructions for use / assembly instructions 4
IT Istruzioni per l'uso / Istruzioni per Installazione 5
ES Modo de empleo / Instrucciones de montaje 6
NL Gebruiksaanwijzing / Handleiding 7
DK Brugsanvisning / Monteringsvejledning 8
PL Instrukcja obsługi / Instrukcja montażu 9
RU Руководство пользователя / Инструкция по
монтажу 10
Lesezeichen
Deutsch 2
Français 3
English 4
Italiano 5
Español 6
Nederlands 7
Dansk 8
Polski 9
Русский 10
Metris Puro
32665000

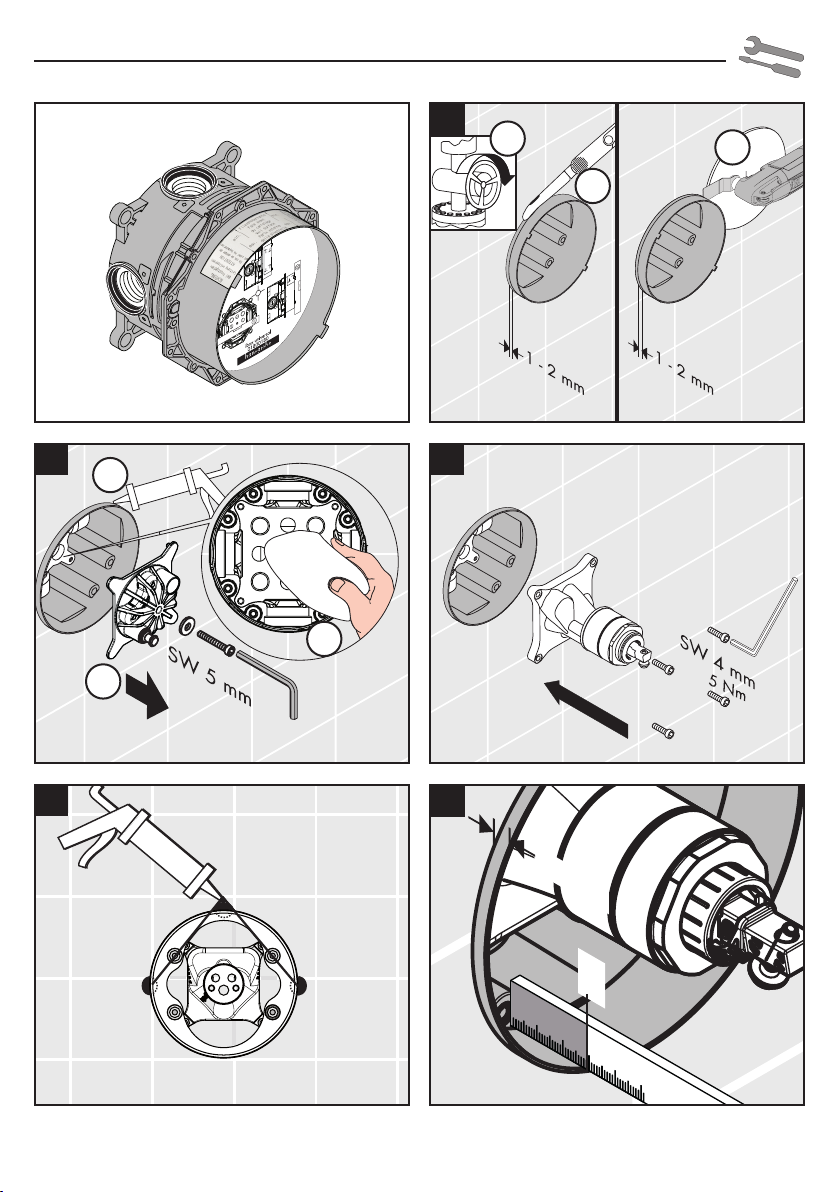

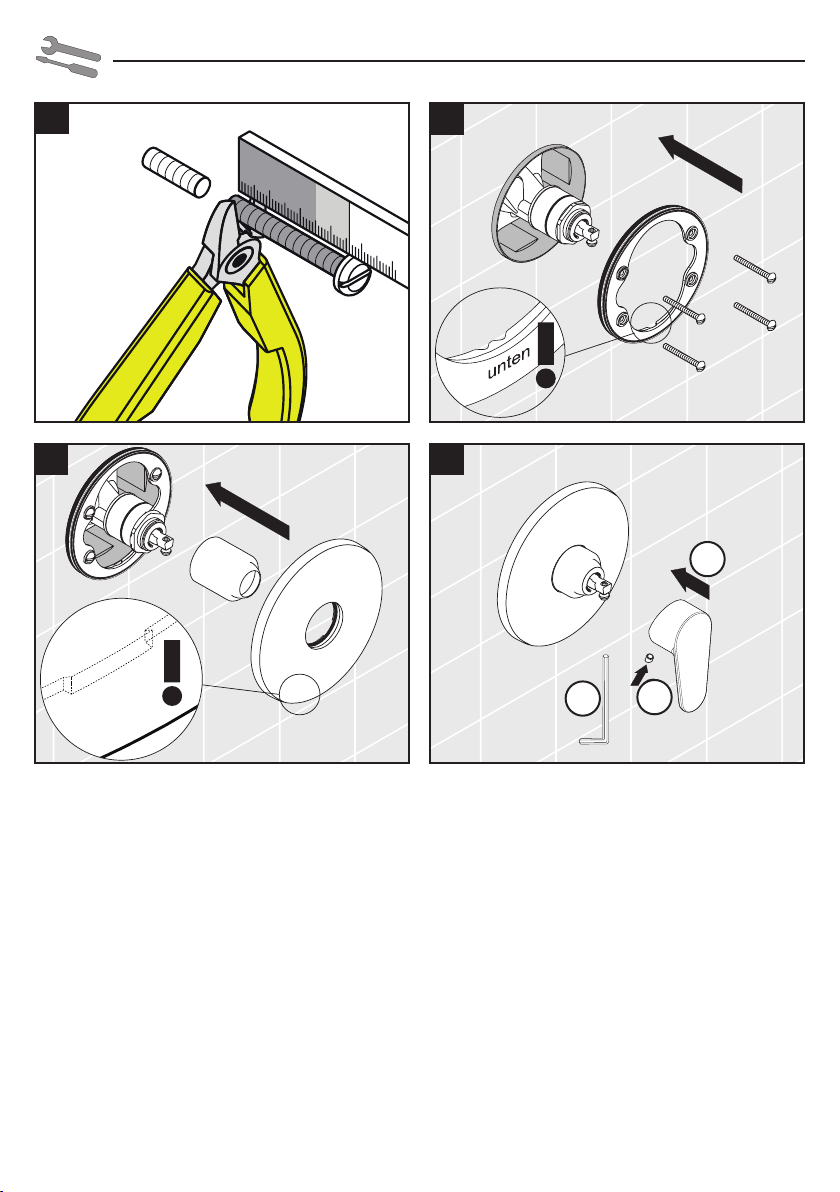

2Montage siehe Seite 11
Deutsch
Prüfzeichen (siehe Seite 16)
Reinigung
siehe beiliegende Broschüre
Symbolerklärung

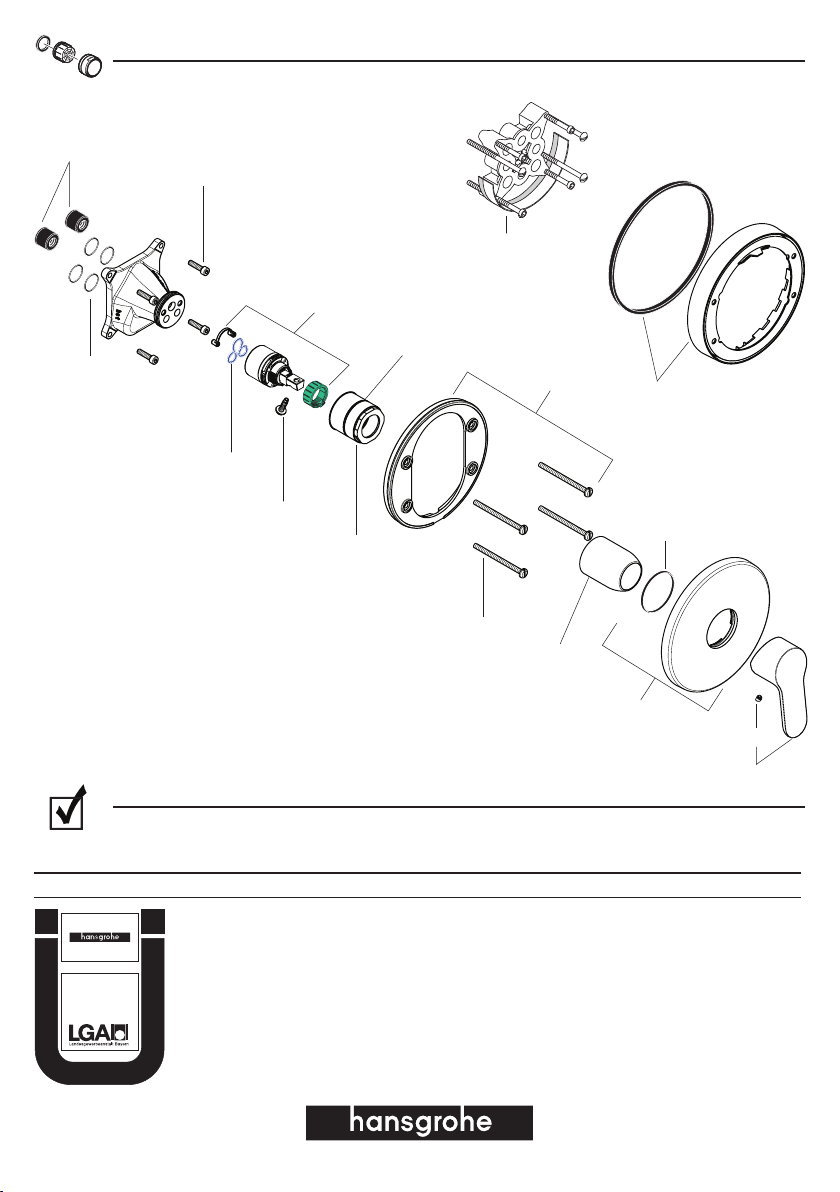

Serviceteile (siehe Seite 16)
Kein essigsäurehaltiges Silikon verwenden!

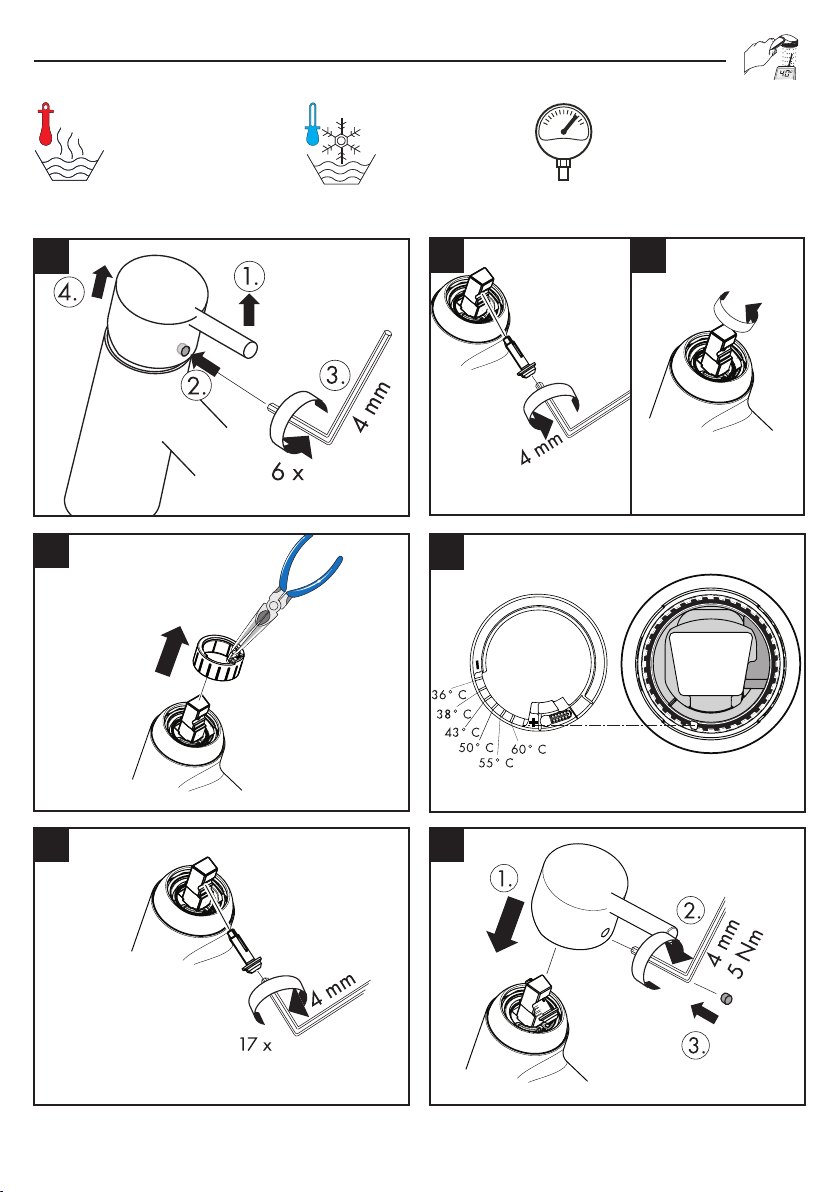

Justierung (siehe Seite 13)
Einstellen der Warmwasserbegrenzung. In
Verbindung mit Durchlauferhitzern ist eine
Warmwassersperre nicht zu empfehlen.

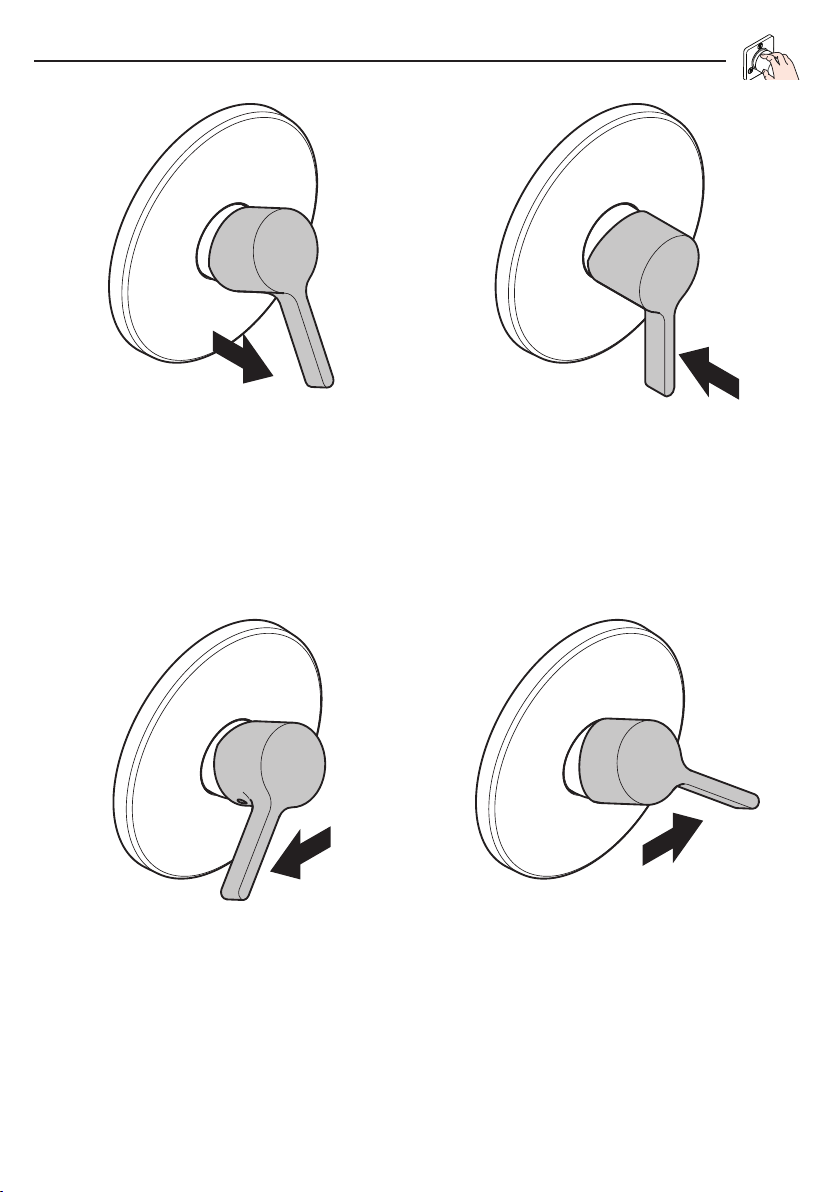

Bedienung (siehe Seite 15)
Maße (siehe Seite 14)
Durchflussdiagramm
(siehe Seite 14)
Freier Durchfluss bei 0,3 MPa:
Störung Ursache Abhilfe
Armatur schwergängig -Kartusche defekt, verkalkt -Kartusche austauschen
Armatur tropft -Kartusche defekt -Kartusche austauschen
Zu niedrige Warmwassertemperatur,
kein Kaltwasser. Durchlauferhitzer
springt an, wenn Kaltwasser ange-
wählt wird.
-Warmwasserbegrenzung falsch
eingestellt
-Warmwasserbegrenzung einstellen
-Kreuzfluss -Kartusche austauschen
Sicherheitshinweise
Bei der Montage müssen zur Vermeidung von
Quetsch- und Schnittverletzungen Handschuhe
getragen werden.
Das Produkt darf nur zu Bade-, Hygiene- und Körper-
reinigungszwecken eingesetzt werden.
Große Druckunterschiede zwischen den Kalt- und
Warmwasseranschlüssen müssen ausgeglichen
werden.
Montagehinweise
• Vor der Montage muss das Produkt auf Transportschä-
den untersucht werden. Nach dem Einbau werden
keine Transport- oder Oberflächenschäden anerkannt.
• Die Leitungen und die Armatur müssen nach den gülti-
gen Normen montiert, gespült und geprüft werden.
• Die in den Ländern jeweils gültigen Installationsrichtli-
nien sind einzuhalten.
Technische Daten
Armatur serienmäßig mit EcoSmart® (Durchfluss-
begrenzer)
Betriebsdruck: max. 1 MPa
Empfohlener Betriebsdruck: 0,1 - 0,5 MPa
Prüfdruck: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Heißwassertemperatur: max. 80°C
Empfohlene Heißwassertemperatur: 65°C
Thermische Desinfektion: max. 70°C / 4 min
Das Produkt ist ausschließlich für Trinkwasser konzipiert!

3
Montage voir pages 11
Français
Classification acoustique et
débit (voir pages 16)
Nettoyage
voir la brochure ci-jointe
Description du symbole
Pièces détachées (voir pages 16)
Ne pas utiliser de silicone contenant de
l'acide acétique!
Etalonnage (voir pages 13)
Réglage de la limitation d'eau chaude. En
liaison avec les chauffe-eau, un blocage de
l'eau chaude n'est pas recommandable.
Instructions de service (voir
pages 15)
Dimensions (voir pages 14)
Diagramme du débit
(voir pages 14)
Débit libre à 0,3 MPa:
Dysfonctionnement Origine Solution
Dureté de fonctionnement -Cartouche défectueuse, entartrée -Changer la cartouche
Le mitigeur goutte -Cartouche défectueuse -Changer la cartouche
Température d'eau chaude trop
basse, pas d´eau froide Le chauffe
eau instantanése met en route quand
on puise de l'eau froide.
-Limiteur de température mal posi-
tionné
-Positionner le limiteur de tempéra-
ture
-Flux inversé -Changer la cartouche
Consignes de sécurité
Lors du montage, porter des gants de protection
pour éviter toute blessure par écrasement ou
coupure.
Le produit ne doit servir qu'à se laver et à assurer
l'hygiène corporelle.
Il est conseillé d'équilibrer les pressions de l'eau
chaude et froide.
Instructions pour le montage
• Avant son montage, s'assurer que le produit n'a
subi aucun dommage pendant le transport Après le
montage, tout dommage de transport ou de surface
ne pourra pas être reconnu.
• Les conduites et la robinetterie doivent être montés,
rincés et contrôlés selon les normes en vigueur.
• Les directives d'installation en vigueur dans le pays
concerné doivent être respectées.
Informations techniques
Robinetterie équipée en série d’un EcoSmart®
(limiteur de débit)
Pression de service autorisée: max. 1 MPa
Pression de service conseillée: 0,1 - 0,5 MPa
Pression maximum de contrôle: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Température d'eau chaude: max. 80°C
Température recommandée: 65°C
Désinfection thermique: max. 70°C / 4 min
Le produit est exclusivement conçu pour de l'eau
potable!

4Assembly see page 11
English
Test certificate (see page 16)
Cleaning
see enclosed brochure
Symbol description
Spare parts (see page 16)
Do not use silicone containing acetic acid!
Adjustment (see page 13)
To adjust the hot water limiter. Using a hot
water limiter in combination with a continu-
ous flow water heater is not recommended.
Operation (see page 15)
Dimensions (see page 14)
Flow diagram
(see page 14)
Rate of flow by 0,3 MPa:
Fault Cause Remedy
Mixer stiff -Cartridge defective, calcified -Exchange cartridge
Mixer dripping -Cartridge defective -Exchange cartridge
Hot water temperature too low, no
cold water. Instantaneous water
heater starts up when cold water is
selected.
-Hot water limiter incorrectly set -Set hot water limiter
-Crossflow -Exchange cartridge
Safety Notes
Gloves should be worn during installation to prevent
crushing and cutting injuries.
The product may only be used for bathing, hygienic
and body cleaning purposes.
The hot and cold supplies must be of equal pres-
sures.
Installation Instructions
• Prior to installation, inspect the product for transport
damages. After it has been installed, no transport or
surface damage will be honoured.
• The pipes and the fixture must be installed, flushed
and tested as per the applicable standards.
• The plumbing codes applicable in the respective
countries must be oberserved.
Technical Data
This mixer series-produced with EcoSmart® (flow
limiter)
Operating pressure: max. 1 MPa
Recommended operating pressure: 0,1 - 0,5 MPa
Test pressure: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Hot water temperature: max. 80°C
Recommended hot water temp.: 65°C
Thermal disinfection: max. 70°C / 4 min
The product is exclusively designed for drinking water!

5
Montaggio vedi pagg. 11
Italiano
Segno di verifica (vedi pagg. 16)
Pulitura
vedi il prospetto accluso
Descrizione simbolo
Parti di ricambio (vedi pagg. 16)
Non utilizzare silicone contenente acido
acetico!
Taratura (vedi pagg. 13)
Regolazione del limitatore di erogazione
d'acqua calda. Un limitatore di erogazione
di acqua calda in combinazione con le
caldaie istantanee non è consigliabile.
Procedura (vedi pagg. 15)
Ingombri (vedi pagg. 14)
Diagramma flusso
(vedi pagg. 14)
Portata a 0,3 MPa:
Problema Possibile causa Rimedio
Miscelatore duro -Cartuccia difettosa -Sostituire la cartuccia
Miscelatore gocciola -Cartuccia difettosa -Sostituire la cartuccia
Temperatura dell'acqua calda troppo
bassa, niente acqua fredda, caldaia
istantanea si accende quando si
seleziona acqua fredda
-Limitazione dell'acqua calda rego-
lata male
-Regolare la limitazione dell'acqua
calda
-Flusso incrociato -Sostituire la cartuccia
Indicazioni sulla sicurezza
Durante il montaggio, per pevitare ferite da schiac-
ciamento e da taglio bisogna indossare guanti
protettivi.
Il prodotto deve essere utilizzato esclusivamente per
fare il bagno e per l'igiene del corpo.
Attenzione! Compensare le differenze di pressione
tra i collegamenti dell'acqua fredda e dell'acqua
calda.
Istruzioni per il montaggio
• Prima del montaggio è necessario controllare che non
ci siano stati danni durante il trasporto. Una volta ese-
guito il montaggio, non verranno riconosciuti eventuali
danni di trasporto o delle superfici.
• Montare, lavare e controllare tubature e rubinetteria
rispettando le norme correnti.
• Vanno rispettate le direttive di installazione nazionali
vigenti nel rispettivo paese.
Dati tecnici
Questo miscelatore è dotato di serie del Eco-
Smart® (limitatore di flusso)
Pressione d'uso: max. 1 MPa
Pressione d'uso consigliata: 0,1 - 0,5 MPa
Pressione di prova: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura dell'acqua calda: max. 80°C
Temp. dell'acqua calda consigliata: 65°C
Disinfezione termica: max. 70°C / 4 min
Il prodotto è concepito esclusivamente per acqua
potabile!

6Montaje ver página 11
Español
Marca de verificación (ver pági-
na 16)
Limpiar
ver el folleto adjunto
Descripción de símbolos
Repuestos (ver página 16)
No utilizar silicona que contiene ácido
acético!
Ajuste (ver página 13)
Ajuste del límite de agua caliente. En com-
binación con calentadores continuos no es
recomendable utilizar un bloqueo de agua
caliente.
Manejo (ver página 15)
Dimensiones (ver página 14)
Diagrama de circulación
(ver página 14)
Caudal con 0,3 MPa
Problema Causa Solución
Manecilla va dura -cartucho dañado -cambiar el cartucho
Grifo pierde agua -cartucho dañado -cambiar el cartucho
Temperatura del agua caliente dema-
siado baja, agua fría calentador se
dispara al abrir agua fría
-tope de agua caliente mal -ajustar tope
-Flujo cruzado -cambiar el cartucho
Indicaciones de seguridad
Durante el montaje deben utilizarse guantes para
evitar heridas por aplastamiento o corte.
El producto solo debe ser utilizado para fines de
baño, higiene y limpieza corporal.
Grandes diferencias de presión en servicio entre
agua fría y agua caliente deben equilibrarse.
Indicaciones para el montaje
• Antes del montaje se debe examinarse el producto
contra daños de transporte. Después de la instala-
ción no se reconoce ningún daño de transporte o de
superficie.
• Los conductos y la grifería deben montarse, lavarse y
comprobarse según las normas vigentes.
• Es obligatorio el cumplimiento de las directrices de
instalación vigentes en el país respectivo.
Datos técnicos
Grifo, desde fábrica equipado con EcoSmart®
(limitador de caudal)
Presión en servicio: max. 1 MPa
Presión recomendada en servicio: 0,1 - 0,5 MPa
Presión de prueba: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura del agua caliente: max. 80°C
Temp. recomendada del agua caliente: 65°C
Desinfección térmica: max. 70°C / 4 min
El producto ha sido concebido exclusivamente para
agua potable.

7
Montage zie blz. 11
Nederlands
Keurmerk (zie blz. 16)
Reinigen
zie bijgevoegde brochure
Symboolbeschrijving
Service onderdelen (zie blz. 16)
Gebruik geen zuurhoudende silicone!
Instellen (zie blz. 13)
Instellen van de warmwaterbegrenzing.
In combinatie met een doorstromer is een
warmwaterblokkering niet aanbevelens-
waardig.
Bediening (zie blz. 15)
Maten (zie blz. 14)
Doorstroomdiagram
(zie blz. 14)
Vrije doorstroom bij 0,3 MPa:
Storing Oorzaak Oplossing
Bediening zwaar -Kardoes defect of verkalkt -Kardoes uitwisselen
Mengkraan lekt -Kardoes defect -Kardoes uitwisselen
Warmwater temperatuur te laag,
geen koud water. Doorstroomtoestel
springt aan wanneer koud water
gekozen is.
-Heetwaterbegrenzer verkeerd
ingesteld
-Heetwaterbegrenzer instellen
-Kruisstroom -Kardoes uitwisselen
Veiligheidsinstructies
Bij de montage moeten ter voorkoming van knel- en
snijwonden handschoenen worden gedragen.
Het product mag alleen voor het wassen, hygië-
nische doeleinden en voor de lichaamreiniging
worden gebruikt.
Grote drukverschillen tussen de koud- en warmwater-
toevoer dienen vermeden te worden.
Montage-instructies
• Vóór de montage moet het product gecontroleerd
worden op transportschade. Na de inbouw wordt
geen transport- of oppervlakteschade meer aanvaard.
• De leidingen en armaturen moeten gemonteerd, ge-
spoeld en gecontroleerd worden volgens de geldige
normen.
• De in de overeenkomstige landen geldende installatie-
richtlijnen moeten nageleefd worden.
Technische gegevens
Armatuur standaard met EcoSmart® (doorstroom-
begrenzer)
Werkdruk: max. max. 1 MPa
Aanbevolen werkdruk: 0,1 - 0,5 MPa
Getest bij: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatuur warm water: max. 80°C
Aanbevolen warm water temp.: 65°C
Thermische desinfectie: max. 70°C / 4 min
Het product is uitsluitend ontworpen voor drinkwater!

8Montering se s. 11
Dansk
Godkendelse (se s. 16)
Rengøring
se venligst den vedlagte brochure
Symbolbeskrivelse
Reservedele (se s. 16)
Der må ikke benyttes eddikesyreholdig
silikone!
Forindstilling (se s. 13)
Indstilling af varmvandsbegrænsningen. I
forbindelse med gennemstrømningsvandvar-
mere anbefaler vi ikke en varmvandsspærre.
Brugsanvisning (se s. 15)
Målene (se s. 14)
Gennemstrømningsdiagram
(se s. 14)
Fri gennemstrømning ved 0,3 MPa:
Fejl Årsag Hjælp
Grebet går trægt -Kartusche defekt, tilkalket -Udskift kartusche
Armaturet drypper -Defekt kartusche -Udskift kartusche
For lav varmtvandstemperatur. Ingen
koldt vand. Vandvarmeren starter, når
der åbnes for det kolde vand.
-Varmtvandsbegræns-ningen er for-
kert indstillet
-Indstil varmtvandsbe-grænsningen
-Kryds-flow -Udskift kartusche
Sikkerhedsanvisninger
Ved monteringen skal der bruges handsker for at
undgå kvæstelser og snitsår.
Produktet må kun bruges til bade-, hygiejne og
kropsrengøringsformål.
Større trykforskelle mellem koldt og varmt vand bør
udjævnes.
Monteringsanvisninger
• Før monteringen skal produktet kontrolleres for trans-
portskader. Efter monteringen godkendes transportska-
der eller skader på overfladen ikke længere.
• Ledningerne og armaturerne skal monteres, skylles og
kontrolleres iht. de gældende standarder.
• Installationsbestemmelserne, der gælder i det enkelte
land, skal overholdes.
Tekniske data
Armaturet er forsynet med EcoSmart® (gennem-
strømningsbegrænser)
Driftstryk: max. 1 MPa
Anbefalet driftstryk: 0,1 - 0,5 MPa
Prøvetryk: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Varmtvandstemperatur: max. 80°C
Anbefalet varmtvandstemperatur: 65°C
Termisk desinfektion: max. 70°C / 4 min
Produktet er udelukkende beregnet til drikkevand!

9
Montaż patrz strona 11
Polski
Znak jakości (patrz strona 16)
Czyszczenie
patrz dołączona broszura
Opis symbolu
Części serwisowe (patrz strona 16)
Nie stosować silikonów zawierających kwas
octowy!
Ustawianie (patrz strona 13)
Ustawianie ogranicznika ciepłej wody.
Używanie ogranicznika temperatury wody
w połączeniu z przepływowym podgrzewa-
czem wody nie jest zalecane.
Obsługa (patrz strona 15)
Wymiary (patrz strona 14)
Schemat przepływu
(patrz strona 14)
Swobodny przepływ przy 0,3 MPa:
Usterka Przyczyna Pomoc
Uchwyt armatury pracuje z wysiłkiem -Uszkodzony wkład, zakamieniony -Wymiana wkładu
Armatura cieknie -Uszkodzony wkład -Wymiana wkładu
Za niska temperatura ciepłej wody,
brak zimnej wody. Przepływowy
podgrzewacz wody uruchamia się,
gdy wybiera się zimną wodę.
-Niewłaściwe ustawienie ogranicz-
nik ciepłej wody
-Ustawić ogranicznik ciepłej wody
-Przepływ krzyżowy -Wymiana wkładu
Wskazówki bezpieczeństwa
Aby uniknąć zranień, takich jak zgniecenia czy prze-
cięcia, podczas montażu należy nosić rękawice.
Produkt może być używany tylko do kąpieli, higieny
i czyszczenia ciała.
Znaczne różnice ciśnień na dopływach ciepłej i
zimnej wody muszą zostać wyrównane.
Wskazówki montażowe
• Przed montażem należy skontrolować produkt
pod kątem szkód transportowych. Po montażu nie
widać żadnych szkód transportowych ani szkód na
powierzchni.
• Przewody i armatura muszą być montowane, płukane
i kontrolowane według obowiązujących norm.
• Należy przestrzegać wytycznych instalacyjnych
obowiązujących w danym kraju.
Dane techniczne
Armatura produkowana seryjnie z funkcją
EcoSmart® (ogranicznik przepływu)
Ciśnienie robocze: maks. 1 MPa
Zalecane ciśnienie robocze: 0,1 - 0,5 MPa
Ciśnienie próbne: 1,6 MPa
(1 MPa = 10 bary = 147 PSI)
Temperatura wody gorącej: maks. 80°C
Zalecana temperatura wody gorącej: 65°C
Dezynfekcja termiczna: maks. 70°C / 4 min
Produkt przeznaczony wyłącznie do wody pitnej!

10 Монтаж см. стр. 11
Русский
Знак технического контроля
(см. стр. 16)
Очистка
см прилагаемая брошюра
Описание символов
Κомплеκт (см. стр. 16)
Не применяйте силикон, содержащий
уксусную кислоту.
Подгонка (см. стр. 13)
Регулировка ограничителя горячей воды.
В сочетании с проточными нагревателями
не рекомендуется использовать блокиров-
ку воды.
Эксплуатация (см. стр. 15)
Размеры (см. стр. 14)
Схема потока
(см. стр. 14)
Свободное истечение при 0,3 МПа:
Неисправность Причина Устранение неисправности
Арматура работает с усилием -Картридж неисправен, засорение
накипью
-Замените картридж
Арматура протекает -Картридж неисправен -Замените картридж
Слишком низкая температура горя-
чей воды. Проточный нагреватель
запускается при выборе холодной
воды.
-Ограничение горячей воды отрегу-
лировано неправильно
-Отрегулируйте ограничение горя-
чей воды
-Перекрестный поток -Замените картридж
Указания по технике безопасности
Во время монтажа следует надеть перчатки во
избежание прищемления и порезов.
Изделие разрешается использовать только в
гигиенических целях: для принятия ванны и личной
гигиены.
донного клапа. Перед установкой смесителя не-
обходимо регулировочными кранами выровнять
авление холодной и горячей воды при помощи
вентмлей регулирующих подачу воды в квартиру.
Указания по монтажу
• Перед монтажом следует проверить изделие на
предмет повреждений при перевозке. После монта-
жа претензии о возмещении ущерба за поврежде-
ния при перевозке или повреждения поверхностей
не принимаются.
• Трубы и арматура должны быть установлены, про-
мыты и проверены в соответствии с действующими
нормами.
• Необходимо соблюдать требования по монтажу,
действующие в соответствующих странах.
Технические данные
Смесители этой серии серийно оснащаются
EcoSmart® (ограничителем потока воды)
Рабочее давление: не более. 1 МПа
Рекомендуемое рабочее давление: 0,1 - 0,5 МПа
Давлении: 1,6 МПа
(1 МПа = 10 bar = 147 PSI)
Температура горячей воды: не более. 80°C
Рекомендуемая темп. гор. воды: 65°C
Термическая дезинфекция: не более. 70°C / 4 мин
Изделие предназначено исключительно для питьевой
воды!

11
2.
3.
1.
Montage
X
1 - 2 mm
1
2
5
3
2.
1. 2.
Silikon
4
01800180

12
Montage
2.
1.
3.
7
89
SW 4 mm
5 Nm
0,1 Nm
X + 11
6

13
Justierung
+
2
13
45
67
60 °C 10 °C 0,3 MPa
0,3 МПа

14
Maße
Durchflussdiagramm
Metris Puro
32665000
Metris Puro
32665000

15
Bedienung
öffnen / ouvert / open / aperto / abierto / open / åbne /
otworzyć / открыть
schließen / fermé / close / chiudere / cerrar / sluiten /
lukke / zamknąć / закрыть
warm / chaud / hot / caldo / caliente / warm / varmt /
ciepła / горячая
kalt / froid / cold / freddo / frío / koud / koldt / zimna /
холодная

16
Serviceteile
Prüfzeichen
Hansgrohe · Auestraße 5 – 9 · D-77761 Schiltach · Telefon [phone] · Telefax +49 (0) 7836/511440
E-Mail: [email protected] · Internet: www.hansgrohe.com
Metris Puro 32665000
13597000 (Ø150)
13595000
94073000
98790000
98796000
95140000
95008000
96525000
98400000
(39x1,5)
98133000
(16x2)
98418000
(43x3)
98793000
98792XXX
92730000
96454000
96338000
95618000
P-IX DVGW MCA SVGW WRAS KIWA NF ACS ETA
32665000 PA-IX 9710/IB CQ0125 X X X
DIN 4109
PA-IX 9710/IB
08/2015 9.01328.01
