Hans Grohe Raindance Select E 150 26551400 User manual

DE Gebrauchsanleitung / Montageanleitung 2
FR Mode d'emploi / Instructions de montage 2
EN Instructions for use / assembly instructions 3
IT Istruzioni per l'uso / Istruzioni per Installazione 3
ES Modo de empleo / Instrucciones de montaje 4
NL Gebruiksaanwijzing / Handleiding 4
DK Brugsanvisning / Monteringsvejledning 5
PT Instruções para uso / Manual de Instalación 5
PL Instrukcja obsługi / Instrukcja montażu 6
CS Návod k použití / Montážní návod 6
SK Návod na použitie / Montážny návod 7
ZH Ⴆ޺൫Ҧ / ቄላඨૺ 7
HU Használati útmutató / Szerelési útmutató 8
FI Käyttöohje / Asennusohje 8
SV Bruksanvisning / Monteringsanvisning 9
LT Vartotojo instrukcija / Montavimo instrukcijos 9
HR Upute za uporabu / Uputstva za instalaciju 10
TR Kullanım kılavuzu / Montaj kılavuzu 10
RO Manual de utilizare / Instrucţiuni de montare 11
EL Οδηγίες χρήσης / Οδηγία συναρμολόγησης 11
SL Navodilo za uporabo / Navodila za montažo 12
ET Kasutusjuhend / Paigaldusjuhend 12
LV Lietošanas pamācība / Montāžas instrukcija 13
SR Uputstvo za upotrebu / Uputstvo za montažu 13
NO Bruksanvisning / Montasjeveiledning 14
SQ Udhëzuesi i përdorimit / Udhëzime rreth montimit 14
RU Руководство пользователя / Инструкция по
монтажу 15
BG Инструкция за употреба / Ръководство за
монтаж 16
AR ǕƸƵƆƄŽȚȝƾƵƸƴƯů /ȳȚNjƈƄŴǽȚǚƸŽȢ 17 Raindance Select S 120
26531000 / 26531400
Raindance Select E 120
26521000 / 26521400
Raindance Select E 150
26551000 / 26551400

Montage
siehe Seite 18
Prüfzeichen (siehe Seite 24)
Reinigung (siehe Seite 22) und bei-
liegende Broschüre
Serviceteile(siehe Seite 18)
XXX = Farbcodierung
000 = chrom
400 = chrom/weiß
Bedienung (siehe Seite 18)
Durchflussdiagramm
(siehe Seite 19)
Maße (siehe Seite 19)
Symbolbeschreibung
Sicherheitshinweise
Bei der Montage müssen zur Vermeidung von
Quetsch- und Schnittverletzungen Handschuhe getra-
gen werden.
Der Kontakt der Brausestrahlen mit empfindlichen
Körperstellen (z. B. Augen) muss vermieden werden. Es
muss ein ausreichender Abstand zwischen Brause und
Körper eingehalten werden.
Die Brause darf nur zur Bade-, Hygiene- und Körperrei-
nigungszwecke eingesetzt werden.
Montagehinweise
• Die der Brause beigepackte Siebdichtung muss einge-
baut werden, um Schmutzeinspülungen aus dem Lei-
tungsnetz zu vermeiden. Schmutzeinspülungen können
die Funktion beeinträchtigen und/oder zu Beschädigun-
gen an Funktionsteilen der Brause führen, für hieraus
ergebende Schäden haftet Hansgrohe nicht.
• Bei einem Druck unter 0,2 MPa (2 bar) darf der einge-
setzte EcoSmart (Durchflussbegrenzer) aus der Brause
entfernt werden. Bei einem Druck über 0,2 MPa darf
der EcoSmart nicht entfernt werden.
Technische Daten
Betriebsdruck: max. 0,6 MPa
26521XXX Empfohlener Betriebsdruck: 0,2 - 0,4 MPa
26551XXX Empfohlener Betriebsdruck: 0,17 - 0,4 MPa
26531XXX Empfohlener Betriebsdruck: 0,15 - 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Heißwassertemperatur: max. 60°C
Thermische Desinfektion: max. 70°C / 4 min
Das Produkt ist ausschließlich für Trinkwasser konzipiert!
Deutsch
Montage
voir pages 18
Classification acoustique et
débit (voir pages 24)
Nettoyage (voir pages 22) et bro-
chure ci-jointe
Pièces détachées(voir pages 18)
XXX = Couleurs
000 = chromé
400 = chromé/blanc
Instructions de service (voir
pages 18)
Diagramme du débit
(voir pages 19)
Dimensions (voir pages 19)
Description du symbole
Consignes de sécurité
Lors du montage, porter des gants de protection pour
éviter toute blessure par écrasement ou coupure.
Éviter le contact du jet de la douchette avec les parties
sensibles du corps (telles par ex. que les yeux). Veiller
à respecter un écart suffisant entre la douchette et le
corps
La douchette ne doit servir qu'a se doucher, à se
nettoyer et à pratiquer une hygiène corporelle.
Instructions pour le montage
• Le joint à filtre fourni avec la pomme de douche à main
doit être installé afin de retenir des impuretés du sys-
tème de conduites. Ceux-ci pourraient influencer le fonc-
tionnement de ce produit et même endommager des
pieces mobiles. Des réclamations à la suite de l’usage
de la pomme de douche sans joint-tamis de hansgrohe
ne peuvent pas faire partie de notre garantie.
• Lorsque la pression est inférieure à 0,2 MPa (2 bars),
l'EcoSmart (limiteur de débit) peut être retiré de la
douchette. À une pression supérieure à 0,2 MPa,
l'EcoSmart ne doit pas être retiré.
Informations techniques
Pression de service autorisée: max. 0,6 MPa
26521XXX Pression de service conseillée: 0,2 - 0,4 MPa
26551XXX Pression de service conseillée: 0,17 - 0,4 MPa
26531XXX Pression de service conseillée: 0,15 - 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Température d'eau chaude: max. 60°C
Désinfection thermique: max. 70°C / 4 min
Le produit est exclusivement conçu pour de l'eau potable!
Français
2

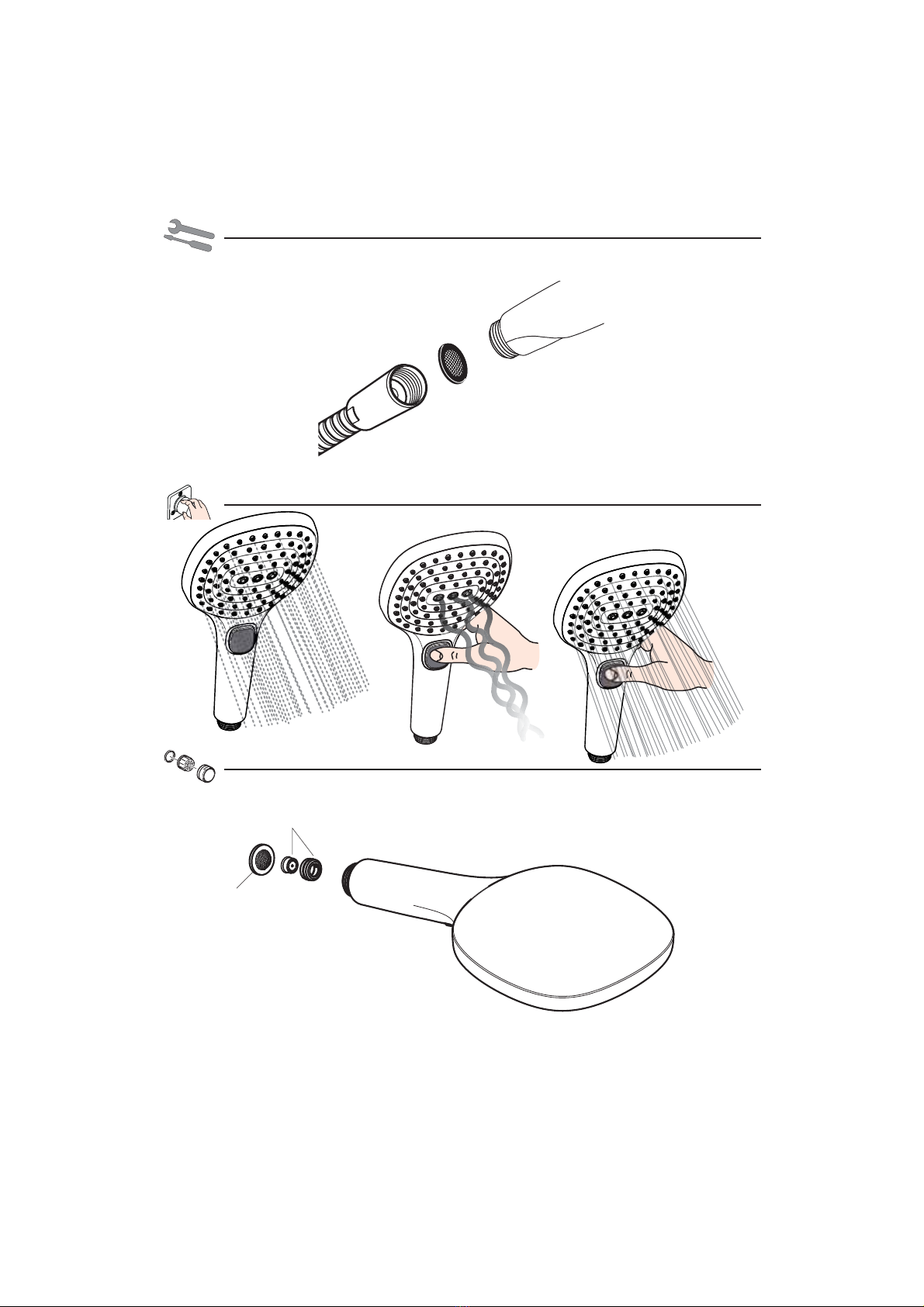

Assembly
see page 18
Test certificate (see page 24)
Cleaning (see page 22) and en-
closed brochure
Spare parts(see page 18)
XXX = Colors
000 = chrome plated
400 = chrome plated/white
Operation (see page 18)
Flow diagram
(see page 19)
Dimensions (see page 19)
Symbol description
Safety Notes
Gloves should be worn during installation to prevent
crushing and cutting injuries.
Do not allow the streams of the shower touch sensitive
body parts (such as your eyes). An adequate distance
must be kept between the shower and you.
The shower may only be used for bathing, hygiene
and body cleansing purposes.
Installation Instructions
• The mesh washer must be insert to protect the overhead
shower against incoming dirt by pipework. Incoming
dirt leads to defects or/and can damage parts of
the shower; such caused faults voids all liability and
guarantee claims.
• For removal of the installed EcoSmart (flow limiter) from
the shower, the pressure must be lower than 0.2 MPa.
With a pressure of more than 0.2 MPa, the EcoSmart
must not be removed.
Technical Data
Operating pressure: max. 0,6 MPa
26521XXX Recommended operating pressure:
0,2 - 0,4 MPa
26551XXX Recommended operating pressure:
0,17 - 0,4 MPa
26531XXX Recommended operating pressure:
0,15 - 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Hot water temperature: max. 60°C
Thermal disinfection: max. 70°C / 4 min
The product is exclusively designed for drinking water!
English
Montaggio
vedi pagg. 18
Segno di verifica (vedi pagg. 24)
Pulitura (vedi pagg. 22) e brochure
allegata
Parti di ricambio(vedi pagg. 18)
XXX = Trattamento
000 = cromato
400 = cromato/bianco
Procedura (vedi pagg. 18)
Diagramma flusso
(vedi pagg. 19)
Ingombri (vedi pagg. 19)
Descrizione simbolo
Indicazioni sulla sicurezza
Durante il montaggio, per pevitare ferite da schiaccia-
mento e da taglio bisogna indossare guanti protettivi.
Bisogna evitare il contatto fra il getto della doccia e
parti del corpo delicate (ad es. gli occhi). Fra il soffio-
ne ed il corpo va mantenuta una distanza sufficiente.
La doccia deve essere impiegata solo per il bagno e
utilizzo igienico e pulizia del corpo.
Istruzioni per il montaggio
• Per proteggere la soffione doccia da eventuali impurita
provenienti dalle tubazioni dell’acqua, deve essere
inserito il filtro nell’impugnatura della doccia stessa. Tali
impurita possono infatti causare difetti e/o danneggiare
parti della doccia; in questo caso la Hansgrohe non
risponde dei danni.
• Il limitatore di flusso EcoSmart impiegato può essere
rimosso dalla doccia se si ha una pressione sotto
0,2 MPa (2 bar). Mentre l'EcoSmart non può essere
rimosso con una pressione maggiore di 0,2 MPa.
Dati tecnici
Pressione d'uso: max. 0,6 MPa
26521XXX Pressione d'uso consigliata: 0,2 - 0,4 MPa
26551XXX Pressione d'uso consigliata: 0,17 - 0,4 MPa
26531XXX Pressione d'uso consigliata: 0,15 - 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura dell'acqua calda: max. 60°C
Disinfezione termica: max. 70°C / 4 min
Il prodotto è concepito esclusivamente per acqua pota-
bile!
Italiano
3

Montaje
ver página 18
Marca de verificación (ver pági-
na 24)
Limpiar (ver página 22) y folleto
anexo
Repuestos(ver página 18)
XXX = Acabados
000 = cromado
400 = cromado/blanco
Manejo (ver página 18)
Diagrama de circulación
(ver página 19)
Dimensiones (ver página 19)
Descripción de símbolos
Indicaciones de seguridad
Durante el montaje deben utilizarse guantes para
evitar heridas por aplastamiento o corte.
Debe evitarse el contacto del chorro del pulverizador
con partes sensibles del cuerpo (por ej. ojos). Debe
mantenerse una distancia suficiente entre pulverizador
y cuerpo.
La roseta de ducha solo debe utilizarse para fines de
baño, higiene y limpieza corporal.
Indicaciones para el montaje
• La junta de filtración que se suministra con la ducha mu-
ral evita que las partículas de suciedad procedentes de
las tuberías lleguen a la ducha mural. Debe colocarse
entre el flexo y la ducha mural. Infiltraciones de sucie-
dad deterioran el funcionamiento de la ducha mural y
pueden causar daños en el interior de la misma que no
están cubiertas por la garantía de Hansgrohe.
• Con una presión inferior a 0,2 MPa (2 bares) se puede
retirar el EcoSmart (limitador de flujo) de la ducha.
Con una presión superior a 0,2 MPa no está permitido
retirar el EcoSmart.
Datos técnicos
Presión en servicio: max. 0,6 MPa
26521XXX Presión recomendada en servicio: 0,2 - 0,4 MPa
26551XXX Presión recomendada en servicio:0,17 - 0,4 MPa
26531XXX Presión recomendada en servicio:0,15 - 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura del agua caliente: max. 60°C
Desinfección térmica: max. 70°C / 4 min
El producto ha sido concebido exclusivamente para agua
potable.
Español
Montage
zie blz. 18
Keurmerk (zie blz. 24)
Reinigen (zie blz. 22) en bijgevoeg-
de brochure
Service onderdelen(zie blz. 18)
XXX = Kleuren
000 = verchroomd
400 = verchroomd/wit
Bediening (zie blz. 18)
Doorstroomdiagram
(zie blz. 19)
Maten (zie blz. 19)
Symboolbeschrijving
Veiligheidsinstructies
Bij de montage moeten ter voorkoming van knel- en
snijwonden handschoenen worden gedragen.
Het contact van de douchestraal met gevoelige
lichaamsdelen (bijv. ogen) moet worden voorkomen.
Er moet voldoende afstand tussen douche en lichaam
aangehouden worden.
De douche uitsluitend toepassen in badkamers ten
behoeve van lichaamsreiniging.
Montage-instructies
• Het bij de hoofddouche verpakte zeefje moet worden
ingebouwd om vuil uit de waterleiding te weren. Vuil
uit de leidingen kan de werking van de hoofddouche
negatief beïnvloeden en/of de hoofddouche beschadi-
gen. Voor deze schade is Hansgrohe niet verantwoor-
delijk.
• Bij een druk onder 0,2 MPa (2 bar) mag de gebruikte
EcoSmart (debietbegrenzer) uit de sproeier verwijderd
worden. Bij een druk boven 0,2 MPa mag de EcoSmart
niet verwijderd worden.
Technische gegevens
Werkdruk: max. max. 0,6 MPa
26521XXX Aanbevolen werkdruk: 0,2 - 0,4 MPa
26551XXX Aanbevolen werkdruk: 0,17 - 0,4 MPa
26531XXX Aanbevolen werkdruk: 0,15 - 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatuur warm water: max. 60°C
Thermische desinfectie: max. 70°C / 4 min
Het product is uitsluitend ontworpen voor drinkwater!
Nederlands
4

Montering
se s. 18
Godkendelse (se s. 24)
Rengøring (se s. 22) og vedlagt
brochure
Reservedele(se s. 18)
XXX = Overflade
000 = Krom
400 = Krom/Hvid
Brugsanvisning (se s. 18)
Gennemstrømningsdiagram
(se s. 19)
Målene (se s. 19)
Symbolbeskrivelse
Sikkerhedsanvisninger
Ved monteringen skal der bruges handsker for at
undgå kvæstelser og snitsår.
Bruserstrålens kontakt med sensitive områder (f.eks.
øjne) skal undgås. Der skal være en tilstrækkelig
afstand mellem bruseren og kroppen.
Bruseren må kun bruges til at bruse, til hygiejne og
rengøring af kroppen.
Monteringsanvisninger
• Den vedlagte smudsfangssi skal indsættes i bruseren
for at undgå snavs fra rørsystemet. Indskyllet snavs kan
have indflydelse på bruserens funktion og/eller føre til
beskadigelser på håndbruserens funktionsdele.
• Ved et tryk under 0,2 MPa (2 bar) må den isatte
EcoSmart (gennemstrømningsbegrænser) fjernes fra
bruseren. Ved et tryk over 0,2 MPa må EcoSmart ikke
fjernes.
Tekniske data
Driftstryk: max. 0,6 MPa
26521XXX Anbefalet driftstryk: 0,2 - 0,4 MPa
26551XXX Anbefalet driftstryk: 0,17 - 0,4 MPa
26531XXX Anbefalet driftstryk: 0,15 - 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Varmtvandstemperatur: max. 60°C
Termisk desinfektion: max. 70°C / 4 min
Produktet er udelukkende beregnet til drikkevand!
Dansk
Montagem
ver página 18
Marca de controlo (ver página
24)
Limpeza (ver página 22) e brochura
em anexo
Peças de substituição(ver página
18)
XXX = Acabamentos
000 = cromado
400 = cromado/branco
Funcionamento (ver página 18)
Fluxograma
(ver página 19)
Medidas (ver página 19)
Descrição do símbolo
Avisos de segurança
Durante a montagem devem ser utilizadas luvas de
protecção, de modo a evitar ferimentos resultantes de
entalamentos e de cortes.
Deve-se evitar o contacto dos jactos de água com partes
do corpo sensíveis (p. ex. olhos). É necessário manter
uma distância suficiente entre o chuveiro e o corpo.
O chuveiro só pode ser utilizado para fins de higiene
pessoal.
Avisos de montagem
• O filtro de rede deve ser colocado para proteger o
chuveiro de areias e resíduos rovenientes da tubagem.
Resíduos e areias podem danificar componentes, ou pro-
vocar mau funcionamento do chuveiro; as avarias assim
provocadas anulam a nossa responsabilidade e anulam a
nossa garantia.
• O EcoSmart pode ser desmontado do chuveiro a uma
pressão inferior a 0,2 MPa (2 bar). O EcoSmart não
pode ser desmontado a uma pressão superior a 0,2 MPa.
Dados Técnicos
Pressão de funcionamento: max. 0,6 MPa
26521XXX Pressão de func. recomendada: 0,2 - 0,4 MPa
26551XXX Pressão de func. recomendada: 0,17 - 0,4 MPa
26531XXX Pressão de func. recomendada: 0,15 - 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura da água quente: max. 60°C
Desinfecção térmica: max. 70°C / 4 min
Este produto foi única e exclusivamente concebido para
água potável!
Português
5

Montaż
patrz strona 18
Znak jakości (patrz strona 24)
Czyszczenie (patrz strona 22) i dołą-
czona broszura
Części serwisowe(patrz strona 18)
XXX = Kody kolorów
000 = chrom
400 = chrom/biały
Obsługa (patrz strona 18)
Schemat przepływu
(patrz strona 19)
Wymiary (patrz strona 19)
Opis symbolu
Wskazówki bezpieczeństwa
Aby uniknąć zranień, takich jak zgniecenia czy prze-
cięcia, podczas montażu należy nosić rękawice.
Należy unikać kontaktu strumienia wypływającego z
głowicy z wrażliwymi częściami ciała (np. oczami).
Należy zachowywać odpowiednią odległość pomię-
dzy głowicą a ciałem.
Prysznic może być używany tylko do kąpieli, higieny i
czyszczenia ciała.
Wskazówki montażowe
• Znajdujące się przy prysznicu sitko musi zostać zainsta-
lowane, aby zatrzymać zanieczyszczenia z instalacji.
Przedostające się zanieczyszczenia mogą mieć ujemny
wpływ na działanie i/lub prowadzić do usterek w dzia-
łaniu elementów prysznica. Za powstałe z tego tytułu
szkody firma Hansgrohe nie ponosi odpowiedzialności.
• Przy ciśnieniu poniżej 0,2 MPa (2 bar) można usunąć
z prysznica zastosowany EcoSmart (ogranicznik prze-
pływu). Przy ciśnieniu powyżej 0,2 MPa EcoSmart nie
może zostać usunięty.
Dane techniczne
Ciśnienie robocze: maks. 0,6 MPa
26521XXX Zalecane ciśnienie robocze: 0,2 - 0,4 MPa
26551XXX Zalecane ciśnienie robocze: 0,17 - 0,4 MPa
26531XXX Zalecane ciśnienie robocze: 0,15 - 0,4 MPa
(1 MPa = 10 bary = 147 PSI)
Temperatura wody gorącej: maks. 60°C
Dezynfekcja termiczna: maks. 70°C / 4 min
Produkt stworzono wyłącznie do wody pitnej!
Polski
Montáž
viz strana 18
Zkušební značka (viz strana 24)
Čištění (viz strana 22) a přiložená
brožura
Servisní díly(viz strana 18)
XXX = Kód povrchové úpravy
000 = chrom
400 = chrom/bílá
Ovládání (viz strana 18)
Diagram průtoku
(viz strana 19)
Rozmìry (viz strana 19)
Popis symbolů
Bezpečnostní pokyny
Pro zabránění řezným zraněním a pohmožděninám je
nutné při montáži nosit rukavice.
Je nutné zabránit kontaktu vodních paprsků sprchy s
měkkými částmi těla (např. očima). Je nutné dodržovat
dostatečný odstup mezi sprchou a tělem.
Sprcha smí být používána pouze za účelem koupání a
tělesné hygieny.
Pokyny k montáži
• Do přívodu musí být zabudováno se sprchou dodávané
sítko, aby zachycovalo nečistoty vyplavené z vodovod-
ní sítě. Vyplavené nečistoty mohou ovlivnit funkci sprchy
a nebo mohou vést i k jejímu poškození. Na takto
vzniké škody se nevztahuje záruka firmy Hansgrohe.
• Pokud je hodnota tlaku nižší než 0,2 MPa (2 bary) je
možné ze sprchy demontovat zabudovaný EcoSmart
(omezovač průtoku). Pokud je hodnota tlaku vyšší než
0,2 MPa nesmíte EcoSmart demontovat.
Technické údaje
Provozní tlak: max. 0,6 MPa
26521XXX Doporučený provozní tlak: 0,2 - 0,4 MPa
26551XXX Doporučený provozní tlak: 0,17 - 0,4 MPa
26531XXX Doporučený provozní tlak: 0,15 - 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Teplota horké vody: max. 60°C
Tepelná desinfekce: max. 70°C / 4 min
Výrobky Hansgrohe jsou vhodné pro přímý kontakt s
pitnou vodou.
Česky
6

Montáž
viď strana 18
Osvedčenie o skúške (viď strana
24)
Čistenie (viď strana 22) a priložená
brožúra
Servisné diely(viď strana 18)
XXX = Farebné označenie
000 = chróm
400 = chróm/biela
Obsluha (viď strana 18)
Diagram prietoku
(viď strana 19)
Rozmery (viď strana 19)
Popis symbolov
Bezpečnostné pokyny
Pri montáži musíte nosiť rukavice, aby ste predišli
pomliaždeninám a rezným poraneniam.
Vyhýbajte sa kontaktu vodného lúča sprchy s citlivými
miestami tela (napr. oči). Dodržiavajte dostatočnú
vzdialenosť medzi sprchou a telom.
Sprcha sa smie používať len na účely kúpania a
telesnej hygieny.
Pokyny pre montáž
• Do prívodu musí byt' zabudované so sprchou dodáva-
né sítko, aby zachytilo nečistoty vyplavené z vodovod-
nej siete. Vyplavené nečistoty môžou ovlivnit' funkciu
sprchy, alebo spôsobit' jej poškodenie. Na takto vznik-
nuté škody sa nevzt'ahuje záruka firmy Hansgrohe.
• Pri tlaku pod 0,2 MPa (2 bar) sa smie nasadený
EcoSmart (obmedzovač prietoku) odstrániť zo sprchy.
Pri tlaku nad 0,2 MPa sa EcoSmart nesmie odstrániť.
Technické údaje
Prevádzkový tlak: max. 0,6 MPa
26521XXX Doporučený prevádzkový tlak: 0,2 - 0,4 MPa
26551XXX Doporučený prevádzkový tlak:0,17 - 0,4 MPa
26531XXX Doporučený prevádzkový tlak:0,15 - 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Teplota teplej vody: max. 60°C
Termická dezinfekcia: max. 70°C / 4 min
Výrobok je koncipovaný výhradne pre pitnú vodu!
Slovensky
λላ
ғ࡬ֹး 18
࡝တё࠸ (ғ࡬ֹး 24)
ౠ༟ (ғ࡬ֹး 22) ѧڶႳཪ
൫Ҧ
ПႦ࡯(ғ࡬ֹး 18)
XXX = ࿼ೢջઐ
000 = ؃ۮ
400 = ؃ۮ/Ϡೢ
Ҟቒ (ғ࡬ֹး 18)
൓ၧ๫
(ғ࡬ֹး 19)
մཪ (ғ࡬ֹး 19)
ږݺඨૺ
λ಄࠭ౄ
ላணെືу૥ࠨ࿠ނోۧ൱ംƱпྴոആ൫
ศĂ
пྴу૥ಜതึ૷ۉ່҄ƭೀဂ࣓ƮࢢԦ֜৲
஭๦஦ඡĂпྴЊӹ৲஭๦჎ತ๦ᆫࡕႳሾܒ
֣৔Ă
ڼ৲஭๦ࣅᄋྶቒტāໍറЊࡰނതึౠࢯ
ଠ֣ൎႦĂ
λላา൓
• пྴላആ޻೐෬ڶչ֣ວ૟ٽׅƱၙݔܳ֟
৘֣ᄔᇇ໨໼Ăᄔᇇ໨໼ߴ႓བྷ޻೐֣۽ଽނ/
ࠅ෣߈޻೐֣۽ଽ҄࡯ƱႬՌصҿറ֣ҿ௔෣߈
ҀඉႽݯඬ۪࿬֣ЊྦྷّິĂ
• ֐ඡ࿠֬Ⴝ 0.2 MPaƭ2 barƮെƱᄋྶҵཿ
๦ആ֣ EcosmartƭཉᇃላᇀƮĂص֐ඡ࿠ۘ
Ⴝ 0.2 MPa െƱᄳ࣊ᆶҵཿ EcosmartĂ
࠭ඊғඒ
ۻቒ࿠఺ƿ ቉մ 0,6 MPa
26521XXX ๵ࡧۻቒ࿠఺ƿ 0,2 - 0,4 MPa
26551XXX ๵ࡧۻቒ࿠఺ƿ 0,17 - 0,4 MPa
26531XXX ๵ࡧۻቒ࿠఺ƿ 0,15 - 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
ಡඡ໏؅ƿ ቉մ 60°C
ಡ৭ས׻: ቉մ 70°C / 4 ٱᇐ
ڼҿ௔ሃືႀႦඡട࠷Ʀ
ᇍ໑
7

Szerelés
lásd a oldalon 18
Vizsgajel (lásd a oldalon 24)
Tisztítás (lásd a oldalon 22) és mellé-
kelt brossúrával
Tartozékok(lásd a oldalon 18)
XXX = Színkódolás
000 = króm
400 = króm/fehér
Használat (lásd a oldalon 18)
Átfolyási diagramm
(lásd a oldalon 19)
Méretet (lásd a oldalon 19)
Szimbólumok leírása
Biztonsági utasítások
A szerelésnél a zúzódások és vágási sérülések elkerü-
lése érdekében kesztyűt kell viselni.
Kerülni kell a zuhanysugár érintkezését érzékeny
testrészekkel (pl. szemek). Be kell tartani a megfelelő
távolságot a zuhanyfej és a test között.
A zuhanyt csak fürdő- higiéniai- és testtisztítási célra
szabad használni.
Szerelési utasítások
• A kézi zuhanyhoz csomagolt szűrőtömítést be kell
szerelni a vízhálózatból származó szennyeződések
kiküszöbölésére. A beáramló szennyeződések akadá-
lyozhatják és / vagy teljesen tönkre is tehetik a zuhany
funkcióit. Az ezekből adódó károkért a Hansgrohe nem
felel.
• 0,2 MPa (2 bar) alatti nyomás esetén el szabad
távolítani a behelyezett EcoSmart-ot (átfolyás korláto-
zót) a zuhanyfejből. 0,2 MPa feletti nyomás esetén az
EcoSmart-ot nem szabad eltávolítani.
Műszaki adatok
Üzemi nyomás: max. 0,6 MPa
26521XXX Ajánlott üzemi nyomás: 0,2 - 0,4 MPa
26551XXX Ajánlott üzemi nyomás: 0,17 - 0,4 MPa
26531XXX Ajánlott üzemi nyomás: 0,15 - 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Forróvíz hőmérséklet: max. 60°C
Termikus fertőtlenítés: max. 70°C / 4 perc
A terméket kizárólag ivóvízhez tervezték!
Magyar
Asennus
katso sivu 18
Koestusmerkki (katso sivu 24)
Puhdistus (katso sivu 22) ja oheinen
esite
Varaosat(katso sivu 18)
XXX = Värikoodaus
000 = kromi
400 = kromi/valkoinen
Käyttö (katso sivu 18)
Virtausdiagrammi
(katso sivu 19)
Mitat (katso sivu 19)
Merkin kuvaus
Turvallisuusohjeet
Asennuksessa on käytettävä käsineitä puristumien ja
viiltojen aiheuttamien tapaturmien estämiseksi.
Suihkuveden kontaktia herkkien ruumiinosien (esim. sil-
mien) kanssa on vältettävä.Suihkun ja vartalon välissä
on oltava riittävä väli.
Suihkua saa käyttää vain kylpy-, hygienia ja kehonpuh-
distustarkoituksiin.
Asennusohjeet
• Käsisuihkun mukana toimitettu sihtitiiviste on asennettava
paikalleen, jotta lian huuhtoutuminen vesijohtoverkostos-
ta käsisuihkuun estyy. Huuhtoutuvat likahiukkaset voivat
häiritä suihkun toimintaa tai vahingoittaa toimintaosia,
Hansgrohe ei vastaa tästä aiheutuneista vahingoista.
• Paineen ollessa alle 0,2 MPa (2 bar) asennetun
EcoSmartin (virtausrajoittimen) saa ottaa pois suihkusta.
Paineen ollessa yli 0,2 MPa EcoSmartia ei saa ottaa
pois.
Tekniset tiedot
Käyttöpaine: maks. 0,6 MPa
26521XXX Suositeltu käyttöpaine: 0,2 - 0,4 MPa
26551XXX Suositeltu käyttöpaine: 0,17 - 0,4 MPa
26531XXX Suositeltu käyttöpaine: 0,15 - 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Kuuman veden lämpötila: maks. 60°C
Lämpödesinfektio: maks. 70°C / 4 min
Tuote on suunniteltu käytettäväksi ainoastaan juomaveden
kanssa!
Suomi
8

Montering
se sidan 18
Testsigill (se sidan 24)
Rengöring (se sidan 22) och medföl-
jande broschyr
Reservdelar(se sidan 18)
XXX = Färgkodning
000 = krom
400 = krom/vit
Hantering (se sidan 18)
Flödesschema
(se sidan 19)
Måtten (se sidan 19)
Symbolbeskrivning
Säkerhetsanvisningar
Handskar ska bäras under monteringsarbetet så att
man kan undvika kläm- och skärskadorgen werden.
Undvik att rikta duschstrålarna mot känsliga kroppsde-
lar (t. ex. ögonen. Det måste finnas ett tillräckligt stort
avstånd mellan duschen och kroppen.
Duschen får bar användas till dusch-, bad- och person-
lig hygien.
Monteringsanvisningar
• Silpackningen som följer med duschen måste monteras
för att undvika att smuts från ledningsnätet tränger in.
Smuts som spolas in kan påverka funktionerna och/eller
leda till skador på funktionsdelar i duschen. Hansgrohe
frånsäger sig allt ansvar för skador som kan härledas
till detta.
• Vid ett tryck under 0,2 MPa (2 bar) får insatt EcoSmart
(flödeskontroll) tas ut ur duschen. Vid ett tryck över
0,2 MPa får EcoSmart inte tas bort.
Tekniska data
Driftstryck: max. 0,6 MPa
26521XXX Rek. driftstryck: 0,2 - 0,4 MPa
26551XXX Rek. driftstryck: 0,17 - 0,4 MPa
26531XXX Rek. driftstryck: 0,15 - 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Varmvattentemperatur: max. 60°C
Termisk desinfektion: max. 70°C / 4 min
Produkten är enbart avsedd för dricksvatten!
Svenska
Montavimas
žr. psl. 18
Bandymo pažyma (žr. psl. 24)
Valymas (žr. psl. 22) ir pridedama
brošiūra
Atsarginės dalys(žr. psl. 18)
XXX = Spalvos
000 = chrom
400 = chrom/balta
Eksploatacija (žr. psl. 18)
Pralaidumo diagrama
(žr. psl. 19)
Išmatavimai (žr. psl. 19)
Simbolio aprašymas
Saugumo technikos nurodymai
Apsaugai nuo užspaudimo ir įsipjovimo montavimo
metu mūvėkite pirštines.
Būtina vengti dušo vandens srovės kontakto su jautrio-
mis kūno vietomis (pvz., akimis). Todėl būtina laikytis
tinkamu atstumu nuo dušo.
Dušo galva naudojama tik maudymosi, higieniniais ir
kūno švarinimo tikslais.
Montavimo instrukcija
• Tinklelis, kuris yra rankų dušass pakuotėje, privalo būti
įstatytas, kad būtų apsaugota nuo išorės nešvarumų.
Nešvarumai gali pakenkti rankų dušass funkcionalumui
ir (arba) sugadinti rankų dušass funkcines dalis. Tokiu
atveju ""Hansgrohe"" atsakomybės neprisiima.
• Jei slėgis yra žemesnis nei 0,2 MPa (2 bar) iš dušo ga-
lima išmontuoti EcoSmart (vandens srauto ribotuvą). Jei
slėgis yra aukštesnis nei 0,2 MPa EcoSmart išmontuoti
negalima.
Techniniai duomenys
Darbinis slėgis: ne daugiau kaip 0,6 MPa
26521XXX Rekomenduojamas slėgis: 0,2 - 0,4 MPa
26551XXX Rekomenduojamas slėgis: 0,17 - 0,4 MPa
26531XXX Rekomenduojamas slėgis: 0,15 - 0,4 MPa
(1 MPa = 10 barų = 147 PSI)
Karšto vandens temperatūra: ne daugiau kaip 60°C
Terminis dezinfekavimas: ne daugiau kaip 70°C / 4 min
Produktas skirtas tik geriamajam vandeniui!
Lietuviškai
9

Sastavljanje
pogledaj stranicu 18
Oznaka testiranja (pogledaj
stranicu 24)
Čišćenje (pogledaj stranicu 22) i
priložena brošura
Rezervni djelovi(pogledaj stranicu
18)
XXX = Boje
000 = krom
400 = krom/bijela
Upotreba (pogledaj stranicu 18)
Dijagram protoka
(pogledaj stranicu 19)
Mjere (pogledaj stranicu 19)
Opis simbola
Sigurnosne upute
Prilikom montaže se radi sprječavanja prignječenja i
posjekotina moraju nositi rukavice.
Mora se izbjegavati kontakt mlaza iz tuša s osjetljivim
dijelovima tijela (npr. očima). Tijelo korisnika mora biti
dovoljno udaljeno od tuša.
Tuš se smije primjenjivati samo za kupanje, tuširanje i
osobnu higijenu.
Upute za montažu
• Filter potrebno je ugraditi kako bi se regulirao protok
vode i smanjio dotok prljavštine. Za eventualna ošte-
ćenja uzrokovana prljavštinom proizvođač Hansgrohe
nije odgovoran.
• Ako je tlak manji od 0,2 MPa (2 bara), iz tuša se smije
ukloniti umetnuti EcoSmart (limitator protoka). Ako je
tlak veći od 0,2 MPa, EcoSmart se ne smije uklanjati.
Tehnički podatci
Najveći dopušteni tlak: tlak 0,6 MPa
26521XXX Preporučeni tlak: 0,2 - 0,4 MPa
26551XXX Preporučeni tlak: 0,17 - 0,4 MPa
26531XXX Preporučeni tlak: 0,15 - 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura vruće vode: tlak 60°C
Termička dezinfekcija: tlak 70°C / 4 min
Proizvod je koncipiran isključivo za pitku vodu!
Hrvatski
Montajı
bakınız sayfa 18
Kontrol işareti (bakınız sayfa 24)
Temizleme (bakınız sayfa 22) ve
birlikte verilen broşür
Yedek Parçalar(bakınız sayfa 18)
XXX = Renkler
000 = krom
400 = krom/beyaz
Kullanımı (bakınız sayfa 18)
Akış diyagramı
(bakınız sayfa 19)
Ölçüleri (bakınız sayfa 19)
Simge açıklaması
Güvenlik uyarıları
Montaj esnasında ezilme ve kesilme gibi yaralanmala-
rı önlemek için eldiven kullanılmalıdır.
Püskürtme başlıklarının hassas organlara teması (örn.
gözler) önlenmelidir. Püskürtücü ile beden arasında
yeterli mesafe bırakılmalıdır.
Su püskürtücü yalnızca banyo, hijyen ve yıkanma
amaçları için kullanılabilir.
Montaj açıklamaları
• El duşu kafasına eklenmiş olan süzgeç contası, boru
şebekesinden sızan kirlerin önüne geçmek için, yerine
monte edilmelidir. İçeri sızan bu kirler duşun fonksiyo-
nunu sekteleyebilir ve/veya duşun fonksiyon parçaları
üzerinde hasarlara sebep olabilir, bu yüzden meydana
gelen hasarlardan Hansgrohe sorumlu tutulamaz.
• 0,2 MPa (2 bar) altındaki bir basınçta kullanılan EcoS-
mart (akış sınırlayıcısı) fıskiyeden çıkarılabilir. 0,2 MPa
üzerindeki bir basınçta ise EcoSmart çıkarılmamalıdır.
Teknik bilgiler
İşletme basıncı: azami 0,6 MPa
26521XXX Tavsiye edilen işletme basıncı: 0,2 - 0,4 MPa
26551XXX Tavsiye edilen işletme basıncı: 0,17 - 0,4 MPa
26531XXX Tavsiye edilen işletme basıncı: 0,15 - 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Sıcak su sıcaklığı: azami 60°C
Termik dezenfeksiyon: azami 70°C / 4 dak
Ürün sadece şebeke suyu için tasarlanmıştır!
Türkçe
10

Montare
vezi pag. 18
Certificat de testare (vezi pag.
24)
Curăţare (vezi pag. 22) şi broşura
alăturată
Piese de schimb(vezi pag. 18)
XXX = Coduri de culori
000 = crom
400 = crom/alb
Utilizare (vezi pag. 18)
Diagrama de debit
(vezi pag. 19)
Dimensiuni (vezi pag. 19)
Descrierea simbolurilor
Instrucţiuni de siguranţă
La montare utilizaţi mănuşi pentru evitarea contuziuni-
lor şi tăierii mâinilor.
Evitaţi contactul jetului de apă cu părţile de corp sensi-
bile (de ex. ochii). Ţineţi duşul la o distanţă corespun-
zătoare de corp.
Duşul poate fi utilizat doar în scopuri de spălare,
igienizare şi de întreţinere a igienei corporale.
Instrucţiuni de montare
• Montaţi garnitura de filtru livrată împreună cu capătul
de duş de mână pentru evitarea pătrunderii impurită-
ţilor din reţeaua de alimentare. Impurităţile pătrunse
pot influenţa funcţionarea aparatului şi/sau provoca
deteriorarea capătului de duş. Garanţia nu acoperă
aceste daune.
• În cazul unei presiuni sub 0,2 MPa (2 bar) limitatorul
de debit EcoSmart utilizat poate fi demontat din duş.
În cazul unei presiuni de peste 0,2 MPa, limitatorul de
debit EcoSmart nu poate fi îndepărtat.
Date tehnice
Presiune de funcţionare: max. 0,6 MPa
26521XXX Presiune de funcţionare recomandată:
0,2 - 0,4 MPa
26551XXX Presiune de funcţionare recomandată:
0,17 - 0,4 MPa
26531XXX Presiune de funcţionare recomandată:
0,15 - 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura apei calde: max. 60°C
Dezinfecţie termică: max. 70°C / 4 min
Produsul este destinat exclusiv pentru apă potabilă.
Română
Συναρμολόγηση
βλ. Σελίδα 18
Σήμα ελέγχου (βλ. Σελίδα 24)
Καθαρισμός (βλ. Σελίδα 22) και
συνημμένο φυλλάδιο
Ανταλλακτικά(βλ. Σελίδα 18)
XXX = Χρώματα
000 = Επιχρωμιωμένο
400 = Επιχρωμιωμένο/λευκό
Χειρισμός (βλ. Σελίδα 18)
Διάγραμμα ροής
(βλ. Σελίδα 19)
Διαστάσεις (βλ. Σελίδα 19)
Περιγραφή συμβόλων
Υποδείξεις ασφαλείας
Για να αποφύγετε τραυματισμούς κατά τη συναρμολό-
γηση πρέπει να φοράτε γάντια.
Η επαφή δέσμης νερού του ντους με ευαίσθητες περι-
οχές του σώματος (π.χ. μάτια) πρέπει να αποφεύγεται.
Διατηρείτε επαρκή απόσταση ανάμεσα στο ντους και
το σώμα.
Το ντους επιτρέπεται να χρησιμοποιείται μόνο για το
μπάνιο, τον καθαρισμό και την υγιεινή του σώματος.
Οδηγίες συναρμολόγησης
• Πρέπει να εγκατασταθεί το παρέμβυσμα φίλτρου που
συνοδεύει τον καταιονιστήρα κατά τέτοιο τρόπο, ώστε να
αποφεύγονται ρύποι που προέρχονται από το δίκτυο
ύδρευσης. Οι ρύποι από το δίκτυο ύδρευσης μπορούν
να επηρεάσουν αρνητικά και/ ή να προξενήσουν ζημία
στα λειτουργικά τμήματα του καταιονιστήρα (ντους).
Τέτοιου είδους ζημίες δεν καλύπτονται από την εγγύηση
Hansgrohe.
• Όταν η πίεση είναι κάτω από 0,2 MPa (2 bar) μπορεί
να αφαιρεθεί το τοποθετημένο EcoSmart (μειωτής ροής)
από το ντους. Όταν η πίεση υπερβεί τα 0,2 MPa δεν
επιτρέπεται η αφαίρεση του EcoSmart.
Τεχνικά Χαρακτηριστικά
Λειτουργία πίεσης: έως 0,6 MPa
26521XXX Συνιστώμενη λειτουργία πίεσης: 0,2 - 0,4 MPa
26551XXX Συνιστώμενη λειτουργία πίεσης:0,17 - 0,4 MPa
26531XXX Συνιστώμενη λειτουργία πίεσης:0,15 - 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Θερμοκρασία ζεστού νερού: έως 60°C
Θερμική απολύμανση: έως 70°C / 4 min
Το προϊόν έχει σχεδιαστεί αποκλειστικά για πόσιμο νερό!.
Ελληνικά
11

Montaža
glejte stran 18
Preskusni znak (glejte stran 24)
Čiščenje (glejte stran 22) in priložena
brošura
Rezervni deli(glejte stran 18)
XXX = Barve
000 = krom
400 = krom/bela
Upravljanje (glejte stran 18)
Diagram pretoka
(glejte stran 19)
Mere (glejte stran 19)
Opis simbola
Varnostna opozorila
Pri montaži je treba nositi rokavice, da se preprečijo
poškodbe zaradi zmečkanja ali urezov.
Izogibati se je treba stiku prhalnega curka z občutljivi-
mi deli telesa (npr. očmi). Med telesom in prho mora
biti vedno zadosten razmik.
Prha se sme uporabljati le z namenom vzdrževanja
higiene oziroma umivanja kopalnice in telesa.
Navodila za montažo
• Filter, ki je priložen ročni prhi, je potrebno vgraditi, da
prho zaščitimo pred umazanijo iz vodovodne napelja-
ve. Umazanija lahko okvari ali poškoduje dele ročne
prhe. Za tako nastalo škodo Hansgrohe ne odgovarja.
• Pri tlaku pod 0,2 MPa (2 bar) lahko iz prhe odstranite
vstavljen EcoSmart (omejevalnik pretoka). Pri tlaku nad
0,2 MPa omejevalnika EcoSmart ne smete odstraniti.
Tehnični podatki
Delovni tlak: maks. 0,6 MPa
26521XXX Priporočeni delovni tlak: 0,2 - 0,4 MPa
26551XXX Priporočeni delovni tlak: 0,17 - 0,4 MPa
26531XXX Priporočeni delovni tlak: 0,15 - 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura tople vode: maks. 60°C
Termična dezinfekcija: maks. 70°C / 4 min
Proizvod je zasnovan izključno za sanitarno vodo!
Slovenski
Paigaldamine
vt lk 18
Kontrollsertifikaat (vt lk 24)
Puhastamine (vt lk 22) ja kaasas-
olev brošüür
Varuosad(vt lk 18)
XXX = Värvid
000 = kroom
400 = kroom/valge
Kasutamine (vt lk 18)
Läbivooludiagramm
(vt lk 19)
Mõõtude (vt lk 19)
Sümbolite kirjeldus
Ohutusjuhised
Kandke paigaldamisel muljumis- ja lõikevigastuste
vältimiseks kindaid.
Duši veejoad ei tohi kokku puutuda tundlike kehaosa-
dega (nt silmad). Jätke duši ja keha vahele piisav vahe.
Dušši tohib kasutada ainult vanniskäimiseks, hügieeniks
ja keha pesemiseks.
Paigaldamisjuhised
• Kaitsmaks dušši torust tuleva mustuse eest, on vaja
paigaldada dušiga kaasasolev mustusesõel. Sissetulev
mustus võib funktsioneerimist kahjustada ja/või rikkuda
duši detaile. Sellest tulenevate kahjude eest Hansgrohe
ei vastuta.
• Kui rõhk on alla 0,2 MPa (2 bar), võib läbivoolupiiraja
EcoSmart dušist ära võtta. Kui rõhk on üle 0,2 MPa, ei
tohi EcoSmart'i eemaldada.
Tehnilised andmed
Töörõhk maks. 0,6 MPa
26521XXX Soovitatav töörõhk: 0,2 - 0,4 MPa
26551XXX Soovitatav töörõhk: 0,17 - 0,4 MPa
26531XXX Soovitatav töörõhk: 0,15 - 0,4 MPa
(1 MPa = 10 baari = 147 PSI)
Kuuma vee temperatuur: maks. 60°C
Termiline desinfektsioon: maks. 70°C / 4 min
Toode on ette nähtud eranditult joogivee jaoks!
Estonia
12

Montāža
skat. lpp. 18
Pārbaudes zīme (skat. lpp. 24)
Tīrīšana (skat. lpp. 22) un klāt pievie-
notais buklets
Rezerves daļas(skat. lpp. 18)
XXX = Krāsu kodi
000 = hroma
400 = hroma/balta
Lietošana (skat. lpp. 18)
Caurplūdes diagramma
(skat. lpp. 19)
Izmērus (skat. lpp. 19)
Simbolu nozīme
Drošības norādes
Montāžas laikā, lai izvairītos no saspiedumiem un
iegriezumiem, nepieciešams nēsāt cimdus.
Nepieciešams izvairīties no dušas strūklas tieša
kontakta ar jutīgām ķermeņa daļām (piem., acīm).
Nepieciešams ievērot pietiekošu attālumu starp dušu
un ķermeni.
Dušu drīkst izmantot vienīgi vannošanās, higiēnas un
ķermeņa tīrīšanas nolūkiem.
Norādījumi montāžai
• Jāiemontē dušas komplektā esošais filtrs, lai novērstu ne-
tīrumu ieplūšanu no ūdens vada. Ieskalotie netīrumi var
traucēt dušas funkciju un / vai arī izraisīt rokas dušas
daļu bojājumus, par kuriem Hansgrohe nenes atbildību.
• Ja spiediens ir zemāks 0,2 MPa (2 bar), izmantoto
EcoSmart (caurteces ierobežotājs) var izņemt no dušas.
Ja spiediens ir lielāks par 0,2 MPa, EcoSmart nedrīkst
izņemt.
Tehniskie dati
Darba spiediens: maks. 0,6 MPa
26521XXX Ieteicamais darba spiediens: 0,2 - 0,4 MPa
26551XXX Ieteicamais darba spiediens: 0,17 - 0,4 MPa
26531XXX Ieteicamais darba spiediens: 0,15 - 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Karstā ūdens temperatūra: maks. 60°C
Termiskā dezinfekcija : maks. 70°C / 4 min
Izstrādājums ir paredzēts tikai dzeramajam ūdenim!
Latvian
Montaža
vidi stranu 18
Ispitni znak (vidi stranu 24)
Čišćenje (vidi stranu 22) i priložena
brošura
Rezervni delovi(vidi stranu 18)
XXX = Oznake boja
000 = hrom
400 = hrom/bela
Rukovanje (vidi stranu 18)
Dijagram protoka
(vidi stranu 19)
Mere (vidi stranu 19)
Opis simbola
Sigurnosne napomene
Prilikom montaže se radi sprečavanja prignječenja i
posekotina moraju nositi rukavice.
Mora se izbegavati kontakt mlaza iz tuša sa osetljivim
delovima tela (npr. očima). Telo korisnika mora biti na
dovoljnom odstojanju od tuša.
Tuš sme da se koristi samo za kupanje, tuširanje i ličnu
higijenu.
Instrukcije za montažu
• Obavezno ugradite mrežicu upakovanu s tušem, čime
sprečavate ulazak prljavštine iz vodovoda. Prljavština
može dovesti do delimičnog ili potpunog oštećenja
delova tuša. Za eventualna oštećenja uzrokovana
prljavštinom proizvođač Hansgrohe nije odgovoran.
• Ako je pritisak manji od 0,2 MPa (2 bara), iz tuša se
sme ukloniti umetnuti EcoSmart (ograničavač protoka).
Ukoliko je pritisak veći od 0,2 MPa, EcoSmart se ne
sme uklanjati.
Tehnički podaci
Radni pritisak: maks. 0,6 MPa
26521XXX Preporučeni radni pritisak: 0,2 - 0,4 MPa
26551XXX Preporučeni radni pritisak: 0,17 - 0,4 MPa
26531XXX Preporučeni radni pritisak: 0,15 - 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura vruće vode: maks. 60°C
Termička dezinfekcija: maks. 70°C / 4 min
Proizvod je koncipiran isključivo za pijaću vodu!
Srpski
13

Montasje
se side 18
Prøvemerke (se side 24)
Rengjøring (se side 22) og vedlagt
brosjyre
Servicedeler(se side 18)
XXX = Fargekode
000 = krom
400 = krom/hvit
Betjening (se side 18)
Gjennomstrømningsdiagram
(se side 19)
Mål (se side 19)
Symbolbeskrivelse
Sikkerhetshenvisninger
Bruk hansker under montasjen for å unngå klem- og
kuttskader.
Dusjstrålen skal ikke komme i kontakt med ømfintlige
kroppsdeler (f.eks. øynene). Overhold en tilstrekkelig
avstand mellom dusjen og kroppen.
Dusjen skal kun brukes for bading, til hygieneformål og
til kroppsrengjøring
Montagehenvisninger
• Silpakningen som er levert med dusjen skal bygges inn
for å forhindre at smuss spyles inn fra ledningsnettet.
Innspylt smuss kan påvirke funksjonen negativt og/eller
kan medføre skader på hånddusjens funksjonsdeler.
Hansgrohe påtar seg inget ansvar for skader som
resulteres av dette.
• Ved trykk under 0,2 MPa (2 bar) skal den innsatte
EcoSmart (strømningsbegrenser) fjernes fra dusjen. Ved
trykk over 0,2 MPa skal ikke EcoSmart fjernes.
Tekniske data
Driftstrykk maks. 0,6 MPa
26521XXX Anbefalt driftstrykk: 0,2 - 0,4 MPa
26551XXX Anbefalt driftstrykk: 0,17 - 0,4 MPa
26531XXX Anbefalt driftstrykk: 0,15 - 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Varmtvannstemperatur maks. 60°C
Termisk desinfisering: maks. 70°C / 4 min
Produktet er utelukkende designet for drikkevann!
Norsk
Montimi
shih faqen 18
Shenja e kontrollit (shih faqen
24)
Pastrimi (shih faqen 22) dhe
broshura bashkëngjitur
Pjesët e servisit(shih faqen 18)
XXX = Kodimi me anë të ngjyrave
000 = krom
400 = krom/e bardhë
Përdorimi (shih faqen 18)
Diagrami i qarkullimit
(shih faqen 19)
Përmasat (shih faqen 19)
Përshkrimi i simbolit
Udhëzime sigurie
Për të evituar lëndimet e pickimeve ose të prerjeve
gjatë procesit të montimit duhet që të vishni doreza.
Kontakti i valëve të dushit me pjesët e ndjeshme të
trupit (p.sh. me sytë) duhet që të shmanget. Midis
dushit dhe trupit duhet që të mbahet një distancë e
mjaftueshme.
Dushi duhet të përdoret vetëm për qëllimet e banjave,
të higjienës dhe të larjes së trupit.
Udhëzime për montimin
• Sita që i kemi bashkëngjitur spërkatëses duhet përdorur
për të evituar thithjen e papastërtive nga rrjeti i
ujësjellësit. Ndotjet mund të dëmtojnë pjesë funksionale
të spërkatëses. Hansgrohe nuk merr përgjegjësinë për
dëmet e shkaktuara në këtë mënyrë.
• Tek një presion nën 0,2 MPa (2 bar) guxon që të hiqet
EcoSmart nga shpërkatësja. Tek presioni mbi 0,2 MPa
nuk guxon që të hiqet EcoSmart.
Të dhëna teknike
Presioni gjatë punës maks. 0,6 MPa
26521XXX Presioni i rekomanduar: 0,2 - 0,4 MPa
26551XXX Presioni i rekomanduar: 0,17 - 0,4 MPa
26531XXX Presioni i rekomanduar: 0,15 - 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura e ujit të ngrohtë maks. 60°C
Dezinfektim Termik: maks. 70°C / 4 min
Produkti është projektuar ekskluzivisht për ujë të pijshëm!
Shqip
14

Монтаж см. стр. 18
Знак технического контроля
(см. стр. 24)
Очистка (см. стр. 22) и прилагае-
мая брошюра
Κомплеκт(см. стр. 18)
XXX = Цветная кодировка
000 = хром
400 = хром/белый
Эксплуатация (см. стр. 18)
Схема потока
(см. стр. 19)
Размеры (см. стр. 19)
Описание символов
Указания по технике безопасности
Во время монтажа следует надеть перчатки во из-
бежание прищемления и порезов.
Не допускайте попадания струи воды из разбрызги-
вателя на чувствительные части тела (например, на
глаза). Разбрызгиватель следует устанавливать на
достаточном расстоянии от тела.
Источник разбрызгивания разрешается использовать
только в гигиенических целях для принятия ванны и
личной гигиены.
Указания по монтажу
• Для предотворащения попадания частиц грязи из во-
допроводной сети необходимо установить фильтр,
прилагаемый к ручному душу. Частицы грязи могут
нарушить отдельные функции и/или привести к по-
вреждению функциональных деталей ручного душа,
Hansgrohe не несет ответственность за повреждения
вследствие отсутствия фильтра.
• При давлении ниже 0,2 МПа (2 бар) используемый
EcoSmart (ограничитель потока) можно удалить
из душа. При давлении выше 0,2 МПа EcoSmart
удалять нельзя.
Технические данные
Рабочее давление: не более. 0,6 МПа
26521XXX Рекомендуемое рабочее
давление: 0,2 - 0,4 МПа
26551XXX Рекомендуемое рабочее
давление: 0,17 - 0,4 МПа
26531XXX Рекомендуемое рабочее
давление: 0,15 - 0,4 МПа
(1 МПа = 10 bar = 147 PSI)
Температура горячей воды: не более. 60°C
Термическая дезинфекция: не более. 70°C / 4 мин
Изделие предназначено исключительно для питьевой
воды!
Русский
15

Монтаж вижте стр. 18
Контролен знак (вижте стр. 24)
Почистване (вижте стр. 22) и при-
ложена брошура
Сервизни части(вижте стр. 18)
XXX = Цветово кодиране
000 = хром
400 = хром/бял
Обслужване (вижте стр. 18)
Диаграма на потока
(вижте стр. 19)
Размери (вижте стр. 19)
Описание на символите
Указания за безопасност
При монтажа трябва да се носят ръкавици, за да
се избегнат наранявания поради притискане или
порязване.
Трябва да се избягва контакта на струите на раз-
пръсквателя с чувствителни части на тялото (напр.
очите). Между разпръсквателя и тялото трябва да
се спазва достатъчно разстояние.
Позволено е използването на разпръсквателя само
за къпане, хигиена и цели на почистване на тялото.
Указания за монтаж
• Опакованото заедно с разпръсквателя уплътнение
с цедка трябва да се монтира, за да се избегне
натрупване на замърсявания от водопроводната
мрежа. Натрупването на замърсявания може да
наруши функцията и/или да доведе до уврежда-
ния на функционалните части на разпръсквателя,
Hansgrohe не носи отговорност за получилите се по
този начин щети.
• При налягане под 0,2 MPa (2 bar) поставеният
EcoSmart (ограничител на протичаве) може да се
отстранява от разпръсквателя. При налягане над
0,2 MPa EcoSmart не бива да се отстранява.
Технически данни
Работно налягане: макс. 0,6 МПа
26521XXX Препоръчително работно
налягане: 0,2 - 0,4 МПа
26551XXX Препоръчително работно
налягане: 0,17 - 0,4 МПа
26531XXX Препоръчително работно
налягане: 0,15 - 0,4 МПа
(1 МПа = 10 bar = 147 PSI)
Температура на горещата вода: макс. 60°C
Термична дезинфекция: макс. 70°C / 4 мин
Продуктът е разработен само за питейна вода!
БЪЛГАРСКИ
16

18ǀƇƱǧǕűȚȤƿƸżǍƄŽȚ
(24ǀƇƱǧǕűȚȤ)ȤƾƃƄųȚȜȢƾƷŵ
ƿƸƄƳŽȚȶ (22ǀƇƱǧǕűȚȤ)ǗƸƮƶƄŽȚ
ǘźǍƓȚ
(18ǀƇƱǧǕűȚȤ)ȤƾƸưŽȚǕƭŻ
ȴȚǞŽLjȚ = XXX
ȳȶǍż = 000
ǒƸŮȖ/ȳȶǍż = 400
(18ǀƇƱǧǕűȚȤ)ǚƸưƪƄŽȚ
ȯǍƫƴŽǛŴȤ
(19ǀƇƱǧǕűȚȤ)
(19ǀƇƱǧǕűȚȤ)ȢƾƯŮȖ
ǎžǍŽȚǗǧȶ 
ȴƾžLjȚȝƾƷƸƃƶů
ȞȶNjŲƿƶƆƄŽƿƸżǍƄŽȚȔƾƶŰȖNjƸƴŽȝȚȥƾƱŻȔȚNjůȤȘƿƆƁ
.ȠȶǍƐȚȶȖȤƾƪƇſȁȚȤƾƭųȖ ȟȤƾƒȚȔƾƓȚƞŮǍŵƾƃžȲƾƫůȘȞȶNjŲƿƶƏƿƆƁ
ǚƅž)ǀŴƾƉƑȚǛƉƐȚȔȚǎűȖƞŮȶȧNjŽȚȦȖȤǜž
ȧNjŽȚȦȖȤƞŮǀƸźƾżǀźƾƉžȢǞűȶƿƆƁ .(ƞƶƸƯŽȚ
.ǛƉƐȚȶ ȆȳƾƵƇƄŴȁȚȩȚǍŹLjǓƲźȧNjŽȚȳȚNjƈƄŴƾŮljƵƉƁ
.ǛƉƐȚǗƸƮƶůȶȆǀƸƇƫŽȚȩȚǍŹLjȚȶ
ƿƸżǍƄŽȚȝƾƵƸƴƯů
•ȸȶNjƸŽȚȧNjŽȚǀƁƾƵƑǀƸƳƃƪŽȚǀƲƴƑȚȲƾųȢȘƿƆƁ
ȸȢƻůǂƸŲ .ǍƸŴȚǞƓȚǀƳƃŵƾƷƴƵƎǠƄŽȚȡƾŴȶLjȚǜž
ƿƃƉƄůNjŻȶ /ȶȖȲƾƭŸȖȞȶNjŲǟŽȘȜȢȤȚǞŽȚȡƾŴȶLjȚ
ǠưƴůȲƾƭŸLjȚȵnjƀǚƅžȶȆȧNjŽȚǜžǜžȔȚǎűȖǗƴůǠź
.ȴƾƵƬŽȚȶȖǀƸŽȶƻƉƓƾŮǀǧƾƒȚȝƾƃŽƾƭƓȚǀźƾż •(ȔƾƓȚțƾƸƉſȚNjƁNjƎǀƃƸżǍů) EcoSmartȲǎŸƿƆƁ
0,2ǜžǚŻȖǓưƬŽȚȲNjƯžȴƾżȚȣȘȧȶNjŽȚȦȖȤǜž
ǓưƬŽȚȴƾżȚȣȘ EcoSmartȲǎŸȬǞƶƛ .(ȤƾŮ 2)ȲƾƳŴƾŮ
.ȲƾƳŴƾŮ 0,2ǜŸNjƁǎƁ
ǀƸƶƱŽȚȝƾƱǧȚǞƓȚ
ȲƾƳƉŮƾƆƸž 0,6ǟƫŻLjȚNjƑȚ : ǚƸưƪƄŽȚǓưǤ
ǚƸưƪƄŽȚǓưǤ 26521XXX
ȲƾƳƉŮƾƆƸž 0,4- 0,2: ǝŮǟǧǞƓȚ
ǚƸưƪƄŽȚǓưǤ 26551XXX
ȲƾƳƉŮƾƆƸž 0,4- 0,17 : ǝŮǟǧǞƓȚ
ǚƸưƪƄŽȚǓưǤ 26531XXX
ȲƾƳƉŮƾƆƸž 0,4- 0,15 : ǝŮǟǧǞƓȚ
(PSI 147 =ȤƾŮ 10 =ȲƾƳƉŮƾƆƸž 1)
60°CǟƫŻLjȚNjƑȚ : ǜųƾƉŽȚȔƾƓȚȜȤȚǍŲǀűȤȢ
ǀƲƸŻNjŽȚ 4/ 70°CǟƫŻLjȚNjƑȚ : ȸȤȚǍŲǛƸƲƯů
!țǍƪŽȚȔƾƓǓƲźǑƫƈžǃƄƶƓȚ
ǠŮǍŸ
17

18
Montage
Bedienung
Serviceteile
Montage
Bedienung
Serviceteile
94246000
95659000
EcoSmart®9 l/min

19
MaßeMaße
DurchflussdiagrammDurchflussdiagramm
Maße
WhirlAir
Raindance Select E 120
26521000 / 26521400
G 1/2
180
120
72 °
RainAir
Rain
1
2
3

20
MaßeMaße
Durchflussdiagramm
WhirlAir
4,5
0,0
0,5
1,0
1,5
2,0
2,5
3,0
3,5
4,0
5,
0
bar
0,45
0,00
0,05
0,10
0,15
0,20
0,25
0,30
0,35
0,40
0
,5
0
036912151821242730
MPa
0 0,1 0,2 0,3 0,4 0,5
Q = l/min
Q = l/sec
Raindance Select S 120
26531000 / 26531400
G 1/2
160
72 °
125
RainAir
Rain
1
2
3
