Hans Grohe Rainmaker Select 580 3jet 24011400 Manual

DE Gebrauchsanleitung / Montageanleitung 2
FR Mode d'emploi / Instructions de montage 3
EN Instructions for use / assembly instructions 4
IT Istruzioni per l'uso / Istruzioni per Installazione 5
ES Modo de empleo / Instrucciones de montaje 6
NL Gebruiksaanwijzing / Handleiding 7
DK Brugsanvisning / Monteringsvejledning 8
PT Instruções para uso / Manual de Instalación 9
PL Instrukcja obsługi / Instrukcja montażu 10
CS Návod k použití / Montážní návod 11
SK Návod na použitie / Montážny návod 12
ZH 用户手册/组装说明 13
RU Руководство пользователя /
Инструкция по монтажу 14
FI Käyttöohje / Asennusohje 15
SV Bruksanvisning / Monteringsanvisning 16
LT Vartotojo instrukcija / Montavimo instrukcijos 17
HR Upute za uporabu / Uputstva za instalaciju 18
TR Kullanım kılavuzu / Montaj kılavuzu 19
RO Manual de utilizare / Instrucţiuni de montare 20
EL Οδηγίες χρήσης / Οδηγία συναρμολόγησης 21
SL Navodilo za uporabo / Navodila za montažo 22
ET Kasutusjuhend / Paigaldusjuhend 23
LV Lietošanas pamācība / Montāžas instrukcija 24
SR Uputstvo za upotrebu / Uputstvo za montažu 25
NO Bruksanvisning / Montasjeveiledning 26
BG Инструкция за употреба /
Ръководство за монтаж 27
SQ Udhëzuesi i përdorimit / Udhëzime rreth montimit 28
AR / 29
HU Használati útmutató / Szerelési útmutató 30
JP 取扱説明書/施工説明書 31
Lesezeichen
Deutsch 2
Français 3
English 4
Italiano 5
Español 6
Nederlands 7
Dansk 8
Português 9
Polski 10
Česky 11
Slovensky 12
中文 13
Русский 14
Suomi 15
Svenska 16
Lietuviškai 17
Hrvatski 18
Türkçe 19
Română 20
Ελληνικά 21
Slovenski 22
Estonia 23
Latvian 24
Srpski 25
Norsk 26
БЪЛГАРСКИ 27
Shqip 28
 29
Magyar 30
日本語 31
Rainmaker Select 580 3jet
24011400 / 24011407

2
Deutsch
Montage (siehe Seite 34)
Sicherheitshinweise
Bei der Montage müssen zur Vermeidung von Quetsch- und Schnittverletzungen
Handschuhe getragen werden.
Der Kopfbrausearm ist nur für das Halten der Kopfbrause ausgelegt, er darf
nicht mit weiteren Gegenständen belastet werden!
Kinder, sowie Erwachsene mit körperlichen, geistigen und / oder sensorischen
Einschränkungen dürfen das Produkt nicht unbeaufsichtigt benutzen. Personen,
die unter Alkohol- oder Drogeneinfluss stehen, dürfen das Produkt nicht
benutzen.
Der Kontakt der Brausestrahlen mit empfindlichen Körperstellen (z. B. Augen)
muss vermieden werden. Es muss ein ausreichender Abstand zwischen Brause
und Körper eingehalten werden.
Das Produkt darf nur zu Bade-, Hygiene- und Körperreinigungszwecken
eingesetzt werden.
Montagehinweise
• Vor der Montage muss das Produkt auf Transportschäden untersucht werden.
Nach dem Einbau werden keine Transport- oder Oberflächenschäden
anerkannt.
• Die Leitungen und die Armatur müssen nach den gültigen Normen montiert,
gespült und geprüft werden.
• Die in den Ländern jeweils gültigen Installationsrichtlinien sind einzuhalten.
• Bei der Montage des Produktes durch qualifiziertes Fachpersonal ist darauf zu
achten, dass die Befestigungsfläche im gesamten Bereich der Befestigung plan
ist (keine vorstehenden Fugen oder Fliesenversatz), der Wandaufbau für eine
Montage des Produktes geeignet ist und keine Schwachstellen aufweist.
• Die Schmutzfangsiebe müssen eingebaut werden, um Schmutzeinspülungen aus
dem Leitungsnetz zu vermeiden. Schmutzeinspülungen können die Funktion
beeinträchtigen und/oder zu Beschädigungen an Funktionsteilen der Armatur
führen, für hieraus ergebende Schäden haftet Hansgrohe nicht.
• Das Produkt ist nicht für die Verwendung in Verbindung mit einem Dampfbad
vorgesehen!
Technische Daten
Betriebsdruck: max. 0,6 MPa
Empfohlener Betriebsdruck: 0,2 - 0,4 MPa
Prüfdruck: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Heißwassertemperatur: max. 60°C
Empfohlene Heißwassertemperatur: 42°C
Thermische Desinfektion: max. 70°C / 4 min
Dieses Produkt kann nicht in Verbindung mit hydraulisch und thermisch gesteuerten
Durchlauferhitzern eingesetzt werden.
Das Produkt ist ausschließlich für Trinkwasser konzipiert!

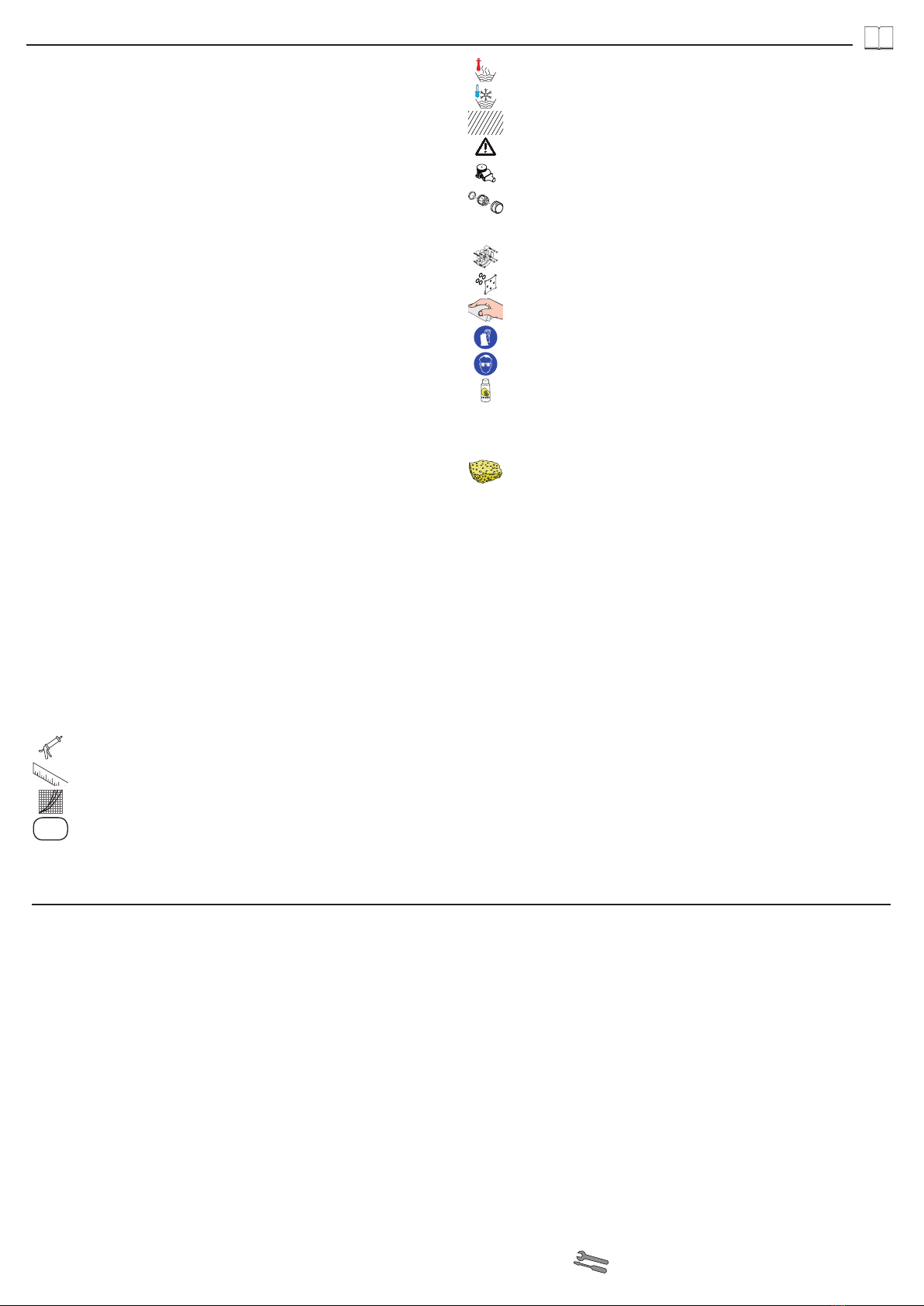

Symbolerklärung
Kein essigsäurehaltiges Silikon verwenden!
Maße (siehe Seite 39)
Durchflussdiagramm (siehe Seite 32)
Montagebeispiele (siehe Seite 32)
Warmwasser
Kaltwasser
In diesem Bereich ist eine Wandverstärkung notwendig.
Die Ablaufleistung muss mehr als 50 l/min betragen.
Ablauf
Serviceteile (siehe Seite 40)
Sonderzubehör (nicht im Lieferumfang enthalten)
Verlängerung 25 mm #13595000 (siehe Seite 40)
Ausgleichsset 1° #95521000 (siehe Seite 40)
Reinigung (siehe Seite 35)
Schutzhandschuhe tragen
Augenschutz tragen
Entkalker (zitronensäurebasis)
Augen- und Hautkontakt vermeiden. Falls das Produkt in die Augen gelangt, diese
gründlich mit Wasser ausspülen.
Naturschwamm
i
> 50 l/min
Raindrain
Störung Ursache Abhilfe
Kopfbrause stark undicht - Kopfbrause verschmutzt / verkalkt - Kopfbrause reinigen / entkalken (siehe Seite 36)

3
Français
Montage (voir pages 34)
Consignes de sécurité
Lors du montage, porter des gants de protection pour éviter toute blessure par
écrasement ou coupure.
Le bras de la douchette n'est conçu que pour tenir la douchette et ne doit pas
servir à la suspension d'autres objets !
Il est interdit aux enfants ainsi qu'aux adultes ayant des insuffisantes physiques,
psychiques et/ou motoriques d'utiliser la douche sans surveillance. De même, il
est interdit à des personnes sous influence d'alcool ou de drogues d'utiliser la
douche.
Éviter le contact du jet de la douchette avec les parties sensibles du corps (telles
par ex. que les yeux). Veiller à respecter un écart suffisant entre la douchette et
le corps
Le produit ne doit servir qu'à se laver et à assurer l'hygiène corporelle.
Instructions pour le montage
• Avant son montage, s'assurer que le produit n'a subi aucun dommage pendant
le transport Après le montage, tout dommage de transport ou de surface ne
pourra pas être reconnu.
• Les conduites et la robinetterie doivent être montés, rincés et contrôlés selon les
normes en vigueur.
• Les directives d'installation en vigueur dans le pays concerné doivent être
respectées.
• Lors du montage de ce produit par du personnel qualifié, veiller à ce que la
surface de fixation soit bien plane dans toute la zone de fixation (pas de
dépassement de joints ou de déport de carreaux), à ce que le mur se prête au
montage du produit et ne présente aucun point fragile.
• Les tamis doivent être mis en place pour éviter aux saletés de s'infiltrer dans le
réseau de conduites. Les saletés peuvent porter préjudice au fonctionnement et/
ou provoquer des endommagements au niveau des éléments fonctionnels de la
robinetterie. En cas de dommages en résultant, la responsabilité de Hansgrohe
ne pourra pas être mise en cause.
• Le produit n'est pas prévu pour une utilisation en liaison avec un bain à vapeur
Informations techniques
Pression de service autorisée: max. 0,6 MPa
Pression de service conseillée: 0,2 - 0,4 MPa
Pression maximum de contrôle: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Température d'eau chaude: max. 60°C
Température recommandée: 42°C
Désinfection thermique: max. 70°C / 4 min
Les mitigeurs Hansgrohe ne doivent pas être utilisées avec des chauffe-eau
instantanné à commande hydraulique ou thermique.
Le produit est exclusivement conçu pour de l'eau potable!

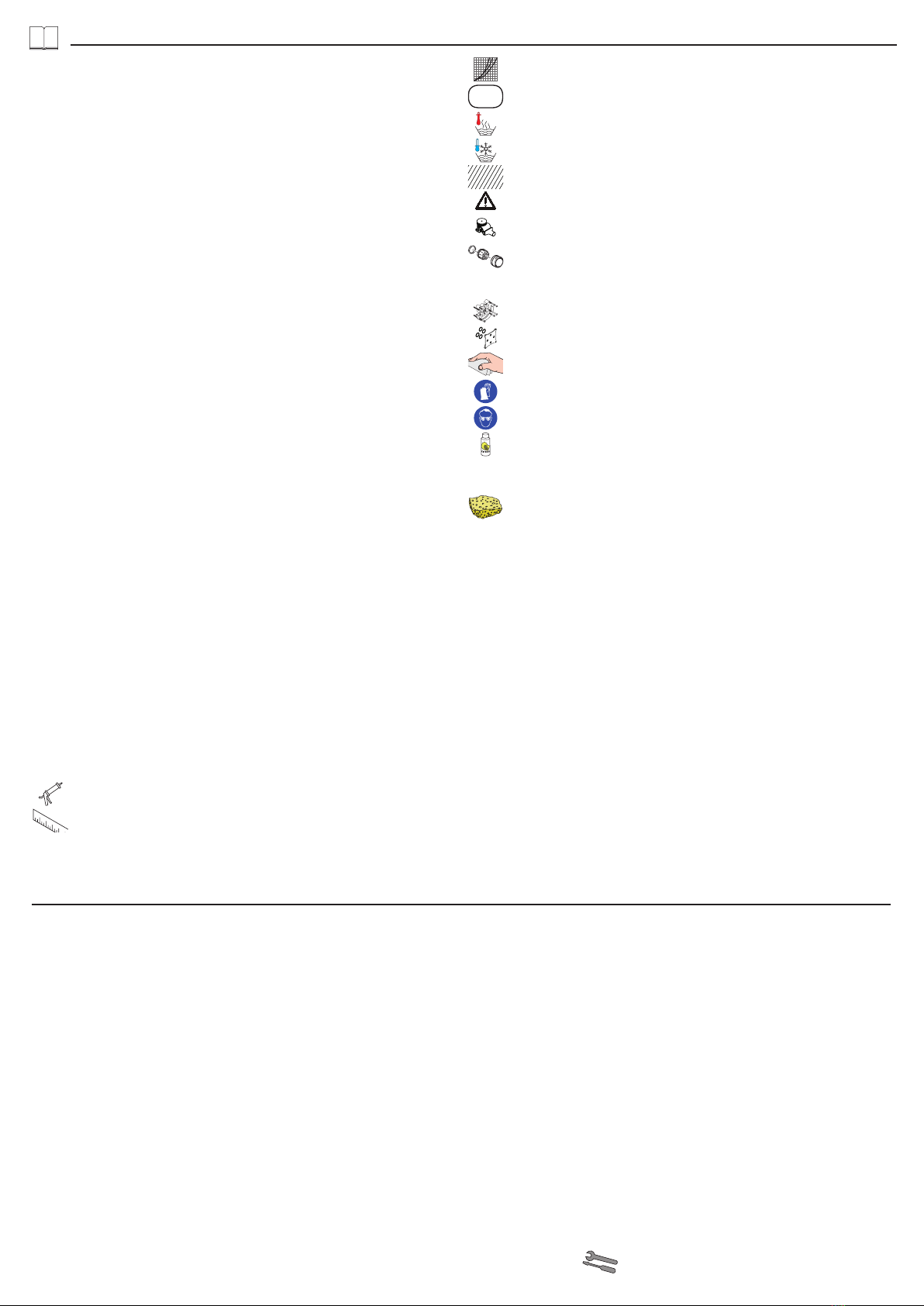

Description du symbole
Ne pas utiliser de silicone contenant de l'acide acétique!
Dimensions (voir pages 39)
Diagramme du débit (voir pages 32)
Exemples de montage (voir pages 32)
Eau chaude
Eau froide
Le mur n'a pas besoin d'être renforcé à cet endroit
Le débit de vidage doit être supérieur à 50 l/min.
Vidage
Pièces détachées (voir pages 40)
Accessoires en option (ne fait pas partie de la fourniture)
jeu de rallonge 25 mm #13595000 (voir pages 40)
Set d'égalisation 1° #95521000 (voir pages 40)
Nettoyage (voir pages 35)
Protection obligatoire des mains
Protection obligatoire de la vue
détartrant (À base d'acide citrique)
Éviter tout contact avec les yeux et la peau. Si le produit saute aux yeux, rincer ces
derniers à l'eau abondante
éponge naturelle
i
> 50 l/min
Raindrain
Dysfonctionnement Origine Solution
Manque d'étanchéité important de la douchette - Douchette encrassée / entartrée - Nettoyer / détartrer la douchette (voir pages 36)

4
English
Assembly (see page 34)
Safety Notes
Gloves should be worn during installation to prevent crushing and cutting
injuries.
The arm of the shower head is intended only to hold the shower head. Do not
load it down with other objects!
Children as well as adults with physical, mental and/or sensoric impairments
must not use this product without proper supervision. Persons under the
influence of alcohol or drugs are prohibited from using this product.
Do not allow the streams of the shower touch sensitive body parts (such as your
eyes). An adequate distance must be kept between the shower and you.
The product may only be used for bathing, hygienic and body cleaning
purposes.
Installation Instructions
• Prior to installation, inspect the product for transport damages. After it has been
installed, no transport or surface damage will be honoured.
• The pipes and the fixture must be installed, flushed and tested as per the
applicable standards.
• The plumbing codes applicable in the respective countries must be observed.
• During installation of the product by qualified trained personnel, make sure that
the entire fastening surface is even and smooth (no protruding seams or tile
offset), that the finish of the wall is suitable to apply the product and has no
weak points.
• The mesh washers must be installed to protect against incoming dirt by
pipework. Incoming dirt can impair the function and/or lead to damages on
functional parts of the fixture; Hansgrohe will not be held liable for resulting
damages.
• The product is not designed to be used with steam baths!
Technical Data
Operating pressure: max. 0,6 MPa
Recommended operating pressure: 0,2 - 0,4 MPa
Test pressure: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Hot water temperature: max. 60°C
Recommended hot water temp.: 42°C
Thermal disinfection: max. 70°C / 4 min
This mixer cannot be used in conjunction with hydraulically, electronically or
thermally controlled instantaneous heaters.
The product is exclusively designed for drinking water!

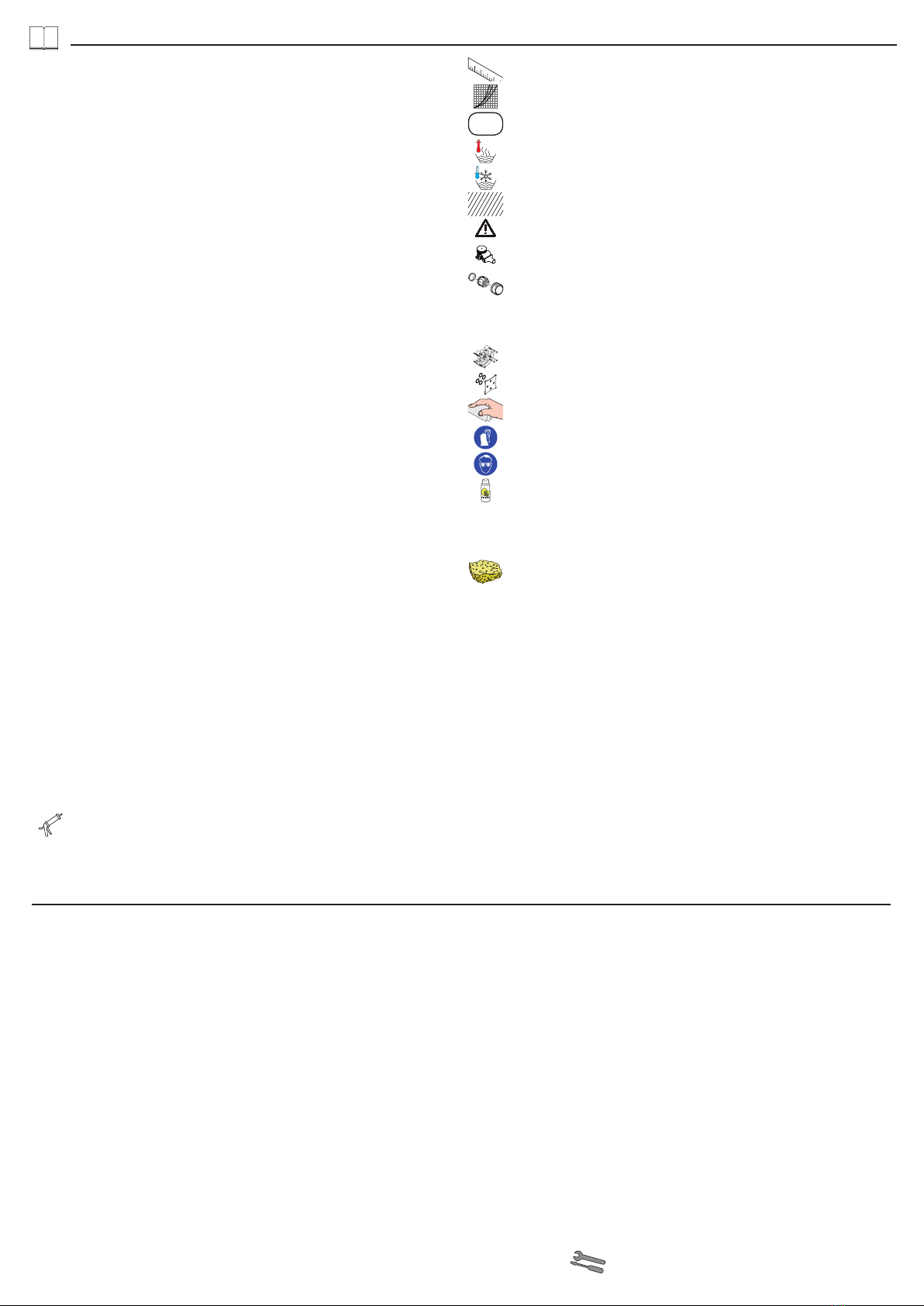

Symbol description
Do not use silicone containing acetic acid!
Dimensions (see page 39)
Flow diagram (see page 32)
Installation example (see page 32)
Warm water
Cold water
The wall must be reinforced in this area.
The waste drain performance must be more than 50 l/min.
Waste
Spare parts (see page 40)
Special accessories (order as an extra)
extension 25 mm #13595000 (see page 40)
levelling set 1° #95521000 (see page 40)
Cleaning (see page 35)
Safety gloves must be worn
Eye protection must be worn
Limescale Remover (Citric acid base)
Avoid contact with eyes and skin. If this product contacts your eyes, rinse thorougly
with water.
natural sponge
i
> 50 l/min
Raindrain
Fault Cause Remedy
Head shower extremely leaky - Head shower soiled / scaled - Clean / descale head shower (see page 36)

5
Italiano
Montaggio (vedi pagg. 34)
Indicazioni sulla sicurezza
Durante il montaggio, per pevitare ferite da schiacciamento e da taglio bisogna
indossare guanti protettivi.
Il braccio del soffione della doccia è progettato per sostenere solo quest'ultimo,
non va sovraccaricato con altri oggetti!
I bambini e gli adulti affetti da menomazioni fisiche, psichiche e/o sensoriali
devono utilizzare il sistema doccia solo sotto sorveglianza. Il prodotto non deve
essere utilizzato da persone sotto l'effetto di droghe o alcolici.
Bisogna evitare il contatto fra il getto della doccia e parti del corpo delicate
(ad es. gli occhi). Fra il soffione ed il corpo va mantenuta una distanza
sufficiente.
Il prodotto deve essere utilizzato esclusivamente per fare il bagno e per l'igiene
del corpo.
Istruzioni per il montaggio
• Prima del montaggio è necessario controllare che non ci siano stati danni
durante il trasporto. Una volta eseguito il montaggio, non verranno riconosciuti
eventuali danni di trasporto o delle superfici.
• Montare, lavare e controllare tubature e rubinetteria rispettando le norme
correnti.
• Vanno rispettate le direttive di installazione nazionali vigenti nel rispettivo
paese.
• Per il montaggio del prodotto da personale specializzato qualificato bisogna
fare attenzione, che la superficie di fissaggio, in tutto il campo di fissaggio, sia
piana (nessuna giunzione sporgente o sfalsamento di piastrella), la costruzione
della parete sia adatta al montaggio del prodotto e che non presenti alcun
punto debole.
• E' necessario montare i filtri per la raccolta della sporcizia per evitare che
eventuali impurità provenienti dalla rete delle tubazioni causino danni. Queste
possono infatti compromettere le funzioni e/o causare danni a parti funzionali
della rubinetteria. La Hansgrohe non risponde di danni da ciò causati.
• Il prodotto non è predisposto per l'impiego in combinazione con un bagno a
vapore.
Dati tecnici
Pressione d'uso: max. 0,6 MPa
Pressione d'uso consigliata: 0,2 - 0,4 MPa
Pressione di prova: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura dell'acqua calda: max. 60°C
Temp. dell'acqua calda consigliata: 42°C
Disinfezione termica: max. 70°C / 4 min
I miscelatori non sono compatibili con le caldaie istantanee.
Il prodotto è concepito esclusivamente per acqua potabile!
Descrizione simbolo
Non utilizzare silicone contenente acido acetico!
Ingombri (vedi pagg. 39)
Diagramma flusso (vedi pagg. 32)
Esempio di installazione (vedi pagg. 32)
Acqua calda
Acqua fredda
In questa zona è necessario un rinforzo della parete.
La portata di scarico deve esere superiore a 50 l/min.
Scarico
Parti di ricambio (vedi pagg. 40)
Accessori speciali (non contenuto nel volume di fornitura)
Prolunga 25 mm #13595000 (vedi pagg. 40)
Elemento per la regolazione in altezza 1° #95521000 (vedi pagg. 40)
Pulitura (vedi pagg. 35)
Indossare guanti di protezione
Indossare la protezione per gli occhi
decalcificatore (a base di acido citrico)
Evitare il contatto con gli occhi e la pelle. Nel caso il prodotto penetra negli occhi,
sciacquarlo accuratamente con acqua.
spugna naturale
i
> 50 l/min
Raindrain
Problema Possibile causa Rimedio
Doccia di testa non ermetica - Doccia di testa sporca / calcificata - Pulire / decalcificare la doccia di testa
(vedi pagg. 36)

6
Español
Montaje (ver página 34)
Indicaciones de seguridad
Durante el montaje deben utilizarse guantes para evitar heridas por aplasta-
miento o corte.
El brazo del pulverizador de ducha solo está previsto para soportar el
pulverizador de ducha y no debe cargarse con otros objetos!
Niños, así como adultos con limitaciones corporales, mentales y/o sensoriales
no deben utilizar el sistema de duchas sin vigilancia. Personas que se encuen-
tran bajo el efecto de alcohol o drogas, no deben utilizar el sistema de duchas.
Debe evitarse el contacto del chorro del pulverizador con partes sensibles del
cuerpo (por ej. ojos). Debe mantenerse una distancia suficiente entre pulveriza-
dor y cuerpo.
El producto solo debe ser utilizado para fines de baño, higiene y limpieza
corporal.
Indicaciones para el montaje
• Antes del montaje se debe examinarse el producto contra daños de transporte.
Después de la instalación no se reconoce ningún daño de transporte o de
superficie.
• Los conductos y la grifería deben montarse, lavarse y comprobarse según las
normas vigentes.
• Es obligatorio el cumplimiento de las directrices de instalación vigentes en el
país respectivo.
• Durante el montaje del producto, mediante personal especializado, se debe
asegurar de que la superficie de sujeción en todo el área de la fijación sea
plana (sin fugas o azulejos que sobresalgan), que la estructura del muro sea
adecuada para el montaje del producto y que no presente puntos débiles.
• Los tamices recogelodos deben ser instalados para evitar las partículas de
suciedad procedentes de las tuberías. Infiltraciones de suciedad pueden
deteriorar el funcionamiento y/o pueden causar daños en los componentes de
las válvulas que no están cubiertos por la garantía de Hansgrohe.
• ¡El producto no ha sido diseñado para uso en conexión con un baño de vapor!
Datos técnicos
Presión en servicio: max. 0,6 MPa
Presión recomendada en servicio: 0,2 - 0,4 MPa
Presión de prueba: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura del agua caliente: max. 60°C
Temp. recomendada del agua caliente: 42°C
Desinfección térmica: max. 70°C / 4 min
Los mezcladores no pueden usarse con calentadores instantaneos mandados
hidraulicamente o térmicamente.
El producto ha sido concebido exclusivamente para agua potable.

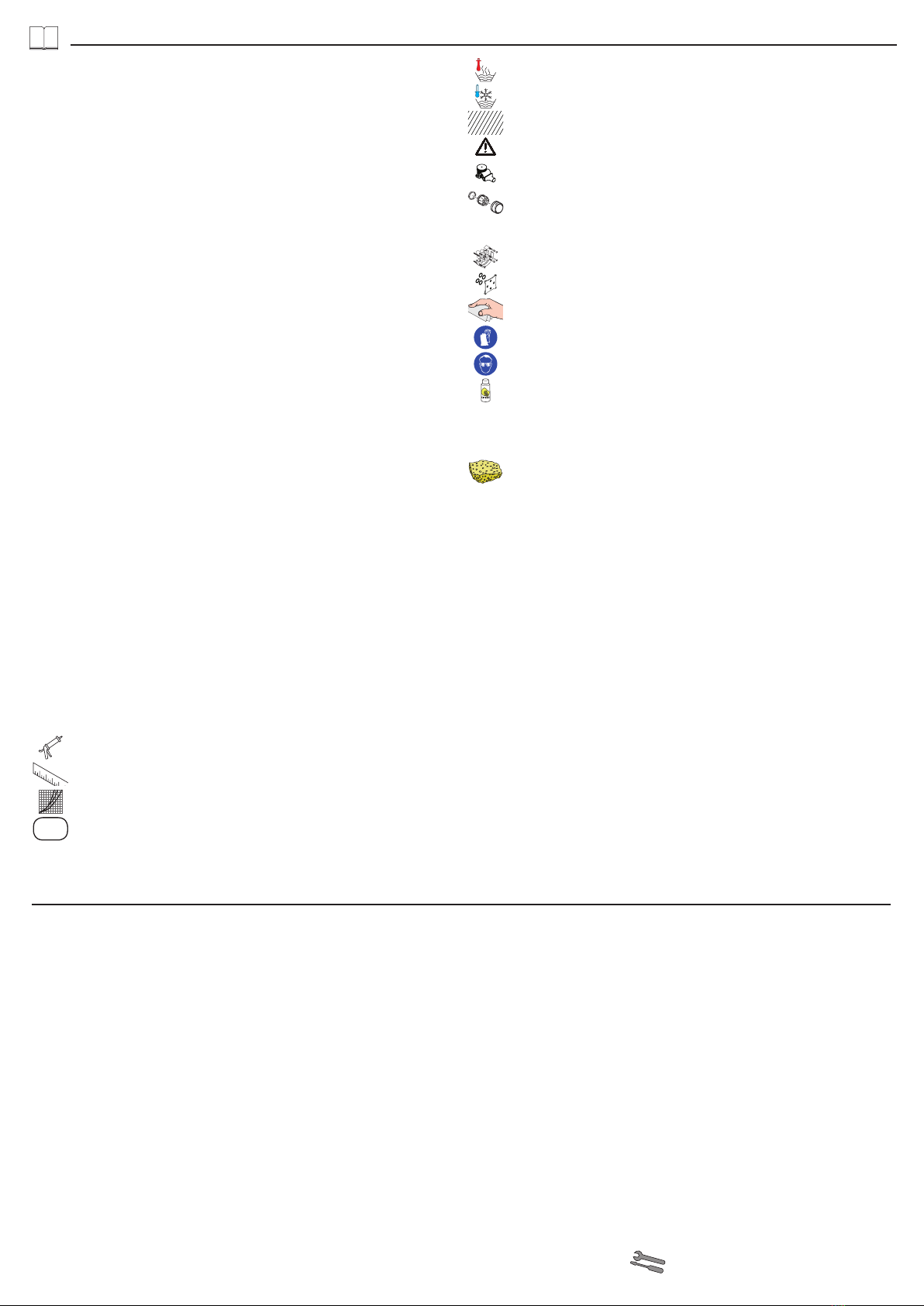

Descripción de símbolos
No utilizar silicona que contiene ácido acético!
Dimensiones (ver página 39)
Diagrama de circulación (ver página 32)
Ejemplos de montaje (ver página 32)
Agua caliente
Agua fría
En este sector es necesario un refuerzo del muro.
El caudal de desagüe debe ser como mínimo de 50 l/min
Desagüe
Repuestos (ver página 40)
Opcional (no incluido en el suministro)
Prolongación 25 mm #13595000 (ver página 40)
set de nivelación 1° #95521000 (ver página 40)
Limpiar (ver página 35)
Proteccíon obligatoria de la vista
Protección obligatoria de las manos
descalcificador (a base de ácido cítrico)
Evitar el contacto con ojos y piel. En caso de que el producto entre en contacto
con los ojos, debe lavarlos muy bien con agua.
Esponja natural
i
> 50 l/min
Raindrain
Problema Causa Solución
Ducha con muchas fugas - Ducha sucia / calcificada - Limpiar / descalcificar la ducha (ver página 36)

7
Nederlands
Montage (zie blz. 34)
Veiligheidsinstructies
Bij de montage moeten ter voorkoming van knel- en snijwonden handschoenen
worden gedragen.
De arm van de hoofddouche is uitsluitend voor het vasthouden van de
hoofddouche bedoeld en mag niet met verdere voorwerpen worden belast!
Kinderen en volwassenen met lichamelijke, geestelijke en/of sensorische
beperkingen mogen het douchesysteem niet zonder toezicht gebruiken.
Personen onder invloed van alcohol of drugs mogen het douchesysteem niet
gebruiken.
Het contact van de douchestraal met gevoelige lichaamsdelen (bijv. ogen)
moet worden voorkomen. Er moet voldoende afstand tussen douche en lichaam
aangehouden worden.
Het product mag alleen voor het wassen, hygiënische doeleinden en voor de
lichaamreiniging worden gebruikt.
Montage-instructies
• Vóór de montage moet het product gecontroleerd worden op transportschade.
Na de inbouw wordt geen transport- of oppervlakteschade meer aanvaard.
• De leidingen en armaturen moeten gemonteerd, gespoeld en gecontroleerd
worden volgens de geldige normen.
• De in de overeenkomstige landen geldende installatierichtlijnen moeten
nageleefd worden.
• Bij de montage van het product door gekwalificeerd vakpersoneel moet erop
gelet worden dat het montagevlak in het volledige bereik van de bevestiging
vlak is (geen uitstekende voegen of verspringende tegels), dat de wand
geschikt is voor de montage van het product en geen zwakke plaatsen
vertoont.
• De vuilzeefjes moeten ingebouwd worden om te vermijden dat vuil uit het
leidingwater meekomt. Vuil uit de leidingen kan de werking negatief beïnvloe-
den en/of de armatuur beschadigen. Voor daaruit resulterende schade is
Hansgrohe niet aansprakelijk.
• Het product is niet voorzien voor gebruik in combinatie met een stoombad!
Technische gegevens
Werkdruk: max. max. 0,6 MPa
Aanbevolen werkdruk: 0,2 - 0,4 MPa
Getest bij: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatuur warm water: max. 60°C
Aanbevolen warm water temp.: 42°C
Thermische desinfectie: max. 70°C / 4 min
Hansgrohe kranen mogen niet in verbinding met hydraulische en thermisch
gestuurde geisers geplaatst worden.
Het product is uitsluitend ontworpen voor drinkwater!

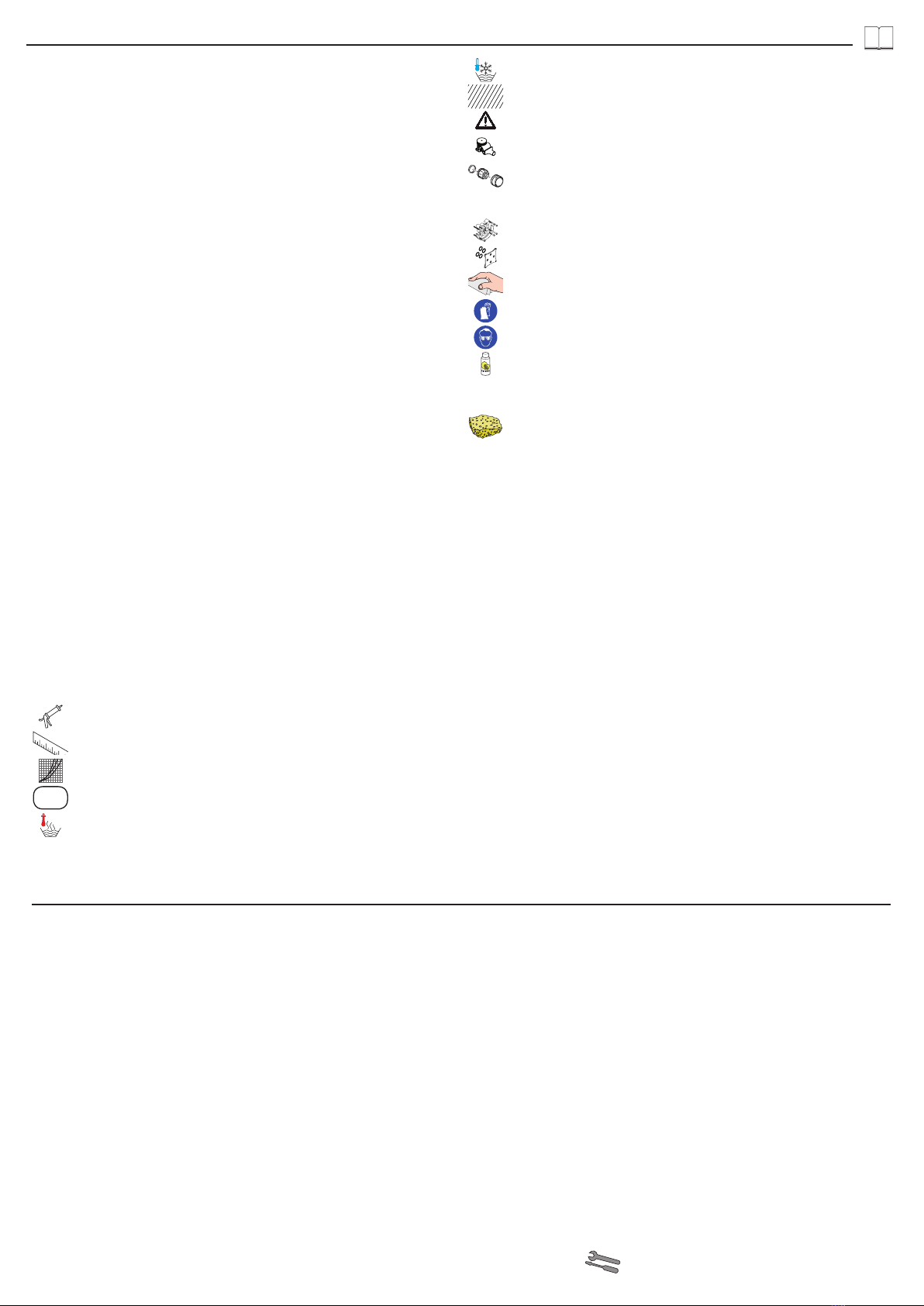

Symboolbeschrijving
Gebruik geen zuurhoudende silicone!
Maten (zie blz. 39)
Doorstroomdiagram (zie blz. 32)
Montagevoorbeelden (zie blz. 32)
Warm water
Koud water
In dit bereik is een wandversterking noodzakelijk.
De afvoercapaciteit moet meer dan 50 l/min bedragen.
Afvoer
Service onderdelen (zie blz. 40)
Toebehoren (behoort niet tot het leveringspakket)
Verlengstuk 25 mm #13595000 (zie blz. 40)
nivelleerset 1° #95521000 (zie blz. 40)
Reinigen (zie blz. 35)
Veiligheidshandschoenen verplicht
Oogbescherming verplicht
Ontkalker (citroenzuurbasis)
Contact met huid en ogen vermijden. Indien het product in de ogen terecht komt,
moet het grondig met water uitgespoeld worden.
Natuurzwam
i
> 50 l/min
Raindrain
Storing Oorzaak Oplossing
Hoofdsproeier lekt sterk - Hoofdsproeier vuil / verkalkt - Hoofdsproeier reinigen / ontkalken (zie blz. 36)

8
Dansk
Montering (se s. 34)
Sikkerhedsanvisninger
Ved monteringen skal der bruges handsker for at undgå kvæstelser og snitsår.
Stangen til hovedbruseren er kun beregnet til at holde hovedbruseren. Den må
ikke belastes med andre genstande!
Børn som også voksne med fysiske, mentale og / eller sensoriske begrænsnin-
ger må ikke bruge brusersystemet uden opsyn. Personer som er under indfly-
delse af alkohol eller narkotika må ikke bruge brusersystemet.
Bruserstrålens kontakt med sensitive områder (f.eks. øjne) skal undgås. Der skal
være en tilstrækkelig afstand mellem bruseren og kroppen.
Produktet må kun bruges til bade-, hygiejne og kropsrengøringsformål.
Monteringsanvisninger
• Før monteringen skal produktet kontrolleres for transportskader. Efter monterin-
gen godkendes transportskader eller skader på overfladen ikke længere.
• Ledningerne og armaturerne skal monteres, skylles og kontrolleres iht. de
gældende standarder.
• Installationsbestemmelserne, der gælder i det enkelte land, skal overholdes.
• Ved montering af produktet igennem kvalificerede fagfolk skal der holdes øje
med, at fastgørelsesoverfladen er plan i alle områder hvor produktet monteres
(ingen fremragende fuger eller fliseforskydninger), at væggene er velegnet til
monteringen af produktet og ikke har svare områder.
• Smudsfangssierne skal sættes i for at undgå snavs fra rørsystemet. Tilsmudsnin-
gen kan påvirke funktionen og/eller føre til skader på armaturets funktionskom-
ponenter. Hansgrohe er ikke ansvarligt for heraf resulterende skader.
• Dette produkt er ikke beregnet til anvendelse i forbindelse med et dampbad!
Tekniske data
Driftstryk: max. 0,6 MPa
Anbefalet driftstryk: 0,2 - 0,4 MPa
Prøvetryk: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Varmtvandstemperatur: max. 60°C
Anbefalet varmtvandstemperatur: 42°C
Termisk desinfektion: max. 70°C / 4 min
Hansgrohe armaturer kan ikke anvendes i forbindelse med hydraulisk og termisk
styrede vandvarmere.
Produktet er udelukkende beregnet til drikkevand!

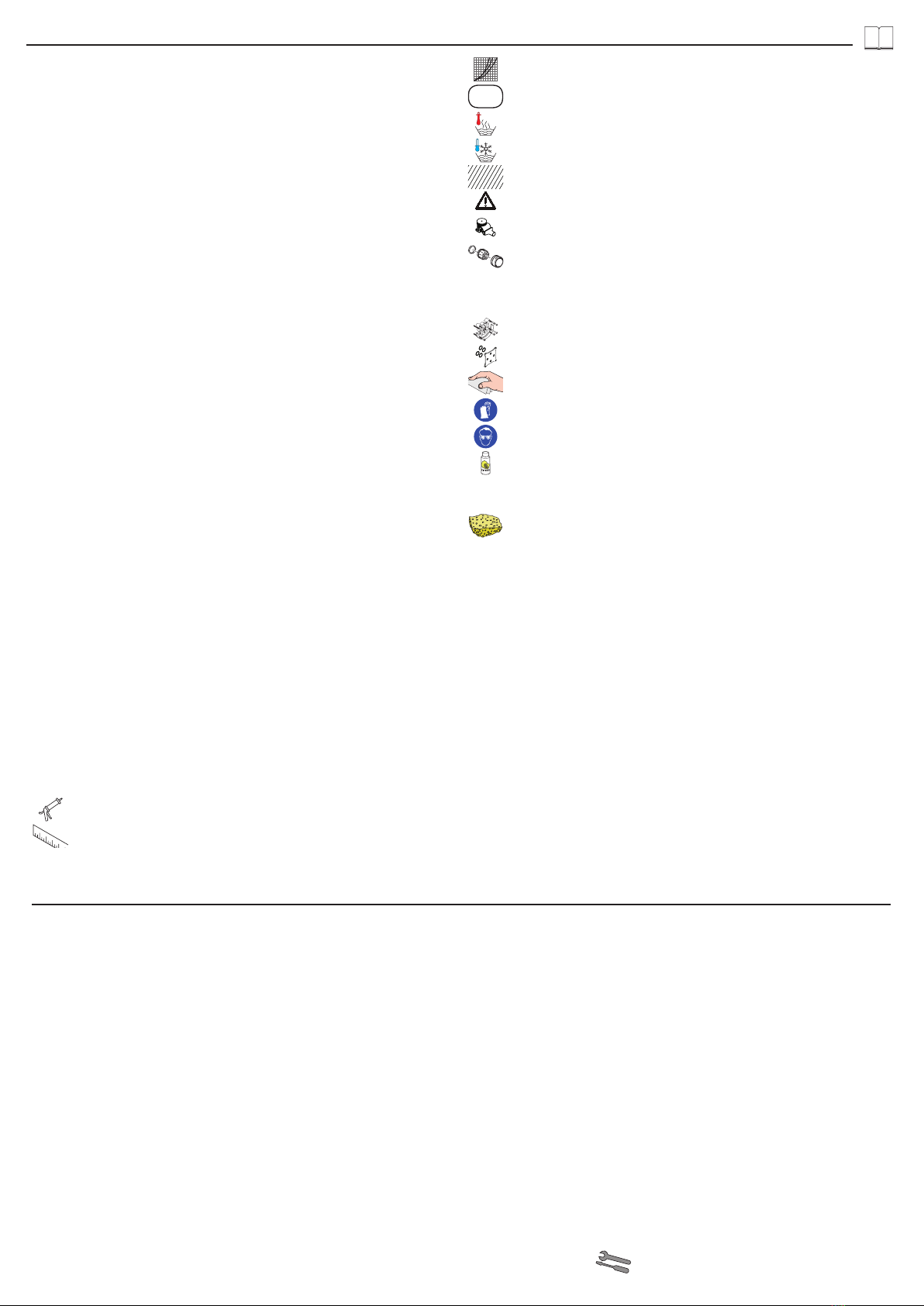

Symbolbeskrivelse
Der må ikke benyttes eddikesyreholdig silikone!
Målene (se s. 39)
Gennemstrømningsdiagram (se s. 32)
Monteringseksempler (se s. 32)
Varmt vand
Kold vand
I dette område er en forstærkning af væggen nødvendigt.
Afløbskapaciteten skal være mere end 50 l/min.
Afløb
Reservedele (se s. 40)
Specialtilbehør (ikke med i leveringsomfang)
Forlængersæt 25 mm #13595000 (se s. 40)
Nivelleringsæt 1° #95521000 (se s. 40)
Rengøring (se s. 35)
Beskyttelseshandsker påbudt
Øjenværn påbudt
Afkalker (citronsyrebasis)
Undgå kontakt med øjne og huden. Skyl grundigt med vand, hvis produktet
kommer i øjnene.
Natursvamp
i
> 50 l/min
Raindrain
Fejl Årsag Hjælp
Bruser meget utæt - Bruser tilsmudset / kalket til - Rengør / afkalk bruser (se s. 36)

9
Português
Montagem (ver página 34)
Avisos de segurança
Durante a montagem devem ser utilizadas luvas de protecção, de modo a
evitar ferimentos resultantes de entalamentos e de cortes.
O braço do chuveiro foi concebido apenas para servir de apoio à cabeça do
chuveiro, pelo que não pode ser sujeito a cargas de objectos adicionais!
Crianças e adultos com deficiências motoras, mentais e/ou sensoriais não
podem utilizar o sistema de duche sem monitorização. Pessoas que estejam
sob a influência de álcool ou drogas não podem utilizar o sistema de duche.
Deve-se evitar o contacto dos jactos de água com partes do corpo sensíveis (p.
ex. olhos). É necessário manter uma distância suficiente entre o chuveiro e o
corpo.
O produto só pode ser utilizado para fins de higiene pessoal.
Avisos de montagem
• Antes da montagem deve-se controlar o produto relativamente a danos de
transporte. Após a montagem não são aceites quaisquer danos de transporte
ou de superfície.
• As tubagens e a torneira têm que ser montadas, enxaguadas e verificadas de
acordo com as normas em vigor.
• A prescrições de instalação válidas nos respetivos países devem ser respeita-
das.
• Durante a montagem efectuada por técnicos qualificados deve ter-se em
atenção que a superfície de fixação seja plana em toda a sua extensão (sem
juntas ou ladrilhos salientes), que a estrutura da parede seja adequada para a
montagem do produto e que não apresente pontos fracos.
• Os colectores de sujidade/impurezas têm que ser montados, de modo a evitar
o enxaguamento de sujidade proveniente da rede de água. A sujidade
proveniente da rede pode influenciar o funcionamento e/ou provocar danos
nas peças funcionais do equipamento. A Hansgrohe não se responsabiliza por
danos daí resultantes.
• O produto não foi concebido para utilização em combinação com um banho
de vapor!
Dados Técnicos
Pressão de funcionamento: max. 0,6 MPa
Pressão de func. recomendada: 0,2 - 0,4 MPa
Pressão testada: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura da água quente: max. 60°C
Temp. água quente recomendada: 42°C
Desinfecção térmica: max. 70°C / 4 min
As misturadoras não são compatíveis com o uso de esquentadores instantâneos
hidráulicos, electrónicos ou térmicos.
Este produto foi única e exclusivamente concebido para água potável!
Descrição do símbolo
Não utilizar silicone que contenha ácido acético!
Medidas (ver página 39)
Fluxograma (ver página 32)
Exemplos de montagem (ver página 32)
Água quente
Água fria
Nesta zona é necessário um reforço na parede.
Capacidade de escoamento tem que ser superior a 50 l/min.
Escoamento
Peças de substituição (ver página 40)
Acessórios especiais
(não incluído no volume de fornecimento)
Crescente 25 mm #13595000 (ver página 40)
conjunto de nivelamento 1° #95521000 (ver página 40)
Limpeza (ver página 35)
Protecção obrigatória das mãos
Protecção obrigatória dos olhos
Descalcificante (À base de ácido cítrico)
Evitar contacto com os olhos e pele. Se o produto entrar em contacto com os
olhos deve lavar abundantemente com água.
Esponja natural
i
> 50 l/min
Raindrain
Falha Causa Solução
Cabeça do chuveiro com fuga acentuada - Cabeça do chuveiro suja / calcificada - Limpar / descalcificar a cabeça do chuveiro
(ver página 36)

10
Polski
Montaż (patrz strona 34)
Wskazówki bezpieczeństwa
Aby uniknąć zranień na skutek zgniecenia lub przecięcia, podczas montażu
należy nosić rękawice ochronne.
Ramię prysznica jest przystosowane do trzymania głowicy prysznica i nie
może być obciążane innymi przedmiotami!
Zarówno dzieci, jak i dorośli z fizycznymi, psychicznymi i/lub sensorycznymi
ograniczeniami nie mogą korzystać z prysznica bez opieki. Osoby znajdujące
się pod wpływem alkoholu lub narkotyków nie mogą korzystać z prysznica.
Należy unikać kontaktu strumienia wypływającego z głowicy z wrażliwymi
częściami ciała (np. oczami). Należy zachowywać odpowiednią odległość
pomiędzy głowicą a ciałem.
Produkt może być używany tylko do kąpieli, higieny i czyszczenia ciała.
Wskazówki montażowe
• Przed montażem należy skontrolować produkt pod kątem szkód transporto-
wych. Po montażu nie widać żadnych szkód transportowych ani szkód na
powierzchni.
• Przewody i armatura muszą być montowane, płukane i kontrolowane według
obowiązujących norm.
• Należy przestrzegać wytycznych instalacyjnych obowiązujących w danym
kraju.
• Montaż produktu musi być wykonany przez wykwalifikowanego fachowca.
Powierzchnia w miejscu montażu musi być równa (bez uskoków wzgl.
wzajemnie przesuniętych płytek). Ściana w miejscu montażu musi być stabilna.
Dołożone w komplecie śruby i kołki rozporowe są przeznaczone do betonu.
• Należy zamontować sitka łapaczy, aby zatrzymać zanieczyszczenia przedo-
stające się z sieci instalacyjnej. Przedostające się zanieczyszczenia mogą mieć
negatywny wpływ na działanie i/lub prowadzić do usterek w działaniu
akcesoriów; za powstałe z tego tytułu szkody firma Hansgrohe nie ponosi
odpowiedzialności.
• Produkt nie jest przewidziany do zastosowania w łaźni parowej!
Dane techniczne
Ciśnienie robocze: maks. 0,6 MPa
Zalecane ciśnienie robocze: 0,2 - 0,4 MPa
Ciśnienie próbne: 1,6 MPa
(1 MPa = 10 bary = 147 PSI)
Temperatura wody gorącej: maks. 60°C
Zalecana temperatura wody gorącej: 42°C
Dezynfekcja termiczna: maks. 70°C / 4 min
Armatura Hansgrohe może być wykorzystywana w połączeniu z hydraulicznie,
elektronicznie i termicznie sterowanym ogrzewaczem przepływowym.
Produkt przeznaczony wyłącznie do wody pitnej!
Opis symbolu
Nie stosować silikonów zawierających kwas octowy!
Wymiary (patrz strona 39)
Schemat przepływu (patrz strona 32)
Przykłady montażowe (patrz strona 32)
Ciepła woda
Zimna woda
W tym obszarze konieczne jest wzmocnienie ściany.
Wydajność odpływu musi być wyższa niż 50 l/min.
Odpływ
Części serwisowe (patrz strona 40)
Wyposażenie specjalne (Nie jest częścią dostawy)
Przedłużka 25 mm #13595000 (patrz strona 40)
zespół poziomujący 1° #95521000 (patrz strona 40)
Czyszczenie (patrz strona 35)
Nosić rękawice ochronne
Nosić okulary ochronne
Odkamieniacz (na bazie kwasu cytrynowego)
Unikać kontaktu z oczami i skórą. Jeżeli produkt dostanie się do oczu, należy je
gruntownie wypłukać wodą.
Gąbka naturalna
i
> 50 l/min
Raindrain
Usterka Przyczyna Pomoc
Bardzo nieszczelny prysznic - Prysznic zanieczyszczony / pokryty kamieniem - Oczyścić prysznic / usunąć z niego kamień
(patrz strona 36)

11
Česky
Montáž (viz strana 34)
Bezpečnostní pokyny
Pro zabránění řezným zraněním a pohmožděninám je nutné při montáži nosit
rukavice.
Držák sprchové hlavice je dimenzován pouze pro držení sprchové hlavice a
nesmí se zatěžovat dalšími předměty!
Děti a dospělé osoby s tělesným, duševním a / nebo smyslovým postižením
nesmí produkt používat bez dozoru. Osoby pod vlivem alkoholu nebo drog
nesmí produkt používat.
Je nutné zabránit kontaktu vodních paprsků sprchy s měkkými částmi těla (např.
očima). Je nutné dodržovat dostatečný odstup mezi sprchou a tělem.
Produkt smí být používán pouze ke koupání a za účelem tělesné hygieny.
Pokyny k montáži
• Před montáží je třeba produkt zkontrolovat, zda nebyl při transportu poškozen.
Po zabudování nebudou uznány žádné škody způsobené transportem nebo
poškození povrchu.
• Vedení a armatura musí být namontovány, propláchnuty a otestovány podle
platných norem.
• Je třeba dodržovat montážní pravidla platné v dané zemi.
• Při montáži produktu kvalifikovanou osobou je třeba dbát na to, aby byla
upevňovací plocha v celé oblasti upevnění rovná (žádné vyčnívající spáry nebo
zapuštění obkladů), aby struktura stěny byla vhodná pro montáž produktu a
neměla žádná slabá místa.
• Sítka na zachytávání nečistot je třeba zabudovat, aby se zabránilo nečistotám
vyplaveným z vodovodní sítě. Vyplavené nečistoty mohou ovlivnit funkci sprchy
a / nebo mohou vést k poškození funkčních častí armatury. Na takto vzniknuté
škody se záruka firmy Hansgrohe nevztahuje.
• Výrobek není určen k použití ve spojení s parní lázní!
Technické údaje
Provozní tlak: max. 0,6 MPa
Doporučený provozní tlak: 0,2 - 0,4 MPa
Zkušební tlak: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Teplota horké vody: max. 60°C
Doporučená teplota horké vody: 42°C
Tepelná desinfekce: max. 70°C / 4 min
Tento produkt nemůže být používán ve spojení s hydraulicky a teplotně řízenými
průtokovými ohřívači.
Výrobky Hansgrohe jsou vhodné pro přímý kontakt s pitnou vodou.
Popis symbolů
Nepoužívat silikon s obsahem kyseliny octové!
Rozmìry (viz strana 39)
Diagram průtoku (viz strana 32)
Příklady montáže (viz strana 32)
Teplá voda
Studená voda
V této oblasti je potřebné zesílení stěny.
Odtokový výkon musí být vyšší než 50 l/min.
Odtok
Servisní díly (viz strana 40)
Zvláštní příslušenství (není součástí dodávky)
prodloužení 25 mm #13595000 (viz strana 40)
vyrovnávací sada 1° #95521000 (viz strana 40)
Čištění (viz strana 35)
Noste ochranné rukavice
Noste ochranné brýle
Přípravek na odstranění vodního kamene (báze
kyseliny citrónové)
Zabraňte styku s pokožkou a očima. Zasáhne-li výrobek oči, důkladně je vyplách-
něte vodou.
Přírodní mořská houba
i
> 50 l/min
Raindrain
Porucha Příčina Odstranění
Větší netěsnosti u hlavové sprchy - Znečištění / usazeniny vodního kamena na hlavové
sprše
- Vyčistěte hlavovou sprchu / odstraňte vodní kámen
(viz strana 36)

12
Slovensky
Montáž (viď strana 34)
Bezpečnostné pokyny
Pri montáži musíte nosiť rukavice, aby ste predišli pomliaždeninám a rezným
poraneniam.
Rameno držiaka hlavice sprchy je určené len na uchytenie hlavice sprchy a
nesmie sa zaťažovať inými predmetmi!
Produkt nesmú bez dozoru používať deti, ako aj dospelé osoby s telesným,
duševným a/alebo zmyslovým postihnutím. Produkt nesmú používať ani osoby,
ktoré sú pod vplyvom alkoholu alebo drog.
Vyhýbajte sa kontaktu vodného lúča sprchy s citlivými miestami tela (napr. oči).
Dodržiavajte dostatočnú vzdialenosť medzi sprchou a telom.
Produkt sa smie používať len na kúpanie a telesnú hygienu.
Pokyny pre montáž
• Pred montážou musíte produkt skontrolovať, či nebol počas transportu
poškodený. Po zabudovaní nebudú uznané žiadne škody spôsobené transpor-
tom alebo poškodenia povrchu.
• Potrubia a vybavenie musia byť namontované, prepláchnuté a vybavené v
platnom normami.
• Je potrebné dodržiavať smernice o inštalácii, ktoré sú práve teraz platné v
krajinách.
• Pri montáži produktu kvalifikovanou osobou treba dávať pozor na to, aby bola
upevňovacia plocha v celej oblasti upevnenia rovná (žiadne vyčnievajúce
medzery alebo zapustenia obkladov), aby štruktúra steny bola vhodná pre
montáž produktu a nemá žiadne slabé miesta.
• Sitká na zachytávanie nečistôt musíte zabudovať, aby ste zabránili nečistotám
vyplaveným z vodovodnej siete. Vyplavené nečistoty môžu ovplyvniť funkciu
sprchy a/alebo môžu viesť k poškodeniu funkčných častí armatúry. Na takto
vzniknuté škody sa záruka firmy Hansgrohe nevzťahuje.
• Výrobok nie je vhodný na použitie v spojení s parným kúpeľom!
Technické údaje
Prevádzkový tlak: max. 0,6 MPa
Doporučený prevádzkový tlak: 0,2 - 0,4 MPa
Skúšobný tlak: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Teplota teplej vody: max. 60°C
Doporučená teplota teplej vody: 42°C
Termická dezinfekcia: max. 70°C / 4 min
Tento produkt sa nesmie používať v spojení s hydraulicky a teplotne riadenými
prietokovými ohrievačmi.
Výrobok je koncipovaný výhradne pre pitnú vodu!
Popis symbolov
Nepoužívať silikón s obsahom kyseliny octovej!
Rozmery (viď strana 39)
Diagram prietoku (viď strana 32)
Príklady montáže (viď strana 32)
Teplá voda
Studená voda
V tejto oblasti je potrebné zosilnenie steny.
Výkon odtoku musí byť vyšší ako 50 l/min.
Odtok
Servisné diely (viď strana 40)
Zvláštne príslušenstvo (nie je súčasťou dodávky)
Predlženie 25 mm #13595000 (viď strana 40)
zarovnávacia sada 1° #95521000 (viď strana 40)
Čistenie (viď strana 35)
Noste ochranné rukavice
Noste ochranné okuliare
Odvápňovač (báza kyseliny citrónovej)
Zabráňte styku s pokožkou a očami. Ak produkt zasiahne oči, dôkladne ich
vypláchnite vodou.
Prírodná morská huba
i
> 50 l/min
Raindrain
Porucha Príčina Pomoc
Vrchná sprcha veľmi netesná - Vrchná sprcha znečistená / zavápnená - Vyčistite / odvápnite vrchnú sprchu (viď strana 36)

13
中文
安装 (参见第页34)
安全技巧
装配时为避免挤压和切割受伤，必须戴上手套。
头顶花洒夹持杆只为夹持头顶花洒而设计，不得让其承载其它物品！
不得让儿童和肢体、精神和/或意识有障碍的成人在不受监管的情况下
使用淋浴系统。受酒精或毒品影响的人员不得使用淋浴系统。
必须避免让身体敏感部位(如眼睛)接触到莲蓬头喷水。必须保持莲蓬
头与人头之间有足够的距离。
本产品只允许作为洗浴、卫生和洁身之用。
安装提示
• 安装前必须检查产品是否受到运输损害。安装后将不认可运输损害或
表面损伤。
• 管道和阀门必须根据通用标准进行安装、冲洗和检查。
• 请遵守当地国家现行的安装规定。
• 由有资格的专业人员进行产品安装时请注意：在所有加固区域中，加
固表面是否平整(无突出的接缝或瓷砖)，墙体结构是否适合产品安装
且未显露出任何缺点。
• 必须安装接污滤网，以免从管网中冲入污物。一旦污物冲入，将会有
碍功能和/或导致阀门功能部件的损坏，由此而产生的各种损害汉斯格
雅公司将不承担责任。
• 本产品并非设计来与蒸气浴连接使用！
技术参数
工作压强： 最大0,6MPa
推荐工作压强： 0,2-0,4MPa
测试压强： 1,6MPa
(1MPa=10bar=147PSI)
热水温度： 最大60°C
推荐热水温度： 42°C
热力消毒: 最大70°C/4分钟
该产品不可与液控和热控即热式热水器连接使用。
该产品专为饮用水设计！
符号说明
请勿使用含有乙酸的硅胶！
大小 (参见第页39)
流量示意图 (参见第页32)
安装示意 (参见第页32)
热水
冷水
该区域需要一个加固边壁。
排水功率必须大于50l/min。
排水口
备用零件 (参见第页40)
选装附件 (不在供货范围内)
加长25mm#13595000(参见第页40)
调平装置1°#95521000(参见第页40)
清洗 (参见第页35)
配戴保护手套
配戴护眼用具
除垢剂 (柠檬酸)
避免眼睛和皮肤接触。如该产品不慎进入眼睛，立即用清水彻底冲洗。
天然海绵
i
> 50 l/min
Raindrain
问题 原因 补救
花洒头严重泄露 - 花洒头脏污/产生钙质垢 - 清洁花洒头/去除钙质垢(参见第页36)

14
Русский
Монтаж (см. стр. 34)
Указания по технике безопасности
Во время монтажа следует надеть перчатки во избежание прищемления и
порезов.
Кронштейн верхнего душа предназначен только для подсоединения верхнего
душа. Запрещается подвешивать на него другие предметы!
Дети, а также взрослые с физическими, умственными и/или сенсорными
недостатками должны пользоваться изделием только под присмотром.
Запрещается пользоваться изделием в состоянии алкогольного или наркоти-
ческого опьянения.
Не допускайте попадания струи воды из разбрызгивателя на чувствительные
части тела (например, на глаза). Разбрызгиватель следует устанавливать на
достаточном расстоянии от тела.
Изделие разрешается использовать только в гигиенических целях: для
принятия ванны и личной гигиены.
Указания по монтажу
• Перед монтажом следует проверить изделие на предмет повреждений при
перевозке. После монтажа претензии о возмещении ущерба за поврежде-
ния при перевозке или повреждения поверхностей не принимаются.
• Трубы и арматура должны быть установлены, промыты и проверены в
соответствии с действующими нормами.
• Необходимо соблюдать требования по монтажу, действующие в соответ-
ствующих странах.
• Во время монтажа изделия квалифицированным персоналом поверхность
крепления должна быть ровной по всей области крепления (не допускайте
выступающих стыков или перекоса облицовочной плитки); для монтажа
изделия следует использовать подходящую стену достаточной прочности.
• Для предотвращения попадания загрязнений из водопроводной сети
необходимо устанавливать грязеуловители. Частицы грязи могут нарушить
работу и/или привести к повреждению функциональных деталей армату-
ры. Компания Hansgrohe не несет ответственности за подобные поврежде-
ния.
• Изделие не предназначено для использования в паровой бане!
Технические данные
Рабочее давление: не более. 0,6 МПа
Рекомендуемое рабочее давление: 0,2 - 0,4 МПа
Давлении: 1,6 МПа
(1 МПа = 10 bar = 147 PSI)
Температура горячей воды: не более. 60°C
Рекомендуемая темп. гор. воды: 42°C
Термическая дезинфекция: не более. 70°C / 4 мин
Применение этой продукции при наличии гидравлических и проточных
нагревателей с тепловой регулировкой не допускается.
Изделие предназначено исключительно для питьевой воды!
Описание символов
Не применяйте силикон, содержащий уксусную кислоту.
Размеры (см. стр. 39)
Схема потока (см. стр. 32)
варианты установки (см. стр. 32)
Теплая вода
Холодная вода
В этой области требуется укрепление стены.
Слив должен иметь производительность более 50 л/мин.
Слив
Κомплеκт (см. стр. 40)
Специальные принадлежности
(не включено в объем поставки!)
Удлинение 25 мм #13595000 (см. стр. 40)
комплект для выравнивания 1° #95521000 (см. стр. 40)
Очистка (см. стр. 35)
Носите защитные перчатки
Носите средства защиты глаз
Средство для удаления извести (на основе лимонной
кислоты)
Избегайте контакта с глазами и кожей. При попадании продукта в глаза,
тщательно промойте их водой.
Губка из натурального волокна
i
> 50 l/min
Raindrain
Неисправность Причина Устранение неисправности
Сильная течь в душевой головке - Душевая головка засорилась / покрылась
известковым налетом
- Почистить душевую головку / удалить известко-
вый налет (см. стр. 36)

15
Suomi
Asennus (katso sivu 34)
Turvallisuusohjeet
Asennuksessa on käytettävä käsineitä puristumien ja viiltojen aiheuttamien
tapaturmien estämiseksi.
Pääsuihkun varsi on tarkoitettu vain kannattamaan pääsuihkua. Sitä ei saa
kuormittaa muilla esineillä!
Lapset ja ruumiillisesti, henkisesti ja/tai aistillisesti rajoittuneet aikuiset eivät saa
käyttää suihkujärjestelmää ilman valvontaa. Alkoholin tai huumeiden vaikutuk-
sessa olevat henkilöt eivät saa käyttää suihkujärjestelmää.
Suihkuveden kontaktia herkkien ruumiinosien (esim. silmien) kanssa on
vältettävä.Suihkun ja vartalon välissä on oltava riittävä väli.
Tuotetta saa käyttää ainoastaan kylpy-, hygienia- ja puhdistustarkoituksiin.
Asennusohjeet
• Ennen asennusta on tarkastettava tuotteen mahdolliset kuljetusvahingot.
Asennuksen jälkeen kuljetus- ja pintavaurioita ei hyväksytä.
• Putket ja hana on asennettava, huuhdeltava ja tarkastettava voimassa olevien
standardien mukaisesti.
• Jokaisessa maassa on noudatettava siellä päteviä asennusohjeita.
• Pätevän ammattihenkilöstön asentaessa tuotetta on otettava huomioon, että
kiinnityspinnan on oltava koko kiinnitysalueelta tasainen (ei korkeita saumoja tai
laattojen yhtymäkohtia), seinän rakenne soveltuu tuotteen asennukseen eikä
siinä ole heikkoja kohtia.
• Likasihdit on asennettava, jotta lian huuhtoutuminen vesijohtoverkosta voidaan
välttää. Huuhtoutuvat likahiukkaset voivat häiritä hanan toimintaa ja/tai
vahingoittaa sen toimintaosia, Hansgrohe ei vastaa tästä aiheutuneista
vahingoista.
• Tuotetta ei ole tarkoitettu käytettäväksi yhdessä höyrykylvyn kanssa!
Tekniset tiedot
Käyttöpaine: maks. 0,6 MPa
Suositeltu käyttöpaine: 0,2 - 0,4 MPa
Koestuspaine: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Kuuman veden lämpötila: maks. 60°C
Kuuman veden suosituslämpötila: 42°C
Lämpödesinfektio: maks. 70°C / 4 min
Tätä tuotetta ei voi käyttää hydraulisesti tai termisesti ohjattujen läpivirtauskuumenti-
mien yhteydessä.
Tuote on suunniteltu käytettäväksi ainoastaan juomaveden kanssa!
Merkin kuvaus
Älä käytä etikkahappopitoista silikonia!
Mitat (katso sivu 39)
Virtausdiagrammi (katso sivu 32)
Asennusesimerkkejä (katso sivu 32)
Lämmin vesi
Kylmä vesi
Tässä kohdassa seinää on vahvistettava
Poisvirtaustehon on oltava enemmän kuin 50l/min.
Veden poisvirtaus
Varaosat (katso sivu 40)
Erityisvaruste (ei kuulu toimitukseen)
Pidennys 25 mm #13595000 (katso sivu 40)
suihkusäädin 1° #95521000 (katso sivu 40)
Puhdistus (katso sivu 35)
Käytä suojakäsineitä
Käytä silmäsuojuksia
Kalkinpoistoaine (sitruunahappopohjainen)
Vältä silmä- ja ihokosketusta. Jos tuotetta pääsee silmiin, huuhtele silmät perusteelli-
sesti vedellä.
Luonnonsieni
i
> 50 l/min
Raindrain
Häiriö Syy Toimenpide
Pääsuihku erittäin epätiivis - Pääsuihku likaantunut /kalkkeutunut - Pääsuihkun puhdistus / kalkinpoisto (katso sivu 36)

16
Svenska
Montering (se sidan 34)
Säkerhetsanvisningar
Handskar ska bäras under monteringsarbetet så att man kan undvika kläm- och
skärskador.
Armen som håller huvudduschen är bara konstruerad för detta; den får inte
belastas med andra föremål!
Barn samt vuxna med fysiska, psykiska eller sensoriska funktionshinder får inte
använda produkten ensamma. Personer som är påverkade av alkohol- eller
droger får inte använda produkten.
Undvik att rikta duschstrålarna mot känsliga kroppsdelar (t. ex. ögonen. Det
måste finnas ett tillräckligt stort avstånd mellan duschen och kroppen.
Produkten får bara användas till kroppshygien med bad och dusch.
Monteringsanvisningar
• Det måste undersökas om produkten har transportskador innan den monteras.
Efter monteringen accepteras inga transport- eller ytskiktskador.
• Ledningarna och blandaren måste monteras, spolas igenom och kontrolleras
enligt de gällande normerna.
• De installationsriktlinjer som gäller i länderna ska följas.
• När kvalificerad fackpersonal monterar produkten är det viktigt att fästytan är
plan över hela fastsättningsområdet (inga fogar som sticker ut eller kakelförskjut-
ning) och att väggstrukturen är lämplig för en montering av produkten och inte
har några svaga punkter.
• Smutsfiltren måste monteras så att inte smuts från ledningsnätet kan tränga in.
Smuts som spolas in kan påverka funktionen och/eller leda till skador på
funktionsdelar i armaturen. Hansgrohe frånsäger sig allt ansvar för skador som
kan härledas till detta.
• Produkten är inte avsedd att användas tillsammans med ett ångbad!
Tekniska data
Driftstryck: max. 0,6 MPa
Rek. driftstryck: 0,2 - 0,4 MPa
Tryck vid provtryckning: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Varmvattentemperatur: max. 60°C
Rek. varmvattentemp.: 42°C
Termisk desinfektion: max. 70°C / 4 min
Denna produkt kan inte användas tillsammans med hydrauliskt och termiskt styrda
varmvattenberedare.
Produkten är enbart avsedd för dricksvatten!
Symbolförklaring
Använd inte silikon som innehåller ättiksyra!
Måtten (se sidan 39)
Flödesschema (se sidan 32)
Monteringsexempel (se sidan 32)
Varmvatten
Kallvatten
Šioje zonoje būtinas sienos sutvirtinimas
Avloppet måste klara mer än 50 l/min.
Avlopp
Reservdelar (se sidan 40)
Specialtillbehör (medföljer ej leveransen)
Förlängning 25 mm #13595000 (se sidan 40)
Utjämningsset 1° #95521000 (se sidan 40)
Rengöring (se sidan 35)
Bär skyddshandskar
Bär ögonskydd
Avkalkare (citronsyrabas)
Undvik ögon- och hudkontakt. Skulle produkten hamna i ögonen så spola ur dem
grundligt med vatten.
Natursvamp
i
> 50 l/min
Raindrain
Störning Orsak Åtgärd
Duschmunstycket mycket otätt - Duschmunstycket smutsigt/förkalkat - Rengör/avkalka duschmunstycket (se sidan 36)

17
Lietuviškai
Montavimas (žr. psl. 34)
Saugumo technikos nurodymai
Apsaugai nuo užspaudimo ir įsipjovimo montavimo metu mūvėkite pirštines.
Dušo laikiklis skirtas tik dušo galvutei laikyti, todėl neturi būti apkraunamas
kitokiais daiktais!
Gaminiu draudžiama naudotis vaikams, taip pat suaugusiems su fizine, dvasine
negale ir (arba) sensorikos sutrikimais. Gaminių taip pat draudžiama naudotis
asmenims, apsvaigusiems nuo alkoholio arba narkotikų.
Būtina vengti dušo vandens srovės kontakto su jautriomis kūno vietomis (pvz.,
akimis). Todėl būtina laikytis tinkamu atstumu nuo dušo.
Gaminys turi būti naudojamas tik maudymuisi, kūno higienai ir švarai palaikyti.
Montavimo instrukcija
• Prieš montuojant būtina patikrinti, ar gaminys nebuvo pažeistas transportavimo
metu. Sumontavus pretenzijos dėl transportavimo ir paviršiaus pažeidimų
nepriimamos.
• Vamzdžiai ir sujungimai turi būti montuojami, plaunami ir tikrinami pagal
galiojančias normas.
• Laikykitės atitinkamoje šalyje galiojančių direktyvų dėl įrengimo.
• Atlikdami montavimo darbus, kvalifikuoti darbuotojai turi atkreipti dėmesį, kad
pritvirtinimo plokštuma būtų lygi (be išsikišusių siūlių ar perkreiptų plytelių), sienų
konstrukcija tiktų gaminiui montuoti ir neturėtų jokių trūkumų.
• Turu būti įmontuoti tinkliniai filtrai:, jie apsaugo nuo kietųjų dalelių, kurios gali
patekti iš vandentiekio. Kietosios dalelės gali sutrikdyti santechnikos jungčių
darbą ir (arba) pakenkti jų funkcinėms dalims. „Hansgrohe“ neatsako už
gedimus dėl neįmontuoto filtro.
• Gaminis netinkamas naudoti garo pirtyje!
Techniniai duomenys
Darbinis slėgis: ne daugiau kaip 0,6 MPa
Rekomenduojamas slėgis: 0,2 - 0,4 MPa
Bandomasis slėgis: 1,6 MPa
(1 MPa = 10 barų = 147 PSI)
Karšto vandens temperatūra: ne daugiau kaip 60°C
Rekomenduojama karšto vandens temperatūra: 42°C
Terminis dezinfekavimas: ne daugiau kaip 70°C / 4 min
Šio produkto negalima naudoti kartu su hidrauliškai ir termiškai valdomu tekančio
vandens šildytuvu.
Produktas skirtas tik geriamajam vandeniui!
Simbolio aprašymas
Nenaudokite silikono, kurio sudėtyje yra acto rūgšties!
Išmatavimai (žr. psl. 39)
Pralaidumo diagrama (žr. psl. 32)
Montavimo pavyzdžiai (žr. psl. 32)
Šiltas vanduo
Šaltas vanduo
Šioje zonoje būtinas sienos sutvirtinimas
Nutekėjimo našumas turi būti ne mažesnis 50 l/min
Nutekėjimas
Atsarginės dalys (žr. psl. 40)
Specialūs priedai (nėra pridedama)
Ilgiklis 25 mm #13595000 (žr. psl. 40)
lygio reguliatorius 1° #95521000 (žr. psl. 40)
Valymas (žr. psl. 35)
Mūvėkite apsaugines pirštines
Dėvėkite akių apsaugines priemones
Kalkių valiklis (citrinos rūgšties pagrindu)
Venkite, kad produkto nepatektų į akis ir ant odos. Patekus į akis, jas kruopščiai
nuplaukite vandeniu.
Natūrali kempinė
i
> 50 l/min
Raindrain
Gedimas Priežastis Priemonė
Labai nesandari dušo galva - Užsiteršusi / užkalkėjusi dušo galva - Išvalykite dušo galvą / pašalinkite iš jos kalkių
nuosėdas (žr. psl. 36)

18
Hrvatski
Sastavljanje (pogledaj stranicu 34)
Sigurnosne upute
Prilikom montaže se radi sprječavanja prignječenja i posjekotina moraju nositi
rukavice.
Nosač tuša iznad glave je dimenzioniran samo za držanje danog tuša i ne
smije se opterećivati drugim predmetima!
Djeca, kao i tjelesno, mentalno i/ili senzorno hendikepirane odrasle osobe ne
smiju se koristiti proizvodom bez nadzora. Osobe koje su pod utjecajem
alkohola ili droga ne smiju se koristiti proizvodom.
Mora se izbjegavati kontakt mlaza iz tuša s osjetljivim dijelovima tijela (npr.
očima). Tijelo korisnika mora biti dovoljno udaljeno od tuša.
Proizvod se smije primjenjivati samo za kupanje, tuširanje i osobnu higijenu.
Upute za montažu
• Prije montaže mora se provjeriti je li proizvod oštećen prilikom transporta.
Nakon ugradnje se ne priznaju nikakve reklamacije koje se odnose na
površinska i transportna oštećenja.
• Cijevi i armatura moraju biti postavljeni, isprani i testirani prema važećim
normama.
• Obvezno se moraju uvažiti propisi o instalacijama koji vrijede u dotičnoj zemlji.
• Kada proizvod montira kvalificirano stručno osoblje treba paziti da čitava
površina na koju se učvršćuje bude ravna (bez istaknutih fuga ili krivljenja
pločica), da je zidna konstrukcija primjerena montaži proizvoda te da nema
slabih mjesta.
• Obvezno postavite mrežice za hvatanje prljavštine kako biste izbjegli prodira-
nje onečišćenja iz vodovoda. Prljavština može dovesti do djelomičnog ili
potpunog oštećenja dijelova armature. Za eventualna oštećenja uzrokovana
prljavštinom proizvođač Hansgrohe ne preuzima nikakvu odgovornost.
• Proizvod nije predviđen za primjenu u parnim kupaonicama!
Tehnički podatci
Najveći dopušteni tlak: tlak 0,6 MPa
Preporučeni tlak: 0,2 - 0,4 MPa
Probni tlak: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura vruće vode: tlak 60°C
Preporućena temperatura vruće vode: 42°C
Termička dezinfekcija: tlak 70°C / 4 min
Ovaj proizvod se ne može rabiti uz hidraulički i termički regulirane protočne
bojlere.
Proizvod je koncipiran isključivo za pitku vodu!
Opis simbola
Nemojte koristiti silikon koji sadrži octenu kiselinu!
Mjere (pogledaj stranicu 39)
Dijagram protoka (pogledaj stranicu 32)
Primjeri instalacija (pogledaj stranicu 32)
Topla voda
Hladna voda
U ovom je području potrebno ojačanje zida.
Protok vode mora biti veći od 50 l/min.
Odvod
Rezervni djelovi (pogledaj stranicu 40)
Posebni pribor (Nije sadržano u isporuci!)
Produljenje 25 mm #13595000 (pogledaj stranicu 40)
komplet za podešavanje 1° #95521000 (pogledaj stranicu 40)
Čišćenje (pogledaj stranicu 35)
Nosite zaštitne rukavice
Nosite zaštitne naočale
Sredstvo za uklanjanje kamenca (na bazi limunske
kiseline)
Izbjegavajte kontakt s očima i kožom. U slučaju kontakta s očima, temeljito isperite
s dosta vode.
prirodna spužva
i
> 50 l/min
Raindrain
Greška Uzrok Otklanjanje
Tuš iznad glave jako propušta - Tuš iznad glave je onečišćen / ima naslaga
kamenca
- Očistite odnosno uklonite kamenac s tuša iznad
glave (pogledaj stranicu 36)

19
Türkçe
Montajı (bakınız sayfa 34)
Güvenlik uyarıları
Montaj esnasında ezilme ve kesilme gibi yaralanmaları önlemek için eldiven
kullanılmalıdır.
Başlıklı püskürtücü kolu yalnızca başlıklı püskürtücünün tutulması için tasarlan-
mıştır, başka nesnelerle üzerine yük bindirilmemelidirn!
Bedensel, ruhsal ve/veya sensörik engelli çocuk ve yetişkinler gözetimsiz olarak
duş sistemini kullanmamalıdırlar. Alkol veya uyuşturucu etkisinde olanlar duş
sistemini kullanmamalıdır.
Püskürtme başlıklarının hassas organlara teması (örn. gözler) önlenmelidir.
Püskürtücü ile beden arasında yeterli mesafe bırakılmalıdır.
Ürün yalnızca banyo, hijyen ve beden temizliği amaçları doğrultusunda
kullanılabilir.
Montaj açıklamaları
• Montaj işleminden önce ürün nakliye hasarları yönünden kontrol edilmelidir.
Montaj işleminden sonra nakliye veya yüzey hasarları için sorumluluk üstlenil-
memektedir.
• Boruların ve armatürün montajı, yıkanması ve kontrolü geçerli normlara göre
yapılmalıdır.
• Ülkelerde geçerli kurulum yönetmeliklerine riayet edilmelidir.
• Ürünün yetkili uzman personel tarafından montajı yapılırken, sabitleme
yüzeyinin sabitleme planının tüm alanında bulunduğuna (derz veya fayans
kayması olmamalıdır), duvar yapısının ürünün montajı için uygun olduğuna ve
zayıf noktaları bulunmadığına dikkat edilmelidir.
• Şebeke borusunda kir oluşumunu önlemek için kir toplama eleklerinin takılması
gereklidir. Kirlenmeler işlevi olumsuz etkileyebilir ve/veya armatürün işlev parça-
larında hasarlara yol açabilir. Hansgrohe, bundan dolayı kaynaklanabilecek
hasarlara karşı sorumluluk üstlenmez.
• Ürün bir buhar banyosu ile bağlantılı olarak kullanım için öngörülmemiştir!
Teknik bilgiler
İşletme basıncı: azami 0,6 MPa
Tavsiye edilen işletme basıncı: 0,2 - 0,4 MPa
Kontrol basıncı: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Sıcak su sıcaklığı: azami 60°C
Tavsiye edilen su ısısı: 42°C
Termik dezenfeksiyon: azami 70°C / 4 dak
Bu ürün hidrolik ve termik kumandalı akış ısıtıcılarıyla bağlantılı olarak kullanılma-
malıdır.
Ürün sadece şebeke suyu için tasarlanmıştır!
Simge açıklaması
Asetik asit içeren silikon kullanmayın!
Ölçüleri (bakınız sayfa 39)
Akış diyagramı (bakınız sayfa 32)
Montaj Örneği (bakınız sayfa 32)
Sıcak su
Soğuk su
Bu alanda duvarın kalınlaştırılması gereklidir.
Akış kapasitesi 50 l/dak üzerinde olmalıdır.
Akış
Yedek Parçalar (bakınız sayfa 40)
Özel aksesuarlar (Teslimat kapsamına dahil değildir)
Uzatma 25 mm #13595000 (bakınız sayfa 40)
tesfiye ayarlı 1° #95521000 (bakınız sayfa 40)
Temizleme (bakınız sayfa 35)
Koruyucu eldiven kullanın
Göz koruyucu kullanın
Kireç giderici (Limon asidi temeli)
Gözlere ve cilde temasından kaçının. Eğer ürün gözlere bulaşırsa, gözlerinizi su ile
iyice yıkayın.
Doğal Sünger
i
> 50 l/min
Raindrain
arıza sebep yardım
Yağış duş başlığı çok sızdırıyor - Yağış duş başlığı kirli / kireçli - Yağış duş başlığını temizleyin / kirecini temizleyin
(bakınız sayfa 36)

20
Română
Montare (vezi pag. 34)
Instrucţiuni de siguranţă
La montare utilizaţi mănuşi pentru evitarea contuziunilor şi tăierii mâinilor.
Braţul parei de duş este destinat doar pentru a susţine para, acesta nu poate fi
prevăzut cu alte obiecte.
Copiii şi adulţii cu dizabilităţi corporale, mintale şi senzoriale nu pot utiliza
sistemul de duş nesupravegheaţi. De asemenea este interzisă utilizarea
sistemului de duş de către persoane, care se află sub influenţa alcoolului sau a
drogurilor.
Evitaţi contactul jetului de apă cu părţile de corp sensibile (de ex. ochii). Ţineţi
duşul la o distanţă corespunzătoare de corp.
Produsul poate fi utilizat doar pentru spălarea, menţinerea igienei şi curăţarea
corpului.
Instrucţiuni de montare
• Înainte de instalare verificaţi, dacă produsul prezintă deteriorări de transport.
După instalare garanţia nu acoperă deteriorările de transport şi cele de
suprafaţă.
• Conductele şi bateriile trebuie montate, spălate şi verificate conform normelor
în vigoare.
• Respectaţi reglementările referitoare la instalare valabile în ţara respectivă.
• La montarea produsului de către un personal calificat se va avea grijă ca
suprafaţa de fixare să fie plană pe toată aria de fixare (fără proeminenţe ale
rosturilor sau îmbinări între plăcile de faianţă) şi ca structura peretelui să fie
corespunzătoare pentru fixarea produsului, să nu prezinte locuri cu rezistenţă
redusă.
• Sitele pentru reţinerea impurităţilor trebuie montate pentru evitarea pătrunderii
impurităţilor din reţeaua de alimentare. Impurităţile pătrunse pot influenţa
funcţionarea şi/sau pot provoca deteriorarea părţilor funcţionale ale armături-
lor. Garanţia Hansgrohe nu acoperă aceste daune.
• Produsul nu este prevăzut pentru a fi folosit în combinaţie cu o baie de aburi!
Date tehnice
Presiune de funcţionare: max. 0,6 MPa
Presiune de funcţionare recomandată: 0,2 - 0,4 MPa
Presiune de verificare: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura apei calde: max. 60°C
Temperatura recomandată a apei calde: 42°C
Dezinfecţie termică: max. 70°C / 4 min
Acest produs nu poate fi utilizat în combinaţie cu boilere cu flux continuu hidraulice
sau comandate termic.
Produsul este destinat exclusiv pentru apă potabilă.
Descrierea simbolurilor
Nu utilizaţi silicon cu conţinut de acid acetic!
Dimensiuni (vezi pag. 39)
Diagrama de debit (vezi pag. 32)
Exemple de montare (vezi pag. 32)
Apă caldă
Apă rece
În această zonă este nevoie de întărirea peretelui.
Capacitatea de evacuare trebuie să fie mai mare de 50 l/min.
Deversor
Piese de schimb (vezi pag. 40)
Accesorii opţionale (nu este inclus în setul livrat)
Prelungitor 25 mm #13595000 (vezi pag. 40)
Set sortimente 1° #95521000 (vezi pag. 40)
Curăţare (vezi pag. 35)
Purtaţi mănuşi de protecţie
Purtaţi ochelari de protecţie
Decalcifiant (bază de acid citric)
Evitaţi contactul cu ochii şi cu pielea. În cazul în care produsul ajunge în contact cu
ochii, clătiţi bine cu apă.
Burete natural
i
> 50 l/min
Raindrain
Deranjament Cauza Măsuri de remediere
Capul de duș prezintă scurgeri masive - Capul de duș este înfundat / calcifiat - Curăţaţi / decalcifiaţi capul de duș (vezi pag. 36)
