Hans Grohe 15720 Series User manual

Metropol S/Metris S/Talis S
Sportive
15721XXX
Metropol/Metris/
Metropol E/Metris E/Talis E
15720XXX
Montageanleitung
PuraVida
15771XXX



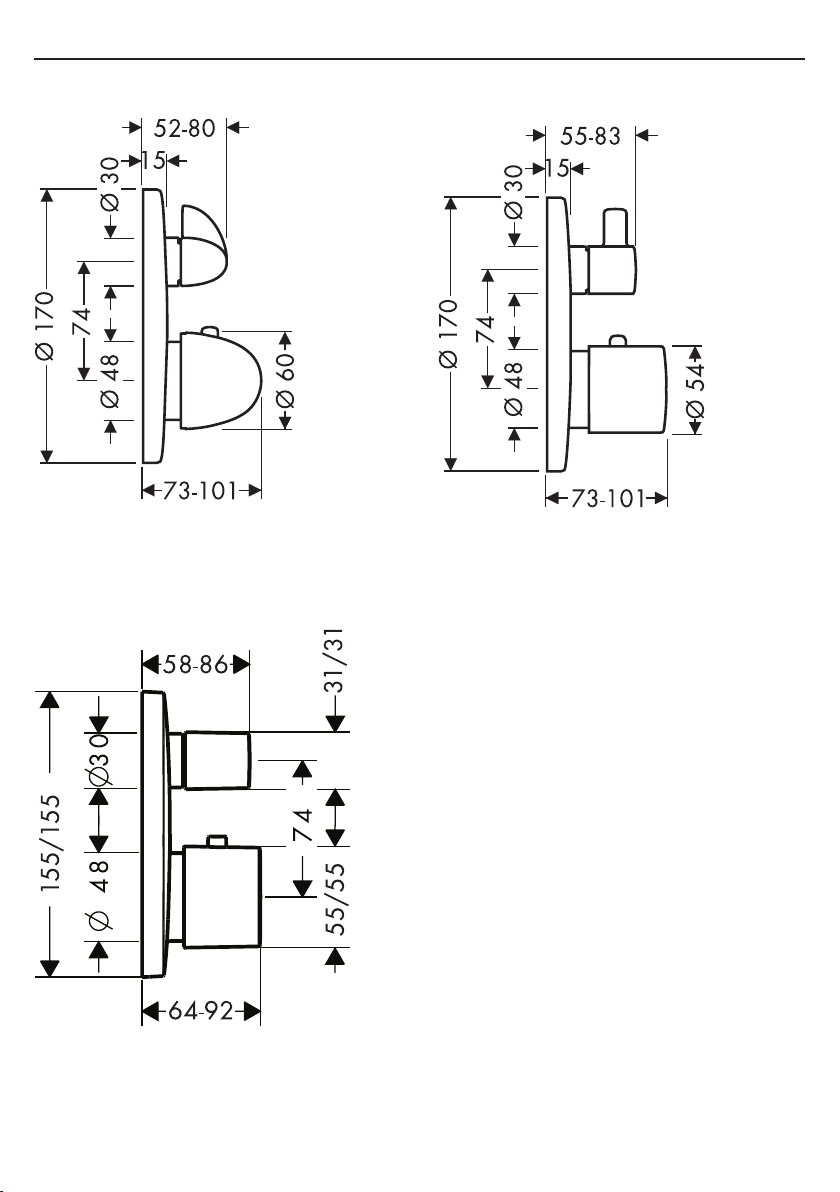

15720XXX 15721XXX
15771XXX


6
3
21
20
8
29x3
48x3
17
7
9
1
13
13.1
23x2
4
10
16
12
14
15
25x2
29x2,5
23
21
20
2
11
5
PA-IX DVGW SVGW ACS WRAS MCA KIWA
1570XXX 9062/IAA X X X X
1571XXX 9062/IAA X X X
15771000
Prüfzeichen / Classication acoustique et débit / Test certicate / Segno di verica /
Marca de vericación / Keurmerk / Godkendelse / Marca de controlo / Znak jakości /
zkušební značka / Osvedčenie o skúške / 检验标记 / Знак технического контроля / Vizsgajel /
Koestusmerkki / Testsigill / Bandymo pažyma / Oznaka testiranja / Kontrol işareti /
Certicat de testare / Σήμα ελέγχου /
Prüfzeichen

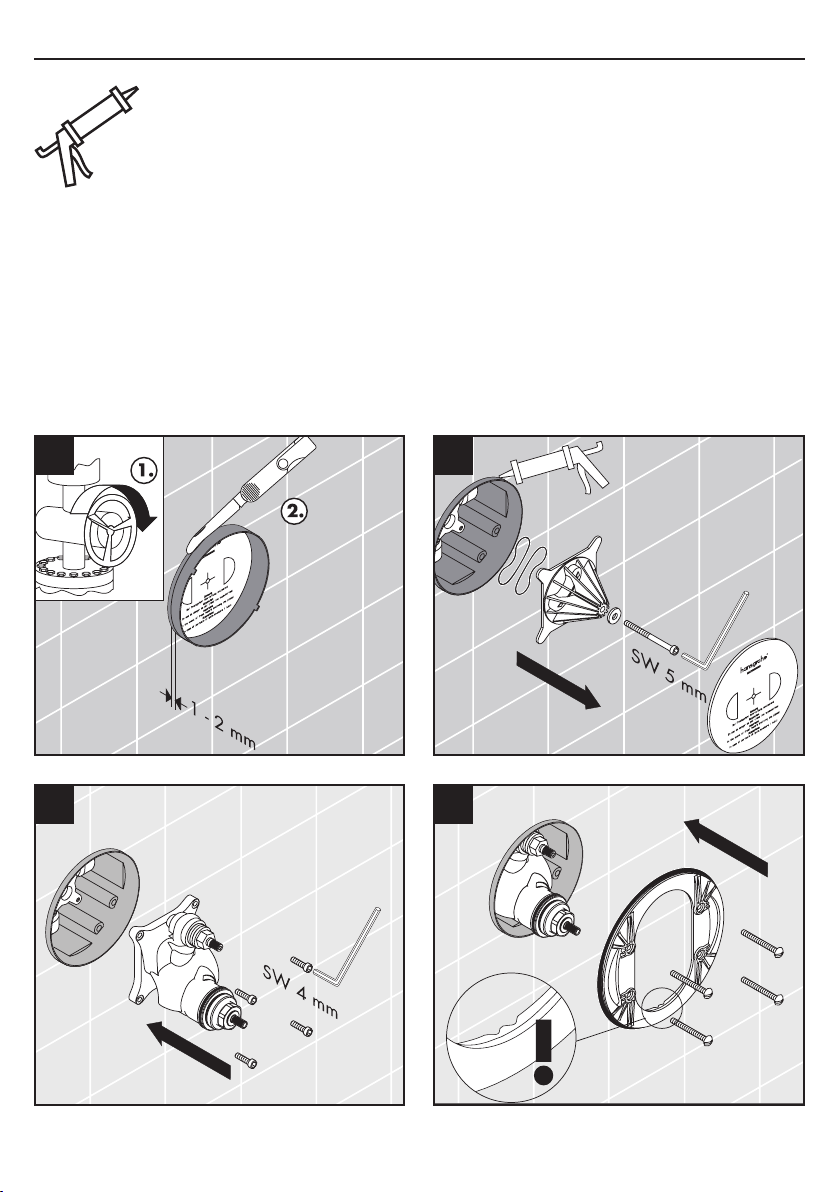

*Silikon (essigsäurefrei)
Dank der Safety Function lässt sich die
gewünschte Höchsttemperatur von z. B.
max. 42 °C voreinstellen.
Einjustieren
έΎΒΘΧ΍ ΓΩΎϬη
*
ϥϮϜϴϠϴγ)ϚϴϠΨϟ΍ ξϤΣ Ϧϣ ϲϟΎΧ!(
Γέ΍ήΤϟ΍ ΔΟέΪϟ ϰμϗϷ΍ ΪΤϠϟ ϖΒδϣ ςΒο ˯΍ήΟ· ϦϜϤϳ
ϰμϗ΃ ΪΤΑ ϝΎΜϤϟ΍ ϞϴΒγ ϰϠϋ ˬΔΑϮϏήϤϟ΍42 °Δϔϴχϭ ϞπϔΑ
ϥΎϣϷ΍.
ςΒπϟ΍
/ Preskusni znak / Kontrollsertikaat /
Pārbaudes zīme / Ispitni znak / Prøvemerke / Контролен знак / Shenja e kontrollit
18
19
22
30x5
48x5
16x2


1 
 
*Silikon (essigsäurefrei!)
*Silicone (sans acide acétique!)
*Silicone (free from acetic acid!)
*Silicone (esente da acido acetico!)
*Silicona (¡libre de ácido acético!)
*Silicone (azijnzuurvrij!)
*Silikone (eddikesyre-fri)
*Silicone (sem ácido acético)
*Silikon (neutralny)
*Silikon (bez kyseliny octové!)
*Silikon (bez kyseliny octovej!)
*硅胶（不含醋酸）
*Силикон (не содержит уксусной кислоты!)
*Szilikon (ecetsavmentes!)
*Silikoni (etikkahappovapaa!)
*Silikon (fri från ättiksyra!)
*Silikonas (be acto rūgšties!)
*Silikon (ne sadrži kiseline)
*Silikon (asetik asit içermeyen)
*Silicon (fără acid acetic!)
*Σιλικόνη (δίχως οξικό οξύ!)
Prüfzeichen
*Silikon (essigsäurefrei)
Dank der Safety Function lässt sich die
gewünschte Höchsttemperatur von z. B.
max. 42 °C voreinstellen.
Einjustieren
έΎΒΘΧ΍ ΓΩΎϬη
*
ϥϮϜϴϠϴγ)ϚϴϠΨϟ΍ ξϤΣ Ϧϣ ϲϟΎΧ!(
Γέ΍ήΤϟ΍ ΔΟέΪϟ ϰμϗϷ΍ ΪΤϠϟ ϖΒδϣ ςΒο ˯΍ήΟ· ϦϜϤϳ
ϰμϗ΃ ΪΤΑ ϝΎΜϤϟ΍ ϞϴΒγ ϰϠϋ ˬΔΑϮϏήϤϟ΍42 °Δϔϴχϭ ϞπϔΑ
ϥΎϣϷ΍.
ςΒπϟ΍
*Silikon (brez ocetne kisline)
*Silikoon (äädikhappeta!)
*Silikons (etiķskābi nesaturošs!)
*Silikon (ne sadrži sirćetnu kiselinu!)
*Silikon (uten eddiksyre)
*Силикон (без оцетна киселина!)
*Silikon (pa acid uthulle!)

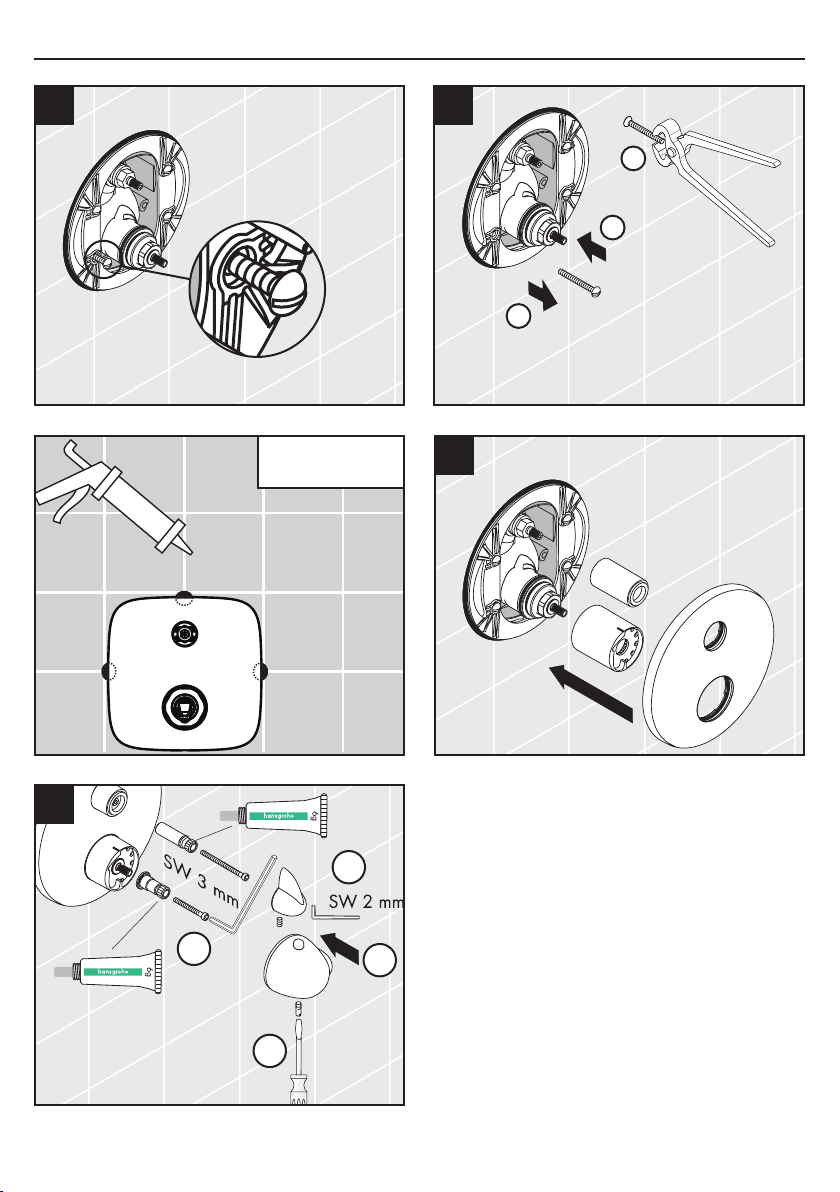

5
5 6
!1.
.
.
7
8
1.
.
.
.
PuraVida
15771XXX

6
Achtung! Die Armatur muss nach den gültigen Normen
montiert, gespült und geprüft werden.
Einjustieren
Eine Korrektur ist erforderlich, wenn die an der
Entnahmestelle gemessene Temperatur von der am
Thermostat eingestellten Temperatur abweicht. Dabei ist
folgendes zu beachten:
Skalengri drehen, bis an der Entnahmestelle Wasser mit
38 C austritt. Grischraube lösen, Gri zurückziehen
und bis Stellung 38 C drehen. Griff aufstecken und
Grischraube festziehen (siehe Seite 65).
Temperaturbegrenzung
Der Temperaturbereich wird durch die Sicherheitssperre
auf 38 C begrenzt (Verbrühschutz).
Wird eine höhere Temperatur gewünscht, so kann durch
Eindrücken des Sicherheitsknopfes die 38 C Sperre
überschritten werden.
Safety Function
Dank der Safety Function lässt sich die gewünschte
Höchsttemperatur von z. B. max. 42 C voreinstellen.(siehe
Seite 64)
Technische Daten
Betriebsdruck: max. 1 MPa
Empfohlener Betriebsdruck: 0,1 - 0,5 MPa
Prüfdruck: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Heißwassertemperatur: max. 80° C
Empfohlene Heißwassertemperatur: 65° C
Durchussleistung bei 0,3 MPa ca. 26 l/min
Wartung
Thermostate bedürfen keiner besonderen Wartung.
Rückflussverhinderer müssen gemäß DIN EN 1717
regelmäßig in Übereinstimmung mit nationalen oder
regionalen Bestimmungen auf ihre Funktion geprüft werden
(mindestens einmal jährlich).
Überprüfen Sie bei dieser Gelegenheit auch die
Schmutzfänger, welche sich auf der MTC-Regeleinheit
(1.1) benden. Nach Montage der MTC-Regeleinheit
(1) unbedingt die Auslauftemperatur überprüfen, wie
unter Punkt “Einjustieren” beschrieben. Überprüfen
Sie unbedingt zuvor, ob die Warmwasserversorgung
eingeschaltet ist und die max. Warmwassertemperatur an
der Zapfstelle anliegt.
Um die Leichtgängigkeit der Regeleinheit zu gewährleisten,
sollte der Thermostat von Zeit zu Zeit auf ganz warm und
ganz kalt gestellt werden.
Serviceteile (siehe Seite 3)
Thermostatgri 36391XXX
Thermostatgri 38391XXX
Thermostatgri PuraVida 11791XXX
Gri 96449XXX
Gri 96421XXX
Gri PuraVida 95356000
Rosette Ø 170 mm 96550XXX
Rosette PuraVida 95275000
Hülse 96439XXX
Hülse 96446XXX
Trägerschrauben 96454000
Trägerrosette Ø 170 mm 96447000
Trägerrosette Ø 150 mm 98793000
Temperatur Regeleinheit 94282000
Schalldämpfer 94073000
Rückussverhinderer 94074000
Absperreinheit inkl. Umsteller 96509000
Verlängerung 25 mm 13595000
Verlängerung 22 mm 13596XXX
Verlängerung 22 mm PuraVida 15597000
Griadapter 96451000
Griadapter 96435000
Schraube M5x20 96525000
Dichtungsset 95037000
XXX = Farbcodierung
000 chrom
090 chrom/gold-optik
400 weiß/chrom
880 edelmatt
1�
2�
3�
4�
5�
6�
7�
8�
9�
10�
11�
12�
13�
14�
15�
16�
17�
18�
19�
20�
21�
22�
23�
Deutsch

7
Störung Ursache Abhilfe
Wenig Wasser - Versorgungsdruck nicht
ausreichend
- Schmutzfangsieb der Regeleinheit
verschmutzt
- Siebdichtung der Brause
verschmutzt
- Leitungsdruck prüfen
- Schmutzfangsiebe reinigen
- Siebdichtung zwischen Brause und
Schlauch reinigen
Kreuzuss, warmes Wasser wird
bei geschlossener Armatur in die
Kaltwasserleitung gedrückt oder
umgekehrt
- Rückussverhinderer verschmutzt /
defekt
- Rückussverhinderer reinigen ggf.
austauschen
Auslauftemperatur stimmt nicht
mit der eingestellten Temperatur
überein
- Thermostat wurde nicht justiert
- Zu niedere Warmwassertemperatur
- Thermostat justieren
- Warmwassertemperatur erhöhen
auf 42 C bis 65 C
Temperaturregelung nicht möglich - Temperaturregeleinheit verschmutzt
oder verkalkt
- Bei Neuinstallation Grundkörper
falsch angeschlossen (Soll: kalt
rechts, warm links) oder 180
verdreht eingebaut
- Temperaturregeleinheit reinigen
ggf. austauschen
- Funktionsblock um 180 verdreht
einbauen
Druckknopf der Sicherheitssperre
ohne Funktion
- Feder defekt
- Druckknopf verkalkt
- Feder bzw. Druckknopf reinigen u.
leicht fetten, ggf. austauschen
Umsteller schwergängig - Kartusche defekt - Feder bzw. Druckknopf reinigen,
ggf. austauschen
Umsteller undicht - Schmutz oder Ablagerungen auf
dem Dichtsitz
- Dichtsitz reinigen oder Umsteller
austauschen
Deutsch

8
Attention: La robinetterie doit être installée, rincée et
contrôlée conformément aux normes valables.
Réglage
Une correction est nécessaire, lorsque la température
mesurée au point de vidange dière de la température de
réglage du thermostat. Dans ce cas, faites la démarche
suivante:
Tourner la poignée thermostatique jusqu’à ce que vous
obteniez une température de 38 C au point de vidange.
Dévisser la vis de la poignée, tourner la poignée jusqu’à
la marque de 38 C, remetter la poignée et vissez la vis
de la poignée (voir page 65).
Limitation de température
La plage de température est limitée à 38 C par le verrou
de sécurité. Quand on désire une température supérieure,
on peut dépasser 38 C en appuyant sur le bouton de
sécurité.
Safety Function
Grâce à la fonction Safety, il est possible de prérégler
la température maximale par exemple max. 42 C
souhaitée.(voir pages 64)
Informations techniques
Pression de service autorisée: max. 1 MPa
Pression de service conseillée: 0,1 - 0,5 MPa
Pression maximum de contrôle: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Température max. d’eau chaude: max. 80° C
Température recommandée: 65° C
Débit à 0,3 MPa ca. 26 l/min
Entretien
Les thermostats n´ont pas besoin d´un entretien spécial.
Les clapets anti-retour doivent être examinés régulièrement
conformément à la norme EN 1717 ou conformément aux
dispositions nationales ou régionales quant à leur fonction
(au moins une fois par an).
Contrôler par la même occasion les ltres qui se trouvent
sur la cartouche thermostatique MTC (1.1). Après
le montage de la cartouche thermostatique MTC (1)
vérifier obligatoirement la température au point de
vidange, comme il est décrit pour le réglage. Vérifier
absolument auparavant si l´alimentation d´eau chaude
et la température maximale se trouvant au point de
vidange.
Pour assurer le mouvement facile de l´élément
thermostatique, le thermostat devrait être placé de temps
en temps en position très chaude et très froide.
Pièces détachées (voir pages 3)
poignée thermostatique 36391XXX
poignée thermostatique 38391XXX
poignée thermostatique PuraVida 11791XXX
poignée 96449XXX
poignée 96421XXX
poignée PuraVida 95356000
rosace Ø 170 mm 96550XXX
rosace PuraVida 95275000
douille 96439XXX
douille 96446XXX
vis du support 96454000
support de rosace Ø 170 mm 96447000
support de rosace Ø 150 mm 98793000
cartouche thermostatique 94282000
silencieux 94073000
non return valve 94074000
mécanisme inverseur/arrêt 96509000
jeu de rallonge 25 mm 13595000
jeu de rallonge 22 mm 13596XXX
jeu de rallonge 22 mm PuraVida 15597000
adapteur pour poignée 96451000
adapteur pour poignée 96435000
vis M5x20 96525000
set de joint plat 95037000
XXX = Couleurs
000 chromé
090 chromé/or l’optique
400 white/chrome plated
880 chromé mat
1�
2�
3�
4�
5�
6�
7�
8�
9�
10�
11�
12�
13�
14�
15�
16�
17�
18�
19�
20�
21�
22�
23�
Français


Dysfonctionnement Origine Solution
Pas assez d´eau - Pression d´alimentation insusante
- Filtre de l´élément thermostatique
encrassé
- Joint-ltre de douchette encrassé
- Contrôler la pression
- Nettoyer les ltres
- Nettoyer le joint-ltre entre la
douchette et le exible
Circulation opposée, l´eau chaude
est comprimée dans l´arrivée
d´eau froide et vice versa avec
robinet fermé
- Clapet anti-retour encrassé ou
défectueux
- Nettoyer le clapet anti-retour ou le
changer éventuellement
La température à la sortie ne
correspond pas à la température
de réglage
- Le thermostat n´a pas été réglé
- Température d'eau chaude trop
basse, pas d´eau froide
- Régler le thermostat
- Augmenter la température d´eau
chaude entre 42 C et 65 C
Le réglage de la température n´est
pas possible
- L´élément thermostatique est
encrassé ou entartré
- La pièce de base a une
alimentation inversée (l´eau froide
doit être à droite et l´eau chaude
à gauche) ou elle est montée à
l´envers
- Nettoyer l´élément thermostatique
ou le changez éventuellement
- Montez le bloc de fonction à 180
Bouton à pression du verrouillage
de sécurité défectueux
- Ressort défectueux
- Bouton à pression entartré
- Nettoyer le ressort ou bien le
bouton à pression, le changer
éventuellement
Fonctionnement de l´inverseur
dicile
- Cartouche défectueuse - Nettoyer le ressort ou bien le
bouton à pression, le changer
éventuellement
L´inverseur n´est pas étanche - Encrassement ou dépôt sur le siège
du joint
- Nettoyez le siège ou changez
éventuellement l´inverseur
Français

10
Important! The tting must be installed, ushed and
tested after the valid norms.
Adjustment
Correction is necessary if the temperature measured at the
take o point diers from the temperature set on the scale.
To adjust temperature proceed as follows: Turn the setting
knob until water at a temperature of 38 C comes out of the
outlet. Loosen screw of setting knob. Remove setting knob
and turn to the 38 C position. Attach setting knob again
and tighten the screw (please see page 65).
Temperature limitation
The temperature is limited by the safety check to 38 C
(100 F). If a higher temperature is required, it is possible to
override the safety stop by depressing the safety button.
Safety Function
The desired maximum temperature for example max.
42 C can be pre-set thanks to the safety function.(see
page 64)
Technical Data
Operating pressure: max. 1 MPa
Recommended operating pressure: 0,1 - 0,5 MPa
Test pressure: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Hot water temperature: max. 80° C
Recommended hot water temp.: 65° C
Rate of ow by 0,3 MPa: ca. 26 l/min
Maintenance
There is no special maintenance for thermostats.
The non return valves must be checked regularly according
to DIN EN 1717 in accordance with national or regional
regulations (at least once a year).
At this time, please also check the lter (1.1) situated
on the MTC-ther-moelement (1). After assembling the
MTC-thermo-element, it is necessary to check the water
temperature at the take o point as described under the
headline „adjustment“. Before the adjustment, please
check, if the warm water supply is activated and the
maximum temperature of the warm water is available at
the take o point.
To guarantee the smooth running of the thermostat, it is
necessary from time to time to turn the thermostat from
total hot to total cold.
Spare parts (see page 3)
handle for thermostat 36391XXX
handle for thermostat 38391XXX
handle for thermostat PuraVida 11791XXX
handle 96449XXX
handle 96421XXX
handle PuraVida 95356000
ange Ø 170 mm 96550XXX
ange PuraVida 95275000
sleeve 96439XXX
sleeve 96446XXX
xing screw 96454000
sub plate Ø 170 mm 96447000
sub plate Ø 150 mm 98793000
thermostat cartridge 94282000
noise reduction 94073000
non return valve 94074000
shut o unit with selector 96509000
extension 25 mm 13595000
extension 22 mm 13596XXX
extension 22 mm PuraVida 15597000
adapter for handle 96451000
adapter for handle 96435000
screw M5x20 96525000
sealing set 95037000
XXX = Colors
000 chrome plated
090 chrome plated/gold plated
400 white/chrome plated
880 satin chrome
1�
2�
3�
4�
5�
6�
7�
8�
9�
10�
11�
12�
13�
14�
15�
16�
17�
18�
19�
20�
21�
22�
23�
English

11
Fault Cause Remedy
Insucient water - Supply pressure inadequate
- Regulator lter dirty
- Shower lter seal dirty
- Check water pressure (If a pump
has been installed check to see if
the pump is working).
- Clean lters
- Clean lter seal between shower
and hose
Crossow, hot water being forced
into cold water pipe, or vice versa,
when mixer is closed
- Backow preventers dirty or
leaking
- Clean backow preventers,
exchange if necessary
Spout temperature does not
correspond with temperature set
- Thermostat has not been adjusted
- Hot water temperature too low
- Adjust thermostat
- Increase hot water temperature to
42 C to 65 C
Temperature regulation not possible - Temperature regulator dirty or
calcied
- For new installations: basic body
incorrectly connected (should be:
cold right, hot left) or installed with
180 rotation
- Clean temperature regulator,
exchange if necessary
- Install function block turned through
180
Safety stop button not operating - Spring defective
- Button calcied
- Clean spring and/or button,
exchange if necessary
Diverter sti - Cartridge defective - Clean spring and/or button,
exchange if necessary
Diverter leaking - Dirt or sedimentation on valve seat. - Clean valve seat or exchange
diverter
English

1
Attenzione: La rubinetteria deve essere installata, pulita
e testata secondo le istruzioni riportate!
Taratura
Una taratura è necessaria quando la temperatura
dell’acqua misurata sul punto di prelievo non corrisponde
a quella registrata sul termostatico. Operazioni di taratura:
Girare la manopola graduata sino al punto di arresto.
Uscita d’acqua a 38 C. Allentare la vite della manopola.
Ritrarre la manopola e girarla sino alla posizione 38 C.
Inserire la manopola ed avvitare la vite della manopola
(vedere pagina 65).
Limitazione della temperatura
La gamma di temperatura è limitata a 38 C con un
blocco di sicurezza. Se si desidera una temperatura piú
alta di 38 C, il blocco di sicurezza può essere superato
premendo sul pulsante.
Safety Function
Grazie alla funzione antiscottature Safety la temperatura
massima per esempio max. 42 C desiderata è facilmente
regolabile.(vedi pagg. 64)
Dati tecnici
Pressione d’uso: max. 1 MPa
Pressione d’uso consigliata: 0,1 - 0,5 MPa
Pressione di prova: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura dell’acqua calda: max. 80° C
Temp. dell’acqua calda consigliata: 65° C
Potenza di erogazione a 0,3 MPa ca. 26 l/min
Manutenzione
I termostatici non necessitano di una particolare
manutenzione.
La valvola di non ritorno deve essere controllata
regolarmente come da DIN EN 1717, secondo le
normative nazionali e regionali (almeno una volta
all’anno).
In tale occasione controllate anche i ltri che si trovano
sulla cartuccia termostatica MTC (1.1). Dopo aver
montato la cartuccia termostatica MTC (1), è necessario
controllare la temperatura di erogazione come descritto
nel paragrafo ”Taratura”. Prima controllate assolutamente
se l’alimentazione di acqua calda funziona e che la
temperatura massima non superi i valori consigliati.
Per garantire la scorrevolezza dell’elemento di regolazione,
di tanto in tanto si dovrebbe regolare il termostatico
passando da tutto caldo a tutto freddo.
Parti di ricambio (vedi pagg. 3)
manopola termostatico 36391XXX
manopola termostatico 38391XXX
manopola termostatico PuraVida 11791XXX
maniglia 96449XXX
maniglia 96421XXX
maniglia PuraVida 95356000
copertura Ø 170 mm 96550XXX
copertura PuraVida 95275000
canotto 96439XXX
canotto 96446XXX
vite portante 96454000
copertura portante Ø 170 mm 96447000
copertura portante Ø 150 mm 98793000
elemento termostatico 94282000
sorbente acustico 94073000
valvola antiriusso 94074000
vitone con deviatore 96509000
prolunga 25 mm 13595000
prolunga 22 mm 13596XXX
prolunga 22 mm PuraVida 15597000
adattatore per manopola 96451000
adattatore per manopola 96435000
vite M5x20 96525000
set di guarnizioni 95037000
XXX = Trattamento
000 cromato
090 cromo/dorato ottica
400 bianco/cromato
880 satinato
1�
2�
3�
4�
5�
6�
7�
8�
9�
10�
11�
12�
13�
14�
15�
16�
17�
18�
19�
20�
21�
22�
23�
Italiano

1
Problema Possibile causa Rimedio
Scarsità d'acqua - Pressione di erogazione
insuciente
- Filtro dell'unità di regolazione
sporco
- Guarnizione del ltro della doccia
sporca
- Provare la pressione di erogazione
- Pulire il ltro
- Pulire la guarnizione del ltro tra
doccia e essibile
Flusso incrociato; l'acqua calda
viene spinta nella tubatura acqua
fredda a rubinetteria chiusa o
viceversa
- Antiriusso sporco o non ermetico - Pulire o sostituire l'antiriusso
La temperatura di erogazione
diversa da quella impostata
- Il termostatico non è stato regolato
- Temperatura dell'acqua calda
- Regolare il termostatico
- Aumentare la temperatura acqua
calda tra 42 C e 65 C
Impossibile la regolazione
temperatura
- Elemento termostatico sporco o con
depositi calcarei
- In caso di nuova installazione -
collegato male il termostatico (deve
essere: acqua fredda a destra e
calda a sinistra) o installato ruotato
di 180
- Pulire o sostituire l'unità di
regolazione
- Ruotare di 180 l'unita' di
regolazione
Tasto antiscottatura non
funzionante
- Molla difettosa
- Tasto con depositi calcarei
- Pulire o sostituire la molla o il tasto
Deviatore duro - Cartuccia difettosa - Pulire o sostituire la molla o il tasto
Deviatore non ermetico - Sporco o depositi sulla sede di
tenuta
- pulire la sede della guarnizione o
sostituire il deviatore
Italiano

1
¡ATENCION! El grifo tiene que ser instalado, probado
y testado, según las normas en vigor.
Puesta a punto
Un ajuste de temperatura deberá efectuarse siempre y
cuando la temperatura del agua tomada en la salida no
coincida con la que marque el mando. Al hacerse el ajuste
se debe tener en cuenta lo siguiente: girar el mando (con
la indicación de los grados) hasta que la temperatura del
agua en la salida sea de 38 C. Desenroscar el tornillo
que sujeta el mando. Retirar el mando y girar hasta la
posición de 38 C. Volver a colocar el mando y atornillarlo
(ver pagina 65).
Limitación de la temperatura
El radio de giro del volante está bloqueado a los 38 C.
Para rebasar esta temperatura basta con oprimir el botón
(tope de seguridad).
Safety Function
Gracias al tope de temperatura se puede graduar la
temperatura máxima por ejemplo max. 42 C.(ver página
64)
Datos técnicos
Presión en servicio: max. 1 MPa
Presión recomendada en servicio: 0,1 - 0,5 MPa
Presión de prueba: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura del agua caliente: max. 80° C
Temp. recomendada del agua caliente: 65° C
Caudal a 0,3 MPa ca. 26 l/min
Mantenimiento
Los termostatos no precisan ningún tipo de mantenimiento
especial.
Las válvulas anti-retorno tienen que ser controladas
regularmente según la norma DIN EN 1717, en acuerdo
con las regulaciones nacionales o regionales (una vez
al año, por lo menos).
Conviene comprobar al mismo tiempo el filtro del
termoelemento (1.1). Después de poner el termoelemento
se ha de ajustar el termoelemento a la temperatura (ver
”Puesta a punto”). Asegúrese de que el agua caliente
esté conectada.
Para garantizar el funcionamiento duradero del termostato,
el mando del mismo debería girarse de vez en cuando del
extremo frío al extremo caliente.
Repuestos (ver página 3)
Mando del termostato 36391XXX
Mando del termostato 38391XXX
Mando del termostato PuraVida 11791XXX
Mando 96449XXX
Mando 96421XXX
Mando PuraVida 95356000
Embellecedor Ø 170 mm 96550XXX
Embellecedor PuraVida 95275000
Casquillo 96439XXX
Casquillo 96446XXX
Tornillo portador 96454000
Florón portador Ø 170 mm 96447000
Florón portador Ø 150 mm 98793000
Termoelemento 94282000
Silenciador 94073000
Válvula antirretorno 94074000
Montura con inversor 96509000
Prolongación 25 mm 13595000
Prolongación 22 mm 13596XXX
Prolongación 22 mm PuraVida 15597000
Adaptador mando 96451000
Adaptador mando 96435000
Tornillo M5x20 96525000
Junta 95037000
XXX = Acabados
000 cromado
090 cromo/oro óptica
400 blanco/cromado
880 satinado
1�
2�
3�
4�
5�
6�
7�
8�
9�
10�
11�
12�
13�
14�
15�
16�
17�
18�
19�
20�
21�
22�
23�
Español

15
Problema Causa Solución
Sale poca agua - presión insuciente
- ltro del termoelemento sucio
- ltro de la ducha sucio
- comprobar presión
- limpiar ltro
- limpiar/cambiar ltros entre exo y
ducha
Flujo de agua cruzada agua
caliente entra en la tubería del
agua fría o al revés
- válvula antirretorno sucia o pierde - limpiar / cambiar válvula
Temperatura del agua no
corresponde a lo marcado
- termostato no ha sido ajustado
- temperatura del agua demasiado
baja no hay
- ajustar termostato
- aumentar temperatura del agua
caliente a 42º - 65º C.
No es posible regular la
temperatura
- termoelemento sucio/lleno de cal
- cuerpo empotrado mal montado
(debe estar: frío = derecha) o
instalado girado en 180º
- limpiar / cambiar termoelemento
- girar embellecedor en 180º
Botón de tope no funciona - muelle defecto
- botón lleno de cal
- Limpiar y aplicar una na capa de
grasa en el muelle y el pulsador
Inversor va duro - cartucho dañado - Limpiar y aplicar una na capa de
grasa en el muelle y el pulsador
Inversor pierde agua - Asiento de junta ensuciado/
encrustado
- limpiar / cambiar inversor
Español

16
Attentie! Leidingen doorspoelen volgens Norm. De
mengkraan vervolgens monteren en controleren.
Correctie
Een korrektie is noodzakelijk als de temperatuur aan het
aftappunt afwijkt van de ingestelde temperatuur. Daarbij
dient het volgende in acht genomen te worden:
Greep draaien tot het water bij het aftappunt een
temperatuur heeft van 38 C. Greepschroef losdraaien,
greep terugtrekken en tot stand 38 C draaien. Greep
terug plaatsen en greepschroef vastdraaien (zie blz 65).
Temperatuurbegrenzing
Het temperatuurgebied wordt door de veiligheidsblokkering
tot 38 C begrensd. Als er een hogere temperatuur gewenst
wordt, kan de blokkering van 38 C door het indrukken
van de veiligheidsknop overschreden worden.
Safety Function
Dankzijd de Safety Function kan de gewenste maximale
temperatuur van bijv. max. 42 C van te voren worden
ingesteld.(zie blz. 64)
Technische gegevens
Werkdruk: max. max. 1 MPa
Aanbevolen werkdruk: 0,1 - 0,5 MPa
Getest bij: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatuur warm water: max. 80° C
Aanbevolen warm water temp.: 65° C
Doorvoercapaciteit bij 0,3 MPa ca. 26 l/min
Onderhoud
Thermostaten behoeven geen speciaal onderhoud.
Keerkleppen moeten volgens DIN EN 1717 regelmatig
en volgens plaatselijk geldende eisen op het funktioneren
gecontroleerd worden. (Tenminste een keer per jaar)
Tevens moeten de zeefjes op het thermoelement worden
gecontroleerd (1.1). Na montage van het MTC thermo-
element moet de uitstroomtemperatuur gecontroleerd
worden. Zie hiervoor ´correctie´. Controleer vooraf of de
warmwater voorziening functioneert en wat de maximale
watertempertuur bij het tappunt is.
Om het soepel lopen van de regeleenheid te garanderen
moet de thermostaat van tijd tot tijd op heel koud en heel
warm worden ingesteld.
Service onderdelen (zie blz. 3)
thermostaatgreep 36391XXX
thermostaatgreep 38391XXX
thermostaatgreep PuraVida 11791XXX
greep 96449XXX
greep 96421XXX
greep PuraVida 95356000
rozet Ø 170 mm 96550XXX
rozet PuraVida 95275000
huls 96439XXX
huls 96446XXX
Drager-schroef 96454000
rozetdrager Ø 170 mm 96447000
rozetdrager Ø 150 mm 98793000
temperatuur regeleenheid 94282000
slagdemper 94073000
terugslagklep 94074000
bovendeel met omstelling 96509000
Verlengstuk 25 mm 13595000
Verlengstuk 22 mm 13596XXX
Verlengstuk 22 mm PuraVida 15597000
greepadapter 96451000
greepadapter 96435000
schroef M5x20 96525000
dichtingsset 95037000
XXX = Kleuren
000 verchroomd
090 chroom/verguld-look
400 wit/verchroomd
880 mat
1�
2�
3�
4�
5�
6�
7�
8�
9�
10�
11�
12�
13�
14�
15�
16�
17�
18�
19�
20�
21�
22�
23�
Nederlands

17
Storing Oorzaak Oplossing
Weinig water - Druk te laag
- Vuilzeef van thermo-element
verstopt
- Zeefdichting handdouche verstopt
- Druk controleren
- Vuilzeef reinigen
- Zeefdichting handdouche reinigen
Kruisstroom, warm water stroomt
in gesloten toestand in koud water
leiding of omgekeerd
- Terugslagkleppen vervuild of defect - Terugslagkleppen reinigen dan wel
uitwisselen
Uitstroomtemperatuur komt niet met
ingestelde temperatuur overeen
- Thermostaat niet ingesteld
- Temperatuur van warm water te
laag
- Thermostaat instellen
- Warmwater toevoer verhogen min.
42 C naar 65 C
Temperatuur niet regelbaar - Thermo-element vervuild of verkalkt
- Bij nieuwe installaties:
basisgarnituur verkeerd
aangesloten (moet zijn koud rechts
en warm links) of 180 gedraaid
gemonteerd
- Thermo-element reinigen dan wel
uitwisselen
- Functieblok 180 draaien
Safety Stop knop op
thermostaatgreep functioneert niet
- Veer defect
- Drukknop verkalkt
- Veer en/of drukknop reinigen dan
wel uitwisselen
Omstelling gaat zwaar - Kardoes defect - Veer en/of drukknop reinigen dan
wel uitwisselen
Omstelling lekt - Vuil of afzettingen op de zitting - Zittingen reinigen of omstelling
uitwisselen
Nederlands

18
Advarsel! Ifølge gældende regler, skal armaturet
monteres, skylles igennem og afprøves.
Justering
En justering er nødvendig, hvis udløbstemperaturen og
den angivne temperatur ikke stemmer overens. Justering
sker på følgende måde: Skalagrebbet drejes så vandet er
38 C. Skruen i grebbet løsnes, grebbet trækkes tilbage
og drejes til stilling 38 C. Grebbet sættes på og skrues
fast (se side 65).
Temperaturbegrænsning
Temperaturområdet er begrænset opad til 38 C ved hjælp
af sikkerhedsspærren.
Ønskes en højere temperatur, kan denne spærre overskrides
ved at trykke den sikkerhedsknap ind.
Safety Function
Takket være Safety varmtvands-begrænsningen kan
maksimaltemperaturen forudindstilles eksempel max. 42
C.(se s. 64)
Tekniske data
Driftstryk: max. 1 MPa
Anbefalet driftstryk: 0,1 - 0,5 MPa
Prøvetryk: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Varmtvandstemperatur: max. 80° C
Anbefalet varmtvandstemperatur: 65° C
Gennemstrømningsydelse ved 0,3 MPa ca. 26 l/min
Service
Termostaten behøver ikke nogen speciel service.
Ifølge DIN EN 1717 skal gennmestrømningsbegræns
ere i overenstemmelse med nationale regler afprøves
regelmæssigt (mindst en gang om året).
lejlighed bør smudsfangsien efterses – den befinder
sig på termostatelementet (1.1). Efter montering af
termostatelementet (1) er det vigtigt, at udløbstemperaturen
kontrolleres (se under punktet ”Justering”). Kontrolér at
varmtvandsforsyningen er tilsluttet, og at temperaturen
ikke overstiger max. temperatur.
OBS! Det er vigtig at motionere termostaten jævnligt ved
at dreje termostatgrebet skiftevis på kold og varm.
For at sikre optimal funktion af termostaten, bør termostaten
fra tid til anden motioneres (stilles skiftevis helt varm og
helt kold).
Reservedele (se s. 3)
Termostatgreb 36391XXX
Termostatgreb 38391XXX
Termostatgreb PuraVida 11791XXX
Greb 96449XXX
Greb 96421XXX
Greb PuraVida 95356000
Roset Ø 170 mm 96550XXX
Roset PuraVida 95275000
Bøsning 96439XXX
Bøsning 96446XXX
Monteringsskruer 96454000
Monteringsplade Ø 170 mm 96447000
Monteringsplade Ø 150 mm 98793000
Temperaturregulering 94282000
Støjdæmper 94073000
Kontraventil 94074000
Afspærringsventil + Omstiller 96509000
Forlængersæt 25 mm 13595000
Forlængersæt 22 mm 13596XXX
Forlængersæt 22 mm PuraVida 15597000
Adapter til greb 96451000
Adapter til greb 96435000
Skrue M5x20 96525000
dichtingsset 95037000
XXX = Overade
000 Krom
090 Krom/guld optic
400 Hvid/Krom
880 Matkrom
1�
2�
3�
4�
5�
6�
7�
8�
9�
10�
11�
12�
13�
14�
15�
16�
17�
18�
19�
20�
21�
22�
23�
Dansk

1
Fejl Årsag Hjælp
For lidt vand - Forsyningstrykket er ikke højt nok
- Smudsfangsien er snavset
- Sien mellem bruser og slange er
snavset
- Afprøv forsyningstrykket
- Rengør smudsfangsien
- Rengør sien mellem bruser og
slange
Kryds-ow, varmt vand i
koldtvandsledningen og omvendt
- Kontraventilen er snavset eller utæt. - Rengør kontraventilen eller udskift
den evt.
Udløbstemperaturen stemmer
ikke overens med den indstillede
temperatur
- Termostaten er ikke justeret
- For lav varmtvands-temperatur
- Juster termostatenI
- Forhøj varmtvands-temperaturen fra
42 C til 65 C
Temperaturregulering ikke mulig - Termostatelementet er snavset eller
tilkalket
- Ved ny-installation er
vandtilslutningen forbyttet (skal
være koldt til højre - varmt til venstre
eller også er grundkroppen drejet
180 )
- Rengør termostat-elementet eller
udskift det evt.
- Vend indbygningsdelen 180º
Sikkerhedsspærren er ude af
funktion
- Defekt fjeder
- Trykknappen tilkalket
- Rengør fjeder og trykknap eller
udskift delene
Omstiller går trægt - Defekt kartusche - Rengør fjeder og trykknap eller
udskift delene
Omstiller utæt - Smuds eller aejringer på
tætningen
- Rengør pakning eller udskift
omstiller
Dansk

0
Atenção! A misturadora deve ser instalada, purgada e
testada de acordo com as normas em vigor.
Anação
Torna-se necessário anar a misturadora se a temperatura
da água não condiz com a indicada na escala graduada.
Para anar a temperatura prodecer assim:
Rode o manípulo até a água sair à temperatura de 38
C. Desaperte o parafuso do manípulo graduado e rodeo
até a posição de 38 C. Encaixe de novo o manípulo e
aperte o parafuso (ver página 65).
Limite de temperatura
A temperatura é regulável até 38 C, altura em que
intervém o ressalto de segurança Quando se desejar uma
temperatura superior, pode fazê-lo, premindo o botão
vermelho de segurança e rodando o manípulo.
Safety Function
Graças à função de segurança pode-se regular a
temperatura máxima por exemplo max. 42ºC.(ver
página 64)
Dados Técnicos
Pressão de funcionamento: max. 1 MPa
Pressão de func. recomendada: 0,1 - 0,5 MPa
Pressão testada: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura da água quente: max. 80° C
Temp. água quente recomendada: 65° C
Caudal o 0,3 MPa ca. 26 l/min
Manutenção
A misturadora termostática não necessita de manutenção
em especial.
As válvulas anti-retorno devem ser vericadas regularmente
de acordo com a DIN EN 1717 segundo os regulamentos
nacionais ou regionais (pelo menos uma vez por ano).
Verique nesta ocasião também a sujidade e o estado do
cartucho (1.1). Depois da montagem do cartucho (1)
testar a temperatura da água, como descrito no ponto
”Anação”. Verique previamente se o abastecimento
de água quente está ligado e se está no máximo da
temperatura.
Para garantir um funcionamento suave do elemento
termostático é necessário de vez em quando rodar
totalmente o manípulo da termostática da posição quente
para a fria.
Peças de substituição (ver página 3)
Manípulo termostática 36391XXX
Manípulo termostática 38391XXX
Manípulo termostática PuraVida 11791XXX
Manípulo 96449XXX
Manípulo 96421XXX
Manípulo PuraVida 95356000
Cápsula Ø 170 mm 96550XXX
Cápsula PuraVida 95275000
Cápsula 96439XXX
Cápsula 96446XXX
Parafusos de xação 96454000
Sede Ø 170 mm 96447000
Sede Ø 150 mm 98793000
Elemento termostático 94282000
Redutor de ruído 94073000
Válvula anti-retorno 94074000
Torneira de passagem com inversor 96509000
Crescente 25 mm 13595000
Crescente 22 mm 13596XXX
Crescente 22 mm PuraVida 15597000
Adaptador para manípulo 96451000
Adaptador para manípulo 96435000
Parafuso M5x20 96525000
Vedante 95037000
XXX = Acabamentos
000 cromado
090 cromado/ouro ótica
400 branco/cromado
880 cromado mate
1�
2�
3�
4�
5�
6�
7�
8�
9�
10�
11�
12�
13�
14�
15�
16�
17�
18�
19�
20�
21�
22�
23�
Português
