Hans Grohe Allegro E 04076 0 Series Installation guide

Allegro E
04076XX0
Installation Instructions / Warranty

2
Installation considerations
For best results, Hansgrohe
recommends that this unit be
installed by a licensed, profes-
sional plumber.
Please read over these instruc-
tions thoroughly before begin-
ning installation. Make sure that
you have all tools and supplies
needed to complete the instal-
lation.
This faucet should be protected
from freezing temperatures.
Protection against back siphon-
age provided by check valve.
•
•
•
•

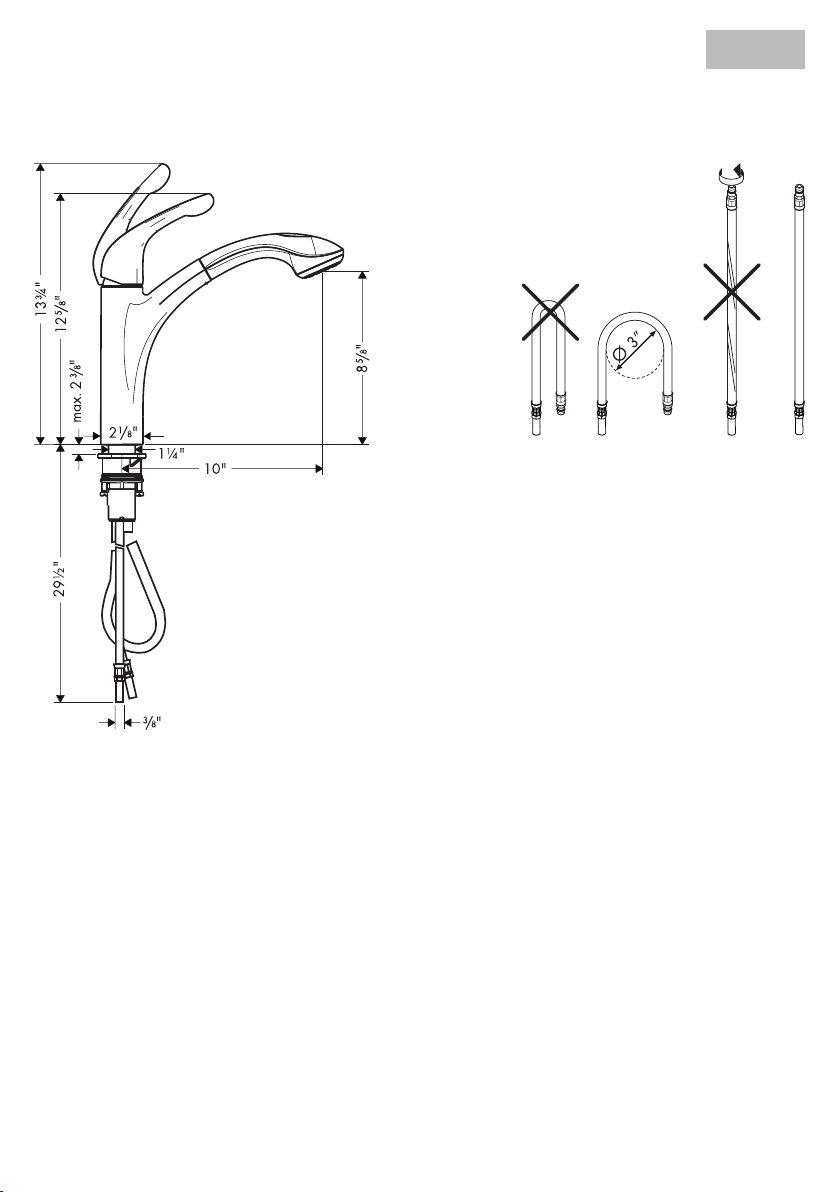

Technical information
Recommended water pressure 14.7 - 72.5 psi
Max. water pressure 147 psi
 
 
Hole size in mounting surface 1 3/8"
Max. mounting surface depth 2 3/8"
Flow rate 2.2 gpm
Cartridge with high temperature limit stop
3/8" supply hoses - requires 3/8" compression fittings
(included)

the temperature on the water heater.
Allegro E Lowrider Kitchen Faucet
04076XX0
Do not twist or kink the supply hoses!
English

3
Installation

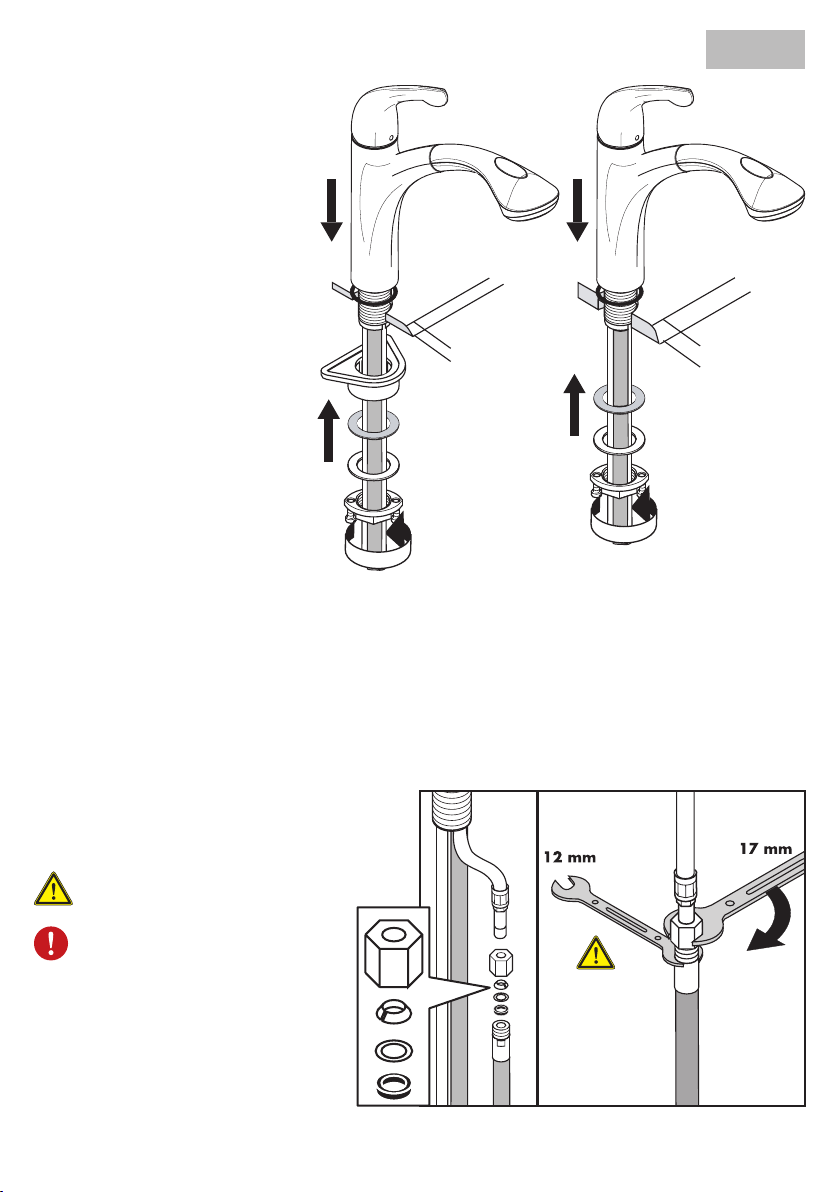

Position the faucet and sealing
ring on the countertop.
Install the plastic washer, fiber
washer, friction washer, and
mounting nut.
Tighten the tensioning screws.
If the countertop is thicker than
1 3/8", omit the plastic washer.
Connect the handspray hose to the
handspray supply hose with the squeezing
connection.
Use two wrenches, so that the
hoses do not twist.
A twisted hose may become
loosened from the faucet,
which can cause a leak.
English
< 1 3/8" > 1 3/8"

4

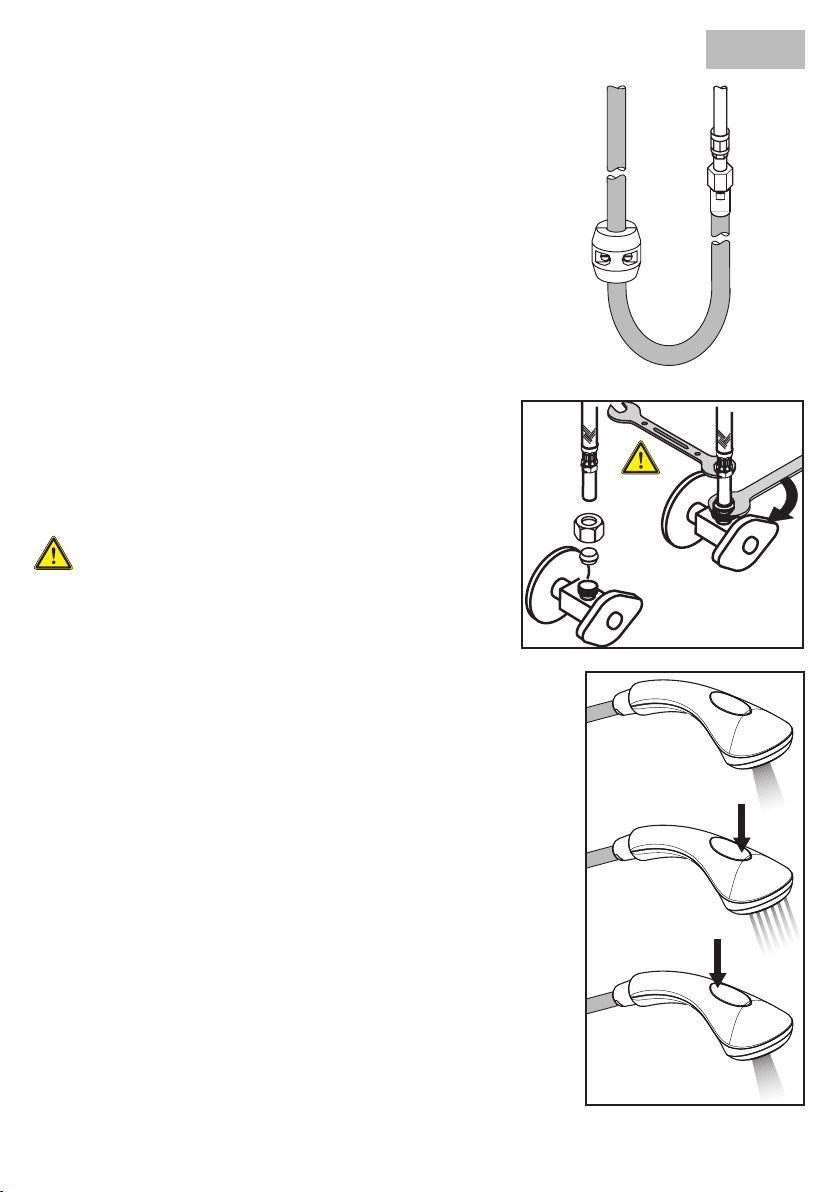

Install the hose weight.
Pull out on the handspray.
If the handspray does not retract smoothly, reposition the
hose weight.
Connect the hot and cold supply hoses to the stops using
3/8" compression fittings (included).
Use two wrenches so that the hoses do not
twist.
A twisted hose may become loosened from
the faucet, which can cause a leak.
Turn on the water and check all connections for leaks.
User instructions
The water comes on in the stream mode.
Press the front of the diverter to obtain the spray mode.
Press the rear of the diverter to return to the stream mode.
English

5
Allegro E Robinet de Cuisine Lowrider
04076XX0
Français

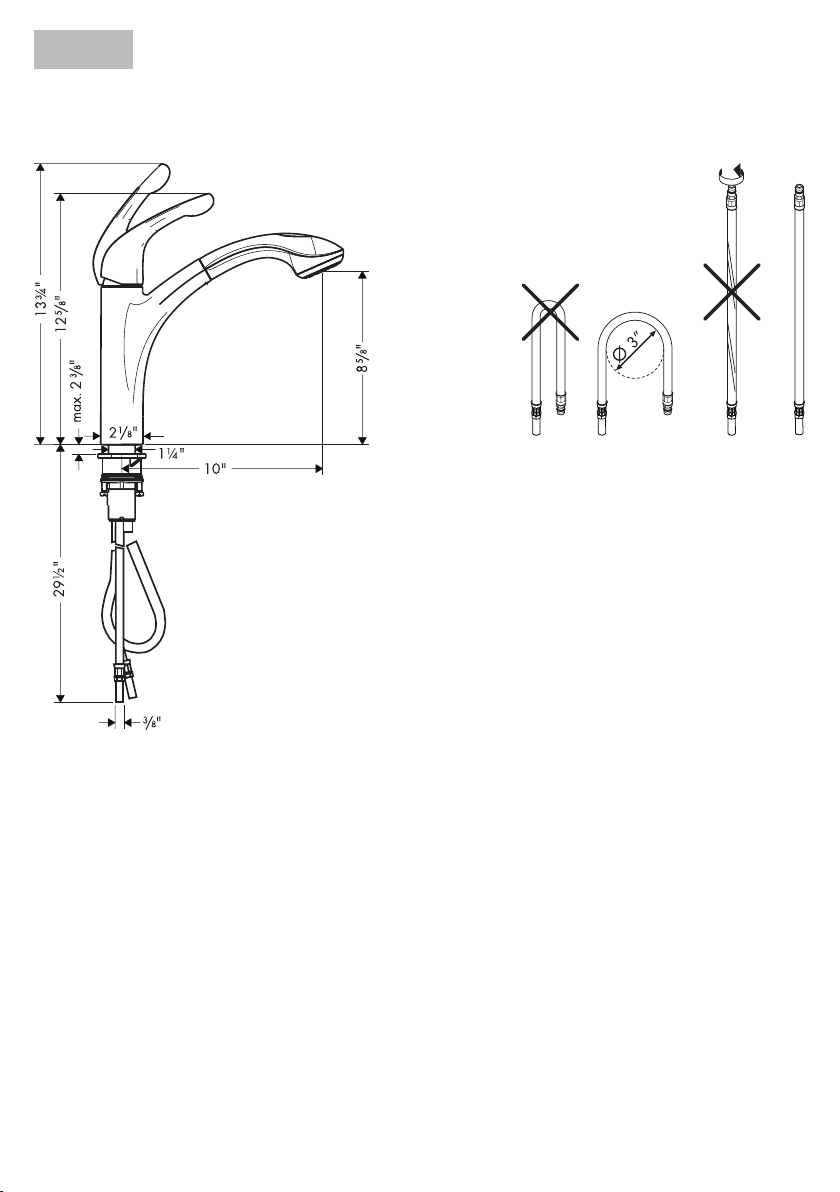

Données techniques
Pression d'eau recommandée 14.7 - 72.5 psi
Pression d'eau maximum 147 psi
 
 
Dimension du trou dans la surface de 1 3/8"
montage
Profondeur maximale de la surface de 2 3/8"
montage
Débit maximum 2.2 gpm
-
plicables pour le réglage de la température du chauffe-eau.
À prendre en considération pour l’installation
Pour de meilleurs résultats, Hansgrohe recommande que ce produit soit installé par un plom-
bier professionnel licencié.
  Assurez-vous deAssurez-vous de


3/8 po (compris).

rebours..
Protéger le robinet du gel.
•
•
•
•
•



6
Français

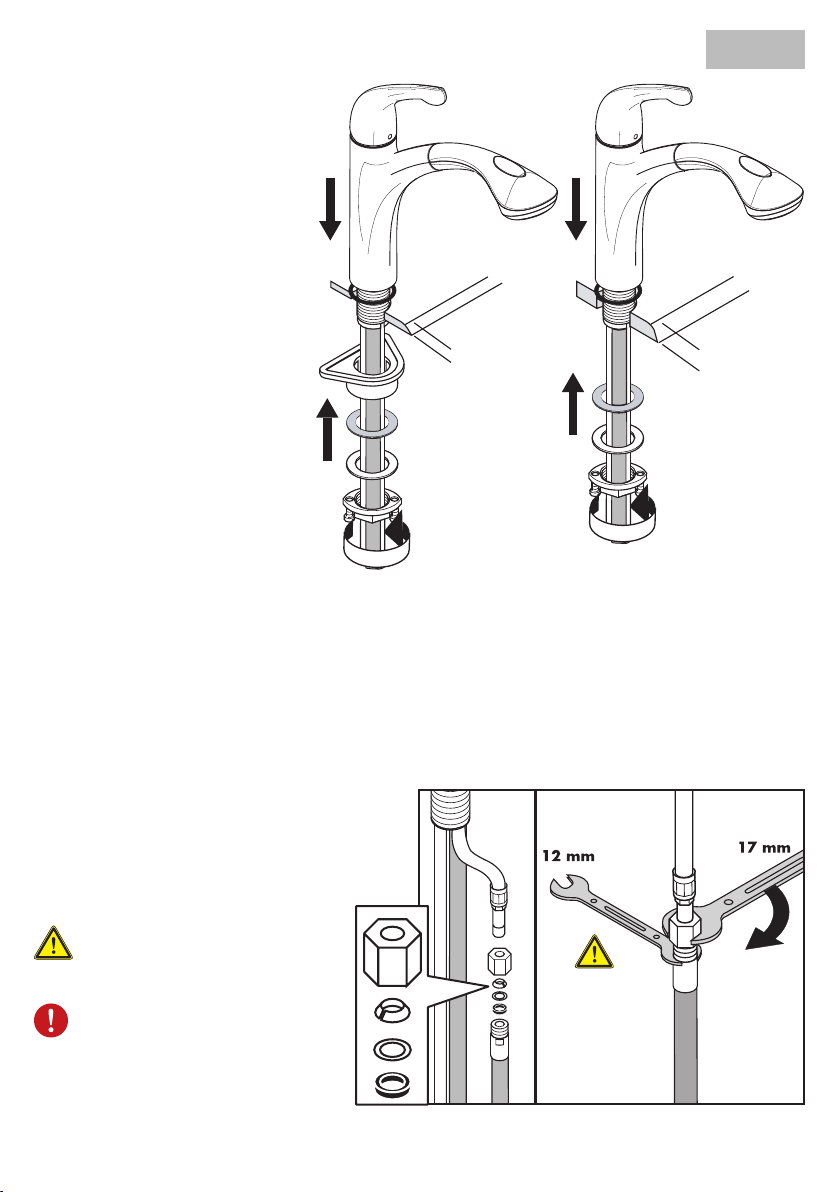

Installation

et le robinet sur la surface de
montage.
Installez la rondelle de plastique,
la rondelle en fibre, la rondelle

-
se 1 3/8 po (3,5 cm) omettez la
rondelle de plastique.

vis de serrage.
Raccordez le tuyau de la douchette au tuyau

de la rondelle conique, de la rondelle plate
en laiton et de la rondelle de caoutchouc, tel

Assurez-vous qu’aucun
des tuyaux n’est entortillé
car le débit d’eau vers la
douchette en serait réduit.
Un tuyau tordu d’arrivée
d’eau peut devenir
détaché du robinet, qui
causera une fuite.
< 1 3/8" > 1 3/8"

7
Français


compression de 3/8 po (9,5 mm) (compris).


Assurez-vous que les tuyaux ne s’entor-
tillent pas.
           
Installez le contrepoids sur le tuyau.
Tirez sur la douchette. Elle devrait coulisser facilement et seElle devrait coulisser facilement et seElle devrait coulisser facilement et se
      Modifiez la position du contrepoids auModifiez la position du contrepoids au
besoin.
Instructions à l’intention de l’utilisateur
Pour activer le mode jet de la version douchette rétractable du


en mode jet.

8
Allegro E Mezclador para Cocina Lowrider
04076XX0
Datos tecnicos
Presión recomendada en servicio 14.7 - 72.5 psi
Presión en servicio max. 147 psi
 
caliente
 
Tamaño del orificio en la superficie 1 3/8"
de montaje
Profundidad máxima de la superficie 2 3/8"
de montaje
Caudal máximo 2.2 gpm

la temperatura del calentador de agua.
Consideraciones para la instalación
Para obtener mejores resultados, la instalación debe estar a cargo de un plomero profesional
matriculado.
Antes de comenzar la instalación, lea estas instrucciones detenidamente. Asegúrese de tener
las herramientas y los insumos necesarios para completar la instalación.
Las mangueras de suministro de este grifo requieren accesorios de compresión de 3/8 pulg.
(incluidos).
La protección contra flujo inverso se proporciona mediante una válvula de retención.
Proteja el grifo de la congelación.
•
•
•
•
•
Español

9
Instalación del grifo
Coloque el aro de sellado y
el grifo sobre la superficie de
montaje.
Instale la arandela plástica, la
arandela de fibra, la arandela de
fricción y la tuerca de fijación.
Si el espesor de la mesada es
superior a 1 3/8 pulg. puede
omitirse la arandela plástica.
Apriete la tuerca de fijación y los
tornillos tensores.
Conecte la manguera del rociador de mano
a la manguera de suministro con la tuerca, la
arandela cónica, la arandela plana de latón
y la arandela de goma, como se ilustra. Use
dos llaves, como se ilustra en el diagrama.
No permita que ninguna
de las mangueras se re-
tuerza.
Si se retuerce la manguera
de suministro, puede
aflojarse del grifo y causar
daños por pérdidas de
agua.
Español
< 1 3/8" > 1 3/8"

10
La instalación correcta del contrapeso de la manguera asegura
que el rociador de mano se retraiga suavemente.
Tire del rociador de mano. Debe moverse con facilidad y
retraerse suavemente. Reposicione el contrapeso según sea
necesario.
Conecte las mangueras de suministro de agua caliente
y fría a las alimentaciones de la red con accesorios de
compresión de 3/8 pulg. estándar (incluidos). Use dos
llaves, como se ilustra en el diagrama. Apriete los ac-
cesorios de compresión con una llave.
Instrucciones para el usuario
Presione el distribuidor para activar el modo de rociado.
Presiadolo otra vez para volver al modo de corriente.
No permita que ninguna de las manguer-
as se retuerza.
Si se retuerce la manguera de suministro,
puede aflojarse del grifo y causar daños
por pérdidas de agua.
Español

11
If the flow of water decreases, clean the
filter.
Replacement parts
1 handle 95318XX0
2 nut cover 97995XX0
3 nut 97996000
4 cartridge 92730000
5 handspray 98598XX1
6 handspray hose 95048000
7 squeezing connection 96099000
8 mounting kit 95049000
9 check valve 94074000
10 screw 96059000
11 sealing ring 95008000
12 supply hose 96316001
13 hose weight 98551000
14 screw cover 96338000
15 compression ftgs. 88513000
XX = color
00 = chrome
80 = steel optik
En cas de baisse du débit dévisser la
douchette point et nettoyer le filtre.
Si disminuye el caudal de agua, retire y
limpie el filtro.
2
3
4
5
6
7
8
9
10
11
12
13
1
14
15

12
Cleaning Recommendation for Hansgrohe Products
Modern lavatory faucets, kitchen faucets, and showers consist of very different materials to comply with the needs of the
market with regard to design and functionality. To avoid damage and returns, it is necessary to consider certain criteria when
cleaning.
Cleaning Materials for Faucets and Showers
Acids are a necessary ingredient of cleaning materials for removing lime, however please pay attention to the following points
when cleaning faucets and showers:
Only use cleaning materials which are explicitly intended for this type of application.
Never use cleaning materials which contain hydrochloric, formic, phosphoric, or acetic acid, as they cause considerable
damage.
Never mix one cleaning material with another.
Never use cleaning materials or appliances with an abrasive effect, such as unsuitable cleaning powders, sponge pads,
or micro fiber cloths.
Cleaning Instructions for Faucets and Showers

Clean the faucets and showers as and when required
Use the amount of cleaning product and the amount of time recommended by the manufacturer. Do not leave the cleaner
on the fixture longer than necessary.
Regular cleaning can prevent calcification.
When using spray cleaners, spray first onto a soft cloth or sponge. Never spray directly onto the faucet as droplets can
enter openings and gaps and cause damage.
After cleaning, rinse thoroughly with clean water to remove any cleaner residue.
Important
Residues of liquid soaps, shampoos, and shower foams can also cause damage, so rinse with clean water after using.
Please note: if the surface is already damaged, the effect of cleaning materials will cause further damage.
Components with damaged surfaces must be replaced or injury could result.
Damage caused by improper treatment is not covered under the warranty.
•
•
•
•
•
•
•
•
•
Recommandations pour le nettoyage des produits Hansgrohe

                   

Produits de nettoyage pour robinetteries et douches
Les acides sont une partie intégrante nécessaire de tous les produits de détartrage; il faut cependant prendre les précautions
suivantes lors du nettoyage des robinets et des douches :

-
que car ils pourraient causer des dommages considérables.
Ne mélangez jamais deux produits de nettoyage.

chiffons microfibre non appropriés.
Instructions de nettoyage pour robinetteries et douches
        De plus, tenez compte des conseils suivants :De plus, tenez compte des conseils suivants :
Nettoyez vos produits de robinetterie et de douche aussi souvent que nécessaire.
Utilisez la quantité de produit nettoyant et respectez la durée recommandée par le fabricant. Ne laissez pas le produitNe laissez pas le produitNe laissez pas le produit
sur les articles de robinetterie plus longtemps que nécessaire.
•
•
•
•
•

13
Un nettoyage régulier peut prévenir la formation de dépôts calcaires.
    Ne vaporisez jamais di-Ne vaporisez jamais di-


Important
Les résidus de savon liquide, de shampoing et de mousse pour la douche peuvent également endommager la robinetterie;

Veuillez noter :            
Les composants dont la surface est endommagée devraient être remplacés sous peine d’entraîner des
blessures.
Les dommages dus à un mauvais traitement ne sont pas couverts par la garantie.
•
•
•
Recomendación de limpieza para los productos de Hansgrohe
Hoy en día, las griferías de baño y de cocina así como duchas modernas se componen de materiales muy distintos para
satisfacer las exigencias del mercado respecto al diseño y la funcionalidad. Para evitar daños reclamaciones hay que tener en
cuenta ciertos aspectos tanto en el uso como en su limpieza posterior.
Para elucidado de las griferías y las duchas en principio hay que seguir lo siguiente:
Usar sólo detergentes previstos específicamente para este campo de aplicación.
No aplicar detergentes que contengan hipoclorito sódico, ácido clorhídrico, fórmico o acético porque pueden causar
daños importantes.
Detergentes que contienen ácido fosfórico tampoco pueden ser aplicados ilimitadamente.
Por regla general no se deben mezclar detergentes.
Tampoco se deben utilizar utensilios abrasivos, como son polvos abrasivos, esponjas o paños de microfibra.
Si tienen que seguir siempre las instrucciones de uso de los fabricantes de los detergentes.
La limpieza tiene que ser realizada según la dosificación y el tiempo de actuación, en función del objeto y ajustada a las
necesidades específicas del mismo.
Gracias a una limpieza periódica se pueden evitar las incrustaciones de cal.
No conviene rociar el detergente en ningún caso sobre la grifería sino sobre los textiles y ejecutar la limpieza así porque
el líquido puede entra en aperturas o hendiduras de la grifería y causar daños.
Después de la limpieza hay que aclarar con suficiente agua para eliminar completamente el resto de detergente.
La utilización de limpiadores a vapor no está permitida, las altas temperaturas pueden dañar los productos.
Indicaciones importantes
Los residuos de productos de aseo como jabón líquido, champús y gel de ducha pueden dañar también los materiales.
Por lo que también se deberá prestar atención a lo siguiente: aclarar con abundante agua después del uso.
Con materiales ya dañados la acción de detergentes incrementará el desgaste de estos.
Los componentes con superficies dañadas deberán cambiarse, en otro caso se corre el peligro de
lesionarse.
Los daños que resulten de un uso inadecuado no están incluidos en nuestra garantía.
•
•
•
•
•
•
•
•
•
•
•

14
Limited Lifetime Consumer Warranty
This product has been manufactured and tested to the highest quality standards by Hansgrohe, Inc. (“Hansgrohe”). This
warranty is limited to Hansgrohe products which are purchased by a consumer in the United States after March 1, 1996, and
installed in either the United States or Canada.

This warranty extends to the original consumer purchaser only. This warranty is non-transferable.

This warranty covers only your Hansgrohe manufactured product. Hansgrohe warrants this product against defects in material
or workmanship as follows: Hansgrohe will repair at no charge for parts only or, at its option, replace any product or part of
the product that proves defective because of improper workmanship and/or material, under normal installation, use, service
and maintenance. If Hansgrohe is unable to provide a replacement and repair is not practical or cannot be timely made,
Hansgrohe may elect to refund the purchase price in exchange for the return of the product.

Replacement or repaired parts of products will be covered for the term of this warranty as stated in the following two sentenc-
es. If you are a consumer who purchased the product for use primarily for personal, family, or household purposes, this war-
ranty extends for as long as you own the product and the home in which the product is originally installed. If you purchased
the product for use primarily for any other purpose, including, without limitation, a commercial purpose, this warranty extends
only (i) for 1 year, with respect to Hansgrohe and Commercial products, and (ii) for 5 years, with respect to AXOR products.

A. Conditions, malfunctions or damage not resulting from defects in material or workmanship.
 -
nance, misuse, abuse, negligence, accident or alteration, or (2) the use of abrasive or caustic cleaning agents or “no-
rinse” cleaning products, or the use of the product in any manner contrary to the product instructions. (3) Conditions in the
home such as excessive water pressure or corrosion.
C. Labor or other expenses for the disconnection, deinstallation, or return of the product for warranty service, or for installa-
tion or reinstallation of the product (including but not limited to proper packaging and shipping costs), or for installation or
reinstallation of the product.
D. Accessories, connected materials and products, or related products not manufactured by Hansgrohe.

Contact your Hansgrohe retailer, or contact Technical Service at:
Hansgrohe Inc.

Alpharetta GA 30004
Toll-free [phone].
In requesting warranty service, you will need to provide
1. The sales receipt or other evidence of the date and place of purchase.
2. A description of the problem.
3. Delivery of the product or the defective part, postage prepaid and carefully packed and insured, to Hansgrohe Inc. 1492

When warranty service is completed, any repaired or replacement product or part will be returned to you postage prepaid.
EXCLUSIONS AND LIMITATIONS



-



15
Some States do not allow the exclusion or limitation of incidental or consequential damages, so the above limitation or exclu-
sion may not apply to you. This warranty gives you specific legal rights, and you may have other rights which vary from State

can bring any action in court against us under the Magnuson-Moss Warranty Act.
PRODUCT INSTRUCTIONS AND QUESTIONS
Upon purchase or prior to installation, please carefully inspect your Hansgrohe product for any damage or visible defect.
Prior to installing, always carefully study the enclosed instructions on the proper installation and the care and maintenance of
the product. If you have questions at any time about the use, installation, or performance of your Hansgrohe product, or this
warranty, please call or write to us or call us toll-free at 800 334 0455.

Hansgrohe, Inc. ••Alpharetta, GA 30004
Tel. [phone] •Fax [phone]
www.hansgrohe-usa.com
US - Installation Instructions •Part No. 90470401 •Revised 09/2008
