Hans Grohe Axor Citterio 39443 Series User manual

Montageanleitung
Citterio
39443XXX

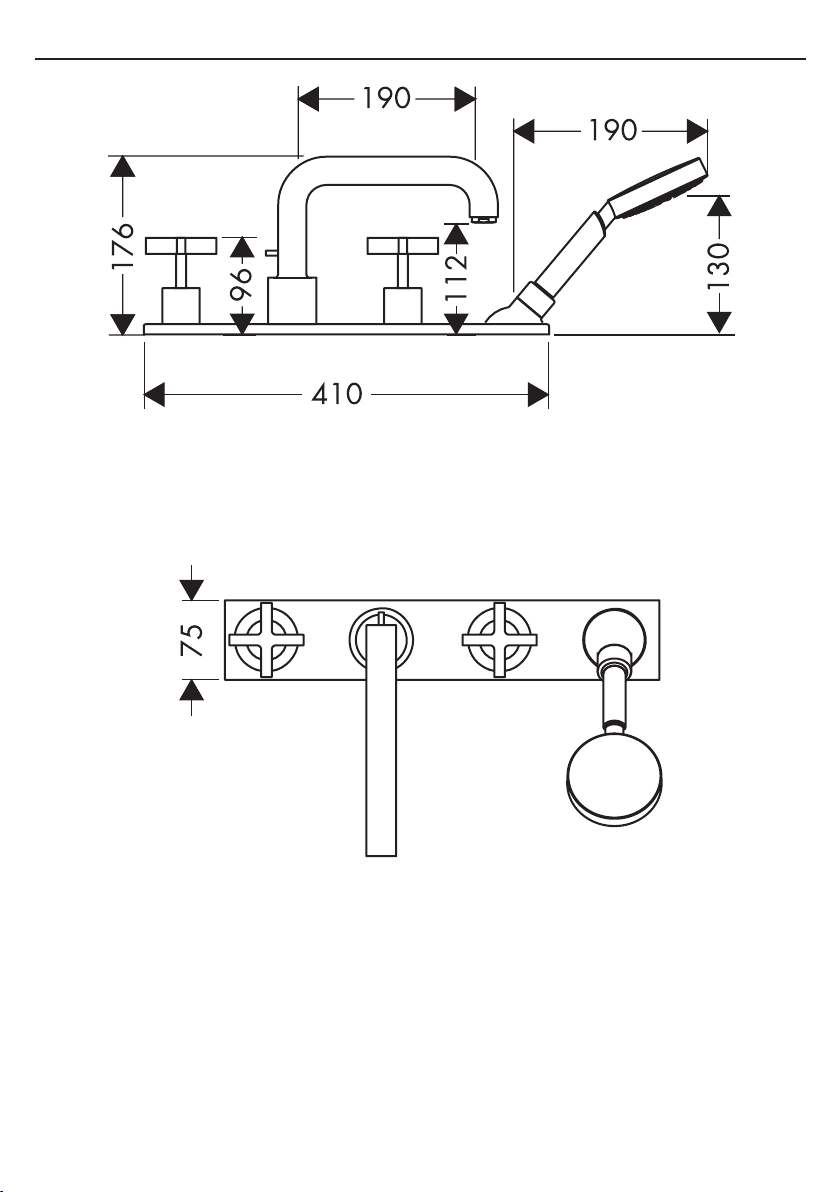

2
3
DIN-DVGW
D Eigensicher gegen Rückfließen
Achtung! Rückflussverhinderer müssen gemäß
DIN EN 1717 regelmäßig in Übereinstimmung
mit nationalen oder regionalen Bestimmungen
(DIN 1988 einmal jährlich) auf ihre Funktion
geprüft werden.
F Avec dispositif anti-retour
Attention! Les clapets anti-retour doivent
être examinés régulièrement conformément
à la norme EN 1717 ou conformément aux
dispositions nationales ou régionales quant à
leur fonction (au moins une fois par an).
GB Anti-pollution function
Attention! The non return valves must
be checked regularly according to DIN
EN 1717 in accordance with national or
regional regulations (at least once a year).
I Sicurezza antiriflusso
Attenzione! La valvola di non ritorno deve
essere controllata regolarmente come da DIN
EN 1717, secondo le normative nazionali e
regionali (almeno una volta all’anno).
E Seguro contra el retorno
Atención! Las válvulas anti-retorno tienen que
ser controladas regularmente según la norma
DIN EN 1717, en acuerdo con las regulaciones
nacionales o regionales (una vez al año, por
lo menos).
NL Beveiligd tegen terugstromen
Let op! Keerkleppen moeten volgens DIN EN
1717 regelmatig en volgens plaatselijk geldende
eisen op het funktioneren gecontroleerd
worden. (Tenminste een keer per jaar)
DK Med indbygget kontraventil
Bemærk! Ifølge DIN EN 1717
skal gennmestrømningsbegrænsere i
overenstemmelse med nationale regler afprøves
regelmæssigt (mindst en gang om året).
P Função anti-retorno e anti-vácuo
Atenção! As válvulas anti-retorno devem ser
verificadas regularmente de acordo com a DIN
EN 1717 segundo os regulamentos nacionais
ou regionais (pelo menos uma vez por ano).
PL Zabezpieczenie przed przepływem
zwrotnym
Uwaga! Zawory zwrotne muszą być,
według normy DIN EN 1717 na regionalnych
warunkach, kontrolowane (przynajmniej raz
w roku).

2
3

4
5
1
2
3
6
7
4
8
5
9
23x2,5
15x2,5
20x2,5
18x2,5
21x1,5
10
14
13
11
14x2,5
28x2
11x22
12

4
5

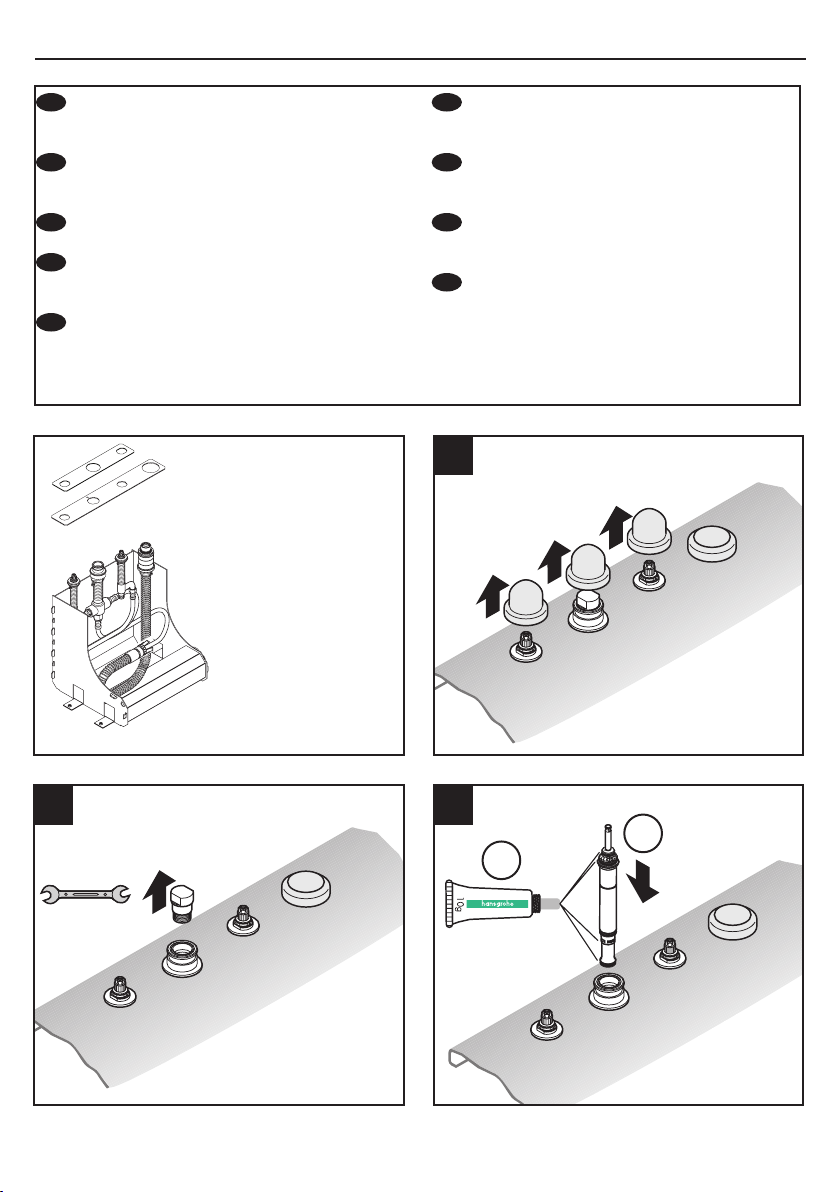

D Achtung! Die Armatur muss nach den
gültigen Normen montiert, gespült und geprüft
werden.
F Attention! La robinetterie doit être installée,
rincée et contrôlée conformément aux normes
valables.
GB Attention! The fitting must be installed, flushed
and tested after the valid norms.
I Attenzione! La rubinetteria deve essere
installata, pulita e testata secondo le istruzioni
riportate.
E ¡Atención! El grifo tiene que ser instalado,
probado y testado, según las normas en
vigor.
NL Let op! Leidingen doorspoelen volgens
Norm. De mengkraan vervolgens monteren
en controleren.
DK Bemærk! Ifølge gældende regler, skal
armaturet monteres, skylles igennem og
afprøves.
P Atenção! A misturadora deve ser instalada,
purgada e testada de acordo com as normas
em vigor.
PL Uwaga! Armatura musi być zamontowana,
przepłukana i wypróbowana według
obowiązujących norm.
1
2 3
39449000
Grundkörper
Corps d’ encastrement
Concealed part
Corpo incasso
Cuerpo empotrado
Basisgarnituur
Grundkrop
Corpo
Korpus
13444180
SW 27 mm 1.
2.

6
7
4 5
6 7
8 9
1.
2. 3.
1.
2.
3.

6
7
10 11
12 13

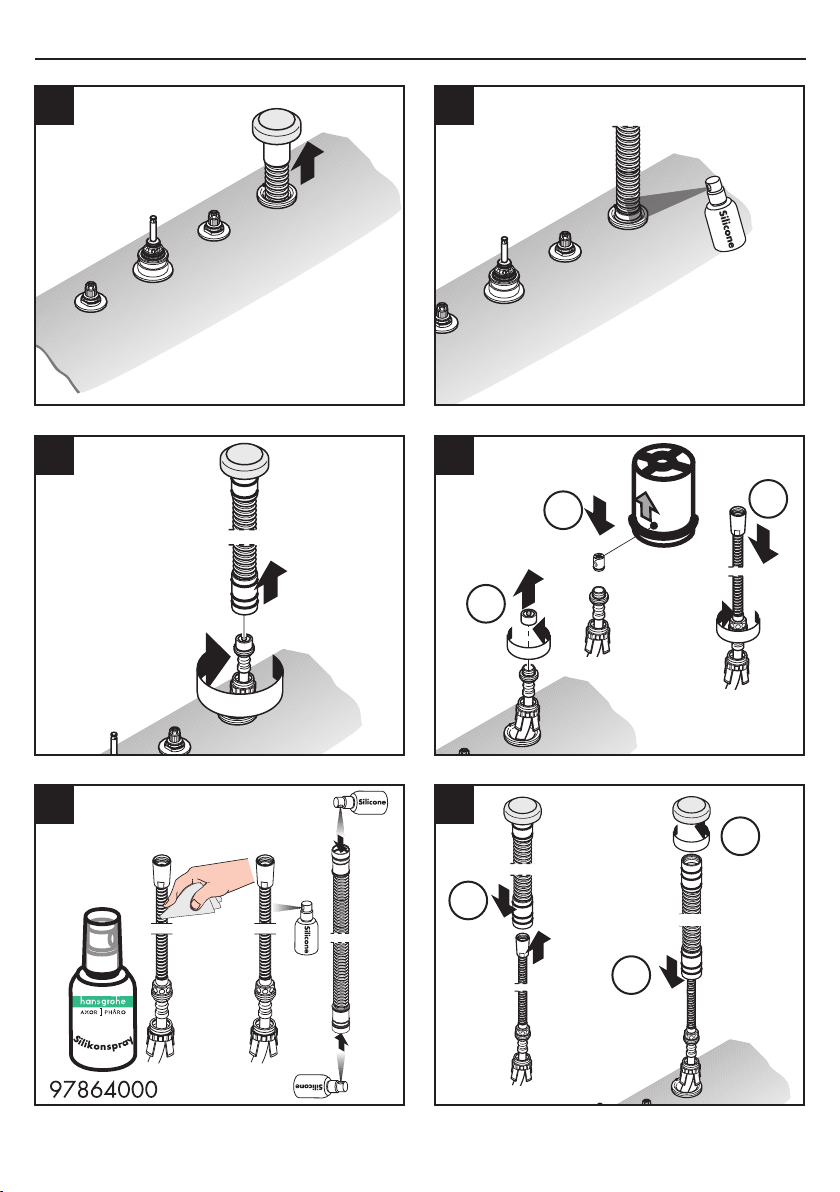

D Das Reinigen wiederholen, wenn im Laufe
der Zeit der Auszug schwergängig wird.
F Répétez cette action torsque l’extraction
devient difficile.
GB Repeat cleaning when pull out becomes
difficult.
I Questa azione di pulizia deve essere ripetuta
in caso, con il passare del tempo, l´apertura
della placca diventi difficoltosa.
E Repetir la limpieza, cuando el tiempo aumenta
la resistencial al extraerlo.
NL U kunt deze handeling herhalen indien na
verloop van tijd het uittrekken van de douche
wat zwaarder gaat.
DK Venligst gentag rengøringen såfremt udtrækket
med tidcnbliver trægt.
P Limpe ontra vez se for ainda aificil de puxar
can o tempo.
PL W przypadku ciezkiej pracy wyciagu, pow-
torzyc czyszczenie.
1. 2.
4.
3.
5.
6.
1.
2.

8
9
14 15a
15b 15c
15d 16
1.
2.
3 x
!1.
2.
3.
60°

8
9
17 18
19 20
1.
2.
1. 2.

10
11
Deutsch
Technische Daten
Betriebsdruck: max. 1 MPa
Empfohlener Betriebsdruck: 0,1 - 0,5 MPa
Prüfdruck: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Heißwassertemperatur: max. 80° C
Empfohlene Heißwassertemperatur: 65° C
Anschlüsse G ”: kalt rechts - warm links
Durchflussleistung: ca 22 l/min 0,3 MPa
Prüfzeichen: P-IX 9087/ICB
Eigensicher gegen Rückfließen
Serviceteile (siehe Seite 4)
1 Griff 39292XXX
2 Rosette Kaltwasserseite 96779XXX
3 Rosette Warmwasserseite 96778XXX
4 Rosette 96780XXX
5 Rosette 98752XXX
6 Auslauf kpl. 98718XXX
7 Zugknopf 96774XXX
8 Luftsprudler kpl. 13956000
9 Umsteller kpl. 96777000
10 Handbrause 28509XXX
11 Siebdichtung (5) 94246000
12 Brausehalter kpl. 96433XXX
13 Brauseschlauch 2,00 m 94148000
14 Rückflussverhinderer DW 15 94074000
XXX = Farbcodierung
000 chrom
420 platin
Français
Informations techniques
Pression de service autorisée: max. 1 MPa
Pression de service conseillée: 0,1 - 0,5 MPa
Pression maximum de contrôle: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Température max. d’eau chaude:80° C
Température recommandée: 65° C
Raccordement G ”: eau froide à droite
eau chaude à gauche
Débit à 0,3 MPa: env. 22 l/min
Avec dispositif anti-retour
Pièces détachées (voir pages 4)
1 poignée 39292XXX
2 rosace eau froide 96779XXX
3 rosace eau chaude 96778XXX
4 rosace 96780XXX
5 rosace 98752XXX
6 bec cpl. 98718XXX
7 bouton d’inverseur 96774XXX
8 aérateur cpl. 13956000
9 inverseur cpl. 96777000
10 douchette 28509XXX
11 filtre (5) 94246000
12 support douchette 96433XXX
13 flexible de douche2,00 m 94148000
14 clapet anti-retour DW 15 94074000
XXX = Couleurs
000 chromé
420 platin

10
11
English
Technical Data
Operating pressure: max. 1 MPa
Recommended operating pressure: 0,1 - 0,5 MPa
Test pressure: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Hot water temperature: max. 80° C
Recommended hot water temp.: 65° C
Connections G ”: cold right -
hot left
Rate of flow: approx. 22 l/min
0,3 MPa
Anti-pollution function
Spare parts (see page 4)
1 handle 39292XXX
2 flange for cold water 96779XXX
3 flange for hot water 96778XXX
4 flange for spout 96780XXX
5 face plate 98752XXX
6 spout cpl. 98718XXX
7 diverter knob 96774XXX
8 aerator cpl. 13956000
9 selector assy 96777000
10 handshower 28509XXX
11 filter packing (5) 94246000
12 shower holder, assy 96433XXX
13 hose 2,00 m 94148000
14 non return valve DW 15 94074000
XXX = Colors
000 chrome plated
420 platin
Italiano
Dati tecnici
Pressione d’uso: max. 1 MPa
Pressione d’uso consigliata: 0,1 - 0,5 MPa
Pressione di prova: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura dell’acqua calda: max. 80° C
Temp. dell’acqua calda consigliata: 65° C
Raccordi: G ”
Potenza di erogazione: 22 l/min 0,3 MPa
Sicurezza antiriflusso
Parti di ricambio (vedi pagg. 4)
1 manopola 39292XXX
2 cappuccio acqua fredda 96779XXX
3 cappuccio acqua calda 96778XXX
4 cappuccio 96780XXX
5 cappuccio 98752XXX
6 bocca erogazione compl. 98718XXX
7 pomello deviatore 96774XXX
8 rompigetto compl. 13956000
9 deviatore compl. 96777000
10 docetta 28509XXX
11 filtrino (5) 94246000
12 supporto doccia compl. 92380XXX
13 flessibile 2,00 m. 94148000
14 valvola antiriflusso DW 15 94074000
XXX = Trattamento
000 cromato
420 platin

12
13
Español
Datos técnicos
Presión en servicio: max. 1 MPa
Presión recomendada en servicio:0,1 - 0,5 MPa
Presión de prueba: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura del agua caliente: max. 80° C
Temp. recomendada del agua caliente: 65° C
Racores excéntricos: G ”
Caudal máximo: 22 l/min 0,3 MPa
Seguro contra el retorno
Repuestos (ver página 4)
1 Mando 39292XXX
2 Florón agua caliente 96779XXX
3 Florón agua fría 96778XXX
4 Florón para caño 96780XXX
5 Florón 98752XXX
6 Caño completo 98718XXX
7 Tirador inversor 96774XXX
8 Aireador completo 13956000
9 Inversor completo 96777000
10 Teleducha 28509XXX
11 Filtro (5) 94246000
12 Soporte para teleducha 92380XXX
13 Flexo 2,00 m 94148000
14 Válvula antirretorno DW 15 94074000
XXX = Acabados
000 cromado
420 platin
Nederlands
Technische gegevens
Werkdruk: max. 1 MPa
Aanbevolen werkdruk: 0,1 - 0,5 MPa
Getest bij: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatuur warm water: max. 80° C
Aanbevolen warm water temp.: 65° C
Aansluitingen: koud rechts -
warm links G ”
Doorstroomcapaciteit: 22 l/min 0,3 MPa
Beveiligd tegen terugstromen
Service onderdelen (zie pag. 4)
1 greep 39292XXX
2 rozet warm 96779XXX
3 rozet koud 96778XXX
4 rozet voor uitloop 96780XXX
5 rozet 98752XXX
6 uitloop kompl. 98718XXX
7 trekknop 96774XXX
8 mousseur kompl. 13956000
9 omstelling 96777000
10 handdouche 28509XXX
11 zeefdichting (5) 94246000
12 douchehouder kompl. 92380XXX
13 doucheslang 2, 00 m 94148000
14 terugslagklep DW 15 94074000
XXX = Kleuren
000 verchroomd
420 platin

12
13
Dansk
Tekninske data
Driftstryk: max. 1 MPa
Anbefalet driftstryk: 0,1 - 0,5 MPa
Prøvetryk: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Varmtvandstemperatur: max. 80° C
Anbefalet varmtvandstemperatur: 65° C
Tilslutninger: Koldt højre -
varmt venstre G ”
Gennemstrømningskapacitet: 22 l/min 0,3 MPa
Med indbygget kontraventil
Reservedele (se s. 4)
1 Greb 39292XXX
2 Dækplade varmtvandsside 96779XXX
3 Dækplade koldtvandsside 96778XXX
4 Dækplade for udløb 96780XXX
5 Dækplade 98752XXX
6 Udløb kpl. 98718XXX
7 Trykknapp 96774XXX
8 Perlator kpl. 13956000
9 Omstiller kpl. 96777000
10 Håndbruser 28509XXX
11 Smudsfangssi (5) 94246000
12 Bruserholder kpl. 92380XXX
13 Bruserslange 2,00 m 94148000
14 Kontraventil DW 15 94074000
XXX = Overflade
000 Krom
420 Platin
Português
Dados Técnicos
Pressão de funcionamento: max. 1 MPa
Pressão de func. recomendada: 0,1 - 0,5 MPa
Pressão testada: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura da água quente: max. 80° C
Temp. água quente recomendada: 65° C
Ligações G ”: fria à dirt.
quente à esqrd.
Caudal 0,3 MPa: aprox. 22 l/min
Função anti-retorno e anti-vácuo
Peças de substituição (ver página 4)
1 Manípulo 39292XXX
2 Espelho de água quente 96779XXX
3 Espelho de água fria 96778XXX
4 Espelho para bica 96780XXX
5 Espelho 98752XXX
6 Bica completa 98718XXX
7 Manípulo do inversor 96774XXX
8 Emulsor completa 13956000
9 Inversor completa 96777000
10 Chuveiro de mão 28509XXX
11 Filtro (5) 94246000
12 Suporte de chuveiro 92380XXX
13 Tubo flexível 2,00 m 94148000
14 Válvula anti-retorno DW 15 94074000
XXX = Acabamentos
000 cromado
420 platin

14
15
Polski
Dane techniczne
Ciśnienie max.: 1 MPa
Ciśnienie zalecane: 0,1 - 0,5 MPa
Ciśnienie próbne: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Maksymalna temperatura
wody gorącej: 80° C
Zalecana temperatura wody gorącej: 65° C
Przyłącza wody G ”: zimna z prawej
gorąca z lewej
Wydajność przepływu 0,3 MPa: ok. 22 l/min
Zabezpieczenie przed przepływem zwrotnym
Części serwisowe (patrz strona 4)
1 Uchwyt 39292XXX
2 Rozeta po stronie cieplej wody 96779XXX
3 Rozeta po stroniezimnej wody 96778XXX
4 Rozeta po Wylewka 96780XXX
5 Rozeta 98752XXX
6 Wylewka kpl. 98718XXX
7 Gałka 96774XXX
8 Napowietrzacz (perlator) 13956000
9 Przełącznik - komplet 96777000
10 Glówki prysznicowe 28509XXX
11 Filtr sitkowy (5) 94246000
12 Uchwyt prysznicowy kpl. 92380XXX
13 Wąż prysznicowy 2,00 m 94148000
14 Zabezpieczenie przeplywu
zwrotnego DW 15 94074000
XXX = kody wykończenia powierzchni
000 chrom
420 platyna

14
15

16 Hansgrohe · Postfach 1145 · D-77761 Schiltach · Telefon [phone] · Telefax +49 (0) 7836/511440
E-Mail: [email protected] · Internet: www.hansgrohe.com
11/2006 9.05439.01
