Hans Grohe Metris S 31160000 Manual

DE Gebrauchsanleitung / Montageanleitung 2
FR Mode d'emploi / Instructions de montage 3
EN Instructions for use / assembly instructions 4
IT Istruzioni per l'uso / Istruzioni per Installazione 5
ES Modo de empleo / Instrucciones de montaje 6
NL Gebruiksaanwijzing / Handleiding 7
DK Brugsanvisning / Monteringsvejledning 8
PT Instruções para uso / Manual de Instalación 9
PL Instrukcja obsługi / Instrukcja montażu 10
CS Návod k použití / Montážní návod 11
SK Návod na použitie / Montážny návod 12
ZH Ⴆ޺൫Ҧ / ቄላඨૺ 13
RU Руководство пользователя / Инструкция по
монтажу 14
HU Használati útmutató / Szerelési útmutató 15
FI Käyttöohje / Asennusohje 16
SV Bruksanvisning / Monteringsanvisning 17
LT Vartotojo instrukcija / Montavimo instrukcijos 18
HR Upute za uporabu / Uputstva za instalaciju 19
TR Kullanım kılavuzu / Montaj kılavuzu 20
RO Manual de utilizare / Instrucţiuni de montare 21
EL Οδηγίες χρήσης / Οδηγία συναρμολόγησης 22
SL Navodilo za uporabo / Navodila za montažo 23
ET Kasutusjuhend / Paigaldusjuhend 24
LV Lietošanas pamācība / Montāžas instrukcija 25
SR Uputstvo za upotrebu / Uputstvo za montažu 26
NO Bruksanvisning / Montasjeveiledning 27
BG Инструкция за употреба / Ръководство за
монтаж 28
SQ Udhëzuesi i përdorimit / Udhëzime rreth montimit 29
AR ǕƸƵƆƄŽȚȝƾƵƸƴƯů /ȳȚNjƈƄŴǽȚǚƸŽȢ 30

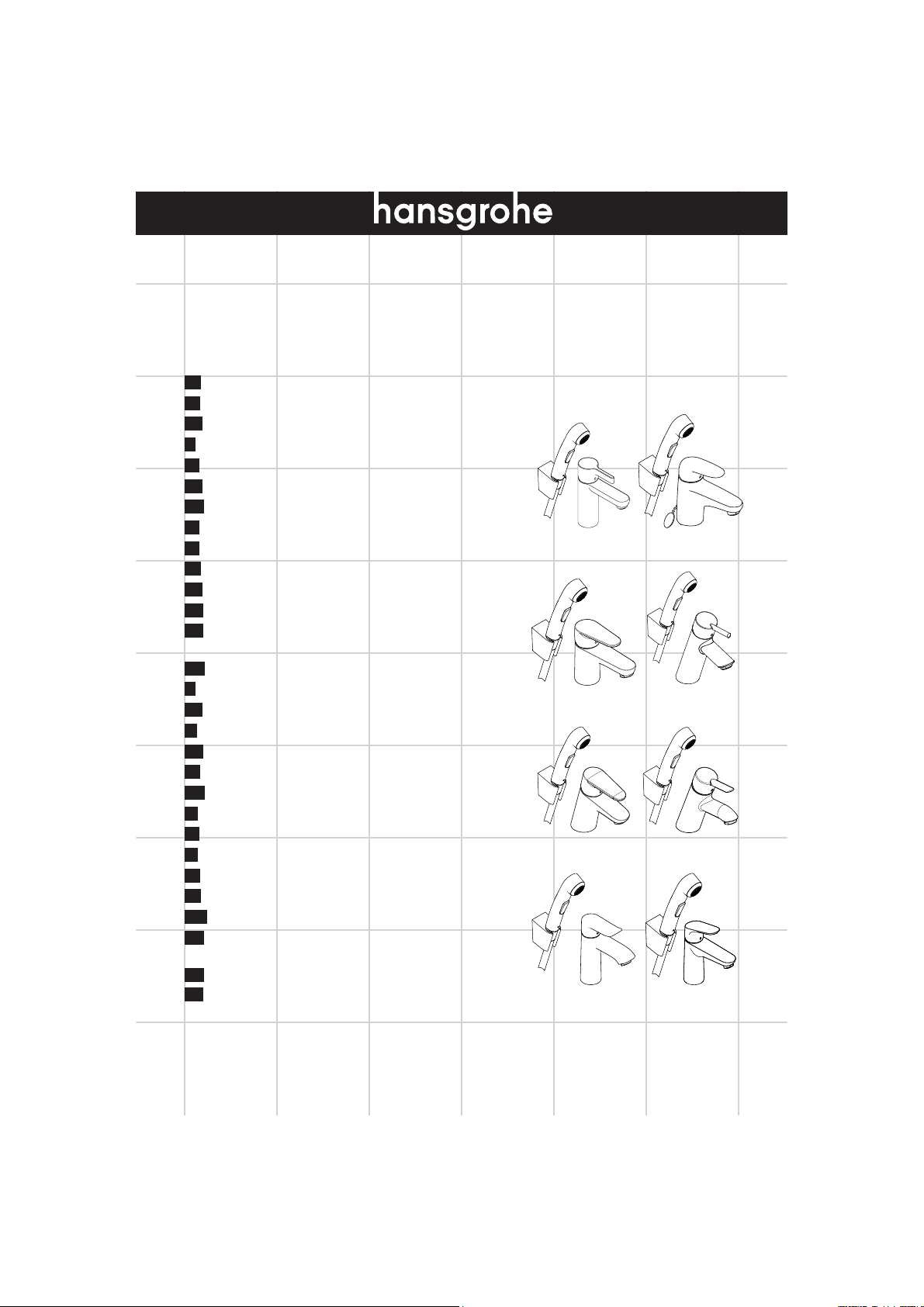

Focus S
37121000
Focus
31926000
Metris S
31160000
Talis S²
32140000
Talis E²
31165000
Metris E
31170000
Metris
31285000
Focus 100
31927000

Montage siehe Seite 31
Prüfzeichen (siehe Seite 44)
Sonderzubehör (nicht im Lieferum-
fang enthalten)
Dichtung #98996000
Serviceteile (siehe Seite 39)
Reinigung
und beiliegende Broschüre
Bedienung (siehe Seite 35)
• Aufgrund der Bauart der Bidette-Armatur,
tritt während des Betriebs der Handbrau-
se geringfügig Wasser am Auslauf der
Armatur aus.
• Hansgrohe empfiehlt, morgens oder nach
längeren Stagnationszeiten den ersten
halben Liter nicht als Trinkwasser zu
verwenden.
Durchflussdiagramm
(siehe Seite 38)
cDurchflussleistung Mischer
dDurchflussleistung Handbrause
Maße (siehe Seite 36)
Justierung (siehe Seite 34)
Einhandmischer mit Warmwasserbe-
grenzung, Justierung siehe Seite 34. In
Verbindung mit Durchlauferhitzern ist eine
Warmwassersperre nicht zu empfehlen.
Kein essigsäurehaltiges Silikon verwenden!
Symbolerklärung
Sicherheitshinweise
Bei der Montage müssen zur Vermeidung von
Quetsch- und Schnittverletzungen Handschuhe
getragen werden.
Das Produkt darf nur zu Bade-, Hygiene- und Körper-
reinigungszwecken eingesetzt werden.
Große Druckunterschiede zwischen den Kalt- und
Warmwasseranschlüssen müssen ausgeglichen
werden.
Montagehinweise
• Vor der Montage muss das Produkt auf Transportschä-
den untersucht werden. Nach dem Einbau werden
keine Transport- oder Oberflächenschäden anerkannt.
• Die Armatur muss nach den gültigen Normen montiert,
gespült und geprüft werden!
• Die in den Ländern jeweils gültigen Installationsrichtli-
nien sind einzuhalten.
• Die in den Ländern jeweils gültigen Installationsrichtli-
nien sind einzuhalten.
• Die Armatur kann nicht in Verbindung mit einem
Durchlauferhitzer verwendet werden.
Technische Daten
Betriebsdruck: max. 1 MPa
Empfohlener Betriebsdruck: 0,1 - 0,5 MPa
Prüfdruck: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Heißwassertemperatur: max.80°C
Empfohlene Heißwassertemperatur: 65°C
Thermische Desinfektion: max. 70°C / 4 min
Eigensicher gegen Rückfließen
Das Produkt ist ausschließlich für Trinkwasser konzipiert!
Deutsch
2

Montage voir pages 31
Classification acoustique et
débit (voir pages 44)
Accessoires en option (ne fait pas
partie de la fourniture)
joint #98996000
Pièces détachées (voir pages 39)
Nettoyage
et brochure ci-jointe
Instructions de service (voir
pages 35)
• La construction de la robinetterie Bidette
fait qu'une légère quantité d'eau s'écoule
au niveau de la sortie de la robinetterie,
lors du fonctionnement de la douchette.
• Hansgrohe recommande de ne pas utili-
ser le premier demi-litre le matin ou après
une période de stagnation prolongée.
Diagramme du débit
(voir pages 38)
cDébit du mélangeur
dDébit douchette
Dimensions (voir pages 36)
Etalonnage (voir pages 34)
Mitigeur avec limitation de la température:
voir la page 34 pour le réglage. Une limita-
tion de la température n'est pas recomman-
dée quand le mitigeur est alimenté par un
chauffe-eau instantané.
Ne pas utiliser de silicone contenant de
l'acide acétique!
Description du symbole
Consignes de sécurité
Lors du montage, porter des gants de protection
pour éviter toute blessure par écrasement ou
coupure.
Le système de douche ne doit servir qu'à se laver et
à assurer l'hygiène corporelle.
Il est conseillé d'équilibrer les pressions de l'eau
chaude et froide.
Instructions pour le montage
• Avant son montage, s'assurer que le produit n'a
subi aucun dommage pendant le transport Après le
montage, tout dommage de transport ou de surface
ne pourra pas être reconnu.
• La robinetterie doit être installée, rincée et contrôlée
conformément aux normes valables!
• Les directives d'installation en vigueur dans le pays
concerné doivent être respectées.
• Les directives d'installation en vigueur dans le pays
concerné doivent être respectées.
• Le robinet ne fonctionne pas avec une production
d’eau chaude instantanée.
Informations techniques
Pression de service autorisée: max. 1 MPa
Pression de service conseillée: 0,1 - 0,5 MPa
Pression maximum de contrôle: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Température d'eau chaude: max.80°C
Température recommandée: 65°C
Désinfection thermique: max. 70°C / 4 min
Avec dispositif anti-retour
Le produit est exclusivement conçu pour de l'eau
potable!
Français
3

Assembly see page 31
Test certificate (see page 44)
Special accessories (order as an
extra)
seal #98996000
Spare parts (see page 39)
Cleaning
and enclosed brochure
Operation (see page 35)
• Due to the design of the Bidette fittings,
a small amount of water will leak at the
outlet of the fitting when the hand shower
is running.
• Hansgrohe recommends not to use as
drinking water the first half liter of water
drawn in the morning or after a pro-
longed period of non-use.
Flow diagram
(see page 38)
cRate of flow mixer
dRate of flow handshower
Dimensions (see page 36)
Adjustment (see page 34)
To adjust the hot water limiter on single lever
mixers, please see page 34. Using a hot
water limiter in connection with a continuous
flow water heater is not recommended.
Do not use silicone containing acetic acid!
Symbol description
Safety Notes
Gloves should be worn during installation to prevent
crushing and cutting injuries.
The shower system may only be used for bathing,
hygienic and body cleansing purposes.
The hot and cold supplies must be of equal pres-
sures.
Installation Instructions
• Prior to installation, inspect the product for transport
damages. After it has been installed, no transport or
surface damage will be honoured.
• The fitting must be installed, flushed and tested after
the valid norms!
• The plumbing codes applicable in the respective
countries must be oberserved.
• The plumbing codes applicable in the respective
countries must be oberserved.
• The mixer can not used together with a continuous
flow water heater.
Technical Data
Operating pressure: max. 1 MPa
Recommended operating pressure: 0,1 - 0,5 MPa
Test pressure: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Hot water temperature: max.80°C
Recommended hot water temp.: 65°C
Thermal disinfection: max. 70°C / 4 min
Safety against backflow
The product is exclusively designed for drinking water!
English
4

Montaggio vedi pagg. 31
Segno di verifica (vedi pagg. 44)
Accessori speciali (non contenuto
nel volume di fornitura)
guarnizione #98996000
Parti di ricambio (vedi pagg. 39)
Pulitura
e brochure allegata
Procedura (vedi pagg. 35)
• Dovuto dal tipo costruttivo del rubinetto
Bidette, durante il funzionamento della
doccia manuale dall'uscita del rubinetto
fuoriesce minimamente dell'acqua.
• Hansgrohe raccomanda, di mattina
oppure dopo lunghi tempi di stagnazione,
di non utilizzare il primo mezzo litro come
acqua potabile.
Diagramma flusso
(vedi pagg. 38)
cPotenza di erogazione del miscelatore
dPotenza di erogazione docetta
Ingombri (vedi pagg. 36)
Taratura (vedi pagg. 34)
Per la regolazione del limitatore di erogazio-
ne di acqua calda dei miscelatori mono-
comando, vedi Pagina 34. Un limitatore di
erogazione di acqua calda in combinazione
con le caldaie istantanee non è consiglia-
bile.
Non utilizzare silicone contenente acido
acetico!
Descrizione simbolo
Indicazioni sulla sicurezza
Durante il montaggio, per pevitare ferite da schiac-
ciamento e da taglio bisogna indossare guanti
protettivi.
Il sistema doccia deve essere utilizzato esclusivamen-
te per l'giene del corpo.
Attenzione! Compensare le differenze di pressione
tra i collegamenti dell'acqua fredda e dell'acqua
calda.
Istruzioni per il montaggio
• Prima del montaggio è necessario controllare che non
ci siano stati danni durante il trasporto. Una volta ese-
guito il montaggio, non verranno riconosciuti eventuali
danni di trasporto o delle superfici.
• La rubinetteria deve essere installata, pulita e testata
secondo le istruzioni riportate!
• Vanno rispettate le direttive di installazione nazionali
vigenti nel rispettivo paese.
• Vanno rispettate le direttive di installazione nazionali
vigenti nel rispettivo paese.
• Il rubinetto non può essere utilizzato insieme ad uno
scalda-acqua istantaneo.
Dati tecnici
Pressione d'uso: max. 1 MPa
Pressione d'uso consigliata: 0,1 - 0,5 MPa
Pressione di prova: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura dell'acqua calda: max.80°C
Temp. dell'acqua calda consigliata: 65°C
Disinfezione termica: max. 70°C / 4 min
Sicurezza antiriflusso
Il prodotto è concepito esclusivamente per acqua
potabile!
Italiano
5

Montaje ver página 31
Marca de verificación (ver pági-
na 44)
Opcional (no incluido en el sumi-
nistro)
Junta #98996000
Repuestos (ver página 39)
Limpiar
y folleto anexo
Manejo (ver página 35)
• Por el tipo de construcción del grifo del
bidet, cuando se utiliza la ducha de mano
sale menos agua por el grifo.
• Hansgrohe recomienda no utilizar el
primer medio litro como agua potable
por las mañanas o tras un largo periodo
de inactividad.
Diagrama de circulación
(ver página 38)
cCaudal mezclador
dCaudalmáximo Teleducha
Dimensiones (ver página 36)
Ajuste (ver página 34)
Uso como mezclador monomando con
limitación del caudal de agua caliente: ver
ajuste en pagina 34. En combianción con
calentadores instantáneos no es recomenda-
ble limitar el caudal de agua caliente.
No utilizar silicona que contiene ácido
acético!
Descripción de símbolos
Indicaciones de seguridad
Durante el montaje deben utilizarse guantes para
evitar heridas por aplastamiento o corte.
La grifería solo debe ser utilizada para fines de
baño, higiene y limpieza corporal.
Grandes diferencias de presión en servicio entre
agua fría y agua caliente deben equilibrarse.
Indicaciones para el montaje
• Antes del montaje se debe examinarse el producto
contra daños de transporte. Después de la instala-
ción so se reconoce ningún daño de transporte o de
superficie.
• El grifo tiene que ser instalado, probado y testado,
según las normas en vigor.
• Es obligatorio el cumplimiento de las directrices de
instalación vigentes en el país respectivo.
• Es obligatorio el cumplimiento de las directrices de
instalación vigentes en el país respectivo.
• Este grifo no es apto en combinación con un calenta-
dor continuo.
Datos técnicos
Presión en servicio: max. 1 MPa
Presión recomendada en servicio: 0,1 - 0,5 MPa
Presión de prueba: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura del agua caliente: max.80°C
Temp. recomendada del agua caliente: 65°C
Desinfección térmica: max. 70°C / 4 min
Seguro contra el retorno
El producto ha sido concebido exclusivamente para
agua potable.
Español
6

Montage zie blz. 31
Keurmerk (zie blz. 44)
Toebehoren (behoort niet tot het
leveringspakket)
dichting #98996000
Service onderdelen (zie blz. 39)
Reinigen
en bijgevoegde brochure
Bediening (zie blz. 35)
• Vanwege de bouwwijze van de bidet-
armatuur komt er tijdens de werking van
de handdouche iets water uit de uitloop
van de armatuur vrij.
• Hansgrohe raadt aan om 's morgens na
langere stagnatietijden de eerste halve
liter niet als dinkwater te gebruiken.
Doorstroomdiagram
(zie blz. 38)
cDoorstroomcapaciteit mengkraan
dDoorstroomcapaciteit handdouche
Maten (zie blz. 36)
Instellen (zie blz. 34)
Eéngreepsmengkranen met warmwaterbe-
grenzing, instelling zie blz. 34. In combina-
tie met geisers wordt een warmwaterbegren-
zing niet aanbevolen.
Gebruik geen zuurhoudende silicone!
Symboolbeschrijving
Veiligheidsinstructies
Bij de montage moeten ter voorkoming van knel- en
snijwonden handschoenen worden gedragen.
Het douchesysteem mag alleen voor het wassen,
hygiënische doeleinden en voor de lichaamreiniging
worden gebruikt.
Grote drukverschillen tussen de koud- en warmwater-
toevoer dienen vermeden te worden.
Montage-instructies
• Vóór de montage moet het product gecontroleerd
worden op transportschade. Na de inbouw wordt
geen transport- of oppervlakteschade meer aanvaard.
• Leidingen doorspoelen volgens Norm. De mengkraan
vervolgens monteren en controleren!
• De in de overeenkomstige landen geldende installatie-
richtlijnen moeten nageleefd worden.
• De in de overeenkomstige landen geldende installatie-
richtlijnen moeten nageleefd worden.
• Het artikel kan niet in combinatie met een doorstroom-
toestel toegepast worden.
Technische gegevens
Werkdruk: max. max. 1 MPa
Aanbevolen werkdruk: 0,1 - 0,5 MPa
Getest bij: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatuur warm water: max.80°C
Aanbevolen warm water temp.: 65°C
Thermische desinfectie: max. 70°C / 4 min
Beveiligd tegen terugstromen
Het product is uitsluitend ontworpen voor drinkwater!
Nederlands
7

Montering se s. 31
Godkendelse (se s. 44)
Specialtilbehør (ikke med i leve-
ringsomfang)
Pakning #98996000
Reservedele (se s. 39)
Rengøring
og vedlagt brochure
Brugsanvisning (se s. 35)
• Pga. Bidette-armaturets byggemåde,
træder en ringe mængde vand ud af ar-
maturets afløb under håndbruserens drift.
• Hansgrohe anbefaler at den første halve
liter om morgenen eller efter længere
stagneringstider ikke anvendes som drik-
kevand.
Gennemstrømningsdiagram
(se s. 38)
cGennemstrømnigskapacitet etgrebsar-
maturer
dGennemstrømnigskap. håndbruser
Målene (se s. 36)
Forindstilling (se s. 34)
Etgrebsarmaturer med varmtvandsbegræns-
ning, justering se side 34. I forbindelse med
gennemstrømningsvandvarmer anbefales en
varmtvandsbegrænsning ikke.
Der må ikke benyttes eddikesyreholdig
silikone!
Symbolbeskrivelse
Sikkerhedsanvisninger
Ved monteringen skal der bruges handsker for at
undgå kvæstelser og snitsår.
Brusersystemet må kun bruges til bade-, hygiejne og
rengøringsformål.
Større trykforskelle mellem koldt og varmt vand bør
udjævnes.
Monteringsanvisninger
• Før monteringen skal produktet kontrolleres for trans-
portskader. Efter monteringen godkendes transportska-
der eller skader på overfladen ikke længere.
• Ifølge gældende regler, skal armaturet monteres, skyl-
les igennem og afprøves.
• Installationsbestemmelserne, der gælder i det enkelte
land, skal overholdes.
• Installationsbestemmelserne, der gælder i det enkelte
land, skal overholdes.
• Armaturet bør ikke anvendes i forbindelse med en
gennemstrømningsvandvarmer.
Tekniske data
Driftstryk: max. 1 MPa
Anbefalet driftstryk: 0,1 - 0,5 MPa
Prøvetryk: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Varmtvandstemperatur: max.80°C
Anbefalet varmtvandstemperatur: 65°C
Termisk desinfektion: max. 70°C / 4 min
Med indbygget kontraventil
Produktet er udelukkende beregnet til drikkevand!
Dansk
8

Montagem ver página 31
Marca de controlo (ver página
44)
Acessórios especiais (não incluí-
do no volume de fornecimento)
Vedante #98996000
Peças de substituição (ver página
39)
Limpeza
e brochura em anexo
Funcionamento (ver página 35)
• Devido ao tipo de construção da mis-
turadora Bidette existe algum fluxo de
água na saída da misturadora durante a
utilização do chuveiro de mão.
• A Hansgrohe recomenda a não utilização
do primeiro meio litro de água, de manhã
ou após longas paragens, para fins de
consumo.
Fluxograma
(ver página 38)
cCaudal misturadora
dCaudal chuveiro de mão
Medidas (ver página 36)
Afinação (ver página 34)
Misturadora monocomando equipada com
limitador de temperatura (vide pàg. 34). Em
combinação com caldeira ou esquentador
instantâneo o limitador de água quente não
é recomendado.
Não utilizar silicone que contenha ácido
acético!
Descrição do símbolo
Avisos de segurança
Durante a montagem devem ser utilizadas luvas de
protecção, de modo a evitar ferimentos resultantes
de entalamentos e de cortes.
O sistema de duche só pode ser utilizado para fins
de higiene pessoal.
Grandes diferenças entre as pressões das águas
quente e fria devem ser compensadas.
Avisos de montagem
• Antes da montagem deve-se controlar o produto rela-
tivamente a danos de transporte. Após a montagem
não são aceites quaisquer danos de transporte ou de
superfície.
• A misturadora deve ser instalada, purgada e testada
de acordo com as normas em vigor!
• A prescrições de instalação válidas nos respetivos
países devem ser respeitadas.
• A prescrições de instalação válidas nos respetivos
países devem ser respeitadas.
• A misturadora não pode ser utilizada com esquenta-
dores instantâneos ou caldeira.
Dados Técnicos
Pressão de funcionamento: max. 1 MPa
Pressão de func. recomendada: 0,1 - 0,5 MPa
Pressão testada: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura da água quente: max.80°C
Temp. água quente recomendada: 65°C
Desinfecção térmica: max. 70°C / 4 min
Função anti-retorno e anti-vácuo
Este produto foi única e exclusivamente concebido para
água potável!
Português
9

Montaż patrz strona 31
Znak jakości (patrz strona 44)
Wyposażenie specjalne (Nie jest
częścią dostawy)
Uszczelka #98996000
Części serwisowe (patrz strona
39)
Czyszczenie
i dołączona broszura
Obsługa (patrz strona 35)
• Ze względu na rodzaj konstrukcji armatu-
ry bidetu, w trakcie eksploatacji prysznica
ręcznego wydostaje się na wylocie
armatury niewielka ilość wody.
• Hansgrohe zaleca, by z rana lub po dłuż-
szym czasie niekorzystania, pierwsze pół
litra wody nie używać jako wody pitnej.
Schemat przepływu
(patrz strona 38)
cWydajność przepływu przez mieszacz
dWydajność przepływu przez prysznic
ręczny
Wymiary (patrz strona 36)
Ustawianie (patrz strona 34)
Mieszacz jednouchwytowy z ograniczni-
kiem temperatury wody, ustawianie, patrz
str. 34. Używanie ogranicznika temperatury
wody w połączeniu z przepływowym pod-
grzewaczem wody nie jest zalecane.
Nie stosować silikonów zawierających kwas
octowy!
Opis symbolu
Wskazówki bezpieczeństwa
Aby uniknąć zranień, takich jak zgniecenia czy prze-
cięcia, podczas montażu należy nosić rękawice.
Prysznic może być używany tylko do kąpieli, higieny
i czyszczenia ciała.
Znaczne różnice ciśnień na dopływach ciepłej i
zimnej wody muszą zostać wyrównane.
Wskazówki montażowe
• Przed montażem należy skontrolować produkt
pod kątem szkód transportowych. Po montażu nie
widać żadnych szkód transportowych ani szkód na
powierzchni.
• Armatura musi być zamontowana, przepłukana i
wypróbowana według obowiązujących norm!
• Należy przestrzegać wytycznych instalacyjnych
obowiązujących w danym kraju.
• Należy przestrzegać wytycznych instalacyjnych
obowiązujących w danym kraju.
• Armatura nie może współpracować z przepływowymi
podgrzewaczami wody.
Dane techniczne
Ciśnienie robocze: maks. 1 MPa
Zalecane ciśnienie robocze: 0,1 - 0,5 MPa
Ciśnienie próbne: 1,6 MPa
(1 MPa = 10 bary = 147 PSI)
Temperatura wody gorącej: maks.80°C
Zalecana temperatura wody gorącej: 65°C
Dezynfekcja termiczna: maks. 70°C / 4 min
Samoistnie zabezpieczony przed przepływem zwrotnym
Produkt stworzono wyłącznie do wody pitnej!
Polski
10

Montáž viz strana 31
Zkušební značka (viz strana 44)
Zvláštní příslušenství (není sou-
částí dodávky)
těsnění #98996000
Servisní díly (viz strana 39)
Čištění
a přiložená brožura
Ovládání (viz strana 35)
• Z důvodu typu konstrukce bidetové arma-
tury, dochází během provozu ruční sprchy
k drobnému vytékání vody na vývodu
armatury.
• Hansgrohe doporučuje ráno nebo po
delších přestávkách nepoužívat prvního
půl litru jako pitnou vodu.
Diagram průtoku
(viz strana 38)
cPrůtokové množství baterie
dPrůtokové množství ruční sprchy
Rozmìry (viz strana 36)
Nastavení (viz strana 34)
Páková baterie s omezením horké vody,
seřízení viz. str. 34. Ve spojení s průtokovými
ohřívači nedoporučujeme používat uzávěr
teplé vody.
Nepoužívat silikon s obsahem kyseliny
octové!
Popis symbolů
Bezpečnostní pokyny
Pro zabránění řezným zraněním a pohmožděninám
je nutné při montáži nosit rukavice.
Produkt smí být používán pouze ke koupání a za
účelem tělesné hygieny.
Je nutné vyrovnat velké rozdíly tlaku mezi přípoji
studené a teplé vody.
Pokyny k montáži
• Před montáží je třeba produkt zkontrolovat, zda nebyl
při transportu poškozen. Po zabudování nebudou
uznány žádné škody způsobené transportem nebo
poškození povrchu.
• Armatura se musí montovat, proplachovat a testovat
podle platných norem!
• Je třeba dodržovat montážní pravidla platné v dané
zemi.
• Je třeba dodržovat montážní pravidla platné v dané
zemi.
• Armatura se nesmí používat v kombinaci s průtokovým
ohřívačem.
Technické údaje
Provozní tlak: max. 1 MPa
Doporučený provozní tlak: 0,1 - 0,5 MPa
Zkušební tlak: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Teplota horké vody: max.80°C
Doporučená teplota horké vody: 65°C
Tepelná desinfekce: max. 70°C / 4 min
Vlastní jištění proti zpětnému nasátí.
Výrobky Hansgrohe jsou vhodné pro přímý kontakt s
pitnou vodou.
Česky
11

Montáž viď strana 31
Osvedčenie o skúške (viď strana
44)
Zvláštne príslušenstvo (nie je
súčasťou dodávky)
tesnenie #98996000
Servisné diely (viď strana 39)
Čistenie
a priložená brožúra
Obsluha (viď strana 35)
• Z dôvodu konštrukcie bidetovej armatúry
uniká počas prevádzky ručnej sprchy ne-
patrné množstvo vody z výstupu armatúry.
• Hansgrohe odporúča ráno a po dlhších
dobách odstávky nepoužiť prvého pol
litra vody ako pitnú vodu.
Diagram prietoku
(viď strana 38)
cPrietokové množstvo zmiešavacej baté-
rie
dPrietokové množstvo ručnej sprchy
Rozmery (viď strana 36)
Nastavenie (viď strana 34)
Páková batéria s obmedzením teplej vody,
nastavenie viď.str. 34. V spojení s prieto-
kovými ohrievačmi sa uzáver teplej vody
neodporúča.
Nepoužívať silikón s obsahom kyseliny
octovej!
Popis symbolov
Bezpečnostné pokyny
Pri montáži musíte nosiť rukavice, aby ste predišli
pomliaždeninám a rezným poraneniam.
Produkt sa smie používať len na kúpanie a telesnú
hygienu.
Veľké rozdiely v tlaku medzi prípojkami studenej a
teplej vody musia byť vyrovnané.
Pokyny pre montáž
• Pred montážou musíte produkt skontrolovať, či nebol
počas transportu poškodený. Po zabudovaní nebudú
uznané žiadne škody spôsobené transportom alebo
poškodenia povrchu.
• Batéria sa musí montovať, preplachovať a testovať
podľa platných noriem!
• Je potrebné dodržiavať smernice o inštalácii, ktoré sú
práve teraz platné v krajinách.
• Je potrebné dodržiavať smernice o inštalácii, ktoré sú
práve teraz platné v krajinách.
• Armatúra sa nesmie používať v kombinácii s prietoko-
vým ohrievačom.
Technické údaje
Prevádzkový tlak: max. 1 MPa
Doporučený prevádzkový tlak: 0,1 - 0,5 MPa
Skúšobný tlak: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Teplota teplej vody: max.80°C
Doporučená teplota teplej vody: 65°C
Termická dezinfekcia: max. 70°C / 4 min
Vlastná poistka proti spätnému nasatiu.
Výrobok je koncipovaný výhradne pre pitnú vodu!
Slovensky
12

λላ ғ࡬ֹး 31
࡝တё࠸ (ғ࡬ֹး 44)
࿈ላڶ࡯ (Ҁᄛ܀ࠈّິ଻)
ׅ౿ #98996000
ПႦ࡯ (ғ࡬ֹး 39)
ౠ༟
ѧڶႳཪ൫Ҧ
Ҟቒ (ғ࡬ֹး 35)
• ႬႽቓტ๦֣ࢰܐྗ൒ƱൎႦ൫ӹ
޻೐െ๦ԙඡၬԙഐྶඡĂ
• ݯඬ۪࿬ࡷၮƱౠӢࠅᄛඡӇെࡕ
๒ᇊިƱఫϴഴඡҀቒႀႦඡൎႦĂ
൓ၧ๫
(ғ࡬ֹး 38)
c ๦෌
d ൫า޻೐෌
մཪ (ғ࡬ֹး 36)
זࢩ (ғ࡬ֹး 34)
չႳಡඡᇃఔ֣ք൫ѡ๦֣זࢩ
٘كƱғ࡬ֹ 34 းĂ ೀݒ჎ࠥಡ൒
ಡඡఔ၀఍ൎႦƱᄳҀࡷၮൎႦᆶಡඡ
ላᇀĂ
౦໽ൎႦݡႳၗු֣ܿƦ
ږݺඨૺ
λ಄࠭ౄ
ላணെືу૥ࠨ࿠ނోۧ൱ംƱпྴոആ൫
ศĂ
ტ༠๢ᆸᄋྶቒື༟ტāໍറނࢯതᆫႦĂ
্ಡඡܳࡕݔմ֣࿠৭ҳпྴ჋ၙ௚ޗĂ
λላา൓
• λላఫпྴ࡝Үҿ௔൜ڌ൱֜ᄌ൹෣ݛĂ λላ
ިࡺҀನᄌ൹෣ݛࠅє૩෣ംĂ
• пྴνᅴཁྙ֣ܽץλላƱԈ༟ނҧ൩ҿ௔Ʀ
• ౦ቌ൭֐ַݑࡃཁྙ֣λላܽץĂ
• ౦ቌ൭֐ַݑࡃཁྙ֣λላܽץĂ
• قૈҀ჎ࠥಡ൒ಡඡఔ৳ࢢൎႦĂ
࠭ඊғඒ
ۻቒ࿠఺ƿ ቉մ 1 MPa
๵ࡧۻቒ࿠఺ƿ 0,1 - 0,5 MPa
ҧ൩࿠఺ƿ 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
ಡඡ໏؅ƿ ቉մ80°C
๵ࡧಡඡ໏؅ƿ 65°C
ಡ৭ས׻: ቉մ 70°C / 4 ٱᇐ
ሯ׬ٛᆶ߫
ڼҿ௔ሃືႀႦඡട࠷Ʀ
ᇍ໑
13

Монтаж см. стр. 31
Знак технического контроля
(см. стр. 44)
Специальные принадлежно-
сти (не включено в объем постав-
ки!)
Уплотнение #98996000
Κомплеκт (см. стр. 39)
Очистка
и прилагаемая брошюра
Эксплуатация (см. стр. 35)
• В силу строения арматуры биде в
процессе работы ручного душа через
выпускное отверстие арматуры выходит
небольшое количество воды.
• Hansgrohe рекомендует по утрам
либо после длительного перерыва в
использовании не использовать первые
поллитра воды для питья.
Схема потока
(см. стр. 38)
cПропускная способность смесителя
dПропускная способность ручного
душа
Размеры (см. стр. 36)
Подгонка (см. стр. 34)
Однорычажный смеситель имеет ограни-
читель расхода горячей воды (см. Стр. 34:
юстировка). В комбинации с проточными
нагревателями не рекомендуется установ-
ка блокировка горячей воды!
Не применяйте силикон, содержащий
уксусную кислоту.
Описание символов
Указания по технике безопасности
Во время монтажа следует надеть перчатки во
избежание прищемления и порезов.
Изделие разрешается использовать только в
гигиенических целях: для принятия ванны и личной
гигиены.
донного клапа. Перед установкой смесителя не-
обходимо регулировочными кранами выровнять
авление холодной и горячей воды при помощи
вентмлей регулирующих подачу воды в квартиру.
Указания по монтажу
• Перед монтажом следует проверить изделие на
предмет повреждений при перевозке. После монта-
жа претензии о возмещении ущерба за поврежде-
ния при перевозке или повреждения поверхностей
не принимаются.
• Смеситель должен быть смонтирован по дей-
ствующим нормам и в соответствии с настоящей
инструкцией, проверен на геметичность и безупреч-
ность работы
• Необходимо соблюдать требования по монтажу,
действующие в соответствующих странах.
• Необходимо соблюдать требования по монтажу,
действующие в соответствующих странах.
• Применение арматуры при наличии проточного
нагревателя не допускается.
Технические данные
Рабочее давление: не более. 1 МПа
Рекомендуемое рабочее давление: 0,1 - 0,5 МПа
Давлении: 1,6 МПа
(1 МПа = 10 bar = 147 PSI)
Температура горячей воды: не более.80°C
Рекомендуемая темп. гор. воды: 65°C
Термическая дезинфекция: не более. 70°C / 4 мин
укомплектован клапаном обратного тока воды
Изделие предназначено исключительно для питьевой
воды!
Русский
14

Szerelés lásd a oldalon 31
Vizsgajel (lásd a oldalon 44)
Egyéb tartozék (a szállítási egy-
ség nem tartalmazza)
Tömítés #98996000
Tartozékok (lásd a oldalon 39)
Tisztítás
és mellékelt brossúrával
Használat (lásd a oldalon 35)
• A bidette csaptelepének felépítése miatt,
a kézi zuhany üzemeltetése alatt enyhe
mértékben víz léphet ki a csaptelepből.
• A Hansgrohe azt ajánlja, hogy hosszabb
állási idő után az első fél liter vizet ne
használja ivóvízként.
Átfolyási diagramm
(lásd a oldalon 38)
cÁtfolyási teljesítmény, keverő
dÁtfolyási teljesítmény, kézi zuhany
Méretet (lásd a oldalon 36)
Beállítás (lásd a oldalon 34)
Az egykaros, melegvíz-korlátozóval ellátott
keverő csaptelep beállítását lásd a 34. ol-
dalon. Az átfolyó rendszerű vízmelegítőknél
nem ajánlott a melegvíz-korlátozó.
Ne használjon ecetsavtartalmú szilikont!
Szimbólumok leírása
Biztonsági utasítások
A szerelésnél a zúzódások és vágási sérülések
elkerülése érdekében kesztyűt kell viselni.
A terméket csak fürdéshez, mosakodáshoz, és
egészségügyi tisztálkodáshoz szabad használni.
A hidegvíz- és a melegvíz-csatlakozások közötti
nagy nyomáskülönbséget kikell egyenlíteni!
Szerelési utasítások
• A szerelés előtt ellenőrizni kell, hogy a terméknek
nincs-e szállítási sérülése. Beépítés után a szállítási-
vagy felületi sérüléseket nem ismerik el.
• A csaptelepet az érvényben lévő előírásoknak megfe-
lelően kell felszerelni, átöblíteni és ellenőrizni!
• Az egyes országokban érvényes installációs irányelve-
ket be kell tartani.
• Az egyes országokban érvényes installációs irányelve-
ket be kell tartani.
• A vízcsapot nem lehet átfolyós vízmelegítővel hasz-
nálni.
Műszaki adatok
Üzemi nyomás: max. 1 MPa
Ajánlott üzemi nyomás: 0,1 - 0,5 MPa
Nyomáspróba: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Forróvíz hőmérséklet: max.80°C
Forróvíz javasolt hőmérséklete: 65°C
Termikus fertőtlenítés: max. 70°C / 4 perc
Visszafolyás gátlóval
A terméket kizárólag ivóvízhez tervezték!
Magyar
15

Asennus katso sivu 31
Koestusmerkki (katso sivu 44)
Erityisvaruste (ei kuulu toimituk-
seen)
Tiiviste #98996000
Varaosat (katso sivu 39)
Puhdistus
ja oheinen esite
Käyttö (katso sivu 35)
• Bideesuihku on rakenteeltaan sellainen,
että suihkua käytettäessä hanasta valuu
hieman vettä.
• Hansgrohe suosittelee, että ensimmäistä
puolta litraa ei käytetä juomavetenä
aamuisin eikä silloin, kun laitetta ei ole
käytetty pitkään aikaan.
Virtausdiagrammi
(katso sivu 38)
cSekoittimen läpivirtausmäärä
dKäsisuihkun läpivirtausmäärä
Mitat (katso sivu 36)
Säätö (katso sivu 34)
Yksivipuinen sekoittaja lämpimän veden ra-
joituksella, katso säätö sivulta 34. Lämpimän
veden rajoitusta ei suositella läpivirtauskuu-
mentimen yhteydessä.
Älä käytä etikkahappopitoista silikonia!
Merkin kuvaus
Turvallisuusohjeet
Asennuksessa on käytettävä käsineitä puristumien ja
viiltojen aiheuttamien tapaturmien estämiseksi.
Suihkujärjestelmää saa käyttää ainoastaan kylpy-,
hygienia- ja puhdistustarkoituksiin.
Suuret paine-erot kylmä- ja kuumavesiliitäntöjen
välillä on tasattava.
Asennusohjeet
• Ennen asennusta on tarkastettava tuotteen mahdolli-
set kuljetusvahingot. Asennuksen jälkeen kuljetus- ja
pintavaurioita ei hyväksytä.
• Kaluste on asennettava, huuhdeltava ja tarkastettava
voimassa olevien määräysten mukaisesti!
• Jokaisessa maassa on noudatettava siellä päteviä
asennusohjeita.
• Jokaisessa maassa on noudatettava siellä päteviä
asennusohjeita.
• Armatuuria ei voi käyttää läpimenovedenkuumentimen
yhteydessä.
Tekniset tiedot
Käyttöpaine: maks. 1 MPa
Suositeltu käyttöpaine: 0,1 - 0,5 MPa
Koestuspaine: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Kuuman veden lämpötila: maks.80°C
Kuuman veden suosituslämpötila: 65°C
Lämpödesinfektio: maks. 70°C / 4 min
Estää itsestään paluuvirtauksen
Tuote on suunniteltu käytettäväksi ainoastaan juomave-
den kanssa!
Suomi
16

Montering se sidan 31
Testsigill (se sidan 44)
Specialtillbehör (medföljer ej
leveransen)
Packning #98996000
Reservdelar (se sidan 39)
Rengöring
och medföljande broschyr
Hantering (se sidan 35)
• Bidette-blandarens konstruktion gör att det
rinner ut lite vatten ur blandaren medan
handduschen används.
• Hansgrohe rekommenderar att den första
halvlitern inte används som dricksvatten
på morgonen eller efter längre perioder
utan användning.
Flödesschema
(se sidan 38)
cGenomströmningskapacitet ettgrepps-
blandare
dGenomströniningskapacitet handdusch
Måtten (se sidan 36)
Justering (se sidan 34)
Enhandsblandare med varmvattenreglering,
justering se sidan 34. Tillsammans med
varmvattenberedare rekommenderas inte en
varmvattenreglering.
Använd inte silikon som innehåller ättiksyra!
Symbolförklaring
Säkerhetsanvisningar
Handskar ska bäras under monteringsarbetet så att
man kan undvika kläm- och skärskadorgen werden.
Produkten får bara användas till kroppshygien med
bad och dusch.
Stora tryckskillnader mellan anslutningarna för varmt
och kallt vatten måste utjämnas.
Monteringsanvisningar
• Det måste undersökas om produkten har transportska-
dor innan den monteras. Efter monteringen accepteras
inga transport- eller ytskiktskador.
• Blandaren måste installeras, genomspolas och testas
enligt gällande föreskrifter.
• De installationsriktlinjer som gäller i länderna ska
följas.
• De installationsriktlinjer som gäller i länderna ska
följas.
• Blandaren kan inte användas tillsammans med en
varmvattenberedare.
Tekniska data
Driftstryck: max. 1 MPa
Rek. driftstryck: 0,1 - 0,5 MPa
Tryck vid provtryckning: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Varmvattentemperatur: max.80°C
Rek. varmvattentemp.: 65°C
Termisk desinfektion: max. 70°C / 4 min
Självspärr mot återflöde
Produkten är enbart avsedd för dricksvatten!
Svenska
17

Montavimas žr. psl. 31
Bandymo pažyma (žr. psl. 44)
Specialūs priedai (nėra prideda-
ma)
Tarpinė #98996000
Atsarginės dalys (žr. psl. 39)
Valymas
ir pridedama brošiūra
Eksploatacija (žr. psl. 35)
• Dėl bidete dušelio konstrukcijos, naudo-
jant rankinį dušelį, iš maišytuvo išteka
nedaug vandens.
• Naudojant po ilgesnės pertraukos, „Hans-
grohe“ rekomenduoja pirmo pusės litro
vandens nevartoti kaip geriamojo.
Pralaidumo diagrama
(žr. psl. 38)
cVandens pralaidumas. Maišytuvas
dRankų dušo vandens pralaidumas
Išmatavimai (žr. psl. 36)
Reguliavimas (žr. psl. 34)
Vienos rankenėlės maišytuvas turi karšto
vandens ribotuvą (nustatymą žr. psl. 34).
Naudojant momentinį šildiklį karšto vandens
ribotuvas nerekomenduojamas.
Nenaudokite silikono, kurio sudėtyje yra
acto rūgšties!
Simbolio aprašymas
Saugumo technikos nurodymai
Apsaugai nuo užspaudimo ir įsipjovimo montavimo
metu mūvėkite pirštines.
Gaminys turi būti naudojamas tik maudymuisi, kūno
higienai ir švarai palaikyti.
Turi būti išlyginti šalto ir karšto slėgio nelygumai.
Montavimo instrukcija
• Prieš montuojant būtina patikrinti, ar gaminys nebuvo
pažeistas transportavimo metu. Sumontavus pre-
tenzijos dėl transportavimo ir paviršiaus pažeidimų
nepriimamos.
• Maišytuvas privalo būti montuojamas, išleidžiamas ir
patikrinamas pagal galiojančias normas!
• Laikykitės atitinkamoje šalyje galiojančių direktyvų dėl
įrengimo.
• Laikykitės atitinkamoje šalyje galiojančių direktyvų dėl
įrengimo.
• Armatūros negalima naudoti kartu su tekančio van-
dens šildytuvu.
Techniniai duomenys
Darbinis slėgis: ne daugiau kaip 1 MPa
Rekomenduojamas slėgis: 0,1 - 0,5 MPa
Bandomasis slėgis: 1,6 MPa
(1 MPa = 10 barų = 147 PSI)
Karšto vandens temperatūra: ne daugiau kaip80°C
Rekomenduojama karšto vandens temperatūra: 65°C
Terminis dezinfekavimas: ne daugiau kaip 70°C / 4 min
Su atbuliniu vožtuvu
Produktas skirtas tik geriamajam vandeniui!
Lietuviškai
18

Sastavljanje pogledaj stranicu 31
Oznaka testiranja (pogledaj
stranicu 44)
Posebni pribor (Nije sadržano u
isporuci!)
brtva #98996000
Rezervni djelovi (pogledaj strani-
cu 39)
Čišćenje
i priložena brošura
Upotreba (pogledaj stranicu 35)
• Zbog konstrukcijske izvedbe armature
bidea tijekom rada ručnog tuša na ispustu
armature može izlaziti voda.
• Hansgrohe preporuča da ujutro ili nakon
duljeg nekorištenja prvih 1/2 litre vode
ne upotrebljavate za piće.
Dijagram protoka
(pogledaj stranicu 38)
cProtok vode Slavina
dProtok vode Ručni tuš
Mjere (pogledaj stranicu 36)
Regulacija (pogledaj stranicu 34)
Za namještanje jednoručnih miješalica s
limiterom tople vode vidi str. 34. U kombina-
ciji s protočnim bojlerima nije preporučljiva
primjena sustava za blokiranje dotoka tople
vode.
Nemojte koristiti silikon koji sadrži octenu
kiselinu!
Opis simbola
Sigurnosne upute
Prilikom montaže se radi sprječavanja prignječenja i
posjekotina moraju nositi rukavice.
Proizvod se smije primjenjivati samo za kupanje,
tuširanje i osobnu higijenu.
Velika razlika u pritisku između vruće i hladne vode
mora biti izbalansirana.
Upute za montažu
• Prije montaže mora se provjeriti je li proizvod oštećen
prilikom transporta. Nakon ugradnje se ne priznaju
nikakve reklamacije koje se odnose na površinska i
transportna oštećenja.
• Cijevi moraju biti postavljene, isprane i testirane
prema važećim normama!
• Obvezno se moraju uvažiti propisi o instalacijama koji
vrijede u dotičnoj zemlji.
• Obvezno se moraju uvažiti propisi o instalacijama koji
vrijede u dotičnoj zemlji.
• Armatura se ne može rabiti u kombinaciji sa protočnim
bojlerom.
Tehnički podatci
Najveći dopušteni tlak: tlak 1 MPa
Preporučeni tlak: 0,1 - 0,5 MPa
Probni tlak: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura vruće vode: tlak80°C
Preporućena temperatura vruće vode: 65°C
Termička dezinfekcija: tlak 70°C / 4 min
Funkcije samo-čišćenja
Proizvod je koncipiran isključivo za pitku vodu!
Hrvatski
19

Montajı bakınız sayfa 31
Kontrol işareti (bakınız sayfa 44)
Özel aksesuarlar (Teslimat kapsa-
mına dahil değildir)
Conta #98996000
Yedek Parçalar (bakınız sayfa 39)
Temizleme
ve birlikte verilen broşür
Kullanımı (bakınız sayfa 35)
• Bidette aramtürünün yapı türünden dolayı
el duşunun çalışması sırasında armatürün
çıkışından az miktarda su çıkar.
• Hansgrohe sabahları uzun durgunluk
süresi sonrasında ilk yarım litre suyun içme
suyu olarak kullanılmamasını önerir.
Akış diyagramı
(bakınız sayfa 38)
cMiks bataryanın debisi
dEl duşunun debisi
Ölçüleri (bakınız sayfa 36)
Ayarlama (bakınız sayfa 34)
Sıcak su sınırlayıcı özelliğine sahip tek kollu
bataryanın ayarlanması için 34. sayfaya
bakınız. Bir sürekli akışlı su ısıtıcısı ile birlikte
kullanılırsa sıcak su sınırlayıcısı önerilmez.
Asetik asit içeren silikon kullanmayın!
Simge açıklaması
Güvenlik uyarıları
Montaj esnasında ezilme ve kesilme gibi yaralanma-
ları önlemek için eldiven kullanılmalıdır.
Duş sistemi yalnızca banyo, hijyen ve beden temizli-
ği amaçları doğrultusunda kullanılabilir.
Sıcak ve soğuk su bağlantıları arasında büyük
basınç farklılıkları varsa, bu basınç farklılıklarının
dengelenmesi gerekir.
Montaj açıklamaları
• Montaj işleminden önce ürün nakliye hasarları
yönünden kontrol edilmelidir. Montaj işleminden sonra
nakliye veya yüzey hasarları için sorumluluk üstlenil-
memektedir.
• Batarya geçerli normlara göre monte edilmeli, yıkan-
malı ve kontrol edilmelidir!
• Ülkelerde geçerli kurulum yönetmeliklerine riayet
edilmelidir.
• Ülkelerde geçerli kurulum yönetmeliklerine riayet
edilmelidir.
• Armatür bir akış ısıtıcısı ile birlikte kullanılamaz.
Teknik bilgiler
İşletme basıncı: azami 1 MPa
Tavsiye edilen işletme basıncı: 0,1 - 0,5 MPa
Kontrol basıncı: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Sıcak su sıcaklığı: azami80°C
Tavsiye edilen su ısısı: 65°C
Termik dezenfeksiyon: azami 70°C / 4 dak
Geri emme önleyici
Ürün sadece şebeke suyu için tasarlanmıştır!
Türkçe
20
