Hans Grohe PuraVida 15775 1 Series Installation guide

Installation Instructions / Warranty
PuraVida
15775XX1


*Please know and follow all applicable local plumbing codes when setting the temperature on the water heater.
* Vous devez connaître et respecter tous les codes de plomberie locaux applicables pour le réglage de la température du
chaue-eau.
*Debe conocer y cumplir todos los códigos locales aplicables para ajustar la temperatura del calentador de agua.
Recommended water
pressure
Pression d’eau recommandée Presión recomendada en
servicio
15 - 75 psi
Max. water pressure Pression d’eau maximum Presión en servicio max. 145 psi
Recommended hot
water temp.
Température recommandée
d'eau chaude
Temperatura recomendada
del agua caliente
10� - 140� F*
Max. hot water temp Température maximum d'eau
chaude
Temperatura del agua
caliente max.
176�F*
Flow rate Capacité nominale Caudal máximo 8 gpm @ 44 psi
Technical Information / Données techniques / Datos tecnicos
Installation Considerations
For best results, Hansgrohe recommends that
this unit be installed by a licensed, profes-
sional plumber.
Please read over these instructions thoroughly
before beginning installation. Make sure that
you have all tools and supplies needed to
complete the installation.
This trim is for use with iBox Universal Plus
model 01850181 (not included).
•
•
•
To prevent scald injury, the maximum output tem-
perature of the shower valve must be no higher
than 10°F. In Massachusetts, the maximum out-
put temperature can be no higher than 11° F.
Keep this booklet and the receipt (or other proof
of date and place of purchase) for this product
in a safe place. The receipt is required should it
be necessary to request warranty parts.
•
•


À prendre en considération pour l’installation
Pour de meilleurs résultats, Hansgrohe recom-
mande que ce produit soit installé par un plom-
bier professionnel licencié.
Ce dispositif requiert une pièce intérieure
01850181.
Veuillez lire attentivement ces instructions avant
de procéder à l’installation. Assurez-vous de
disposer de tous les outils et du matériel néces-
saires pour l’installation.
•
•
•
Pour empêcher des blessures par ébouillan-
tement, la température de sortie maximale du
robinet de douche ne doit pas excéder 10°F.
Au Massachusetts, la température de sortie
maximale du robinet de douche ne doit pas
excéder 11°F.
Conservez ce livret et le reçu (ou une autre
preuve sur laquelle gurent la date et l’endroit
de l’achat) pour ce produit dans un endroit sûr.
Le reçu est requis si vous commandez des pièces
sous garantie.
•
•
Consideraciones para la instalación
Para obtener mejores resultados, Hansgrohe re-
comienda que la instalación de esta unidad esté
a cargo de un plomero profesional matriculado.
La unidad requiere una pieza interior de válvula
01850181.
Antes de comenzar la instalación, lea estas in-
strucciones detenidamente. Asegúrese de tener
las herramientas y los insumos necesarios para
completar la instalación.
•
•
•
Mantenga este folleto y el recibo (u otro com-
probante del lugar y fecha de compra) de este
producto en lugar seguro. El recibo se requiere
en caso de ser necesario solicitar piezas bajo
garantía.
Para evitar escaldaduras, la máxima tempera-
tura de salida de la válvula de la ducha no
debe exceder los 10°F. En Massachusetts, la
máxima temperatura de salida de la válvula de
la ducha no debe exceder los 11°F.
•
•

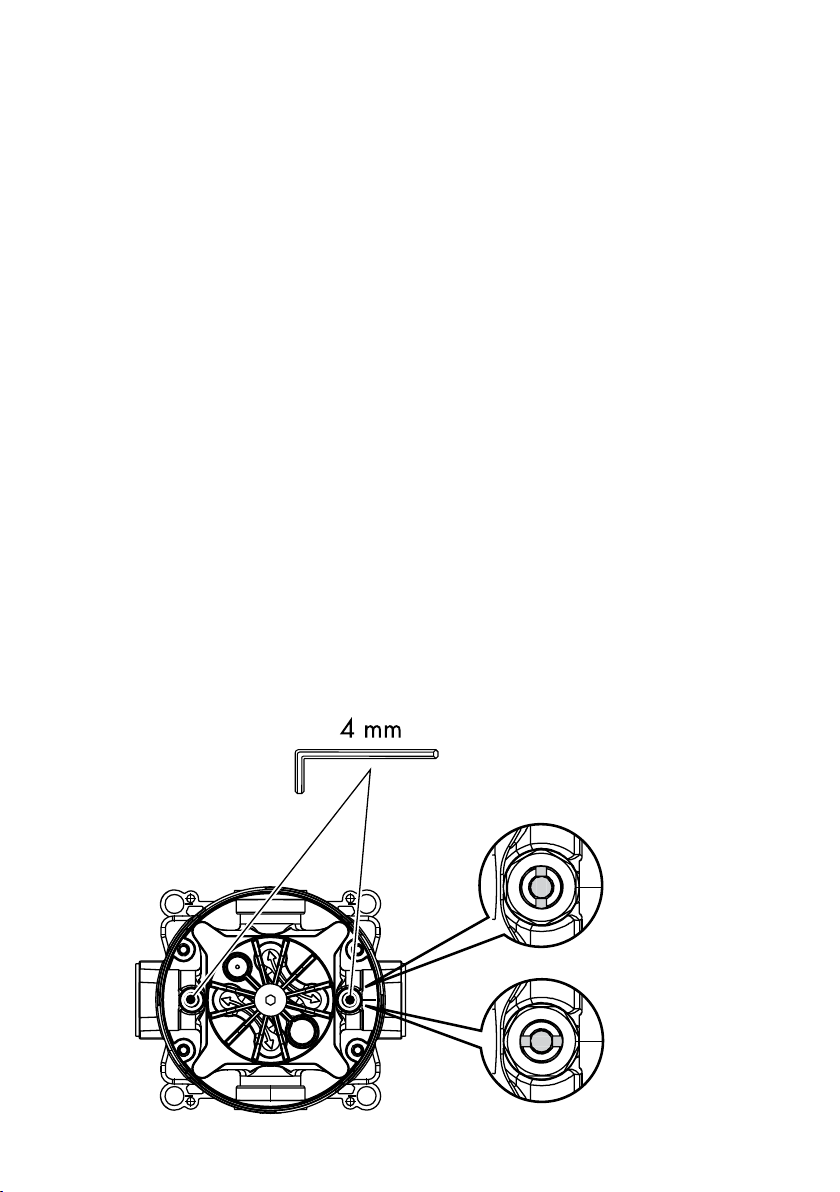

Service Stops / Butées d’arrêt d’isolation / Cierres de servicio
closed
ferme
cerrado
open
ouvert
abierto

4
English
Installation
Make sure that both stops are
closed.
Cut the plaster shield so that it extends ¹⁄₁₆" - ⅛" from
the nished wall surface.
Flush the hot and cold supplies
(1) Remove the dust cover.
() Open the cold stop using a 4 mm Allen wrench.
() Allow the cold supply to ush for at least ve
minutes.
(4) Close the cold stop.
(1) Remove the ushing block using a 5 mm Allen
wrench. Turn it 90° and reinstall.
() Open the hot stop.
() Allow the hot supply to ush for at least 5 minutes.
(4) Close the hot stop.
1.
2.
4 mm
2.
3.
4.
4.
1.
2. 4.
3.

5
Français Español
Installation
Fermez l’eau à les butées d'arrêt
d'isolation à l’aide d’une clé hex-
agonale de 4 mm.
Coupez le protecteur de façon à ce qu’une partie de
¹⁄₁₆ à ⅛ po soit à l’extérieur de la surface du mur ni.
Instalación
Cierre el paso del agua en la en-
trada del suministro o los cierres
de servicio con una llave Allen de
4 mm.
Corte el protector de yeso de modo que sobresalga
¹⁄₁₆" - ⅛" de la supercie de la pared terminada.
Rincez les conduites d’alimentation de l’eau
chaude et de l’eau froide
(1) Retirez l’étiquette.
() Ouvrez l’eau froide à la butée d'arrêt d'isolation
à l’aide d’une clé hexagonale de 4 mm..
() Rincez le conduite de l’eau froide pour au moins
5 minutes.
(4) Fermez l'eau froide à la butée d'arrêt d'isolation.
Lave los suministros frío y caliente
(1) Retire la etiqueta.
() Abra el paso del agua fría en el cierre de servicio
con una llave Allen de 4 mm.
() Lave el suministro de agua fría para por lo menos
cinco minutos.
(4) Cierre el paso del agua fría en el cierre de
servicio.
(1) Retirez la vis de la pièce d’insertion aeurante à
l’aide d’une clé hexagonale de 5 mm. Tournez-le à
90°, et réinstallez-le.
() Ouvrez l’eau chaude à la butée d'arrêt
d'isolation.
() Rincez le conduite de l’eau chaude pour au
moins 5 minutes.
(4) Fermez l'eau chaude à la butée d'arrêt
d'isolation.
(1) Retire el inserto de lavado con una llave Allen de
5 mm. Gírelo 90° y reinstálelo.
() Abra el paso del agua caliente en el cierre de
servicio.
() Lave el suministro de agua caliente para por lo
menos cinco minutos.
(4) Cierre el paso del agua caliente en el cierre de
servicio.

6
English
Measure the distance from the front of the plaster
shield to one of the screw-in anges ("X").
Add ½" to this measurement.
Insert the function block.
Install and tighten the function block screws using a 4
mm Allen wrench.
Seal the wall around the plaster
shield with waterproof sealant
(1).
Failure to seal the wall can lead to
possible water damage.
Remove the ush insert screw using a 5 mm Allen
wrench ().
Remove the ush insert and seals.
1.
2.

7
Français Español
Mesurez la distance entre la surface du mur et la
bride du vis. Notez la longueur mesurée (« X »).
Ajoutez ½ po à cette longueur « X ». Notez cette
nouvelle longueur.
Mida la distancia entre la supercie de la pared y la
brida de tornillo. Anote esta medida (“x”).
Agregue ½" a X. Anote esta medida.
Scellez le mur autour du pro-
tecteur à l’aide d’un agent
d’étanchéité (1).
Si le mur n’est pas scellé, l’eau
pourrait éventuellement causer
des dommages.
Retirez la vis de la pièce d’insertion aeurante à
l’aide d’une clé hexagonale de 5 mm ().
Retirez la pièce d’insertion aeurante et les joints.
Insérez le bloc de fonction.
Installez les vis du bloc de fonction à l’aide d’une clé
hexagonale de 4 mm.
Selle la pared alrededor del
protector de yeso con un sellador
impermeable (1).
Si no se sella la pared, pueden
producirse daños por acción del
agua.
Quite los tornillos del inserto de lavado con una llave
Allen de 5 mm ().
Retire el inserto de lavado y las juntas
Inserte el bloque de función.
Instale los tornillos del bloque de función con una
llave Allen de 4 mm.

8
English

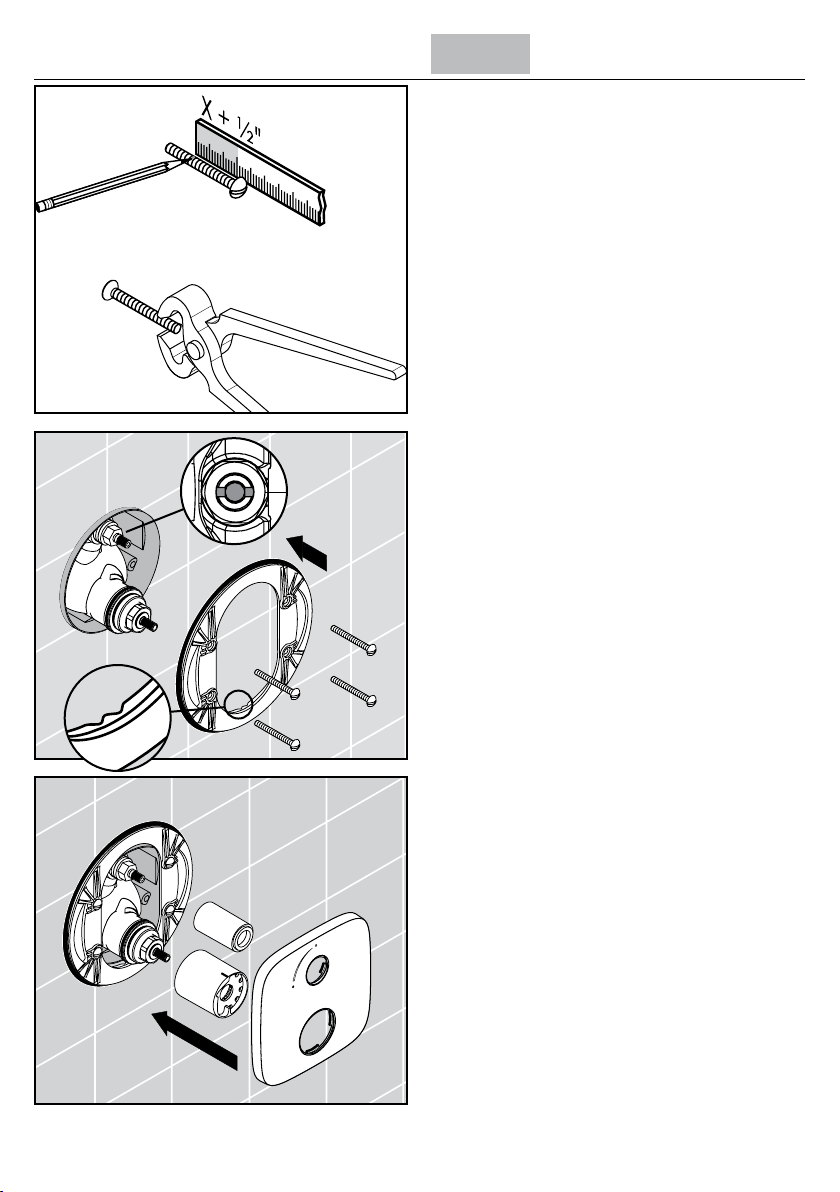

Install the thermostatic mixer sleeve.
Install the volume control sleeve.
Install the escutcheon.
Cut each screw so that it is X + ½" long.
Open the stops.
Install the carrier plate so that the notch is at the
bottom.
Install the carrier plate screws.

9
Français Español
Installez la douille thermostatique.
Installez la douille inverseur.
Installez le rosace.
Instale el casquillo termostatico.
Instale el casquillo del llave de paso.
Instale el orón.
Coupez les vis de façon à ce que celui-ci dépasse de
½ po + la longueur X.
Ouvrez l’eau à les butées d'arrêt d'isolation.
Installez la plaque-support de façon à ce que
l’encoche soit vers le bas.
Installez les vis de la plaque-support.
Corte el tornillo de modo que sobresalga ½" + X.
Abra el paso del agua en los cierres de servicio.
Instale la placa del portador de manera que la
ranura quede en la parte inferior.
Coloque los tornillos de la placa del portador.

10
English

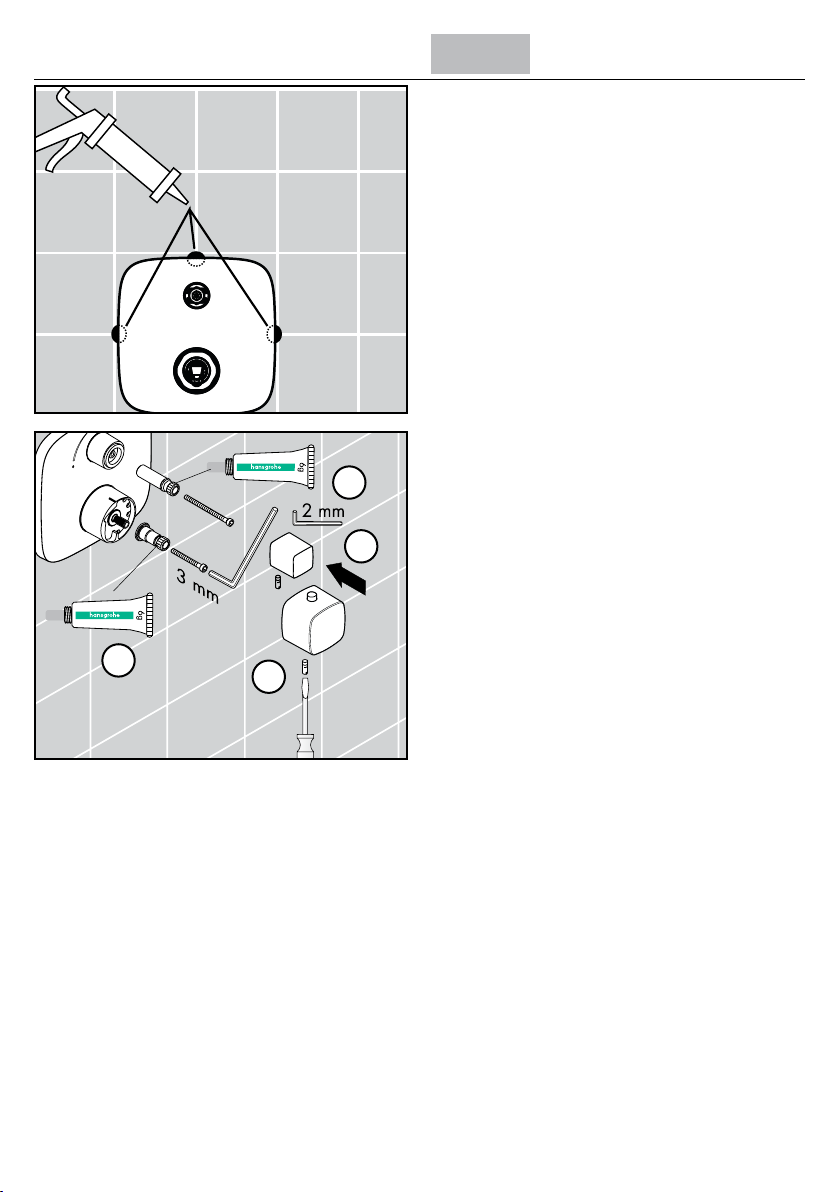

Place a dab of waterproof sealant at each grout joint.
Lubricate the adapter stems with a small amount of
white plumber's grease (1).
Install the handle adapters and screws (). Tighten
the screws using a  mm Allen wrench.
Install the volume control handle ().
Tighten the screw using a  mm Allen wrench.
Install the thermostatic mixer handle so that the safety
stop override button is at the 1:00 position (4).
Tighten the handle screw using a small slot-head
screwdriver.
Maintenance
Inspect the check valves yearly. Replace the check
valves when necessary.
If the water ow diminishes over time, clean the lters
on the thermostatic cartridge.
To prolong the life of the thermostatic cartridge,
regularly run it through its complete range of tempera-
tures.
1.
2.
3.
4.

11
Français Español
Appliquer une petite quantité de l’agent d’étanchéité
aux joints de coulis.
Lubriez la tige de manoeuvre avec une petite quan-
tité de graisse de plomberie blanche (1).
Installez l’adaptateur de poignée (). Serrez la vis à
l’aide d’une clé hexagonale de  mm.
Installe le poignée d'arrêt (1). Serrez la vis à l’aide
d’une clé hexagonale de  mm
Installez la poignée thermostatique de façon à ce
que le bouton de surpassement de la butée de sécu-
rité soit à la position 9:00 ().
Serrez la vis à l’aide d’une clé.
Coloque un poco de sellador a prueba de agua en
las uniones de la lechada de cemento.
Lubrique el vástago de la válvula con una pequeña
cantidad de grasa blanca para plomería (1).
Instale el adaptador del mando (). Apriete el
tornillo con una llave Allen de  mm.
Instale el mando del llave de paso (1). Ajuste el
tornillo con una llave Allen de  mm.
Instale el mando termostatico de manera que el
botón de vencimiento de tope de seguridad se
encuentre en una posición de 90 grados ().
Ajuste el tornillo del mando con con una llave.
Entretien
Inspectez les clapets de non-retour au moins une
fois par année. Remplacez les clapets de non-retour
lorsque nécessaire.
Si le débit d’eau devait décroître avec le temps,
inspectez et nettoyez les ltres sur la cartouche
thermostatique.
Pour prolonger la durée de vie de la cartouche
thermostatique, faites-la fonctionner régulièrement en
utilisant toutes les températures d’eau.
Mantenimiento
Inspeccione las válvulas de retención al menos una
vez por año. Reemplace las válvulas de retención de
ser necesario.
Si el volumen del agua disminuye con el tiempo,
inspeccione y limpie los ltros del cartucho termos-
tático.
Para prolongar la vida útil del cartucho termostático,
hágalo funcionar regularmente en todos los rangos
de temperatura.

1
English

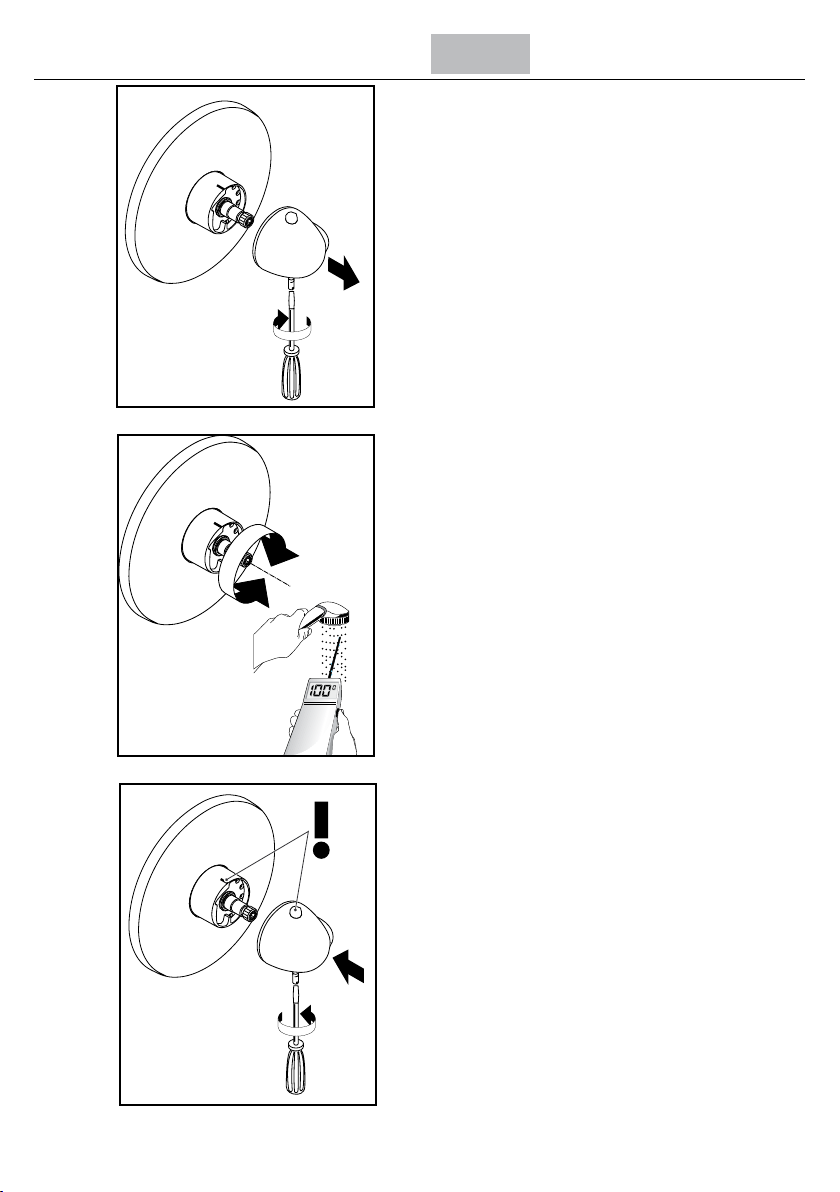

Replace the stop ring so that the tooth is against the
cartridge stop. Replace the clip.
It should not be possible to turn the stem further
counter-clockwise.
Turn the water on to one of the functions.
Turn the cartridge stem until the output water is the
desired high temperature, usually 110° - 11° F**.
**Follow all applicable local plumbing codes when setting
the high temperature limit stop.
To prevent scald injury, the maximum output temperature of
the shower valve must be no higher than 10°F.
In Massachusetts, the maximum output temperature can be
no higher than 11° F.
Set the high temperature limit
stop**
Remove the clip and stop ring from the cartridge
stem.

1
Français Español
Remettez la bague de retenue en place de façon à
ce que la dent s’appuie sur la butée de la cartouche.
Remettez l’étrier en place.
La tige ne doit pas pouvoir tourner plus loin dans le
sens antihoraire.
Reemplace el aro de tope de manera que el diente
esté contra el tope del cartucho. Reemplace la
presilla.
No debería ser posible girar más el vástago en
sentido antihorario.
Faites couler l’eau en utilisant l’une des fonctions.
Tournez la tige de la cartouche jusqu’à ce que l’eau
chaude soit à la température souhaitée, normalement
entre 4 et 44 °C (110 et 11 °F)**.
Abra el paso del agua a una de las funciones.
Gire el vástago del cartucho hasta que el agua de
salida tenga la temperatura alta deseada, normal-
mente entre 4 et 44 °C (110 et 11 °F)**
Réglez la butée de limite d’eau
chaude**
Retirez l’étrier et la bague de retenue de la tige de la
cartouche.
Fije el tope de límite de alta tem-
peratura**
Retire la presilla y el aro de tope del vástago del
cartucho.

14
English
Install the handle so that the override button is next to
the sleeve indexing mark.
Tighten the handle screw.
Turn the cartridge stem until the output water is
100° F.
Justify the handle
Loosen the handle screw. Remove the handle.

15
Français Español
Installez la poignée de façon à ce que le bouton de
surpassement soit près de la marque de repère du
manchon.
Serrez la vis de la poignée.
Instale el mando de manera que el botón de ven-
cimiento se encuentre al lado de la marca indicadora
del casquillo.
Apriete el tornillo del mando.
Tournez la tige de la cartouche jusqu’à ce que l’eau
soit à une température de 100 °F.
Gire el vástago del cartucho hasta que el agua de
salida esté en100 °F.
Réglez la poignée
Desserrez la vis de la poignée. Retirez la poignée.
Ajuste el mando
Aoje el tornillo del mando Retire el mando.

16
Problem Possible Cause Solution
Insucient water Supply pressure inadequate Check water pressure
Cartridge lters dirty Clean the lters (see page 18)
Showerhead or handshower lter dirty Clean the lter
Crossow: hot water forced into cold
water supply or vice versa when
mixture is closed
Check valves dirty or worn Clean check valves, replace if
necessary
Output temperature does not
correspond with temperature marked
on handle
Handle not justied Justify the handle
Water heater set too low Increase the hot water tem-
perature
Safety stop button not operating Button and/or spring are dirty or worn Clean spring and button,
replace if necessary
Handle hard to turn Cartridge dirty or worn Replace cartridge
Shower or spout dripping Volume control cartridge dirty or worn Clean or replace volume
control cartridge
Temperature regulation not possible (new installation) Hot and cold supplies
are reversed
Turn the function block 180°
Thermostatic cartridge dirty or worn Replace the thermostatic
cartridge
Troubleshooting
Dépannage
Dysfonctionnement Origine Solution
Pas assez d´eau Pression d´alimentation insusante
Filtre de l´élément thermostatique
encrassé
Joint-ltre de douchette encrassét
Contrôlez la pression
Nettoyez les ltres (voir p. 18)
Nettoyez le joint-ltre entre la
douchette et le exible
Circulation opposée, l´eau chaude
est comprimée dans l´arrivée d´eau
froide et vice versa avec robinet fermé
Clapet anti-retour encrassé ou défectueux Nettoyez le clapet anti-retour ou
le changez éventuellement
La température à la sortie ne
correspond pas à la température de
réglage
Clapet anti-retour encrassé ou défectueux Réglez le thermostat
Le réglage de la température n´est
pas possible
L´élément thermostatique est encrassé
ou entartré
La pièce de base a une alimentation
inversée (l´eau froide doit être à droite
et l´eau chaude à gauche) ou elle est
montée à l´envers
Nettoyez l´élément thermosta-
tique ou le changez éventuelle-
ment
Montez le bloc de fonction à
180°
Bouton à pression du verrouillage de
sécurité défectueux
Ressort défectueux
Bouton à pression entartré
Nettoyez le ressort ou bien le
bouton à pression, le changez
éventuellement

17
Dysfonctionnement Origine Solution
Fonctionnement de la poignée dicile Mécanisme d´arrêt défectueux Changez le mécanisme d´arrêt
La douchette ou le bec verseur goutte De la saleté ou de l´incrustation
sur le siège, mécanisme d´arrêt
défectueux
Nettoyez le mécanisme d´arrêt
ou le changez éventuellement
Problema Causa Solución
Sale poca agua presión insuciente
ltro del termoelemento sucio
ltro de la ducha sucio
comprobar presión
limpiar ltro (ver página 18)
limpiar / cambiar ltros entre
exo y ducha
Flujo de agua cruzada agua caliente
entra en la tubería del agua fría o
al revés
válvula antirretorno sucia o pierde limpiar / cambiar válvula
Temperatura del agua no correspon-
de a lo marcado
termostato no ha sido ajustado ajustar termostato
No es posible regular la temperatura termoelemento sucio/lleno de cal
cuerpo empotrado mal montado (debe
estar: frío = derecha) o instalado girado
en 180°
limpiar / cambiar termoelemento
girar embellecedor en 180°
Botón de tope no funciona muelle defecto
botón lleno de cal
limpiar / cambiar
Llave de paso va duro montura dañada cambiar montura
Llave de paso pierde agua suciedad/cal en el asiento de la junta o
montura dañada
limpiar / cambiar montura
Troubleshooting

18
English
Clean the cartridge lters
Remove the trim.
Close both stops using a 4 mm Allen wrench.
Remove the thermostatic cartridge using a wrench.
Rinse the lters using clear water.
Replace the thermostatic cartridge.
Open the stops.
Replace the trim.
4 mm

19
Français Español
Retirez le jeu de garniture.
Fermez l'eau à les butées d'arrêt d'isolation à l'aide
d'une clé hexagonale de 4 mm.
Retirez la cartouche thermostatique à l'aide d'une clé.
Rinez les ltres avec l'eau claire.
Remplacez la cartouche thermostatique.
Ouvrez l'eau à lex butées d'arrêt d'isolation.
Remplacez le jeu de garniture.
Retire el juego de la pieza exterior.
Cierre el paso del agua en la entrada del suministro
o los cierres de servicio con una llave Allen de 4 mm.
Retire el cartucho termostatico.
Lave los ltros.
Instale el cartucho termostatico.
Abra el paso del agua en la entrada del suministro o
los cierres de servicio con una llave Allen de 4 mm.
Instale el juego de la pieza exterior.
Nettoyez les ltres Limpiar los ltros

0
XX = Colors / Couleurs / Acabados
00 chrome
40 white/chrome
Replacement Parts / Pièces détachées / Repuestos
9x
48x
11791XX0
9556XX1
95191000
9649000
96446000
96454000
9879000
948000
9407000
94074000
94009000
1595000
15597000
96451000
9645000
9655000
9507000
9551000
981000
