Hans Grohe Quattro 15930180 User manual

DE Montageanleitung 2
FR Instructions de montage 3
EN assembly instructions 4
IT Istruzioni per Installazione 5
ES Instrucciones de montaje 6
NL Handleiding 7
DK Monteringsvejledning 8
PT Manual de Instalación 9
PL Instrukcja montażu 10
CS Montážní návod 11
SK Montážny návod 12
ZH 组装说明 13
RU Инструкция по монтажу 14
HU Szerelési útmutató 15
FI Asennusohje 16
SV Monteringsanvisning 17
LT Montavimo instrukcijos 18
HR Uputstva za instalaciju 19
TR Montaj kılavuzu 20
RO Instrucţiuni de montare 21
EL Οδηγία συναρμολόγησης 22
SL Navodila za montažo 23
ET Paigaldusjuhend 24
LV Montāžas instrukcija 25
SR Uputstvo za montažu 26
NO Montasjeveiledning 27
BG Ръководство за монтаж 28
SQ Udhëzime rreth montimit 29
AR ﻊﻴﻤﺠﺘﻟا تﺎﻤﻴﻠﻌﺗ 30
Quattro
15930180

2
Montage (siehe Seite 32)
1. Eingebautes und geprüftes Unterputzventil
einputzen, bzw. bei Vorwandinstallation mit Paneel
verkleiden.
Nach Austrocknen der verputzten Wandoberfläche,
die Nahtstelle zwischen Wand und Abdichthülse
der Quattro Vierwegeumstellung mit Silikon
(essigsäurefrei!) ausspritzen.
2. PCI-Lastogum oder einen vergleichbaren Dichtstoff
nach Herstellerangaben auf die Wand auftragen.
3. Dichtmanschette über die Abdichthülse stülpen und
in den Kleber und Silikon eindrücken.
Achtung! Die Dichtmanschette darf nicht
heiß verklebt werden.
Falls die Quattro Vierwegeumstellung heiß verklebt
werden soll, muss darauf geachtet werden, dass
diese nicht beschädigt wird.

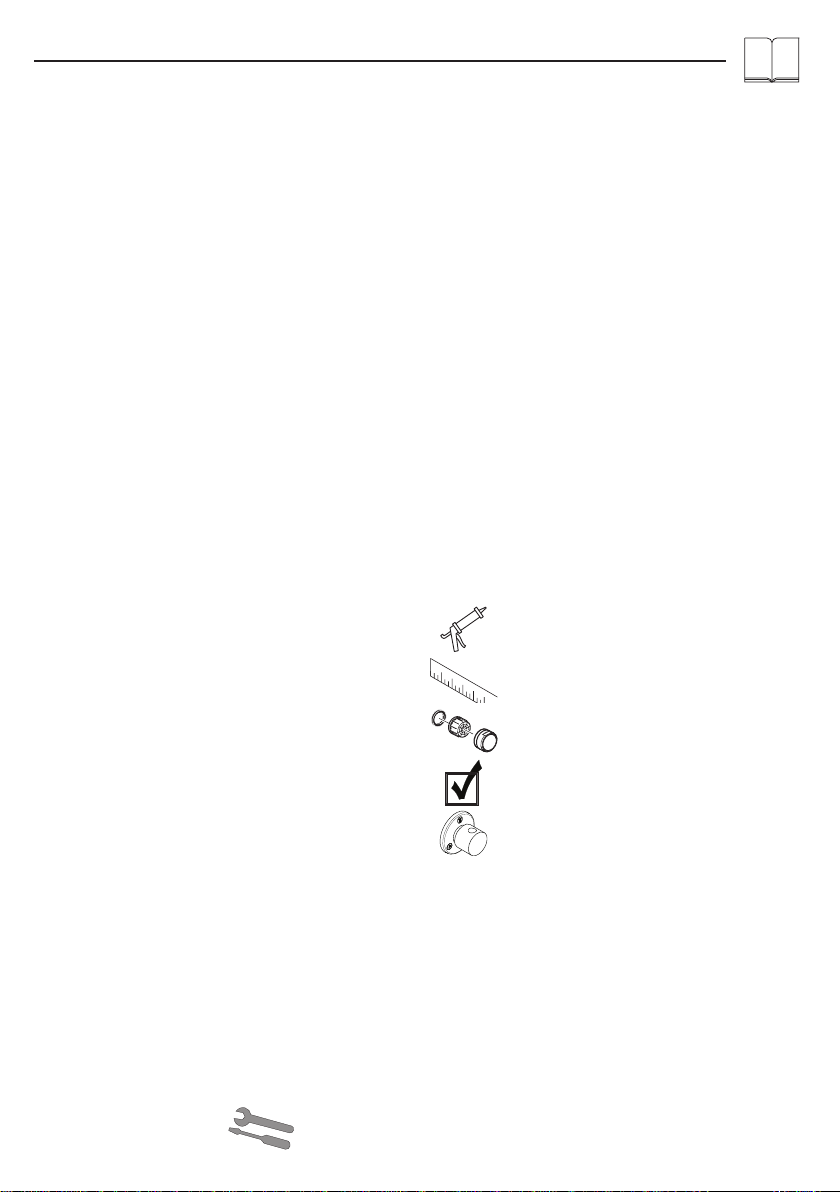

Montage siehe Seite 32
Endmontage (siehe Seite 35)
Prüfzeichen (siehe Seite 33)
Serviceteile (siehe Seite 34)
Maße (siehe Seite 33)
Kein essigsäurehaltiges Silikon verwenden!
Symbolerklärung
6Sicherheitshinweise
6Bei der Montage müssen zur Vermeidung von
Quetsch- und Schnittverletzungen Handschuhe
getragen werden.
6Große Druckunterschiede zwischen den Kalt- und
Warmwasseranschlüssen müssen ausgeglichen
werden.
Montagehinweise
• Die Armatur muss nach den gültigen Normen montiert,
gespült und geprüft werden.
• Vor der Montage muss das Produkt auf
Transportschäden untersucht werden. Nach
dem Einbau werden keine Transport- oder
Oberflächenschäden anerkannt.
• Die Armatur muss isoliert und schallentkoppelt montiert
werden. (siehe Seite 32)
Montagebeispiele (siehe Seite 31)
A Quattro Vierwegeumstellung
B Unterputz-Ventil
C Thermostat
D Thermostat mit Absperrventil
Deutsch

3
Montage voir page 32
Finition (voir page 35)
Classification acoustique et
débit (voir page 33)
Pièces détachées (voir pages 34)
Dimensions (voir page 33)
Ne pas utiliser de silicone contenant de
l’acide acétique!
Description du symbole
Montage (voir page 32)
1. Maçonner ou habiller avec des plaques de monta-
ge robinet d´arrêt déjà montée et testé.
Après le séchage de l´enduit, étancher la fente
entre l´iBox et le mur avec un joint de silicone (sans
acide acétique!).
2. Recouvrir le mur avec du PCI-Lastogum ou un
matériel d´étanchéité comparable.
3. Enfoncer le joint d´étanchéité autour du boîtier de
l´iBox sur le matériel d´étanchéité et sur le joint de
silikon.
Attention! La manchette étanche ne doit
pas être collée à chaud.
Au cas où l’inverseur quatre voies Quattro devrait
être collé à chaud, veiller à ne pas l’endommager
6Consignes de sécurité
6Lors du montage, porter des gants de protection
pour éviter toute blessure par écrasement ou
coupure.
6Il est conseillé d’équilibrer les pressions de l’eau
chaude et froide.
Instructions pour le montage
• La robinetterie doit être installée, rincée et contrôlée
conformément aux normes valables.
• Avant son montage, s’assurer que le produit n’a
subi aucun dommage pendant le transport Après le
montage, tout dommage de transport ou de surface
ne pourra pas être reconnu.
• La robinetterie doit être montée de façon isolée et
insonorisée (voir page 32)
Exemples de montage (voir page 31)
A Quattro inverseur quatre voies
B Robinet d’arrêt encastré
C Mitigeur thermostatique
D Mitigeur thermostatique avec robinet d’arrêt
Français

4
Assembly see page 32
Final assembly (see page 35)
Test certificate (see page 33)
Spare parts (see page 34)
Dimensions (see page 33)
Do not use silicone containing acetic acid!
Symbol description
Assembly (see page 32)
1. Plaster in the installed and checked stop valve, in
case of pre-wall installation cover it with a panel .
After the plastered wall surface is dry seal the gap
between wall and plastic sleeve of the Quattro four-
way-diverter with silicone (free from acetic acid!).
2. Apply PCI-Lastogum or similar sealing compound
on the wall in accordance with manufacturers
indications.
3. Put gasket over the plastic sleeve of the Quattro
four-way-diverter.
Important! The gasket is not suitable for
hot glue.
If the Quattro four-way-diverter should be hot glued,
please take care that it is not damaged.
6Safety Notes
6Gloves should be worn during installation to prevent
crushing and cutting injuries.
6The hot and cold supplies must be of equal
pressures.
Installation Instructions
• The fitting must be installed, flushed and tested after
the valid norms.
• Prior to installation, inspect the product for transport
damages. After it has been installed, no transport or
surface damage will be honoured.
• The fittings must be mounted in an insulated manner
and with sound insulation. (see page 32)
Installation example (see page 31)
A Quattro 4-Way Diverter Valve
B Shut off valve
C Thermostatic mixer
D Thermostatic mixer with shut off unit
English

5
Montaggio vedi pagg. 32
Montaggio finale (vedi pagg. 35)
Segno di verifica (vedi pagg. 33)
Parti di ricambio (vedi pagg. 34)
Ingombri (vedi pagg. 33)
Non utilizzare silicone contenente acido
acetico!
Descrizione simbolo
Montaggio (vedi pagg. 32)
1. Pulire il rubinetto d’arresto installato e collaudato.
In caso d’installazione a parete coprire con un
pannello.
A parete bene asciutta, sigillare con silicone (esente
da acido ace-tico!) il punto di congiunzione tra
la parete e la scatola in materiale plastico del
deviatore.
2. Applicare sulla parete PCI-Lastogum o un materiale
a tenuta ermetica simile in base alle indicazioni
fornite dal produttore.
3. Applicare la guarnizione in dota-zione al deviatore
Quattro.
Attenzione! Il manicotto di tenuta non deve
essere incollato a caldo.
Nel caso la valvola deviatrice Quattro a quattro vie
deve essere incollata calda, bisogna fare attenzione
che questa non venga danneggiata.
6Indicazioni sulla sicurezza
6Durante il montaggio, per pevitare ferite da
schiacciamento e da taglio bisogna indossare guanti
protettivi.
6Attenzione! Compensare le differenze di pressione
tra i collegamenti dell’acqua fredda e dell’acqua
calda.
Istruzioni per il montaggio
• La rubinetteria deve essere installata, pulita e testata
secondo le istruzioni riportate!
• Prima del montaggio è necessario controllare che
non ci siano stati danni durante il trasporto. Una
volta eseguito il montaggio, non verranno riconosciuti
eventuali danni di trasporto o delle superfici.
• Il rubinetto deve essere installato isolato e
disaccoppiato dai rumori. (vedi pagg. 32)
Esempio di installazione (vedi pagg. 31)
A Quattro Valvola a quattro vie
B Rubinetto di arresto
C Termostatico
D Termostatico con rubinetto di arresto
Italiano

6
Montaje ver página 32
Montaje final (ver página 35)
Marca de verificación (ver
página 33)
Repuestos (ver página 34)
Dimensiones (ver página 33)
No utilizar silicona que contiene ácido
acético!
Descripción de símbolos
Montaje (ver página 32)
1. Poner silicona en la fuga entre el cuerpo de plásti-co
del iBox y la pared.
Una vez seca la superficie mural estucada, inyectar
silicona (libre de ácido acético) al área de costura
entre el muro y el manguito de estanqueidad del
sistema de conversión de cuatro vías Quattro
2. Aplicar en la pared una cola estanqueizadora
según las indicaciones del fabricante.
3. Colocar la junta suministrada sobre el cuerpo de
plástico del iBox y apretar contra la cola y silicona
en la pared.
¡Atención! El manguito de estanqueidad no
debe pegarse en caliente.
Si la válvula incrustada tras obra fina debe ser
pegada en caliente debe cuidarse que no resulte
dañada.
6Indicaciones de seguridad
6Durante el montaje deben utilizarse guantes para
evitar heridas por aplastamiento o corte.
6Grandes diferencias de presión en servicio entre
agua fría y agua caliente deben equilibrarse.
Indicaciones para el montaje
• El grifo tiene que ser instalado, probado y testado,
según las normas en vigor.
• Antes del montaje se debe examinarse el producto
contra daños de transporte. Después de la instalación
so se reconoce ningún daño de transporte o de
superficie.
• El grifo debe ser instalado con aislamiento y
desacoplamiento acústico. (ver página 32)
Ejemplos de montaje (ver página 31)
A Quattro válvula de 4 vías
B Llave de paso
C Termostato
D Termostato con llave de paso
Español

7
Montage zie blz. 32
Afmontage (zie blz. 35)
Keurmerk (zie blz. 33)
Service onderdelen (zie blz. 34)
Maten (zie blz. 33)
Gebruik geen zuurhoudende silicone!
Symboolbeschrijving
Montage (zie blz. 32)
1. De ingebouwde en geteste iBox aansmeren of met
voorzetwand systeem ombouwen.
Na het drogen van de aangeheelde wand de ruimte
tussen de muur en het kunststof huis van de iBox met
siliconenkit (azijnzuurvrij!) afdichten.
2. PCI Lastogum of een vergelijkbaar
afdichtingsmateriaal (zie voorschriften fabrikant) op
de wand aanbrengen.
3. De dichtmanchet over het kunststof huis van de
iBox schuiven en in dichtmateriaal en siliconenkit
vastdrukken.
Attentie! De dichtmanchet mag niet warm
omwikkeld worden.
Als de Quattro vierwegomstelkraan heet moet
worden gelijmd, moet erop worden gelet dat hij niet
beschadigd wordt.
6Veiligheidsinstructies
6Bij de montage moeten ter voorkoming van knel- en
snijwonden handschoenen worden gedragen.
6Grote drukverschillen tussen de koud- en
warmwatertoevoer dienen vermeden te worden.
Montage-instructies
• Leidingen doorspoelen volgens Norm. De mengkraan
vervolgens monteren en controleren.
• Vóór de montage moet het product gecontroleerd
worden op transportschade. Na de inbouw wordt
geen transport- of oppervlakteschade meer aanvaard.
• De armatuur moet geïsoleerd en geluidsontkoppeld
gemonteerd worden. (zie blz. 32)
Montagevoorbeelden (zie blz. 31)
A Quattro 4-weg omstelkraan
B Inbouwstopkraan
C Thermostaat
D Thermostaat met stopkraan
Nederlands

8
Montering se s. 32
Slutmontering (se s. 35)
Godkendelse (se s. 33)
Reservedele (se s. 34)
Målene (se s. 33)
Der må ikke benyttes eddikesyreholdig
silikone!
Symbolbeskrivelse
Montering (se s. 32)
1. Der pudses op omkring den indbyggede og
afprøvede iBox; ved installation foran væggen
sættes paneler op.
Når væggen er tør, fuges der med silikone
(eddikesyre-fri) rundt om iBoxens kappe.
2. Påfør væggen vådrumsmembran eller en lignende
klæbemasse.
3. Tætningsmanchetten trækkes over iBoxens
kunststofkappe og trykkes fast i klæbemassen.
Advarsel! Der må ikke bruges smeltelim til
tætningsmanchetten.
Hvis Quattro 4-vejsomskifteren skal smeltelimes, skal
der holdes øje med at omskifteren ikke beskadiges.
6Sikkerhedsanvisninger
6Ved monteringen skal der bruges handsker for at
undgå kvæstelser og snitsår.
6Større trykforskelle mellem koldt og varmt vand bør
udjævnes.
Monteringsanvisninger
• Ifølge gældende regler, skal armaturet monteres,
skylles igennem og afprøves.
• Før monteringen skal produktet kontrolleres for
transportskader. Efter monteringen godkendes
transportskader eller skader på overfladen ikke
længere.
• Armaturet skal monteres isoleret og lydisoleret. (se s.
32)
Monteringseksempler (se s. 31)
A Quattro 4-weg omstelkraan
B Afspæringsventil
C Termostat
D Termostat med afspæringsventil
Dansk

9
Montagem ver página 32
Acabamento Fina (ver página 35)
Marca de controlo (ver página
33)
Peças de substituição (ver página
34)
Medidas (ver página 33)
Não utilizar silicone que contenha ácido
acético!
Descrição do símbolo
Montagem (ver página 32)
1. Limpar a parede à volta da torneira de passagem
instalada e testada, no caso de ser embutida cobrir
a torneira de passagem com um painel.
Depois da área limpa secar, selar o intervalo
que ficou entre a parede e a cápsula plástica do
inversor com silicone (sem ácido acético).
2. Aplicar PCI-Lastogum ou um composto vedante
similar na parede de acordo com as indicações do
fabricante.
3. Colocar o disco de borracha sobre a cápsula
plástica do inversor e pressionar contra a cola e a
silicone.
Atenção! A junta de vedação não pode ser
colada a quente.
No caso do inversor dever ser colocado com
cola quente certifique-se de que o mesmo não é
danificado.
6Avisos de segurança
6Durante a montagem devem ser utilizadas luvas de
protecção, de modo a evitar ferimentos resultantes
de entalamentos e de cortes.
6Grandes diferenças entre as pressões das águas
quente e fria devem ser compensadas.
Avisos de montagem
• A misturadora deve ser instalada, purgada e testada
de acordo com as normas em vigor.
• Antes da montagem deve-se controlar o produto
relativamente a danos de transporte. Após a
montagem não são aceites quaisquer danos de
transporte ou de superfície.
• A torneira deve ser montada de forma isolada e
desacoplada sonoramente. (ver página 32)
Exemplos de montagem (ver página 31)
A Quattro válvula de diversão de 4 vias
B Torneira de passagem
C Misturadora termostática
D Misturadora termostática com válvula de corte
Português

10
Montaż patrz strona 32
Montaż końcowy (patrz strona
35)
Znak jakości (patrz strona 33)
Części serwisowe (patrz strona
34)
Wymiary (patrz strona 33)
Nie stosować silikonów zawierających kwas
octowy!
Opis symbolu
Montaż (patrz strona 32)
1. Zabudowany i sprawdzony zawór podtynkowy
zabudować ewentualnie zakleić płytą w przypad-
ku instalacji na ścianach prefabrykowanych.Przy
instalacji naściennej zamontować panel osłaniający.
Po wyschnięci oczyszczonej powierzchni ściany i
osłony zaworu Quattro uszczelnić po-wierzchnie
łączeniowe slilikonem (neutralny).
2. Nałożyć na ścianę środek uszczelniający lub klej
do płytek.
3. Pierścień uszczelniający nałożyć na wystający
korpus i przymocować za pomocą kleju i silikonu.
Uwaga! Kołnierz uszczelniający nie może
być przyklejany na gorąco.
W przypadku wykonywanie jakich-kolwiek prac
emitujących ciepło w pobliżu montowanego korpusu
zawory Quattro– zwrócić uwagę aby nie został
uszkodzony!
6Wskazówki bezpieczeństwa
6Aby uniknąć zranień, takich jak zgniecenia
czy przecięcia, podczas montażu należy nosić
rękawice.
6Znaczne różnice ciśnień na dopływach ciepłej i
zimnej wody muszą zostać wyrównane.
Wskazówki montażowe
• Armatura musi być zamontowana, przepłukana i
wypróbowana według obowiązujących norm.
• Przed montażem należy skontrolować produkt
pod kątem szkód transportowych. Po montażu nie
widać żadnych szkód transportowych ani szkód na
powierzchni.
• Armaturę należy zaizolować i zamontować z izolacją
dźwiękową. (patrz strona 32)
Przykłady montażowe (patrz strona 31)
A Regulator czterodrożny Quattro
B Zawór podtynkowy
C Termostat
D Termostat z zaworem odcinającym
Polski

11
Montáž viz strana 32
Konečná montáž (viz strana 35)
Zkušební značka (viz strana 33)
Servisní díly (viz strana 34)
Rozmìry (viz strana 33)
Nepoužívat silikon s obsahem kyseliny
octové!
Popis symbolů
Montáž (viz strana 32)
1. Vestavěný a přezkoušený podomítkový ventil zakrýt
omítkou popř. obložit panelem při instalaci před
zeď.
Po oschnutí omítnuté zdi vyplňte místo švu mezi zdí
a těsnícím pouzdrem a čtyřcestným přechodem
Quattro silikonem (bez obsahu kyseliny octové).
2. Na stěnu nanést PCI-Lastogum nebo nějakou
srovnatelnou těsnicí hmotu podle pokynù výrobce.
3. Těsnící manžetu překlopte přes utěsňovací kryt a
vtlačte do lepidla a silikonu.
Pozor! Těsnicí manžeta nesmí být slepená
za horka.
Jestliže je potřeba čtyřcestný přechod přilepit za
tepla, je třeba dbát toho, aby se nepoškodil.
6Bezpečnostní pokyny
6Pro zabránění řezným zraněním a pohmožděninám
je nutné při montáži nosit rukavice.
6Je nutné vyrovnat velké rozdíly tlaku mezi přípoji
studené a teplé vody.
Pokyny k montáži
• Armatura se musí montovat, proplachovat a testovat
podle platných norem.
• Před montáží je třeba produkt zkontrolovat, zda nebyl
při transportu poškozen. Po zabudování nebudou
uznány žádné škody způsobené transportem nebo
poškození povrchu.
• Při instalaci musí být provedena tak, aby byla baterie
zaizolovaná a zvukotěsná. (viz strana 32)
Příklady montáže (viz strana 31)
A Quattro čtyřcestné přestavování
B Podomítkový uzavírací ventil
C Termostat
D Termostat s uzavíracím ventilem
Česky

12
Montáž viď strana 32
Konečná montáž (viď strana 35)
Osvedčenie o skúške (viď strana
33)
Servisné diely (viď strana 34)
Rozmery (viď strana 33)
Nepoužívať silikón s obsahom kyseliny
octovej!
Popis symbolov
Montáž (viď strana 32)
1. Vstavaný a preskúšaný podomietkový ventil zakryte
omietkou, príp. pri inštalácii pred stenu obložte
panelom.
Po uschnutí omietnutej steny vyplňte miesto švu
medzi stenou a tesniacim puzdrom štvorcestného
prechodu Quattro silikónom (bez obsahu kyseliny
octovej).
2. Na stenu naniesť PCI-Lastogum, alebo porovnateľný
tesniaci materiál podľa pokynov výrobcu.
3. Tesniacu manžetu preklopte cez utesňovací kryt a
vtlačte do lepidla a silikónu.
Pozor! Tesniaca manžeta nesmie byť
lepená za horúca.
Ak je potrebné štvorcestný prechod prilepiť za tepla,
musíte dbať na to, aby sa nepoškodil.
6Bezpečnostné pokyny
6Pri montáži musíte nosiť rukavice, aby ste predišli
pomliaždeninám a rezným poraneniam.
6Veľké rozdiely v tlaku medzi prípojkami studenej a
teplej vody musia byť vyrovnané.
Pokyny pre montáž
• Armatúra sa musí montovať, preplachovať a testovať
podľa platných noriem.
• Pred montážou musíte produkt skontrolovať, či nebol
počas transportu poškodený. Po zabudovaní nebudú
uznané žiadne škody spôsobené transportom alebo
poškodenia povrchu.
• Armatúra sa musí namontovať zaizolovaná a s
oddelením od hluku v pevných telesách. (viď strana
32)
Príklady montáže (viď strana 31)
A Quattro štvorcestné prestavenie
B Podomietkový uzatvárací ventil
C Termostatická batéria
D Termostatická batéria s uzatváracím ventilom
Slovensky

13
安装 参见第 32 页
总装配 (参见第 35 页)
检验标记 (参见第 33 页)
备用零件 (参见第 34 页)
大小 (参见第 33 页)
请勿使用含有乙酸的硅！
符号说明
安装 (参见第 32 页)
1. 将已安装好并经过检验的暗装阀门埋入到抹灰
层下，或者如果安装在墙前，则用护板覆盖。
在抹灰墙面干燥后，墙体与Quattro四通转换
器密封套之间的缝楔用硅胶（不含醋酸！）
填平。
2. 遵照制造商的说明，在边壁上使用PCI胶黏层
或类似的密封材料。
3. 密封涨圈罩到密封套上并压入到胶水和硅胶
中。
注意！ 不能热粘贴密封涂层。
Quattro四通转换器密封套需要热粘接，则必须
注意不使之受损。
6安全技巧
6装配时为避免挤压和切割受伤，必须戴上手
套。
6冷热水管间过大的压力差必须予以平衡。
安装提示
安装提示
• 必须按照现行的规定安装，冲洗和测试产品。
• 安装前必须检查产品是否受到运输损害。 安装
后将不认可运输损害或表面损伤。
• 龙头必须以静噪的方式独立安装。 (参见第 32
页)
安装示意 (参见第 31 页)
A Quattro 四通转换器
B 截止阀
C 恒温龙头
D 恒温龙头及闭锁单元
中文

14
Монтаж см. стр. 32
Окончательная сборка (см. стр.
35)
Знак технического контроля
(см. стр. 33)
Κомплеκт (см. стр. 34)
Размеры (см. стр. 33)
Не применяйте силикон, содержащий
уксусную кислоту.
Описание символов
Монтаж (см. стр. 32)
1. Очистите встроенный и проверенный скрытый
клапан либо при установке на наружную стену
закройте панелью.
После высыхания штукатурки на поверхности
стены нанесите силиконовое покрытие (не
содержащее уксусную кислоту!) на стык стены
и уплотнительной втулки четырехходового
переключателя Quattro.
2. Нанесите на стену PCI-Lastogum или подобный
герметик, указанный изготовителем.
3. Накройте уплотнительной манжетой
уплотнительную втулку и вдавите в клей и
силиконовое покрытие.
ВНИМАНИЕ! Уплотнительную манжету
не разрешается приклеивать горячим
способом.
При склеивании в горячем состоянии не
допускайте повреждения четырехходового
переключателя Quattro.
6Указания по технике
безопасности
6Во время монтажа следует надеть перчатки во
избежание прищемления и порезов.
6донного клапа. Перед установкой смесителя
необходимо регулировочными кранами
выровнять авление холодной и горячей воды при
помощи вентмлей регулирующих подачу воды в
квартиру.
Указания по монтажу
• Смеситель должен быть смонтирован по
действующим нормам и в соответствии с настоящей
инструкцией, проверен на геметичность и
безупречность работы.
• Перед монтажом следует проверить изделие
на предмет повреждений при перевозке. После
монтажа претензии о возмещении ущерба за
повреждения при перевозке или повреждения
поверхностей не принимаются.
• Арматура должна монтироваться изолированно и
со звуковой защитой. (см. стр. 32)
варианты установки (см. стр. 31)
A Четырехходовой переключатель Quattro
B Скрытый вентиль
C Термостат
D Термостат с запорным вентилем
Русский

15
Szerelés lásd a 32. oldalon
Beépített, kész szerelvény (lásd
a 35. oldalon)
Vizsgajel (lásd a 33. oldalon)
Tartozékok (lásd a 34. oldalon)
Méretet (lásd a 33. oldalon)
Ne használjon ecetsavtartalmú szilikont!
Szimbólumok leírása
Szerelés (lásd a 32. oldalon)
1. A beépített és megvizsgált falba süllyesztett
szelepet bevakolni ill. homlokfal felszerelés esetén a
burkolattal beburkolni.
A bevakolt falfelület száradása után, a fal és a
Quattro négyutas váltószelep tömítőhüvelye közötti
varrathelyet szilikonnal (ecetsavtól mentes!) fújja ki.
2. Hordjuk fel a falra a PCI-Lastogum-ot vagy a
hasonló szigetelőanyagot a gyártó előírásainak
megfelelően.
3. A tömítőgallért hajtsa a tömítőhüvelyre, és nyomja
bele a ragasztóba és a szilikonba.
Figyelem! A szigetelő gumigyűrűt nem
szabad forrón felragasztani.
Ha a Quattro négyutas váltószelepet forrón kell
ragasztani, akkor ügyelni kell arra, hogy ne
rongálódjon meg.
6Biztonsági utasítások
6A szerelésnél a zúzódások és vágási sérülések
elkerülése érdekében kesztyűt kell viselni.
6A hidegvíz- és a melegvíz-csatlakozások közötti
nagy nyomáskülönbséget kikell egyenlíteni!
Szerelési utasítások
• A csaptelepet az érvényben lévő előírásoknak
megfelelően kell felszerelni, átöblíteni és ellenőrizni.
• A szerelés előtt ellenőrizni kell, hogy a terméknek
nincs-e szállítási sérülése. Beépítés után a szállítási-
vagy felületi sérüléseket nem ismerik el.
• A csaptelepet szigetelve és zajszigetelve kell
felszerelni. (lásd a 32. oldalon)
Szerelési példák (lásd a 31. oldalon)
A Quattro négy-utas átalakító
B Falsík alatti szelep
C Termosztát
D Termosztát elzárószeleppel
Magyar

16
Asennus katso sivu 32
Loppuasennus (katso sivu 35)
Koestusmerkki (katso sivu 33)
Varaosat (katso sivu 34)
Mitat (katso sivu 33)
Älä käytä etikkahappopitoista silikonia!
Merkin kuvaus
Asennus (katso sivu 32)
1. Rappaa paikoilleen asetettu ja tarkastettu
rappauksen alle jäävä venttiili piiloon, tai verhoile
pinnalle jätetty venttiili suojapaneelilla.
Kun rapattu seinäpinta on kuivunut, tiivistä seinän
ja Quatro-nelitievaihtimen tiivisteholkin välinen
liitoskohta silikonilla (etikkahapottomalla!).
2. Levitä seinään PCI-Lastogum:ia tai vastaavaa
tiivisteainetta valmistajan ohjeiden mukaisesti.
3. Aseta tiivistekaulus tiivisteholkin päälle ja paina
kaulus liiman ja silikonin sisään.
Huomio! Tiivistekaulusta ei saa
kuumaliimata.
Jos Quatro-nelitievaihdin halutaan kuumaliimata, on
varottava, että se ei vahingoitu.
6Turvallisuusohjeet
6Asennuksessa on käytettävä käsineitä puristumien ja
viiltojen aiheuttamien tapaturmien estämiseksi.
6Suuret paine-erot kylmä- ja kuumavesiliitäntöjen
välillä on tasattava.
Asennusohjeet
• Kaluste on asennettava, huuhdeltava ja tarkastettava
voimassa olevien määräysten mukaisesti.
• Ennen asennusta on tarkastettava tuotteen mahdolliset
kuljetusvahingot. Asennuksen jälkeen kuljetus- ja
pintavaurioita ei hyväksytä.
• Hana on asennettava eristettynä ja
äänenvaimennettuna. (katso sivu 32)
Asennusesimerkkejä (katso sivu 31)
A 4-tiesäätöventtiili
B Upotettava venttiili
C Termostaatti
D Termostaatti sulkuventtiilillä
Suomi

17
Montering se sidan 32
Slutmontering (se sidan 35)
Testsigill (se sidan 33)
Reservdelar (se sidan 34)
Måtten (se sidan 33)
Använd inte silikon som innehåller ättiksyra!
Symbolförklaring
Montering (se sidan 32)
1. Lägg puts på den monterade och testade, invändiga
ventilen, alt. klä med panel om ventilen ligger
utanpå.
När den putsade väggytan har torkat tätas skarven
mellan väggen och tätningshylsan till Quattro
fyrvägsventil med silikon (fri från ättiksyra) som
sprutas på.
2. Lägg på PCI-Lastogum, eller ett jämförbart
tätningsmaterial, på väggen enligt tillverkarens
anvisningar.
3. Trä en tätningsmanschett över tätningshylsan och
tryck in den i limmet och silikonet.
OBS! Tätningsmanschetten får inte
varmlimmas.
Om Quattro fyrvägsventilen ska varmlimmas är det
viktigt att den inte skadas.
6Säkerhetsanvisningar
6Handskar ska bäras under monteringsarbetet så att
man kan undvika kläm- och skärskadorgen werden.
6Stora tryckskillnader mellan anslutningarna för varmt
och kallt vatten måste utjämnas.
Monteringsanvisningar
• Armaturen måste installeras, genomspolas och testas
enligt gällande föreskrifter.
• Det måste undersökas om produkten har
transportskador innan den monteras. Efter
monteringen accepteras inga transport- eller
ytskiktskador.
• Blandaren måste monteras isolerat och
ljudabsorberande. (se sidan 32)
Monteringsexempel (se sidan 31)
A Quattro Fyrvägsomkastare
B Invändig ventil
C Termostat
D Termostat med spärrventil
Svenska

18
Montavimas žr. psl. 32
Galutinis montavimas (žr. psl.
35)
Bandymo pažyma (žr. psl. 33)
Atsarginės dalys (žr. psl. 34)
Išmatavimai (žr. psl. 33)
Nenaudokite silikono, kurio sudėtyje yra
acto rūgšties!
Simbolio aprašymas
Montavimas (žr. psl. 32)
1. Įmontuotą ir patikrintą potinkinį vožtuvą užtinkuokite,
jeigu pritaisoma papildoma sienelė - uždenkite
plokšte.
Kai nutinkuota siena išdžiūva, silikonu (be acto
rūgšties!) išpurkškite siūlę tarp sienos ir keturių atšakų
adapterio sandarinimo įvorės.
2. Vadovaudamiesi gamintojo nurodymais, užtepkite
ant sienos PCI Lastogum ar panašią sandarinamąją
priemonę.
3. Ant sandarinimo įvorės užmaukite sandarinimo
manžetus ir įspauskite į klijus ir silikoną.
Dėmesio! Sandariklio neklijuokite
karštuoju būdu.
Jeigu Quattro keturių atšakų perjungiklis turi būti
klijuojamas karštu būdu, tada dirbkite atsargiai, kad
jo nesugadintumėte.
6Saugumo technikos nurodymai
6Apsaugai nuo užspaudimo ir įsipjovimo montavimo
metu mūvėkite pirštines.
6Turi būti išlyginti šalto ir karšto slėgio nelygumai.
Montavimo instrukcija
• Maišytuvas privalo būti montuojamas ir išbandomas
pagal veikiančias normas ir šią instrukciją.
• Prieš montuojant būtina patikrinti, ar gaminys
nebuvo pažeistas transportavimo metu. Sumontavus
pretenzijos dėl transportavimo ir paviršiaus pažeidimų
nepriimamos.
• Maišytuvas turi būti sumontuotas izoliuotai ir
naudojant garso izoliaciją. (žr. psl. 32)
Montavimo pavyzdžiai (žr. psl. 31)
A „Quattro“ 4-krypčių perjungimas
B Potinkinis uždarymo vožtuvas
C Termostatas
D Termostatas su uždarymo vožtuvu
Lietuviškai

19
Sastavljanje pogledaj stranicu 32
Završna montaža (pogledaj
stranicu 35)
Oznaka testiranja (pogledaj
stranicu 33)
Rezervni djelovi (pogledaj
stranicu 34)
Mjere (pogledaj stranicu 33)
Nemojte koristiti silikon koji sadrži octenu
kiselinu!
Opis simbola
Sastavljanje (pogledaj stranicu 32)
1. Ugrađeni i provjereni uzidni ventil ožbukajte,
odnosno kod prezidnih instalacija obložite zaštitnim
panelom.
Kada se žbuka na zidu osuši, spojno mjesto između
zida i brtveće čahure Quattro četverostrukog
preusmjerivača se mora zaštiti silikonom (koji ne
sadrži octenu kiselinu!).
2. Nanesite na zid PCI-Lastogum ili neki slični brtveni
materijal sukladno navodima proizvođača.
3. Brtvene manžete postavite preko čahure i utisnite u
lijepak i silikon.
Pažnja! Manžetu za brtvljenje ne smijete
lijepiti vrućim ljepilom.
Ako Quattro četverostruki preusmjerivač mora biti
vruće prelijepljen, pazite da ne oštetite manžete.
6Sigurnosne upute
6Prilikom montaže se radi sprječavanja prignječenja i
posjekotina moraju nositi rukavice.
6Velika razlika u pritisku između vruće i hladne vode
mora biti izbalansirana.
Upute za montažu
• Cijevi moraju biti postavljene, isprane i testirane
prema važećim normama.
• Prije montaže mora se provjeriti je li proizvod oštećen
prilikom transporta. Nakon ugradnje se ne priznaju
nikakve reklamacije koje se odnose na površinska i
transportna oštećenja.
• Montirana armatura mora biti izolirana i zvučno
odvojena. (pogledaj stranicu 32)
Primjeri instalacija (pogledaj stranicu 31)
A Quattro četverostruki preusmjerivač
B Podžbukni ventil
C Termostat
D Termostat sa izolacijskim ventilom
Hrvatski

20
Montajı Bakınız sayfa 32
Son Uygulama (Bakınız sayfa 35)
Kontrol işareti (Bakınız sayfa 33)
Yedek Parçalar (Bakınız sayfa 34)
Ölçüleri (Bakınız sayfa 33)
Asetik asit içeren silikon kullanmayın!
Simge açıklaması
Montajı (Bakınız sayfa 32)
1. Gömülmüş ve kontrol edilmiş sıva altı ventili sıva
altına yerleştirin veya ön duvara tesis ederken
Paneel ile giydirin.
Duvar yüzeyinin sıvası kuruduktan sonra Quattro
dört yollu uyarlayıcının duvar ile yalıtım kovanı
arasına silikon (asit asetiksiz!) püskürtün.
2. PCI-Lastıgum ya da üretici bilgilerine göre benzer bir
izolasyon maddesini duvara uygulayın.
3. Conta manşetini yalıtım kovanı üzerine geçirin ve
yapıştırıcı ile silikonu içine bastırın.
Önemli! Körük sıcak tutkallanmamalıdır.
Eğer Quattro dört yollu uyarlayıcı sıcak
yapıştırılacaksa, bunun hasar görmemesine dikkat
edilmelidir.
6Güvenlik uyarıları
6Montaj esnasında ezilme ve kesilme gibi
yaralanmaları önlemek için eldiven kullanılmalıdır.
6Sıcak ve soğuk su bağlantıları arasında büyük
basınç farklılıkları varsa, bu basınç farklılıklarının
dengelenmesi gerekir.
Montaj açıklamaları
• Batarya monte edilmeli, geçerli normlardan sonra akis
testi yapilmalidir.
• Montaj işleminden önce ürün nakliye hasarları
yönünden kontrol edilmelidir. Montaj işleminden
sonra nakliye veya yüzey hasarları için sorumluluk
üstlenilmemektedir.
• Armatür izoleli ve ses ayırmalı olarak monte
edilmelidir. (Bakınız sayfa 32)
Montaj Örneği (Bakınız sayfa 31)
A Quattro dört yollu değiştirme
B Sıva altı valfı
C Termostat
D Kesme valflı termostat
Türkçe
